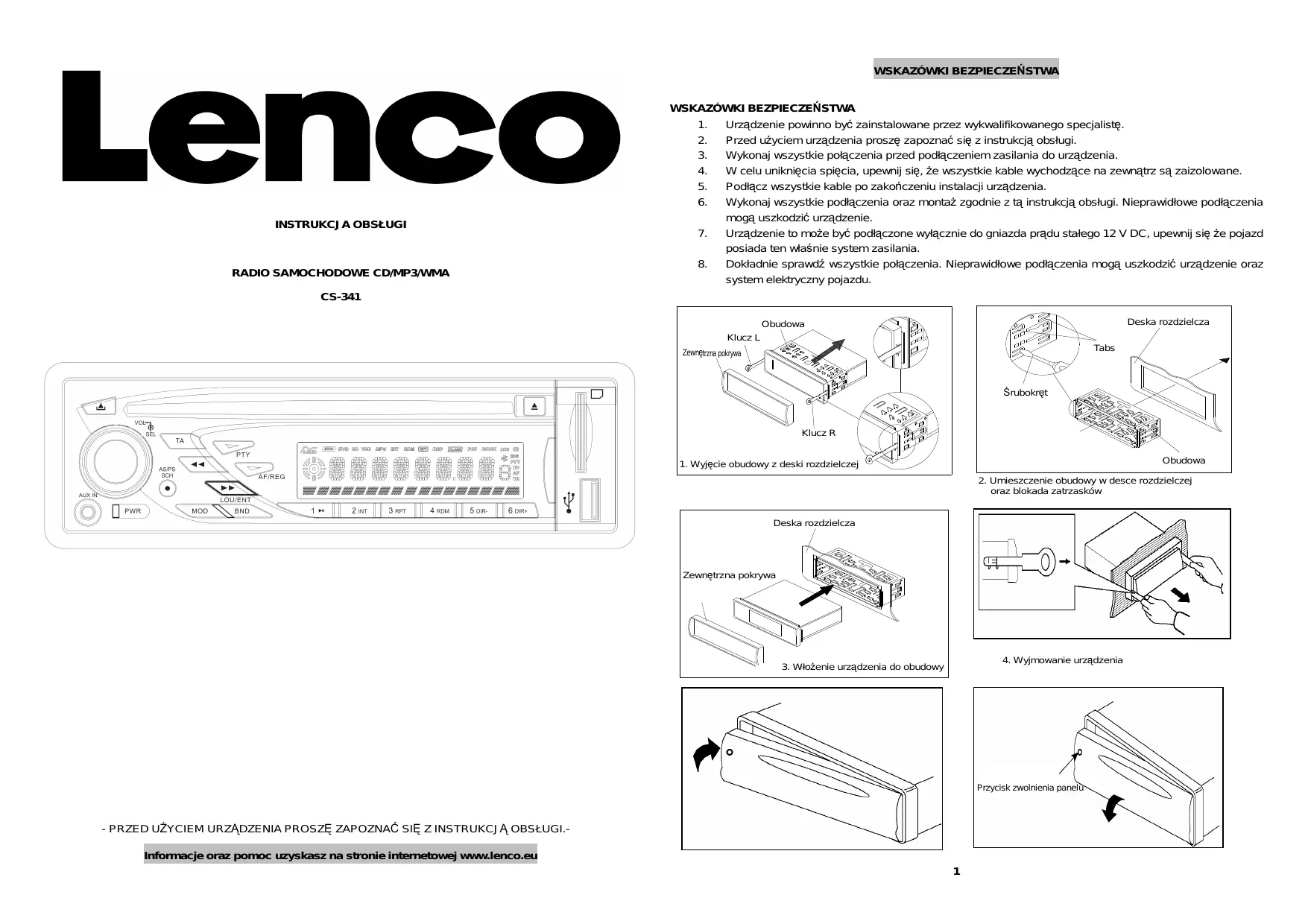

INSTRUKCJA OBSŁUGI CS 341 LENCO

Urządzenie powinno być zainstalowane przez wykwalifikowanego specjalistę. Przed uŜyciem urządzenia proszę zapoznać się z instrukcją obsługi. Wykonaj wszystkie połączenia przed podłączeniem zasilania do urządzenia. W celu uniknięcia spięcia, upewnij się, Ŝe wszystkie kable wychodzące na zewnątrz są zaizolowane. Podłącz wszystkie kable po zakończeniu instalacji urządzenia. Wykonaj wszystkie podłączenia oraz montaŜ zgodnie z tą instrukcją obsługi. Nieprawidłowe podłączenia mogą uszkodzić urządzenie. Urządzenie to moŜe być podłączone wyłącznie do gniazda prądu stałego 12 V DC, upewnij się Ŝe pojazd posiada ten właśnie system zasilania. Dokładnie sprawdź wszystkie połączenia. Nieprawidłowe podłączenia mogą uszkodzić urządzenie oraz system elektryczny pojazdu. CS-341 Deska rozdzielcza Obudowa Klucz L Tabs Zewnętrzna pokrywa Śrubokręt Klucz R Obudowa

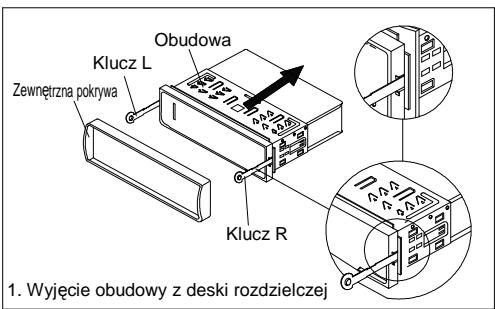

1. Wyjęcie obudowy z deski rozdzielczej

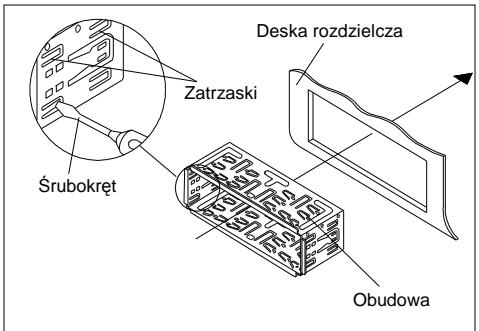

2. Umieszczenie obudowy w desce rozdzielczej

oraz blokada zatrzasków Deska rozdzielcza Zewnętrzna pokrywa

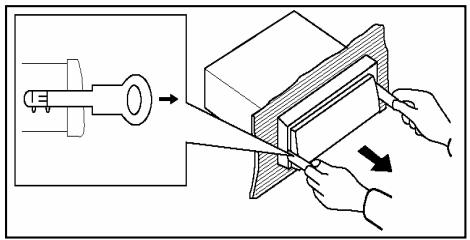

4. Wyjmowanie urządzenia

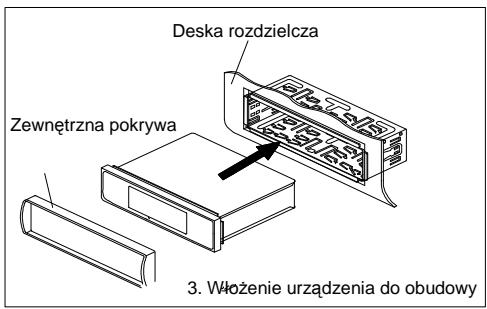

3. WłoŜenie urządzenia do obudowy

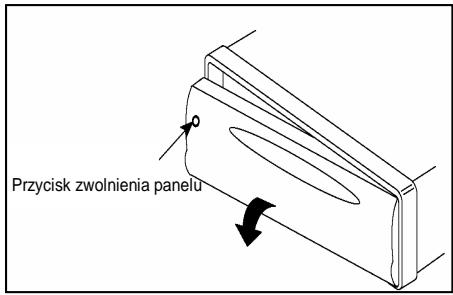

Przycisk zwolnienia panelu - PRZED UśYCIEM URZĄDZENIA PROSZĘ ZAPOZNAĆ SIĘ Z INSTRUKCJĄ OBSŁUGI.Informacje oraz pomoc uzyskasz na stronie internetowej www.lenco.eu

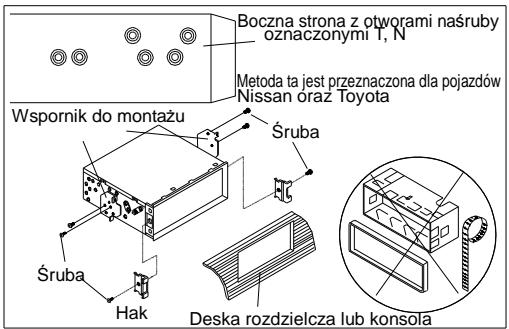

Boczna strona z otworami naśruby oznaczonymi T, N Deska rozdzielcza

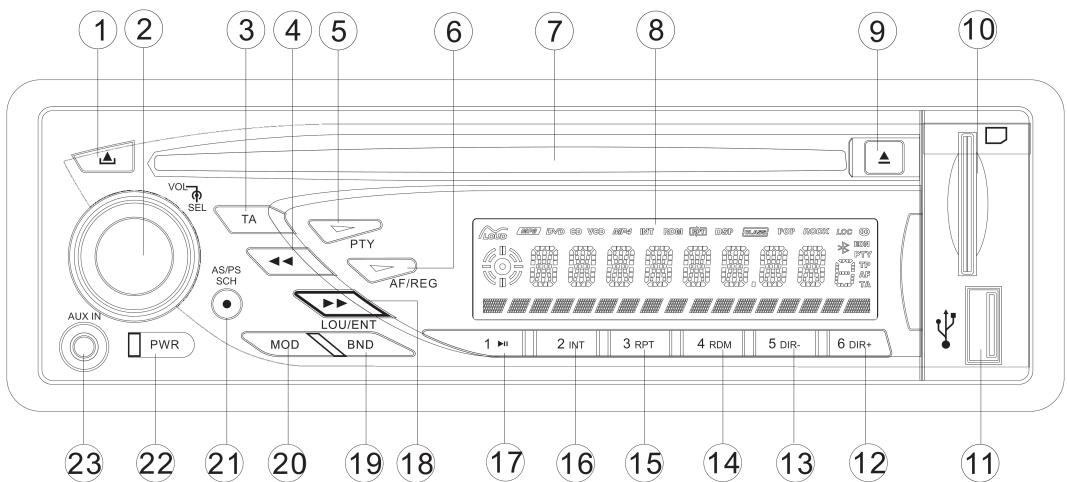

LISTA ELEMENTÓW ORAZ FUNKCJI

Metoda ta jest przeznaczona dla pojazdów Nissan oraz Toyota Zatrzaski Wspornik do montaŜu Śruba Śrubokręt Śruba Obudowa Hak Deska rozdzielcza lub konsola

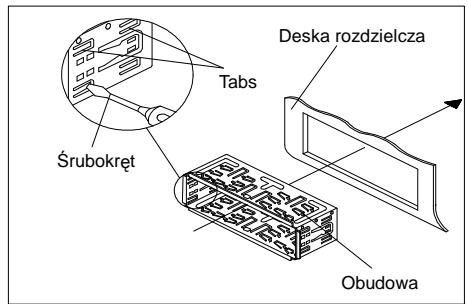

2. Umieszczenie obudowy w desce rozdzielczej

oraz blokada zatrzasków

1. Urządzenie to moŜe być podłączone wyłącznie do gniazda prądu stałego 12 V DC.

2. Nie podłączaj urządzenia do pojazdu, gdy akumulator nie jest prawidłowo podłączony.

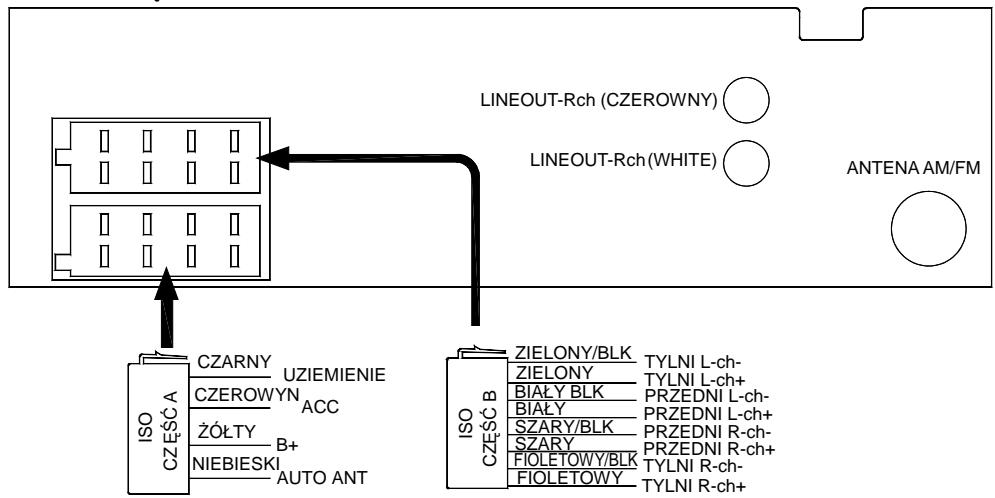

3. Upewnij się, aby podłączyć Ŝółty kabel do dodatniego gniazda akumulatora (+).

4. Podczas wymiany bezpiecznika, upewnij się aby wymienić go na nowy o tych samych parametrach.

5. Korzystanie z wysokiej jakości głośników 4-8 ohm zapewnij lepszą jakość pracy urządzenia.

2. Pokrętło “VOL/SEL”

10. Czytnik kart pamięci SD

23. Gniazdo wejścia “AUX IN”

1. Włączanie / wyłączanie urządzenia

Naciśnij przycisk “PWR” (22) w celu włączenia / wyłączenia urządzenia.

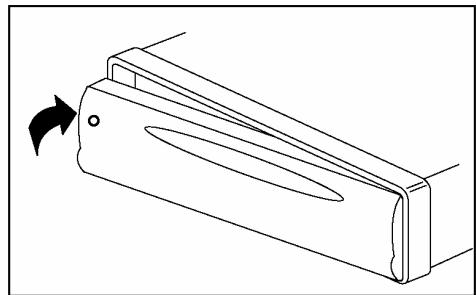

2. Zdjęcie panelu przedniego

Naciśnij przycisk (1) w celu zdjęcia panelu przedniego.

3. Regulacja dźwięku

UŜyj pokrętła SEL (2) w celu wyboru poŜądanego trybu dźwięku. Tryb dźwięku zmieni się w następującej kolejności: VOL---BASS---TREBLE---BALANCE---FADER. Ustaw poŜądany poziom głośności za pomocą pokrętła głośności VOL/SEL (2), przekręcając w kierunku zgodnym lub przeciwnym do ruchu wskazówek zegara. OBSŁUGA

6. OBSŁUGA RDS (cyfrowe informacje stacji radiowych)

Ustawienia trybu AF Naciśnij przycisk AF(REG) (6) w celu włączenia / wyłączenia trybu AF. Po włączeniu trybu AF, ikona “AF” pojawi się na wyświetlaczu. Nazwa programu stacji radiowej zostanie wyświetlona podczas odbioru sygnały RDS. Gdy ikona “AF” miga, oznacza to, Ŝe sygnał słabnie. Sygnał moŜe słabnąć ze względu na słabą częstotliwość radiową. AF automatycznie przełączy do nowej częstotliwości.

Obsługa stacji regionalnych Naciśnij przycisk AF(REG) (6) w celu włączenia / wyłączenia trybu stacji regionalnych. Niektóre stacje radiowe, na określony czas zmieniają standardowy sygnał na sygnał stacji regionalnych. Po włączeniu trybu regionalnego, bieŜąca stacja radiowa nie ulegnie zmianie. Gdy trybu regionalny jest wyłączony, sygnał zostanie zmieniony do odbioru trybu regionalnego.

4. Wyciszenie dźwięku

Naciśnij przycisk BND/LOU/ENT (19) przez 2 sekundy w celu wyciszenia dźwięku. Ponownie naciśnij ten przycisk w celu wyłączenia wyciszenia dźwięku.

5. WYŚWIETLACZ CIEKŁOKRYSTALICZNY (LCD)

Wyświetla bieŜącą częstotliwość radiową oraz aktywne funkcje urządzenia.

6. GNIAZDO AUXILIARY

Urządzenie moŜe zostać podłączone do przenośnego odtwarzacza audio poprzez gniazdo AUX IN (23) na przednim panelu. Po podłączeniu przenośnego urządzenia, naciśnij przycisk MOD (20) na przednim panelu w celu włączenia trybu AUX IN.

7. FUNKCJA RESETOWANIA URZĄDZENIA

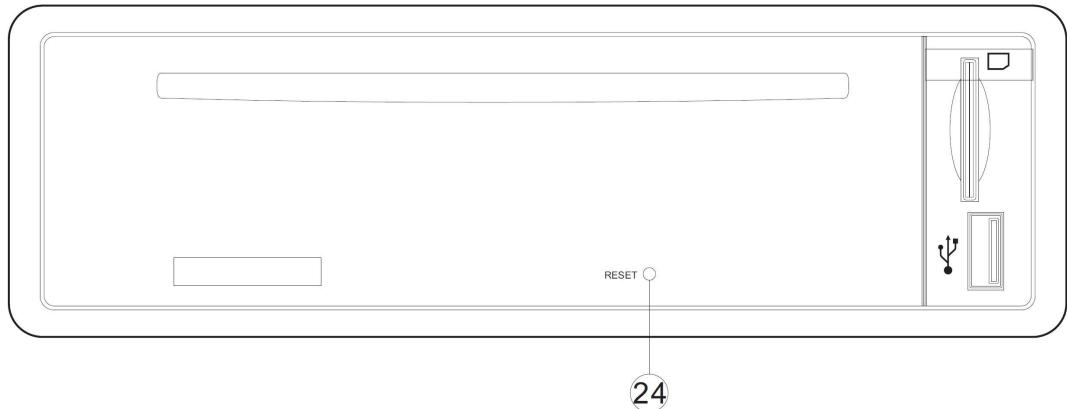

Przycisk RESET (24) powinien być wciśnięty za pomocą długopisu kulkowego lub małego metalowego przedmiotu. UŜyj przycisku RESET wyłącznie w następujących sytuacjach:

Pierwsze uruchomienie urządzenia po wykonaniu wszystkich podłączeń.

śadne przyciski funkcyjne nie działają. Korzystanie z PTY do wyboru programu Naciśnij przycisk PTY (5) jeden raz, następnie przycisk zapisanej stacji radiowej (12/13/14/15/16/17). Do wyboru moŜliwe są następujące rodzaje programów: Przycisk #1: WIADOMOŚCI/WYDARZENIA/INFORMACJE Przycisk #2: EDUKACJA/TEATR/SPORT Przycisk #3: ROZMAITOŚCI/KULTURA/NAUKA Przycisk #4: EKONOMIA/DLA DZIECI/POGODA Przycisk #5: FORUM TELEFONICZNE/SPRAWY SPOŁECZNE/RELIGIA Przycisk #6: PODRÓśE/HOBBY/DOKUMENTALNY Naciśnij przycisk PTY (5) dwa razy, następnie przycisk zapisanej stacji radiowej (12/13/14/15/16/17). Do wyboru moŜliwe są następujące rodzaje programów: Przycisk #1: MUZYKA ROCK/POP Błąd systemu został pojawił się na wyświetlaczu. Informacja: Po naciśnięciu przycisku RESET (24), dane zapisane w pamięci zostaną utracone! Przycisk #2: MUZYKA LEKKA/SPOKOJNA Przycisk #3: MUZYKA INNA/KLASYCZNA Przycisk #4: MUZYKA COUNTRY/JAZZ Przycisk #5: MUZYKA KRAJOWA/STARE PRZEBOJE Przycisk #6: MUZYKA FOLKOWA

1. PRZEŁACZENIE DO TRYBU RADIA

Naciśnij przycisk MOD (20) w celu wyboru trybu radia. Tryb radia zostanie pokazany na wyświetlaczu wraz z trybem pasma oraz bieŜącą częstotliwością.

Odsłuchiwanie informacji o ruchu drogowym Przycisk TA (3) działa w następujący sposób: Naciśnięcie przycisku spowoduje włączenie lub wyłączenie trybu TA.

2. WYBÓR TRYBU PASMA

W trybie radia naciśnij przycisk BND/LOU(ENT) (19) w celu wyboru poŜądanego trybu pasma. Pasmo będzie się zmieniać w następującej kolejności: FM1--FM2--FM3--AM1--AM2.

3. WYBÓR STACJI RADIOWEJ

(18) lub (4) w celu ręcznego wyboru stacji radiowej. Przy kaŜdym naciśnięciu przycisku Naciśnij przycisk lub częstotliwość zmieni się o 0,05 Mhz. Naciśnij oraz przytrzymaj przycisk lub przez 2 sekundy w celu automatycznego skanowania stacji radiowych. W celu przerwania automatycznego skanowania naciśnij równocześnie przyciski oraz

4. AUTOMATYCZNE ZAPISYWANIE & SKANOWANIE STACJI RADIOWYCH

Automatyczne zapisywanie stacji radiowych Przez kilka sekund naciśnij przycisk AS/PS (SCH) (21), urządzenie przeskanuje wszystkie stacje radiowe. 6 najsilniejszych stacji radiowych zostanie zapisanych z odpowiednim przypisanym numerem. - Przesłuchiwanie stacji radiowych Naciśnij przycisk AS/PS (SCH) (21) w celu krótkiego przesłuchania wszystkich stacji radiowych.

5. RĘCZNE ZAPISYWANIE STACJI RADIOWYCH

Ustaw poŜądaną stację radiową, następnie naciśnij przycisk zapisania stacji radiowych (12/13/14/15/16/17), ustawiona stacja radiowa zostanie przypisana do wybranego numeru.

Gdy urządzenie jest w trybie TA oraz gdy informacja o ruchu drogowym jest nadawana: JeŜeli urządzenie znajdowało się w trybie CD (MP3) USB/SD lub trybie AUX IN, przełączy się ono do trybu radia. JeŜeli poziom głośności znajdował się poniŜej dolnego progu, głośność zostanie zwiększona powyŜej dolnego progu. JeŜeli poziom głośności ustawiony był do poziomu większego niŜ dolny prób (min. poziom głośności TA), ustawiony zostanie ostatni zapamiętany poziom głośności. Gdy urządzenie jest w trybie TA, funkcja TA poszczególnych segmentów zostanie aktywowana. Gdy obierana jest stacja TP, funkcja TP poszczególnych segmentów zostanie aktywowana. Przerywanie funkcji TA Po naciśnięciu tego przycisku nadawanie informacji o ruchu drogowym zostanie wyłączone. JednakŜe tryb TA nie zostanie wyłączony. Nazwa stacji radiowej wyraŜona jest z pomocą alfanumerycznych znaków AF: TP: Częstotliwości alternatywne Lista stacji radiowych nadających ten sam program Identyfikacja programu o ruchu drogowym Identyfikacja stacji oraz programu o ruchu drogowy

OBSŁUGA OBSŁUGA TA: Informacje odnośnie ruchu drogowego Informacje odnośnie czy dane o ruchu drogowym są przesyłane czy nie PTY: Rodzaj kodu programu Informacja o charakterze nadawanego programu, np. wiadomości, muzyka, sport, itp. pokaŜe się ikona “T *”. Za pomocą przycisków 1/2/3/4/5/6/7(MOD)/8( )/9( ) wybierz poŜądany numer utworu. Po dokonaniu wyboru naciśnij przycisk SEL (lub BND) w celu rozpoczęcia odtwarzania. MoŜesz takŜe wybrać numer utworu za pomocą pokrętła VOL/SEL (2).

3) WYBÓR UTWORU PO NAZWIE

Dwukrotnie naciśnij przycisk “AS/PS/SCH” (21). Funkcja ta słuŜy do wyszukiwania utworu po jego nazwie. Na OBSŁUGA PŁYT CD ORAZ MP3/WMA

PRZEŁACZENIE DO TRYBU CD

wyświetlaczu LCD pokaŜe się ikona “*”. Za pomocą pokrętła VOL wybierz literę, następnie naciśnij przycisk BND w JeŜeli Ŝadna płyta CD (lub MP3/WMA) nie jest włoŜona do wejścia na płytę: celu rozpoczęcia nagrywania. JeŜeli więcej niŜ jeden utwór został znaleziony, wyświetlona zostanie całkowita lista Do wejścia na płytę CD delikatnie wsuń płytę CD (lub MP3/WMA) nadrukiem skierowanym do góry, aŜ do momentu oporu. Płyta CD (lub MP3/WMA) zostanie automatycznie wciągnięta przez urządzenie. Odtwarzanie płyty CD (lub MP3/WMA) zostanie rozpoczęte. znalezionych utworów. Wybierz utwór za pomocą pokrętła VOL. Naciśnij przycisk SEL (lub BND) w celu rozpoczęcia JeŜeli płyta CD (lub MP3/WMA) jest juŜ włoŜona do wejścia na płytę: odtwarzania. JeŜeli Ŝaden utwór nie został znaleziony, na wyświetlaczu LCD pojawi się ”no found” (nie znaleziono) oraz urządzenie ponowie przejdzie do trybu wyszukiwania. Naciśnij przycisk MOD (20) w celu przełączenia urządzenia do trybu CD.

Trzykrotnie naciśnij przycisk “AS/PS/SCH” (3). Funkcja ta słuŜy do wyszukiwania utworu po jego folderze. Na wyświetlaczu LCD pojawi się lista folderów. Wybierz folder za pomocą pokrętła VOL. Naciśnij przycisk SEL w celu wyboru zaznaczonego utworu. Wybierz utwór za pomocą pokrętła VOL. Następnie naciśnij przycisk SEL (lub BND) w celu rozpoczęcia odtwarzania. (4) lub Naciśnij przycisk (18) w celu przeskoczenia do poprzedniego lub następnego utworu. Numer utworu zostanie pokazany na wyświetlaczu. (4) lub (18) w celu przewinięcia utworu w przód lub w tył. Odtwarzanie Naciśnij oraz przytrzymaj przycisk utworu rozpocznie się od momentu zwolnienia przycisku. WSTRZYMYWANIE ODTWARZANIA Naciśnij przycisk 1/>II (17) w celu tymczasowego wstrzymania odtwarzania. Ponowne naciśnięcie przycisku spowoduje wznowienie odtwarzania. PRZESŁUCHIWANIE POCZĄTKÓW UTWORÓW Naciśnij przycisk 2/INT (16) w celu odsłuchania pierwszych 10 sekund kaŜdego utworu na płycie. Ponownie naciśnij przycisk w celu anulowania oraz odsłuchania całego utworu. Podczas odtwarzania płyty MP3/WMA, naciśnij oraz przytrzymaj przycisk 2/INT (16) w celu odsłuchania pierwszych 10 sekund kaŜdego utworu w folderze. Ponownie naciśnij przycisk w celu anulowania.

POWTARZANIE ODTWARZANIA UTWORU

Naciśnij przycisk 3/RPT (15) w celu nieprzerwanego odtwarzania tego samego utworu. Ponownie naciśnij ten przycisk w celu anulowania powtarzania utworu. Podczas odtwarzania płyt MP3/WMA, naciśnij oraz przytrzymaj przycisk 3/RPT (15), wszystkie utwory zapisane w bieŜąco otwartym folderze zostaną powtórzone. Ponownie naciśnij przycisk w celu anulowania. ODTWARZANIE LOSOWE Naciśnij przycisk 4/RDM (14) w celu losowego odtwarzania wszystkich utworów zapisanych na płycie CD. Ponownie naciśnij przycisk w celu anulowania. Podczas odtwarzania płyt MP3/WMA, naciśnij oraz przytrzymaj przycisk 4/RDM (14), wszystkie utwory zapisane w bieŜąco otwartym folderze zostaną powtórzone w losowej kolejności. Ponownie naciśnij przycisk w celu anulowania.

Naciśnij przycisk (9) w celu zatrzymania odtwarzania oraz wyjęcie płyty ze slotu wejścia płyty (7).

Na przedniej stronie urządzenia znajduje się port USB (11). Podłącz urządzenie USB do tego portu. Po podłączeniu urządzenia USB poprzez port USB, urządzenie wyszuka pliki MP3/WMA na nośniku danych USB oraz automatycznie rozpocznie odtwarzanie. Gdy urządzenie znajduje się w innym trybie, naciśnij przycisk MOD (20) w celu aktywacji trybu USB. Nie zaleŜnie czy odtwarzasz pliki MP3 czy WMA procedura dla obu formatów MP3/WMA jest taka sama jak opisana powyŜej.

OBSŁUGA KART PAMIĘCI

Na przedniej stronie urządzenia znajduje się czytnik kart pamięci (10). Po podłączeniu karty pamięci SD do czytnika kart pamięci SD, urządzenie wyszuka pliki MP3/WMA na karcie oraz automatycznie rozpocznie odtwarzanie. Obsługa urządzenia jest identyczna jak obsługa MP3/WMA opisana powyŜej. Gdy urządzenie znajduje się w innym trybie, naciśnij przycisk MOD (20) w celu aktywacji trybu SD. DANE TECHNICZNE Zakres częstotliwości Czułość Współczynnik sygnału/szumu Separacja stereo Przenoszenie pasma

Naciśnij przycisk 5/DIR- (13) lub 6/DIR+ (12) w celu zmiany folderu w dół lub górę. JeŜeli płyta MP3/WMA nie posiada folderów, przyciski 5/DIR- (13) oraz 6/DIR+ (12) nie posiadają Ŝadnej funkcji.

2) WYBÓR UTWORU ZA POMOCĄ NUMERU

Naciśnij przycisk ”AS/PS/SCH” (21). Funkcja ta słuŜy do wyszukiwania numeru utworu. Na wyświetlaczu LCD
