MODE D'EMPLOI TT-116GY LENCO

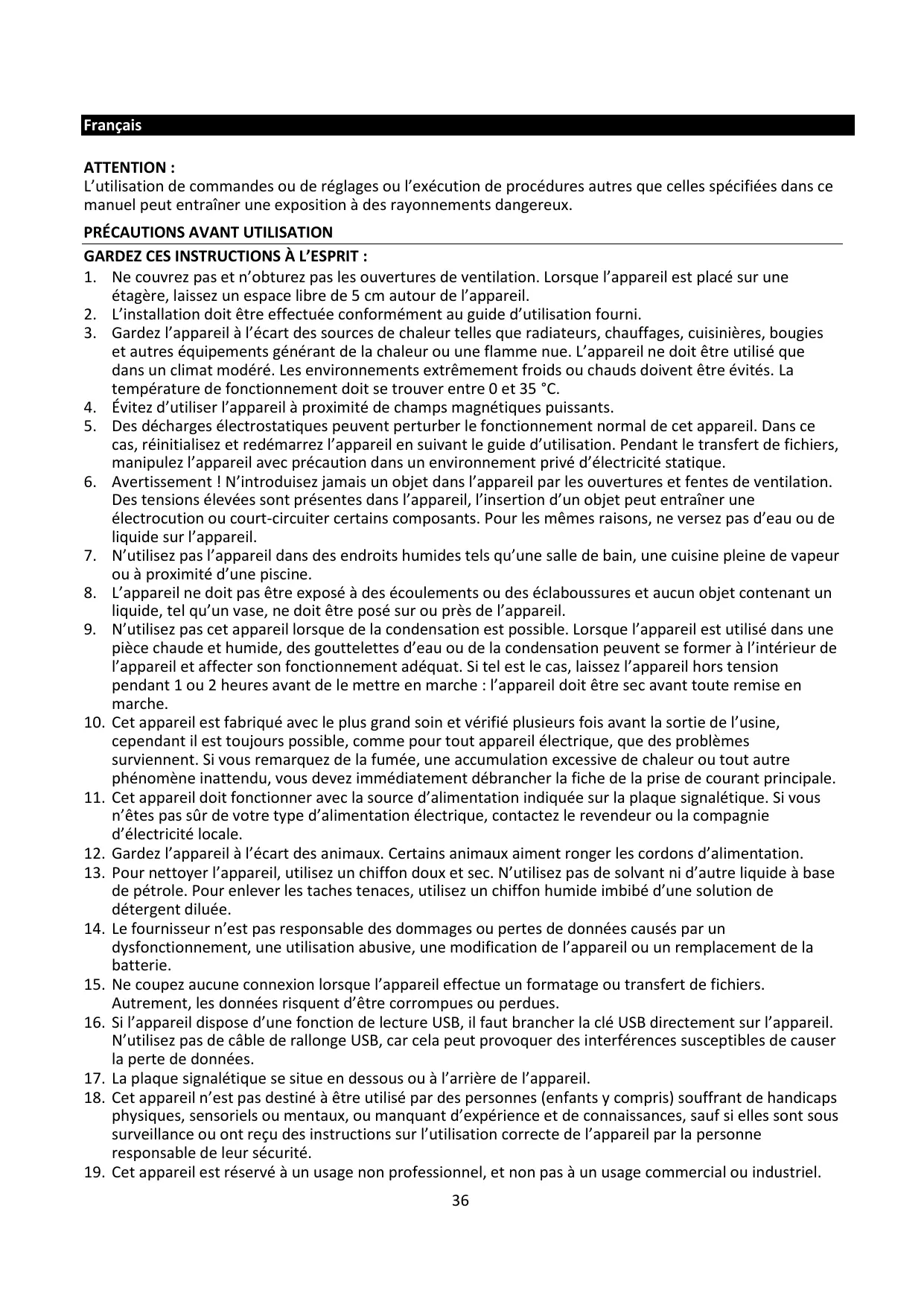

rança ATTENTION : L'utilisation de commandes ou de réglages ou l’exécution de procédures autres que celles spécifiées dans ce manuel peut entraîner une exposition à des rayonnements dangereux.

1. Ne couvrez pas et n’obturez pas les ouvertures de ventilation. Lorsque l’appareil est placé sur une

étagère, laissez un espace libre de 5 cm autour de l'appareil.

2. L'installation doit être effectuée conformément au guide d'utilisation fourni.

3. Gardez l’appareil à l’écart des sources de chaleur telles que radiateurs, chauffages, cuisinières, bougies

et autres équipements générant de la chaleur ou une flamme nue. L'appareil ne doit être utilisé que dans un climat modéré. Les environnements extrêmement froids ou chauds doivent être évités. La température de fonctionnement doit se trouver entre 0 et 35 °C.

4. Évitez d'utiliser l’appareil à proximité de champs magnétiques puissants.

5. Des décharges électrostatiques peuvent perturber le fonctionnement normal de cet appareil. Dans ce

cas, réinitialisez et redémarrez l'appareil en suivant le guide d'utilisation. Pendant le transfert de fichiers, manipulez l’appareil avec précaution dans un environnement privé d'électricité statique.

6. Avertissement ! N’introduisez jamais un objet dans l’appareil par les ouvertures et fentes de ventilation.

Des tensions élevées sont présentes dans l’appareil, l’insertion d’un objet peut entraîner une électrocution ou court-circuiter certains composants. Pour les mêmes raisons, ne versez pas d’eau ou de liquide sur l’appareil.

7. N'utilisez pas l'appareil dans des endroits humides tels qu’une salle de bain, une cuisine pleine de vapeur

ou à proximité d’une piscine.

8. L'appareil ne doit pas être exposé à des écoulements ou des éclaboussures et aucun objet contenant un

liquide, tel qu’un vase, ne doit être posé sur ou près de l'appareil.

9. N'utilisez pas cet appareil lorsque de la condensation est possible. Lorsque l’appareil est utilisé dans une

pièce chaude et humide, des gouttelettes d’eau ou de la condensation peuvent se former à l’intérieur de l'appareil et affecter son fonctionnement adéquat. Si tel est le cas, laissez l’appareil hors tension pendant 1 ou 2 heures avant de le mettre en marche : l'appareil doit être sec avant toute remise en marche.

10. Cet appareil est fabriqué avec le plus grand soin et vérifié plusieurs fois avant la sortie de l’usine,

cependant il est toujours possible, comme pour tout appareil électrique, que des problèmes surviennent. Si vous remarquez de la fumée, une accumulation excessive de chaleur ou tout autre phénomène inattendu, vous devez immédiatement débrancher la fiche de la prise de courant principale.

11. Cet appareil doit fonctionner avec la source d’alimentation indiquée sur la plaque signalétique. Si vous

n'êtes pas sûr de votre type d’alimentation électrique, contactez le revendeur ou la compagnie d'électricité locale.

12. Gardez l’appareil à l'écart des animaux. Certains animaux aiment ronger les cordons d'alimentation.

13. Pour nettoyer l'appareil, utilisez un chiffon doux et sec. N'utilisez pas de solvant ni d'autre liquide à base

de pétrole. Pour enlever les taches tenaces, utilisez un chiffon humide imbibé d’une solution de détergent diluée.

14. Le fournisseur n’est pas responsable des dommages ou pertes de données causés par un

dysfonctionnement, une utilisation abusive, une modification de l’appareil ou un remplacement de la batterie.

15. Ne coupez aucune connexion lorsque l'appareil effectue un formatage ou transfert de fichiers.

Autrement, les données risquent d’être corrompues ou perdues.

16. Si l'appareil dispose d’une fonction de lecture USB, il faut brancher la clé USB directement sur l'appareil.

N'utilisez pas de câble de rallonge USB, car cela peut provoquer des interférences susceptibles de causer la perte de données.

17. La plaque signalétique se situe en dessous ou à l'arrière de l’appareil.

18. Cet appareil n’est pas destiné à être utilisé par des personnes (enfants y compris) souffrant de handicaps

physiques, sensoriels ou mentaux, ou manquant d'expérience et de connaissances, sauf si elles sont sous surveillance ou ont reçu des instructions sur l’utilisation correcte de l’appareil par la personne responsable de leur sécurité.

19. Cet appareil est réservé à un usage non professionnel, et non pas à un usage commercial ou industriel.

. N'ouvrez jamais cet apparei . Ne placez jamais cet appareil sur un autre appareil électrique. . Ne laissez pas les sacs en plastique à la portée des enfants. . N'utilisez que des pièces/accessoires recommandés par le fabricant. . Confiez tout entretien à un personnel de service qualifié. Une réparation est nécessaire lorsque . Vérifiez que l’appareil est en position stable. La garantie ne couvre pas les dégâts occasionnés par l’utilisation de cet appareil en position instable, soumis à des vibrations ou chocs, ou par le non-respect de tout autre avertissement ou précaution contenus dans ce guide d’utilisation. l'appareil a été endommagé de quelque façon que ce soit, par exemple lorsque le cordon d'alimentation ou sa fiche est endommagée, lorsqu’un liquide a été renversé ou des objets ont été introduits dans l'appareil, lorsqu'il a été exposé à la pluie ou à l'humidité, ne fonctionne pas correctement ou s’il est tombé. Une exposition prolongée à la musique avec un volume élevé peut entraîner une perte auditive temporaire où permanente. Si l’appareil est livré avec un câble d'alimentation ou un adaptateur secteur : © En cas de problème, débranchez le cordon d'alimentation secteur et confiez l’entretien à un personnel qualifié. © Ne marchez pas sur l’adaptateur secteur et ne le pincez pas. Faites très attention, en particulier lorsque vous êtes à proximité des fiches et du point de sortie du câble. Ne placez aucun objet lourd sur l'adaptateur secteur, il pourrait l’endommager. Gardez l'appareil hors de portée des enfants ! Les enfants pourraient se blesser gravement s'ils jouent avec le cordon d'alimentation. Débranchez cet appareil pendant les orages ou lorsqu'il n’est pas utilisé pendant une longue durée. La prise secteur doit être installée près de l’appareil et être facilement accessible. Ne surchargez pas les prises de courant ou les rallonges. Une surcharge peut entraîner un incendie ou une électrocution. © Un appareil de classe 1 doit être branché sur une prise secteur disposant d’une mise à la terre. © Les appareils de classe 2 ne nécessitent pas de mise à la terre. © Tirez toujours sur la fiche lorsque vous la retirez de la prise d'alimentation secteur. Ne tirez pas sur le cordon d'alimentation. Cela pourrait provoquer un court-circuit. © N'utilisez pas un cordon ou une fiche d'alimentation endommagé(e) ni une prise desserrée. Cela pourrait entraîner une électrocution ou un incendie. Si l’appareil comprend ou est livré avec une télécommande contenant des piles boutons/piles :

© « N'avalez pas les piles ! Risque de brûlure chimique » ou équivalent. © [La télécommande fournie avec] cet appareil contient une pile bouton/pile. Si la pile bouton est avalée, elle peut causer des brûlures internes graves en seulement 2 heures et peut conduire à la mort. © Gardez les piles neuves et usées hors de la portée des enfants. © Sile compartiment à pile ne se ferme pas correctement, cessez d’utiliser l'appareil et gardez-le hors de portée des enfants. © Si vous pensez que les piles ont été avalées ou ingérées d’une manière ou d’une autre, consultez immédiatement un médecin. Avertissements sur l’utilisation des piles : © Risque d’explosion si la pile n’est pas remplacée correctement. Ne les remplacez que par des piles du même type ou d’un type équivalent. © Les piles ne doivent pas être soumises à des températures extrêmement élevées ou basses, à une faible pression d’air à haute altitude pendant l’utilisation, le stockage ou le transport. © Tout remplacement de pile par un type incorrect peut entraîner une explosion ou une fuite de liquide ou de gaz inflammable. © L'élimination d’une pile dans le feu ou dans un four chaud, l’écrasement ou le découpage mécanique peut entraîner une explosion. © Laisser une pile dans un environnement à température extrêmement élevée peut entraîner une explosion ou une fuite de liquide ou de gaz inflammable. © Une pile soumise à une pression d’air extrêmement basse peut entraîner une explosion ou une fuite de liquide ou de gaz inflammable. © Une attention particulière doit être portée sur les aspects environnementaux d'élimination des piles.

INSTALLATION + __ Déballez tous les composants et enlevez les matériaux de protection. + __Ne branchez pas l’appareil sans avoir vérifié la tension secteur et sans avoir effectué toutes les autres connexions. Accessoires inclus : Guide d’utilisation Adaptateur électrique

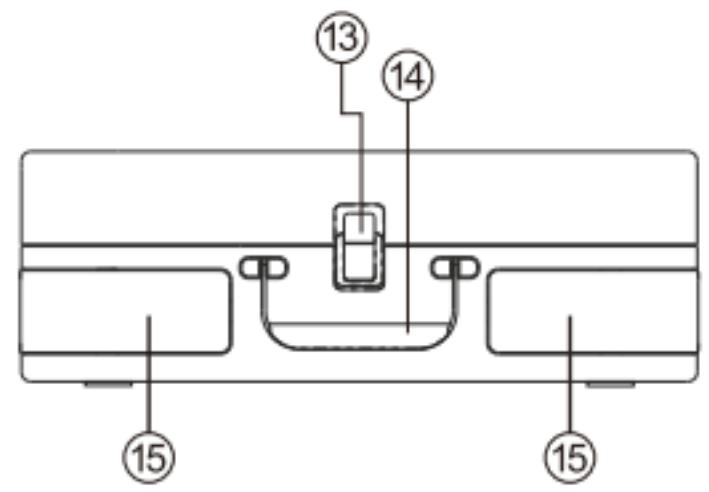

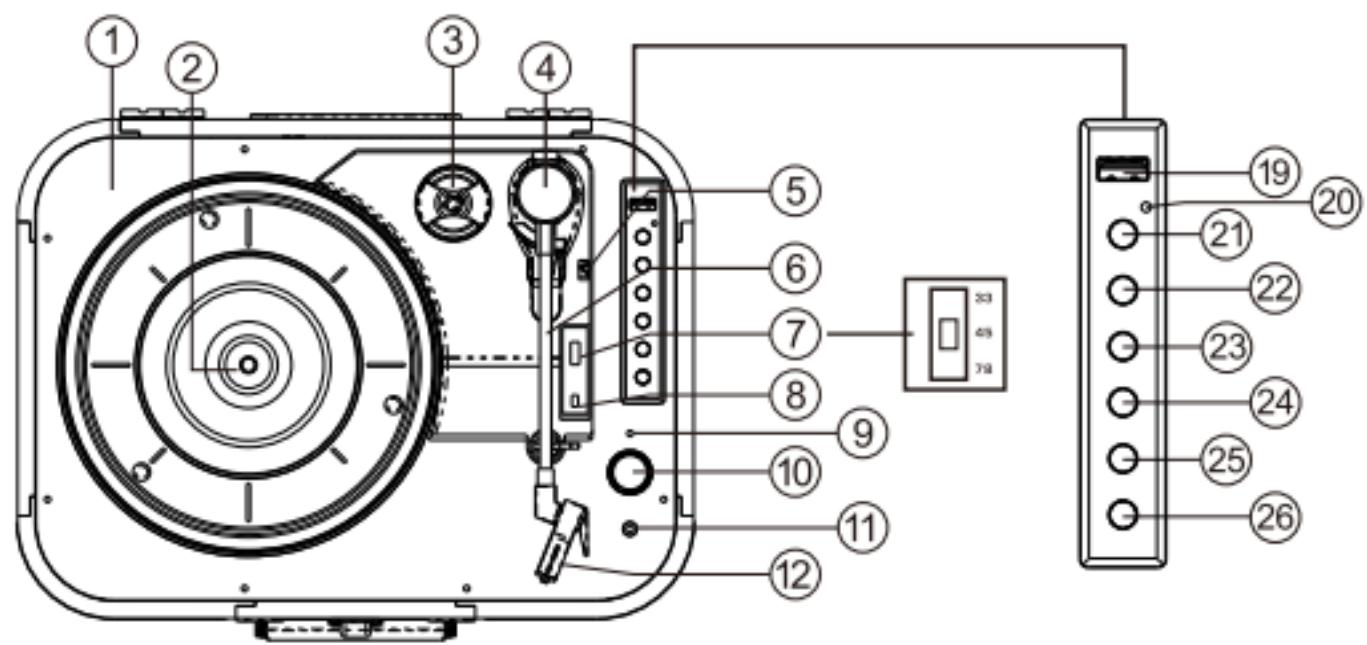

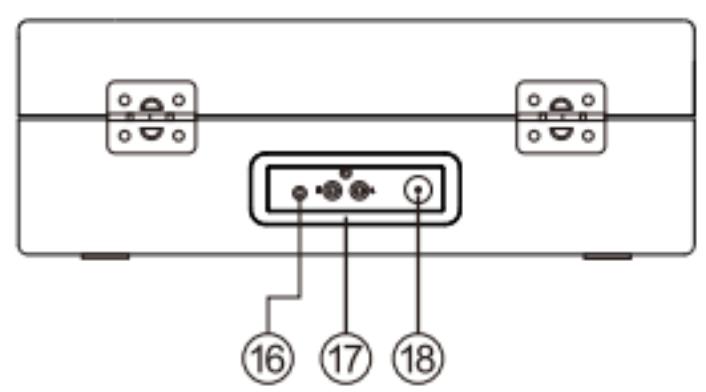

1. Platine du tourne-disque

2. Arbre du tourne-disque

Adaptateur pour le trou central Bras de lecture Relève-bras Clip du bras de lecture Sélecteur de vitesse du tourne-disque Interrupteur de commande d’arrêt automatique Témoin LED d'état . Bouton d’alimentation/commande de volume . Prise casque . Pointe de lecture . Fermeture . Poignée de transport . Haut-parleur . Prise Aux in . Canal Line out D/G . Prise DC in . Fente USB . Voyant de fonction . Enregistrement . Morceau précédent . Morceau suivant . Play/pause . Mode . Appairage Mode

Appuyez brièvement sur « Mode » pour sélectionner le mode de lecture. Le voyant bleu clignote lorsque le Bluetooth est en mode d’appairage. Le voyant bleu s’allume lorsque la connexion Bluetooth est établie Le voyant rouge s'allume lorsque le mode tourne-disque/Aux in est activé. Le voyant vert s'allume lorsque l'appareil est en mode USB. Utilisation du tourne-disque

Placez le boîtier du tourne-disque sur une surface plane et horizontale. Insérez le cordon de l’adaptateur dans la prise DC à l’arrière du boîtier et branchez l'adaptateur dans la prise de courant. Lors de la première utilisation, assurez-vous que le serre-câble est retiré du bras du lecteur. Retirez le cache de la pointe de lecture et conservez-le en lieu sûr pour une utilisation ultérieure

5. Déplacez le sélecteur de vitesse sur la vitesse (33, 45 ou 78 tr/min) correspondant au disque à lire.

6. Tournez le bouton de volume pour allumer le tourne-disque et l'indicateur de mode devient rouge.

7. Placer un disque sur l’axe du tourne-disque et déclipser le bras de lecture

8. Utilisez le relève-bras pour soulever le bras de lecture et déplacez-le de façon à ce que la pointe de

lecture soit positionnée juste à l’intérieur du bord du disque ou alignée sur le début de la piste à lire.

9. Abaissez lentement le bras et, après un court intervalle, le disque commencera à jouer.

10. Réglez le volume au niveau souhaité en tournant le bouton de réglage du volume.

11. Quand le disque arrive à sa fin, le tourne-disque s'arrête.

12. Utilisez à nouveau le levier pour soulever le bras de lecture (la platine recommence à tourner), ramenez-

le vers le clip et abaissez-le sur le repose-bras. La platine s'arrête.

13. Fixez le bras de lecture à l’aide du clip et remettez le cache de l’aiguille en place après utilisation et

toujours avant de déplacer le tourne-disque

14. Pour éteindre le tourne-disque à tout moment, soulevez le bras de lecture du disque et tournez le

bouton de volume à fond dans le sens antihoraire. Remarque Certains disques ont un trou central plus large et il peut être nécessaire de mettre en place l’adaptateur de trou central sur l’arbre du tourne-disque avant d’y poser le disque. Remettez toujours en place le cache de la pointe de lecture et fixez le bras du tourne-disque à l’aide du clip avant de le déplacer. Utilisation avec un dispositif auxiliaire

Un équipement audio analogique auxiliaire peut être connecté et amplifié via le tourne-disque. Connectez l'équipement auxiliaire à l’aide d’un câble jack 3,5 mm (câble non fourni) dans la prise Aux in. Appuyez sur le bouton de lecture de l'équipement auxiliaire et utilisez les commandes pour changer de piste comme d'habitude sur l'appareil auxiliaire. Le volume peut être réglé à l’aide du bouton de volume du tourne-disque ou des commandes de l'appareil auxiliaire connecté. Pour éteindre l’appareil à tout moment, tournez le bouton de volume à fond dans le sens antihoraire. Utilisation de casque (non fourni) Une prise casque stéréo a été prévue pour que le tourne-disque puisse être utilisé sans déranger les autres. Branchez le casque à l’endroit signalé par un casque près du bouton de volume et réglez le volume d’écoute à votre convenance. Une pression acoustique excessive des écouteurs et des casques peut endommager votre audition. Les haut-parleurs du tourne-disque ne fonctionnent pas lorsque des écouteurs sont installés.

Connexion du tourne-disque à un haut-parleur externe Pour connecter le tourne-disque à des haut-parleurs externes (via un amplificateur approprié), utilisez un câble phono double à phono double (non fourni) pour relier les prises de sortie RCA à l’entrée audio de l’amplificateur. Veillez à ce que les fiches rouges soient insérées dans les prises rouges et les blanches dans les blanches. Utilisation avec un appareil Bluetooth Vérifiez que votre tourne-disque est en mode Bluetooth. Si vous n’y êtes pas déjà, appuyez brièvement sur la touche Mode jusqu’à ce que vous y accédiez (le voyant bleu sera allumé). L'appareil commence à rechercher des appareils Bluetooth (le voyant bleu clignote pendant l’appairage). En mode Bluetooth :

1. Votre appareil recherchera un signal Bluetooth.

2. Sur le dispositif (par exemple, iPhone/iPad/Android/autre téléphone/tablette/ordinateur), activez la

connectivité Bluetooth et assurez-vous qu'il est « découvrable ». Remarque : Si nécessaire, reportez-vous aux instructions de votre dispositif pour ajouter ou configurer Bluetooth.

3. Sélectionnez « Add new device » (Ajouter un nouvel appareil), si nécessaire.

Remarque : Certains appareils rechercheront automatiquement un nouvel appareil, par conséquent l'option « Add new device » (Ajouter un nouvel appareil) ne sera pas disponible.

4. Après avoir été trouvé, votre appareil sera identifié sous le nom « Lenco TT-116 ». Sélectionnez et

commencez l’appairage.

5. Une fois l’appairage effectué « Bluetooth Connected » (Connexion Bluetooth effectuée) s'affiche.

6. À présent que vous avez appairé votre dispositif avec le tourne-disque, il s’y connectera lorsqu'il sera à

portée, c’est-à-dire à environ 10 mètres au maximum en visibilité directe.

7. Votre appareil restera appairé avec le tourne-disque à moins que vous ne décidiez de le déconnecter ou

de le « désappairer ».

8. Vous pouvez appuyer brièvement sur « Appairage » pour rétablir la connexion.

1. Appuyez sur « Previous » pour accéder à la piste précédente de votre dispositif Bluetooth.

2. Appuyez sur « Next » pour accéder à la piste suivante de votre dispositif Bluetooth.

3. Appuyez sur « Play/Pause » pour lire ou interrompre votre dispositif Bluetooth.

« Ce produit est doté d’une fonction de réception Bluetooth, vous ne pouvez pas l'utiliser pour transmettre un son Bluetooth : cela signifie que vous pouvez recevoir sans fil un signal sonore Bluetooth d’une source externe comme un smartphone. » Utilisation avec la lecture USB

1. Connectez une clé USB ou un lecteur MP3 au port USB.

2. La lecture commence automatiquement.

Utilisation avec l’encodage USB Vous pouvez enregistrer un disque vinyle, un dispositif Bluetooth et une entrée auxiliaire MP3 sur une clé USB.

1. Branchez la clé USB au port USB.

2. Appuyez sur « mode » pour sélectionner Bluetooth, tourne-disque ou Aux que vous souhaitez enregistrer

3. Appuyez sur « REC », le voyant se met à clignoter. Et l'enregistrement commence.

4. Pour arrêter l'enregistrement, appuyez à nouveau sur « REC ».

COMMENT CHANGER LA TÊTE DE LECTURE Pour changer la tête de lecture, consultez les instructions ci-dessous. Démontage de la tête de lecture hors de la cartouche

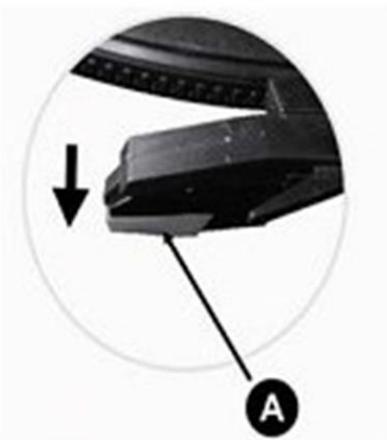

1. Placez un tournevis au niveau de la pointe de la tête de lecture et poussez vers le bas dans la

direction « À » comme indiqué.

2. Retirez l'aiguille en la tirant vers l’avant et en la poussant vers le bas.

Installation de la tête de lecture

1. Maintenez le bout de la tête de lecture et insérez-la en pressant dans la direction « B » comme indiqué.

2. Poussez la tête de lecture vers le haut dans la direction « C » jusqu’à ce qu’elle se bloque dans la position

Tiges de guidage (internes) Tiges de guidage (internes) REMARQUES Nous vous conseillons de nettoyer vos disques avec un chiffon antistatique pour en profiter au mieux. Nous tenons également à souligner que pour les mêmes raisons votre tête de lecture doit être changée périodiquement (environ toutes les 250 heures). CONSEILS POUR UNE MEILLEURE PERFORMANCE DU TOURNE-DISQUE

1. Lorsque vous ouvrez ou fermez le couvercle du tourne-disque, manipulez-le délicatement, en le

saisissant au centre ou de chaque côté.

2. Ne touchez pas la pointe de l’aiguille avec vos doigts ; évitez de la cogner contre le plateau du tourne-

disque ou le bord du disque.

3. Nettoyez fréquemment la pointe de l'aiguille ; utilisez une brosse douce en effectuant uniquement un

mouvement de l'arrière vers l'avant.

4. Si vous devez utiliser un liquide de nettoyage d’aiguille, utilisez-le avec parcimonie.

Essuyez délicatement le boîtier du lecteur du tourne-disque avec un chiffon doux. N'utilisez qu’une petite quantité de détergent doux pour nettoyer le tourne-disque.

6. N’appliquez jamais de produits chimiques ou de solvants agressifs sur une partie quelconque du système

du tourne-disque. PÉCIFICATIONS)| Entraînement par courroie Moteur d'entraînement Moteur CC Vitesse 33 1/3 tr/min, 45 tr/min, 78 tr/min Fluctuations de vitesse <0,35 % plateau du tourne-disque |200 mm Type Cartouche en céramique Pointe de lecture 0,7 mm Force d'appui optimale 6 grammes Sortie 300 à 500 mV Réponse en fréquence ,+/-20 dB Diaphonie 10 dB Rapport signal/bruit 18 dB [Généralités 7] Entrée max CA 100-240 V , 50/60 Hz Adaptateur 0,3 A. Sortie 5 VCC1A Produit SVCC1A Sortie audio (sortie ligne) 300 à 500 mV Consommation 5sW Adaptateur électrique. Sortie CC5V1A Entrée max CA 100-240 V , 50/60 Hz 0,3 A. Nom de l’appairage Lenco TT-116 Bluetooth : Prise casque : 3,5mm Température de 0°C-40°C fonctionnement : Température de -20°C-70 °C stockage :

Du fait de l’amélioration continue, les caractéristiques et la conception sont modifiables sans préavis. Adaptateur d'alimentation Utilisez uniquement l’alimentation électrique indiquée dans le mode d'emploi. Informations Valeurs et précision Nom ou marque du fabricant, DongGuan Obelieve Electronic Co. Ltd enregistrement commercial et Huazhaoxin Industrial park B-4/F, Golden adresse Phoenix Industrial Zone, Fenggan Town, Dongguan City, Guangdong Province, Chine Identifiant du modèle OBL-0501000E / OBL-0501000B Tension d'entrée 100-240 V Fréquence d'entrée CA 50/60 Hz Tension de sortie 5v Courant de sortie 1A Puissance de sortie EAU Efficacité active moyenne 73,62 Pas de consommation <0,10% d'énergie à vide Garantie Commaxx B.V. propose un service et une garantie conformément à la législation européenne, ce qui signifie qu’en cas de besoin de réparation (aussi bien pendant et après la période de garantie), vous pouvez contacter le revendeur le plus proche. Remarque importante : || n’est pas possible de renvoyer l'appareil pour réparation directement à Commaxx B.V. Remarque importante : Si l'appareil est ouvert ou modifié de quelque manière que ce soit par un réparateur non agréé, la garantie est annulée. Cet appareil ne convient pas à une utilisation professionnelle. En cas d'utilisation professionnelle, les obligations de garantie du fabricant sont annulées. Clause de non-responsabilité Des mises à jour du micrologiciel ou des composants matériels sont régulièrement effectuées. Ainsi, certaines instructions, spécifications et images de la présente documentation peuvent être légèrement différentes. Tous les éléments décrits dans ce manuel sont donnés uniquement à des fins d'illustration et peuvent ne pas s'appliquer à une situation particulière. Aucun droit juridique ou légal ne peut être obtenu à partir de la description faite dans ce manuel.

Mise au rebut de l’appareil usagé Ce symbole indique que le produit électrique concerné ainsi que les piles ne doivent pas être jetés avec les autres déchets ménagers en Europe. Pour assurer le traitement correct des déchets de l’appareil et des piles, il faut les éliminer conformément aux lois locales applicables sur l’élimination des équipements électriques et des piles. En faisant cela, vous contribuez à la conservation des ressources naturelles et à l’amélioration des normes de protection de l’environnement dans le traitement et l'élimination des déchets électriques (Directive sur les déchets d'équipements électriques et électroniques).

DÉCLARATION DE CONFORMITÉ

Par la présente, Commaxx déclare que le type d'équipement radio auquel appartient le modèle d'appareil [Lenco TT-116] est conforme à la directive 2014/53/UE. Le texte intégral de la déclaration de conformité UE est disponible à l’adresse Internet suivante : https://commaxx-certificates.com/doc/tt-116_doc.pdf Type RF Plage de fréquences (MHz) Puissance (dBm) Bluetooth 2 402-2 480

AVERTISSEMENT : Pour éviter d'éventuels dommages auditifs, n’écoutez pas de la

musique à de volume élevé durant de longues périodes. Réparation Pour en savoir plus et obtenir de l’assistance, visitez support.lenco.com Commaxx B.V. Wiebachstraat 37, 6466 NG Kerkrade, The Netherlands.
