RE2000 - Répéteur Wi-Fi LINKSYS - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Routeur Wi-Fi / Répéteur
Normes Wi-Fi	802.11n
Fréquences	2,4 GHz
Ports Ethernet	1 port LAN
Alimentation	Adaptateur secteur
Indicateurs LED	Oui, état de connexion
Dimensions	Compact, format mural
Installation	Plug and Play
Sécurité	WPA/WPA2
Compatibilité	Compatible avec la plupart des routeurs
Fonctionnalités supplémentaires	Extension de portée Wi-Fi
Poids	Non précisé
Gestion	Application mobile ou interface web
Marque	Non précisé
Modèle	Non précisé

FOIRE AUX QUESTIONS - RE2000 LINKSYS

Comment configurer le LINKSYS RE2000 pour la première fois ?

Connectez le RE2000 à une prise électrique, puis utilisez un appareil (ordinateur ou smartphone) pour vous connecter au réseau Wi-Fi du RE2000. Ouvrez un navigateur et entrez l'adresse http://linksyssmartwifi.com pour accéder à l'interface de configuration et suivez les instructions à l'écran.

Que faire si le RE2000 ne se connecte pas au routeur principal ?

Assurez-vous que le RE2000 est placé à portée du routeur principal. Vérifiez que le mot de passe Wi-Fi que vous avez entré est correct. Si le problème persiste, redémarrez les deux appareils et réessayez la configuration.

Comment réinitialiser le LINKSYS RE2000 aux paramètres d'usine ?

Pour réinitialiser le RE2000, maintenez enfoncé le bouton de réinitialisation situé à l'arrière de l'appareil pendant environ 10 secondes, jusqu'à ce que les voyants lumineux clignotent. Cela ramènera l'appareil à ses paramètres d'usine.

Le RE2000 fonctionne-t-il avec tous les types de routeurs ?

Oui, le LINKSYS RE2000 est compatible avec la plupart des routeurs Wi-Fi, qu'ils soient de la marque Linksys ou d'autres marques. Assurez-vous simplement que le routeur utilise les normes Wi-Fi 802.11 b/g/n.

Pourquoi mon signal Wi-Fi est-il toujours faible même avec le RE2000 ?

Vérifiez l'emplacement du RE2000. Il doit être placé à mi-distance entre le routeur principal et la zone où vous souhaitez améliorer le signal. Évitez les obstacles comme les murs épais ou les appareils électroniques qui peuvent interférer avec le signal.

Comment savoir si le LINKSYS RE2000 fonctionne correctement ?

Les voyants lumineux sur le RE2000 indiqueront son état. Le voyant d'alimentation doit être allumé, et le voyant Wi-Fi doit clignoter pour indiquer une bonne connexion. Si le voyant d'alerte est allumé, cela indique un problème.

Puis-je utiliser le LINKSYS RE2000 pour étendre un réseau Wi-Fi invité ?

Oui, vous pouvez configurer le RE2000 pour étendre un réseau Wi-Fi invité, à condition que votre routeur principal prenne en charge cette fonctionnalité. Suivez les instructions de configuration dans l'interface utilisateur du RE2000.

Le RE2000 est-il compatible avec la technologie dual-band ?

Non, le LINKSYS RE2000 ne prend en charge que le Wi-Fi en bande unique (2,4 GHz). Pour des performances optimales, utilisez-le avec des appareils compatibles 2,4 GHz.

Comment mettre à jour le firmware du LINKSYS RE2000 ?

Accédez à l'interface de configuration du RE2000 via http://linksyssmartwifi.com, connectez-vous et recherchez l'option de mise à jour du firmware dans les paramètres. Suivez les instructions pour télécharger et installer la dernière version.

MODE D'EMPLOI RE2000 LINKSYS

Bits de clave de sécurité

Encryptedoehasta128bits

Guide de l'utilisateur

Linksys

Amplificateur sans fil N

Introduction

Le Guide de l'utilisateur vous indique comment connecter l'amplificateur de signal à votre réseau et résoudre les problèmes de configuration les plus courants. Pour obtenir de l'aide, contactez notre service de support technique primé et disponible 24 h/24 et 7 j/7 sur Linksys.com/support.

Contenu

Présentation 1

Comment installer l'amplificateur de signal . 1

Comment acceder à l'utilitaire basé

sur le navigateur Web 5

Avec Wi-Fi Protected Setup. 7

Comment utiliser la recherche de site réseau.......10

Dépannage 11

Specifications. 14

Présentation

Vue de face

Cevoyantindique l'alimentation et I'etat de Wi-Fi Protected Setup. Une fois la configuration initiale effectuée, si vous possedez des périhériques clients (teles que des imprimantes sans fil) prenant en charge la fonctionnalité Wi-Fi Protected Setup (Configuration protégée par Wi-Fi),vous pouvez utiliser cette fonction afin de configurer automatiquement la sécurité sans fil pour votre réseau sans fil.

Mise sous tension Si vous avez mis l'amplificateur sous tension, réinitialisé les paramètres d'usine de ce dernier ou mis à niveau le micrologiciel, levoyant clignote lentement (environ toutes les trois secondes). Lorsque l'amplificateur est prét à être utilisé, levoyant resté allumé. En cas d'erreur, levoyant clignote rapidement (environ chaque seconde). Déconnectez l'amplificateur de la prise murale et patientez 2 secondes avant de le reconnectcer.

Wi-Fi Protected Setup (Configuration protégée par Wi-Fi) Lorsque le processus Wi-Fi Protected Setup est activé, levoyant clignote lentement (environ toutes les deux secondes) pendant deux minutes. Levoyant reste alluméès lors que le processus Wi-Fi Protected Setup est terminé. En cas d'erreur, levoyant clignote rapidement (environ chaque seconde) pendant deux minutes. Patientez et réessayez.

Vue du dessus

Commutateur d'alimentation Disponible uniquement pour les versions europeennes de l'amplificateur.

Reset (Réinitialisation) Maintenez ce bouton enforcé pendant 5 secondes pour réinitialiser les paramètres d'usine de l'amplificateur. Vous pouvez également restaurer les paramètres par défaut à partir de l'écran Administration >Factory Defaults (Administration > Paramètres d'usine) grâce à l'utilitaire basé sur le navigateur Web de l'amplificateur.

Bouton Wi-Fi Protected Setup (Configuration protégée par Wi-Fi) Une fois la configuration initiale effectuée, si vous possédez des péripériques clients (tehs que des imprimantes sans fil) prenant en charge la fonctionnalité Wi-Fi Protected Setup, vous pouvez utiliser cette fonction afin de configurer automatiquement les paramétres de sécurité sans fil de votre réseau sans fil. Avant d'utiliser la fonctionnalité Wi-Fi Protected Setup (Configuration protégée par Wi-Fi), reportez-vous à « Avec Wi-Fi Protected Setup » à la page 7.

Vue du dessous

Port Ethernet (vert) Le port Ethernet permet de connecter des périphériques réseaux Ethernet à votre réseau sans fil à l'aide de cables Ethernet (également appelés « cables réseau »).

Levoyant vert s'allume des lorsqu'unperiphérique Ethernetest activé depuis ce port. Levoyant clignote lorsqu l'amplificateur envoie ou reçoit des données sur le port Ethernet.

Comment installer l'amplificateur de signal

1. Insérez le CD-ROM d'installation dans un ordinateur connecté au réseau réseau. Restez à proximé d'un réseau ou d'un point d'accès et accédez à un ordinateur connecté à votre réseau.

IMPORTANT

Afin d'établit un signal sans fil puissant, placez l'amplificateur pres de l'ordinateur et du routeur. Vous pourrez déplacer l'amplificateur ultérieurement.

1. Lorsque l'utilitaire Setup (Configuration) se lance, liquez les conditions de la licence, puis cliquez sur Next (Suivant). Vous ETES alors invite à brancher votre amplificateur sur une prise électrique.

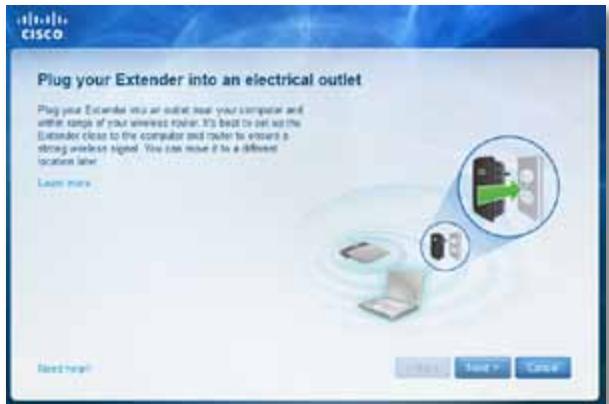

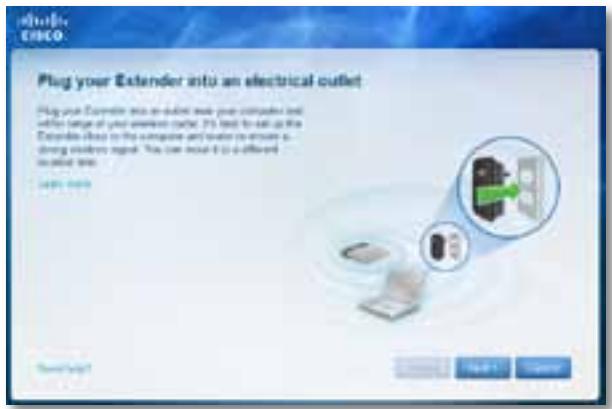

1. Connectez votre amplificateur à une prise secteur. L'amplificateur recherche les réseaux sans fil disponibles. La liste des réseaux s'affiche.

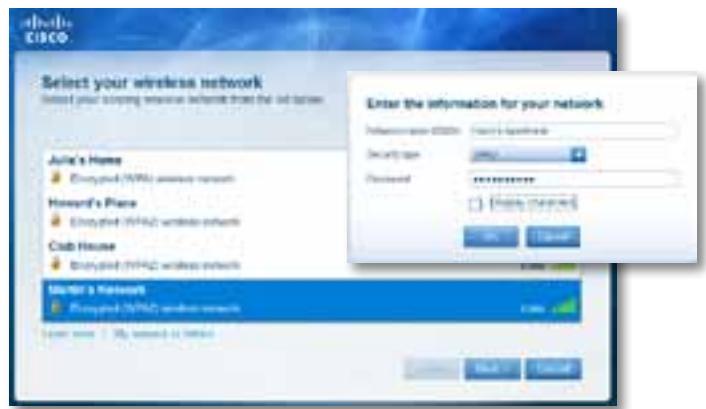

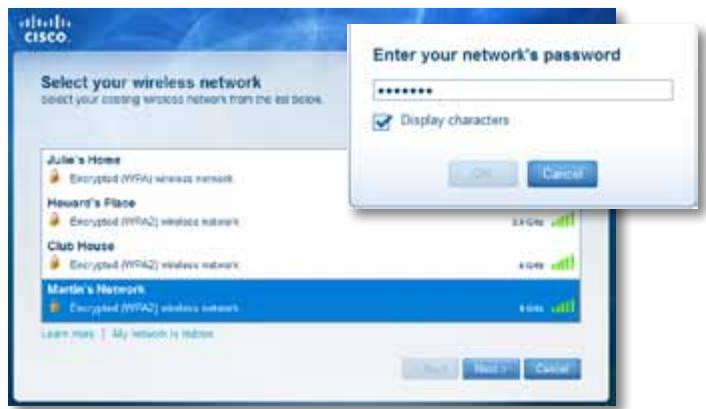

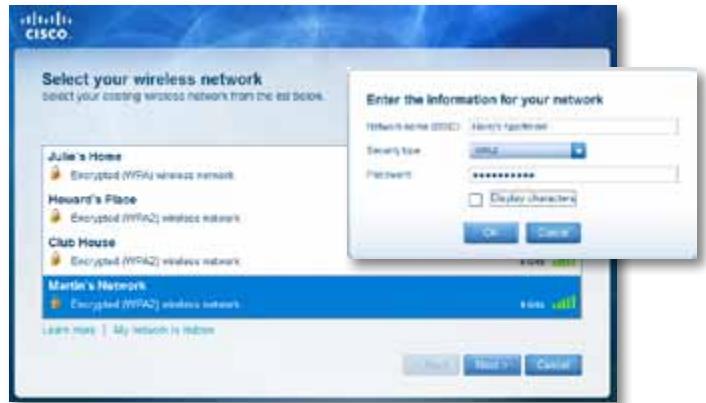

2. Sélectionnez le réseau à utiliser, puis cliquez sur Next (Suvivant).

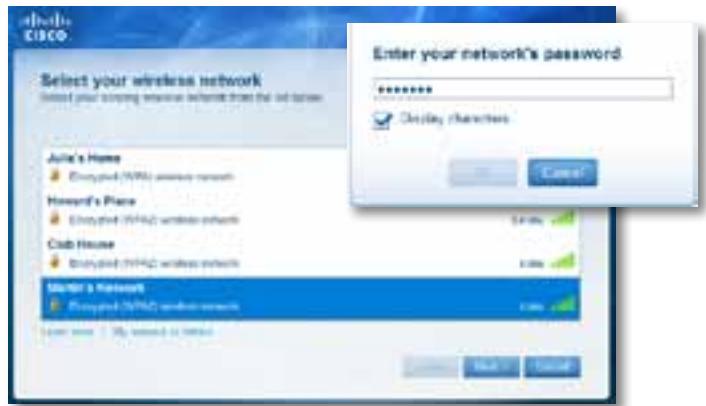

1. Saisissez le mot de passer de votre réseau, puis cliquez sur OK.

-OU

Si vous réseau est masqué (vous routeur ne diffuse pas son nom), cliquez sur My network is hidden (Mon réseau est masqué), saisissez les informations de votre réseau, puis cliquez sur OK.

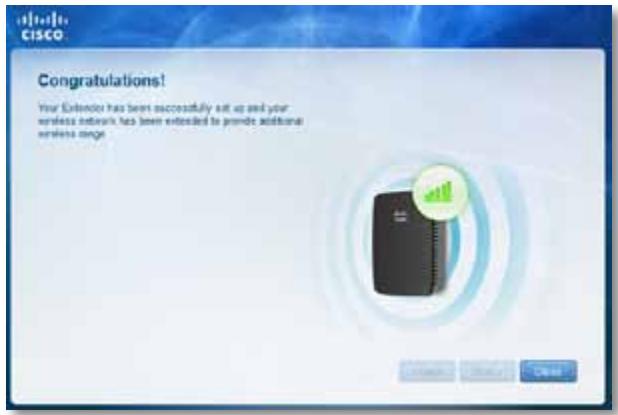

1. Cliquez sur Next (Suivant). Voitre amplificateur est configuré, et vous étés invite à déplacer votre périphérique.

ASTUCE

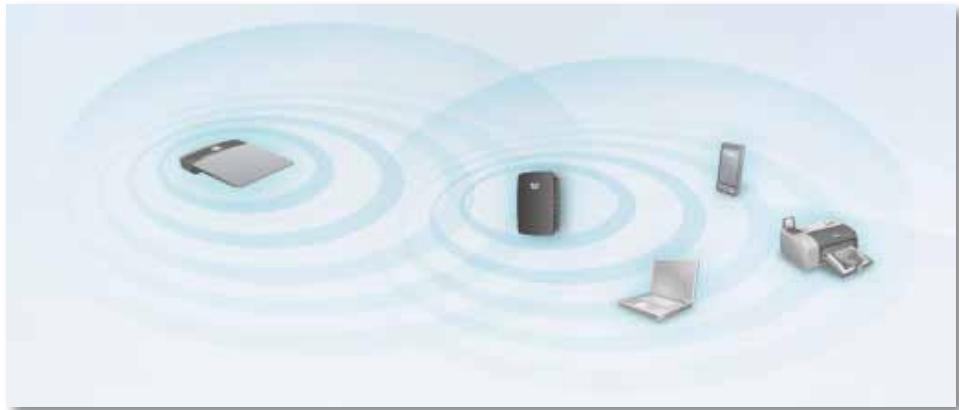

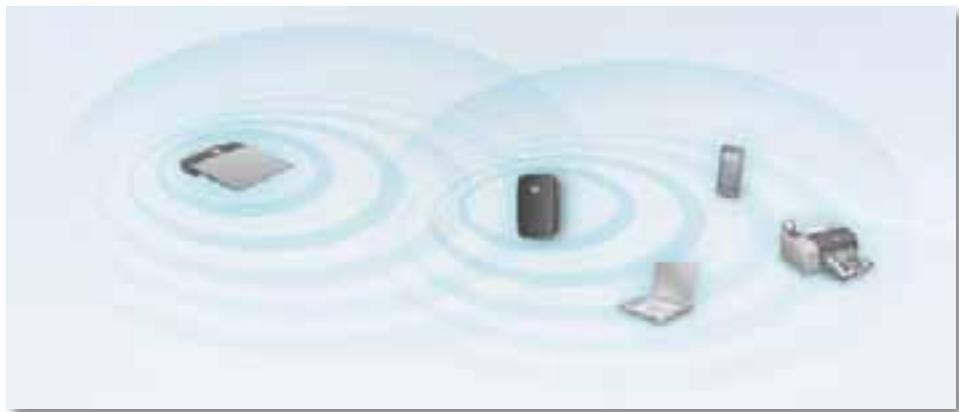

Pour des performances optimes, placez l'amplificateur la ou le signal sans fil de votre routeur ou de votre point d'accès est le plus puissant (puissance d'au moins 60% ).

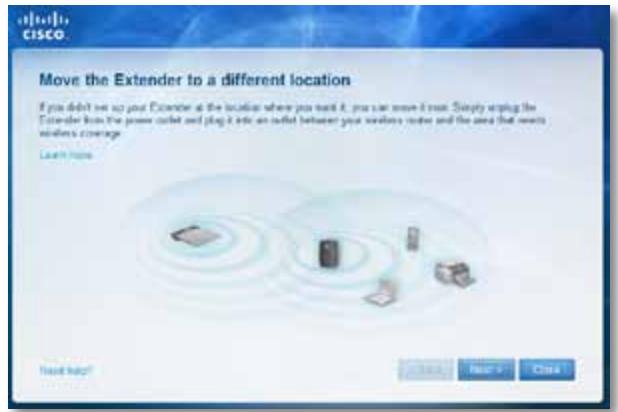

1. Déplacez l'amplificateur, puis cliquez sur Next (Suivant). Voitre routeur teste la connexion sans fil à votre amplificateur, et vous invite à effectuer d'autres réglages, si nécessaire.

ASTUCE

Vous pouvez également connecter l'amplificateur de signal grâce à la fonctionnalité Wi-Fi Protected Setup (Configuration protégée par Wi-Fi). Pour plus d'informations, reportez-vous à « Avec Wi-Fi Protected Setup » à la page 7.

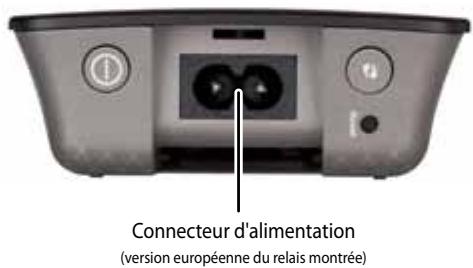

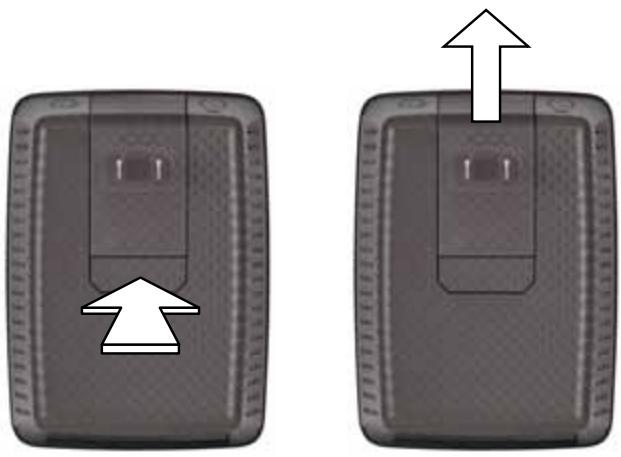

Comment modifier la configuration de l'alimentation

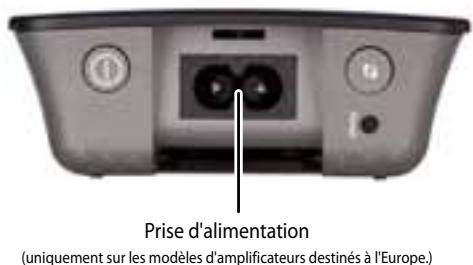

Vous pouvez connecter la prise d'alimentation intégrée de l'amplificateur directement à une prise secteur murale. Pour une installation après d'un ordinateur de bureau ou sur une table, vous pouvez retarder la prise d'alimentation intégrée pour la remplaçer par un cable d'alimentation.

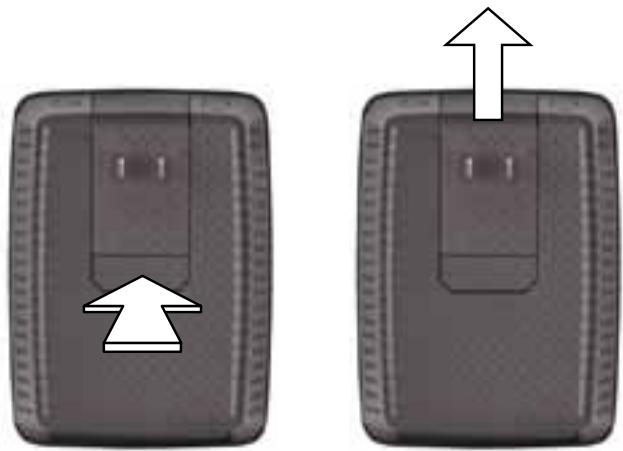

Pour connecter le cable d'alimentation :

1. Appuyez sur le loquet pour libérer la prise intégrée, puis faites-la glisser vers le haut pour la retireur de l'amplificateur.

1. Faites glisser le couvercle pour referrer le connecteur de la prise d'alimentation intégrée, puis connectez le cable d'alimentation à la prise d'alimentation.

Comment acceder à l'utilitaire basé sur le navigateur Web

Vous pourrez utiliser l'amplificateur une fois qu'il aura eté configuré à l'aide du logiciel de configuration (préSENT sur le CD-ROM). Si vous souhaitez modifier ses paramètres avancés, utilisez l'utilitaire basé sur le navigateur Web de l'amplificateur.

Si vous n'avez pas encore configuré votre amplificateur

Avec un ordinateur cable:

1. Utilisez le cable Ethernet fourni pour connecter votre amplificateur à votre ordinateur.
2. Ouvrez votre navigateur Web. Si vous avez configuré une page d'accueil par défaut dans votre navigateur, la boîte de dialogue Nom d'utilisateur et mot de passer de l'amplificateur apparaitra automatiquement. Si la page d'accueil personnalisé ou par défaut de votre navigateur reste vierge, saississez une adresse Web valide pour que la boîte de dialogue Nom d'utilisateur et mot de passer de l'amplificateur s'affiche.

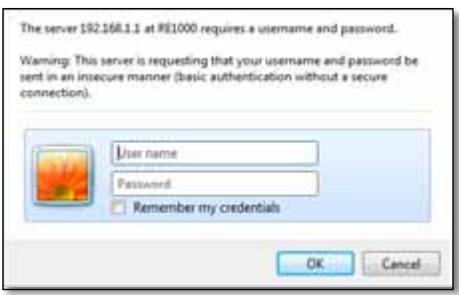

1. Laissez le champ User Name (Nom d'utilisateur) vide et saisissez le mot de passage admin configuré par défaut.
2. Cliquez sur OK. Vous accedez à l'utilitaire basé sur le navigateur Web de votre amplificateur.

Avec un ordinateur sans fil :

1. Recherche le nom du réseau sans fil de l'amplificateur (SSID). L'amplificateur se trouve sous un nom SSID pré-configéré, LinksysExtenderxxxxx, dans la liste des résultats de la recherche de site réseau sans fil de votre ordinateur. xxxx correspondent aux cinq derniers chiffres du numéro de série de votre amplificateur.
2. Connectez votre ordinateur au réseau sans fil de l'amplificateur. Reportez-vous à la documentation du système d'exploitation de votre ordinateur ou à l'aide en ligne pour obtenir des instructions.
3. Ouvrez votre navigateur Web. Si vous avez configuré une page d'accueil par défaut dans votre navigateur, la boîte de dialogue Nom d'utilisateur et mot de passer de l'amplificateur apparaitra automatiquement. Si la page d'accueil personnalisé ou par défaut de votre navigateur reste vierge, saisissez une adresse Web valide pour que la boîte de dialogue Nom d'utilisateur et mot de passer de l'amplificateur s'affiche.

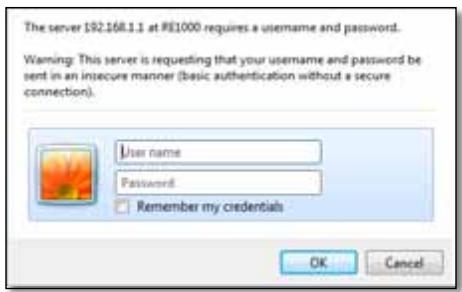

1. Laissez le champ User Name (Nom d'utilisateur) vide et saisissez le mot de passage admin configuré par défaut.
2. Cliquez sur OK. Vous accedez à l'utilitaire basé sur le navigateur Web de votre amplificateur.

Si vous avez déjà configuré votre amplificateur

Sur un ordinateur Microsoft Windows XP :

ASTUCE

Pour suivre ces instructions, la fonctionnalité UPnP doit être activée dans Windows XP. Pour activer la fonctionnalité UPnP :

1. Cliquez sur Demarrer, Panneau de configuration, Ajouter ou Supprimer des programmes, puis cliquez sur Ajouter ou Supprimer des composants Windows.
2. Sélectionnez Network Services (Services de mise en réseau), puis cliquez sur Details (Détails).

3. Sélectionnez UPnP User Interface (Interface utiliser UPnP), puis cliquez sur OK.

4. Ouvrez l'Explorateur Windows, puis cliquez sur My Network Places (Favoris reseau) sur le panneau gauche. L'icone du RE1000/RE2000 apparait sur le panneau de droite. (Vous devrez peut-etre modifier les parametes du pare-feu pour autoriser l'affichage des ordinateurs connectés). (Consultez l'aide du système d'exploitation de votre ordinateur pour connaître la marche à suivre.)

5. Double-cliquez sur l'icone RE1000/RE2000. Voitre navigateur Web s'ouvre et vous étes invité à entrer votre nom d'utilisateur et mot de passer.
6. Laissez le champ Nombre (Nom d'utilisateur) vide, puis saisissez le mot de passer que vous avez créé lors de la configuration.
7. Cliquez sur OK.

Sur un ordinateur Microsoft Windows 8, Windows 7 ou Vista :

1. Ouvrez l'Explorateur Windows (Explorateur de Fichiers pour Windows 8), puis cliquez sur Network (Réseau). L'icone du RE1000/RE2000 apparait sur le panneau de droite. (Vous devrez peut-être modifier les paramètres du pare-feu pour autoriser l'affichage des ordinateurs connectés). (Consultez l'aide du système d'exploitation de votre ordinateur pour connaître la marche à suivre.)

2. Cliquez-droit sur l'icone RE1000/RE2000 puis cliquez sur Properties (Propriétés). Cliquez sur le lien dans Device webpage (Page Web du péripérisque). Voitre navigateur Web s'ouvre et vous étes invite à entrer votre nom d'utilisateur et mot de passer.

3. Laissez le champ User Name (Nom d'utilisateur) vide et entrez le mot de passer que vous avez créé.

4. Cliquez sur OK.

Sur un ordinateur Mac OS X :

Chaque ordinateur MAC est doté de la technologie de réseau Bonjour, l'application qu'un MAC utilise pour communiquer avec les périhériques de base tels que les téléphones mobiles et iPods.

1. Ouvrez Safari, cliquez sur l'icone livre, puis cliquez sur Bonjour sur le panneau gauche. L'icone du RE1000/RE2000 apparait en bas, sur le panneau de droite.
2. Double-cliquez sur I'icone RE1000/RE2000. Vous etes invite a saisir un nom d'utilisateur et un mot de passer.
3. Laissez le champ User Name (Nom d'utilisateur) vide et entrez le mot de passer que vous avez créé.
4. Cliquez sur OK.

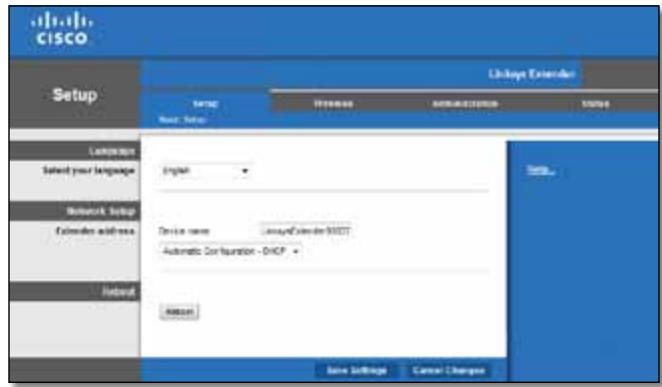

Comment utiliser l'utilitaire basé sur le navigateur Web

A chaque modification dans une fenêtre, vous nevez appuyer sur Save Settings (Enregistrer les paramètres) pour les appliquer ou sur Cancel Changes (Annuler les modifications) pour les supprimer. Ces commandes apparaissent en bas de chaque fenêtre. Cliquez sur Help (Aide) sur le côté droit de l'écran pour obtenir de plus amples informations sur les options affichées dans la fenêtre.

Avec Wi-Fi Protected Setup

Wi-Fi Protected Setup (Configuration protégée par Wi-Fi) facilitate la connexion entre l'amplificateur et votre réseau et établit la connexion entre les péripériques connectés et votre réseau via l'amplificateur.

Voyant indiquant l'activité de Wi-Fi Protected Setup

(Configuration protégée par Wi-Fi)

• Lorsque le processus Wi-Fi Protected Setup est activé, levoyant clignote lentement. Le voyant reste alluméès lors que le processus Wi-Fi Protected Setup est terminé.
• En cas d'erreur, levoyant clignote rapidement pendant deux minutes. Patientez et réessayez.
• Attendez que levoyant reste allumé pour lancer une nouvelle session Wi-Fi Protected Setup.

Connexion de l'amplificateur à un point d'accès existant

Si vous point d'accès ou votre routeur prend en charge la fonctionnalité Wi-Fi Protected Setup (Configuration protégée par Wi-Fi), activez cette dernière pour connecter l'amplificateur de signal. Choisissez l'une des méthodes proposées ci-dessous pour connecter l'amplificateur.

REMARQUE

Si vous point d'accès ou votre routeur ne prend pas en charge la fonctionnalité Wi-Fi Protected Setup (Configuration protégée par Wi-Fi), notez vos paramètres de connexion sans fil et configurer-les manuellement sur l'amplificateur.

Connexion via le bouton Wi-Fi Protected Setup (Configuration protégée par Wi-Fi)

Utilisez cette méthode si vous routeur ou votre point d'accès dispose d'un bouton Wi-Fi Protected Setup.

1. Cliquez ou appuyez sur le bouton Wi-Fi Protected Setup de l'amplificateur.

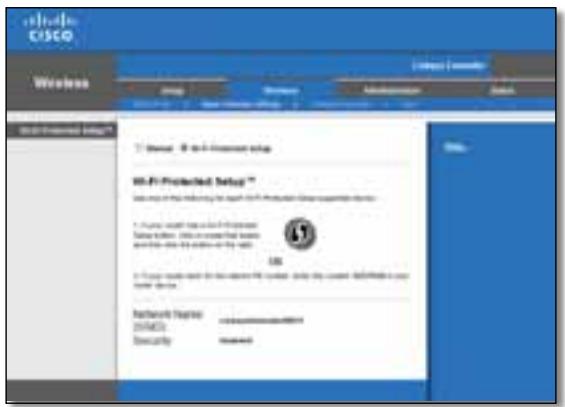

2. Cliquez sur le bouton Wi-Fi Protected Setup dans la fenetre Wi-Fi Protected Setup du routeur (le cas échéant) OU maintainez le bouton Wi-Fi Protected Setup enforcé sur le routeur pendant une seconde. Une fois la connexion établie, levoyant Wi-Fi Protected Setup de l'amplificateur reste allumé.
3. Si vous utilise la fenêtre Wi-Fi Protected Setup, vous dispose de deux minutes pour cliquer sur OK.

Connexion via le code PIN de l'amplificateur de signal

Le code PIN (Personal Identification Number) de la fonctionnalité Wi-Fi Protected Setup est inscrit sur l'étiquette du produit collée sur l'amplificateur. Cette méthode ne fonctionne que si l'utilitaire d'administration de votre routeur dispose d'un menu Wi-Fi Protected Setup.

1. If your router asks for the client's PN number, enter this number 14727630 in your router device.

2. Saisissez le code PIN de l'amplificateur dans le champ ajustat de la fenetre Wi-Fi Protected Setup de votre routeur, puis cliquez sur Register (Enregistrement). Une fois la connexion établie, levoyant Wi-Fi Protected Setup de l'amplificateur reste allumé.

3. Cliquez sur OK.

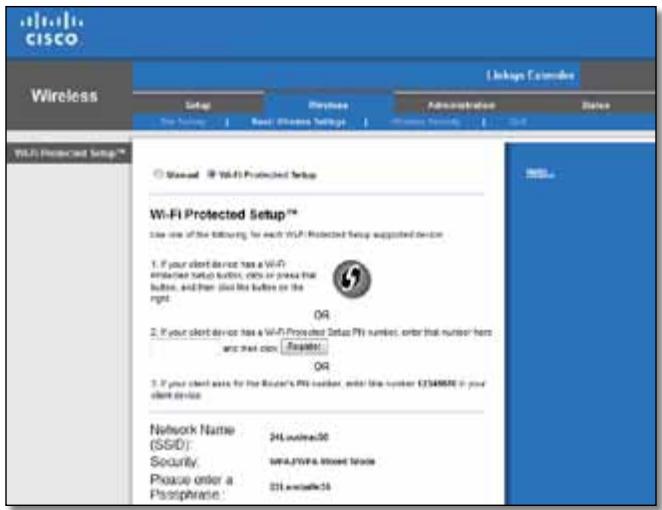

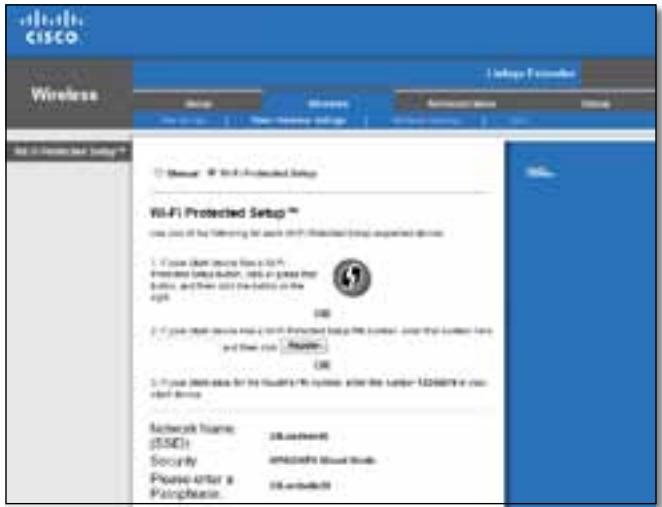

Connexion de périphériques à votre réseau via l'amplificateur

Si vous disposez de périphériques réseau (tels que des imprimantes sans fil) qui prennant en charge la fonctionnalité Wi-Fi Protected Setup, vous pouvez utiliser cette fonction pour les connecter à votre réseau sans fil. Choisissez l'une des méthodes proposées ci-dessous pour connecter un périphérique au réseau.

REMARQUE

La fonctionnalité Wi-Fi Protected Setup configure un seul périphérique client à la fois. Répéteze la procédure pour chaque périphérique client prénant en charge la fonctionnalité Wi-Fi Protected Setup.

Connexion via le bouton Wi-Fi Protected Setup (Configuration protégée par Wi-Fi)

Utilisez cette méthode si vous périphérique client dispose d'un bouton Wi-Fi Protected Setup.

1. Cliquez ou appuyez sur le bouton Wi-Fi Protected Setup (Configuration protégée par Wi-Fi) du périhérique client.
2. Cliquez sur le bouton Wi-Fi Protected Setup dans la fenêtre Wi-Fi Protected Setup de l'amplificateur OU maintainez le bouton Wi-Fi Protected Setup enforcé sur le panneau supérieur de l'amplificateur pendant une seconde. Une fois la connexion établie, levoyant Wi-Fi Protected Setup de l'amplificateur reste allumé.
3. Vous dispose de deux minutes pour cliquer sur OK dans la fenêtre Wi-Fi Protected Setup de l'amplificateur.

Connexion via le code PIN du péripérique client

Utilisez cette méthode si vous périphérique client dispose d'un code PIN (Personal Identification Number) pour Wi-Fi Protected Setup.

1. If your client device has a Wi-Fi Protected SetupTM PN number, enter that number here and then click Register

2. Saisissez le code PIN du périphérique client dans le champ de la fenêtre Wi-Fi Protected Setup de l'amplificateur.

3. Cliquez sur le bouton Register (Enregistrement) dans la fenêtre Wi-Fi Protected Setup de l'amplificateur. Une fois la connexion établie, levant Wi-Fi Protected Setup de l'amplificateur reste allumé.
4. Vous dispose de deux minutes pour cliquer sur OK dans la fenêtre Wi-Fi Protected Setup de l'amplificateur.

Connexion via le code PIN de l'amplificateur

Utilisez cette méthode si vous périphérique client requiert le code PIN de l'amplificateur.

1. If your client asks for the Router's PII number, enter this number 76201156 in your client device.

2. Dans la fenêtre du périphérique client, saisissez le code PIN répertorié dans la fenêtre Wi-Fi Protected Setup de l'amplificateur. (Ce code est également inscrit sous l'amplificateur.) Une fois la connexion établie, levoyant Wi-Fi Protected Setup de l'amplificateur reste allumé.

3. Vous dispose de deux minutes pour cliquer sur OK dans la fenêtre Wi-Fi Protected Setup de l'amplificateur.

ASTUCE

Si vous possédez des périhériques clients qui ne prennant pas en charge la fonctionnalité Wi-Fi Protected Setup (Configuration protégée par Wi-Fi), notez les paramètres sans fil de l'amplificateur et configuez manuellement les périhériques clients.

Comment utiliser la recherche de site réseau

La fonction Recherche de site vous fournit un instantané de tous les points d'accès ou routeurs sans fil à la portée de l'amplificateur.

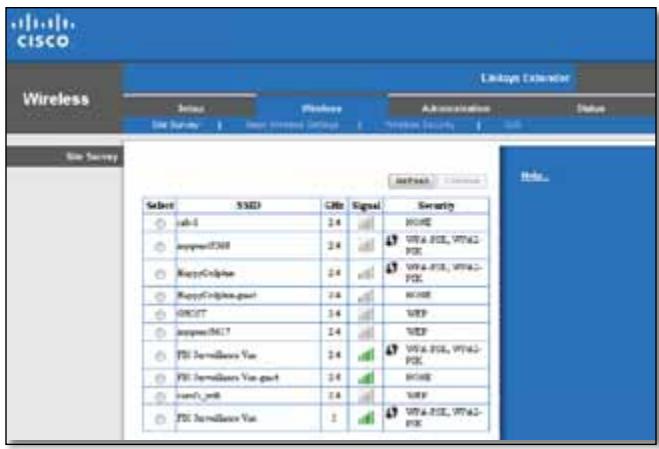

Pour ouvrir la page de recherche de site réseau :

1. Connectez-vous à l'utilitaire basé sur le navigateur Web (voir « Comment accéder à l'utilitaire basé sur le navigateur Web » à la page 5).
2. Cliquez sur l'onglet Wireless (Sans fil), puis cliquez sur la page Site Survey (Recherche de site réseau).

Select (Selectionner): Pour se connecter à un réseau sans fil, cliquez sur le bouton Suivant à côté du nom du réseau sans fil (SSID) de la colonne. Sélectionner la colonne, puis cliquez sur Connecter.

SSID: affiche le nom des reseaux sans fil à portée.

GHz : Affiche la bande radio des réseaux sans fil (en GHz) à proximilité. (Cette colonne est disponible uniquement avec le RE2000.)

Signal Strength (Intensité du signal): affiche la position relative des points d'accès voins et indique l'intensité des signaux sans fil reçus: 1 barre = 20%, 2 barres = 40%, 3 barres = 60%, 4 barres = 80%, 5 barres = 100%. Si aucune barre ne s'affiche, cela signifie que l' amplificateur est placé trop loin de la bande passante du point d'accès. Pour des performances optimisées, l'intensité du signal doit être comprise entre 60% et 100%. Effectuez une recherche de site réseau pour vous assurer que l' amplificateur capte toujours un signal acceptable.

Security (Sécurité) : affiche le mode de sécurité utilisé par les points d'accès voisins. Si un réseau prend en charge la configuration Wi-Fi Protected Setup (WPS), l'icone correspondante apparait.

Pour associé votre amplificateur à un point d'accès ou à un routeur connu :

1. Notez le SSID et la phrase de passer correspondant à votre point d'accès ou à votre routeur sans fil. Ces informations vous seront utiles lors de la configuration, une fois la recherche de site réseau effectuee.
2. Sélectionnez le nom du réseau (SSID) que vous souhaitez connecter à votre amplificateur en cliquant sur le bouton correspondantitué dans la colonne Select (Sélection).
3. Cliquez sur Connect (Connexion). Saisissez la phrase de passer configurée pour sécuriser votre réseau sans fil. Les informations saisies dans cette fenêtre doivent être identiques aux informations de sécurité de votre point d'accès ou de votre routeur sans fil.

1. Saisissez la phrase de passer, puis cliquez sur Save Settings (Enregister les parametes). La configuration des parametes sans fil de votre amplificateur est terminée. L'interface de connexion sans fil apparait despsons que l'amplificateur proce de a'association avec le point d'acces ou le routeur choisi.

Dépannage

ASTUCE

Votre RE1000 fonctionne uniquement sur le réseau 2,4 GHz et ne peut pas ettre utilise sur un réseau de 5 GHz. Voitre RE2000 fonctionne sur un réseau de 2,4 GHz ou 5 GHz.

L'amplificateur refuse toute connexion

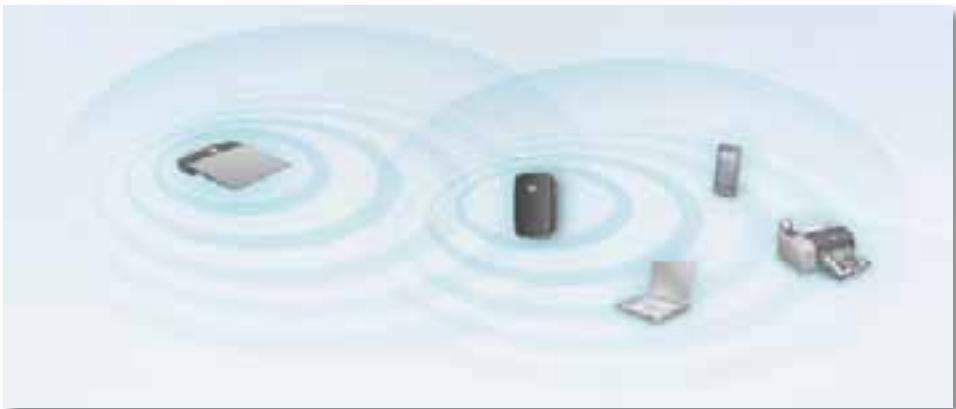

Vérifiez la position de votre routeur et de votre amplificateur.

• Lors de la première configuration, placez l'amplificateur pres du routeur. Vous pourrez débrancher et déplacer l'amplificateur une fois la configuration terminée.
• Afin de minimiser les risques d'obstruction du signal, essayez de déplacer le routeur et l'amplificateur à divers endroits.
• Evitez de placer le routeur et l'amplificateur à proximé d'objects metalliques, de murs autoportants ou de surfaces réfléchissantes, comme du verre ou des miroirs.
• Evitez de placer le routeur et l'amplificateur à proximé d'appareils électroniques, cela pourrait creer des interférences de signaux.

Si la fonction de connexion Wi-Fi Protected Setup (Configuration protégée par Wi-Fi) est activée

• Patientez jusqu'à ce que levoyant Wi-Fi Protected Setup s'arrête de clignoter avant de réessayer de vous connecter.

L'amplificateur de signal est inaccessible

Vou devez etre connecte a votre reseau pour acceder à l'amplificateur de signal. Si vous disposez d'un acces Internet sans fil, assurez-vous d'être bien connecté à votre reseau et de n'avoir commis aucune erreur.

Pour connaître les instructions sous Mac, reportez-vous à « Pour résoudre un problème sur un ordinateur Mac: » à la page 12.

Pour résoudre un problème sur un ordinateur Windows :

1. Cliquez sur l'icone de réseau sans fil située sur le Bureau Windows, dans la barre d'etat système de l'ordinateur.

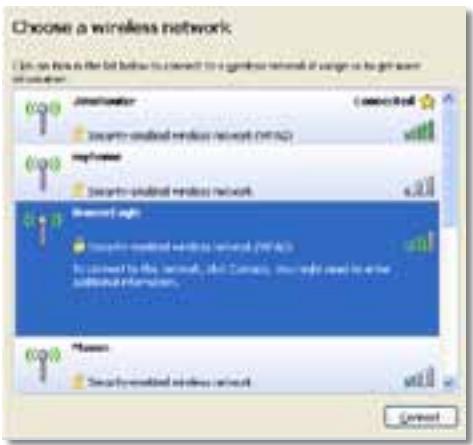

1. Cliquez sur Afficher les réseaux sans fil disponibles. La liste des réseaux disponibles s'affiche.

1. Cliquez sur le nom de votre réseau, puis sur Connexion. Dans l'exemple ci-dessous, l'ordinateur est connecté à un réseau sans fil nommé JimsRouter. Le nom du réseau à connecter, BronzeEagle dans cet exemple, apparait en surbrillance.

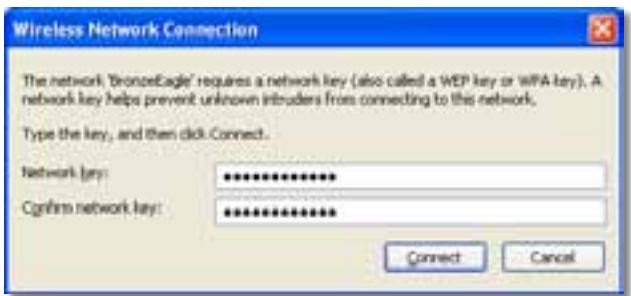

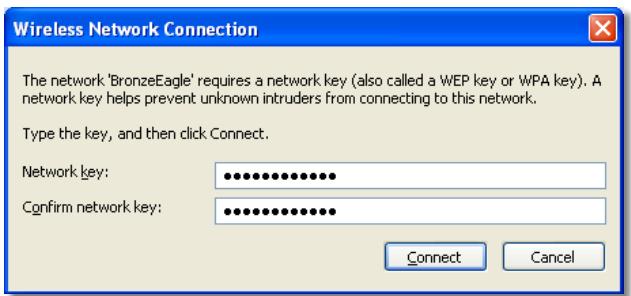

1. Si l'ordinateur vous demande de fournir une clé réseau, saisissez votre mot de passer (clé de sécurité) dans les champs Clé réseau et Confirmer la clé réseau, puis cliquez sur Connexion.

Une fois vous ordinateur connecté au réseau, vous pouvez acceder à l'utilitaire basé sur le navigateur Web de l'amplificateur.

Pour résoudre un problème sur un ordinateur Mac :

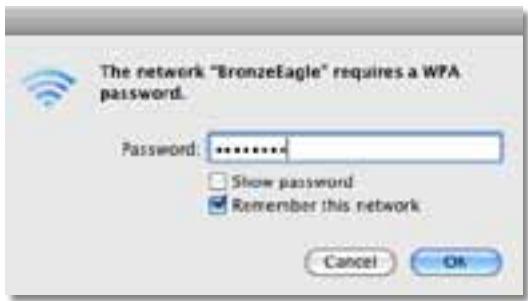

1. Dans la barre de menu située en haut de l'écran, cliquez sur l'icone AirPort. La liste des réseaux sans fil s'affiche. Cisco Connect attribue automatiquement un nom à votre réseau.

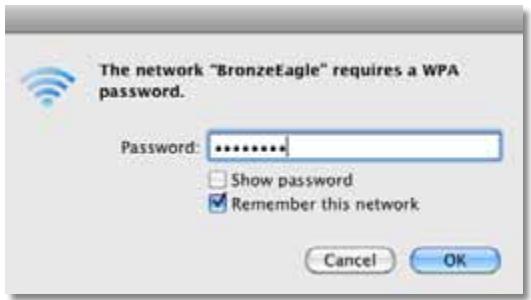

Dans l'exemple ci-dessous, l'ordinateur est connecté à un réseau sans fil nommé JimsRouter. Le nom du réseau Linksys série E, BronzeEagle dans cet exemple, apparait en surbrillance.

1. Cliquez sur le nom du réseau sans fil du routeur auquel votre amplificateur de signal doit être connecté.
2. Saisissez le mot de passer (clé de sécurité) de votre réseau sans fil dans le champ Mot de passer, puis cliquez sur OK.

Une fois vous ordinateur connecté au réseau, vous pouvez acceder à l'utilitaire basé sur le navigateur Web de l'amplificateur.

Vous rencontres des problèmes de connexion intermittents

Lorsque vous installez votre amplificateur de signal, placez-le à un endroit où la puissance du signal est comprise entre 60% et 100% afin d'obtenir des performances optimales.

Specifications

Linksys RE1000

Nom de modèle	Linksys RE1000
Description du modele	Amplificateur de signal sans fil N
Référence du modele	RE1000
Normes	IEEE 802.11n, 802.11g, 802.11b, 802.3u
Ports	Fast Ethernet, connecteur C7 pour cable ou prise d'alimentation
Boutons	Réinitialisation, Wi-Fi Protected SetupTM (Configuration protégée par Wi-Fi), Alimentation (modèle européen uniquement)
Voyants	Alimentation/ Wi-Fi Protected Setup, Ethernet (lien, activités)
Type de câblage	CAT 5e
Antennes	2 (internes)
Amovible (o/n)	Non
Sécurité sans fil	Wi-Fi Protected AccessTM 2 (WPA2), Wi-Fi Protected AccessTM (WPA), WEP
Configuration binaire de la clé de sécurité	Cryptage jusqu'à 128 bits

Conditions environnementales

Dimensions	125 x 92 x 33 mm
Poids	280 g
Puisance	Alimentation CA/CC interne 100-240 V, 50/60 Hz, 0,5 A
Certification	FCC, UL/cUL, ICES-003, RSS210, CE, Wi-Fi (IEEE 802.11b/g/n), WPA2™, WMM®, Wi-Fi Protected Setup™
Température de fonctionnement	de 0 à 40°C
Température de stockage	de -20 à 60°C
Humidité en fonctionnement	de 10 à 80%, non condensée
Humidité de stockage	de 5 à 90%, non condensée

Les specifications peuvent être modifiées sans préavis.

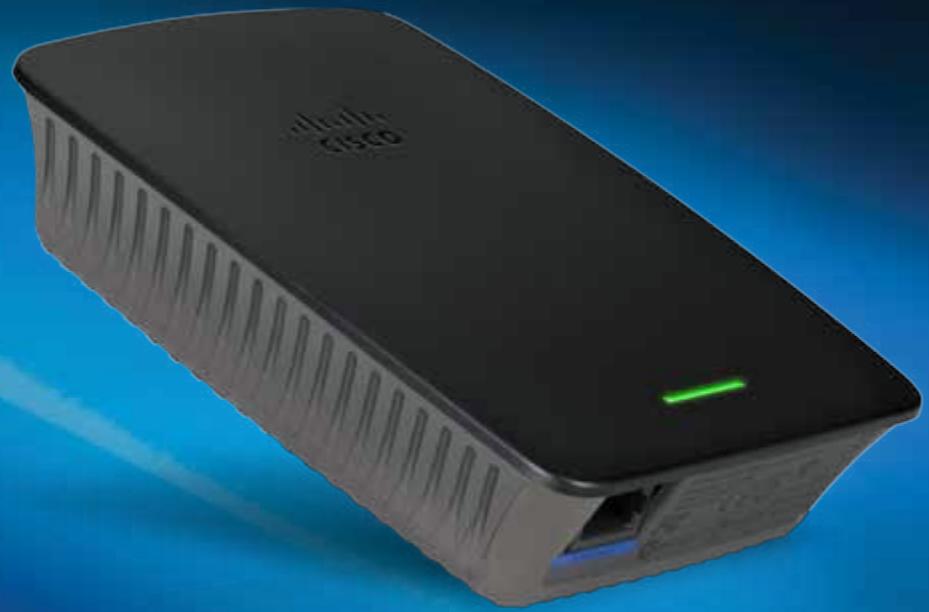

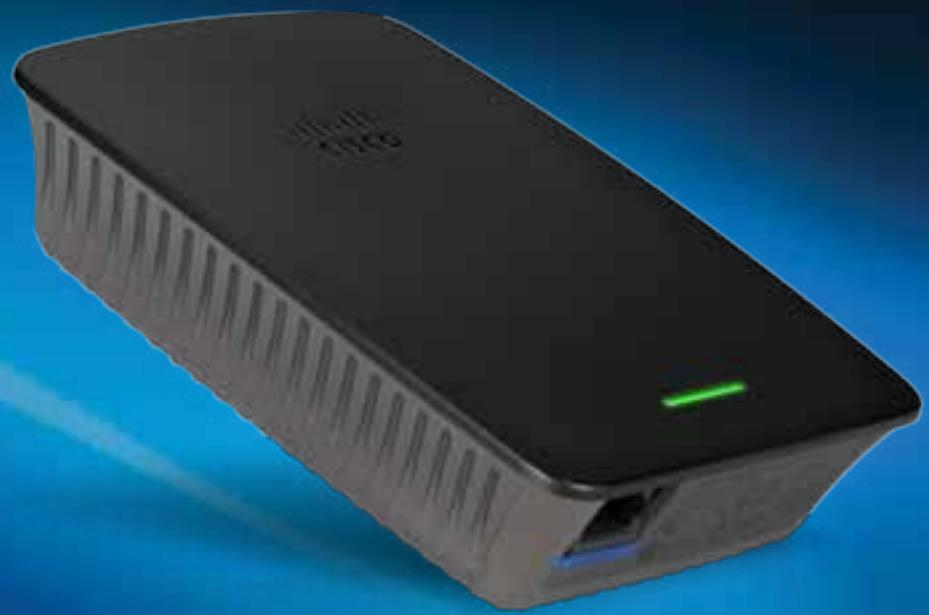

Linksys RE2000

Nom de modulo

Linksys RE2000

Description du modele

Amplificateur de portée sans fil N double bande

Référence du modele

RE2000

Normes

IEEE 802.11a, 802.11n, 802.11g, 802.11b, 802.3u

Ports

Fast Ethernet, connecteur C7 pour cable ou prise d'alimentation

Boutons

Réinitialisation, Wi-Fi Protected Setup™ (Configuration protégée par Wi-Fi), Alimentation (modèle européen unique

Voyants

Alimentation/Wi-Fi Protected Setup, Ethernet (lien,activité)

Type de cablage

CAT5e

Antennes

2 (internes)

Amovable (o/n)

Non

Sécurité sans fil

Cryptage jusqu'à 128 bits

Conditions environnementales

Dimensions

125 × 92 × 33 ~mm

Poids

280 g

Puissance

Alimentation CA/CC interne

100-240 V, 50/60 Hz, 0,5 A

Certification

FCC, UL/cUL, ICES-003, RSS210, CE,

Température de fonctionnement de 0 à 40^

Température de stockage

de-20 à 60^

Humidité en fonctionnement

de 10 à 80%, non condensée

Humidity de stockage

de 5 à 90% , non condensée

Les specifications peuvent être modifiées sans préavis.

Rendez-vous sur linksys.com/support pour contacter notre service de support technique primé, disponible 24 h/24 et 7 j/7

Cisco, le logo Cisco et Linksys sont des marques commerciales ou déposées de Cisco et/ou de ses filiales aux Etats-Unis et dans d'autres pays. La liste des marques commerciales de Cisco est disponible sur www.cisco.com/go/trademarks. Toutes les autres marques commerciales mentionnées dans le present document sont la propriété de leurs détenteurs respectifs.

Guide de l'utilisateur

Introduction

Ce Guide de l'utilisateur peut vous aider à connecter le relat à votre réseau et à résoudre les problèmes les plus courants. Vous trouvez plus d'aide auprès de notre service à la clientèle primé, disponible 24 heures sur 24 à l'adresse www.linksys.com/support.

Contenu

Vue d'ensemble. 1

Comment installer le relais de portée 2

Comment ouvrir l'utilitaire Web? 5

Utilisation de la configuration

de l'accès Wi-Fi protégé 7

Comment utiliser l'inspection de site 10

Dépannage 11

Specifications. 14

Vue d'ensemble

Avant

Ce moyen indique l'objet de l'alimentation et de la configuration Wi-Fi Protected Setup. ÀpRES la configuration initiale, si vous utilisez des péripériques clients, comme une imprimante sans fil, compatibles avec la configuration de l'accès Wi-Fi protégé, vous pouvez utiliser cette option pour configurer automatiquement les paramètres de sécurité de votre réseau sans fil.

Power (Alimentation) Lorsque le relais est allumé, réinitialisé avec les paramètres par défaut ou que son microcode est mis à niveau, le voyant clignote lentement (toutes les 3 secondes environ). Lorsque le relais est prét à l'emploi, le voyant reste allumé. En cas d'erreur, il clignote rapidement (toutes les secondes environ); débranchez le relais de la prise murale, attendez deux secondes et rebranchez-le.

Wi-Fi Protected Setup (Configuration de l'accès Wi-Fi protégé) Quand la configuration de l'accès Wi-Fi protégé est active, levoyant clignote lentement(toutes les 2 secondes environ)pendant deux minutes. Une fois l'accès Wi-Fi protégé configuré, levoyant reste allumé. En cas d'erreur, il clignote rapidement(toutes les secondes environ)pendant deux minutes;veuillage patienter et réessayer.

Partie supérieure

Commutateur marche/arrêt Uniquement pour les versions européennes des relat.

Reset (Réinitialisation) Maintenez ce bouton de réinitialisation appuyé pendant environ cinq secondes pour rétablier les paramètres par défaut du relais. Vous pouvez aussi restaurer les paramètres par défaut sur l'écran Administration >Factory Defaults (Paramètres par défaut) de l'utilitaire Web du relais.

Bouton Wi-Fi Protected Setup (Configuration de l'accès Wi-Fi protégé) Àprous la configuration initiale, si vous utilise des péripériques client compatibles, comme les imprimantes sans fil, avec la configuration de l'accès Wi-Fi protégé, vous pouvez utiliser cette option pour configurer automatiquement les paramètres de sécurité de votre réseau sans fil. Pour utiliser la configuration de l'accès Wi-Fi protégé, consultez « Utilisation de la configuration de l'accès Wi-Fi protégé » à la page 7.

Partie inférieure

Ethernet (vert) Grêce aux câbles Ethernet (également appelés câbles réseaux) reliés aux ports Ethernet, vous pouvez connecter les périhériques Ethernet à votre réseau sans fil.

Levoyant vert s'allume lorsqu'un périphérique Ethernet est connecté et actif sur ce port. Levoyant clignote lorsque le relais envoie ou recoit des données sur le port Ethernet.

Comment installer le relais de portée

1. Insérez le CD de configuration dans un ordinateur connecté au routeur du réseau. Vous doivent vous placer pres du routeur ou du point d'accès et utiliser un ordinateur en réseau.

IMPORTANT

Installez le relais pres de l'ordinateur et du routeur pour garantir un signal sans fil fort. Vous pourrez le déplacer après.

1. Lorsque l'utilitaire de configuration démarre, lisez les conditions de la licence, puis cliquez sur Next (Suivant). Vous étés alors invite à brancher votre reliais au secteur.

1. Branchez votre relatais sur une prise électrique. Voitre relatais recherche les réseaux sans fil. La liste des réseaux s'affiche.

2. Sélectionnéz le réseau à utiliser, puis cliquez sur Next (Suvivant).

1. Entrez le mot de passer de votre réseau, puis cliquez sur OK.

-OU-

Si vous réseau est caché (vous routeur ne diffuse pas son nom), cliquez sur My network is hidden (Mon réseau est caché), entreprises les renseignements de leur réseau et cliquez sur OK.

1. Cliquez sur Next (Suvient). Voitre relais est configuré et vous âtes invite à le poser à son emplacement définitif.

CONSEIL

Pour deailles performances, positionnez le relais à un endroit où le signal de votre routeur ou point d'accès est suffisamment fort (force d'au moins 60%).

1. Mettez le reliais à son emplacement et cliquez sur Next (Suivant). Voitre routeur teste la connexion sans fil de votre reliais et vous prévient si vous nevez effectuer des réglages supplémentaires.

CONSEIL

You pouvez aussi connecter le relais de portée grâce à la configuration de l'accès Wi-

Fi protégé. Pour en savoir plus, consultez

« Utilisation de la configuration de l'accès Wi-Fi protégé » à la page 7.

Comment changer de mode d'alimentation?

Vous pouvez brancher directement la prise intégrée du relais à une prise électrique murale. Pour le brancher à un ordinateur de bureau ou portable, retirez la prise intégrée et utilisez un cable c.a.

1. Appuyez sur le loquet de blocage de la prise et retirez la prise c.a. en la faisant glisser du relais.

1. Faites glisser la couverture de la pince dans la fente où se trouvait la prise c.a., puis connectez le cable c.a. au connecteur d'alimentation.

Comment ouvrir l'utilitaire Web?

Une fois le relais configura à l'aide du logiciel d'installation (sur CD-ROM), il est préts à être utilisé. Toutefois, si vous désirez modifier ses paramètres avancés, utilisez l'utilitaire Web du relais.

Si le relais n'est pas encore configuré

Utilisation d'un ordinateur cable :

1. Servez-vous du cable Ethernet (réseau) inclus pour connecter votre reliais à votre ordinateur.
2. Ouvrez un navigateur Web. Si vous avez défini une page de démarrage par défaut dans votre navigateur, la boîte de dialogue User Name and Password (Nom d'utilisateur et mot de passer) du relais s'ouvre automatiquement. Si la page de démarrage par défaut est vierge, entrez l'adresse de n'importe qu'elle page Web qui fonctionne pour que la boîte de dialogue User Name and Password (Nom d'utilisateur et mot de passer) du relais puisse s'ouvrir.

1. Laissez le champ User Name (Nom d'utilisateur) vierge et entrez le mot de passer par défaut : admin.
2. Cliquez sur OK. Vous etes connecte à l'utilitaire Web de votre relatis.

Utilisation d'un ordinateur sans fil :

1. Repérez le nom du réseau sans fil du relais (SSID). Le relais est fourni avec un SSID préconfiguré sur LinksysExtenderxxxxx dans l'inspection de site sans fil de votre ordinateur, où xxxxx représentée les cinq derniers chiffres du numéro de série de votre relais.
2. Connectez votre ordinateur au réseau sans fil du relais. Reportez-vous à la documentation du système d'exploitation de votre ordinateur ou à l'aide en ligne pour plus d'instructions.
3. Ouvrez un navigateur Web. Si vous avez défini une page de démarrage par défaut dans votre navigateur, la boîte de dialogue User Name and Password (Nom d'utilisateur et mot de passer) du relais s'ouvre automatiquement. Si la page de démarrage par défaut est vierge, entrez l'adresse de n'importe qu'elle page Web qui fonctionne pour que la boîte de dialogue User Name and Password (Nom d'utilisateur et mot de passer) du relais puisse s'ouvrir.

1. Laissez le champ User Name (Nom d'utilisateur) vierge et entrez le mot de passer par défaut : admin.
2. Cliquez sur OK. Vous \/estes connecté à l'utilitaire Web de votre relatis.

Si le relais est déjà configuré

Sur un ordinateur sous Microsoft Windows XP :

CONSEIL

Pour suivre ces instructions, vous doivent activer la fonction UPnP sous Windows XP. Pour activer la fonction UPnP:

1. Cliquez sur Start, Control Panel, Add or Remove Program (Démarrer, Panneau de configuration, Ajouter ou supprimer des programmes), puis cliquez sur Add/Remove Windows Components (Ajouter ou supprimer des composants Windows).
2. Sélectionnez Network Services (Services réseau), puis cliquez sur Details (Détails).

3. Sélectionnez UPnP User Interface (Interface utiliser Plug-and-Play universel), puis cliquez sur OK.

4. Ouvrez Windows Explorer, puis cliquez sur My Network Places (Favoris réseau) dans le panneau de gauche. L'icône RE1000/RE2000 apparaît dans le panneau droit. (Vous devrez peut-être modifier les paramètres de votre pare-feu pour autoriser l'affichage des ordinateurs en réseau. Consultez l'aide de votre système d'exploitation pour en savoir plus.)

5. Cliquez deux fois sur l'icone RE1000/RE2000. Vote navigateur Internet s'ouvre, et le système vous invite à entrer votre nom d'utilisateur (UserID) et votre mot de passer (Password).
6. Laissez le champ du nom d'utilisateur vide, puis saisissez le mot de passer que vous avez créé lors de la configuration.
7. Cliquez sur OK.

Sur un ordinateur sous Microsoft Windows 7 ou 8, ou Vista :

1. Ouvrez l'explorateur Windows (ou l'explorateur de fichiers sous Windows 8), puis cliquez sur Network (Réseau). L'icône RE1000/RE2000 apparait dans le panneau droit. (Vous devrez peut-être modifier les paramètres de votre pare-feu pour autoriser l'affichage des ordinateurs en réseau. Consultez l'aide de votre système d'exploitation pour en savoir plus.)
2. Cliquez à l'aide du bouton droit sur l'icone RE1000/RE2000, puis sur Properties (Propriétés). Cliquez sur le lien de l'adresse dans Device webpage (Page Web du périphérique). Voitre navigateur Internet s'ouvre et le système vous invite à entrer votre nom d'utilisateur (UserID) et votre mot de passer (Password).
3. Laissez le champ du nom d'utilisateur vide, puis saisissez le mot de passer que vous avez créé.
4. Cliquez sur OK.

Sur un ordinateur sous Mac OS X :

Tous les ordinateurs Mac sont configurés avec la technologie de réseauage « Bonjour », l'application que Mac utilise pour communiquer avec les apparèils de base tels que les téléphones cellulaires et les iPod.

1. Ouvrez Safari, cliquez sur I'icone en forme de livre, puis sur Bonjour dans le panneau de gauche. L'icone RE1000/RE2000 apparait en bas du panneau droit.
2. Cliquez deux fois sur l'icone RE1000/RE2000. Vous étés invite à entrer un nom d'utilisateur (UserID) et un mot de passer (Password).
3. Laissez le champ du nom d'utilisateur vide, puis saisissez le mot de passer que vous avez créé.
4. Cliquez sur OK.

Comment se servir de l'utilitaire Web?

Si vous modifiez des paramètres, vous doivent utiliser Save Settings (Enregistrer les paramètres) pour appliquer vos modifications ou sur Cancel Changes (Annuler les modifications) pour les abandonner. Ces commandes sont situées en bas de chaque écran. Cliquez sur Help (Aide) à droite de l'écran pour en savoir plus sur les options des écrans.

Utilisation de la configuration de l'accès Wi-Fi protégé

La configuration de l'accès Wi-Fi protégé simplifie la connexion de votre relais au réseau et de vos autres périphériques au relais.

Activité duvoyant de la configuration de l'accès Wi-Fi protégé

• Lorsque la configuration de l'accès Wi-Fi protégé est active, levoyant clignote lentement. Une fois l'accès Wi-Fi protégé configuré, levoyant reste allumé.
• En cas d'erreur, il clignote rapidement pendant deux minutes; veuillez patienter et réessayer.
• Attendez que levoyant demeure allumé avant de commencer la session suivante de configuration de l'accès Wi-Fi protégé.

Connexion du relais à un point d'accès existant

Si vous point d'accès ou votre routeur le prend en charge, vous pouvez utiliser la configuration de l'accès Wi-Fi protégé pour connecter le relais de portée au point d'accès ou au routeur. Choisissez l'une des méthodes de configuration ci-dessous pour connecter le relais.

REMARQUE

Si vous disposez d'un point d'accès ou d'un routeur qui ne prend pas en charge la configuration de l'accès Wi-Fi protégé, notez les paramètres sans fil et configurer manuellement le relais.

Connexion avec le bouton Wi-Fi Protected Setup (Configuration de l'accès Wi-Fi protégé)

Suivez cette méthode si vous routeur ou votre point d'accès est équipé d'un bouton Wi-Fi Protected Setup (Configuration de l'accès Wi-Fi protégé).

1. Appuyez sur le bouton Wi-Fi Protected Setup (Configuration de l'accès Wi-Fi protégé) du relais.
2. Cliquez sur le bouton Wi-Fi Protected Setup de l'écran Wi-Fi Protected Setup du routeur (le cas échéant) OU maintainez appuyé le bouton Wi-Fi Protected Setup du routeur pendant une seconde. Lorsque le relais est connecté, levoyant de la configuration de l'accès Wi-Fi protégé du relais reste allumé.
3. Si vous avons utilisé l'écran Wi-Fi Protected Setup du relais, cliquez sur OK dans cet écran dans les deux minutes suivantes.

Connexion avec le NIP du relais de portée

Le NIP (numéro d'identification personnel) de la configuration de l'accès Wi-Fi protégé se trouve sur l'étiquette du relais. Servez-vous de cette méthode uniquement si l'utilitaire d'administration de votre routeur possède un menu Wi-Fi Protected Setup (configuration de l'accès Wi-Fi protégé).

1. If your router asks for the client's PIN number, enter this number 14727030 in your router device.

2. Entrez le NIP du relais dans le champ approprié de l'écran Wi-Fi Protected Setup de votre routeur, puis cliquez sur Register (Enregistrer). Lorsque le relais est connecté, levoyant de la configuration de l'accès Wi-Fi protégé du relais reste allumé.

3. Cliquez sur OK.

Connexion de péripériques à votre réseau avec le relais

Si vous possédez des péripériques réseaux, comme une imprimante sans fil, qui prend en charge la configuration de l'accès Wi-Fi protégé, servez-vous en pour les connecter à votre réseau sans fil. Choisissez l'une des méthodes ci-dessous pour connecter un péripérisque à votre réseau.

REMARQUE

La configuration de l'accès Wi-Fi protégé s'effectue un périhérique client à la fois. Répétez la procédure pour chaque périhérique client prénant en charge la configuration de l'accès Wi-Fi protégé.

Connexion avec le bouton Wi-Fi Protected Setup (Configuration de l'accès Wi-Fi protégé)

Suivez cette méthode si votre périphérique client est équipé d'un bouton Wi-Fi Protected Setup (Configuration de l'accès Wi-Fi protégé).

1. Appuyez sur le bouton Wi-Fi Protected Setup (Configuration de l'accès Wi-Fi protégé) du périhérique client.
2. Cliquez sur le bouton Wi-Fi Protected Setup de l'écran Wi-Fi Protected Setup du relais (le cas échéant) OU maintainez appuyé le bouton Wi-Fi Protected Setup sur le haut du panneau du relais pendant une seconde. Lorsque le relais est connecté, le voyant de la configuration de l'accès Wi-Fi protégé du relais reste allumé.
3. Cliquez sur OK dans l'écran Wi-Fi Protected Setup du relais dans les deux minutes.

Connexion avec le NIP du périphérique client

Suivez cette méthode si votre périphérique client possède un NIP (numéro d'identification personnel) pour la configuration de l'accès Wi-Fi protégé.

1. If your client device has a Wi-Fi Protected SetupTM PIN number, enter that number here and then click Register

2. Entrez le NIP du périphérique client dans le champ correspondant de la page Wi-Fi Protected Setup du relais.

3. Cliquez sur le bouton Register (Enregister) de la page Wi-Fi Protected Setup du relais. Lorsque le relais est connecté, levoyant de la configuration de l'accès Wi-Fi protégé du relais reste allumé.
4. Cliquez sur OK dans l'écran Wi-Fi Protected Setup du relais dans les deux minutes.

Connexion avec le NIP du relais

Utilisez cette méthode si vous peripheralique client demande le NIP du relais.

1. If your client asks for the Router's PIN number, enter this number 76201196 in your client device.

2. Sur le péripérisque client, entrez le NIP indiqué dans la page Wi-Fi Protected Setup (Configuration de l'accès Wi-Fi protégé) du relais (le NIP est également inscrit sur une étiquette apposée sous le relais). Lorsque le relais est connecté, levoyant de la configuration de l'accès Wi-Fi protégé du relais reste allumé.

3. Cliquez sur OK dans l'écran Wi-Fi Protected Setup du relais dans les deux minutes.

CONSEIL

Si vous utilisez des périhériques clients non compatibles avec la configuration de l'accès Wi-Fi protégé, prenez en note les paramètres sans fil et configurez ces clients manuellement.

Comment utiliser l'inspection de site

L' étude des sites permet d'obtenir un aperçu de tous les points d'accès ou routeurs sans fil qui se trouvent à portée du relais.

Pour ouvrir la page d'inspection de site :

1. Lancez l'utilitaire Web (voir « Comment ouvrir l'utilitaire Web? » à la page 5).
2. Cliquez sur l'onglet Wireless (sans fil), puis sur la page Site Survey (inspection des sites).

Select ( Sélectionner) : Pour étabrir une connexion à un réseau sans fil, cliquez sur le bouton situé à côté du nom du réseau sans fil (SSID) dans la colonne Sélectionner, puis cliquez sur Connecter.

SSID: Affiche le nom des réseaux sans fil voisins.

GHz : Affiche la bande radio (en GHz) des réseaux sans fil voisins. (Cette colonne n'est disponible que pour le RE2000.)

Signal Strength (Force du signal): Affiche la position relative des points d'accès en indiquant la puissance du signal sans fil reçu: 1 barre = 20%, 2 barres = 40%, 3 barres = 60%, 4 barres = 80%, 5 barres = 100%. Si vous n'obtenez aucune barre, le relais est placé trop loin du point d'accès en avant. Essayez de garder une force de signal entre 60% et 100% pour des performances optimes. Une inspection de site minutieuse permet de garder cette valeur dans une portée acceptable pour bénéficier de performances optimes.

Security (Sécurité) : Affiche le mode de sécurité utilisé par les points d'accès voisins. Si le réseau prend en charge la configuration protégée par Wi-Fi (WPS), l'icone correspondante apparait également.

Pour associier votre reliais à un point d'accès ou à un routeur connu :

1. Prenez note du SSID et de la phrase de vérification avec lesquels votre point d'accès ou votre routeur sans fil est actuellément configuré. Ce renseignement sera utile pour poursuivre la configuration après l'inspection de site.
2. Sélectionnez le nom du réseau (SSID) que vous pouze utiliser avec votre relais en cliquant sur le bouton correspondant dans la colonne Select (Sélectionner).
3. Cliquez sur Connect (Se connecter). Vous doivent entre la phrase de vérification du réseau sans fil. L'information de sécurité exigée dans cet écran doit correspondre aux réglages de sécurité sans fil de votre point d'accès ou routeur.

1. Entrez la phrase de vérification et cliquez sur Save Settings (Enregister les paramètres). Les paramètres sans fil de votre relais devraient être configurés. L'interface sans fil redémarre et le relais s'associe au point d'accès ou au routeur que vous avez choisi.

Dépannage

IMPORTANT

Votre relais RE1000 ne fonctionne que sur des réseaux de 2,4 GHz, il ne peut pas être utilisé sur des réseaux de 5 GHz. Notre relais RE2000 fonctionne sur les deux réseaux: 2,4 GHz ou 5 GHz.

Impossible de connecter votre reliais

Vérifiez les positions de votre routeur et de votre relais

Pour la première configuration, il est conseilé de placer votre relatifs prés du routeur. Une fois la configuration du relatifs terminée, vous pouvez le débrancher et le poser à son emplacement final.
- Pour réduire les obstacles au signal, vous pouvez essayer de placer le relais et le routeur à différents endroits.
- Évitez de placer le routeur et le relais pres d'objects métalliques, de murs en maconnerie et de surfaces réfléchissantes comme des vitres ou des miroirs.
- Évitez de placer le routeur et le relais près d'autres apparèils électroniques qui peuvent creer des interférences du signal.

Si vous utilisez la configuration de l'accès Wi-Fi protégé pour vous connecter

• Attendez que levoyant de configuration de l'accès Wi-Fi protégé arrêté de clignoter avant d'essayer de reconnectcer.

Impossible d'acceder à votre relatais de portée

Pour acceder à votre relais de portée, vous devez être connecté à votre propre réseau. Si vous disposez d'un accès Internet sans fil, vous vous âtes peut-être connecté accidentellement à un autre réseau sans fil.

Pour les instructions pour ordinateur Mac, consultez « Pour régler le problème sur les ordinateurs sous Mac: » à la page 12.

Pour régler le problème sur les ordinateurs sous Windows :

1. Sur votre bureau Windows, cliquez avec le bouton droit de la souris sur l'icone sans fil de la barre d'etat système.

1. Cliquez sur Afficher les réseaux sans fil disponibles. Une liste des réseaux déetectés apparait.

Disable Status Repair

View Available Wireless Networks

Change Windows Firewall settings

Open Network Connections

1. Cliquez sur le nom de votre propre réseau, puis sur Se connecter. Dans l'exemple ci-dessous, l'ordinateur était connecté à un autre réseau sans fil appelé JimsRouter. Le nom du bon réseau, BronzeEagle dans cet exemple, est indiqué comme sélectionné.

1. Si on vous demande d'entrez une clé réseau, tapez votre mot de passer (clé de sécurité) dans les champs Clé réseau et Confirmez la clé réseau, puis cliquez sur Se connecter.

Votre ordinateur se connecte au réseau et vous devriez à présent pouvoir acceder à l'utilitaire Web du relais.

Pour régler le problème sur les ordinateurs sous Mac :

1. Dans la barre de menu en haut de l'écran, cliquez sur l'icone AirPort. Une liste des réseaux sans fil apparaît. Cisco Connect a automatiquement attribué un nom à votre réseau.

Dans l'exemple ci-dessous, l'ordinateur était connecté à un autre réseau sans fil appelé JimsRouter. Le nom du réseau Linksys série E, BronzeEagle dans cet exemple, est indiqué comme sélectionné.

1. Cliquez sur le nom du réseau sans fil du routeur auquel votre reliais est connecté.
2. Tapez votre mot de passer pour le réseau sans fil (la clé de sécurité) dans le champ Mot de passer, puis cliquez sur OK.

Votre ordinateur se connecte au réseau et vous devriez à présent pouvoir acceder à l'utilitaire Web du relais.

Votre connexion rencontres des problèmes intermittents

Quand vous positionnez votre reliais de portée, mettez-le dans un endroit où la force du signal est supérieure à 60% pour obtenir des performances optimes.

Specifications

Linksys RE1000

Nom du modele	Linksys RE1000
Description du modele	Prolongateur de portée sans fil N
Numéro de modele	RE1000
Normes	IEEE 802.11n, 802.11g, 802.11b, 802.3u
Ports	Fast Ethernet, connecteurs C7 pour cable c.a. ou pince localisée
Touches	Reset (Réinitialiser), Wi-Fi Protected SetupTM (Configuration de l'accès Wi-Fi protégé), Alimentation (moderne européen uniquement)
Voyants	Alimentation/Wi-Fi Protected Setup, Ethernet (lien, activités)
Câblage	Catégorie 5e
Nombre d'antennes	2 (internes)
Amovable (O/N)	Non
Sécurité sans fil	Wi-Fi Protected AccessTM 2 (WPA2), Wi-Fi Protected AccessTM (WPA), WEP
Bits de clé de sécurité	Cryptage de données jusqu'à 128 bits

Environnement d'exploitation

Dimensions	125 x 92 x 33 mm (4,92 x 3,62 x 1,29 po)
Poids	280 g (9,9 oz)
Alimentation	Bloc d'alimentation c.a.-c.c. interne 100 à 240 V, 50 à 60 Hz, 0,5 A
Homologations	FCC, UL/cUL, ICES-003, RSS210, CE, Wi-Fi (IEEE 802.11b/g/n), WPA2™, WMM® Wi-Fi Protected Setup™
Températures de fonctionnement	0 à 40 °C (32 à 104 °F)
Températures de stockage	-20 à 60 °C (-4 à 140 °F)
Humidité (fonctionnement)	10 à 80 %, sans condensation
Humidité (entreposeage)	5 à 90 %, sans condensation

Les specifications peuvent changer sans préavis.

Linksys RE2000

Nom du modele

Linksys RE2000

Description du modele

Prolongateur de portée sans fil N double bande

Numéro de modulo

RE2000

Normes

IEEE 802.11a, 802.11n, 802.11g, 802.11b, 802.3u

Ports

Fast Ethernet, connecteurs C7 pour cable c.a. ou pince localisée

Touches

Reset (Réinitialiser), Wi-Fi Protected Setup™ (Configuration de l'accès Wi-Fi protégé), Alimentation (moderne européen uniquement)

Voyants

Alimentation/Wi-Fi Protected Setup, Ethernet (lien, activités)

Câblage

Categorié 5e

Nombre d'antennes

2 (internes)

Amovable (O/N)

Non

Sécurité sans fil

Bits de clé de sécurité

Cryptage de données jusqu'à 128 bits

Environnement d'exploitation

Dimensions

125 × 92 × 33 ~mm (4,92 x 3,62 x 1,29 po)

Poids

280 g (9,9 oz)

Alimentation

Bloc d'alimentation c.a.-c.c. interne

100 à 240 V, 50 à 60 Hz, 0,5 A

Homologations

FCC, UL/cUL, ICES-003, RSS210, CE,

0 à 40 °C (32 à 104 °F)

fonctionnement

-20 à 60^ (-4 à 140^ )

Temperatures de stockage

10 à 80%, sans condensation

Humidité (fonctionnement)

5 à 90%, sans condensation

Humidité (entreposage)

Les specifications peuvent changer sans préavis.

Visitez le site linksys.com/support pour acceder au service d'assistance technique primé, disponible 24 h par jour, 7 jours par semaine

Cisco, le logo Cisco et Linksys sont des marques de commerce ou des marques déposées de Cisco ou de ses sociétés associées aux États-Unis et dans d'autres pays.
Vous trouvrez une liste des marques de commerce de Cisco à l'adresse www.cisco.com/go/trademarks. Les autres marques mentionnées dans ce document sont la propriété de leur détenteur respectif.
