VP-30 - Ventilateur FAGOR - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Ventilateur mural
Marque	Fagor
Modèle	VP-30
Dimensions (approx.)	Diamètre 30 cm (pâles), hauteur 35 cm, profondeur 25 cm
Poids (approx.)	3,5 kg
Alimentation	220-240 V, 50 Hz (vérifier sur l'appareil)
Consommation (estimée)	40-60 W
Vitesses	3 vitesses (faible, moyenne, haute)
Temporisateur	Minuterie jusqu'à 3 heures (180 min) + position continu
Oscillation	Oui, commande à l'arrière du moteur
Inclinaison	Réglage manuel vers le haut ou bas
Fixation murale	Support mural inclus, hauteur minimale d'installation 2,3 m
Matériau	Plastique et métal
Entretien	Nettoyer avec un chiffon humide, pas de solvants. Lubrifier l'axe du moteur.
Sécurité	Ne pas utiliser en salle de bain ou pièce humide. Ne pas immerger.
Pièces détachées	Grilles avant/arrière, pâles, écrous, support mural. Service agréé Fagor.
Garantie	Garantie légale constructeur (selon pays)
Usage	Usage domestique uniquement, en intérieur

FOIRE AUX QUESTIONS - VP-30 FAGOR

Comment assembler le ventilateur VP-30 ?

Suivez les étapes : fixez la grille arrière sur le moteur à l'aide de l'écrou, puis insérez les pâles et fixez-les avec l'écrou, et enfin enclenchez la grille avant en fermant le clip.

Comment utiliser le temporisateur ?

Tournez le temporisateur dans le sens horaire pour programmer jusqu'à 3 heures (180). Pour un fonctionnement continu, placez-le sur la position 'CONT'. Pour éteindre, mettez sur '0'.

Comment faire osciller le ventilateur ?

Appuyez sur la commande d'oscillation (à l'arrière du moteur) pour l'activer. Pour arrêter, tirez la commande vers le haut.

Comment nettoyer le ventilateur ?

Débranchez d'abord l'appareil. Nettoyez les pâles avec un chiffon doux légèrement humide et du savon doux. N'utilisez pas de solvants. Lubrifiez l'axe du moteur avec quelques gouttes d'huile.

À quelle hauteur installer le ventilateur mural ?

La hauteur minimale d'installation est de 2,3 m du sol. Utilisez le support mural comme gabarit et fixez-le solidement.

Que faire si le ventilateur ne tourne pas ?

Vérifiez que le sélecteur n'est pas sur '0' et que l'appareil est branché. Assurez-vous que les pâles tournent librement. Si le problème persiste, contactez un service technique agréé.

Puis-je utiliser ce ventilateur dans une salle de bain ?

Non, le ventilateur ne doit pas être utilisé dans des pièces humides comme une salle de bain ou une douche, ni à des températures supérieures à 40°C.

Comment régler l'inclinaison ?

Inclinez manuellement le carcasse moteur vers le haut ou le bas selon votre besoin.

Comment changer la vitesse ?

Tournez le sélecteur (ou tirez le cordon sélecteur) sur les positions 1 (faible), 2 (moyenne) ou 3 (haute). Position 0 pour éteindre.

Où se procurer des pièces de rechange ?

Adressez-vous à un service d'assistance technique agréé Fagor pour obtenir des pièces d'origine comme les pâles, grilles ou écrous.

MODE D'EMPLOI VP-30 FAGOR

Le fabricant se réserve le droit de modifier les modèles décrit dans le présente notice.

Ces appareils sont conformes aux directrices de la Directive Européenne de Compatibilité Électromagnétique 89/336/CEE.

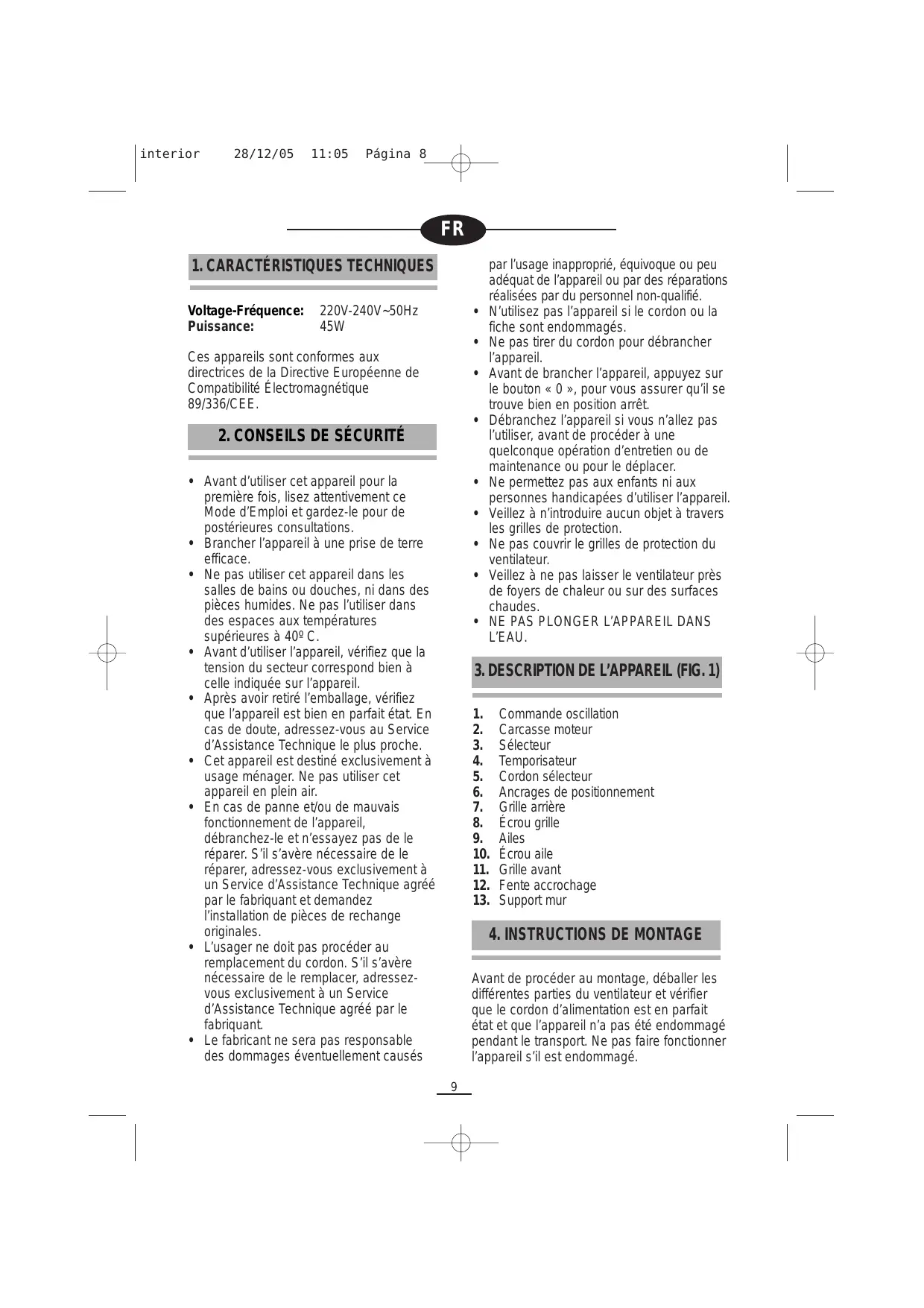

2. CONSEILS DE SÉCURITÉ

• Avant d'utiliser cet appareil pour la première fois, lisez attentivement ce Mode d'Emploi et gardez-le pour de postérieures consultations.
• Brancher l'appareil à une prise de terre efficace.
• Ne pas utiliser cet appareil dans les salles de bains ou douches, ni dans des pièces humides. Ne pas l'utiliser dans des espaces aux températures supérieures à 40° C.
• Avant d'utiliser l'appareil, vérifiez que la tension du secteur correspond bien à celle indiquée sur l'appareil.
• Après avoir retiré l'emballage, vérifiez que l'appareil est bien en parfait état. En cas de doute, adressez-vous au Service d'Assistance Technique le plus proche.
• Cet appareil est destiné exclusivement à usage ménager. Ne pas utiliser cet appareil en plein air.
• En cas de panne et/ou de mauvais fonctionnement de l'appareil, débranchez-le et n'essayez pas de le réparer. S'il s'avère nécessaire de le réparer, adressez-vous exclusivement à un Service d'Assistance Technique agréé par le fabriquant et demandez l'installation de pièces de rechange originales.
• L'usager ne doit pas procéder au remplacement du cordon. S'il s'avère nécessaire de le remplacer, adressez-vous exclusivement à un Service d'Assistance Technique agréé par le fabriquant.
• Le fabricant ne sera pas responsable des dommages éventuellement causés

par l'usage inapproprié, équivoque ou peu adéquat de l'appareil ou par des réparations réalisées par du personnel non-qualifié.

• N'utilisez pas l'appareil si le cordon ou la fiche sont endommagés.
• Ne pas tirer du cordon pour débrancher l'appareil.
• Avant de brancher l'appareil, appuyez sur le bouton « 0 », pour vous assurer qu'il se trouve bien en position arrêt.
• Débranchez l'appareil si vous n'allez pas l'utiliser, avant de procéder à une quelconque opération d'entretien ou de maintenance ou pour le déplacer.
• Ne permettez pas aux enfants ni aux personnes handicapées d'utiliser l'appareil.
• Veillez à n'introduire aucun objet à travers les grilles de protection.
• Ne pas couvrir le grilles de protection du ventilateur.
• Veillez à ne pas laisser le ventilateur près de foyers de chaleur ou sur des surfaces chaudes.
• NE PAS PLONGER L'APPAREIL DANS L'EAU.

3. DESCRIPTION DE L'APPAREIL (FIG. 1)

1. Commande oscillation
2. Carcasse moteur
3. Sélecteur
4. Temporisateur
5. Cordon sélecteur
6. Ancrages de positionnement
7. Grille arrière
8. Écrou grille
9. Ailes
10. Écrou aile
11. Grille avant
12. Fente accrochage
13. Support mur

4. INSTRUCTIONS DE MONTAGE

Avant de procéder au montage, déballer les différentes parties du ventilateur et vérifier que le cordon d'alimentation est en parfait état et que l'appareil n'a pas été endommagé pendant le transport. Ne pas faire fonctionner l'appareil s'il est endommagé.

Montage du ventilateur (Fig. 2)

1. Retirer les écrous (8 et 10) qui sont vissés sur l'axe du moteur (sens contraire aux aiguilles d'une montre) et celui de la carcasse du moteur (sens des aiguilles d'une montre) respectivement.
2. Monter la grille arrière (7) sur la carcasse du moteur (2) et la fixer à l'aide de l'écrou pour grille (8) en s'aidant des ancrages de positionnement (6).
3. Introduire les ailes (9) sur l'axe du moteur, en les fixant à l'aide de l'écrou (10). Vérifier l'absence de frottement des ailes en les faisant tourner manuellement. Les ailes doivent tourner librement. Si ce n'est pas le cas, répéter la démarche à partir du point 2.
4. Monter la grille avant (11) et exercer une légère pression jusqu'à la faire encastrer dans l'anneau en plastique.
5. Fermer le clip de sécurité en vissant la vis.

Installation du ventilateur au mur (Fig. 3 et 4)

• Veiller à installer le ventilateur de telle sorte que la prise de courant soit accessible pour l'usager.
• Utiliser le support mural comme gabarit, marquer l'emplacement des trous à réaliser avec une perceuse. Insérer ensuite les chevilles et fixer fermement le support à l'aide des vis.
• Accrocher le ventilateur sur le support.
• Ne pas installer le ventilateur à une hauteur inférieure à 2,3m.

5. INSTRUCTIONS DE FONCTIONNEMENT

• Situer le sélecteur (3) sur la position "0" afin de s'assurer que le ventilateur est éteint et le brancher au secteur.
• Situer le sélecteur (3) sur l'une des positions 1,2 ou 3, pour sélectionner la vitesse souhaitée.
• Pour éteindre le ventilateur, faire tourner le sélecteur (3) et le situer sur l'une des positions "0".

Vitesses:

0 Hors circuit
1 Faible
2 Moyenne
3 Haute

NOTE: Vous pouvez contrôler le sélecteur (3) en tirant du cordon sélecteur (5) (Fig. 5)

6. OSCILLATION

La commande d'oscillation (1) se trouve à l'arrière du moteur. Pour que le ventilateur oscille, appuyer sur la commande d'oscillation. Pour arrêter l'oscillation, tirer de la commande vers le haut. (Fig.6)

7. INCLINAISON

Le ventilateur peut être orienté manuellement vers le haut ou vers le bas (Fig.7)

8. TEMPORISATEUR

Pour faire fonctionner le ventilateur durant une période de temps déterminée, faire tourner le temporisateur (4) dans les sens des aiguilles d'une montre pour le situer sur le temps souhaité. Le temps maximum programmable est de 3 heures ("180").

Pour un fonctionnement continu, faire tourner le temporisateur (4) pour le situer sur la position "CONT".

Pour débrancher le ventilateur du secteur, situer le temporisateur (4) sur la position "0".

9. MAINTENANCE ET ENTRETIEN

• Avant de procéder à une quelconque opération d'entretien, situer le sélecteur (3) sur la position "0" et débrancher l'appareil.
• Pour décrocher l'appareil pour son nettoyage, suivre les instructions de montage en sens inverse.
• NE PAS PLONGER L'APPAREIL DANS L'EAU.

• Appliquer quelques gouttes de lubrifiant sur l'axe du moteur pour éviter la corrosion.

• Lavez, si nécessaire, les ailes à l'eau tiède avec un peu de savon doux neutre.

• Les ailes peuvent également être nettoyées avec un chiffon doux légèrement humide.
• Nettoyer l'extérieur du moteur avec un chiffon légèrement humide.
• Ne pas utiliser de solvants ni de produits abrasifs pour nettoyer le ventilateur.

10. INFORMATION POUR LA CORRECTE GESTION DES RÉSIDUS D'APPAREILS ÉLECTRIQUES ET ÉLECTRONIQUES

A la fin de la vie utile de l'appareil, ce dernier ne doit pas être éliminé mélangé aux ordures ménagères brutes.

Il peut être porté aux centres

spécifiques de collecte, agréés par les administrations locales, ou aux prestataires qui facilitent ce service.

L'élimination séparée d'un déchet d'électroménager permet d'éviter d'éventuelles conséquences négatives pour l'environnement et la santé, dérivées d'une élimination inadéquate, tout en facilitant le traitement et le recyclage des matériaux qu'il contient, avec la considérable économie d'énergie et de ressources que cela implique.

Afin de souligner l'obligation de collaborer à la collecte sélective, le marquage ci-dessus apposé sur le produit vise à rappeler la non-utilisation des conteneurs traditionnels pour son élimination.

Pour davantage d'information, contacter les autorités locales ou votre revendeur.
