VP-30 - Ventilátor FAGOR - Ingyenes használati útmutató

Termék típusa	Fali ventilátor
Márka	Fagor
Modell	VP-30
Méretek (kb.)	30 cm átmérő (lapátok), 35 cm magasság, 25 cm mélység
Tömeg (kb.)	3,5 kg
Tápfeszültség	220-240 V, 50 Hz (ellenőrizze a készüléken)
Fogyasztás (becsült)	40-60 W
Sebességfokozatok	3 sebesség (alacsony, közepes, magas)
Időzítő	Időzítő akár 3 óráig (180 perc) + folyamatos üzemmód
Oszcilláció	Igen, kapcsoló a motor hátulján
Dönthetőség	Kézi beállítás felfelé vagy lefelé
Fali rögzítés	Tartozék fali konzol, minimális telepítési magasság 2,3 m
Anyag	Műanyag és fém
Karbantartás	Nedves ruhával tisztítható, oldószerek nélkül. Kenje meg a motor tengelyét.
Biztonság	Ne használja fürdőszobában vagy nedves helyiségben. Ne merítse vízbe.
Pótalkatrészek	Első/hátsó rácsok, lapátok, anyák, fali konzol. Fagor hivatalos szerviz.
Garancia	Gyártói jogi garancia (országtól függően)
Használat	Kizárólag háztartási használatra, beltérben

Gyakran ismételt kérdések - VP-30 FAGOR

Hogyan szereljem össze a VP-30 ventilátort?

Kövesse a lépéseket: rögzítse a hátsó rácsot a motorhoz az anya segítségével, majd helyezze be a lapátokat és rögzítse az anyával, végül pattintsa a első rácsot a klip lezárásával.

Hogyan használjam az időzítőt?

Forgassa az időzítőt az óramutató járásával megegyező irányba, hogy akár 3 órára (180 perc) programozza. Folyamatos működéshez állítsa 'CONT' állásba. Kikapcsoláshoz tegye '0'-ra.

Hogyan kapcsoljam be az oszcillációt?

Nyomja meg az oszcilláció kapcsolót (a motor hátulján) a bekapcsoláshoz. A leállításhoz húzza fel a kapcsolót.

Hogyan tisztítsam a ventilátort?

Először húzza ki a készüléket. Tisztítsa a lapátokat egy enyhén nedves, puha ruhával és enyhe szappannal. Ne használjon oldószereket. Kenje meg a motor tengelyét néhány csepp olajjal.

Milyen magasra szereljem a fali ventilátort?

A minimális telepítési magasság a talajtól 2,3 m. Használja a fali konzolt sablonként, és rögzítse szilárdan.

Mit tegyek, ha a ventilátor nem indul?

Ellenőrizze, hogy a kapcsoló nincs-e '0' állásban, és hogy a készülék be van-e dugva. Győződjön meg, hogy a lapátok szabadon forognak. Ha a probléma továbbra is fennáll, lépjen kapcsolatba egy hivatalos szervizzel.

Használhatom ezt a ventilátort fürdőszobában?

Nem, a ventilátort nem szabad nedves helyiségekben, például fürdőszobában vagy zuhanyzóban használni, valamint 40°C feletti hőmérsékleten sem.

Hogyan állítsam be a dőlésszöget?

Kézzel döntse meg a motorházat felfelé vagy lefelé az igény szerint.

Hogyan váltsak sebességet?

Forgassa a kapcsolót (vagy húzza meg a kapcsolózsinórt) az 1 (alacsony), 2 (közepes) vagy 3 (magas) állásba. A 0 állásban kikapcsol.

Hol szerezhetek be pótalkatrészeket?

Forduljon egy Fagor hivatalos szervizközponthoz eredeti alkatrészekért, mint a lapátok, rácsok vagy anyák.

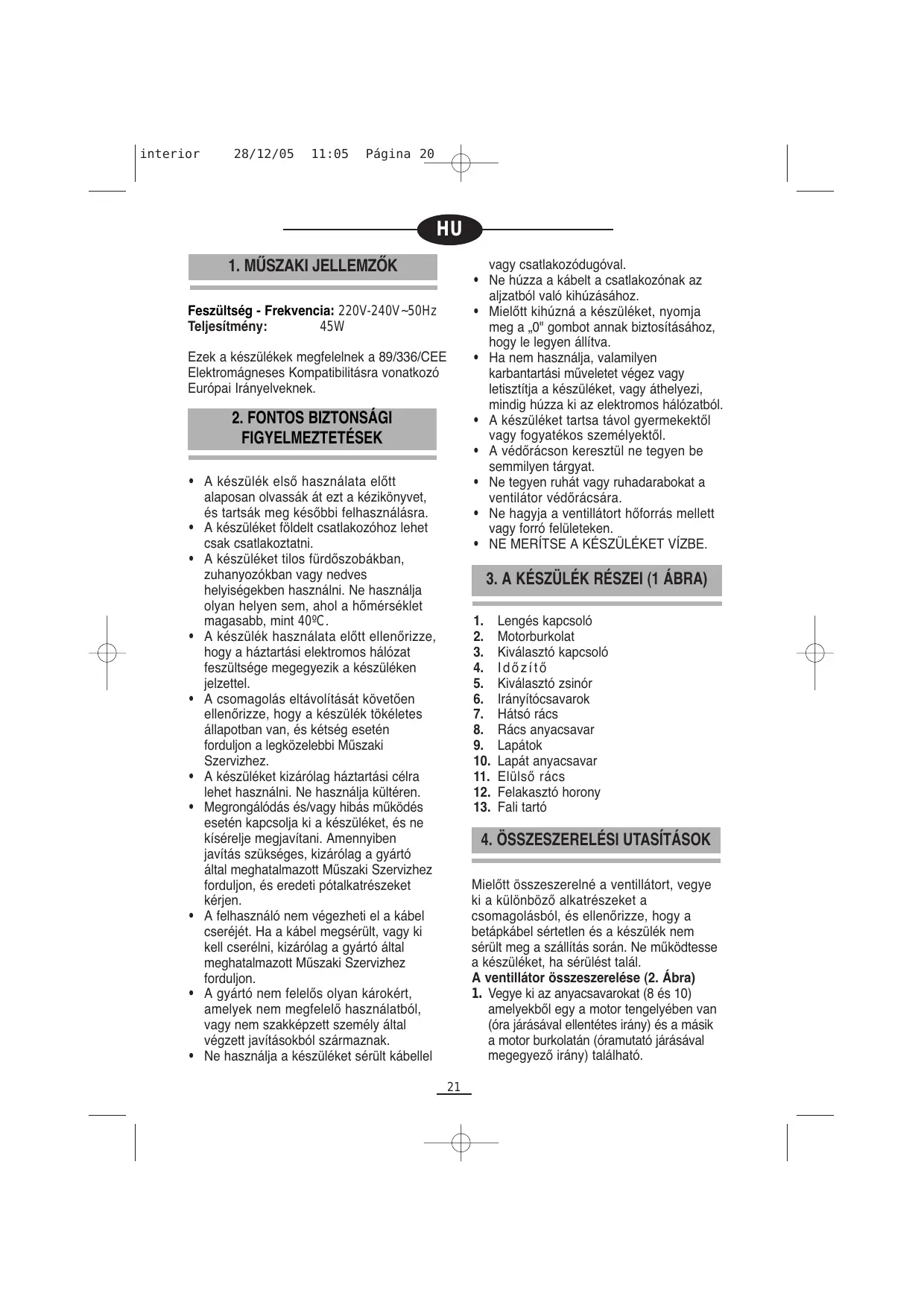

HASZNÁLATI ÚTMUTATÓ VP-30 FAGOR

A gyártó fenntartja magának a jogot a használati útmutatóban közölt műszaki adatok megváltoztatására.

Feszültség - Frekvencia: 220V-240V\~50Hz Teljesítmény: 45W

Ezek a készülékek megfelelnek a 89/336/CEE Elektromágneses Kompatibilitásra vonatkozó Európai Irányelveknek.

2. FONTOS BIZTONSÁGI FIGYELMEZTETÉSEK

• A készülék első használata előtt alaposan olvassák át ezt a kézikönyvet, és tartsák meg későbbi felhasználásra.
• A készüléket földelt csatlakozóhoz lehet csak csatlakoztatni.
• A készüléket tilos fürdőszobákban, zuhanyozókban vagy nedves helyiségekben használni. Ne használja olyan helyen sem, ahol a hömérséklet magasabb, mint 40°C.
• A készülék használata előtt ellenőrizze, hogy a háztartási elektromos hálózat feszültsége megegyezik a készüléken jelzettel.
• A csomagolás eltávolítását követően ellenőrizze, hogy a készülék tökéletes állapotban van, és kétség esetén forduljon a legközelebbi Műszaki Szervizhez.
• A készüléket kizárólag háztartási célra lehet használni. Ne használja kültéren.
• Megrongálódás és/vagy hibás működés esetén kapcsolja ki a készüléket, és ne kísérelje megjavítani. Amennyiben javítás szükséges, kizárólag a gyártó által meghatalmazott Műszaki Szervizhez forduljon, és eredeti pótalkatrészeket kérien.
• A felhasználó nem végezheti el a kábel cseréjét. Ha a kábel megsérült, vagy ki kell cserélni, kizárólag a gyártó által meghatalmazott Műszaki Szervizhez forduljon.
• A gyártó nem felelős olyan károkért, amelyek nem megfelelő használatból, vagy nem szakképzett személy által végzett javításokból származnak.
• Ne használja a készüléket sérült kábellel

vagy csatlakozódugóval.

• Ne húzza a kábelt a csatlakozónak az aljzatból való kihúzásához.
• Mielőtt kihúzná a készüléket, nyomja meg a „0“ gombot annak biztosításához, hogy le legyen állítva.
• Ha nem használja, valamilyen karbantartási műveletet végez vagy letisztítja a készüléket, vagy áthelyezi, mindig húzza ki az elektromos hálózatból.
• A készüléket tartsa távol gyermekektől vagy fogyatékos személyektől.
• A védőrácson keresztül ne tegyen be semmilyen tárgyat.
• Ne tegyen ruhát vagy ruhadarabokat a ventilátor védőrácsára.
• Ne hagyja a ventillátort höforrás mellett vagy forró felületeken.
  • NE MERÍTSE A KÉSZÜLÉKET VÍZBE.

3. A KÉSZÜLÉK RÉSZEI (1 ÁBRA)

1. Lengés kapcsoló
2. Motorburkolat
3. Kiválasztó kapcsoló
4. Időzítő
5. Kiválasztó zsinór
6. Irányítócsavarok
7. Hátsó rács
8. Rács anyacsavar
9. Lapátok
10. Lapát anyacsavar
11. Elülső rács
12. Felakasztó horony
13. Fali tartó

4. ÖSSZESZERELÉSI UTASÍTÁSOK

Mielőtt összeszerelné a ventillátort, vegye ki a különböző alkatrészeket a csomagolásból, és ellenőrizze, hogy a betápkábel sértetlen és a készülék nem sérült meg a szállítás során. Ne működtesse a készüléket, ha sérülést talál.

A ventilátor összeszerelése (2. Ábra)

1. Vegye ki az anyacsavarokat (8 és 10) amelyekből egy a motor tengelyében van (óra járásával ellentétes irány) és a másik a motor burkolatán (óramutató járásával megegyező irány) található.

2. Szerelje a hátsó rács rácsát (7) a motor burkolatára (2) és húzza meg az anyacsavarral (8) beirányítva az irányítócsavarhoz (6).

3. Tegye a lapátokat (9) a motor tengelyére, rögzítve a csavarokkal (10). Ellenőrizze, hogy a lapátok nem dörzsölődnek úgy, hogy kézzel megforgatja őket. A lapátoknak szabadon kell forogniuk, ellenkező esetben ismételje meg az eljárást a 2. ponttól.
4. Szerelje az elülső rácsot (11) és gyengén nyomja meg, amíg bemegy a műanyag keretbe.
5. Zárja be a biztonsági bilincset a csavar becsavarásával.

A ventilátor felszerelése a falra (3 és 4 Ábra)

• A ventillátort olyan helyre kell felszerelni, ahol a dugaszolóaljzat hozzáférhető a felhasználó számára.
• A fali tartó, mint sablon segítségével jelölje meg a lyukakat, és fúrja ki egy fúrószárral. Majd tegye be a tipliket és rögzítse erősen a tartót a csavarokkal.
• Akassza fel a ventillátort a tartóra.
• A ventillátort nem szabad 2,3 m feletti magasságra felszerelni.

5. MÜKÖDÉSI UTASÍTÁSOK

• Tegye a kiválasztó kapcsolót (3) "0" helyzetbe hogy a ventilátor ki legyen kapcsolva, és csatlakoztassa a hálózathoz.
• Válassza ki az 1 vagy 2, vagy 3-as állást a kiválasztón (3) a kívánt sebesség kiválasztásához.
• A ventilátor leállításához fordítsa a kapcsolót (3) bármelyik „0" helyzetbe. Sebesség:

0 Kikapcsolás

1 Alacsony
2 Közepes
3 Magas

MEGJEGYZÉS: a kiválasztó kapcsolót (3) a kiválasztó zsinór (5) meghúzásával szabályozhatja (5. Ábra)

6. LENGÓMOZGÁS

A lengőkapcsoló (1) a motor felett helyezkedik el, a hátsó részén. Ahhoz, hogy a ventilátor lengjen, nyomja meg a lengőkapcsolót. A lengés kikapcsolásához, húzza hátra a kapcsolót. (6. ábra)

7. ELHAJLÍTÁS

A ventillátort kézzel felfelé vagy lefelé irányíthatja. (7. Ábra)

8. IDÓZÍTŐ

Ha azt akarja, hogy a ventillátort egy meghatározott ideig működjön, forgassa el az időzítót (4) az óramutató járásának megfelelően, beállítva a kívánt időre. Az időzítő segítségével kiválasztható maximális idő 3 óra ("180"). Folyamatos működéshez forgassa el az időzítót (4) "CONT" helyzetbe. Az elektromos hálózatból való kikapcsoláshoz forgassa el az időzítót (4) "0" helyzetbe.

9. KARBANTARTÁS ÉS TISZTÍTÁS

• Tisztítás előtt tegye a kiválasztó kapcsolót (3) „0” állásba és húzza ki a készüléket a hálózatból.
• Ha a tisztításhoz le akarja venni a ventillátort, kövesse fordított sorrendben a szerelési utasításokat.
  • A VENTILLÁTORT NE MERÍTSE VÍZBE.
• Tegyen pár csepp kenőanyagot a motor tengelyére a korrózió elkerülése érdekében.
• A lapátokat le lehet mosni enyhén semleges tisztítószeres langyos vízzel.
• Le lehet tisztítani egy puha, enyhén nedves ruhával.
• Enyhén nedves ruhával törölje le a motor külső részét.
• Ne használjon oldószereket, sem dörzshatású termékeket a ventilátor tisztításához.

10. ELEKTROMOS ÉS ELEKTRONIKUS KÉSZÜLÉKEK MARADVÁNYAINAK MEGFELELŐ KEZELÉSÉRE VONATKOZÓ INFORMÁCIÓ

A hasznos élettartamának végére érkezett készüléket nem szabad a lakossági hulladékkal együtt kezelni. A leselejtezett termék az önkormányzatok által kijelölt

szelektív hulladékgyűjtőkben vagy az elhasználódott készülékek visszavételét végző kereskedőknél adható le. Az elektromos háztartási készülékek szelektív gyűjtése lehetővé teszi a nem megfelelően végzett hulladékkezelésből adódó, a környezetet és az egészséget veszélyeztető negatív hatások megelőzését és a készülék alkotórészeinek újrahasznosítását, melynek révén jelentős energia– és erőforrás– megtakarítás érhető el.

A szelektív hulladékgyűjtés kötelességének hangsúlyozása érdekében a terméken egy jelzés szerepel figyelmeztetésként, hogy ne használják a hagyományos konténereket ártalmatlanításukhoz.

További információért vegye fel a kapcsolatot a helyi hatósággal vagy a bolttal, ahol a terméket vásárolta.

CZ

1. TECHNICKÉ ÚDAJE

Napětí/Frekvence: 220V-240V\~50Hz

Příkon: 45W
