FL‑900R - Flash OLYMPUS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Flash électronique cobra pour appareils photo Olympus
Marque	Olympus
Modèle	FL-900R
Dimensions (L x H x P)	78 x 108 x 107 mm environ
Poids (sans piles)	318 g environ
Alimentation	4 piles AA (LR6) ou accumulateurs Ni-MH
Nombre de piles	4
Guidage (GN) à 100 ISO	50 m (zoom 85 mm)
Angle de couverture (zoom)	24 – 85 mm (optique 20 mm avec diffuseur)
Temps de recyclage	Environ 0,2 – 5,0 s (piles alcalines neuves)
Nombre d’éclairs (approximatif)	280 éclairs (piles alcalines neuves)
Modes de flash	TTL automatique, Manuel, Multi (stroboscopique), sans fil
Synchronisation	1er rideau, 2e rideau, haute vitesse (FP jusqu'à 1/8000 s)
Correction d’exposition	±3 IL par incréments de 0,3 IL
Commande sans fil	Oui (RC, multiple groupes)
Rotation de la tête	Verticale : 7 positions (0° à 90°) ; Horizontale : 270° (gauche/droite)
Affichage	Écran ACL rétroéclairé
Mise à jour du firmware	Via boîtier ou câble USB (avec logiciel Olympus)
Entretien et nettoyage	Essuyer avec un chiffon doux et sec ; éviter les solvants
Sécurité	Ne pas exposer à l'eau, aux chocs ou aux températures extrêmes
Pièces détachées et réparabilité	Contactez un centre agréé Olympus ; piles et diffuseur sont remplaçables
Informations générales	Flash compatible avec les appareils Olympus et Panasonic Micro 4/3

FOIRE AUX QUESTIONS - FL‑900R OLYMPUS

Comment allumer le flash Olympus FL-900R ?

Appuyez sur le bouton ON/OFF situé sur le côté du flash. L'écran ACL s'allume pour indiquer que le flash est prêt.

Quels types de piles utiliser dans le FL-900R ?

Utilisez 4 piles AA alcalines (LR6) ou de préférence des accumulateurs Ni-MH pour un recyclage plus rapide et une meilleure autonomie.

Comment basculer en mode manuel sur le FL-900R ?

Appuyez sur la touche MODE jusqu'à ce que M apparaisse sur l'écran. Vous pouvez alors régler la puissance de 1/1 à 1/128.

Le flash ne se déclenche pas, que faire ?

Vérifiez que les piles sont en bon état et insérées correctement. Assurez-vous que le flash est bien enclenché sur la griffe. Si le problème persiste, consultez la section de dépannage de la notice.

Comment utiliser le flash sans fil avec un appareil Olympus ?

Mettez le flash en mode RC (commande à distance). Sur l'appareil, activez le flash intégré en mode de contrôle. Vous pouvez régler les groupes et canaux depuis l'écran du flash.

Que signifie le clignotement du témoin de charge ?

Le clignotement indique que le flash est en cours de recyclage. Attendez qu'il reste allumé en continu pour prendre une photo.

Comment nettoyer le flash Olympus FL-900R ?

Utilisez un chiffon doux et sec pour essuyer le boîtier. N'utilisez pas de produits chimiques ou abrasifs. Protégez l'écran des rayures.

Puis-je utiliser le flash FL-900R sur un appareil non Olympus ?

Le flash est conçu pour les boîtiers Olympus et Panasonic Micro 4/3. Sur d'autres marques, il peut fonctionner en mode manuel mais les fonctions TTL ne seront pas supportées. Vérifiez la tension de déclenchement.

Comment mettre à jour le firmware du flash ?

Connectez le flash à un ordinateur via un câble USB (ou via l'appareil photo) et utilisez le logiciel Olympus Digital Camera Updater. Suivez les instructions à l'écran.

Que faire si l'écran du flash affiche 'Error' ?

Si un code d'erreur apparaît, retirez les piles pendant 10 secondes et réinsérez-les. Si l'erreur persiste, contactez le service client Olympus.

MODE D'EMPLOI FL‑900R OLYMPUS

Merci pour l'achat de ce produit Olympus. Pour assurer votre sécurité, veuillez lire ce mode d'emploi avant l'utilisation et gardez-le sous la main pour vous y référer ultérieurement.

Noms des pièces

① Diffuseur grand-angulaire ..... p. 50
② Zone d'émission de la lumière
③ Capteur de télécommande
④ Illuminateur AF/Fenêtre DEL
⑤ Récepteur automatique de lumière
⑥ Plaque de saisie de lumière ..... p. 50
⑦ Écran de commande ...... p. 41
⑧ Touche MODE ...... p. 44
⑨ Touche TEST/Voyant CHARGE
⑩ Touche OK
⑪ Touche de déverrouillage du réfl ecteur ...... p. 50
⑫ Voyant AUTO CHECK

⑬ Touche ON/OFF ...... p. 43
⑭ Bouton de déverrouillage ..... p. 42, 48
⑮ Loquet ...... p. 42, 48
⑯ Sélecteur
a: touche ZOOM (△)......p. 46
b: touche de compensation du flash (◀) ...... p. 46
c: touche de lumière DEL (▷) ..... p. 46
d: touche MENU/ (▽) ..... p. 46, 52
⑰ Support pour fl ash FLST-1 ..... p. 48
⑱ Dôme de diffusion ...... p. 51
⑲ Filtre IR ...... p. 51
⑳ Étui pour fl ash

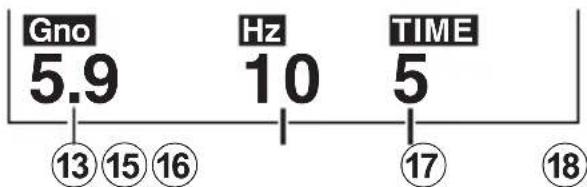

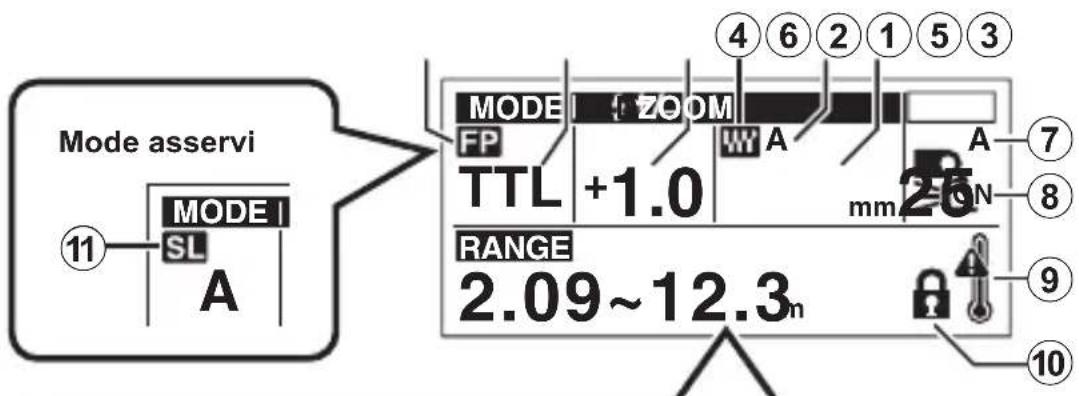

Modes AUTO TTL et AUTO

Mode M

Mode MULTI

Mode RC

① Flash super FP
② Mode de contrôle du flash ..... p. 44
③ Contrôle de l'intensité du flash ..... p. 46
④ QUATRE TIERS
⑤ Mode zoom.... p. 46
⑥ Position du zoom (angle de l'éclairage) ...... p. 46
⑦ Mode de lumière DEL...... p. 52
⑧ Lumière DEL......p. 46
⑨ Avertissement de température

⑩ Verrouillage des commandes ..... p. 46
⑪ Flash asservi ...... p. 54
⑫ Portée ...... p. 43
⑬ Nombre guide (GN) ...... p. 54
⑭ Distance de prise de vue optimale ......p. 44
⑮ Fréquence ...... p. 44
⑯ Nombre d'éclairs......p. 44
⑰ Groupe de mode RC ...... p. 48
⑱ Canal de mode RC ...... p. 48

Choisissez parmi les piles ci-dessous :

Piles NiMH AA (R6) (× 4)

Piles alcalines AA (R6) (× 4)

- Des piles au manganèse AA (R6) ne peuvent pas être utilisées.

Mise en place des piles

1 Ouvrir le couvercle du compartiment des piles.
2 Introduire les piles avec la polarité +/- correcte.
3 Refermer le couvercle du compartiment des piles.

Fixation à l'appareil photo

S'assurer que l'appareil photo et le flash électronique sont tous deux hors tension. Monter ou démonter le flash électronique alors que celui-ci et/ou l'appareil photo sont en marche risque de produire un dysfonctionnement.

- La présence de saletés ou d'eau sur les contacts peut provoquer un dysfonctionnement. Retirez toute trace de saleté, d'eau ou autre avant de fixer le fl ash sur l'appareil photo.

1 En maintenant appuyé le bouton de déverrouillage, faites glisser le loquet dans la direction opposée à la flèche [LOCK▶] pour déverrouiller le loquet (①).

2 Glissez le fl ash dans le sabot jusqu'à ce qu'il s'enclenche fermement (②).

3 Glissez le loquet dans la position [LOCK▶] (③).

- Pour retirer le flash, déverrouillez le loquet comme décrit à l'étape 1 et faites glisser le flash afin de le détacher de l'appareil photo.

Fixez le flash électronique à l'appareil photo et mettez l'appareil photo sous tension.

1 Appuyez sur la touche ON/OFF.

• L'affi chage de l'écran de commande s'allume.
- Pour éteindre de fl ash, appuyez de nouveau sur la touche ON/OFF.

- Changer les piles si le voyant CHARGE ne s'allume pas après :

10 secondes (piles NiMH)

30 secondes (piles alcalines)

- Éteignez le fl ash avant de remplacer les piles. Le remplacement des piles alors que le fl ash est sous tension pourrait entraîner un dysfonctionnement du fl ash.

- Si le voyant CHARGE et le voyant AUTO CHECK clignotent simultanément, les piles sont épuisées. Changer les piles.

• Le flash passe en mode veille lorsque l'appareil photo passe lui-même en mode veille.
• Si aucune action n'est exécutée pendant environ 60 minutes, le flash se mettra automatiquement hors tension. Appuyer sur la touche ON/OFF pour l'allumer.

Réglages et photographie de base

Prise de vue

1 Utilisez les commandes de l'appareil photo pour choisir le mode de flash.

- Reportez-vous au manuel de l'appareil photo pour en savoir plus.

2 Choisissez un mode de contrôle du fl ash (p. 44).

3 Appuyez à mi-course sur le déclencheur.

• L'appareil photo et le fl ash échangent les informations de prise de vue et la portée du flash s'affiche sur l'écran de commande.
- La portée du fl ash varie avec les réglages de l'appareil photo (sensibilité ISO, ouverture et longueur focale de l'objectif).

Mode de commande du flash

* Affiché selon la longueur focale de l'objectif.

4 Appuyez à fond sur le déclencheur pour prendre la photo.

- Le voyant AUTO CHECK clignote pendant environ 5 secondes après la prise de vue pour indiquer que le fl ash s'est déclenché avec succès.

• Lors de l'utilisation du flash, la lumière du flash pourrait être bloquée par le corps de l'objectif, le pare-soleil, etc.
• Le flash pourrait devenir chaud lorsqu'il se déclenche plusieurs fois à la suite, provoquant un endommagement ou des dysfonctionnements. Le flash ne doit pas être déclenché plus de 50 fois à la suite par intervalles de 2,5 secondes, après quoi il doit rester inutilisé pendant au moins 10 minutes.

Test de l'éclair

Pour déclencher un éclair test, appuyez sur le touche TEST pendant que le voyant CHARGE est allumé. Le voyant AUTO CHECK clignote pendant environ 5 secondes pour indiquer que le flash s'est déclenché avec succès. Si le voyant ne clignote pas, ajustez les réglages ou modifi er la distance du sujet.

Sélection d'un mode de contrôle du flash

Sélectionnez un mode de commande du flash en fonction de votre sujet et des conditions de prise de vue.

1 Appuyez sur la touche MODE.

- Les réglages s'affi chent.

2 Tournez le sélecteur pour choisir un mode de contrôle du fl ash.

• Vous pouvez aussi sélectionner le mode de contrôle du flash en appuyant sur la touche MODE.
• Les réglages associés (s'ils sont affichés) peuvent être sélectionnés en appuyant sur ◀▶ et modifiés en tournant le sélecteur.

3 Appuyez sur la touche OK pour valider les modifi cations.

Modes de contrôle du flash

Mode de commande du fl ash	Affi chage de l’écran de commande	Fonctionnement
TTL-AUTO		L’intensité de lumière du flash est contrôlée automatiquement en fonction du réglage de l’appareil photo. Le flash sera ajusté en fonction de la luminosité captée via l’objectif de l’appareil photo. Utilisez normalement ce mode avec un appareil photo avec possibilité de communication.
AUTO		Le fl ash sera ajusté en fonction de la luminosité capturée par le récepteur de lumière automatique sur le fl ash électronique. Avec un appareil photo avec possibilité de communication, ce mode ne peut être utilisé que lorsque l’appareil photo est un modèle compatible AUTO.
MANUAL		Le fl ash se déclenche selon l’intensité sélectionnée. L’écran indique la distance de prise de vue optimale, en fonction de l’intensité sélectionnée et des réglages de l’appareil photo.
FP TTLAUTO*1		Le mode Super FP *3 permet d’utiliser le fl ash à des vitesses d’obturation plus rapides que la vitesse de synchronisation du fl ash.FPs’affi che en modes [FP TTLAUTO] et [FP MANUAL].En mode [FP MANUAL], choisissez l’intensité du fl ash.
FP MANUAL*2
MULTI		Le fl ash se déclenche plusieurs fois selon une fréquence donnée. Vous pouvez choisir l’intensité du fl ash, la fréquence et le nombre de fois où le fl ash se déclenche. Le nombre maximal de fois où le fl ash peut se déclencher dépend de l’intensité du fl ash.
RC		Choisissez ce mode en cas de contrôle sans fil du flash.“Contrôle sans fil du fl ash” (p. 48)
SL AUTO*4		Le fl ash se déclenche en mode asservi.SLaffi che en modes [SL AUTO] et [SL MANUAL]. “Mode esclave” (p. 54)
SL MANUAL*2

Modifi cation des réglages

Utilisation du sélecteur

Vous pouvez accéder aux options souvent utilisées via le sélecteur.

Touche Fonction
ZOOM(△)	Appuyez sur la touche ZOOM (△) pour afficher les réglages et tournez le sélecteur pour régler manuellement l'angle de l'éclairage. Appuyez sur la touche OK pour valider les modifi cations.“M” s'affiche à l'écran lorsque l'angle de l'éclairage est réglé manuellement.
(Z)(◀)	Appuyez sur la touche ⚫️ (◀) pour afficher les réglages et tournez le sélecteur pour régler la compensation du flash jusqu'à ±5. Appuyez sur la touche OK pour valider les modifi cations.Cette valeur est combinée avec les ajustements de la compensation du fl ash effectués avec l'appareil photo.
(D)	Si vous appuyez d'abord sur la touche MENU/Ⓧ(▽) et sélectionnez [Manual] pour [LED Mode] (p. 52), vous pouvez activer et désactiver manuellement la lumière DEL. Appuyez une fois sur la touche ⚫️(▷) pour activer la lumière DEL et à nouveau pour la désactiver.L'icône ⚫️s'affi che lorsque la lumière DEL est activée.
MENU/Ⓧ(▽)	Appuyez sur la touche MENU/Ⓧ(▽) pour afficher les réglages personnalisés. Reportez-vous à “Utilisation des menus” à la page 52. La pression de la touche MENU/Ⓧ(▽) pendant 2 s permet de verrouiller les commandes du flash (verrouillage des commandes). Vous pouvez déverrouiller les commandes en appuyant à nouveau sur la touche MENU/Ⓧ(▽) pendant 2 s.L'icône ⚫️s'affiche lorsque les commandes sont verrouillées.La fonction de lumière DEL de la touche ⚫️(▷) et la fonction de test de l'éclair de la touche TEST ne sont pas concernées par le verrouillage des commandes.

Utilisation de l'écran de con

L'écran de commande permet de sélectionner des éléments et de choisir des options, par exemple lors du paramétrage de réglages associés après avoir choisi un mode de contrôle du flash à l'aide de la touche MODE.

1 Appuyez sur la touche OK.

- Le dernier élément sélectionné est en surbrillance.

2 Appuyez sur △▽◀▶ pour mettre en surbrillance des éléments et appuyez sur la touche OK pour les sélectionner.

- Les réglages s'affi chent.

3 Tournez le sélecteur pour modifi er l'élément sélectionné.

- Vous pouvez sélectionner les autres réglages (s'ils sont affi chés) en appuyant sur ◀◀.

4 Appuyez sur la touche OK pour valider les modifi cations.

Options disponibles

Option Description
MODE (mode de contrôle du fl ash)	Choisissez le mode de contrôle du fl ash (p. 44).
ZOOM (angle d’éclairage) Choisissez l’angle de l’éclairage (p. 46).
‡+/- (compensation du fl ash)	Modifiez la compensation du flash (p. 46).
Gno (nombre guide)	Ajustez le niveau du flash (p. 44).
Hz (fréquence)	Choisissez la fréquence et le nombre d’éclairs pour le mode MULTI (p. 44).
TIME (nombre d’éclairs)
GROUP (groupe)	Choisissez un groupe et un canal de communication pour le mode RC (p. 48).
CH (canal)
ISO (sensibilité ISO)	Sélectionnez la sensibilité ISO et l’ouverture pour les appareils photo qui n’échangent pas d’informations de prise de vue avec le fl ash (p. 54).
F (ouverture)

Contrôle sans fil du flash

Le contrôle sans fil est disponible avec les appareils photo numériques Olympus prenant en charge le mode RC. L'unité est contrôlée au moyen d'un flash installé sur l'appareil photo. Il peut également être installé sur un appareil photo pour le contrôle sans fil de plusieurs unités de flashes distants.

- Puisque la communication est effectuée par l'émission du flash de l'appareil photo, la portée de positionnement du flash varie avec l'appareil photo. Pour connaître les appareils prenant en charge ce système, reportez-vous au manuel de l'appareil photo.

Contrôle à distance du flash

Réglages du flash

1 Sélectionnez le mode RC sur l'appareil photo.
2 Choisissez [RC] comme mode de contrôle du fl ash (p. 44).

- Appuyez sur MODE et tournez le sélecteur pour sélectionner un mode de contrôle du fl ash.

3 Utilisez le fl ash pour sélectionner le canal et le groupe.

- Sélectionnez les réglages à l'aide de ◀◀▶ et tournez le sélecteur pour les modifi er.

GROUP	Groupe	L'appareil photo peut ajuster les réglages du fl ash séparément pour 3 groupes au maximum ; choisissez le groupe auquel le fl ash appartient.
CH	Canal Réglez	l'appareil photo et le fl ash sur le même canal.

4 Appuyez sur la touche OK pour valider les modifi cations.

- Les réglages de chaque groupe, notamment le mode de contrôle du flash, l'intensité et la compensation du flash, peuvent être modifiés depuis l'appareil photo.

Placement d'unités de flash sans fil

1 Fixez le support fourni.

- En maintenant appuyé le bouton de déverrouillage, faites glisser le loquet dans la direction opposée à la flèche [LOCK▶] pour déverrouiller le loquet (①).

• Fixez fermement le flash sur le support (2).

• Glissez le loquet dans la position [LOCK▶] pour verrouiller le fl ash dans sa position.
• Pour retirer le fl ash, déverrouillez le loquet et faites glisser le flash afin de le détacher du support.

2 Positionnez le flash avec le capteur de télécommande faisant face à l'appareil photo.

• Nous recommandons l'utilisation d'un seul groupe de trois unités de flash à distance au maximum.
• Prenez une photo test après le positionnement.
• Le flash pourrait ne pas se déclencher en raison de l'angle ou de la distance entre l'appareil photo et l'objet.

Utilisation du flash pour commander d'autres flashes

Modification des réglages du flash et de l'appareil photo

1 Fixez le flash sur l'appareil photo (p. 42).
2 Sélectionnez le mode RC sur l'appareil photo.
3 Choisissez [TTL-AUTO] comme mode de contrôle du flash (p. 44).

Autres options de fl ash

Fixer l'angle d'irradiation

Pointez la tête du fl ash vers un mur ou un plafond pour photographier avec la lumière réfléchie du flash. La zone illuminée aux portées de 0,6 à 1,0 m n'est pas correcte ; pointez le fl ash vers le bas.

1 En appuyant sur la touche d'orientation du réfl ecteur, tournez la zone d'émission de lumière verticalement et horizontalement.

Utilisation du diffuseur

Utilisation pour des angles d'éclairage supérieurs à 12 mm (24 mm en format 135). L'affichage ZOOM clignote si la longueur focale de l'objectif est en dessous de 12 mm.

1 Sortir le diffuseur grand-angulaire et le placer sur la section émettant la lumière.

• L'affi chage de la portée estimée change lorsque le diffuseur grand-angulaire est utilisé.

- Vous avez le choix entre un angle de 7, 8 ou 10 mm.

- Ne pas incliner le diffuseur grand-angulaire vers le haut.

• L'affi chage ZOOM clignote si la longueur focale de l'objectif est supérieure à 12 mm.

Utilisation de la plaque de saisie de la lumière

La plaque de saisie de la lumière réfléchit la lumière du flash pour créer un effet de saisie de lumière.

1 Glissez en dehors la plaque de saisie de lumière.
2 Tout en appuyant sur la touche de déverrouillage du réflecteur, orientez la tête du flash vers le haut.

Si vous fixez le dôme de diffusion fourni, la lumière du flash est diffusée sur une zone plus large afi n de créer un éclairage indirect plus doux.

- Insérez les languettes situées à l'intérieur du dôme de diffusion dans les encoches correspondantes en haut du flash, puis fixez le dôme comme illustré.

• La fixation du dôme réduit l'intensité du flash.
• Pour retirer le dôme, tirez vers vous la languette située en bas, comme illustré.

Utilisation du filtre IR

Fixez le filtre IR lorsque vous utilisez le flash pour commander d'autres flashes en mode RC.

- Insérez les languettes situées à l'intérieur du filtre IR dans les encoches correspondantes en haut du flash, puis fixez le filtre comme illustré.

- Pour retirer le fi ltre, tirez vers vous la languette située en bas, comme illustré.

Utilisation des menus

Servez-vous des menus pour paramétrer les réglages afin de faciliter l'utilisation.

1 Appuyez sur la touche MENU(∇).

• Le menu s'affi che.

2 Utilisez △▽ pour sélectionner les éléments et tournez le sélecteur pour les modifi er.

3 Appuyez sur la touche OK pour valider les modifi cations.

Réglages par défaut indiqués par

Fonction Option Description
AF Illum. Mode(Illuminateur AF)	Auto L'appareil photo contrôle l'illuminateur AF.
	Off Illuminateur AF désactivé.
LED Mode(Mode de lumièreDEL)	Auto	La lumière DEL s'active automatiquement pendant l'enregistrement vidéo.
	Manual	La touche de la lumière DEL (▷) permet d'activer ou de désactiver la lumière DEL.
	Off Lumière DEL désactivée.
LED Brightness(Luminosité de la lumière DEL)	1/1 – 1/32(Par défaut : 1/8)	Ajustez la luminosité de la DEL.
Front Charge Ind.(indicateur de charge)	Auto	La lumière DEL clignote lorsque le fl ash est prêt (modes [RC], [SL AUTO] et [SL MANUAL] uniquement).
	Off	Indicateur de charge désactivé ; la lumière DEL ne clignote pas lorsque le fl ash est prêt.
Back Light Mode(mode rétro-éclairage)	Auto	Le rétro-éclairage s'allume lorsque les commandes du fl ash sont utilisées.
	On	Le rétro-éclairage reste allumé en permanence.
	Off Rétro-éclairage éteint.
Back Light Timer(délai d'extinction auto)Slave Mode(affi chage du mode asservi)	1s – 15s(Par défaut : 5s)On	Choisissez le délai (en secondes) au bout duquel le rétro-éclairage s'éteint automatiquement lorsqu'aucune opération n'est effectuée.L'affichage du contrôle du flash indique le mode du fl ash.
	Off	L'affichage du contrôle du flash n'indique pas le mode du fl ash.
Flash Cable(câble de fl ash)	On Le câble du fl	ash est utilisé.
	Off Le câble du fl	ash n'est pas utilisé.
Zoom Display(affi chage du zoom)	FT	Affi chez les valeurs de longueurs focales des objectifs FOUR THIRDS.
	135F	Affi che les valeurs équivalentes au format 135.
m/ft(unités de distance)	m Les distances	sont affi chées en mètres.
	ft Les distances	sont affi chées en pieds.
Wide Panel(détection du diffuseur grand-angulaire)	On	Le fl ash détecte la position du diffuseur grand-angulaire. L'angle d'éclairage est ajusté automatiquement.
	Off	Le fl ash ne détecte pas la position du diffuseur grand-angulaire.
GN(affi chage du nombre guide)	On	L'émission du fl ash est indiquée comme nombre guide.
	Off	L'émission du fl ash est indiquée comme valeur relative.
Auto Mode Source contrôle du fl ash)	Camera	Indique la portée du fl ash calculée par l'appareil photo dans le mode de contrôle du fl ash AUTO.
	Flash	Indique l'ouverture et la sensibilité ISO actuelles. "Appareils photo ne communiquant pas avec le fl ash" (p. 54)
Reset(réinitialisation)	No	Les réglages par défaut ne sont pas restaurés.
	Yes Restaurez les réglages par défaut.

Appareils photo ne communiquant pas avec le fl ash

Lorsque le flash est raccordé à un appareil photo qui ne fournit pas les informations de prise de vue, il est possible de régler l'intensité du flash sur la valeur mesurée par le flash ou de la modifier au préalable à l'aide des commandes du flash. Vous pouvez également configurer le flash afin de l'utiliser comme flash asservi avec des appareils photo ne disposant pas d'un mode RC.

AUTO

Le flash modifie automatiquement l'intensité afin d'obtenir des résultats optimaux.

1 Réglez le mode de contrôle du fl ash sur [AUTO] (p. 44).
2 Adaptez l'angle de l'éclairage à la longueur focale de l'objectif (p. 46).

3 Sélectionnez [Flash] pour [Auto Mode Source] sur l'écran du menu (p. 53).

- La sensibilité ISO et l'ouverture sont affi chées.

4 Ajustez l'ouverture et la sensibilité ISO (p. 46).

- Si les valeurs sélectionnées sont en dehors de la portée de contrôle du flash, [ISO] et [F] clignotent sur l'affichage. Le voyant AUTO CHECK clignote pendant environ 5 secondes après le déclenchement de l'obturateur pour indiquer que le fl ash s'est déclenché avec succès.

MANUAL

Choisissez le nombre guide.

1 Réglez le mode de contrôle du fl ash sur [MANUAL] (p. 44).

2 Ajustez le niveau du fl ash (p. 46).

Le flash peut être déclenché à distance en synchro avec tout flash déclenché par d'autres unités.

1 Réglez le mode de contrôle du fl ash sur [SL AUTO] ou [SL MANUAL] (p. 44).

2 Positionnez le flash.

- Le flash ne peut pas être utilisé avec des appareils photo nécessitant un pré-éclair.

- Le flash pourrait se déclencher en réponse à des unités de flash utilisées par d'autres photographes.

Précautions de sécurité

Lisez attentivement les AVERTISSEMENTS et les PRÉCAUTIONS pour assurer une utilisation sûre. Ces précautions de sécurité protègent les utilisateurs et les autres personnes et permettent d'éviter la détérioration des biens.

AVERTISSEMENT

Si le produit est utilisé sans tenir compte de l'information donnée sous ce symbole, des blessures ou la mort risquent d'en résulter.

• Ne pas utiliser le flash dans des emplacements pouvant être sujets à des gaz inflammables ou explosifs. Sinon, une combustion ou une explosion risque de se produire.
• Ne pas directement souder, modifier, remodeler ou démonter le produit.
• Ne pas couvrir la zone d'émission de lumière du flash avec vos mains et ne pas toucher la zone d'émission de lumière immédiatement après un déclenchement continu. Vous pourriez vous brûler.
• De l'eau et des particules étrangères infiltrées à l'intérieur de l'appareil pourraient entraîner un incendie ou une électrocution. Si le dispositif est immergé dans de l'eau ou exposé à de l'eau ou si des substances étrangères sont présentes à l'intérieur du dispositif, mettez-le immédiatement hors tension et retirez les piles avec soin. Contacter votre revendeur ou un centre de réparation agréé Olympus.
• Afin d'éviter un accident de la route, ne pas diriger directement le flash sur une personne conduisant un véhicule motorisé.
• Ne pas utiliser le flash ou l'illuminateur AF à proximité de personnes (en particulier des enfants). Tenir le flash hors de la portée des enfants. La lumière du flash peut provoquer des traumatismes oculaires.
• Ne pas utiliser de piles non spécifiées pour l'utilisation avec ce produit.
• Ne pas mélanger des piles usées et neuves ou des piles provenant de fabricants différents.
• Ne pas raccorder de substances telles que du métal aux bornes (+) ou (−) des piles.

ATTENTION

Le non-respect des précautions indiquées par ce symbole peut entraîner des blessures ou des dommages matériels.

• Si vous remarquez des anomalies comme une odeur, du bruit ou de la fumée, arrêtez d'utiliser l'appareil. Sinon, un incendie ou une brûlure pourrait résulter. Retirez les piles précautionneusement en évitant de vous brûler et prenez contact avec votre revendeur ou consultez un centre de réparation agréé Olympus.
• Ne pas manipuler avec les mains mouillées. Risque de dysfonctionnement et d'électrocution.

- N'utilisez pas les piles et ne les rangez pas dans des lieux exposés à des températures extrêmement élevées, comme en plein soleil, dans un véhicule fermé par une journée ensoleillée ou près d'un radiateur.

- Un déclenchement continu peut avoir des effets néfastes sur la santé.

- La présence de saletés ou d'eau sur les contacts peut provoquer un dysfonctionnement. Retirez toute trace de saleté, d'eau ou autre avant de fixer le fl ash sur l'appareil photo.

Caractéristiques

MODÈLE N° FL-900R
Type de produit Flash électronique externe pour appareil photo numérique
Nombre guide 58 (ISO100), 14 (ISO100, en utilisant le diffuseur grand-angulaire)
Angle d'éclairement Couvre l'angle de vue d'objectifs 12 à 100 mm (équivalent à 24 à 200 mm en format 135)(Avec le diffuseur grand-angulaire : objectif 7 mm, équivalent à 14 mm en format 135)
Modes de fl ash TTL-AUTO, AUTO, MANUAL, FP TTLAUTO, FP MANUAL, MULTI, RC, SL AUTO, SL MANUAL
Durée d'émission de l'éclair du fl ash	Environ 1/20 000 à 1/500 de seconde (excepté en fl ash Super FP)
Nombre d'éclairs (à pleine puissance)*	Environ 200 fois (en utilisant des piles NiMH AA (R6)) Environ 160 fois (en utilisant des piles alcalines AA (R6))
Durée de recharge 2,5 secondes environ (avec des piles NiMH AA (R6))4,5 secondes environ (avec des piles alcalines AA (R6))(de l'activation totale à l'allumage du voyant CHARGE)*
Illuminateur AF Portée réelle : Environ de 1 à 5 m (dépend de l'appareil photo et de l'objectif utilisés)
Protection contre les liquides (classe)	Classe 1 (IPX1), équivalant à JISC0920/IEC60529 (mesures effectuées en interne)
Environnement d'exploitation	Température : -10 à 40 °CHumidité : 30 à 90 %
Dimensions 81,2 (L) × 121,4 (H) × 125,2 (P) mm (saillies exclues)
Poids 382 g (sans piles)

* Mesures obtenues lors de tests Olympus internes. Les chiffres réels peuvent varier en fonction des conditions de prise de vue.

Les caractéristiques techniques sont sujettes à modification sans préavis ni obligations de la part du fabricant.

Pour les utilisateurs en Amérique du Nord, Amérique Centrale, Amérique du Sud et aux Caraïbes

Notice FCC

Cet appareil est conforme aux normes de la Section 15 des directives FCC. Son utilisation est soumise aux deux conditions suivantes : (1) Cet appareil ne doit pas causer d'interférences radioélectriques, et (2) cet appareil doit pouvoir résister à toutes les interférences, y compris celles susceptibles d'entraver son bon fonctionnement.

Toute modification non autorisée peut annuler la permission accordée à l'utilisateur de se servir de ce matériel.

Pour les utilisateurs en Europe

Le symbole [poubelle sur roue barrée d'une croix WEEE annexe IV] indique une collecte séparée des déchets d'équipements électriques et électroniques dans les pays de l'UE.

Veuillez ne pas jeter l'équipement dans les ordures domestiques.

A utiliser pour la mise au rebut de ces types d'équipements conformément aux systèmes de traitement et de collecte disponibles dans votre pays.

Support technique (États-Unis / Canada)

Aide en ligne 24/24h, 7/7 jours : http://www.olympusamerica.com/support Ligne téléphonique de support : Tél. [phone] (appel gratuit) Notre centre d'appels clients est ouvert de de 9 h à 21 h (du lundi au vendredi) Heure de l'Est Email : [e-mail]

Support technique européen

Visitez notre site à l'adresse

http://www.olympus-europa.com

ou appelez le : 00800 - 67 10 83 00 (appel gratuit)

+49 40 - 237 73 899 (appel payant)
