SDV5122P - Antenne TV PHILIPS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Antenne TV intérieure
Marque	Philips
Modèle	SDV5122P
Dimensions (L x H x P)	320 x 180 x 50 mm
Poids	250 g
Alimentation	5 V DC via adaptateur secteur (inclus)
Consommation électrique	2 W
Bande de fréquence	VHF (174-230 MHz) / UHF (470-862 MHz)
Gain maximal	30 dB
Impédance	75 ohms
Connecteur	Femelle IEC (coaxial)
Amplificateur intégré	Oui, avec interrupteur marche/arrêt
Fonctions principales	Réception TNT HD, amplificateur intégré, faible consommation
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon doux et sec
Conditions de fonctionnement	Température : 0°C à 40°C ; humidité : 20% à 80%
Température de stockage	-20°C à 60°C
Sécurité	Ne pas exposer à la pluie ou à l'humidité ; ne pas ouvrir le boîtier
Pièces détachées et réparabilité	Indice de réparabilité : 8.4/10 ; pièces disponibles via service agréé Philips
Contenu de l'emballage	Antenne, adaptateur secteur, câble coaxial, notice d'utilisation
Garantie	2 ans (hors usage abusif)

FOIRE AUX QUESTIONS - SDV5122P PHILIPS

Comment connecter l'antenne Philips SDV5122P à mon téléviseur ?

Connectez le câble coaxial fourni à la prise ANT IN de votre téléviseur, puis branchez l'antenne sur une prise électrique via l'adaptateur secteur.

Faut-il utiliser l'amplificateur intégré ?

L'amplificateur améliore la réception, surtout si vous êtes éloigné de l'émetteur. Placez l'interrupteur sur ON pour activer l'amplification.

Quelle est la portée de l'antenne ?

La portée dépend de l'environnement, mais elle peut capter des signaux jusqu'à 30-50 km en conditions dégagées.

Puis-je utiliser cette antenne pour la radio FM ?

Non, l'antenne Philips SDV5122P est conçue uniquement pour la réception TV VHF/UHF (TNT).

Que faire si je ne capte pas toutes les chaînes ?

Essayez de déplacer l'antenne vers une fenêtre ou un étage supérieur. Activez l'amplificateur et relancez une recherche automatique des chaînes sur le téléviseur.

Comment nettoyer l'antenne SDV5122P ?

Débranchez l'antenne avant tout nettoyage. Utilisez un chiffon doux légèrement humide, sans solvants. Évitez de mouiller les connecteurs.

L'antenne fonctionne-t-elle en déplacement (camping-car) ?

Oui, elle peut être utilisée en intérieur, mais elle nécessite une alimentation secteur. Pour un usage nomade, préférez un modèle 12V.

Que faire si l'antenne ne s'allume pas ?

Vérifiez que l'adaptateur secteur est bien branché et que la prise fonctionne. Si le voyant ne s'allume pas, contactez le service après-vente Philips.

Puis-je remplacer le câble coaxial ?

Oui, le câble est amovible. Utilisez un câble coaxial standard de type IEC 60728-4 avec connecteur femelle.

Où trouver la notice complète en français ?

La notice complète est disponible en téléchargement gratuit sur le site notice-facile.com ou directement sur le portail support de Philips.

MODE D'EMPLOI SDV5122P PHILIPS

1 Important 40
Sécurité 40
Recyclage 40

2 Votre SDV5122P 40

Aperçu 40

3 Mise en route 41

Installation 41

4 Configuration de votre SDV5122P 42

Pour une réception UHF 42

Configuration d'un tuner numérique

avec cette antenne 42

5 Foire aux questions 43

6 Garantie et réparation 43

7 Glossaire 44

1 Important

Sécurité

Ce manuel contient des informations importantes sur l'antenne de télévision d'intérieur Philips. Lisez-le attentivement avant de commencer l'installation et la configuration.

• L'appareil ne doit pas être exposé aux fuites et aux éclaboussures. Aucun objet rempli de liquide, par exemple un vase, ne doit être placé sur l'appareil.
• Pour couper complètement l'alimentation, débranchez la prise secteur de l'appareil.
• Si la fiche d'alimentation secteur est utilisée comme dispositif de sectionnement, celle-ci doit rester facilement accessible.
• Aucune flamme nue, par exemple une bougie allumée, ne doit être placée sur l'appareil.

Recyclage

Votre produit a été conçu et fabriqué avec des matériaux et des composants de haute qualité pouvant être recyclés et réutilisés.

La présence du symbole de poubelle barrée indique que le produit est conforme à la directive européenne 2002/96/CE :

Ne jetez pas ce produit avec les ordures ménagères ordinaires. Renseignez-vous sur les dispositions en vigueur dans votre région concernant la collecte séparée des appareils électriques et électroniques. La mise au

rebut correcte de l'ancien produit permet de préserver l'environnement et la santé.

Sur un produit, ce logo signifie qu'une contribution financière a été versée au système de récupération et de recyclage national correspondant.

© 2011 Koninklijke Philips Electronics N.V. Tous droits réservés. Toute reproduction, partielle ou intégrale est interdite sans le consentement écrit préalable du détenteur des droits d'auteur. Les marques commerciales sont la propriété de Koninklijke Philips Electronics N.V. ou de leurs détenteurs respectifs.

CE

2 Votre SDV5122P

Félicitations pour votre achat et bienvenue dans le monde de Philips !

Pour profiter pleinement de l'assistance offerte par Philips, enregistrez votre produit à l'adresse suivante : www.philips.com/welcome.

Aperçu

1 Adaptateur secteur 100- 240 V CA 6 V CC (inclus)
2 Antenne UHF
3 Connexion 6 V CC
4 Sortie du signal (pour la connexion au téléviseur)
5 Support d'antenne

3 Mise en route

Pour assurer le fonctionnement correct de l'antenne, lisez le manuel d'utilisation de votre téléviseur avant de commencer. Réglez le téléviseur pour qu'il reçoive le signal ANTENNA à la place de CABLE ou SATELLITE.

Installation

Définition de l'intensité du signal

Avant l'installation, déterminez l'emplacement le plus approprié pour une réception optimale. Il est important qu'il n'y ait aucun obstacle entre l'antenne et l'émetteur. Pour de meilleurs résultats, assurez-vous que l'antenne fait face à l'émetteur.

Remarque

- Choisissez un emplacement à proximité d'une fenêtre : l'antenne identifiera clairement la position de l'émetteur.

Remarque

- Pour éviter les interférences, éloignez l'antenne de toute surface métallique.

Connexion au téléviseur

1 Connectez un câble coaxial :

• à la sortie du signal de l'antenne ;
• à l'entrée du récepteur TV.

2 Branchez la fiche CC sur l'antenne et l'alimentation sur une prise 100-240 V CA.

- Assurez-vous que l'antenne est placée sur une surface plane.

4 Configuration de votre SDV5122P

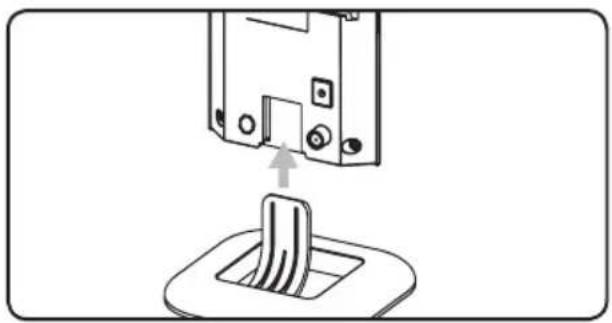

Pour une réception UHF

1 Allumez le téléviseur et choisissez la chaîne/station souhaitée.
2 Positionnez l'antenne UHF horizontalement ou verticalement.

- Pour savoir comment vérifier la distance entre les émetteurs de programmes TV locaux et l'emplacement où vous vous trouvez, consultez le site www.antennaweb.org.

Configuration d'un tuner numérique avec cette antenne

Le tuner TV numérique vous permet d'installer toutes les chaînes disponibles. Ce processus automatique fait partie de la configuration du tuner. Assurez-vous que l'antenne a été configurée correctement pour que le tuner puisse recevoir les chaînes disponibles.

Il existe deux manières de brancher l'antenne sur le téléviseur :

• Branchez l'antenne sur un tuner numérique. Si le signal est suffisamment puissant, les chaînes peuvent être enregistrées automatiquement dans le tuner.
• Branchez directement l'antenne sur le téléviseur. Réglez les chaînes analogiques

et trouvez le meilleur emplacement pour l'antenne. Ensuite, branchez à nouveau l'antenne sur le tuner numérique. Vérifiez que le signal est assez puissant avant d'installer les chaînes avec le tuner.

5 Foire aux questions

Cette antenne peut-elle fonctionner avec des transmissions analogiques ?

Oui, cette antenne peut recevoir des émissions de télévision analogiques sur la bande passante UHF.

Cette antenne peut-elle recevoir des émissions numériques ou fonctionner avec des émissions ATSC ?

Oui, cette antenne est conçue pour recevoir des émissions ATSC et HDTV sur la bande passante UHF.

Peut-on brancher l'antenne sur l'alimentation CC d'un bateau, d'une caravane ou en camping ?

Oui, vous trouverez une prise d'alimentation CC à l'arrière de l'antenne. Branchez votre câble/adaptateur sur l'antenne, puis sur la source d'alimentation.

Où dois-je placer l'antenne pour obtenir la meilleure réception possible ?

Choisissez un emplacement à proximité d'une fenêtre : l'antenne identifiera clairement la position de l'émetteur.

Remarque

- Pour obtenir une réception optimale, éloignez l'antenne de toute surface métallique afin d'éviter les interférences.

Comment connaître le niveau de gain (amplification) nécessaire pour recevoir une image nette ?

Allumez l'amplificateur. Réglez l'amplificateur sur la position maximale, puis réduisez selon les besoins. Dans certains cas, vous devez diminuer la puissance de l'amplificateur pour recevoir une image plus nette.

Puis-je configurer cette antenne avec un tuner numérique ?

Oui, cette antenne peut être configurée avec un tuner numérique. (voir 'Configuration d'un tuner numérique avec cette antenne' à la page 42)

6 Garantie et réparation

Pour plus d'informations sur la garantie, visitez le site www.philips.com/welcome

Pour obtenir une assistance technique, envoyez-nous un e-mail indiquant la référence du modèle et comportant une description détaillée du problème à l'adresse : [e-mail]

7 Glossaire

A

Amplificateur

Appareil formé soit d'un circuit monoétage, soit d'un grand circuit à plusieurs étages, destiné à créer un gain, c'est-à-dire à rendre les petits signaux plus grands.

Antenne

Appareil pouvant se présenter sous la forme d'une tige métallique ou d'un fil, servant à capter un signal de fréquence radio reçu ou à émettre un signal RF transmis.

C

Câble coaxial

Conducteur en cuivre mono-brin, entouré d'une couche isolante recouverte d'un ruban de cuivre blindé et enfin d'une enveloppe isolante. Ligne de transmission à impédance constante non équilibrée. Dans le domaine de l'audio, ce type de ligne est souvent utilisé pour des signaux de niveau bas ou ligne émis dans des connecteurs RCA.

Connecteur femelle

Un connecteur femelle est un connecteur branché sur un fil, un câble ou du matériel. Il possède un ou plusieurs trous contenant des terminaux électriques, et est construit de façon à ce qu'une fiche avec des conducteurs apparents (connecteur mâle) puisse être insérée aisément afin d'assurer une connexion physique et électrique fiable.

Connecteur mâle

Un connecteur mâle est un connecteur branché sur un fil, un câble, ou du matériel. Il possède un ou plusieurs terminaux électriques apparents et non blindés, et est construit de façon à pouvoir être inséré aisément dans une prise (connecteur femelle) afin d'assurer une connexion physique et électrique fiable.

F

En diffusion radio, méthode de modulation dans laquelle la fréquence de la tension du transporteur varie en fonction de la fréquence de la tension de modulation.

H

HDTV (High-Definition Television, télévision haute définition)

Système d'émission de télévision numérique doté d'une résolution supérieure à celle des systèmes traditionnels (téléviseur de définition standard ou SDTV). HDTV est diffusée numériquement. Les anciens systèmes utilisaient la diffusion analogique, mais on utilise aujourd'hui des signaux de télévision numérique (DTV), qui requièrent moins de bande passante en raison de la compression vidéo numérique.

U

En radio ou télédiffusion : gamme de fréquences des ondes électromagnétiques qui se situe entre 300 MHz et 3 GHz (3 000 MHz).
