Tipo de produto	Antena TV interna
Marca	Philips
Modelo	SDV5122P
Dimensões (L x A x P)	320 x 180 x 50 mm
Peso	250 g
Alimentação	5 V CC via adaptador de tomada (incluído)
Consumo de energia	2 W
Faixa de frequência	VHF (174-230 MHz) / UHF (470-862 MHz)
Ganho máximo	30 dB
Impedância	75 ohms
Conector	Fêmea IEC (coaxial)
Amplificador integrado	Sim, com interruptor liga/desliga
Funções principais	Recepção TDT HD, amplificador integrado, baixo consumo
Manutenção e limpeza	Desconectar antes da limpeza; usar um pano macio e seco
Condições de funcionamento	Temperatura: 0°C a 40°C; umidade: 20% a 80%
Temperatura de armazenamento	-20°C a 60°C
Segurança	Não expor à chuva ou umidade; não abrir o gabinete
Peças de reposição e reparabilidade	Índice de reparabilidade: 8,4/10; peças disponíveis via serviço autorizado Philips
Conteúdo da embalagem	Antena, adaptador de tomada, cabo coaxial, manual de instruções
Garantia	2 anos (exceto uso indevido)

Perguntas frequentes - SDV5122P PHILIPS

Como conectar a antena Philips SDV5122P à minha televisão?

Conecte o cabo coaxial fornecido à entrada ANT IN da sua televisão e, em seguida, conecte a antena a uma tomada elétrica através do adaptador de tomada.

É necessário usar o amplificador integrado?

O amplificador melhora a recepção, especialmente se você estiver longe do transmissor. Coloque o interruptor em ON para ativar a amplificação.

Qual é o alcance da antena?

O alcance depende do ambiente, mas pode captar sinais de até 30-50 km em condições abertas.

Posso usar esta antena para rádio FM?

Não, a antena Philips SDV5122P foi projetada apenas para recepção de TV VHF/UHF (TDT).

O que fazer se não captar todos os canais?

Tente mover a antena para perto de uma janela ou para um andar superior. Ative o amplificador e execute uma nova busca automática de canais na televisão.

Como limpar a antena SDV5122P?

Desconecte a antena antes de qualquer limpeza. Use um pano macio levemente úmido, sem solventes. Evite molhar os conectores.

A antena funciona em movimento (motorhome)?

Sim, pode ser usada em ambientes internos, mas requer alimentação de tomada. Para uso nômade, prefira um modelo 12V.

O que fazer se a antena não ligar?

Verifique se o adaptador de tomada está corretamente conectado e se a tomada funciona. Se o indicador não acender, entre em contato com o serviço pós-venda Philips.

Posso substituir o cabo coaxial?

Sim, o cabo é removível. Use um cabo coaxial padrão tipo IEC 60728-4 com conector fêmea.

Onde encontrar o manual completo em francês?

O manual completo está disponível para download gratuito no site notice-facile.com ou diretamente no portal de suporte da Philips.

MANUAL DE UTILIZADOR SDV5122P PHILIPS

1 Importante 70 Segurança 70 Reciclagem 70
2 O seu SDV5122P 70 Visão geral 71
3 Como iniciar 71 Instalação 71
4 Instalar o SDV5122P 72 Para recepção UHF 72 Configurar um sintonizador digital com a antena 72
5 Perguntas frequentes 73
6 Garantia e assistência 73
7 Glossário 74

1 Importante

Segurança

Este manual contém informação importante sobre a antena de televisão interior da Philips. Leia-o com atenção antes de iniciar a instalação e configuração.

• O produto não deve ser exposto a gotas ou salpicos. Não devem ser colocados objectos com líquidos, tais como jarras, em cima do produto.
• Para desligar totalmente a alimentação de corrente, deve retirar a ficha de alimentação do produto da tomada eléctrica.
• Quando a ficha de alimentação é utilizada como dispositivo de desactivação, este deve estar pronto para ser utilizado de imediato.
• Não devem ser colocadas em cima do produto fontes de chamas sem protecção, como velas acesas.

Reciclagem

O produto foi concebido e fabricado com materiais e componentes de alta qualidade, que podem ser reciclados e reutilizados.

Quando observar o símbolo de um caixote do lixo traçado afixado num produto, significa que o produto é abrangido pela Directiva Europeia 2002/96/CE:

Nunca elimine este produto juntamente com os resíduos domésticos. Informe-se sobre o

sistema de recolha selectiva local relativamente a produtos eléctricos e electrónicos. A eliminação correcta do seu produto antigo ajuda a evitar potenciais consequências negativas para o ambiente e para a saúde humana.

Quando este logótipo é colocado num produto, significa que foi paga uma contribuição financeira ao sistema de recuperação e reciclagem nacional associado.

© 2011 Koninklijke Philips Electronics N.V. Todos os direitos reservados. A reprodução, parcial ou total, é proibida sem a autorização por escrito do titular dos direitos de autor. As marcas comerciais são propriedade de Koninklijke Philips Electronics N.V. ou dos seus respectivos proprietários.

CE

2 O seu SDV5122P

Parabéns pela sua compra e bem-vindo à Philips!

Para tirar máximo partido da assistência oferecida pela Philips, registe o seu produto em www.philips.com/welcome.

Visão geral

1 Transformador de 100-240 V de CA e 6 V de CC(incluído)

2 Antena UHF

3 Ligação de 6 V CC

4 Saída do sinal (para ligação de TV)

5 Suporte de antena

3 Como iniciar

Para garantir o correcto funcionamento da antena, leia o manual do utilizador da sua televisão antes de começar. Defina a sua televisão para receber sinal de uma ANTENA e não de CABO ou SATÉLITE.

Instalação

Determinar a força do sinal

Antes de instalar, escolha o melhor local para garantir a melhor recepção. É importante que não existam obstáculos entre a antena e o transmissor. Para obter os melhores resultados, a antena deve encontrar-se virada para a localização do transmissor.

Nota

- Escolha um local perto da janela que proporcione à antena uma recepção sem obstáculos do transmissor.

Nota

- Coloque a antena longe da superfície metálica, para evitar interferências.

Ligar ao televisor

1 Ligar um cabo coaxial:

• à saída do sinal da antena;
• à entrada no receptor de TV.

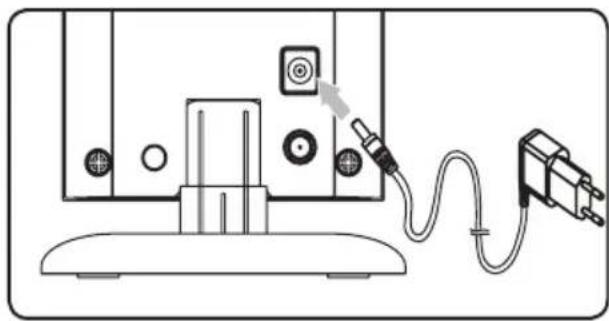

2 Ligue a ficha CC à antena e o transformador a uma tomada CA de 100-240 V.

- Assegure-se de que a antena é colocada numa superfície plana.

4 Instalar o SDV5122P

Para recepção UHF

1 Ligue o TV no canal/estação desejado.
2 Posicione a antenna UHF na horizontal ou vertical.

- Para verificar a distância entre os transmissores de TV locais e a sua localização, visite www.antennaweb.org para mais informações.

Configurar um sintonizador digital com a antenna

Pode instalar os canais disponíveis com este sintonizador de TV digital. Este processo automático faz parte da configuração do sintonizador. Certifique-se de que a antena foi correctamente configurada antes para que o sintonizador possa receber canais visualizáveis.

Há duas formas de ligar a antena ao televisor:

• Ligar a antena a um sintonizador digital. Se a força do sinal for suficientemente forte, os canais podem ser monitorizados automaticamente no sintonizador.
• Ligar a antena directamente ao televisor. Sintonize para os canais analógicos e encontre a melhor localização de antena. Depois, volte a ligar a antena ao sintonizador digital. Assegure-se de que a força do sinal é suficiente antes de instalar os canais com o sintonizador.

5 Perguntas frequentes

Esta antena pode receber transmissões analógicas?

Sim, esta antena pode receber transmissões televisivas analógicas nas bandas UHF.

Esta antena pode receber ou é compatível com transmissões ATSC?

Sim, esta antena foi concebida para receber transmissões ATSC e HDTV nas bandas UHF.

Esta antena pode ser alimentada por uma fonte de CC numa embarcação, veículo recreativo ou autocaravana?

Sim, existe uma tomada de CC na parte posterior da antena. Ligue o cabo/adaptador à antena e à fonte de alimentação.

Onde devo colocar a antena para obter a melhor recepção possível?

Escolha um local perto da janela que proporcione à antena uma recepção sem obstáculos do transmissor.

Nota

- Para melhor recepção, coloque a antena longe da superfície metálica, para evitar interferências.

Como posso saber o ganho (amplificação) necessário para uma recepção de imagem nítida?

Ligue o amplificador. Rode o amplificador para cima, na posição máxima, e depois reduza conforme necessário. Em alguns casos, necessita de rodar o amplificador para baixo para obter uma imagem mais nítida.

Posso configurar esta antena com um sintonizador digital?

Sim, esta antena pode ser configurada com um sintonizador digital. (consulte 'Configurar um sintonizador digital com a antena' na página 72)

6 Garantia e assistência

Pode consultar os dados da garantia em: www.philips.com/welcome

Para obter assistência técnica, envie-nos uma mensagem de correio electrónico, indicando o número de modelo do produto e uma descrição pormenorizada do problema, para: [e-mail]

7 Glossário

A

Amplificador

Um dispositivo que pode ser um circuito monofásico ou um circuito a grande escala com várias fases para obter um aumento de energia, isto é, aumenta os sinais fracos.

Antena

Um dispositivo, como uma haste ou um fio, que capta um sinal de radiofrequência recebido ou iradia um sinal de RF transmitido.

C

Coaxial

Um condutor de cobre simples, revestido por uma camada de isolamento, coberta por uma malha de cobre e por fim, um isolamento. Uma linha de transmissão desequilibrada com impedância constante. Em áudio, este tipo é normalmente utilizado para sinais de linha de baixo nível, que terminam em conectores RCA.

Conector fêmea

Um concetor fêmea é um conector ligado a um fio, cabo ou peça de equipamento, com um ou mais orifício com terminais eléctricos n o seu interior e construído de tal forma que uma ficha com condutores expostos (conector macho) possa ser introduzido para garantir uma ligação física e eléctrica fiável.

Conector macho

Um conector macho é um conector ligado a um fio, cabo ou peça de equipamento, com um ou mais terminais eléctricos expostos e não blindados e construído de tal forma que possa ser introduzido num receptáculo (conector fêmea) para garantir uma ligação física e eléctrica fiável.

F

FM (modulação de frequência)

Em radiodifusão: método de modulação no qual a frequência da voltagem do operador varia com a frequência da voltagem de modulação.

H

HDTV (Televisão de Alta Definição)

É um sistema de transmissão de televisão digital com resolução superior à dos sistemas de televisão tradicionais (TV de definição padrão ou SDTV). HDTV é transmitida digitalmente; as primeiras implementações utilizavam transmissão analógica, mas actualmente utilizam-se sinais de televisão digital (DTV), necessitando de menos largura de banda graças à compressão de vídeo digital.

U

UHF (Frequência ultra-elevada)

Na transmissão de rádio ou televisão: é o limite de frequência de ondas electromagnéticas compreendido entre 300 MHz e 3 GHz (3000 MHz).
