SDV5122P - TV-Antenne PHILIPS - Kostenlose Bedienungsanleitung

Produkttyp	Innen-TV-Antenne
Marke	Philips
Modell	SDV5122P
Abmessungen (L x H x T)	320 x 180 x 50 mm
Gewicht	250 g
Stromversorgung	5 V DC über Netzadapter (im Lieferumfang)
Stromverbrauch	2 W
Frequenzbereich	VHF (174-230 MHz) / UHF (470-862 MHz)
Maximale Verstärkung	30 dB
Impedanz	75 Ohm
Anschluss	IEC-Buchse (Koaxial)
Integrierter Verstärker	Ja, mit Ein-/Ausschalter
Hauptfunktionen	HD-DVB-T-Empfang, integrierter Verstärker, geringer Stromverbrauch
Pflege und Reinigung	Vor der Reinigung Netzstecker ziehen; mit einem weichen, trockenen Tuch reinigen
Betriebsbedingungen	Temperatur: 0°C bis 40°C; Luftfeuchtigkeit: 20% bis 80%
Lagertemperatur	-20°C bis 60°C
Sicherheit	Nicht Regen oder Feuchtigkeit aussetzen; Gehäuse nicht öffnen
Ersatzteile und Reparierbarkeit	Reparierbarkeitsindex: 8.4/10; Ersatzteile über autorisierten Philips-Service erhältlich
Lieferumfang	Antenne, Netzadapter, Koaxialkabel, Bedienungsanleitung
Garantie	2 Jahre (ausgenommen unsachgemäße Verwendung)

Häufig gestellte Fragen - SDV5122P PHILIPS

Wie schließe ich die Philips SDV5122P-Antenne an meinen Fernseher an?

Schließen Sie das mitgelieferte Koaxialkabel an die ANT IN-Buchse Ihres Fernsehers an und verbinden Sie die Antenne über den Netzadapter mit einer Steckdose.

Muss der integrierte Verstärker verwendet werden?

Der Verstärker verbessert den Empfang, besonders wenn Sie weit vom Sender entfernt sind. Stellen Sie den Schalter auf EIN, um die Verstärkung zu aktivieren.

Wie groß ist die Reichweite der Antenne?

Die Reichweite hängt von der Umgebung ab, aber unter freien Bedingungen können Signale bis zu 30-50 km empfangen werden.

Kann ich diese Antenne für UKW-Radio verwenden?

Nein, die Philips SDV5122P-Antenne ist ausschließlich für den VHF/UHF-TV-Empfang (DVB-T) ausgelegt.

Was tun, wenn ich nicht alle Sender empfange?

Versuchen Sie, die Antenne in Richtung eines Fensters oder in ein höheres Stockwerk zu bewegen. Aktivieren Sie den Verstärker und starten Sie einen automatischen Sendersuchlauf am Fernseher.

Wie reinige ich die SDV5122P-Antenne?

Trennen Sie die Antenne vor der Reinigung vom Strom. Verwenden Sie ein weiches, leicht feuchtes Tuch ohne Lösungsmittel. Vermeiden Sie, die Anschlüsse nass zu machen.

Funktioniert die Antenne unterwegs (im Wohnmobil)?

Ja, sie kann im Innenbereich verwendet werden, benötigt aber eine Netzstromversorgung. Für den mobilen Einsatz bevorzugen Sie ein 12V-Modell.

Was tun, wenn die Antenne nicht angeht?

Überprüfen Sie, ob der Netzadapter richtig angeschlossen ist und die Steckdose funktioniert. Wenn die Kontrollleuchte nicht leuchtet, wenden Sie sich an den Philips-Kundendienst.

Kann ich das Koaxialkabel ersetzen?

Ja, das Kabel ist abnehmbar. Verwenden Sie ein Standard-Koaxialkabel vom Typ IEC 60728-4 mit Buchsenanschluss.

Wo finde ich die vollständige Bedienungsanleitung auf Deutsch?

Die vollständige Bedienungsanleitung ist kostenlos zum Download auf der Website notice-facile.com oder direkt auf dem Philips-Supportportal erhältlich.

BEDIENUNGSANLEITUNG SDV5122P PHILIPS

DE Benutzerhandbuch 15

1 Wichtig 16
Sicherheit 16
Recycling 16

2 Ihre SDV5122P 16

Überblick 17

3 Erste Schritte 17

Installation 17

4 Einrichten der SDV5122P 18

UHF-Empfang 18

Einrichten eines digitalen Tuners

mithilfe der Antenne 18

5 Häufig gestellte Fragen (FAQ) 19

6 Service und Garantie 19

7 Glossar 20

1 Wichtig

Sicherheit

In diesem Benutzerhandbuch finden Sie wichtige Informationen zur Zimmerantenne für Fernsehgeräte von Philips. Lesen Sie die Hinweise aufmerksam durch, bevor Sie mit der Installation und Konfiguration beginnen.

• Es dürfen keine Flüssigkeiten an das Produkt gelangen. Stellen Sie außerdem keine mit Wasser gefüllten Gegenstände, wie z. B. Vasen, auf dem Produkt ab.
• Um das Produkt vollständig von der Stromversorgung zu trennen, muss das Netzkabel von der Stromversorgung getrennt werden.
• Wenn der Stecker als Trennvorrichtung verwendet wird, muss die Trennvorrichtung frei zugänglich bleiben.
• Stellen Sie keine offenen Feuerquellen, z. B. brennende Kerzen, auf dem Produkt ab.

Recycling

Ihr Gerät wurde unter Verwendung hochwertiger Materialien und Komponenten entwickelt und hergestellt, die recycelt und wiederverwendet werden können.

Befindet sich das Symbol einer durchgestrichenen Abfalltonne auf Rädern auf dem Gerät, bedeutet dies, dass für dieses Gerät die Europäische Richtlinie 2002/96/EG gilt.

Entsorgen Sie dieses Produkt nie mit dem restlichen Hausmüll. Bitte informieren Sie sich über die örtlichen Bestimmungen zur getrennten Entsorgung von elektrischen und elektronischen Produkten. Durch die korrekte Entsorgung Ihrer Altgeräte werden Umwelt und Menschen vor möglichen negativen Folgen geschützt.

Ist ein Produkt mit diesem Logo gekennzeichnet, bedeutet dies, dass eine entsprechende Gebühr an das Recyclingprogramm des jeweiligen Landes gezahlt wurde.

© 2011 Koninklijke Philips Electronics N.V. Alle Rechte vorbehalten. Die Vervielfältigung als Ganzes oder in Teilen ohne schriftliche Genehmigung des Urheberrechtsinhabers ist verboten. Die Marken sind Eigentum von Koninklijke Philips Electronics N.V. oder der jeweiligen Inhaber.

2 Ihre SDV5122P

Herzlichen Glückwunsch zu Ihrem Kauf und willkommen bei Philips!

Um den Philips-Kundensupport voll nutzen zu können, empfehlen wir Ihnen, Ihr Gerät unter www.philips.com/welcome zu registrieren.

Überblick

1 100 - 240 V AC 6 V DC Netzteil (im Lieferumfang enthalten)
2 UHF-Antenne
3 6 V Gleichstrom
4 Signalausgang (für TV-Anschluss)
5 Antennenstandfuß

3 Erste Schritte

Um sicherzustellen, dass die Antenne korrekt funktioniert, lesen Sie zunächst das Benutzerhandbuch Ihres Fernsehgeräts. Stellen Sie Ihr Fernsehgerät so ein, dass es das Signal von der ANTENNE und nicht über KABEL oder SATELLIT empfängt.

Installation

Bestimmen der Signalstärke

Bestimmen Sie vor der Installation den Standort mit dem besten Empfang. Achten Sie darauf, dass sich keine Hindemisse zwischen der Antenne und dem Transmitter befinden. Stellen Sie für eine optimale Übertragung sicher, dass die Antenne in Richtung des Transmitters ausgerichtet ist.

Hinweis

- Wählen Sie einen Standort in Fensternähe, sodass sich keine Hindernisse zwischen der Antenne und dem Transmitter befinden.

Hinweis

- Positionieren Sie die Antenne nicht in der Nähe von Metallflächen, um Störungen zu vermeiden.

Anschließen des Fernsehers

1 Anschließen eines Koaxialkabels an:

• den Signalausgang der Antenne;
• den Anschluss am TV-Receiver.

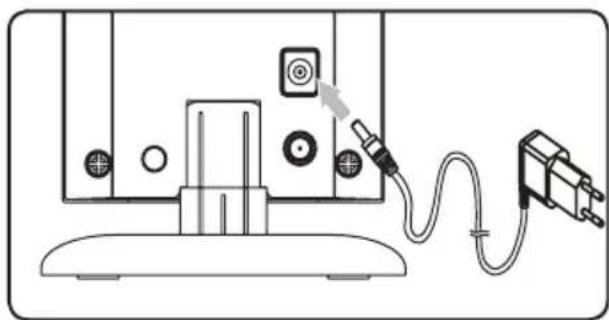

2 Schließen Sie den DC-Adapter an die Antenne und das Netzteil an eine 100 - 240 V-Steckdose an.

- Vergewissern Sie sich, dass die Antenne auf einer ebenen Oberfläche steht.

4 Einrichten der SDV5122P

UHF-Empfang

1 Stellen Sie bei Ihrem Femsehgerät den gewünschten Kanal/Sender ein.
2 Stellen Sie die UHF-Antenne horizontal oder vertikal auf.

- Für mehr Informationen über die Entfernung der lokalen Fernsehsender zu Ihrem Standort besuchen Sie www.antennaweb.org.

Einrichten eines digitalen Tuners mithilfe der Antenne

Sie können verfügbare Kanäle mithilfe eines digitalen TV-Tuners einrichten. Dies ist ein automatischer Vorgang, er wird zusammen mit der Einrichtung des Tuners durchgeführt. Stellen Sie sicher, dass die Antenne korrekt eingerichtet

wurde, damit der Tuner Kanäle klar und deutlich empfangen kann.

Sie haben folgende zwei Möglichkeiten, die Antenne an das Fernsehgerät anzuschließen:

• Schließen Sie die Antenne an den digitalen Tuner an. Ist die gewünschte Signalstärke erreicht, kann der Tuner die Kanäle automatisch speichern.
• Schließen Sie die Antenne direkt an das Fernsehgerät an. Schalten Sie auf die analogen Kanäle um, und bestimmen Sie den optimalen Antennenstandort. Schließen Sie die Antenne dann wieder an den digitalen Tuner an. Stellen Sie sicher, dass die gewünschte Signalstärke erreicht ist, bevor Sie die Kanäle auf dem Tuner einrichten.

5 Häufig gestellte Fragen (FAQ)

Kann ich mit dieser Antenne auch analoge Übertragungen empfangen?

Ja, mit dieser Antenne können Sie analoge TV-Signale im UHF-Band empfangen.

Kann ich mit dieser Antenne auch digitale oder ATSC-Signale empfangen?

Ja, mit dieser Antenne können Sie ATSC- und HDTV-Sendungen im UHF-Band empfangen.

Kann ich die Antenne auch mit einem DC-Stromanschluss in einem Boot, Wohnmobil oder Wohnwagen betreiben?

Ja, auf der Rückseite der Antenne befindet sich ein DC-Anschluss. Schließen Sie das Kabel oder den Adapter zuerst an die Antenne und dann an die Stromversorgung an.

Wo soll ich die Antenne positionieren, um den besten Empfang zu erhalten?

Wählen Sie einen Standort in Fensternähe, sodass sich keine Hindernisse zwischen der Antenne und dem Transmitter befinden.

Hinweis

- Positionieren Sie die Antenne nicht in der Nähe von Metallflächen, um Störungen zu vermeiden und den bestmöglichen Empfang zu gewährleisten.

Wie kann ich feststellen, welche Verstärkerleistung ich benötige, um ein klares Bild zu erhalten?

Schalten Sie den Verstärker ein. Drehen Sie den Verstärker auf maximale Leistung, und reduzieren Sie sie dann je nach Bedarf. Unter Umständen müssen Sie die Verstärkerleistung reduzieren, um ein klares Bild zu erhalten.

Kann ich die Antenne mit einem digitalen Tuner einrichten?

Ja, Sie können diese Antenne mit einem digitalen Tuner einrichten. (siehe 'Einrichten eines digitalen Tuners mithilfe der Antenne' auf Seite 18)

6 Service und Garantie

Garantieinformationen finden Sie auch unter: www.philips.com/welcome

Wenn Sie technischen Support benötigen, senden Sie eine E-Mail mit der Modellnummer des Produkts und einer genauen Problembeschreibung an folgende Adresse: [e-mail]

7 Glossar

A

Antenne

Ein Gerät, beispielsweise ein Stab oder ein Draht, das ein Hochfrequenzsignal empfängt oder sendet.

B

Buchse

Als Buchse bezeichnet man ein Verbindungselement, das an einen Draht, ein Kabel oder ein Bauteil angeschlossen ist. Die Buchse verfügt über eine oder mehrere Vertiefungen mit elektrischen Kontaktflächen und kann daher einen Anschluss mit hervorstehenden Kontaktstiften (Stecker) aufnehmen. So wird eine zuverlässige physische und elektrische Verbindung ermöglicht.

F

In der Rundfunktechnik: ein Modulationsverfahren, bei dem die Frequenz des Trägersignals mit der Frequenz des Modulationssignals schwankt.

H

HDTV bezeichnet ein System zur digitalen Fernsehübertragung, das über eine höhere Auflösung als herkömmliche Fernsehstandards (z. B. SDTV) verfügt. HDTV wird digital übertragen. Zunächst kamen analoge Übertragungsverfahren zum Einsatz, heute werden jedoch DTV (Digital Television)-Signale verwendet, die dank der digitalen Videokomprimierung eine geringere Bandbreite benötigen.

K

Koaxial

Ein einzelner Kupferleiter, der mit einer Isolierung versehen ist, welche wiederum von einem Kupferschirm und abermals mit einer isolierenden Außenhülle umgeben ist. Ein unabgeglichenes Übertragungskabel mit konstantem Widerstand. Im Audiobereich werden derartige Kabel häufig für Low-Level-Line-Signale mit RCA-Anschluss verwendet.

S

Stecker

Als Stecker bezeichnet man ein Verbindungselement, das an einen Draht, ein Kabel oder ein Bauteil angeschlossen ist. Der Stecker verfügt über einen oder mehrere hervorstehende offene Kontaktstifte und kann daher in einen Anschluss mit vertieften Kontaktflächen (Buchse) eingesteckt werden. So wird eine zuverlässige physische und elektrische Verbindung ermöglicht.

U

Bei Radio- oder TV-Übertragungen bezeichnet UHF die elektromagnetischen Wellen im Frequenzbereich zwischen 300 MHz und 3 GHz (3000 MHz).

V

Verstärker

Ein Gerät oder eine Baugruppe mit mehreren Stufen, das bzw. die ein Signal verstärkt, d. h. schwache Signale stärker macht.
