Rodzaj produktu	Antena telewizyjna wewnętrzna
Marka	Philips
Model	SDV5122P
Wymiary (dł. x wys. x gł.)	320 x 180 x 50 mm
Waga	250 g
Zasilanie	5 V DC przez zasilacz sieciowy (w zestawie)
Pobór mocy	2 W
Pasmo częstotliwości	VHF (174-230 MHz) / UHF (470-862 MHz)
Maksymalny zysk	30 dB
Impedancja	75 omów
Złącze	Żeńskie IEC (koncentryczne)
Wbudowany wzmacniacz	Tak, z przełącznikiem włącz/wyłącz
Główne funkcje	Odbiór DVB-T HD, wbudowany wzmacniacz, niski pobór mocy
Konserwacja i czyszczenie	Odłączyć przed czyszczeniem; używać miękkiej, suchej szmatki
Warunki pracy	Temperatura: 0°C do 40°C; wilgotność: 20% do 80%
Temperatura przechowywania	-20°C do 60°C
Bezpieczeństwo	Nie narażać na deszcz ani wilgoć; nie otwierać obudowy
Części zamienne i naprawialność	Wskaźnik naprawialności: 8.4/10; części dostępne za pośrednictwem autoryzowanego serwisu Philips
Zawartość opakowania	Antena, zasilacz sieciowy, kabel koncentryczny, instrukcja obsługi
Gwarancja	2 lata (z wyłączeniem niewłaściwego użytkowania)

Często zadawane pytania - SDV5122P PHILIPS

Jak podłączyć antenę Philips SDV5122P do telewizora?

Podłącz dostarczony kabel koncentryczny do gniazda ANT IN telewizora, a następnie podłącz antenę do gniazdka elektrycznego za pomocą zasilacza sieciowego.

Czy należy używać wbudowanego wzmacniacza?

Wzmacniacz poprawia odbiór, szczególnie jeśli jesteś daleko od nadajnika. Ustaw przełącznik w pozycji ON, aby włączyć wzmocnienie.

Jaki jest zasięg anteny?

Zasięg zależy od otoczenia, ale może odbierać sygnały do 30-50 km w otwartym terenie.

Czy mogę używać tej anteny do radia FM?

Nie, antena Philips SDV5122P jest przeznaczona wyłącznie do odbioru TV VHF/UHF (DVB-T).

Co zrobić, jeśli nie odbieram wszystkich kanałów?

Spróbuj przesunąć antenę w kierunku okna lub na wyższe piętro. Włącz wzmacniacz i uruchom ponownie automatyczne wyszukiwanie kanałów w telewizorze.

Jak wyczyścić antenę SDV5122P?

Odłącz antenę przed czyszczeniem. Użyj lekko wilgotnej, miękkiej szmatki, bez rozpuszczalników. Unikaj zamoczenia złączy.

Czy antena działa w podróży (kamper)?

Tak, może być używana wewnątrz, ale wymaga zasilania sieciowego. Do użytku mobilnego wybierz model 12V.

Co zrobić, jeśli antena się nie włącza?

Sprawdź, czy zasilacz sieciowy jest prawidłowo podłączony i czy gniazdko działa. Jeśli wskaźnik się nie świeci, skontaktuj się z serwisem Philips.

Czy mogę wymienić kabel koncentryczny?

Tak, kabel jest wymienny. Użyj standardowego kabla koncentrycznego typu IEC 60728-4 z żeńskim złączem.

Gdzie znaleźć pełną instrukcję w języku polskim?

Pełna instrukcja jest dostępna do bezpłatnego pobrania na stronie notice-facile.com lub bezpośrednio na portalu wsparcia Philips.

INSTRUKCJA OBSŁUGI SDV5122P PHILIPS

PL Instrukcja obsługi 63

PT Manual do utilizador 69

RU Руководство

пользователя 75

Bezpieczeństwo 64 Recykling 64

2 SDV5122P 64

Opis 65

3 Przygotowywanie do pracy 65

Instalacja 65

4 Konfiguracja urządzenia

SDV5122P 66

Odbiór sygnału w paśmie UHF 66

Konfiguracja anteny i tunera

cyfrowego 66

5 Często zadawane pytania 67

6 Gwarancja i serwis 67

7 Słowniczek 68

1 Ważne

Bezpieczeństwo

Niniejsza instrukcja obsługi zawiera ważne informacje dotyczące pokojowej anteny telewizyjnej firmy Philips. Przed rozpoczęciem instalacji i konfiguracji zapoznaj się dokładnie z niniejszą instrukcją.

• Nie narażaj urządzenia na kontakt z wilgocią ani kapiącą lub rozlaną wodą. Nie stawiaj na nim jakichkolwiek przedmiotów wypełnionych płynami, np. wazonów.
• Aby całkowicie odłączyć zasilanie, wyjmij wtyczkę urządzenia z gniazdka elektrycznego.
• Jeśli urządzenie jest podłączone do gniazdka elektrycznego za pomocą wtyczki, musi ona być łatwo dostępna.
• Nie stawiaj na urządzeniu źródeł otwartego ognia, np. zapalonych świec.

Recykling

To urządzenie zostało zaprojektowane i wykonane z materiałów oraz komponentów wysokiej jakości, które nadają się do ponownego wykorzystania.

Jeśli produkt został opatrzony symbolem przekreślonego pojemnika na odpady, oznacza to, że podlega on postanowieniom dyrektywy europejskiej 2002/96/WE.

Nigdy nie należy wyrzucać tego produktu wraz z innymi odpadami pochodzącymi z gospodarstwa domowego. Należy zapoznać

się z lokalnymi przepisami dotyczącymi utylizacji sprzętu elektrycznego i elektronicznego. Prawidłowa utylizacja starych produktów pomaga zapobiegać zanieczyszczeniu środowiska naturalnego oraz utracie zdrowia.

Jeśli na produkcie znajduje się to logo, oznacza to, że uiszczono opłaty związane z odpowiednim systemem recyklingu i odzyskiwania odpadów.

© 2011 Koninklijke Philips Electronics N.V. Wszelkie prawa zastrzeżone. Kopiowanie całości lub części tego dokumentu bez uzyskania pisemnej zgody właściciela praw autorskich jest zabronione. Znaki towarowe są własnością firmy Koninklijke Philips Electronics N.V. lub własnością odpowiednich firm.

CE

2 SDV5122P

Gratulujemy zakupu i witamy wśród klientów firmy Philips!

Aby w pełni skorzystać z oferowanej przez firmę Philips pomocy, zarejestruj swój produkt na stronie www.philips.com/welcome.

Opis

1 Zasilacz sieciowy 100–240 VAC/6 V DC (dołączony do zestawu)

2 Antena UHF

3 Połączenie 6 V DC

4 Gniazdo wyjściowe (dopodłączenia telewizora)

5 Stojak antenowy

3 Przygotowywa- nie do pracy

Aby zapewnić prawidłowe działanie anteny, zapoznaj się najpierw z instrukcją obsługi telewizora. Skonfiguruj telewizor tak, aby odbierał sygnał z wyjścia ANTENNA zamiast CABLE lub SATELLITE.

Instalacja

Ustalanie siły sygnału

Przed instalacją anteny wybierz położenie zapewniające najlepszy odbiór sygnału. Na drodze przesyłu sygnału pomiędzy anteną a nadajnikiem nie powinny znajdować się żadne przeszkody. Ustawienie anteny przodem do nadajnika zapewnia najlepsze działanie urządzenia.

Uwaga

- Ustaw antenę blisko okna, aby zapewnić jej optymalne położenie względem nadajnika.

Uwaga

- Ustaw antenę z dala od metalowej powierzchni, aby uniknąć zakłóceń.

Podłączanie do telewizora

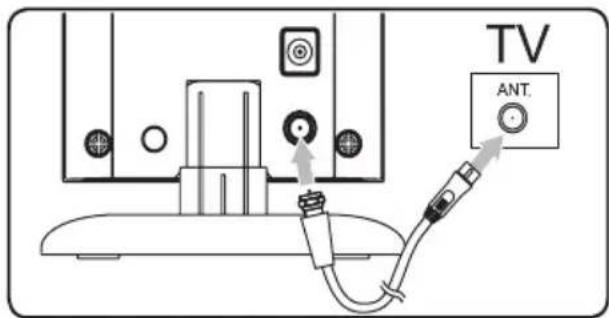

1 Podłącz przewód koncentryczny do:

• gniazda wyjściowego anteny;
• gniazda wejściowego odbiomika telewizyjnego.

2 Podłącz przewód zasilający do anteny i gniazdka elektrycznego o mocy 100–240 V.

- Umieść antenę na płaskiej powierzchni.

4 Konfiguracja urządzenia SDV5122P

Odbiór sygnału w paśmie UHF

1 Wybierz w telewizorze żądany kanał telewizyjny lub stację radiową.
2 Ustaw antenę UHF w pozycji poziomej lub pionowej.

- Aby sprawdzić dystans między lokalnymi nadajnikami telewizyjnymi a miejscem, w którym się znajdujesz, wejdź na stronę www.antennaweb.org, gdzie uzyskasz więcej informacji.

Konfiguracja anteny i tunera cyfrowego

Dostępne kanały można zainstalować za pomocą cyfrowego tunera telewizyjnego. Ten automatyczny proces jest jednym z etapów konfiguracji tunera. Przed odbiorem kanałów upewnij się, że antena jest prawidłowo skonfigurowana.

Antenę można podłączyć do telewizora na dwa sposoby:

• Podłączyć antenę do tunera cyfrowego. Jeśli sygnał jest wystarczająco silny, kanały mogą zostać automatycznie zapisane w tunerze.
• Podłączyć antenę bezpośrednio do telewizora. Najlepsze położenie anteny można znaleźć, wyszukując kanały analogowe. Następnie ponownie podłącz antenę do tunera cyfrowego. Przed rozpoczęciem instalacji kanałów w tunerze upewnij się, że sygnał jest wystarczająco silny.

5 Często zadawane pytania

Czy antena umożliwia odbiór transmisji analogowych?

Tak, ta antena może odbierać transmisje analogowe w pasmach UHF.

Czy antena umożliwia odbiór programów telewizji cyfrowej i obsługę standardu ATSC?

Tak, ta antena została opracowana tak, aby obsługiwać standardy ATSC i HDTV w pasmach UHF.

Czy antena może być zasilana prądem stałym na łodzi lub w przyczepie turystycznej i kempingowej?

Tak, z tyłu anteny znajduje się gniazdko zasilania prądem stałym. Podłącz przewód/zasilacz do anteny, a następnie do źródła zasilania.

Gdzie należy umieścić antenę, aby uzyskać najlepszy odbiór sygnału?

Ustaw antenę blisko okna, aby zapewnić jej optymalne położenie względem nadajnika.

Uwaga

- Aby uzyskać jak najlepszy odbiór, ustaw antenę z dala od metalowej powierzchni, aby uniknąć zakłóceń.

Skąd będę wiedzieć, jaka wartość wzmocnienia jest wymagana do uzyskania czystego obrazu?

Włącz wzmacniacz. Zalecany jest wybór ustawienia maksymalnego, a następnie, jeśli to konieczne, zmniejszanie wartości wzmocnienia. Niekiedy czystszy obraz uzyskuje się po wybraniu niższego ustawienia wzmocnienia.

Czy możliwa jest konfiguracja anteny z tunerem cyfrowym?

Tak, konfiguracja anteny z tunerem cyfrowym jest możliwa. (patrz 'Konfiguracja anteny i tunera cyfrowego' na str. 66)

6 Gwarancja i serwis

Informacje dotyczące gwarancji można znaleźć również na stronie internetowej: www.philips.com/welcome.

Aby skorzystać z serwisu technicznego, numer modelu urządzenia oraz dokładny opis usterki należy przesłać pocztą elektroniczną na adres: [e-mail]

7 Słowniczek

A

Antena

Urządzenie w postaci pręta lub drutu, które zbiera odebrany sygnał częstotliwości radiowej lub promieniuje transmitowany sygnał częstotliwości radiowej.

F

FM (z ang. „Frequency Modulation” – modulacja częstotliwości)

W transmisji radiowej: metoda modulacji, w której częstotliwość napięcia sygnału nośnego różni się od częstotliwości napięcia modulacji.

H

To cyfrowy system nadawania o wyższej rozdzielczości niż tradycyjne systemy telewizyjne (wyjście TV lub SDTV o standardowej rozdzielczości). HDTV to nadawanie cyfrowe; wczesne wersje korzystały z nadawani analogowego, lecz dziś wykorzystywane są sygnały telewizji cyfrowej (DTV), które znacznie mniej obciążają pasma dzięki kompresji obrazu cyfrowego.

U

W transmisji radiowej lub telewizyjnej: zakres częstotliwości fal elektromagnetycznych o wartości od 300 MHz do 3 GHz (3000 MHz).

W

Współosiowy

Pojedynczy przewodnik miedziany, otoczony warstwą izolacyjną, pokryty przylegającą osłoną miedzianą, a na koniec otuliną izolacyjną. Niezrównoważona

linia transmisyjna ze stałą impedancją. W przypadku dźwięku typ ten jest powszechnie używany dla sygnałów liniowych o niskim poziomie, wygasających na złączach RCA.

Wzmacniacz

Urządzenie jednostanowiskowe lub stanowiące obwód o dużej skali z wieloma elementami do tworzenia wzmocnienia, tj. zamiany słabych sygnałów na silne.

Z

Złącze żeńskie

Złącze żeńskie to złącze dołączone do kabla, przewodu lub części sprzętu, które ma jeden lub więcej otworów z elektrycznymi końcówkami w środku. Złącze jest zbudowane w taki sposób, że włożenie wtyczki z odkrytymi przewodami (złącze męskie) nie sprawia żadnego problemu, zapewniając pewne i trwałe połączenie elektryczne.

Złącze męskie

Złącze męskie to złącze dołączone do kabla, przewodu lub części sprzętu, które ma jeden lub więcej nieosłoniętych przewodów elektrycznych. Złącze jest zbudowane w taki sposób, że jego włożenie do wtyku (złącze męskie) nie sprawia żadnego problemu, zapewniając pewne i trwałe połączenie elektryczne.
