SDV5122P - ТВ антенна PHILIPS - Бесплатное руководство пользователя

Тип продукта	Внутренняя телевизионная антенна
Бренд	Philips
Модель	SDV5122P
Размеры (Д x В x Г)	320 x 180 x 50 мм
Вес	250 г
Питание	5 В DC через сетевой адаптер (входит в комплект)
Потребляемая мощность	2 Вт
Диапазон частот	VHF (174-230 МГц) / UHF (470-862 МГц)
Максимальное усиление	30 дБ
Импеданс	75 Ом
Разъем	Разъем IEC (коаксиальный) (мама)
Встроенный усилитель	Да, с выключателем вкл/выкл
Основные функции	Прием TNT HD, встроенный усилитель, низкое энергопотребление
Уход и чистка	Отключайте перед чисткой; используйте мягкую сухую ткань
Условия эксплуатации	Температура: от 0°C до 40°C; влажность: от 20% до 80%
Температура хранения	от -20°C до 60°C
Безопасность	Не подвергайте воздействию дождя или влаги; не вскрывайте корпус
Запасные части и ремонтопригодность	Индекс ремонтопригодности: 8,4/10; запчасти доступны через авторизованный сервисный центр Philips
Комплектация	Антенна, сетевой адаптер, коаксиальный кабель, инструкция по эксплуатации
Гарантия	2 года (кроме случаев неправильного использования)

Часто задаваемые вопросы - SDV5122P PHILIPS

Как подключить антенну Philips SDV5122P к телевизору?

Подключите прилагаемый коаксиальный кабель к разъему ANT IN вашего телевизора, затем включите антенну в электрическую розетку через сетевой адаптер.

Нужно ли использовать встроенный усилитель?

Усилитель улучшает прием, особенно если вы находитесь далеко от передатчика. Установите переключатель в положение ON для включения усиления.

Какова дальность действия антенны?

Дальность зависит от окружающей среды, но она может принимать сигналы до 30-50 км на открытой местности.

Можно ли использовать эту антенну для FM-радио?

Нет, антенна Philips SDV5122P предназначена только для приема телевидения VHF/UHF (TNT).

Что делать, если я не принимаю все каналы?

Попробуйте переместить антенну к окну или на верхний этаж. Включите усилитель и запустите автоматический поиск каналов на телевизоре.

Как чистить антенну SDV5122P?

Перед чисткой отключайте антенну. Используйте мягкую слегка влажную ткань без растворителей. Избегайте намокания разъемов.

Работает ли антенна в поездках (автодом)?

Да, её можно использовать внутри помещения, но требуется питание от сети. Для мобильного использования предпочтительнее модель на 12 В.

Что делать, если антенна не включается?

Проверьте, что сетевой адаптер правильно подключен и розетка работает. Если индикатор не загорается, обратитесь в сервисный центр Philips.

Могу ли я заменить коаксиальный кабель?

Да, кабель съемный. Используйте стандартный коаксиальный кабель типа IEC 60728-4 с разъемом мама.

Где найти полную инструкцию на французском языке?

Полная инструкция доступна для бесплатного скачивания на сайте notice-facile.com или непосредственно на портале поддержки Philips.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ SDV5122P PHILIPS

Техника безопасности 76

Утилизация 76

2 SDV5122P 76

Обзор 77

3 Начало работы 77

Установка 77

4 Настройка SDV5122P 78

Прием сигнала в диапазоне УВЧ 78

Настройка цифрового тюнера с

помощью данной антенны 78

5 Часто задаваемые вопросы 79

6 Гарантия и обслуживание 79

7 Глоссарий 80

1 Важно!

Техника безопасности

В данном руководстве содержится важная информация о комнатной телевизионной антенне Philips. Внимательно прочитайте руководство, прежде чем начинать установку и настройку.

• Не допускайте попадания на устройство капель или брызг воды. Не ставьте на устройство емкости, наполненные жидкостью, например вазы.
• Чтобы полностью отключить электропитание, необходимо извлечь вилку шнура питания устройства из сетевой розетки.
• Если вилка устройства используется для его отключения, доступ к ней должен оставаться свободным.
• Запрещается помещать на устройство источники открытого огня, например зажженные свечи.

Утилизация

Изделие разработано и изготовлено с применением высококачественных деталей и компонентов, которые подлежат переработке и повторному использованию.

Если изделие маркировано значком с изображением перечеркнутого мусорного бака, это означает, что изделие подпадает под действие директивы Европейского Парламента и Совета 2002/96/EC:

Не выбрасывайте изделие вместе с бытовыми отходами. Для утилизации электрических и электронных изделий необходимы сведения о местной системе отдельной утилизации отходов. Правильная утилизация отработавшего изделия поможет предотвратить возможные негативные последствия для окружающей среды и здоровья человека.

Прикрепленный к изделию логотип означает, что в объединенную национальную систему по восстановлению и утилизации были выплачены финансовые взносы.

© Koninklijke Philips Electronics N.V., 2011. Все права сохранены. Воспроизведение данного документа и его частей без разрешения правообладателя запрещено. Товарные знаки являются собственностью Koninklijke Philips Electronics N.V. и других законных владельцев авторских прав.

CE

2 SDV5122P

Поздравляем с покупкой и приветствуем вас в Philips!

Для того, чтобы воспользоваться всеми преимуществами поддержки Philips, зарегистрируйте ваше изделие на сайте www.philips.com/welcome.

Обзор

1 Адаптер питания 100—240 В перем. тока, 6 В пост. тока (в комплекте)
2 Антенна УВЧ
3 Подключение 6 В пост. тока
4 Разъем для выходного сигнала (для подключения телевизора)
5 Подставка для антенны

3 Начало работы

Чтобы гарантировать правильную работу антенны, перед подключением прочитайте руководство пользователя телевизора. Настройте телевизор для приема сигнала через ANTENNA вместо CABLE или SATELLITE.

Установка

Определите уровень сигнала

Перед установкой выберите наилучшее положение для оптимального приема. Для работы антенны очень важно, чтобы передатчик не был загорожен. Для обеспечения наиболее устойчивого приема убедитесь, расположите антенну передней частью к передатчику.

Примечание

- Установите антенну около окна для обеспечения хорошей видимости передатчика.

Примечание

- Чтобы предотвратить появление помех, не размещайте антенну вблизи металлических предметов.

Подключение к телевизору

1 Подключите коаксиальный кабель к:

• к выходному разъему антенны;
• к входному разъему ТВ-ресивера.

2 Подключите штекер постоянного тока к антенне, а источник питания — к розетке электросети 100—240 В перем. тока.

- Убедитесь, что антенна стоит на плоской поверхности.

4 Настройка SDV5122P

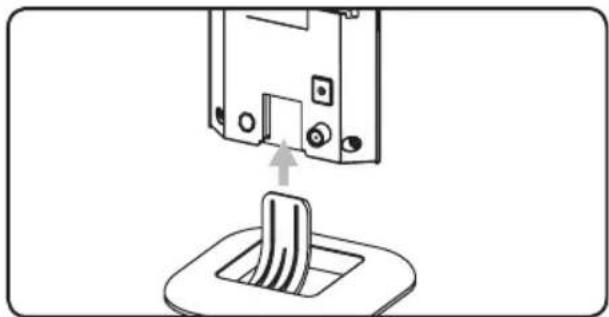

Прием сигнала в диапазоне УВЧ

1 Настройте телевизор на необходимый канал/станцию.
2 Расположите УВЧ-антенну горизонтально или вертикально.

- Чтобы узнать, на каком расстоянии от вас находятся ближайшие телепередатчики, посетите веб-сайт www.antennaweb.org.

Настройка цифрового тюнера с помощью данной антенны

Для настройки каналов можно использовать цифровой ТВ-тюнер. Данный автоматический процесс является частью настройки тюнера. Прежде чем просматривать каналы, принимаемые через тюнер, убедитесь, что антенна настроена правильно.

2 способа подключить антенну к телевизору:

• Подключите антенну к цифровому тюнеру. Если сигнал устойчивый, тюнер автоматически запоминает каналы.
• Подключите антенну непосредственно к телевизору. Настройте аналоговые каналы и установите антенну в оптимальное положение. Подключите антенну к цифровому тюнеру. Прежде чем настраивать каналы с помощью тюнера, убедитесь, что сигнал достаточно устойчивый.

5 Часто

задаваемые

вопросы

Поддерживает ли данная антенна прием аналогового телесигнала?

Да, данная антенна поддерживает прием аналогового телесигнала в диапазоне УВЧ.

Принимает ли данная антенна цифровой телесигнал или каналы ATSC?

Да, данная антенна принимает цифровой телесигнал ATSC и HDTV в диапазоне УВЧ.

Может ли питание антенны осуществляться через источник постоянного тока на лодке, в автомобиле или автофургоне?

Да, на задней части антенны расположен разъем питания постоянного тока.

Подключите кабель/адаптер к антенне, а затем — к источнику питания.

Где лучше всего расположить антенну для обеспечения максимально устойчивого приема?

Установите антенну около окна для обеспечения хорошей видимости передатчика.

Примечание

- Чтобы предотвратить появление помех, не размещайте антенну вблизи металлических предметов.

Как узнать, какое усиление необходимо для настройки четкого изображения?

Включите усилитель. Установите регулятор усилителя в максимальное положение и уменьшайте, если необходимо. В некоторых случаях для настройки четкого изображения усилитель необходимо выключить.

Можно ли настроить антенну с помощью цифрового тюнера?

Да, данную антенну можно настроить с помощью цифрового тюнера. (см. 'Настройка цифрового тюнера с помощью данной антенны' на стр. 78)

6 Гарантия и обслуживание

Информацию о гарантии см. на сайте www.philips.com/welcome.

Для получения технической поддержки отправьте нам письмо, содержащее номер модели изделия и подробное описание проблемы, по адресу [e-mail]

7 Глоссарий

F

FM (Частотная модуляция)

В радиовещании: способ модуляции, в котором частота несущего напряжения отличается от частоты напряжения модуляционного сигнала.

H

HDTV (Телевидение высокой четкости)

Система трансляции цифрового телевидения с более высоким разрешением, чем у обычных телесистем (телевидение стандартного разрешения или SDTV). HDTV — цифровая трансляция. Ранее использовалась аналоговая трансляция, но сегодня для сжатия цифрового видео благодаря сигналам цифрового телевидения (DTV) требуется меньшая пропускная способность.

U

UHF (Ультравысокая частота)

При передачи теле- и радосигнала: диапазон частоты электромагнитных волн от 300 МГц до 3 ГГц (3000 МГц).

L

Гнездо разъема

Гнездо разъема — соединитель для подключения кабеля, провода или устройства, состоящий из электрических контактов, образующих углубление (одно или несколько), которое сконструировано таким образом, чтобы выступающий соединитель (штекер) входил в него достаточно плотно, обеспечивая надежность физического и электрического соединения.

A

Антенна

Устройство, например, стержень или провод, которое принимает или передает радиочастотные сигналы.

山

Штекер разъема

Штекер разъема — соединитель для подключения кабеля, провода или устройства, состоящий из неизолированных электрических контактов, образующих штырь (один или несколько), который плотно вставляется в гнездо разъема, обеспечивая надежность физического и электрического соединения.

y

Усилитель

Устройство на основе единственного каскада или большой интегральной схемы с несколькими каскадами для усиления слабых сигналов.

K

Коаксиальный кабель

Одиночный медный проводник, окруженный слоем изоляции с медной оплеткой в качестве экрана и изоляционной оболочкой снаружи. Несимметричная линия передачи с постоянным сопротивлением. В аудиотехнике этот тип кабеля с RCA-разъемами обычно используется для передачи линейных сигналов низкого уровня.
