SDV5122P - TV anténa PHILIPS - Bezplatný návod k obsluze

Typ produktu	Vnitřní TV anténa
Značka	Philips
Model	SDV5122P
Rozměry (D x V x H)	320 x 180 x 50 mm
Hmotnost	250 g
Napájení	5 V DC přes síťový adaptér (součást balení)
Spotřeba elektřiny	2 W
Frekvenční pásmo	VHF (174-230 MHz) / UHF (470-862 MHz)
Maximální zisk	30 dB
Impedance	75 ohmů
Konektor	IEC zásuvka (koaxiální)
Integrovaný zesilovač	Ano, s vypínačem zapnuto/vypnuto
Hlavní funkce	Příjem DVB-T HD, integrovaný zesilovač, nízká spotřeba
Údržba a čištění	Před čištěním odpojte; používejte měkký suchý hadřík
Provozní podmínky	Teplota: 0°C až 40°C; vlhkost: 20% až 80%
Skladovací teplota	-20°C až 60°C
Bezpečnost	Nevystavujte dešti ani vlhkosti; neotvírejte kryt
Náhradní díly a opravitelnost	Index opravitelnosti: 8.4/10; díly dostupné prostřednictvím autorizovaného servisu Philips
Obsah balení	Anténa, síťový adaptér, koaxiální kabel, uživatelská příručka
Záruka	2 roky (mimo zneužití)

Často kladené otázky - SDV5122P PHILIPS

Jak připojit anténu Philips SDV5122P k televizoru?

Připojte dodaný koaxiální kabel ke konektoru ANT IN televizoru a poté anténu zapojte do elektrické zásuvky pomocí síťového adaptéru.

Je nutné použít integrovaný zesilovač?

Zesilovač zlepšuje příjem, zejména pokud jste daleko od vysílače. Přepínač nastavte do polohy ON pro aktivaci zesílení.

Jaký je dosah antény?

Dosah závisí na prostředí, ale může zachytit signály až do 30-50 km při volných podmínkách.

Mohu tuto anténu použít pro FM rádio?

Ne, anténa Philips SDV5122P je určena pouze pro příjem TV VHF/UHF (DVB-T).

Co dělat, pokud nezachycuji všechny kanály?

Zkuste anténu přemístit k oknu nebo do vyššího patra. Aktivujte zesilovač a spusťte automatické vyhledávání kanálů na televizoru.

Jak čistit anténu SDV5122P?

Před čištěním anténu odpojte. Použijte mírně vlhký měkký hadřík bez rozpouštědel. Zabraňte navlhnutí konektorů.

Funguje anténa při cestování (obytný vůz)?

Ano, lze ji používat v interiéru, ale vyžaduje síťové napájení. Pro mobilní použití upřednostněte model 12V.

Co dělat, pokud se anténa nerozsvítí?

Zkontrolujte, zda je síťový adaptér správně zapojen a zásuvka funguje. Pokud kontrolka nesvítí, kontaktujte zákaznický servis Philips.

Mohu vyměnit koaxiální kabel?

Ano, kabel je odnímatelný. Použijte standardní koaxiální kabel typu IEC 60728-4 se zásuvkovým konektorem.

Kde najdu kompletní návod v češtině?

Kompletní návod je k dispozici ke stažení zdarma na webu notice-facile.com nebo přímo na portálu podpory Philips.

NÁVOD K OBSLUZE SDV5122P PHILIPS

CS Příručka pro uživatele 9

1 Důležité informace 10

Bezpečnost 10

Recyklace 10

2 Vaše zařízení SDV5122P 10

Přehled 11

3 Začínáme 11

Instalace 11

4 Nastavení SDV5122P 12

Pro příjem UHF 12

Nastavení digitálního tuneru s touto

anténou 12

5 Nejčastější dotazy 13

6 Záruka a servis 13

7 Vysvětlivky 13

1 Důležité informace

Bezpečnost

Tato příručka obsahuje důležité informace o televizní anténě pro vnitřní použití Philips. Před instalací a nastavením si ji pozomě si ji přečtěte.

• Výrobek nesmí být vystaven kapající nebo stňkající tekutině a nesmějí na něm být umístěny objekty obsahující tekutinu, například vázy.
• Pro úplné odpojení zdroje napájení by měla být sít'ová zástrčka výrobku odpojena ze sít'ové zásuvky.
• Pokud je jako odpojovací zařízení použita sít'ová zástrčka, měla by být připravena k použití.
• Na výrobek nepokládejte žádné zdroje otevřeného ohně, např. zapálené svíčky.

Recyklace

Výrobek je navržen a vyroben z vysoce kvalitního materiálu a součástí, které je možné recyklovat.

Je-li výrobek označen tímto symbolem přeškrtnuté popelnice, znamená to, že se na něj vztahuje směrnice EU 2002/96/EC:

Nevyhazujte toto zařízení do běžného domácího odpadu. Informujte se o místních předpisech týkajících se odděleného sběru elektrických a elektronických výrobku. Správnou likvidací starého výrobku pomůžete předejít

možným negativním dopadům na životní prostředí a zdraví lidí.

Jestliže je k výrobku přiloženo toto logo, znamená to, že byl zaplacen příspěvek národnímu sdružení pro obnovu a recyklaci.

© 2010 Koninklijke Philips Electronics N.V. Všechna práva vyhrazena. Kopírování celé příručky nebo její části bez písemného souhlasu vlastníka autorských práv je zakázáno. Obchodní známky jsou majetkem společnosti Koninklijke Philips Electronics N.V. nebo jejich náležitých vlastníků.

CE

2 Vaše zařízení SDV5122P

Gratulujeme k nákupu a vítáme vás mezi uživateli výrobků společnosti Philips!

Pokud chcete využít všechny výhody podpory nabízené společností Philips, zaregistrujte svůj výrobek na adrese www.philips.com/welcome.

Přehled

1 Napájecí adaptér 100-240 V AC 6 V ss (součástí balení)

2 Anténa UHF

3 Napájení 6 V

4 Výstup signálu (propřipojení TV)

5 Stojan antény

3 Začínáme

Pro zajištění správného fungování antény si nejprve přečtěte uživatelskou příručku k televizoru. Nastavte televizor na příjem signálu z ANTÉNY, nikoli z KABELU nebo SATELITU.

Instalace

Určení síly signálu

Před instalací zvolte nejlepší umístění pro optimální příjem. Je důležité, aby ve směru od antény k vysílači nebyly žádné překážky. Pro zajištění nejlepších výsledků zajistěte, aby anténa směřovala k vysílači.

Poznámka

- Zvolte umístění blízko okna, které anténě poskytuje pohled na vysílač bez překážek.

Poznámka

- Anténu umístěte dále od kovových povrchů, aby nedocházelo k elektrickému rušení.

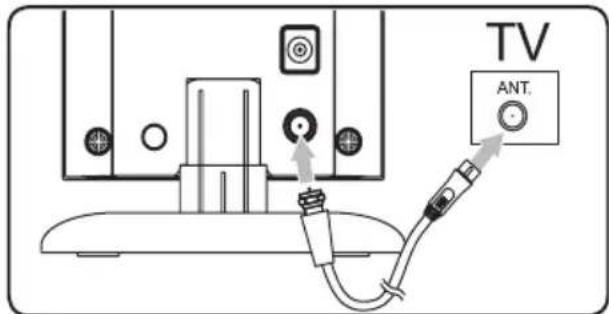

Připojení k televizoru

1 Připojte koaxiální kabel ke:

• výstup signálu antény;

- vstup televizního přijímače.

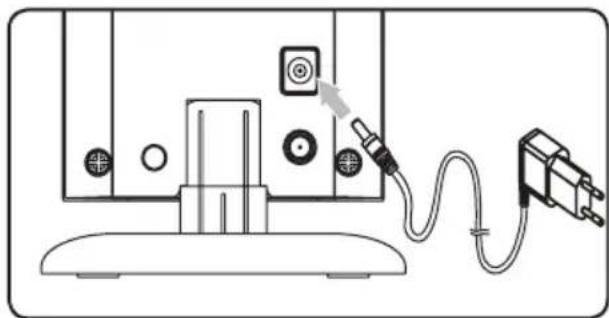

2 Připojte síťovou zástrčku k anténě a napájení do zásuvky 100-240 V.

- Ujistěte se, že je anténa umístěna na vodorovném povrchu.

4 Nastavení SDV5122P

Pro príjem UHF

1 Naladte TV na požadovaný kanál/stanici.
2 Umístění antény UHF vodorovně nebo svisle.

- Pokud chcete zjistit vzdálenost svého umístění od místních vysílačů televizního vysílání, navštivte stránku www.antennaweb.org, kde naleznete další informace.

Nastavení digitálního tuneru s touto anténou

Kanály, které jsou k dispozici, můžete nastavit s digitálním televizním tunerem. Tento automatický proces je součástí nastavení tuneru. Aby tuner mohl přijímat kanály, které bude možné sledovat, musí být anténa správně nastavena.

Připojení antény k televizoru může být provedeno dvěma způsoby:

• Připojte anténu k digitálnímu tuneru. Jakmile je signál dostatečně silný, lze kanál automaticky uložit do tuneru.
• Připojte anténu přímo k televizoru. Naladte analogové kanály a určete nejlepší umístění antény. Poté znovu připojte anténu k digitálnímu tuneru.

Zajistěte, aby signál byl dostatečně silný, a teprve potom instalujte kanály pomocí tuneru.

5 Nejčastější dotazy

Může tato anténa fungovat pro analogové vysílání?

Ano, tato anténa může přijímat analogové televizní vysílání v pásmech UHF.

Může tato anténa přijímat digitální či ATSC vysilání?

Ano, tato anténa je navržena pro přijem vysílání ATSC a HDTV v pásmech UHF.

Je možné napájet tuto anténu stejnosměrným proudem na lodi, v obytném voze či obytném přívěsu?

Ano, zásuvka pro napájení stejnosměrným proudem je umístěna na zadní straně antény. Zastrčte kabel/adaptér do zdroje napájení.

Kam umístit anténu, aby byl zajištěn nejlepší možný signál?

Zvolte umístění blízko okna, které anténě poskytuje pohled na vysílač bez překážek.

Poznámka

- Nejlépe je anténu umístit dále od kovových povrchů, aby nedocházelo k elektrickému rušení.

Jak poznám, jaké zesílení je třeba pro dosažení čistého obrazu?

Zapněte zesilovač. Zesilovač zapnete do polohy max a potom zesílení podle potřeby snižujte. Někdy možná bude potřeba zesilovač

nastavit na nízkou hodnotu, aby byl přijímaný obraz co nejčistší.

Mohu tuto anténu nastavit s digitálním tunerem?

Ano, tuto anténu lze nastavit s digitálním tunerem. (viz 'Nastavení digitálního tuneru s touto anténou' na straně 12)

6 Záruka a servis

Informace o záruce jsou na webové stránce: www.philips.com/welcome

Potřebujete-li technickou podporu, pošlete e-mail s číslem modelu a podrobným popisem problému na adresu:[e-mail]

7 Vysvětlivky

A

Anténa

Zaňízení jako kabel nebo drát, které převezme přijímaný signál rádiové frekvence nebo vyzařuje prénášený signál rádiové frekvence.

H

HDTV (Televize s vysokým rozlišením)

Je to systém digitálního televizního vysílání s vyšším rozlišením, než u tradičních televizních systémů (TV se standardním rozlišením nebo SDTV). HDTV je digitální vysílání; dřívější implementace používaly analogové vysílání, ale dnes jsou používány digitální televizní signály

(DTV), vyžadující menší šířku pásma díky kompresi digitálního videa.

K

Koaxiální kabel

Jednoduchý měděný vodič obklopený izolační vrstvou pokrytý měděným krytem a izolačním plástěm. Nevyvážená prénosová linka s konstantní impedancí. V audioprůmyslu se tento typ běžně používá pro nízkoúrovňové linkové signály ukončené v konektorech RCA.

U

UHF (Ultra vysoká frekvence)

U rádiového nebo televizního vysílání: je to frekvenční rozsah elektromagnetických vln, který je v rozmezí 300 MHz a 3 GHz (3000 MHz).

V

VKV (frekvenční modulace)

V rádiovém vysílání: metoda modulace, v níž je frekvence napětí nosiče proměnlivá v závislosti na frekvenci modulačního napětí.

Z

Zástrčka

Zástrčka je konektor připojený k vodiči, kabelu nebo části hardwaru, který má jeden nebo více odkrytých, nestíněných elektrických kontaktů a je konstruován tak, aby mohl být snadno zasunut do zásuvky a zajišt'oval spolehlivé fyzické a elektrické připojení.

Zásuvka

Zásuvka je konektor připojený k vodiči, kabelu nebo části hardwaru, který má jeden nebo více zahloubených otvorů s elektrickými kontakty uvnitř a je konstruován tak, aby zástrčka s odkrytými vodiči mohla být snadno zasunuta a bylo zajištěno spolehlivé fyzické a elektrické připojení.

Zesilovač

Zařízení, jednofázový nebo vysokofázový okruh s více fázemi pro určitý záznam, tj. zvětšuje malé signály.
