BEDIENUNGSANLEITUNG SDV6222/12 PHILIPS

1 Wichtig 12
Sicherheit 12
Recycling 12
2 Ihre SDV6222 13
Überblick 13
3 Erste Schritte 14
Installation 14
4 Einrichten SDV6222 15
VHF-/UKW-Empfang 15
UHF-Empfang 15
Einrichten eines digitalen Tuners mithilfe der Antenne 16
5 Häufig gestellte Fragen (FAQs) 17
6 Garantie und Service 17
7 Glossar 18

1 Important

Sécurité

In thisem Benutzerhandbuch finden Sie wichtige Informationen zur Zimmerantenne für Fernsehgeräte von Philips. Lesen Sie die Hinweise aufmerksam durch, bevor Sie mit der Installation und Konfiguration beginnen.

• Es dürfen keine Flüssigkeiten an das Produkt gelangen. Stellen Sie außer dem keine mit Wasser gefüllten Gegenstände, z. B. Vasen, auf dem Produkt ab.
  Um das Produkt vollständig von der Stromversorgung zu trennen, muss das Netzkabel aus der Steckdose gezogen werden.
• Wenn der Netzstecker als Trennvorrichtung verwendet wird, muss die Trennvorrichtung frei zugänglich bleiben.
• Stellen Sie keine offenen Feuerquellen, z. B. brennende Kerzen, auf dem Produkt ab.

Recycling

Ihr Gerät wurde unter Verwendung hochwertiger Materialien und Komponenten entwickelt und hergestellt, die recycliert und wiederverwendet werden können.

Befindet sich das Symbol einer durchgestrichen Abfalltonne auf Rädern auf dem Gerät, bedeutet dies, dass für diesen Gerät die Europäische Richtlinie 2002/96/EG gilt:

Entsorgen Sie这点es Produkt nie mit dem restlichen Hausmull.itte informieren Sie sich über die ortlichen Bestimmungen zur getrennten Entsorgung von elektrischen und elektronischen Produkten.Durch die korrekte Entsorgung ihrer Altgerate werden Umwelt und Menschen vor möglichen negativen Folgen geschützt.

Ist ein Produkt mit diesen Logo gekennzeichnet, bedeutet dies, dass eine entsprechende Gebühr an das Recyclingprogramm des jeweiligen Landes gezahlt wurde.

© 2011 Koninklijke Philips Electronics N.V. Alle Rechte vorbehalten. Die Vervielfaltigung als Ganzes oder in Teilen ohne schriftliche Genehmigung des Urheberrechtsinhabers ist verboten. Alle Marken sind Eigentum von Koninklijke Philips Electronics N.V. oder der jeweiligen Unternehmen.

2 Ihr SDV6222

Herzlichen Glückwunsch zu Ihr dem Kauf und willkommen bei Philips! Um den Philips-Kundensupport voll nutzen zu konnen, empfehlen wir Ihnen, Ihr Gerät unter www.philips.com/welcome zu registrierten.

Überblick

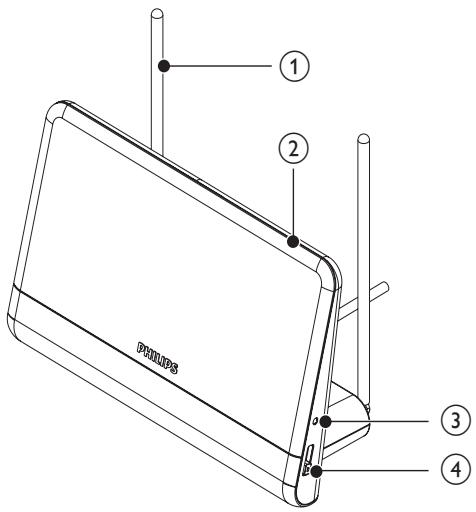

1	VHF-Antenne
2	UHF-Antenne
3	Power-LED-Anzeige
4	Ein-/Ausschalter und Verständkungsregelung

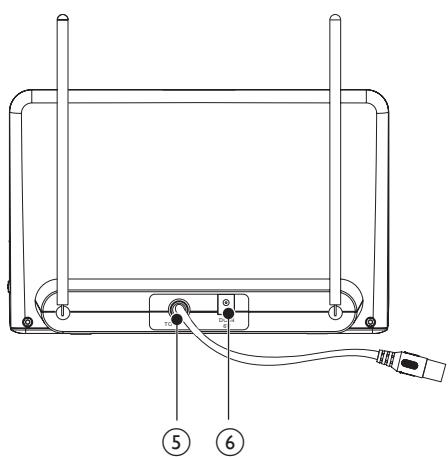

5	6 V DC-Netzanschluss
6	Koaxialkabel (für Fernsehgerätschluss)

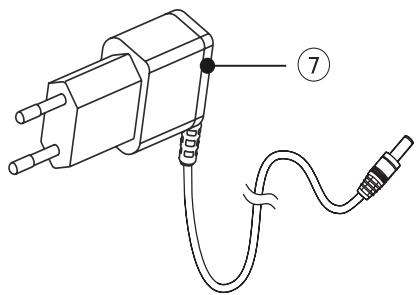

7	100 V bis 240 V AC- /6 V DC-Netzadapter (im Lieferumfang enthalten)

3 Erste Schritte

Um sicherzustellen, dass die Antenne korrekt Funktioniert,lesen Sie zunachst das Benutzerhandbuch Ihres Fernsehgeräts. Stellen Sie Ihr Fernsehgerät so ein, dass es das Signal von der ANTENNE und nicht über KABEL oder SATELLIT empfangt.

Installation

BestimmenderSignalstarke

Bestimmen Sie vor der Installation den Standort mit dem besten Empfang. Achten Sie darauf, dass sich keine Hindernisse zwischen der Antenne und dem Transmitter befinden. Stellen Sie für eine optimale Übertragung safer, dass die Antenne in Richtung des Transmitters ausgerichtet ist.

Hinweis

• Wahlen Sie einen Standort in Fensternähe, sodassich keine Hindernisse zwischen der Antenne und dem Transmitter befinden.

Hinweis

• Positionieren Sie die Antenne nicht in der Nähe von Metalflächen, um Störungen zu vermeiden.

Anschlieben des Fernsehgeräts

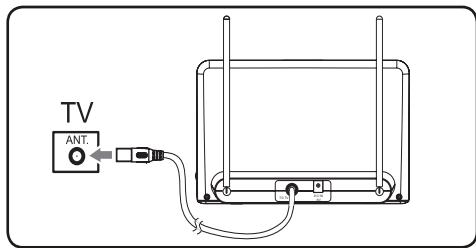

1 Verbinden Sie den Signalausgang der Antenne mit dem Fernsehgerät.

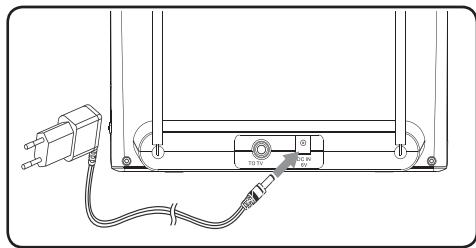

2 Schlieben Sie den DC-Adapter an die Antenne und das Netzteil an eine 230-240 V-Steckdose an.

4 Einrichten SDV6222

VHF-/UKW-Empfang

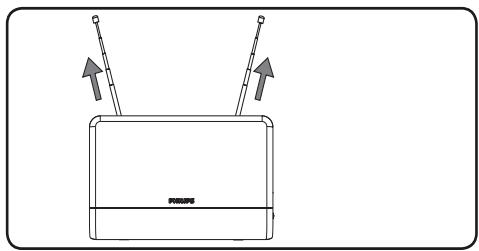

1 Ziehen Sie die Teleskopdipole so welt wie möglich hersus.

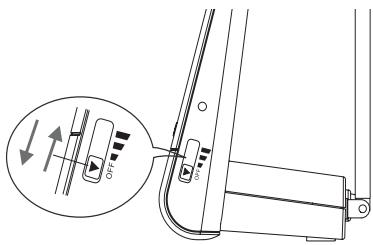

2 Um die Veränderleistung zu erhöhen, schiben Sie den Veränderungsschalter in Richtung der maximalen Leistung.

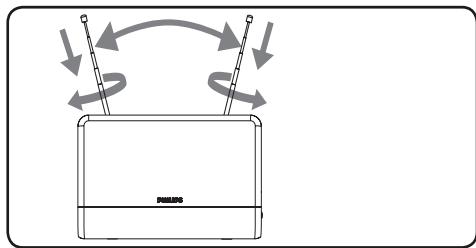

3 Stellen Sie an Ihr dem Fernsehgerät oder UKW-Radio den gewünschten Kanal/Sender ein. Bewegen Sie die Dipolantennen in verschiedene Richtungen nach oben und unter, bis das Gerät ein Signal empfängt.

Hinweis

• Unter Umständen wird ein optimaler Empfang erreicht, wenn Sie den Verstärkungsschalter in Richtung der niedrigsten Stufe schieren.

UHF-Empfang

1 Stellen Sie bei Ihr dem Fernsehgerat den gewünschten Kanal/Sender ein.

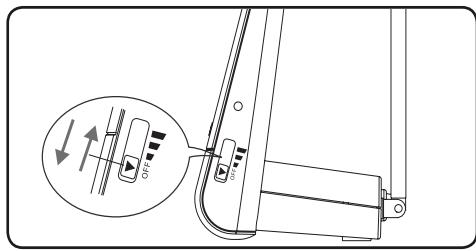

2 Um die Veränderleistung zu erhöhen, schiben Sie den Veränderungsschalter in Richtung der maximalen Leistung.

Hinweis

• Unter Umständen wird ein optimaler Empfang erreicht, wenn Sie den Verständungsschalter in Richtung der niedrigsten Stufe schieben.

Einrichten eines digitalen Tuners mithilfe der Antenne

Sie können verfügbar Kanäle mithilfe eines digitalen TV-Tuners einrichten. Dies ist ein automatischer Vorgang, er wird zusammen mit der Einrichtung des Tuners durchgeführt. Stellen Sie safer, dass die Antenne korrekt eingerichtet wurde, damit der Tuner Kanäle klar und deutlich empfangen kann.

Sie haben folgende zwei Möglichkeit, die Antenne an das Fernsehgerät anzuschreiben:

Schlieben Sie die Antenne an den digitalen Tuner an. Ist die gewünschte Signalstarke erreicht, kann der Tuner die Kanäle automatisch speichern.
Schlieben Sie die Antenne direkt an das Fernsehgerät an. Schalten Sie auf die analogen Kanäle um, und bestimmen Sie den optimalen Antennenstandort. Schlieben Sie die Antenne dann wieder an den digitalen Tuner an. Stellen Sie safer, dass die gewünschte Signalstärke erreicht ist, bevor Sie die Kanäle auf dem Tuner einrichten.

5 Häufig gestellte Fragen (FAQs)

Kann ich mit dieser Antenne auch analoge Übertragungen empfangen?

Ja, mit dieser Antenne können Sie analoge TV-Signale im UHF- und VHF-Band empfangen.

Kann ich mit dieser Antenne auch digitale oder HD-DVB-Signale empfangen?

Ja, mit dieser Antenne können Sie digitale DVB- und HDTV-Signale im UHF- und VHF-Band empfangen.

Kann ich die Antenne auch mit einem DC-Stromanschluss in einem Boot, Wohnmobil oder Volkswagen betreiben?

Ja, auf der Rückseite der Antenne befindet sich ein DC-Anschluss. Schlieben Sie das Kabel oder den Adapter zuerst an die Antenne und dann an die Stromversorgung an.

Wo soll ich die Antenne positionieren, um den besten Empfang zu erhalten?

Wahlen Sie einen Standort in Fensternähe, sodassichkeine Hindernissezwischen der Antenne und dem Transmitter befinden.

Hinweis

• Positionieren Sie die Antenne nicht in der Höhe von Metalflächen, um Störungen zu vermeiden und den bestmöglichen Empfang zu gewährleisten.

Wie kann ich feststellen, welche Verstärkerleistung ich benötige, um ein klares Bild zu erhalten?

Ziehen Sie die VHF-Dipole soweit wie möglich hereaus, und schalten Sie dann den Veränderkern ein. Drehen Sie den Veränderkern auf maximale Leistung, und reduzieren Sie sie dann je nach Bedarf. Unter Umständen,müssen Sie die Veränderkerleistung reduzieren, um ein klares Bild zu erhalten.

Kann ich die Antenne mit einem digitalen Tuner einrichten?

Ja, Sie konnen diese Antenne mit einem digitalen Tuner einrichten. (see 'Einrichten eines digitalen Tuners mithilfe der Antenne' on page 23)

6 Garantie und Service

Garantieinformationen finden Sie unter www. philips.com/welcome

Wenn Sie technischen Support benötigena, senden Sie eine E-Mail mit der Modellnummer des Produkts und einer genauen

Problembeschreibung an folgende Adresse:[e-mail]

7 Glossar

A

Antenne

Ein Gerät, beispiselsweise ein Stab oder ein Draht, das ein Hochfrequenzsignal empfangt oder sendet.

D

DVB (Digital Video Broadcasting)

Bei DVB handelt es sich um ein Bündel international standardisierter Verfahren zur digitalen Fernsehubertragung.

F

In der Rundfunktechnik: ein Modulationsverfahren, bei dem die Frequenz des Trägersignals mit der Frenz des Modulationssignals schwankt.

H

HDTV bezeichnet ein System zur digitalen Fernsehübertragung, das über eine höhere Auflösung als herkömmliche Fernsehstandards (z. B. SDTV) verfügbar. HDTV wird digital übertragen. Zunachst kamen analoge Übertragungsverfahren zum Einsatz, heute werden jederoch DTV (Digital Television)-Signale verwendet, die dank der digitalen Videokomprimierung eine gingere Bandbreite benötigen.

K

Koaxial

Ein einzelnier Kupferleiter, der mit einer Isolierung versehen ist, welche wiederum von einem Kupferschirm und abermals mit einer isolierenden Außenhülle umgeben ist. Ein unabgeglichenes Übertragungskabel mit konstantem Widerstand. Im Audiobereich werden derartige Kabel*hufig für Low-Level-Line-Signale mit RCA-Anschluss verwendet.

U

Bei Radio- oder TV-Übertragungen bezeichnet UHF die elektromagnetischen Wellen im Frequenzbereich zwischen 300 MHz und 3 GHz (3000 MHz).

V

Verträker

Ein Gerät oder eine Baugruppe mit mehreren Stufen, das bzw. die ein Signal verstärkt, d. h. schwache Signale stärker macht.

Bei Radio- oder TV-Übertragungen bezeichnet VHF die elektromagnetischen Wellen im Frenzbereich zwischen 30 MHz und 300 MHz.
