| Type de produit | Antenne TV intérieure |
| Caractéristiques techniques principales | Amplification jusqu'à 42 dB, technologie de filtrage de bruit, compatibilité avec les signaux DVB-T/T2 |
| Alimentation électrique | Alimentation par adaptateur secteur inclus |
| Dimensions approximatives | Dimensions compactes pour une installation facile |
| Poids | Poids léger pour une manipulation aisée |
| Compatibilités | Compatible avec tous les téléviseurs équipés d'un tuner DVB-T/T2 |
| Fonctions principales | Réception des chaînes de télévision numériques, amplification du signal |
| Entretien et nettoyage | Essuyer avec un chiffon doux, éviter les produits abrasifs |
| Pièces détachées et réparabilité | Réparabilité limitée, pièces non disponibles en vente libre |
| Sécurité | Utiliser uniquement avec l'adaptateur fourni, ne pas exposer à l'humidité |
| Informations générales utiles | Vérifier la réception des signaux dans votre région avant l'achat |
FOIRE AUX QUESTIONS - SDV6222/12 PHILIPS
Questions des utilisateurs sur SDV6222/12 PHILIPS
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Antenne TV au format PDF gratuitement ! Retrouvez votre notice SDV6222/12 - PHILIPS et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil SDV6222/12 de la marque PHILIPS.
MODE D'EMPLOI SDV6222/12 PHILIPS
Ce manuel contient des informations importantes sur l'antenne de télévision d'intérieur Philips. Liseze le attentivement avant de commencer l'installation et la configuration.
L'appareil ne doit pas etre exposé aux fuites et aux éclaboussures. Aucun object rempli de liquide, par exemple un vase, ne doit etre place sur l'appareil.
Pour couper complètement l'alimentation, débranche la prise secteur de l'appareil.
- Si la fiche d'alimentation secteur est utilisé comme dispositif de sectionnement, celle-ci doit rester facilement accessible.
Aucune flamme rue, par exemple une bougie allumée, ne doit être placée sur l'appareil.
Recyclage
Votre produit a ete concu et fabriqué avec des materiaux et des composants de haute qualite pouvant etre recyclés et reutilisés.
La présence du symbole de poubelle barree indique que le produit est conforme à la directive européenne 2002/96/CE:
Ne jetez pas ce produit avec les ordures ménagères ordinaires. Renseignez-vous sur les dispositions en vigueur dans votre région concernant la collecte séparée des apparéils électriques et détonniques. La mise au rebut correcte de l'ancien produit permet de préserver l'environnement et la santé.
Sur un produit, ce logo signifie qu'une contribution financière a ete versee au systeme de recuperation et de recyclage national correspondant.
© 2011 Koninklijke Philips Electronics N.V. Tous droits réservés. Toute reproduction, partielle ou intégrale, est interdite sans le consentement écrit préalable du détenteur des droits d'auteur. Les marques commerciales sont la propriété de Koninklijke Philips Electronics N.V. ou de leurs détenteurs respectifs.
CE
2 Notre SDV6222
Félicitations pour votre achat et bienvenue dans le monde de Philips!
Pour profiter pleinement de l'assistance offerte par Philips, enregistrez votre produit à l'adresse suivante: www.philips.com/welcome.
Présentation

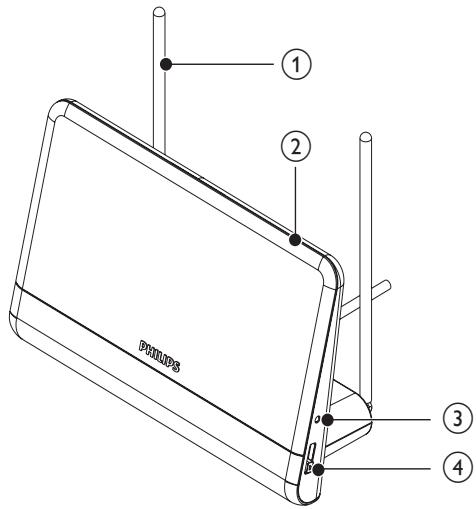

| 1 | Antenne VHF |
| 2 | Antenne UHF |
| 3 | Voyant d'alimentation |
| 4 | Bouton marche/arrêt et de contrôle du gain |

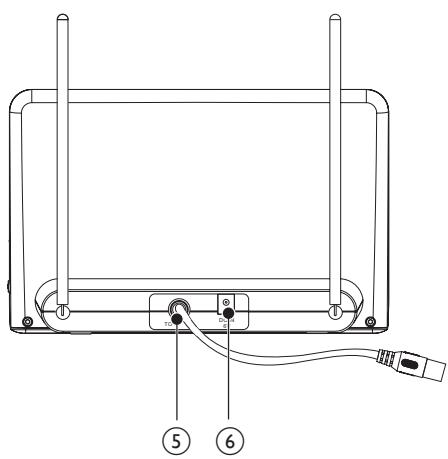

| 5 | Câble coaxial (pour la connexion au téléviseur) |
| 6 | Connecteur 6 V CC |

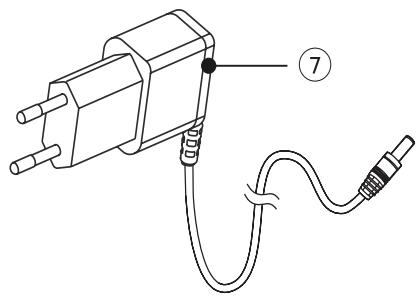

| 7 | Adaptateur secteur 100-240 V CA/6 V CC (inclus) |
3 Mise en route
Pour assurer le fonctionnement correct de l'antenne, liquez le manuel d'utilisation de votre téléviseur avant de commencer. Reglez le téléviseur pour qu'il recoive le signal ANTENNA à la place de CABLE ou SATELLITE.
Installation
Définition de l'intensité du signal
Avant l'installation, déterminez l'emplacement le plus approprié pour une réception optimale. Il est important qu'il n'y ait aucun obstacle entre l'antenne et l'émetteur. Pour deGXmeilleurs résultats, assurez-vous que l'antenne fait face à l'émetteur.
Remarque
- Choisissez un emplacement à proximé d'une fenêtre : l'antenne identifiera clairément la position de l'émetteur.
Remarque
- Pour évider les interférences, éloignez l'antenne de toute surface métallique.
Connexion au téléviseur

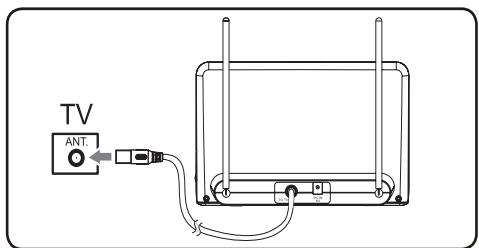

1 Branchez la sortie du signal de l'antenne sur le téléviseur.

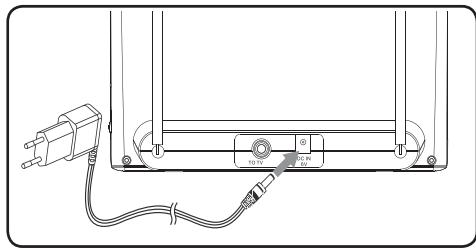

2 Branchez la fiche CC sur l'antenne et l'alimentation sur une prise 230-240 V CA.
4 Configuration de SDV6222
Pour une réception VHF/FM

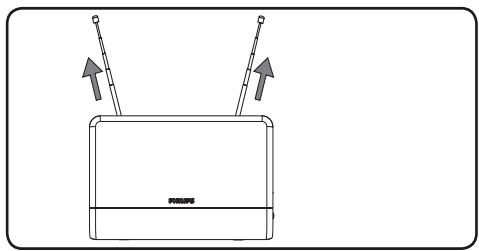

1 Déployez les dipôles téléscopiques au maximum.

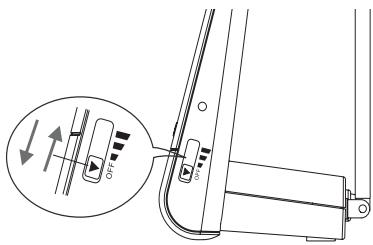

2 Pour augmenter la puissance de l'amplificateur, déplacez le bouton de contrôle du gain sur la position maximale.

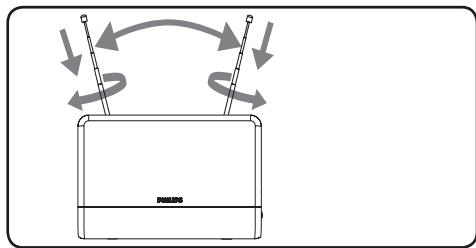

3 Allumez le téléviseur ou la radio FM, etCHOisissez la chaine/station souhaitee. Deplacez les dipôles dans plusieurs directions vers le haut et le bas jusqu'à obtenir une réception satisfaisante.
Remarque
- Vous pouvez tourner le bouton de contrôle du gain vers la gauche pour obtenir une meilleure réception.

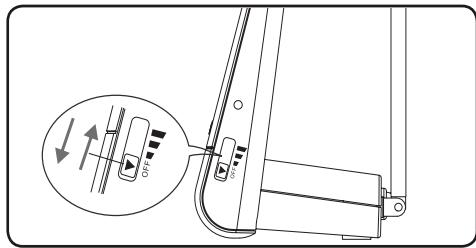

Pour une réception UHF
1 Allumez le téléviseur et besoinse la chaine/station souhaitee.
2 Pour augmenter la puissance de l'amplificateur, déplacez le bouton de contrôle du gain sur la position maximale.
Remarque
- Vous pouvez tourner le bouton de contrôle du gain vers la gauche pour obtenir une meilleure réception.
Configuration d'un tuner numérique avec cette antenné
Le tuner TV numérique vous permet d'installer toutes les chaînes disponibles. Ce processus automatique fait partie de la configuration du tuner. Assurez-vous que l'antenna a été configurée correctement pour que le tuner puisse receivevoir les chaînes disponibles.
Il existe deux manières de brancher l'antenne sur le téléviseur :
- Branchez l'antenne sur un tuner numérique. Si le signal est suffisamment puissant, les chaînes peuvent être enregistrées automatiquement dans le tuner.
- Branchez directement l'antenne sur le téléviseur. Reglez les chaînes analogiques et trouvez le meilleur emplacement pour l'antenne. Ensuite, branchez à nouveau l'antenne sur le tuner numérique. Vérifiez que le signal est assez puissant avant d'insteller les chaînes avec le tuner.
5 Foire aux questions
Cette antennpeut-ellefonctionneravecdes transmissionsanalogiques？
Oui, cette antennpe peut receivevoir des émissions de télévision analogiques sur les bandes passantes UHF et VHF.
Cette antennpeut-elle recevoir des émissions numériques ou fonctionner avec des émissions HD-DVB?
Oui, cette antenné est donc pour receivevoir des émissions DVB et HDTV numériques sur les bandes passantes UHF et VHF.
Peut-on brancher l'antenne sur l'alimentation CC d'un bateau, d'une caravane ou en camping?
Oui, vous trouvrez une prise d'alimentation CC à l'arrière de l'antenne. Branchez votre cable/adaptateur sur l'antenne, puis sur la source d'alimentation.
Où doit-je placer l'antenne pour obtenir laffective réception possible?
Choisissez un emplacement à proximé d'une fenêtre : l'antenne identifiera clairement la position de l'émetteur.
Remarque
- Pour obtenir une réception optimale, éloignez l'antenne de toute surface metallique afin d'éviter les interférences.
Comment connaître le niveau de gain (amplification) nécessaire pour recevoir une image nette?
Une fois les dipôles VHF déployés au maximum, allumez l'amplificateur. Réglez l'amplificateur sur la position maximale, puis réduisez selon les besoin. Dans certains cas, vous nevez diminuer la puissance de
l'amplificateur pour receivevoir une image plus nette.
Puis-je configurer cette antennae avec un tuner numérique?
Oui, cette antennpeut estre configurée avec untuner numérique.(see 'Configuration d'un tunernumérique avec cette antennon page 15)
6 Garantie et réparation
Pour plus d'informations sur la garantie, visitez le site: www.philips.com/welcome
Pour obtenir une assistance technique, envoyez-nous un e-mail indiquant la reférence du modele et comportant une description détaillée du problème à l'adresse : accessorysupport@philips.com
7 Glossaire
A
Amplificateur
Appareil formé soit d'un circuit monoétage, soit d'un grand circuit à plusieurs étages, destiné à creer un gain, c'est-à-dire à prendre les petits signaux plus grands.
Antenne
Appareil pouvant seprésenter sous la forme d'une tige métallique ou d'un fil, servant à capter un signal de fréquence radio reçu ou à émettre un signal RF transmis.
C
Cable coaxial
Conducteur en cuivre mono-brin, entoure d'une couche isolante recouverte d'un ruban de cuivre blindé et enfin d'une enveloppe isolante. Ligne de transmission à impédance constante non équilibrée. Dans le domaine de l'audio, ce type de ligne est souvent utilisé pour des signaux de niveau bas ou ligne émis dans des connecteurs RCA.
D
DVB (Digital Video Broadcasting, diffusion video numérique)
DVB est un ensemble de normes internationales ouvertes pour la télévision numérique.
F
En diffusion radio, méthode de modulation dans laquelle la fréquence de la tension du transporter varie en fonction de la fréquence de la tension de modulation.
H
HDTV (High-Definition Television, télévision haute définition)
Système d'émission de télévision numérique doté d'une résolution supérieure à celle des systèmes traditionnels (televiseur de définition standard ou SDTV). HDTV est diffusée numérique. Les ancients systèmes utilisant la diffusion analogue, mais on utilise aujourd'hui des signaux de télévision numérique (DTV), qui nécessent moins de bande passante en raison de la compression video numérique.
U
En radio ou télédiffusion : gamme de fréquences des ondes électromagnétiques qui se situe entre 300 MHz et 3 GHz (3000 MHz).
V
VHF (Very high frequency, très haute fréquence)
En radio ou télédiffusion : gamme de fréquences des ondes électromagnétiques qui se situe entre 30 MHz et 300 MHz.
