SDV2790 - Antenne TV PHILIPS - Notice d'utilisation et mode d'emploi gratuit

Caractéristique	Détails
Type d'antenne	Antenne TV intérieure
Fréquence	VHF/UHF
Gain	Jusqu'à 40 dB
Connectivité	Sortie coaxiale
Alimentation	Alimentation externe incluse
Dimensions	Compacte, facile à installer
Utilisation recommandée	Pour la réception des chaînes de télévision numérique
Installation	Facile à installer, avec instructions fournies
Entretien	Nettoyage régulier de la surface
Sécurité	Ne pas exposer à l'eau ou à des températures extrêmes
Compatibilité	Compatible avec la plupart des téléviseurs modernes
Garantie	Garantie limitée de 2 ans

FOIRE AUX QUESTIONS - SDV2790 PHILIPS

Comment installer l'antenne TV PHILIPS SDV2790 ?

Pour installer l'antenne, placez-la dans un endroit élevé et dégagé, idéalement près d'une fenêtre. Branchez le câble coaxial à votre téléviseur et à l'antenne, puis allumez votre téléviseur et recherchez les chaînes.

Quel type de connexion est nécessaire pour l'antenne TV PHILIPS SDV2790 ?

L'antenne TV PHILIPS SDV2790 nécessite une connexion coaxiale pour se brancher à votre téléviseur.

Pourquoi ne reçois-je pas de signal avec mon antenne PHILIPS SDV2790 ?

Vérifiez que l'antenne est correctement installée et orientée vers la tour de diffusion. Assurez-vous également que le câble coaxial est bien connecté et que votre téléviseur est en mode de recherche de chaînes.

L'antenne PHILIPS SDV2790 fonctionne-t-elle avec tous les téléviseurs ?

Oui, l'antenne PHILIPS SDV2790 est compatible avec la plupart des téléviseurs équipés d'une entrée coaxiale.

Comment améliorer la réception de l'antenne TV PHILIPS SDV2790 ?

Pour améliorer la réception, essayez de repositionner l'antenne, de l'élever ou de l'orienter vers la direction de la tour de diffusion. Évitez les obstacles tels que les murs épais ou les appareils électroménagers.

Existe-t-il des éléments à vérifier si l'antenne ne fonctionne pas ?

Vérifiez que l'antenne est correctement alimentée, que les connexions sont sécurisées et que la recherche de chaînes a été effectuée sur votre téléviseur. Testez également l'antenne dans un autre emplacement.

Quel est le type de signal que l'antenne PHILIPS SDV2790 capte ?

L'antenne PHILIPS SDV2790 capte les signaux de télévision numériques terrestres (DTT).

Puis-je utiliser l'antenne PHILIPS SDV2790 à l'extérieur ?

L'antenne est conçue principalement pour une utilisation intérieure. Pour une utilisation extérieure, il est recommandé d'utiliser une antenne spécialement conçue pour cela.

Comment savoir si l'antenne est défectueuse ?

Si après toutes vos vérifications vous ne recevez toujours aucun signal, il se peut que l'antenne soit défectueuse. Essayez de la tester sur un autre téléviseur pour confirmer.

MODE D'EMPLOI SDV2790 PHILIPS

Table des matières 1 Important 12 Sécurité 12 Avertissement spécique aux États-unis 12 Avertissement spécique au Canada 12 Recyclage 12 2 Votre SDV2790 13 Présentation 13 3 Mise en route 14 Installation 14 4 Conguration de SDV2790 15 Pour une réception VHF/FM 15 Pour une réception UHF 15 Conguration d’un tuner numérique avec cette antenne 16 5 Foire aux questions 16 6 Garantie et réparation 17 7 Glossaire 1712 FR Avertissement spécique au Canada Clause de classe B Cet appareil numérique n’émet pas de bruits radioélectriques dépassant les limites applicables aux appareils numériques de classe B prescrites dans le Règlement sur le Brouillage Radioélectrique édicté par le Ministère des Communications du Canada. Cet appareil numérique de la classe B est conforme à la norme ICES-003 du Canada. Recyclage Votre produit a été conçu et fabriqué à l’aide de matériaux et composants de haute qualité, recyclables et réutilisables. Ne mettez jamais votre produit au rebut avec vos déchets ménagers. Renseignez-vous sur les réglementations locales concernant la collecte des produits électriques et électroniques. La mise au rebut citoyenne de votre ancien produit permet de protéger l’environnement et la santé. L’emballage de ce produit a été conçu pour être recyclé. Pour plus d’informations sur le recyclage de l’emballage, contactez les autorités locales. Sur un produit, ce logo signie qu’une contribution nancière a été versée au système de récupération et de recyclage national correspondant. © 2009 Koninklijke Philips Electronics N.V. Tous droits réservés. Toute reproduction, partielle ou intégrale, est interdite sans le consentement écrit préalable du détenteur des droits d’auteur. Les marques commerciales sont la propriété de Koninklijke Philips Electronics N.V. ou de leurs détenteurs respectifs. 1 Important Sécurité Ce manuel contient des informations importantes sur l’antenne de télévision d’intérieur Philips. Lisez- le attentivement avant de commencer l’installation et la conguration. Avertissement spécique aux États-unis À l’issue des tests dont il a fait l’objet, cet équipement a été déclaré conforme à la

section 15 de la réglementation FCC applicable

aux appareils numériques de classe B. Ces limites sont conçues pour fournir une protection sufsante contre les interférences nuisibles dans les installations résidentielles. Cet équipement génère, utilise et peut émettre des ondes radioélectriques. Il est susceptible de créer des interférences nuisibles dans les communications radioélectriques s’il n’est pas installé ou utilisé conformément aux instructions du manuel. Cependant, l’absence d’interférences dans une installation particulière n’est pas garantie. Dans le cas où cet équipement créerait des interférences avec la réception radio ou télévisée, ce qui peut être vérié en éteignant et en rallumant l’appareil, il est conseillé d’essayer de corriger ces interférences en appliquant une ou plusieurs des mesures suivantes : déplacer l’antenne de réception ;• augmenter la distance entre l’équipement et • le récepteur ; relier l’équipement à une prise de courant • située sur un circuit différent de celui sur lequel le récepteur est connecté ; prendre conseil auprès d’un distributeur ou • d’un technicien radio/TV qualié.13 Français

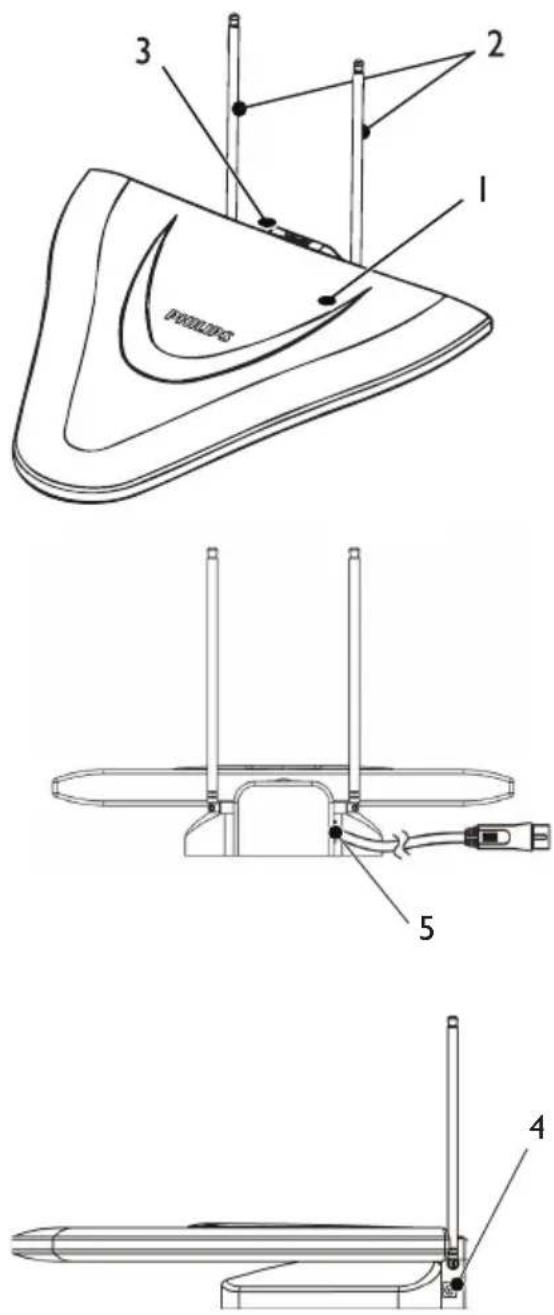

1 Antenne log-périodique UHF2 Antenne tige VHF3 Bouton de contrôle du gain UHF/VHF4 Connecteur 9 V CC5 Câble coaxial (pour la connexion au téléviseur)6 Adaptateur secteur 120 V CA/9 V CC (inclus)

2 Votre SDV2790 Félicitations pour votre achat et bienvenue dans le monde de Philips !Pour proter pleinement de l’assistance offerte par Philips, enregistrez votre produit à l’adresse suivante : www.philips.com/welcome.Présentation

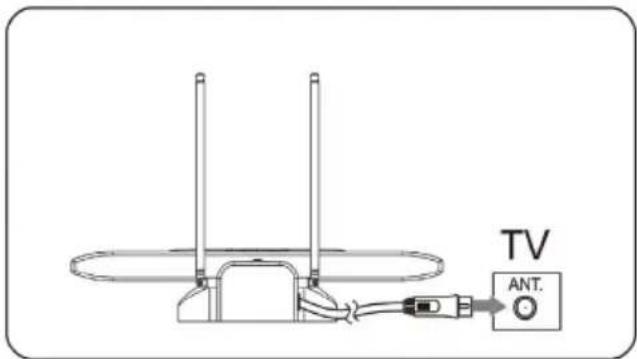

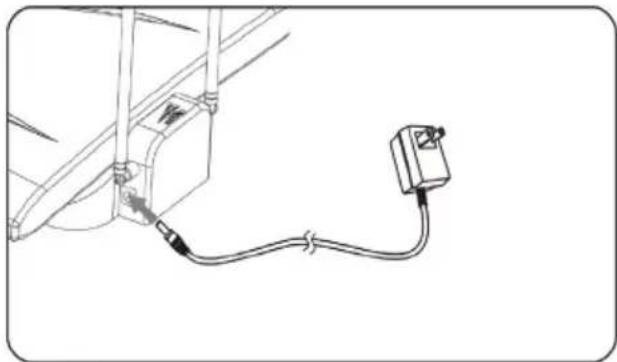

414 FR 3 Mise en route Pour assurer le fonctionnement correct de l’antenne, lisez le manuel d’utilisation de votre téléviseur avant de commencer. Réglez le téléviseur pour qu’il reçoive le signal ANTENNA à la place de CABLE ou SATELLITE. Installation Dénition de l’intensité du signalAvant l’installation, déterminez l’emplacement le plus approprié pour une réception optimale. Il est important qu’il n’y ait aucun obstacle entre l’antenne et l’émetteur. Pour de meilleurs résultats, assurez-vous que l’antenne fait face à l’émetteur.RemarqueChoisissez un emplacement à proximité d’une •fenêtre : l’antenne identiera clairement la position de l’émetteur.RemarquePour éviter les interférences, éloignez l’antenne de •toute surface métallique.Connexion au téléviseur 1 Branchez l’autre extrémité du câble coaxial intégré à l’entrée du récepteur TV. 2 Branchez la che CC sur l’antenne et l’alimentation sur une prise 120 V CA. 3 Mettez l’interrupteur en position de marche.15 Français RemarqueVous pouvez baisser le niveau de contrôle du gain •pour obtenir une meilleure réception.RemarquePour savoir comment vérier la distance entre •les émetteurs de programmes TV locaux et l’emplacement où vous vous trouvez, consultez le site www.antennaweb.org. Pour une réception UHF

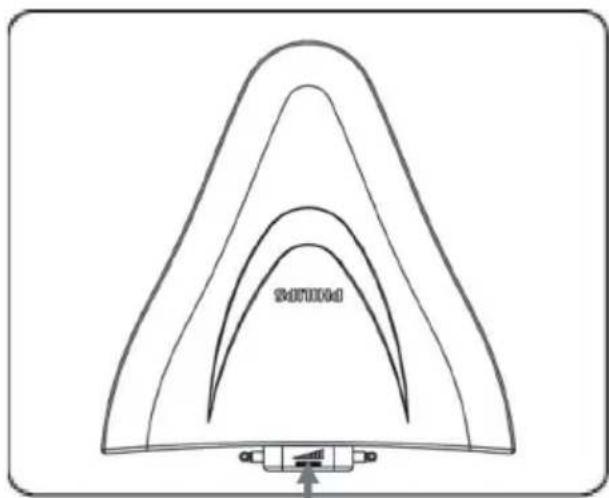

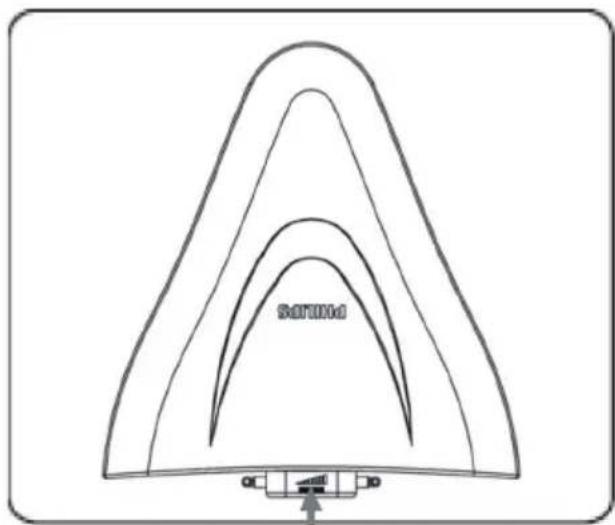

Allumez le téléviseur et choisissez la chaîne/station souhaitée. 2 Pour augmenter la puissance de l’amplicateur, réglez le contrôle du gain sur le niveau maximum. RemarqueVous pouvez baisser le niveau de contrôle du gain •pour obtenir une meilleure réception. 4 Configuration de SDV2790 Pour une réception VHF/FM

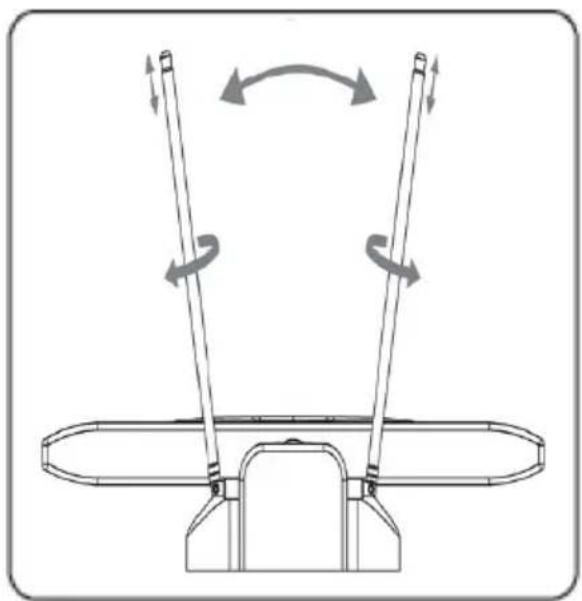

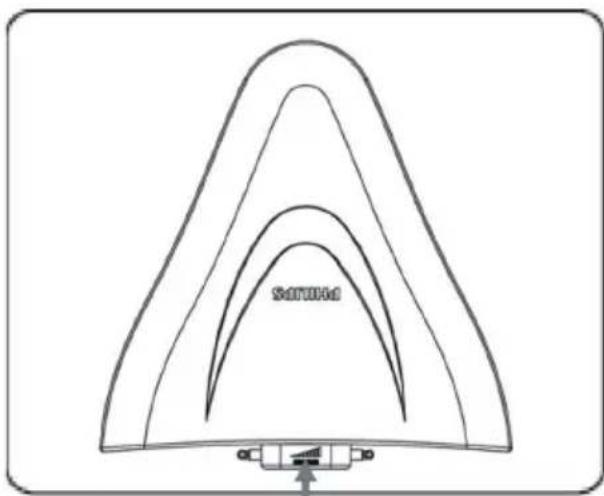

Pour augmenter la puissance de l’amplicateur, réglez le contrôle du gain sur le niveau maximum. 2 Déployez l’antenne tige VHF au maximum. 3 Allumez le téléviseur ou la radio FM, et choisissez la chaîne/station souhaitée. Déplacez l’antenne tige VHF dans plusieurs directions vers le haut et le bas jusqu’à obtenir une réception satisfaisante.16 FR Peut-on brancher l’antenne sur l’alimentation CC d’un bateau, d’une caravane ou en camping ? Oui, vous trouverez une prise d’alimentation CC à l’arrière de l’antenne. Branchez votre câble/adaptateur sur l’antenne, puis sur la source d’alimentation. Où dois-je placer l’antenne pour obtenir la meilleure réception possible ? Choisissez un emplacement à proximité d’une fenêtre : l’antenne identiera clairement la position de l’émetteur. Remarque Pour obtenir une réception optimale, éloignez •l’antenne de toute surface métallique an d’éviter les interférences. Comment connaître le niveau de gain (amplication) nécessaire pour recevoir une image nette ? Une fois les dipôles VHF déployés au maximum, allumez l’amplicateur. Réglez l’amplicateur sur la position maximale, puis réduisez selon les besoins. Dans certains cas, vous devez diminuer la puissance de l’amplicateur pour recevoir une image plus nette. Puis-je congurer cette antenne avec un tuner numérique ? Oui, cette antenne peut être congurée avec un tuner numérique. (see ‘Conguration d’un tuner numérique avec cette antenne’ on page 16) Conguration d’un tuner numérique avec cette antenne Le tuner TV numérique vous permet d’installer toutes les chaînes disponibles. Ce processus automatique fait partie de la conguration du tuner. Assurez-vous que l’antenne a été congurée correctement pour que le tuner puisse recevoir les chaînes disponibles. Il existe deux manières de brancher l’antenne sur le téléviseur : Branchez l’antenne sur un tuner • numérique. Si le signal est sufsamment puissant, les chaînes peuvent être enregistrées automatiquement dans le tuner. Branchez directement l’antenne sur le • téléviseur. Réglez les chaînes analogiques et trouvez le meilleur emplacement pour l’antenne. Ensuite, branchez à nouveau l’antenne sur le tuner numérique. Vériez que le signal est assez puissant avant d’installer les chaînes avec le tuner. 5 Foire aux questions Cette antenne peut-elle fonctionner avec des transmissions analogiques ? Oui, cette antenne peut recevoir des émissions de télévision analogiques sur les bandes passantes UHF et VHF. Cette antenne peut-elle recevoir des émissions numériques ou fonctionner avec des émissions ATSC ? Oui, cette antenne est conçue pour recevoir des émissions ATSC et HDTV sur les bandes passantes UHF et VHF.17 Français

Amplicateur Appareil formé soit d’un circuit monoétage, soit d’un grand circuit à plusieurs étages, destiné à créer un gain, c’est-à-dire à rendre les petits signaux plus grands. Antenne Appareil pouvant se présenter sous la forme d’une tige métallique ou d’un l, servant à capter un signal de fréquence radio reçu ou à émettre un signal RF transmis. ATSC (Advanced Television Systems Committee) Le Advanced Television Systems Committee, Inc., est une organisation internationale à but non lucratif qui élabore des normes facultatives pour télévision numérique. Les normes de télévision haute dénition dénies par le ATSC produisent des images 16:9 (écran large) dont la taille peut atteindre 1 920 x 1 080 pixels -- plus de six fois supérieure à la résolution de la norme précédente. Cependant, plusieurs tailles d’image différentes sont également prises en charge. Ainsi, une seule chaîne TV 6 MHz peut diffuser jusqu’à six « chaînes virtuelles » de dénition standard.

Câble coaxial Conducteur en cuivre mono-brin, entouré d’une couche isolante recouverte d’un ruban de cuivre blindé et enn d’une enveloppe isolante. Ligne de transmission à impédance constante non équilibrée. Dans le domaine de l’audio, ce type de ligne est souvent utilisé pour des signaux de niveau bas ou ligne émis dans des connecteurs RCA. 6 Garantie et réparation Garantie limitée à un an : Philips garantit que ce produit est exempt de défauts de matériau, de fabrication et d’assemblage, dans des conditions normales d’utilisation, conformément aux caractéristiques techniques et avertissements, pour une période d’un an à compter de la date d’achat du produit. L’extension de cette garantie est accordée uniquement à l’acheteur d’origine de ce produit et n’est pas transférable. Pour exercer les droits qui vous sont conférés par la présente garantie, vous devez fournir le reçu original attestant de l’achat sur lequel gure le nom du produit ainsi que la date d’achat. Pour contacter l’assistance clientèle ou bénécier d’un service sous garantie, appelez le : 919-573-

7854. AUCUNE AUTRE GARANTIE EXPRESSE

OU IMPLICITE N’EST PRÉVUE. Philips s’engage uniquement à réparer ou à remplacer le produit à sa propre convenance. Les dommages accessoires, particuliers et indirects ne sont pas couverts par cette garantie, et ce, dans les limites autorisées par la loi. Cette garantie vous permet de jouir de droits spéciques. Vous pouvez également jouir d’autres droits, selon les États. Pour plus d’informations sur la garantie, visitez le site www.philips.com/welcome Pour obtenir une assistance technique, envoyez- nous un e-mail indiquant la référence du modèle et comportant une description détaillée du problème à l’adresse : accessorysupport@ philips.com18 FR

UHF (Ultra high frequency, ultrahaute fréquence) En radio ou télédiffusion : gamme de fréquences des ondes électromagnétiques qui se situe entre 300 MHz et 3 GHz (3 000 MHz).

VHF (Very high frequency, très haute fréquence) En radio ou télédiffusion : gamme de fréquences des ondes électromagnétiques qui se situe entre 30 MHz et 300 MHz. Connecteur femelle Un connecteur femelle est un connecteur branché sur un l, un câble ou du matériel. Il possède un ou plusieurs trous contenant des terminaux électriques, et est construit de façon à ce qu’une che avec des conducteurs apparents (connecteur mâle) puisse être insérée aisément an d’assurer une connexion physique et électrique able. Connecteur mâle Un connecteur mâle est un connecteur branché sur un l, un câble, ou du matériel. Il possède un ou plusieurs terminaux électriques apparents et non blindés, et est construit de façon à pouvoir être inséré aisément dans une prise (connecteur femelle) an d’assurer une connexion physique et électrique able.

FM (Frequency Modulation) En diffusion radio, méthode de modulation dans laquelle la fréquence de la tension du transporteur varie en fonction de la fréquence de la tension de modulation.

HDTV (High-Denition Television, télévision haute dénition) Système d’émission de télévision numérique doté d’une résolution supérieure à celle des systèmes traditionnels (téléviseur de dénition standard ou SDTV). HDTV est diffusée numériquement. Les anciens systèmes utilisaient la diffusion analogique, mais on utilise aujourd’hui des signaux de télévision numérique (DTV), qui requièrent moins de bande passante en raison de la compression vidéo numérique.19 Français
