MODE D'EMPLOI SDV8622T PHILIPS

Utilisation en intérieur 4

Utilisation en extérieur 4

Avertissement spécifique aux États-unis 4

Avertissement spécifique au Canada 5

Recyclage 5

2 Votre SDV8622T/27 5

Contenu de l'emballage 6

3 Mise en route 7

Installation 7

Connexion au téléviseur 10

Configuration d'un tuner numérique avec cette antenne 10

4 Foire aux questions 11

5 Garantie et réparation 11

6 Glossaire 12

1 Important

Sécurité

Ce manuel contient des informations importantes sur l'antenne intérieure / extérieure de télévision Philips. Lisez-le attentivement avant de commencer l'installation et la configuration.

Utilisation en intérieur

• L'appareil ne doit pas être exposé aux fuites et aux éclaboussures. Aucun objet rempli de liquide, par exemple un vase, ne doit être placé sur l'appareil.
• Pour couper complètement l'alimentation, débranchez la prise secteur de l'appareil.
• Si la fiche d'alimentation secteur est utilisée comme dispositif de sectionnement, celle-ci doit rester facilement accessible.
• Aucune flamme nue, par exemple une bougie allumée, ne doit être placée sur l'appareil.

Utilisation en extérieur

• Si vous installez une antenne pour la première fois, pour votre propre sécurité et celle des autres, demandez l'aide d'un professionnel.
• Effectuez autant d'opérations que possible au sol.
• Choisissez bien le lieu d'installation. Rappel : les lignes électriques et les lignes téléphoniques se ressemblent. Pour votre sécurité, rappelez-vous que les lignes aériennes peuvent provoquer des blessures mortelles.
  • Assurez-vous que le lieu d'installation possède une structure capable de

supporter toutes les charges (le poids d'une antenne, le poids de la glace, le poids de la neige et la force du vent).

• Vérifiez que le lieu d'installation est bien protégé des fuites.
• N'installez pas votre antenne un jour pluvieux ou venteux.
• Si de l'eau tombe de l'assemblage, éloignez-vous immédiatement. Rappel : l'antenne, le mât, le câble et les fils de hauban en métal sont d'excellents conducteurs de courant électrique. Le moindre contact de l'un de ces éléments avec une ligne électrique peut provoquer une électrocution puis la mort.
• Si l'un des éléments de l'antenne entre en contact avec une ligne électrique, ne le touchez pas et n'essayez pas de le retirer vous-même. Contactez votre fournisseur d'électricité local. Ils le retireront en toute sécurité.
• Si un accident survient avec les lignes électriques, demandez immédiatement de l'aide auprès d'une personne qualifiée.

Avertissement spécifique aux États-unis

À l'issue des tests dont il a fait l'objet, cet équipement a été déclaré conforme à la section 15 de la réglementation FCC applicable aux appareils numériques de classe B. Ces limites sont conçues pour fournir une protection suffisante contre les interférences nuisibles dans les installations résidentielles. Cet équipement génère, utilise et peut émettre des ondes radioélectriques. Il est susceptible de créer des interférences nuisibles dans les communications radioélectriques s'il n'est pas installé ou utilisé conformément aux instructions du manuel.

Cependant, l'absence d'interférences dans une installation particulière n'est pas garantie. Dans le cas où cet équipement créerait des

interférences avec la réception radio ou télévisée, ce qui peut être vérifié en éteignant et en rallumant l'appareil, il est conseillé d'essayer de corriger ces interférences en appliquant une ou plusieurs des mesures suivantes :

• déplacer l'antenne de réception ;
• augmenter la distance entre l'équipement et le récepteur ;
• relier l'équipement à une prise de courant située sur un circuit différent de celui sur lequel le récepteur est connecté ;
• prendre conseil auprès d'un distributeur ou d'un technicien radio/TV qualifié.

Tous les autres appareils doivent comporter l'indication suivante sur l'appareil, à un endroit visible :

Cet appareil est conforme à l'article 15 de la réglementation de la FCC. Son utilisation est soumise à deux conditions : (1) Cet appareil ne doit pas provoquer d'interférences nuisibles et (2) cet appareil doit être capable de supporter différentes interférences, y compris les interférences susceptibles de provoquer un dysfonctionnement.

Avertissement spécifique au Canada

Clause de classe B

Cet appareil numérique n'émet pas de bruits radioélectriques dépassant les limites applicables aux appareils numériques de classe B prescrites dans le Règlement sur le Brouillage Radioélectrique édicté par le Ministère des Communications du Canada.

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Recyclage

Votre produit a été conçu et fabriqué à l'aide de matériaux et composants de haute qualité, recyclables et réutilisables.

Ne mettez jamais votre produit au rebut avec vos déchets ménagers. Renseignez-vous sur les réglementations locales concernant la collecte des produits électriques et électroniques.

La mise au rebut citoyenne de votre ancien produit permet de protéger l'environnement et la santé.

L'emballage de ce produit a été conçu pour être recyclé. Pour plus d'informations sur le recyclage de l'emballage, contactez les autorités locales.

Sur un produit, ce logo signifie qu'une contribution financière a été versée au système de récupération et de recyclage national correspondant.

© 2012 Koninklijke Philips Electronics N.V. Tous droits réservés. Toute reproduction, partielle ou intégrale est interdite sans le consentement écrit préalable du détenteur des droits d'auteur. Les marques commerciales sont la propriété de Koninklijke Philips Electronics N.V. ou de leurs détenteurs respectifs.

2 Votre SDV8622T/27

Félicitations pour votre achat et bienvenue dans le monde de Philips !

Pour profiter pleinement de l'assistance offerte par Philips, enregistrez votre produit à l'adresse suivante : www.philips.com/welcome.

Contenu de l'emballage

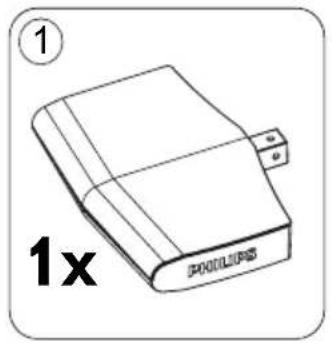

① Antenne SDV8622T/27
② Adaptateur secteur 100-240 V CA/6 V CC 500 mA
③ Support mural / du mât
④ Écrou
⑤ Boulons en U
⑥ Fixation du mât
⑦ Écrous avec rondelles de frein

⑧ Vis à bois 25 mm
⑨ Câble coaxial 6 m avec connecteurs
⑩ Cache de protection
⑪ Injecteur de courant
⑫ Chevilles en plastique
⑬ Rondelle
⑭ 1 vis à tête hexagonale 40 mm

3 Mise en route

Installation

Informations relatives à l'installation

Cette antenne utilise un module d'injection de courant pour alimenter l'amplificateur de l'antenne.

Pour le bon fonctionnement de cette antenne, il est indispensable de connecter le module d'injection de courant entre l'antenne et tout autre appareil tel que des répartiteurs, des transformateurs d'adaptation, des réseaux, etc.

a Antenne avec amplificateur intégré

b Module d'injection de courant

c Répartiteurs ou transformateurs d'adaptation (non fournis)

d Téléviseur ou périphérique vidéo

Définition de l'intensité du signal

Avant l'installation, déterminez l'emplacement le plus approprié pour une réception optimale. Il est important qu'il n'y ait aucun obstacle entre l'antenne et l'émetteur. Pour de meilleurs résultats, assurez-vous que l'antenne fait face à l'émetteur.

Remarque

- À l'intérieur, choisissez un emplacement à proximité d'une fenêtre : l'antenne identifiera clairement la position de l'émetteur.

Remarque

- Pour éviter les interférences, éloignez l'antenne de toute surface métallique.

Pour une installation murale à l'intérieur

Remarque

- Assemblez tous les éléments sur le sol avant d'installer l'antenne sur le mur ou le mât.

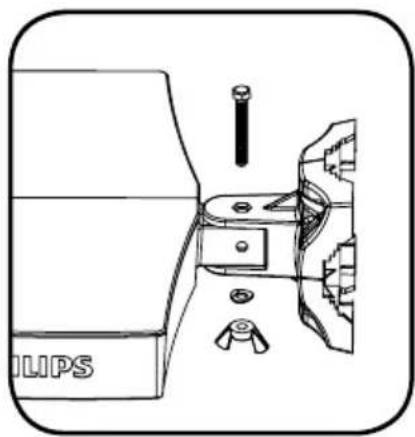

1 Utilisez l'écrou, la rondelle et la vis à tête hexagonale pour fixer l'antenne au support mural/du mât.

2 Utilisez les trous du support mural/du mât ③ comme guide pour marquer la position des vis à bois.

3 Pour les murs en bois Utilisez les vis à bois pour fixer fermement l'antenne au mur de bois.

Pour les murs en béton

Percez quatre trous sur le mur en béton et placez-y des chevilles en plastique. Utilisez les vis à bois pour fixer fermement l'antenne au mur en béton.

Pour une installation sur mât en extérieur

Remarque

- Assemblez tous les éléments sur le sol. Fixez l'antenne entière après avoir assemblé tous les éléments.

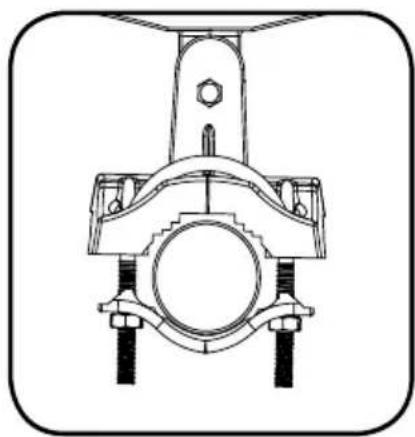

1 Utilisez l'écrou, la rondelle et la vis à tête hexagonale pour fixer l'antenne au support mural/du mât.

2 Insérez les boulons en U dans les trous du support mural/du mât. Faites glisser les fixations du mât sur les boulons en U Fixez les 4 écrous avec les rondelles de frein aux boulons en U.

3 Fixez fermement l'assemblage sur le mât.

4 Faites pivotez le mât pour modifier l'orientation.

5 Connectez le câble coaxial a① connecteur F sur la face inférieure de l'unité. Placez le cache de protection ⑩ sur la connexion.

Vous pouvez faire pivoter l'antenne ou le montant de 90 degrés.

Connexion au téléviseur

Remarque

- Comme précédemment noté, l'amplificateur (l'injecteur de courant + l'alimentation) doit être placé en ligne entre l'antenne et n'importe quel séparateur ou n'importe quels appareils supplémentaires.

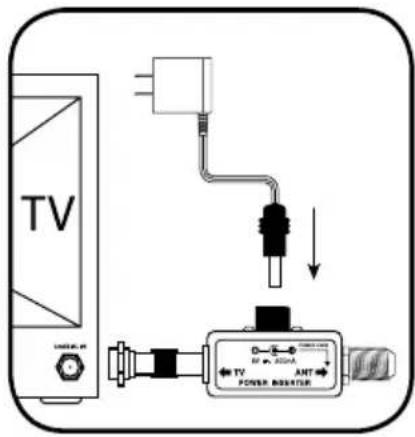

1 Connectez le câble coaxial de l'antenne au connecteur comportant l'étiquette ANT sur l'injecteur de courant ⑪

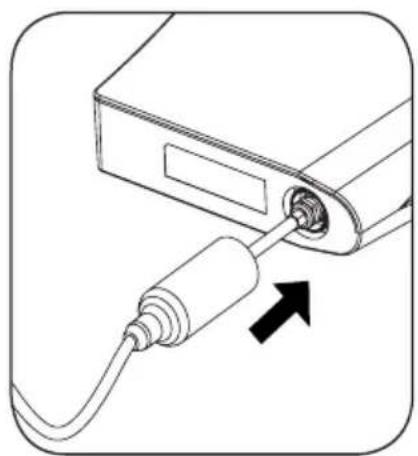

2 Connectez l'injecteur de courant à ^11 l'entrée de l'antenne sur le téléviseur, le décodeur numérique, le séparateur ou les autres appareils.
3 Connectez la fiche d'alimentation à ^② l'injecteur de courant ;puis branchez l'adaptateur secteur ^② sur une prise CA de 100-240 V.

Avertissement

- L'injecteur de courant et l'adaptateur secteur ne doivent être utilisés qu'à l'intérieur.

Conseil

- Cette antenne comprend un câble coaxial 3C-2V de 6 m. S'il ne correspond pas à vos besoins, remplacez le câble par un câble coaxial RG-6 plutôt que d'étendre le câble existant.

Configuration d'un tuner numérique avec cette antenne

Le tuner TV numérique vous permet d'installer toutes les chaînes disponibles. Ce processus automatique fait partie de la configuration du tuner. Assurez-vous que l'antenne a été configurée correctement pour que le tuner puisse recevoir les chaînes disponibles.

Il existe deux manières de brancher l'antenne sur le téléviseur :

• Branchez l'antenne sur un tuner numérique. Si le signal est suffisamment puissant, les chaînes peuvent être enregistrées automatiquement dans le tuner.
• Branchez directement l'antenne sur le téléviseur. Réglez les chaînes analogiques et trouvez le meilleur emplacement pour l'antenne. Ensuite, branchez à nouveau l'antenne sur le tuner numérique. Vérifiez que le signal est assez puissant avant d'installer les chaînes avec le tuner.

4 Foire aux questions

Cette antenne peut-elle fonctionner avec des transmissions analogiques ?

Oui, cette antenne peut recevoir des émissions de télévision analogiques sur les bandes passantes UHF et VHF.

Cette antenne peut-elle recevoir des émissions numériques ou fonctionner avec des émissions ATSC ?

Oui, cette antenne est conçue pour recevoir des émissions ATSC et HDTV sur les bandes passantes UHF et VHF.

Peut-on brancher l'antenne sur l'alimentation CC d'un bateau, d'une caravane ou en camping ?

Oui, vous trouverez une prise d'alimentation CC sur l'« injecteur de courant ». Branchez votre câble/adaptateur sur l'antenne, puis sur la source d'alimentation correcte (6 V CC, 500 mA), en respectant la polarité et le type de fiche.

Où dois-je placer l'antenne pour obtenir la meilleure réception possible ?

Choisissez un emplacement à proximité d'une fenêtre : l'antenne identifiera clairement la position de l'émetteur.

Conseil

- Pour obtenir une réception optimale, éloignez l'antenne de toute surface métallique afin d'éviter les interférences.

Puis-je configurer cette antenne avec un tuner numérique ?

Oui, cette antenne peut être configurée avec un tuner numérique (reportez-vous à la section « Configuration d'un tuner numérique avec cette antenne »).

5 Garantie et réparation

Pour plus d'informations sur la garantie, visitez le site : www.philips.com/welcome

Pour obtenir une assistance technique, envoyez-nous un e-mail indiquant la référence du modèle et comportant une description détaillée du problème à l'adresse : [e-mail]

Garantie limitée à un an : Philips garantit que ce produit est exempt de défauts de matériau, de fabrication et d'assemblage, dans des conditions normales d'utilisation, conformément aux caractéristiques techniques et avertissements, pour une période d'un an à compter de la date d'achat du produit. L'extension de cette garantie est accordée uniquement à l'acheteur d'origine de ce produit et n'est pas transférable. Pour exercer les droits qui vous sont conférés par la présente garantie, vous devez fournir le reçu original attestant de l'achat sur lequel figure le nom du produit ainsi que la date d'achat. Pour contacter l'assistance clientèle ou bénéficier d'un service sous garantie, appelez le : 1-919-573-7854. AUCUNE AUTRE GARANTIE EXPRESSE OU IMPLICITE N'EST PRÉVUE. Philips s'engage uniquement à réparer ou à remplacer le produit à sa propre convenance. Les dommages accessoires, particuliers et indirects ne sont pas couverts par cette garantie, et ce, dans les limites autorisées par la loi. Cette garantie vous permet de jouir de droits spécifiques. Vous pouvez également jouir d'autres droits, selon les États. Pour plus d'informations sur la garantie, visitez le site www.philips.com/welcome

6 Glossaire

A

Amplificateur

Appareil formé soit d'un circuit monoétage, soit d'un grand circuit à plusieurs étages, destiné à créer un gain, c'est-à-dire à rendre les petits signaux plus grands.

Antenne

Appareil pouvant se présenter sous la forme d'une tige métallique ou d'un fil, servant à capter un signal de fréquence radio reçu ou à émettre un signal RF transmis.

Le Advanced Television Systems Committee, Inc., est une organisation internationale à but non lucratif qui élabore des normes facultatives pour télévision numérique. Les normes de télévision haute définition définies par le ATSC produisent des images 16:9 (écran large) dont la taille peut atteindre 1 920 x 1 080 pixels -- plus de six fois supérieure à la résolution de la norme précédente. Cependant, plusieurs tailles d'image différentes sont également prises en charge. Ainsi, une seule chaîne TV 6 MHz peut diffuser jusqu'à six « chaînes virtuelles » de définition standard.

C

Câble coaxial

Conducteur en cuivre mono-brin, entouré d'une couche isolante recouverte d'un ruban de cuivre blindé et enfin d'une enveloppe isolante. Ligne de transmission à impédance constante non équilibrée. Dans le domaine de l'audio, ce type de ligne est souvent utilisé pour des signaux de niveau bas ou ligne émis dans des connecteurs RCA.

F

En diffusion radio, méthode de modulation dans laquelle la fréquence de la tension du transporteur varie en fonction de la fréquence de la tension de modulation.

H

HDTV (High-Definition Television, télévision haute définition)

Système d'émission de télévision numérique doté d'une résolution supérieure à celle des systèmes traditionnels (téléviseur de définition standard ou SDTV). HDTV est diffusée numériquement. Les anciens systèmes utilisaient la diffusion analogique, mais on utilise aujourd'hui des signaux de télévision numérique (DTV), qui requièrent moins de bande passante en raison de la compression vidéo numérique.

U

En radio ou télédiffusion : gamme de fréquences des ondes électromagnétiques qui se situe entre 300 MHz et 3 GHz (3 000 MHz).

V

VHF (Very high frequency, très haute fréquence)

En radio ou télédiffusion : gamme de fréquences des ondes électromagnétiques qui se situe entre 30 MHz et 300 MHz.
