SDV5119 - Antenne TV PHILIPS - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Antenne TV intérieure, compatible avec les signaux DVB-T/T2, gain d'antenne jusqu'à 42 dB
Utilisation	Conçue pour recevoir des chaînes de télévision numérique terrestre, installation facile, idéale pour les zones urbaines
Maintenance et réparation	Nettoyer régulièrement avec un chiffon doux, vérifier les connexions, pas de pièces remplaçables
Sécurité	Ne pas exposer à l'eau, utiliser uniquement avec des appareils conformes aux normes de sécurité électrique
Informations générales	Dimensions compactes, design moderne, câble coaxial inclus, garantie constructeur de 2 ans

FOIRE AUX QUESTIONS - SDV5119 PHILIPS

Comment installer l'antenne PHILIPS SDV5119 ?

Pour installer l'antenne PHILIPS SDV5119, placez l'antenne près d'une fenêtre ou dans un endroit élevé pour une meilleure réception. Connectez le câble coaxial de l'antenne à l'entrée 'Antenne' de votre téléviseur. Assurez-vous que l'antenne est bien fixée et orientée vers l'émetteur TV le plus proche.

Pourquoi je ne reçois pas de signal avec mon antenne PHILIPS SDV5119 ?

Si vous ne recevez pas de signal, vérifiez la connexion du câble coaxial, assurez-vous que l'antenne est orientée vers l'émetteur et éloignée des appareils électroniques qui pourraient causer des interférences. Essayez également de rescanner les chaînes sur votre téléviseur.

L'antenne PHILIPS SDV5119 est-elle compatible avec tous les téléviseurs ?

Oui, l'antenne PHILIPS SDV5119 est compatible avec la plupart des téléviseurs dotés d'une entrée coaxiale. Assurez-vous que votre téléviseur est équipé d'un tuner TNT pour recevoir les chaînes numériques.

Quel est le meilleur emplacement pour installer l'antenne ?

Le meilleur emplacement pour l'antenne est généralement près d'une fenêtre ou sur un mur extérieur, idéalement en hauteur. Évitez les zones entourées d'obstacles comme des arbres ou des bâtiments qui pourraient bloquer le signal.

Comment ajuster l'orientation de l'antenne pour une meilleure réception ?

Pour ajuster l'orientation de l'antenne, faites des petits mouvements latéraux ou verticaux tout en vérifiant la qualité du signal sur votre téléviseur. Prenez note des meilleurs angles pour optimiser la réception.

L'antenne PHILIPS SDV5119 fonctionne-t-elle en intérieur ?

Oui, l'antenne PHILIPS SDV5119 est conçue pour une utilisation en intérieur. Cependant, la réception peut varier en fonction de l'emplacement et des obstacles. Si possible, testez plusieurs emplacements pour trouver celui qui offre la meilleure réception.

Comment puis-je savoir si l'antenne est défectueuse ?

Si vous avez vérifié toutes les connexions et l'orientation de l'antenne, mais que vous ne recevez toujours pas de signal, vous pouvez tester l'antenne avec un autre téléviseur ou un autre appareil compatible. Si le problème persiste, il se peut que l'antenne soit défectueuse.

Quel type de chaînes puis-je recevoir avec l'antenne PHILIPS SDV5119 ?

L'antenne PHILIPS SDV5119 permet de recevoir des chaînes de télévision numériques terrestres (TNT) disponibles dans votre région, y compris les chaînes gratuites et certains services payants selon votre abonnement.

MODE D'EMPLOI SDV5119 PHILIPS

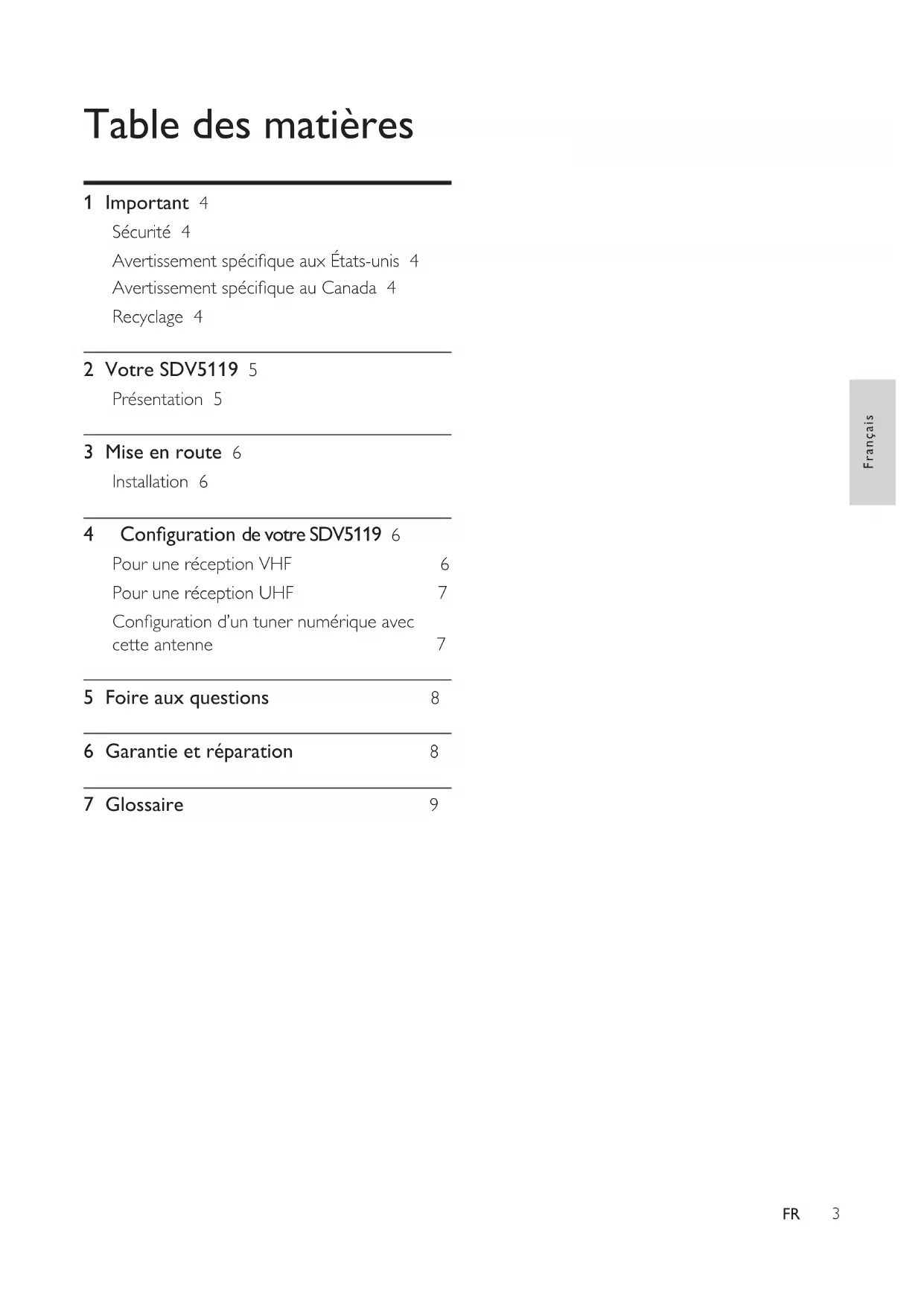

Table des matières 1 Important 4 Sécurité 4 Avertissement spécique aux États-unis 4 Avertissement spécique au Canada 4 Recyclage 4 2 Votre SDV5119 5 Présentation 5 3 Mise en route 6 Installation 6 4 Congurationde votre SDV5119 6 Pour une réception VHF 6 Pour une réception UHF 7 Conguration d’un tuner numérique avec cette antenne 7 5 Foire aux questions 8 6 Garantie et réparation 8 7 Glossaire 94 FR Avertissementspéciqueau Canada Clause de classe B Cet appareil numérique n’émet pas de bruits radioélectriques dépassant les limites applicables aux appareils numériques de classe B prescrites dans le Règlement sur le Brouillage Radioélectrique édicté par le Ministère des Communications du Canada. Cet appareil numérique de la classe B est conforme à la norme ICES-003 du Canada. Recyclage Votre produit a été conçu et fabriqué à l’aide de matériaux et composants de haute qualité, recyclables et réutilisables. Ne mettez jamais votre produit au rebut avec vos déchets ménagers. Renseignez-vous sur les réglementations locales concernant la collecte des produits électriques et électroniques. La mise au rebut citoyenne de votre ancien produit permet de protéger l’environnement et la santé. L’emballage de ce produit a été conçu pour être recyclé. Pour plus d’informations sur le recyclage de l’emballage, contactez les autorités locales. Sur un produit, ce logo signie qu’une contribution nancière a été versée au système de récupération et de recyclage national correspondant. © 2008 Koninklijke Philips Electronics N.V. Tous droits réservés. Toute reproduction, partielle ou intégrale, est interdite sans le consentement écrit préalable du détenteur des droits d’auteur. Les marques commerciales sont la propriété de Koninklijke Philips Electronics N.V. ou de leurs détenteurs respectifs. 1 Important Sécurité Ce manuel contient des informations importantes sur l’antenne de télévision d’intérieur Philips. Lisez-le attentivement avant de commencer l’installation et la conguration. Avertissementspéciqueaux États-unis À l’issue des tests dont il a fait l’objet, cet équipement a été déclaré conforme à la

section 15 de la réglementation FCC applicable

aux appareils numériques de classe B. Ces limites sont conçues pour fournir une protection sufsante contre les interférences nuisibles dans les installations résidentielles. Cet équipement génère, utilise et peut émettre des ondes radioélectriques. Il est susceptible de créer des interférences nuisibles dans les communications radioélectriques s’il n’est pas installé ou utilisé conformément aux instructions du manuel. Cependant, l’absence d’interférences dans une installation particulière n’est pas garantie. Dans le cas où cet équipement créerait des interférences avec la réception radio ou télévisée, ce qui peut être vérié en éteignant et en rallumant l’appareil, il est conseillé d’essayer de corriger ces interférences en appliquant une ou plusieurs des mesures suivantes : déplacer l’antenne de réception ;• augmenter la distance entre l’équipement • et le récepteur ; relier l’équipement à une prise de courant • située sur un circuit différent de celui sur lequel le récepteur est connecté ; prendre conseil auprès d’un distributeur • ou d’un technicien radio/TV qualié.5 Français

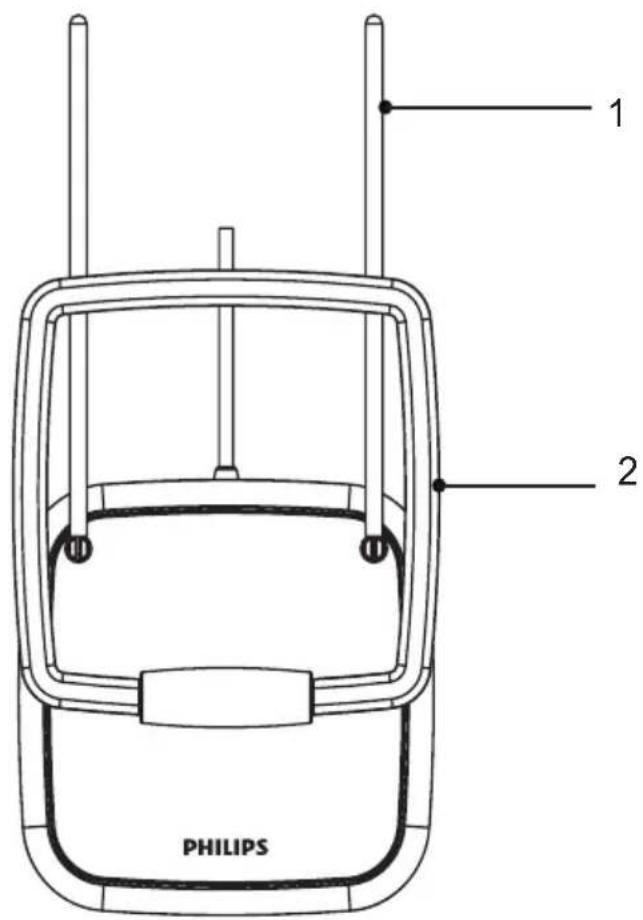

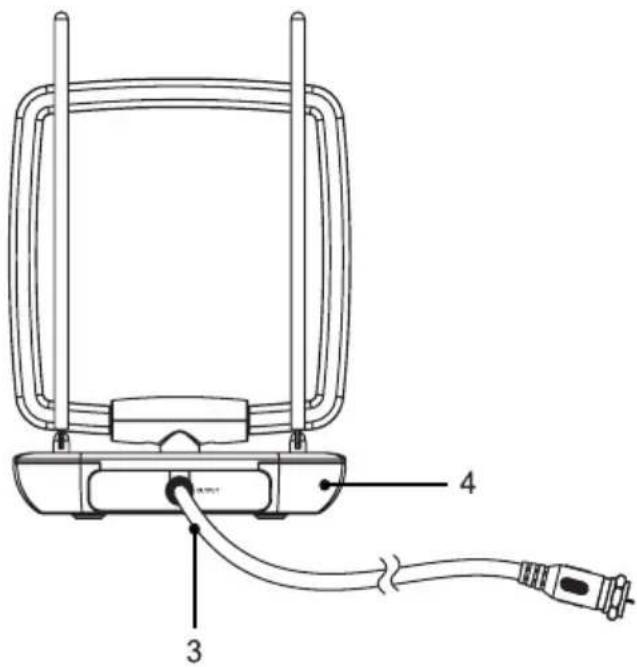

1 Antenne tige VHF2 Antenne cadre UHF3 Câble coaxial intégré connecté à la sortie du signal (pour une connexion au téléviseur)4 Support d’antenne 2 Votre SDV5119 Félicitations pour votre achat et bienvenue dans le monde de Philips !Pour proter pleinement de l’assistance offerte par Philips, enregistrez votre produit à l’adresse suivante : www.philips.com/welcome. Présentation

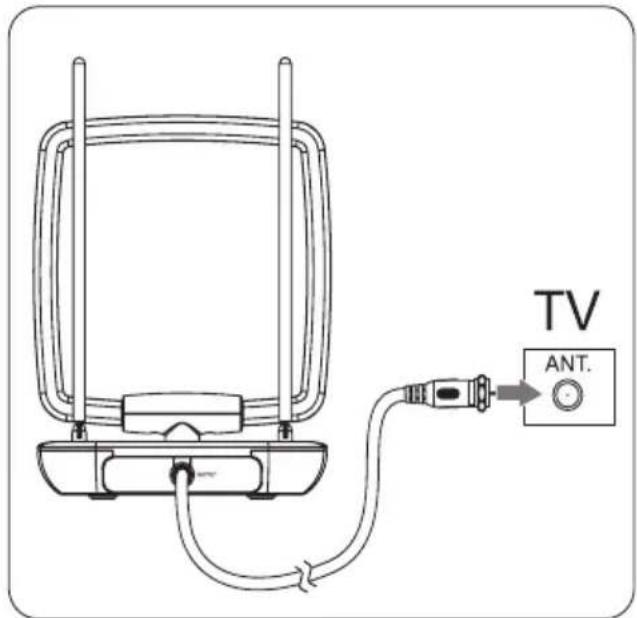

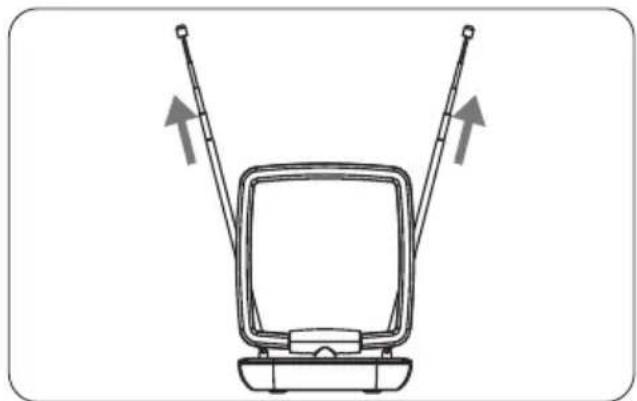

26 FR RemarqueAssurez-vous que le côté plat de l’antenne est installé •sur sa base sur une surface horizontale. 4 Configuration de votre SDV5119 Pour une réception VHF 1 Déployez l’antenne tige VHF au maximum. 3 Mise en route Pour assurer le fonctionnement correct de l’antenne, lisez le manuel d’utilisation de votre téléviseur avant de commencer. Réglez le téléviseur pour qu’il reçoive le signal ANTENNA à la place de CABLE ou SATELLITE. Installation Dénitiondel’intensitédusignal Avant l’installation, déterminez l’emplacement le plus approprié pour une réception optimale. Il est important qu’il n’y ait aucun obstacle entre l’antenne et l’émetteur. Pour de meilleurs résultats, assurez-vous que l’antenne fait face à l’émetteur. RemarqueChoisissez un emplacement à proximité d’une •fenêtre : l’antenne identiera clairement la position de l’émetteur.RemarquePour éviter les interférences, éloignez l’antenne de •toute surface métallique. Connexion au téléviseur 1 Une extrémité du câble coaxial est déjà branchée sur la sortie du signal de l’antenne. 2 Branchez l’autre extrémité sur l’entrée du récepteur TV.7 Français

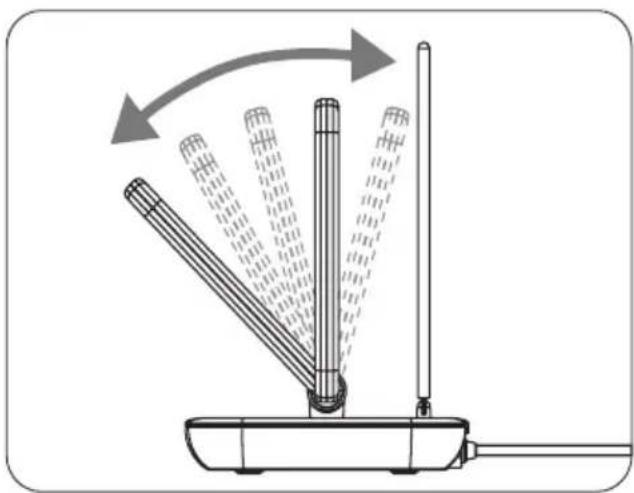

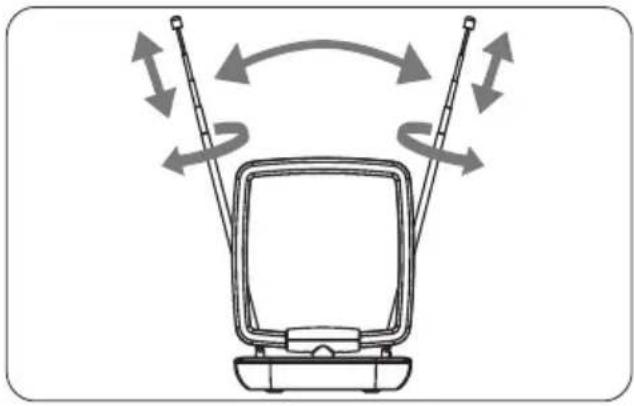

RemarquePour savoir comment vérier la distance entre •les émetteurs de programmes TV locaux et l’emplacement où vous vous trouvez, consultez le site www.antennaweb.org. Congurationd’untuner numérique avec cette antenne Le tuner TV numérique vous permet d’installer toutes les chaînes disponibles. Ce processus automatique fait partie de la conguration du tuner. Assurez-vous que l’antenne a été congurée correctement pour que le tuner puisse recevoir les chaînes disponibles. Il existe deux manières de brancher l’antenne sur le téléviseur : Branchez l’antenne sur un tuner • numérique. Si le signal est sufsamment puissant, les chaînes peuvent être enregistrées automatiquement dans le tuner. Branchez directement l’antenne sur le • téléviseur. Réglez les chaînes analogiques et trouvez le meilleur emplacement pour l’antenne. Ensuite, branchez à nouveau l’antenne sur le tuner numérique. Vériez que le signal est assez puissant avant d’installer les chaînes avec le tuner. 2 Allumez le téléviseur et choisissez la chaîne/station souhaitée. Déplacez l’antenne tige VHF dans plusieurs directions vers le haut et le bas jusqu’à obtenir une réception satisfaisante. Pour une réception UHF 1 Allumez le téléviseur et choisissez la chaîne/station souhaitée. 2 Inclinez ou orientez l’antenne cadre UHF vers l’émetteur jusqu’à obtenir une réception satisfaisante.8 FR 6 Garantie et réparation Garantie limitée à un an : Philips garantit que ce produit est exempt de défauts de matériau, de fabrication et d’assemblage, dans des conditions normales d’utilisation, conformément aux caractéristiques techniques et avertissements, pour une période d’un an à compter de la date d’achat du produit. L’extension de cette garantie est accordée uniquement à l’acheteur d’origine de ce produit et n’est pas transférable. Pour exercer les droits qui vous sont conférés par la présente garantie, vous devez fournir le reçu original attestant de l’achat sur lequel gure le nom du produit ainsi que la date d’achat. Pour contacter l’assistance clientèle ou bénécier d’un service sous garantie, appelez le : 919-573-

7854. AUCUNE AUTRE GARANTIE EXPRESSE

OU IMPLICITE N’EST PRÉVUE. Philips s’engage uniquement à réparer ou à remplacer le produit à sa propre convenance. Les dommages accessoires, particuliers et indirects ne sont pas couverts par cette garantie, et ce, dans les limites autorisées par la loi. Cette garantie vous permet de jouir de droits spéciques. Vous pouvez également jouir d’autres droits, selon les États. Pour plus d’informations sur la garantie, visitez le site www.philips.com/welcome Pour obtenir une assistance technique, envoyez- nous un e-mail indiquant la référence du modèle et comportant une description détaillée du problème à l’adresse : [e-mail] 5 Foire aux questions Cette antenne peut-elle fonctionner avec des transmissions analogiques ? Oui, cette antenne peut recevoir des émissions de télévision analogiques sur les bandes passantes UHF et VHF. Cette antenne peut-elle recevoir des émissions numériques ou fonctionner avec des émissions ATSC ? Oui, cette antenne est conçue pour recevoir des émissions ATSC et HDTV sur les bandes passantes UHF et VHF. Où dois-je placer l’antenne pour obtenir la meilleure réception possible ? Choisissez un emplacement à proximité d’une fenêtre : l’antenne identiera clairement la position de l’émetteur. Remarque Pour obtenir une réception optimale, éloignez • l’antenne de toute surface métallique an d’éviter les interférences. Puis-jecongurercetteantenneavecuntuner numérique ? Oui, cette antenne peut être congurée avec un tuner numérique. (see ‘Conguration d’un tuner numérique avec cette antenne’ on page 7)9 Français

HDTV(High-DenitionTelevision,télévision hautedénition) Système d’émission de télévision numérique doté d’une résolution supérieure à celle des systèmes traditionnels (téléviseur de dénition standard ou SDTV). HDTV est diffusée numériquement. Les anciens systèmes utilisaient la diffusion analogique, mais on utilise aujourd’hui des signaux de télévision numérique (DTV), qui requièrent moins de bande passante en raison de la compression vidéo numérique.

UHF(Ultrahighfrequency,ultrahaute fréquence) En radio ou télédiffusion : gamme de fréquences des ondes électromagnétiques qui se situe entre 300 MHz et 3 GHz (3 000 MHz).

VHF(Veryhighfrequency,trèshaute fréquence) En radio ou télédiffusion : gamme de fréquences des ondes électromagnétiques qui se situe entre 30 MHz et 300 MHz. 7 Glossaire

Antenne Appareil pouvant se présenter sous la forme d’une tige métallique ou d’un l, servant à capter un signal de fréquence radio reçu ou à émettre un signal RF transmis. ATSC (Advanced Television Systems Committee) Le Advanced Television Systems Committee, Inc., est une organisation internationale à but non lucratif qui élabore des normes facultatives pour télévision numérique. Les normes de télévision haute dénition dénies par le ATSC produisent des images 16:9 (écran large) dont la taille peut atteindre 1 920 x 1 080 pixels -- plus de six fois supérieure à la résolution de la norme précédente. Cependant, plusieurs tailles d’image différentes sont également prises en charge. Ainsi, une seule chaîne TV 6 MHz peut diffuser jusqu’à six « chaînes virtuelles » de dénition standard.

Câble coaxial Conducteur en cuivre mono-brin, entouré d’une couche isolante recouverte d’un ruban de cuivre blindé et enn d’une enveloppe isolante. Ligne de transmission à impédance constante non équilibrée. Dans le domaine de l’audio, ce type de ligne est souvent utilisé pour des signaux de niveau bas ou ligne émis dans des connecteurs RCA.© 2008 Koninklijke Philips Electronics N.V. All rights reserved. PDCC-PENG-901
