Tipo de produto	Antena de TV interna/externa UHF/VHF com amplificador
Marca	Philips
Modelo	SDV2940
Alimentação	100-240 V AC via fonte de alimentação DC (incluída)
Frequência	UHF e VHF
Comprimento do cabo coaxial	6 metros (RG-59)
Tipo de conector	Fêmea F (antena) e para TV
Peças incluídas	Antena, fonte de alimentação, suporte de parede/poste, parafusos, braçadeiras, cabo coaxial, injetor de energia, proteção térmica
Instalação	Parede interna ou poste externo (trabalho de montagem no chão)
Segurança	Aterramento obrigatório para instalação externa; manter distância de fios elétricos
Garantia	365 dias para produtos Philips (modelo SDV2940)
Suporte técnico	0800 701 0203 (Brasil) ou [e-mail]
Limpeza e manutenção	Limpar com pano seco; não utilizar solventes

Perguntas frequentes - SDV2940 PHILIPS

Como instalar a antena Philips SDV2940?

Monte a antena no chão antes de fixá-la. Para parede, use o suporte em L e os parafusos fornecidos. Para poste, use as cavilhas em U e braçadeiras. Aperte todos os parafusos e conecte o cabo coaxial.Importante: a antena deve estar voltada para o transmissor.

Preciso aterrar a antena externa?

Sim, para proteção contra descargas elétricas. Utilize um pára-raios e fio terra de 8 AWG ou maior. Consulte um profissional se necessário.

Como conectar a antena à TV?

Conecte o cabo coaxial à antena e ao conector ANT do injetor de energia. Depois, ligue o injetor à entrada de antena da TV. Por fim, conecte a fonte de alimentação DC ao injetor e ligue na tomada.

A antena funciona com TV digital?

Sim, a antena recebe sinais UHF e VHF, compatível com TV digital e analógica.

Qual a garantia da antena Philips SDV2940?

A Philips oferece garantia de 365 dias contra defeitos de fabricação. A nota fiscal é necessária.

O que fazer se a recepção for fraca?

Verifique a direção da antena e se não há obstáculos. Ajuste a posição. Certifique-se de que a TV está configurada para ANTENA e não CABO ou SATÉLITE. Se o cabo for muito longo, substitua por RG-6.

Posso usar a antena em apartamento?

Sim, a antena pode ser instalada em parede interna ou até mesmo em poste na varanda, desde que haja visada para o transmissor.

O injetor de energia pode ser usado em ambiente externo?

Não, o injetor e a fonte de alimentação são exclusivos para uso interno.

Como limpar a antena?

Limpe com um pano seco e macio. Não utilize produtos químicos ou abrasivos.

Onde encontrar suporte técnico?

Ligue para 0800 701 0203 (gratuito) ou envie e-mail para [e-mail]. Atendimento segunda a sexta 08h-20h, sábado 08h-13h.

MANUAL DE UTILIZADOR SDV2940 PHILIPS

3 Instruções de segurança
4 Informações importantes
5 Peças incluídas
5 Instruções de instalação
7 Conexão com a TV
8 Garantia
8 Suporte técnico

A Philips fabrica produtos de altíssima qualidade. Caso tenha problemas técnicos, ligue para a nossa central de suporte a acessórios (tel.: [phone]) antes de retornar à loja para devolução do produto. (Consulte a página 7 deste manual de instruções para obter informações detalhadas sobre o que fazer “Antes de começar”).

Philips SDV2940

Antena interna/externa UHF/VHF para televisão

Exemplo de aterramento de antena
*Não haverá necessidade de uma unidade de descarga de antena se os fios condutores estiverem protegidos por uma blindagem metálica, devidamente aterrada.

IMPORTANTE LEIA ANTES DE INSTALAR

Aterramento da antena

Se uma antena externa for conectada ao receptor, certifique-se de que o sistema da antena está aterrado de modo a oferecer proteção contra picos de tensão e o acúmulo de cargas estáticas. Para obter mais informações sobre aterramento adequado do poste, da estrutura de suporte e do fio da antena em uma unidade de descarga de antena, o tamanho dos conectores de aterramento, a localização da unidade de descarga de antena, a conexão com eletrodos de aterramento e os requisitos do eletrodo de aterramento, consulte a ILUSTRAÇÃO À ESQUERDA.

Notas importantes de segurança

Caso esteja incerto quanto à instalação da antena ou não seja qualificado para essa tarefa, recomendamos que procure um profissional.

Leia todas as instruções deste dispositivo antes de tentar fazer a instalação.

A instalação ou desmontagem de qualquer antena próxima a fios elétricos representa uma situação perigosa. Todo ano, centenas de pessoas morrem ou sofrem acidentes ao tentar instalar ou convertar antenas. Para sua segurança e para a instalação adequada da antena, leia e siga todas as precauções de segurança.

Antenas externas e fios condutores que conectam uma antena a um prédio não devem passar por condutores abertos de luz elétrica ou circuitos elétricos. Eles devem ficar distantes de todo e qualquer circuito para evitar contato acidental.

Cada fio condutor de uma antena externa deve ser conectado a uma unidade de descarga de antena. As unidades de descarga de antena (ou pára-raios) devem estar na parte externa do prédio, entre o ponto de entrada ou o fio condutor e a TV, e o mais próximo possível da entrada dos condutores no prédio.

Escolha um local para instalação em conformidade com os requisitos de segurança e desempenho.

Todos os fios elétricos, de TV a cabo e de telefone têm a mesma aparência.

Para sua segurança, considere que TODOS os fios suspensos podem causar morte.

Não instale uma antena em um local suscetível ao contato com fios elétricos em função de queda ou rajada de vento. Em caso de dúvida, entre em contato com a empresa fornecedora de energia elétrica. Solicite uma inspeção do local.

Antenas externas devem ser aterradas com um dispositivo pára-raios. Leis locais podem ser aplicáveis. Use um fio terra de 8 AWG (3,26 mm) ou com diâmetro maior.

IMPORTANTE LEIA ANTES DE INSTALAR

Restrições de altura ou outras restrições para antenas podem ser aplicadas à instalação, dependendo da proximidade com um aeroporto ou das leis locais.

Planeje cuidadosamente o procedimento de instalação. Faça todo o trabalho de montagem da antena no chão. Estenda totalmente a antena após a montagem.

NÃO trabalhe sob chuva, neve, em condições de vento intenso ou em dias em que haja previsão de temporal. NÃO use escada de metal.

Se o conjunto de montagem da antena começar a cair, afaste-se dele e deixe-o cair. Lembre-se de que o poste e o cabo da antena são excelentes condutores de eletricidade.

NÃO instale a antena sozinho. Tenha ao seu lado duas pessoas para ajudá-lo.

Se qualquer parte da antena entrar em contato com um fio elétrico. . . NÃO TOQUE NEM TENTE REMOVÊ-LA SOZINHO. Ligue imediatamente para a empresa fornecedora de energia. A empresa fará a remoção.

Caso ocorra um acidente elétrico. . . NÃO TOQUE NA PESSOA EM CONTATO COM O FIO ELÉTRICO. Caso contrário, você também poderá ser eletrocutado. Use uma tábua, um galho ou uma corda SECOS para puxar ou empurrar a vítima para longe dos fios elétricos e da antena. Em condições seguras, examine a vítima. Se houver perda de respiração, execute imediatamente o procedimento de ressuscitação cardiopulmonar (RCP) e permaneça ao lado da vítima. Peça a outra pessoa que solicite ajuda médica.

Instale antenas com fio a uma altura em que as pessoas não possam esbarrar nelas.

Não instale antenas com fio próximo de fios de empresas de serviços públicos.

Informações importantes

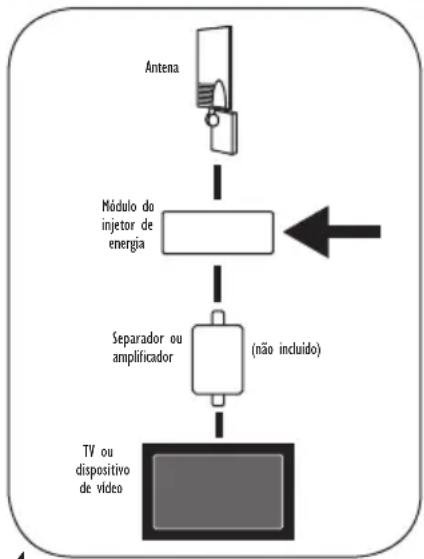


Informações importantes sobre instalação

A SDV2940 utiliza um módulo de injeção de energia para fornecer eletricidade ao amplificador de antena.

Para o funcionamento adequado deste sistema de antena, é essencial que o amplificador seja conectado entre a antena e o dispositivo usado (por exemplo, separadores, transformadores de conjugação, redes etc.).

CONSULTE a ILUSTRAÇÃO À ESQUERDA.

A não-observância deste aviso importante pode resultar em danos ao injetor de energia ou mau funcionamento/baixo desempenho.

Peças incluídas

PT

Antena SDV29401. 1

Fonte de alimentação2 1

Suporte para instalação em parede/poste3. ..... 1

Porcas4. 2

Cavilhas em U5. 2

1. Braçadeiras para instalação em poste .....2
2. Porcas com arruelas ....4
3. Suporte em L....1
4. Parafusos para madeira de 2"....4
5. Cabo coaxial de 50 cm com conectores.....1
6. Proteção térmica....1
7. Injetor de energia .....1
8. Buchas 4

Instruções de instalação

Determinação da intensidade do sinal

Antes da instalação, determine o local ideal para obter a melhor recepção. É importante que não haja obstáculos entre a antena e o transmissor. Para obter melhores resultados, a antena deve estar voltada para o local onde o transmissor está instalado.

Para instalação em uma parede interna:

NOTA: faça todo o trabalho de montagem da antena no chão antes de instalá-la em uma parede ou em um poste.

1. Fixe o corpo principal ao suporte em L, conforme mostrado, usando um parafuso philips. Observe a posição do suporte. Não aperte o parafuso até o fim, para que você possa fazer ajustes posteriormente (fig. 1).

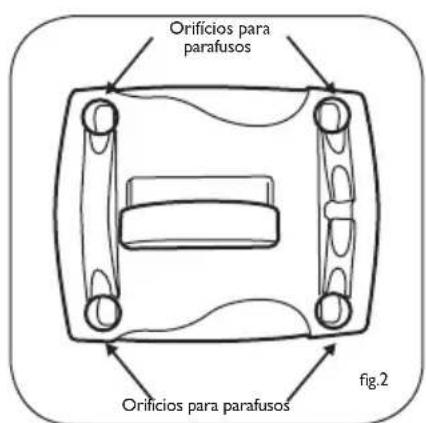

2. Usando o suporte para instalação em parede/poste como guia, marque a posição dos quatro parafusos de madeira de 2". Se possível, insira um fixador.
   Se não houver um fixador disponível, use buchas apropriadas (não incluídas, disponíveis em qualquer loja de ferragem) (fig. 2).

Instalação em parede

Instruções de instalação

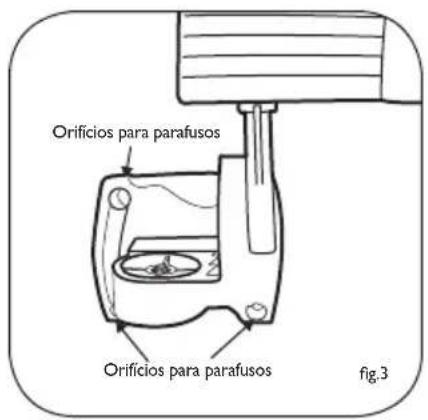

Fixe o corpo principal e o suporte em L ao suporte para 3. instalação em parede/poste usando um parafuso phillips (fig. 3). Observe a posição do suporte. Não aperte o parafuso até o fim, para que você possa fazer ajustes posteriormente (fig. 3).

Aperte todos os parafusos e porcas para que a antena fique 4. bem firme na parede.

Conecte o cabo ao conector F na parte inferior da unidade e da 5. proteção térmica sobre a conexão.

Veja as etapas seguintes em – Conexões com a TV

Para instalação externa em um poste:

NOTA: faça todo o trabalho de montagem da antena no chão.

Estenda totalmente a antena após a montagem.

Insira as cavilhas em U nos orifícios do suporte para instalação 1. em parede/poste (fig. 4).

Deslize as braçadeiras para instalação em poste pelas cavilhas 2 em U (fig. 4).

Fixe as quatro porcas com as arruelas às cavilhas em U — não 3. as aperte até o fim (fig. 4).

Deslize o conjunto de montagem no poste. Não aperte o 4. conjunto de montagem até o fim. Fixe-o de modo que fique na posição desejada (fig. 5).

Fixe o suporte em L ao suporte para instalação em parede/5. poste usando um parafuso phillips e uma porca. Observe a posição do suporte. Aperte esse parafuso até o fim.

Fixe verticalmente o corpo principal da antena no suporte em 6. L.

Aperte todos os parafusos e porcas para que a antena fique 7. bem firme no poste.

O ajuste da direção da antena é feito girando o poste. 8

1. Conecte o cabo ao conector F na parte inferior da unidade e da proteção térmica sobre a conexão (fig. 6).

Antes de começar

Para esta antena funcionar adequadamente, você deve acessar o menu da televisão à qual está conectando a antena (consulte o manual da televisão) e configurar a TV para receber sinal de ANTENA em vez de CABO ou SATÉLITE.

Conexões com a TV

Como explicado anteriormente, o amplificador (injetor de energia + fonte de alimentação) devem estar entre a antena e separadores ou dispositivos adicionais.

Conecte o cabo coaxial à antena e ao conector F identificado 1. como ANT no injetor de energia.

Conecte o injetor de energia à entrada de antena na TV, 2 separador e/ou outro dispositivo.

Conecte a tomada da fonte de alimentação DC ao injetor 3. de energia. Em seguida, ligue o adaptador da fonte de alimentação em uma tomada de 100-240 V AC.

Nota de segurança - o injetor de energia e a fonte de alimentação destinam-se exclusivamente ao uso em ambientes internos!

Conexões alternadas

Se a TV tiver entradas UHF e VHF separadas, você precisará 1. adquirir um separador de sinal.

Se a TV tiver apenas duas entradas de antena com conexão 2 por parafusos, você precisará adquirir um transformador de 75 Ohm em 300 Ohm.

Nota sobre o cabo coaxial – a SDV2940 vem com um cabo coaxial RG-59 de 6 metros. Se você achar que o cabo não é adequado para suas necessidades, recomendamos não esticá-lo para preservar a melhor integridade possível do sinal. O melhor a se fazer é substituir o cabo por um RG-6 ou RG-6 de blindagem quádrupla. Esses dois cabos foram projetados para o mínimo de perda de sinal em sistemas com cabos mais compridos. Isso garantirá a melhor imagem possível e um bom desempenho geral.

Garantia e assistência técnica

A Philips produz produtos de altíssima qualidade. Se você está tendo problemas técnicos, ligue para o nosso atendimento ao consumidor (Em São Paulo - Capital e demais localidades com DDD 011 - tel. [phone], nas demais localidades e estados - tel. [phone] (discagem direta gratuita), ou escreva para Caixa Postal: n° 21.315 - CEP 04602-970 - São Paulo - SP, ou envie um e-mail para: HYPERLINK “mailto:[e-mail]”[e-mail]) antes de devolver o produto para a loja.

Suporte técnico

Para obter suporte técnico, envie um email com o número do modelo do produto e uma descrição detalhada do problema para o seguinte endereço:

Este aparelho é garantido pela Philips da Amazônia Indústria Eletrônica Ltda, por um período superior ao estabelecido por lei. Porém, para que a garantia tenha validade, é imprescindível que, além deste certificado, seja apresentada a nota fiscal de compra do produto.

A Philips da Amazônia Indústria Eletrônica Ltda., assegura ao proprietário consumidor deste aparelho as seguintes garantias, a partir da data de entrega do produto, conforme expresso na nota fiscal de compra, que passa a fazer parte deste certificado:

Garantia para rádios e reprodutores de CD portáteis

(sem caixa acústica destacável): 180 dias

Garantia para os demais produtos da marca Philips: 365 dias.

Esta garantia perderá sua validade se:

• O defeito apresentado for ocasionado pelo uso indevido ou em desacordo com o seu manual de instruções.
• O produto for alterado, violado ou convertado por pessoa não autorizada pela Philips.
• O produto for ligado a fonte de energia (rede elétrica, pilhas, bateria, etc.) de características diferentes das recomendadas no manual de instruções e/ou no produto.
• O número de série que identifica o produto estiver de alguma forma adulterado ou rasurado.

Estão excluídos desta garantia defeitos decorrentes do descumprimento do manual de instruções do produto, de casos fortuitos ou de força maior; bem como aqueles causados por agentes da natureza e acidentes. Excluem-se igualmente desta garantia defeitos decorrentes do uso dos produtos em serviços não doméstico/residencial regular ou em desacordo com o uso recomendado.

ESTÃO EXCLUÍDAS DA GARANTIA ADICIONAL AS PILHAS OU BATERIAS FORNECIDAS JUNTO COM O CONTROLE REMOTO.

Nos municípios onde não exista oficina autorizada de serviço Philips, as despesas de transporte do aparelho e/ou do técnico autorizado, correm por conta do Sr. Consumidor requerente do serviço. A garantia não será válida se o produto necessitar de modificações ou adaptações para habilitá-lo a operar em qualquer outro país que não aquele para o qual foi designado, fabricado, aprovado e/ou autorizado, ou ter sofrido qualquer dano decormente deste tipo de modificação.

Philips da Amazônia Indústria Eletrônica Ltda.

Dentro do Brasil, para informações adicionais sobre o produto ou para eventual necessidade de utilização da rede de oficinas autorizadas, ligue para o Centro de Informações ao Consumidor (CIC). Em São Paulo - Capital e demais localidades com DDD 011 - tel. [phone], nas demais localidades e estados - tel. [phone] (discagem direta gratuita), ou escreva para Caixa Postal: n 21.315 - CEP04602-970 - São Paulo - SP, ou envie um e-mail para: [e-mail]

Horário de atendimento: de segunda à sexta-feira, das 08:00 às 20:00h; aos sábados das 08:00 às 13:00h.

Para atendimento fora do Brasil, contate a Philips local ou a: Philips Consumer Service Beukenlaan 2 -5651 CD Eindhoven The Netherlands

Lista de Assistência Técnica e Certificado de Garantia
