SDP 14000 IP LEVEL SENSOR - Capteur de niveau KARCHER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Capteur de niveau submersible
Marque	KARCHER
Modèle	SDP 14000 IP LEVEL SENSOR
Poids	6,8 kg
Alimentation électrique	230-240 V, 50 Hz, 800 W
Classe de protection	I
Débit maximal	14 000 l/h
Pression maximale	0,08 MPa (0,8 bar)
Hauteur manométrique maximale	8 m
Profondeur d'immersion maximale	8 m
Granulométrie maximale des particules	25 mm
Teneur maximale en particules	10 kg/m³
Température maximale du fluide	35 °C
Type de fluides autorisés	Eau propre, eau sale (particules jusqu'à 25 mm), eau de piscine, eau de lavage
Fluides interdits	Corrosifs, inflammables, explosifs, graisses, huiles, eau salée, eaux usées
Fonctions principales	Pompage automatique avec détection de niveau IQ Level Sensor, aspiration à plat (modèles SCP), purge d'air
Commande	Commutation automatique via IQ Level Sensor, touche de purge
Raccordement tuyau	1" (25,4 mm) et 1 1/4" (31,7 mm)
Accessoires inclus	Joint plat, clapet antiretour, serre-câble
Entretien et nettoyage	Rincer à l'eau claire après chaque utilisation ; nettoyer le capteur IQ Level Sensor tous les 2-3 mois
Sécurité	Disjoncteur différentiel 30 mA recommandé ; vérifier câble avant utilisation ; ne pas utiliser en présence de personnes dans l'eau
Garantie	Garantie constructeur selon conditions du distributeur ; autocollant d'étanchéité ne doit pas être retiré

FOIRE AUX QUESTIONS - SDP 14000 IP LEVEL SENSOR KARCHER

Quels fluides puis-je utiliser avec la pompe SDP 14000 ?

Vous pouvez utiliser de l'eau claire ou sale avec des particules jusqu'à 25 mm, de l'eau de piscine (additifs dosés) et de l'eau de lavage. Ne pas utiliser de liquides corrosifs, inflammables, explosifs, graisses, huiles, eau salée ou eaux usées.

Comment régler le capteur de niveau IQ Level Sensor ?

Le capteur peut être déplacé sur le rail de guidage pour définir la hauteur de mise en marche souhaitée. Pour une aspiration à plat, placez-le en position la plus basse.

Que faire si la pompe ne démarre pas ?

Vérifiez l'alimentation électrique (fusibles, connexions). Assurez-vous que l'eau atteint au moins 8 cm de hauteur (hauteur minimale pour SDP 14000). Nettoyez la zone d'aspiration si elle est obstruée. Vérifiez la position du capteur IQ Level Sensor.

Comment purger l'air de la pompe ?

Appuyez sur la touche de purge d'air ou branchez et débranchez la fiche secteur plusieurs fois jusqu'à ce que l'eau soit aspirée.

Quelle est la profondeur d'immersion maximale ?

La profondeur d'immersion maximale est de 8 mètres, mais la hauteur de refoulement (différence entre niveau d'eau et sortie) ne doit pas dépasser 8 mètres.

Comment entretenir la pompe après utilisation ?

Rincez la pompe à l'eau claire après chaque usage, surtout après avoir pompé de l'eau chlorée ou des liquides laissant des résidus. Nettoyez le capteur IQ Level Sensor avec un chiffon tous les 2 à 3 mois.

Puis-je utiliser la pompe en continu ?

Non, l'appareil n'est pas conçu pour un fonctionnement ininterrompu ou une installation stationnaire (ex : pompe de fontaine). Il est destiné à un usage domestique intermittent.

Quelles précautions de sécurité dois-je prendre ?

Utilisez un disjoncteur différentiel de 30 mA. Vérifiez le câble avant chaque utilisation. Ne tirez pas sur le câble pour débrancher. Ne faites pas fonctionner la pompe si des personnes se trouvent dans l'eau. Les réparations doivent être effectuées par un service agréé.

Que faire si la pompe s'arrête soudainement ?

Cela peut être dû à une surchauffe (interrupteur thermique). Débranchez la pompe, laissez-la refroidir, nettoyez la zone d'aspiration et évitez la marche à sec. Vérifiez également l'alimentation électrique.

Comment utiliser le clapet antiretour inclus ?

Installez le clapet antiretour à la place du joint plat dans le raccord de tuyau pour empêcher l'eau de refluer dans la pompe après l'arrêt. Veillez à respecter le sens de montage.

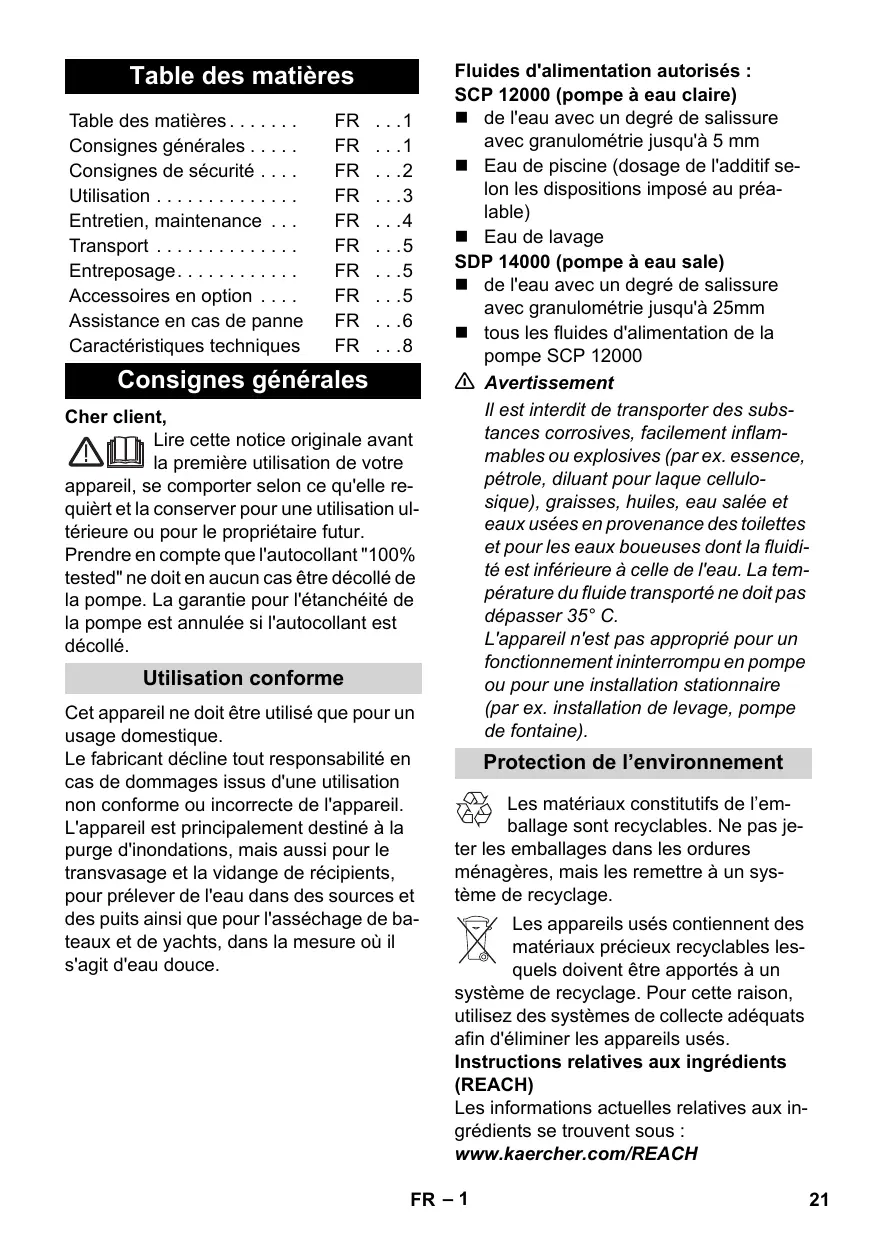

MODE D'EMPLOI SDP 14000 IP LEVEL SENSOR KARCHER

Consignes de sécurité. FR.2

Utilisation FR 3

Entretien, maintenance. FR.4

Transport FR.5

Entreposage. FR.5

Accessoires en option. FR.5

Assistance en cas de panne FR..6

Caractéristiques techniques FR.8

Consignes générales

Lire cette notice originale avant la première utilisation de votre

appareil, se compter sur ce qu'elle requiert et la conserver pour une utilisation ultérieure ou pour le propriétaire futur.

Prendre en compte que l'autocollant "100% tested" ne doit en aucun cas être décollé de la pompe. La garantie pour l'étanchéité de la pompe est annulée si l'autocollant est décollé.

Utilisation conforme

Cet appareil ne doit être utilisé que pour un usage domestique.

Le fabricant décline toute responsabilité en cas de dommages issus d'une utilisation non conforme ou incorrecte de l'appareil. L'appareil est principalement destiné à la purge d'inondations, mais aussi pour le transvasage et la vidange de récipients, pour prélever de l'eau dans des sources et des puits ainsi que pour l'asséchage de bateaux et de yachts, dans la mesure où il s'agit d'eau douce.

Fluides d'alimentation autorisés : SCP 12000 (pompe à eau claire)

de l'eau avec un degré de salissure avec granulométrie jusqu'à 5 mm Eau de piscine (dosage de l'additif selon les dispositions imposées au préalable) Eau de lavage

SDP 14000 (pompe à eau sale)

de l'eau avec un degré de salissure avec granulométrie jusqu'à 25mm tous les fluides d'alimentation de la pompe SCP 12000

Avertissement

Il est interdit de transporter des substances corrosives, facilement inflammables ou explosives (par ex. essence, pétrole, diluant pour laque cellulosique), graisses, huiles, eau salée et eaux usées en provenance des toilettes et pour les eaux boueuses dont la fluidité est inférieure à celle de l'eau. La température du fluide transporté ne doit pas dépasser 35°C. L'appareil n'est pas approprié pour un fonctionnement ininterrompu en pompe ou pour une installation stationnaire (par ex. installation de levage, pompe de fontaine).

Protection de l'environnement

Les matériaux constitutifs de l'emballage sont recyclables. Ne pasジャー

ter les emballages dans les ordures ménagères, mais les remettre à un système de recyclage.

Les appareils usés contiennent des matériaux précieux recyclables lesquels doivent être apportés à un

système de recyclage. Pour cette raison, utilisez des systèmes de collecte adaptés afin d'éliminer les appareils usés.

Instructions relatives aux ingrédients (REACH)

Les informations actuelles relatives aux ingrédients se trouvent sous :

Dans chaque pays, les conditions de garantie en vigueur sont celles publiées par notre société de distribution responsable. Les éventuelles pannes sur l'appareil sont réparées gratuitement dans le délai de validité de la garantie, dans la mesure où celles-ci relèvent d'un défaut de matériel ou de vice de fabrication. En cas de recours en garantie, adressez-vous à votre revendeur ou au service après-vente agréé le plus proche munis de votre preuve d'achat.

Danger

Pour un danger immédiat qui peut avoir pour conséquence la mort ou des blessures corporelles graves.

Avertissement

Pour une situation potentiellement dangereuse qui peut avoir pour conséquence des blessures corporelles graves ou la mort.

Attention

Pour une situation potentiellement dangereuse qui peut avoir pour conséquence des blessures légères ou des dommages matériels.

Danger de mort

Danger de mort par le courant électrique en cas de non-respect des consignes de sécurité !

Vérifier avant chaque utilisation que le câble et la fiche mâle ne sont pas défec-tueux. Un câble d'alimentation endom-magé doit immédiatement être remplace par le service après-vente ou un électricien agréé. Toutes les connexions encliquetées électriques doivent être effectuées dans une zone protégée contre les inondations. Des rallonges non adaptées peuvent présenter des risques. N'utiliser en plein air

que des rallonges homologuées avec une section suffisante.

Les fiches mâles et les raccords des câbles de rallonge utilisés doivent être protégés contre les éclaboussures.

Ne pas utiliser le câble de raccordement au secteur et le câble du commutation de niveau pour transporter ou fixer l'appareil. Pour débrancher l'appareil, tirer au niveau de la fiche secteur et non sur le câble d'alimentation. Ne pas faire passer le câble d'alimentation sur des arêtes vives et ne pas le coincer. La tension indiquée sur la plaque signalétique de l'appareil doit correspondre à celle de la prise. Afin d'éviter tout danger, seul le service après-vente agréé est habilité à effectuer des réparations ou à monter des pièces de rechange sur l'appareil. Respecter les dispositifs de sécurité électriques :

Les pompes d'immersion peuvent être exploitées dans les piscines, les étangs de jardin et les fontaines uniquement avec un disjoncteur à courant de défaut d'une intensité nominale de max. 30mA. Si des personnes se trouvent dans les piscines ou l'étang de jardin, la pompe ne doit pas être utilisée.

Pour des raisons de sécurité, nous recommandons fondamentalement que l'appareil soit exploité avec un disjoncteur de courant de défaut (max. 30mA).

Le raccordement électrique doit être exécuté uniquement par un Electricien. Respecter imperativement les dispositions nationales pour cette opération!

En Autriche, les pompes qui sont destinées à une utilisation dans les piscines et les étangs de jardin qui sont équipés d'un conduit de raccordement fixe doivent être, selon ÖVE B/EN 60555 parties 1 à 3, alimentées par un transformateur d'iso1ation contrôle selon ÖVE, la tension nominale secondaire ne devant pas dépasser 230V.

Cet appareil n'est pas créé pour être utilisé par des personnes (y compris des enfants) avec des capacités physiques, sensorielles ou mentales limitées ou manquant d'expérience et/ou de connaissances, sauf si elles sont surveillées par une personne responsable de leur sécurité ou si elles en obtiennent des instructions sur la manière d'utiliser l'appareil. Les enfants doivent être surveillés afin de s'assurer qu'ils ne jouent pas avec l'appareil.

Attention

Avant d'effectuer toute opération avec ou sur le travail, en assurer la stabilité afin d'éviter tout accident ou tout endommagement.

• La stabilité de l'appareil est assurée lorsqu'il peut être posé sur une surface plane.

Description de l'appareil

1 Câble d'alimentation avec fiche secteur 2 Contacteur de niveau (IQ Level Sensor) 3 Touche de purge 4 Poignée de transport 5 Raccordement tuyau 1^ (25,4 mm) et 1^1/4 (31,7 mm) 6 Joint plat 7 Clapet antiretour 8 Serre-câble

Préparation

Avant la mise en service de la pompe, respecter impérativement les consignes de sécurité!

Illustration A

Avec un tuyau de 1 / 4 " (31,7 mm), le raccord du tuyau doit préalablement être scié.

Illustration b

→ Disposer le joint plat dans l'embout du tuyau. Si le retour de l'eau se trouvant dans le tuyau ou dans la pompe doit être empêché après la mise hors service, il est recommandé d'utiliser la soupape anti-retour jointe. Avant la mise en place de la soupape anti-retour, le joint plat doit être retiré. Veiller à une position de montage correcte. → Visser le raccord du tuyau sur la pompe. Enfoncer le tuyau sur le raccord du tuyau et le fixer avec un collier de serrage approprié.

Remarque :

Plus le diamètre du flexible est grand et plus sa longueur est courte, plus la capacité de refoulement est élevée.

Lors des travaux sans préfiltre, déplier les pieds pliables (uniquement SCP 1200).

Le préfiltre est disponible en accessoire spécial.

Régler l'IQ Level Sensor à la hauteur de mise en service voulue.

Suivant les besoins, l'IQ Level Sensor peut être retiré vers le haut hors du rail de guidage et placé en séparation.

Illustration E

Disposer la pompe sur un support solide bien calée dans le fluide à transporter ou la plonger au moyen d'une corde fixée sur la poignée de transport.

La zone d'aspiration ne doit pas être bloquée ni partiellement ni complètement par des impuretés.

Illustration F

Lors de la mise en place de la pompe, tenir compte du fait que cette dernière peut être immergée jusqu'à concurrence de la profondeur d'immersion (h1) de 9 m, mais qu'elle n'a une hauteur de débit maxi (h2) que de 7 m (SCP 1200) ou 8 m (SDP 14000).

La hauteur de débit désigne la différence de hauteur entre le niveau d'eau et la sortie d'eau à l'extrémité du flexible de débit. Pour que la pompe puisse débiter, la hauteur de débit maxi doit être respectée. Ceci doit être observé pendant tout le fonctionnement de la pompe car plus le niveau baisse (suite au pompage), plus la hauteur de débit diminue.

Fonctionnement

Afin que la pompe aspire de manière autonome, le niveau du fluide doit être d'au moins 3 cm (SCP 12000) ou 8 cm (SDP 14000).

Si le niveau de fluide est inférieur à 4 cm (uniquement SCP 1200), procéder de la manière décrite dans le chapitre Aspiration à plat.

Brancher la fiche secteur.

L'IQ Level Sensor pilote le pompage.

Si le niveau du fluide atteint l'IQ Level Sensor, la pompe démarre. Si le niveau de fluide tombe en dessous de l'IQ Level Sensor, la pompe se met automatiquement hors service au bout de 10 à 60 secondes en fonction des conditions ambiantes.

L'adaptation à la durée de fonctionnement/pompage ultérieure nécessaire est automatiquement exécutée par la pompe. Ce réglage est conservé en mémoire pendant 24 heures jusqu'à ce que la fiche secteur soit débranchée. Si la fiche secteur est débranchée avant écoulement des 24 heures ou si les 24 heures sont écoulés, la pompe remet automatiquement la durée de fonctionnement ultérieur / de pompage à la valeur initiale de 10 secondes.

L'optimisation de la durée de fonctionnement ultérieur / pompage évite une mise en et hors service fréquente de la pompe en cas de niveau d'eau montant rapidement. Dans ce cas, plus le commutateur de niveau (IQ Level Sensor) est situé haut, plus la pompe fonctionne efficacement.

Remarque :

La marche à sec provoquant une usure accrue, couper la pompe en l'espace de 3 minutes en cas de marche à sec.

Aspiration à plat (uniquement SCP 12000)

En mode d'aspiration à plat, les fluides peuvent être aspirés jusqu'à une hauteur résiduelle de 1 mm.

→ Plier les pieds pliables → Régler l'IQ Level Sensor sur la hauteur d'enclenchement la plus BASSE (tout à fait en bas sur le rail de guidage). Pour les fluides résiduels avec une hauteur de moins de 20 mm, appuyer sur la touche de purge d'air, ou brancher et débrancher la fiche de secteur de la pompe à plusieurs reprises, jusqu'à ce que le fluide ait été aspiré.

Fin de l'utilisation

Débrancher la fiche secteur.

Danger

Avant tout travail d'entretien et de maintenance, mettre l'appareil hors tension et débrancher la fiche secteur.

Remarque

Les salissures peuvent se déposer et provoquer des défauts de fonctionnement.

Rincer la pompe avec de l'eau claire après chaque utilisation. En particulier après le transport d'eau contenant du chlore ou d'autres fluides qui laissent des résidus. Pour garantir une commutation fiable de la pompe, nettoyer le commutateur de niveau (IQ Level Sensor) régulièrement (au moins tous les 2 à 3 mois) avec un chiffon.

Maintenance

L'appareil ne nécessite aucune maintenance.

Attention

Afin d'éviter tout accident ou toute blessure lors du transport, tenir compte du poids de l'appareil (voir les caractéristiques techniques).

Transport manuel

Soulèver l'appareil avec la poignée et le porter.

Transport dans des véhicules

Freiner l'appareil pour l'empêcher de glisser et de basculer.

Attention

Afin d'éviter tout accident ou toute blessure, tenir compte du poids de l'appareil (voir les caractéristiques techniques) en choisissant son emplacement pour le stockage.

Ranger l'appareil

Conserver l'appareil dans un lieu à l'abri du gel.

Accessoires en option

Les illustrations des accessoires en option présentés ci-dessous se trouvent sur la page 4 de ce manuel.

6.997-346.0	Tuyau d'aspiration au mètre 1" (25,4mm) 25m	Tuyau spiralé résistant au vide pour la découvert de longueurs de tuyau individuelles. Combiné à des pieces de raccordement et des filtres d'as-piration, aussi utilisable comme garniture d'as-piration individuelle.
6.997-353.0	Préfiltre en acier inoxy-dable	Le préfiltre en acier inoxydable amovible aug-mente la sécurité du fonctionnement de la pompé submersible et protège la roue de la pompé contre le colmatage.
6.997-418.0	Embout raccord de pompé G1 1/4 (41,9 mm) y compris clapet antire-tour	Raccord résistant au vide des flexibles sur la pompé. Convenant aux flexibles de 1" (25,4 mm) ou 1 1/4" (31,7 mm). Avec filetage de rac- cord G 1 1/4 (41,9 mm), y compris écrou-rac- cord, deux embouts raccords de pompé, joint plat et clapet antiretour. Mettre le clapet antire-tour en place au lieu du joint plat pour empêcher le reflux d'eau dans la pompé.
6.997-419.0	Kit de flexibles plats de 1" (25,4 mm), 10 m	Flexible plat en PVC et tissu tissé avec collier de flexible de 25-40 mm. Particulièrement re-commandé en cas d'inondations pour l'évacuation d'eau. Pression de service maxi : 0,4-0,5 MPa (4-5 bars)

Danger

Afin d'éviter tout danger, seul le service après-vente agréé est habilité à effectuer des réparations ou à monter des pièces de rechange sur l'appareil.

Avant d'effectuer tout type de travaux sur l'appareil, le mettre hors service et débrancher la fiche électrique.

Panne	Cause	Remède
Le débit diminue	Zone d'Aspiration bou-chée	Débrancher le cable d'alimentation et nettoyer la zone d'aspiration.
Débit trop faible	La capacité de refoulement dépend de la hau-teur manométrique, du diamètre et de la longueur du flexible.	Respecter la hauteur manométrique max., cf. les caractéristiques techniques, le cas échéant sélectionner un autre diamètre de flexible ou une autre longueur de flexible.
La pompe tourne mais ne débite pas	Air dans la pompe	Appuyer sur la touche de purgege d'air ou brancher et débrancher la fiche de sec-teur à plusieurs reprises jusqu'à ce que le fluide ait été aspiré.
	Zone d'Aspiration bou-chée	Débrancher le cable d'alimentation et nettoyer la zone d'aspiration.
	Niveau de l'eau sous le minimum	Plonger si possible la pompe encore plus profond dans le fluide ou pour la SCP 12000, procédé de la manière décrite dans le chapitre Aspiration à plat.
	Hauteur de débit maxi dé-passée	Adapter la hauteur de débit maxi conformément à la description au châ-pitre Préparatifs / figure F.
La pompe ne tourne pas ou s'ar-rière soudainement en cours de fon-citionnement	Alimentation électrique coupée	Contrôler les fusibles et les connexions électriques
	L'interrupteur thermique a arrêté la pompe pour cause de surchauffe	Débrancher la fiche secteur, laisser re-froidir la pompe, nettoyer la zone d'as-piration, empêcher qu'elle ne tourne à sec
	Particules d'impuretés bloquées dans la zone d'aspiration	Débrancher le cable d'alimentation et nettoyer la zone d'aspiration.
	L'IQ Level Sensor arrêté la pompe	Vérifier la position de l'IQ Level Sensors.
La pompe ne se met plus en ou hors service malgré l'IQ Level Sensor régèle	L'IQ Level Sensor est en-crassé	Nettoyer l'IQ Level Sensor à l'eau claire et avec un chiffon.
La pompe se met en et hors service plusieurs fois d'aff-le.	L'eau en退还 dans le flexible remet la pompe en marche	Utiliser la soupape anti-retour jointe

Notre succursale Kärcher se tient à votre entière disposition pour d'éventuelles questions ou problèmes. L'adresse figure au dos.

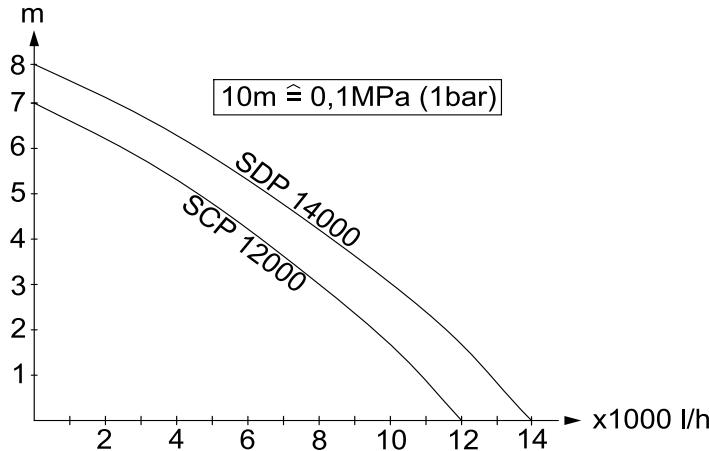

Caractéristiques techniques

		SCP 12000	SDP 14000
Tension	V	230 - 240	230 - 240
Type de courant	Hz	50	50
Puisance Pnom	W	600	800
Classe de protection		I	I
Débit max.*	I/h	12000	14000
Pression max.	MPa(bar)	0,07(0,7)	0,08(0,8)
Hauteur manométrique max.	m	7	8
Profondeur d'immersion max.	m	8	8
Granulométrie max. des particulesd'impuretés transportables	mm	5	25
Teneur en particules maximale dansl'eau	kg/m3	2,0	10
Poids	kg	6,5	6,8

Sous réserve de modifications techniques!

Le débit max. ressort de la mesure sans utiliser de soupape anti-retour

La quantité transportée possible augmente

• parallèlement à la réduction des hauteurs de transport et d'aspiration
• Plus le diamètre des flexibles utilisés est grand,
• plus les flexibles utilisés sont petits
• moins les accessoires raccordés ne causent de perte de pression
