GEBRUIKSAANWIJZING SDP 14000 IP LEVEL SENSOR KARCHER

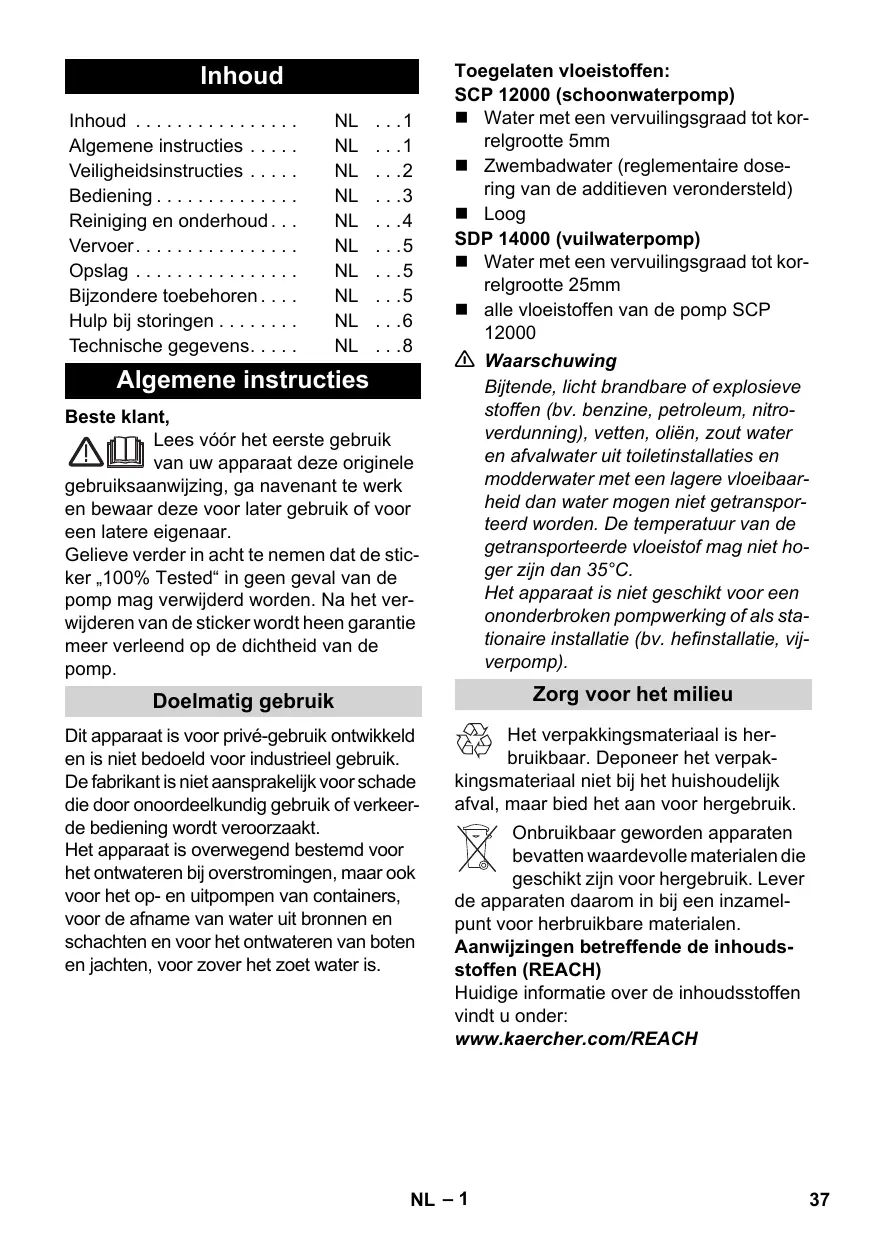

Algemene instructies . . . . NL 1

Veiligheidsinstructies . . . . NL 2

Bediening. NL 3

Reiniging en onderhoud... NL 4

Vervoer. NL 5

Opslag NL 5

Bijzondere toebehoren. . . . NL . .5

Hulp bij storingen NL 6

Algemene instructies

Besteklant,

Lees vór het eerste gebruik van uw apparaat deze originele

gebruiksaanwijzing, ga navenant te werk en bewaar deze voor later gebruik of voor een latere eigenaar.

Gelieve verder in acht te nemen dat de sticker „100% Tested" in geen geval van de pomp mag verwijderd worden. Na het verwijderen van de sticker wordt toen garantiemeer verleend op de dichtheid van de pomp.

Doelmatig gebruik

Dit apparaat is voor privé-gebruik ontwikkeld en is Niet bedoeld voor industrieel gebruik.

De fabrikant is Niet aansprakelijk voor schade die door onoordeelkundig gebruik of verkeerde bediening worden veroorzaakt.

Het apparaat is overwegend bestemd voor het ontwateren bij overstromingen, maar ook voor het op- en uitpompen van containers, voor de afname van water UIT bronnen en schachten en voor het ontwateren van boten en jachten, voor zover het zoet water is.

Toegelaten vloeistoffen:

SCP 12000 (schoonwaterpomp)

Water met een verwuilingsgraad tot kor-relgrootte 5mm
Zwembadwater (reglementaire dosering van de additieven verondersteld)
Loog

SDP 14000 (vuilwaterpomp)

Water met een verwuilingsgraad tot kor-relgrootte 25mm
alle vloeistoffen van de pomp SCP 12000

Waarschuwing

Bijtende, Licht brandbare of explosieve stoffen (bv. benzine, petroleum, nitroverdunning), vetten, oliën, zout water en afvalwater uit toiletinstallations en modderwater met een lagere vloeibaarheid dan water mogen nicht getransporteerd worden. De temperatuur van de getransporteerde vloeistof mag Niet hoger zichen dan 35^

Het apparaat is nicht geschikt voor een ononderbroken pompwerking of als stationaire installmentie (bv. heinstallatie, vijverpomp).

Zorg voor het milieu

Het verpakkingsmaterial is herbruikbaar. Deponeer het verpak

kingsmaterialieniet bij het huishoudelijk afval,maar bied het aan voor hergebruik.

Onbruikbaar geworden apparaten bevatten waardevolle materialen die geschikt zijn voor hergebruik. Lever

de apparatenkaarom in bij een inzamelpunt voor herbruikbare materialen.

Aanwijzingen betreffende de inhouds-stoffen (REACH)

Huidige informatatie over de inhoudsstoffen vindt u onder:

In ieder land+zijn de door ons bevoegde verkoopkantoorn uitgegeven garantiebepa-lingen van toepassing. Eventuele storingen aan het apparaat verhelpen wij zonder kosten binnen de garantietermijn, mits een materiaal of fabrieksfout de oorzaak van deze storing is. Neem bij klachten binnen de garantietermijn contact op met uw leverancier of de dichtstbijzijnde klantenservicewerkplaats en neem uw aankoopbewijs mee.

Symbolen in de gebruiksaanwijzing

Gevaar

Voor een onmiddelijk dreigend gevaar dat leidt tot ernstige en zelfs dodelijke lichamerlijke letsels.

Waurschuwing

Voor een möglichs gevaarlijke situatie die zou kuren leiden tot ernstige en zichs dodelijkke lichamelijkeLetsels.

Voorzichtig

Voor een möglichs gevaarlijke situatie die kan leiden tot lichte lichamelijkke letsels of materièle schade.

Veiligheidsinstructies

Levensgevaar

Bij Niet-naleving van de veiligheidsinstru-ties bestaat levensgevaar door elektrische stroom!

• Controleer voor ieder gebruik of aansluitkabel en netstekker onbeschadigdijken. Laat beschadigde voedingskabels onmiddelijk verrangen door een bevoegde medewerker van de technische Dienst of een elektro-vakman.
  Alle elektrische steekverbindingen要去en in een overstromingsveilige sector aangebracht worden.
• Ongeschikte verlengingskabels können gevaarlijk sein. Gebruik in de open lucht alleen waaroor goedgekeurde en dievenovereenkomstig gemerkte verlengings-kabels met een voldoende grote diameter.

Stekker en koppeling van een gebrukke verlengingskabel要去en gegen spat-water beschermd�.

• De stroomkabel en de kabel van de niveauschakelaar Niet gebruiken voor het transporteren of bevestigen van het apparaat.
  Trek Niet aan het snoer, om de stekkeruit het stopcontact te trekken, maar aan de stekker.
  Het elektriciteitssnoer Niet over scherpe randen trekken en Niet bekneld lately raken.
  De op het typeplaatje aangegeven spanning moet met de spanning van de stroombron overeenkomen.
  Om risico's te vermijden, mogen reparaties en het verrangen van onderdelen aan het apparaat alleen worden uitgevoerd door een erkende klantendienst.
  ■ Elektrische verilgheidsinrichtingen in acht nemen:

Dompelpompen mogen in zwembaden, tuinvijvers en fonteinen enkel gebrukt worden via een aardlekschakelaar met een nominale aftschakelstroom van max. 30mA. Indien er zich Personen in het zwembad of de vrijver bevinden, mag de pomp Niet gebrukt worden.

Om veiligheidsredenen raden wij princi- pieel aan het apparaat te gebruiken via een aardlekschakelaar (max. 30mA ). De elektrische aansluiting mag alleen uitgevoerd worden door een electricien. De nationale bepalingen daartoe moeten zeker inuchtgenomen worden!

In Oostenrijk要去en pompen voor het gebruik in zwembaden en tuinvijvers die uitgerust zijn met een vaste aansluitleiding, conform ÖVE B/EN 60555 Deel 1 tot 3, gevoed worden via een ÖVE-geteste tansformator, waar bij de nominale spanning secundair Niet hoger mag liggen dan 230V.

Dit apparatus is nicht geschikt om door personen (inclusief kinderen) met beperkte fysieme, sensorische of geestelike vaardigheden of met gebrek aan

ervaring en/of kennis gebruikt te worden, tenzij ze door een voor hun veiligheid verantwoordelijke persoon in de gaten gezogen worden of van hem aanwijzingen ontvingen hoe het apparaat gebruikt要去 worden. Kinderendieren in de gaten gezogen te worden om er zeker van teল dat ze Niet met het apparaat spelen.

Voorwaarden voor de stabiliteit

Voorzichtig

Voor alle handelingen met of aan het apparaat要去 de stabiliteit gegarandeerd worden om ongevallen of beschadigingen te vermijden.

• De stabiliteit van het apparaat is gegarandeerd wanner het op een effen ondergrond worden geplaatst.

Bediening

Beschrijving apparatus

1 Netsnoer met stekker
2 Niveauchakelaar (IQ Level Sensor)
3 Ontluchtingsknop
4 Handgreep
5 Slangaansluiting 1^ (25,4 mm) en 1^1 / 4 (31,7 mm)
6 Vlakafdichting
7 Terugslagklep
8 Kabelbinder

Voorbereiding

Voor de inbedrijfname van de pomp moeten de veiligheidsinstrumenties in elk geval inacht genomen worden!

Afbeelding A

Bij een 1^1 / 4 "31,7 mm) slang moet de slangaansluiting vooraf afgezaagd worden.

Afbeelding B

Plaats een vlakafdichting in de slan-gaansluitstuk.

Indien u wilt voorkomen dat water in de slang of in de pomp na het uitschakelen terugloopt, dan bevelen wij u het ge

bruik van de bijbehorende terugslag-klep. Voor hetplaatse van de terugslagklep moet de vlakafdichting worden verwijderd. Let op de juiste inbouwpositie.

Slangaansluiting op de pomp schroeven
→ Slang op slangaansluiting schuiven en met geschikte slangklem bevestigen

Instructie:

Hoe groter de slangdiameter en hoe kleiner de slanglengte, hoe hoger het pompvermo-gen.

Afbeelding C

Bij werkzaamheden zonder voorfilter de klapvoetjes uitklappen (alleen SCP 12000).

Voorfilter is verkrijgbaar als extra accessoire.

Afbeelding D

IQ Level Sensor instellen op de gewenste inschakelhoogte.

De IQ Level Sensor kan indien nods naar boven uit de geleidingsrail genomen en afzonderlijk aangebracht worden.

Afbeelding

Pomp standvast op een vaste ondergrond in de vloeistof opstellen of indompelen door een aan de greep bevestigde kabel.

Het zuigbereik mag nicht volledig of ge- deeltelijk geblokkeerd worden door verontreinigungen.

Afbeelding

Bij het opstellen van de pomp要去 erop gelet worden dat de pomp weliswaar tot de max. indompeldiepte (h1) van 9 m ondergedompeld kan worden, maar slechts een max. opvoerhoogte (h2) van 7 m (SCP 1200) c.q. 8 m (SDP 14000) heeft.

De opvoerhoogte benoemt het hoogteverschil tussen de waterspiegel en de wateruitlaat aan het einde van de slang. Opdat de pomp zou pompen, moet de max. opvoerhoogte in acht genomen

worden. Dat moet bij het volledige pompverloop in acht genomen worden aangezien bij een dalende waterspiegel (door het wegpompen) de opvoerhoogte stijgt.

Gebruik

Opdat de pomp zichstandig zou aanzuigen, moet het vloeistofpeil minimum 3cm (SCP 12000) resp. 8cm (SDP 14000) bedragen. Indien het vloeistofpeil lager is dan 4cm (alleen SCP 12000), te werk gaan zoals beschreiben in hoofdstuk Vlakzuigen.

Steck de netstekker in de contactdoos. De IQ Level Sensor stuurt het pompproces. Indien het vloeistofpeil de IQ Level Sensor bereikt, start de pomp. Indien het vloeistofpeil onder de IQ Level Sensor daalt, worden de pomp na 10 - 60 seconden, aangepast aan de omstandigheden, automatisch uitgeschakeld. De aanpassing aan de nodige nalooptijd/pomptijd worden automatisch door de pomp uitgevoerd. Die instelling blijf opgeslagen gedurende 24研究员 c.q. tot de stekker worden uitgetrokken. Indien de stekker uitgetrokken worden voor of na afloop van de 24 uren,zet de pomp de nalooptijd/pomptijd automatisch op de uitgangswaarde van 10 seconden.

De optimalisering van de nalooptijd/pomptijd vermijdt frequent in- en uitschakenen van de pomp bij een snel stijgend waterpeil. In dat geval werkt de pomp efficienter hoe hoger de IQ Level Sensor is aangebracht.

Instructie:

Droogloop leidt tot een verhoogde slijtage, in geval van droogloop de pomp binnen 3 minutes uitschakelen.

Vlakzigen (alleen SCP 12000)

Bij het vlakzuigen können vloeistoffen tot een resthoogte van 1 mm opgezogen worden.

Klapvoetjes inklappen
IQ Level Sensor op de laagste schakelhoogte (volledig onderaan op de geleidingsrail) instellen.
Bij restvloeistoffen met een hoogte van hinter den 20~mm de ontluchtingsknop indrukken of de netstekker van de pomp meermaals insteken en uittrekken tot vloeistof opgezogen worden.

De werkzaamheden beëindigen

Stekker uij het stopcontact trekken.

Reiniging en onderhoud

Gevaar

Bij alle reinigings- en onderhoudswerkzaamheden aktijd het apparaat uitschakenen en de stekker uit het stopcontacttrekken.

Zorg

Waarschuwing

De pomp na elk gebruik met zuiver water spoelen.
In het bijzonder na het oppompen van chloorhoudend water of andere vloeistoffen die resten acheterlaten.
Om een betrouwbare schakeling van de pomp te garanderen,要去 de IQ Level Sensor regelmatig (ca. alle 2 - 3 maanden) met een doek gereinigd worden.

Onderhoud

Het apparatus is onderhoudsvrij.

Vervoer

Voorzichtig

Om ongevallen of verwondingen bij het transport te vermijden, moet het gewicht van het apparaat in acht genomen worden (zie technische gegevens).

Transport met de hand

Apparaat aan de draaggreep optillen en dragen.

Transport in voertuigen

Apparaat beveiligien gegen verschuiven en kantelen.

Opslag

Voorzichtig

Om ongevallen of verwondingen te vermijden, moet bij de keuze van de opslagplaats het gewicht van het apparaat in acht genomen worden (zie technische gegevens).

Apparaat opslaan

Apparaat op een vorstvrijeplaatsbewaren.

Bijzondere toebehoren

De afbeeldingen van de hierna vermelde accessoires vindt u op pagina 4 van deze handleiding.

6.997-346.0	Zuigslang aan de lopen-de meter 1" (25,4mm) 25m	Vacuümvaste spiraalslang voor het voorsnijden van individuele slangengten. Kan als individu-le zuiggarnituur gezruikt worden in combinatie met aansluitingsonderdelen en zuigfilters.
6.997-353.0	Voorfilter van roestvrij staal	De afneembare voorfilter van roestvrij staal ver-hoogt de betrouwbaarheid van de dompelpomp en beschermt het loopwiel van de pomp gegenverstopping.
6.997-418.0	Pompaansluitstuk G1 1/4 (41,9 mm) incl. terug-slagklep	Vacuümvaste aansluiting van de slangen aan de pomp. Geschikt voor 1" (25,4 mm) of 1 1/4" (31,7 mm) slangen. Met G 1 1/4 (41,9 mm) aan-sluit-schroefdraad, incl. wartelmoer, twee pom-paansluitstukken, vlakafdichting en terugslagklep. Terugslagklep in deplaats van de vlakafdichting aanbrengen om te verhinde-ren dat het water in de pomp terugloopt.
6.997-419.0	Platte slang - set 1" (25,4 mm), 10 m	Flexible platte slang van PVC en textiel injet-stuk met gegalvaniseerde slangklem 25-40 mm. Bijzonder aanbevelenswaardig bij over-stromingen om het water weg te transporteren. Max. bedrijfsdruk: 0,4-0,5 MPa (4-5 bar).

Hulp bij storingen

Gevaar

Om risico 's te vermijden, mogen reparations en het verrangen van onderdelen aan het apparaat alleen worden uitgevoerd door een erkende klantendienst.

Bij alle werkzaamheden aan het apparaat, het apparaat uitschakelen en de netstekker uittrekken.

Storing	Oorzaak	Oplossing
Vermogen daalt	Aanzuigbereik verstopt	Stekker uittrekken en aanzuigbereik reinigen
Vermogen te laag	Vermogen van de pomp is afhankelijk van de hoogte, de slangdiameter en de slanglengte	Max. hoogte in acheft nemen, zich technische gegevens, indien nodig een andere slangdiameter of slanglengte kiezen
Pomp draait maar pompjt Niet	Lucht in de pomp	Ontluchtingsknop indrukken of netsteker van de pomp meermaals insteken en uittrekken, tot vloeistof aangezogen worden.
	Aanzuigbereik verstopt	Stekker uittrekken en aanzuigbereik reinigen
	Waterspiegel onder mini-mumpeil	Pomp indien möglich dieper in de vloeistof dompelen of bij SCP 12000 te werk gaan zoals beschreiben in het hoofdstuk Vlakzuigen.
	Max. opvoerhoogte over-schreten	Max. opvoerhoogte, conform beschrij-ving in het hoofdstuk Voorbereiden / af-beelding F aanpassen.
Pomp draait Niet of valt tijdens de wer-king plots stil	Stroomtoevoer onderbro-ken	Zekeringen en elektrische verbindin-gen controlleren
	Thermoschakelaar heeft pomp door oververhittinguitgeschakeld	Stekker uittrekken, pomp latent afkoe-len, aanzuigbereik reinigen, droogloop verhinderen
	Vuildeeltjes in het aan-zuigbereik	Stekker uittrekken en aanzuigbereik reinigen
	IQ Level Sensor stocht pomp	Positie van de IQ Level Sensor contro-leren.
Pomp schakelt on-danks ingestelde IQ Level Sensor nicht meer uit of in	IQ Level Sensor is veront-reinigd	IQ Level Sensor met zuiver water en een doek reinigen.
Pomp schakeltmeermaals in en uit	Terugstromend water uit de slang schakelt de pomp opnieuw in	Gebruik de bijgevoegde terugslagklep

Bij vragen of storingen helpt once Karcher-vestiging u graag verdier. Adres zich allerzijde.

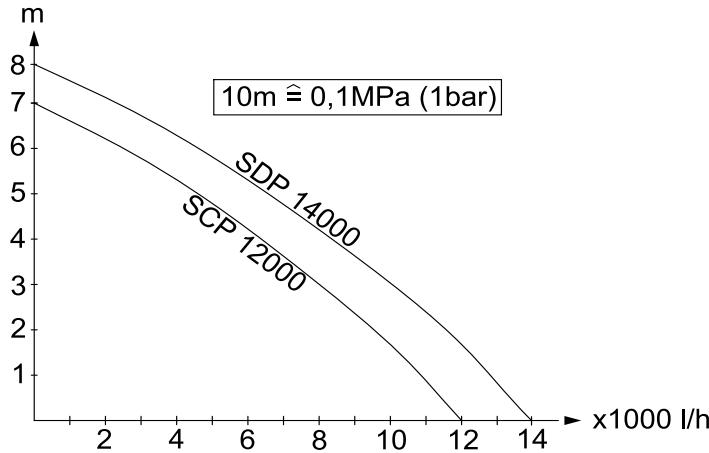

Technische gegevens

		SCP 12000	SDP 14000
Spanning	V	230 - 240	230 - 240
Stroomsoort	Hz	50	50
Vermogen Pnom.	W	600	800
Beschermingsklasse		I	I
Max. volume*	l/h	12000	14000
Max. druk	MPa(bar)	0,07(0,7)	0,08(0,8)
Max. hoogte	m	7	8
Max. indompeldiepte	m	8	8
Max. korrelgrootte van de aan te zui-gen vuildeeltjes	mm	5	25
Max. gehalte aan vaste stoffen in het water	kg/m3	2,0	10
Gewicht	kg	6,5	6,8

Technische veranderingen voorbehonden!

*Het max. volume resulteert UIT de meting zonder aangebrachte terugslagklep.

Het möglichke volume is nog zo groot:

• hoe lager de aanzuig- en oppomphoogeten zich
• hoe groter de diameter van de gebruekte slangen zijn
• hoe korter de gebruekte slangen zijn
• hoe );
