BEDIENUNGSANLEITUNG SDP 14000 IP LEVEL SENSOR KARCHER

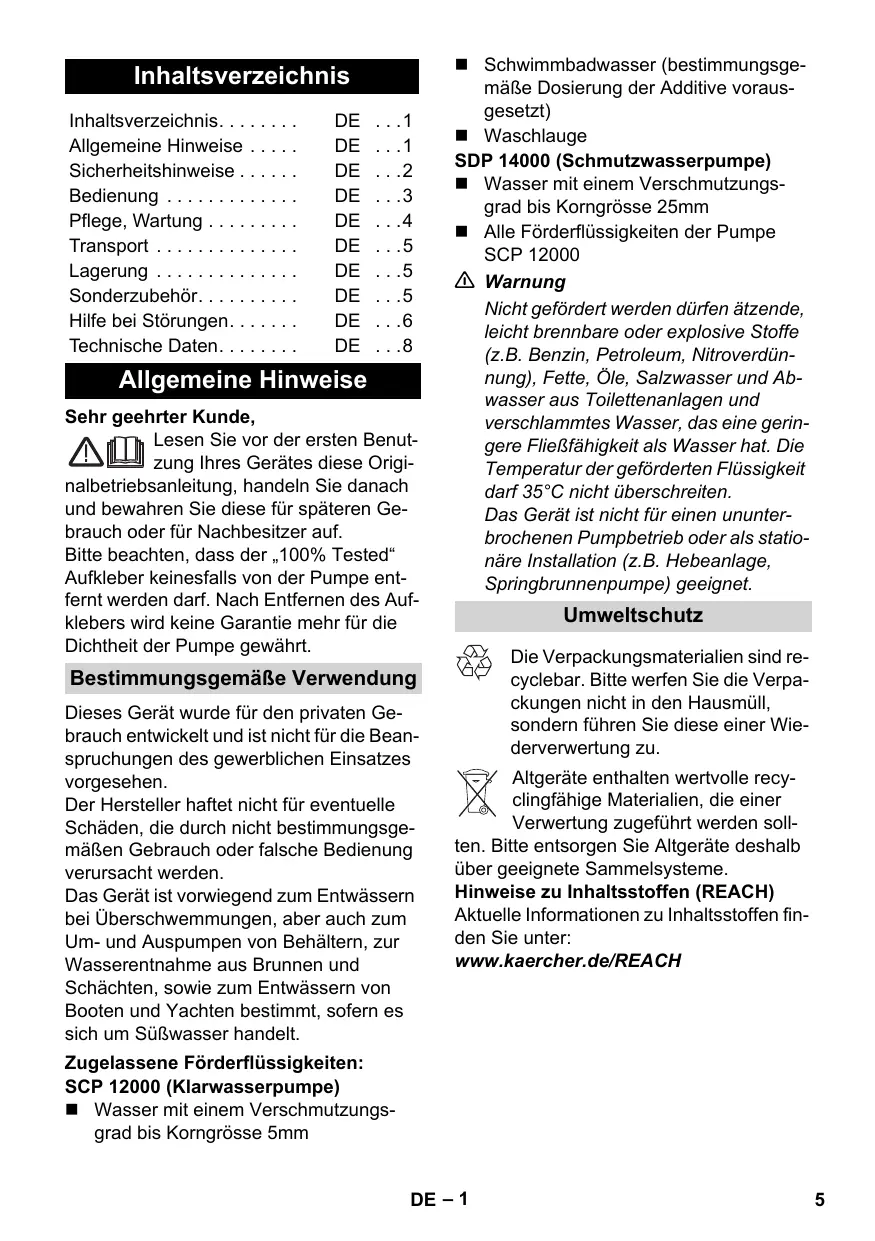

Inhaltsverzeichnis. DE 1

Allgemeine Hinweise .DE 1

Sicherheitshinweise DE 2

Bedienung DE 3

Pflege, Wartung DE .4

Transport DE .5

Lagerung DE .5

Sonderzubehör. DE .5

Hilfe bei Störungen. DE .6

Technische Daten. DE .8

Allgemeine Hinweise

Sehr geehrter Kunde,

Lesen Sie vor der ersten Benutzung Ihres Gerätes diese Origi-

nalbetriebsanleitung, handeln Sie danach und bewahren Sie diese für späteren Gebrauch oder für Nachbesitzer auf.

Bitte beachten, dass der „100% Tested“ Aufkleber keinesfalls von der Pumpe entfernt werden darf. Nach Entfernen des Aufklebers wird keine Garantie mehr für die Dichtheit der Pumpe gewährt.

Bestimmungsgemäß Verwendung

Dieses Gerät wurde für den privaten Gebrauch entwickelt und ist nicht für die Beanspruchungen des gewerblichen Einsatzes vorgesehen.

Der Hersteller haftet nicht für eventuelle Schäden, die durch nicht bestimmungsgemäßigen Gebrauch oder falsche Bediennung verursacht werden.

Das Gerät ist vorwiegend zum Entwässern bei Überschwemmungen, aber auch zum Um- und Auspumpen von Behältern, zur Wasserentnahme aus Brunnen und Schächten, sowie zum Entwässern von Booten und Yachten bestimmt, sofern es sich um Süßwasser handelt.

Zugelassene Forderflüssigkeiten: SCP 12000 (Klarwasserpumpe)

Wasser mit einem Verschmutzungsgrad bis Korngrosse 5mm

Schwimmbadwasser (bestimmungsgemeße Dosierung der Additive vorausgesetzt)
Waschlage

SDP 14000 (Schmutzwasserpumpe)

Wasser mit einem Verschmutzungsgrad bis Korngrosse 25mm
Alle Forderflüssigkeiten der Pumpe SCP 12000

Warning

Nicht gefördert werden dürfen atzende, leicht brennbare oder explosive Stoffe (z.B. Benzin, Petroleum, Nitroverdūn-nung), Fette, Öle, Salzwasser und Abwasser aus Toilettenanlagen und verschlammes Wasser, das eine ger-ingere Fließfähigkeit als Wasser hat. Die Temperatur der geförderten Flüssigkeit darf 35^ nicht überschreiben.

Das Gerät ist nicht für einen ununterbrochenen Pumpbetrieb oder als stationäre Installation (z.B. Hebeanlage, Springbrunnenpumpe) geeignet.

Umweltschutz

Die Verpackungsmaterialien sind recyclebar.itte werfen Sie die Verpackungen nicht in den Hausmull, sondern führen Sie diese einer Wiederverwertung zu.

Altgeräte enthalten wertvolle recyclungfähige Materialien, die einer

Verwertung zugeführrt werden sollen.itte entsorgen Sie Altgerate deshalb uber geeignete Sammelsysteme.

Hinweise zu Inhaltsstoffen (REACH)

Aktuelle Informationen zu Inhaltsstoffen finden Sie unter:

www.kaercher.de/REACH

Garantie

In jedem Land gelten die von unserer zuständigen Vertriebsgesellschaft herausgegebenen Garantiebedingungen. Etwaige Störungen an Ihr Gemät beseitigen wir innerhalb der Garantiefrist kostenlos, sofern ein Material- oder Herstellungsfehler die Ursache sein sollte. Im Garantiefall wenden Sie sichitte mit Kaufbeleg an Ihren Handler oder die{nachste autorisierte Kundendienstelle.

Symbole in der Betriebsanleitung

Gefahr

Für eine unmittelbar drohende Gefahr, die zu schweren Körperverletzungen oder zum Tod führt.

Warning

Für eine möglicherweise gefährliche Situation, die zu schweren Körperverletzungen oder zum Tod führen können.

Vorsicht

Für eine möglicherweise gefährliche Situation, die zu leichten Verletzungen oder zu Sachschem führen kann.

Sicherheitshinweise

Lebensgefahr

Bei Nichtbeachtung der Sicherheitshinweis besteht Lebensgefahr durch elektrischen Strom!

Anschlussleitung mit Netzstecker vor jedem Betrieb auf Schäden prüfen. Beschädigte Anschlussleitung unverzüglich durch autorisierten Kundendienst/Elektro-Fachkraft austauschen halten.
Alle elektrischen Steckerverbindungen sind im überflutungssicheren Bereich anzubringen.
- Ungeeignete Verlängerungsleitungen können gefährlich sein. Verwenden Sie im Freien nur dazu zugelassene und entsprechend gekennzeichnete Verlangerungsleitungen mit ausreichendem Leitungsquerschnitt.

Stecker und Kupplung einer verwendenten Verlängerungsleitung mussenspritzwassergeschützt sein.

Das Netzanschlusskabel und das Kabel des Niveauchalters nicht zum Transportieren oder Befestigen des Gerätes benutzen.
- Nicht am Netzanschlusskabel, sondern am Steckerziehen, um das Gerät vom Netz zu trennen.
Das Netzanschlusskabel nicht über scharfe Kantenziehen und nicht einquetschen.
Die angegebene Spannung auf dem Typenschild muss mit der Spannung der Stromquelle übereinstimmen.
Um Gefährdungen zu vermeiden, durren Reparaturen und der Einbau von Ersatzteilen nur vom autorisierten Kundendienst durchgefuhrt werden.
■ Elektrische Schutzeinrichtungen be-achten:

Tauchpumpen dürfen in Schwimmbecken, Gartenteichen und Springbrunnen nur über einen

Fehlerstromschutzschalter mit einem Nennfehlerstrom von max. 30mA betrieben werden. Wenn sich Personen im Schwimmbecken oder Gartenteich befinden, daß die Pumpe nicht betrieben werden.

Aus Sicherheitsgründen empfehlen wir grundsätzlich, das Gerät über einen Fehlerstromschutzschalter (max. 30mA) zu betreiben.

Der elektrische Anschlussarf nur von einer Elektrofachkraft vorgenommen werden. Die nationalen Bestimmungen hierzu sind unbedingt zu beachten!

In Österreich mussen Pumpen zum Gebrauch in Schwimmbecken und Gartenteichen, die mit einer festen Anschlussleitung ausgestattet sind, nach OVE B/EN 60555 Teil 1 bis 3, über einen OVE-geprüften Trenn-Transformator gespeist werden, wobei die Nennspannung sekundär 230V nicht überschreiben darf.

• Dieses Gerät ist nicht dazu bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei dessen, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder sollenn beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät speieren.

Voraussetzungen für die Standsicherheit

Vorsicht

Vor allen Tätigkeiten mit oder am Gerät Standsicherheit herstellen, um Unfälle oder Beschädigungen durch Umfallen des Geräts zu vermeiden.

Die Standsicherheit des Gerätes ist gewährleistet, wenn es auf einer ebenen Fläche abgestellt wird.

Bedienung

Gerätebeschreibung

1 Netzanschlusskabel mit Stecker
2 Niveauhalter (IQ Level Sensor)
3 Entlüftungstaste
4 Tragegriff
5 Schlauchanschluss 1^ (25,4 mm) und 1^1 / 4 (31,7 mm)
6 Flachdichtung
7 Ruckschlagventil
8 Kabelbinder

Vorbereiten

Vor Inbetriebnahme der Pumpe sind unbedingt die Sicherheitshinweise zu beachten! Abbildung A

Bei einem 1 14 (31,7 mm) Schlauch muss der Schlauchanschluss vorher abgesagt werden.

Abbildung 3

Flachdichtung in das Schlauchanschlussstuck legen.

Soll verhindert werden, dass das im Schlauch bzw. über der Pumpe stehende Wasser nach deren Ausschalten zurück lauft, wird der Einsatz des beiliegenden Rückschlagventils empfohlen. Vor dem Einsetzen des Rückschlagventils muss die Flachdichtung entfern werden. Auf richtige Einbaulage achten.

→ Schlauchanschluss auf die Pumpe schrauben.
Schlauch auf Schlauchanschluss schieben und mit geeigneter Schlauch-klemme befestigen.

Hinweis:

Je größter der Schlauchdurchmesser und je kürzer die Schlauchlänge,estohigher die Forderleistung.

Abbildung

Bei Arbeiten ohne Vorfilter Klappfüsse ausklappen (nur SCP 12000).

Vorfilter ist als Sonderzubehör erhältlich.

Abbildung D

IQ Level Sensor auf gewünschte Einschalthöhe einstellen.

Der IQ Level Sensor kann bei Bedarf nach oben aus der Führungsschiene entnommen und separat platziert werden.

Abbildung E

Pumpe standsicher auf festem Untergrund in der Forderflüssigkeit aufstellen oder durch ein am Tragegriff befestigtes Seil eintauchen.

Der Ansaugbereicharfndicht durch Verunreinigungen ganz oder teilweise blockiert werden.

Abbildung F

Beim Aufstellen der Pumpe ist zu be-achten, dass die Pumpe bzw. zur max. Eintauchtiefe (h1) von 9 m eingetaucht werden kann, aber nur eine max. Forderhhe (h2) von 7 m (SCP 12000) bzw. 8 m (SDP 14000) hat.

Die Forderhöhe bezeichnet den Höhenunterschied zwischen Wasserspiegel und Wasseraustritt am Ende des Forderschlauchs. Damit die Pumpe fordert muss die max. Forderhöhe eingehalten werden. Dies muss über den gesamtten Pumpenverlauf beachtet werden, damit sinkendem Wasserspiegel (durch das Abpumpen) die Forderhöhe zunimmt.

Betrieb

Damit die Pumpe selbstständig ansaugt, muss der Flüssigkeitsstand mindestens 3cm (SCP 12000), bzw. 8cm (SDP 14000) betragen.

Ist der Flüssigkeitsstand kleiner als 4cm (nur SCP 12000), wie im Kapitel Flachsau-gen beschrieben vorgehen.

Netzstecker einstecken.

Der IQ Level Sensor steuert den Pumpvorgang.

Erreicht der Flüssigkeitsstand den IQ Level Sensor, startet die Pumpe. Sinkt der Flüssigkeitsstand unter den IQ Level Sensor, schaltet die Pumpe nach 10 - 60 Sekunden, angepasst an die Umgebungsbedingungen, automatisch ab. Die Anpassung an die notwendige Nachlaufzeit / Pumpzeit führt die Pumpe automatisch durch. Diese Einstellung bleibt für 24 Stunden gespeichert, bzw. bis der Netzstecker gezogen wird. Wird der Netzstecker vor Ablauf der 24 Stunden gezogen oder sind die 24 Stunden abgelaufen, setzt die Pumpe die Nachlaufzeit / Pumpzeit automatisch auf den Ausgangswert von 10 Sekunden.

Die Optimierung der Nachlaufzeit / Pumpzeit vermeidet früiges Ein- und Ausschalten der Pumpe bei schnell ansteigendem Wasserpegel. In thisem Fall arbeitet die Pumpe umso effektiver, jeHigher der IQ Level Sensor angebracht ist.

Hinweis:

Trockenlauf führ zu erhöhtem Verschleiß, bei Trockenlauf Pumpe innerhalb von 3 Minuten abschalten.

Flachsaugen (nur SCP 12000)

Im Flachsaugbetrieb konnen Flüssigkeiten bis zu einer Resthöhe von 1 mm abgesaugt werden.

Klappfüsse einklappen
IQ Level Sensor auf niedrigste Schalthöhe (ganz unter auf Führungsschiene) einstehen.
Bei Restflüssigkeiten mit einer Höhe von weniger als 20 mm Entlüftungstaste drücken, oder Netzstecker der Pumpe mehrmals ein- und ausstecken, bis Flüssigkeit angesaugt wird.

Betrieb beenden

Netzstecker aus Steckdoseziehen.

Pflege, Wartung

Gefahr

Vor allen Pflege- und Wartungsarbeitend das Gerätausschalten und den Netzsteckerziehen.

Pflege

Hinweis

Verschmutzungen können sich ablagem und zu Funktionstörungen führen.

Die Pumpe nach jedem Gebrauch mit klarem Wasser durchspulen.
Insbesondere nach der Forderung von chlorhaltigem Wasser oder anderen Flüssigkeiten, die Rückstände hinterlassen.
Um ein zuverlüssiges Schalten der Pumpe zu gewährleisten, sollte der IQ Level Sensor regelmäßig (ca. alle 2 - 3 Monate) mit einem Tuch gereinigt werden.

Wartung

Das Gerät ist wartungsfrei.

Transport

Vorsicht

Um Unfälle oder Verletzungen zu vermeiden beim Transport das Gewicht des Gerätes beachten (siehe technische Daten).

Transport von Hand

Gerat am Tragegriff hochheiten und trag.

Transport in Fahrzeugen

Gerat gegen Verrutschen und Kippensichern.

Lagerung

Vorsicht

Um Unfälle oder Verletzungen zu vermeiden bei der Auswahl des Lagerortes das Gewicht des Gerätes beachten (siehe technische Daten).

Gerät aufbewahren

Gerat an einem frostfreien Ort aufbewahren.

Sonderzubehör

Die Abbildungen der nachfolgenden aufgeführten Sonderzubehore finden Sie auf Seite 4 dieser Anleitung.

6.997-346.0	Saugschlauch Meterwa- re 1" (25,4 mm), 25 m	Vakuumfester Spiralschlauch zum Zuschnei- den von individuellen Schlauchlängen. Kombi- niert mit Anschlussrücken und Saugfilter als individuelle Sauggarnitur einsetzbar.
6.997-353.0	Edelstahlvorfilter	Der abnehmbare Edelstahlvorfilter erhöht die Funktionssicherheit der Tauchpumpe und schützt das Pumpenlaufrad vor Verstopfung.
6.997-418.0	Pumpenanschlussrück G1 1/4 (41,9 mm) inkl. Rückschlagventil	Vakuumfester Anschluss der Schläuche an die Pumpe. Passend für 1" (25,4 mm) oder 1 1/4" (31,7 mm) Schläuche. Mit G 1 1/4 (41,9 mm) Anschlussgewinde, inkl. Überwurfmutter, zwei Pumpenanschlussrücken, Flachdichtung und Rückschlagventil. Um den Rücklauf des Wass- sers in die Pumpe zu verhindern, Rückschlag- ventil anstatt der Flachdichtung einsetzen..
6.997-419.0	Flachschlauch - Set 1" (25,4 mm), 10 m	Flexibler Flachschlauch aus PVC und textiler Gewebeeinlage mit verzinkter Schlauchklemme 25-40 mm. Besonderss empfehlenswert bei Überschwemmungen zum Abtransport von Wasser. Max. Betriebsdruck: 0,4-0,5 MPa (4-5 bar).

Hilfe bei Störungen

Gefahr

Um Gefährdungen zu vermeiden, dürfen Reparaturen und der Einbau von Ersatzteilen nur vom autorisierten Kundendienst durchgeführt werden.

Vor allen Arbeitsen am Gerät, Gerät ausschalten und Netzsteckerziehen.

Störung	Ursache	Behebung
Förderleistung nimmt ab	Ansaugbereich verstopft	Netzsteckerziehen und Ansaugbereich reinigen.
Förderleistung zu gering	Förderleistung der Pumpe ist abhängig von Fördehröhe, Schlauchdurchmesser und Schlauchlänge	Max. Fördehröhe beachten, siehe technische Daten, ggf. anderen Schlauchdurchmesser oder andere Schlauchlänge wahren.
Pumpe lauft aber fändert nicht	Luft in der Pumpe	Entlüftungstaste drücken oder Netzstecker der Pumpe mehrmals ein- und ausstecken, bis Flüssigkeit angesaugt wird.
	Ansaugbereich verstopft	Netzsteckerziehen und Ansaugbereich reinigen.
	Wasserspiegel unter Mindestwasserstand	Pumpe wenn möglich tiefer in Förderrüssigkeit eintauchen oder bei SCP 12000 wie im Kapitel Flachsaugen beschrieben vorgehen
	Max. Fördehröhe über-schritten	Max. Fördehröhe, gemäß Beschreibung im Kapitel Vorbereiten / Abbil-dung F anpassen.
Pumpe lauft nicht an oder bleibt während des Betriebs plottzlich stehen	Stromversorgung unterbrochen	Sicherungen und elektrische Verbin-dungen prüfen.
	Thermoschutzschalter hat Pumpe wegen Über-hitzung abgescheltet	Netzsteckerziehen, Pumpe abkühlen setzen, Ansaugbereich reinigen, Troc-kenlauf verhindern.
	Schmutzpartikel im An-saugbereich eingeklemmt	Netzsteckerziehen und Ansaugbereich reinigen.
	IQ Level Sensor stoppt Pumpe	Position des IQ Level Sensors über-prufen.
Pumpe schaltetriotz eingestelltemIQ Level Sensornicht mehr ab odernicht mehr ein	IQ Level Sensor ist ver-schmutzt	IQ Level Sensor mit klarem Wasserund einem Tuch reinigen.
Pumpe schaltetmehrmals hinteri-nander ein und aus	Rücklaufendes Wasseraus dem Schlauch schal-tet die Pumpe wieder ein	Beiliegendes Rückschlagventil ver-wenden.

Bei Fragen oder Störungen hilft Ohnen unsere Kächer-Niederlassung,GLne weiter. Adresse siehe Rückseite.

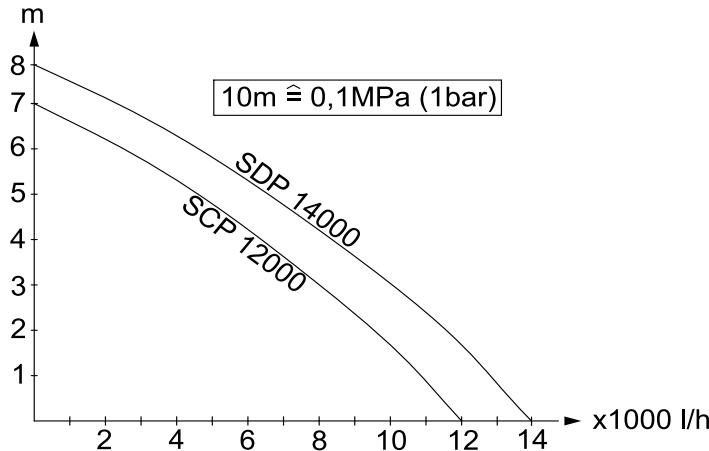

Technische Daten

		SCP 12000	SDP 14000
Spannung	V	230 - 240	230 - 240
Stromart	Hz	50	50
Leistung Pnen	W	600	800
Schutzklasse		I	I
Max. Fördermenge*	I/h	12000	14000
Max. Druck	MPa(bar)	0,07(0,7)	0,08(0,8)
Max. Förderhöhe	m	7	8
Max. Eintauchtiefe	m	8	8
Max. Korngröße der为此derbaren Schmutzpartikel	mm	5	25
Max. Feststoffgehalt im Wasser	kg/m3	2,0	10
Gewicht	kg	6,5	6,8

Technische Änderungen vorbehalten!

*Die max. Fördermenge ergibt sich aus der Messung ohne eingesetztes Rückschlagventil.

Die mögliche Födermenge ist umso groß:

• je geringer die Ansaug- und Forderhohen sind
• je größter die Durchmesser der verwendeten Schläuche sind
• umso kürzer die verwendeten Schläuche sind
• je weniger Druckverlust das angeschlossene Zubehör verursacht
