FUBW50000 - Détecteur de mouvements ABUS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Détecteur de mouvements infrarouge passif (PIR)
Marque	ABUS
Modèle	FUBW50000
Dimensions (L x l x H)	110 x 65 x 45 mm
Poids	120 g
Alimentation	3 piles AA (4,5 V) ou adaptateur secteur 5 V (non inclus)
Consommation électrique	0,5 W en veille, 2 W en alerte
Portée de détection	Jusqu'à 12 mètres
Angle de détection	120° horizontal
Type de capteur	Infrarouge passif (PIR)
Température de fonctionnement	-20 °C à +50 °C
Indice de protection	IP44 (résistant aux éclaboussures)
Sortie d'alarme	Sirène intégrée (85 dB), notification push via application (si connecté)
Connectivité	Wi-Fi 2,4 GHz, compatible avec l'application ABUS
Montage	Mural ou sur surface plane, kit de fixation inclus
Fonctions principales	Détection de mouvement, alarme sonore, notification smartphone, mode nuit, sensibilité réglable
Entretien et nettoyage	Nettoyer la lentille avec un chiffon doux et sec. Éviter les produits chimiques.
Sécurité	Anti-masquage (détection d'obstruction), protection contre l'ouverture forcée
Pièces détachées et réparabilité	Piles et adaptateur secteur disponibles. Pour toute réparation, contacter le service après-vente ABUS.
Informations générales	Utilisation en intérieur et extérieur (à l'abri de la pluie directe)

FOIRE AUX QUESTIONS - FUBW50000 ABUS

Comment installer le détecteur de mouvements FUBW50000 ?

Fixez le support mural à l'aide des chevilles et vis fournies. Insérez les piles dans le compartiment ou branchez l'adaptateur secteur. Montez le détecteur sur le support en clipsant. Téléchargez l'application ABUS et suivez les instructions de connexion Wi-Fi.

Quelle est la portée de détection maximale ?

La portée maximale est de 12 mètres dans des conditions optimales (ligne de vue directe, pas d'obstacles).

Comment régler la sensibilité du détecteur ?

La sensibilité se règle via l'application ABUS ou directement sur l'appareil à l'aide du potentiomètre (niveau 1 à 10). Tournez dans le sens horaire pour augmenter la sensibilité.

Le détecteur fonctionne-t-il avec une alarme sonore ?

Oui, il intègre une sirène de 85 dB qui se déclenche en cas de détection. Vous pouvez également recevoir des notifications push sur votre smartphone.

Quel type de piles utiliser et combien de temps durent-elles ?

Utilisez 3 piles AA alcalines. L'autonomie est d'environ 6 mois avec une utilisation normale (10 détections par jour).

Comment réinitialiser le détecteur aux paramètres d'usine ?

Maintenez le bouton de réinitialisation (situé sous le capot) enfoncé pendant 5 secondes à l'aide d'un trombone jusqu'à ce que le voyant clignote rapidement. L'appareil redémarrera.

Le détecteur est-il compatible avec les systèmes de maison connectée ?

Il fonctionne avec l'application ABUS et est compatible avec les assistants vocaux comme Amazon Alexa et Google Home via des routines.

Que faire si le détecteur se déclenche sans raison apparente ?

Vérifiez la présence de sources de chaleur (radiateur, soleil), d'animaux domestiques ou de branches agitées. Réduisez la sensibilité ou ajustez l'angle de détection.

Peut-on utiliser le détecteur en extérieur ?

Oui, il possède un indice de protection IP44, mais il doit être installé sous un auvent ou à l'abri de la pluie directe pour une durée de vie optimale.

Comment nettoyer le détecteur ?

Utilisez un chiffon doux et sec pour nettoyer la lentille. N'utilisez pas de produits abrasifs ou de solvants. Assurez-vous que l'appareil est hors tension avant le nettoyage.

MODE D'EMPLOI FUBW50000 ABUS

Nous vous remercions de l'achat du détecteur de mouvement radio. Avec ce produit vous disposez d'un dispositif développé selon l'état actuel de la technique.

Le dispositif remplit les réglementations des directives européennes et nationales en vigueur. La conformité a été prouvée et les déclarations et documents correspondants sont consultables auprès du fabricant.

Afin de maintenir cet état et d'assurer un usage sans danger, vous devez absolument respecter ce mode d'emploi en tant qu'utilisateur! En cas de questions, consultez votre vendeur spécialiste.

Tenez compte des instructions et des consignes de la présente notice! Le non-respect des présentes instructions entraîne la déchéance de la garantie! Dans ce cas, la société ne saurait être tenue responsable des dommages indirects! Une modification ou transformation de la structure d'une quelconque partie de ce produit n'est pas autorisée.

Introduction

Le détecteur passif-infrarouge FUBW50000 (PIR) est un détecteur pour l'intérieur pour un usage commun avec la

centrale d'alarme radio Secvest ou la centrale d'alarme Terxon avec additif. Le détecteur PIR détecte des mouvements de corps chaleureux et dispose d'une section sensible avec un rayon d'environ 15 m et un angle d'ouverture de 90°. Le boîtier est protégé par un contact de sabotage interne. Au dessous du boîtier se trouve des tôles poinçonnées afin de réaliser une protection de sabotage contre un arrachage du mur.

Consignes de sécurité

!Consignes de sécurité des batteries!

Le dispositif est fourni d'alimentation par une batterie lithium à tension continue de 3,6 V. Afin de garantir une longue durée de vie et d'éviter des incendies et blessures, respectez les consignes suivantes:

• Ne jetez pas la batterie dans les ordures ménagères.
• La batterie ne peut être ni directement exposée à une source de chaleur ou un rayonnement solaire ni conservée dans un lieu à très haute température.

• Ne faites pas brûler la batterie.

• La batterie ne peut pas entrer en contact avec de l'eau.

• Elle ne peut être ni démontée, ni percée, ni endommagée.
• Les contacts de la batterie ne peuvent pas être court-circuités.
• Mettez la batterie hors de portée des enfants en bas-âge.
  • La batterie n'est pas rechargeable.

!Attention!

Des installations impropres ou incorrectes peuvent mener à de fausses interprétations de signaux. Les conséquences peuvent par exemple être des fausses alarmes. Les frais d'une éventuelle intervention de forces de sauvetage, comme par exemple: pompiers ou police, sont à charge de l'opérateur du système.

Livraison

Détecteur de mouvement radio

1 vis 3x10mm

2 chevilles murales 6x25mm

2 vis 3x22mm

1 batterie 3,6V

Adaptateur angulaire

Manuel en plusieurs langues

Données techniques

Classe d'environnement	II
Niveau de sécurité	2 EN50131-3
Filtre lumière blanche	>2000 Lux
Section de captage	15m x 90°
Température d'exploitation	-10°C à +55°C
Humidité	<85% humidité relative
Dimensions	81 x 73 x 47mm (HxLxP)
Poids	140g
Immunité HF	10 V/m
Alimentation de tension	3,6V DC, batterie lithium de type AA
Avertissement „batterie vide“	<2,4V
Fréquence	868,6625 MHz
Performance de transmission HF	10 mW (entrée d'antenne)
Surveillance contre sabotage	Oui
Avertissement de supervision	Toutes les 4 minutes
Matériel du boîtier	ABS

Sous réserve de toutes erreurs et modifications techniques.

Position

Le détecteur peut être monté plat au mur ou dans un angle. Les images suivantes montrent la section captée par le détecteur.

Pour un captage optimal, le détecteur doit être monté à une hauteur de 180-240 cm.

Le détecteur ne peut PAS être monté:

• face à des sources chaleureuses ou fenêtres
• au dessus d'un radiateur
• à proximité du sol
• à proximité de grandes structures métalliques
• jusqu'à une distance de 1 m des lignes de réseau ou conduites de gaz
• à proximité de dispositifs électroniques ou dispositifs radio
• à une plus courte distance que 30 mm du plafond

Installation

Ouvrez le boîtier en desserrant la vis au dessous du détecteur et relevez l'arrière du boîtier.

Introduisez la batterie lithium de 3,6 V de type AA en respectant la polarité.

Consigne:

Quand le LED d'activité du détecteur est constamment actif, une erreur s'est produite ou la batterie est complètement déchargée. Changez la batterie et vérifiez si le LED fonctionne normalement.

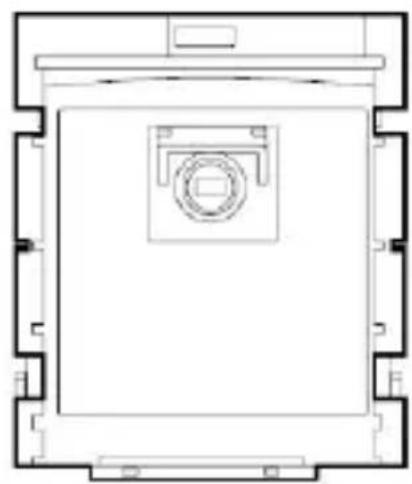

Immunité aux animaux domestiques

1. Eloignez la platine.
2. Claquez le couvercle du capteur vers le bas. Celui-ci désactive toutes les lignes à l'exception de la plus haute ligne.
3. Introduisez à nouveau la platine.

Couvercle du capteur soulevé

Couvercle du capteur baissé

Consigne: Dans l'état de livraison du détecteur il peut arriver que le couvercle du capteur se trouve dans une position baissé. Si votre détecteur ne détecte pas de mouvements, vérifiez si ceci est le cas.

Montage de l'arrière

Le détecteur est prévu pour un montage mural ou un montage angulaire. C'est pourquoi des percées sont intégrées au dessous du boîtier. Utilisez seulement des chevilles et vis appropriés pour l'installation. Respectez lors

de la sélection de l'endroit de montage les sections de vue du détecteur et la communication de la centrale d'alarme (voir sous „Test PIR“).

Quand vous voulez utiliser le contact de sabotage mural, suivez les pas suivants:

1. Ouvrez la percée du boîtier à l'arrière du détecteur. Assurez-vous que l'ouverture est assez grande pour la tête de l'interrupteur de sabotage.

2. Marquez la position de la percée à l'endroit au mur, auquel le détecteur doit être monté. Percez un trou à cet endroit, introduisez une cheville appropriée, et introduisez une vis (M3). La tête de la vis ne peut pas se trouver plus loin que 2,5 mm du mur.

3. Fixez le couvercle arrière du boîtier au mur, de sorte que la tête de la vis pointe à travers du perçage et de sorte que celle-ci presse sur l'interrupteur de sabotage après l'insertion du boîtier du détecteur (voir image). Si ce n'est pas le cas, la vis doit être desserrée et éloignée du mur.

Contact de sabotage angulaire

Quand vous voulez utiliser le contact de sabotage angulaire, suivez les phases suivantes:

1. Ouvrez la percée du boîtier à l'arrière du détecteur. Assurez-vous que l'ouverture est assez grande pour la tête de l'interrupteur de sabotage.

2. Placez l'étrier de sabotage angulaire livré à la position souhaitée. Veillez que la goupille au bout du bras se trouve au côté gauche.

3. Mettez l'arrière du détecteur sur l'étrier et fixez-le au mur. Veillez que la goupille passe sans problème dans l'ouverture à l'arrière du boîtier.

1. Mettez le système d'alarme radio Secvest ou l'additif radio dans le mode d'apprentissage. Respectez le manuel de votre récepteur.

2. Variante radio:

Déclenchez le contact de sabotage du détecteur de mouvement, afin de transmettre un message de sabotage au système d'alarme radio.

Variante IR:

Tenez le LED du détecteur de mouvement au récepteur IR de l'additif (RFX). Déclenchez maintenant le contact de sabotage du détecteur de mouvement.

1. Assurez que le détecteur de mouvement soit reconnu par votre système d'alarme radio / additif radio et fermez à nouveau le boîtier.

Test PIR

1. Mettez le système d'alarme à nouveau dans le mode du test de fonctionnement (voir manuel de commande correspondant).
2. Quittez la section surveillée par le détecteur et attenez son temps de repos après chaque test (voir sous „Temps de repos“).
3. Effectuez différents tests de fonctionnement, afin de tester la section de surveillance.
4. En cas d'un déclenchement indésirable du détecteur, vérifiez à nouveau l'endroit de montage du détecteur (voir sous „Position“).

Temps de repos

En fonction du prolongement de la durée de fonctionnement de la batterie, la fonction du temps de repos est intégrée. Vous pouvez réduire le temps de repos de 3 minutes à 1 minute en éloignant le pont sur la platine. Ce réglage réduit en tous cas également la durée de vie de la batterie.

Afin de vous faciliter le test du détecteur, le temps de repos dans les 30 premières minutes après l'introduction de la batterie ou après la confirmation de l'interrupteur est seulement 10 secondes.

« ABUS Security-Center GmbH & Co. KG déclare par la présente que la référence FUBW50000 est conforme aux exigences fondamentales et aux autres prescriptions en vigueur des/de la directive 1999/5/EG. La déclaration de conformité est disponible à l'adresse suivante :
