Type de produit	Détecteur de mouvement infrarouge passif (PIR)
Marque	ABUS
Modèle	FUBW50020
Dimensions	Environ 105 x 60 x 45 mm
Poids	Environ 120 g (sans pile)
Alimentation	1 pile CR123A 3V
Type de pile	Lithium CR123A
Durée de vie de la pile	Jusqu'à 2 ans en utilisation normale
Portée de détection	Jusqu'à 12 mètres
Angle de détection	120°
Fréquence radio	868 MHz (sans fil propriétaire ABUS)
Portée radio	Jusqu'à 100 m en champ libre
Compatibilité	Centrales d'alarme ABUS (série W)
Température de fonctionnement	-10°C à +55°C
Indice de protection	IP44 (usage intérieur/extérieur abrité)
Montage	Mural avec support orientable (vis incluses)
Détection animale	Immunité aux animaux jusqu'à 25 kg
LED indicatrice	Oui (rouge lors de la détection)
Fonction autoprotection	Anti-ouverture (tamper)
Nombre de canaux	1 (zone de détection unique)
Entretien et nettoyage	Essuyer avec un chiffon doux et sec. Ne pas utiliser de solvants.
Sécurité	Cryptage radio AES 128 bits
Pièces détachées et réparabilité	Pile et support de fixation disponibles. Pas de réparation par l'utilisateur.
Informations générales	Conforme à la norme EN 50131 Grade 2

FOIRE AUX QUESTIONS - FUBW50020 ABUS

Comment installer le détecteur ABUS FUBW50020 ?

Fixez le support mural à l'aide des vis fournies, insérez la pile CR123A en respectant la polarité, puis encliquetez le détecteur sur le support. Pour l'appairage, reportez-vous au manuel de la centrale d'alarme.

Quelle est la portée de détection du FUBW50020 ?

La portée de détection est de 12 mètres avec un angle de 120°. La portée radio avec la centrale est de 100 mètres en champ libre.

Comment changer la pile du détecteur ?

Retirez le détecteur du support, ouvrez le compartiment à l'aide d'un tournevis, remplacez la pile CR123A usagée par une neuve, puis refermez et remontez le détecteur.

Le détecteur peut-il être utilisé en extérieur ?

Oui, grâce à l'indice de protection IP44, il résiste aux éclaboussures. Évitez toutefois une exposition directe et prolongée à la pluie ou au soleil.

Comment éviter les fausses alarmes avec des animaux ?

Le détecteur est conçu avec une immunité aux animaux jusqu'à 25 kg. Pour les petits animaux, réglez la sensibilité si possible via la centrale.

Que faire si le détecteur ne se connecte pas à la centrale ?

Vérifiez que la pile est bien insérée, que le détecteur est en mode appairage (voir manuel) et qu'il se trouve à moins de 100 m de la centrale. Réinitialisez le détecteur en retirant la pile 10 secondes.

Quelle est la durée de vie de la pile ?

En utilisation normale (environ 10 détections par jour), la pile CR123A dure jusqu'à 2 ans. En cas de détections fréquentes, remplacez-la plus tôt.

Le détecteur est-il compatible avec d'autres marques ?

Non, le FUBW50020 utilise un protocole radio propriétaire ABUS et n'est compatible qu'avec les centrales d'alarme ABUS de la série W.

Comment tester le détecteur ?

Activez le mode test depuis la centrale. Passez devant le détecteur : la LED rouge doit clignoter et la centrale signaler une détection.

Où trouver la notice complète du FUBW50020 ?

La notice est disponible gratuitement en téléchargement au format PDF sur le site notice-facile.com ou sur le site officiel ABUS.

MODE D'EMPLOI FUBW50020 ABUS

Détecteur de mouvement extérieur PIR sans fil

[FR] Notice d'utilisation.... 37

Draadloze bewegingsmelder PIR

[NL] Handleiding.... 56

Détecteur de mouvement extérieur PIR sans fil

[FR] Notice d'utilisation.... 37

Draadloze bewegingsmelder PIR

[NL] Handleiding.... 56

Détecteur de mouvement extérieur PIR sans fil

[FR] Notice d'utilisation.... 37

Draadloze bewegingsmelder PIR

[NL] Handleiding.... 56

Vous venez d'acheter un détecteur de mouvement extérieur sans fil et nous vous en remercions. Ce produit a été fabriqué selon les règles de l'art actuelles. La présente notice d'utilisation comporte des recommandations importantes pour la mise en service et la manipulation du produit. Nous vous prions de bien vouloir conserver cette notice afin de pouvoir la consulter à tout moment. La notice d'utilisation fait partie intégrante du produit – en cas de revente du produit, elle doit être transmise au nouvel acquéreur.

Conformité

Ce produit est conforme aux exigences des différentes directives européennes et nationales actuellement en vigueur. La conformité de ce produit a été prouvée. Les déclarations et documents correspondants sont consultables auprès du fabricant. Afin de préserver la conformité du produit et de prévenir les risques liés à la manipulation du produit, nous vous demandons de respecter les recommandations de cette notice d'utilisation. Si vous souhaitez obtenir plus de renseignements, veuillez contacter l'un de nos revendeurs spécialisés.

Ce produit est conforme aux exigences et aux dispositions légales de la directive européenne : Directive 1999/5/CE, R&TTE du Parlement Européen et du conseil, du 9 mars 1999, concernant les équipements hertziens et les équipements terminaux de télécommunications et la reconnaissance mutuelle de leur conformité.

Pour une utilisation conforme

Nous vous prions de bien vouloir suivre les remarques et les consignes de la notice d'utilisation. En cas de non-respect de ces consignes, la garantie du produit ne sera pas applicable. La société ne saurait être tenue responsable des dommages consécutifs ou indirects. Une modification ou une

transformation de la structure d'une quelconque partie de ce produit n'est pas autorisée. Nous avons mis le plus grand soin dans la rédaction de cette notice afin d'assurer l'exactitude de son contenu. La société ABUS Security-Center GmbH & Co. KG ni la société éditrice ne sauraient être tenues responsables d'un éventuel sinistre ou dommage résultant d'une utilisation non conforme, d'une utilisation non autorisée et/ou d'une utilisation qui ne tiendrait pas compte des consignes de sécurité et des remarques contenues dans la notice d'utilisation. Le contenu de cette notice d'utilisation peut être modifié sans avis préalable.

Batteries

L'appareil est alimenté en courant continu via deux batteries 3V CR123A. Pour prolonger la durée de vie des batteries, et éviter tout incendie et tout préjudice corporel, veuillez respecter les consignes ci-après :

- Ne jetez pas les batteries à la poubelle

- Les batteries ne doivent pas être exposées directement à une source de chaleur ou un rayonnement solaire; elles ne doivent pas être stockées à des températures élevées.

- Ne jetez pas les batteries au feu.

• Veillez à ce que les batteries ne n'entrent pas en contact avec de l'eau.

- Les batteries ne doivent pas être démontées; elles ne doivent pas être percées et ne doivent pas être endommagées.

- Les contacts des batteries ne doivent pas être court-circuités.

- Veillez à ce que les batteries soient hors de portée des enfants en bas-âge.

- Les batteries ne sont pas rechargeables.

Contenu de la livraison

1 détecteur de mouvement extérieur PIR sans fil
2 batteries lithium 3V CR123/CR17345
2 pieds de serrage de réserve pour le capteur d'arrachement du détecteur
1 notice d'utilisation
1 adaptateur mural pour le capteur d'arrachement du détecteur

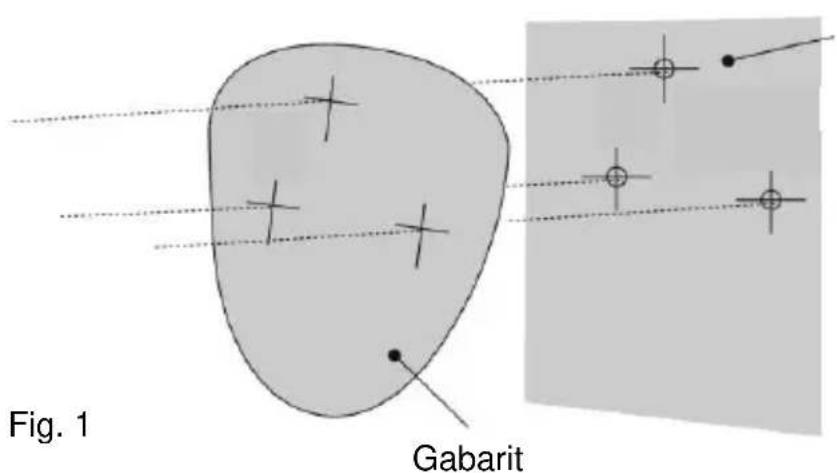

1 Matériel d'installation avec gabarit de perçage
1 autocollant (Long/Medium Beam Mask)
1 Outillage spécifique en plastique
2 obturateurs
1 clé six pans

Élimination des déchets

L'élimination des déchets se fait selon la Directive WEEE 2002/96 CE.

Le produit contient des matériaux qui peuvent être recyclés. Lorsque le produit arrive en fin de vie, veillez à ce qu'il soit retiré du circuit selon les dispositions légales en vigueur. Au sein de l'Union européenne, le produit et ses accessoires doivent être collectés puis recyclés séparément. Les appareils munis de ce symbole ne doivent pas être jetés à la poubelle. Veuillez vous adresser à votre revendeur ou déposez-les dans les points de collecte de matériel électrique de votre commune.

Caractéristiques

Ce détecteur de mouvement extérieur sans fil fonctionne avec deux détecteurs infrarouges passifs ; ces détecteurs sont intégrés dans un boîtier spécifique à une utilisation extérieure. Les deux capteurs doivent se déclencher avant que le détecteur ne déclenche l’alarme. Ce détecteur fiable et extrêmement précis a été conçu pour être utilisé avec des systèmes d’alarme. Il est possible de configurer le nombre d’impulsions et la portée du détecteur (de 10 à 30 mètres). Il est également équipé d’un détecteur antisabotage au niveau du couvercle et d’un détecteur d’arrachement mural. Le capteur peut pivoter à 180° et être incliné à 90° à l’intérieur du boîtier. Cela accroît les performances de la surveillance extérieure et garantit l’extrême précision du capteur. La platine possède un revêtement acrylique. Le boîtier est en polyéthylène ; il résiste aux chocs, le couvercle frontal est translucide et résistant aux UV, le capteur est à l’abri de l’humidité et protégé contre les intempéries. Les composants électroniques de pointe utilisés, combinés à des filtres numériques de lumière blanche et à un double blindage, empêchent le déclenchement de fausses alarmes pouvant résulter de la lumière du soleil ou d’autres sources de perturbation.

Les lignes du détecteur de mouvement extérieur sont esthétiques, son rendement professionnel – il est impossible de voir l'orientation du capteur au sein du détecteur.

Montage

Ne pas toucher ni déformer l'antenne lors du montage.

Pour le détecteur d'arrachement (option)

Lors du montage, il faut veiller à ce que l'intérieur du boîtier reste à l'abri de l'humidité, l'humidité pouvant endommager l'appareil de façon durable. Percez les 2 trous de fixation et le trou pour le détecteur d'arrachement (si souhaité) à l'aide du gabarit de perçage qui vous a été fourni. [Voir fig. 1 et 2].

Remarque : Si les murs ne sont pas droits, nous vous recommandons d'utiliser l'adaptateur pour fixer le détecteur d'arrachement. Retirez le couvercle du détecteur en desserrant la vis 6 pans à l'aide de la clé six pans (comprise dans la livraison). [fig. 3.1] Le couvercle peut alors être facilement retiré du support. [fig. 3.3] Si cela ne devait pas être le cas, utilisez l'outil en plastique fourni spécialement avec le produit [fig. 3.4]. Retirez le couvercle en le soulevant délicatement (à gauche et à droite) sans l'endommager. [fig. 3.2]

Fig. 3.1

Fixez l'appareil sur le mur. Vérifiez que le détecteur d'arrachement est bien positionné et que le commutateur est fermé. [Fig. 4] Pour le montage, deux pieds de serrage sont fournis en réserve. L'un à 1 mm de plus, l'autre 2 mm de plus que celui dont l'appareil est muni en sortie d'usine. En tirant délicatement, vous pouvez retirer l'installation de la cheville. [fig. 2] En cas de remplacement du module électronique, vérifiez toujours que la LED est positionnée vers l'avant ; cela permet d'assurer le bon positionnement du capteur.

[voir « Orienter & masquer »]

Lorsque l'installation et le positionnement du capteur ont été réalisés comme il se doit, remettez le couvercle en place et fixez-le en suivant les instructions du schéma. [fig. 5]

Tester le fonctionnement

La portée du capteur se trouve augmentée sans la présence du couvercle. C'est pour cette raison que le couvercle doit être en place pour bien positionner le capteur et pour vérifier les signaux de sortie. Réglez la portée à l'aide du tableau suivant, tournez et inclinez l'objectif sur toute la plage de manière à la couvrir entièrement. Lorsque vous appuyez sur la touche Programme, le voyant rouge s'allume et le nombre d'impulsions est automatiquement fixé sur « 1 ». Vous pouvez à présent procéder au réglage de l'appareil. Le voyant rouge du détecteur de mouvement extérieur s'allume lors de chaque réglage. Le mode test s'arrête automatiquement 5 minutes après que le dernier réglage a été effectué. Le cas échéant, coupez l'alimentation électrique et rétablissez le mode test.

Orienter et masquer

L'objectif multifonction génère au sein du détecteur de mouvement extérieur 7 faisceaux de longue portée et un rideau de 7 faisceaux de moyenne à petite portée. Les déplacements qui se font dans le sens contraire des faisceaux obtiennent la meilleure réponse, la plage de détection est également plus grande ; les mouvements qui se font en direction du détecteur ont quant à eux un résultat plus faible. L'appareil détecte les variations de température et les déplacements qui surviennent dans le faisceau ; il est donc important de tenir compte des différents éléments (arbres, buissons, étangs, échangeurs thermiques de climatiseurs, animaux, etc.) lors de l'orientation du détecteur. Le module détecteur possède deux clapets coulissants permettant de réduire l'angle de balayage. Des obturateurs supplémentaires sont fournis afin de délimiter mieux encore le faisceau de détection (pour créer par ex. un angle de balayage d'au moins 10 degrés).

Les obturateurs sont placés sur le module de rotation/d'inclinaison comme indiqué en fig. 7. Chaque partie de l'objectif du détecteur couvre un faisceau d'environ 10°. [fig. 7]

Si des terrains adjacents se trouvent dans la zone de détection de votre détecteur, tournez le module et obturez les faisceaux horizontalement ou verticalement selon les zones devant être couvertes par le détecteur. Veuillez pour cela positionner les autocollants fournis à cet effet (Long/Medium Beam Mask) sur la face arrière de l'objectif – voir graphique du bas sur la page ci-après. Lors du remplacement de l'objectif, veillez toujours à ce que celui-ci soit positionné de façon à couvrir la zone de détection souhaitée (la partie supérieure de l'objectif de Fresnel est marquée par TOP) – voir fig. 8.

Multizone (solution optimale)

Hauteur : 3 m

Zone : maximale

Inclinaison : 0^

Multifaisceaux

Hauteur : 6 m

Zone : maximale

Inclinaison : 9°

Compatible avec animaux domestiques

Hauteur : 1,5 m

Zone : maximale

Inclinaison : -2°

Couvrez cette zone pour créer des couloirs pour animaux domestiques (jusqu'à 30 m)

Surveillance de devanture

Hauteur : 6 m

Zone : maximale

Inclinaison : 45°

Faisceaux de détection réglés pour une portée maximale. En recouvrant la partie supérieure, la portée est réduite à 20 m.

Faisceaux de détection réglés pour une portée minimale. En recouvrant la partie supérieure, la portée est réduite à 6 m.

Pour configurer le détecteur de mouvement extérieur, le système d'alarme doit se trouver en mode Paramétrage ; appuyez ensuite sur les capteurs de sabotage du détecteur de mouvement extérieur. (Pour plus d'informations, veuillez consulter les notices d'utilisation des différents produits pouvant être utilisés avec le détecteur).

Remarque : il est impossible de configurer le détecteur via les LED IR.

Remarque sur la zone à surveiller (Secvest 2WAY)

Utilisez « Perimeter Warnung » pour configurer la zone à surveiller – pour plus d'informations, consultez la notice de la centrale d'alarme « Secvest 2WAY ».

Configuration

Le détecteur de mouvement peut subir toute une série de configurations – voir tableau de programmation. Les réglages par défaut sont représentés sur fond gris. Les modifications sont faciles à effectuer. Si vous souhaitez rétablir les réglages par défaut, coupez l'alimentation électrique du détecteur ; appuyez ensuite sur la touche Programme [fig. 9] et alimentez brièvement le détecteur en électricité (insérer batterie).

Tableau de programmation
Options	1	Portée en m	10	20	30
	2	Nombre d'impulsions*	1	2

\* NOMBRE D'IMPULSIONS

Nombre d'événements que les deux capteurs doivent saisir avant qu'un signal de détection ne soit émis.

Modifier les réglages

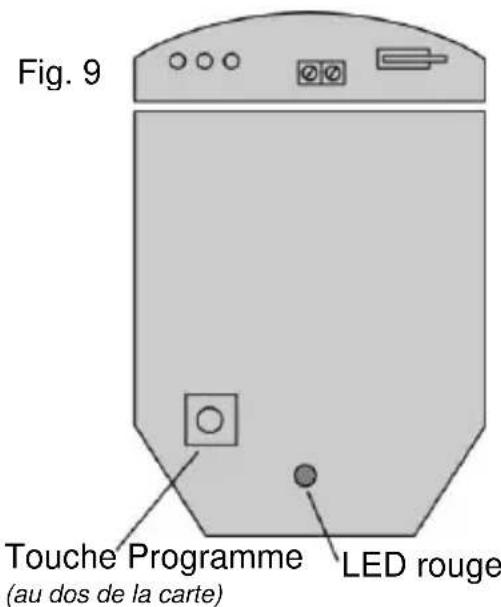

Pour modifier les paramètres, appuyez sur la touche Programme [fig. 9] selon l'option à modifier – c'est-à-dire 1 x pour la portée et 2 x pour le nombre d'impulsions. Patientez 4 secondes jusqu'à ce que le voyant rouge s'éteigne. La configuration actuelle est alors affichée. Pour modifier le réglage de cette option, appuyez sur la touche jusqu'à ce que l'option souhaitée s'affiche. Le voyant s'allume 2 x, les modifications sont alors enregistrées. (Le détecteur stocke toutes les modifications effectuées au niveau de la configuration ; elles sont conservées même en cas de coupure de courant)

Exemple – Pour changer la configuration du nombre d'impulsions, pour passer de 1 à 2, il faut :

• Appuyer 2 x sur la touche Programme puis lâchez la touche.
  • Patientez jusqu'à ce que l'affichage s'éteigne.
  • Le voyant clignote 1 x, la configuration actuelle s'affiche.
  • Appuyez 2 x sur la touche Programme pour passer à 2 puis lâchez la touche.
• Le voyant clignote 2 x pour indiquer que l'option a été enregistrée, puis le détecteur repasse en mode de fonctionnement normal.

Données techniques

Alimentation en courant	3 V CC, 2 x CR123A/CR17345(protection contre les inversions de polarité, indicateur « niveau de charge »)
Longévité max. de la pile	Env. 2 ans
Fréquence radio	868,6625 MHz
Puissance d’émission HF	10 mW (entrée antenne)
Plage de détection	Au choix : 10 m, 20 m ou 30 m
Couverture angulaire	10° - 70°
Calibrage	Rotation : 180°, inclinaison : 90°Il est possible d’obturer l’objectif pour rétrécir la zone de détectionL’orientation du détecteur est invisible grâce à l’aspect du couvercle (verre laiteux)
Objectif de Fresnel	28 zones par paire-pyro, chaque paire peut être recouverte à l’aide d’obturateurs ou d’autocollants spécifiques (compris dans la livraison)
	Absorbe 50 000 lux de lumière blanche
Composant PIR	Composant Quad protégé par une double couche desilicone
Nombre d'impulsions	Au choix : 1 ou 2
Compensation thermique	Oui (réglage numérique)
Commande	Microprocesseur numérique – mémoire non volatile
Température de fonctionnement	- 20 °C à + 55 °C (avec piles alcalines)- 30 °C à + 60 °C (avec piles lithium)
Humidité relative	L'humidité relative moyenne est d'env. 75 % – sans condensation
Boîtier	Polyéthylène HDPE
Indice de protection	IP 55
Dimensions (h x l x p)	155 x 120 x 115 mm
Poids	750 g net, 880 g brut
Hauteur de montage	Variable jusqu'à 6 m, hauteur optimale à 3 m
Niveau de sécurité	2 (norme européenne EN 50131-1: 2006)
Classe environnementale	IV (norme européenne EN 50131-1: 2006) – composants électroniques vernis
Message supervision	Oui – environ toutes les 4 min
Surveillance antisabotage	Oui (détecteur d'arrachement, frontal et mural)

Sous réserve de modifications techniques
