MODE D'EMPLOI TVVR41110 ABUS

Ce mode d'emploi appartient à de produit.

Il contient des recommandations en ce qui concerne sa mise en service et sa manutention.

Veuillez en tenir compte et ceci également lorsque vous remettez le produit à des tiers. Conservez ce mode d'emploi afin de pouvoir vous documenter en temps utile!

Vous trouverez le récapitulatif des indications du contenu à la table des matières avec mention de la page correspondante.

Manuel d'utilisateur

Version 1.0

CE

Français

Ce mode d'emploi appartient à ce produit.

Il contient des recommandations concernant sa mise en service et sa manutention.

Veuillez en tenir compte et ceci également lorsque vous remettez le produit à des tiers. Conservez ce mode d'emploi afin de pouvoir vous documenter en temps utile !

Vous trouverez le récapitulatif des indications du contenu dans la table des matières avec mention de la page correspondante.

i Veuillez respecter les instructions du guide de démarrage rapide fourni séparément, ainsi que les remarques du CD, notamment dans la documentation concernant la ‘commande par interface Internet’ et par ‘logiciel’.

Vous les trouvez sur Internet à l'adresse www.abus-sc.com

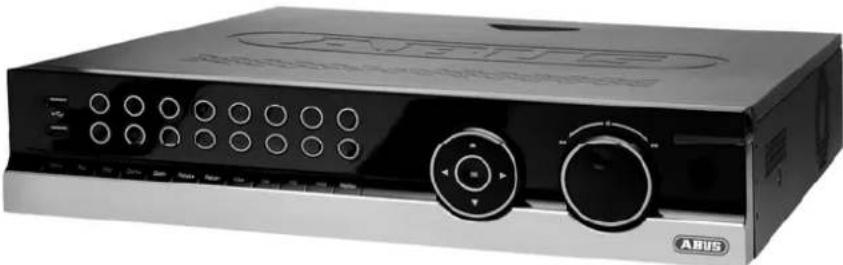

Vue d'ensemble de l'appareil

i Voir Systembedienung p. 13.

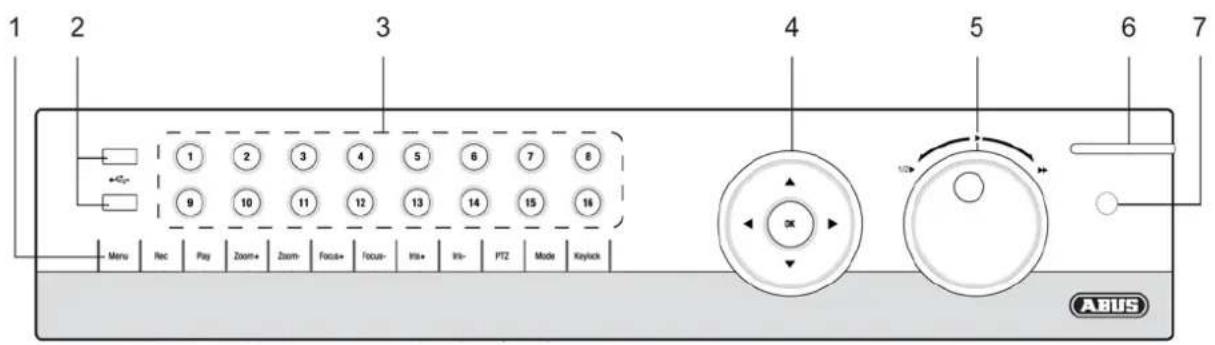

Panneau avant

1 2 3 4 5 6 7 8 Menu Rec Play Zoom+ Zoom Focus Focus- Focus- Iris+ Iris- PTZ Mode Keylick OK 1/2 ABUS

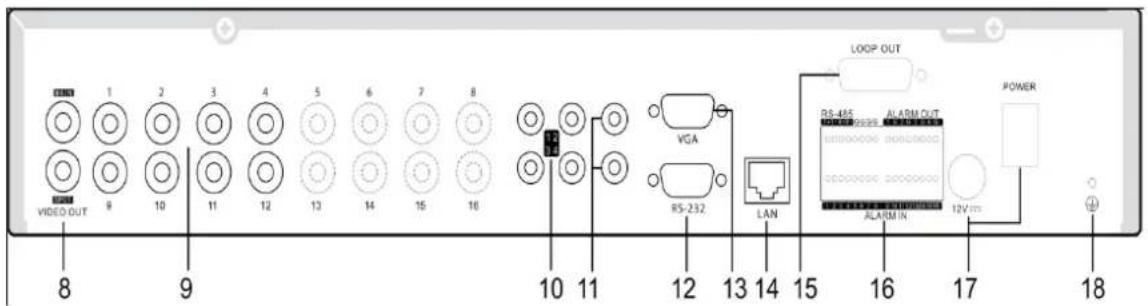

Panneau arrière

VIDEO OUT 8 9 10 11 12 13 14 15 16 10 11 12 13 14 15 16 17 POWER 12V VGA RS-232 LAN LOOP OUT RS-485 ALARM OUT ALARM IN 12V 18

i TVVR41100 et TVVR41110 sont identiques au schéma ci-dessus.

Télécommande (TVAC40930 disponible en option)

47 21 22 46 23 45 24 44 25 43 26 42 27 41 28 40 39 29 30 38 31 37 32 36 35 33 34

Vue d'ensemble de l'appareil ....193

Guide de démarrage rapide ....198

Avant de commencer....198

Monjours du disque dur ....198

Branchements....198

Configuration de l'appareil ....198

Consignes de sécurité importantes....199

Explication des symboles....199

Utilisation appropriée ....199

Généralités....199

Alimentation en courant....199

Lieu d'installation/Environnement....200

Télécommande 200

Maintenance et entretien ....201

Accessoires....201

Mise en service....201

Enfants....201

Préface 202

Informations d'ordre général....202

Déballage....202

Contenu de la livraison ....202

Commande du système....203

Généralités....203

Dispositifs de commande sur l'appareil 203

Connecteurs au dos de l'appareil ....204

Touches de commande sur la télécommande....204

Commande à la souris....205

Clavier virtuel ....206

Démarrage de l'appareil....206

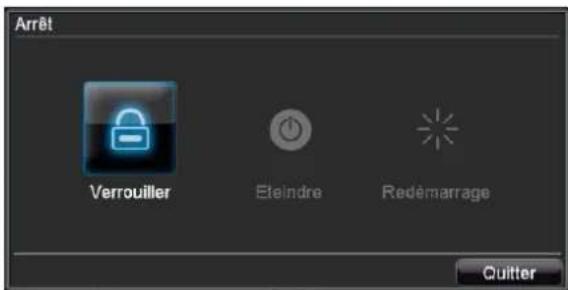

Arrêter, verrouiller, redémarrer l'appareil....206

Indicateurs d'état 207

Généralités....207

Voyant d'état DVR 207

Voyant d'état touches de sélection de caméra....207

Indicateurs sur le moniteur ....207

Assistant de paramétrage....208

Paramétrage du système....208

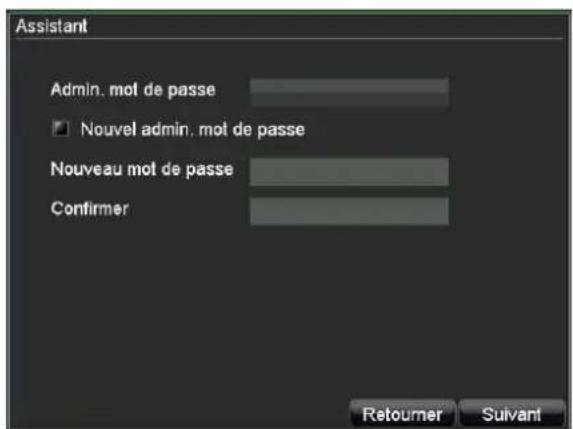

Paramétrage de l'administrateur....208

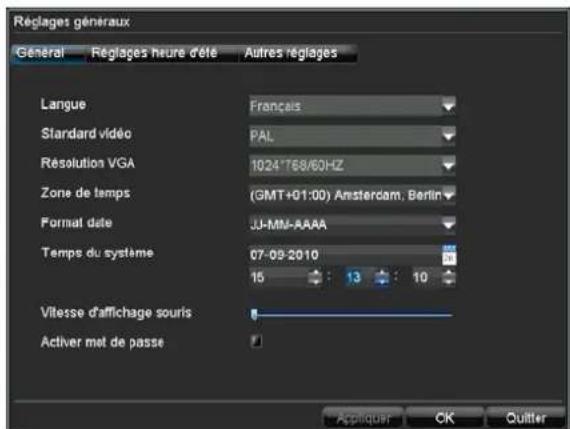

Paramètres généraux ....208

Gestion des disques durs ....209

Paramètres d'enregistrement 209

Paramètres réseau ....209

Mode live....210

Vue d'ensemble ....210

Symboles d'état 210

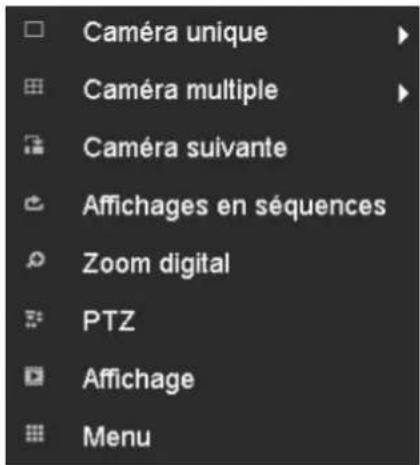

Menu contextuel en cas de commande à la souris ....210

Zoom numérique....211

Réglages....212

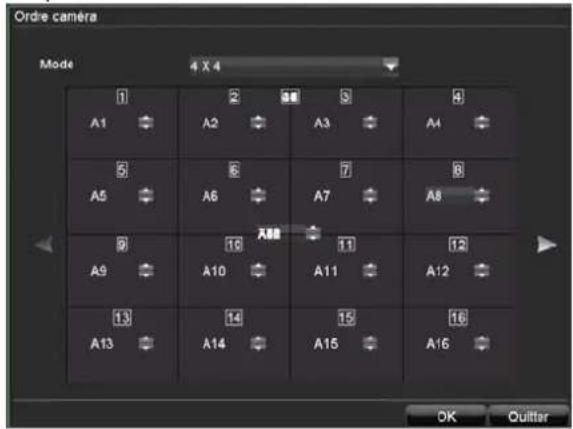

Configuration de la sortie caméra....212

Enregistrement....213

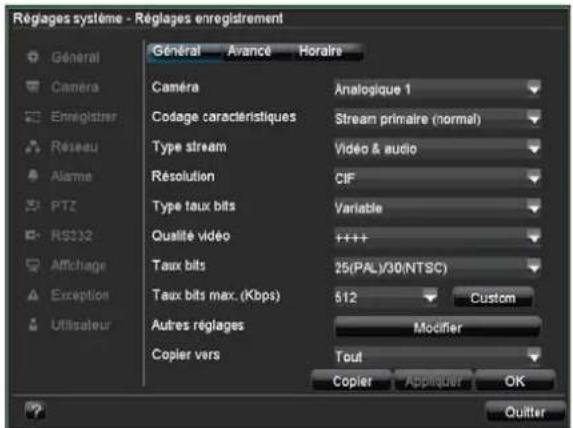

Paramétrage 213

Paramètres généraux 213

Réglages avancés 213

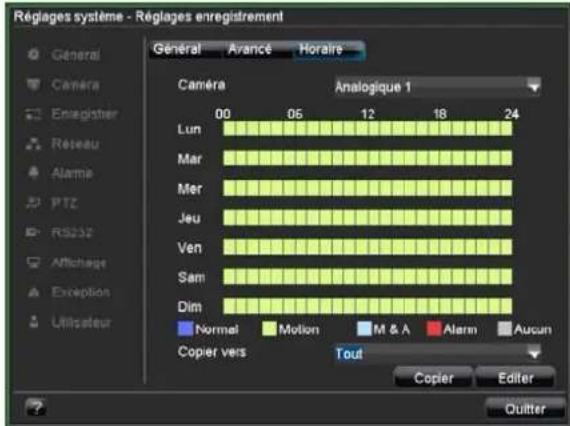

Programme....214

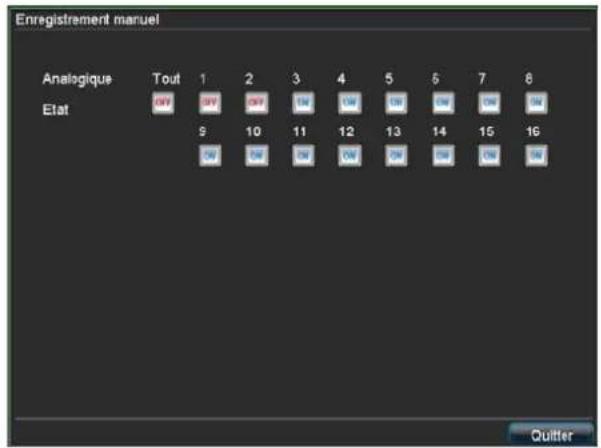

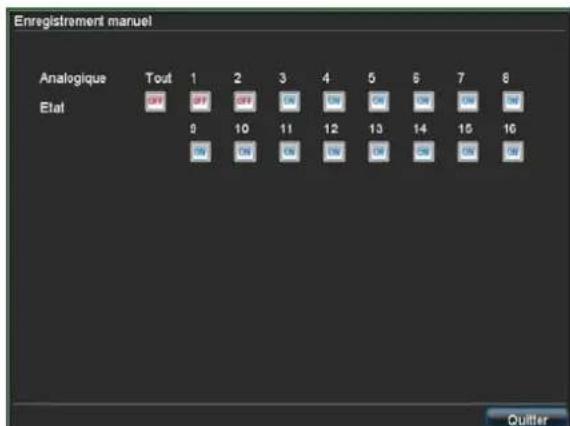

Enregistrement manuel....214

Visionnage....215

Généralités....215

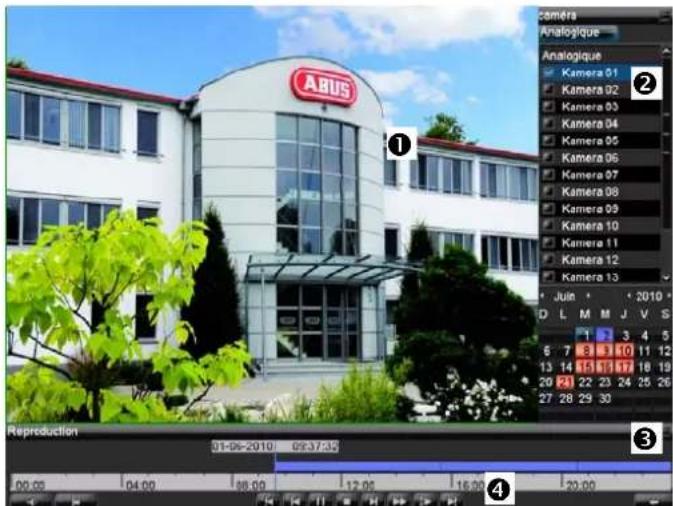

L'écran de visualisation 215

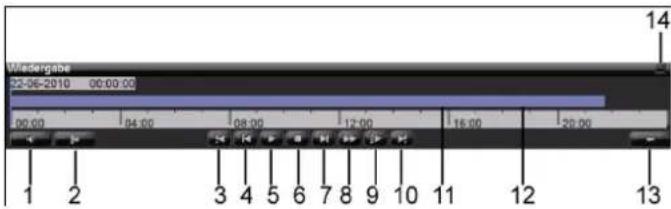

Commande via champ de contrôle....215

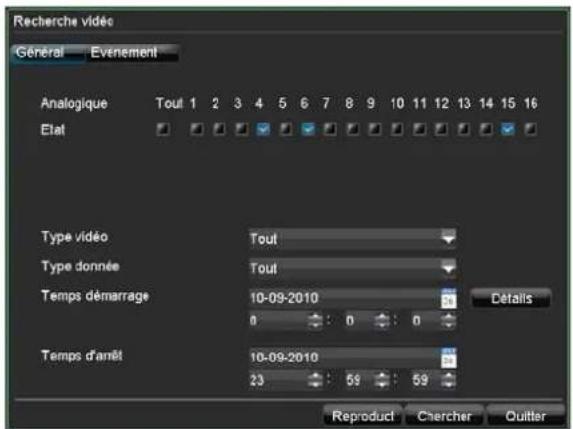

Visionnage via Recherche par événement....216

Visionnage : recherche avancée par événement....216

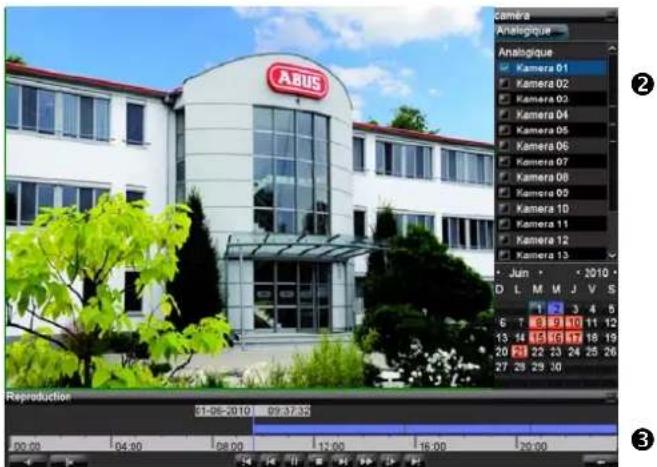

Visionnage sur écran live....216

Commande PTZ....217

Généralités....217

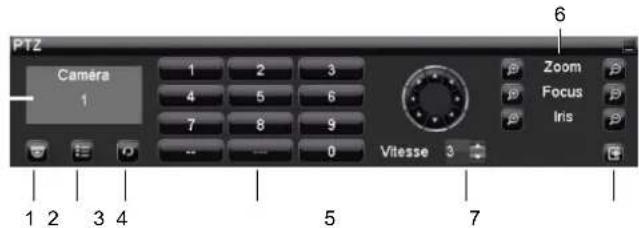

Commande via le champ de contrôle PTZ 217

Menu contextuel pour commande à la souris....217

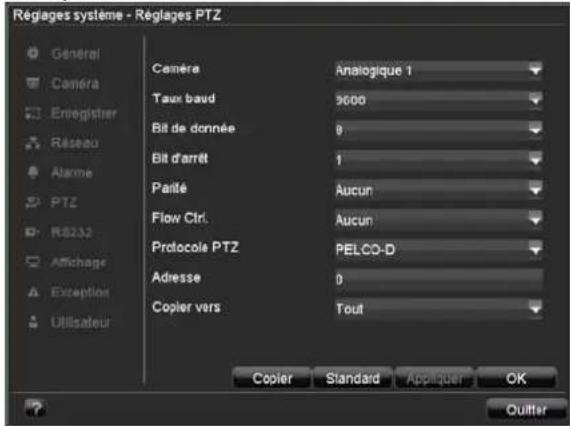

Paramètres PTZ 218

Paramètres prédéfinis....218

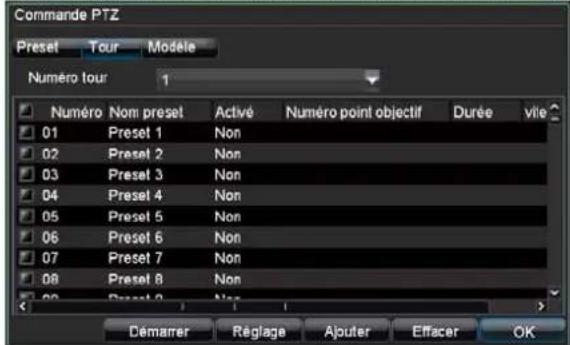

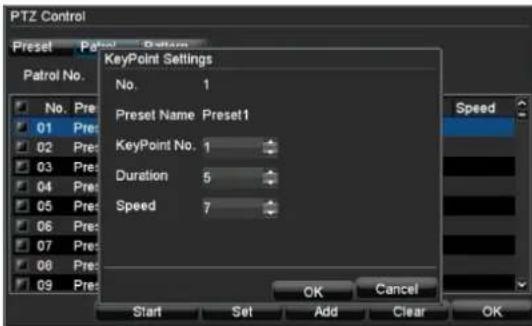

Paramètres de ronde 219

Paramètres de modèle....220

Menu Apparel 221

Vue d'ensemble des menus ....221

Description des menus 221

Enregistrement manuel....222

Recherche par événement ....222

Paramètres de la recherche par événement 222

Résultats de recherche....223

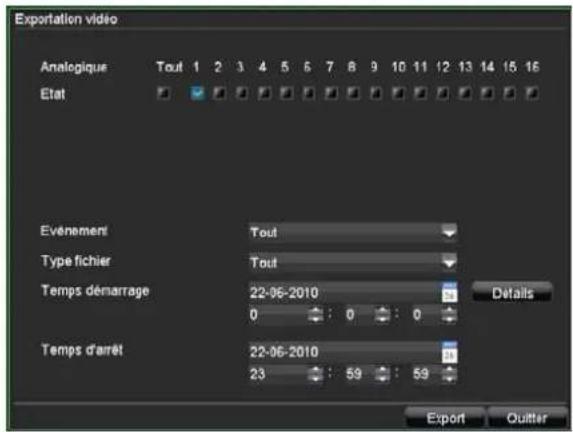

Exportation de données 224

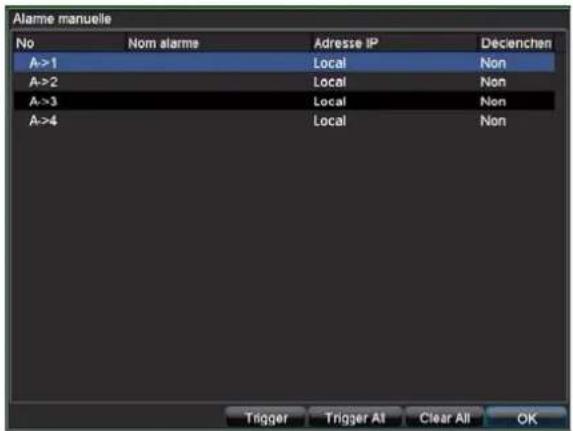

Alarme manuelle....225

Disques durs....225

Monjours du disque dur 225

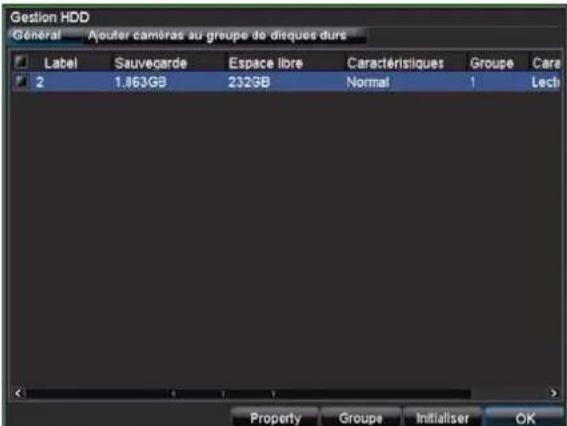

Disque dur initialiser ....226

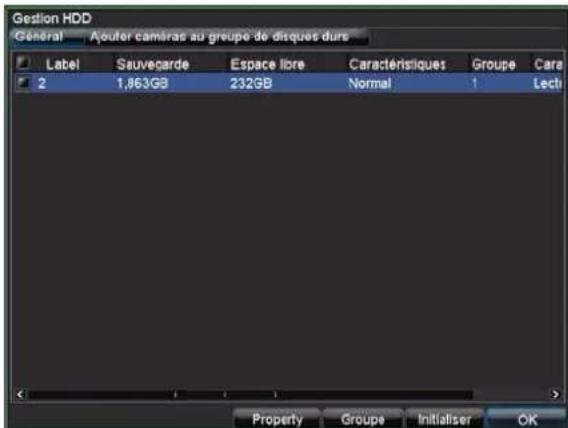

Paramètres de gestion de disque dur....226

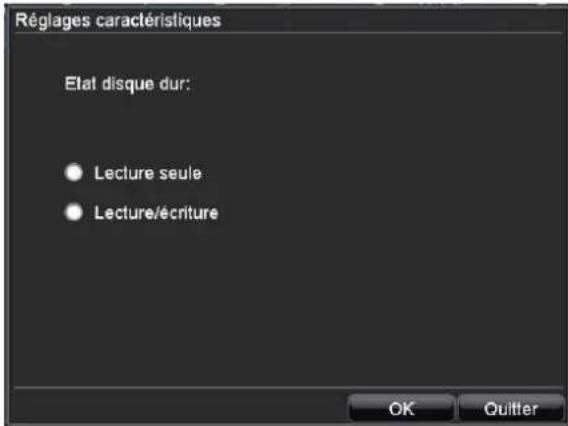

Configuration du disque dur 226

Vérification de l'état du disque dur 227

Configuration des alertes de disque dur....227

Paramètres 228

Vue d'ensemble 228

Paramètres généraux 228

Paramètres: Caméra 229

Configuration de zones....230

Zones : Programme et notification....230

Paramètres : Enregistrement....231

Paramètres : Réseau....231

Paramètres : Alarme....231

Paramètres : PTZ ....231

Paramètres : RS232 231

Affichage....231

Paramètres : Avertissement ....232

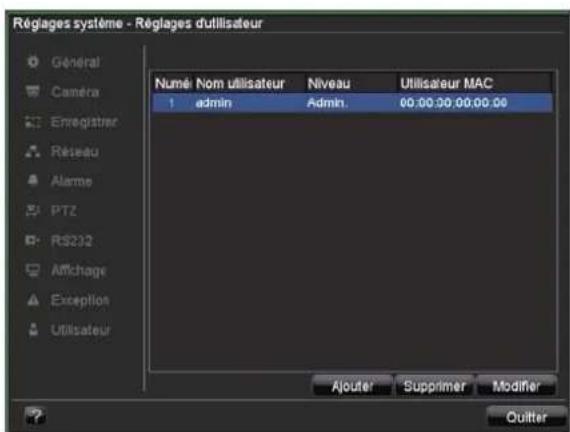

Paramètres : Utilisateur ....232

Maintenance 234

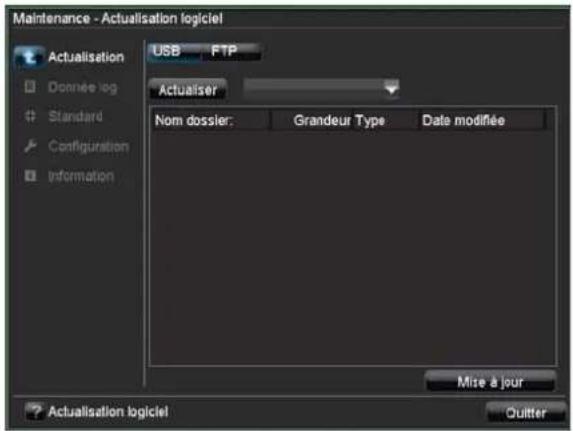

Mise à jour de l'appareil....234

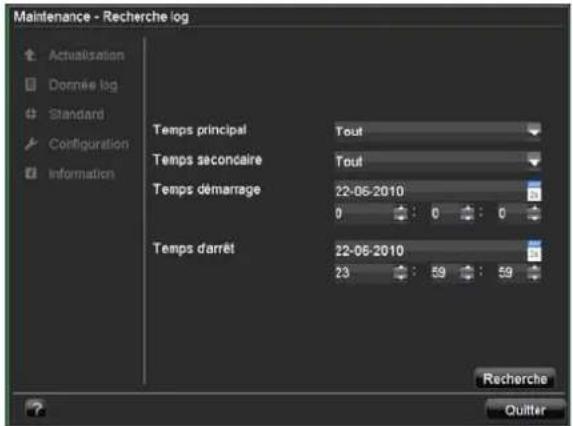

Parcourir le fichier journal....235
Réinitialisation du système 236
Importation/exportation d'une configuration 236

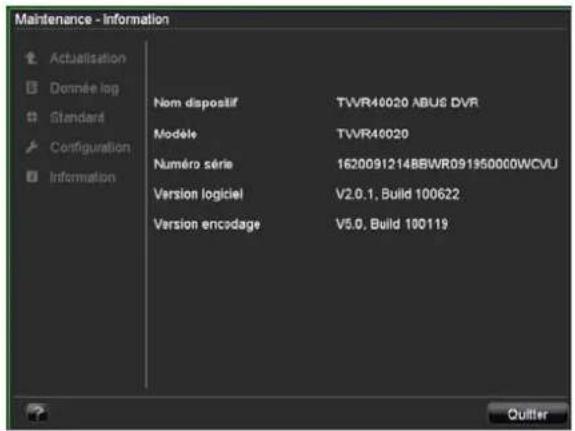

Informations 236
Arrêt 236

Réseau 237

Généralités....237

Terminologie ....237

Agencement d'un réseau....238

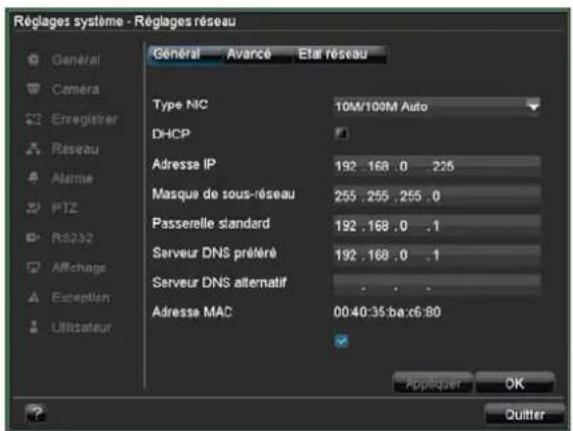

Configuration d'un réseau....238

Alarme....242

Vue d'ensemble des alarmes 242

Entrée d'alarme 242

Sortie d'alarme....244

Module d'alarme IP 244

Dépannage....245

Entretien et nettoyage de l'appareil....245

Remarque ....245

Index....246

Spécifications techniques....247

Capacité de mémoire HDD....248

Elimination des déchets....249

Remarque concernant la directive européenne sur les appareils électriques et électroniques ....249

Remarques concernant la manipulation de piles....249

Remarque importante concernant l'élimination de piles....249

Remarque concernant la directive européenne RoHS 249

Glossaire....250

Termes techniques utilisés ....250

A propos du mécanisme interne d'un disque dur....252

Guide de démarrage rapide

Avant de commencer

Les préparations suivantes sont indispensables :

1. Respectez les consignes générales, les consignes de sécurité et les instructions d'installation et de connexion, voir p. 9.
2. Vérifiez le contenu et l'état des pièces dans l'emballage.
3. Introduisez les piles dans la télécommande.

Remarque

Suivez les instructions du guide de démarrage rapide fourni séparément.

Monjours du disque dur

Avertissement

Mettez l'appareil hors tension et débranchez-le du secteur !

Prévoyez une mise à la terre afin d'éviter les décharges d'électricité statique.

1. Installez un ou plusieurs disques durs (voir le guide de démarrage rapide fourni séparément).
2. Raccordez le câble data rouge à la carte mère (petite fiche).
3. Raccordez le câble d'alimentation (grande fiche, 5 broches).
4. Vérifiez tous les raccordements.
5. Fermez le boîtier.

Branchements

Remarque

Respectez le rayon minimal lors de la pose des câbles ! Ne pas plier les câbles !

1. Raccordez les caméras analogiques aux connecteurs BNC 1 – 16.
2. Réalisez les raccordements audio.
3. Raccordez les capteurs aux sorties d'alarme.
4. Raccordez le moniteur aux connecteur VGA ou BNC.
5. Raccordez la souris au port USB.
6. Branchez l'appareil sur le secteur.
7. Mettez l'appareil sous tension à l'aide de l'interrupteur POWER situé sur le panneau arrière. Le voyant d'état du DVR situé sur le panneau avant s'allume.

Configuration de l'appareil

Remarque

Suivez les instructions du guide de démarrage rapide fourni séparément.

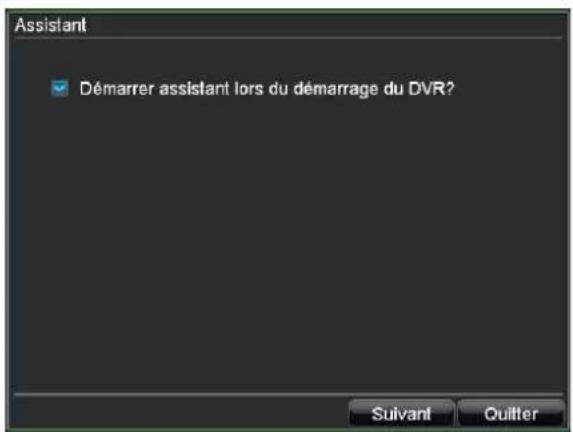

- Exécutez les étapes de l'assistant d'installation, voir p. 18.

Les paramètres suivants sont configurés successivement :

• Langue de l'interface utilisateur
- Administrateurs
- Paramètres généraux (date, heure...)
• Gestion du disque dur (initialisation etc.)
• Paramètres d'enregistrement

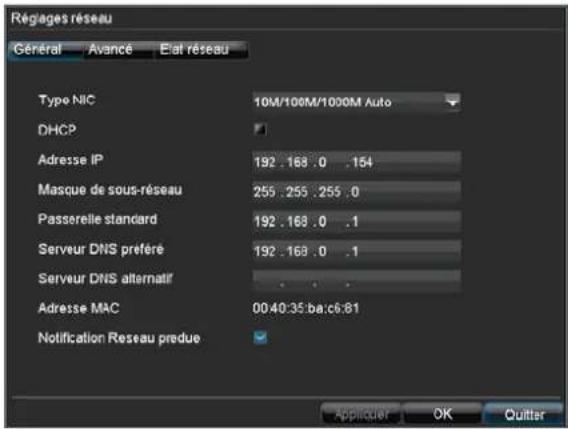

- Paramètres réseau

Remarque

Tout changement ultérieur de la date ou de l'heure peut entraîner une perte de données !

- Voir la vue d'ensemble des menus, p. 32, ainsi que les remarques et explications concernant les commandes principales du système, p. 13.

Consultez les explications concernant :

Affichage en mode live p. 20

Visionnage p. 26

PTZ p. 28

Sauvegarde des données p. 35

Recherche d'erreurs p. 56

Consignes de sécurité importantes

Explication des symboles

Les symboles suivants sont utilisés dans le manuel et sur l'appareil :

Symbole Mot clé Signification

Avertissement Risque de blessures ou danger pour la santé.

Avertissement Risque de blessures ou danger pour la santé à cause du voljours.

Important Avis de sécurité : risque d'endommagement de l'appareil/des accessoires.

Remarque Informations importantes.

Les balises suivantes sont utilisées dans le texte :

Signification

1. ... Ordre fixe des étapes à exécuter dans le texte

2. ...

- ... Eléments énumérés dans un ordre aléatoire dans le texte ou l'avertissement

Utilisation appropriée

Utilisez l'appareil uniquement à des fins auxquelles il a été conçu et fabriqué ! Toute autre utilisation est considérée comme non appropriée !

Cet appareil ne peut être utilisé qu'aux fins suivantes :

Cet enregistreur numérique est destiné à la surveillance d'objets, en combinaison avec des sources de signal vidéo (caméras couleur ou noir et blanc, caméras IP) et des dispositifs d'affichage vidéo (moniteurs CRT ou TFT).

Remarque

L'enregistrement de données est soumis à des directives nationales en matière de protection de la vie privée.

Signalez l'existence de ces directives à vos clients lors de l'installation.

Généralités

Avant la mise en service de l'appareil, nous vous conseillons de lire attentivement les consignes suivantes et de tenir compte des avertissements, même si vous avez l'habitude d'utiliser des appareils électroniques.

Avertissement

Tout dommage résultant du non-respect de ce mode d'emploi n'est pas couvert par la garantie.

Nous déclinons toute responsabilité quant aux dommages indirects.

Avertissement

Nous déclinons toute responsabilité quant aux dommages corporels et/ou matériels résultant d'une fausse manipulation ou du non-respect des avis de sécurité.

La garantie n'est pas valable dans de tels cas !

Veuillez conserver soigneusement ce manuel afin de pouvoir le consulter ultérieurement.

Lorsque vous vendez ou donnez cet appareil, vous devez impérativement remettre ce manuel au nouveau propriétaire.

Cet appareil a été fabriqué conformément aux normes de sécurité internationales.

Alimentation en courant

N'utilisez cet appareil qu'après l'avoir branché sur une source de courant dont le voljours correspond à la tension indiquée sur la plaque signalétique.

Si vous n'êtes pas sûr des caractéristiques de votre réseau électrique, vous devez vous adresser à votre fournisseur.

Avertissement

Prenez des précautions contre les pertes de données !

Utilisez toujours l'appareil avec un système d'alimentation en courant sans interruptions et un parafoudre.

Débranchez l'appareil du secteur avant d'entreprendre des travaux d'installation ou de maintenance.

L'interrupteur de cet appareil ne permet pas de déconnecter entièrement l'appareil du réseau électrique.

Pour déconnecter entièrement l'appareil du réseau, vous devez retirer la fiche de la prise de courant. C'est pourquoi l'appareil doit toujours être installé de façon à ce qu'un accès direct à la prise de courant soit assuré et que la fiche puisse être retirée de la prise de courant en cas d'urgence.

Afin d'éviter tout risque d'incendie, l'appareil doit être débranché du secteur en cas de non-utilisation prolongée de l'appareil. Débranchez l'appareil du secteur avant une tempête ou un orage accompagné d'éclairs. Vous pouvez aussi brancher l'appareil sur un système d'alimentation sans interruption équipé d'un parafoudre.

Avertissement

N'ouvrez jamais le boîtier de l'appareil ! Il y a des risques d'électrocution !

S'il est nécessaire d'ouvrir l'appareil, adressez-vous à une personne qualifiée ou à votre installateur.

Le monjours ou le remplacement d'un disque dur doit être effectué par du personnel formé ou votre installateur.

Avertissement

Tout monjours ou toute modification de l'appareil par des personnes non qualifiées entraîne l'annulation de la garantie.

Nous vous conseillons de confier le monjours d'un disque dur à un installateur.

Tout monjours incorrect du disque dur entraîne l'annulation de la garantie.

Evitez la surcharge des prises secteur, des rallonges et des adaptateurs, car elle peut provoquer un incendie ou une décharge électrique.

Utilisez un parafoudre afin d'éviter les endommagements par des surtensions (par exemple, pendant un orage).

Câbles

Saisissez tous les câbles par leur fiche et ne tirez pas sur le câble même.

Ne touchez jamais un câble les mains mouillées, car cela peut provoquer un court-circuit ou une décharge électrique.

Ne posez pas l'appareil, des meubles ou d'autres objets lourds sur le câble et veillez à ne pas plier celui-ci, en particulier à proximité de la fiche ou du connecteur.

Ne faites jamais de nœud dans un câble et ne le liez pas ensemble avec un autre câble.

Posez tous les câbles de façon à ce que personne ne puisse marcher dessus ou soit gêné.

Un câble électrique endommagé peut provoquer un incendie ou une décharge. Vérifiez le câble de temps en temps.

Ne modifiez ou ne trafiquez pas le câble électrique ou la fiche.

N'utilisez pas d'adaptateurs ou de rallonges non conformes aux normes de sécurité en vigueur et évitez toute intervention sur les câbles électriques et les câbles réseau.

Lieu d'installation/Environnement

Installez l'appareil sur une surface immobile et plane et ne posez pas d'objets lourds sur l'appareil.

L'appareil n'est pas conçu pour fonctionner dans des pièces chaudes et humides (par exemple, des salles de bains) ou des endroits poussiéreux.

Température et humidité de fonctionnement : de -10 °C à 55 °C, humidité relative : 85 % au maximum.

L'appareil doit être utilisé dans un climat tempéré.

Veillez à ce que :

une ventilation suffisante soit toujours assurée (n'installez pas l'appareil dans des casiers, sur un tapis épais, sur un lit ou dans des endroits où les orifices de ventilation sont couverts et laissez toujours une distance de 10 cm tout autour) ;

l'appareil ne soit pas exposé à des sources de chaleur (par exemple, des appareils de chauffage) ;

l'appareil ne soit pas exposé aux rayons de soleil directs ou à une lumière artificielle intense ;

l'appareil ne se trouve pas à proximité d'un champ magnétique (par exemple, des haut-parleurs) ;

il n'y ait pas de sources d'incendie (par exemple, des bougies) sur ou à proximité de l'appareil ;

l'appareil ne soit pas exposé aux éclaboussures, aux écoulements d'eau et aux liquides agressifs ;

l'appareil ne soit pas utilisé à proximité d'un récipient rempli d'eau, car il doit jamais être immergé (ne posez pas de récipients remplis de liquides, par exemple des vases ou des tasses, sur ou à proximité de l'appareil) ; aucun objet étranger ne pénètre dans l'appareil ;

l'appareil ne soit pas exposé à d'importantes variations de température, car cela peut entraîner des condensations et des courts-circuits ;

l'appareil ne soit pas exposé à des chocs et des vibrations fortes.

Télécommande

Lorsque l'appareil n'est pas utilisé pendant une longue période, vous devez enlever les piles, car celles-ci peuvent fuir et endommager l'appareil.

Maintenance et entretien

La maintenance est nécessaire lorsque l'appareil est endommagé, par exemple lorsque la fiche de contact, le câble électrique ou le boîtier est endommagé, lorsque des liquides ou des objets pénètrent dans l'appareil, lorsque l'appareil a été exposé à la pluie ou l'humidité ou lorsqu'il ne fonctionne pas correctement ou est tombé par terre.

Débranchez l'appareil du secteur avant toute opération de maintenance (par exemple, un nettoyage) !

Si vous constatez un dégagement de fumée ou des odeurs ou des bruits inhabituels, mettez l'appareil immédiatement hors tension et retirez la fiche de la prise de courant. Dans ce cas, l'appareil ne peut plus être utilisé avant qu'il soit examiné par un professionnel.

Confiez tous les travaux de maintenance à des personnes qualifiées.

N'ouvrez jamais le boîtier de l'appareil ou des accessoires. Toute ouverture du boîtier entraîne un danger de mort par électrocution.

Nettoyez l'appareil et la télécommande à l'aide d'un chiffon humide.

N'utilisez pas de solvants, d'alcools, de dilutions etc. car ceux-ci peuvent endommager la surface de l'appareil.

N'utilisez aucune des substances suivantes :

eau salée, insecticide, solvant acide ou chloré (chlorure d'ammonium), poudre à récurer.

Frottez légèrement avec un chiffon en coton sur la surface, jusqu'à ce que celle-ci soit entièrement sèche.

Avertissement

L'appareil fonctionne avec une tension dangereuse. C'est pourquoi l'appareil ne peut être ouvert que par des professionnels autorisés. Tous travaux de maintenance et de réparation doivent être effectués par des entreprises agréées. Les réparations mal effectuées peuvent mettre l'utilisateur de l'appareil en danger de mort.

Accessoires

Raccordez uniquement des appareils recommandés. Si- non vous risquez de créer des situations dangereuses ou d'endommager l'appareil.

Mise en service

Respectez toutes les consignes de sécurité et d'utilisation avant la première mise en service !

N'ouvrez le boîtier que pour monter le disque dur.

Avertissement

Lors d'une installation dans un système de vidéo-surveillance existant, vous devez vérifier si tous les appareils sont débranchés du secteur et du circuit à basse tension !

Avertissement

En cas de doute, confiez le monjours, l'installation et le câblage à un professionnel.

Tout travail mal effectué, ou effectué par des amateurs, sur le réseau ou les installations électriques met non seulement vous-même en danger, mais aussi votre entourage.

Câblez les installations de façon à ce que le réseau électrique et le circuit à basse tension soient toujours séparés et ne se rejoignent nulle part ou puissent être connectés suite à une panne.

Enfants

Ne laissez jamais des appareils électriques entre les mains d'un enfant ! Ne laissez jamais des enfants utiliser des appareils électriques sans surveillance. Les enfants sont incapables d'identifier correctement les dangers.

L'ingestion de petits objets peut mettre leur vie en danger.

Conservez les piles et les accumulateurs hors de portée de jeunes enfants. Consultez un médecin en cas d'ingestion d'une pile ou d'un accumulateur.

Rangez les emballages en lieu sûr. Il y a des risques d'étouffement !

Cet appareil ne doit pas être mis entre les mains d'un enfant. Des pièces équipées d'un ressort peuvent rebondir lors d'une mauvaise utilisation et provoquer des blessures (par exemple, aux yeux) chez un enfant.

Préface

Chère cliente, cher client,

Nous vous remercions de l'achat de ce produit.

Ce produit est conforme aux exigences des directives européennes et nationales en vigueur. La conformité de ce produit a été prouvée. Les déclarations et documents correspondants ont été déposés chez le fabricant (www.abus-sc.com).

Nous vous invitons à lire attentivement les présentes instructions pour que cette conformité persiste et qu'un fonctionnement en toute sécurité puisse être assuré.

Avant de mettre le produit en service, nous vous conseillons de lire entièrement le manuel d'utilisateur et de respecter toutes les consignes de sécurité et d'utilisation.

Tous les noms de société et désignations de produit sont des marques de leurs propriétaires respectifs. Tous droits réservés.

Pour de plus amples renseignements, adressez-vous à votre installateur ou partenaire spécialiste !

Clause de non-responsabilité

Ce mode d'emploi a été établi avec le plus grand soin. Si vous constatez encore des omissions ou des inexactitudes, veuillez-nous en informer à l'adresse mentionnée au verso du manuel. ABUS Security-Center GmbH n'est pas responsable d'erreurs techniques et typographiques et se réserve le droit d'effectuer à tout moment et sans préavis des modifications au produit et aux modes d'emploi. ABUS Security-Center n'est pas responsable des dommages directs et indirects liés à l'équipement, les performances et l'usage de ce produit. Aucune garantie n'est accordée quant au contenu de ce document.

Informations d'ordre général

Pour utiliser correctement cet appareil, vous devez lire attentivement ce manuel d'utilisateur et le conserver afin de pouvoir le consulter ultérieurement.

Ce manuel contient des instructions concernant l'utilisation et la maintenance de l'enregistreur. Confiez toute réparation de cet appareil à une entreprise agréée.

Déballage

Manipulez l'appareil avec le plus grand soin lors du déballage.

Les emballages et les moyens d'emballage sont recyclables et ne doivent pas être jetés.

Nous vous conseillons :

de mettre les papiers, les cartons, les cartons ondulés et les emballages en plastique dans les conteneurs prévus à cet effet.

Si ceux-ci ne sont pas encore disponibles dans votre région, vous pouvez jeter ces articles d'emballage avec les ordures ménagères.

Au cas où l'emballage d'origine serait endommagé, vérifiez tout d'abord l'état de l'appareil. Si vous constatez des dégâts à l'appareil, renvoyez-le dans son emballage et contactez le fabricant.

Contenu de la livraison

Enregistreur numérique ABUS

Câble d'alimentation secteur

Câble SATA et vis pour l'HDD

Support et vis pour les racks du serveur

Logiciel sur CD

Manuel d'utilisateur

Guide de démarrage rapide

Commande du système

Généralités

Vous pouvez piloter l'appareil comme suit :

Dispositifs de commande sur le devant de l'appareil

Télécommande

Souris USB

Dispositifs de commande sur l'appareil

Remarque

Voir la vue d'ensemble, p. 3.

N°	DésignationFonction
1	Touches de commande de l'enregistreur :MENU :• Affichage du menu principal• Activation/désactivation du son des touches(appuyer pendant 5 secondes)REC :• Affichage du menu pour l'enregistrement manuelPLAY :• Affichage du menu VisionnageZOOM+ :• Agrandissement d'un fragment d'image en mode PTZZOOM- :• Réduction d'un fragment d'image en mode PTZ• Commutation sortie vidéo en mode live : Moniteur – Spot Monitor ou Video Out – Video Spot OutFOCUS+ :• Mise au point en mode PTZFOCUS- :• Mise au point en mode PTZIRIS+ :• Ouverture de l'irisIRIS- :• Fermeture de l'iris en mode PTZPTZ :• Activation de la commande PTZMODE• Changement de mode d'affichageKEYLOCK• Verrouillage des touches de commande
2	Ports USB :pour appareils USB 2.0 externes (par ex. souris, disque dur externe ou graveur DVR)

N° Désignation Fonction

3 Touches de sélection de caméra 1, 2, 3, ... :Indication de l'état de la caméra :s'allume en blanc : la caméra est raccordée.s'allume en bleu : la caméra raccordée enregistrene s'allume pas : aucune caméra raccordée en mode live :sélection d'une caméra et affichage en mode plein écran

4 Croix de navigation :pendant le visionnage :▲, ▼ Réglage de la vitesse◀, ▶ Jour précédent/suivant en mode live :sélection du canaldans les menus :navigationTouche OKEnfoncer pendant 5 secondes pour mettre l'appareil sous/hors tensionConfirmation de la sélectionActivation/désactivation case à cocher Pendant le visionnage :PLAY/PAUSEMode Single Play :transfert d'un seul cadre

5 Jog-Shuttle :pendant le visionnage :anneau extérieur (Shuttle Ring) pour avancement/retour rapide dans les menus :l'anneau intérieur déplace le curseur vers le haut/le basl'anneau extérieur déplace le curseur vers la gauche/la droite en mode live :sélection du canal

6 Voyant d'état DVR :Indication de l'état de l'appareil :s'allume durablement en blanc : état du système OKclignote en blanc : état du système OK, paramètres d'enregistrement enregistrés, mode de surveillance activés'allume durablement en bleu : au moins une caméra est en train d'enregistrers'allume durablement en rouge : une maintenance du système s'impose

7 Récepteur IR :pour la télécommande

Connecteurs au dos de l'appareil

Remarque

Voir la vue d'ensemble, p. 3.

N°	DésignationFonction
8	MAIN: sortie vidéo BNCLors de l'utilisation d'un écran VGA :Affichage extensible en direct.Si aucun écran VGA n'est utilisé :le signal vidéo principal est affiché.SORTIE SPOT VIDEO: sortie vidéo BNCLe signal du spot vidéo est affiché.
9	VIDEO IN: Entrées BNC
10	AUDIO IN: Entrées CINCHAffecté aux entrées caméra 1 - 4
11	LINE IN :Entrée audio Cinch (n'est pas enregistrée, uniquement pour la transmission réseau)SORTIE AUDIO :sortie audio Cinch (synchronisée avec la sortie du signal vidéo principal)
12	RS-232 :Port série - touche non attribuée
13	VGA :Connecteur de moniteur VGA (9 broches), signal sortie vidéo
14	LAN :Connecteur Ethernet-LAN
15	LOOP OUT: Connecteur pour signaux vidéo à bouclage (câble disponible en option)
16	ALARM IN :Connecteur RS485 pour caméras PTZ16 entrées d'alarme au maximumALARM OUT :4 sorties de relais au maximum
17	Interrupteur de réseau et raccordement électrique 12 VDC
18	Connecteur pour mise à la terre

Touches de commande sur la télécommande

Remarque

Voir le schéma de la télécommande, p. 4.

N° DésignationFonction
21 DEV :Attribution de l’ID de l’appareil à la télécommande
22 Touches alphanumériques :Sélection de la caméra (canal) en mode liveSaisie de lettres et de chiffres dans les champs
23	A :Changement de mode de saisie (majuscules/minuscules, symboles, chiffres)
24	PLAY :Démarrer le visionnage
25	VOIP :Touche non attribuée
26	PREV :Changement de mode d’affichage en mode live
27	Touches de navigation :pendant le visionnage :▲, ▼Réglage de la vitesse◀, ▶Jour précédent/suivant en mode live :sélection de la caméra (canal)dans les menus :navigation
28	ESC :Touche non attribuée
N°	DésignationFonction
29	touche non attribuée
30	touche non attribuée
31	Zoom + :agrandissement d’un fragment d’image en mode PTZ
32	F1 :dans des listes• Sélection de toutes les options
33	Zoom - :réduction d’un fragment d’image en mode PTZ
34	F2 :pour parcourir les onglets
35	IRIS- : en mode PTZ :• Fermeture de l’iris
36	Focus- : en mode PTZ :• réduction d’un fragment d’image en mode PTZ
37	IRIS+ : en mode PTZ :• ouverture de l’iris
38	Focus+ : en mode PTZ :• agrandissement d’un fragment d’image en mode PTZ
39	◀II : Pause / Lecture arrière
40	■: Arrêter la lecture
41	PTZ :Activer la commande PTZ
42	Touche Enter ▶II :• Confirmation de la sélection• Activation/désactivation case à cocherPendant le visionnage :• PLAY/PAUSEMode Single Play :• transfert d’un seul cadre
43	MENU :• Affichage du menu principal• Activation/désactivation du son des touches (appuyer pendant 5 secondes)
44	REC :Ouvrir/démarrer l’enregistrement manuel

N° DésignationFonction
45	INFO :• Activer un autre moniteur en mode live
46	EDIT :Fonction générale :• activation saisie de texte ; retour arrière dans des champs texte
47	POWER :Mise sous/hors tension (appuyer pendant 5 secondes)

Commande à la souris

i Remarque

La description mentionnée ci-dessous dans le manuel s'effectue à la souris.

L'appareil peut être utilisé avec une souris USB. Raccordez la souris au port USB.

Touche	Fonction
gauche	Simple clic :Sélection dans un menu, activation d’un champ de saisie ou d’un ongletDouble clic :Changement du mode d’affichage Une image-Plusieurs images en mode live et visionnageCliquer et glisser :en mode PTZ : commande des caméras réglages des plages ou des zones d’alarme
droite	Simple clic :Affichage du menu contextuel
molette	en mode Live :affichage des images de la caméra précédente/suivanteDans les menus :faire défiler les menus

Clavier virtuel

Lorsque vous cliquez avec la souris sur un champ texte, un clavier virtuel apparaît à l'écran :

Les touches ont la même fonction que celles d'un clavier d'ordinateur.

Pour saisir un caractère, il suffit de cliquer dessus à l'aide du bouton gauche de la souris.

Cliquez sur Enter pour terminer la saisie.

- Cliquez sur ← pour effacer le caractère devant le curseur.

Cliquez sur le a encadré pour passer des majuscules aux minuscules et vice-versa. La sélection active est indiquée au-dessus du clavier.

Cliquez sur ESC pour interrompre une saisie ou pour quitter le champ.

Démarrage de l'appareil

Attention

Branchez l'appareil uniquement sur un réseau électrique dont la tension correspond à celle qui est indiquée sur la plaque signalétique !

Utilisez un système d'alimentation en courant sans interruptions par mesure de sécurité.

Lorsque l'appareil est branché sur le secteur et mis sous tension à l'aide de l'interrupteur situé au dos, le voyant d'état DVR s'allume.

1. L'appareil effectue un autotest pendant le démarrage.

2. Pour finir, l'assistant de paramétrage s'affiche. Quittez-le pour accéder au mode live.

Arrêter, verrouiller, redémarrer l'appareil

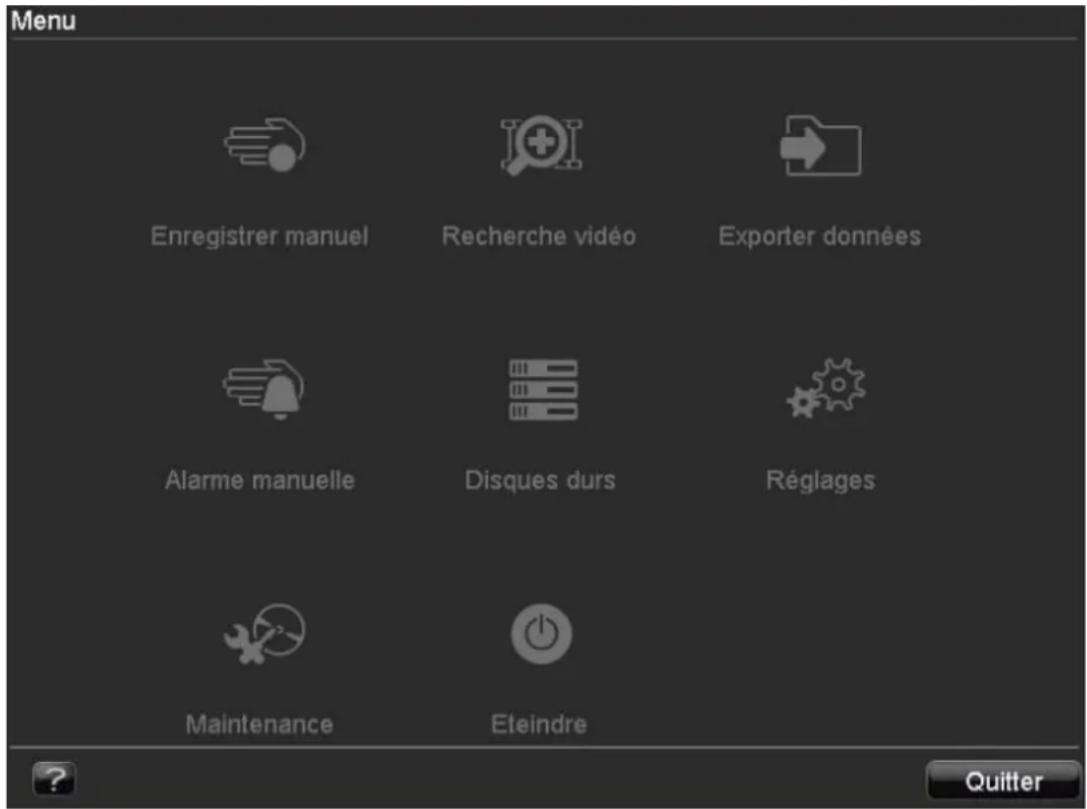

Cliquez dans le menu principal sur Arrêter. L'écran suivant apparaît.

Arrêt Verrouiller Eteindre Redémarrage Quitter

1. Pour mettre l'appareil hors tension, sélectionnez l'option Arrêter et confirmez en cliquant sur Oui. L'appareil s'éteint.

- N'appuyez sur aucune touche pendant la mise hors tension de l'appareil!

1. Pour verrouiller le système, cliquez sur l'icône Ver- rouiller à gauche. L'interface utilisateur est verrouillée. Il faut alors saisir un mot de passe pour accéder aux menus.

2. Cliquez sur l'icône Redémarrer à droite pour redémarrer. L'appareil redémarre.

Mise sous tension de l'appareil

Appuyez pendant 5 secondes sur la touche OK pour remettre l'appareil sous tension.

Indicateurs d'état

Généralités

Les indicateurs d'état suivants vous informent sur l'état de fonctionnement :

voyants sur le devant de l'appareil

signaux sonores,

icônes (pictogrammes) sur le moniteur.

i

Remarque

Suivez les instructions du guide de démarrage rapide fourni séparément.

Voyant d'état DVR

Etat Fonction
s'allume durablement en blanc	état du système OK
clignote en blanc état	du système OK, paramètres d'enregistrement enregistrés, mode de surveillance activé
s'allume durablement en bleu	au moins une caméra est en train d'enregistrer
s'allume durablement en rouge	une maintenance du système s'impose

Voyant d'état touches de sélection de caméra

Etat Fonction
Eteint aucune caméra	raccordée
s'allume durablement en blanc	caméra raccordée
s'allume durablement en bleu	la caméra enregistre

Indicateurs sur le moniteur

L'appareil affiche la date, l'heure et le nom de la caméra et vous informe si un enregistrement est en cours.

Enregistrement en continu : « R bleu »

Enregistrement ponctuel : « R rouge »

Assistant de paramétrage

Paramétrage du système

L'assistant de paramétrage vous aide à effectuer les réglages indispensables du système. Le DVR sera alors configuré pour l'enregistrement et la surveillance.

Remarque

Vous trouvez tous les réglages dans le menu Appareil. Voir la vue d'ensemble, p. 32.

Le choix de la langue apparaît à l'écran après la première mise sous tension :

1. Cliquez dans le champ et sélectionnez votre langue dans la liste. Cliquez ensuite sur Suivant. La question suivante s'affiche :

Assistant Démarrer assistant lors du démarrage du DVR? Suivant Quitter

Cliquez sur Suivant pour démarrer l'assistant.

Remarque

Une fois le système paramétré, vous pouvez désactiver la case à cocher. La petite coche disparaît et l'assistant ne démarrera plus automatiquement.

Paramétrage de l'administrateur

Avertissement

Notez bien le mot de passe Administrateur. Mot de passe préprogrammé :

„1 2 3 4 5“.

Assistant Admin. mot de passe Nouvel admin. mot de passe Nouveau mot de passe Confirmer Returner Suivant

1. Cliquez dans le champ et saisissez le mot de passe Administrateur.
2. Pour saisir un nouveau mot de passe, activez la case à cocher devant New Admin Password.
3. Saisissez le nouveau mot de passe et confirmez en le saisissant à nouveau dans le champ suivant.
4. Cliquez sur Suivant.

Paramètres généraux

1. Cliquez dans la fenêtre suivante sur Entrée.

Réplages généraux Général Réplages heure d'été Autres réglages Langue Français Standard vidéo PAL Résolution VGA 1024"768/60HZ Zone de temps (GMT+01:00) Amsterdam, Berlin Format date JJ-MM-AAAA Temps du système 07-09-2010 15 13 10 Vitesse d'affichage souris Activer met de passe Appliquer CK Quitter

1. Entrez la date et l'heure système. Cliquez sur Appliquer pour que le système adopte les données. Terminez le paramétrage en cliquant sur OK et cliquez ensuite sur Suivant.

Gestion des disques durs

1. Cliquez sur Entrée.

Gestion HDD Général Ajouter cameras au groupe de disques durs Label Sauvegarde Espace libre Caractéristiques Groupe Care 2 1.863GB 230 75GB Normal 1 Lect Property Groupe Initialiser OK

1. Pour paramétrer un nouveau disque dur, activez la case à cocher et cliquez ensuite sur Init.

Avertissement

Toutes les données existantes seront supprimées !

1. Répondez par l'affirmative à la question concernant la sécurité en cliquant sur OK. Le disque dur est alors paramétré pour être utilisé. La progression s'affiche sur la barre d'état.

2. Terminez le paramétrage en cliquant sur OK et cliquez ensuite sur Suivant.

Paramètres d'enregistrement

1. Cliquez sur Entrée.

Réglages enregistrement Général Avance Horsaire Caméra Analogique 1 Codage caractéristiques Stream primaire (normal) Type stream Video & audio Résolution CIF Type taux bits Variable Qualité vidéo +++ Taux bits 25(PAL)/30(NTSC) Taux bits max. (Kbps) 512 Valeur libre Autres réglages Modifier Copier vers Tout Copier Appiquer OK Quitter

1. Sélectionnez la caméra sur l'onglet Général et définissez les paramètres.

2. Cliquez sur l'onglet Programme et sur le bouton de commande Editer.

Image adjustment Change - Adjusted Image Control Preview 1 05 06 12 19 24 Lum Mai Mai Jia Voa Gai City Hawaii Capea 1-3 Total Airtime Noise Audio

1. Activez la case à cocher Programme et Journée entière. L'enregistrement restera alors actif pendant toute la journée.
2. Terminez le paramétrage en cliquant sur OK. Les réglages sont affichés en couleur dans le programme.
3. Pour appliquer ce programme à d'autres caméras, vous devez choisir d'abord la caméra (ou toutes les caméras pour leur attribuer les mêmes paramètres) et confirmer en cliquant sur Copier.
4. Terminez le paramétrage en cliquant sur OK et cliquez ensuite sur Suivant.

Paramètres réseau

1. Cliquez sur Entrée.

Régiages réseau Général Avancé Elat réseau Type NIC 10M/100M/1000M Auto DHCP Adresse IP 192 .168 .0 .154 Masque de sous-réseau 255 .255 .255 .0 Passerelle standard 192 .168 .0 .1 Serveur DNS préféré 192 .168 .0 .1 Serveur DNS alternatif Adresse MAC 00:40:35:ba:c6:81 Notification Reseau predue Applicier OK Quitter

Remarque

Demandez à votre administrateur de réseau si vous pouvez sélectionner DHCP ou l'adresse IP en définissant manuellement les autres paramètres.

1. DHCP actif : si DHCP a été choisi sur le routeur du réseau, vous pouvez activer la case à cocher DHCP. Tous les paramètres réseau seront alors automatiquement définis

2. DHCP non actif : saisissez les données manuellement (adresse IP, masque de sous-réseau et Gateway standard = adresse IP du routeur).

Voici un exemple typique d'adresses :

Adresse IP : 192.168.0.50

Masque de sous-réseau : 255.255.255.0

Gateway standard : 192.168.0.1

DNS primaire : 192.168.0.1

1. Terminez le paramétrage en cliquant sur OK et cliquez ensuite sur Suivant.

Mode live

Vue d'ensemble

Le mode live est automatiquement sélectionné à la mise sous tension de l'appareil.

En appuyant plusieurs fois sur la touche Menu, vous obtenez également le mode live.

Les menus se trouvent dans l'en-tête.

Menu principal

Visionnage et

PTZ.

Le menu contextuel des modes d'affichage se trouve à droite. A droite, vous trouvez également la date et l'heure.

Pour ouvrir le menu contextuel des modes d'affichage, cliquez dans la barre des menus en haut à droite sur le rectangle.

Cliquez sur un pictogramme pour faire défiler les divers modes d'affichage.

Les signaux des caméras raccordées s'affichent sur l'écran principal.

Avec un double clic sur la touche gauche de la souris, vous pouvez afficher les images de chaque caméra en plein écran ou revenir au mode d'affichage d'origine.

Symboles d'état

Les symboles suivants s'affichent selon l'état de fonctionnement de l'appareil :

Symbole	Signification
	Evénement reconnuDétection de mouvement, déclenchement del’alarme par le capteur, erreur HDD...
R	rouge : enregistrementEnregistrement d’un événementbleu : enregistrementEnregistrement en continu

Menu contextuel en cas de commande à la souris

i Remarque

Appuyez sur le bouton droit de la souris pendant que le curseur de la souris se trouve sur une image diffusée en direct.

Vous avez le choix entre les paramétrages suivants. La flèche orientée vers la droite permet d'ouvrir un sous-menu :

Caméra unique Caméra multiple Caméra suivante Affichages en séquences Zoom digital PTZ Affichage Menu

Camera unique	Image affichée en plein écran en provenance de la caméra sélectionnée
Camera multiple	Présentations différentes
Caméra suivante	Affichage des images en provenance de(s) (la) caméra(s) suivante(s)
Affichages en séquences	Démarrage d'une séquence de caméra
Zoom digital Agrandissement d'un fragment d'image
PTZ Activation du mode PTZ
Affichage Pour passer en mode visionnage
Menu Ouverture du menu principal

i

Remarque

Visualisation de séquences:

Définissez dans les paramètres de visualisation le taux de ralentissement des séquences.

Zoom numérique

Cette fonction permet d'afficher une image avec un quadruple agrandissement.

Cliquez avec le bouton gauche de la souris dans la petite fenêtre et faites glisser le cadre en maintenant le bouton de la souris enfoncé.

Le fragment sélectionné est agrandi numériquement.

Pour finir : cliquez d'abord avec le bouton droit et ensuite avec le bouton gauche sur Quitter.

Réglages

i Remarque

Le mode live peut être paramétré comme suit.

Ouvrez le menu principal et cliquez sur Paramètres et ensuite sur Modes d'affichage :

Réglages système - Réglages d'affichages Général Camera Enregistrer Réseau Alarme PTZ RS232 Affichage Exception Utilisateur Sortie vidéo MAIN Mode 4 X 4 Temporisation séquence Pas de commutation Orré caméra Modifier Activer sortie audio Sortie événement port Video Spot Out Event Dwell Time 3Sec Appiquer OK Quitter

Sortie vidéo VGA,	MAIN, VIDEO SPOTMONITORSélectionne le connecteur pour le-quel les paramètres sont modifiés.
Mode Présentations différentes
Temporisation sequence	Durée de commutation entre les caméras pendant la visualisation de séquences
Ordre caméra Ordre des caméras en mode live
Activer sortie au-dio	Activation/désactivation de la diffusion audio de la sortie vidéo
Sortie événement port	Attribution d'un moniteur pour la diffusion d'événements
Event Dwell Time	Durée en secondes pendant laquelle l'événement est affiché sur le moniteur attribué

i Remarque

Ecran VGA connecté :

Un écran VGA connecté devient automatiquement l'écran principal de la sortie audio affectée. La sortie vidéo BNC affiche les caméras par séquence et en mode plein écran.

Si le câble VGA n'est pas connecté lors de l'amorce du DVR, le signal vidéo principal est affiché sur la sortie BNC MAIN. Connecter le câble VGA et réamorcer le DVR afin d'afficher le signal vidéo principal au niveau de la sortie VGA.

Aucun écran VGA connecté :

Le signal vidéo principal est représenté au niveau de la sortie BNC MAIN. La sortie vidéo BNC affiche les caméras par séquence et en mode plein écran.

Configuration de la sortie caméra

Vous pouvez configurer au maximum 16 caméras simultanément en mode live.

1. Cliquez sur Modifier :

Ordire caméra Mode 4 X 4 1 2 3 4 A1 A2 A3 A4 5 6 7 8 A5 A6 A7 A8 9 10 11 12 A9 A10 A11 A12 13 14 15 16 A13 A14 A15 A16 OK Quitter

1. Sélectionnez le mode d'affichage.

2. 1 × 1

3. 2×2

4. 3 x 3 etc. La vue d'ensemble change en fonction de votre configuration.

5. Attribuez le signal de caméra souhaité à chaque écran à l'aide des touches de navigation.

- Le paramètre X signifie que cette caméra n'est pas affichée.

1. Cliquez sur OK pour valider la configuration.

i Remarque

La sortie sur l'écran spot se fait toujours en mode plein écran.

Enregistrement

Paramétrage

Ouvrez le menu principal et cliquez sur Paramètres et ensuite sur Enregistrement :

Régages système - Régages enregistrement Général Avance Horaire Caméra Analogique 1 Codage caractéristiques Stream primaire (normal) Type stream Video & audio Resolution CIF Type taux bits Variable Qualité vidéo ++++ Taux bits 25(PAL)/30(NTSC) Taux bits max. (Kbps) 512 Custom Autres réglages Modifier Copier vers Tout Copier Appiquer OK Quitter

Paramètres généraux

L'onglet Général contient les paramètres suivants :

Caméra	Caméra à paramétrer
Codage caractéristiques	Flux 1 : caractéristiques pour un enregistrement en continuFlux 2 : caractéristiques pour un enregistrement d'un événementFlux 3 : caractéristiques pour une transmission par le réseau
Type stream	VidéoVidéo et audio
Résolution	4 CIFDCIF2 CIFCIFQCIF
Type taux bits	En général : plus le débit est élevé, plus l'enregistrement prend de la place dans la mémoire !Variable :image statique – bas débitimage dynamique – haut débitConstant :débit constant (avec débit maximal)
Qualité vidéo	plusieurs niveaux de qualité+: basse qualité+++++: haute qualité
Taux bits	Nombre d'images enregistrées par seconde. Le nombre maximal dépend de la résolution configurée pour l'enregistrement.
Taux bits max.(Kbps)	définit le débit maximal pour un type de débit constant

Autres réglages	Réglages de détails
Pré-alarme	Durée en secondes enregistrée avant une alarme
Post-alarme	Durée en secondes enregistrée après une alarme
Echéance	Délai en jours après lequel l'enregistrement est automatiquement effacé à 0h00. L'événement est conservé dans le fichier journal.Valeur 0 : les enregistrements ne sont pas effacés automatiquement
Copier vers	Transférer les configurations sélectionnées à d'autres caméras (à toutes ou aux caméras sélectionnées)

1. Sélectionnez la caméra.

2. Sélectionnez le flux pour lequel vous souhaitez définir les caractéristiques :

- Flux 1 (continu)

- Flux 2 (événement) ou

- Flux 3 (réseau).

1. Définissez les paramètres d'enregistrement pour chaque flux (voir tableau).

2. Sélectionnez sous Réglages avancés la durée pour pré-alarme, post-alarme etc.

- Sélectionnez sous Copier les caméras vers les- quelles vous souhaitez copier les réglages et confir- mez en cliquant sur Copier.

Réglages avancés

Sur l'onglet Avancé, vous choisissez si les enregistrements les plus anciens doivent être écrasés lorsque le disque dur est plein.

Programme

Le programme permet de définir les heures d'enregistrement ou les « déclencheurs » (types d'enregistrement) pour les caméras. Cliquez sur l'onglet Programme :

Réglages système - Réglages enregistrement Général Avance Horaire Caméra Analogique 1 00 06 12 18 24 Lun Mar Mer Jeu Ven Sam Dim Normal Motion M & A Alarm Aucan Copier vers Tout Copier Editor Quitter

Sur l'écran, vous voyez de gauche à droite les heures des jours de la semaine (ceux-ci sont disposés de haut en bas). Sous les jours, vous voyez la légende en couleurs, car les périodes d'enregistrement du programme sont colorées selon les « déclencheurs », autrement dit, les types d'enregistrement.

Couleur Légende
Bleu Durée : période en heures
Vert Détection de mouvement
Bleu clair Détection de mouvement et dé-clencheur d’alarme
Rouge Alarme
Gris Pas de sélection
Vert et rouge Mouvement ou alarme

1. Sélectionnez la caméra à paramétrer et cliquez en-suite sur Editer :

Réglages enregistrement Activer horaire Jours Semaine totale Jour complet 1 0 0 0 0 0 2 0 0 0 0 0 3 0 0 0 0 0 4 0 0 0 0 0 5 0 0 0 0 0 6 0 0 0 0 0 7 0 0 0 0 0 8 0 0 0 0 0 Type Detection mouvement Type Temps Type Temps Type Temps Type Temps Type Temps Type Temps Type Temps Appliciert OK Quitter

1. Activez la case à cocher Activer programme.

2. Définissez dans le menu déroulant le jour à paramétrer ou sélectionnez toute la semaine.

3. Activez/désactivez Toute la journée. Si Toute la journée est actif, vous ne pouvez pas entrer de pé-

riodes définies. Le réglage est alors valable pour toute la journée.

1. Si vous voulez définir des heures, vous devez désactiver la case Toute la journée.

2. Indiquez dans le menu déroulant le type d'enregistrement :

- Enregistrement en continu

• Détection de mouvement

- Alarme

• Détection de mouvement ou alarme

• Détection de mouvement et alarme

1. Si vous voulez établir des créneaux horaires, vous pouvez définir au maximum 8 grilles entre 00h00 et 00h00. Dans chaque grille, les périodes ne doivent pas se chevaucher.

i Remarque

Avec Enregistrement en continu, vous définissez des créneaux horaires pendant lesquels la caméra enregistre.

Les autres « déclencheurs », tels que la détection de mouvement et/ou l'alarme, ne déclenchent l'enregistrement que si ces déclencheurs se produisent.

Sur l'onglet Programme, vous pouvez copier les réglages de la caméra et les appliquer à d'autres caméras :

- Sélectionnez Copier vers la caméra souhaitée ou Toutes les caméras et confirmez en cliquant sur Copier.

1. Terminez les réglages sur l'écran Enregistrement en cliquant sur OK.

Enregistrement manuel

1. Appuyez sur la touche REC pour démarrer un enregistrement manuel :

Enregistrement manuel Analogique Tout 1 2 3 4 5 6 7 8 Etat OFF OFF ON ON ON ON ON 9 10 11 12 13 14 15 16 ON ON ON ON ON ON

1. Sélectionnez la caméra pour démarrer l'enregistrement manuel. Pour ce faire, il suffit de cliquer sur le bouton correspondant.

i Remarque

Cliquez sur Toutes pour enregistrer à l'aide de toutes les caméras raccordées.

Visionnage

Généralités

Vous pouvez visionner de trois façons :

via Recherche par événement dans le menu principal, en mode live ou

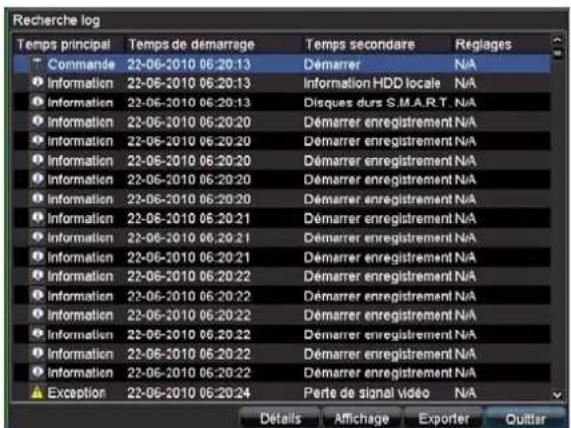

via le fichier journal dans le menu Maintenance.

i

Remarque

Les boutons « previous file/day/event » (fichier/jour/événement précédent) ont différentes fonctions selon le mode de lecture :

Lecture normale :

En appuyant sur le bouton, la lecture passe au jour précédent/suivant.

Recherche d'évènement :

En appuyant sur le bouton, la lecture passe au jour d'évènement précédent/suivant.

Exportation des données :

En appuyant sur le bouton, la lecture passe au fichier précédent/suivant.

L'écran de visualisation

Le visionnage est piloté à l'aide du champ de contrôle :

ABUS camera Analogique Analogique Kamera 01 Kamera 02 Kamera 03 Kamera 04 Kamera 05 Kamera 06 Kamera 07 Kamera 08 Kamera 09 Kamera 10 Kamera 11 Kamera 12 Kamera 13 Juin 2010 D L M M J V S 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 29 24 22 23 24 25 26 27 28 29 30 Reproduction 01-06-2010 09:37:32 00.00 04.00 86.00 12.00 16.00 20.00 ① ② ③

N°	Zone
1	visionnage en cours avec date et heure
2	sélection de la caméra pour le visionnage
3	calendrier avec le type d'enregistrement (voir à droite)
4	champ de contrôle avec axe de temps

Commande via champ de contrôle

Le champ de contrôle permet de piloter le visionnage en cours. Les symboles ont la signification suivante :

Wesergabe 22-06-2010 00:00:00 00:00 04:00 08:00 12:00 16:00 20:00 1 2 3 4 5 6 7 8 9 10 11 12 13

N°	Signification des symboles
1	Activation/désactivation du son
2	Détermination du début ou de la fin d'une vidéo pour sauvegarder les données
3	Enregistrement précédent, jour précédent
4	Revenir 30 secondes en arrière
5	Lecture ou pause lors du visionnage
6	Arrêt
7	Sauter 30 secondes en avant
8	Avance rapide
9	Avance lente (ralenti)
10	Enregistrement suivant, jour suivant
11	Axe de temps :Cliquez à l'aide de la souris sur l'axe de temps afin de poursuivre le visionnage à partir d'un autre momentCliquez sur le « coulant » et faites-le glisser jusqu'au moment souhaité, afin de démarrer le visionnage à ce moment-là
12	Type d'enregistrementBleu = enregistrement en continuRouge = enregistrement ponctuel
13	Quitter le visionnage
14	Masquer le champ de contrôle

i

Remarque

Vous pouvez zoomer sur une partie de l'écran.

Cliquez avec le bouton droit de la souris dans le visionnage en cours.

Sélectionnez Zoom.

• Le mode zoom est actif. Voir p. 21

Visionnage via Recherche par événement

Avant de pouvoir visionner des événements enregistrés, vous devez d'abord les rechercher. Ouvrez le menu principal et cliquez dans l'onglet Général sur Recherche par événement :

Recherche vidéo Général Evenement Analogique Tout 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 Etat Type vidéo Tout Type donnée Tout Temps démarrage 10-09-2010 Temps d'arrêt 10-09-2010 23 59 59 Reproduct Curcher Quitter

Vous avez le choix entre les réglages suivants :

Caméra Caméra à configurer
Type vidéo	Programme, détection de mouvement,alarme, détection de mouvement et/oualarme, enregistrement manuel, tous lesenregistrements
Type donnée	Verrouillé, déverrouillé, tous
Temps dé-mar-rage/d'arrêt	Indiquez la date et l'heure
Détails Ouvre	l'aperçu des détails.Les caméras s'affichent l'une sous l'autre.La légende en couleurs montre les typesd'enregistrement. « Jour suivant » et« Jour précédent » permettent de naviguer dans les enregistrements. Vouspouvez faire glisser les balises de l'axede temps à l'aide de la souris, afin de dé-limiter les créneaux de recherche.

Cliquez sur Rechercher afin de rechercher des enregistrements répondant aux critères. Les résultats sont affichés :

Résults Canal Temps de démarrage Temps d'arrêt Verrouillage A1 21-06-2010 09:27:42 69:27:45 A3 21-06-2010 09:27:45 69:45:32 A3 21-06-2010 09:45:22 69:54:05 A3 21-06-2010 09:55:25 10:05:29 A3 21-06-2010 14:53:22 15:45:18 A3 22-06-2010 06:20:21 66:26:49 A3 22-06-2010 06:43:21 66:45:29 A3 22-06-2010 06:46:47 67:08:35 A3 22-06-2010 07:09:50 12:16:38 A3 22-06-2010 12:16:39 13:04:34 A4 21-06-2010 09:27:43 69:54:05 A4 21-06-2010 09:55:25 10:05:24 A4 21-06-2010 14:53:23 15:45:22 A4 22-06-2010 06:20:22 66:26:49 A4 22-06-2010 06:43:21 66:45:29 A4 22-06-2010 06:46:49 67:08:35 A4 22-06-2010 07:09:50 11:15:39 A4 22-06-2010 11:15:39 13:05:25 Vermouillage Reproduct Outter

Sélectionnez l'enregistrement en cliquant sur la ligne correspondante et cliquez ensuite sur Visionnage.

Visionnage : recherche avancée par événement

Sur l'écran Recherche par événement, cliquez sur l'onglet Avancé pour rechercher les enregistrements déclenchés par une alarme ou une détection de mouvement.

Entrez les critères de recherche, tels que la date, l'heure ainsi que les alarmes ou les caméras.

Visionnage sur écran live

Cliquez sur Visionnage pendant que l'écran live s'affiche :

le visionnage est piloté à l'aide du champ de contrôle :

ABUS camera Analogique Analogique Kamera 01 Kamera 02 Kamera 03 Kamera 04 Kamera 05 Kamera 06 Kamera 07 Kamera 08 Kamera 09 Kamera 10 Kamera 11 Kamera 12 Kamera 13 Juin · · 2010 · D L M M J V S 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 Reproduction 01-06-2010 07:37:35 00:00 04:00 08:00 12:00 16:00 20:00 ② ③

4

i Remarque

Le visionnage commence par l'enregistrement des cinq dernières minutes.
L'écran de visualisation est divisé en quatre zones :

N°	Zone
1	visionnage en cours avec date et heure
2	menu Caméra
3	calendrier avec le type d'enregistrementBleu = enregistrement en continuRouge = enregistrement ponctuel
4	champ de contrôle avec axe de temps

1. Sélectionnez la caméra souhaitée dans le menu Caméra.

2. Cliquez dans le calendrier pour sélectionner un enregistrement en fonction de la date et de l'heure.

3. Pilotez le visionnage de l'enregistrement

- à l'aide du champ de contrôle ou

- à l'aide de la souris en cliquant sur l'axe de temps et en faisant glisser le coulant. La légende en couleurs, voir p. 25, vous aidera à définir les créneaux.

Commande PTZ

Généralités

La commande PTZ vous permet d'accéder à chaque caméra PTZ et de les piloter manuellement.

i

Remarque

Quand vous utilisez des caméras PTZ ABUS, vous avez la possibilité de configurer des tours directement dans la caméra. L'avanjours est que d'autres dispositifs de commande, par exemple un clavier peut configurer les tours.

Afin d'ouvrir le menu des caméras PTZ ABUS pour entrer preset 95. En utilisant les touches de navigation, vous pouvez naviguer dans le menu.

Commande via le champ de contrôle PTZ

PTZ Camera 1 1 2 3 4 5 6 7 8 9 0 Zoom Focus Iris Vitesse 3 1 2 3 4 5 7

N°	Signification des symboles
1	Sélection et affichage d'une caméra PTZ
2	Paramètres prédéfinis
3	Ronde
4	Clavier pour la saisie
5	Vitesse
6	Zoom, mise au point, ajustement d'iris
7	Abandon de la commande PTZ

Menu contextuel pour commande à la souris

i

Remarque

Appuyez sur le bouton droit de la souris pendant que le curseur de la souris se trouve sur une image diffusée en direct.

Vous avez le choix entre les configurations suivantes. La flèche orientée vers la droite permet d'ouvrir un sous-menu :

Caméra Choisir preset Choisir tour Choisir modèle Réglages preset Réglages tour Réglages modèle Menu PTZ Réglages PTZ Quitter

Caméra Sélection d'une caméra PTZ

Choisir preset Sélection d'une prédéfinition

Choisir tour Sélection d'une ronde définie

Choisir modèle Sélection d'un modèle défini

Réglages preset voir p. 29

Réglages tour voir p. 30

Réglages modèle voir p. 30

Menu PTZ Ouverture du menu PTZ

Réglages PTZ Paramètres matériels de la caméra raccordée

Quitter Abandon de la commande PTZ

Paramètres PTZ

Les paramètres suivants concernant les caméras PTZ sont indispensables :

Réglages système - Réglages PTZ Général Caméra Emregister Réseau Alarme PTZ RS232 Affichage Exception Utilisateur Camère Analogique 1 Taux baud 3000 Bit de donnée 8 Bit d'arrêt 1 Parité Aucun Flow Ctrl. Aucun Protocole PTZ PELCO-D Adresse 0 Copier vers Tout Copier Standard Appliquer OK Quitter

Ces paramètres servent à configurer les caméras raccordées aux connecteurs correspondants.

1. Sélectionnez la caméra installée.
2. Entrez les données concernant la caméra raccordée.
3. L'adresse (ID) sert à identifier et à piloter la caméra PTZ.

4. Si vous avez raccordé plusieurs caméras du même type, vous pouvez copier les paramètres définis vers les autres connecteurs.

5. Terminez votre paramétrage en cliquant sur Appliquer et sur OK.

i

Remarque

Testez les paramètres à l'aide des caractéristiques techniques des caméras raccordées.

Si une caméra raccordée fonctionne mal, vous devez vérifier les paramètres définis (débit, bits de données...)

Paramètres prédéfinis

Les présélections sont des lieux prédéfinis d'une caméra PTZ. Pour chaque caméra PTZ, vous pouvez définir plusieurs positions permettant d'orienter rapidement les caméras vers les lieux choisis.

Sélectionnez la caméra à configurer dans le champ de contrôle et cliquez dans le menu contextuel sur Paramètres prédéfinis :

Commande PTZ Preset Tour Modèle Numéro Nom preset Active 01 Preset 1 Non 02 Preset 2 Non 03 Preset 3 Non 04 Preset 4 Non 05 Preset 5 Non 06 Preset 6 Non 07 Preset 7 Non 08 Preset 8 Non 09 Preset 9 Non 10 Preset10 Non 11 Preset11 Non Appeler Réglage Clear All Effacer OK

1. Faites pivoter et zoomer la caméra et inclinez-la jusqu'à ce qu'elle adopte la position souhaitée.
2. Choisissez la Présélection 01 dans la liste.
3. Cliquez sur Définir. La position est enregistrée en tant que Présélection 1.
4. Répétez les étapes 1 à 3 pour définir d'autres présélections.
5. Terminez votre configuration en cliquant sur Appliquer et sur OK.

i

Remarque

Lorsque vous utilisez des caméras PTZ ABUS avec le protocole Pelco-D, quelques presets sont prédéfinis et ne peuvent pas être utilisés.

Preset Description
1~64, 100~200	Accéder au preset 1~64 &, 100~200
65 Afficher état preset
66 Démarre scan automatique
67 Mode Auto Flip on/off
68 Reset caméra
69 Fonction Digital Slow Shutter on/off
71~78 Accéder à tour 1~8
81~88 Accéder au modèle 1~8
91 Accéder à position zéro
92 Geler image
93 Fonction BLC on/off
94 Commute entre mode jour / nuit / automatique
95 Accéder au menu OSD
96 Ajuster focus
97 Activer/désactiver toutes les alarmes

Plus d'information peut être trouvée dans le manuel de la caméra PTZ.

Paramètres de ronde

Les rondes sont des déplacements de caméras PTZ d'une position à l'autre. Ceux-ci sont effectués successivement. Chaque position constitue une présélection pouvant être configurée comme décrit ci-dessus. Elle permet de faire pivoter les caméras l'une après l'autre, avec une vitesse réglable, vers chaque lieu, vers lequel ils restent dirigées pendant une durée paramétrable.

Régler un tour dans le DVR

Sélectionnez la caméra sur le panneau de commande, cliquez ensuite sur "Réglages tour" dans le menu pop-up:

Commande PTZ Preset Tour Modèle Numéro tour 1 Numéro Nom preset Activé Numéro point objectif Durée vite 01 Preset 1 Non 02 Preset 2 Non 03 Preset 3 Non 04 Preset 4 Non 05 Preset 5 Non 06 Preset 6 Non 07 Preset 7 Non 08 Preset 8 Non Demarrer Réglage Ajouter Effacer OK

1. Activez le numéro du tour.

2. Sélectionnez un preset actif, défini dans la liste en cliquant sur le box.

3. Cliquez sur "Réglage".

1. Règle numéro du point clé, la durée et vitesse.

KeyPointNo.: Séquence

Durée: Le temps que la caméra PTZ attend sur une position (en secondes)

Vitesse (0–7): Vitesse des mouvements de la caméra

1. Acceptez les réglages en cliquant sur "Ajouter".

2. Répétez les phases 1–5 pour définir d'autres tours.

3. Quittez les réglages en cliquant sur OK.

Remarque

Un tour est composé d'au moins deux positions preset. Vous pouvez régler différents tours pour une caméra.

Le tour configuré peut être testé ainsi:

Cliquez sur "Démarrer" et configurez le moniteur. Vous pouvez arrêter le tour à tout moment et répétez les réglages du tour (par exemple pour établir des connexion).

Accéder au tour configuré dans la caméra PTZ

Vous pouvez également configurer des touts directement dans la caméra. L'avanjours est que d'autres dispositifs de commande, comme un clavier, peuvent aussi accéder aux tours. Pour d'autres informations concernant la configuration de tours dans la caméra PTZ, consultez le manuel de la caméra PTZ.

Pour accéder à un tour vous pouvez utiliser un preset prédéfini ou régler un tour dans le DVR.

1. Activez le numéro du tour.

2. Sélectionnez un preset prédéfini:

Preset	Description
71 Démarrre tour 1
72 Démarrre tour 2
73 Démarrre tour 3
74 Démarrre tour 4
75 Démarrre tour 5
76 Démarrre tour 6
77 Démarrre tour 7
78 Démarrre tour 8

1. Cliquez sur "Régler".

2. Acceptez les réglages en cliquant sur "Ajouter".

3. Quittez les réglages en cliquant sur OK.

Paramètres de modèle

Les modèles sont des déplacements de caméras PTZ d'une position à l'autre. Ceux-ci sont effectués successivement. Les modèles sont enregistrés quasiment en direct. Le système enregistre les paramètres utilisés, pendant que vous faites pivoter et vous dirigez les caméras l'une après l'autre vers chaque lieu avec une vitesse définissable.

Sélectionnez la caméra à configurer dans le champ de contrôle et cliquez dans le menu contextuel sur Paramètres de modèle :

Commande PTZ Preset Tour Modèle Numéro Nom tour État modèle Activé 01 Modèle 1 Arrêt Non Run Pattern Run Record OK

1. Sélectionnez le numéro de modèle.
2. Cliquez sur Démarrer enregistrement pour commencer l'enregistrement du modèle.
3. Pilotez à l'aide du champ de contrôle PTZ les positions de caméra et les réglages que vous voulez enregistrer en tant que modèle.
4. L'enregistrement se poursuit jusqu'à ce que vous cliquiez sur Arrêter enregistrement.

i Remarque

Démarrez le modèle enregistré en ouvrant le menu contextuel sur l'écran live de la caméra PTZ à l'aide du bouton droit de la souris.

Cliquez sur l'option Sélectionner modèle et ensuite sur le modèle souhaité. La caméra PTZ commence à adopter les différentes positions. Lorsque le modèle a été entièrement parcouru, l'opération recommence.

Menu Apparel

Vue d'ensemble des menus

La vue d'ensemble suivante montre tous les menus permettant de régler et de commander l'appareil.

Lorsque vous mettez le curseur de la souris sur un menu, l'option de menu apparaît en surbrillance et une brève explication s'affiche dans la zone inférieure.

Cliquez sur le menu souhaité pour l'ouvrir.

Cliquez sur Quitter pour fermer la vue d'ensemble des menus.

Menu Enregistrer manuel Recherche vidéo Exporter données Alarme manuelle Disques durs Réglages Maintenance Eteindre Quitter

Description des menus

Menu Description voir p.
Enregistrer manuel Démarre ou arrête l'enregistrement manuel via les caméras sélectionnées. 33
Recherche vidéo Recherche en fonction de critères d'enregistrements déclenchés par des événements, tels que des alarmes ou des détections de mouvement.		33
Exporter données Fonction permettant d'exporter des enregistrements vers des dispositifs USB.		35
Alarme manuelle Commutation manuelle des sorties d'alarme pour tester la fonction. 36
Disques durs	Initialisation ou gestion des disques durs intégrés (attribution de fonctions d'écriture/de lecture, de caméras, gestion de disques durs réseau etc.).	36
Réglages Gestion de tous les paramètres de l'appareil (Général, Caméra, Enregistrement, Réseau, Alarme, PTZ, RS232, Affichage, Avertissement, Utilisateurs).		39
Maintenance Opérations de maintenance de l'appareil : mise à jour du logiciel résident, importation/exportation de la configuration, rétablissement des paramètres d'origine.		45
Eteindre Verrouillage, arrêt et redémarrage de l'appareil 47

Enregistrement manuel

Enregistrement manuel Analogique Tout 1 2 3 4 5 6 7 8 Etat CM CF CM CM CM CM CM 9 10 11 12 13 14 15 16 CM CM CM CM

i

Remarque

Vous pouvez sélectionner uniquement des caméras actives pour l'enregistrement manuel.

L'enregistrement commence aussitôt.

1. Sélectionnez la caméra en cliquant sur la case à cocher correspondante.
2. Lorsque vous avez sélectionné une caméra, la case à cocher affiche ON.
3. Cliquez sur Toutes pour sélectionner toutes les caméras.

i

Remarque

Pour démarrer l'enregistrement manuel depuis le tableau de commande :

Sélectionner la caméra

Appuyer sur la touche REC.

Recherche par événement

Exportation video Analogique Tout 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 Etat Evénement Tout Type fichier Tout Temps démarrage 22-06-2010 0 : 0 : 0 Temps d'arrêt 22-06-2010 23 : 59 : 59 Details Export Quitter

Paramètres de la recherche par événement

Onglet Général
Analogique Vue	d'ensemble des caméras analogiquesPour rechercher les caméras sélectionnées
Evénement Enregistrement en continu	Détection de mouvementAlarmeDétection de mouvement ou alarmeDétection de mouvement et alarmeEnregistrement manuelTout
Type fichier Déverrouillé	VerrouilléTout
Temps démarrage/d'arrêt	Date, heure
Onglet Avancé
Typed'événement	Alarme, détection de mouvement
Début Date, heure
Fin Date, heure
Analogique Vue	d'ensemble des camérasPour rechercher les caméras sélectionnées
Typed'événement	Entrée d'alarme
Début /Fin Date,	heure
Entrée d'alarme	Sélection de l'entrée d'alarme déclenchant

1. Définissez les paramètres en fonction desquels un enregistrement doit être recherché.
2. Lors d'une recherche sur l'onglet Général, vous pouvez afficher une vue d'ensemble en cliquant sur Détails :

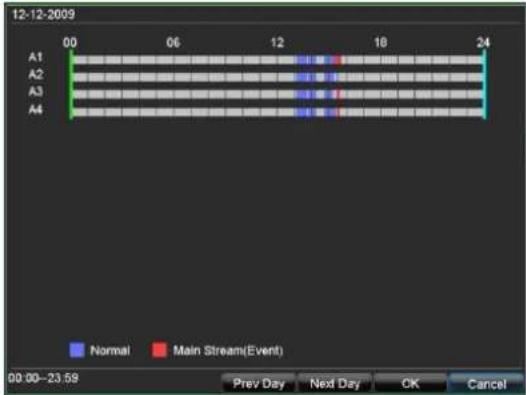

Les enregistrements effectués par les caméras sélectionnées sont affichés par jour et marqués par des couleurs.

Bleu : enregistrement en continu

Rouge : événement

Vous pouvez déplacer les balises verte et bleue à l'aide de la souris pour ne voir que les enregistrements qui correspondent à un créneau horaire précis.

Vous pouvez parcourir les enregistrements à l'aide de Jour précédent et de Jour suivant.

1. Démarrez le visionnage en cliquant sur OK. L'écran de visualisation s'ouvre.
2. Le pilojours s'effectue depuis le champ de contrôle.

Playback 25%

Remarque

Voir aussi la description p. 27.

Résultats de recherche

Une fois la recherche terminée, les résultats s'affichent :

Résultats Canal Temps de démarrage Temps d'arrêt Verrouillage A1 21-06-2010 09:27:42 09:27:46 A3 21-06-2010 09:27:42 09:45:22 A3 21-06-2010 09:45:22 09:54:06 A3 21-06-2010 09:55:25 10:05:20 A3 21-06-2010 14:53:22 15:45:18 A3 22-06-2010 06:20:21 06:26:49 A3 22-06-2010 06:43:21 06:45:29 A3 22-06-2010 06:46:47 07:08:35 A3 22-06-2010 07:09:50 12:16:38 A3 22-06-2010 12:16:38 13:04:34 A4 21-06-2010 09:27:43 09:54:06 A4 21-06-2010 09:55:25 10:05:24 A4 21-06-2010 14:53:23 15:45:22 A4 22-06-2010 06:20:22 06:26:48 A4 22-06-2010 06:43:21 06:45:29 A4 22-06-2010 06:46:48 07:08:35 A4 22-06-2010 07:09:50 11:15:30 A4 22-06-2010 11:15:30 13:05:26 Verrouillage Reproduct Quitter Exportation vidéo Analogique Tout 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 Etat Evénement Tout Type fichier Tout Temps démarrage 10-09-2010 Détalis Temps d'arrêt 10-09-2010 23 : 59 : 59 Exporter données Quitter

Sélectionnez l'enregistrement recherché.

Cliquez sur Verrouiller pour empêcher tout accès non autorisé.

Cliquez sur Visionner pour démarrer le visionnage.

Exportation de données

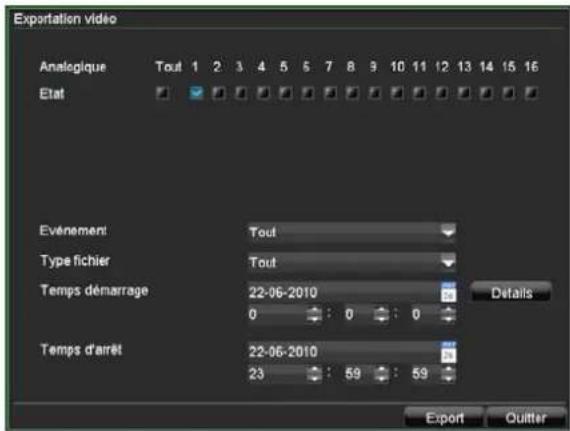

Exportation video Analogique Tout 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 Etat Evénement Tout Type fichier Tout Temps démarrage 22-06-2010 Details 0 : 0 : 0 Temps d'arrêt 22-06-2010 23 : 59 : 59 Export Quitter

i

Remarque

La fonction d'exportation permet de sauvegarder des enregistrements importants sur des dispositifs externes tels que :

des clés USB

des disques durs USB

des graveurs de DVD etc.

1. Entrez les paramètres, voir p. 33.
2. Cliquez sur Détails pour délimiter le champ de recherche.
3. Cliquez sur Rechercher pour démarrer la recherche. L'écran des résultats s'affiche.

Exportation vidéo Canal Temps de démarrage Temps d'arrêt Grandeur A1 17-06-2010 00:00:30 00:00:42 300KB A1 17-06-2010 00:01:25 00:01:37 315KB A1 17-06-2010 00:03:14 00:03:27 309KB A1 17-06-2010 00:04:10 00:04:22 315KB A1 17-06-2010 00:04:26 00:04:45 330KB A1 17-06-2010 00:04:49 00:05:01 202KB A1 17-06-2010 00:05:19 00:05:31 301KB A1 17-06-2010 00:06:03 00:06:47 717KB A1 17-06-2010 00:07:03 00:07:11 264KB A1 17-06-2010 00:07:42 00:08:02 426KB A1 17-06-2010 00:08:52 00:09:16 461KB A1 17-06-2010 00:10:09 00:10:29 394KB A1 17-06-2010 00:10:39 00:11:03 474KB A1 17-06-2010 00:11:08 00:11:20 240KB A1 17-06-2010 00:11:33 00:11:45 279KB A1 17-06-2010 00:11:53 00:12:17 434KB A1 17-06-2010 00:12:33 00:12:45 310KB A1 17-06-2010 00:12:55 00:13:15 413KB Grandeur totale : 292MB Affichage Suvant Quitter

La taille de fichier pour chaque enregistrement et le total des tailles pour tous les enregistrements apparaissent à l'écran.

1. Cliquez sur Exporter pour accéder à l'écran d'exportation.

Exportation Actualiser Espace libre 0MB Nom dossier: Grandeur Type Date modifiée Nouveau Supprimer Reproduct Formatage Demarriage Quitter

1. Sélectionnez dans le menu déroulant le dispositif raccordé sur lequel les données doivent être sauvegardées.
2. Si le dispositif n'apparaît pas, cliquez sur Actualiser. Si le dispositif ne s'affiche toujours pas, débranchez-le de l'appareil et raccordez-le à nouveau. Pour ce faire, lisez également les instructions du fabricant.
3. Cliquez sur Démarrer pour commencer l'exportation. La progression de la sauvegarde s'affiche.

Une fois la sauvegarde terminée, vous pouvez sélectionner les données enregistrées sur le support et les lire à l'aide du lecteur. Ceci permet de vérifier si l'exportation s'est déroulée correctement.

Alarme manuelle

Alarme manuelle No Nom alarme Adresse IP Decienchen A->1 Local Non A->2 Local Non A->3 Local Non A->4 Local Non Trigger Trigger At Clear All OK

Remarque

Ce menu sert à vérifier les paramètres d'enregistrement lorsqu'il y a des alarmes et à déclencher manuellement des alarmes, par exemple pour tester les paramètres. Ainsi vous pouvez vérifier vos paramètres sur l'écran de visualisation et éventuellement les corriger.

1. Sélectionnez la caméra en cliquant sur la ligne correspondante.
2. Cliquez sur Activer pour activer manuellement l'alarme. L'intitulé Activer se transforme alors en Désactiver pour cette caméra.
3. Répondez par l'affirmative à la question concernant la sécurité en cliquant sur OK.
4. Si vous sélectionnez Tout activer, toutes les alarmes sont activées manuellement.
5. Cliquez sur Tout désactiver pour désactiver simultanément toutes les alarmes.

Disques durs

Remarque

L'appareil prend en charge jusqu'à quatre lecteurs de disque dur 3.5" SATA.

Avant que vous puissiez enregistrer avec l'appareil, chaque disque dur intégré doit être « initialisé ». Sinon l'appareil ne reconnaît pas les disques durs et leur affectation.

Avertissement

Lorsque vous initialisez un disque dur, toutes les données de ce disque sont effacées !

N'oubliez pas de sauvegarder !

Monjours du disque dur

1. Débranchez l'appareil du secteur et ouvrez le couvercle.
2. Respectez les consignes ESD lorsque vous manipulez des appareils électroniques. Vérifiez s'ils sont correctement mis à la terre.
3. N'ouvrez pas le boîtier dans des pièces où il y a des moquettes ou d'autres revêtements pouvant accumuler des charges électrostatiques.
4. Evitez tout contact corporel avec les pièces de la platine.

Avertissement

Adressez-vous à votre installateur si vous avez des questions concernant les instructions ou si celles-ci ne vous sont d'aucun secours.

1. Montez le disque dur et réalisez les raccordements.
2. Remettez le couvercle en place et branchez l'appareil sur le secteur.
3. Mettez l'appareil sous tension et démarrez le menu Disque dur.

Disque dur initialiser

Gestion HDD Général Ajouter caméras au groupe de disques dure Label Sauvegarde Espace libre Caractéristiques Groupe Cara 2 1.863GB 232GB Normal 1 Lech Property Groupe Initialiser OK

Paramètres de gestion de disque dur

Onglet Général
Label Montre le	numéro de connexion in-terne
Sauvegarde Mémoire du disque dur en Go
Espace libre Montre l’état actuel du disque dur : non initialisé normaldéfectueux
Caractéris-tiques	Lecture uniquement : protection contre l’écritureR/W : lecture et écriture
Groupe Local : disque dur de l’appareilNFS : disque dur d’un réseau
Mémoire dis-ponible	Indique approximativement l’espace mémoire disponible pour les enregis-trements
Groupe Groupe	de disques durs, valeur par défaut : 1(Les enregistrements peuvent être at-tribués aux groupes)
Onglet Ajouter des caméras aux groupes de disques durs
Analogique Vue	d’ensemble des camérasCaméras sélectionnées liées à des groupes
Caméra IP	Vue d’ensemble des caméras IPCaméras IP liées à des groupes
Enregistrement de données sur groupes de disques durs	1 ... 8

i Remarque

Si les disques durs installés ne s'affichent pas, vous devez vérifier les raccordements.

1. Sélectionnez le disque dur en cliquant sur la case à cocher correspondante.
2. Démarrez le processus en cliquant sur Initialiser.
3. Répondez par l'affirmative à la question concernant la sécurité en cliquant sur OK.
4. La barre d'état montre la progression de l'initialisation.
5. L'écran suivant apparaît lorsque le processus est terminé.

Gestion HDD General Ajouter cameras au groupe de disques dure Label Sauvegarde Espace libre Caractéristiques Groupe Cara 2 1,863GB 232GB Normal 1 Lect Property Groupe Initialiser OK

Configuration du disque dur

Réglages caractéristiques Etat disque dur: Lecture seule Lecture/écriture OK Quitter

i Remarque

Définissez l'état du disque dur :

Lecture uniquement : le disque dur est protégé contre l'écriture. Les enregistrements ont lieu sur le disque dur suivant !

Attention : Si vous n'avez installé qu'un seul disque dur dont l'état est « Lecture uniquement », l'appareil ne peut pas enregistrer !

Lecture/Ecriture

L'état d'au moins un disque dur doit être R/W (Read/Write). Autrement aucun enregistrement n'est possible.

Vérification de l'état du disque dur

Le menu Maintenance permet de vérifier l'état de chaque disque dur. Les informations SMART (Self-Monitoring, Analysis and Reporting Technology) sont enregistrées dans le journal.

- Ouvrez le journal et recherchez Informations/S.M.A.R.T. Disque dur. Voir p. 46.

Configuration des alertes de disque dur

Vous pouvez définir des alertes vous informant sur les erreurs de disque dur.

- Affichez l'option Avertissement du menu Paramètres. Voir p. 43.

Paramètres

Réglages système - Réglages généraux Général Réglages heure d'été Autres régages Langue Français Standard vidéo PAL Résolution VGA 1024*768/60HZ Zone de temps (GMT+01:00) Amsterdam, Berlin Format date JJ-MM-AAAA Temps du système 22-06-2010 9 3 59 Vitesse d'affichage souris Activer mot de passe Appliquer OK Quitter

Remarque

Le menu Paramètres permet de gérer tous les paramètres de l'appareil.

Avertissement

Assurez-vous que la date et l'heure sont correctement configurées.

ATTENTION :

Tout changement ultérieur peut entraîner une perte de données !

N'oubliez pas de sauvegarder !

Vue d'ensemble

Menu Configuration p.
Général Langue, vidéo, heure, date, souris, mot de passe, heure d'été, autres paramètres
Caméra Ajout, changement de caméra analogique / caméra IP, sélection	40
Enregistrer Tous les paramètres d'enregistrement (type, résolution, détection de mouvement, programme etc.)	24
Réseau Paramètres de réseau requis (IP manuel, DHCP, PPPOE, DDNS etc.) et aperçu de l'état du réseau	48
Alarme Attribution et paramétrage des in-dicateurs pour les entrées d'alarme et les sorties de relais	53
PTZ Paramètres PTZ utilisés et attribution à l'entrée caméra	28

Menu Configuration p.
RS232 Paramètres du port série 42
Affichage Paramètres d’écran, attribution de la sortie d’événement	22
Exception Comportement de l’appareil dans des situations exceptionnelles (disque dur plein, réseau déconnecté etc.)	43
Utilisateur Ajout, changement d’utilisateur, attribution de droits d’accès	43

Remarque

Voir les remarques aux chapitres en question.

Paramètres généraux

Réglages système - Réglages généraux Général Réglages heure d'été Autres réglages Langue Français Standard vidéo PAL Résolution VGA 1024*768/60-IZ Zone de temps (GMT+01:00) Amsterdam, Berlin Format date JJ-MM-AAAA Temps du système 22-06-2010 9 3 59 Vitesse d'affichage souris Activer mot de passe Appliquer OK Quitter

Onglet Général	Configuration
Langue	Langue d'interface OSD
Standard vidéo	PAL, NTSC,
Résolution VGA	Résolution du moniteur
Zone de temps GMT (Greenwich Mean Time)
Format date	MM-JJ-AAAA, JJ-MM-AAAA, AAAA-MM-JJ
Temps du système	Date, heure
Vitesse de sou-ris	Barres coulissantes, gauche : petite vitesse, droite : grande vitesse
Activer mot de passe	Case à cocher désactivée : pas de mot de passeCase à cocher activée : vous devez saisir un mot de passe avant de pouvoir utiliser le menu
Onglet Heure d'été	Configuration
Activer heure d'été	Activer la case à cocher
Du, au Date de début / de fin de l'heure d'été
DST Bias Daylight Saving Time Bias : correction de l'heure d'été en fonction de l'heure de référence
Autres paramètres	Configuration
Nom dispositif Spécification unique de l'appareil
Numéro dispositif	Identification unique pour l'utilisation avec une télécommande
Clarté moniteur	Barre coulissante, gauche : basse luminosité, droite : haute luminosité
Transparent 1:1	3:1, 1:3, non transparent – réglage de l'affichage de l'interface OSD (fond d'écran)
Temporisation menu	De 1 à 30 minutes – réglage de la durée d'affichage du menu avant que le menu soit de nouveau masqué
Activer notifications d'événement	Affiche un pictogramme dans le coin inférieur gauche de l'image diffusée en direct lorsqu'il y a un événement

Paramètres: Caméra

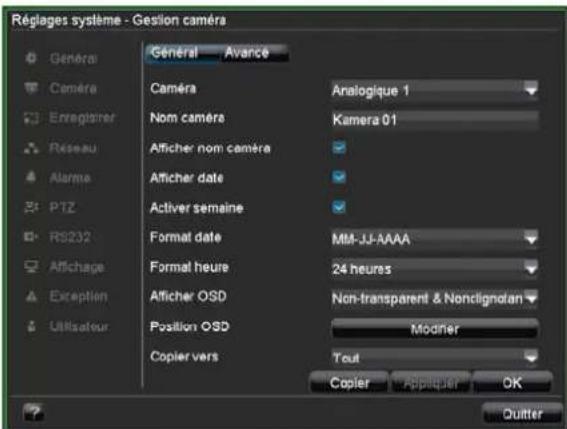

Réglages système - Gestion caméra General Avance Caméra Analogique 1 Nom caméra Kamera 01 Atticher non caméra Atticher date Activer semaine Format date MM-JJ-AAAA Format heure 24 heures Atticher OSD Non-transparent & Nonclignolan Position OSD Modifier Copier vers Tout Copier Appliquer OK Dutter

Onglet Général	Configuration
Caméra Sélection	d'une caméra (seules les caméras activées peuvent être sélectionnées)
Noms de caméra	Attribution unique (par exemple, parking à droite, porte cochère à l'avant etc.)
Afficher noms de caméra	Case à cocher activée/désactivée
Date Case à cocher activée/désactivée
Jour Case à cocher activée/désactivée
Format de date	Format d'affichage des dates

Format horaire	Affichage 12 h /24 h
Affichage inter-face OSD	OSD à l'avant-plan, transparent, cli-gnotant etc.
Position OSD	Position à l'écran de l'OSD
Copier vers Sélection de la caméra vers laquelle la configuration doit être copiée
Enregistrement	Voir p. 24

1. Sélectionnez Avancé pour définir les paramètres avancés de la caméra.

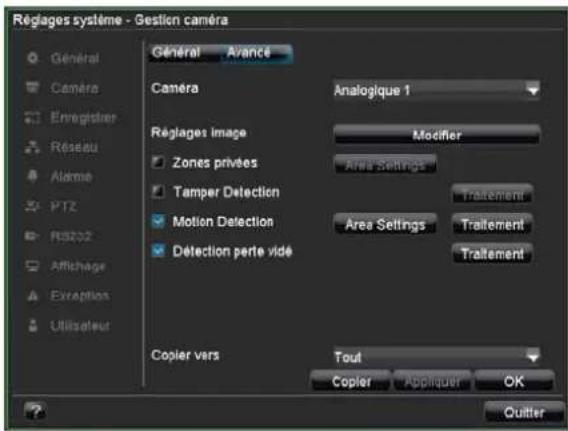

Réglages système - Gestion caméra Général Avance Camera Analogique 1 Réglages image Modifier Zones privées Area Settings Tamper Detection Traitement Motion Detection Area Settings Traitement Détection perle vidé Traitement Copier vers Tout Copier Appliquer OK Quitter

Onglet Avancé Configuration
Caméra Sélection d'une caméra(seules les caméras activées peuvent être sélectionnées)
Réglages image	Luminosité, contraste, saturation, couleurs
Zones privées	Configuration de zones
Tamper Detection	Configuration de zones
Motion Detection	Configuration de zones
Détection perte vidéo	Activation en fonction d'un programme définissable et notification (affichage, signal sonore, avertissement centrale de surveillance, envoi de courriel ou déclenchement d'alarme)
Copier vers	Copier la configuration

Configuration de zones

i

Remarque

Pour la vidéosurveillance, vous pouvez définir des zones qui ne doivent pas être surveillées, dites zones privées.

Vous pouvez aussi configurer des zones spéciales, par exemple, pour le contrôle de sabojours ou la détection de mouvement.

1. Activez la zone à configurer en cliquant sur la case à cocher et sur Configuration de zone.
2. Dessinez à l'aide du bouton gauche de la souris un rectangle sur l'écran live, correspondant à la zone souhaitée.

1. S'il s'agit d'un contrôle de sabojours ou d'une détection de mouvement, vous pouvez ouvrir un menu contextuel à l'aide du bouton droit de la souris et régler la sensibilité et passer au mode plein écran lors d'une détection de mouvement.
2. Pour quitter la configuration de zones, faites un clic droit et sélectionner Quitter.

i

Remarque

La zone privée configurée s'affiche sous forme d'un rectangle noir sur l'écran live dès que la configuration est terminée. Les zones destinées au contrôle de sabojours ou à la détection de mouvement ne sont pas affichées.

Zones : Programme et notification

i

Remarque

Pour le contrôle de sabojours et la détection de mouvement et de perte du signal vidéo, vous pouvez définir chaque paramètre de surveillance ainsi que le type de notification.

Programme

1. Sélectionnez Programme dans les paramètres de caméra avancés.

Exception Editor Programme Caméra déclenchées Programmation Lun 1 0 0 24 0 2 0 0 0 0 3 0 0 0 0 4 0 0 0 0 5 0 0 0 0 6 0 0 0 0 7 0 0 0 0 8 0 0 0 0 Copier vers Semaine totale Copier Appliquer OK Quitter

1. Sélectionnez le jour et établissez le programme.

i

Remarque

Vous pouvez définir au maximum 8 grilles horaires entre 00h00 et 00h00. Dans chaque grille, les périodes ne doivent pas se chevaucher.

1. Quant à l'option Copier vers, précisez si cette configuration est valable pour tous les jours de la semaine et confirmez en cliquant sur Copier.
2. Terminez vos réglages en cliquant sur OK.

Notification

1. Cliquez sur Traiter dans les paramètres de caméra avancés.

Exception Editor Programme Camera déclenchée Pop-up sur moniteur Avertissement sonore Notification centrale de surveillance Transmettre e-mail Déclencher sortie alarme Configurer E-mail Appliquer OK Outlier

i

Remarque

Vérifiez les valeurs saisies si la caméra réseau n'apparaît pas dans la liste.

Testez le réseau, voir p. 48

Caméra réseau

Ouvrez l'écran Paramètres d'enregistrement et saisissez les paramètres pour la caméra réseau. Voir p. 24.

Paramètres : Enregistrement

i

Remarque

Voir la description p. 24.

Paramètres : Réseau

i

Remarque

Voir le chapitre p. 48.

Paramètres : Alarme

i

Remarque

Voir le chapitre p. 53.

Paramètres : PTZ

i

Remarque

Voir la description p. 28.

Paramètres : RS232

Pas de fonction

Affichage

i

Remarque

Voir la description p. 22.

Paramètres : Avertissement

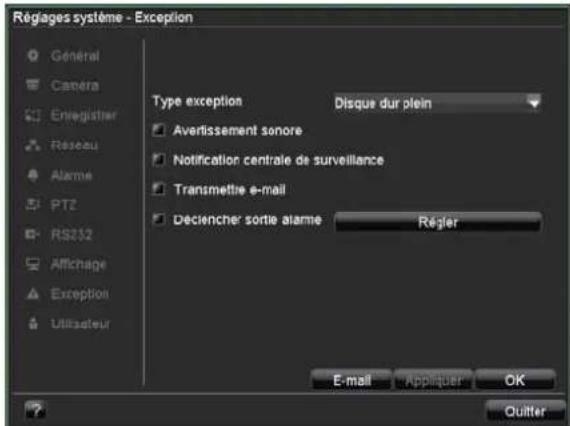

Régages système - Exception General Camera Eniegister Réseau Alarme PTZ RS232 Affichage Exception Utilisateur Type exception Disque dur plein Avertissement sonore Notification centrale de surveillance Transmettre e-mail Déciencher sortie alarme Régler E-mail Appliquer OK Quitter

Remarque

Entrez le déclencheur de l'avertissement en face de Type, par exemple :

Disque dur plein

Déconnecté du réseau etc..

et spécifiez le comportement de l'appareil, comme décrit à la p. 42.

Paramètres : Utilisateur

Réglages système - Réglages d'utilisateur Numé Nom utilisateur Niveau Utilisateur MAC 1 admin Admin. 00:00:00:00:00 Ajouter Supprimer Modifier Quitter

Avertissement

Notez bien le mot de passe administrateur.

Mot de passe préprogrammé :

„1 2 3 4 5“.

L'écran de gestion des utilisateurs permet d'ajouter et de supprimer de nouveaux utilisateurs ou de modifier les paramètres existants.

1. Pour ajouter un nouvel utilisateur, cliquez sur Ajouter.

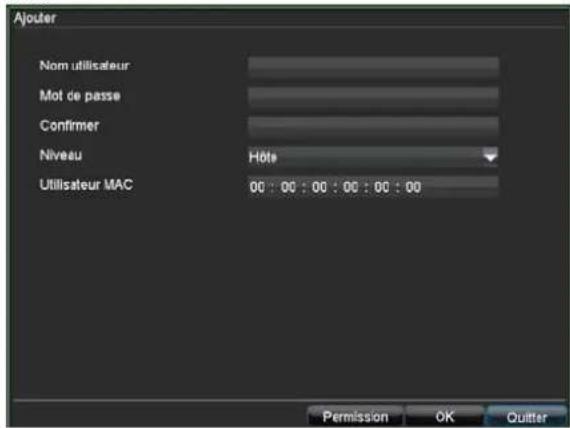

Ajouter Nom utilisateur Mot de passe Confirmer Niveau Hôte Utilisateur MAC 00 : 00 : 00 : 00 : 00 : 00 Permission OK Quitter

Paramètres	Configuration
Nom d’utilisateur	Identificateur unique
Mot de passe	Code d’accès à l’appareil pour la gestion de l’appareilRemarque : changez régulièrement le mot de passe, utilisez des combinaisons de lettres, de chiffres etc. et conservez les mots de passe en lieu sûr.
Confirmer Saisissez de nouveau le code d’accès par mesure de sécurité
Niveau IMPORTANT :Le niveau Administrateur permet d’accorder plus de droits que le niveau Utilisateur.
Utilisateur MAC	Adresse MAC de l’adaptateur réseau des PC utilisés par chaque utilisateurRemarque :Celle-ci permet de limiter l’accès au PC dont l’adresse MAC a été saisie dans ce champ !

1. Saisissez le nom et le mot de passe et confirmez le mot de passe dans le champ suivant.

2. Sélectionnez le niveau et indiquez l'adresse MAC.

Avertissement

Respectez les consignes suivantes lorsque vous accordez des droits d'accès.

Paramétrage des droits d'accès

1. Accordez des droits d'accès aux utilisateurs en cli- quant sur Autorisation d'accès :

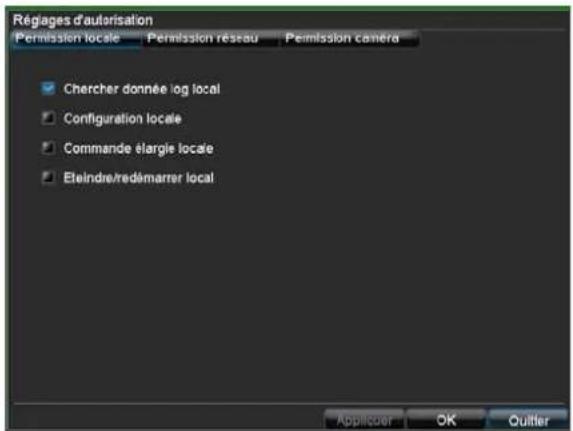

Réglages d'autorisation Permission locale Permission réseau Permission canéra ✓ Chercher donnée log local ✓ Configuration locale ✓ Commande élargie locale ✓ Etelindre/redamarrer local Applicier OK Outlier

i Remarque

L'utilisateur peut effectuer des réglages ou changer des paramètres au niveau local, c'est-à-dire, sur l'appareil.

L'utilisateur peut accéder à l'appareil via la connexion réseau.

L'autorisation d'accès à chaque caméra (via le réseau ou localement) est paramétrée sur l'onglet Caméra.

1. Changez d'onglet en cliquant sur les flèches sur la barre des onglets :

Paramètres	Configuration
Permission locale	Parcourir le fichier journalConfigurationGestion de caméraCommande avancéeArrêt / Redémarrage
Permission réseau	Parcourir le fichier journalConfigurationGestion de caméraCommande des ports sérieCommande de la sortie vidéoAudio bidirectionnelCommande de l’alarmeCommande avancéeArrêt / Redémarrage
Permission caméra	Mode live à distanceEnregistrement manuel en localDémarrer enregistrement à distanceVisionnage en localVisionnage à distanceCommande de PTZ en localCommande de PTZ à distanceExportation de données en local

Maintenance

Maintenance - Actualisation logiciel Actualisation USB FTP Donnée log Standard Configuration Information Actualiser Nom dossier: Grandeur Type Date modifiée Mise à jour Actualisation logiciel Quitter

i

Remarque

Ce menu est destiné à la gestion de l'appareil et ne doit être utilisé que par des utilisateurs expéri- mentés.

Menu Configuration p.
Actualisation Mise à jour du logiciel résident
Donnée log	Le fichier journal permet d’effectuer des recherches en fonction de certains critères, par exemple : alarme, exception, commande ou informations concernant des enregistrements ou données spécifiques (état de disque dur S.M.A.R.T.).	46
Standard Réinitialisation du système 46
Configuration Exportation / importation de paramètres		47
Information Informations sur l’appareil (numéro de série, état du logiciel résident etc.)		47

Mise à jour de l'appareil

Maintenance - Actualisation logiciel Actualisation USB FTP Donnée log Standard Configuration Information Actualiser Nom dossier: Grandeur Type Data modifiée Mise à jour Actualisation logiciel Quitter

i

Remarque

L'appareil peut être mis à jour depuis un dispositif USB ou via le réseau par FTP.

Copiez le fichier de mise à jour portant l'extension *.mav de la clé USB vers le répertoire principal.

Branchez la clé USB sur le connecteur USB de l'appareil.

1. Sélectionnez le connecteur USB. Cliquez le cas échéant sur Actualiser.
2. Sélectionnez le fichier de mise à jour et cliquez sur Mettre à jour.
3. Attendez jusqu'à ce que l'appareil redémarre.
4. Vérifiez le cas échéant l'état du logiciel résident sous l'option Informations du menu Maintenance.

i

Remarque

La mise à jour via FTP fonctionne comme décrit ci-dessus : le PC doit se trouver sur le même réseau local !

Configurez un PC en tant que serveur FTP.

Saisissez l'adresse IP du serveur FTP.

Parcourir le fichier journal

Maintenance - Recherche log Actualisation Donnée log Standard Configuration Information Temps principal Tout Temps secondaire Tout Temps démarrage 22-06-2010 0 : 0 : 0 Temps d'arrêt 22-06-2010 23 : 59 : 59 Recherche Quitter

i Remarque

Les événements peuvent être recherchés en fonction des types principaux/événements/paramètres suivants :

Tout

Alarme

Exception

Commande

Informations

Type Type/paramètre secondaire
Tout	-
Alarme	ToutEntrée/sortie d’alarmeDétection de mouvement dé-marrée/terminéeContrôle de sabojours démarré/terminé
Exception	ToutPerte du signal vidéoException signal vidéoErreur de connexionDisque dur pleinErreur disque durConflit entre adresses IPDéconnexion du réseauEnregistrement de données échouéConnexion à la caméra IP échouéeConflit adresses IP et caméra IP

Type Type/paramètre secondaire
Commande	ToutMise sous tensionArrêtArrêt irrégulierRedémarrage localConnexion locale/déconnexion localeParamètres locauxUSBEnregistrement local démarré/terminéCommande de PTZ en local Fichier local verrouillé Etc.
Informations	ToutInformations disque durDisque dur S.M.A.R.T.Démarre l'enregistrementTermine l'enregistrementSuppression d'un enregistrement périméInformations disque dur réseau

1. Sélectionnez l'événement à rechercher dans le fichier journal et sélectionnez ensuite un paramètre secondaire.

2. Entrez la date et l'heure en face de Heure de début et Heure de fin et cliquez sur Rechercher.

3. L'événement est affiché :

Recherche log Temps principal Temps de démarrage Temps secondaire Régages Commande 22-06-2010 06:20:13 Démarrer N/A Information 22-06-2010 06:20:13 Information HDD locale N/A Information 22-06-2010 06:20:13 Disques durs S.M.A.R.T. N/A Information 22-06-2010 06:20:20 Démarrer enregistrement N/A Information 22-06-2010 06:20:20 Démarrer enregistrement N/A Information 22-06-2010 06:20:20 Démarrer enregistrement N/A Information 22-06-2010 06:20:20 Démarrer enregistrement N/A Information 23-06-2010 06:20:21 Démarrer enregistrement N/A Information 22-06-2010 06:20:21 Démarrer enregistrement N/A Information 22-06-2010 06:20:21 Démarrer enregistrement N/A Information 22-06-2010 06:20:22 Démarrer enregistrement N/A Information 22-06-2010 06:20:22 Démarrer enregistrement N/A Information 22-06-2010 06:20:22 Démarrer enregistrement N/A Information 22-06-2010 06:20:22 Démarrer enregistretment N/A Information 22-06-2010 06:20:24 Parte de signal video N/A Exception

Cliquez sur Détails afin d'obtenir des informations plus précises.

Cliquez sur Visionnage afin de démarrer éventuellement le visionnage de 'enregistrement.

Cliquez sur Exporter pour sauvegarder le fichier journal sur un dispositif USB.

Réinitialisation du système

Maintenance - Régages dorigine Système restaurera configuration dorigine après redémarrage. Continuez? OK Quitter

Remarque

Cette opération permet de rétablir les paramètres d'origine de l'appareil (réinitialisation).

Avertissement

Tous les réglages effectués depuis la mise en service (caméras, paramètres d'enregistrement, PTZ, alarmes etc.) seront supprimés !

Evitez les pertes de données en sauvegardant préalablement ces réglages. Après la réinitialisation, vous pouvez éventuellement les recharger.

Importation/exportation d'une configura- tion

Maintenance - Configuration importation/exportation Actualisation Donnée log Standard Configuration Information Actualiser Espace libre 0MB Nom dossier: Grandeur Type Date modifiée Nouveau Supprimer Importer Exporter Quitter

Remarque

Les données de configuration comprennent tous les réglages de l'appareil effectués après la mise en service. Ces données peuvent être enregistrées sur un dispositif USB. Ceci permet de configurer, par exemple, un autre appareil de façon identique.

Informations

Maintenance - Information Actualisation Donnée log Standard Configuration Information Nom dispositif TVVR40020 ABUS DVR Modèle TVVR40020 Numéro série 1620091214BBWR091950000WCVU Version logiciel V2.0.1, Build 100622 Version encodage V5.0, Build 100119 Quitter

Remarque

Les caractéristiques techniques de l'appareil sont affichées dans le menu Informations.

Ceci peut être utile lors de demandes d'assistance.

Arrêt

Arret Verrouiller Eteindre Redemarrage Quitter

Remarque

Sélectionnez Verrouiller pour verrouiller le menu de commande.

Sélectionnez Arrêt pour mettre l'appareil hors tension.

Sélectionnez Redémarrer pour redémarrer (mettre le système hors tension en sous tension).

Voir également p. 16

Réseau

Généralités

Il est indispensable de configurer correctement le réseau si vous : utilisez des caméras réseau, dites caméras IP ou voulez télécommander l'appareil et la surveillance à l'aide de votre navigateur.

Remarque

Lisez les remarques suivantes d'ordre général avant de configurer l'appareil.

Un réseau est un ensemble d'au moins 2 appareils pouvant être mis en réseau.

Types de transfert :

réseau câblés (par ex. par câble CAT5), réseaux de radiodiffusion (WLAN) et autres moyens de transfert (Powerline).

Tous les réseaux présentent des caractéristiques communes, mais se distinguent à plusieurs égards.

Terminologie

Vous trouvez ci-joint une liste de termes importants pour pouvoir utiliser l'appareil sur des réseaux.

Paramètres	Configuration
Adresse IP L	'adresse IP est l'adresse unique d'un appareil réseau sur un réseau.Cette adresse ne peut être présente qu'une seule fois sur un réseau donné. Il y a des domaines d'adresses IP spécifiques réservés aux réseaux publics, tels qu'Internet.
Domaines d'adresses privées	par ex. 10.0.0.0 - 10.255.255.255,Masque de sous-réseau : 255.0.0.0172.16.0.0 - 172.31.255.255Masque de sous-réseau : 255.255.0.0192.168.0.0 - 192.168.255.255Masque de sous-réseau : 255.255.255.0
Masque de sous-réseau	Est un masque de bits utilisé pour prendre des décisions ou réaliser des affections lors du roujours.Sur des réseaux privés, le masque standard est 255.255.255.0
Gateway	Un appareil réseau permettant à tous les autres appareils réseau d'accéder à Internet.Il s'agit, par exemple, de l'ordinateur auquel le modem DSL est raccordé ou,dans la plupart des cas, du routeur ou du point d'accès installé sur le réseau.

Paramètres	Configuration
Nom de serveur	Appelé également DNS (Domain Name Server). Il fait en sorte qu'une adresse Internet ou URL (par exemple, www.google.fr) soit affectée à une adresse IP.Lorsqu'on saisit un nom de domaine dans un navigateur, le DNS recherche l'adresse IP correspondante du serveur et lui transmet la demande.Vous pouvez entrer ici l'IP d'un DNS du fournisseur d'accès. La plupart du temps, il suffit de choisir l'IP du Gateway. Celui-ci transmet alors les demandes au DNS du fournisseur d'accès.
DHCP	Le serveur DHCP attribue automatiquement l'adresse IP, le masque de sous-réseau, le Gateway et le nom de serveur à l'appareil réseau.Les serveurs DHCP sont disponibles dans les routeurs actuels. Le service DHCP doit être configuré ou activé séparément. Voir le manuel du serveur pour de plus amples informations.Remarque :Lorsque vous utilisez à la fois des adresses IP fixes ET un serveur DHCP, vous devez veiller à ce que les adresses IP fixes soient situées en dehors des adresses attribuées par le serveur DHCP afin d'éviter des problèmes.
Port	Un port est une interface permettant aux divers programmes de communiquer entre eux. Certains ports sont réservés (Telnet: 23, FTP: 21). D'autres peuvent être choisis librement. Les ports sont importants dans plusieurs applications, par exemple, lors d'un accès externe à l'appareil via un navigateur.
Adresse MAC	L'adresse MAC (Media Access Control ou ID Ethernet) est l'adresse matérielle spécifique de l'adaptateur réseau.Elle sert à identifier l'appareil sans ambiguïté sur un réseau informatique.

Agencement d'un réseau

L'appareil doit être raccordé physiquement au réseau à l'aide d'un câblage CAT5 (voir Branchements p. 3.

Remarque

Veuillez respecter les modes d'emploi et les remarques concernant les appareils réseau.

Plusieurs commutateurs/routeurs/points d'accès peuvent être interconnectés. Les pare-feu et autres logiciels de sécurité peuvent perturber le réseau.

Avertissement

Lorsque vous utilisez un routeur, les clients réseau et l'enregistreur sont « connectés » à Internet. Inversement, c'est également le cas. Il faut absolument prendre des mesures de protection, telles que l'utilisation d'un pare-feu, la modification du mot de passe ou le changement de port, afin d'éviter les accès non autorisés en provenance de l'extérieur !

Configuration d'un réseau

L'appareil doit être configuré à l'aide des menus et du réseau.

Réglages système - Réglages réseau General Avarco Etal réseau Type NC 10M/100M Auto DHCP Adresse IP 192 .168 .0 .225 Masque de sous-réseau 255 .255 .255 .0 Passerelle standard 192 .168 .0 .1 Serveur DNS préféré 192 .168 .0 .1 Serveur DNS alternatif . Adresse MAC 00:40:35:ba:c6:80 Appiquer OK Quitter

Paramètres Configuration
Type NIC Configurez ici la vitesse de transfert de la carte réseau intégrée.Tuyau : 10M/100/1000M
DHCP Activez	la case à cocher si vous voulez que le serveur DHCP attribue de façon dynamique les adresses IP sur le réseau.DHCP actif : les champs de saisie suivants sont désactivés, car les paramètres sont attribués par le serveur DHCP.Remarque :Si vous attribuez les adresses IP de façon manuelle, n'oubliez pas de désactiver DHCP (pas de coche dans la case à cocher)
Adresse IP Adresse de l'appareil réseau sur le réseau en cas d'attribution manuelle
Masque de sous-réseau	Normalement : 255.255.255.0
Passerelle standard	Adresse du Gateway pour accéder à Internet
Serveur DNS préféré	Adresse du Domain Name Server (DNS), en général l'adresse IP du Gateway
Serveur DNS alternatif	Adresse du DNS alternatif
Adresse MAC	Adresse matérielle de la carte réseau intégrée
Notification Reseau pre-due	Networkloss Afficher comme une erreur

Configuration avancée d'un réseau

Définissez des paramètres avancés pour la configuration du réseau sur l'onglet Avancé.

Réglages système - Réglages réseau Général Avance Etat réseau PPPOE Modifier DONS Modifier NTP Modifier HÔTE/AUTRES Modifier E-mail Modifier R3231 Affichage Exception Utilisateur Outlier

Paramètres Configuration
PPPOE PPPOE est utilisé pour des connexions ADSL et pour l'utilisation d'un modem en Allemagne.Cliquez sur Modifier pour saisir les données d'accès à votre fournisseur (identifiant, mot de passe).
DDNS Serveur destiné à la gestion du Dynamic Domain Name System pour actualiser les noms d'hôte ou les entrées DNS
NTP Network Time ProtocolServeur destiné à la synchronisation de l'heure
HOTE/AUTRES	Port Web, port communication
E-mail Spécifiez les paramètres de courriel, dont une adresse e-mail spécifique à laquelle un courriel est envoyé en cas d'alarme.

Configuration manuelle d'un PPPOE

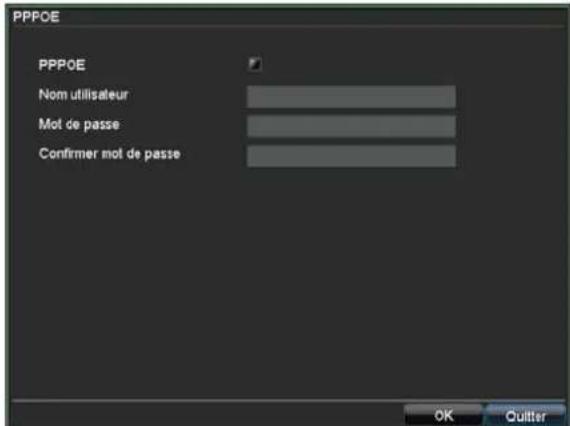

PPPOE PPPOE Nom utilisateur Mot de passe Confirmer mot de passe OK Quitter

1. Activez la case à cocher PPPOE et saisissez le nom d'utilisateur (identifiant pour accéder à Internet) ainsi que le mot de passe et confirmez le mot de passe.
2. Validez vos données en cliquant sur OK.

Configuration manuelle d'un DDNS

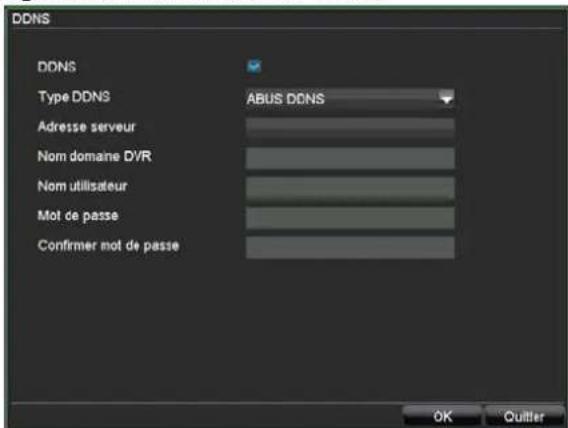

DDNS DDNS Type DDNS ABUS DDNS Adresse serveur Nom domaine DVR Nom utilisateur Mot de passe Confirmer mot de passe OK Quitter

1. Afin de pouvoir utiliser la fonction ABUS DDNS, vous devez d'abord ouvrir un compte sur www.abus-server.com. Veuillez consulter les FAQ (questions/réponses) sur le site Internet.
2. Activez la case à cocher DDNS et sélectionnez ensuite le type de DDNS « ABUS DDNS ». Saisissez « www.abus-server.com » ou l'adresse IP « 62.153.88.107 » dans le champ « Adresse de serveur ».
3. Validez vos données en cliquant sur OK. L'adresse IP de votre connexion Internet est alors mise à jour toutes les minutes sur le serveur.

Configuration manuelle d'un NTP

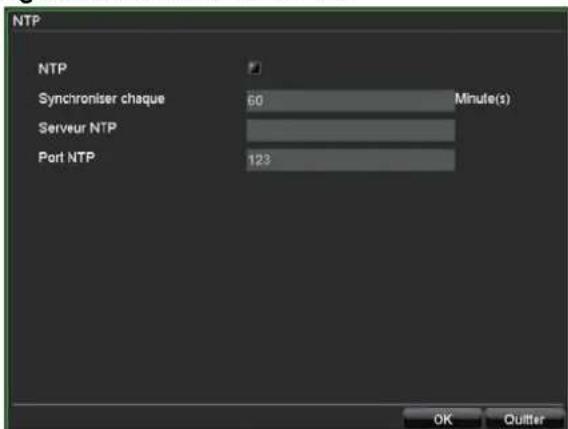

NTP NTP Synchroniser chaque 60 Minute(s) Serveur NTP Port NTP 123 OK Quitter

i Remarque

L'enregistreur peut synchroniser l'heure avec un serveur externe. Pour ce faire, plusieurs adresses de serveur sont à votre disposition.

1. Activez la case à cocher NTP et indiquez le délai entre deux synchronisations successives. Entrez l'adresse IP du serveur NTP, ainsi que le port NTP.
2. Validez vos données en cliquant sur OK.

Configuration d'un PC hôte avec téléalarme

HÔTE/AUTRES IP hôte alarme Port hôte alarme 0 Port serveur 8000 Port HTTP 80 IP Multicast OK Quitter

Remarque

Le port 8000 du serveur ainsi que le port HTTP 80 sont des ports standard pour clients distants ou pour l'accès distant à Internet via un navigateur.

Configuration de l'adresse e-mail

Lorsqu'une alarme est déclenchée, l'appareil peut envoyer un message par courriel. Configurez ici la messagerie électronique :

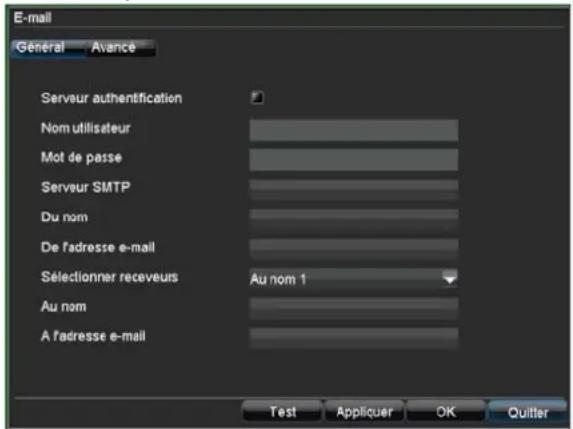

E-mail General Avance Serveur authentication Nom utilisateur Mot de passe Serveur SMTP Du nom De l'adresse e-mail Sélectionner receveurs Au nom 1 Au nom A l'adresse e-mail Test Appliquer OK Quitter

Paramètres Configuration
Server au- thentification	Activez la case à cocher si vous vous connectez au serveur du fournisseur d'accès Internet
Nom utilisa- teur	Compte e-mail chez le fournisseur
Mot de passe	Mot de passe protégeant le compte e- mail
Serveur SMTP	Adresse du serveur SMTP du fournis- seur
Du nom Nom de l'expéditeur
De l'adresse e-mail	Adresse e-mail correspondant au compte e-mail
Sélectionner receveurs	Sélectionnez trois destinataires devant recevoir les courriels

Au nom Saisissez ici le nom du destinataire
A l'adresse e-mail	Saisissez ici l'adresse e-mail du destinataire
Onglet Avan-cé	Configuration
Donnée d'image atta-chée	Activez la case à cocher si vous voulez envoyer en pièce jointe des fichiers JPEG contenant des photos prises par la caméra.
Intervalle Sélectionnez un délai de 2 à 5 secondes entre deux prises
Port SMTP Indiquez le port SMTP (port par défaut : 80)
SSL Activez la case à cocher pour crypter les courriels

1. Entrez les paramètres de notification par courriel.
2. Cliquez ensuite sur Tester pour envoyer un courriel à titre d'essai.

i

Remarque

L'appareil envoie un courriel au destinataire configuré.

Si le courriel n'arrive pas à destination, vous devez vérifier et corriger les paramètres.

Vérifiez le cas échéant les paramètres antispam de votre client e-mail.

Etat du réseau

Cliquez sur l'onglet Etat du réseau pour obtenir un aperçu de la configuration de réseau actuelle.

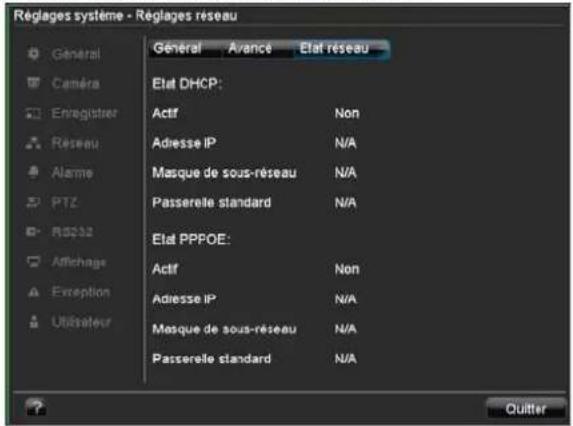

Réglages système - Réglages réseau Général Avance Etat réseau Etat DHCP: Actif Non Adiesse IP N/A Masque de sous-réseau N/A Passerele standard N/A Etat PPPOE: Actif Non Adiesse IP N/A Masque de sous-réseau N/A Passerele standard N/A Outter

Paramètres Configuration
Etat DHCP Si	DHCP est activé, ses paramètres sont affichés. Si DHCP est désactivé, N/A apparaît.
Etat PPPOE Indique s’il y a une connexion Internet en cas de configuration manuelle. Af-fiche en outre l’adresse IP, le masque de sous-réseau et le Gateway par défaut.Remarque : Si vous utilisez un routeur configuré en tant que Gateway/modem DSL, le système utilise les paramètres PPPOE du routeur. L’écran affiche alors N/A.

Alarme

Vue d'ensemble des alarmes

Les paramètres d'alarme règlent en détail la façon dont la vidéosurveillance a lieu et déterminent le comportement de l'appareil lors d'une détection de mouvement ou d'une perte du signal vidéo.

Ouvrez le menu Paramètres et cliquez à gauche dans le menu sur Vue d'ensemble des alarmes.

Cette vue d'ensemble montre les déclencheurs d'alarme possibles, dont les signaux sont gérés via les entrées d'alarme correspondantes.

Entrée d'alarme

1. Sélectionnez le déclencheur d'alarme en mettant sa ligne en surbrillance. Cliquez ensuite sur Modifier.

Réglages alarme Averisseur d'alarme Sortie de relais Entrée alarme A<1 Nom alarme Type N.O. Réglages Manipulier Camera PTZ Analogique 1 Presel 1 Tour 1 Modèle 1 Copier vers Tout Copier Appliquer OK Quitter

Paramètres Configuration
Entrée alarme	Sélectionnez l'entrée d'alarme pour définir les paramètres
Nom alarme	Donnez un description précise, par exemple : contact de porte du dépôt
Type	N.O.: Circuit normalement ouvertN.C.: Circuit normalement fermé

Paramètres Configuration
Réglages Activez la	case à cocher pour entrer les paramètres d'exception ainsi que les paramètres de notification.
Caméra PTZ Affectation de la caméra PTZ à l'entrée de caméra
Paramètres Preset Tour Modèle	Activez/désactivez la case à cocher ; Sélectionnez Paramètres prédéfinis, Ronde ou Modèle dans le menu déroulant.
Copier vers Copier la configuration

1. Attribuez l'entrée d'alarme à l'aide du menu dérou- lant.

2. Indiquez les noms d'alarme.

3. Sélectionnez le type de déclencheur d'alarme dans le menu déroulant :

• N.O.: déclenchement lors de la fermeture de l'alarme

• N.C. : déclenchement lors de l'ouverture de l'alarme

1. Activez la case à cocher Paramètres et cliquez sur Traiter.

Editor :

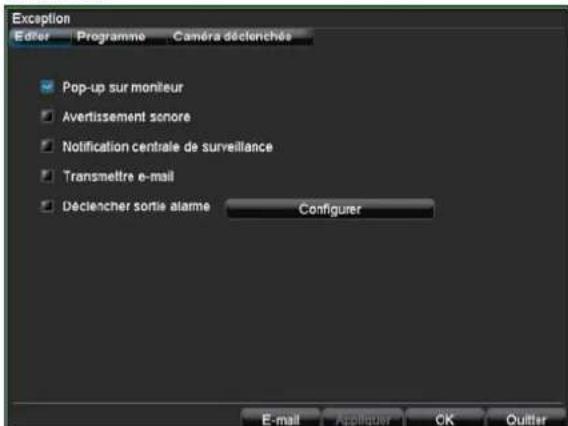

Exception Editor Programme Caméra déclenchée Pop-up sur moniteur Avertissement sonore Notification centrale de surveillance Transmettre e-mail Déclencher sortie alarme Configurer E-mail Appliquer OK Quitter

Paramètres Configuration
Pop-up sur moniteur	Une surimpression apparaît à l'écran
Avertissement sonore	L'appareil émet une tonalité répétée
Notification centrale de surveillance	Envoie un signal d'alarme à un PC avec le logiciel CMS ABUS. Pour cela, le logiciel doit être démarré et l'enregistreur se trouver en mode surveillance.
Transmettre e-mail	Un e-mail est envoyé à une adresse mail spécifique.Voir p. 51
Déclencher sortie alarme	Voir p. 55

Programme:

Ici vous pouvez entrer la période quand l'entree d'alarme peut être réglée.

Caméra déclenchée :

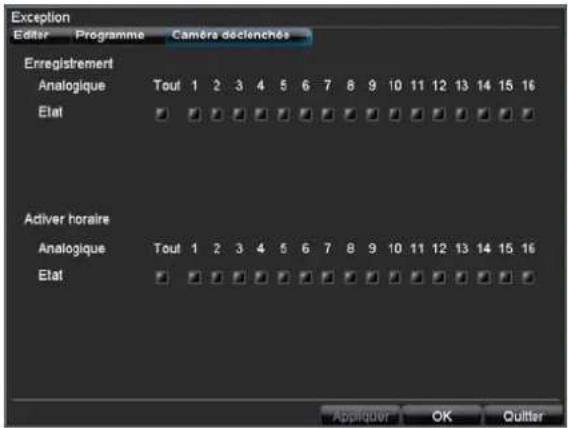

Exception Editor Programme Camère déclenches Enregistrement Analogique Tout 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 Etat Adiver horaire Analogique Tout 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 Etat Appiquer OK Quitter

Paramètres Configuration
Enregistrement	Vous avez ici la possibilité de sélectionner les caméras utilisées pour l'enregistrement lors du déclenchement de l'entrée d'alarme.
Activer horaire	Vous avez ici la possibilité de sélectionner les caméras pour lesquelles vous souhaitez activer la planification. Par ex. si vous avez attribué le module d'alarme IP ABUS, vous pouvez utiliser Secvest Key afin d'activer le mode surveillance dans l'enregistreur lorsque vous quittez l'objet. Le mode enregistrement défini dans la planification (durée, détection des mouvements, alarme) est ensuite utilisé. Vous pouvez ainsi représenter une activation de l'enregistreur en fonction de la planification et éviter ainsi les fausses alertes.Veiller à ce que la planification ne soit pas activée dès le départ afin qu'elle ne soit pas imprécise.

Sortie d'alarme

1. Cliquez dans le menu Paramètres d'alarme sur Sortie de relais.

Paramètres Configuration
N° de sortie d'alarme	Sélectionnez la sortie de relais pour définir les paramètres
Nom d'alarme Entrez une description précise, par exemple : sirène dépôt
Durée Durée d'activation de l'alarme
Programme Commande de la sortie de relais en fonction de l'heure
Copier vers Copier la configuration

1. Attribuez la sortie d'alarme à l'aide du menu dérou- lant.
2. Indiquez les noms d'alarme.
3. Sélectionnez dans le menu déroulant le délai qui doit s'écouler entre le message d'entrée d'alarme et l'émission du signal au relais.
4. Sélectionnez le jour et entrez le programme, voir p. 41.
5. Copiez la configuration vers les autres sorties d'alarme si les paramètres correspondent ou vous conviennent.

i

Remarque

Si vous utilisez une caméra réseau, celle-ci doit être configurée correctement et l'accessibilité au réseau doit être assurée.

Voir les remarques concernant l'alarme manuelle, p. 36.

Module d'alarme IP

Vous pouvez ajouter ici jusqu'à trois modules d'alarme IP ABUS (CASA10010). Une fois la connexion via le réseau établie, deux entrées et sorties d'alarme sont ajoutées dans les onglets « Alarmmelde » et « Relaisausgang ».

Désignation des entrées,

U1<-1 / U1<-2, et des sorties U1->1 / U1->2.

Cliquez sur « Hinzufügen » pour configurer un module d'alarme IP ABUS.

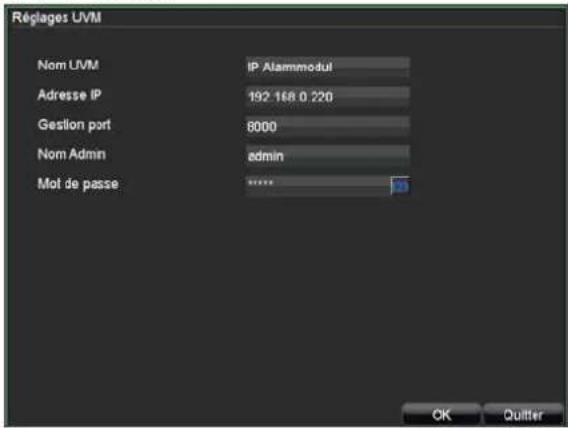

Réplages UVM Nom UVM IP Alammodul Adresse IP 192 168 0.220 Gestion port 8000 Nom Admin admin Mot de passe **** OK Quitter

Paramètres Configuration
Nom UVM	Saisissez ici la désignation du module d'alarme IP.
Adresse IP	Saisissez ici l'adresse IP du module d'alarme IP.
Gestion port	Saisissez le port (par défaut 8000) du module d'alarme IP.
Nom Admin	Saisissez le nom d'utilisateur (doit disposer des droits d'administrateur) du module d'alarme IP.
Mot de passe	Saisissez le mot de passe de l'utilisateur enregistré.

Après un connection réussi il y a ajouté 2 entrée/sortis d'alarme virtuelle. Celles-ci peuvent être connectées seulement par le réseau.

1

Remarque

Renvoyez s'il vous plaît à la site d'internet (www.abus-sc.com) pour des instructions d'installation suivantes. Vous pouvez trouver ces instructions dans les environs de téléchargement du ABUS IP module d'alarme (CASA10010).

Dépannage
Avant d'appeler le service d'assistance, lisez les remarques suivantes pour déterminer la cause d'un incident.

Incident Cause Solution
Pas de courant	Le câble réseau n'est pas raccordé	Branchez le câble réseau correctement sur la prise de courant
	L'interrupteur du réseau est sur OFF Mettez l'interrupteur du réseau sur ON
	La prise de courant n'est pas alimentée Essayez d'utiliser un autre appareil sur la prise de courant
Pas d'image L'écran n'est pas paramétré pour la réception	Configurez correctement le mode entrée vidéo jusqu'à ce qu'une image en provenance de l'enregistreur s'affiche
	Le câble vidéo est mal raccordé Raccordez le câble vidéo correctement
	Le moniteur raccordé est éteint Allumez le moniteur
Les images en provenance de la caméra sont en noir et blanc et floues, bien qu'une caméra couleur soit installée	Si aucune caméra n'est raccordée au démarrage de l'enregistreur, celui-ci démarre automatiquement en mode NTSC. Si vous raccordez ensuite des caméras couleur PAL, les images seront en noir et blanc et floues.	Raccordez les caméras avant de démarrer l'enregistreur. L'enregistreur reconnaît automatiquement le signal PAL ou NTSC et passe au mode approprié. Vous pouvez sélectionner le mode, voir p. 39.
Pas de son	Le câble audio est mal raccordé	Raccordez correctement le câble audio
	Les appareils raccordés au câble audio sont éteints.	Allumez les appareils raccordés au câble audio.
	Le câble audio est endommagé Remplacez le câble
Le disque dur ne fonctionne pas	Le câble de connexion est mal raccordé Raccordez le câble correctement
	Le disque dur est défectueux ou non compatible avec le système	Echangez le disque dur contre un disque dur recommandé.
La connexion USB ne fonctionne pas	L'appareil n'est pas compatible Raccordez un dispositif USB compatible USB 2.0
	Vous utilisez un hub USB	Raccordez le dispositif USB directement
Pas d'accès au réseau	Le câble réseau s'est détaché	Raccordez le câble réseau
	La configuration du réseau (DHCP, adresse IP etc.) est erronée	Vérifiez la configuration du réseau et corrigez-la le cas échéant, voir p. 49
La télécommande ne fonctionne pas	La polarité des piles (+, -) n'est pas respectée ou les piles sont épuisées	Remplacez les piles par des piles neuves. Pour piloter l'appareil à l'aide de la télécommande, vous devez orienter celle-ci vers le capteur de l'appareil.
	La télécommande est trop éloignée de l'enregistreur	Utilisez la télécommande à une distance maximale de 7 m
	Il y a un obstacle entre la télécommande et l'enregistreur	Enlevez l'obstacle
	L'éclairage est trop puissant ou vous utilisez un tube fluorescent	Evitez les lumières trop fortes des tubes fluorescents
L'enregistrement n'est pas possible	Le disque dur n'est pas initialisé	Montez et initialisez le disque dur
Mise hors tension soudaine	La température à l'intérieur de l'appareil est trop élevée	Nettoyez l'appareil ou enlevez tout objet pouvant empêcher l'aération

Entretien et nettoyage de l'appareil

Remarque

L'appareil ne nécessite pas d'entretien. Protégez l'appareil contre la poussière, les saletés et l'humidité.

Index

Admin 42

Adresse IP 47

Adresse MAC 42, 47

Affichage caméra Modes d'affichage 20

Alarme 24, 45, 52

Alarme manuelle 35

Arrêt 46

Arrêter 16

Assistant de paramétrage 18

Authentication 50

Avertissement 42

Caméra configurer des zones 40

Configurer une caméra réseau 41

Zones Programme, Notification 40

Caméra PTZ 52

Caméra réseau 41

Capacité de mémoire 59

champ de contrôle 26

Champ de contrôle 25 Menu contextuel PTZ 27

PTZ 27

Clavier virtuel 16

Commande à la souris 15

Commande PTZ 27

Contenu de la livraison 12

Contrôle sabojours 39

Courriel 50

DDNS 49

Débit d'image 23

Démarrage 16

Détection de mouvement 24, 39

Détection perte du signal vidéo 39

DHCP 47

Dispositifs de commande 13

Disque dur

Alertes 37

capacité 59

configuration 36

Etat 37

initialiser 36

Paramètres 36

Disques durs 35

Domaine d'adresses 47

Droits d'accès 43

DST Bias 39

Durée d'affichage 39

Elimination 60

Email 53

Encodage 23

Enregistrement

Paramètres 23

Programme 24

réglages avancés 23

Enregistrement manuel 24, 32

Entrée d'alarme 52

Etat du réseau 51

Exportation de données 34

Fichier journal Alarme 45

Flux 23

FTP 44

Fuseau horaire 38

Gateway 47

Gateway standard 48

Heure système 38

Indicateurs d'état 17

Informations 46

Lieu d'installation 10

Maintenance 44

Mise à jour 44

Masque de sous- réseau 47

Mécanisme du disque dur 63

Sécurité 63

Menu

Paramètres 38

Menu Appareil 31

Menu contextuel 20

Menu de configuration 38

Menu Paramètres généraux 38

Mise hors tension 16

Mode live 20 Paramètres 22

Moniteur Indicateurs sur le 17

Mot de passe 38, 42

mot de passe Administrateur 18

N.C. 52

N.O. 52

Nom de serveur 47

Norme vidéo 38

Notification 40

NTP 49

Paramètres Caméra 39 généraux 38

Paramètres de caméra 39

Paramètres prédéfinis 52

PC hôte 50

Piles 60

Port 47

Post-alarme 23

PPPOE 49

Pré-alarme 23

Prédéfinition 27

Programme 40

PTZ 20

Modèle 27

Paramètres 28

Paramètres de modèle 30

Paramètres de ronde 29

Paramètres prédéfinis 28

Prédéfinition 27

Ronde 27

Qualité vidéo 23

Recherche par événement 32

Paramètres 32

Résultats 33

Redémarrage 46

Réinitialisation 46

Réseau 47 configuration 48 configuration avancée 48

Courriel 50

Etat 51

Résolution 23

Résolution VGA 38

RS232 41

Serveur FTP 44

SMTP 50

Sortie caméra configuration 22

Sortie d'alarme 54

Sortie d'alarme 54

Sortie vidéo 22

Souris Menu contextuel 20

Spot Out 22

Symboles 9

Symboles d'état 20 synchroniser 49

Téléalarme 50

Télécommande 14

Touches caméra 17

Utilisateur 42

Visionnage 20, 25

Champ de contrôle 25

Ecran 25

Ecran live 26

Recherche avancée par événement 26

Recherche par événement 25

Visualisation de séquences 21

Voyant d'état DVR 17

Vue d'ensemble des menus 31

Warnsignal 53

Zone privée 40

Zones 40

Zones privées 39

Zoom 21

Spécifications techniques

Enregistreur numérique ABUS TVVR41100 TVVR41110 TVVR41120
Compression vidéo	H.264
Utilisation hybride	-
Entrées caméra	4 x BNC (1.0 V p-p, 75 Ω)	8 x BNC (1.0 V p-p, 75 Ω)	16 x BNC (1.0 V p-p, 75 Ω)
Sorties caméra	-	8 x BNC (1.0 V p-p, 75 Ω)1 x TVAC41920	16 x BNC (1.0 V p-p, 75 Ω)1 x TVAC41930
Caméras IP	-
Protocoles caméra IP	-
Sorties moniteur	Moniteur : 1 x BNC (1.0 V p-p, 75 Ω), 1 x VGASpot : 1 x BNC (1.0 V p-p, 75 Ω)
Mode de fonctionnement	Triplex
Résolution (mode live)	PAL : 704 x 576 (4CIF), NTSC : 704 x 480 (4CIF)VGA: 800 x 600/60Hz, 1024 x 768/60Hz, 1280 x 1024/60Hz,
Résolution / débit d'image par ca-méra (enregistrement)	PAL:NTSC:352 x 288 (CIF) @ 25 fps352 x 240 (CIF) @ 30fps704 x 288 (2CIF) @ 25 fps704 x 288 (2CIF) @ 30 fps704 x 576 (4CIF) @ 25 fps704 x 480 (4CIF) @ 30 fps
Débit d'image total	PAL : 100 fps,NTSC : 120 fps	PAL : 200 fps,NTSC : 240 fps	PAL : 400 fps,NTSC : 480 fps
Niveaux de compression	6
Durée d'enregistrement avant/après l'alarme	0 - 30 secondes / 5 - 900 secondes
Dispositif d'enregistrement	2 x HDD SATA
Sauvegarde des données	2 x USB 2.0
Affichage	1 / 4	1 / 4 / 9 1 / 4 / 9 / 16
Modes d'enregistrement	Manuel, programme, détection de mouvement, alarme, détection de mouvement et alarme, détection de mouvement ou alarme
Modes de recherche	Par événement, date et heure
Entrée d'alarme (NO/NC)	4 8 16
Sortie de relais	1 (Capacité de charge:12VDC/1A)	4 (Capacité de charge:12VDC/1A)	4 (Capacité de charge:12VDC/1A)
Nombre d'utilisateurs	2 (au max. 31)
Raccordement au réseau	RJ45 10/100Mbps
Accès simultanés au réseau	24 Connections de la caméra
Fonctions réseau	Mode live, visionnage, exportation de données, configuration
DDNS	√
NTP	√
Commande PTZ	RS-485
Protocoles PTZ	PELCO-D, PELCO-P, Samsung, LG-MULTIX
Types d'alarme	Signal sonore, signal OSD, courriel
Audio	Audio In : 4 x Cinch (2.0 V p-p, 1000Ω)Line In: 1 x Cinch (2.0 V p-p, 1000Ω)Audio Out : 1 x Cinch (600Ω)
Commande	Souris, télécommande, clavier (non fourni)
Logiciel	Logiciel client
Langues d'interface OSD	allemand, anglais, français, néerlandais, danois
Alimentation	12VDC
Consommation d'électricité	<10 W (sans disque dur) <15 W (sans disque dur) <30 W (sans disque dur)
Température de fonctionnement	-10°C ~ + 55°C
Dimensions (LxHxP)	450 x 441 x 90 mm
Poids	≤ 8 kg sans disque dur
Certificats	CE

Capacité de mémoire HDD

La mémoire requise pour l'enregistrement et la surveillance dépend non seulement de la capacité de mémoire physique du disque dur utilisé, mais aussi de la résolution choisie et du débit de l'enregistrement.

Enregistrement en continu, disque dur 1x1TB :

Nombre de camé-ras Résolution FPS	Débit recommandé			Durée d'enregistrement
4	CIF	25	512	41 Jours, 5 Heures
4	2CIF	25	1024	20 Jours, 14 Heures
4	4CIF	25	2048	10 Jours, 7 Heures
8	CIF	25	512	20 Jours, 14 Heures
8	2CIF	25	1024	10 Jours, 7 Heures
8	4CIF	25	2048	5 Jours, 3 Heures
16	CIF	25	512	10 Jours, 7 Heures
16	2CIF	25	1024	5 Jours, 3 Heures
16	4CIF	25	2048	2 Jours, 13 Heures

Le CD fourni contient un programme permettant de calculer l'espace requis pour la mémoire. Par ailleurs, ce logiciel peut être téléchargé depuis notre site web tout comme le logiciel ABUS CMS.

Elimination des déchets

Remarque concernant la directive européenne sur les appareils électriques et électroniques

Dans l'intérêt de la protection de l'environnement, l'appareil ne doit pas être jeté avec les ordures ménagères à la fin de son service. L'élimination doit avoir lieu par le biais des points de collecte agréés dans votre pays. Respectez la réglementation locale concernant l'élimination de matériaux.

Éliminez l'appareil conformément à la directive européenne 2002/96/CE - WEEE (Waste Electrical and Electronic Equipment) relative aux appareils électriques et électroniques usagés. Pour toute question, adressez-vous aux collectivités locales responsables de l'élimination et du recyclage de ces produits. Vous obtenez la liste des points de collecte d'appareils usagés auprès de votre mairie, votre déchetterie ou votre revendeur.

Remarques concernant la manipulation de piles

Respectez la polarité lorsque vous introduisez les piles. N'essayez pas de les recharger et ne les jetez en aucun cas au feu ! N'utilisez pas en même temps des piles de type différent (piles usagés et neuves, piles alcalines et au carbone etc.). Retirez les piles si vous n'utilisez pas l'appareil pendant une période prolongée. Une utilisation inappropriée peut entraîner des risques d'explosion et de fuite !

Pensez à la protection de l'environnement ! Les piles usées ne doivent pas être mélangées avec les ordures ménagères ! Remettez-les à un point de collecte de piles usagées.

Veillez à ce que les piles ne tombent pas entre les mains de vos enfants. Vos enfants peuvent les mettre dans la bouche et les avaler. Ceci peut avoir des conséquences graves pour leur santé. Dans ce cas, il faut consulter immédiatement un médecin !

Ne rechargez ou chauffer jamais les piles ordinaires et ne les jetez pas au feu (risque d'explosion!).

Remplacez les piles qui commencent à s'user.

Remplacez toujours toutes les piles en même temps et utilisez des piles du même type.

Important

Les piles qui présentent des fuites ou sont endommagées peuvent provoquer des brûlures si elles entrent en contact avec la peau.

▶ Portez des gants appropriés dans de tels cas.
Nettoyez le compartiment des piles à l'aide d'un chiffon sec.

Remarque importante concernant l'élimination de piles

Ce produit utilise des piles auxquelles la directive européenne 2006/66/EG s'applique et qui ne peuvent être jetées avec les ordures ménagères ordinaires.

Renseignez-vous sur les dispositions en vigueur dans votre pays concernant la collecte séparée de piles usagées.

L'élimination correcte des piles permet d'éviter des conséquences néfastes pour l'environnement et la santé.

Les piles qui contiennent des substances dangereuses portent les symboles suivants :

Pb = La pile contient du plomb

Cd = La pile contient du cadmium

Hg = La pile contient du mercure

Remarque concernant la directive européenne RoHS

L'appareil est conforme à la directive RoHS.

La conformité avec la directive RoHS signifie que le produit ou la pièce ne contient aucune des substances suivantes dans des concentrations supérieures aux concentrations maximales dans des matériaux homogènes, à moins que la substance ne fasse partie d'un usage auquel la directive RoHS ne s'applique pas :

a) 0,1 % de plomb (par unité de poids),
b) mercure,
c) chrome hexavalent,
d) biphényl polybromé (PBB) et polybromodiphényléther
e) 0,01 % de cadmium (par unité de poids)

Glossaire

Termes techniques utilisés

1080i

Signal vidéo HDTV à 1080 pixels et affichage entrelacé.

16:9

Rapport largeur/hauteur de l'écran, inspiré du format d'un écran de cinéma.

720p

Signal vidéo HDTV à 1280 x 720 pixels et affichage progressif.

RESOLUTION

Le système classique de télédiffusion PAL produit des images de 576 lignes, généralement avec 768 points-image. La télévision à haute définition (HDTV) fonctionne avec 1280 x 720 points-image.

DIAGONALE D'IMAGE

Indication de la taille d'une image : distance entre le coin gauche inférieur et le coin droit supérieur – en pouces ou en centimètres.

Navigateur

Programme permettant d'afficher des sites Internet.

CIF

'Common Intermediate Format'

A l'origine, ce format était destiné à la conversion de la norme PAL en norme NTSC. CIF correspond à une résolution vidéo de 352 x 288 pixels, 2 CIF à 704 x 288 pixels, 4 CIF à 704 x 576 pixels.

CINCH

Type de prise élargie pour signaux audio analogiques ou signaux vidéo FBAS.

DDNS

'Dynamic Domain Name System'

Service réseau enregistrant et mettant à jour les adresses IP de ses clients dans une base de données.

DHCP

'Dynamic Host Configuration Protocol'

Protocole de réseau permettant l'intégration automatique d'appareils ('clients') dans des réseaux existants. Les serveurs DHCP (par exemple, un routeur Internet) attribuent automatiquement l'adresse IP, le sous-masque de réseau, le Gateway, le serveur DNS et, le cas échéant, le serveur WINS. Côté client, seule l'attribution automatique de l'adresse IP doit être activée.

Domain

Domaine (de noms) destiné à identifier les sites Internet (par exemple, www.abus-sc.de).

Dual Stream

Dual Stream désigne un procédé de transmission vidéo. Il en résulte un enregistrement en haute résolution, ainsi qu'une transmission en basse résolution, par exemple via le réseau. Le 'main stream' (flux principal) dispose d'une résolution 4CIF, tandis que le 'sub stream' (flux secondaire) dispose seulement d'une résolution CIF.

DVR

'Digital Video Recorder'. Un appareil permettent d'enregistrer diverses sources vidéo et audio (analogiques, numériques). Les données sont comprimées et enregistrées, par exemple sur un disque dur.

FBAS/CVBS

'Farb-, Bild-, Austast- und Synchron-Signal' en allemand ou 'Color, Video, Blank and Sync' en anglais. La variante la plus simple d'un signal vidéo, également connue sous le nom « signal composite ». La qualité d'image est en comparaison assez médiocre.

H.264

(MPEG-4 AVC) ; norme permettant une compression très efficace de signaux vidéo. Cette norme est utilisée, entre autres, sur des disques Blu-ray ou dans des systèmes de vidéoconférence.

HDD

'Hard Disk Drive'. Disque dur (disque magnétique)

Enregistrement numérique de données sur ordinateur ou DVR.

GIGABYTE

Unité de capacité de mémoire de dispositifs d'enregistrement (HDD, USB, cartes SD/MMC).

HDVR

'Hybrid DVR'. DVR pour l'enregistrement d'images en provenance de caméras analogiques et d'un réseau.

http

'Hypertext Transfer Protocol'

Un procédé de transmission de données via des réseaux. Essentiellement utilisé pour l'affichage de sites Internet dans un navigateur.

INTERLACED

Procédé utilisant un balayage entrelacé.

Adresse IP

Une adresse sur un réseau informatique, basée sur le protocole Internet (IP) et permettant d'adresser et d'accéder à divers appareils sur le réseau.

JPEG

Procédé de compression à faibles pertes pour photos. La plupart des appareils numériques enregistrent leurs photos au format JPEG.

MPEG

'Moving Picture Experts Group' Il s'agit d'une norme internationale pour la compression d'images animées. Sur certains DVD, les signaux audio sont comprimés et enregistrés dans ce format.

NTP

'Network Time Protocol'

Procédé pour synchroniser l'heure sur des réseaux. On trouve aussi SNTP ('Simple Network Time Protocol'), une variante simplifiée.

NTSC

Norme de télédiffusion aux Etats-Unis. Le procédé se distingue par quelques détails du système européen PAL : une image NTSC consiste en 480 lignes visibles et contient au total 525 lignes. 60 demi-images s'affichent par seconde. En comparaison avec PAL, ce système est plus sujet aux distorsions de couleurs.

PAL

'Phase Alternating Line'. Un système de télévision couleur européen. Il utilise 576 lignes visibles. Une image complète consiste en 625 lignes, dont les lignes destinées aux signaux de gestion. 50 demi-images s'affichent par seconde. Les phases du signal couleur alternent d'une ligne à l'autre.

PANEL

Terme technique désignant la dalle d'un écran plat (on dit aussi écran LCD ou écran plasma).

PC

Un « Personal Computer » peut être utilisé comme interface distante avec les logiciels fournis ou avec un navigateur.

Pixel

'Picture element'. Point-image, élément d'image. Désigne l'unité la plus petite d'une transmission ou d'un affichage d'une image numérique

PIP

'Picture in Picture'. Abréviation désignant la fonction « image dans l'image », permettant d'afficher simultanément deux signaux à l'écran. Le deuxième signal est superposé au premier.

PPPoE

Procédé de transmission par réseau destiné à établir une connexion sur un circuit commuté. Ce procédé est utilisé, par exemple, pour des connexions ADSL.

PROGRESSIF

Balayage ou affichage ligne par ligne, contrairement au procédé « entrelacé », où l'on saute des lignes.

PTZ

'Pan-Tilt-Zoom'

Faire pivoter, incliner et zoomer des caméras motorisées.

USB

Port série permettant de raccorder, par exemple, des dispositifs d'enregistrement « à chaud ». Débit maximal utile sur USB 2.0 : environ 320 Mbit/s (environ 40 Mo/s).

VGA

'Video Graphics Array'. Interface habituelle sur un PC pour des signaux vidéo analogiques. Il s'agit essentiellement de signaux RGB.

POUCE (inch)

Unité de diagonale d'écran. Un pouce correspond à 2,54 centimètres. Diagonales typiques d'un écran 16:9 : 26 pouces (66 cm), 32 pouces (81 cm), 37 pouces (94 cm), 42 pouces (106 cm), 50 pouces (127 cm), 65 pouces (165 cm).

A propos du mécanisme interne d'un disque dur

Le mécanisme interne d'un disque dur (HDD) est très fragile. Utilisez l'appareil en respectant les consignes suivantes afin d'éviter des erreurs de disque dur. Les enregistrements importants doivent être sauvegardés sur des supports externes afin d'éviter les pertes de données.

Remarques

• Ne pas déplacer l'appareil lorsqu'il est en service.
• L'humidité à l'intérieur de l'appareil peut être à l'origine de phénomènes de condensation et de dysfonctionnements du disque dur.
• Ne jamais débrancher un appareil sous tension ou couper le courant en actionnant le disjoncteur.
• Ne pas déplacer l'appareil immédiatement après la mise hors tension. Pour déplacer l'appareil, exécutez les étapes suivantes :
• Attendez au moins deux minutes après le message OFF (sur l'écran de l'appareil).
• Retirez la fiche de la prise de courant.
• Déplacez l'appareil.
• Une coupure de courant pendant l'utilisation de l'appareil peut provoquer une perte de données sur le disque dur. Utilisez un système d'alimentation en courant sans interruptions !
• Le disque dur est très fragile. Après quelques années de fonctionnement, le disque dur peut être endommagé par une mauvaise utilisation ou un environnement inapproprié. Des arrêts de lecture inattendus ou des effets de mosaïques visibles sont des signes précurseurs. Dans certains cas, il n'y a pas de signes précurseurs annonçant une panne du disque dur.
• Un disque dur défectueux est incapable de lire des enregistrements. Dans ce cas, il faut remplacer le disque dur.

Enregistreur numérique ABUS

TVVR41100 / TVVR41110

TVVR41120

Fabricant

86444 Affing (Allemagne)

ABUS digitaloptager TVVR41100 / TVVR41110 / TVVR41120
