BEDIENUNGSANLEITUNG TVVR41110 ABUS

Bedienungsanleitung User manual Manuel utilisateur Gebruikershandleiding Brugerhåndbog

Version 1.0

CE

Deutsch Nederlands

Diese Bedienungsanleitung enthält wichtige Hinweise zur Inbetriebnahme und Handhabung.

Achten Sie hierauf, auch wenn Sie dieses Produkt an Dritte weitergeben.

Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf!

Eine Auflistung der Inhalte finden Sie im Inhaltsverzeichnis mit Angabe der entsprechenden Seitenzahlen.

English Dansk

i Beachten Sie die Ausführungen in der separaten Kurzanleitung sowie die Hinweise auf CD bzw. in der begleitenden Dokumentation zum Thema „Steuerung per Webinterface“ und „Software“. Diese finden Sie im Internet unter www.abus-sc.com

Geräteübersicht

Siehe Systembedienung S. 13.

Front

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 Menu Rec Play Zoom+ Zoom- Focus+ Focus- Int+ Int- PTZ Mode Keylock OK 10 6 7 ABUS

Rückseite

VIDEO OUT 8 9 10 11 12 13 14 15 16 10 11 12 13 14 15 16 17 POWER 12V mm VGA RS-232 LAN LOOP OUT RS-485 ALARMOUT ALARMIN

TVVR41100 und TVVR41110 sind der obigen Abbildungen ähnlich.

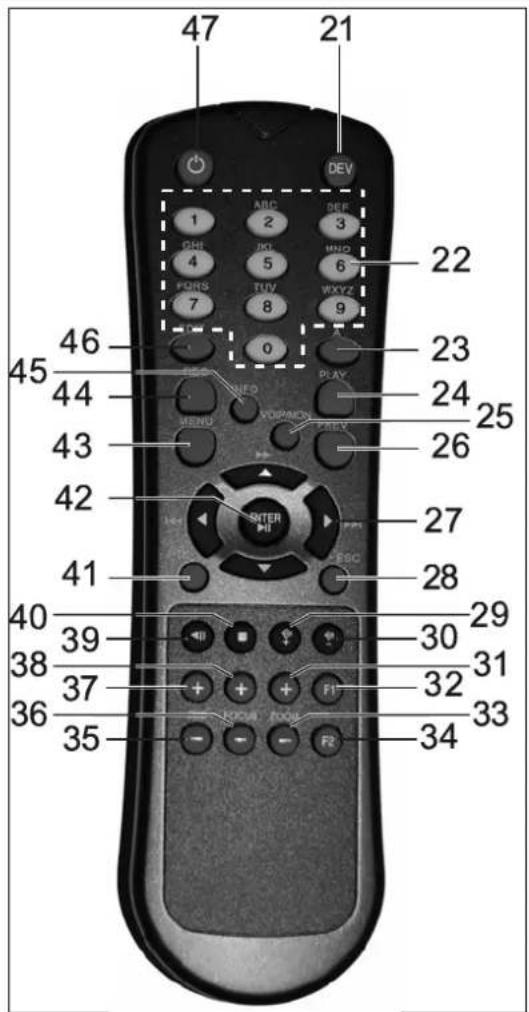

Fernbedienung (TVAC40930 optional erhältlich)

47 21 DEV ABC DEF 3 1 2 4 5 6 7 8 9 22 46 0 23 45 PLAY 24 44 MEN VOC/ACN P/EV 25 43 26 42 27 41 ESC 28 40 39 30 29 38 37 31 36 F1 32 33 35 KON AVOL F2

Geräteübersicht ....3

Kurzanleitung 8

Bevor Sie beginnen....8

Festplatte installieren....8

Anschlüsse herstellen 8

Wichtige Sicherheitshinweise 9

Symbolerklärung....9

Bestimmungsgemäße Verwendung....9

Allgemein 9

Stromversorgung 9

Überlastung/Überspannung....10

Kabel....10

Aufstellort/Betriebsumgebung....10

Fernbedienung....10

Wartung und Pflege 11

Zubehör....11

Inbetriebnahme 11

Kinder....11

Einführung 12

Allgemeine Informationen....12

Auspacken 12

Lieferumfang 12

Systembedienung....13

Allgemeines ....13

Bedienelemente am Gerät....13

Anschlüsse an der Rückseite 14

Bedienelemente der Fernbedienung ....14

Bedienung mit der Maus....15

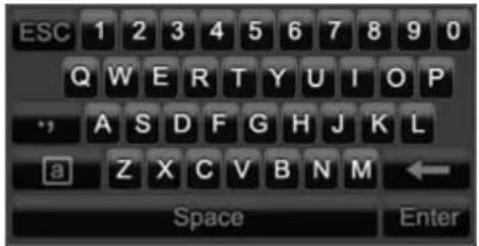

Bildschirmtastatur 16

Gerät starten 16

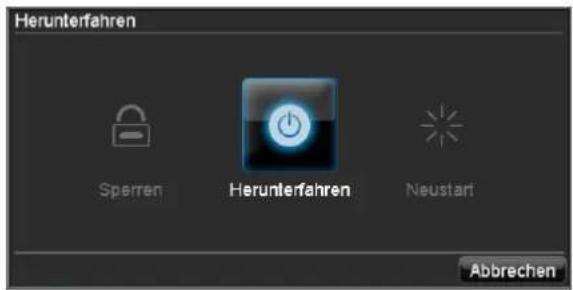

Gerät ausschalten, sperren, neu starten 16

Statusanzeigen....17

Allgemeines ....17

DVR Status LED 17

Kamera-Auswahltasten Status LED 17

Anzeigen am Monitor....17

Einrichtungsassistent 18

System einrichten ....18

Administrator einrichten 18

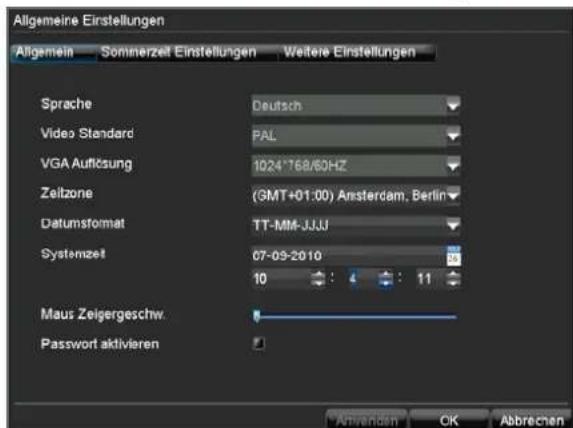

Allgemeine Einstellungen 18

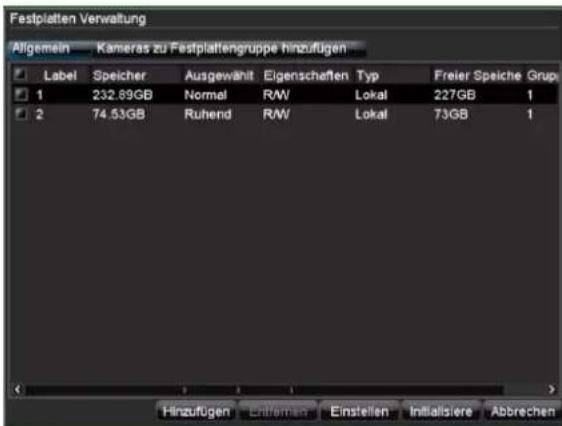

Festplattenverwaltung....19

Aufzeichnungseinstellungen....19

Netzwerkeinstellungen....19

Liveansicht ....20

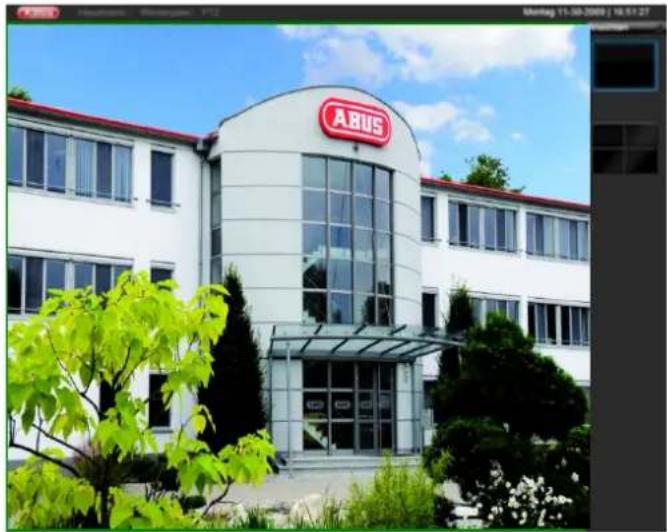

Überblick....20

Statussymbole 20

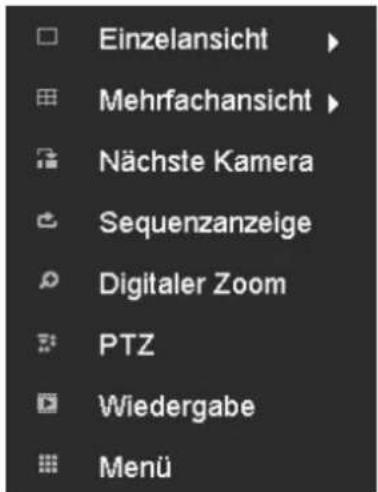

Popup-Menü bei Mausbedienung....20

Digitaler Zoom 21

Einstellungen 22

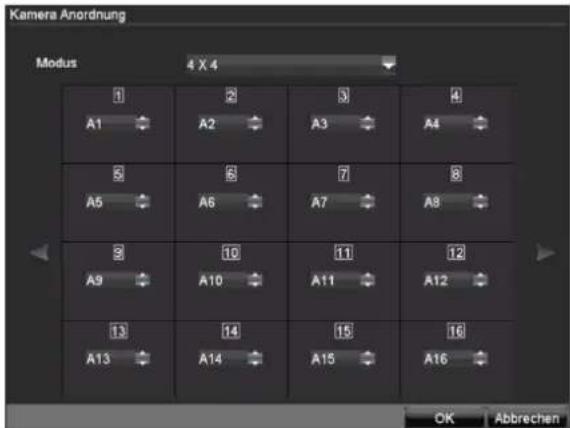

Kameraausgang einstellen....23

Aufzeichnung ....24

Einrichten 24

Allgemeine Einstellungen 24

Erweiterte Einstellung....24

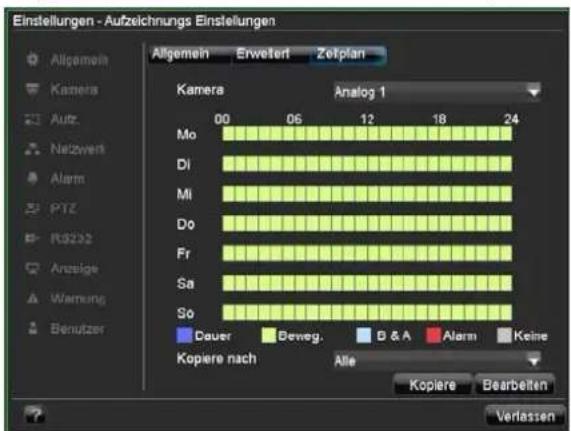

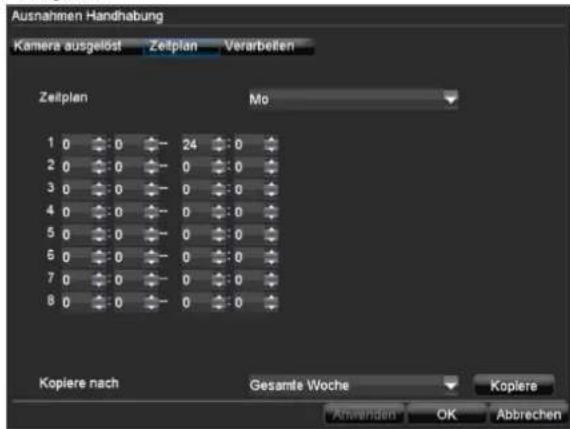

Zeitplan 24

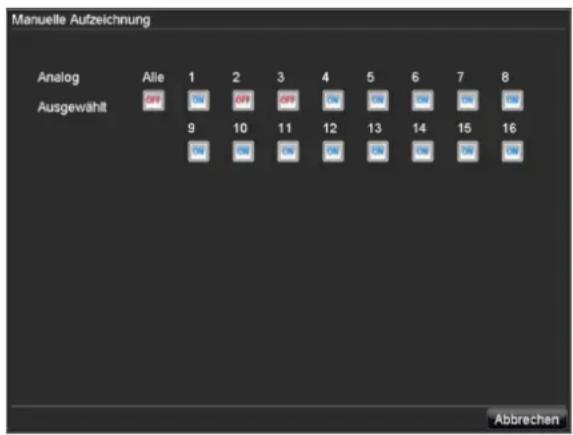

Manuelle Aufzeichnung....25

Wiedergabe....26

Allgemeines 26

Der Wiedergabe-Bildschirm....26

Steuerung über Kontrollfeld 26

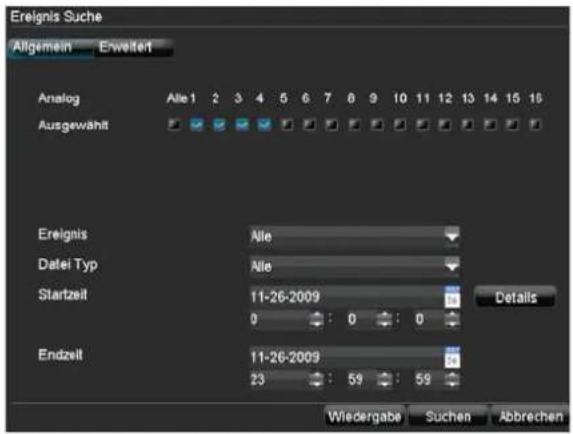

Wiedergabe über Ereignissuche....27

Wiedergabe: erweiterte Ereignissuche....27

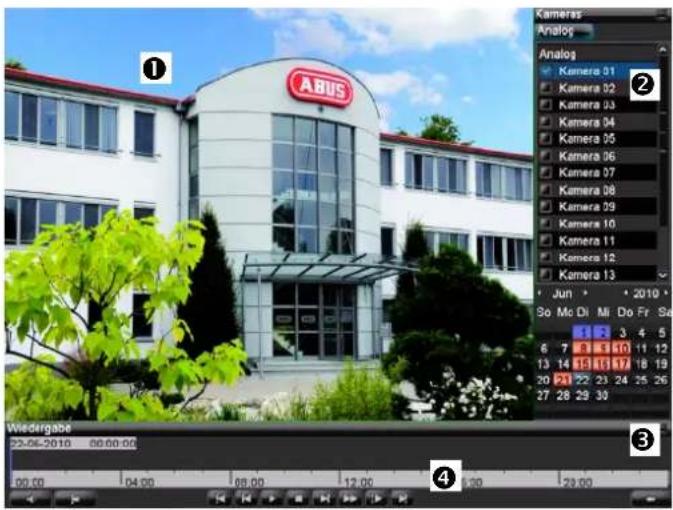

Wiedergabe aus Livebildschirm....27

PTZ-Steuerung 28

Allgemeines ....28

Steuerung über das PTZ-Kontrollfeld 28

Popup-Menü bei Mausbedienung....28

PTZ Einstellungen 29

Preset Einstellungen....29

Tour Einstellungen....30

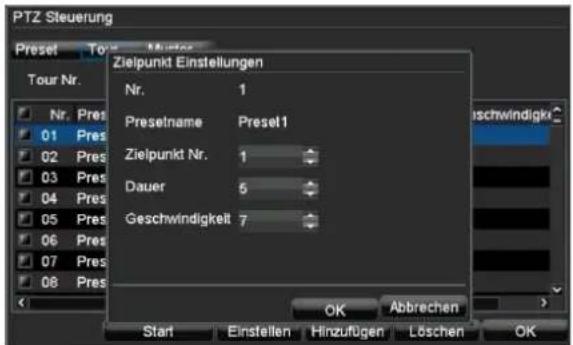

Touren im Rekorder festlegen 30

Touren von der PTZ-Kamera aufrufen 30

Muster Einstellungen ....31

Gerätemenü 32

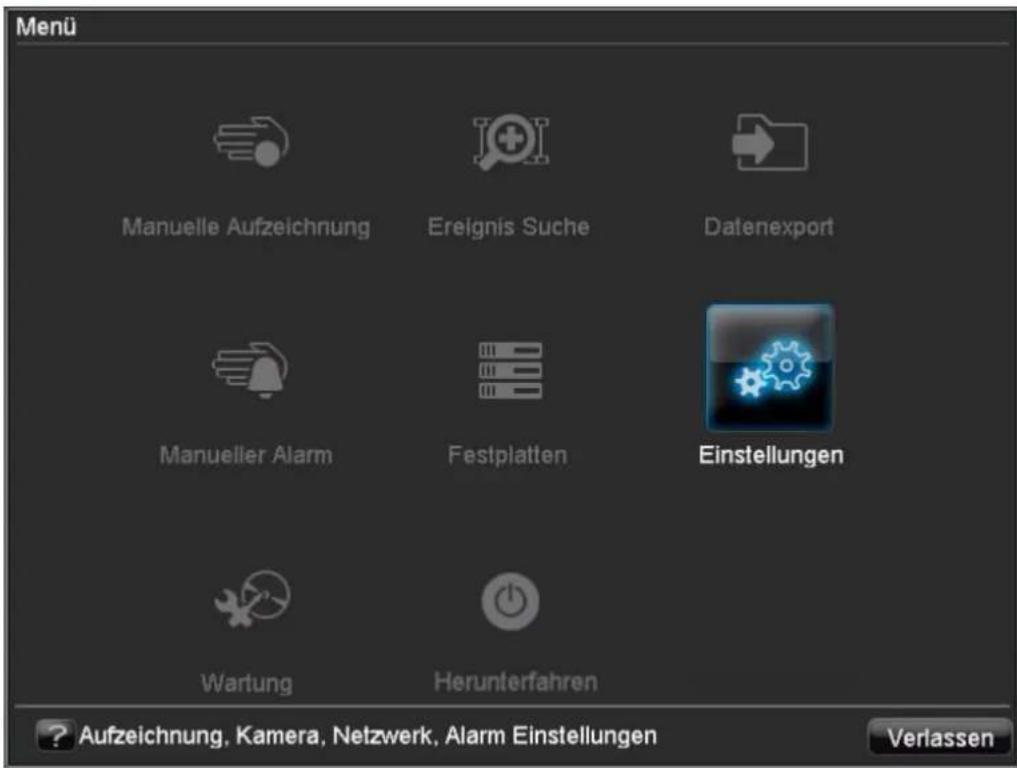

Menü-Übersicht....32

Menübeschreibung ....32

Manuelle Aufzeichnung....33

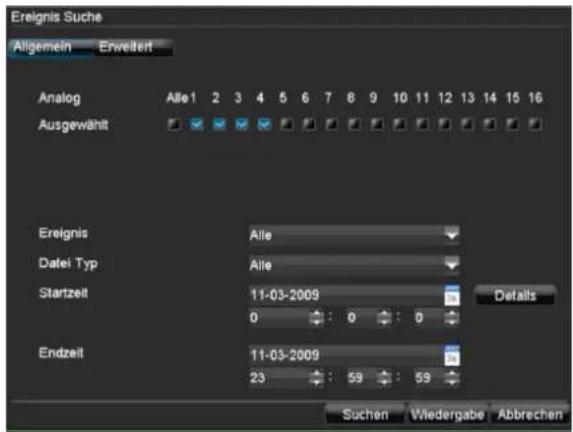

Ereignissuche ....33

Parameter der Ereignissuche 33

Suchergebnis....34

Datenexport 35

Manueller Alarm....36

Festplatten 36

Festplatte einbauen 36

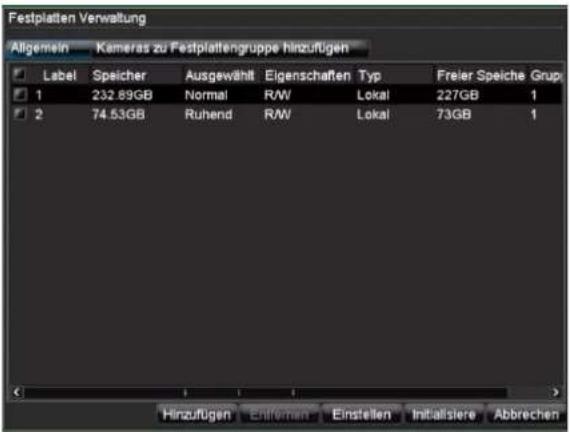

Festplatte initialisieren ....37

Parameter der Festplattenverwaltung ....37

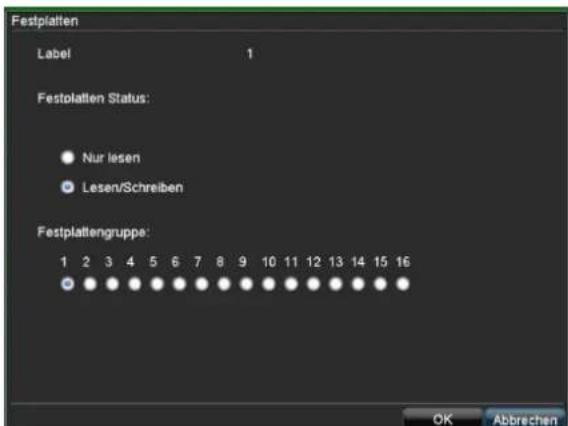

Festplatte einstellen....37

Festplattenstatus überprüfen....38

Festplattenalarme einrichten 38

Einstellungen 39

Überblick....39

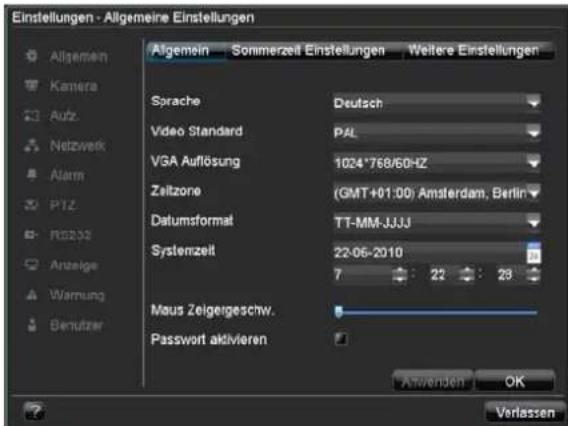

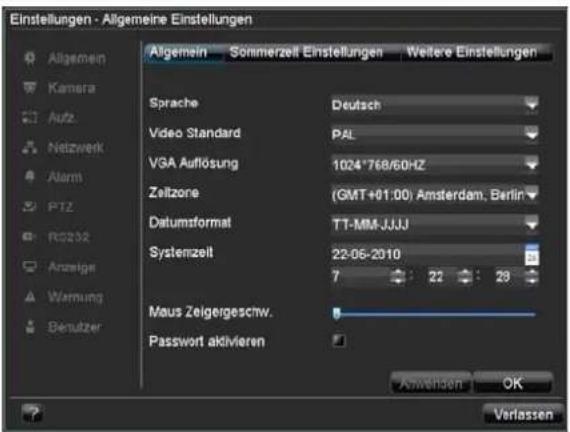

Allgemeine Einstellungen 39

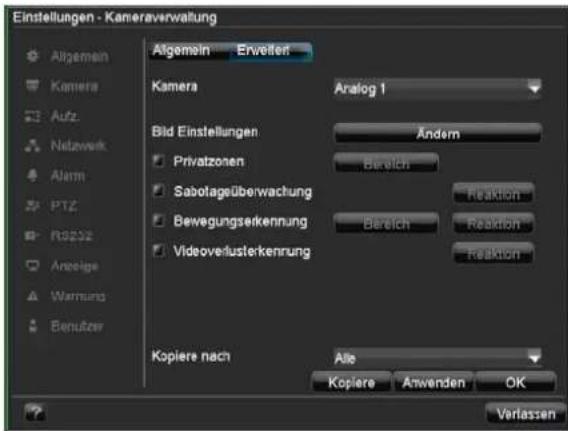

Einstellungen: Kamera....40

Einrichten von Zonen....41

Zonen: Zeitplan und Benachrichtigung....41

Einstellungen: Aufzeichnung 42

Einstellungen: Netzwerk 42

Einstellungen: Alarm....42

Einstellungen: PTZ 42

Einstellungen: RS232 42

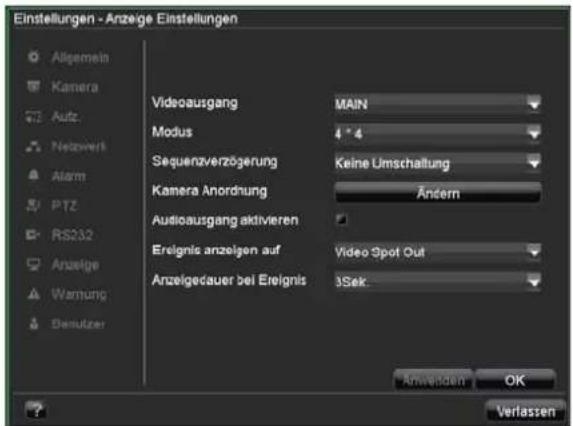

Anzeige 42

Einstellungen: Warnung....43

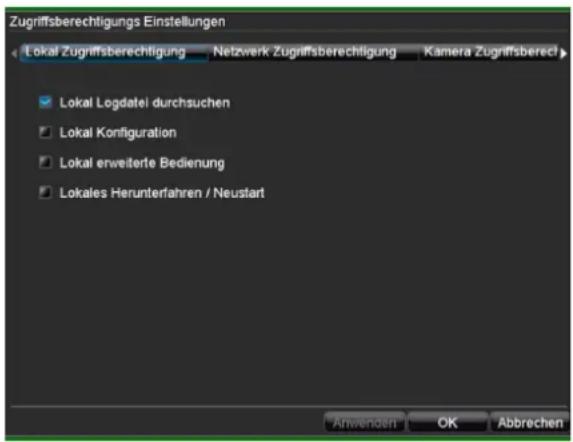

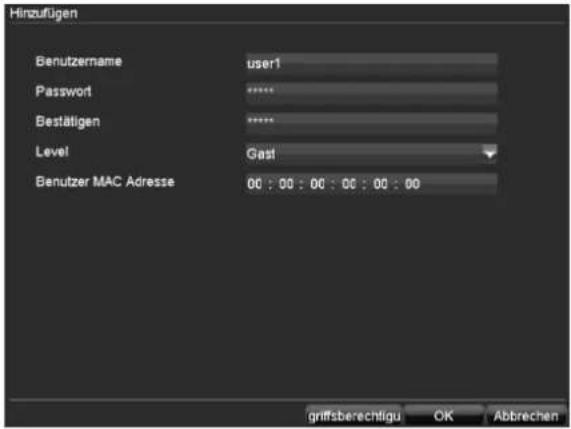

Einstellungen: Benutzer....43

Wartung 45

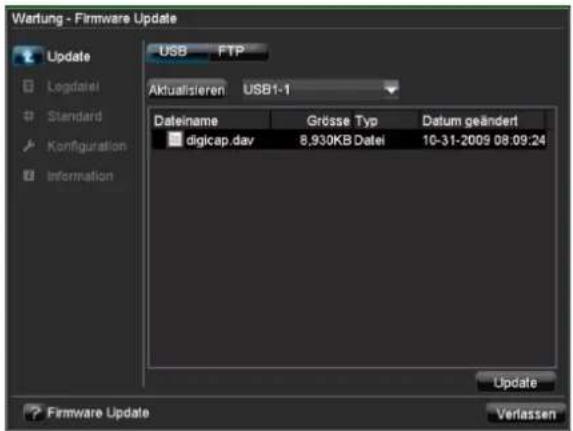

Gerät updaten....45

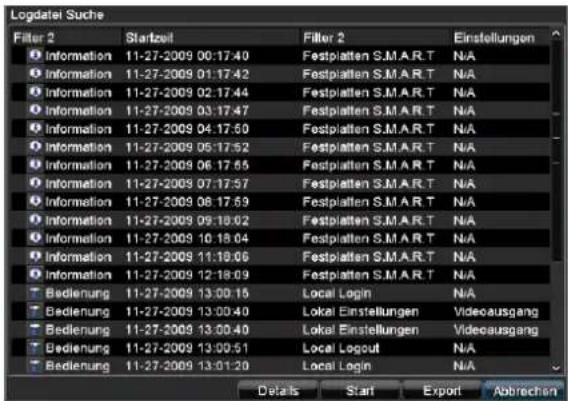

Logdatei durchsuchen 46

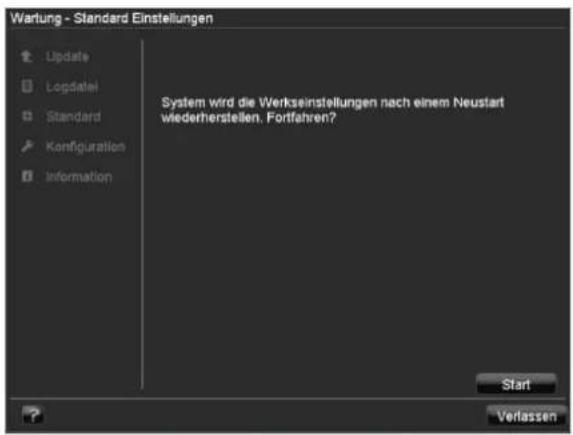

System Reset durchführen 47

Konfiguration im-/exportieren ....47

Information 47

Herunterfahren 47

Netzwerk 48

Allgemein 48

Begriffe....48

Netzwerkaufbau 49

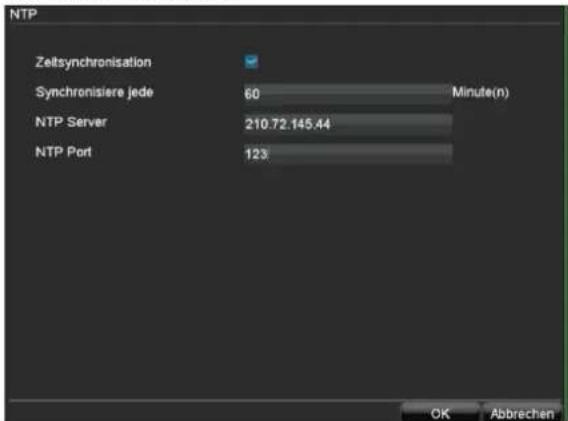

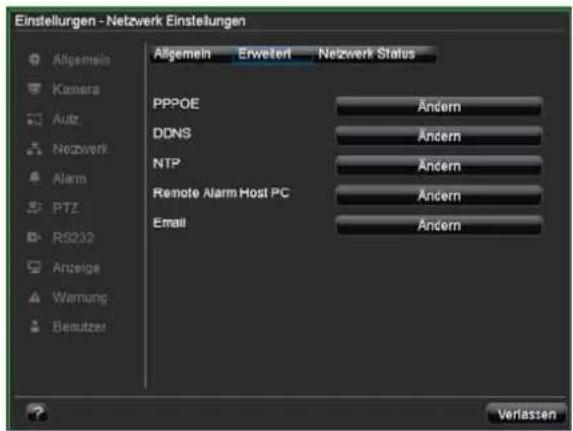

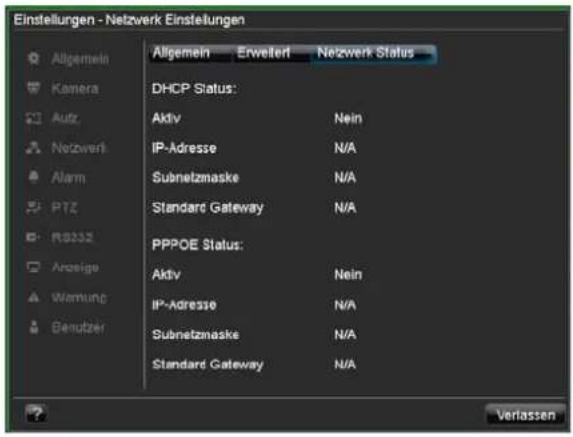

Netzwerk-Konfiguration 49

Alarm 53

Alarm-Übersicht 53

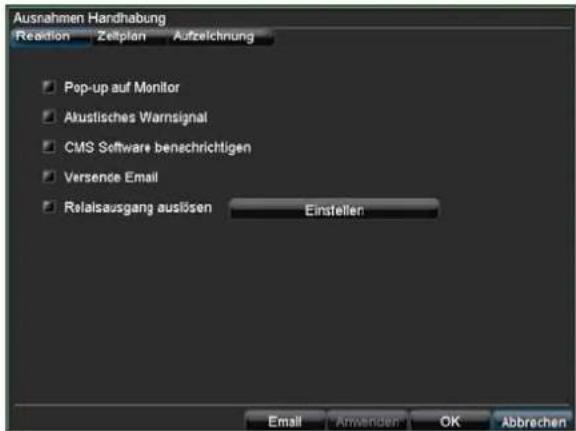

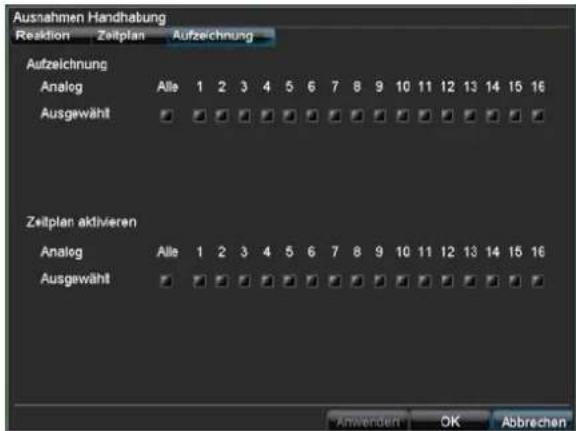

Alarmeingang....53

Relaisausgang 55

IP*Alarmmodul....55

Störungsbehebung 56

Gerät reinigen und pflege 56

Hinweis....56

Index....57

Technische Daten ....58

Entsorgen 60

Hinweis auf die Elektro- und Elektronik Altgeräte EG-Richtlinie....60

Hinweise zum Umgang mit Batterien....60

Wichtiger Hinweis zur Entsorgung von Batterien 60

Hinweis auf RoHS EG-Richtlinie....60

Glossar....61

Verwendete Fachbegriffe....61

Über das interne Festplattenlaufwerk....63

Kurzanleitung

Bevor Sie beginnen

Folgende Vorbereitungen sind zu treffen:

1. Beachten Sie Allgemeine Hinweise, Sicherheitshinweise sowie Ausführungen zum Aufstellen und Anschließen, siehe S. 9.
2. Prüfen Sie den Verpackungsinhalt auf Vollständigkeit und Beschädigung.
3. Legen Sie die Batterien in die Fernbedienung ein.

Hinweis

Beachten Sie die Ausführungen in der separaten Kurzanleitung.

Festplatte installieren

Warnung

Schalten Sie das Gerät aus und trennen Sie es vom Stromnetz! Achten Sie auf die nötige Erdung, um statische Entladung zu vermeiden.

1. Installieren Sie eine oder mehrere Festplatten, siehe separate Kurzanleitung.
2. Stellen Sie zunächst die Verbindung zur Hauptplatine mit dem roten Datenkabel her (kleiner Stecker).
3. Verbinden Sie das Stromkabel (großer Stecker, 5-adrig).
4. Überprüfen Sie die Steckverbindungen auf festen Sitz.
5. Schließen Sie das Gehäuse.

Hinweis

Benutzen Sie nur Festplatten, die für die Videoaufzeichnung und den 24/7 Betrieb freigegeben sind.

Anschlüsse herstellen

Hinweis

Mindestradius bei der Kabelverlegung beachten! Kabel nicht knicken!

1. Verbinden Sie die analogen Kameras mit den BNC-Anschlüssen 1 – 4/8/16.
2. Verbinden Sie die Audio-Anschlüsse.
3. Verbinden Sie die Sensoren mit den Alarmeingängen.
4. Verbinden Sie den Monitor mit dem VGA- oder BNC-Anschluss.
5. Verbinden Sie die Maus mit dem USB-Anschluss.
6. Stellen Sie den Netzanschluss her.
7. Schalten Sie das Gerät mit dem Netzschalter POWER an der Geräterückseite ein, die DVR Statusanzeige an der Gerätefront leuchtet.

Gerät konfigurieren

Hinweis

Beachten Sie die Ausführungen in der separaten Kurzanleitung.

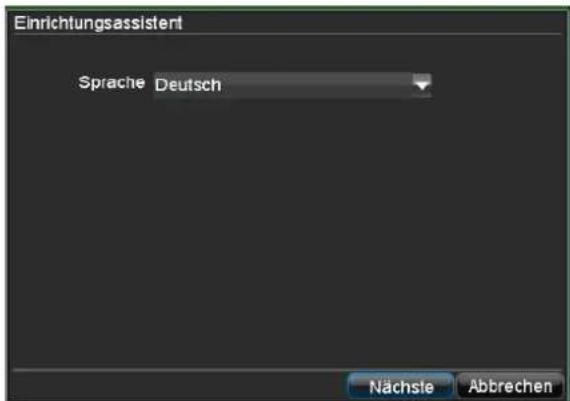

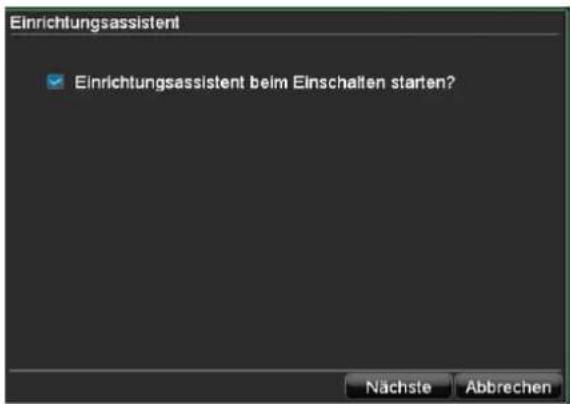

• Führen Sie die einzelnen Schritte des „Einrichtungsassistenten“ aus, siehe S. 18.
• Folgende Einstellungen werden nacheinander konfiguriert:
• Sprache der Bedieneroberfläche wählen
  • Einrichtung des Administrators
• Allgemeine Einstellungen (Datum, Uhrzeit ...)
• Festplattenverwaltung (Initialisierung etc.)
  • Aufzeichnungs-Einstellungen
  • Netzwerkeinstellungen

Hinweis

Nachträgliche Änderung von Datum bzw. Uhrzeit kann zu Datenverlust führen!

Hinweis

Informieren Sie sich auf der ABUS Homepage (www.abus-sc.com), ob neue Firmware Updates für dieses Gerät verfügbar sind und installieren Sie diese.

- Beachten Sie die Menü-Übersicht S. 32 sowie die Hinweise und Erläuterung zur grundlegenden Bedienung des Systems S. 13.

Beachten Sie die Erläuterungen zu:

Live-Darstellung	S. 20
Wiedergabe	S. 26
PTZ	S. 28
Datenexport	S. 35
Fehlersuche	S. 56

Wichtige Sicherheitshinweise

Symbolerklärung

Folgende Symbole werden in der Anleitung bzw. auf dem Gerät verwendet:

Symbol Signalwort Bedeutung

Warnung Warnhinweis auf Verletzungsgefahren oder Gefahren für Ihre Gesundheit.

Warnung Warnhinweis auf Verletzungsgefahren oder Gefahren für Ihre Gesundheit durch elektrische Spannung.

Wichtig Sicherheitshinweis auf mögliche Schäden am Gerät/Zubehör.

Hinweis Hinweis auf wichtige Informationen.

Folgende Auszeichnungen werden im Text verwendet:

Bedeutung

1.	...	Handlungsaufforderung/-anweisung mit festgelegter Reihenfolge der Handlungsschritte im Text
2.	...
•	...	Aufzählung ohne festgelegte Reihenfolge im Text bzw. Warnhinweis
•	...

Bestimmungsgemäße Verwendung

Verwenden Sie das Gerät ausschließlich für den Zweck für den es gebaut und konzipiert wurde! Jede andere Verwendung gilt als nicht bestimmungsgemäß! Dieses Gerät darf nur für folgende(n) Zweck(e) verwendet werden:

- Dieser Digitalrekorder dient in Kombination mit angeschlossenen Videosignalquellen (S/W und Farbkameras, IP-Kameras) und Videoausgabegeräten (CRT oder TFT Monitore) zur Überwachung von Objekten.

Hinweis

Die Datenspeicherung unterliegt länderspezifischen Datenschutzrichtlinien.

Weisen Sie Ihren Kunden bei der Installation auf das Vorhandensein dieser Richtlinien hin.

Allgemein

Vor der ersten Verwendung des Gerätes lesen Sie bitte die folgenden Anweisungen genau durch und beachten Sie alle Warnhinweise, selbst wenn Ihnen der Umgang mit elektronischen Geräten vertraut ist.

Warnung

Bei Schäden die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch.

Für Folgeschäden übernehmen wir keine Haftung!

Warnung

Bei Personen- und/oder Sachschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung.

In solchen Fällen erlischt jeder Garantieanspruch!

Bewahren Sie dieses Handbuch sorgfältig als zukünftige Referenz auf.

Wenn Sie das Gerät verkaufen oder weitergeben, händigen Sie unbedingt auch diese Anleitung aus.

Dieses Gerät wurde unter Einhaltung internationaler Sicherheitsstandards gefertigt.

Stromversorgung

• Betreiben Sie dieses Gerät nur an einer Stromquelle, die die auf dem Typenschild angegebene Netzspannung liefert.
• Falls Sie nicht sicher sind, welche Stromversorgung bei Ihnen vorliegt, wenden Sie sich an Ihr Energie-versorgungsunternehmen.

Warnung

Beugen Sie Datenverlust vor! Verwenden Sie das Gerät stets an einer Unterbrechungsfreien Stromversorgung USV mit Überspannungsschutz.

• Trennen Sie das Gerät von der Netzstromversorgung, bevor Sie Wartungs- oder Installationsarbeiten durchführen.
• Der Ein-/Aus-Schalter dieses Gerätes trennt das Gerät nicht vollständig vom Stromnetz.
• Um das Gerät vollständig vom Netz zu trennen, muss der Netzstecker aus der Netzsteckdose gezogen werden. Daher sollte das Gerät so aufgestellt werden, dass stets ein direkter und ungehinderter Zugang zur Netzsteckdose gewährleistet ist und der Stecker in einer Notsituation sofort abgezogen werden kann.

- Um Brandgefahr auszuschließen, sollte der Netzstecker vor einem längeren Nichtgebrauch des Gerätes grundsätzlich von der Netzsteckdose getrennt werden. Vor einem Sturm und/oder Gewitter mit Blitzschlaggefahr trennen Sie das Gerät bitte vom Stromnetz. Oder schließen Sie das Gerät an eine USV an.

Warnung

Niemals das Gerät selbst öffnen! Es besteht die Gefahr eines Stromschlags! Sollte es erforderlich sein, das Gerät zu öffnen, wenden Sie sich bitte an geschultes Fachpersonal oder Ihren Facherrichter.

- Der Einbau oder Umbau einer Festplatte sollte nur sollte nur von ausgebildetem Personal oder Ihrem Facherrichter erfolgen.

Warnung

Einbauten oder Modifikationen des Gerätes führen zum Garantieverlust, wenn diese nicht durch Fachpersonal erfolgen. Wir empfehlen den Einbau einer Festplatte durch einen Facherrichter durchführen zu lassen. Bei unsachgemäßem Einbau der Festplatte er- lischt die Garantie!

Überlastung/Überspannung

• Vermeiden Sie die Überlastung von Netzsteckdosen, Verlängerungskabeln und Adaptern, da dies zu einem Brand oder einem Stromschlag führen kann.
• Um Beschädigungen durch Überspannungen (Beispiel Gewitter) zu vermeiden, verwenden Sie bitte einen Überspannungsschutz.

Kabel

• Fassen Sie alle Kabel immer am Stecker und ziehen Sie nicht am Kabel selbst.
• Fassen Sie das Netzkabel niemals mit nassen Händen an, da dies einen Kurzschluss oder elektrischen Schlag verursachen kann.
• Stellen Sie weder das Gerät, Möbelstücke oder andere schwere Gegenstände auf die Kabel und achten Sie darauf, dass diese nicht geknickt werden, insbesondere am Stecker und an den Anschlussbuchsen.
• Machen Sie niemals einen Knoten in ein Kabel, und binden Sie es nicht mit anderen Kabeln zusammen.
• Alle Kabel sollten so gelegt werden, dass niemand darauf tritt oder behindert wird.

• Ein beschädigtes Netzkabel kann einen Brand oder elektrischen Schlag verursachen. Prüfen Sie das Netzkabel von Zeit zu Zeit.

• Verändern oder manipulieren Sie Netzkabel und Netzstecker nicht.

• Verwenden Sie keine Adapterstecker oder Verlängerungskabel, die nicht den geltenden Sicherheitsnormen entsprechen und nehmen Sie auch keine Eingriffe an den Strom- und Netzkabeln vor!

Aufstellort/Betriebsumgebung

• Stellen Sie das Gerät auf eine feste, ebene Oberfläche und stellen Sie keine schweren Gegenstände auf das Gerät.
• Das Gerät ist nicht für den Betrieb in Räumen mit hoher Temperatur oder Luftfeuchtigkeit (z. B. Badezimmer) oder übermäßigem Staubaufkommen ausgelegt.
• Betriebstemperatur und Betriebsluftfeuchtigkeit: -10 °C bis 55 °C, maximal 85 % relativer Feuchte. Das Gerät darf nur in gemäßigtem Klima betrieben werden.

Achten Sie darauf, dass

- immer eine ausreichende Belüftung gewährleistet ist (stellen Sie das Gerät nicht in Regale, auf einem dicken Teppich, auf ein Bett oder dorthin, wo Belüftungsschlitze verdeckt werden, und lassen Sie mindestens 10 cm Abstand zu allen Seiten);

- keine direkten Wärmequellen (z. B. Heizungen) auf das Gerät wirken;

- kein direktes Sonnenlicht oder starkes Kunstlicht auf das Gerät trifft;

- das Gerät nicht in unmittelbarer Nähe von Magnetfeldern (z. B. Lautsprechern) steht;

- keine offenen Brandquellen (z. B. brennende Kerzen) auf oder neben dem Gerät stehen;

- der Kontakt mit Spritz- und Tropfwasser und aggressiven Flüssigkeiten vermieden wird,

- das Gerät nicht in der Nähe von Wasser betrieben wird, insbesondere darf das Gerät niemals untergetaucht werden (stellen Sie keine mit Flüssigkeiten gefüllten Gegenstände, z. B. Vasen oder Getränke auf oder neben das Gerät);

- keine Fremdkörper eindringen;

- das Gerät keinen starken Temperaturschwankungen ausgesetzt wird, da sonst Luftfeuchtigkeit kondensieren und zu elektrischen Kurzschlüssen führen kann;

- das Gerät keinen übermäßigen Erschütterungen und Vibrationen ausgesetzt wird.

Fernbedienung

- Wenn das Gerät längere Zeit nicht betrieben wird, entnehmen Sie alle Batterien, da diese auslaufen und das Gerät beschädigen können.

Wartung und Pflege

Wartungsarbeiten sind erforderlich, wenn das Gerät beschädigt wurde, z. B. wenn Netzstecker, Netzkabel oder Gehäuse beschädigt sind, Flüssigkeit oder Gegenstände ins Innere des Gerätes gelangt sind, es Regen oder Feuchtigkeit ausgesetzt wurde, oder wenn es nicht einwandfrei funktioniert oder heruntergefallen ist.

- Trennen Sie das Gerät für Wartungstätigkeiten (z. B. Reinigen) vom Netz!

- Falls Sie Rauchentwicklung, ungewöhnliche Geräusche oder Gerüche feststellen, schalten Sie das Gerät sofort aus und ziehen Sie den Netzstecker aus der Steckdose. In diesen Fällen darf das Gerät nicht weiter verwendet werden, bevor eine Überprüfung durch einen Fachmann durchgeführt wurde.

- Lassen Sie alle Wartungsarbeiten nur von qualifiziertem Fachpersonal durchführen.

- Öffnen Sie niemals das Gehäuse des Gerätes oder des Zubehörs. Bei geöffnetem Gehäuse besteht Lebensgefahr durch einen elektrischen Schlag.

- Das Gehäuse des Gerätes und die Fernbedienung mit einem feuchten Tuch reinigen.

- Keine Lösungsmittel, Spiritus, Verdünnungen usw. verwenden; sie könnten die Oberfläche des Gerätes beschädigen.

- Keine der folgenden Substanzen verwenden:

- Salzwasser, Insektenvernichtungsmittel, chlor- oder säurehaltige Lösungsmittel (Salmiak), Scheuerpulver.

- Mit dem Baumwolltuch sanft über die Oberfläche reiben, bis diese vollständig trocken ist.

Warnung

Das Gerät arbeitet mit gefährlicher Spannung. Das Gerät darf daher nur durch autorisierte Fachleute geöffnet werden. Alle Wartungs- und Servicearbeiten müssen von autorisierten Unternehmen durchgeführt werden. Unsachgemäße Reparaturen können den Benutzer des Gerätes in Lebensgefahr bringen.

Zubehör

- Schließen Sie nur ausdrücklich dafür vorgesehene Geräte an. Andernfalls kann es zu Gefahrensituationen oder Schäden am Gerät kommen.

Inbetriebnahme

- Vor der ersten Inbetriebnahme alle Sicherheits- und Bedienhinweisung beachten!

- Öffnen Sie das Gehäuse nur zum Einbauen der Festplatte.

Warnung

Vergewissern Sie sich bei Installation in einer vorhandenen Videoüberwachungsanlage, dass alle Geräte von Netz- und Niederspannungsstromkreis getrennt sind!

Warnung

Nehmen Sie im Zweifelsfall die Montage, Installation und Verkabelung nicht selbst vor, sondern überlassen Sie dies einem Fachmann.

Unsachgemäße und laienhafte Arbeiten am Stromnetz oder an den Hausinstallationen stellen nicht nur Gefahr für Sie selbst dar, sondern auch für andere Personen.

Verkabeln Sie die Installationen so, dass Netz- und Niederspannungskreise stets getrennt verlaufen und an keiner Stelle miteinander verbunden sind oder durch einen Defekt verbunden werden können.

Kinder

- Elektrische Geräte nicht in Kinderhände gelangen lassen! Lassen Sie Kinder niemals unbeaufsichtigt elektrische Geräte benutzen. Kinder können mögliche Gefahren nicht immer richtig erkennen. Kleinteile können bei Verschlucken lebensgefährlich sein.

- Bewahren Sie die Batterien und Akkus für Kleinkinder unerreichbar auf. Wurde eine Batterie oder ein Akku verschluckt, muss sofort medizinische Hilfe in Anspruch genommen werden.

- Halten Sie auch die Verpackungsfolien von Kindern fern. Es besteht Erstickungsgefahr!

- Dieses Gerät gehört nicht in Kinderhände. Federnde Teile können bei unsachgemäßer Benutzung herausspringen und Verletzungen (z.B. Augen) bei Kindern verursachen.

Einführung

Sehr geehrte Kundin, sehr geehrter Kunde,

wir bedanken uns für den Kauf dieses Produkts.

Dieses Produkt erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien. Die Konformität wurde nachgewiesen, die entsprechenden Erklärungen und Unterlagen sind beim Hersteller (www.abus-sc.com) hinterlegt.

Um diesen Zustand zu erhalten und einen gefahrenlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten!

Lesen Sie sich vor Inbetriebnahme des Produkts die komplette Bedienungsanleitung durch, beachten Sie alle Bedienungs- und Sicherheitshinweise!

Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.

Bei Fragen wenden Sie sich an ihren Facherrichter oder Fachhandelspartner!

Haftungsausschluss

Diese Bedienungsanleitung wurde mit größter Sorgfalt erstellt. Sollten Ihnen dennoch Auslassungen oder Ungenauigkeiten auffallen, so teilen Sie uns diese bitte auf der Rückseite des Handbuchs angegebener Adresse mit. Die ABUS Security-Center GmbH übernimmt keinerlei Haftung für technische und typografische Fehler und behält sich das Recht vor, jederzeit ohne vorherige Ankündigung Änderungen am Produkt und an den Bedienungsanleitungen vorzunehmen. ABUS Security-Center ist nicht für direkte und indirekte Folgeschäden haftbar oder verantwortlich, die in Verbindung mit der Ausstattung, der Leistung und dem Einsatz dieses Produkts entstehen. Es wird keinerlei Garantie für den Inhalt dieses Dokuments übernommen.

Allgemeine Informationen

Um das Gerät richtig zu verwenden, lesen Sie dieses Benutzerhandbuch sorgfältig durch und bewahren Sie es zum späteren Gebrauch auf.

Dieses Handbuch enthält Anleitungen zur Bedienung und zur Wartung des Rekorders. Verständigen Sie zur Reparatur des Gerätes einen autorisierten Fachbetrieb.

Auspacken

Während Sie das Gerät auspacken, handhaben sie dieses mit äußerster Sorgfalt.

Verpackungen und Packhilfsmittel sind recyclingfähig und sollen grundsätzlich der Wiederverwertung zugeführt werden.

Wir empfehlen Ihnen:

Papier-, Pappe und Wellpappe bzw. Kunststoffverpackungsteile sollten in die jeweils dafür vorgesehenen Sammelbehälter gegeben werden.

Solange solche in Ihrem Wohngebiet noch nicht vorhanden sind, können Sie diese Materialien zum Hausmüll geben.

Bei einer eventuellen Beschädigung der Originalverpackung, prüfen Sie zunächst das Gerät. Falls das Gerät Beschädigungen aufweist, senden Sie dieses mit Verpackung zurück und kontaktieren Sie den Hersteller.

Lieferumfang

• ABUS Digitalrekorder
- Netzkabel
- SATA-Kabel und Schrauben für Festplatten
- Halterung und Schrauben für Server-Schrank
- Software CD
- Benutzerhandbuch
- Kurzanleitung

Systembedienung

Allgemeines

Sie können das Gerät folgendermaßen steuern:

• Bedienelemente an der Gerätefront
• Fernbedienung
• USB-Maus

Bedienelemente am Gerät

i Hinweis

Beachten Sie die Übersicht auf S. 3.

Nr.	BezeichnungFunktion
1	Rekorder-Bedientasten:MENU:Hauptmenü aufrufenTastenton ein-/ausschalten (5 s drücken)REC:Menü für die manuelle Aufzeichnung aufrufen PLAY:Wiedergabe-Menü öffnenZOOM+:Bildausschnitt im PTZ-Modus vergrößern ZOOM:-Bildausschnitt im PTZ-Modus verkleinernVideoausgang im Live-Modus umschalten:Monitor – Spot Monitor oder Video Out – Video Spot Out (Zoom- drücken, danach die OK Taste)FOCUS+:Fokuseinstellung im PTZ-ModusFOCUS:-Fokuseinstellung im PTZ-ModusIRIS+:Öffnen der IrisIRIS:-Schließen der Iris im PTZ-ModusPTZ:Aktivierung der PTZ-SteuerungMODEBildschirmansichten wechselnKEYLOCKSteuertasten sperren
2	USB-Anschlüsse:für externe USB 2.0-Geräte (z.B. Maus, externe Festplatte oder DVR Brenner)

Nr.	BezeichnungFunktion
3	Kamera-Auswahltasten 1, 2, 3, ...:Anzeige des Kamerastatus:Weiß leuchtend: Kamera ist angeschlossen.Blau leuchtend: Angeschlossene Kamera zeichnet aufNicht beleuchtet: Keine Kamera angeschlossenin der Live-Darstellung:Kamera auswählen und in Vollbildansicht darstellen
4	Navigationskreuz:bei der Wiedergabe:▲, ▼ Geschwindigkeit einstellen◀, ▶ Voriger/nächster Tagin der Live-Darstellung:Kanalwahlin Menüs:NavigierenOK-Taste5 Sekunden gedrückt halten, um das Gerät ein- bzw. auszuschaltenAuswahl bestätigen,Checkbox' aktivieren/deaktivierenBei der Wiedergabe:PLAY/PAUSELangsame/schnelle Wiedergabe:Normale Wiedergabegeschwindigkeit
5	Jog-Shuttle:bei der Wiedergabe:Außenring (Shuttle Ring) für langsame oder schnelle WiedergabeInnenring um einzelne Frames wiederzugebenin Menüs:Innenring bewegt Cursor nach oben/untenAußenring bewegt Cursor nach links/rechts in der Live-Darstellung:Kanalwahl
6	DVR Status LED:Anzeige des Gerätestatus:Leuchtet dauerhaft weiß: Systemstatus OKBlinkt weiß: Systemstatus OK, Aufzeichnungseinstellungen hinterlegt, Überwachungsmodus aktivLeuchtet dauerhaft blau: Mindestens eine Kamera zeichnet aktuell aufLeuchtet dauerhaft rot: Systemwartung notwendig
7	IR-Empfänger:für die Fernbedienung

Anschlüsse an der Rückseite

i

Hinweis

Beachten Sie die Übersicht auf S. 3.

Nr.	BezeichnungFunktion
8	MAIN: Videoausgang BNCBei Nutzung des VGA Anschlusses:Freidefinierbare Ansicht einstellbar(kein OSD sichtbar).VGA-Anschluss wird nicht benutzt:das Hauptvideo-Signal wird ausgegebenVIDEO SPOT OUT: Videoausgang BNCDas Video Spot-Video-Signal wird als Vollbildausgegeben.
9	VIDEO IN: BNC-Kameraeingänge
10	AUDIO IN: Cinch-Eingänge.Zugeordnet den Kameraeingängen 1 - 4
11	LINE IN:Audioeingang Cinch(Wird nicht aufgezeichnet, nur per Netzwerkübertragen)AUDIO OUT:Audioausgang Cinch(synchronisiert mit Video-Ausgang)
12	RS-232: Serieller Anschluss – nicht funktionsfähig
13	VGA:Monitoranschluss VGA (9 Pin), Videoausgangssignal
14	LAN:Ethernet-LAN Anschluss
15	LOOP OUT:Anschluss für durchgeschliffene Videosignale(Kabel separat erhältlich)
16	ALARM IN:RS485 Anschluss für PTZ KamerasMax. 16 AlarmeingängeALARM OUT:Max. 4 Relaisausgänge
17	12 VDC Stromanschluss und Netzschalter:100-240 VAC, 50-60 Hz
18	Anschluss für Erdungsleitung

Bedienelemente der Fernbedienung

i

Hinweis

Beachten Sie die Grafik der Fernbedienung auf S. 4.

Nr.	BezeichnungFunktion
21	DEV:Fernbedienung mit der Geräte-ID zuordnen
22	Alphanumerische Tasten:Kamera (Kanal) in der Liveansicht auswählenEingabe Buchstaben, Ziffern in Eingabefeldern
23	A:Eingabe ändern (Groß/Klein, Symbole, Ziffern)
24	PLAY:Wiedergabe starten
25	VOIP:Nicht belegt
26	PREV:Bildschirmdarstellung in der Liveansicht ändern
27	Navigationstasten:bei der Wiedergabe:▲, ▼Geschwindigkeit einstellen◀, ▶Voriger/nächster Tagin der Live-Darstellung:Kamera auswählen (Kanalwahl)in Menüs:Navigieren
28	ESC:Nicht belegt
29	nicht belegt
30	nicht belegt
31	Zoom+:Bildausschnitt im PTZ-Modus vergrößern
32	F1:in ListenfeldernAuswahl alle Optionen
33	Zoom-:Bildausschnitt im PTZ-Modus verkleinern
34	F2:durch TABs schalten
35	IRIS-: Im PTZ-Modus:Schließen der Iris
36	Focus-: Im PTZ-Modus:Bildausschnitt im PTZ-Modus verkleinern
37	IRIS+: Im PTZ-Modus:Öffnen der Iris
38	Focus+: Im PTZ-Modus:Bildausschnitt im PTZ-Modus vergrößern
39	◀II: Pause / Wiedergabe rückwärts
40	■: Wiedergabe stoppen
41	PTZ:PTZ-Steuerung einschalten
42	Enter-Taste ▶II:Auswahl bestätigen, ‘Checkbox’ aktivieren/deaktivierenBei der Wiedergabe:PLAY/PAUSESingle Play Modus:einzelnen Frame weiterschalten
43	MENU:Hauptmenü aufrufenTastenton ein-/ausschalten (5 s drücken)
44	REC:Manuelle Aufzeichnung öffnen/starten
45	INFO:In der Liveansicht zu anderem Monitor um-schalten
46	EDIT:Allgemein:Texteingaben aktivieren, in Textfeldern Leer-zeichen
47	POWER:Ein-/Ausschalten (5 Sekunden gedrückt halten)

Bedienung mit der Maus

i

Hinweis

Die weitere Beschreibung in dieser Bedienungsanleitung erfolgt mit der Maus.

Das Gerät ist zur Verwendung mit einer USB-Maus geeignet. Verbinden Sie die Maus mit dem USB-Anschluss.

Taste	Funktion
links	Einzelklick:Auswahl im Menü, Aktivierung eines Eingabefeldes bzw. eines TABsDoppelklick:Wechseln der Bildschirmdarstellung Einzelbild-Mehrfachbilder bei Live-Darstellung und WiedergabeKlicken und Ziehen:im PTZ-Modus: Steuern der KamerasEinrichten von Alarm-Bereichen bzw. Zonen
rechts	Einzelklick:Aufrufen des Popup-Menüs
Scroll-Rad	In der Live-Darstellung:vorige/nächste Kamera einblendenIm Menü:durch die Menüs scrollen

Bildschirmtastatur

Wenn Sie mit der Maus auf ein Texteingabefeld klicken, erscheint die Bildschirmtastatur:

Die Tasten haben die identische Funktion einer Computer-Tastatur.

- Um ein Zeichen einzugeben, klicken Sie mit dem linken Mauszeiger darauf.

- Um die Eingabe abzuschließen, klicken Sie auf Enter.

- Um das Zeichen vor dem Cursor zu löschen, klicken Sie auf ←.

- Um zwischen Groß- und Kleinschreibung zu wechseln, klicken Sie auf das umrahmte a. Die aktive Einstellung wird oberhalb der Tastatur angezeigt.

- Um eine Eingabe abzubrechen oder das Feld zu verlassen, klicken Sie auf ESC.

Gerät starten

Achtung

Das Gerät darf nur an die auf dem Typenschild angegebene Netzspannung angeschlossen werden!

Verwenden Sie zur Sicherheit eine Unterbrechungsfreie Stromversorgung USV.

Wenn das Gerät an die Stromversorgung angeschlossen und der Hauptschalter an der Geräterückseite eingeschaltet ist, leuchtet die DVR Status LED.

1. Während des Startvorgangs führt das Gerät einen Selbsttest durch.

2. Abschließend erscheint der Einrichtungsassistent. Beenden Sie diesen, um zur Live-Darstellung zu gelangen.

Gerät ausschalten, sperren, neu starten

Klicken Sie im Hauptmenü auf Herunterfahren. Die Übersicht erscheint.

Herunterfahren Sperren Herunterfahren Neustart Abbrechen

1. Wählen Sie zum Ausschalten die Option Herunterfahren und bestätigen Sie die Abfrage mit Ja. Das Gerät wird ausgeschaltet.

- Während des Ausschaltvorgangs keine Taste drücken!

1. Wählen Sie zum Sperren des Systems das linke Symbol Sperren. Die Benutzeroberfläche ist gesperrt, um in das Menü zu gelangen, ist die Eingabe eines Kennwortes notwendig.

2. Wählen Sie zum Neustart das rechte Symbol Neustart. Das Gerät führt einen Neustart durch.

Gerät einschalten

- Taste OK drücken und 5 Sekunden gedrückt halten, um das Gerät wieder einzuschalten.

Statusanzeigen

Allgemeines

Folgende Statusanzeigen informieren Sie über den Betriebszustand:

• LEDs an der Gerätefront
- Akustische Signaltöne,
- Icons (Anzeigeelemente) auf dem Monitor.

i

Hinweis

Beachten Sie die Ausführungen in der separaten Kurzanleitung.

DVR Status LED

Zustand Funktion
leuchtet dauerhaft weiß	Systemstatus OK
Blinkt weiß	Systemstatus OK, Aufzeichnungseinstellungen hinterlegt, Überwachungsmodus aktiv
Leuchtet dauerhaft blau	Mindestens eine Kamera zeichnet aktuell auf
Leuchtet dauerhaft rot	Systemwartung notwendig

Kamera-Auswahltasten Status LED

Zustand Funktion
Aus Keine Kamera angeschlossen
leuchtet dauerhaft weiß	Kamera angeschlossen
leuchtet dauerhaft blau	Kamera zeichnet aktuell auf

Anzeigen am Monitor

Das Gerät zeigt Datum und Uhrzeit, den Kameranamen und ob eine Aufzeichnung stattfindet.

• Daueraufzeichnung: „blaues R“
- Ereignisaufzeichnung: „rotes R“

Einrichtungsassistent

System einrichten

Der Einrichtungsassistent führt Sie durch die notwendigen Grundeinstellungen des Systems. Danach ist der DVR zur Aufnahme und Überwachung eingerichtet.

Hinweis

Sämtliche Detaileinstellungen finden Sie im Gerätemenü, siehe Übersicht auf S. 32.

Nach dem erstmaligen Einschalten erscheint die Sprach-Auswahl:

Einrichtungsassistent Sprache Deutsch Nächste Abbrechen

1. Klicken Sie in das Eingabefeld und wählen Sie Ihre Sprache aus der Liste. Zum Fortfahren auf Nächste klicken. Folgende Abfrage erscheint:

Einrichtungsassistent Einrichtungsassistent beim Einschalten starten? Nächste Abbrechen

- Klicken Sie auf Nächste, um den Assistenten zu starten.

Hinweis

Nachdem das System eingerichtet ist, können Sie die „Checkbox“ deaktivieren, das Häkchen wird ausgeblendet und der Assistent nicht mehr automatisch gestartet.

Administrator einrichten

Warnung

Notieren Sie sich das Admin-Passwort. Voreingestellt ist

„1 2 3 4 5“.

Einrichtungsassistent Admin Password ***** Neues Admin Password Neues Password Bestätigen Zurück Nächste

1. Klicken Sie in das Eingabefeld und geben Sie das Admin Passwort ein.
2. Um ein neues Passwort zu vergeben, aktivieren Sie die „Checkbox“ vor Neues Admin Passwort.
3. Geben Sie das neue Passwort ein und bestätigen Sie Ihre Eingabe im Feld darunter.
4. Klicken Sie auf Nächste.

Allgemeine Einstellungen

1. Klicken Sie im nächsten Fenster auf Eingabe.

Allgemeine Einstellungen Allgemein Sommerzeit Einstellungen Weitere Einstellungen Sprache Deutsch Video Standard PAL VGA Aufizsung 1024"768/60HZ Zeitzone (GMT+01:00) Amsterdam, Berlin Datumstomat TT-MM-JJJJ Systemzeit 07-09-2010 10 : 4 : 11 Maus Zeigergeschw. Passwort aktivieren Amendash OK Abbrechen

1. Geben Sie die Systemzeit bestehend aus Datum und Uhrzeit ein. Klicken Sie zur Übernahme der Daten auf Anwenden. Beenden Sie die Einstellung mit OK und klicken Sie auf Nächste.

Festplattenverwaltung

1. Klicken Sie auf Eingabe.

Festplatten Verwaltung Allgemein Kameras zu Festplattengruppe hinzufügen Label Speicher Ausgewählt Eigenschaften Typ Freier Speiche Grup 1 232.89GB Normal RW Lokal 227GB 1 2 74.53GB Ruhend RW Lokal 73GB 1 Hinzufügen Eiffernan Einstellen Initialisiere Abbrechen

1. Um eine neue Festplatte einzurichten, aktivieren Sie die „Checkbox“ und klicken Sie dann auf Initialisiere.

Warnung

Dabei werden alle darauf befindlichen Daten gelöscht!

1. Bestätigen Sie die Sicherheitsabfrage mit OK. Die Festplatte wird für die Verwendung eingerichtet. Der Fortschritt wird mit dem Statusbalken angezeigt.

2. Beenden Sie die Einstellung mit OK und klicken Sie auf Nächste.

Aufzeichnungseinstellungen

1. Klicken Sie auf Eingabe.

2. Wählen Sie im TAB Allgemein die Kamera aus und legen Sie Einstellungen fest.

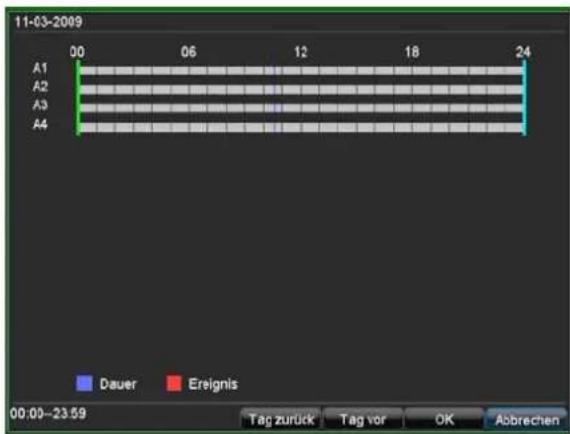

3. Klicken Sie auf den TAB Zeitplan und auf die Schaltfläche Bearbeiten.

Kategorie: Kategorie 1 Name: Pruning 1 04 26 12 19 24 M D B D F E S C Clarity Driving G & A Norm Color Kategorie each Aa Kategorie Translation

Automotive Handset Control Panel 2000 - Production Design 1. 0 - 0.0 - 0.0 - 0.0 - 0.0 - 0.0 2. 0 - 0.0 - 0.0 - 0.0 - 0.0 - 0.0 3. 0 - 0.0 - 0.0 - 0.0 - 0.0 - 0.0 4. 0 - 0.0 - 0.0 - 0.0 - 0.0 - 0.0 5. 0 - 0.0 - 0.0 - 0.0 - 0.0 - 0.0 6. 0 - 0.0 - 0.0 - 0.0 - 0.0 - 0.0 7. 0 - 0.0 - 0.0 - 0.0 - 0.0 - 0.0 8. 0 - 0.0 - 0.0 - 0.0 - 0.0 - 0.0 Figure size: Details (Block)... OK Cancel

1. Aktivieren Sie die „Checkbox“ Zeitplan aktivieren und Gesamter Tag. Damit ist die Aufzeichnung für den ganzen Tag eingeschaltet.

2. Beenden Sie die Einstellung mit OK. Die Einstellungen werden in der Zeitplanübersicht farbig dargestellt.

3. Um diesen Zeitplan auf andere Kameras zu übertragen, wählen Sie die Kamera aus (oder Alle, um alle Kameras mit den gleichen Parametern zu versehen) und bestätigen Sie mit Kopiere.

4. Beenden Sie die Einstellung mit OK und klicken Sie auf Nächste.

Netzwerkeinstellungen

1. Klicken Sie auf Eingabe.

Mark Einstellungen Allgemein Enveitert Netzwerk Status Netzwerkkarte 10M/100M Auto DHCP IP-Adresse 192 .168 .0 .225 Subnetzmaske 255 .255 .255 .0 Standard Gateway 192 .168 .0 .1 Bevorzugter DNS Server 192 .168 .0 .1 Alternativer DNS Server MAC Adresse 00:40:35:ba:c6:80 Netzwerkunterbrechung melden Anwenden OK Verlassen

Hinweis

Erfragen Sie beim zuständigen Netzwerk-Administrator, ob Sie DHCP wählen können oder die IP-Adresse und die weiteren Einstellungen manuell vornehmen müssen.

1. DHCP aktiv: wenn im Netzwerk-Router DHCP eingerichtet ist, aktivieren Sie die „Checkbox“ DHCP. Sämtliche Netzwerkeinstellungen werden dann automatisch vorgenommen

2. DHCP nicht aktiv: geben Sie die Daten manuell ein (IP-Adresse, Subnetz-Maske sowie das standardmäßig eingestellte Gateway = IP-Adresse des Routers).

Eine typische Adressvergabe könnte folgendermaßen aussehen:

• IP-Adresse: 192.168.0.50
• Subnetzmaske: 255.255.255.0
• Standardgateway: 192.168.0.1
• Primärer DNS: 192.168.0.1

1. Beenden Sie die Einstellung mit OK und klicken Sie auf Nächste.

Liveansicht

Überblick

Die Liveansicht startet automatisch nach dem Einschalten des Gerätes.

Durch mehrmaliges Drücken der Taste Menu gelangen Sie ebenso zur Liveansicht zurück.

In der Kopfzeile befinden sich die Menüs

• Hauptmenü
  • Wiedergabe und
• PTZ.

Rechts befindet sich das Popup-Menü der Ansichten.

Rechts ist das Datum und die Uhrzeit dargestellt.

• Um das Popup-Menü der Ansichten zu öffnen, klicken Sie im Menübalken oben rechts auf das Symbol des Rechtecks.
• Um durch die verschiedenen Ansichten zu schalten, klicken Sie auf eines der Symbole.

Im Hauptbildschirm werden die Signale der angeschlossenen Kameras dargestellt.

- Mit Doppelklick der linken Maustaste können Sie das jeweilige Kamerabild als Vollbild darstellen oder wieder zu ursprünglichen Ansicht zurückschalten.

Statussymbole

- Folgende Symbole werden je nach Betriebsstatus des Gerätes dargestellt:

Symbol	Bedeutung
	Ereignis erkanntBewegungserkennung, Alarmauslösung durch Sensor, HDD Fehler,...
RR	rot: AufzeichnungEreignis-Aufzeichnungblau: AufzeichnungDauer-Aufzeichnung

Popup-Menü bei Mausbedienung

Hinweis

Drücken Sie die rechte Maustaste, während der Mauszeiger über einem Live-Bild befindet.

Folgende Einstellungen sind möglich, der Pfeil nach rechts zeigt, dass sich ein Untermenü zur Auswahl öffnet:

Einzelansicht Mehrfachansicht Nächste Kamera Sequenzanzeige Digitaler Zoom PTZ Wiedergabe Menü

Einzelansicht Vollbild der gewählten Kamera
Mehrfachansicht	Verschiedene Kameralayouts
Nächste Kamera	Darstellung der nächsten Kamera(s)
Sequenzanzeige	Startet die Kamerasequenz
Digitaler Zoom Vergrößern des Bildausschnitts
PTZ PTZ-Modus aktivieren
Wiedergabe zur Wiedergabe wechseln
Menü Öffnet das Hauptmenü

i

Hinweis

Sequenzanzeige:

Legen Sie in den Anzeige-Einstellungen die Sequenzverzögerung für die Darstellung fest.

Digitaler Zoom

Diese Funktion öffnet ein vierfach vergrößertes Bild.

ABUS

• Klicken Sie mit der linken Maustaste im kleinen Bildfenster und verschieben Sie den Markierungsrahmen bei gedrückter Maustaste.
• Der gewählte Ausschnitt wird digital vergrößert.
• Zum Beenden: Zuerst Rechtsklick und dann Linksklick auf Verlassen.

Einstellungen

Hinweis

Die Liveansicht kann folgendermaßen eingestellt werden.

Öffnen Sie das Hauptmenü und klicken Sie auf Einstellungen und dann Anzeige:

Einstellungen - Anzeige Einstellungen Allgemein Kamera Aufz. Netzwerk Alarm PTZ RS232 Anzeige Wannung Denutzer Videoausgang Modus Sequenzverzögerung Kamera Anordnung Audioausgang aktivieren Ereignis anzeigen auf Anzelgecauer bei Ereignis MAIN 4 * 4 Keine Umschaltung Äncern Video Spot Out 3Sek Anwenden OK Verlassen

Videoausgang VGA, MAIN, VIDEO SPOT OUTWählt den Anschluss aus, an dem die Einstellungen geändert werden.
Modus Verschiedene Kameralayouts
Sequenzverzögerung	Umschaltzeit zwischen den einzelnen Kameras bei Sequenzanzeige
Kamera Anordnung	Kameraanordnung in der Liveansicht
Audioausgang aktivieren	Audioausgabe des Videoausgangs aktivieren/deaktivieren. Das Audio-signal wird nur ausgegeben, wenn der entsprechende Kameraeingang als Vollbild dargestellt wird.
Statusleiste anzeigen	ABUS Statusleiste im Livebild aus-blenden – einblenden bei Mouse-Over.
Ereignis anzeigen auf	Monitor für die Ausgabe von Ereignissen zuweisen
Anzeigedauer bei Ereignis	in Sekunden, die das Ereignis auf dem zugewiesenen Monitor angezeigt wird.
Nachalarm Anzeigedauer	in Sekunden, die das Ereignis nach dem Auslösen des Alarm angezeigt wird.

Hinweis

VGA-Monitor angeschlossen

Ein angeschlossener VGA-Monitor wird beim Start automatisch erkannt. Das Hauptvideosignal wird mit Audio auf dem VGA-Monitor ausgegeben. Der BNC-Ausgang Video Spot Out zeigt die Kameras als Vollbild in Sequenz an.

Ist beim Start das VGA-Kabel nicht am Monitor angeschlossen, wird das Hauptvideosignal am BNC-Anschluss Main ausgegeben. Schließen Sie das VGA-Kabel an und starten Sie den Rekorder erneut um die automatische Erkennung durchzuführen.

Kein VGA-Monitor angeschlossen:

Am BNC-Anschluss Main wird das Hauptvideo-signal ausgegeben. Der BNC-Ausgang Video Spot Out zeigt die Kameras als Vollbild in Sequenz an.

Kameraausgang einstellen

Sie können maximal 16 Kameras in der Liveansicht gleichzeitig einstellen.

1. Klicken Sie auf Ändern:

Kamera Anordnung Modus 4 X 4 1 A1 2 A2 3 A3 4 A4 5 A5 6 A6 7 A7 8 A8 9 A9 10 A10 11 A11 12 A12 13 A13 14 A14 15 A15 16 A16 OK Abbrechen

1. Wählen Sie den Darstellungs-Modus aus.

2. 1 × 1

3. 2×2

4. 3 x 3, die Übersicht verändert sich entsprechend Ihrer Einstellung.

5. Mit den Navigationstasten weisen Sie dem jeweiligen Bildschirmausschnitt das gewünschte Kamerasignal zu.

• Die Einstellung X bedeutet, dass diese Kamera nicht gezeigt wird.

1. Klicken Sie auf OK, um die Einstellung zu übernehmen.

i

Hinweis

Die Ausgabe am Spotmonitor erfolgt nur in der Vollbildansicht.

Aufzeichnung

Einrichten

Öffnen Sie das Hauptmenü und klicken Sie auf Einstellungen und dann Aufzeichnung:

Einstellungen - Aufzeichnungs Einstellungen Allgemein Enweiterl Zetplan Kamera Analog 1 Stream Stream 1 (Daueraufz.) Stream Typ Video & Audio Auflösung CIF Bitraten Typ Variable Video Qualität++++ Diterate 25(PAL)/30(NTSC) Max. Bitrate (Kbps) 512 Freier Wert Weitere Einstellungen Ändern Kopiere nach Alle Kopiere Anwerten OK Verlassen

Allgemeine Einstellungen

Im TAB Allgemein stehen folgende Einstellungen zur Verfügung:

Kamera	Einzustellende Kamera
Stream	Stream 1: Eigenschaften für Dauer-aufzeichnungStream 2: Eigenschaften für Ereignis-aufzeichnungStream 3: Eigenschaften für die Netzwerkübertragung
Stream Typ	VideoVideo und Audio
Auflösung	4 CIF, DCIF, 2CIF, CIF, QCIF
Bitraten Typ	Allgemein gilt: je höher die Bitrate,desto größer der Speicherplatz-Bedarf!Variabel:Statisches Bild – niedrige Bitrate Dynamisches Bild – hohe BitrateKonstant:Bitrate gleichbleibend (mit maximaler Bitrate)
Video Qualität	verschiedene Qualitätsstufen+: niedrige Qualität+++++: hohe Qualität
Bildrate	Anzahl der Bilder, die pro Sekunde gespeichert werden. Die maximale Anzahl ist abhängig von der eingestellten Aufnahme-Auflösung.
Max. Bitrate	bestimmt die maximale Bitrate bei Bit-raten Typ = konstant

Weitere Einstellungen	Detaileinstellungen
Voralarm Aufzeichnung	Zeit in Sekunden, die vor einem Alarm aufgezeichnet wird
Nachalarm Aufzeichnung	Zeit in Sekunden, die nach einem Alarm aufgezeichnet wird
Aufzeichnungs Verfallzeit	Zeit in Tagen, nach denen die Aufzeichnung um 0:00 Uhr automatisch gelöscht wird. Das Ereignis bleibt in der Logdatei erhalten. Wert 0: Aufzeichnungen werden nicht automatisch gelöscht
Audio Speichern	Audio Aufzeichnung ja/nein
Kopiere nach	Gewählte Einstellungen auf andere Kameras übertragen (alle oder ausgewählte)

1. Wählen Sie die Kamera aus.
2. Wählen Sie den Stream aus, für den Sie die Eigenschaften festlegen möchten:
3. Stream 1 (Dauer)
4. Stream 2 (Ereignis) bzw.

5. Stream 3 (Netzwerk).

6. Legen Sie die Aufzeichnungsparameter für den jeweiligen Stream fest, siehe Tabelle.

7. Wählen Sie unter Weitere Einstellungen die Zeitdauer für Voralarm, Nachalarm etc.

- Wählen Sie bei Kopiere nach auf welche Kameras Sie die Einstellungen kopieren möchten und bestätigen Sie mit Kopiere.

Erweiterte Einstellung

Im TAB Erweitert legen Sie fest, ob bei voller Festplatte ältere Aufzeichnungen überschrieben werden.

Zeitplan

Mittels des Zeitplans werden die Aufzeichnungszeiten bzw. „Auslöser“ (Aufzeichnungstyp) für die Kameras eingerichtet. Klicken Sie auf den TAB Zeitplan:

Einstellungen - Aufzeichnungs Einstellungen Allgemein Kaineira Auto Netzwert Alarm PTZ R3222 Anzeige Warnung Benutzer Kamera Analog 1 00 06 12 18 24 Mo Di Mi Do Fr Sa So Dauer Beweg. B & A Alarm Keine Kopiere nach Alle Kopiere Bearbeiten Verlassen

Im OSD sehen Sie von links nach rechts die Stunden des jeweiligen Tages (die von oben nach unten angeordnet sind). Unter den Tagen sehen Sie die farbige Legende, d.h. im eingerichteten Zeitplan werden die Aufzeichnungszeiträume farblich der getroffenen „Auslöser“ sprich Aufzeichnungstypen.

Farbsymbol Legende
Blau Dauer: Zeitraum in Stunden
Grün Bewegungserkennung
Hellblau	Bewegungserkennung und Alarm-auslöser
Rot Alarm
Grau Keine Auswahl
Grün & Rot Bewegung oder Alarm

1. Wählen Sie die einzurichtende Kamera aus und klicken Sie dann auf Bearbeiten:

Ausnahmen Handhabung Kamera ausgelöst Zeitplan Verarbeiten Zeitplan Mo 1 0 0 24 0 2 0 0 0 0 3 0 0 0 0 4 0 0 0 0 5 0 0 0 0 6 0 0 0 0 7 0 0 0 0 8 0 0 0 0 Kopiere nach Gesamte Woche Kopiere Anwenden OK Abbrechen

1. Aktivieren Sie die Checkbox Zeitplan aktivieren.
2. Definieren Sie im Pulldown-Menü bei Tage entweder den einzustellenden Tag oder wählen Sie Gesamte Woche.
3. Aktivieren/deaktivieren Sie Gesamter Tag. Ist Gesamter Tag aktiv, können keine definierten Zeiten eingegeben werden, die Einstellung gilt dann für den gesamten Tag.
4. Wenn Sie zeitabhängige Einstellungen treffen wollen, deaktivieren Sie Gesamter Tag.
5. Geben Sie im Pulldown-Menü den Typ der Aufzeichnung an:

• Dauer
• Bewegungserkennung
- Alarm
• Bewegungserkennung oder Alarm
• Bewegungserkennung und Alarm

1. Sie können bei zeitabhängiger Einstellung maximal 8 Zeitraster definieren, jeweils von 00:00 – bis 00:00; die Zeiten der einzelnen Raster dürfen sich nicht überlappen.

i Hinweis

Mit der Dauer definieren Sie Zeitfenster, in denen aufgezeichnet wird.

Die anderen „Auslöser“ wie Bewegungserkennung und/oder Alarm schalten nur bei Eintreten dieser „Auslöser“ die Aufzeichnung ein.

- Im TAB Zeitplan können Sie die Kamera-Einstellungen kopieren und damit für andere Kameras übernehmen:

- Wählen Sie bei Kopiere nach die gewünschte Kamera aus oder wählen Sie Alle und bestätigen Sie mit Kopiere.

1. Beenden Sie Ihre Einstellungen im Aufzeichnungsbildschirm mit OK.

Manuelle Aufzeichnung

1. Drücken Sie die REC-Taste, um eine manuelle Aufzeichnung zu starten:

Manuelle Aufzeichnung Analog Alle 1 2 3 4 5 6 7 8 Ausgewählt ON ON ON ON ON ON ON ON 9 10 11 12 13 14 15 16 ON ON ON ON ON ON ON ON Abbrechen

1. Wählen Sie die Kamera aus, um die manuelle Aufzeichnen zu starten. Klicken Sie dazu in den Schaltknopf.

i Hinweis

Klicken Sie auf Alle, um alle angeschlossenen Kameras aufzuzeichnen.

Wiedergabe

Allgemeines

Die Wiedergabe kann auf drei verschiedenen Wegen erfolgen:

• Über Ereignissuche im Hauptmenü,
  • aus der Livedarstellung bzw.
  • über die Logdatei im Wartungsmenü.

i Hinweis

Die Tasten „Vorheriger/Nächster Datei/Tag/Ereignis“ sind je nach Wiedergabemodi wie folgt belegt:

Normale Wiedergabe:

Beim drücken einer der Tasten wechselt die Wiedergabe zum vorherigen/nächsten Tag.

Ereignissuche:

Beim drücken einer der Tasten wechselt die Wiedergabe zum vorherigen/nächsten Ereignis.

Datenexport:

Beim drücken einer der Tasten wechselt die Wiedergabe zur vorherigen/nächsten Datei.

Der Wiedergabe-Bildschirm

Die Wiedergabe wird über das Kontrollfeld gesteuert:

ABUS Kameras Analog Analog Kamera 01 Kamera 02 Kamera 03 Kamera 04 Kamera 05 Kamera 06 Kamera 07 Kamera 08 Kamera 09 Kamera 10 Kamera 11 Kamera 12 Kamera 13 Juni • • 2010 • So Mo Di Mi Do Fr Sa 1 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 Wiedergabe 22-06-2010 00:00:00 00:00 04:00 08:00 12:00 15:00 20:00 3

Nr.	Bereich
1	laufende Wiedergabe mit Datum und Uhrzeit
2	Kamera zur Wiedergabe auswählen
3	Kalender mit Typ der Aufzeichnung (siehe rechts)
4	Kontrollfeld mit Zeitachse

Steuerung über Kontrollfeld

Das Kontrollfeld dient zur Steuerung der laufenden Wiedergabe. Die Symbole haben folgende Bedeutung:

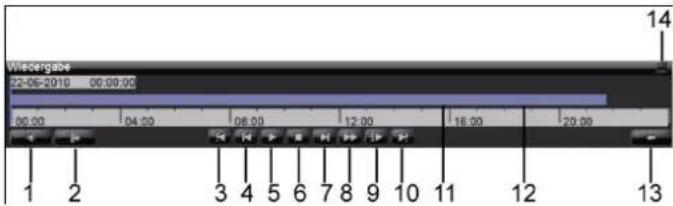

Wiedergabe 22-06-2010 00:00:00 00:00 04:00 08:00 12:00 16:00 20:00 1 2 3 4 5 6 7 8 9 10 11 12 13

Nr.	Bedeutung des Symbols
1	Audiowiedergabe ein-/ausschalten
2	Startpunkt bzw. Endpunkt eines Videos zur Datensicherung definieren
3	Vorige Aufzeichnung, voriger Tag
4	30 Sekunden zurück springen
5	Play
6	Stop
7	30 Sekunden vorwärts springen
8	Schneller Vorlauf
9	Langsamer Vorlauf (Zeitlupe)
10	Nächste Aufzeichnung, nächster Tag
11	Zeitachse:Klicken Sie mit der Maus in die Zeitachse, um die Wiedergabe an einer anderen Stelle fortzusetzenKlicken Sie auf den „Schieber“, und ziehen Sie diesen zu der gewünschten Zeit, um von die Wiedergabe ab diesem Zeitpunkt zu starten
12	Typ der AufzeichnungBlau = DaueraufzeichnungRot = Ereignisaufzeichnung
13	Wiedergabe verlassen
14	Kontrollfeld ausblenden

i Hinweis

Sie können den Bildschirminhalt zoomen.

• Klicken Sie mit der rechten Maustaste in der laufenden Wiedergabe.
• Wählen Sie Zoom.
  • Der Zoom-Modus ist aktiv. Siehe S. 21

Wiedergabe über Ereignissuche

Um aufgezeichnete Ereignisse wiederzugeben, müssen Sie diese zuerst suchen. Öffnen Sie das Hauptmenü und klicken Sie im TAB Allgemein auf Ereignissuche:

Ereignis Suche Allgemein Erweiter Analog Alle 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 Ausgewählt Ereignis Alle Datei Typ Alle Startzeit 11-26-2009 Details Endzeit 11-26-2009 23 59 59 Wiedergabe Suchen Abbrechen

Folgende Einstellungen stehen zur Verfügung:

Kamera Einzustellende Kamera
Ereignis	Zeitplan, Bewegungserkennung, Alarm bzw. Bewegungserkennung oder/und Alarm, Manuelle Aufzeichnung, Alle Aufzeichnungen
Dateityp Gesperrt, entsperrt, Alle
Startzeit Endzeit	Geben Sie Datum und Uhrzeit ein
Details Öffnet die Detailansicht.Die Kameras sind untereinander darge-stellt. Die farbige Legende zeigt die jeweiligen Aufzeichnungstypen. Mit Tag vor bzw. Tag zurück navigieren Sie durch die Aufzeichnungen. Die Markierungen der Zeitachse können Sie mit der Maus verschieben, um den Zeitrahmen der Suche einzugrenzen.

- Klicken Sie auf Suche, um Aufzeichnungen nach den getroffenen Einstellungen zu suchen. Die Ergebnisse werden dargestellt:

Suchergebnisse Kanal Festplatte Startzeit Endzeit Gesperrt A1 1 11-25-2009 00:06:46 10:55:33 A1 1 11-26-2009 18:27:35 18:33:32 A2 1 11-25-2009 00:06:46 10:55:23 A2 1 11-26-2009 18:27:40 18:33:37 A3 1 11-25-2009 21:23:23 10:55:33 A3 1 11-26-2009 18:27:40 18:33:37 A4 1 11-25-2009 21:23:23 10:55:30 A4 1 11-26-2009 18:27:41 18:33:37 Sperren Wiedergabe Abbrechen

- Wählen Sie die Aufzeichnung aus, indem Sie die Zeile anklicken und dann auf Wiedergabe.

Wiedergabe: erweiterte Ereignissuche

• Klicken Sie im Bildschirm Ereignissuche auf den TAB Erweitert, um spezifisch nach Aufzeichnungen zu suchen, die entweder durch Alarme oder Bewegungs- erkennung ausgelöst wurden.
• Geben Sie die Suchparameter wie Datum, Zeit sowie Alarmeingänge bzw. Kameras an, um die Suche durchzuführen.

Wiedergabe aus Livebildschirm

Klicken Sie während der Livebildschirm eingeblendet wird auf Wiedergabe:

Die Wiedergabe wird über das Kontrollfeld gesteuert:

ABUS Kameras Analog Analog Kamera 01 Kamera 02 Kamera 03 Kamera 04 Kamera 05 Kamera 06 Kamera 07 Kamera 08 Kamera 09 Kamera 10 Kamera 11 Kamera 12 Kamera 13 Jun • 2010 So Mo Di Mi Do Fr Sa 1 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 Wedergabe 22-06-2010 00:00:00 00.00 04.00 08.00 12.00 15.00 20.00 3

i

Hinweis

Die Wiedergabe startet mit der Aufzeichnung der letzten fünf Minuten.

Der Wiedergabebildschirm ist in vier Bereiche unterteilt:

Nr.	Bereich
1	laufende Wiedergabe mit Datum und Uhrzeit
2	Kameramenü
3	Kalender mit Typ der AufzeichnungBlau = DaueraufzeichnungRot = Ereignisaufzeichnung
4	Kontrollfeld mit Zeitachse

1. Wählen Sie im Kameramenü die gewünschte Kamera aus.

2. Klicken Sie in den Kalender, um gezielt nach Datum, Zeit eine Aufzeichnung auszuwählen.

3. Steuern Sie die Wiedergabe der Aufzeichnung

• mit dem Kontrollfeld oder
- mit der Maus, indem Sie in die Zeitachse klicken und den Schieber verschieben, die farbige Legende, siehe S. 25, hilft bei der Zuordnung.

PTZ-Steuerung

Allgemeines

Mit der PTZ-Steuerung können Sie auf einzelne PTZ-Kameras zugreifen und diese manuell steuern.

i

Hinweis

Bei Verwendung von ABUS PTZ-Kameras haben Sie die Möglichkeit Touren direkt in der Kamera einzustellen und zu speichern. Dies hat den Vorteil, dass auch andere Steuereinheiten, wie Bedienpult, diese aufrufen können.

- Um das Menü einer ABUS PTZ-Kamera aufzurufen, geben Sie die Preset 95 ein. Sie können dann mit Hilfe der Navigationstasten sich im Menü bewegen.

Steuerung über das PTZ-Kontrollfeld

PTZ Camera 6 1 2 3 4 5 6 7 8 9 0 Speed 3 Zoom Focus Iris 1 2 3 4 5 6 7

Nr.	Bedeutung des Symbols
1	PTZ-Kamera auswählen und anzeigen
2	Preset starten
3	Tour starten
4	Eingabetastatur
5	Geschwindigkeit
6	Zoom, Fokus, Iris-Justierung
7	Verlassen der PTZ-Steuerung

Popup-Menü bei Mausbedienung

i

Hinweis

Drücken Sie die rechte Maustaste, während der Mauszeiger über einem Live-Bild befindet.

Folgende Einstellungen sind möglich, der Pfeil nach rechts zeigt, dass sich ein Untermenü zur Auswahl öffnet:

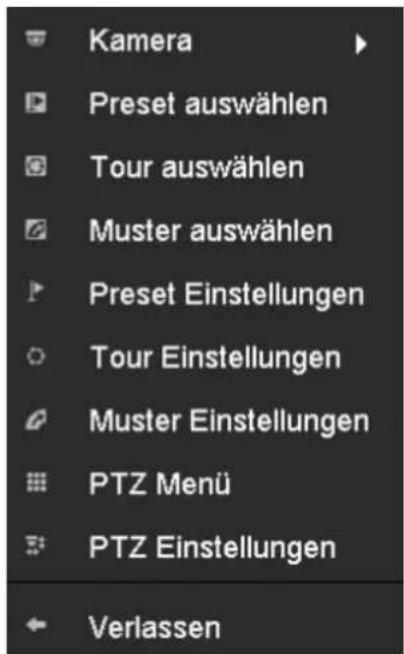

Kamera Preset auswählen Tour auswählen Muster auswählen Preset Einstellungen Tour Einstellungen Muster Einstellungen PTZ Menü PTZ Einstellungen Verlassen

Kamera Auswahl der PTZ-Kamera
Preset auswählen	Eingestellte Preset auswählen
Tour auswählen	Festgelegte Tour auswählen
Muster auswählen	Definiertes Muster auswählen
Preset Einstellungen	siehe S. 29
Tour Einstellungen	siehe S. 30
Muster Einstellungen	siehe S. 30
PTZ Menü	Öffnen des PTZ-Menüs des Re-korders
PTZ Einstellungen	Hardware-Parameter der ange-schlossenen Kamera
Verlassen Verlassen der PTZ-Steuerung

PTZ Einstellungen

Folgende Einstellungen der PTZ-Kameras sind notwendig:

Einstellungen - PTZ Einstellungen Allgemein Kamera Auto Netzwerk Alarm PTZ RS232 Anzeige Warnung Beisutzer Kamera Analog 1 Baudrate 9000 Data Bit 8 Stop Bit 1 Pantät Keine Flow Ctrl Keine PTZ Protokoll PELCO-D Adresse 0 Kopiere nach Alle Kopiere Standard Anwenden OK Verlassen

Die Einstellungen dienen zum Konfigurieren der Kameras an den jeweiligen Anschlüssen.

1. Wählen Sie die installierte Kamera aus.
2. Geben Sie die Daten der angeschlossenen Kamera ein.
3. Die Adresse (ID) dient dazu, um die PTZ-Kamera eindeutig zu identifizieren und anzusteuern.
4. Falls Sie mehrere Kameras des gleichen Typs angeschlossen haben, können Sie die vorgenommenen Einstellungen auf die weiteren Anschlüsse kopieren.
5. Beenden Sie Ihre Einstellung mit Anwenden und OK.

i

Hinweis

Überprüfen Sie die Einstellungen mit den Technischen Daten der angeschlossenen Kameras.

Falls eine angeschlossene Kamera nicht ordnungsgemäß funktioniert, überprüfen Sie die eingegebenen Parameter (Baudrate, Datenbit, ...)

Preset Einstellungen

Presets sind voreingestellte Orte einer PTZ-Kamera. Sie können für jede PTZ-Kamera verschiedene Positionen definieren, damit lassen sich die Kameras schnell zu den jeweiligen Orten schwenken.

- Klicken Sie im Popup-Menü auf Preset Einstellungen:

PTZ Steuerung Preset Tour Muster Nr.Presetname Aktiviert 01 Preset 1 Nein 02 Preset 2 Nein 03 Preset 3 Nein 04 Preset 4 Nein 05 Preset 5 Nein 06 Preset 6 Nein 07 Preset 7 Nein 08 Preset 8 Nein 09 Preset 9 Nein 10 Preset10 Nein 11 Preset11 Nein Aufrufen Einstellen Löschen alle Löschen OK

1. Schwenken, neigen und zoomen Sie die Kamera zu der gewünschten Position.
2. Wählen Sie den Preset 01 in der Liste aus.
3. Klicken Sie auf Einstellen. Die Position ist jetzt als Preset 1 gespeichert.
4. Wiederholen Sie Schritt 1 – 3, um weitere Presets zu definieren.
5. Beenden Sie Ihre Einstellung mit Anwenden und OK.

i

Hinweis

Beim Einsatz von ABUS PTZ-Kameras mit dem Pelco-D Protokoll, sind einige Presets bereits vordefiniert und können nicht neu zugewiesen werden.

Preset Beschreibung
1~64, 100~200	Führt Preset 1~64 &, 100~200 aus
65 Zeigt Preset Status an
66 Führt Auto Scan durch
67 Schaltet Auto Flip-Funktion ein/aus
68 Setzt Kameramodul zurück
69 Schaltet digitale Slow-Shutter-Funktion ein/aus
71~78 Fährt Tour 1~8 ab
81~88 Fährt Muster 1~8 ab
91 Aufrufen der Ausgangsposition
92 Bild einfrieren
93 Schaltet BLC-Funktion ein/aus
94 Wechselt zwischen Tag/Nacht und Auto-Modus
95 Wechselt ins Hauptmenü des OSD
96 Bildschärfe einstellen
97 Schaltet alle Alarme ein/aus

Nähere Informationen zu diesen Preset finden Sie in der Anleitung der PTZ-Kamera.

Tour Einstellungen

Touren sind Fahrwege von PTZ-Kameras von Position zu Position, die nacheinander abgefahren werden. Die einzelnen Positionen sind Presets, die wie zuvor beschrieben einzustellen sind. Damit lassen sich die Kameras nacheinander mit definierbarer Geschwindigkeit zu den jeweiligen Orten schwenken, wo diese für eine einstellbare Dauer verweilen.

Touren im Rekorder festlegen

Wählen Sie im Kontrollfeld die einzustellende Kamera aus und klicken Sie im Popup-Menü auf Tour Einstellungen:

PTZ Steuerung Preset Tour Muster Tour Nr. 1 Nr. Presetname Aktiviert Zielpunkt Nr. Dauer Geschwindigk 01 Preset 1 Nein 02 Preset 2 Nein 03 Preset 3 Nein 04 Preset 4 Nein 05 Preset 5 Nein 06 Preset 6 Nein 07 Preset 7 Nein 08 Preset 8 Nein Start Einstellen Hinzufügen Löschen OK

1. Aktivieren Sie die Tour-Nummer.

2. Wählen Sie einen aktiven, eingestellten Preset in der Liste aus, indem Sie die 'Checkbox' anklicken.

3. Klicken Sie auf Einstellen.

PTZ Steuerung Ptset To Tour Nr. Nr. Pres 01 Pres 02 Pres 03 Pres 04 Pres 05 Pres 06 Pres 07 Pres 08 Pres Zielpunkt Einstellungen Nr. 1 Presetname Preset1 Zielpunkt Nr. 1 Dauer 5 Geschwindigkeit 7 Start Einstellen Hinzufügen Löschen OK Abbrechen

1. Stellen Sie die Zielpunktnummer, die Dauer und die Geschwindigkeit ein.

• Zielpunktnummer: Reihenfolge

- Dauer: Zeit in Sekunden, die die PTZ-Kamera auf der Position verweilt

- Geschwindigkeit 0 ...7: Anfahrgeschwindigkeit

1. Übernehmen Sie die Einstellung mit Hinzufügen.

2. Wiederholen Sie Schritt 1 – 5, um weitere Touren zu definieren.

3. Beenden Sie Ihre Einstellung mit OK.

Die programmierten Touren können Sie mit Auswahl der Tour Taste (3) und durch klicken der entsprechenden

Nummer starten oder durch direkte Auswahl im Popup-Menü.

i

Hinweis

Eine Tour besteht aus mindestens zwei Preset-Positionen. Sie können mehrere Touren für eine Kamera einstellen.

Sie können die eingestellte Tour testen:

Klicken Sie auf Start und verfolgen Sie die Tour. Sie können den Ablauf jederzeit stoppen und die Tour Einstellungen erneut vornehmen, um z.B.

Korrekturen durchzuführen.

Touren von der PTZ-Kamera aufrufen

Sie können Touren auch direkt in der PTZ-Kamera einstellen. Dies hat den Vorteil, dass Sie diese von verschiedenen Bedienelementen wie Keyboard und Rekorder aufrufen können. Nähere Informationen zur Programmierung von Touren in der PTZ-Kamera finden Sie in der Anleitung der PTZ-Kamera.

Um die in der PTZ-Kamera programmierte Tour aufzurufen, können Sie eine der vordefinierten Presets aufrufen (Siehe Presets Einstellungen) oder Programmieren eine Tour im Rekorder.

1. Aktivieren Sie die Tour-Nummer.

2. Wählen Sie einen der vordefinierten Presets aus:

Preset	Beschreibung
71 Startet Tour 1
72 Startet Tour 2
73 Startet Tour 3
74 Startet Tour 4
75 Startet Tour 5
76 Startet Tour 6
77 Startet Tour 7
78 Startet Tour 8

1. Klicken Sie auf Einstellen.

2. Übernehmen Sie die Einstellung mit Hinzufügen.

3. Beenden Sie Ihre Einstellung mit OK.

Muster Einstellungen

Muster sind Fahrwege von PTZ-Kameras von Position zu Position, die nacheinander abgefahren werden. Muster werden quasi 'live' aufgezeichnet, das System speichert die dabei angewendeten Parameter, während Sie die Kameras nacheinander mit definierbarer Geschwindigkeit zu den jeweiligen Orten schwenken und justieren.

- Wählen Sie im Kontrollfeld die einzustellende Kamera aus und klicken Sie im Popup-Menü auf Muster Einstellungen:

PTZ Steuerung Preset Tour Muster Nr. Tourname Status Muster Aktiviert 01 Muster 1 Stop Nein Muster aufrufen farte Aufzeichnun OK

1. Wählen Sie die Muster-Nummer.
2. Klicken Sie auf Starte Aufzeichnung, um die Muster-Aufzeichnung zu beginnen.
3. Steuern Sie mit dem PTZ-Kontrollfeld die Kamera-positionen und Einstellungen, die Sie als Muster aufgezeichnet haben möchten.
4. Die Aufzeichnung erfolgt, bis Sie auf Beende Aufzeichnung klicken.

i

Hinweis

• Starten Sie das aufgezeichnete Muster, indem Sie in der Liveansicht der PTZ-Kamera das Popup-Menü mit der rechten Maustaste aufrufen.
• Wählen Sie Muster auswählen und klicken Sie auf das gewünschte Muster. Die PTZ-Kamera beginnt die einzelnen Positionen anzusteuern. Nach Durchlauf des gesamten Musters startet der Vorgang erneut.

Gerätemenü

Menü-Übersicht

Nachfolgende Menü-Übersicht zeigt sämtliche Menüs mit denen das Gerät einzustellen und steuern ist.

- Wenn Sie den Mauszeiger auf ein Menü richten, wird der Menüpunkt „markiert“ und im unteren Bereich erscheint eine kurze Erklärung.

• Klicken Sie auf das gewünschte Menü, um dieses zu öffnen.
• Zum Schließen der Menü-Übersicht klicken Sie auf Verlassen.

Menu Manuelle Aufzeichnung Ereignis Suche Datenexport Manueller Alarm Festplatten Einstellungen Wartung Herunterfahren ? Aufzeichnung, Kamera, Netzwerk, Alarm Einstellungen Verlassen

Menübeschreibung

Menü Beschreibung siehe S.
Manuelle Aufzeichnung	Startet bzw. beendet die manuelle Aufzeichnung ausgewählter Kameras.	33
Ereignis Suche Parameter	gesteuerte Suche nach Aufzeichnungen, die von Ereignissen wie Alarmen oder Bewegungserkennung gestartet wurden.	33
Datenexport Funktion zum	Export gespeicherter Aufzeichnungen auf USB-Medien. 35
Manueller Alarm Manuelles	Schalten der Alarmausgänge zur Überprüfung der Funktion. 36
Festplatten Eingebaute Festplatten initialisieren bzw. verwalten (zuweisen Lese-/Schreibfunktion, Kameras, verwalten Netzwerkfestplatte etc.).		36
Einstellungen Verwalten aller Geräteeinstellungen (Allgemein, Kamera, Aufzeichnung, Netzwerk, Alarm, PTZ, RS232, Anzeige, Warnung, Benutzer).		39
Wartung Gerätewartung wie Update auf neue Firmware, Logdatei durchsuchen, Kon-figuration importieren/exportieren, Werkseinstellungen laden.		45
Herunterfahren	Gerät sperren, herunterfahren, neu starten. 47

Manuelle Aufzeichnung

Manuelle Aufzeichnung Analog Alle 1 2 3 4 5 6 7 8 Ausgewählt 7# 7# 7# 7# 7# 7# 7# 7# 9 10 11 12 13 14 15 16 7# 7# 7# 7# 7# 7# 7# 7#

i

Hinweis

Sie können nur aktive Kameras für die manuelle Aufzeichnung wählen.

Die Aufzeichnung startet sofort.

1. Wählen Sie die Kamera aus, indem Sie in die 'Checkbox' klicken.
2. Nachdem Sie eine Kamera gewählt haben, wechselt die 'Checkbox' auf ON.
3. Klicken Sie Alle, um sämtliche Kameras auszuwählen.

i

Hinweis

Manuelle Aufzeichnung am Bedienfeld starten:

• Kamera auswählen
• Taste REC drücken.

Ereignissuche

Ereignis Suche Allgemein — Erweiter Analog Ausgewählt Alle 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 Ereignis Datei Typ Startzeit 11-03-2009 Details Endzeit 11-03-2009 23 59 59 Suchen Wiedergabe Abbrechen

Parameter der Ereignissuche

TAB Allgemein
Analog Übersicht	Analog-KamerasZur Suche ausgewählte Kameras
Ereignis Dauer	BewegungserkennungAlarmBewegungserkennung oder AlarmBewegungserkennung und AlarmManuelle AufzeichnungAlle
Datei Typ Entsperrt	GesperrtAlle
Startzeit Datum,	Uhrzeit
Endzeit Datum,	Uhrzeit
TAB Erweitert
Ereignistyp Alarmeingang,	Bewegungserkennung
Startzeit Datum,	Uhrzeit
Endzeit Datum,	Uhrzeit
Analog Übersicht	KamerasZur Suche ausgewählte Kameras

1. Stellen Sie die Parameter ein, nach denen eine Aufzeichnung gesucht werden soll.
2. Bei der Suche im TAB Allgemein können Sie mit Details eine Übersicht öffnen:

• Die Aufzeichnungen der gewählten Kameras werden tageweise dargestellt und erfolgen farblich gekennzeichnet.
• Blau: Dauer
• Rot: Ereignis
• Sie können den grünen und den blauen Marker mit der Maus verschieben, um die Aufzeichnung exakt zu einer bestimmten Uhrzeit anzusehen.
• Mit Tag zurück oder Tag vor schalten Sie tageweise durch die Aufzeichnungen.
• Starten Sie die Wiedergabe mit OK, der Wiedergabebildschirm öffnet sich.
• Die Steuerung erfolgt über das Kontrollfeld.

Wiedergabe 05%

Suchergebnis

Nachdem Sie die Suche durchgeführt haben, wird der Ergebnisbildschirm dargestellt:

Suchergebnisse Kanal Festplatte Startzeit Endzeit Gesperrt A1 1 11-03-2009 10:39:35 10:55:35 A2 1 11-03-2009 10:39:35 10:55:35 A3 1 11-03-2009 10:39:36 10:55:35 A4 1 11-03-2009 10:39:36 10:55:36 Sperren Wiedergabe Abbrechen

• Markieren Sie die gesuchte Aufzeichnung.
- Um diese vor unbefugtem Zugriff zu sichern, klicken Sie auf Sperren.
- Um die Wiedergabe zu starten, klicken Sie auf Wiedergabe.

Datenexport

Datenexport Analog Alle 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 Ausgewählt IP-Kamera Alle 1 Ausgewählt Ereignis Alle Dateltyp Alle Startzeit 11-05-2009 0 0 0 Endzeit 11-05-2009 23 59 59 Details Datenexport Abbrevchen

i

Hinweis

Die Export-Funktion sichert wichtige Aufzeichnungen auf verbundene, externe Medien wie z.B.

• USB-Medien

• USB-Festplatte
  • DVD-Brenner etc.

• Geben Sie die Parameter ein, siehe S. 33.

• Klicken Sie auf Details, um die Suche einzugrenzen.
• Klicken Sie auf Suche, um die Suche zu starten, der Ergebnisbildschirm wird dargestellt.

Suehergebnisse Kanal Festplatz Startzeit Endzeit Grösse A1 4 11-05-2009 12:44:50 13:18:52 14.793KE A1 4 11-05-2009 13:32:13 14:04:14 14.064KE A1 4 11-05-2009 14:29:49 14:59:49 13.185KE A1 4 11-05-2009 15:10:59 16:34:03 23.994KE A1 4 11-05-2009 22:44:14 22:53:46 2.329KE A1 4 11-05-2009 22:55:04 23:05:25 2.465KE D1 4 11-05-2009 10:44:29 10:56:46 260.836KE D1 4 11-05-2009 10:56:46 11:09:19 261.135KE D1 4 11-05-2009 11:09:18 11:22:45 261.038KE D1 4 11-05-2009 11:22:45 11:35:22 260.966KE D1 4 11-05-2009 11:35:22 11:47:56 260.584KE D1 4 11-05-2009 11:47:56 12:00:26 260.574KE D1 4 11-05-2009 12:00:26 12:12:55 260.837KE D1 4 11-05-2009 12:12:55 12:25:14 260.616KE D1 4 11-05-2009 12:25:14 12:37:41 260.941KE D1 4 11-05-2009 12:37:41 12:50:30 260.960KE D1 4 11-05-2009 12:50:30 13:02:42 261.087KE D1 4 11-05-2009 13:02:42 13:14:03 260.768KE Gesamtgrösse: 287MB Wiedergabe Weiter Abbrechen

• Die Dateigröße der einzelnen Aufzeichnung sowie die Gesamtgrößer aller gefundenen Aufzeichnungen werden dargestellt.
• Klicken Sie auf Export, um zum Export-Bildschirm zu gelangen.

Export Aktualistieren USB1-1 Freier Sp. 72MB Dateiname Grösse Typ Datum geländerl Ordner 11-27-2009 13.09:20 Neu Löschen Wiedergabe Formatieren Start Abbrechen

1. Wählen Sie im Pulldown-Menü das verbundene Medium, auf dem die Datensicherung erfolgen soll.
2. Falls das Medium nicht angezeigt wird, klicken Sie auf Aktualisieren.

- Falls das Medium weiterhin nicht angezeigt wird, trennen Sie den Anschluss vom Gerät und verbinden Sie das Medium erneut. Lesen Sie dazu auch die Ausführungen des Herstellers.

1. Klicken Sie auf Start, um den Export zu beginnen. Der Sicherungsfortschritt wird dargestellt.

Export SATA3 CD/DVD-RW Fraser Speicher 702MB DataName Grosse Typ Datum geändert Exportiere: 1/2: Wiedergabe Cöchen Start Abbrechen

i Hinweis

Nach erfolgter Sicherung können Sie die Daten auf dem Medium auswählen und mit dem Player (wird bei der Sicherung mit kopiert) wiedergeben. Damit überprüfen Sie, ob der Export einwandfrei funktioniert hat.

Manueller Alarm

Manueller Alarm Nr. Alarm Name IP-Adresse Ausgelöst A->1 Lokal Nein A->2 Lokal Nein A->3 Lokal Nein A->4 Lokal Nein Auslöser Alle auslösen le zurücksetzt Abbrechen

Hinweis

Das Menü dient zur Überprüfung der Aufzeichnungseinstellungen bei Alarmen und dient dazu, Alarmausgänge manuell auszulösen bzw. um die Einstellungen zu Testen. Im Wiedergabebildschirm können Sie so Ihre Einstellungen überprüfen und ggf. korrigieren.

1. Wählen Sie die Kamera aus, indem Sie in die Zeile klicken.
2. Klicken Sie auf An, um den Alarm manuell einzuschalten. Danach wechselt An für diese Kamera auf Aus.
3. Bestätigen Sie die Sicherheitsabfrage mit OK.
4. Wenn Sie Alle an wählen, werden sämtliche Alarme manuell eingeschaltet.
5. Klicken Sie auf Alle aus, um gleichzeitig alle Alarme auszuschalten.

Festplatten

Hinweis

Das Gerät kann bis zu vier 3,5 Zoll SATA-Festplatten verwalten.

Bevor Sie mit dem Gerät Aufzeichnungen durchführen können, muss jede der eingebauten Festplatten „initialisiert“ werden. Erst dann erkennt das Gerät die Festplatte sowie deren Zuweisung.

Warnung

Sämtliche Daten einer Festplatte werden beim Initialisieren gelöscht!

Sorgen Sie rechtzeitig für eine Datensicherung.

Festplatte einbauen

1. Trennen Sie das Gerät vom Stromnetz und Öffnen Sie die Abdeckung.
2. Beachten Sie ESD-Vorschriften beim Umgang mit elektronischen Geräten, stellen Sie sicher, dass Sie geerdet sind.
3. Öffnen Sie das Gehäuse nicht in Räumen mit Teppich oder anderen elektrostatisch aufladbaren Belägen.
4. Vermeiden Sie Körperkontakt mit sämtlichen Bauteilen auf der Platine.

Warnung

Sollten Sie zu den Anweisungen Fragen haben oder Ihnen diese nicht helfen, wenden Sie sich bitte vertrauensvoll an Ihren Facherrichter.

1. Bauen Sie die Festplatte ein und stellen Sie die Anschlüsse her.
2. Bringen Sie die Abdeckung wieder an und verbinden Sie das Gerät mit dem Stromnetz.
3. Schalten Sie das Gerät ein und starten Sie das Festplattenmenü.

Festplatte initialisieren

Festplatten Verwaltung Allgemein Kameras zu Festplattengruppe hinzufügen Label Speicher Ausgewählt Eigenschaften Typ Freier Speiche Grup 1 232.89GB Normal R/W Lokal 227GB 1 2 74.53GB Ruhend R/W Lokal 73GB 1 Hinzufügen Enhöhen Einstellen Initialisiere Abbrechen

Parameter der Festplattenverwaltung

TAB Allgemein
Label zeigt die interne Anschlussnummer
Speicher Festplattenspeicher in GB
Ausgewählt	zeigt den aktuellen Status der Festplatten:Uninitialisiertnormalfehlerhaft
Eigenschaften	Nur lesen: SchreibschutzR/W: Lesen und schreiben
Typ Lokal: Gerätefestplatte	NFS: Netzwerkfestplatte
Freier Speicher	zeigt ungefähr den für Aufzeichnungen freien Speicherplatz
Gruppe Festplattengruppe, voreingestellt 1(Aufzeichnungen können den Gruppen zugewiesen werden)
TAB Kameras zur Festplattengruppe hinzufügen
Analog Übersicht Kameras	Zur Gruppe ausgewählte Kameras
Aufz. -> HDD Gruppe	1 ... 4

i Hinweis

Sollte die installierte Festplatte nicht angezeigt werden, überprüfen Sie die Anschlüsse.

1. Wählen Sie die Festplatte aus, indem Sie die 'Checkbox' aktivieren.
2. Starten Sie den Vorgang, indem Sie auf Initialisiere klicken.
3. Bestätigen Sie die Sicherheitsabfrage mit OK.
4. Der Statusbalken zeigt den Fortschritt der Initialisierung.
5. Nach Beendigung des Vorgangs erscheint.

Festplatten Verwaltung Allgemein Kameras zu Festplattengruppe hinzufügen Label Speicher Ausgewählt Eigenschaften Typ Freier Speiche Grupi 1 232.89GB Normal RW Lokal 227GB 1 2 74.53GB Ruhend RW Lokal 73GB 1 Hinzufügen Erstehnen Einstellen Initialisiere Abbrechen

Festplatte einstellen

Festplatten Label 1 Festolatten Status: ● Nur lesen ● Lesen/Schreiben Festplattengruppe: 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 OK Abbrechen

i Hinweis

Legen Sie fest, welchen Status die Festplatte erhalten soll:

Nur lesen: die Festplatte wird schreibgeschützt. Aufzeichnungen erfolgen auf der nächsten Festplatte!

Achtung:

Wenn nur eine Festplatte installiert ist, und diese den Status „Nur lesen“ erhält, kann das Gerät keine Aufzeichnungen durchführen!

- Lesen/Schreiben

Mindestens eine Festplatte muss den Status R/W besitzen (Read/Write). Ansonsten sind keine Aufzeichnungen möglich.

Festplattenstatus überprüfen

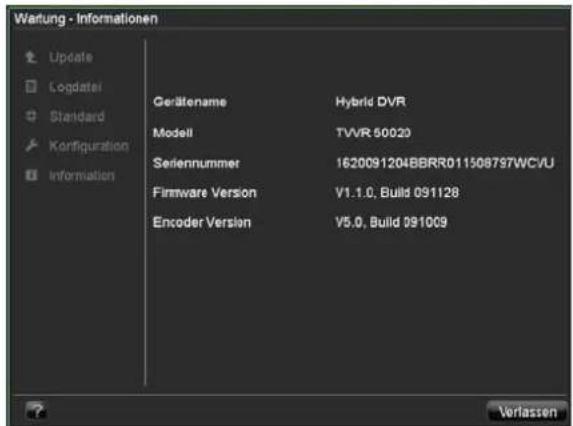

Sie können den Status jeder Festplatte im Menü Wartung prüfen. In den Log-Daten werden die SMART-Informationen gespeichert (Self-Monitoring, Analysis and Reporting Technology).

- Rufen Sie dazu die Logdatei auf und suchen Sie nach Informationen/S.M.A.R.T. Festplatte. Siehe dazu S. 46.

Festplattenalarme einrichten

Sie können Alarme festlegen, die Sie über Festplattenfehler informieren.

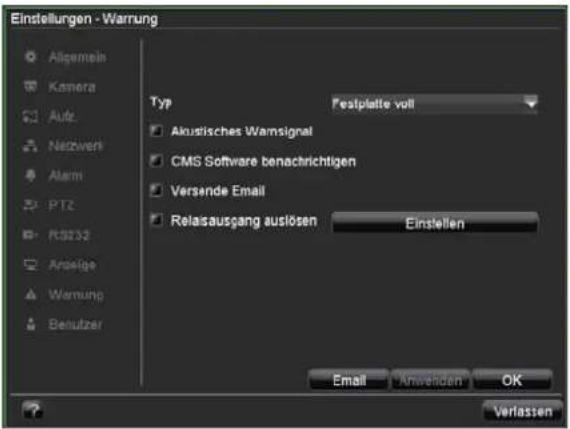

- Rufen Sie dazu Warnung im Menü Einstellungen auf. Siehe dazu S. 43.

Einstellungen

Einstellungen - Allgemeine Einstellungen Allgemein Sommerzeit Einstellungen Weitere Einstellungen Sprache Deutsch Video Standard PAL VGA Auflösung 1024*768/60HZ Zeitzone (GMT+01:00) Amsterdam, Berlin Datumformat TT-MM-JJJJ Systemzeit 22-06-2010 7 22 23 Maus Zeigergeschw. Password aktivieren Annehmen OK Verlassen

Hinweis

Das Menü Einstellungen verwaltet sämtliche Geräteeinstellungen.

Warnung

Vergewissern Sie sich, dass Datum und Uhrzeit korrekt eingestellt wurden.

ACHTUNG:

Nachträgliche Änderung kann zu Datenverlusten führen!

Sorgen Sie rechtzeitig für eine Datensicherung.

Überblick

Menü Einstellung S.
Allgemein Sprache, Video, Uhrzeit, Datum, Maus, Passwort, Sommerzeit, weitere Einstellungen
Kamera Hinzufügen, ändern von Analog- und IP-Kameras, auswählen	40
Aufzeichnung	Sämtliche Aufzeichnungsparameter (Typ, Auflösung, Bewegungs- erkennung, Zeitplan etc)	24
Netzwerk	Erforderliche Netzwerkeinstellungen (manuelle IP, DHCP, PPPOE, DDNS etc.) sowie Netzwerkstatus-Übersicht
Alarm Zuweisung und Parametrisierung der Melder zu den Alarmeingängen und Relaisausgängen	53
PTZ	Verwendete PTZ-Hardwareparameter und Zuweisung zu Kameraeingang	28

Menü Einstellung S.
RS232 Parameter des seriellen Anschlusses 42
Anzeige Displayeinstellungen, Zuweisung des Ereignisausganges	22
Warnung Verhalten des Gerätes im Ausnahmefall (Festplatte voll, Netzwerk getrennt etc.)	43
Benutzer	Hinzufügen, Ändern von Benutzern, Vergabe Zugriffsrechte	43

Hinweis

Beachten Sie die Hinweise in den jeweiligen Kapiteln.

Allgemeine Einstellungen

Einstellungen - Allgemeine Einstellungen Allgemein Sommerzeit Einstellungen Weitere Einstellungen Sprache Deutsch Video Standard PAL VGA Auflösung 1024*768/60HZ Zeitzone (GMT+01:00) Amsterdam, Berlin Datumsformat TT-MM-JJJJ Systemzeit 22-06-2010 7 22 23 Maus Zeigergeschw. Passwort aktivieren Anwenden OK Verlassen

TAB Allgemein	Einstellung
Sprache	OSD-Sprache
Video Standard	PAL, NTSC,
VGA Auflösung	Monitor-Auflösung
Zeitzone	GMT (Greenwich Mean Time)
Datumsformat	MM-TT-JJJJ, TT-MM-JJJJ, JJJJ-MM-TT
Systemzeit	Datum, Uhrzeit
Maus Zeigerge-schwindigkeit	Schiebebalken, links niedrige,rechts hohe Geschwindigkeit
Passwort aktivieren	Checkbox inaktiv:Keine Passworteingabe amRekorder selbst nötig. BeimZugriff per Netzwerk muss dasPasswort allerdings eingegeben werden.Checkbox aktiv:Passwort muss eingegebenwerden, bevor das Menü be-dient werden kann.
TAB Sommer-zeit	Einstellung
Sommerzeit	Checkbox aktivieren
Von, bis Datum	Start, Ende Sommerzeit
DST Bias	Daylight Saving Time Bias: Korrektur der Sommerzeit zur Referenzzeit
Weitere Einstellungen	Einstellung
Gerätename Ein	deutige Spezifikation des Gerätes
Gerätenummer	Zur eindeutigen Identifizierung bei Benutzung mit einer Fernbedienung
Monitor Helligkeit	Schieberegler, links niedrige, rechts höhere Helligkeit
Transparent	1:1, 3:1, 1:3, Nicht transparent – regelt die Darstellung des OSDs vor dem Hintergrundbild
Menü Verweil-zeit	1 ... 30 Minuten – regelt die Dauer der Menüeinblendung, bis das Menü wieder ausgeblendet wird
Ereignishinweis aktivieren	Zeigt im Falle eines Ereignisses ein Symbol links unten im Livebild an

Einstellungen: Kamera

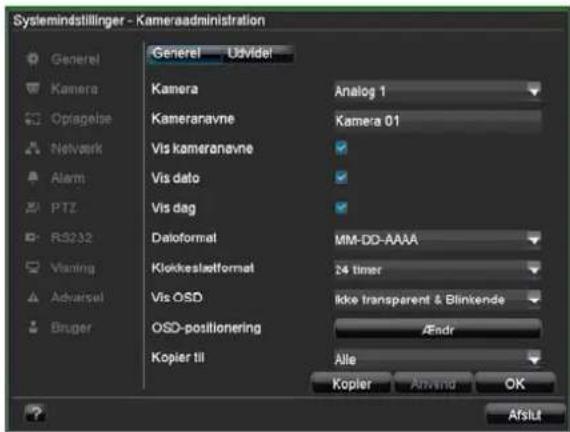

Einstellungen - Kameraverwaltung Allgemein Kamera Autz. Netwerk Alarm PTZ RS232 Anzeige Wärung Berutzer Allgemein Kamera Kamerariamen Kamerariamen einblenden Datum einblenden Tag einblenden Datumsformal Uhrzeitformal OSD einolenden OSD Positionierung Kopiere nach Analog 1 Kamera 01 MM-TT-JJJJ 24 Stunden Nicht Transparert & Blinkend Ändern Alle Kopiere Anwenden OK Verlassen

TAB Allgemein	Einstellung
Kamera	Auswahl der Kamera (nur vorher aktivierte Kameras können gewählt werden)
Kameranamen	Eindeutige Zuordnung (z.B. Parkplatz rechts, Einfahrtstor vorne etc.)
Kameranamen einblenden	Checkbox aktiv/inaktiv
Datum einblenden	Checkbox aktiv/inaktiv
Tag einblenden	Checkbox aktiv/inaktiv
Datumsformat	Format der Datumsanzeige
Uhrzeitformat 12	Std. /24 Std.-Darstellung
OSD einblen- OSD	-Darstellung deckend, transpa-

den rent, blinkend etc.
OSD Position Bildschirmposition des OSDs
Kopiere nach	Auswahl, ob bzw. zu welcher weiteren Kamera die getroffenen Einstellung kopiert werden sollen

1. Wählen Sie Erweitert, um die weiteren Kameraeinstellungen festzulegen.

Einstellungen - Kameraverwaltung Allgemein Erweiter Kamera Arag 1 Bild Einstellungen Ändern Privatzonen Bereich Sabotageüberwachung Rreaktion Bewegungsekennung Bereich Videoverlusterkennung Rreaktion Kopiere nach Alle Kopiere Anwenden OK Verlassen

TAB Erweitert Einstellung
Kamera	Auswahl der Kamera (nur vorher aktivierte Kameras können gewählt werden)
Bild Einstellungen	Helligkeit, Kontrast, Sättigung, Farbe
Privatzonen Einrichten von Zonen
Sabotageüberwachung	Einrichten von Zonen
Bewegungserkennung	Einrichten von Zonen
Videoverlusterkennung	Aktivierung nach definierbarem Zeitplan sowie Benachrichtigung (Einblendung, akustisch, Überwachungszentrale benachrichtigen, Email versenden oder Auslösen des Alarm-Ausgangs
Kopiere nach	Einstellung kopieren

Einrichten von Zonen

i

Hinweis

Bei der Kamera-Überwachung können Sie Zonen definieren, die nicht überwacht werden sollen, sog. Privatzonen.

Weiterhin können Sie Zonen von besonderem Interesse einrichten, z.B. für die Sabotageüberwachung oder die Bewegungserkennung.

1. Aktivieren Sie die einzustellende Zone, indem Sie die 'Checkbox' anklicken und auf Bereichseinstellung klicken.
2. Ziehen Sie bei gedrückter linker Maustaste ein Rechteck im Live-Bildschirm, das der gewünschten Zone entspricht.

1. Bei Sabotageüberwachung und Bewegungserkennung können Sie mit Rechtsklick der Maus das Popup-Menü öffnen und die Empfindlichkeit einstellen sowie bei Bewegungserkennung auf Vollbilderkennung schalten.
2. Zum Verlassen der Zoneneinstellung Rechtsklick der Maus durchführen und Verlassen wählen.

i

Hinweis

Die eingestellte Privatzone wird nach Anwenden der Einstellungen als schwarzes Rechteck im Live-Bildschirm angezeigt. Zonen für Sabotageüberwachung oder Bewegungserkennung werden nicht angezeigt.

Zonen: Zeitplan und Benachrichtigung

i

Hinweis

Bei der Sabotageüberwachung, Bewegungserkennung und Videoverlusterkennung können Sie die Überwachungsparameter individuell zuordnen sowie die Art der Benachrichtigung steuern.

Zeitplan

1. Wählen Sie in den erweiterten Kameraeinstellungen Zeitplan.

Ausnahmen Handhabung Kamera ausgelöst Zeitplan Verarbeiten Zeilplan Mo 1 0 0 24 0 2 0 0 0 0 3 0 0 0 0 4 0 0 0 0 5 0 0 0 0 6 0 0 0 0 7 0 0 0 0 8 0 0 0 0 Kopiere nach Gesamte Woche Kopiere Anwenden OK Abbrechen

1. Wählen Sie den Tag und geben Sie den Zeitplan ein.

i

Hinweis

Sie können maximal 8 Zeitraster definieren, jeweils von 00:00 – bis 00:00; die Zeiten der einzelnen Raster dürfen sich nicht überlappen.

1. Wählen Sie bei Kopiere nach ob die Einstellung für alle Tage der Woche übernommen werden soll und bestätigen Sie mit Kopiere.
2. Beenden Sie Ihre Einstellungen mit OK.

Benachrichtigung

1. Wählen Sie in den erweiterten Kameraeinstellungen Verarbeiten.

Ausnahmen Handhabung Kamera ausgelöst Zeitplan Verarbeiten Pop-up auf Monitor Akustisches Warnsignal Überwachungszentrate benachrichtigen Versende Email Alarm Ausgang auslösen Einstellen Email Anwenden OK Abbrechen

1. Geben Sie die Art der Benachrichtigung an:

Parameter Benachrichtigung
Popup auf Monitor	Auf dem Monitor erscheinteine Einblendung
Akustisches Warnsignal	Das Gerät gibt wiederholteinen Signalton aus
CMS Software benachrichtigen	Schickt ein Alarmsignal aneinen PC mit der ABUSCMS Software. Die Softwaremuss dazu gestartet und derRekorder dort im Überwachungsmodus sein.
Versende Email	es wird eine Email an einespezifizierte Mail-Adressegesendet. Siehe S. 51
Relaisausgang auslösen	siehe S. 55

1. Klicken Sie auf Anwenden, um die Einstellungen zu übernehmen.
2. Klicken Sie auf OK, um das Menü zu verlassen:

Einstellungen: Aufzeichnung

Hinweis

Siehe Beschreibung S. 24.

Einstellungen: Netzwerk

Hinweis

Siehe separates Kapitel S. 48.

Einstellungen: Alarm

Hinweis

Siehe separates Kapitel S. 53.

Einstellungen: PTZ

Hinweis

Siehe Beschreibung S. 28.

Einstellungen: RS232

Keine Funktion

Anzeige

Hinweis

Siehe Beschreibung S. 22.

Einstellungen: Warnung

Einstellungen - Warrung Typ Festplatte voll Akustisches Warnsignal CMS Software benachrichtigen Versende Email Relaisausgang auslösen Einstellen Email Anwerten OK Verlassen

Hinweis

Geben Sie bei Typ den Auslöser für die Warnung an z.B.

• Festplatte voll
• Netzwerk getrennt etc.

und spezifizieren Sie das Geräteverhalten wie auf S. 42 beschrieben.

Einstellungen: Benutzer

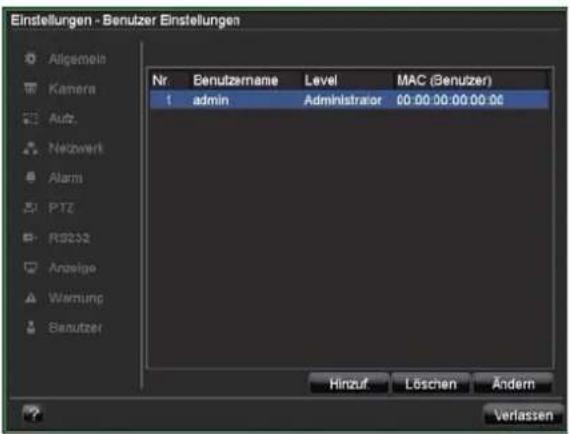

Einstellungen - Benutzer Einstellungen Nr. Benutzername Level MAC (Benutzer) 1 admin Administrator 00:00:00:00:00:06 Hinzuf Löschen Ändern Verlassen

Warnung

Notieren Sie sich das Admin-Passwort. Voreingestellt ist

„1 2 3 4 5“.

In der Benutzer-Verwaltung können Sie neue Benutzer hinzufügen, löschen oder die bestehenden Einstellungen ändern.

1. Um einen neuen Benutzer hinzuzufügen, wählen Sie Hinzufügen.

Hinzufügen Benutzername user1 Password ****** Bestätigen ****** Level Gast Benutzer MAC Adresse 00 : 00 : 00 : 00 : 00 : 00 griffsberechtigu OK Abbrechen

Parameter Einstellung
Benutzername	Eindeutige Kennzeichnung
Passwort	Zugangscode zum Gerät, zur GeräteverwaltungHinweis: wechseln Sie Passwörter regelmäßig, verwenden Sie Kombinationen aus Buchstaben, Zahlen etc., notieren Sie Passwörter an einem geschützten Ort.
Bestätigen	Zugangscode zur Sicherheit erneuteingeben
Level WICHTIG:Beim Level Manager können mehr Rechte als beim Level Benutzer eingestellt werden.
Benutzer MAC	MAC-Adresse des Netzwerkadapters des vom jeweiligen Benutzer verwendeten PCsHinweis:Dies beschränkt den Zugriff auf den PC, dessen MAC-Adresse hier eingegeben wurde!

1. Geben Sie den Namen und das Passwort ein und bestätigen Sie die Passworteingabe im Feld darunter.
2. Wählen Sie den Level und geben Sie die MAC-Adresse an.

Warnung

Beachten Sie nachfolgende Hinweise zur Vergabe der Zugriffsberechtigungen.

Einstellung der Rechte

1. Steuern Sie die Zugriffsrechte des Benutzers, indem Sie auf Zugriffsberechtigung klicken:

Zugriffsberechtigungs Einstellungen Lokal Zugriffsberechtigung Netzwerk Zugriffsberechtigung Kamera Zugriffsberecht Lokal Logdatei durchsuchen Lokal Konfiguration Lokal erweiterte Bedienung Lokales Herunterfahren / Neustart Anwenden OK Abbrechen

i

Hinweis

Der Benutzer kann lokal, d.h. am Gerät Einstellungen vornehmen oder Parameter ändern.

Der Benutzer kann/darf über die Netzwerkverbindung auf das Gerät zugreifen.

Im TAB Kamera wird die Berechtigung auf den Zugriff zu einzelnen Kameras (über Netzwerk oder lokal) eingestellt.

1. Wechseln Sie zu den TABs, indem Sie auf die Pfeile in der TAB-Leiste klicken:

Parameter	Einstellung
Lokal Logdatei durchsuchen
Netzwerk Logdatei durchsuchen
Kamera Remote Live Ansicht

Wartung

Wartung - Firmware Update Update Logdatei Standard Configuration Information USB FTP Aktualisieren USB1-1 Dateiname Grösse Typ Datum geänderl digicap.dav 8.930KB Datei 10-31-2009 08:09:24 Update Firmware Update Verlassen

i

Hinweis

Das Menü dient zur Gerätewartung und sollte nur von erfahrenen Benutzern bedient werden.

Menü Einstellung S.
Update	Firmware-Update durchführen
Logdatei	In der Logdatei kann nach bestimmten Kriterien z.B. Alarm, Ausnahme, Bedienung oder Information nach Aufzeichnungen oder Informationen (S.M.A.R.T.-Festplattenstatus) gesucht werden.	46
Standard	System-Reset 47
Konfiguration	Einstellungen exportieren, importieren	47
Information	Geräteinformationen (Seriennummer, Firmwarestatus etc.)	47

Gerät updaten

Wertung - Firmware Update Update Logdatei Standard Configuration Information USB FTP Aktualisieren USB1-1 Datename Grösse Typ Datum geänderl digicep.dav 6.930KB Datei 10-31-2009 08:09:24 Update Firmware Update Verlassen

i

Hinweis

Ein Geräte-Update kann von einem USB-Medium oder Über das Netzwerk per FTP erfolgen.

• Kopieren Sie die Update-Datei mit der Endung *.mav auf einen USB-Stick in das Hauptverzeichnis.

• Verbinden Sie den USB-Stick mit einem der USB-Anschlüsse am Gerät.

• Wählen Sie den USB-Anschluss aus, klicken Sie ggf. auf Aktualisieren.

• Wählen Sie die Update-Datei aus, klicken Sie auf Update.

• Warten Sie, bis das Gerät einen Neustart durchführt.

• Ggf. prüfen Sie den Firmware-Stand im Menü Wartung unter Information.

i

Hinweis

• Der Update über FTP funktioniert wie oben beschrieben: der PC muss sich im selben lokalen Netzwerk befinden!
• Richten Sie einen PC als FTP-Server ein.
• Geben Sie die IP-Adresse des FTP-Servers ein.

Logdatei durchsuchen

Wertung - Logdatei Suche Update Logdatei Standard Konfiguration Information Filter1 Alle Filter2 Alle Startzeit 11-03-2009 0 0 0 Endzeit 11-03-2009 23 59 59 Suche Logdatei durchsuchen Verlassen

i

Hinweis

Die Suche nach „Ereignissen“ kann nach folgenden Haupttypen/Ereignissen/Parametern erfolgen:

• Alles
• Alarm
• Ausnahme
• Bedienung
  • Information

Typ Filter1/Filter2
Alle	-
Alarm	AllesAlarm Eingang/AusgangBewegungserkennung ge-startet/beendetStarte/beende Sabotage-überwachung
Ausnahme	AllesVideosignalverlustVideosignal AusnahmeLogin FehlerFestplatte vollFestplatte FehlerIP-Adressen KonfliktNetzwerk getrenntDatenaufzeichnung fehlgeschlagenVerbindung zu IP-Kamera fehlgeschlagenIP-Adressen Konflikt mit IP-Kamera

Typ Filter1/Filter2
Bedienung	AllesAnschaltenHerunterfahrenUnregelmäßiges HerunterfahrenLokal NeustartLokal Login/Lokal LogoutLokal EinstellungenUSBLokal Aufzeichnung gestar-tet/beendetLokal PTZ-SteuerungLokal Datei gesperrtEtc.
Information	AlleFestplatten InformationFestplatten S.M.A.R.T.Starte AufzeichnungBeende AufzeichnungLöschen verfallene Auf-zeichnungNetzwerkfestplatte Informatiion

1. Wählen Sie das Ereignis nachdem Sie im Log suchen möchten ein und wählen Sie einen Unterparameter.
2. Geben Sie Datum und Uhrzeit bei Startzeit und Endzeit ein, klicken Sie auf Suche.
3. Das Ergebnis wird dargestellt:

Logdate1 Suche Filter 2 Startzeit Filter 2 Einstellungen Information 11-27-2009 00:17:40 Festplatten S.M.A.R.T N/A Information 11-27-2009 01:17:42 Festplatten S.M.A.R.T N/A Information 11-27-2009 02:17:44 Festplatten S.M.A.R.T N/A Information 11-27-2009 03:17:47 Festplatten S.M.A.R.T N/A Information 11-27-2009 04:17:50 Festplatten S.M.A.R.T N/A Information 11-27-2009 05:17:52 Festplatten S.M.A.R.T N/A Information 11-27-2009 06:17:55 Festplatten S.M.A.R.T N/A Information 11-27-2009 07:17:57 Festplatten S.M.A.R.T N/A Information 11-27-2009 08:17:59 Festplatten S.M.A.R.T N/A Information 11-27-2009 09:18:02 Festplatten S.M.A.R.T N/A Information 11-27-2009 10:18:04 Festplatten S.M.A.R.T N/A Information 11-27-2009 11:18:06 Festplatten S.M.A.R.T N/A Information 11-27-2009 12:18:09 Festplatten S.M.A.R.T N/A Bedienung 11-27-2009 13:00:15 Local Login N/A Bedienung 11-27-2009 13:00:40 Lokal Einstellungen Videoausgang Bedienung 11-27-2009 13:00:40 Lokal Einstellungen Videoausgang Bedienung 11-27-2009 13:00:51 Local Logout N/A Bedienung 11-27-2009 13:01:20 Local Login N/A

• Klicken Sie auf Details, um genauere Informationen zu erhalten.
• Klicken Sie auf Wiedergabe, um ggf. die Aufzeichnung zu dem Ereignis zu starten.
• Klicken Sie auf Export, um die Logdatei auf ein USB-Medium zu sichern.

System Reset durchführen

Wartung - Standard Einstellungen Update Logdatei Standard Konfiguration Information System wird die Werkseinstellungen nach einem Neustart wiederherstellen. Fortfahren? Start Verlassen

Hinweis

Bei diesem Vorgang wird das Gerät auf die Werks-einstellungen zurückgesetzt (Reset).

Warnung

Sämtliche Einstellungen, die Sie seit der Inbetriebnahme durchgeführt haben (Kameras, Aufzeichnungseinstellungen, PTZ, Alarme etc.) werden dabei gelöscht!

Vermeiden Sie Verluste, indem Sie vorher die Einstellungen sichern. Nach Durchführung des Reset können Sie diese wieder einlesen.

Konfiguration im-/exportieren

Wartung - Konfiguration importieren/exportieren Update Logdatei Standard Configuration Information Aktualisieren SATA3 CD/DVD-RW Freier Spelcher 653MB Dateiname Grösse Typ Datum geändert ch01_2009111 27.667KB Datei 11-03-2009 03:39:35 player.exe 461KB Datei 11-03-2009 04:10:54 Verlassen

Hinweis

Die Konfigurationsdaten beinhalten sämtliche Einstellungen des Gerätes, die Sie nach der Inbetriebnahme durchgeführt haben. Diese Daten können auf ein USB-Medium gespeichert werden. Damit können Sie z.B. ein weiteres Gerät identisch konfigurieren.

Information

Wartung - Informationen Update Logdatei Standard Konzifikation Information Gerätename Hybrid DVR Modell TVVR 50020 Seriennummer 1620091204BBRR011508797WC/U Firmware Version V1.1.0, Build 091128 Encoder Version V5.0, Build 091009 Verlassen

Hinweis

Im Informationsmenü werden die technischen Daten des Gerätes dargestellt.

Dies ist z.B. hilfreich bei Support-Anfragen.

Herunterfahren

Herunterfahren Sperren Herunterfahren Neustart Abbrechen

Hinweis

• Wählen Sie Sperren, um das Bedienmenü zu sperren.
• Wählen Sie Herunterfahren, um das Gerät auszuschalten.
• Wählen Sie Neustart, um einen Bootvorgang (Ausschalten, Wiedereinschalten) durchzuführen.

Siehe auch S. 16

Netzwerk

Allgemein

Die korrekten Netzwerkeinstellungen sind unabdingbar, falls Sie

• Netzwerkkameras, sog. IP-Kameras, verwenden oder
• das Gerät und die Überwachung über Ihren Browser fernsteuern möchten.

Hinweis

Bitte lesen Sie vor der Einrichtung des Gerätes nachfolgende allgemeinen Hinweise.

Ein Netzwerk ist ein Zusammenschluss von mindestens 2 netzwerkfähigen Geräten.

Übertragungsarten:

• kabelgebundene Netzwerke (z.B. CAT5-Kabel),
• Funknetzwerke (WLAN) und
• andere Übertragungsmöglichkeiten (Powerline).

Alle Systeme besitzen wesentliche Gemeinsamkeiten aber unterscheiden sich in verschiedener Hinsicht.

Begriffe

Anbei eine Übersicht über die Begriffe, die für die Verwendung des Gerätes in Netzwerken relevant sind.

Parameter Einstellung
IP-Adresse	Eine IP-Adresse ist die eindeutige Adresse eines Netzwerkgerätes in einem Netzwerk. Diese darf innerhalb eines Netzwerks nur ein einziges Mal vorkommen. Es gibt bestimmte IP-Adressbereiche, die für öffentliche Netzwerke, wie z.B. das Internet reserviert sind.
Private Adressbereich	z.B. 10.0.0.0 - 10.255.255.255, Subnetzmaske 255.0.0.0 172.16.0.0 - 172.31.255.255 Subnetzmaske 255.255.0.0 192.168.0.0 - 192.168.255.255 Subnetzmaske 255.255.255.0
Subnetzmaske	Ist eine Bitmaske, die verwendet wird um Entscheidungen bzw. Zuordnungen beim Routing zu treffen. In Heimnetzwerken standardmäßig 255.255.255.0
Gateway	Netzwerkgerät, das allen anderen Netzwerkgeräten den Zugang zum Internet ermöglicht. Z.B. der Computer, an den das DSL-Modem angeschlossen ist oder meistens der Router bzw. Access Point innerhalb des Netzwerks.

Parameter	Einstellung
Nameserver	Auch DNS (Domain Name Server) genannt, ist dafür zuständig, dass einer Webadresse bzw. URL (z.B. www.google.de) eine eindeutige IP-Adresse zugeordnet wird.Wenn man eine Domain in einem Browser eintippt, sucht der DNS die passende IP-Adresse des Servers und leitet die Anfrage an diesen weiter.Hier kann die IP eines DNS des Providers eingetragen werden. Oft ist es aber ausreichend, die IP des Gateways zu wählen. Dieser leitet die Anfragen dann selbstständig an den Provider-DNS weiter.
DHCP	Der DHCP-Server weist einem Netzwerkgerät die IP-Adresse, Subnetzmaske, Gateway und den Nameserver automatisch zu.DHCPs sind in aktuellen Routern verfügbar. Der DHCP-Dienst muss gesondert eingestellt bzw. aktiviert werden, nähere Infos entnimmt man dem entsprechenden Handbuch.Hinweis:Bei der Verwendung von festen IP-Adressen UND einem DHCP-Server sollten Sie darauf achten, dass die festen IP-Adressen außerhalb der per DHCP vergebenen Adressen liegen, da es sonst zu Problemen kommen kann.
Port	Ein Port ist eine Schnittstelle, über die verschiedene Programme kommunizieren. Bestimmte Ports sind fest vergeben (Telnet: 23, FTP: 21), andere können frei gewählt werden. Ports sind bei verschiedenen Anwendungen relevant, z.B. bei einem externen Zugriff über einen Browser auf das Gerät.
MAC Adresse	Die MAC-Adresse (Media-Access-Control-Adresse, auch Ethernet-ID) ist die spezifische Hardware-Adresse des Netzwerkadapters.Diese dient zur eindeutigen Identifizierung des Geräts in einem Rechnernetz.

Netzwerkaufbau

Das Gerät muss über CAT5-Verkabelung physisch mit dem Netzwerk verbunden werden, siehe Anschlüsse S. 3.

Hinweis

Bitte Anleitungen und Hinweise der Netzwerkgeräte beachten.

Es können mehrere Switches/Routers/AccessPoints miteinander verbunden werden. Firewalls und andere Sicherheitssoftware kann das Netzwerk beeinträchtigen.

Warnung

Bei Verwendung eines Routers sind die Netzwerkclients, so auch der Rekorder, mit dem Internet „verbunden“. Das gilt aber auch umgekehrt. Ergreifen Sie unbedingt Schutzmaßnahmen wie z.B. Verwendung einer Firewall, Passwort ändern, Änderung des Ports) um ungewollten Zugriff von außen zu verhindern!

Netzwerk-Konfiguration

Das Gerät muss über das Menü Einstellungen und Netzwerk konfiguriert werden.

Einstellungen - Netzwerk Einsleitungen Allgemein Kamera Aufz. Netzwerk Alarm PYZ RS232 Anzeige Warnung Benutzer Algemein Erweiter Netzwerk Status Netzwerkkarte 10M/100M Auto DHCP IP-Adresse 192 .168 .0 .225 Subnetzmaske 255 .255 .255 .0 Standard Gateway 192 .168 .0 .1 Bevorzugter DNS Server 192 .168 .0 .1 Alternativer DNS Server . MAC Adresse 00:40:35:ba:c6:80 Netzwerkunterbrechung melden Anwenden OK Verlassen

Parameter Einstellung
Netzwerkkarte	Stellen Sie hier die Übertragungsgeschwindigkeit der eingebauten Netzwerkkarte ein.Tipp: 10M/100/1000M
DHCP	Aktivieren Sie die Checkbox, falls Sie im Netzwerk die IP-Adressen dynamisch per DHCP vergeben.DHCP aktiv: nachfolgende Eingabefelder sind inaktiv geschaltet, da die Parameter von DHCP bezogen werden.Hinweis:Wenn Sie die IP-Adressen manuell vergeben, achten Sie darauf, dass DHCP nicht aktiv ist (kein Haken in der 'Checkbox')
IP-Adresse	Adresse des Netzwerkgerätes im Netzwerk bei manueller Vergabe
Subnetzmaske im Normalfall 255.255.255.0
Standardgateway	Adresse des Gateways für den Internetzugang
Bevorzugter DNS Server	Adresse des Domain Name Servers in der Regel die IP-Adresse des Gateways
Alternativer DNS	IP-Adresse des alternative DNS
MAC Adresse	Hardware-Adresse der eingebauten Netzwerkkarte

Erweiterte Netzwerk-Konfiguration

Legen Sie im TAB Erweitert weitere Parameter der Netzwerk-Konfiguration fest.

Einstellungen - Netzwerk Einstellungen Allgemein Erweiter Netzwerk Status PPPOE Ändern DDNS Ändern NTP Ändern Remote Alarm Host PC Ändern Email Ändern Verlassen

Parameter Einstellung
PPPOE	PPPOE wird bei ADSL-Anschlüssen und der Verwendung eines Modems in Deutschland verwendet.Klicken Sie auf Ändern, um die Zugangsdaten (Kennung, Passwort) zu Ihrem Provider einzugeben.
DDNS	Server zur Dynamischer Domain-Name-System Verwaltung zur Aktualisierung von Hostnamen bzw. DNS-Einträgen
NTP Network	Time ProtocolServer zur Uhrzeit-Synchronisation
Remote Alarm Host PC	Konfigurieren Sie hier die IP-Adresse des PCs, an den bei einem Alarm eine Meldung ausgegeben werden soll.
Email	Spezifizieren Sie die Mail-Einstellungen, unter denen im Alarmfall an eine spezifische Mailadresse eine Email gesendet wird.

PPPOE manuell einrichten

PPPOE PPPOE Benutzername user Password ****** Password wiederholen ****** OK Abbrechen

1. Aktivieren Sie die 'Checkbox' PPPOE und geben Sie dann den Benutzernamen (Internetzugangskennung) sowie das Passwort ein und bestätigen Sie das Passwort.
2. Übernehmen Sie Ihre Daten mit OK.

DDNS manuell einrichten

DDNS DDNS DDNS Type ABUS DDNS Server Adresse DVR Domain Name Benutzername Password Password bestätigen OK Abbrachen

1. Um die ABUS DDNS Funktion nutzen zu können, müssen Sie zuvor ein Konto bei www.abusserver.com einrichten. Bitte beachten Sie hierzu die FAQs auf der Webseite.
2. Aktivieren Sie die „Checkbox’ DDNS und wählen Sie dann den DDNS Typ „ABUS DDNS“ und tragen Sie im Feld „Server Adresse“ die IP-Adresse „www.abusserver.com“ oder „62.153.88.107“ ein.
3. Übernehmen Sie Ihre Daten mit OK. Die IP-Adresse Ihrer Internet Verbindung wird nun jede Minute am Server aktualisiert.

NTP manuell einrichten

NTP Zeitsynchronisation Synchronisiere jede 60 Minute(n) NTP Server 210.72.145.44 NTP Port 123 OK Abbrechen

i Hinweis

Der Rekorder kann die Uhrzeit mit einem externen Server synchronisieren. Dafür stehen mehrere Serveradressen im Internet zur Verfügung.

1. Aktivieren Sie die 'Checkbox' NTP und geben Sie an, nach welcher Zeitspanne die Synchronisation erneut erfolgen soll. Geben Sie die IP-Adresse des NTP Servers sowie den NTP-Port ein.
2. Übernehmen Sie Ihre Daten mit OK.

Remote Alarm Host-PC einrichten

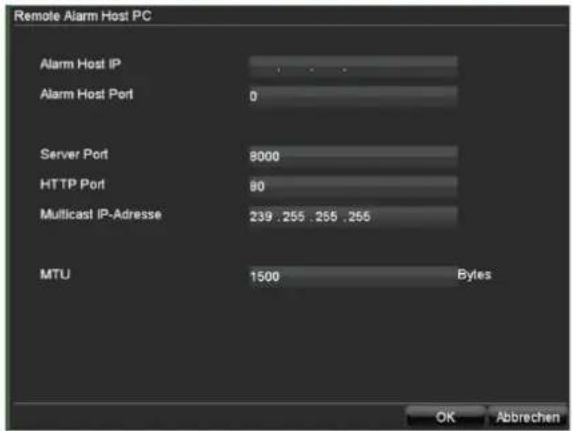

Remote Alarm Host PC Alarm Host IP Alarm Host Port 0 Server Port 8000 HTTP Port 80 Multicast IP-Adresse 239 .255 .255 .255 MTU 1500 Bytes OK Abbrechen

Parameter Einstellung
Alarm Host IP Keine Funktion
Alarm Host Port Keine Funktion
Server Port Port für Datenkommunikation.
HTTP Port Port des Webservers.
Multicast IP-Adresse	Sie können zur Traffic-Minimierung hier auch die Multicast IP eingeben. Die IP-Adresse muss mit der in der Videoüberwachungssoftware über-einstimmen.
MTU Beschreibt die maximale Paketgröße eines Protokolls.

Hinweis

Server Port 8000 sowie HTTP Port 80 sind die Standard-Ports für Remote Clients bzw. Remote Internetbrowser Zugang.

Email-Adresse einrichten

Bei einem Alarm kann das Gerät eine Nachricht per Email versenden. Geben Sie hier die Email-Konfiguration ein:

Email Allgemein — Erweitert Server authentifizierung Benutzername [e-mail] Password ******** SMTP Server smtp.sina.com Von Name add1 Von Email Adresse [e-mail] Empfänger auswählen Empfänger 1 Empfänger client1 An Email Adresse [e-mail] Test Anwenden OK Abbrechen

Parameter Einstellung
Server Authenti-fizierung	’Checkbox’ aktivieren, wenn eine Anmeldung am Server des Internet-Providers erfolgt
Benutzername Mail-Konto beim Provider
Passwort	Passwort, mit dem das Email-Konto geschützt ist
SMTP Server SMTP-Server-Adresse des Providers
Von Name Absendername
Von Email Adresse	Die zum Email-Konto gehörende Email-Adresse
Empfänger auswählen	Wählen Sie drei mögliche Empfänger aus, die die Email erhalten sollen
Empfänger	Geben Sie hier den Namen des Empfängers ein
An Email Adresse	Geben Sie die Email-Adresse des Empfängers ein
TAB Erweitert Einstellung
Angefügte JPEG Datei	’Checkbox’ aktivieren, wenn zusätzlich zur Email Aufnahmen der Kamera als Foto-Dateien gesendet werden sollen
Intervall	wählen Sie zwischen 2 bis 5 Sekunden den Abstand zwischen den einzelnen Aufnahmen
SMTP Port Geben Sie den SMTP-Port an (Standardmäßig: 80)
SSL	’Checkbox’ aktivieren, um die Email-Verschlüsselung zu aktivieren

1. Geben Sie die Parameter der Email-Benachrichtigung ein.
2. Klicken Sie dann auf Test, um testweise eine Email zu versenden.

i

Hinweis

Das Gerät sendet eine Email an den eingerichteten Empfänger.

Falls diese Email nicht beim Empfänger ankommt, überprüfen Sie die Einstellungen und korrigieren Sie diese.

Überprüfen Sie ggf. die Junk-Mail-Einstellungen Ihres Mail-Clients.

Netzwerkstatus

Klicken Sie auf den TAB Netzwerk Status, um eine Übersicht der aktuellen Netzwerkkonfiguration zu erhalten.

Einstellungen - Netzwerk Einstellungen Allgemein Erwelterl Netzwerk Status DHCP Status: Aktiv Nein IP-Adresse N/A Subnetzmaske N/A Standard Gateway N/A PPPOE Status: Aktiv Nein IP-Adresse N/A Subnetzmaske N/A Standard Gateway N/A Verlassen

Parameter Einstellung
DHCP	Bei aktiviertem DHCP werden die bezogenen Parameter angezeigt. Ist DHCP inaktiv, erscheint N/A.
PPPOE Status	Zeigt bei manueller Einrichtung an, ob eine Internetverbindung besteht. Außerdem die IP-Adresse, Subnetzmaske sowie das eingerichtete Standardgateway.Hinweis: Verwenden Sie einen Router der als Gateway/DSL-Modem eingerichtet ist, werden die PPPOE-Einstellungen des Routers genutzt. In der Anzeige erscheint dann N/A.

Alarm

Alarm-Übersicht

Die Alarm-Einstellungen regeln detailliert die Art der Kameraüberwachung und steuern das Geräteverhalten z.B. bei Bewegungserkennung oder Videosignalverlust.

- Öffnen Sie das Menü Einstellungen und klicken Sie links in der Menü-Übersicht auf Alarm.

Einstellungen - Alarm Einstellungen Allgemein Kamera Autz. Netzwerk Alarm PTZ R3232 Anzeige Warning Benutzer Alarmmelder Relaisausgang UVM Nr. Alarm Name IP-Adresse Typ A<-1 Lokal N.O. A<-2 Lokal N.O. A<-3 Lokal N.O. A<-4 Lokal N.O. A<-5 Lokal N.O. A<-6 Lokal N.O. A<-7 Lokal N.O. A<-8 Lokal N.O. A<-9 Lokal N.O. A<-10 Lokal N.O. A<-11 Lokal N.O. A<-12 Lokal N.O. A<-13 Lokal N.O. A<-14 Lokal N.O. Andem Verlassen

In der Übersicht sehen Sie die möglichen Alarmmelder, deren Signale über die entsprechenden Alarmeingänge verwaltet werden.

Alarmeingang

1. Wählen Sie den Alarmmelder aus indem Sie in die Zeile markieren, klicken Sie dann auf Ändern.

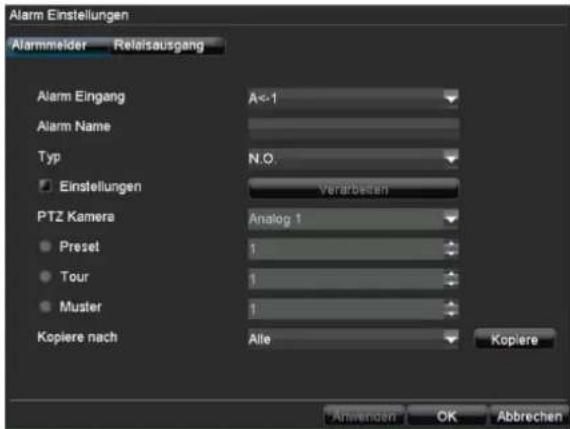

Alarm Einstellungen Alarmmeider — Relaisausgang Alarm Eingang A<-1 Alarm Name Typ N.O. Einstellungen Verarbeiten PTZ Kamera Analog 1 Preset 1 Tour 1 Muster 1 Kopiere nach Alle Kopiere Anwenden OK Abbrechen

Parameter Einstellung
Alarm Eingang	Den Alarmeingang auswählen, um die Einstellungen vorzunehmen
Alarm Name	Geben Sie eine eindeutige Beschreibung ein, z.B. Türkontakt Lagerhalle
Typ N.O.: Schaltkreis normal geöffnet.N.C.: Schaltkreis normal geschlossen

Parameter Einstellung
Einstellungen	Hier können Sie die Reaktion auf einen Alarm einstellen.
PTZ Kamera	Zuweisung der PTZ-Kamera zum Kameraeingang
Preset Tour Muster	Checkbox aktivieren/deaktivieren; Preset, Tour bzw. Muster aus Pulldown-Menü auswählen.
Kopiere nach Einstellung kopieren

1. Weisen Sie den Alarm Eingang im Pulldown-Menü zu.

2. Geben Sie den Alarmnamen an.

3. Wählen Sie den Typ des Alarmgebers aus dem Pulldown-Menü:

• N.O.: löst beim Schließen Alarm aus

• N.C.: löst beim Öffnen Alarm aus

1. Aktivieren Sie die 'Checkbox' Einstellungen und klicken Sie auf Verarbeiten.

Jeden ausgelösten Alarm können Sie individuell verarbeiten:

Reaktion:

Ausnahmen Handhabung Reaction Zeitplan Aufzeichnung Pop-up auf Monitor Akustisches Warnsignal CMS Software benachrichtigen Versende Email Relaisausgang auslösen Einsteller Email Anwenden OK Abbrechen

Aufzeichnung:

Ausnahmen Handhabung Reaktion Zeitplan Aufzeichnung Aufzeichnung Analog Alle 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 Ausgewählt □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ Zeilplan aktivieren Analog Alle 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 Ausgewählt □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ Anwendert OK Abbrechen

Parameter Einstellung
Popup auf Monitor	Auf dem Monitor erscheint eine Einblendung
Akustisches Warnsignal	Das Gerät gibt wiederholt einen Signalton aus
CMS Software benachrichtigen	Schickt ein Alarmsignal an einen PC mit der ABUS CMS Software. Die Software muss dazu gestartet und der Rekorder dort im Überwachungsmodus sein.
Versende Email	es wird eine Email an eine spezifizierte Mail-Adresse gesendet. Siehe S. 51
Relaisausgang auslösen	siehe S. 55

Zeitplan:

Hier können Sie definieren in welchen Zeitraum diese Reaktion gültig sein soll.

Parameter Einstellung
Aufzeichnung	Hier können Sie auswählen, welche Kameras durch das Auslösen des Alarmeingangs aufgezeichnet werden sollen.
Zeitplan aktivieren	Hier können Sie auswählen für welche Kameras Sie den Zeitplan aktivieren möchten. Haben Sie z.B. das ABUS IP Alarmmodul eingelernt, können Sie den Secvest Key nutzen um beim Verlassen des Objektes den Überwachungsmodus im Rekorder aktivieren. Der im Zeitplan hinterlegte Aufzeichnungsmodus (Dauer, Bewegungserkennung, Alarm) wird dann genutzt. Sie können somit eine Zeitplanunabhängige Aktivierung des Rekorders darstellen und vermeiden Fehlalarme.Achten Sie darauf, dass der Zeitplan anfangs nicht aktiviert ist, damit er beim Aktivieren nicht unscharf geschalten wird.

Relaisausgang

1. Klicken Sie im Menü Alarm Einstellungen auf Relaisausgang.

Parameter Einstellung
Alarm Ausgang Nr.	Den Relaisausgang auswählen, um die Einstellungen vorzunehmen
Alarm Name	Geben Sie eine eindeutige Beschreibung ein, z.B. Sirene Lagerhalle
Dauer Dauer des aktivierten Alarms
Zeitplan	Uhrzeitabhängige Steuerung des Relaisausgangs
Kopiere nach Einstellung kopieren

1. Weisen Sie den Alarm Ausgang im Pulldown-Menü zu.
2. Geben Sie den Alarmnamen an.
3. Geben Sie die Verzögerung im Pulldown-Menü ein, die zwischen der Alarmeingangsmeldung und der Signalausgabe am Relais liegen soll.
4. Wählen Sie den Tag und geben Sie den Zeitplan ein, siehe S. 41.
5. Kopieren Sie die Einstellung zu anderen Alarmausgängen, falls die Parameter übereinstimmen bzw. falls gewünscht.

i

Hinweis

Falls eine Netzwerkkamera verwendet wird, muss diese korrekt eingerichtet und der Netzwerkzugriff möglich sein.

Beachten Sie die Hinweise zu Manueller Alarm auf S. 36.

IP\*Alarmmodul

Hier können Sie bis zu drei ABUS IP Alarmmodule (CASA10010) hinzufügen. Nach erfolgreicher Verbindung per Netzwerk, werden jeweils 2 Alarmein- und ausgänge in den Reitern „Alarmmelder“ und „Relaisausgang“ hinzugefügt. Die Kurzbezeichnung der Eingänge lauten U1<-1 / U1<-2, der Ausgänge U1->1 / U1->2.

Klicken Sie auf „Hinzufügen“ um ein ABUS IP Alarmmodul zu konfigurieren.

UVM Setting Uvm Name IP Alammodul IP 192.168 0.220 Port verwalten 8000 Admin Name adults Password **** OK Cancel

Parameter Einstellung
Bezeichnung	Hier können Sie eine eindeutige Bezeichnung für das IP Alarmmodul hinterlegen.
IP-Adresse	Tragen Sie hier die IP-Adresse des IP-Alarmmoduls ein.
Port	Tragen Sie hier den Port (Standardwert 8000) des IP-Alarmmoduls ein.
Benutzername	Tragen Sie hier den Benutzernamen (muss Admin Rechte besitzen) des IP-Alarmmoduls ein.
Passwort	Tragen Sie das Passwort zum oben angegebenen Benutzer ein.

Nach erfolgreicher Verbindung erhalten Sie zwei weitere Ein- und Ausgänge, die jedoch per Netzwerk geschalten werden.

i

Hinweis

Im Internet (www.abus-sc.com) finden Sie im Downloadbereich des IP Alarmmoduls mehrere Installationsbeispiele.

Störungsbehebung

Bevor Sie den Service anrufen, lesen Sie die folgenden Hinweise, um die mögliche Ursache einer Störung zu ermitteln.

Störung Ursache Lösung
Kein Strom Netzkabel ist nicht angeschlossen		Netzkabel fest an der Steckdose anschließen
	Netzschalter auf OFF Netzschalter auf ON stellen
	Steckdose führt keinen Strom	Ggf. anderes Gerät an der Steckdose verwenden
Kein Bild	Der Bildschirm ist nicht für den Empfang eingestellt	Korrekten Video-Eingangsmodus einstellen, bis vom Rekorder ein Bild erscheint
	Videokabel ist nicht fest angeschlossen Videokabel fest anschließen
	Angeschlossener Monitor ist ausgeschaltet Monitor einschalten
Kamerabilder nur S/W und unscharf, obwohl Farbkamera installiert	Sind beim Starten des Rekorders keine Kameras angeschlossen, wird der Rekorder automatisch im NTSC Modus gestartet. Werden nun PAL Farbkameras angeschlossen, werden diese in S/W und unscharf angezeigt.	Schließen Sie die Kameras an, bevor Sie den Rekorder starten. Der Rekorder erkennt automatisch, ob ein PAL oder NTSC Signal vorliegt und wechselt in den korrekten Modus. Sie können den Modus einstellen, siehe S. 39.
Kein Ton	Audiokabel sind nicht fest angeschlossenÜber Audiokabel angeschlossene Geräte sind nicht eingeschaltet.	Audiokabel fest anschließenÜber das Audiokabel angeschlossene Geräte sind nicht eingeschaltet
	Audio-Anschlusskabel ist beschädigt Kabel austauschen
Festplatte funktioniert nicht	Verbindungskabel sind nicht fest angeschlossenFestplatte defekt oder nicht systemkonform	Kabel fest anschließenFestplatte gegen empfohlene Festplatte austauschen.
USB-Anschluss funktioniert nicht	Gerät wird nicht unterstütztUSB-Hub wurde verwendet USB-Medium direkt anschließen	Korrektes USB-Medium anschließen, USB2.0
Netzwerkzugriff nicht möglich	Netzwerkkabel-Anschluss loseNetzwerkeinstellungen (DHCP, IP-Adresse etc.) fehlerhaft	Netzwerkkabel einstecken. Netzwerk-Konfiguration prüfen und ggf. korrigieren, siehe S. 49
Fernbedienung funktioniert nicht	Batterien nicht polaritätsrichtig (+, -) eingelegt oder erschöpftFernbedienung ist zu weit vom Rekorder entferntEs befindet sich ein Hindernis zwischen der Fernbedienung und RekorderZu helle Beleuchtung oder Leuchtstoffröhren?	Ersetzen Sie die Batterien durch neue. Zur Steuerung des Gerätes mit der Fernbedienung richten Sie diese auf den Fernbedienungssensor am Gerät.Verwenden Sie die Fernbedienung innerhalb von 7 m EntfernungEntfernen Sie das HindernisStarken Einfall von Leuchtstoffröhrenlicht ausschließen
Aufnahme ist nicht möglich	Keine HDD bzw. HDD nicht initialisiert	Festplatte einbauen und initialisieren
Plötzliches Ausschalten Die Temperatur im Inneren des Gerätes ist zu hoch		Reinigen Sie das Gerät bzw. entfernen Sie jegliche die Belüftung behindernden Gegenstände

Gerät reinigen und pflege

Hinweis

• Ihr Gerät ist wartungsfrei.
• Schützen Sie das Gerät vor Staub, Schmutz und Feuchtigkeit.

Index

Admin 42

Admin-Passwort 18

Adressbereich 47

Alarm 24, 45, 52

Alarmausgang 41, 53, 54

Alarmeingang 52

Anschlüsse 14

Auflösung 23

Aufstellort 10

Aufzeichnung

Einstellungen 23

erweiterte

Einstellungen 23

manuelle 24

Zeitplan 23

Ausschalten 16

Authentifizierung 50

Batterien 60

Bedienelemente 13

Benachrichtigung 40

Benutzer 42

Bewegungserkennung 24, 39

Bildrate 23

Bildschirmtastatur 16

Datenexport 34

DDNS 49

DHCP 47

DST Bias 39

DVR Status LED 17

Einrichtungsassistent 18

Einschalten 16

Einstellmenü 38

Einstellungen

allgemeine 38

Kamera 39

Email 41, 50, 53

Encoding 23

Entsorgung 60

Ereignissuche 32

Ergebnis 33

Parameter 32

Fernbedienung 4, 14

Festplatte

Alarme 37

einstellen 36

initialisieren 36

Kapazität 59

Parameter 36

Status 37

Festplatten 35

Festplattenlaufwerk 63

Sicherheit 63

FTP 44

FTP-Server 44

Gateway 47

Gerätemenü 31

Geräteübersicht 3

Hauptmenü 20, 31

Herunterfahren 16, 46

Host-PC 50

Information 46

IP-Adresse 47

Kamera

Zonen einrichten 40

Zonen Zeitplan, Benachrichtigung 40

Kameraausgang

einstellen 22

Kameradarstellung

Ansichten 20

Kameraeinstellungen 39

Kameratasten 17

Konfiguration 46

Kontrollfeld 25, 26

Popup-Menü PTZ 27

PTZ 27

Lieferumfang 12

Liveansicht 20

Einstellungen 22

Logdatei

Alarm 45

MAC Adresse 42, 47

Manuelle Aufzeichnung 32

Manueller Alarm 35

Maus

Popup-Menü 20

Mausbedienung 15

Menü

Einstellungen 38

Menü Allgemeine

Einstellungen 38

Menü-Übersicht 31

Monitor

Anzeigen am 17

N.C. 52

N.O. 52

Nachalarm 23

Nameserver 47

Netzwerk 47

Email 50

erweiterte

Konfiguration 48

Konfiguration 48

Status 51

Netzwerkstatus 51

Neustart 46

NTP 49

Passwort 38, 42

Popup-Menü 20

Port 47

PPPOE 49

Preset 27, 52

Privatzone 40

Privatzonen 39

PTZ 20

Einstellungen 28

Muster 27

Muster Einstellungen 30

Preset 27

Preset Einstellungen 28

Tour 27

Tour Einstellungen 29

Touren im Rekorder festlegen 29

PTZ Kamera 52

PTZ-Steuerung 27

Remote Alarm 50

Reset 46

RS232 41

Sabotageüberwachung 39

Sequenzanzeige 21

Setup 31

SMTP 50

Speicherkapazität 59

Spot Out 22

Standardgateway 48

Statusanzeigen 17

Statussymbole 20

Stream 23

Subnetzmaske 47

Symbole 9

synchronisieren 49

Systemzeit 38

Update 44

Verweilzeit 39

VGA Auflösung 38

Video Qualität 23

Video Standard 38

Videoausgang 22

Videoverlusterkennung 39

Voralarm 23

Warnsignal 40, 53

Warnung 42

Wartung 44

Update 44

Wiedergabe 20, 25

aus Live-Bildschirm 26

Bildschirm 25

Ereignissuche 25

erweiterte

Ereignissuche 26

Kontrollfeld 25

Zeitplan 40

Zeitzone 38

Zonen 40

Zoom 21

Zugriffrechte 43

Technische Daten

Technische Änderungen und Irrtümer vorbehalten.

ABUS Digitalrekorder TVVR41100 TVVR41110 TVVR41120
Videokomprimierung	H.264
Hybridfähig	-
Kameraeingänge	4 x BNC (1.0 V p-p, 75 Ω)	8 x BNC (1.0 V p-p, 75 Ω)
Kameraausgänge	-	8 x BNC (1.0 V p-p, 75 Ω) - 1 x TVAC41920 erforderlich
Monitorausgänge	Monitor: 1 x BNC (1.0 V p-p, 75 Ω), 1 x VGA Spot: 1 x BNC (1.0 V p-p, 75 Ω)
Betriebsmodus	Triplex
Auflösung (Liveansicht)	PAL: 704 x 576 (4CIF), NTSC: 704 x 480 (4CIF) VGA: 800 x 600/60Hz, 1024 x 768/60Hz, 1280 x 1024/60Hz
Auflösung @ Bildrate pro Kamera (Aufnahme)	PAL: NTSC: 352 x 288 (CIF) @ 25 fps 352 x 240 (CIF) @ 30fps 704 x 288 (2CIF) @ 25 fps 704 x 288 (2CIF) @ 30 fps 704 x 576 (4CIF) @ 25 fps 704 x 480 (4CIF) @ 30 fps
Gesamtbildrate	PAL: 100 fps, NTSC: 120 fps	PAL: 200 fps, NTSC: 240 fps
Kompressionsstufen	6
Vor-/Nachalarmspeicher	0~30 Sek. / 5 - 900 Sek.
Speichermedium	2 x SATA HDD
Datensicherung	2 x USB 2.0
Ansichten	1 / 4 1 / 4 / 9 1 / 4 / 9 / 16
Aufnahmemodi	Manuell, Zeitplan, Bewegungserkennung, Alarm, Bewegungserkennung und Alarm, Bewegungserkennung oder Alarm
Suchmodi	Nach Ereignis, Datum & Zeit
Alarmeingang (NO/NC)	4 8 16
Relaisausgang	1 (Belastbarkeit: 12VDC/1A)	4 (Belastbarkeit: 12VDC/1A)
Benutzerstufen	2 (max. 31 Benutzer)
Netzwerkanschluss	RJ45 10/100 Mbps
Gleichzeitiger Netzwerkzugriff	24 Kameraverbindungen
Netzwerkfunktionen	Liveansicht, Wiedergabe, Datenexport, Einstellungen
DDNS	√
NTP	√
PTZ Steuerung	RS-485
PTZ Protokolle	PELCO-D, PELCO-P, Samsung, LG-MULTIX
Alarmierung	Akustisches Warnsignal, OSD Signal, Email
Audio	Audio In: 4 x Cinch (2.0 V p-p, 1000Ω) Line In: 1 x Cinch (2.0 V p-p, 1000Ω) - nur für Netzwerkübertragung Audio Out: 1 x Cinch (600Ω)
Steuerung	USB Maus, Fernbedienung (nicht im Lieferumfang enthalten)
Software	ABUS CMS Software
OSD Sprachen	Deutsch, Englisch, Französisch, Niederländisch, Dänisch
Spannungsversorgung	12 VDC
Stromaufnahme	<10W (ohne Festplatte) <15W (ohne Festplatte) <30W (ohne Festplatte)
Betriebstemperatur	-10°C ~ + 55°C
Abmessungen (BxHxT)	450 x 441 x 90 mm
Gewicht	≤ 8 Kg ohne Festplatte
Zertifizierungen	CE

HDD-Speicherkapazität

Der benötigte Speicherplatz für Aufzeichnung und Überwachung hängt neben der physikalischen Speicherkapazität der verwendeten Festplatte von der eingestellten Auflösung sowie der Bitrate der Aufzeichnung ab.

Daueraufzeichnung, 1x1TB Festplatte:

Anzahl Kameras	Auflösung	FPS	Empfohlene Bit Rate	Aufnahmezeit
4	CIF	25	512	41 Tage, 5 Stunden
4	2CIF	25	1024	20 Tage, 14 Stunden
4	4CIF	25	2048	10 Tage, 7 Stunden
8	CIF	25	512	20 Tage, 14 Stunden
8	2CIF	25	1024	10 Tage, 7 Stunden
8	4CIF	25	2048	5 Tage, 3Stunden
16	CIF	25	512	10 Tage, 7 Stunden
16	2CIF	25	1024	5 Tage, 3 Stunden
16	4CIF	25	2048	2 Tage, 13 Stunden

Auf der mitgelieferten CD finden Sie einen Kalkulator um den benötigten Speicherplatz auf einer Festplatte zu berechnen. Desweiteren finden Sie diese Softwaren auch auf unsere Homepage zusammen mit der ABUS CMS Software zum Download.

Entsorgen

Hinweis auf die Elektro- und Elektronik Altgeräte EG-Richtlinie

Im Interesse des Umweltschutzes darf das Gerät am Ende seiner Lebensdauer nicht mit dem Hausmüll entfernt werden. Die Entsorgung kann über entsprechende Sammelstellen in Ihrem Land erfolgen. Befolgen Sie die örtlichen Vorschriften bei der Entsorgung der Materialien.

Entsorgen Sie das Gerät gemäß der Elektro- und Elektronik Altgeräte EG-Richtlinie 2002/96/EC - WEEE (Waste Electrical and Electronic Equipment). Bei Rückfragen wenden Sie sich an die für die Entsorgung zuständige kommunale Behörde. Rücknahmestellen für Ihre Altgeräte erhalten Sie z. B. bei der örtlichen Gemeinde- bzw. Stadtverwaltung, den örtlichen Müllentsorgungsunternehmen oder bei Ihrem Händler.

Hinweise zum Umgang mit Batterien

• Legen Sie Batterien stets polrichtig ein, versuchen Sie nicht, die mitgelieferten Batterien wieder aufzuladen und werfen Sie diese unter keinen Umständen in offenes Feuer! Verwenden Sie keine unterschiedlichen Batterien (alte und neue, Alkali und Kohle usw.) gleichzeitig. Entnehmen Sie die Batterien, wenn Sie das Gerät über einen längeren Zeitraum nicht verwenden. Bei unsachgemäßem Gebrauch besteht Explosions- und Auslaufgefahr!
• Denken Sie an den Umweltschutz! Verbrauchte Batterien gehören nicht in den Hausmüll! Sie müssen bei einer Sammelstelle für Altbatterien abgegeben werden.
• Achten Sie darauf, dass Batterien nicht in die Hände von Kindern gelangen. Kinder könnten Batterien in den Mund nehmen und verschlucken. Dies kann zu ernsthaften Gesundheitsschäden führen. In diesem Fall sofort einen Arzt aufsuchen!

• Normale Batterien dürfen nicht geladen, erhitzt oder ins offene Feuer geworfen werden (Explosionsgefahr!).

• Wechseln Sie schwächer werdende Batterien rechtzeitig aus.

• Wechseln Sie immer alle Batterien gleichzeitig aus und verwenden Sie Batterien des gleichen Typs.

Wichtig

Ausgelaufene oder beschädigte Batterien können bei Berührung mit der Haut Verätzungen verursachen.

Benutzen Sie in diesem Fall geeignete Schutzhandschuhe.
▶ Reinigen Sie das Batteriefach mit einem trockenen Tuch.

Wichtiger Hinweis zur Entsorgung von Batterien

Für Ihr Produkt werden Batterien verwendet, für die die Europäische Richtlinie 2006/66/EG gilt und die nicht mit dem normalen Hausmüll entsorgt werden können.

Informieren Sie sich über die geltenden Bestimmungen Ihres Landes zur separaten Sammlung von Batterien.

Die korrekte Entsorgung von Batterien hilft, negative Auswirkungen auf Umwelt und Gesundheit zu vermeiden.

Diese Zeichen finden Sie auf schadstoffhaltigen Batterien:

Pb = Batterie enthält Blei

Cd = Batterie enthält Cadmium

Hg = Batterie enthält Quecksilber

Hinweis auf RoHS EG-Richtlinie

Das Gerät entspricht der RoHS Richtlinie.

Die Einhaltung der RoHS-Richtlinie bedeutet, dass das Produkt oder Bauteil keine der folgenden Substanzen in höheren Konzentrationen als den folgenden Höchstkonzentrationen in homogenen Materialien enthält, es sei denn, die Substanz ist Teil einer Anwendung, die von der RoHS-Richtlinie ausgenommen ist:

a) 0,1 % Blei (nach Gewicht),
b) Quecksilber,
c) sechswertiges Chrom,
d) polybromiertes Biphenyl (PBB) und polybromierte Diphenylether
e) 0,01 % Kadmium (nach Gewicht)

Glossar

Verwendete Fachbegriffe

1080i

HDTV-Bildsignal mit 1080 Pixel und „Interlaced“-Darstellung.

16:9

Am Kinoformat orientiertes Seitenverhältnis von Breitbild-Displays.

720p

HDTV-Bildsignal mit 1280 x 720 Pixel und progressiver Darstellung.

AUFLÖSUNG

Das übliche PAL-Fernsehsystem zeigt TV-Bilder in 576 Zeilen mit typischerweise 768 Bildpunkten. Hoch auflösendes Fernsehen (HDTV) arbeitet mind. mit 1280 x 720 Bildpunkten.

BILDDIAGONALE

Größenangabe bei Displays: Abstand der linken unteren Ecke zur rechten oberen Ecke – in Zoll oder Zentimeter. Browser

Programm zum Betrachten von Webseiten im World-Wide-Web.

CIF

,Common Intermediate Format'.

Ursprünglich zur Umrechnung von PAL zu NTSC Standard gedacht. CIF entspricht einer Video-Auflösung von 352 x 288 Pixel, 2 CIF 704 x 288 Pixel, 4 CIF 704 x 576 Pixel.

CINCH

Verbreiteter Buchsentyp für analoge Audio- oder FBAS-Video-Signale.

DDNS

,Dynamischer Domain-Name-System-Eintrag'

Netzwerk-Dienst, der die IP-Adressen seiner Clienten in einer Datenbank bereithält und aktualisiert.

DHCP

,Dynamic Host Configuration Protocol'

Netzwerkprotokoll, das die automatische Einbindung von Geräten (Clients) in bestehende Netzwerke ermöglicht. Dabei vergeben DHCP-Server (wie z.B. Internet-Router) die IP-Adresse, die Netzmaske, das Gateway, den DNS-Server und ggf. WINS-Server automatisch. Client-seitig muss dazu lediglich der automatische Bezug der IP-Adresse aktiviert sein.

Domain

Domäne (Namensraum), die der Identifikation von Internetseiten dient (z.B. www.abus-sc.de).

Dual Stream

Dual Stream bezeichnet ein Video-

Übertragungsverfahren. Es erfolgt eine hoch aufgelösten Aufzeichnung sowie ein niedriger aufgelöste Übertragung z.B. über das Netzwerk. Der sog. „Main Stream“ verfügt über eine 4CIF-Auflösung, der sog. „Sub Stream“ lediglich CIF.

DVR

Digitaler Video Recorder; Ein Gerät zur Aufzeichnung unterschiedlicher Video- und Audioquellen (analog, digital). Die Daten werden zur Aufzeichnung komprimiert und z.B. auf Festplatten gespeichert.

FBAS/CVBS

„Farb-, Bild-, Austast- und Synchron-Signal“. Die einfachste Variante von Videosignalen, auch „Composite-Signal“ genannt. Die Bildqualität ist vergleichsweise gering.

H.264

(MPEG-4 AVC); Standard zur hocheffizienten Kompression von Videosignalen. Verwendet u.a. bei Blu-ray-Discs oder Video-Konferenzsystemen.

HDD

,Hard Disk Drive'; Festplatte (Magnetplattenspeicher) Digitaler Datenspeicher bei Computern oder DVRs.

GIGABYTE

Einheit für die Speicherkapazität bei Speichermedien (HDD, USB, SD/MMC-Karten).

HDVR

Hybrid-DVR; DVR zur Aufzeichnung analoger Kameras und Netzwerkkameras.

http

,Hypertext Transfer Protokoll';

Ein Verfahren zur Datenübertragung über Netzwerke. Hauptsächlich verwendet bei der Darstellung von Webseiten in einem Browser.

INTERLACED

Zeilensprung-Verfahren.

IP-Adresse

Eine Adresse im Computernetz, basierend auf dem Internetprotokoll (IP), diese ermöglicht, unterschiedliche Geräte im Netz adressierbar zu machen und damit dediziert zu erreichen.

JPEG

Verlustarmes Kompressionsverfahren für Fotos. Die meisten Digitalkameras speichern ihre Fotos im JPEG-Format.

MPEG

Kurzform für Moving Picture Experts Group. Dabei handelt es sich um einen internationalen Standard für die Kompression von bewegten Bildern. Auf einigen DVDs sind die digitalen Audiosignale in diesem Format komprimiert und aufgenommen.

NTP

Verfahren zur Zeitsynchronisierung über Netzwerke. Auch SNTP (Simple Network Time Protokoll), das eine vereinfachte Form darstellt.

NTSC

Farbfernseh-Standard in USA. Das Verfahren unterscheidet sich in einigen Details vom europäischen PAL-System: Ein NTSC-Vollbild besteht aus 480 sichtbaren und insgesamt 525 Zeilen. Pro Sekunde werden 60 Halbbilder angezeigt. Im Vergleich zu PAL ist das System anfälliger gegen Farbstörungen.

PAL

„Phase Alternating Line“; Europäisches Farb-TV-System. Es verwendet 576 sichtbare Bildzeilen, mit den für Verwaltungs-Signale genutzten Zeilen besteht ein Vollbild aus 625 Zeilen. Pro Sekunde werden 50 Halbbilder gezeigt. Die Phasenlage des Farbsignals wechselt dabei von Bildzeile zu Bildzeile.

PANEL

Fachbegriff für das Innenleben eines Flach-Displays (man spricht von LCD- oder Plasma-Panels).

PC

Ein „Personal Computer“ kann als Fernabfrage-Platz entweder mit der mitgelieferten Software oder per Browser verwendet werden.

Pixel

„Picture Element“. Bildpunkt, Bildelement, bezeichnet die kleinste Einheit einer digitalen Bildübertragung bzw. - darstellung.

PIP

„Picture in Picture“. Abkürzung für die „Bild-in-Bild“-Funktion, bei der auf dem Bildschirm gleichzeitig zwei Signalquellen zu sehen sind. Die zweite Signalquelle wird dabei der ersten überlagert.

PPPoE

,PPP over Ethernet' (Point-toPoint-Protokoll)

Netzwerkübertragungsverfahren zum Verbindungsaufbau über Wählleitungen, das z.B. bei ADSL-Anschlüssen verwendet wird.

PROGRESSIVE

Zeilenweise Abtastung beziehungsweise Bilddarstellung, im Gegensatz zu Zeilensprung beziehungsweise „Interlaced“.

PTZ

,Pan-Tilt-Zoom'

Schwenken, Neigen, Zoomen bei motorisierten Kameras.

USB

Serielle Busverbindung zum Anschluss z.B. von Speichermedien im laufenden Betrieb. Maximal nutzbare Datenrate bei USB 2.0: ca. 320 Mbit/s (ca. 40 MB/s).

VGA

„Video Graphics Array“. Im PC-Bereich übliche Schnittstelle für analoge Videosignale – im Wesentlichen handelt es sich dabei um RGB-Signale.

ZOLL (inch)

Maß der Bildschirmdiagonalen. Ein Zoll entspricht 2,54 Zentimeter. Die wichtigsten typischen Größen von 16:9-Displays: 26 Zoll (66 cm), 32 Zoll (81 cm), 37 Zoll (94 cm), 42 Zoll (106 cm), 50 Zoll (127 cm), 65 Zoll (165 cm).

Über das interne Festplattenlaufwerk

Das interne Festplattenlaufwerk (HDD) ist sehr empfindlich. Bedienen Sie das Gerät nach den folgenden Anleitungen, um Festplattenfehler zu vermeiden. Wichtige Aufnahmen sollten auf externe Medien gesichert werden, um unerwartete Datenverluste zu vermeiden.

i

Hinweis

• Gerät während des Betriebs nicht bewegen.
• Feuchtigkeit im Innern des Geräts kann kondensieren und Fehlfunktionen des Festplattenlaufwerks verursachen.
• Bei eingeschaltetem Gerät niemals den Netzstecker ziehen oder die Stromzufuhr über den Sicherungsschalter unterbrechen.
• Gerät nicht unmittelbar nach dem Ausschalten bewegen. Um das Gerät zu bewegen, führen Sie die folgenden Schritte durch:
• Warten Sie nach der Meldung OFF (Geräte-display) mindestens zwei Minuten.
• Ziehen Sie den Netzstecker.
• Setzen Sie das Gerät um.
• Bei einem Stromausfall während des Betriebs des Geräts könnten Daten auf der Festplatte verloren gehen. Verwenden Sie eine USV!
• Die Festplatte ist sehr empfindlich. Eine unsachgemäße Bedienung oder eine ungeeignete Umgebung könnte die Festplatte nach einer Betriebsdauer von einigen Jahren beschädigen. Anzeichen dafür sind unerwartetes Anhalten der Wiedergabe sowie sichtbare Mosaik-Effekte im Bild. Für einen Defekt der Festplatte gibt es unter Umständen keinerlei Vorzeichen.
• Bei einem Defekt ist keine Wiedergabe von Aufnahmen möglich. In diesem Fall muss die Festplatte ausgetauscht werden.

ABUS Digitalrekorder

TVVR41100 / TVVR41110

TVVR41120

Hersteller

ABUS Security-Center GmbH & Co. KG

Linker Kreuthweg 5

ABUS Security-Center GmbH & Co. KG

Linker Kreuthweg 5

Technische gegevens....184

Automatisch schakelen:

ABUS Security-Center GmbH & Co. KG

Linker Kreuthweg 5

ABUS Security-Center GmbH & Co. KG

Linker Kreuthweg 5

Indstillinger: Kamera

Systemmindstillinger - Kameraadministration General Udivide Kamera Analog 1 Kameraravne Kamera 01 Vis kameraravne Vis dato Vis dag Dataformat MM-DD-AAAA KlokkestelFormat 24 timer Vis OSD Ikke transparent & Blinkende OSD-positionering Aehr Kopier til Alle Kopier Arvend OK Aflut

Indstillinger: RS232

Ingen funktion.

Display

Henvisning

„Dynamischer Domain-Name-System-post“

ABUS Security-Center GmbH & Co. KG

Linker Kreuthweg 5
