TVVR20001 - Diktiergerät ABUS - Kostenlose Bedienungsanleitung

Marke	ABUS
Modell	TVVR20001
Produkttyp	Digitaler Sprachrekorder
Abmessungen	Ca. 100 x 30 x 15 mm
Gewicht	Ca. 50 g
Stromversorgung	Wiederaufladbarer Lithium-Ionen-Akku über USB
Speicherkapazität	Interner Speicher 8 GB (je nach Version)
Unterstützte Audioformate	MP3, WAV
Akkulaufzeit	Bis zu 20 Stunden Aufnahme
Hauptfunktionen	Sprachaufnahme, Wiedergabe, LCD-Bildschirm, integriertes Mikrofon, Lautsprecher, USB-Anschluss
Pflege und Reinigung	Mit einem weichen, trockenen Tuch reinigen; Feuchtigkeit vermeiden
Sicherheit	Enthält keine persönlichen Daten; vor Stößen schützen
Ersatzteile und Reparierbarkeit	Akku und USB-Kabel austauschbar; Reparatur durch Fachpersonal
Allgemeine Informationen	2 Jahre Garantie; hergestellt in China

Häufig gestellte Fragen - TVVR20001 ABUS

Wie schalte ich den Sprachrekorder ABUS TVVR20001 ein?

Halten Sie die Einschalttaste 3 Sekunden lang gedrückt, bis der Bildschirm angeht.

Wie starte ich eine Aufnahme?

Drücken Sie einmal die Taste "Record"; die Aufnahme beginnt und eine rote Leuchte blinkt.

Wie übertrage ich Audiodateien auf einen Computer?

Schließen Sie das Gerät mit dem mitgelieferten USB-Kabel an; es wird als Wechseldatenträger angezeigt. Kopieren Sie die .MP3- oder .WAV-Dateien.

Wie lange hält der Akku?

Die Akkulaufzeit beträgt ca. 20 Stunden ununterbrochene Aufnahme nach vollständiger Aufladung von 2 Stunden.

Wie lösche ich alle Aufnahmen?

Gehen Sie im Menü zu "Formatieren", bestätigen Sie, um den gesamten Speicher zu löschen.

Verfügt das Gerät über einen Rauschunterdrückungsmodus?

Ja, der ABUS TVVR20001 verfügt über einen Rauschfilter, der über das Menü aktiviert werden kann.

Was tun, wenn sich das Gerät nicht einschalten lässt?

Überprüfen Sie, ob der Akku geladen ist. Schließen Sie es über USB an das Stromnetz an. Wenn nichts passiert, wenden Sie sich an den Kundendienst.

Kann man kontinuierlich im Loop aufnehmen?

Ja, aktivieren Sie die Loop-Aufnahme in den Einstellungen; die ältesten Dateien werden überschrieben.

Wie stelle ich Datum und Uhrzeit ein?

Gehen Sie zum Menü "Einstellungen", wählen Sie "Datum/Uhrzeit" und passen Sie es mit den Navigationstasten an.

Ist der Rekorder mit einer microSD-Karte kompatibel?

Nein, das Modell TVVR20001 hat keinen microSD-Slot; der interne Speicher ist fest.

BEDIENUNGSANLEITUNG TVVR20001 ABUS

ABUS 8" All in One Digitalrekorder TVVR20001

Diese Bedienungsanleitung enthält wichtige Hinweise zur Inbetriebnahme und Handhabung.

Achten Sie hierauf, auch wenn Sie dieses Produkt an Dritte weitergeben.

Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf!

Eine Auflistung der Inhalte finden Sie im Inhaltsverzeichnis mit Angabe der entsprechenden Seitenzahlen.

English Dansk

i Beachten Sie die begleitenden Dokumente zum Thema „Steuerung per Webinterface“ und „Software“. Diese finden Sie auch im Internet unter www.abus-sc.com

Geräteübersicht

i Siehe Systembedienung S. 13.

Front

Rückseite

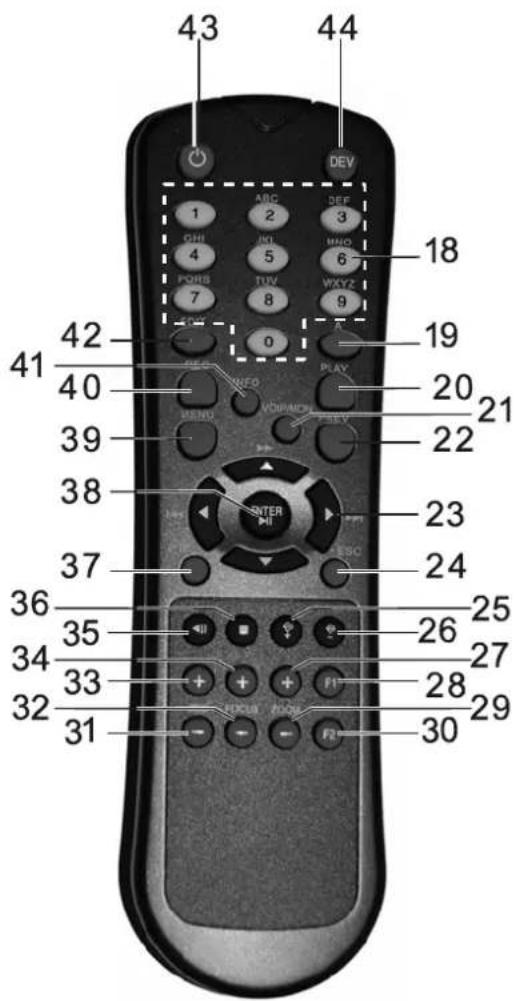

Fernbedienung

Geräteübersicht ....3

Kurzanleitung 8

Bevor Sie beginnen....8

Festplatte installieren....8

Wichtige Sicherheitshinweise 9

Symbolerklärung 9

Bestimmungsgemäße Verwendung....9

Allgemein 9

Stromversorgung 9

Überlastung/Überspannung....10

Kabel....10

Aufstellort/Betriebsumgebung....10

Fernbedienung....10

Wartung und Pflege 11

Zubehör....11

Inbetriebnahme 11

Kinder....11

Einführung....12

Allgemeine Informationen....12

Auspacken 12

Lieferumfang 12

Systembedienung....13

Allgemeines 13

Bedienelemente am Gerät....13

Anschlüsse an der Rückseite 13

Bedienelemente der Fernbedienung ....14

Bedienung mit der Maus....14

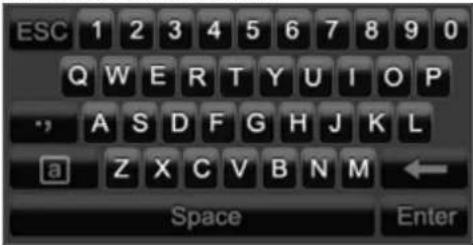

Bildschirmtastatur 15

Gerät starten 15

Gerät ausschalten, sperren, neu starten 15

Einrichtungsassistent 16

System einrichten 16

Administrator einrichten 16

Festplattenverwaltung....17

Aufzeichnungseinstellungen....17

Netzwerkeinstellungen....17

Liveansicht 18

Überblick 18

Statussymbole 18

Popup-Menü bei Mausbedienung....18

Digitaler Zoom 19

Einstellungen 20

Kameraausgang einstellen....20

Aufzeichnung 21

Einrichten 21

Allgemeine Einstellungen 21

Erweiterte Einstellung....21

Zeitplan 21

Manuelle Aufzeichnung....22

Wiedergabe....23

Allgemeines ....23

Der Wiedergabe-Bildschirm....23

Steuerung über Kontrollfeld....23

Wiedergabe über Ereignissuche....23

Wiedergabe: erweiterte Ereignissuche....24

Wiedergabe aus Livebildschirm....24

PTZ-Steuerung 25

Allgemeines ....25

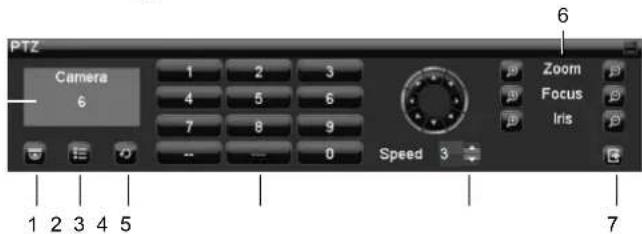

Steuerung über das PTZ-Kontrollfeld 25

Popup-Menü bei Mausbedienung....25

PTZ Einstellungen 26

Preset Einstellungen....26

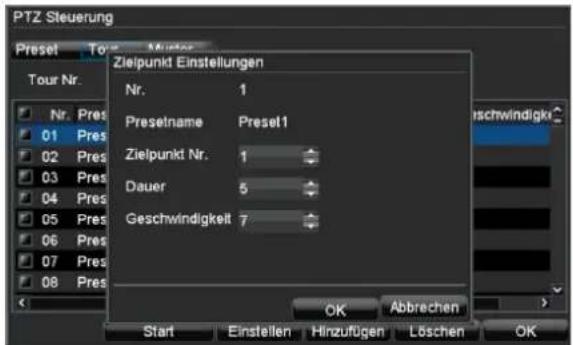

Tour Einstellungen....27

Touren im Rekorder festlegen 27

Touren von der PTZ-Kamera aufrufen 27

Muster Einstellungen ....28

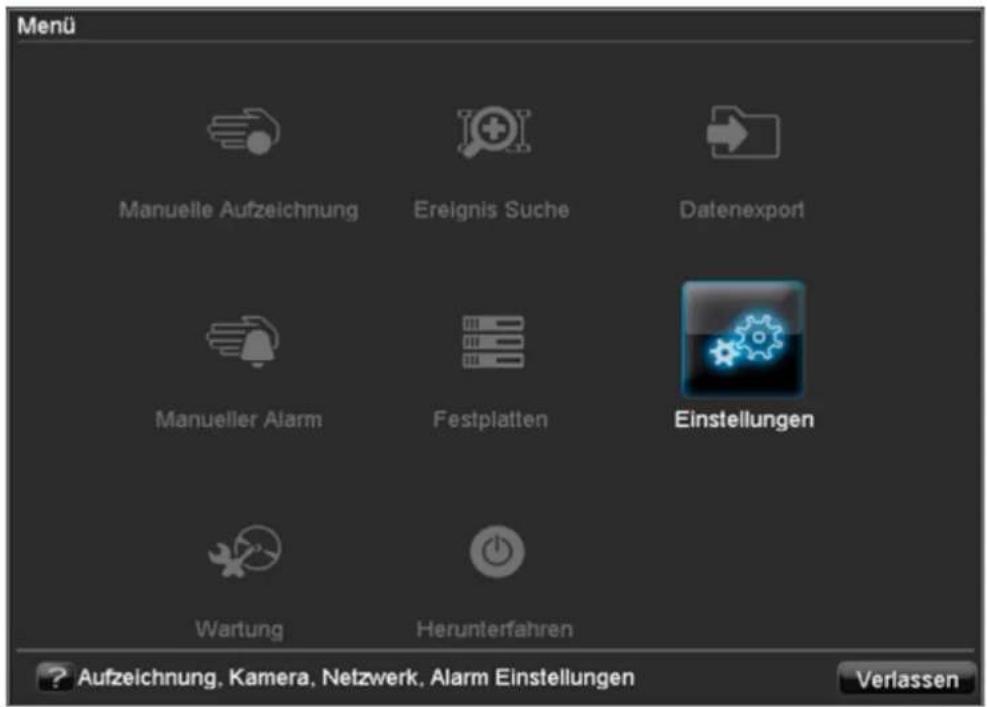

Gerätemenü 29

Menü-Übersicht....29

Menübeschreibung 29

Manuelle Aufzeichnung....30

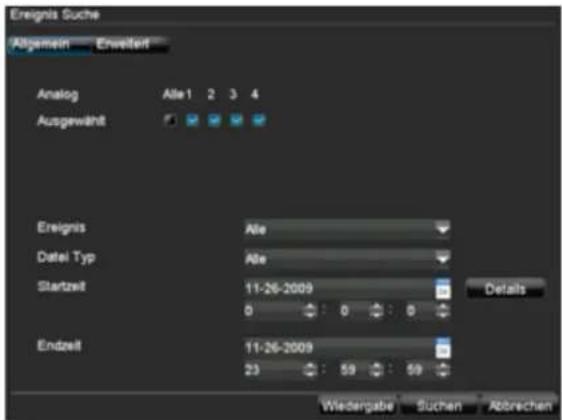

Ereignissuche ....30

Parameter der Ereignissuche 30

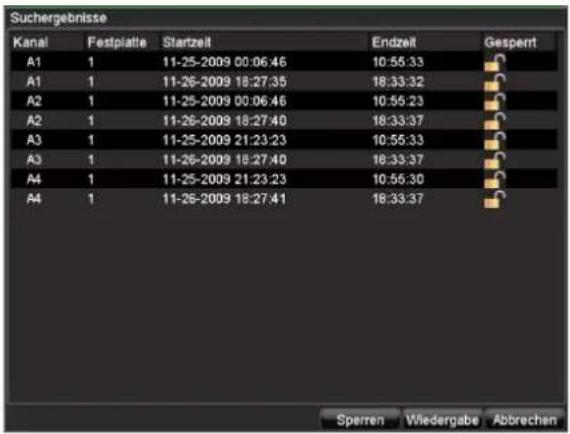

Suchergebnis....31

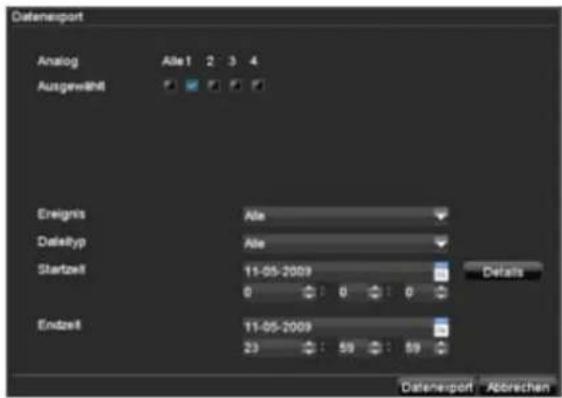

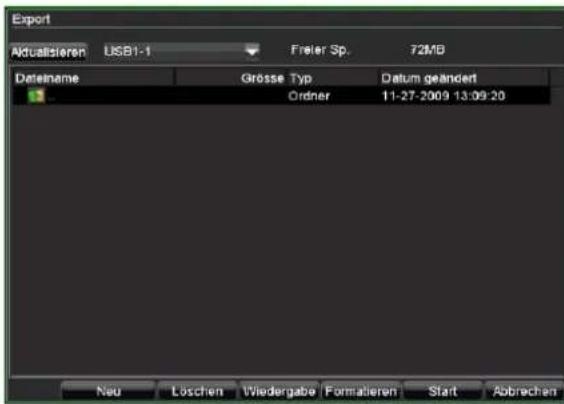

Datenexport 32

Manueller Alarm....33

Festplatten 33

Festplatte einbauen 33

Festplatte initialisieren....34

Parameter der Festplattenverwaltung ....34

Festplatte einstellen....34

Festplattenstatus überprüfen 35

Festplattenalarme einrichten ....35

Einstellungen ....36

Überblick....36

Allgemeine Einstellungen 36

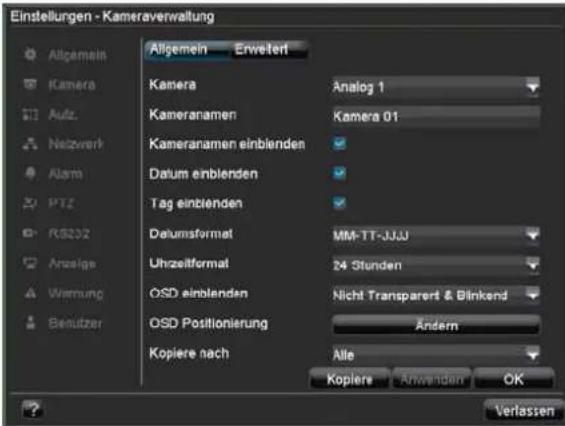

Einstellungen: Kamera....37

Einrichten von Zonen....38

Zonen: Zeitplan und Benachrichtigung....38

Einstellungen: Aufzeichnung ....39

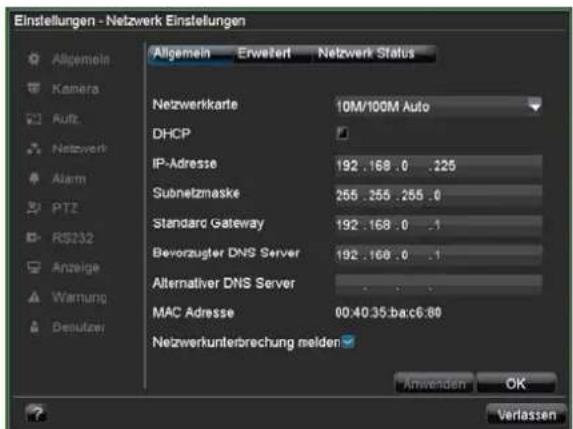

Einstellungen: Netzwerk 39

Einstellungen: Alarm....39

Einstellungen: PTZ 39

Einstellungen: RS232 39

Anzeige 39

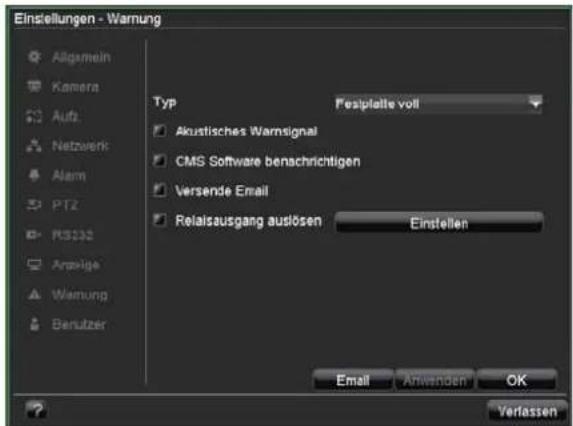

Einstellungen: Warnung....40

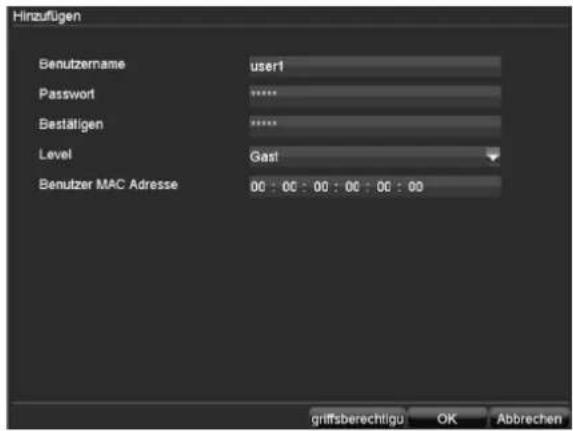

Einstellungen: Benutzer....40

Wartung 42

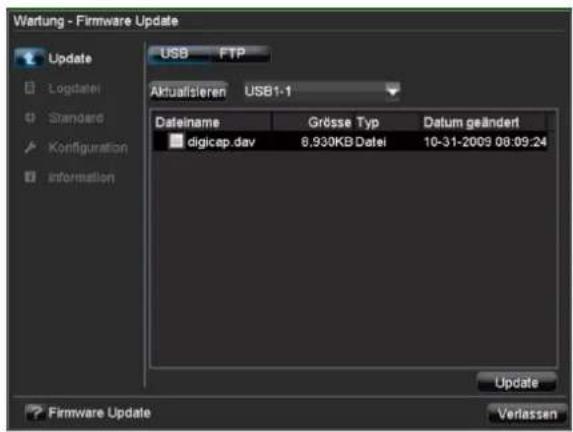

Gerät updaten 42

Logdatei durchsuchen 43

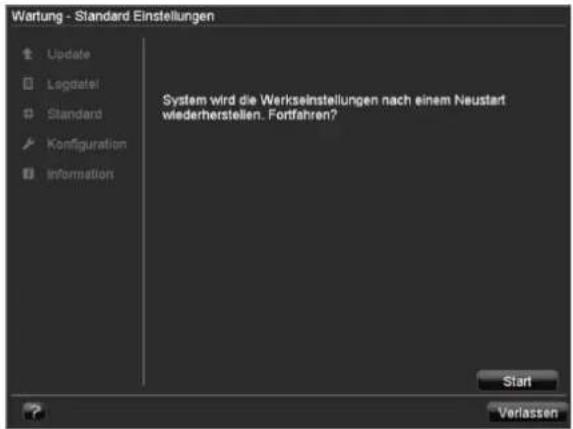

System Reset durchführen 44

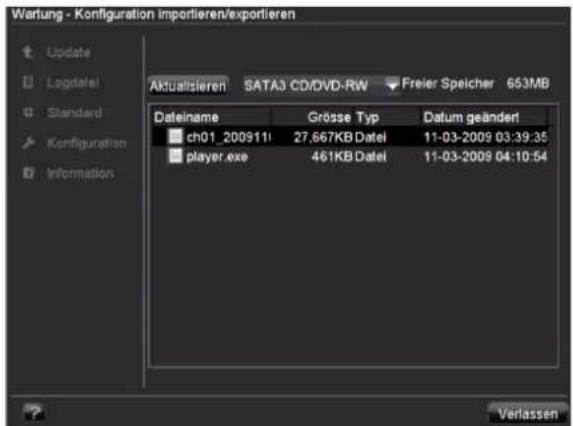

Konfiguration im-/exportieren ....44

Information......44

Herunterfahren....44

Netzwerk 45

Allgemein 45

Begriffe....45

Netzwerkaufbau 46

Netzwerk-Konfiguration 46

Alarm....50

Alarm-Übersicht 50

Alarmeingang....50

Relaisausgang 52

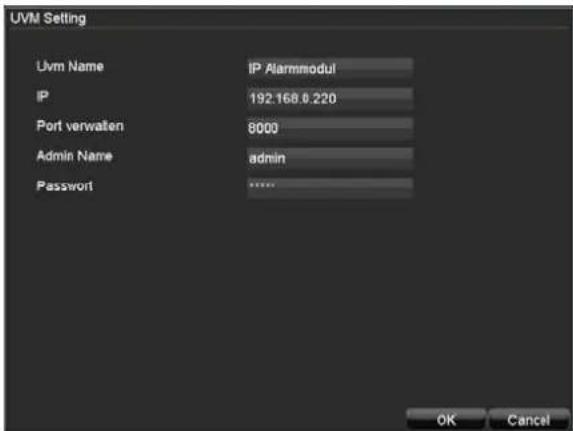

IP Alarmmodul ....52

Störungsbehebung 53

Gerät reinigen und pflege 53

Hinweis....53

Index....54

Technische Daten ....56

HDD-Speicherkapazität 57

Entsorgen 58

Hinweis auf die Elektro- und Elektronik Altgeräte EG-Richtlinie....58

Hinweise zum Umgang mit Batterien....58

Wichtiger Hinweis zur Entsorgung von Batterien ....58

Hinweis auf RoHS EG-Richtlinie....58

Glossar....59

Verwendete Fachbegriffe....59

Über das interne Festplattenlaufwerk....61

Kurzanleitung

Bevor Sie beginnen

Folgende Vorbereitungen sind zu treffen:

1. Beachten Sie Allgemeine Hinweise, Sicherheitshinweise sowie Ausführungen zum Aufstellen und Anschließen, siehe S. 9.
2. Prüfen Sie den Verpackungsinhalt auf Vollständigkeit und Beschädigung.
3. Legen Sie die Batterien in die Fernbedienung ein.

Festplatte installieren

Warnung

Schalten Sie das Gerät aus und trennen Sie es vom Stromnetz! Achten Sie auf die nötige Erdung, um statische Entladung zu vermeiden.

1. Installieren Sie die Festplatte. Nutzen Sie hierzu das mitgelieferte Daten- und Stromkabel.
2. Stellen Sie zunächst die Verbindung zur Hauptplatine mit dem roten Datenkabel her (kleiner Stecker).
3. Verbinden Sie das Stromkabel (großer Stecker, 5-adrig).
4. Überprüfen Sie die Steckverbindungen auf festen Sitz.
5. Schließen Sie das Gehäuse.

Hinweis

Benutzen Sie nur Festplatten, die für die Videoaufzeichnung und den 24/7 Betrieb freigegeben sind.

Anschlüsse herstellen

Hinweis

Mindestradius bei der Kabelverlegung beachten! Kabel nicht knicken!

1. Verbinden Sie die analogen Kameras mit den BNC-Anschlüssen 1 – 4/.
2. Verbinden Sie die Audio-Anschlüsse.
3. Verbinden Sie die Sensoren mit den Alarmeingängen.
4. Verbinden Sie den Monitor mit dem VGA- oder BNC-Anschluss.
5. Verbinden Sie die Maus mit dem USB-Anschluss.
6. Stellen Sie den Netzanschluss her.
7. Schalten Sie das Gerät mit dem Netzschalter POWER an der Geräterückseite ein, die DVR Statusanzeige an der Gerätefront leuchtet.

Gerät konfigurieren

• Führen Sie die einzelnen Schritte des „Einrichtungsassistenten“ aus, siehe S. 16.
• Folgende Einstellungen werden nacheinander konfiguriert:
• Sprache der Bedieneroberfläche wählen
  • Einrichtung des Administrators
• Festplattenverwaltung (Initialisierung etc.)
  • Aufzeichnungs-Einstellungen
  • Netzwerkeinstellungen

i

Hinweis

Informieren Sie sich auf der ABUS Homepage (www.abus-sc.com), ob neue Firmware Updates für dieses Gerät verfügbar sind und installieren Sie diese.

- Beachten Sie die Menü-Übersicht S. 29 sowie die Hinweise und Erläuterung zur grundlegenden Bedienung des Systems S. 13.

Beachten Sie die Erläuterungen zu:

Live-Darstellung	S. 18
Wiedergabe	S. 23
PTZ	S. 25
Datenexport	S. 32
Fehlersuche	S. 53

Passwort

Warnung

Notieren Sie sich das Admin-Passwort. Voreingestellt ist

„1 2 3 4 5“.

Wichtige Sicherheitshinweise

Symbolerklärung

Folgende Symbole werden in der Anleitung bzw. auf dem Gerät verwendet:

Symbol Signalwort Bedeutung

	Warnung Warnhinweis auf Verletzungsgefahren oder Gefahren für Ihre Gesundheit.
	Warnung Warnhinweis auf Verletzungsgefahren oder Gefahren für Ihre Gesundheit durch elektrische Spannung.
	Wichtig Sicherheitshinweis auf mögliche Schäden am Gerät/Zubehör.
[1997]	Hinweis Hinweis auf wichtige Informationen.

Folgende Auszeichnungen werden im Text verwendet:

Bedeutung

1. ...	Handlungsaufforderung/-anweisung mit festgelegter Reihenfolge der Handlungsschritte im Text
2. ...
...	Aufzählung ohne festgelegte Reihenfolge im Text bzw. Warnhinweis
...

Bestimmungsgemäße Verwendung

Verwenden Sie das Gerät ausschließlich für den Zweck für den es gebaut und konzipiert wurde! Jede andere Verwendung gilt als nicht bestimmungsgemäß!

Dieses Gerät darf nur für folgende(n) Zweck(e) verwendet werden:

- Dieser Digitalrekorder dient in Kombination mit angeschlossenen Videosignalquellen (S/W und Farbkameras) und Videoausgabegeräten (CRT oder TFT Monitore) zur Überwachung von Objekten.

Hinweis

Die Datenspeicherung unterliegt länderspezifischen Datenschutzrichtlinien.

Weisen Sie Ihren Kunden bei der Installation auf das Vorhandensein dieser Richtlinien hin.

Allgemein

Vor der ersten Verwendung des Gerätes lesen Sie bitte die folgenden Anweisungen genau durch und beachten Sie alle Warnhinweise, selbst wenn Ihnen der Umgang mit elektronischen Geräten vertraut ist.

Warnung

Bei Schäden die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch.

Für Folgeschäden übernehmen wir keine Haftung!

Warnung

Bei Personen- und/oder Sachschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung.

In solchen Fällen erlischt jeder Garantieanspruch!

Bewahren Sie dieses Handbuch sorgfältig als zukünftige Referenz auf.

Wenn Sie das Gerät verkaufen oder weitergeben, händigen Sie unbedingt auch diese Anleitung aus.

Dieses Gerät wurde unter Einhaltung internationaler Sicherheitsstandards gefertigt.

Stromversorgung

• Betreiben Sie dieses Gerät nur an einer Stromquelle, die die auf dem Typenschild angegebene Netzspannung liefert.
• Falls Sie nicht sicher sind, welche Stromversorgung bei Ihnen vorliegt, wenden Sie sich an Ihr Energie-versorgungsunternehmen.

Warnung

Beugen Sie Datenverlust vor! Verwenden Sie das Gerät stets an einer Unterbrechungsfreien Stromversorgung USV mit Überspannungsschutz.

• Trennen Sie das Gerät von der Netzstromversorgung, bevor Sie Wartungs- oder Installationsarbeiten durchführen.
• Der Ein-/Aus-Schalter dieses Gerätes trennt das Gerät nicht vollständig vom Stromnetz.
• Um das Gerät vollständig vom Netz zu trennen, muss der Netzstecker aus der Netzsteckdose gezogen werden. Daher sollte das Gerät so aufgestellt werden, dass stets ein direkter und ungehinderter Zugang zur Netzsteckdose gewährleistet ist und der Stecker in einer Notsituation sofort abgezogen werden kann.

- Um Brandgefahr auszuschließen, sollte der Netzstecker vor einem längeren Nichtgebrauch des Gerätes grundsätzlich von der Netzsteckdose getrennt werden. Vor einem Sturm und/oder Gewitter mit Blitzschlaggefahr trennen Sie das Gerät bitte vom Stromnetz. Oder schließen Sie das Gerät an eine USV an.

Warnung

Niemals das Gerät selbst öffnen! Es besteht die Gefahr eines Stromschlags! Sollte es erforderlich sein, das Gerät zu öffnen, wenden Sie sich bitte an geschultes Fachpersonal oder Ihren Facherrichter.

- Der Einbau oder Umbau einer Festplatte sollte nur sollte nur von ausgebildetem Personal oder Ihrem Facherrichter erfolgen.

Warnung

Einbauten oder Modifikationen des Gerätes führen zum Garantieverlust, wenn diese nicht durch Fachpersonal erfolgen.

Wir empfehlen den Einbau einer Festplatte durch einen Facherrichter durchführen zu lassen.

Bei unsachgemäßem Einbau der Festplatte er- lischt die Garantie!

Überlastung/Überspannung

• Vermeiden Sie die Überlastung von Netzsteckdosen, Verlängerungskabeln und Adaptern, da dies zu einem Brand oder einem Stromschlag führen kann.
• Um Beschädigungen durch Überspannungen (Beispiel Gewitter) zu vermeiden, verwenden Sie bitte einen Überspannungsschutz.

Kabel

• Fassen Sie alle Kabel immer am Stecker und ziehen Sie nicht am Kabel selbst.
• Fassen Sie das Netzkabel niemals mit nassen Händen an, da dies einen Kurzschluss oder elektrischen Schlag verursachen kann.
• Stellen Sie weder das Gerät, Möbelstücke oder andere schwere Gegenstände auf die Kabel und achten Sie darauf, dass diese nicht geknickt werden, insbesondere am Stecker und an den Anschlussbuchsen.
• Machen Sie niemals einen Knoten in ein Kabel, und binden Sie es nicht mit anderen Kabeln zusammen.
• Alle Kabel sollten so gelegt werden, dass niemand darauf tritt oder behindert wird.

• Ein beschädigtes Netzkabel kann einen Brand oder elektrischen Schlag verursachen. Prüfen Sie das Netzkabel von Zeit zu Zeit.

• Verändern oder manipulieren Sie Netzkabel und Netzstecker nicht.

• Verwenden Sie keine Adapterstecker oder Verlängerungskabel, die nicht den geltenden Sicherheitsnormen entsprechen und nehmen Sie auch keine Eingriffe an den Strom- und Netzkabeln vor!

Aufstellort/Betriebsumgebung

• Stellen Sie das Gerät auf eine feste, ebene Oberfläche und stellen Sie keine schweren Gegenstände auf das Gerät.
• Das Gerät ist nicht für den Betrieb in Räumen mit hoher Temperatur oder Luftfeuchtigkeit (z. B. Badezimmer) oder übermäßigem Staubaufkommen ausgelegt.
• Betriebstemperatur und Betriebsluftfeuchtigkeit: -10 °C bis 55 °C, maximal 85 % relativer Feuchte. Das Gerät darf nur in gemäßigtem Klima betrieben werden.

Achten Sie darauf, dass

- immer eine ausreichende Belüftung gewährleistet ist (stellen Sie das Gerät nicht in Regale, auf einem dicken Teppich, auf ein Bett oder dorthin, wo Belüftungsschlitze verdeckt werden, und lassen Sie mindestens 10 cm Abstand zu allen Seiten);

- keine direkten Wärmequellen (z. B. Heizungen) auf das Gerät wirken;

- kein direktes Sonnenlicht oder starkes Kunstlicht auf das Gerät trifft;

- das Gerät nicht in unmittelbarer Nähe von Magnetfeldern (z. B. Lautsprechern) steht;

- keine offenen Brandquellen (z. B. brennende Kerzen) auf oder neben dem Gerät stehen;

- der Kontakt mit Spritz- und Tropfwasser und aggressiven Flüssigkeiten vermieden wird,

- das Gerät nicht in der Nähe von Wasser betrieben wird, insbesondere darf das Gerät niemals untergetaucht werden (stellen Sie keine mit Flüssigkeiten gefüllten Gegenstände, z. B. Vasen oder Getränke auf oder neben das Gerät);

- keine Fremdkörper eindringen;

- das Gerät keinen starken Temperaturschwankungen ausgesetzt wird, da sonst Luftfeuchtigkeit kondensieren und zu elektrischen Kurzschlüssen führen kann;

- das Gerät keinen übermäßigen Erschütterungen und Vibrationen ausgesetzt wird.

Fernbedienung

- Wenn das Gerät längere Zeit nicht betrieben wird, entnehmen Sie alle Batterien, da diese auslaufen und das Gerät beschädigen können.

Wartung und Pflege

Wartungsarbeiten sind erforderlich, wenn das Gerät beschädigt wurde, z. B. wenn Netzstecker, Netzkabel oder Gehäuse beschädigt sind, Flüssigkeit oder Gegenstände ins Innere des Gerätes gelangt sind, es Regen oder Feuchtigkeit ausgesetzt wurde, oder wenn es nicht einwandfrei funktioniert oder heruntergefallen ist.

• Trennen Sie das Gerät für Wartungstätigkeiten (z. B. Reinigen) vom Netz!
• Falls Sie Rauchentwicklung, ungewöhnliche Geräusche oder Gerüche feststellen, schalten Sie das Gerät sofort aus und ziehen Sie den Netzstecker aus der Steckdose. In diesen Fällen darf das Gerät nicht weiter verwendet werden, bevor eine Überprüfung durch einen Fachmann durchgeführt wurde.
• Lassen Sie alle Wartungsarbeiten nur von qualifiziertem Fachpersonal durchführen.
• Öffnen Sie niemals das Gehäuse des Gerätes oder des Zubehörs. Bei geöffnetem Gehäuse besteht Lebensgefahr durch einen elektrischen Schlag.
• Das Gehäuse des Gerätes und die Fernbedienung mit einem feuchten Tuch reinigen.
• Keine Lösungsmittel, Spiritus, Verdünnungen usw. verwenden; sie könnten die Oberfläche des Gerätes beschädigen.
• Keine der folgenden Substanzen verwenden:
• Salzwasser, Insektenvernichtungsmittel, chlor- oder säurehaltige Lösungsmittel (Salmiak), Scheuerpulver.
• Mit dem Baumwolltuch sanft über die Oberfläche reiben, bis diese vollständig trocken ist.

Warnung

Das Gerät arbeitet mit gefährlicher Spannung. Das Gerät darf daher nur durch autorisierte Fachleute geöffnet werden. Alle Wartungs- und Servicearbeiten müssen von autorisierten Unternehmen durchgeführt werden. Unsachgemäße Reparaturen können den Benutzer des Gerätes in Lebensgefahr bringen.

Zubehör

- Schließen Sie nur ausdrücklich dafür vorgesehene Geräte an. Andernfalls kann es zu Gefahrensituationen oder Schäden am Gerät kommen.

Inbetriebnahme

• Vor der ersten Inbetriebnahme alle Sicherheits- und Bedienhinweisung beachten!
• Öffnen Sie das Gehäuse nur zum Einbauen der Festplatte.

Warnung

Vergewissern Sie sich bei Installation in einer vorhandenen Videoüberwachungsanlage, dass alle Geräte von Netz- und Niederspannungsstromkreis getrennt sind!

Warnung

Nehmen Sie im Zweifelsfall die Montage, Installation und Verkabelung nicht selbst vor, sondern überlassen Sie dies einem Fachmann.

Unsachgemäße und laienhafte Arbeiten am Stromnetz oder an den Hausinstallationen stellen nicht nur Gefahr für Sie selbst dar, sondern auch für andere Personen.

Verkabeln Sie die Installationen so, dass Netz- und Niederspannungskreise stets getrennt verlaufen und an keiner Stelle miteinander verbunden sind oder durch einen Defekt verbunden werden können.

Kinder

• Elektrische Geräte nicht in Kinderhände gelangen lassen! Lassen Sie Kinder niemals unbeaufsichtigt elektrische Geräte benutzen. Kinder können mögliche Gefahren nicht immer richtig erkennen. Kleinteile können bei Verschlucken lebensgefährlich sein.
• Bewahren Sie die Batterien und Akkus für Kleinkinder unerreichbar auf. Wurde eine Batterie oder ein Akku verschluckt, muss sofort medizinische Hilfe in Anspruch genommen werden.
• Halten Sie auch die Verpackungsfolien von Kindern fern. Es besteht Erstickungsgefahr!
• Dieses Gerät gehört nicht in Kinderhände. Federnde Teile können bei unsachgemäßer Benutzung herausspringen und Verletzungen (z.B. Augen) bei Kindern verursachen.

Einführung

Sehr geehrte Kundin, sehr geehrter Kunde,

wir bedanken uns für den Kauf dieses Produkts.

Dieses Produkt erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien. Die Konformität wurde nachgewiesen, die entsprechenden Erklärungen und Unterlagen sind beim Hersteller (www.abus-sc.com) hinterlegt.

Um diesen Zustand zu erhalten und einen gefahrenlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten!

Lesen Sie sich vor Inbetriebnahme des Produkts die komplette Bedienungsanleitung durch, beachten Sie alle Bedienungs- und Sicherheitshinweise!

Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.

Bei Fragen wenden Sie sich an ihren Facherrichter oder Fachhandelspartner!

Haftungsausschluss

Diese Bedienungsanleitung wurde mit größter Sorgfalt erstellt. Sollten Ihnen dennoch Auslassungen oder Ungenauigkeiten auffallen, so teilen Sie uns diese bitte auf der Rückseite des Handbuchs angegebener Adresse mit. Die ABUS Security-Center GmbH übernimmt keinerlei Haftung für technische und typografische Fehler und behält sich das Recht vor, jederzeit ohne vorherige Ankündigung Änderungen am Produkt und an den Bedienungsanleitungen vorzunehmen. ABUS Security-Center ist nicht für direkte und indirekte Folgeschäden haftbar oder verantwortlich, die in Verbindung mit der Ausstattung, der Leistung und dem Einsatz dieses Produkts entstehen. Es wird keinerlei Garantie für den Inhalt dieses Dokuments übernommen.

Allgemeine Informationen

Um das Gerät richtig zu verwenden, lesen Sie dieses Benutzerhandbuch sorgfältig durch und bewahren Sie es zum späteren Gebrauch auf.

Dieses Handbuch enthält Anleitungen zur Bedienung und zur Wartung des Rekorders. Verständigen Sie zur Reparatur des Gerätes einen autorisierten Fachbetrieb.

Auspacken

Während Sie das Gerät auspacken, handhaben sie dieses mit äußerster Sorgfalt.

Verpackungen und Packhilfsmittel sind recyclingfähig und sollen grundsätzlich der Wiederverwertung zugeführt werden.

Wir empfehlen Ihnen:

Papier-, Pappe und Wellpappe bzw. Kunststoffverpackungsteile sollten in die jeweils dafür vorgesehenen Sammelbehälter gegeben werden.

Solange solche in Ihrem Wohngebiet noch nicht vorhanden sind, können Sie diese Materialien zum Hausmüll geben.

Bei einer eventuellen Beschädigung der Originalverpackung, prüfen Sie zunächst das Gerät. Falls das Gerät Beschädigungen aufweist, senden Sie dieses mit Verpackung zurück und kontaktieren Sie den Hersteller.

Lieferumfang

• ABUS Digitalrekorder
• Netzteil und Netzkabel
• Fernbedienung (ohne Batterien)
- Anschluss-Kabel und Schrauben für Festplatte
- Software CD
- Benutzerhandbuch

Systembedienung

Allgemeines

Sie können das Gerät folgendermaßen steuern:

• Fernbedienung
• USB-Maus

Bedienelemente am Gerät

i

Hinweis

Beachten Sie die Übersicht auf S. 3.

Nr.	BezeichnungFunktion
1 IR-Empfängerfür die Fernbedienung
2	1: Kameraeingang 1 anzeigen
3	2: Kameraeingang 2 anzeigen
4	3: Kameraeingang 3 anzeigen
5	4: Kameraeingang 4 anzeigen
6 MMenü öffnen bzw. verlassen

Anschlüsse an der Rückseite

i

Hinweis

Beachten Sie die Übersicht auf S. 3.

Nr.	BezeichnungFunktion
7	Pfeiltasten: Im Menü navigierenOK:Im Menü bestätigenFür 5 Sekunden gedrückt halten um Tastensperre zu aktivieren bzw. deaktivieren
8	USB-AnschlussAnschluss einer USB-MausAnschluss eines USB-Sticks zur Datensicherung
9	VIDEO IN:4x BNC-Eingänge
10	VIDEO OUT 1: BNC MonitorausgangVIDEO OUT 2: BNC Spotmonitorausgang
11	AUDIO IN: Cinch AudioeingangAUDIO OUT: Cinch AudioausgangLINE IN: Cinch AudioeingangDient zur Sprachübertragung via Netzwerk.Dieses Audiosignal wird nicht aufgezeichnet.
12	LAN:10/100 MBit Ethernet-LAN Anschluss
13	VGA: VGA Monitorausgang
14	RS 232: Keine Funktion
15	ALARM IN:Alarmeingang 1-4G = MasseALARM OUT:Relaisausgang und MasseRS-485:Anschluss für PTZ Kameras
16	12 VDC Stromanschluss
17	Netzschalter

Bedienelemente der Fernbedienung

i

Hinweis

Beachten Sie die Grafik der Fernbedienung auf S. 4.

Nr.	BezeichnungFunktion
18	Alphanumerische TastenKamera (Kanal) in der Liveansicht auswählenEingabe Buchstaben, Ziffern in Eingabefeldern
19	AEingabe ändern (Groß/Klein, Symbole, Ziffern)Weitere Symbole können durch drücken der Taste „0“ im Symbolmodus angezeigt werden.
20	PLAYWiedergabe starten
21	VOIPNicht belegt
22	PREVBildschirmdarstellung in der Liveansicht ändern
23	Navigationstastenbei der Wiedergabe:▲, ▼Geschwindigkeit einstellen◀, ▶Voriger/nächster Tagin PTZ:Kamera Steuerungin Menüs:Navigieren
24	ESCMenü verlassen
25	nicht belegt
26	nicht belegt
27	Zoom +:Bildausschnitt im PTZ-Modus vergrößern
28	F1:Nicht belegt
29	Zoom -:Bildausschnitt im PTZ-Modus verkleinern
30	F2:Nicht belegt
31	IRIS-: Im PTZ-Modus:Schließen der Iris
32	Focus-: Im PTZ-Modus:Bildausschnitt im PTZ-Modus verkleinern
33	IRIS+: Im PTZ-Modus:Öffnen der Iris
34	Focus+: Im PTZ-Modus:Bildausschnitt im PTZ-Modus vergrößern

Nr.	BezeichnungFunktion
35	Nicht belegt
36	Nicht belegt
37	PTZPTZ-Steuerung einschalten
38	Enter-Taste ▶II• Auswahl bestätigen• ,Checkbox’ aktivieren/deaktivierenBei der Wiedergabe:• PLAY/PAUSE
39	MENU• Hauptmenü aufrufen• Tastenton ein-/ausschalten (5 s drücken)
40	RECManuelle Aufzeichnung öffnen/starten
41	Nicht belegt
42	Zeichen bei Eingabe löschen
43	⚠ POWEREin-/Ausschalten
44	DEVFernbedienung mit der Geräte-ID zuordnen

Bedienung mit der Maus

i

Hinweis

Die weitere Beschreibung in dieser Bedienungsanleitung erfolgt mit der Maus.

Das Gerät ist zur Verwendung mit einer USB-Maus geeignet. Verbinden Sie die Maus mit dem USB-Anschluss.

Taste	Funktion
Links	EinzelklickAuswahl im Menü, Aktivierung eines Eingabefeldes bzw. eines TABsDoppelklickWechseln der Bildschirmdarstellung Einzelbild-Mehrfachbilder bei Live-Darstellung und WiedergabeKlicken und Ziehenim PTZ-Modus: Steuern der KamerasEinrichten von Alarm-Bereichen bzw. Zonen
Rechts	EinzelklickAufrufen des Popup-Menüs
Scroll-Rad	bei Vollbild Live-Darstellungvorige/nächste Kamera einblendenIn MenüsEinstellungen auswählen/ändern

Bildschirmtastatur

Wenn Sie mit der Maus auf ein Texteingabefeld klicken, erscheint die Bildschirmtastatur:

Die Tasten haben die identische Funktion einer Computer-Tastatur.

- Um ein Zeichen einzugeben, klicken Sie mit dem linken Mauszeiger darauf.

- Um die Eingabe abzuschließen, klicken Sie auf Enter.

- Um das Zeichen vor dem Cursor zu löschen, klicken Sie auf ←.

- Um zwischen Groß- und Kleinschreibung zu wechseln, klicken Sie auf das umrahmte a. Die aktive Einstellung wird oberhalb der Tastatur angezeigt.

- Um eine Eingabe abzubrechen oder das Feld zu verlassen, klicken Sie auf ESC.

Gerät starten

Achtung

Das Gerät darf nur an die auf dem Typenschild angegebene Netzspannung angeschlossen werden!

Verwenden Sie zur Sicherheit eine Unterbrechungsfreie Stromversorgung USV.

Wenn das Gerät an die Stromversorgung angeschlossen und der Hauptschalter an der Geräterückseite eingeschaltet ist, leuchtet die DVR Status LED.

1. Während des Startvorgangs führt das Gerät einen Selbsttest durch.

2. Abschließend erscheint der Einrichtungsassistent. Beenden Sie diesen, um zur Live-Darstellung zu gelangen.

Gerät ausschalten, sperren, neu starten

Klicken Sie im Hauptmenü auf Herunterfahren. Die Übersicht erscheint.

1. Wählen Sie zum Ausschalten die Option Herunterfahren und bestätigen Sie die Abfrage mit Ja. Das Gerät wird ausgeschaltet.

- Während des Ausschaltvorgangs keine Taste drücken!

1. Wählen Sie zum Sperren des Systems das linke Symbol Sperren. Die Benutzeroberfläche ist gesperrt, um in das Menü zu gelangen, ist die Eingabe eines Kennwortes notwendig.

2. Wählen Sie zum Neustart das rechte Symbol Neustart. Das Gerät führt einen Neustart durch.

Einrichtungsassistent

System einrichten

Der Einrichtungsassistent führt Sie durch die notwendigen Grundeinstellungen des Systems. Danach ist der DVR zur Aufnahme und Überwachung eingerichtet.

Hinweis

Sämtliche Detaileinstellungen finden Sie im Gerätemenü, siehe Übersicht auf S. 29.

Nach dem erstmaligen Einschalten erscheint die Sprach-Auswahl:

1. Klicken Sie in das Eingabefeld und wählen Sie Ihre Sprache aus der Liste. Zum Fortfahren auf Nächste klicken. Folgende Abfrage erscheint:

- Klicken Sie auf Nächste, um den Assistenten zu starten.

Hinweis

Nachdem das System eingerichtet ist, können Sie die „Checkbox“ deaktivieren, das Häkchen wird ausgeblendet und der Assistent nicht mehr automatisch gestartet.

Administrator einrichten

Warnung

Notieren Sie sich das Admin-Passwort. Voreingestellt ist

„1 2 3 4 5“.

1. Klicken Sie in das Eingabefeld und geben Sie das Admin Passwort ein.
2. Um ein neues Passwort zu vergeben, aktivieren Sie die „Checkbox“ vor Neues Admin Passwort.
3. Geben Sie das neue Passwort ein und bestätigen Sie Ihre Eingabe im Feld darunter.
4. Klicken Sie auf Nächste.

Festplattenverwaltung

1. Klicken Sie auf Eingabe.

1. Um eine neue Festplatte einzurichten, aktivieren Sie die „Checkbox“ und klicken Sie dann auf Initial.

Warnung

Dabei werden alle darauf befindlichen Daten gelöscht!

1. Bestätigen Sie die Sicherheitsabfrage mit OK. Die Festplatte wird für die Verwendung eingerichtet. Der Fortschritt wird mit dem Statusbalken angezeigt.

2. Beenden Sie die Einstellung mit OK und klicken Sie auf Nächste.

Aufzeichnungseinstellungen

1. Klicken Sie auf Eingabe.
2. Wählen Sie im TAB Allgemein die Kamera aus und legen Sie Einstellungen fest.

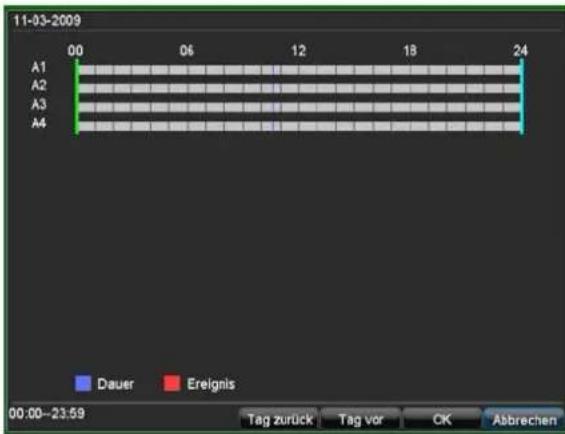

3. Klicken Sie auf den TAB Zeitplan und auf die Schaltfläche Bearbeiten.

1. Aktivieren Sie die „Checkbox“ Zeitplan aktivieren und Gesamter Tag. Damit ist die Aufzeichnung für den ganzen Tag eingeschaltet.
2. Beenden Sie die Einstellung mit OK. Die Einstellungen werden in der Zeitplanübersicht farbig dargestellt.
3. Um diesen Zeitplan auf andere Kameras zu übertragen, wählen Sie die Kamera aus (oder Alle, um alle Kameras mit den gleichen Parametern zu versehen) und bestätigen Sie mit Kopiere.
4. Beenden Sie die Einstellung mit OK und klicken Sie auf Nächste.

Netzwerkeinstellungen

1. Klicken Sie auf Eingabe.

i

Hinweis

Erfragen Sie beim zuständigen Netzwerk-Administrator, ob Sie DHCP wählen können oder die IP-Adresse und die weiteren Einstellungen manuell vornehmen müssen.

1. DHCP aktiv: wenn im Netzwerk-Router DHCP eingerichtet ist, aktivieren Sie die „Checkbox“ DHCP. Sämtliche Netzwerkeinstellungen werden dann automatisch vorgenommen
2. DHCP nicht aktiv: geben Sie die Daten manuell ein (IP-Adresse, Subnetz-Maske sowie das standardmäßig eingestellte Gateway = IP-Adresse des Routers).

Eine typische Adressvergabe könnte folgendermaßen aussehen:

• IP-Adresse: 192.168.0.50
• Subnetzmaske: 255.255.255.0
• Standardgateway: 192.168.0.1
• Primärer DNS: 192.168.0.1

1. Beenden Sie die Einstellung mit OK und klicken Sie auf Nächste.

Liveansicht

Überblick

Die Liveansicht startet automatisch nach dem Einschalten des Gerätes.

Durch mehrmaliges Drücken der Taste Menu gelangen Sie ebenso zur Liveansicht zurück.

In der Kopfzeile befinden sich die Menüs

- Hauptmenü

• Wiedergabe und

- PTZ.

Rechts befindet sich das Popup-Menü der Ansichten. Rechts ist das Datum und die Uhrzeit dargestellt.

- Um das Popup-Menü der Ansichten zu öffnen, klicken Sie im Menübalken oben rechts auf das Symbol des Rechtecks.

- Um durch die verschiedenen Ansichten zu schalten, klicken Sie auf eines der Symbole.

Im Hauptbildschirm werden die Signale der angeschlossenen Kameras dargestellt.

- Mit Doppelklick der linken Maustaste können Sie das jeweilige Kamerabild als Vollbild darstellen oder wieder zu ursprünglichen Ansicht zurückschalten.

Statussymbole

- Folgende Symbole werden je nach Betriebsstatus des Gerätes dargestellt:

Symbol	Bedeutung
	Ereignis erkanntBewegungserkennung, Alarmauslösung durch Sensor, HDD Fehler,...
RR	rot: AufzeichnungEreignis-Aufzeichnungblau: AufzeichnungDauer-Aufzeichnung

Popup-Menü bei Mausbedienung

Hinweis

Drücken Sie die rechte Maustaste, während der Mauszeiger über einem Live-Bild befindet.

Folgende Einstellungen sind möglich, der Pfeil nach rechts zeigt, dass sich ein Untermenü zur Auswahl öffnet:

Einzelansicht Vollbild der gewählten Kamera
Mehrfachansicht	Verschiedene Kameralayouts
Nächste Kamera	Darstellung der nächsten Kamera(s)
Sequenzanzeige	Startet die Kamerasequenz
Digitaler Zoom Vergrößern des Bildausschnitts
PTZ PTZ-Modus	aktivieren
Wiedergabe zur Wiedergabe wechseln
Menü Öffnet das Hauptmenü

i

Hinweis

Sequenzanzeige:

Legen Sie in den Anzeige-Einstellungen die Sequenzverzögerung für die Darstellung fest.

Digitaler Zoom

Diese Funktion öffnet ein vierfach vergrößertes Bild.

• Klicken Sie mit der linken Maustaste im kleinen Bildfenster und verschieben Sie den Markierungsrahmen bei gedrückter Maustaste.
• Der gewählte Ausschnitt wird digital vergrößert.
• Zum Beenden: Zuerst Rechtsklick und dann Linksklick auf Verlassen.

Einstellungen

Hinweis

Die Liveansicht kann folgendermaßen eingestellt werden.

Öffnen Sie das Hauptmenü und klicken Sie auf Einstellungen und dann Anzeige:

Videoausgang VGA, MAIN, VIDEO SPOT OUTWählt den Anschluss aus, an dem die Einstellungen geändert werden.
Modus Verschiedene Kameralayouts
Sequenzverzögerung	Umschaltzeit zwischen den einzelnen Kameras bei Sequenzanzeige
Kameraausgang Kameraanordnung in der Liveansicht
Audioausgabe	Audioausgabe des Videoausgangs aktivieren/deaktivieren. Das Audio-signal wird nur ausgegeben, wenn der entsprechende Kameraeingang als Vollbild dargestellt wird.
Ereignisaus-gangsport	Monitor für die Ausgabe von Ereig-nissen zuweisen
Anzeigezeit	in Sekunden, die das Ereignis auf dem zugewiesenen Monitor ange-zeigt wird

Hinweis

VGA-Monitor angeschlossen

Ein angeschlossener VGA-Monitor wird beim Start automatisch erkannt. Das Hauptvideosignal wird mit Audio auf dem VGA-Monitor ausgegeben. Der BNC-Ausgang „1“ zeigt eine 4-fach Ansicht oder ein Vollbild in Sequenz an.

Ist beim Start das VGA-Kabel nicht am Monitor angeschlossen, wird das Hauptvideosignal am BNC-Anschluss „1“ ausgegeben. Schließen Sie das VGA-Kabel an und starten Sie den Re-korder erneut um die automatische Erkennung durchzuführen.

Kein VGA-Monitor angeschlossen:

Am BNC-Anschluss „1“ wird das Hauptvideosignal ausgegeben. Der BNC-Ausgang „2“ zeigt die Kameras als Vollbild in Sequenz an.

Kameraausgang einstellen

Sie können maximal 4 Kameras in der Liveansicht gleichzeitig einstellen.

1. Klicken Sie auf Ändern:

2. Wählen Sie den Darstellungs-Modus aus.

3. 1 × 1

4. 2×2

5. Mit den Navigationstasten weisen Sie dem jeweiligen Bildschirmausschnitt das gewünschte Kamerasignal zu.

• Die Einstellung X bedeutet, dass diese Kamera nicht gezeigt wird.

1. Klicken Sie auf OK, um die Einstellung zu übernehmen.

Aufzeichnung

Einrichten

Öffnen Sie das Hauptmenü und klicken Sie auf Einstellungen und dann Aufzeichnung:

Allgemeine Einstellungen

Im TAB Allgemein stehen folgende Einstellungen zur Verfügung:

Kamera	Einzustellende Kamera
Stream	Stream 1: Eigenschaften für Dauer-aufzeichnungStream 2: Eigenschaften für Ereignis-aufzeichnungStream 3: Eigenschaften für die Netzwerkübertragung
Stream Typ	VideoVideo und Audio
Auflösung	4 CIFCIFQCIF
Bitraten Typ	Allgemein gilt: je höher die Bitrate,desto größer der Speicherplatz-Bedarf!Variabel:Statisches Bild – niedrige BitrateDynamisches Bild – hohe BitrateKonstant:Bitrate gleichbleibend (mit maximaler Bitrate)
Video Qualität	verschiedene Qualitätsstufen+: niedrige Qualität+++++: hohe Qualität
Bildrate	Anzahl der Bilder, die pro Sekunde gespeichert werden. Die maximale Anzahl ist abhängig von der einge-stellten Aufnahme-Auflösung.
Max. Bitrate	Bestimmt die maximale Bitrate bei Bit-raten Typ = konstant

Weitere Einstellungen	Detaileinstellungen
Voralarm	Zeit in Sekunden, die vor einem Alarm aufgezeichnet wird
Nachalarm	Zeit in Sekunden, die nach einem Alarm aufgezeichnet wird
Verfallzeit	Zeit in Tagen, nach denen die Aufzeichnung um 0:00 Uhr automatisch gelöscht wird. Das Ereignis bleibt in der Logdatei erhalten. Wert 0: Aufzeichnungen werden nicht automatisch gelöscht
Audio speichern	Audio Aufzeichnung ja/nein
Kopiere nach	Gewählte Einstellungen auf andere Kameras übertragen (alle oder ausgewählte)

1. Wählen Sie die Kamera aus.
2. Wählen Sie den Stream aus, für den Sie die Eigenschaften festlegen möchten:
3. Stream 1 (Dauer)
   • Stream 2 (Ereignis) bzw.

4. Stream 3 (Netzwerk).

5. Legen Sie die Aufzeichnungsparameter für den jeweiligen Stream fest, siehe Tabelle.

6. Wählen Sie unter Weitere Einstellungen die Zeitdauer für Voralarm, Nachalarm etc.

- Wählen Sie bei Kopiere nach auf welche Kameras Sie die Einstellungen kopieren möchten und bestätigen Sie mit Kopiere.

Erweiterte Einstellung

Im TAB Erweitert legen Sie fest, ob bei voller Festplatte ältere Aufzeichnungen überschrieben werden.

Zeitplan

Mittels des Zeitplans werden die Aufzeichnungszeiten bzw. „Auslöser“ (Aufzeichnungstyp) für die Kameras eingerichtet. Klicken Sie auf den TAB Zeitplan:

Im OSD sehen Sie von links nach rechts die Stunden des jeweiligen Tages (die von oben nach unten angeordnet sind). Unter den Tagen sehen Sie die farbige Legende, d.h. im eingerichteten Zeitplan werden die Aufzeichnungszeiträume farblich der getroffenen „Auslöser“ sprich Aufzeichnungstypen.

Farbsymbol Legende
Blau Dauer: Zeitraum in Stunden
Grün Bewegungserkennung
Hellblau	Bewegungserkennung und Alarm-auslöser
Rot Alarm
Grau Keine Auswahl
Grün & Rot Bewegung oder Alarm

1. Wählen Sie die einzurichtende Kamera aus und klicken Sie dann auf Bearbeiten:

1. Aktivieren Sie die Checkbox Zeitplan aktivieren.
2. Definieren Sie im Pulldown-Menü bei Tage entweder den einzustellenden Tag oder wählen Sie Gesamte Woche.
3. Aktivieren/deaktivieren Sie Gesamter Tag. Ist Gesamter Tag aktiv, können keine definierten Zeiten eingegeben werden, die Einstellung gilt dann für den gesamten Tag.
4. Wenn Sie zeitabhängige Einstellungen treffen wollen, deaktivieren Sie Gesamter Tag.
5. Geben Sie im Pulldown-Menü den Typ der Aufzeichnung an:

• Dauer
• Bewegungserkennung
- Alarm
• Bewegungserkennung oder Alarm
• Bewegungserkennung und Alarm

1. Sie können bei zeitabhängiger Einstellung maximal 8 Zeitraster definieren, jeweils von 00:00 – bis 00:00; die Zeiten der einzelnen Raster dürfen sich nicht überlappen.

i Hinweis

Mit der Dauer definieren Sie Zeitfenster, in denen aufgezeichnet wird.

Die anderen „Auslöser“ wie Bewegungserkennung und/oder Alarm schalten nur bei Eintreten dieser „Auslöser“ die Aufzeichnung ein.

- Im TAB Zeitplan können Sie die Kamera-Einstellungen kopieren und damit für andere Kameras übernehmen:

- Wählen Sie bei Kopiere nach die gewünschte Kamera aus oder wählen Sie Alle und bestätigen Sie mit Kopiere.

1. Beenden Sie Ihre Einstellungen im Aufzeichnungsbildschirm mit OK.

Manuelle Aufzeichnung

1. Drücken Sie die REC-Taste, um eine manuelle Aufzeichnung zu starten:

1. Wählen Sie die Kamera aus, um die manuelle Aufzeichnen zu starten. Klicken Sie dazu in den Schaltknopf.

i Hinweis

Klicken Sie auf Alle, um alle angeschlossenen Kameras aufzuzeichnen.

Wiedergabe

Allgemeines

Die Wiedergabe kann auf drei verschiedenen Wegen erfolgen:

• Über Ereignissuche im Hauptmenü,
  • aus der Livedarstellung bzw.
• über die Logdatei im Wartungsmenü.

Hinweis

Bei der gleichzeitigen Wiedergabe von mehr als 4 Kameras wird die Liveansicht von IP-Kameras für diesen Zeitraum deaktiviert.

Der Wiedergabe-Bildschirm

Die Wiedergabe wird über das Kontrollfeld gesteuert:

Nr.	Bereich
1	laufende Wiedergabe mit Datum und Uhrzeit
2	Kamera zur Wiedergabe auswählen
3	Kalender mit Typ der Aufzeichnung (siehe rechts)
4	Kontrollfeld mit Zeitachse

Steuerung über Kontrollfeld

Das Kontrollfeld dient zur Steuerung der laufenden Wiedergabe. Die Symbole haben folgende Bedeutung:

Nr.	Bedeutung des Symbols
1	Audiowiedergabe ein-/ausschalten

2	Startpunkt bzw. Endpunkt eines Videos zur Datensicherung definieren
3	Vorige Aufzeichnung, voriger Tag
4	30 Sekunden zurück springen
5	Play
6	Stop
7	30 Sekunden vorwärts springen
8	Schneller Vorlauf
9	Langsamer Vorlauf (Zeitlupe)
10	Nächste Aufzeichnung, nächster Tag
11	Zeitachse:Klicken Sie mit der Maus in die Zeitachse, um die Wiedergabe an einer anderen Stelle fortzusetzenKlicken Sie auf den „Schieber“, und ziehen Sie diesen zu der gewünschten Zeit, um von die Wiedergabe ab diesem Zeitpunkt zu starten
12	Typ der AufzeichnungBlau = DaueraufzeichnungRot = Ereignisaufzeichnung
13	Wiedergabe verlassen
14	Kontrollfeld ausblenden

Hinweis

Sie können den Bildschirminhalt zoomen.

• Klicken Sie mit der rechten Maustaste in der laufenden Wiedergabe.
• Wählen Sie Zoom.
  • Der Zoom-Modus ist aktiv. Siehe S. 19

Wiedergabe über Ereignissuche

Um aufgezeichnete Ereignisse wiederzugeben, müssen Sie diese zuerst suchen. Öffnen Sie das Hauptmenü und klicken Sie im TAB Allgemein auf Ereignissuche:

Folgende Einstellungen stehen zur Verfügung:

Kamera Einzustellende Kamera
Videotyp	Zeitplan, Bewegungserkennung, Alarm bzw. Bewegungserkennung oder/und Alarm, Manuelle Aufzeichnung, Alle Aufzeichnungen
Dateityp Gesperrt, entsperrt, Alle
Startzeit Endzeit	Geben Sie Datum und Uhrzeit ein
Details Öffnet die Detailansicht.Die Kameras sind untereinander dargestellt. Die farbige Legende zeigt die jeweiligen Aufzeichnungstypen. Mit Tag vor bzw. Tag zurück navigieren Sie durch die Aufzeichnungen. Die Markierungen der Zeitachse können Sie mit der Maus verschieben, um den Zeitrahmen der Suche einzugrenzen.

- Klicken Sie auf Suche, um Aufzeichnungen nach den getroffenen Einstellungen zu suchen. Die Ergebnisse werden dargestellt:

- Wählen Sie die Aufzeichnung aus, indem Sie die Zeile anklicken und dann auf Wiedergabe.

Wiedergabe: erweiterte Ereignissuche

• Klicken Sie im Bildschirm Ereignissuche auf den TAB Erweitert, um spezifisch nach Aufzeichnungen zu suchen, die entweder durch Alarme oder Bewegungs- erkennung ausgelöst wurden.
• Geben Sie die Suchparameter wie Datum, Zeit sowie Alarmeingänge bzw. Kameras an, um die Suche durchzuführen.

Wiedergabe aus Livebildschirm

Klicken Sie während der Livebildschirm eingeblendet wird auf Wiedergabe:

Die Wiedergabe wird über das Kontrollfeld gesteuert:

Die Wiedergabe startet mit der Aufzeichnung der letzten fünf Minuten.

Der Wiedergabebildschirm ist in vier Bereiche unterteilt:

Nr.	Bereich
1	laufende Wiedergabe mit Datum und Uhrzeit
2	Kameramenü
3	Kalender mit Typ der AufzeichnungBlau = DaueraufzeichnungRot = Ereignisaufzeichnung
4	Kontrollfeld mit Zeitachse

1. Wählen Sie im Kameramenü die gewünschte Kamera aus.
2. Klicken Sie in den Kalender, um gezielt nach Datum, Zeit eine Aufzeichnung auszuwählen.
3. Steuern Sie die Wiedergabe der Aufzeichnung

• mit dem Kontrollfeld oder
- mit der Maus, indem Sie in die Zeitachse klicken und den Schieber verschieben, die farbige Legende, siehe S. 22, hilft bei der Zuordnung.

PTZ-Steuerung

Allgemeines

Mit der PTZ-Steuerung können Sie auf einzelne PTZ-Kameras zugreifen und diese manuell steuern.

i

Hinweis

Bei Verwendung von ABUS PTZ-Kameras haben Sie die Möglichkeit Touren direkt in der Kamera einzustellen und zu speichern. Dies hat den Vorteil, dass auch andere Steuereinheiten, wie Bedienpult, diese aufrufen können.

- Um das Menü einer ABUS PTZ-Kamera aufzurufen, geben Sie die Preset 95 ein. Sie können dann mit Hilfe der Navigationstasten sich im Menü bewegen.

Steuerung über das PTZ-Kontrollfeld

Nr.	Bedeutung des Symbols
1	PTZ-Kamera auswählen und anzeigen
2	Preset starten
3	Tour starten
4	Eingabetastatur
5	Geschwindigkeit
6	Zoom, Fokus, Iris-Justierung
7	Verlassen der PTZ-Steuerung

Popup-Menü bei Mausbedienung

i

Hinweis

Drücken Sie die rechte Maustaste, während der Mauszeiger über einem Live-Bild befindet.

Folgende Einstellungen sind möglich, der Pfeil nach rechts zeigt, dass sich ein Untermenü zur Auswahl öffnet:

Kamera Auswahl der PTZ-Kamera
Preset auswählen	Eingestellte Preset auswählen
Tour auswählen	Festgelegte Tour auswählen
Muster auswählen	Definiertes Muster auswählen
Preset Einstellungen	siehe S. 26
Tour Einstellungen	siehe S. 27
Muster Einstellungen	siehe S. 27
PTZ Menü	Öffnen des PTZ-Menüs des Re-korders
PTZ Einstellungen	Hardware-Parameter der ange-schlossenen Kamera
Verlassen Verlassen	der PTZ-Steuerung

PTZ Einstellungen

Folgende Einstellungen der PTZ-Kameras sind notwendig:

Die Einstellungen dienen zum Konfigurieren der Kameras an den jeweiligen Anschlüssen.

1. Wählen Sie die installierte Kamera aus.
2. Geben Sie die Daten der angeschlossenen Kamera ein.
3. Die Adresse (ID) dient dazu, um die PTZ-Kamera eindeutig zu identifizieren und anzusteuern.

4. Falls Sie mehrere Kameras des gleichen Typs angeschlossen haben, können Sie die vorgenommenen Einstellungen auf die weiteren Anschlüsse kopieren.

5. Beenden Sie Ihre Einstellung mit Anwenden und OK.

i

Hinweis

Überprüfen Sie die Einstellungen mit den Technischen Daten der angeschlossenen Kameras.

Falls eine angeschlossene Kamera nicht ordnungsgemäß funktioniert, überprüfen Sie die eingegebenen Parameter (Baudrate, Datenbit, ...)

Preset Einstellungen

Presets sind voreingestellte Orte einer PTZ-Kamera. Sie können für jede PTZ-Kamera verschiedene Positionen definieren, damit lassen sich die Kameras schnell zu den jeweiligen Orten schwenken.

- Klicken Sie im Popup-Menü auf Preset Einstellungen:

1. Schwenken, neigen und zoomen Sie die Kamera zu der gewünschten Position.

2. Wählen Sie den Preset 01 in der Liste aus.

3. Klicken Sie auf Einstellen. Die Position ist jetzt als Preset 1 gespeichert.

4. Wiederholen Sie Schritt 1 – 3, um weitere Presets zu definieren.

5. Beenden Sie Ihre Einstellung mit Anwenden und OK.

i

Hinweis

Beim Einsatz von ABUS PTZ-Kameras mit dem Pelco-D Protokoll, sind einige Presets bereits vordefiniert und können nicht neu zugewiesen werden.

Preset Beschreibung
1~64, 100~200	Führt Preset 1~64 &, 100~200 aus
65 Zeigt Preset Status an
66 Führt Auto Scan durch
67 Schaltet Auto Flip-Funktion ein/aus
68 Setzt Kameramodul zurück
69 Schaltet digitale Slow-Shutter-Funktion ein/aus
71~78 Fährt Tour 1~8 ab
81~88 Fährt Muster 1~8 ab
91 Aufrufen der Ausgangsposition
92 Bild einfrieren
93 Schaltet BLC-Funktion ein/aus
94 Wechselt zwischen Tag/Nacht und Auto-Modus
95 Wechselt ins Hauptmenü des OSD
96 Bildschärfe einstellen
97 Schaltet alle Alarme ein/aus

Nähere Informationen zu diesen Preset finden Sie in der Anleitung der PTZ-Kamera.

Tour Einstellungen

Touren sind Fahrwege von PTZ-Kameras von Position zu Position, die nacheinander abgefahren werden. Die einzelnen Positionen sind Presets, die wie zuvor beschrieben einzustellen sind. Damit lassen sich die Kameras nacheinander mit definierbarer Geschwindigkeit zu den jeweiligen Orten schwenken, wo diese für eine einstellbare Dauer verweilen.

Touren im Rekorder festlegen

Wählen Sie im Kontrollfeld die einzustellende Kamera aus und klicken Sie im Popup-Menü auf Tour Einstellungen:

1. Aktivieren Sie die Tour-Nummer.
2. Wählen Sie einen aktiven, eingestellten Preset in der Liste aus, indem Sie die 'Checkbox' anklicken.
3. Klicken Sie auf Einstellen.

1. Stellen Sie die Zielpunktnummer, die Dauer und die Geschwindigkeit ein.

• Zielpunktnummer: Reihenfolge
- Dauer: Zeit in Sekunden, die die PTZ-Kamera auf der Position verweilt
- Geschwindigkeit 0 ...7: Anfahrgeschwindigkeit
5. Übernehmen Sie die Einstellung mit Hinzufügen.
6. Wiederholen Sie Schritt 1 – 5, um weitere Touren zu definieren.

1. Beenden Sie Ihre Einstellung mit OK.

Die programmierten Touren können Sie mit Auswahl der Tour Taste (3) und durch klicken der entsprechenden

Nummer starten oder durch direkte Auswahl im Popup-Menü.

i

Hinweis

Eine Tour besteht aus mindestens zwei Preset-Positionen. Sie können mehrere Touren für eine Kamera einstellen.

Sie können die eingestellte Tour testen: Klicken Sie auf Start und verfolgen Sie die Tour. Sie können den Ablauf jederzeit stoppen und die Tour Einstellungen erneut vornehmen, um z.B. Korrekturen durchzuführen.

Touren von der PTZ-Kamera aufrufen

Sie können Touren auch direkt in der PTZ-Kamera einstellen. Dies hat den Vorteil, dass Sie diese von verschiedenen Bedienelementen wie Keyboard und Rekorder aufrufen können. Nähere Informationen zur Programmierung von Touren in der PTZ-Kamera finden Sie in der Anleitung der PTZ-Kamera.

Um die in der PTZ-Kamera programmierte Tour aufzurufen, können Sie eine der vordefinierten Presets aufrufen (Siehe Presets Einstellungen) oder Programmieren eine Tour im Rekorder.

1. Aktivieren Sie die Tour-Nummer.
2. Wählen Sie einen der vordefinierten Presets aus:

Preset	Beschreibung
71 Startet Tour 1
72 Startet Tour 2
73 Startet Tour 3
74 Startet Tour 4
75 Startet Tour 5
76 Startet Tour 6
77 Startet Tour 7
78 Startet Tour 8

1. Klicken Sie auf Einstellen.
2. Übernehmen Sie die Einstellung mit Hinzufügen.
3. Beenden Sie Ihre Einstellung mit OK.

Muster Einstellungen

Muster sind Fahrwege von PTZ-Kameras von Position zu Position, die nacheinander abgefahren werden. Muster werden quasi 'live' aufgezeichnet, das System speichert die dabei angewendeten Parameter, während Sie die Kameras nacheinander mit definierbarer Geschwindigkeit zu den jeweiligen Orten schwenken und justieren.

- Wählen Sie im Kontrollfeld die einzustellende Kamera aus und klicken Sie im Popup-Menü auf Muster Einstellungen:

1. Wählen Sie die Muster-Nummer.
2. Klicken Sie auf Starte Aufzeichnung, um die Muster-Aufzeichnung zu beginnen.
3. Steuern Sie mit dem PTZ-Kontrollfeld die Kamera-positionen und Einstellungen, die Sie als Muster aufgezeichnet haben möchten.
4. Die Aufzeichnung erfolgt, bis Sie auf Beende Aufzeichnung klicken.

i

Hinweis

• Starten Sie das aufgezeichnete Muster, indem Sie in der Liveansicht der PTZ-Kamera das Popup-Menü mit der rechten Maustaste aufrufen.
• Wählen Sie Muster auswählen und klicken Sie auf das gewünschte Muster. Die PTZ-Kamera beginnt die einzelnen Positionen anzusteuern. Nach Durchlauf des gesamten Musters startet der Vorgang erneut.

Gerätemenü

Menü-Übersicht

Nachfolgende Menü-Übersicht zeigt sämtliche Menüs mit denen das Gerät einzustellen und steuern ist.

- Wenn Sie den Mauszeiger auf ein Menü richten, wird der Menüpunkt „markiert“ und im unteren Bereich erscheint eine kurze Erklärung.

• Klicken Sie auf das gewünschte Menü, um dieses zu öffnen.
• Zum Schließen der Menü-Übersicht klicken Sie auf Verlassen.

Menübeschreibung

Menü Beschreibung siehe S.
Manuelle Aufzeichnung	Startet bzw. beendet die manuelle Aufzeichnung ausgewählter Kameras.	30
Ereignis Suche Parameter	gesteuerte Suche nach Aufzeichnungen, die von Ereignissen wie Alarmen oder Bewegungserkennung gestartet wurden.	30
Datenexport Funktion zum Export gespeicherter Aufzeichnungen auf USB-Medien. 32
Manueller Alarm Manuelles	Schalten der Alarmausgänge zur Überprüfung der Funktion. 33
Festplatten Eingebaute Festplatte initialisieren bzw. verwalten (zuweisen Lese-/Schreibfunktion, Kameras).		33
Einstellungen Verwalten aller Geräteeinstellungen (Allgemein, Kamera, Aufzeichnung, Netzwerk, Alarm, PTZ, Anzeige, Warnung, Benutzer, UVV).		36
Wartung Gerätewartung wie Update auf neue Firmware, Logdatei durchsuchen, Kon-figuration importieren/exportieren, Werkseinstellungen laden.		42
Herunterfahren	Gerät sperren, herunterfahren, neu starten. 44

Manuelle Aufzeichnung

i

Hinweis

Sie können nur aktive Kameras für die manuelle Aufzeichnung wählen.

Die Aufzeichnung startet sofort.

1. Wählen Sie die Kamera aus, indem Sie in die .Checkbox' klicken.
2. Nachdem Sie eine Kamera gewählt haben, wechselt die 'Checkbox' auf ON.
3. Klicken Sie Alle, um sämtliche Kameras auszuwählen.

i

Hinweis

Manuelle Aufzeichnung am Bedienfeld starten:

• Kamera auswählen
• Taste REC drücken.

Ereignissuche

Parameter der Ereignissuche

TAB Allgemein
Analog Übersicht	Analog-KamerasZur Suche ausgewählte Kameras
Ereignis Dauer	BewegungserkennungAlarmBewegungserkennung oder AlarmBewegungserkennung und AlarmManuelle AufzeichnungAlle
Datei Typ Entsperrt	GesperrtAlle
Startzeit Datum,	Uhrzeit
Endzeit Datum,	Uhrzeit
TAB Erweitert
Ereignistyp Alarmeingang,	Bewegungserkennung
Startzeit Datum,	Uhrzeit
Endzeit Datum,	Uhrzeit
Analog Übersicht	KamerasZur Suche ausgewählte Kameras

1. Stellen Sie die Parameter ein, nach denen eine Aufzeichnung gesucht werden soll.
2. Bei der Suche im TAB Allgemein können Sie mit Details eine Übersicht öffnen:

• Die Aufzeichnungen der gewählten Kameras werden tageweise dargestellt und erfolgen farblich gekennzeichnet.
• Blau: Dauer
• Rot: Ereignis
• Sie können den grünen und den blauen Marker mit der Maus verschieben, um die Aufzeichnung exakt zu einer bestimmten Uhrzeit anzusehen.
• Mit Tag zurück oder Tag vor schalten Sie tageweise durch die Aufzeichnungen.
• Starten Sie die Wiedergabe mit OK, der Wiedergabebildschirm öffnet sich.
• Die Steuerung erfolgt über das Kontrollfeld.

Suchergebnis

Nachdem Sie die Suche durchgeführt haben, wird der Ergebnisbildschirm dargestellt:

• Markieren Sie die gesuchte Aufzeichnung.
- Um diese vor unbefugtem Zugriff zu sichern, klicken Sie auf Sperren.
- Um die Wiedergabe zu starten, klicken Sie auf Wiedergabe.

Datenexport

i

Hinweis

Die Export-Funktion sichert wichtige Aufzeichnungen auf verbundene, externe Medien wie z.B.

• USB-Medien

• USB-Festplatte
  • DVD-Brenner etc.

• Geben Sie die Parameter ein, siehe S. 30.

• Klicken Sie auf Details, um die Suche einzugrenzen.
• Klicken Sie auf Suche, um die Suche zu starten, der Ergebnisbildschirm wird dargestellt.

• Die Dateigröße der einzelnen Aufzeichnung sowie die Gesamtgrößer aller gefundenen Aufzeichnungen werden dargestellt.
• Klicken Sie auf Export, um zum Export-Bildschirm zu gelangen.

1. Wählen Sie im Pulldown-Menü das verbundene Medium, auf dem die Datensicherung erfolgen soll.
2. Falls das Medium nicht angezeigt wird, klicken Sie auf Aktualisieren.

- Falls das Medium weiterhin nicht angezeigt wird, trennen Sie den Anschluss vom Gerät und verbinden Sie das Medium erneut. Lesen Sie dazu auch die Ausführungen des Herstellers.

1. Klicken Sie auf Start, um den Export zu beginnen. Der Sicherungsfortschritt wird dargestellt.

i

Hinweis

Nach erfolgter Sicherung können Sie die Daten auf dem Medium auswählen und mit dem Player (wird bei der Sicherung mit kopiert) wiedergeben. Damit überprüfen Sie, ob der Export einwandfrei funktioniert hat.

Manueller Alarm

i

Hinweis

Das Menü dient zur Überprüfung der Aufzeichnungseinstellungen bei Alarmen und dient dazu, Alarmausgänge manuell auszulösen bzw. um die Einstellungen zu Testen. Im Wiedergabebildschirm können Sie so Ihre Einstellungen überprüfen und ggf. korrigieren.

1. Wählen Sie die Kamera aus, indem Sie in die Zeile klicken.
2. Klicken Sie auf An, um den Alarm manuell einzuschalten. Danach wechselt An für diese Kamera auf Aus.
3. Bestätigen Sie die Sicherheitsabfrage mit OK.
4. Wenn Sie Alle an wählen, werden sämtliche Alarme manuell eingeschaltet.
5. Klicken Sie auf Alle aus, um gleichzeitig alle Alarme auszuschalten.

Festplatten

i

Hinweis

Das Gerät kann eine 3,5 Zoll SATA-Festplatte verwalten.

Bevor Sie mit dem Gerät Aufzeichnungen durchführen können, muss jede der eingebauten Festplatten „initialisiert“ werden. Erst dann erkennt das Gerät die Festplatte sowie deren Zuweisung.

Warnung

Sämtliche Daten einer Festplatte werden beim Initialisieren gelöscht!

Sorgen Sie rechtzeitig für eine Datensicherung.

Festplatte einbauen

1. Trennen Sie das Gerät vom Stromnetz und Öffnen Sie die Abdeckung.
2. Beachten Sie ESD-Vorschriften beim Umgang mit elektronischen Geräten, stellen Sie sicher, dass Sie geerdet sind.
3. Öffnen Sie das Gehäuse nicht in Räumen mit Teppich oder anderen elektrostatisch aufladbaren Belägen.
4. Vermeiden Sie Körperkontakt mit sämtlichen Bauteilen auf der Platine.

Warnung

Sollten Sie zu den Anweisungen Fragen haben oder Ihnen diese nicht helfen, wenden Sie sich bitte vertrauensvoll an Ihren Facherrichter.

1. Bauen Sie die Festplatte ein und stellen Sie die Anschlüsse her.
2. Bringen Sie die Abdeckung wieder an und verbinden Sie das Gerät mit dem Stromnetz.
3. Schalten Sie das Gerät ein und starten Sie das Festplattenmenü.

Festplatte initialisieren

Parameter der Festplattenverwaltung

TAB Allgemein
Label zeigt die interne Anschlussnummer
Speicher Festplattenspeicher in GB
Ausgewählt	zeigt den aktuellen Status der Festplatten:Uninitialisiertnormalfehlerhaft
Eigenschaften	• Redundant: zur Datensicherheit redundant arbeiten.• Nur lesen: Schreibschutz• R/W: Lesen und schreiben
Typ Lokal: GerätefestplatteNFS: Netzwerkfestplatte
Freier Speicher	zeigt ungefähr den für Aufzeichnungen freien Speicherplatz
Gruppe Festplattengruppe, voreingestellt 1(Aufzeichnungen können den Gruppen zugewiesen werden)
TAB Kameras zur Festplattengruppe hinzufügen
Analog Übersicht KamerasZur Gruppe ausgewählte Kameras
Datenspeicherung auf Festplattengruppe	1

i Hinweis

Sollte die installierte Festplatte nicht angezeigt werden, überprüfen Sie die Anschlüsse.

1. Wählen Sie die Festplatte aus, indem Sie die 'Checkbox' aktivieren.
2. Starten Sie den Vorgang, indem Sie auf Initialisiere klicken.
3. Bestätigen Sie die Sicherheitsabfrage mit OK.
4. Der Statusbalken zeigt den Fortschritt der Initialisierung.
5. Nach Beendigung des Vorgangs erscheint.

Festplatte einstellen

i Hinweis

Legen Sie fest, welchen Status die Festplatte erhalten soll:

Nur lesen: die Festplatte wird schreibgeschützt. Aufzeichnungen erfolgen auf der nächsten Festplatte!

Achtung:

Wenn nur eine Festplatte installiert ist, und diese den Status „Nur lesen“ erhält, kann das Gerät keine Aufzeichnungen durchführen!

Festplattenstatus überprüfen

Sie können den Status jeder Festplatte im Menü Wartung prüfen. In den Log-Daten werden die SMART-Informationen gespeichert (Self-Monitoring, Analysis and Reporting Technology).

- Rufen Sie dazu die Logdatei auf und suchen Sie nach Informationen/S.M.A.R.T. Festplatte. Siehe dazu S. 43.

Festplattenalarme einrichten

Sie können Alarme festlegen, die Sie über Festplattenfehler informieren.

- Rufen Sie dazu Warnung im Menü Einstellungen auf. Siehe dazu S. 40.

Einstellungen

Hinweis

Das Menü Einstellungen verwaltet sämtliche Geräteeinstellungen.

Warnung

Vergewissern Sie sich, dass Datum und Uhrzeit korrekt eingestellt wurden.

ACHTUNG:

Nachträgliche Änderung kann zu Datenverlusten führen!

Sorgen Sie rechtzeitig für eine Datensicherung.

Überblick

Menü Einstellung S.
Allgemein Sprache, Video, Uhrzeit, Datum, Maus, Passwort, Sommerzeit, weitere Einstellungen
Kamera Hinzufügen, ändern von Analog- und IP-Kameras, auswählen	37
Aufzeichnung	Sämtliche Aufzeichnungsparameter (Typ, Auflösung, Bewegungs- erkennung, Zeitplan etc)
Netzwerk	Erforderliche Netzwerkeinstellungen (manuelle IP, DHCP, PPPOE, DDNS etc.) sowie Netzwerkstatus-Übersicht
Alarm Zuweisung und Parametrisierung der Melder zu den Alarmeingängen und Relaisausgängen	50
PTZ	Verwendete PTZ-Hardwareparameter und Zuweisung zu Kameraeingang

Menü Einstellung S.
RS232	Keine Funktion 39
Anzeige Displayeinstellungen, Zuweisung des Ereignisausganges		20

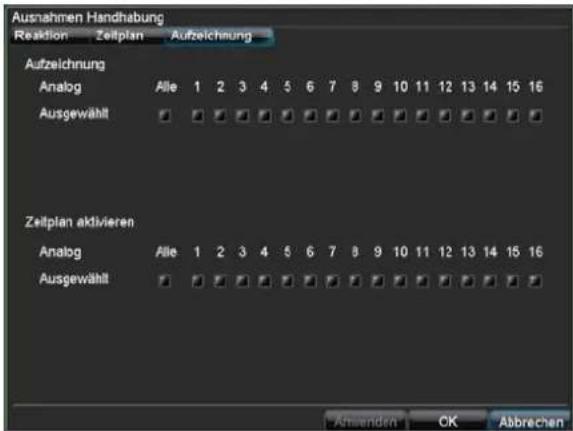

Warnung Verhalten des Gerätes im Ausnahmefall (Festplatte voll, Netzwerk getrennt etc.)		40
Benutzer	Hinzufügen, Ändern von Benutzern, Vergabe Zugriffsrechte	40

Hinweis

Beachten Sie die Hinweise in den jeweiligen Kapiteln.

Allgemeine Einstellungen

TAB Allgemein	Einstellung
Sprache	OSD-Sprache
Video Standard	PAL, NTSC,
VGA Auflösung	Monitor-Auflösung
Zeitzone	GMT (Greenwich Mean Time)
Datumsformat	MM-TT-JJJJ, TT-MM-JJJJ, JJJJ-MM-TT
Systemzeit	Datum, Uhrzeit
Maus Zeigerge-schwindigkeit	Schiebebalken, links niedrige,rechts hohe Geschwindigkeit
Passwort aktivieren	Checkbox inaktiv:Keine Passworteingabe amRekorder selbst nötig. BeimZugriff per Netzwerk muss dasPasswort allerdings eingegeben werden.Checkbox aktiv:Passwort muss eingegebenwerden, bevor das Menü be-dient werden kann.
TAB Sommerzeit	Einstellung
Sommerzeit	Checkbox aktivieren
Von, bis Datum	Start, Ende Sommerzeit
DST Bias	Daylight Saving Time Bias: Korrek-tur der Sommerzeit zur Referenz-zeit
Weitere Einstel-lungen	Einstellung
Gerätename	Eindeutige Spezifikation des Gerä-tes
Gerätenummer	Zur eindeutigen Identifizierung bei Benutzung mit einer Fernbedie-nung
Monitor Helligkeit	Schieberegler, links niedrige, rechts höhere Helligkeit
Transparent	1:1, 3:1, 1:3, Nicht transparent – regelt die Darstellung des OSDs vor dem Hintergrundbild
Bildschirmschoner	Nie / 1-30 MinutenRegelt die Zeit, nach welcher sich der Bildschirm ausschaltet
Ereignishinweis aktivieren	Zeigt im Falle eines Ereignisses ein Symbol links unten im Livebild an

Einstellungen: Kamera

TAB Allgemein	Einstellung
Kamera	Auswahl der Kamera (nur vorher aktivierte Kameras können gewählt werden)
Kameranamen	Eindeutige Zuordnung (z.B. Parkplatz rechts, Einfahrtstor vorne etc.)
Kameranamen einblenden	Checkbox aktiv/inaktiv
Datum einblenden	Checkbox aktiv/inaktiv
Tag einblenden	Checkbox aktiv/inaktiv
Datumsformat	Format der Datumsanzeige

Uhrzeitformat 12	Std. /24 Std.-Darstellung
OSD einblenden	OSD-Darstellung deckend, transparent, blinkend etc.
OSD Position Bildschirmposition des OSDs
Kopiere nach	Auswahl, ob bzw. zu welcher weiteren Kamera die getroffenen Einstellung kopiert werden sollen
Aufzeichnung Siehe S. 21

1. Wählen Sie Erweitert, um die weiteren Kameraeinstellungen festzulegen.

TAB Erweitert Einstellung
Kamera	Auswahl der Kamera (nur vorher aktivierte Kameras können gewählt werden)
Bild Einstellungen	Helligkeit, Kontrast, Sättigung, Farbe
Privatzonen Einrichten von Zonen
Sabotageüberwachung	Einrichten von Zonen
Bewegungserkennung	Einrichten von Zonen
Videoverlusterkennung	Aktivierung nach definierbarem Zeitplan sowie Benachrichtigung (Einblendung, akustisch, Überwachungszentrale benachrichtigen, Email versenden oder Auslösen des Alarm-Ausgangs
Kopiere nach Einstellung kopieren

Einrichten von Zonen

i

Hinweis

Bei der Kamera-Überwachung können Sie Zonen definieren, die nicht überwacht werden sollen, sog. Privatzonen.

Weiterhin können Sie Zonen von besonderem Interesse einrichten, z.B. für die Sabotageüberwachung oder die Bewegungserkennung.

1. Aktivieren Sie die einzustellende Zone, indem Sie die 'Checkbox' anklicken und auf Bereichseinstellung klicken.

2. Ziehen Sie bei gedrückter linker Maustaste ein Rechteck im Live-Bildschirm, das der gewünschten Zone entspricht.

1. Bei Sabotageüberwachung und Bewegungserkennung können Sie mit Rechtsklick der Maus das Popup-Menü öffnen und die Empfindlichkeit einstellen sowie bei Bewegungserkennung auf Vollbilderkennung schalten.

2. Zum Verlassen der Zoneneinstellung Rechtsklick der Maus durchführen und Verlassen wählen.

i

Hinweis

Die eingestellte Privatzone wird nach Anwenden der Einstellungen als schwarzes Rechteck im Live-Bildschirm angezeigt. Zonen für Sabotageüberwachung oder Bewegungserkennung werden nicht angezeigt.

Zonen: Zeitplan und Benachrichtigung

i

Hinweis

Bei der Sabotageüberwachung, Bewegungserkennung und Videoverlusterkennung können Sie die Überwachungsparameter individuell zuordnen sowie die Art der Benachrichtigung steuern.

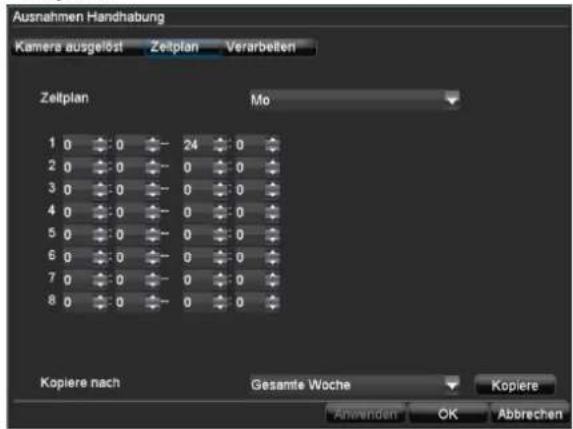

Zeitplan

1. Wählen Sie in den erweiterten Kameraeinstellungen Zeitplan.

1. Wählen Sie den Tag und geben Sie den Zeitplan ein.

i

Hinweis

Sie können maximal 8 Zeitraster definieren, jeweils von 00:00 – bis 00:00; die Zeiten der einzelnen Raster dürfen sich nicht überlappen.

1. Wählen Sie bei Kopiere nach ob die Einstellung für alle Tage der Woche übernommen werden soll und bestätigen Sie mit Kopiere.

2. Beenden Sie Ihre Einstellungen mit OK.

Benachrichtigung

1. Wählen Sie in den erweiterten Kameraeinstellungen Verarbeiten.

2.

Geben Sie die Art der Benachrichtigung an:

Parameter Benachrichtigung
Popup auf Monitor	Auf dem Monitor erscheinteine Einblendung
Akustisches Warnsignal	Das Gerät gibt wiederholteinen Signalton aus
CMS Software benachrichtigen	Schickt ein Alarmsignal aneinen PC mit der ABUSCMS Software. Die Softwaremuss dazu gestartet und derRekorder dort im Überwachungsmodus sein.
Relaisausgang auslösen	siehe S. 52
Versende Email	es wird eine Email an einespezifizierte Mail-Adressegesendet. Siehe S. 48

1. Klicken Sie auf Anwenden, um die Einstellungen zu übernehmen.

2. Klicken Sie auf OK, um das Menü zu verlassen:

Einstellungen: Aufzeichnung

Hinweis

Siehe Beschreibung S. 21.

Einstellungen: Netzwerk

Hinweis

Siehe separates Kapitel S. 45.

Einstellungen: Alarm

Hinweis

Siehe separates Kapitel S. 50.

Einstellungen: PTZ

Hinweis

Siehe Beschreibung S. 25.

Einstellungen: RS232

Keine Funktion

Anzeige

Hinweis

Siehe Beschreibung S. 20.

Einstellungen: Warnung

i

Hinweis

Geben Sie bei Typ den Auslöser für die Warnung an z.B.

• Festplatte voll
• Netzwerk getrennt etc.

und spezifizieren Sie das Geräteverhalten wie auf S. 38 beschrieben.

Einstellungen: Benutzer

Warnung

Notieren Sie sich das Admin-Password. Voreingestellt ist

„1 2 3 4 5“.

In der Benutzer-Verwaltung können Sie neue Benutzer hinzufügen, löschen oder die bestehenden Einstellungen ändern.

1. Um einen neuen Benutzer hinzuzufügen, wählen Sie Hinzufügen.

Parameter Einstellung
Benutzername	Eindeutige Kennzeichnung
Passwort	Zugangscode zum Gerät, zur GeräteverwaltungHinweis: wechseln Sie Passwörter regelmäßig, verwenden Sie Kombinationen aus Buchstaben, Zahlen etc., notieren Sie Passwörter an einem geschützten Ort.
Bestätigen	Zugangscode zur Sicherheit erneuteingeben
Level WICHTIG:Beim Level Manager können mehr Rechte als beim Level Benutzer eingestellt werden.
MAC Adresse	MAC-Adresse des Netzwerkadapters des vom jeweiligen Benutzer verwendeten PCsHinweis:Dies beschränkt den Zugriff auf den PC, dessen MAC-Adresse hier eingegeben wurde!

1. Geben Sie den Namen und das Passwort ein und bestätigen Sie die Passworteingabe im Feld darunter.
2. Wählen Sie den Level und geben Sie die MAC-Adresse an.

Warnung

Beachten Sie nachfolgende Hinweise zur Vergabe der Zugriffsberechtigungen.

Einstellung der Zugriffrechte

1. Steuern Sie die Zugriffsrechte des Benutzers, indem Sie auf Zugriffsberechtigung klicken:

i

Hinweis

Der Benutzer kann lokal, d.h. am Gerät Einstellungen vornehmen oder Parameter ändern.

Der Benutzer kann/darf über die Netzwerkverbindung auf das Gerät zugreifen.

Im TAB Kamera wird die Berechtigung auf den Zugriff zu einzelnen Kameras (über Netzwerk oder lokal) eingestellt.

1. Wechseln Sie zu den TABs, indem Sie auf die Pfeile in der TAB-Leiste klicken:

Parameter Einstellung

Lokal Logdatei durchsuchenKonfigurationKamera ManagementErweiterte BedienungHerunterfahren / Neustart

Netzwerk Logdatei durchsuchenKonfigurationKamera ManagementSteuerung Serielle AnschlüsseVideoausgang SteuerungTwo-way AudioAlarm SteuerungErweiterte BedienungHerunterfahren / Neustart

Kamera Remote Live AnsichtLokal Manuelle AufzeichnungRemote Aufzeichnung startenLokale WiedergabeRemote WiedergabeLokale PTZ SteuerungRemote PTZ SteuerungLokal Datenexport

Wartung

i

Hinweis

Das Menü dient zur Gerätewartung und sollte nur von erfahrenen Benutzern bedient werden.

Menü Einstellung S.
Update	Firmware-Update durchführen
Logdatei	In der Logdatei kann nach bestimmten Kriterien z.B. Alarm, Ausnahme, Bedienung oder Information nach Aufzeichnungen oder Informationen (S.M.A.R.T.-Festplattenstatus) gesucht werden.	43
Standard	System-Reset 44
Konfiguration	Einstellungen exportieren, importieren	44
Information	Geräteinformationen (Seriennummer, Firmwarestatus etc.)	44

Gerät updaten

i

Hinweis

Ein Geräte-Update kann von einem USB-Medium oder Über das Netzwerk per FTP erfolgen.

• Kopieren Sie die Update-Datei mit der Endung *.mav auf einen USB-Stick in das Hauptverzeichnis.

• Verbinden Sie den USB-Stick mit einem der USB-Anschlüsse am Gerät.

• Wählen Sie den USB-Anschluss aus, klicken Sie ggf. auf Aktualisieren.

• Wählen Sie die Update-Datei aus, klicken Sie auf Update.
• Warten Sie, bis das Gerät einen Neustart durchführt.
• Ggf. prüfen Sie den Firmware-Stand im Menü Wartung unter Information.

i

Hinweis

• Der Update über FTP funktioniert wie oben beschrieben: der PC muss sich im selben lokalen Netzwerk befinden!
• Richten Sie einen PC als FTP-Server ein.
• Geben Sie die IP-Adresse des FTP-Servers ein.

Logdatei durchsuchen

i

Hinweis

Die Suche nach „Ereignissen“ kann nach folgenden Haupttypen/Ereignissen/Parametern erfolgen:

• Alles
• Alarm
• Ausnahme
• Bedienung
  • Information

Typ Filter1/Filter2
Alle	-
Alarm	AllesAlarm Eingang/AusgangBewegungserkennung ge-startet/beendetStarte/beende Sabotage-überwachung
Ausnahme	AllesVideosignalverlustVideosignal AusnahmeLogin FehlerFestplatte vollFestplatte FehlerIP-Adressen KonfliktNetzwerk getrenntDatenaufzeichnung fehlgeschlagenVerbindung zu IP-Kamera fehlgeschlagenIP-Adressen Konflikt mit IP-Kamera

Typ Filter1/Filter2
Bedienung	AllesAnschaltenHerunterfahrenUnregelmäßiges HerunterfahrenLokal NeustartLokal Login/Lokal LogoutLokal EinstellungenUSBLokal Aufzeichnung gestar-tet/beendetLokal PTZ-SteuerungLokal Datei gesperrtEtc.
Information	AlleFestplatten InformationFestplatten S.M.A.R.T.Starte AufzeichnungBeende AufzeichnungLöschen verfallene Auf-zeichnungNetzwerkfestplatte Informati on

1. Wählen Sie das Ereignis nachdem Sie im Log suchen möchten ein und wählen Sie einen Unterparameter.
2. Geben Sie Datum und Uhrzeit bei Startzeit und Endzeit ein, klicken Sie auf Suche.
3. Das Ergebnis wird dargestellt:

• Klicken Sie auf Details, um genauere Informationen zu erhalten.
• Klicken Sie auf Wiedergabe, um ggf. die Aufzeichnung zu dem Ereignis zu starten.
• Klicken Sie auf Export, um die Logdatei auf ein USB-Medium zu sichern.

System Reset durchführen

Hinweis

Bei diesem Vorgang wird das Gerät auf die Werks-einstellungen zurückgesetzt (Reset).

Warnung

Sämtliche Einstellungen, die Sie seit der Inbetriebnahme durchgeführt haben (Kameras, Aufzeichnungseinstellungen, PTZ, Alarme etc.) werden dabei gelöscht!

Vermeiden Sie Verluste, indem Sie vorher die Einstellungen sichern. Nach Durchführung des Reset können Sie diese wieder einlesen.

Konfiguration im-/exportieren

Hinweis

Die Konfigurationsdaten beinhalten sämtliche Einstellungen des Gerätes, die Sie nach der Inbetriebnahme durchgeführt haben. Diese Daten können auf ein USB-Medium gespeichert werden. Damit können Sie z.B. ein weiteres Gerät identisch konfigurieren.

Information

Hinweis

Im Informationsmenü werden die technischen Daten des Gerätes dargestellt. Dies ist z.B. hilfreich bei Support-Anfragen.

Herunterfahren

Hinweis

• Wählen Sie Sperren, um das Bedienmenü zu sperren.
• Wählen Sie Herunterfahren, um das Gerät auszuschalten.
• Wählen Sie Neustart, um einen Bootvorgang (Ausschalten, Wiedereinschalten) durchzuführen.

Siehe auch S. 15

Netzwerk

Allgemein

Die korrekten Netzwerkeinstellungen sind unabdingbar, falls Sie das Gerät und die Überwachung über Ihren Browser fernsteuern möchten.

Hinweis

Bitte lesen Sie vor der Einrichtung des Gerätes nachfolgende allgemeinen Hinweise.

Ein Netzwerk ist ein Zusammenschluss von mindestens 2 netzwerkfähigen Geräten.

Übertragungsarten:

• kabelgebundene Netzwerke (z.B. CAT5-Kabel),
  • Funknetzwerke (WLAN) und
• andere Übertragungsmöglichkeiten (Powerline).

Alle Systeme besitzen wesentliche Gemeinsamkeiten aber unterscheiden sich in verschiedener Hinsicht.

Begriffe

Anbei eine Übersicht über die Begriffe, die für die Verwendung des Gerätes in Netzwerken relevant sind.

Parameter Einstellung
IP-Adresse	Eine IP-Adresse ist die eindeutige Adresse eines Netzwerkgerätes in einem Netzwerk. Diese darf innerhalb eines Netzwerks nur ein einziges Mal vorkommen. Es gibt bestimmte IP-Adressbereiche, die für öffentliche Netzwerke, wie z.B. das Internet reserviert sind.
Private Adressbereich	z.B. 10.0.0.0 - 10.255.255.255, Subnetzmaske 255.0.0.0 172.16.0.0 - 172.31.255.255 Subnetzmaske 255.255.0.0 192.168.0.0 - 192.168.255.255 Subnetzmaske 255.255.255.0
Subnetzmaske	Ist eine Bitmaske, die verwendet wird um Entscheidungen bzw. Zuordnungen beim Routing zu treffen. In Heimnetzwerken standardmäßig 255.255.255.0
Gateway	Netzwerkgerät, das allen anderen Netzwerkgeräten den Zugang zum Internet ermöglicht. Z.B. der Computer, an den das DSL-Modem angeschlossen ist oder meistens der Router bzw. Access Point innerhalb des Netzwerks.

Parameter	Einstellung
Nameserver	Auch DNS (Domain Name Server) genannt, ist dafür zuständig, dass einer Webadresse bzw. URL (z.B. www.google.de) eine eindeutige IP-Adresse zugeordnet wird.Wenn man eine Domain in einem Browser eintippt, sucht der DNS die passende IP-Adresse des Servers und leitet die Anfrage an diesen weiter.Hier kann die IP eines DNS des Providers eingetragen werden. Oft ist es aber ausreichend, die IP des Gateways zu wählen. Dieser leitet die Anfragen dann selbstständig an den Provider-DNS weiter.
DHCP	Der DHCP-Server weist einem Netzwerkgerät die IP-Adresse, Subnetzmaske, Gateway und den Nameserver automatisch zu.DHCPs sind in aktuellen Routern verfügbar. Der DHCP-Dienst muss gesondert eingestellt bzw. aktiviert werden, nähere Infos entnimmt man dem entsprechenden Handbuch.Hinweis:Bei der Verwendung von festen IP-Adressen UND einem DHCP-Server sollten Sie darauf achten, dass die festen IP-Adressen außerhalb der per DHCP vergebenen Adressen liegen, da es sonst zu Problemen kommen kann.
Port	Ein Port ist eine Schnittstelle, über die verschiedene Programme kommunizieren. Bestimmte Ports sind fest vergeben (21: Telnet, 23: FTP), andere können frei gewählt werden. Ports sind bei verschiedenen Anwendungen relevant, z.B. bei einem externen Zugriff über einen Browser auf das Gerät.
MAC Adresse	Die MAC-Adresse (Media-Access-Control-Adresse, auch Ethernet-ID) ist die spezifische Hardware-Adresse des Netzwerkadapters.Diese dient zur eindeutigen Identifizierung des Geräts in einem Rechnernetz.

Netzwerkaufbau

Das Gerät muss über CAT5-Verkabelung physisch mit dem Netzwerk verbunden werden, siehe Anschlüsse S. 3.

Hinweis

Bitte Anleitungen und Hinweise der Netzwerkgeräte beachten.

Es können mehrere Switches/Routers/AccessPoints miteinander verbunden werden. Firewalls und andere Sicherheitssoftware kann das Netzwerk beeinträchtigen.

Warnung

Bei Verwendung eines Routers sind die Netzwerkclients, so auch der Rekorder, mit dem Internet „verbunden“. Das gilt aber auch umgekehrt. Ergreifen Sie unbedingt Schutzmaßnahmen wie z.B. Verwendung einer Firewall, Passwort ändern, Änderung des Ports) um ungewollten Zugriff von außen zu verhindern!

Netzwerk-Konfiguration

Das Gerät muss über das Menü Einstellungen und Netzwerk konfiguriert werden.

Parameter Einstellung
Netzwerkkarte	Stellen Sie hier die Übertragungsgeschwindigkeit der eingebauten Netzwerkkarte ein.Tipp: 10M/100M
DHCP	Aktivieren Sie die Checkbox, falls Sie im Netzwerk die IP-Adressen dynamisch per DHCP vergeben.DHCP aktiv: nachfolgende Eingabefelder sind inaktiv geschaltet, da die Parameter von DHCP bezogen werden.Hinweis:Wenn Sie die IP-Adressen manuell vergeben, achten Sie darauf, dass DHCP nicht aktiv ist (kein Haken in der 'Checkbox')
IP-Adresse	Adresse des Netzwerkgerätes im Netzwerk bei manueller Vergabe
Subnetzmaske im Normalfall 255.255.255.0
Standardgateway	Adresse des Gateways für den Internetzugang
Bevorzugter DNS Server	Adresse des Domain Name Servers in der Regel die IP-Adresse des Gateways
Alternativer DNS	IP-Adresse des alternative DNS
MAC Adresse	Hardware-Adresse der eingebauten Netzwerkkarte

Erweiterte Netzwerk-Konfiguration

Legen Sie im TAB Erweitert weitere Parameter der Netzwerk-Konfiguration fest.

Parameter Einstellung
PPPOE	PPPOE wird bei ADSL-Anschlüssen und der Verwendung eines Modems in Deutschland verwendet.Klicken Sie auf Ändern, um die Zugangsdaten (Kennung, Passwort) zu Ihrem Provider einzugeben.
DDNS	Server zur Dynamischer Domain-Name-System Verwaltung zur Aktualisierung von Hostnamen bzw. DNS-Einträgen
NTP Network	Time ProtocolServer zur Uhrzeit-Synchronisation
Remote Alarm Host PC	Konfigurieren Sie hier die IP-Adresse des PCs, an den bei einem Alarm eine Meldung ausgegeben werden soll.
Email	Spezifizieren Sie die Mail-Einstellungen, unter denen im Alarmfall an eine spezifische Mailadresse eine Email gesendet wird.

PPPOE manuell einrichten

1. Aktivieren Sie die 'Checkbox' PPPOE und geben Sie dann den Benutzernamen (Internetzugangskennung) sowie das Passwort ein und bestätigen Sie das Passwort.
2. Übernehmen Sie Ihre Daten mit OK.

DDNS manuell einrichten

1. Um die ABUS DDNS Funktion nutzen zu können, müssen Sie zuvor ein Konto bei www.eytronserver.com einrichten. Bitte beachten Sie hierzu die FAQs auf der Webseite.
2. Aktivieren Sie die „Checkbox“ DDNS und wählen Sie dann den DDNS Typ „ABUS DDNS“ und tragen Sie im Feld „Server Adresse“ die IP-Adresse „www.eytronserver.com“ oder „62.153.88.107“ ein.
3. Übernehmen Sie Ihre Daten mit OK. Die IP-Adresse Ihrer Internet Verbindung wird nun jede Minute am Server aktualisiert.

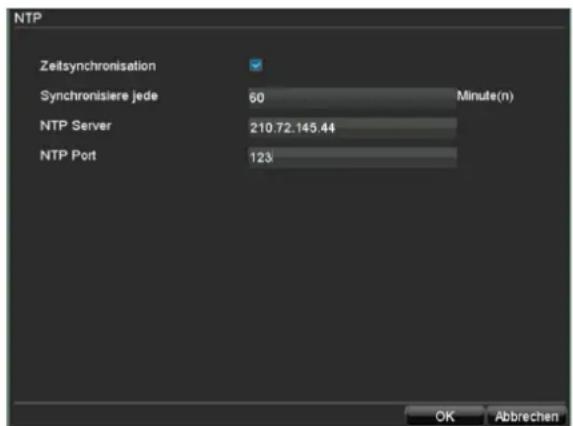

NTP manuell einrichten

i Hinweis

Der Rekorder kann die Uhrzeit mit einem externen Server synchronisieren. Dafür stehen mehrere Serveradressen im Internet zur Verfügung.

1. Aktivieren Sie die 'Checkbox' NTP und geben Sie an, nach welcher Zeitspanne die Synchronisation erneut erfolgen soll. Geben Sie die IP-Adresse des NTP Servers sowie den NTP-Port ein.
2. Übernehmen Sie Ihre Daten mit OK.

Remote Alarm Host-PC einrichten

Parameter Einstellung
Alarm Host IP Keine Funktion
Alarm Host Port Keine Funktion
Server Port Port für Datenkommunikation.
HTTP Port Port des Webservers.
Multicast IP-Adresse	Sie können zur Traffic-Minimierung hier auch die Multicast IP eingeben. Die IP-Adresse muss mit der in der Videoüberwachungssoftware über-einstimmen.
MTU Beschreibt die maximale Paketgröße eines Protokolls.

Hinweis

Server Port 8000 sowie HTTP Port 80 sind die Standard-Ports für Remote Clients bzw. Remote Internetbrowser Zugang.

Email-Adresse einrichten

Bei einem Alarm kann das Gerät eine Nachricht per Email versenden. Geben Sie hier die Email-Konfiguration ein:

Parameter Einstellung
Server Authenti-fizierung	,Checkbox' aktivieren, wenn eine Anmeldung am Server des Internet-Providers erfolgt
Benutzername Mail-Konto beim Provider
Passwort	Passwort, mit dem das Email-Konto geschützt ist
SMTP Server SMTP-Server-Adresse des Providers
Von Name Absendername
Von Email Adresse	Die zum Email-Konto gehörende Email-Adresse
Empfänger auswählen	Wählen Sie drei mögliche Empfänger aus, die die Email erhalten sollen
Empfänger	Geben Sie hier den Namen des Empfängers ein
An Email Adresse	Geben Sie die Email-Adresse des Empfängers ein
TAB Erweitert Einstellung
Angefügte JPEG Datei	,Checkbox' aktivieren, wenn zusätzlich zur Email Aufnahmen der Kamera als Foto-Dateien gesendet werden sollen
Intervall	wählen Sie zwischen 2 bis 5 Sekunden den Abstand zwischen den einzelnen Aufnahmen
SMTP Port Geben Sie den SMTP-Port an (Standardmäßig: 80)
SSL	,Checkbox' aktivieren, um die Email-Verschlüsselung zu aktivieren

1. Geben Sie die Parameter der Email-Benachrichtigung ein.
2. Klicken Sie dann auf Test, um testweise eine Email zu versenden.

i

Hinweis

Das Gerät sendet eine Email an den eingerichteten Empfänger.

Falls diese Email nicht beim Empfänger ankommt, überprüfen Sie die Einstellungen und korrigieren Sie diese. Überprüfen Sie ggf. die Junk-Mail-Einstellungen Ihres Mail-Clients.

Netzwerkstatus

Klicken Sie auf den TAB Netzwerk Status, um eine Übersicht der aktuellen Netzwerkkonfiguration zu erhalten.

Parameter Einstellung
DHCP	Bei aktiviertem DHCP werden die bezogenen Parameter angezeigt. Ist DHCP inaktiv, erscheint N/A.
PPPOE Status	Zeigt bei manueller Einrichtung an, ob eine Internetverbindung besteht. Außerdem die IP-Adresse, Subnetzmaske sowie das eingerichtete Standardgate-way.Hinweis: Verwenden Sie einen Router der als Gateway/DSL-Modem eingerichtet ist, werden die PPPOE-Einstellungen des Routers genutzt. In der Anzeige erscheint dann N/A.

Alarm

Alarm-Übersicht

Die Alarm-Einstellungen regeln detailliert die Art der Kameraüberwachung und steuern das Geräteverhalten z.B. bei Bewegungserkennung oder Videosignalverlust.

- Öffnen Sie das Menü Einstellungen und klicken Sie links in der Menü-Übersicht auf Alarm.

In der Übersicht sehen Sie die möglichen Alarmmelder, deren Signale über die entsprechenden Alarmeingänge verwaltet werden.

Alarmeingang

1. Wählen Sie den Alarmmelder aus indem Sie in die Zeile markieren, klicken Sie dann auf Ändern.

Parameter Einstellung
Alarm Eingang	Den Alarmeingang auswählen, um die Einstellungen vorzunehmen
Alarm Name	Geben Sie eine eindeutige Beschreibung ein, z.B. Türkontakt Lagerhalle
Typ N.O.: Schaltkreis normal geöffnet.N.C.: Schaltkreis normal geschlossen

Parameter Einstellung
Einstellungen	Hier können Sie die Reaktion auf einen Alarm einstellen.
PTZ Kamera	Zuweisung der PTZ-Kamera zum Kameraeingang
Preset Tour Muster	Checkbox aktivieren/deaktivieren; Preset, Tour bzw. Muster aus Pulldown-Menü auswählen.
Kopiere nach Einstellung kopieren

1. Weisen Sie den Alarm Eingang im Pulldown-Menü zu.
2. Geben Sie den Alarmnamen an.
3. Wählen Sie den Typ des Alarmgebers aus dem Pulldown-Menü:

• N.O.: löst beim Schließen Alarm aus

• N.C.: löst beim Öffnen Alarm aus

1. Aktivieren Sie die 'Checkbox' Einstellungen und klicken Sie auf Verarbeiten.

Jeden ausgelösten Alarm können Sie individuell verarbeiten:

Reaktion:

Parameter Einstellung
Popup auf Monitor	Auf dem Monitor erscheint eine Einblendung
Akustisches Warnsignal	Das Gerät gibt wiederholt einen Signalton aus
CMS Software benachrichtigen	Schickt ein Alarmsignal an einen PC mit der ABUS CMS Software. Die Software muss dazu gestartet und der Rekorder dort im Überwachungsmodus sein.
Versende Email	es wird eine Email an eine spezifizierte Mail-Adresse gesendet. Siehe S. 48
Relaisausgang auslösen	siehe S. 52

Zeitplan:

Hier können Sie definieren in welchen Zeitraum diese Reaktion gültig sein soll.

Aufzeichnung:

Parameter Einstellung
Aufzeichnung	Hier können Sie auswählen, welche Kameras durch das Auslösen des Alarmeingangs aufgezeichnet werden sollen.
Zeitplan aktivieren	Hier können Sie auswählen für welche Kameras Sie den Zeitplan aktivieren möchten. Haben Sie z.B. das ABUS IP Alarmmodul eingelernt, können Sie den Secvest Key nutzen um beim Verlassen des Objektes den Überwachungsmodus im Rekorder aktivieren. Der im Zeitplan hinterlegte Aufzeichnungsmodus (Dauer, Bewegungserkennung, Alarm) wird dann genutzt. Sie können somit eine Zeitplanunabhängige Aktivierung des Rekorders darstellen und vermeiden Fehlalarme.Achten Sie darauf, dass der Zeitplan anfangs nicht aktiviert ist, damit er beim Aktivieren nicht unscharf geschalten wird.

Relaisausgang

1. Klicken Sie im Menü Alarm Einstellungen auf Relaisausgang.

Parameter Einstellung
Alarm Ausgang Nr.	Den Relaisausgang auswählen, um die Einstellungen vorzunehmen
Alarm Name	Geben Sie eine eindeutige Beschreibung ein, z.B. Sirene Lagerhalle
Dauer Dauer des aktivierten Alarms
Zeitplan	Uhrzeitabhängige Steuerung des Relaisausgangs
Kopiere nach Einstellung kopieren

1. Weisen Sie den Alarm Ausgang im Pulldown-Menü zu.
2. Geben Sie den Alarmnamen an.
3. Geben Sie die Verzögerung im Pulldown-Menü ein, die zwischen der Alarmeingangsmeldung und der Signalausgabe am Relais liegen soll.
4. Wählen Sie den Tag und geben Sie den Zeitplan ein, siehe S. 38.
5. Kopieren Sie die Einstellung zu anderen Alarmausgängen, falls die Parameter übereinstimmen bzw. falls gewünscht.

i

Hinweis

Falls eine Netzwerkkamera verwendet wird, muss diese korrekt eingerichtet und der Netzwerkzugriff möglich sein.

Beachten Sie die Hinweise zu Manueller Alarm auf S. 33.

IP Alarmmodul

Hier können Sie bis zu drei ABUS IP Alarmmodule (CASA10010) hinzufügen. Nach erfolgreicher Verbindung per Netzwerk, werden jeweils 2 Alarmein- und ausgänge in den Reitern „Alarmmelder“ und „Relaisausgang“ hinzugefügt. Die Kurzbezeichnung der Eingänge lauten U1<-1 / U1<-2, der Ausgänge U1->1 / U1->2.

Klicken Sie auf „Hinzufügen“ um ein ABUS IP Alarmmodul zu konfigurieren.

Parameter Einstellung
Bezeichnung	Hier können Sie eine eindeutige Bezeichnung für das IP Alarmmodul hinterlegen.
IP-Adresse	Tragen Sie hier die IP-Adresse des IP-Alarmmoduls ein.
Port	Tragen Sie hier den Port (Standardwert 8000) des IP-Alarmmoduls ein.
Benutzername	Tragen Sie hier den Benutzernamen (muss Admin Rechte besitzen) des IP-Alarmmoduls ein.
Passwort	Tragen Sie das Passwort zum oben angegebenen Benutzer ein.

Nach erfolgreicher Verbindung erhalten Sie zwei weitere Ein- und Ausgänge, die jedoch per Netzwerk geschalten werden.

i

Hinweis

Im Internet (www.abus-sc.com) finden Sie im Downloadbereich des IP Alarmmoduls mehrere Installationsbeispiele.

Störungsbehebung

Bevor Sie den Service anrufen, lesen Sie die folgenden Hinweise, um die mögliche Ursache einer Störung zu ermitteln.

Störung Ursache Lösung
Kein Strom Netzkabel ist nicht angeschlossen		Netzkabel fest an der Steckdose anschließen
	Netzschalter auf OFF Netzschalter auf ON stellen
	Steckdose führt keinen Strom	Ggf. anderes Gerät an der Steckdose verwenden
Kein Bild	Der Bildschirm ist nicht für den Empfang eingestellt	Korrekten Video-Eingangsmodus einstellen, bis vom Rekorder ein Bild erscheint
	Videokabel ist nicht fest angeschlossen Videokabel fest anschließen
	Angeschlossener Monitor ist ausgeschaltet	Monitor einschalten
Kamerabilder nur S/W und unscharf, obwohl Farbkamera installiert	Sind beim Starten des Rekorders keine Kameras angeschlossen, wird der Rekorder automatisch im NTSC Modus gestartet. Werden nun PAL Farbkameras angeschlossen, werden diese in S/W und unscharf angezeigt.	Schließen Sie die Kameras an, bevor Sie den Rekorder starten. Der Rekorder erkennt automatisch, ob ein PAL oder NTSC Signal vorliegt und wechselt in den korrekten Modus. Sie können den Modus einstellen, siehe S. 36.
Kein Ton	Audiokabel sind nicht fest angeschlossenÜber Audiokabel angeschlossene Geräte sind nicht eingeschaltet.	Audiokabel fest anschließenÜber das Audiokabel angeschlossene Geräte sind nicht eingeschaltet
	Audio-Anschlusskabel ist beschädigt Kabel austauschen
Festplatte funktioniert nicht	Verbindungskabel sind nicht fest angeschlossenFestplatte defekt oder nicht systemkonform	Kabel fest anschließenFestplatte gegen empfohlene Festplatte austauschen.
USB-Anschluss funktioniert nicht	Gerät wird nicht unterstütztUSB-Hub wurde verwendet USB-Medium direkt anschließen	Korrektes USB-Medium anschließen, USB2.0
Netzwerkzugriff nicht möglich	Netzwerkkabel-Anschluss loseNetzwerkeinstellungen (DHCP, IP-Adresse etc.) fehlerhaft	Netzwerkkabel einstecken. Netzwerk-Konfiguration prüfen und ggf. korrigieren, siehe S. 46
Fernbedienung funktioniert nicht	Batterien nicht polaritätsrichtig (+, -) eingelegt oder erschöpftFernbedienung ist zu weit vom Rekorder entferntEs befindet sich ein Hindernis zwischen der Fernbedienung und RekorderZu helle Beleuchtung oder Leuchtstoffröhren?	Ersetzen Sie die Batterien durch neue. Zur Steuerung des Gerätes mit der Fernbedienung richten Sie diese auf den Fernbedienungssensor am Gerät.Verwenden Sie die Fernbedienung innerhalb von 7 m EntfernungEntfernen Sie das HindernisStarken Einfall von Leuchtstoffröhrenlicht ausschließen
Aufnahme ist nicht möglich	Keine HDD bzw. HDD nicht initialisiert	Festplatte einbauen und initialisieren
Plötzliches Ausschalten Die Temperatur im Inneren des Gerätes ist zu hoch		Reinigen Sie das Gerät bzw. entfernen Sie jegliche die Belüftung behindernden Gegenstände

Gerät reinigen und pflege

Hinweis

• Ihr Gerät ist wartungsfrei.
• Schützen Sie das Gerät vor Staub, Schmutz und Feuchtigkeit.

Index

Admin 40

Admin-Passwort 8, 16

Adressbereich 45

Alarm 22, 43, 50

Alarmausgang 39, 51, 52

Alarmeingang 50

Anschlüsse 13

Auflösung 21

Aufstellort 10

Aufzeichnung

Einstellungen 21

erweiterte Einstellungen 21

manuelle 22

Zeitplan 21

Ausschalten 15

Authentifizierung 48

Batterien 58

Bedienelemente 13

Benachrichtigung 38

Benutzer 40

Bewegungserkennung 22, 37

Bildrate 21

Bildschirmtastatur 15

Datenexport 32

DDNS 47

DHCP 45

DST Bias 37

Einrichtungsassistent 16

Einschalten 15

Einstellmenü 36

Einstellungen

allgemeine 36

Kamera 37

Email 39, 48, 51

Encoding 21

Entsorgung 58

Ereignissuche 30

Ergebnis 31

Parameter 30

Fernbedienung 4, 14

Festplatte

Alarme 35

einstellen 34

initialisieren 34

Kapazität 57

Parameter 34

Status 35

Festplatten 33

Festplattenlaufwerk 61

Sicherheit 61

FTP 42

FTP-Server 42

Gateway 45

Gerätemenü 29

Geräteübersicht 3

Hauptmenü 18, 29

Herunterfahren 15, 44

Host-PC 48

Information 44

IP-Adresse 45

Kamera

Zonen einrichten 38

Zonen Zeitplan, Benachrichtigung 38

Kameraausgang

einstellen 20

Kameradarstellung

Ansichten 18

Kameraeinstellungen 37

Konfiguration 44

Kontrollfeld 23, 24

Popup-Menü PTZ 25

PTZ 25

Lieferumfang 12

Liveansicht 18

Einstellungen 20

Logdatei

Alarm 43

MAC Adresse 40, 45

Manuelle Aufzeichnung 30

Manueller Alarm 33

Maus

Popup-Menü 18

Mausbedienung 14

Menü

Einstellungen 36

Menü Allgemeine Einstellungen 36

Menü-Übersicht 29

N.C. 50

N.O. 50

Nachalarm 21

Nameserver 45

Netzwerk 45

Email 48

erweiterte Konfiguration 46

Konfiguration 46

Status 49

Netzwerkstatus 49

Neustart 44

NTP 47

Passwort 36, 40

Popup-Menü 18

Port 45

PPPOE 47

Preset 25, 50

Privatzone 38

Privatzonen 37

PTZ 18

Einstellungen 26

Muster 25

Muster Einstellungen 28

Preset 25

Preset Einstellungen 26

Tour 25

Tour Einstellungen 27

Touren im Rekorder festlegen 27

PTZ Kamera 50

PTZ-Steuerung 25

Remote Alarm 48

Reset 44

RS232 39

Sabotageüberwachung 37

Sequenzanzeige 19

Setup 29

SMTP 48

Speicherkapazität 57

Standardgateway 46

Statussymbole 18

Stream 21

Subnetzmaske 45

Symbole 9

synchronisieren 47

Systemzeit 36

Update 42

Verweilzeit 37

VGA Auflösung 36

Video Qualität 21

Video Standard 36

Videoausgang 20

Videoverlusterkennung 37

Voralarm 21

Warnsignal 39, 51

Warnung 40

Wartung 42

Update 42

Wiedergabe 18, 23

aus Live-Bildschirm 24

Bildschirm 23

Ereignissuche 23

erweiterte Ereignissuche 24

Kontrollfeld 23

Zeitplan 38

Zeitzone 36

Zonen 38

Zoom 19

Zugriffrechte 41

Technische Daten

TVVR20001 4 Kanal 8" All in One Digitalrekorder
Videokomprimierung	H.264
Kameraeingänge	4
Monitor	8"
Monitor Auflösung	4CIF
Kameraausgänge	-
Monitorausgänge	Monitor: 1 x BNC (1.0 V p-p, 75 Ω);Spot: 1 x BNC (1.0 V p-p, 75 Ω)
Betriebsmodus	Triplex
Auflösung (Liveansicht)	4CIF
Auflösung @ Bildrate pro Kamera(Aufnahme)	PAL: NTSC:352 x 288 (CIF) @ 25 fps 352 x 240 (CIF) @ 30 fps704 x 288 (2CIF) @ 25 fps 704 x 240 (2CIF) @ 30 fps704 x 576 (4CIF) @ 25 fps 704 x 480 (4CIF) @ 30 fps
Kompressionsstufen	6
Vor- / Nachalarmspeicher	0~30 Sek. / 5 - 600 Sek.
Speichermedium	1 x SATA HDD
Datensicherung	USB 2.0
Ansichten	1 / 4
Aufnahmemodi	Manuell, Zeitplan, Bewegungserkennung, Alarm,Bewegungserkennung und Alarm, Bewegungserkennung oder Alarm
Suchmodi	Nach Datum & Zeit
Alarmeingang (NO/NC)	4
Relaisausgang	1 (Belastbarkeit: 12VDC/1A)
Benutzerstufen	2 (max. 16 Benutzer)
Netzwerkanschluss	RJ45 10/100 Mbit
Gleichzeitiger Netzwerkzugriff	24 Kameraverbindungen
Netzwerkfunktionen	Liveansicht, Wiedergabe, Datenexport, Einstellungen
DDNS	Dyndns, ABUS DDNS
NTP	√
PTZ Steuerung	RS-485
PTZ Protokolle	PELCO-D, PELCO-P, Samsung, LG-MULTIX
Alarmierung	OSD Signal, Email
Audio	Audio In: 1 x RCA (2.0 V p-p, 1000Ω)Audio Out: 1 x RCA (600Ω)
Steuerung	Maus, Fernbedienung
Software	Client Software
OSD Sprachen	Deutsch, Englisch, Französisch, Niederländisch, Dänisch
Spannungsversorgung	12 VDC
Stromaufnahme	<20W (ohne HDD)
Betriebstemperatur	-10°C ~ + 55°C
Luftfeuchtigkeit	10% ~ 90%
Abmessungen (BxHxT)	249x210x205mm
Gewicht	5 kg
Zertifizierungen	CE

Technische Änderungen und Irrtümer vorbehalten.

Die Abmessungen sind ungefähre Werte.

Namen der erwähnten Firmen oder Institutionen sind Warenzeichen oder eingetragene Warenzeichen der jeweiligen Inhaber

HDD-Speicherkapazität

Der benötigte Speicherplatz für Aufzeichnung und Überwachung hängt neben der physikalischen Speicherkapazität der verwendeten Festplatte von der eingestellten Auflösung sowie der Bitrate der Aufzeichnung ab.

TVVR20001

Daueraufzeichnung, 1x1TB Festplatte:

Anzahl Kameras	Auflösung	FPS	Empfohlene Bit Rate	Aufnahmezeit
4	CIF	25	512	41 Tage, 5 Stunden
4	2CIF	12	512	41 Tage, 5 Stunden
4	4CIF	6	512	41 Tage, 5 Stunden

30 Tage Daueraufzeichnung:

Anzahl Kameras	Auflösung	FPS	Empfohlene Bit Rate	Anzahl Festplatten
4	CIF	25	512	1 x 1 TB
4	2CIF	12	512	1 x 1 TB
4	4CIF	6	512	1 x 1 TB

Entsorgen

Hinweis auf die Elektro- und Elektronik Altgeräte EG-Richtlinie

Im Interesse des Umweltschutzes darf das Gerät am Ende seiner Lebensdauer nicht mit dem Hausmüll entfernt werden. Die Entsorgung kann über entsprechende Sammelstellen in Ihrem Land erfolgen. Befolgen Sie die örtlichen Vorschriften bei der Entsorgung der Materialien.

Entsorgen Sie das Gerät gemäß der Elektro- und Elektronik Altgeräte EG-Richtlinie 2002/96/EC - WEEE (Waste Electrical and Electronic Equipment). Bei Rückfragen wenden Sie sich an die für die Entsorgung zuständige kommunale Behörde. Rücknahmestellen für Ihre Altgeräte erhalten Sie z. B. bei der örtlichen Gemeinde- bzw. Stadtverwaltung, den örtlichen Müllentsorgungsunternehmen oder bei Ihrem Händler.

Hinweise zum Umgang mit Batterien

• Legen Sie Batterien stets polrichtig ein, versuchen Sie nicht, die mitgelieferten Batterien wieder aufzuladen und werfen Sie diese unter keinen Umständen in offenes Feuer! Verwenden Sie keine unterschiedlichen Batterien (alte und neue, Alkali und Kohle usw.) gleichzeitig. Entnehmen Sie die Batterien, wenn Sie das Gerät über einen längeren Zeitraum nicht verwenden. Bei unsachgemäßem Gebrauch besteht Explosions- und Auslaufgefahr!
• Denken Sie an den Umweltschutz! Verbrauchte Batterien gehören nicht in den Hausmüll! Sie müssen bei einer Sammelstelle für Altbatterien abgegeben werden.
• Achten Sie darauf, dass Batterien nicht in die Hände von Kindern gelangen. Kinder könnten Batterien in den Mund nehmen und verschlucken. Dies kann zu ernsthaften Gesundheitsschäden führen. In diesem Fall sofort einen Arzt aufsuchen!

• Normale Batterien dürfen nicht geladen, erhitzt oder ins offene Feuer geworfen werden (Explosionsgefahr!).

• Wechseln Sie schwächer werdende Batterien rechtzeitig aus.

• Wechseln Sie immer alle Batterien gleichzeitig aus und verwenden Sie Batterien des gleichen Typs.

Wichtig

Ausgelaufene oder beschädigte Batterien können bei Berührung mit der Haut Verätzungen verursachen.

Benutzen Sie in diesem Fall geeignete Schutzhandschuhe.
▶ Reinigen Sie das Batteriefach mit einem trockenen Tuch.

Wichtiger Hinweis zur Entsorgung von Batterien

Für Ihr Produkt werden Batterien verwendet, für die die Europäische Richtlinie 2006/66/EG gilt und die nicht mit dem normalen Hausmüll entsorgt werden können.

Informieren Sie sich über die geltenden Bestimmungen Ihres Landes zur separaten Sammlung von Batterien.

Die korrekte Entsorgung von Batterien hilft, negative Auswirkungen auf Umwelt und Gesundheit zu vermeiden.

Diese Zeichen finden Sie auf schadstoffhaltigen Batterien:

Pb = Batterie enthält Blei

Cd = Batterie enthält Cadmium

Hg = Batterie enthält Quecksilber

Hinweis auf RoHS EG-Richtlinie

Das Gerät entspricht der RoHS Richtlinie.

Die Einhaltung der RoHS-Richtlinie bedeutet, dass das Produkt oder Bauteil keine der folgenden Substanzen in höheren Konzentrationen als den folgenden Höchstkonzentrationen in homogenen Materialien enthält, es sei denn, die Substanz ist Teil einer Anwendung, die von der RoHS-Richtlinie ausgenommen ist:

a) 0,1 % Blei (nach Gewicht),
b) Quecksilber,
c) sechswertiges Chrom,
d) polybromiertes Biphenyl (PBB) und polybromierte Diphenylether
e) 0,01 % Kadmium (nach Gewicht)

Glossar

Verwendete Fachbegriffe

1080i

HDTV-Bildsignal mit 1080 Pixel und „Interlaced“-Darstellung.

16:9

Am Kinoformat orientiertes Seitenverhältnis von Breitbild-Displays.

720p

HDTV-Bildsignal mit 1280 x 720 Pixel und progressiver Darstellung.

AUFLÖSUNG

Das übliche PAL-Fernsehsystem zeigt TV-Bilder in 576 Zeilen mit typischerweise 768 Bildpunkten. Hoch auflösendes Fernsehen (HDTV) arbeitet mind. mit 1280 x 720 Bildpunkten.

BILDDIAGONALE

Größenangabe bei Displays: Abstand der linken unteren Ecke zur rechten oberen Ecke – in Zoll oder Zentimeter. Browser

Programm zum Betrachten von Webseiten im World-Wide-Web.

CIF

,Common Intermediate Format'.

Ursprünglich zur Umrechnung von PAL zu NTSC Standard gedacht. CIF entspricht einer Video-Auflösung von 352 x 288 Pixel, 2 CIF 704 x 288 Pixel, 4 CIF 704 x 576 Pixel.

CINCH

Verbreiteter Buchsentyp für analoge Audio- oder FBAS-Video-Signale.

DDNS

,Dynamischer Domain-Name-System-Eintrag'

Netzwerk-Dienst, der die IP-Adressen seiner Clienten in einer Datenbank bereithält und aktualisiert.

DHCP

,Dynamic Host Configuration Protocol'

Netzwerkprotokoll, das die automatische Einbindung von Geräten (Clients) in bestehende Netzwerke ermöglicht. Dabei vergeben DHCP-Server (wie z.B. Internet-Router) die IP-Adresse, die Netzmaske, das Gateway, den DNS-Server und ggf. WINS-Server automatisch. Client-seitig muss dazu lediglich der automatische Bezug der IP-Adresse aktiviert sein.

Domain

Domäne (Namensraum), die der Identifikation von Internetseiten dient (z.B. www.abus-sc.de).

Dual Stream

Dual stream bezeichnet ein Video-

Übertragungsverfahren. Es erfolgt eine hoch aufgelösten Aufzeichnung sowie ein niedriger aufgelöste Übertragung z.B. über das Netzwerk. Der sog. „main stream“ verfügt über eine 4CIF-Auflösung, der sog. „sub stream“ lediglich CIF.

DVR

Digitaler Video Recorder; Ein Gerät zur Aufzeichnung unterschiedlicher Video- und Audioquellen (analog, digital). Die Daten werden zur Aufzeichnung komprimiert und z.B. auf Festplatten gespeichert.

FBAS/CVBS

„Farb-, Bild-, Austast- und Synchron-Signal“. Die einfachste Variante von Videosignalen, auch „Composite-Signal“ genannt. Die Bildqualität ist vergleichsweise gering.

H.264

(MPEG-4 AVC); Standard zur hocheffizienten Kompression von Videosignalen. Verwendet u.a. bei Blu-ray-Discs oder Video-Konferenzsystemen.

HDD

,Hard Disk Drive'; Festplatte (Magnetplattenspeicher) Digitaler Datenspeicher bei Computern oder DVRs.

GIGABYTE

Einheit für die Speicherkapazität bei Speichermedien (HDD, USB, SD/MMC-Karten).

HDVR

Hybrid-DVR; DVR zur Aufzeichnung analoger Kameras und Netzwerkkameras.

http

,Hypertext Transfer Protokoll';

Ein Verfahren zur Datenübertragung über Netzwerke. Hauptsächlich verwendet bei der Darstellung von Webseiten in einem Browser.

INTERLACED

Zeilensprung-Verfahren.

IP-Adresse

Eine Adresse im Computernetz, basierend auf dem Internetprotokoll (IP), diese ermöglicht, unterschiedliche Geräte im Netz adressierbar zu machen und damit dediziert zu erreichen.

JPEG

Verlustarmes Kompressionsverfahren für Fotos. Die meisten Digitalkameras speichern ihre Fotos im JPEG-Format.

MPEG

Kurzform für Moving Picture Experts Group. Dabei handelt es sich um einen internationalen Standard für die Kompression von bewegten Bildern. Auf einigen DVDs sind die digitalen Audiosignale in diesem Format komprimiert und aufgenommen.

NTP

Verfahren zur Zeitsynchronisierung über Netzwerke. Auch SNTP (Simple Network Time Protokoll), das eine vereinfachte Form darstellt.

NTSC

Farbfernseh-Standard in USA. Das Verfahren unterscheidet sich in einigen Details vom europäischen PAL-System: Ein NTSC-Vollbild besteht aus 480 sichtbaren und insgesamt 525 Zeilen. Pro Sekunde werden 60 Halbbilder angezeigt. Im Vergleich zu PAL ist das System anfälliger gegen Farbstörungen.

PAL

„Phase Alternating Line“; Europäisches Farb-TV-System. Es verwendet 576 sichtbare Bildzeilen, mit den für Verwaltungs-Signale genutzten Zeilen besteht ein Vollbild aus 625 Zeilen. Pro Sekunde werden 50 Halbbilder gezeigt. Die Phasenlage des Farbsignals wechselt dabei von Bildzeile zu Bildzeile.

PANEL

Fachbegriff für das Innenleben eines Flach-Displays (man spricht von LCD- oder Plasma-Panels).

PC

Ein „Personal Computer“ kann als Fernabfrage-Platz entweder mit der mitgelieferten Software oder per Browser verwendet werden.

Pixel

„Picture element“. Bildpunkt, Bildelement, bezeichnet die kleinste Einheit einer digitalen Bildübertragung bzw. - darstellung.

PIP

„Picture in Picture“. Abkürzung für die „Bild-in-Bild“-Funktion, bei der auf dem Bildschirm gleichzeitig zwei Signalquellen zu sehen sind. Die zweite Signalquelle wird dabei der ersten überlagert.

PPPoE

,PPP over Ethernet' (Point-toPoint-Protokoll)

Netwerkübertragungsverfahren zum Verbindungsaufbau über Wählleitungen, das z.B. bei ADSL-Anschlüssen verwendet wird.

PROGRESSIVE

Zeilenweise Abtastung beziehungsweise Bilddarstellung, im Gegensatz zu Zeilensprung beziehungsweise „Interlaced“.

PTZ

,Pan-Tilt-Zoom'

Schwenken, Neigen, Zoomen bei motorisierten Kameras.

USB

Serielle Busverbindung zum Anschluss z.B. von Speichermedien im laufenden Betrieb. Maximal nutzbare Datenrate bei USB 2.0: ca. 320 Mbit/s (ca. 40 MB/s).

VGA

„Video Graphics Array“. Im PC-Bereich übliche Schnittstelle für analoge Videosignale – im Wesentlichen handelt es sich dabei um RGB-Signale.

ZOLL (inch)

Maß der Bildschirmdiagonalen. Ein Zoll entspricht 2,54 Zentimeter. Die wichtigsten typischen Größen von 16:9-Displays: 26 Zoll (66 cm), 32 Zoll (81 cm), 37 Zoll (94 cm), 42 Zoll (106 cm), 50 Zoll (127 cm), 65 Zoll (165 cm).

Über das interne Festplattenlaufwerk

Das interne Festplattenlaufwerk (HDD) ist sehr empfindlich. Bedienen Sie das Gerät nach den folgenden Anleitungen, um Festplattenfehler zu vermeiden. Wichtige Aufnahmen sollten auf externe Medien gesichert werden, um unerwartete Datenverluste zu vermeiden.

Hinweis

• Gerät während des Betriebs nicht bewegen.
• Feuchtigkeit im Innern des Geräts kann kondensieren und Fehlfunktionen des Festplattenlaufwerks verursachen.
• Bei eingeschaltetem Gerät niemals den Netzstecker ziehen oder die Stromzufuhr über den Sicherungsschalter unterbrechen.
• Gerät nicht unmittelbar nach dem Ausschalten bewegen. Um das Gerät zu bewegen, führen Sie die folgenden Schritte durch:
• Warten Sie nach der Meldung OFF (Geräte-display) mindestens zwei Minuten.
• Ziehen Sie den Netzstecker.
• Setzen Sie das Gerät um.
• Bei einem Stromausfall während des Betriebs des Geräts könnten Daten auf der Festplatte verloren gehen. Verwenden Sie eine USV!
• Die Festplatte ist sehr empfindlich. Eine unsachgemäße Bedienung oder eine ungeeignete Umgebung könnte die Festplatte nach einer Betriebsdauer von einigen Jahren beschädigen. Anzeichen dafür sind unerwartetes Anhalten der Wiedergabe sowie sichtbare Mosaik-Effekte im Bild. Für einen Defekt der Festplatte gibt es unter Umständen keinerlei Vorzeichen.
• Bei einem Defekt ist keine Wiedergabe von Aufnahmen möglich. In diesem Fall muss die Festplatte ausgetauscht werden.

ABUS Kompakt Digitalrekorder

TVVR20001

Hersteller

ABUS Security-Center GmbH & Co. KG

Linker Kreuthweg 5

Diese Bedienungsanleitung enthält wichtige Hinweise zur Inbetriebnahme und Handhabung.

Achten Sie hierauf, auch wenn Sie dieses Produkt an Dritte weitergeben.

Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf!

Eine Auflistung der Inhalte finden Sie im Inhaltsverzeichnis mit Angabe der entsprechenden Seitenzahlen.

English

ABUS Security-Center GmbH & Co. KG

Linker Kreuthweg 5

Festplattenlaufwerk 62

Sicherheit 62

Fichier journal

Alarme 44

Flux 21

FTP 43

Fuseau horaire 36

Gateway 46

Gateway standard 47

Geräteübersicht 3

Informations 45

Speicherkapazität 58

Symboles 9

Symboles d'état 18

synchroniser 48

Téléalarme 49

Utilisateur 41

Visionnage 18, 23

ABUS Security-Center GmbH & Co. KG

Linker Kreuthweg 5

Technische gegevens....56

Automatisch schakelen:

ABUS Security-Center GmbH & Co. KG

Linker Kreuthweg 5

Diese Bedienungsanleitung enthält wichtige Hinweise zur Inbetriebnahme und Handhabung.

Achten Sie hierauf, auch wenn Sie dieses Produkt an Dritte weitergeben.

Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf!

Eine Auflistung der Inhalte finden Sie im Inhaltsverzeichnis mit Angabe der entsprechenden Seitenzahlen.

English

Indstillinger: Kamera

Indstillinger: RS232

Ingen funktion.

Display

i Henvisning

Festplattenlaufwerk 65

Sicherheit 65

Før alarm 23

Frakobling 15

Frame Rate (billedfrekvens) 23

FTP 46

FTP-server 46

Gateway 49

Genstart 48

Geräteübersicht 3

Hændelsessøgning 34

Parametre 34

Harddisk

Alarmer 39

Indstilling 38

Initialisering 38

Parametre 38

Status 39

Harddisks 37

Host-PC 52

Hovedmenu 20, 33

Indstillinger

Generelle 40

Kamera 41

Indstillingsassistent 16

Indstillingsmenu 40

Information 48

IP-adresse 49

Kamera

Speicherkapazität 61

Statussymboler 20

Stop Auto-switch (sekvensvisning) 21

Stream 23

Subnetmaske 49

Symboler 9

Synkronisering 51

System Time (systemtid) 40

Tamper Detection (sabotageovervågning) 41

Tidsplan 42

Tilkobling 15

Time Zone (tidszone) 40

ABUS Security-Center GmbH & Co. KG

Linker Kreuthweg 5
