GEBRUIKSAANWIJZING TVVR20001 ABUS

Gebruikershandleiding

Brugerhåndbog

Version 1.1

CE

Deutsch Nederlands

Deze gebruiksaanwijzing hoort bij dit product.

Er staan belagrijke aanwijzingen in betreffende de ingebruikname en gebruik, ook als u dit product doorgeeft aan derden.

Bewaar deze handleiding zorgvuldig, zodat u deze later nog eens kunt nalezen!

U vindt een opsomming van de inhoud in de inhoudsopgave met aanduiding van de paginanummers.

Deze gebruiksaanwijzing hoort bij dit product.

Er staan belagrijke aanwijzingen in betreffende de ingebruikname en gebruik, ook als u dit product doorgeeft aan derden.

Bewaar deze hendeiding zorgvuldig, zodat u deze later nog eens kunt nalezen!

U vindt een opsomming van de inhoud in de inhoudsopgave met aanduiding van de paginanummers.

Dansk

ABUS 4 kanaals combinatie DVR met 8" TFT TVVR20001

Deze handleiding hoort bij dit product.

Er staan belangrijke aanwijzingen in betreffende de ingebruikname en gebruik, ook als u dit product doorgeeft aan derden.

Bewaar deze handleiding zorgvuldig, zodat u deze later nog eens kunt nalezen!

U vindt een overzicht van de inhoud in de inhoudsopgave met aanduiding van de paginanummers op pagina xx.

i Neem de aparte documentatie over 'Besturing per websinterface' en 'Software' in acht. Deze informatie vindt u op internet onder www.abus-sc.com

Overzicht

i Zie Bediening van het systeempag. 13.

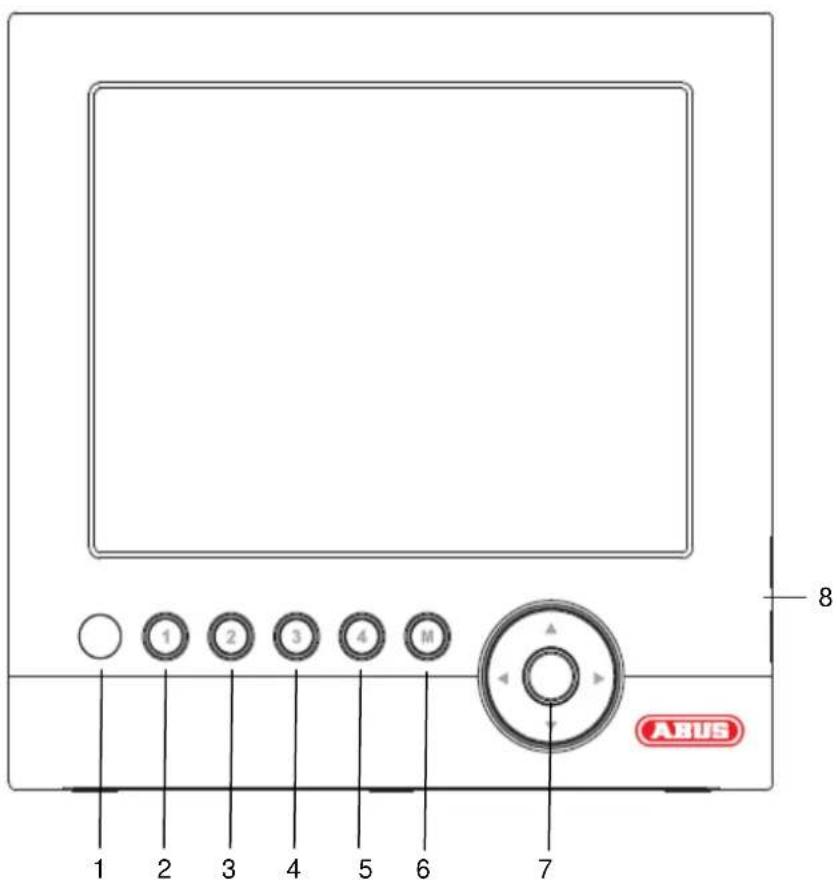

Voorkant

Achterkant

Afstandsbediening

Overzicht....3

Korte handleiding 8

Voordat u begint....8

Installeren van de harde schijf 8

Aansluiten 8

Apparaat configureren 8

Belangrijke veiligheidsinstructies....9

Verklaring van de symbolen....9

Gebruik volgens voorschrift 9

Algemeen 9

Voedingsspanning 9

Overbelasting/overspanning 10

Kabels 10

Plaatsing/werkomgeving 10

Afstandsbediening 10

Onderhoud en reiniging 11

Accessoires....11

Ingebruikname 11

Kinderen....11

Inleiding 12

Algemene informatie....12

Uitpakken 12

Bediening van het systeem....13

Algemeen....13

Bedieningselementen op de recorder....13

Aansluitingen aan de achterzijde....13

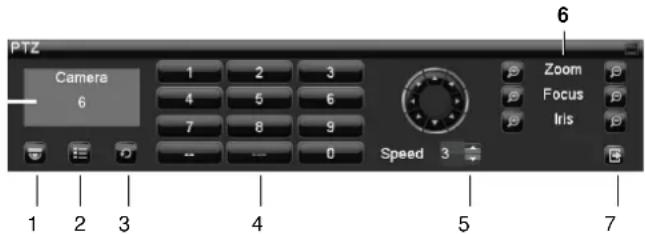

Bedieningselementen op de afstandsbediening....14

Bediening met de muis ....14

Beeldschermtoetsenbord....15

Apparaat starten 15

Apparaat uitschakelen, vergrendelen, opnieuw opstarten....15

Hulpprogramma instellingen 16

Systeem configureren....16

Beheerder aanmaken 16

Harde schijf beheer....17

Opname-instellingen....17

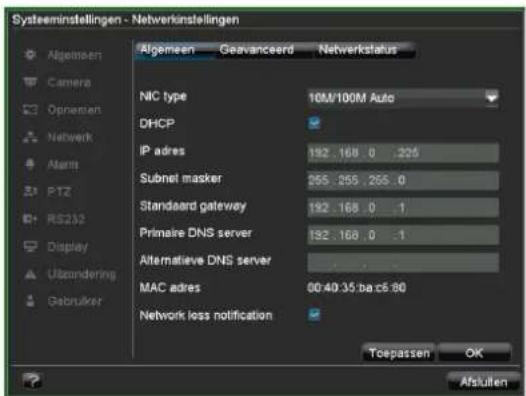

Netwerkinstellingen....17

Live weergave ....18

Overzicht....18

Statussymbolen 18

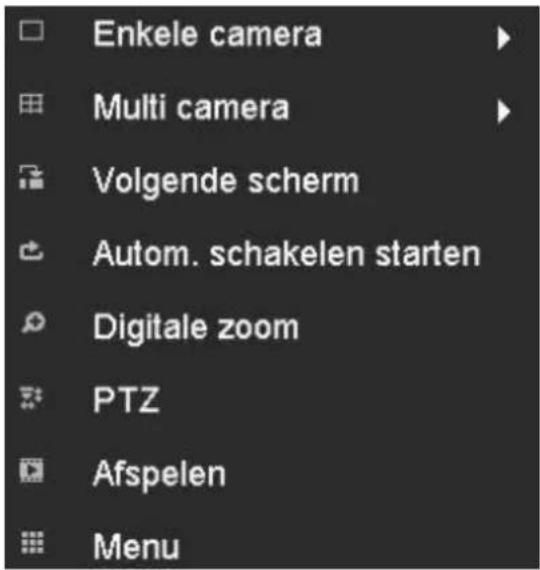

Pop-up menu bij bediening met de muis 18

Digitale zoom....19

Instellingen....20

Camera-uitgang instellen....20

Opname....21

Configureren 21

Algemene instellingen....21

Geavanceerde instellingen....21

Tijdschema 21

Handmatige opname....22

Weergave 23

Algemeen 23

Het weergavescherm....23

bediening via de besturingstoetsen 23

Weergave via zoeken op gebeurtenis 23

Afspelen:uitgebreid zoeken 24

Afspelen vanuit de live weergave 24

PTZ-besturing....25

Algemeen 25

Besturing via de PTZ besturingstoetsen....25

Pop-up menu bij bediening met de muis 25

PTZ instellingen....26

Presetinstellingen....26

Rondganginstellingen 27

Oproepen van een toer in de draai-/kantel camera....27

Patroon instellingen 28

Hoofdmenu 29

Overzicht....29

Beschrijving van het menu....29

Handmatige opname....30

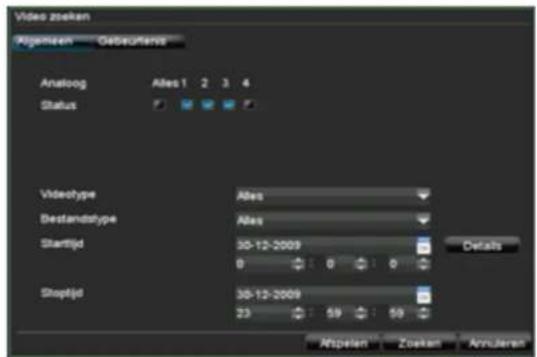

Zoeken naar een gebeurtenis....30

Parameters voor het zoeken naar gebeurtenissen ....30

Resultaten....31

Video exporteren....32

Handmatig alarm....33

HDD instellingen ....33

Harde schijf inbouwen 33

Harde schijf initialiseren....34

Parameters voor de harde schijven....34

HDD instellen....34

HDD status controlleren 35

Harde schijf alarm instellen....35

Instellingen....36

Overzicht....36

Algemene instellingen....36

Zone: Tijdschema en meldingen ....38

Instellingen: Opname....39

Instellingen: Netwerk 39

Instellingen: Alarm 39

Instellingen: PTZ....39

Instellingen: RS232....39

Display 39

Instellingen: Uitzondering 40

Instellingen: Gebruikers....40

Onderhoud 42

Apparaat bijwerken....42

Logbestand doorzoeken 43

Systeemreset uitvoeren....44

Configuratie im-/exporteren 44

Informatie 44

Afsluiten 44

Netwerk 45

Algemeen 45

Begrippen 45

Opbouw van het netwerk....46

Netwerkconfiguratie 46

Alarminstellingen ....50

Alarminstellingen overzicht 50

Alarmingang....50

Relaisuitgang 52

IP-alarmmodule 52

Oplossen van storingen....53

Recorder reinigen en onderhouden....53

Opmerking 53

Index....54

HDD-opslagcapaciteit....57

Afvoeren....58

Verwijzing naar de EG-richtlijn voor oude elektrische- en elektronische apparatuur ....58

Informatie over de omgang met batterijen....58

Belangrijke opmerking met betrekking tot het afvoeren van batterijen....58

EU-richtlijn 2002/95/EG (RoHS-richtlijn)....58

Glossarium 59

Gebruikte vaktermen....59

Over de ingebouwde harde schijf 61

Korte handleiding

Voordat u begint

moeten de volgende voorbereidingen worden getroffen:

1. Neem de algemene opmerkingen, veiligheidsinstructies en de uitleg over het opstellen en aansluiten in acht, zie pag. 9.
2. Controleer of de inhoud van de verpakking volledig en onbeschadigd is.
3. Plaats de batterijen in de afstandsbediening.

Installeren van de harde schijf

Waarschuwing

Schakel de recorder uit en koppel de netspanning los.

Let op de vereiste aardaansluiting om statische ontladingen te voorkomen.

1. Installeer de harde schijf. Gebruik hiervoor de meegeleverde data- en voedingskabel.
2. Maak als eerste de aansluiting met het moederbord met de rode datakabel (kleine stekker).
3. Verbind de voedingskabel (grote 5-aderige stekker).
4. Controleer of de stekkers goed vast zitten.
5. Sluit de behuizing.

Aansluiten

Opmerking

Neem bij het leggen van de kabels de minimale buigstraal in acht! Kabels niet knikken!

1. Sluit de analoge camera's aan op de BNC aansluitingen 1 - 4.
2. Sluit de audioverbindingen aan.
3. Sluit de sensoren aan op de alarmingangen.
4. Sluit de monitor aan op de VGA of en BNC aansluiting.
5. Sluit de muis aan op de USB-aansluiting.
6. Sluit de netspanning aan.
7. Schakel de recorder in met de netschakelaar POWER op de achterzijde. De DVR statusindicator op de voorzijde licht op,

Apparaat configureren

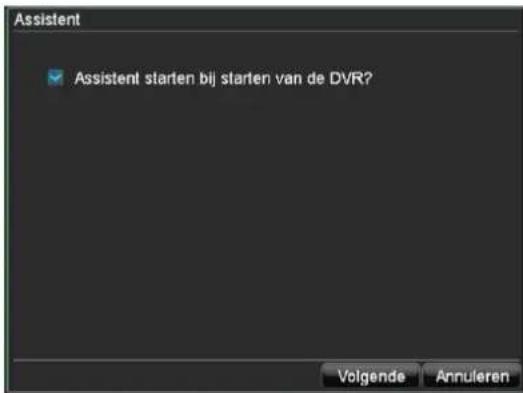

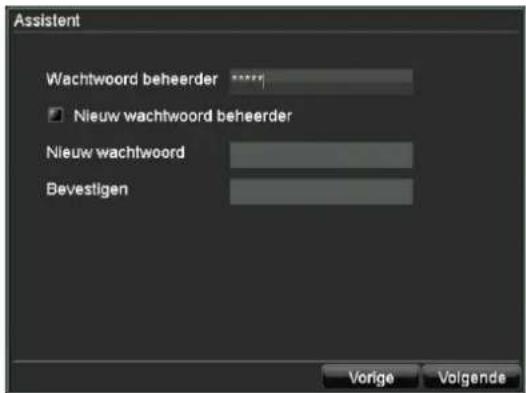

• Voer de verschillende stappen van de "Installatie-assistent" uit, zie pag. 16.
• Na elkaar worden de volgende instellingen geconfigureerd.
  • Taal voor de gebruikersinterface kiezen
• Aanmaken van de beheerder
• Harde schijf beheer (initialiseren etc.)
• Opname-instellingen
• Netwerkinstellingen

Opmerking

Kijk op de homepage van ABUS (www.abus-sc.com) om te zien of er voor dit apparaat firmware-updates beschikbaar zijn en installeer eventuele updates.

- Neem het menu-overzicht op pag. 29 en de opmerkingen en uitleg over de basisbediening van het systeem op pag. 13 in acht.

Neem de uitleg in acht over:

Live weergave	Pag. 18
Weergave	Pag. 23
PTZ	Pag. 25
Gegevens back-up	Pag. 32
Verhelpen van storingen	Pag. 53

Waarschuwing

Noteer het wachtwoord van de beheerder. Het ingestelde wachtwoord is

"1 2 3 4 5".

Belangrijke veiligheidsinstructies

Verklaring van de symbolen

De volgende symbolen worden gebruikt in de handleiding resp. op de recorder:

Symbool	Woord	Betekenis
	Waar-schuwing	Waarschuwing voor letselgevaar of gevaar voor de gezondheid.
	Waar-schuwing	Waarschuwing voor letselgevaar of gevaar voor de gezondheid door elektrische spanning.
	Belangrijk	Veiligheidsinformatie over mogelijke schade aan de recorder of de accessoires.
[MSI]	Opmerking	Verwijzing naar belangrijke informatie.

In de tekst worden de volgende verwijzingen gebruikt:

Betekenis

1. ... Instructie voor handelingen die in een vaste
2. ... volgorde moeten worden uitgevoerd.
   • ... Opsomming zonder vaste volgorde in de tekst
   • resp. waarschuwing.

Gebruik volgens voorschrift

Gebruik dit apparaat uitsluitend voor de toepassing waarvoor het is gebouwd resp. ontworpen. Elke andere toepassing wordt gezien als niet volgens voorschrift! Dit apparaat mag uitsluitend worden gebruikt voor de volgende toepassing(en):

- Deze digitale recorder dient in combinatie met de aangesloten videobronnen (Z/W en kleurencamera's) en apparatuur voor videoweergave (CRT of TFT monitoren) voor de bewaking van objecten.

Opmerking

De opslag van gegevens is onderworpen aan landelijke wetgeving met betrekking tot de bescherming van persoonsgegevens.

Wijs uw klanten tijdens de installatie op het bestaan van deze wettelijke richtlijnen.

Algemeen

Lees voor het eerste gebruik s.v.p. de volgende instructies nauwkeurig door en neem alle waarschuwingen in acht, zelfs als u vertrouwd bent met de omgang met elektronische apparatuur.

Waarschuwing

Bij schade die is ontstaan doordat deze

gebruikershandleiding niet in acht is genomen, vervalt het recht op garantie.

Wij kunnen niet aansprakelijk worden gesteld voor gevolgschade!

Waarschuwing

Voor schade aan eigendommen of persoonlijk letsel, voor zover veroorzaakt door onkundig gebruik of het niet in acht nemen van de veiligheidsinstructies, kunnen wij niet aansprakelijk worden gesteld.

In dergelijke gevallen vervalt het recht op garantie!

Bewaar deze handleiding zorgvuldig om eventueel later te kunnen raadplegen.

Wanneer u dit apparaat verkoopt of aan derden doorgeeft, dient u deze handleiding mee te geven.

Dit apparaat is gefabriceerd volgens internationaal geldende veiligheidsvoorschriften.

Voedingsspanning

• Gebruik dit apparaat uitsluitend met een spanningsvoorziening die overeenkomt met hetgeen op het typeplaatje is vermeld.
• Wanneer u niet zeker weet, welke elektriciteitsvoorziening in uw geval beschikbaar is kunt u contact opnemen met uw energieleverancier.

Waarschuwing

Voorkom gegevensverlies!

Gebruik dit apparaat altijd in combinatie met een ononderbroken elektriciteitsvoorziening (UPS) met een beveiliging tegen overspanning.

• Koppel de recorder los van de elektriciteitsvoorziening bij onderhouds- of reparatiewerkzaamheden.
• De aan-/uitschakelaar koppelt de recorder niet volledig los van het elektriciteitsnet.
• Om de recorder volledig los te koppelen van het elektriciteitsnet moet de stekker uit het stopcontact worden genomen. De recorder moet daarom zodanig worden opgesteld dat het stopcontact altijd bereikbaar is zodat de stekker in geval van nood direct uit het stopcontact kan worden genomen/
• Om brandgevaar te vermijden, moet de stekker uit het stopcontact worden genomen wanneer de recorder gedurende langere tijd niet wordt gebruikt. Bij storm en/of onweer waarbij gevaar bestaat voor blikseminslag, moet de recorder altijd van het elektriciteitsnet worden losgekoppeld of moet de recorder op een UPS worden aangesloten.

Waarschuwing

Open de recorder nooit zelf! Er bestaat gevaar voor een elektrische schok!

Wanneer het nodig mocht zijn om de recorder te openen, neem dan s.v.p. contact op met deskundig personeel of een professionele installateur.

- Het inbouwen van een harde schijf mag uitsluitend worden uitgevoerd door vakkundig geschoold personeel of uw installateur.

Waarschuwing

Wijzigingen aan de recorder leiden tot verlies van garantie, wanneer deze wijzigingen niet worden uitgevoerd door vakkundig personeel.

Wij adviseren om het inbouwen van een harde schijf te laten uitvoeren door een professioneel installateur.

Bij onjuiste inbouw van de harde schijf vervalt de garantie!

Overbelasting/overspanning

• Voorkom overbelasting van stopcontacten, verlengkabels en adapters. Dit kan leiden tot brand of een elektrische schok.
• Om beschadiging door overspanning (bv. bij onweer) te voorkomen, wordt geadviseerd om gebruik te maken van een overspanningsbeveiliging.

Kabels

• Pak alle kabels uitsluitend vast aan de stekker(s) en trek niet aan de kabels zelf.
• Pak de netkabel nooit vast met natte handen. Hierdoor kan kortsluiting ontstaan en bestaat gevaar voor een elektrische schok.
• Plaats de recorder zelf, meubelstukken of andere zware voorwerpen niet op de kabels en let er op dat de kabels niet worden geknikt, in het bijzonder bij de stekker en de aansluitingen.
• Leg nooit een knoop in de kabel en bindt de kabel nooit vast aan andere kabels.

- Alle kabels moeten zodanig worden gelegd dat er niemand op kan gaan staan of op enige wijze wordt gehinderd.

- Een beschadigde kabel kan brand of een elektrische schok veroorzaken. Controleer de netkabel regelmatig.

- Breng geen wijzigingen aan in de netkabel of de stekker.

- Gebruik geen adapters of verlengkabels die niet voldoen aan de geldende veiligheidsvoorschriften en breng geen wijzigingen aan in de elektriciteitskabels.

Plaatsing/werkomgeving

• Plaats de recorder op een vaste, vlakke ondergrond en plaats geen zware voorwerpen op de recorder.
• De recorder is niet ontworpen voor gebruik in omgevingen met een hoge temperatuur of luchtvochtigheid (bv. badkamers) of omgevingen met een hoge stofbelasting.
• Bedrijfstemperatuur en luchtvochtigheid: -10 °C tot 55 °C, max. 85 % relatieve luchtvochtigheid. De recorder mag uitsluitend worden gebruikt in een gematigd klimaat.

Let er op dat

• er altijd voldoende ventilatie is gewaarborgd (plaats de recorder niet in een kast, op een dik tapijt, op een bed of op een plaats waar de ventilatieopeningen worden afgesloten en laat minimaal 10 cm ruimte rondom);
• er geen directe warmtebronnen bv. verwarmingen directe invloed hebben op de recorder;
• er geen direct zonlicht of sterk kunstlicht op de recorder valt;
• de recorder niet in de directe nabijheid van magnetische velden (bv. luidsprekers) wordt opgesteld;
• er geen open vuur (bv. brandende kaarsen) op de recorder worden gezet;
• contact met spat- en druipwater en agressieve vloeistoffen wordt voorkomen;
• de recorder niet wordt gebruikt in de directe omgeving van water, in het bijzonder mag de recorder niet worden ondergedompeld (plaats geen met vloeistof gevulde voorwerpen, bv. vazen of drank op of naast de recorder);
• er geen vreemde voorwerpen kunnen binnendringen;
• de recorder niet wordt blootgesteld aan sterke temperatuurschommelingen omdat er dan luchtvochtigheid kan condenseren wat tot een elektrische kortsluiting kan leiden;
• de recorder niet wordt blootgesteld aan sterke vibraties en trillingen.

Afstandsbediening

- Wanneer de afstandsbediening gedurende langere tijd niet wordt gebruikt, moeten alle batterijen worden verwijderd omdat deze kunnen gaan lekken en de afstandsbediening hierdoor beschadigd kan worden.

Onderhoud en reiniging

Onderhoudswerkzaamheden zijn vereist wanneer de recorder is beschadigd, bv. wanneer de stekker, de netkabel of de behuizing beschadigd zijn, vloeistoffen of voorwerpen in de recorder terecht zijn gekomen, wanneer de recorder is blootgesteld aan regen of vocht of wanneer de recorder niet correct werkt of is gevallen.

• Koppel de recorder tijdens onderhoudswerkzaamheden (bv. schoonmaken) los van het elektriciteitsnet!
• Wanneer u rookontwikkeling, ongebruikelijke geluiden of geuren vaststelt, dient u de recorder direct uit te schakelen en de stekker direct uit het stopcontact te nemen. In deze gevallen mag de recorder niet verder worden gebruikt totdat deze door een deskundige is onderzocht.
• Laat alle onderhoudswerkzaamheden uitvoeren door een gekwalificeerde vakman.
• U mag de behuizing(en) van de recorder of de accessoires nooit zelf openen. Bij geopende behuizing bestaat levensgevaar door een elektrische schok.
• De behuizing en de afstandsbediening kunnen met een vochtige doek worden schoongemaakt.
• Gebruik voor het schoonmaken geen oplosmiddelen, spiritus of verdunner etc. Deze kunnen het oppervlak van de behuizing beschadigen.
• Gebruik geen van de volgende substanties:
• zout water, insectenverdelger, chloor- of zuurhoudende oplosmiddelen (salmiak) schuurmiddel.
• Wrijf het oppervlak van de behuizing volledig droog met een katoenen doek.

Waarschuwing

De recorder werkt met gevaarlijke spanningen en mag daarom uitsluitend worden geopend door geautoriseerd vakkundig personeel. Alle onderhouds- en servicewerkzaamheden moeten worden uitgevoerd door vakkundige servicebedrijven. Onvakkundige reparaties kunnen de gebruiker in levensgevaar brengen.

Accessoires

- Sluit uitsluitend daarvoor bedoelde apparatuur aan anders kunnen er gevaarlijke situaties ontstaan of kan de recorder worden beschadigd.

Ingebruikname

• Voor de eerste ingebruikname moeten alle veiligheids- en bedieningsvoorschriften in acht worden genomen!
• Open de behuizing uitsluitend om een harde schijf in te bouwen.

Waarschuwing

Controleer bij installatie in een bestaande videobewakingsinstallatie of alle apparatuur van de netspanning en het laagspanningscircuit is losgekoppeld!

Waarschuwing

Voer bij twijfel de montage, installatie en bedrading niet zelf uit maar laat dit over aan een vakman.

Onvakkundige werkzaamheden aan het elektriciteitsnet of de installatie in het huis, kunnen niet alleen voor uzelf, maar ook voor anderen gevaar opleveren.

Breng de bekabeling altijd zodanig aan dat het elektriciteitsnet en het laagspanningscircuit altijd gescheiden verlopen en nergens met elkaar zijn verbonden of als gevolg van een defect verbonden kunnen worden.

Kinderen

• Elektrische apparatuur mag niet in handen van kinderen terecht komen! Laat kinderen nooit zonder toezicht gebruik malen van elektrische apparatuur. Kinderen kunnen gevaarlijke situaties niet altijd correct beoordelen. Kleine onderdelen kunnen levensgevaarlijk zijn wanneer deze worden ingeslikt.
• Bewaar batterijen en accu's altijd op een voor kinderen onbereikbare plaats. Wanneer een batterij of een accu wordt ingeslikt, moet direct medische hulp worden gezocht.
• Houd ook verpakkingsmaterialen uit de buurt van kinderen. Hierbij bestaat gevaar voor verstikking!
• Dit apparaat hoort niet in de handen van kinderen. Verende onderdelen kunnen bij onjuist gebruik wegspringen en letsel aan bv. de ogen van kinderen veroorzaken.

Inleiding

Geachte klant,

hartelijk dank voor de aanschaf van dit product.

Dit product voldoet aan alle geldende Europese en nationale richtlijnen. De overeenstemming met deze richtlijnen is gecontroleerd, de bijbehorende verklaringen en documenten zijn bij de fabrikant (www.abus-sc.com) beschikbaar.

Om deze status te behouden en gebruik zonder gevaar te garanderen, moet u als gebruiker deze handleiding in acht nemen!

Lees de gebruiksaanwijzing vóór gebruik van dit product volledig door en neem alle aanwijzingen voor gebruik en veiligheid in acht!

Alle genoemde bedrijfsnamen en productaanduidingen zijn handelsmerken van de resp. eigenaren. Alle rechten voorbehouden

Wanneer u vragen heeft, kunt u contact opnemen met uw installateur of leverancier!

Uitsluiting van aansprakelijkheid

Deze gebruiksaanwijzing is met de grootste zorg samengesteld. Wanneer u desondanks omissies of onnauwkeurigheden vaststelt, verzoeken wij u, ons via het adres op de achterzijde van deze handleiding hiervan op de hoogte te stellen. ABUS Security-Center GmbH aanvaardt geen enkele aansprakelijkheid voor technische of typografische fouten en behoudt zich het recht voor, zonder mededeling vooraf, wijzigingen aan te brengen aan het product en/of de gebruiksaanwijzingen. ABUS Security-Center aanvaardt geen aansprakelijkheid voor directe of indirecte schade die ontstaat op grond van uitvoering, prestaties en gebruik van dit product, Er wordt geen enkele garantie gegeven voor de inhoud van dit document.

Algemene informatie

Voor correct gebruik van dit apparaat moet u deze handleiding volledig doorlezen en bewaren om eventueel later te kunnen raadplegen.

Deze handleiding bevat informatie over bediening en onderhoud van deze recorder. Neem in geval van reparatie contact op met een geautoriseerd servicebedrijf.

Uitpakken

Behandel de recorder tijdens het uitpakken zeer voorzichtig.

Verpakkingen en verpakkingsmaterialen kunnen worden hergebruikt en moeten in principe ter recycling worden aangeboden.

Wij adviseren:

papier, karton en golfkarton resp.

kunststofverpakkingsmaterialen in de daarvoor bestemde afvalcontainers te deponeren.

Wanneer deze in uw omgeving niet aanwezig zijn, kunt u deze materialen met het huishoudelijk restafval afvoeren.

Wanneer de verpakking is beschadigd, moet u als eerste de recorder controleren. Wanneer u beschadigingen aan de recorder vaststelt, moet u deze met de verpakking retourneren en contact opnemen met de fabrikant.

Leveringsomvang

• ABUS Digitale recorder
• Netvoeding en spanningskabel
- Afstandsbediening (zonder batterijen)
- Aansluitkabel en schroeven voor HDD
- Software CD
- Handleiding

Bediening van het systeem

Algemeen

U kunt de recorder op de volgende manieren bedienen:

• Afstandsbediening
• USB-muis

Bedieningselementen op de recorder

Opmerking

Zie het overzicht op pagina 3.

Aansluitingen aan de achterzijde

Opmerking

Zie het overzicht op pagina 3.

Bedieningselementen op de afstandsbediening

Opmerking

Zie de afbeelding van de afstandsbediening op pagina 4.

No	AanduidingFunctie
18	Alfanumerieke toetsenCamera (kanaal) kiezen tijdens live weergaveLetters en cijfers in de invoervelden invoeren
19	AInvoer wijzigen (groot/klein, symbolen, cijfers)Andere symbolen kunnen wordenweergegeven door in de symboolmodus detoets "0" in te drukken.
20	PLAYWeergave starten
21	VOIPGeen functie
22	PREVBeeldschermweergave wijzigen tijdens liveweergave
23	NavigatietoetsenTijdens weergave:▲, ▼snelheid instellen◀, ▶vorige/volgende dagIn PTZ:• CamerabesturingIn menu's:• Navigeren
24	ESC• Menu verlaten
25	Geen functie
26	Geen functie
27	Zoom +:beelduitsnede vergroten in de PTZ-modus
28	F1:Geen functie
29	Zoom -:beelduitsnede verkleinen in de PTZ-modus
30	F2:Geen functie
31	IRIS-: in de PTZ-modus:Iris sluiten
32	Focus-: in de PTZ-modus:Beelduitsnede verkleinen in de PTZ-modus
33	IRIS+: in de PTZ-modus:Iris openen
34	Focus+: in de PTZ-modus:beelduitsnede vergroten in de PTZ-modus
35	Geen functie
36	Geen functie

37	PTZPTZ-besturing inschakelen
38	Entertoets ▶IIKeuze bevestigenCheckbox aan-/uitvinkenTijdens weergave:PLAY/PAUSE
39	MENUHoofdmenu openenToetsgeluiden in-/uitschakelen (5 sec. indrukken)
40	RECHandmatige opname openen/starten
41	Geen functie
42	Tekens bij invoer wissen
43	POWERIn-/uitschakelen
44	DEVAfstandsbediening toewijzen met de apparaat-ID

Bediening met de muis

Opmerking

De verdere beschrijving in deze handleiding gebeurt met de muis.

Dit apparaat is geschikt voor bediening met een USB-muis. Sluit de muis aan op de USB-aansluiting.

Toets	Functie
Links	Enkele klikKiezen in een menu, activeren van een invoerveld resp. een schermDubbele klikOverschakelen van de beeldschermweergave,enkelbeeld/meerdere beelden tijdens live weergave en afspelenKlikken en slepenIn de PTZ-modus: besturen van de camera'sInstellen van alarmgebieden resp. zones
Rechts	Enkele klikPop-up menu oproepen
Blader-wiel	Tijdens live weergave in volledig beeldVorige/volgende camera weergevenIn menu'sInstellingen selecteren / wijzigen

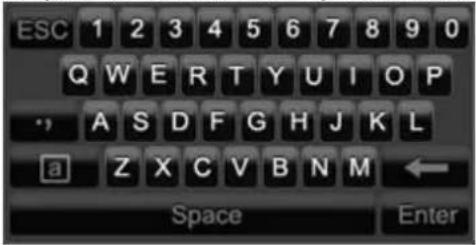

Beeldschermtoetsenbord

Wanneer u met de muis op een invoerveld voor tekst klikt, verschijnt er een toetsenbord op het beeldscherm:

De werking van de toetsen is identiek aan de werking van een "echt" toetsenbord.

• Om een teken in te voeren, plaatst u de cursor op het teken en klikt u met de linker muisknop.
• Om de invoer af te ronden, klikt u op Enter.
• Om het teken voor de cursor te wissen, klikt u op ←.
• Om heen en weer te schakelen tussen onder- en bovenkast, klikt u op de omkaderde a. De huidige instelling wordt boven het toetsenbord weergegeven.
• Om de invoer te annuleren of het invoerveld te verlaten, klikt u op ESC.

Apparaat starten

Let op

De recorder mag uitsluitend worden aangesloten op een netspanning die overeenkomt met hetgeen op het typeplaatje is vermeld.

Maak voor de zekerheid gebruik van een ononderbroken stroomvoorziening (UPS).

Wanneer de recorder is aangesloten op de stroomvoorziening en de hoofdschakelaar op de achterzijde is ingeschakeld, brandt de DVR status LED.

1. Tijdens het opstarten voert de recorder een zelftest uit.
2. Vervolgens verschijnt de installatie-assistent. Sluit deze af om over te schakelen naar de live weergave.

Apparaat uitschakelen, vergrendelen, opnieuw opstarten

Klik in het hoofdmenu op "Afsluiten". Het volgende scherm verschijnt.

1. Om uit te schakelen kiest u de optie Afsluiten en bevestigt u de volgende vraag met Ja. De recorder wordt uitgeschakeld.

- Druk tijdens het uitschakelen niet op een toets!

1. Om het systeem te vergrendelen, kiest u het linker symbool Vergrendelen. De gebruikersinterface is nu geblokkeerd. Om in het menu te komen is een wachtwoord nodig.

2. Kies het rechter symbool Herstarten om opnieuw op te starten. De recorder wordt opnieuw opgestart.

Hulpprogramma instellingen

Systeem configureren

De installatie-assistent ondersteunt u bij het configureren van de nodige basisinstellingen van het systeem. Na het doorlopen van de installatie-assistent is de DVR volledig geconfigureerd voor opname en bewaking.

Opmerking

Alle gedetailleerde instellingen vindt u in het menu, zie overzicht op pagina 29.

Na het eerste inschakelen verschijnt de taalkeuze:

1. Klik in het invoerveld en kies de gewenste taal uit de lijst. Om verder te gaan klikt u op Volgende. De volgende vraag verschijnt:

- klik op volgende om de assistent te starten.

Opmerking

Nadat het systeem is geconfigureerd, kunt u de checkbox aanvinken. Het vinkje wordt verwijderd en de assistent wordt vervolgens niet meer automatisch gestart.

Beheerder aanmaken

Waarschuwing

Noteer het wachtwoord van de beheerder. Het ingestelde wachtwoord is

"1 2 3 4 5".

1. Klik in het invoerveld en voer het wachtwoord voor de beheerder in.
2. Om een nieuw wachtwoord aan te maken, vinkt u de checkbox voor Nieuw wachtwoord beheerder aan.
3. Voer het nieuwe wachtwoord in en bevestig uw invoer in het veld eronder.
4. Klik op Volgende.

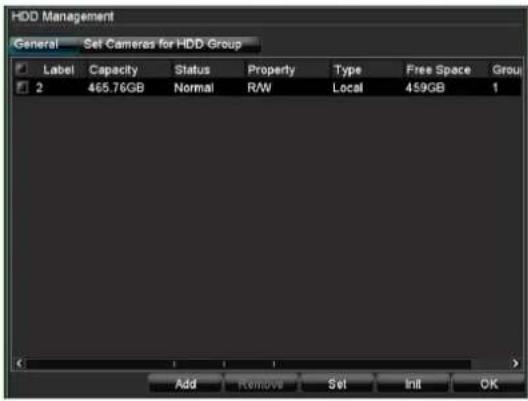

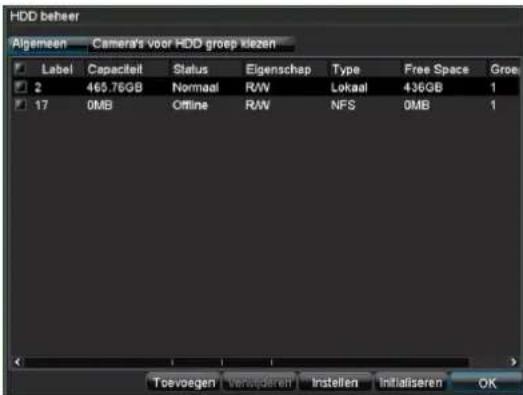

Harde schijf beheer

1. Klik op Enter.

1. Om een nieuwe harde schijf in te richten, vinkt u de checkbox aan en klikt u op Initialiseren.

Waarschuwing

Alle gegevens op de harde schijf zullen worden gewist!

1. Bevestig de volgende vraag met OK. De harde schijf wordt voor gebruik gereedgemaakt Het verloop wordt op de statusbalk weergegeven.
2. Sluit de invoer af met OK en klik op Volgende.

Opname-instellingen

1. Klik op Enter.

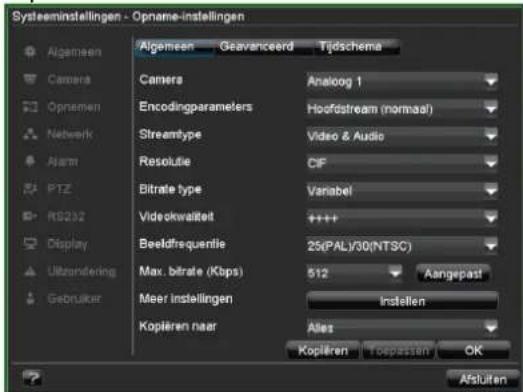

1. Selecteer in de tab Algemeen de camera en leg de instellingen vast.
2. Klik op de tab Tijdschema en op de knop Bewerken.

1. Vink de checkboxen Schema inschakelen en Hele dag aan. Hierdoor is de opname gedurende de gehele dag ingeschakeld.

2. Sluit de instellingen af met OK. De instellingen worden gekleurd weergegeven in het overzicht van het schema.

3. Om dit schema voor andere camera's over te nemen, selecteert u de camera (of selecteer Alles, om dezelfde parameters voor alle camera's in te stellen) en bevestig met Kopiëren.
4. Sluit de invoer af met OK en klik op Volgende.

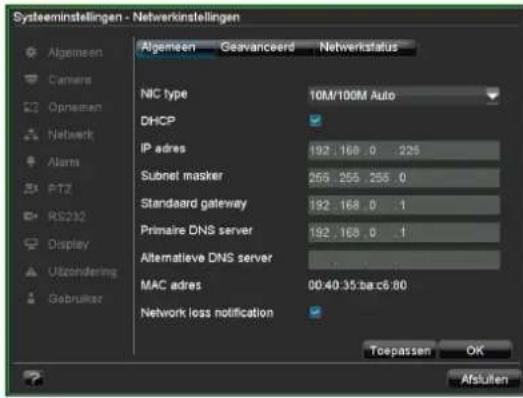

Netwerkinstellingen

1. Klik op Enter.

Opmerking

Vraag bij de verantwoordelijke netwerkbeheerde na of u DHCP kunt gebruiken of dat het IP-adres en de volgende instellingen handmatig moeten worden ingevoerd.

1. DHCP actief: wanneer op de netwerkrouter DHCP is ingeschakeld, vinkt u de checkbox DHCP aan. Alle netwerkinstellingen worden dan automatisch geconfigureerd.
2. DHCP niet actief: voer de gegevens handmatig in (IP-adres, subnetmasker en de standaard gateway = IP-adres van de router).

Een typische adresinstelling zou er bijvoorbeeld als volgt uit kunnen zien:

• IP-adres: 192.168.0.50
- Subnetmasker: 255.255.255.0
• Standaard gateway: 192.168.0.1
• Primaire DNS: 192.168.0.1

1. Sluit de invoer af met OK en klik op Volgende.

Live weergave

Overzicht

De live weergave wordt automatisch gestart wanneer het systeem wordt ingeschakeld.

Door meerdere malen op de toets Menu te drukken, keert u eveneens terug in de live weergave.

In de kopregel vindt u de volgende menu's:

• Hoofdmenu
• Weergave en
• PTZ.

Aan de rechterkant vindt u het pop-up menu voor de weergave-opties. Rechts worden de datum en de tijd weergegeven.

• Om het pop-up menu voor de weergave-opties te openen, klikt u op de menubalk rechtsboven op het rechthoekige symbool.
• Klik op één van de symbolen om tussen de verschillende weergaven heen en weer te schakelen.


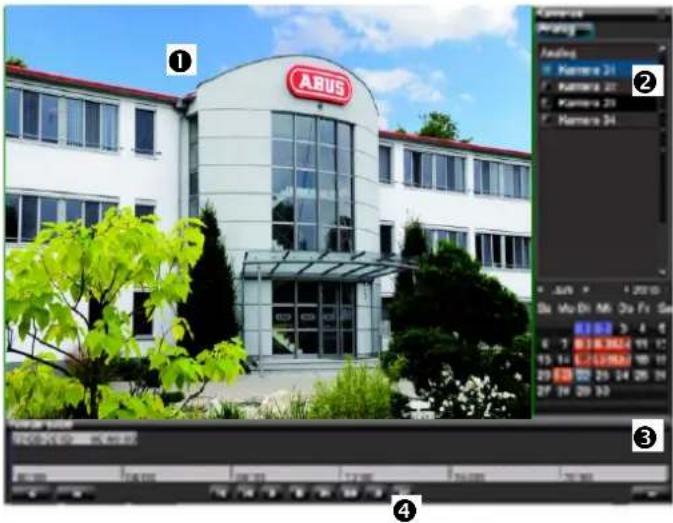

In het hoofdscherm worden de signalen van de aangesloten camera's weergegeven.

- Met een dubbele klik met de linker muisknop kunt u de resp. camera als volledig beeld weergeven of weer op de oorspronkelijke weergave terugzetten.

Statussymbolen

- Afhankelijk van de bedrijfsstatus worden de volgende symbolen weergegeven.

Symbool	Betekenis
	Gebeurtenis vastgesteldBewegingsdetectie, alarm door sensor,HDD fout, ...
RR	Rood: opnameGebeurtenisopnameBlauw: opnameContinu-opname

Pop-up menu bij bediening met de muis

Opmerking

Druk op de rechter muisknop wanneer de cursor zich in een livebeeld bevindt.

De volgende instellingen zijn mogelijk, de pijl naar rechts geeft aan dat er een submenu beschikbaar is.

Enkele camera	Volledig beeld van de gekozen camera
Multi camera	Verschillende camera lay-outs
Volgende camera	Volgende camera(s) weergeven
Automatisch schakelen starten	Start de sequentiële weergave
Digitale zoom	Vergoten van de beelduitsnede
PTZ	PTZ-modus inschakelen
Afspelen	Overschakelen naar afspelen
Menu	Roept het hoofdmenu op

i

Opmerking

Bij de weergave-instellingen kan de vertraging bij het schakelen worden ingesteld.

Digitale zoom

Met deze optie wordt een viervoudig vergroot beeld weergegeven.

• Klik met de linker muisknop in het kleine venster en verschuif het kader met ingedrukte muisknop.
• De gekozen uitsnede wordt digitaal vergroot.
• Klik eerst rechts en vervolgens links om deze weergave te verlaten.

Instellingen

Opmerking

De live weergave kan als volgt worden ingesteld.

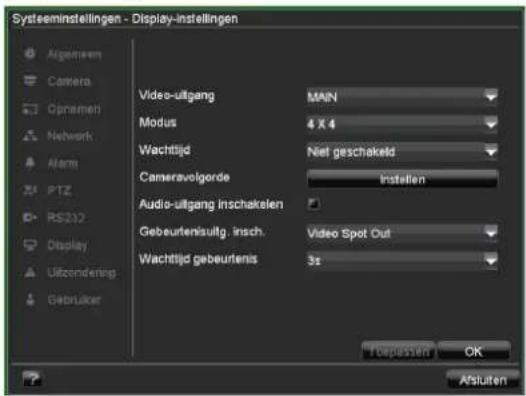

Open het hoofdmenu en klik op Instellingen en vervolgens Weergave:

Video-uitgang	VGA, MAIN, VIDEO SPOT OUTKies de aansluiting waarvan de instellingen moeten worden aangepast.
Modus	Verschillende camera lay-outs
Wachttijd	Omschakeltijd tussen de verschillende camera's bij sequentiële weergave
Cameravolgorde	Volgorde van de camera's tijdens live-weergave
Audio-uitgang inschakelen	Audio-uitvoer van de audio-uitgang in-/uitschakelen
Event output port	Monitor toewijzen voor de uitvoer van gebeurtenissen
Wachttijd gebeurtenis	Tijdsduur (in seconden) gedurende welke de gebeurtenis op de toegewezen monitor wordt weergegeven.

Opmerking

VGA-monitor aangesloten

Een aangesloten VGA-monitor wordt bij het opstarten automatisch herkend. Het hoofdvideosignaal wordt met audio op de VGA-monitor weergegeven.

De BNC-uitgang „1” toont in sequentie een viervoudig aanzicht of een volledig scherm.

Als de VGA-kabel bij het opstarten niet aan de monitor is aangesloten, wordt het hoofdvideosignaal via de BNC-aansluiting „1“ weergegeven. Sluit de VGA-kabel aan en start de recorder opnieuw op om de automatische herkenning uit te voeren.

Geen VGA-monitor aangesloten:

Het hoofdvideosignaal wordt via de BNC-aansluiting „1“ weergegeven. De BNC-uitgang „2“ toont de camera's als volledig scherm in sequentie.

Camera-uitgang instellen

In de live weergave kunnen maximaal 16 camera's gelijktijdig worden weergegeven.

1. Klik op wijzigen:

2. Kies de weergavemodus.

3. 1 × 1

4. 2×2

5. Met de navigatietoetsen wijst u de uitsnede op het beeldscherm toe aan het gewenste camerasignaal.

- De instelling X geeft aan dat deze camera niet wordt gebruikt.

1. Klik op OK om de instellingen over te nemen.

Opname

Configureren

Open het hoofdmenu en klik op Instellingen en vervolgens Opnemen:

Algemene instellingen

In het scherm Algemeen zijn de volgende instellingen beschikbaar:

Camera	Camera die moet worden ingesteld
Stream	Stream 1: eigenschapen van de continu-opnameStream 2: eigenschapen van de opname op gebeurtenisStream 3: eigenschapen van de netwerktransmissie
Streamtype	VideoVideo en audio
Resolutie	4 CIFCIFQCIF
Bitrate type	In het algemeen geldt: hoe hoger de bitrate, hoe groter de benodigde opslagcapaciteit!Variabel:Statisch beeld - lage bitrateDynamisch beeld - hoge bitrateConstant:Gelijkblijvende bitrate (met maximale bitrate)
Videokwaliteit	Verschillende kwaliteitsniveaus+: lage kwaliteit+++++: hoge kwaliteit
Beeldfrequentie	Aantal beelden dat per seconde wordt opgeslagen. Het maximale aantal hangt af van de ingestelde opnameresolutie.
Max. bitrate	Bepaald de maximale bitrate bij het bitratetype = constant

Meer instellingen		Detailinstellingen
	Voor alarm	Tijd in seconden die vóór een alarm wordt opgeslagen
	Na-alarm	Tijd in seconden die na een alarm wordt opgeslagen
	Vervaltijd	Tijd in dagen waarna een opname om 00:00 automatisch wordt gewist. De gebeurtenis wordt in het logbestand opgeslagen.Waarde 0: opnamen worden niet automatisch gewist
	Audio opname	Audio opname ja/nee
Kopiëren naar		Gekozen instellingen kopiëren naar andere camera's (alles of geselecteerde)

1. Selecteer de camera's

2. Kies een stream waarvoor u de eigenschappen wilt vastleggen

- Stream 1 (continu)

• Stream 2 (gebeurtenis) resp.

- Stream 3 (netwerk).

1. Leg de opnameparameters vast voor de gekozen stream, zie tabel.

2. Kies bij Meer instellingen de duur voor vooralarm, na-alarm etc.

- Kies bij Kopiëren naar op weke camera's u de instellingen wilt kopiiëren en bevestig met Kopiëren.

Geavanceerde instellingen

Op de tab geavanceerd legt u vast of oudere opnamen moeten worden overschreven wanneer de harde schijf vol is.

Tijdschema

Door middel van het tijdschema worden de opnametijden resp. de "triggers" (opnametype) voor de camera's ingesteld. Kik op de tab Tijdschema:

Op het scherm ziet u van links naar rechts de uren van de resp. dag (dagen van boven naar beneden). Onder de dagen ziet u de gekleurde legenda, d.w.z. in het ingestelde tijdschema corresponderen de opnameperioden in kleur met de gekozen "triggers".

Kleursymbool	Legenda
Blauw	Duur: tijd in uren
Groen	Beweging
Lichtblauw	Beweging en alarm
Rood	Alarm
Grijs	Geen keuze
Groen & rood	Beweging of alarm

1. Kies de gewenste camera en klik vervolgens op bewerken:

1. Vink de checkbox Schema inschakelen aan.
2. Kies in het uitklapmenu bij dagen de dag om in te stelen of kies de hele week.
3. Schakel Hele dag in. Wanneer Hele dag is ingeschakeld, kunnen er geen tijden worden ingevoerd, de instelling geldt dan voor de hele dag.
4. Wanneer u bepaalde tijden wilt instellen, schakel dan Hele dag uit.

5. Geef in het uitklapmenu het opnametype aan:

6. Duur

7. Bewegingsdetectie
8. Alarm
   • Bewegingsdetectie of alarm

9. Bewegingsdetectie en alarm

10. U kunt bij tijdafhankelijke opname maximaal 8 perioden vastleggen, telkens van 00:00 - 00:00; de verschillende perioden mogen elkaar niet overlappen.

i

Opmerking

Met de duur legt u perioden vast waarin wordt opgenomen.

De andere "triggers" zoals bewegingsdetectie en/of alarm, schakelen alleen bij voorkomen van een van deze "triggers" de opname in.

- Op de tab Tijdschema kunnen de camera-instellingen worden gekopieerd en voor andere camera's worden overgenomen:

- Kies bij Kopiëren naar de gewenste camera's of kies Alles en bevestigen met Kopiëren.

1. Sluit het scherm met opname-instellingen af met OK.

Handmatige opname

1. Druk op de REC toets om handmatig een opname te starten.

1. Kies de camera om handmatig een opname te starten. Klik daarvoor op de schakelknop.

i

Opmerking

Klik op Alle om op te nemen van alle aangesloten camera's

Weergave

Algemeen

Weergave is mogelijk op drie verschillende manieren:

• via zoeken op gebeurtenis in het hoofdmenu,
• anuit de live weergave resp.

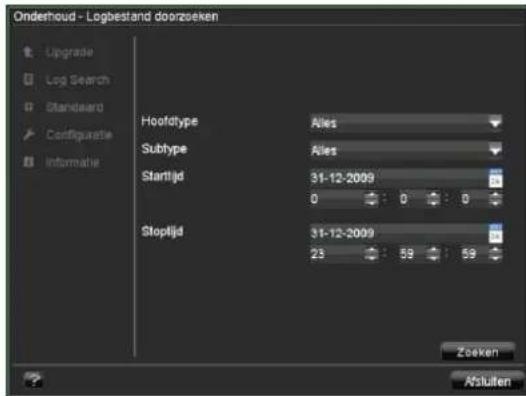

• via het logbestand in het onderhoudsmenu.

Het weergavescherm

De weergave wordt bediend via het de besturingstoetsen:

No	Informatie
1	Huidige weergave met datum en tijd
2	Camera kiezen om weer te geven
3	Kalender met opnametype(zie rechts)
4	Besturingstoetsen met tijdas

bediening via de besturingstoetsen

De besturingstoetsen worden gebruikt voor de bediening van de actuele weergave. De symbolen hebben de volgende betekenis:

No	Betekenis van het symbool
1	Audioweergave in-/uitschakelen
2	Start- resp. eindpunt van een videofragment vastleggen om op te slaan
3	Vorige opname, vorige dag

4	30 seconden terug
5	Play resp. pauze tijdens weergave
6	Stop
7	30 seconden vooruit
8	Snel vooruit spoelen
9	Langzaam vooruit (vertraagde weergave)
10	Volgende opname, volgende dag
11	Tijdas:Klik met de muis op de tijdas om de weergave op een ander moment voort te zetten.Klik op de "schuifregelaar" en sleep deze naar het gewenste moment om de weergave vanaf dat moment te starten.
12	OpnametypeBlauw = continu-opnameRood = opname op gebeurtenis
13	Weergave afsluiten
14	Besturingstoetsen verbergen

i

Opmerking

U kunt inzoomen op de inhoud van het beeldscherm.

• Klik met de rechte muisknop in de lopende weergave.
• Kies zoom.
  • De zoommodus is actief. Zie pagina 19

Weergave via zoeken op gebeurtenis

Om opgenomen gebeurtenissen weer te geven, moet u deze eerst zoeken. Open het hoofdmenu en klik op Instellingen en vervolgens Zoeken op gebeurtenis:

De volgende instellingen zijn beschikbaar:

Camera	Camera waarop u wilt zoeken
Videotype	Schema, bewegingsdetectie, alarm resp. bewegingsdetectie en/of alarm, handmatige opname, alle opnamen
Bestandstype	Geblokkeerd, vrijgegeven, alles
StarttijdStoptijd	Voer de datum en de tijd in
Details	Opent de detailweergave.De camera's worden onder elkaar weergegeven. De gekleurde legenda toont de verschillende opnametypen. Met dag vooruit resp. dag achteruit kunt u door de opnamen bladeren. De markeringen op de tijdas kunnen met de muis worden verschoven om de zoekperiode te beperken.

- Klik op Zoeken om opnamen te zoeken die voldoen aan de gekozen instellingen. De resultaten worden weergegeven

- Kies een opname door op de regel te klikken en vervolgens op Afspelen.

Afspelen:uitgebreid zoeken

• Klik in het scherm Zoeken op gebeurtenis op de tab Geavanceerd om te zoeken naar opnamen die zijn gestart door alarm of bewegingsdetectie.
• Voer de zoekparameters in zoals datum, tijd of alarmingangen resp. camera's om de zoekopdracht uit te voeren.

Afspelen vanuit de live weergave

Klik tijdens de live weergave op Afspelen.

De weergave wordt bediend via de besturingstoetsen:

Het afspelen begint met het weergeven van de opnamen van de laatste vijf minuten.

Het weergavescherm is verdeeld in vier gebieden:

No	Informatie
1	Huidige weergave met datum en tijd
2	Cameramenu
3	Kalender met opnametypeBlauw = continu-opnameRood = opname op gebeurtenis
4	Besturingstoetsen met tijdas

1. Kies in het cameramenu de gewenste camera.
2. Klik op de kalender om een specifieke opname te zoeken op datum en tijd.
3. De weergave van de opname kan

• met de besturingstoetsen of
- met de muis worden bediend door te klikken op de tijdas en de schuif de verplaatsen, de gekleurde legenda, zie pagina 22, help bij de oriëntatie.

PTZ-besturing

Algemeen

Met de PTZ-besturing kunnen individuele PTZ camera's met de hand worden bestuurd.

Opmerking

Wanneer ABUS draai-/kantelcamera's worden gebruikt dan is het mogelijk om de toer direct in de camera te configureren. Het voordeel is dat het mogelijk is om de toer ook aan te sturen is door andere componenten zoals bijvoorbeeld door een keyboard.

- Om het menu te openen van de draai-/kantelcamera's moet u preset 95 oproepen. M.b.v. de navigatietoetsen kunt u door het menu navigeren.

Besturing via de PTZ besturingstoetsen

No	Betekenis van het symbool
1	PTZ camera kiezen en weergeven
2	Preset
3	Rondgang
4	Toetsenbord
5	Snelheid
6	Zoom, scherpte, irisinstelling
7	PTZ-besturing afsluiten

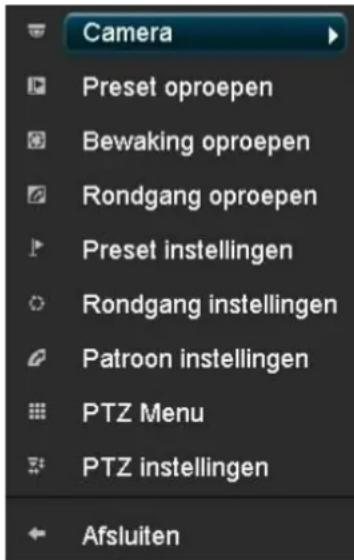

Pop-up menu bij bediening met de muis

Opmerking

Druk op de rechter muisknop wanneer de cursor zich in een livebeeld bevindt.

De volgende instellingen zijn mogelijk, de pijl naar rechts geeft aan dat er een submenu beschikbaar is.

Camera	PTZ camera kiezen
Preset kiezen	Ingestelde preset kiezen
Rondgang kiezen	Vastgelegde rondgang kiezen
Patroon kiezen	Vastgelegd patroon kiezen
PresetInstellingen	Zie pagina26
RondgangInstellingen	Zie pagina27
PatroonInstellingen	Zie pagina27
PTZ menu	PTZ menu openen
PTZInstellingen	Hardwareparameters van de aangesloten camera
Afsluiten	PTZ-besturing afsluiten

PTZ instellingen

De volgende instellingen zijn nodig op de PTZ camera's.

De instellingen dienen voor het configureren van de camera's en de resp. aansluitingen.

1. Selecteer de aangesloten camera.
2. Voer de gegevens van de aangesloten camera in.
3. Het adres (ID) dient om de PTZ camera eenduidig te identificeren en aan te sturen.
4. Wanneer er meerdere camera's van hetzelfde type zijn aangesloten, kunnen de instellingen naar de andere aansluitingen worden gekopieerd.
5. Sluit de instellingen af met Toepassen en OK.

i

Opmerking

Vergelijk de instellingen met de technische gegevens van de aangesloten camera's.

Wanneer een aangesloten camera niet correct functioneert, dient u de ingevoerde parameters (Baudrate, gegevensbits, ...) te controleren en evt. te corrigeren.

Presetinstellingen

Presets zijn vooraf ingestelde posities van een PTZ camera. Er kunnen voor elke PTZ camera verschillende posities worden gedefinieerd waardoor de camera snel naar een bepaalde positie kan worden gedraaid.

- Kies met de besturingstoetsen de camera die moet worden ingesteld en klik in het pop-up menu op Presetinstellingen:

1. Draai, kantel en zoom de camera naar de gewenste positie.
2. Selecteer Preset 1 in de lijst.
3. Klik op Instellen. Deze positie is nu opgeslagen als Preset 1.
4. Herhaal de stappen 1-3 om verdere presets in te stellen.
5. Sluit de instellingen af met Toepassen en OK.

i

Opmerking

Wanneer de ABUS PTZ camera's met het Pelco-D protocol wordt gebruikt zijn er enkele presets voorgeprogrammeerd en kunnen niet worden gebruikt.

Preset	Omschrijving
1~64, 100~200	Oproepen preset 1~64 &, 100~200
65	Weergave preset status
66	Start Auto Scan
67	Auto Flip modus aan/uit
68	Camera reset
69	Digitale Slow Shutter functie aan/uit
71~78	Oproepen toer 1~8
81~88	Oproepen patroon 1~8
91	Oproepen nul positie
92	Bevries afbeelding
93	Tegenlicht functie aan/uit
94	Schakelen tussen dag / nacht / auto modus
95	Oproepen OSD menu
96	Focus afstelling
97	Inschakelen/uitschakelen alle alarmen

Overige informatie kan in de handleiding van de PTZ camera worden teruggevonden.

Rondganginstellingen

Rondgangen zijn posities die door een PTZ camera na elkaar worden doorlopen. De verschillende posities zijn presets die worden ingesteld zoals hierboven beschreven. Op die manier kunnen de camera's na elkaar met een vooraf bepaalde snelheid naar de gekozen posities worden gedraaid waar ze gedurende de ingestelde periode blijven staan.

Instellen toer in de DVR

Selecteer de camera in de het menu, klik vervolgens op "Bewaking" in het pop-up menu:

1. Activeer het patrouille nummer.

2. Selecteer en activeer, instellen preset door op de box te klikken.

3. Klik op "Instellen".

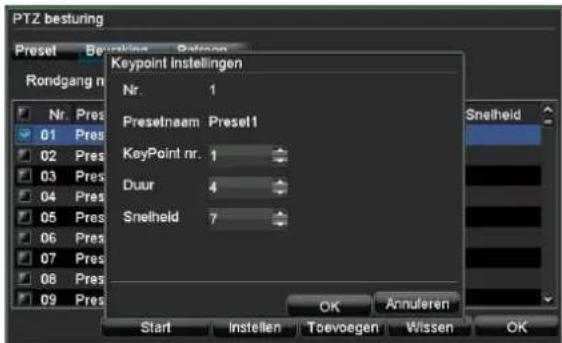

1. Instellen van de key punt nummer, duur en snelheid.

• Key punt nummer.: Sequentie

- Duur: Wachttijd per positie (in seconde) van de PTZ camera

- Snelheid (0–7): Bewegingssnelheid van de camera

1. Accepteer de instellingen door op "toevoegen" te klikken.

2. Herhaal stap 1–5 om meer patrouilles te definiëren.

3. Verlaten van de instellingen door op OK te klikken.

i

Opmerking

Een patrouille bevat minimal twee preset posities.

U kunt diverse patrouilles definiëren voor één camera

De instellingen van de patrouilles kunnen als volgt getest worden:

Klik op "Start" en controller de patrouille. U kunt de patrouille stoppen op ieder moment en de patrouille instellingen herhalen om correcties door te voeren.

Oproepen van een toer in de draai-/kantel camera

U kunt ook een toer direct in de camera definiëren. Het voordeel hiervan is dat ook andere apparaten de toer kan oproepen (bijvoorbeeld een keyboard). Overige informatie kan in de handleiding van de PTZ camera worden teruggevonden. Om de toer op te roepen kunt u een voordgefineerde preset of een toer in de DVR oproepen.

1. Activeer het patrouillenummer.

2. Selecteer een voorgedefinieerde preset:

Preset	Omschrijving
71	Start toer 1
72	Start toer 2
73	Start toer 3
74	Start toer 4
75	Start toer 5
76	Start toer 6
77	Start toer 7
78	Start toer 8

1. Klik op "Instellen".

2. Accepteer de instellingen door op "toevoegen" te klikken.

3. Verlaat de instellingen door op OK te klikken.

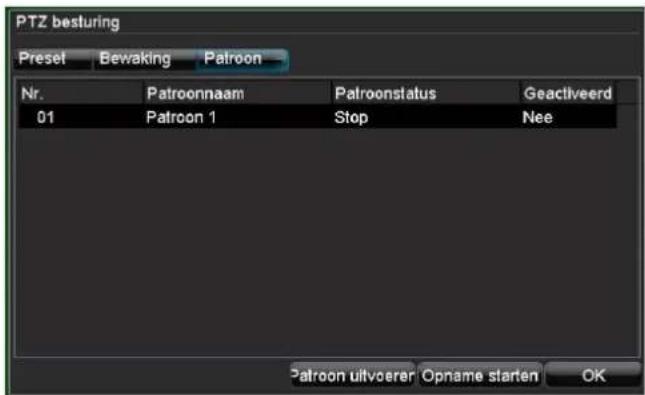

Patroon instellingen

Patronen zijn bewegingen van PTZ camera's van positie naar positie die na elkaar worden doorlopen. Patronen worden quasi "live"opgenomen. Het systeem slaat daarbij de toegepaste parameters op, terwijl de camera's na elkaar met regelbare snelheid naar de bepaalde posities draaien en worden ingesteld.

- Kies met de besturingstoetsen de camera die moet worden ingesteld en klik in het pop-up menu op Patroon instellingen:

1. Kies het nummer van het patroon.
2. Klik op Opname starten om te beginnen met de opname van het patroon.
3. Gebruik de PTZ besturingstoetsen om de cameraposities en instellingen te bepalen die u als patroon wilt opslaan.
4. De opname loopt door totdat u op Opname stoppen klikt.

i Opmerking

• Start het opgenomen patroon door tijdens live weergave van de PTZ camera het pop-up menu te openen met de rechter muisknop.
• Kies Patroon kiezen en klik op het gewenste patroon. De PTZ camera begint de verschillende posities af te lopen. Nadat het patroon volledig is doorlopen, begint het opnieuw.

Hoofdmenu

Overzicht

Het volgende overzicht van het menu geeft uitleg over alle menu's voor de bediening en instelling van de recorder.

• Wanneer u de muiscursor op een menu-optie plaatst, wordt de optie "gemarkeerd" en verschijnt er onderin het scherm een korte uitleg.
• Klik op het gewenste menu om het te openen.
• Klik op Afsluiten om het menu te verlaten.

Beschrijving van het menu

Menu	Beschrijving	Zie pagina
Handmatige opname.	Start resp. stopt de handmatige opname van de geselecteerde camera's.	30
Video zoeken	Parametergestuurd zoeken naar opnamen die zijn gestart door gebeurtenissen zoals alarm of bewegingsdetectie.	30
Video exporteren	Optie om opgeslagen opnamen te exporteren naar USB-media.	32
Handmatig alarm	Handmatig schakelen van de alarmuitgangen om de werking te controleren.	33
HDD	Ingebouwde harde schijven initialiseren resp. beheren (toewijzen van lees-/schrijffuncties, camera's, beheerde netwerkopslag etc).	33
Instellingen	Beheer van alle instellingen (algemeen, camera, opname, netwerk, alarm, PTZ, RS232, weergave, waarschuwingen, gebruikers, UVV).	36
Onderhoud	Onderhoud van de recorder zoals firmware-updates, logbestand doorzoeken, configuratie importeren/exporteren, herstellen van de fabrieksinstellingen.	42
Afsluiten	Recorder uitschakelen, vergrendelen, opnieuw opstarten	44

Handmatige opname

i

Opmerking

Voor de handmatige opname kunnen uitsluitend actieve camera's worden gekozen.

De opname zal direct starten.

1. Selecteer de camera door de checkbox aan te vinken.
2. Nadat u een camera heeft gekozen, verandert de checkbox naar ON.
3. Klik op Alles om alle camera's te selecteren.

i

Opmerking

Handmatige opname starten via de bedieningstoetsen

• Camera kiezen
  • Druk op de REC toets

Zoeken naar een gebeurtenis

Parameters voor het zoeken naar gebeurtenissen

Tab Algemeen
Analoog	Overzicht analoge camera'sVoor de zoekopdrachtgeselecteerde camera's
Gebeurtenis	DuurBewegingsdetectieAlarmBewegingsdetectie of alarmBewegingsdetectie en alarmHandmatige opnameAlles
Bestandstype	VrijgegevenGeblokkeerdAlles
Starttijd	Datum, tijd
Stoptijd	Datum, tijd
Tab Geavanceerd
Type gebeurtenis	Alarmingang, bewegingsdetectie
Starttijd	Datum, tijd
Stoptijd	Datum, tijd
Analoog	Overzicht camera'sVoor de zoekopdrachtgeselecteerde camera's
Type gebeurtenis	Alarmingang
Starttijd	Datum, tijd
Stoptijd	Datum, tijd
Alarmingang	Kiezen van de geactiveerde alarmingang

1. Stel de parameters in waarop u een opname wilt zoeken.
2. Bij het zoeken via de tab Algemeen kunt u met de optie Details een overzicht oproepen:

• De opnamen van de geselecteerde camera's worden per dag met een kleurcode weergegeven.
• Blauw: continu-opname
  • Rood: opname op gebeurtenis
• U kunt de groene en de blauwe markering met de muis verschuiven om de opname van een bepaalde periode weer te geven.
• Met Vorige dag en Volgende dag kunt u per dag door de opnamen bladeren.
• Start het afspelen met OK, het weergavescherm zal worden geopend
• De bediening vindt plaats met de besturingstoetsen.

i

Opmerking

Zie ook de beschrijving op pagina 23.

Resultaten

Nadat de zoekopdracht is afgerond, wordt het overzicht met de resultaten weergegeven.

• Markeer de gezochte opname.
- Om deze opname te beveiliging tegen onbevoegde toegang, klikt u op Vergrendelen.
- Om de opname af te spelen, klikt up op Afspelen.

Video exporteren

i Opmerking

Met de exportfunctie kunnen belangrijke opnamen naar aangesloten externe media worden gekopieerd zoals bv.

• USB-media
• USB-harde schijf

• DVD-brander etc.

• Voer de parameters in, zie pagina 30.

• Klik op details om het zoeken te beperken.
• Klik op Zoeken om het zoeken te starten, het scherm met de resultaten wordt weergegeven.

- De omvang van de verschillende opnamen en de totale omvang van alle gevonden bestanden wordt weergegeven.

1. Klik op Export om naar het scherm voor exporteren te gaan.

1. Kies in het uitklapmenu het medium waar de gegevens naartoe meten worden gekopieerd
2. Wanneer het gewenste medium niet in de lijst staat, klikt u op Vernieuwen.

3. Wanneer het medium dan nog steeds niet wordt weergegeven, koppelt u de recorder los van de recorder en maakt u de verbinding opnieuw. Raadpleeg hiervoor de handleiding van de fabrikant.

4. Klik op Start om te beginnen met exporteren. De voortgang van het proces wordt weergegeven

i Opmerking

Nadat de gegevens zijn geëxporteerd, kunt u de gegevens op het medium selecteren en afspelen met de meegekopieerde player. Op die manier kunt u controleren of het exporteren foutloos is verlopen.

Handmatig alarm

Dit menu wordt gebruikt om de opname-instellingen bij alarm te controleren en om alarmuitgangen handmatig te activeren om bv. de instellingen te testen. In het weergavescherm kunt u dan uw instellingen controleren en eventueel aanpassen.

1. Selecteer de camera door op de regel te klikken.
2. Klik op Aan om het alarm handmatig te activeren. Vervolgens verandert Aan voor deze camera naar Uit.
3. Bevestig de volgende vraag met OK.
4. Wanneer u Alles aan kiest, wordt elk alarm handmatig ingeschakeld.
5. Klik op Alles uit om alles gelijktijdig uit te schakelen.

HDD instellingen

i

Opmerking

Het apparaat beheert maximaal een 3.5" SATA harde schijf.

Voordat u kunt opnemen, moeten alle harde schijven "geïinitialiseerd" worden. Pas daarna herkent de recorder de harde schijven en de resp. toewijzingen.

Waarschuwing

Tijdens het initialiseren worden alle gegevens van de harde schijf gewist!

Zorg op tijd voor een back-up van de gegevens.

Harde schijf inbouwen

1. Koppel de recorder los van het lichtnet en open de afdekking.
2. Neem bij de omgang met elektronische apparatuur de ESD voorschriften in acht en zorg ervoor dat u geaard bent.
3. Open de behuizing niet in omgevingen met tapijt of andere vloerbedekking die statisch kan worden opgeladen.
4. Raak de onderdelen op het moederbord niet aan.

Waarschuwing

Wanneer u vragen heeft over deze stappen of de instructies niet duidelijk zijn, kunt u contact opnemen met uw installateur.

1. Bouw de harde schijf in en sluit de kabels aan.
2. Breng de afdekking weer aan en sluit de recorder weer aan op het lichtnet.
3. Schakel de recorder in en ga naar het menu HDD beheer.

Harde schijf initialiseren

Parameters voor de harde schijven

Tab Algemeen
Label	Geeft het nummer van de interne aansluiting weer
Capaciteit	Capaciteit van de harde schijf in MB
Status	Geeft de huidige status van de harde schijven:Niet geïntitialiseerdNormaalOffline
Eigenschap	Redundant: voorzien voor back-up doeleindenAlleen lezen: beveiligd tegen schrijvenR/W: lezen en schrijven
Type	Lokaal: ingebouwde harde schijfNFS: harde schijf op het netwerk
Free space	Geeft bij benadering de vrije opslagcapaciteit aan
Groep	Groepsnummer van de harde schijf, standaard 1(opnamen kunnen aan groepen worden toegewezen)
Tab Camera's voor HDD groep kiezen
Analoog	Overzicht camera'sNaar de groep geselecteerde camera's
Gegevens opslag op HDD groep	1 ... 8

i

Opmerking

Wanneer de ingebouwde harde schijf niet zichtbaar is, dient u de aansluitingen te controleren.

1. Selecteer de harde schijf door de checkbox aan te vinken.
2. Start het proces door op Initialiseren te klikken.
3. Bevestig de volgende vraag met OK.
4. Op de statusbalk wordt de voortgang van de initialisatie weergegeven.
5. Wanneer het initialiseren is afgerond, verschijnt:

Bepaal de status van de harde schijf:

Alleen lezen: de harde schijf wordt beveiligd tegen schrijven. Opnamen worden op de volgende harde schijf opgeslagen!

Let op:

Wanneer er slechts één harde schijf is ingebouwd en deze de status "Alleen lezen" krijgt, kan de recorder geen opnamen opslaan!

i

Redundant:

Er zijn minimaal 2 harde schijven ingebouwd. Op de redundante harde schijf wordt een extra kopie van de opnamen opgeslagen. Deze dient als back-up.

• R/W (lezen/schrijven)

Minimaal één harde schijf moet de status R/W (lezen/schrijven) krijgen anders kan er niet worden opgenomen.

HDD status controlleren

De status van elke harde schijf kan in het menu Onderhoud worden gecontroleerd. De S.M.A.R.T. informatie wordt in het logbestand bijgehouden (Self-Monitoring, Analysis and Reporting Technology).

- Open daarvoor het logbestand en zoek naar informatie/S.M.A.R.T. harde schijf. Zie daarvoor pagina 43.

Harde schijf alarm instellen

Het is mogelijk om een alarm vast te leggen dat u informatie geeft over storingen van de harde schijven.

- Open daarvoor Waarschuwingen in het menu Instellingen. Zie daarvoor pagina 40.

Instellingen

Opmerking

In het menu systeeminstellingen worden alle instellingen voor de recorder geconfigureerd.

Waarschuwing

Controleer of de datum en de tijd correct zijn ingesteld.

LET OP:

Achteraf wijzigen kan leiden tot gegevensverlies!

Zorg op tijd voor een back-up van de gegevens.

Overzicht

Menu	Instelling	Pag.
Algemeen	Taal, video, tijd, datum, muis, wachtwoord, zomertijd, overige instellingen
Camera	Toevoegen en wijzigen van analoge en IP-camera's, selecteren	37
Opname	Alle opnameparameters (type, resolutie, bewegingsdetectie, tijdschema etc.)	21
Netwerk	Vereiste netwerkinstellingen (handmatig IP, DHCP, PPPOE, DDNS etc.) en overzicht van de netwerkstatus	45
Alarm	Toewijzing en parameters van de alarminggangen en relaisuitgangen	50
PTZ	Ingestelde PTZhardwareparameters en toewijzing van de camera-ingang	25

Menu	Instelling	Pag.
RS232	Geen functie	39
Display	Display-instellingen, toewijzing van de schakeluitgang	20
Uitzondering	Acties van de recorder in bijzondere situaties (harde schijf vol, uitval van netwerkverbinding etc.)	40
Gebruikers	Toevoegen en wijzigen van gebruikers, toewijzen van de toegangsrechten	40

Opmerking

Neem de opmerkingen in de resp. hoofdstukken in acht.

Algemene instellingen

Tab Algemeen	Instelling
Taal	OSD taal
Videonorm	PAL, NTSC,
VGA resolutie	Monitorresolutie
Tijdzone	GMT (Greenwich Mean Time)
Datumformaat	MM-DD-JJJJ, DD-MM-JJJJ, JJJJ-MM-DD
Systeemtijd	Datum, tijd
Muis, cursorsnelheid	Schuifbalken, links lage,rechts hoge snelheid
Wachtwoord activeren	Checkbox niet aangevinkt: geen wachtwoord ingesteldCheckbox aangevinkt: er moet een wachtwoord worden ingevoerd om het menu te kunnen bedienen
Tab Zomertijd	Instelling
Zomertijd	Checkbox aanvinken
Van, tot	Datum begin en einde van de zomertijd
DST Bias	Daylight Saving Time Bias: afwijking van de zomertijd ten opzichte van de normale tijd
Meer instellingen	Instelling
Apparaatnaam	Eenduidige specificatie van de recorder
Apparaatnr.	Voor eenduidige identificatie bij gebruik van een afstandsbediening
CVBS Output helderheid	Schuifregelaar, links lage, rechts hoge helderheid
Transparantie	1:1, 3:1, 1:3, Niet transparant - regelt de weergave van de OSD over de achtergrond
Bewerking time-out	1 ... 30 minuten - regelt de tijdsduur voor weergave van het menu tot het menu weer verdwijnt
Gebeurtenishint inschakelen	Geeft bij een gebeurtenis links onder in de live weergave een symbool weer

Instellingen:Camera

Tab Algemeen	Instelling
Camera	Camera kiezen (er kunnen alleen vooraf ingeschakelde camera's worden gekozen)
Cameranaam	Eenduidige toewijzing (bv. parkeerplaats rechts, poort voor etc.)
Cameranaam weergeven	Checkbox in-/uitgeschakeld
Datum	Checkbox in-/uitgeschakeld
Dag	Checkbox in-/uitgeschakeld
Datumformaat	Formaat van de datumweergave
Tijdformaat	12 / 24 uur weergave

OSD weergeven	OSD weergave dekkend, transparant, knipperend etc.
OSD positie	Positie van het OSD op het beeldscherm
Kopiëren naar	Kiezen of en naar welke camera de gemaakte instelling moet worden gekopieerd
Opname	Zie pagina21

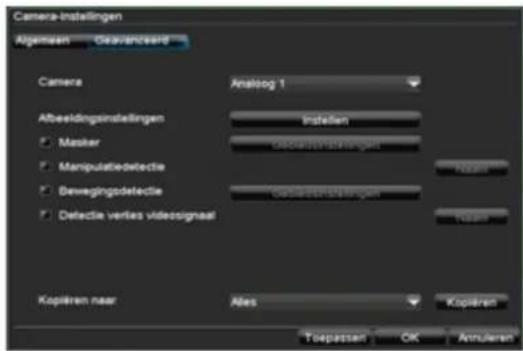

1. Kies Geavanceerd om de overige camera-instellingen te configureren

Tab Geavanceerd	Instelling
Camera	Camera kiezen (er kunnen alleen vooraf ingeschakelde camera's worden gekozen)
Afbeeldinginstellingen	Helderheid, contrast, verzadiging, kleur
Privé-zones	Zones instellen
Manipulatiedetectie	Zones instellen
Bewegingsdetectie	Zones instellen
Detectie verlies videosignaal	Inschakelen van een instelbaar tijdschema en melding (weergave op het scherm, akoestisch, melding naar een meldkamer, e-mail versturen of schakelen van een alarmuitgang)
Kopiëren naar	Instelling kopiëren

Zones instellen

i

Opmerking

Bij de bewaking met camera's kunnen zones worden gedefinieerd die niet worden bewaakt, zgn. privé-zones.

Daarnaast kunnen zones worden ingesteld voor speciale bewaking, bv. voor manipulatie- of bewegingsdetectie.

1. Activeer de in te stellen zone door de checkbox aan te vinken en op de instelling voor de zone te klikken.
2. Teken met ingedrukte linker muisknop een rechthoek in de live weergave die overeenkomt met de gewenste zone.

1. Voor manipulatie- en bewegingsdetectie kunt u met een klik op de rechter muisknop het pop-up menu oproepen en de gevoeligheid instellen of instellen om bij bewegingsdetectie over te schakelen naar volledig beeld.
2. Om de zone-instelling te verlaten klikt u met de rechter muisknop en kiest u Verlaten in het pop-up menu.

i

Opmerking

De ingestelde privé-zone wordt na toepassen van de instellingen tijdens de live weergave weergegeven als zwarte rechthoek. Zones voor manipulatie- of bewegingsdetectie worden niet weergegeven.

Zone: Tijdschema en meldingen

i

Opmerking

Bij manipulatie- en bewegingsdetectie en detectie verlies videosignaal kunnen de bewakingsparameters en het type melding worden ingesteld.

Tijdschema

1. Kies in de geavanceerde camera-instellingen Tijdschema.

1. Kies de dag en voer een tijdschema in.

i

Opmerking

U kunt maximaal 8 perioden vastleggen, telkens van 00:00 - 00:00; de verschillende perioden mogen elkaar niet overlappen.

1. Kies bij Kopiëren naar of de instelling voor alle dagen van de week moet worden overgenomen en bevestig de keuze met Kopiëren.
2. Bevestig de instellingen met OK.

Uitzonderingen

1. Kies in de geavanceerde camera-instellingen Instellingen.

1. Geef het type melding op:

Parameters	Mededelingen
Beeld op de monitor automatisch openen	Het beeld wordt automatisch op de monitor weergegeven
Audio waarschuwing	De recorder geeft een herhaalde akoestische waarschuwing
Meldkamer waarschuwen	Zie pagina 48
E-mail verzenden	Er wordt een e-mail verzonden naar een vooraf opgegeven e-mailadres. Zie pagina 48
Alarmuitgang activeren	Zie pagina 52

1. Klik op Toepassen om de instellingen over te nemen.
2. Klik op OK om het menu te verlaten.

i Opmerking

Wanneer de netwerkcamera niet in de lijst zichtbaar is, dient u de ingevoerde gegevens te controleren.

Controleer het netwerk, zie pag. 45

Netwerkcamera instellen

Open het menu voor de opname-instellingen en voer de parameters voor de netwerkcamera in, zie pag. 21.

Instellingen: Opname

i Opmerking

Zie beschrijving op pag. 21.

Instellingen: Netwerk

i Opmerking

Zie apart hoofdstuk vanaf pag. 45.

Instellingen: Alarm

i Opmerking

Zie apart hoofdstuk vanaf pag. 50.

Instellingen: PTZ

i Opmerking

Zie beschrijving op pag. 25.

Instellingen: RS232

Geen functie

Display

i Opmerking

Zie beschrijving op pag. 20.

Instellingen: Uitzondering

i Opmerking

Voer bij type de trigger in voor de uitzondering, bv.

• harde schijf vol
  • netwerkverbinding onderbroken etc.
  en bepaal de reactie van de recorder zoals beschreven op pagina 38.

Instellingen: Gebruikers

Waarschuwing

Noteer het wachtwoord van de beheerder. Het ingestelde wachtwoord is

"1 2 3 4 5".

In het gebruikersbeheer kunnen nieuwe gebruikers worden toegevoegd, gewist of bestaande instellingen worden gewijzigd.

1. Om een nieuwe gebruiker toe te voegen, kiest u Toevoegen.

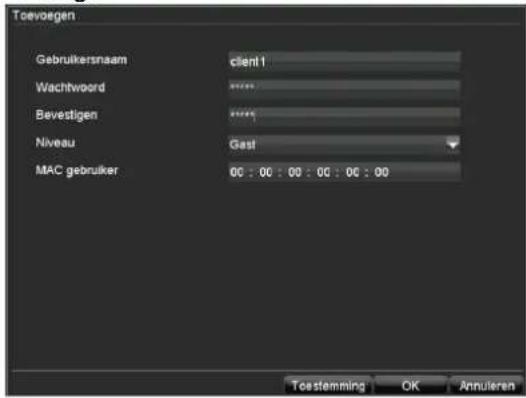

Parameters	Instelling
Gebruikersnaam	Unieke naam
Wachtwoord	Toegangscode voor de recorder en voor het beheerOpmerking: verander het wachtwoord regelmatig, gebruik combinaties van letters en cijfers etc., noteer de wachtwoorden op een veilige plaats.
Bevestigen	De toegangscode moet opnieuw worden ingevoerd
Niveau	BELANGRIJK:Bij het niveau Manager kunnen meer rechten worden ingesteld dan bij het niveau Gebruiker.
MAC gebruiker	Het MAC adres van de netwerkkaart van de PC van de resp. gebruikerOpmerking:Hiermee wordt de toegang beperkt tot de PC waarvan het MAC adres hier is ingevoerd!

1. Voer de naam en het wachtwoord in en bevestig de invoer in het veld eronder.
2. Kies het niveau en voer het MAC adres in.

Waarschuwing

Neem de onderstaande opmerkingen over de toewijzing van toegangsrechten in acht.

Instelling van de toestemmingen

1. Stel de toegangsrechten van de gebruiker in door te klikken op Toestemmingen.

i Opmerking

De gebruiker kan lokaal, d.w.z. op de recorder, instellingen configureren en parameters wijzigen.

De gebruiker kan/mag via een netwerk verbinding maken met de recorder.

Op de tab Camera worden de rechten voor de toegang tot de individuele camera's (via het netwerk of lokaal) ingesteld.

1. Schakel tussen de tab's door op de pijlen in de tab-balk te klikken:

Parameters	Instelling
Lokaal	Logbestand doorzoekenConfiguratieCamerabeheerGeavanceerde bedieningUitschakelen / opnieuw starten
Netwerk	Logbestand doorzoekenConfiguratieCamerabeheerBesturing van de seriële aansluitingenBesturing van de video-uitgangTwee-weg audioAlarmbesturingGeavanceerde bedieningUitschakelen / opnieuw starten
Camera	Live weergave op afstandHandmatige opname lokaal startenHandmatige opname op afstand startenLokale weergaveWeergave op afstandPTZ-besturing lokaalPTZ-besturing op afstandGegevensexport lokaal

Onderhoud

Opmerking

Het menu dient voor het onderhoud van de recorder en mag uitsluitend worden gebruikt door ervaren gebruikers.

Menu	Instelling	Pag.
Bijwerken	Firmware-update uitvoeren
Logbestand	In het logbestand kan worden gezocht volgens bepaalde criteria, bv. alarm, uitzondering, bediening of informatie van opname of informatie (S.M.A.R.T. status van de harde schijf)	43
Standaard	Systeemreset	44

Menu	Instelling	Pag.
Configuratie	Instellingen exporteren of importeren	44
Informatie	Apparaatinformatie (serienummer, firmwarestatus etc.)	44

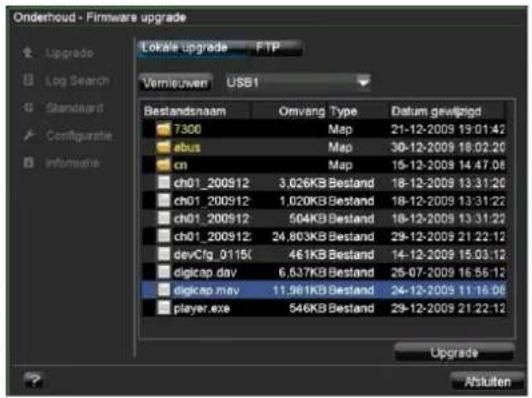

Apparaat bijwerken

Opmerking

Een update kan worden uitgevoerd vanaf een USB-medium, via het netwerk of via FTP.

• Kopieer het bestand voor de update met de extensie *.mav naar de hoofdmap van een USB-stick.

• Sluit de USB-stick aan op één van de USB-aansluitingen van de recorder.

• Selecteer de USB-aansluiting, klik eventueel op vernieuwen.

• Selecteer het updatebestand en klik op de knop Upgrade.
• Wacht tot het systeem opnieuw wordt gestart.
• Controleer de nieuwe firmwareversie in het menu Onderhoud/Informatie.

Opmerking

• Update via FTP verloopt op dezelfde manier als hierboven beschreven, de PC moet zich in hetzelfde lokale netwerk bevinden!
• Configureer een PC als FTP-server.
  • Voer het IP-adres van de FTP-serverin.

Logbestand doorzoeken

i Opmerking

Het zoeken naar gebeurtenissen kan aan de hand van de volgende types/gebeurtenissen/parameters worden uitgevoerd:

• Alles
• Alarm
• Uitzondering
• Bediening
• Informatie

Type	Neventype/subparameters
Alle	-
Alarm	AllesAlarmingang/-uitgangBewegingsdetectie gestart/gestoptManipulatiedetectie gestart/gestopt
Uitzondering	AllesVerlies van videosignaalVideosignaal uitzonderingInlogfoutHarde schijf volStoring harde schijfIP-adresconflictNetwerkverbinding onderbrokenOpslag van gegevens misluktVerbinding met IP-camera misluktIP-adresconflict met IP-camera

Type	Neventype/subparameters
Bediening	AllesInschakelenAfsluitenOnregelmatig afsluitenLokale herstartLokaak in/-uitloggenLokale instellingenUSBLokale opname gestart/gestoptLokale PZ besturingLokaal bestand vergrendeldEtc.
Informatie	AllesInformatie harde schijfHarde schijf S.M.A.R.T.Opname startenOpname stoppenVerlopen opname wissenInformatie netwerk HDD

1. Kies de gebeurtenis waar u in het logbestand naar wilt zoeken en kies een subparameter.

2. Voer datum en tijd in bij start- en stoptijd en klik op Zoeken.

3. Het resultaat wordt als volgt weergegeven:

Hood/type	Starttijd	Subtype	Parameters
○ Informatie	31-12-2009 00:59:48	Opname starten	N/A
T Bewerking	31-12-2009 00:59:50	Lokaal inloggen	N/A
○ Informatie	31-12-2009 01:59:39	HDD S.M.A.R.T	N/A
○ Informatie	31-12-2009 02:59:41	HDD S.M.A.R.T	N/A
○ Informatie	31-12-2009 03:59:43	HDD S.M.A.R.T	N/A
○ Informatie	31-12-2009 04:59:45	HDD S.M.A.R.T	N/A
○ Informatie	31-12-2009 05:59:47	HDD S.M.A.R.T	N/A
○ Informatie	31-12-2009 06:59:49	HDD S.M.A.R.T	N/A
○ Informatie	31-12-2009 07:59:51	HDD S.M.A.R.T	N/A
○ Informatie	31-12-2009 08:59:53	HDD S.M.A.R.T	N/A
T Bewerking	31-12-2009 09:49:22	Lokaal afspelen op tijd	N/A
T Bewerking	31-12-2009 09:49:52	Lokaal afspelen op tijd	N/A
T Bewerking	31-12-2009 09:50:27	Lokaal afspelen op tijd	N/A
T Bewerking	31-12-2009 09:50:38	Lokaal afspelen op tijd	N/A
T Bewerking	31-12-2009 09:51:34	Inloggen op afstand	N/A
T Bewerking	31-12-2009 09:51:34	Parameterinstellingen op IP camera
T Bewerking	31-12-2009 09:51:34	Parameterinstellingen op Apparaat
T Bewerking	31-12-2009 09:51:34	Parameterinstellingen op Apparaat

• Klik op Details voor gedetailleerde informatie.
• Klik op Afspelen wanneer u de opname bij de gebeurtenis wilt afspelen.
• Klik op Export om het logbestand te kopieren naar een USB-medium.

Systeemreset uitvoeren

Opmerking

Bij deze optie worden de fabrieksinstellingen hersteld (reset).

Waarschuwing

Alle instellingen die u sinds ingebruikname heeft geconfigureerd (camera's, opname-instellingen, PTZ, alarminstellingen etc.) zullen worden gewist! Voorkom verlies van gegevens door de instellingen vooraf op te slaan. Nadat het systeemherstel is uitgevoerd, kunt u deze instellingen weer inlezen.

Configuratie im-/exporteren

Opmerking

De configuratiebestanden bevatten alle instellingen van de recorder die u na de eerste ingebruikname heeft geconfigureerd. Deze bestanden kunnen op een USB-medium worden opgeslagen. Hiermee kunt u een tweede recorder configureren met identieke instellingen.

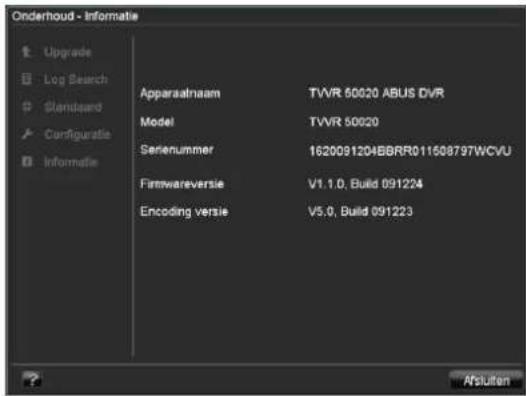

Informatie

Opmerking

In het menu Informatie worden de technische gegevens van de recorder weergegeven. Dit kan van belang zijn wanneer u vragen heeft aan de technische ondersteuning.

Afsluiten

Opmerking

• Kies Vergrendelen om het bedieningsmenu te blokkeren.
• Kies Afsluiten om de recorder uit te schakelen.
• Kies Herstarten, om het systeem opnieuw te booten (uit- en weer inschakelen)

Zie ook pagina 15

Netwerk

Algemeen

De correcte netwerkinstellingen zijn absoluut noodzakelijk wanneer u

- de recorder en de bewaking via uw browser wilt bedienen.

Opmerking

Lees voor de configuratie van de recorder de volgende algemene opmerkingen.

Een netwerk is een systeem waarbij minimaal twee netwerkcompatibele apparaten zijn gekoppeld.

Soorten gegevensoverdracht:

• kabelgebonden netwerken (bv. CAT5 kabel),
• draadloze netwerken (WLAN) en
• andere transmissiemogelijkheden (Powerline).

Alle systemen bezitten kenmerkende gemeenschappelijke eigenschappen maar zijn in diverse opzichten ook verschillend.

Begrippen

Hierbij een overzicht van de begrippen die van belang zijn voor gebruik van de apparatuur in netwerken.

Parameters	Instelling
IP-adres	Een IP-adres is het unieke adres van een netwerkapparaat binnen het netwerk.Dit adres mag binnen een netwerk slechts één enkele keer voorkomen. Er zijn bepaalde adresreeksen gereserveerd voor openbare netwerken zoals bv. het Internet.
Privé adresreeks	bv. 10.0.0.0 - 10.255.255.255, Subnetmasker 255.0.0.0172.16.0.0 - 172.31.255.255Subnetmasker 255.255.0.0192.168.0.0 - 192.168.255.255Subnetmasker 255.255.255.0
Subnetmasker	Een bitmasker dat wordt gebruikt om beslissingen resp. toewijzingen bij de routing uit te voeren.In thuisnetwerken is dit standaard 255.255.255.0.
Gateway	Netwerkapparaat binnen een netwerk dat alle netwerkapparatuur toegang geeft tot internet, bv. de computer die is aangesloten op de DSL modem en meestal de router resp. het access point vormt binnen het netwerk.

Parameters	Instelling
Nameserver	Ook DNS (Domain Name Server) zorgt er voor dat bij een internetadres resp. URL (bv. www.google.nl) het unieke IP-adres wordt gezocht.Wanneer een domeinnaam in de adresbalk van de browser wordt ingevoerd, zoekt de DNS het juiste IP-adres van de server en stuurt de aanvragen aan die server door.Hier kan het IP-adres van de DNS-server van de provider worden ingevoerd. Het is echter meestal voldoende om het IP-adres van de gateway op te geven. Deze stuurt de aanvragen dan automatisch door naar de DNS-server van de provider.
DHCP	De DHCP-server wijst automatisch een IP-adres, het subnetmasker, de gateway en de DNS toe aan de netwerkapparatuur.DHCP's zijn aanwezig in de meeste moderne routers. De DHCP service moet apart worden ingesteld resp. ingeschakeld. Voor verdere informatie kunt u de betreffende handleiding(en) raadplegen.Opmerking:Wanneer u gelijktijdig gebruik maakt van vaste IP-adressen en een DHCP-server, moet u er op letten dat de vaste IP-adressen buiten de adresreeks van de DHCP-server liggen omdat er anders adresconflicten kunnen ontstaan.
Poort	Een poort is een interface waarover verschillende programma's met elkaar communiceren. Bepaalde poorten zijn vast toegewezen (21: Telnet, 23: FTP), andere poorten kunnen vrij worden gekozen. Poorten zijn relevant bij verschillende toepassingen, bv. bij externe toegang naar de recorder via een browser.
MAC gebruiker	Het MAC-adres (Media-Access-Control, ook Ethernet-ID genoemd) is het unieke hardware-adres van de netwerkkaart.Dit adres dient voor de eenduidige identificatie van een apparaat binnen een netwerk.

Opbouw van het netwerk

De recorder moet met een CAT5 kabel fysiek worden aangesloten op het netwerk, zie Aansluitingen pagina 3.

Opmerking

Neem s.v.p. de handleidingen en instructie van de netwerkapparatuur in acht.

Het is mogelijk om meerdere Switches / Routers / Access-Points met elkaar te verbinden. Een firewall of nadere beveiligingssoftware kan van invloed zijn op het netwerk.

Waarschuwing

Bij gebruik van een router zin de netwerkclients, dus ook de recorder, verbonden met internet. Dit geldt echter ook omgekeerd.

Er moeten absoluut veiligheidsmaatregelen worden genomen (zoals bv. gebruik maken van een firewall, regelmatig het wachtwoord wijzigen, standaardpoorten wijzigen) om ongewenste toegang van buitenaf te verhinderen!

Netwerkconfiguratie

De recorder moet via Systeeminstellingen en Netwerkinstellingen worden geconfigureerd.

Parameters	Instelling
NIC type	Kies hier de transmissiesnelheid van de ingebouwde netwerkkaart.Tip: 10M/100M
DHCP status	Vink deze checkbox aan wanneer de IP-adressen in het netwerk automatisch worden toegewezen via DHCP.DHCP actief: de volgende velden kunnen niet worden gewijzigd omdat deze parameters via DHCP worden ingesteld.Opmerking:Wanneer u de IP-adressen handmatig wilt toewijzen, dient u er op te letten dat DHCP niet is ingeschakeld (geen vinkje in de checkbox).
IP-adres	Adres van het apparaat binnen het netwerk wanneer het adres handmatig wordt toegewezen
Subnetmasker	Normaal is dit 255.255.255.0
Standaard gateway	Het adres van de gateway voor internettoegang
Primaire DNS-server	Adres van de Domain Name Servers, meestal het IP-adres van de gateway
Alternatieve DNS-server	IP-adres van de secundaire DNS-server
MAC-adres	Hardware-adres van de ingebouwde netwerkkaart

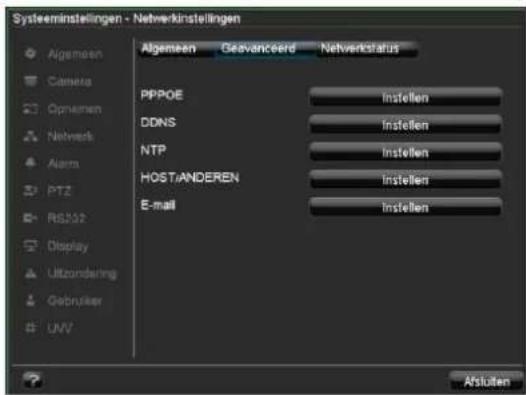

Geavanceerde netwerkconfiguratie

Op de tab Geavanceerd kunnen verdere parameters voor de netwerkconfiguratie worden ingesteld.

Parameters	Instelling
PPPOE	PPPOE wordt gebruikt bij ADSL aansluiting en bij gebruik van een modem.Klik op Instellen om de toegangsgegevens (gebruikersnaam, wachtwoord) voor uw provider in te voeren.
DDNS	Server voor het Dynamische Domain-Name systeem. Beheer voor het bijwerken van hostnamen resp. DNS vermeldingen.
NTP	Network Time ProtocolServer voor het synchroniseren van de tijd
Host/anderen	Communicatie en HTTP-poort.
E-mail	Specificeer hier de e-mailinstellingen voor het verzenden van e-mails in geval van alarm

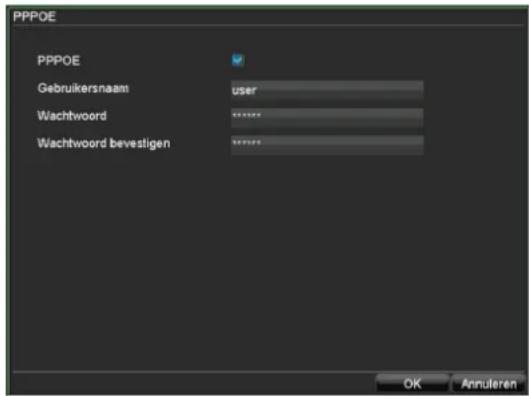

PPPOE handmatig instellen

1. Vink de checkbox PPPOE aan en voer de gebruikersnaam (voor internettoegang) en het wachtwoord in en bevestig het wachtwoord.
2. Bevestig de instellingen met OK.

DDNS handmatig instellen

1. Om gebruik te kunnen maken van de ABUS DDNS functies, moet u eerst een account aanmaken op www.eytronserver.com. Zie hiervoor de veelgestelde vragen op onze website.
2. Vink de checkbox DDNS aan, kies als DDNS type "ABUS DDNS" en voer in het veld "Serveradres" het IP-adres "www.eytronserver.com" of "62.153.88.107" in.
3. Bevestig de instellingen met OK. Het IP-adres van uw internetverbinding wordt nu elke minuut op de server geactualiseerd.

NTP handmatig instellen

Opmerking

De recorder kan de tijd synchroniseren met een externe server. Op internet zijn hiervoor meerdere serveradresen beschikbaar.

1. Vink de checkbox NTP aan en geef het interval aan voor de synchronisatie. Geef het IP-adres van de NTP-server en de NTP-poort op.
2. Bevestig de instellingen met OK.

Host anderen Host-PC instellen

Parameter	Instellingen
Alarm Host IP	Niet actief
Alarm host-poort	Niet actief
Serverpoort	Poort voor datacommunicatie
HTTP-poort	Poort voor webserver
Multicast IP	Om het dataverkeer terug te brengen, kunt u een Multicast IP invoeren. Het IP-adres moet overeenstemmen met het IP-adres van de pc met de CMS-software.
MTU	Beschrijft de maximale omvang van de grootste protocoldata.

Opmerking

Serverpoort 8000 en HTTP-poort 80 zijn de standaardpoorten voor clients op afstand en toegang op afstand via de internetbrowser.

E-mailadres instellen

In geval van alarm kan de recorder een melding verzenden via e-mail. Voer hier de e-mailconfiguratie in.

Parameters	Instelling
Server authenticatie	Vink de checkbox aan wanneer de aanmelding verloopt via de server van de internet provider
Gebruikersnaam	E-mailaccount bij de provider
Wachtwoord	Wachtwoord waarmee het e-mailaccount is beveiligd
SMTP server	Adres van de SMTP server van de provider
Van naam	Naam van de afzender
Van e-mailadres	Het e-mailadres dat bij dit account hoort
Kies ontvangers	Kies drie mogelijke ontvangers die de e-mail moeten ontvangen
Aan naam	Geef hier de naam van de ontvanger op
Aan e-mailadres	Geef hier het e-mailadres van de ontvanger op
Tab Geavanceerd	Instelling
Bijgevoegd JPEG bestand	Vink de checkbox aan wanneer er bij de e-mail opnamen van de camera als afbeeldingsbestand moeten worden meegezonden
Interval	Kies tussen de 2 en 5 seconden afstand tussen de verschillende opnamen
SMTP-poort	Geef de SMTP-poort op (standaard: 80)
SSL	Vink de checkbox aan om de e-mail codering in te schakelen

1. Geeft de parameters van het e-mailbericht op.
2. Klik vervolgens op Test om een test e-mail te verzenden.

i Opmerking

De recorder verstuurt nu een e-mail aan de ingestelde ontvanger.

Wanneer deze e-mail niet bij de ontvanger arriveert, dient u de instellingen te controleren en eventueel te corrigeren Controleer eventueel de instellingen van het spamfilter van uw e-mail programma.

Netwerkstatus

Klik op de tab Netwerkstatus voor een overzicht van de huidige netwerkconfiguratie.

Parameters	Instelling
DHCP status	Wanneer DHCP is ingeschakeld worden de betreffende parameters weergegeven. Wanneer DHCP niet is ingeschakeld, verschijnt N/A.
PPPOE status	Geeft bij handmatige instellingen aan of er verbinding met internet is. Daarnaast wordt het IP-adres, het subnetmasker en de opgegeven standaardgateway weergegeven.Opmerking: wanneer u gebruik maakt van een router die is ingesteld als gateway/DSL-modem, worden de PPPOE instellingen van de router gebruikt. In dit geval verschijnt er N/A.

Alarminstellingen

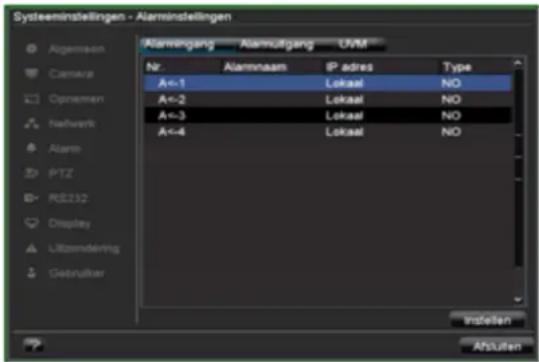

Alarminstellingen overzicht

Bij de alarminstellingen wordt het soort camerabewaking ingesteld en wordt de reactie van de recorder bepaald bv. bij bewegingsdetectie of verlies van het videosignaal.

- Open het menu Instellingen en klik links in het overzicht op Alarm.

In het overzicht ziet u de mogelijke alarmmelders waarvan de signalen via de bijbehorende alarmingangen worden beheerd.

Alarmingang

1. Kies een alarmmelder door de regel te markeren en klik vervolgens op Instellen.

Parameters	Instelling
Alarmingang	Kies de alarmingang om de instellingen te configureren.
Alarmnaam	Geef een duidelijke beschrijving, bv. deurcontact magazijn
Type	N.O.: circuit normaal geopendN.C.: circuit normaal gesloten

Parameters	Instelling
Instellingen	Vink de checkbox aan om uitzonderingen en instellingen voor de melding te configureren.
PTZ camera	Toewijzing van de PTZ camera aan de camera-ingang
Preset bewaking patroon	Checkbox aan-/uitvinken Preset, bewaking (rondgang) resp. patroon kiezen uit het uitklapmenu.
Kopiëren naar	Instelling kopiëren

1. Wijs de alarmingang toe uit het uitklapmenu.
2. Geef de alarmnaam op.
3. Kies het type signaalgever uit het uitklapmenu:

• N.O. : activeert het alarm bij sluiten

• N.C.: activeert het alarm bij openen

1. Vink de checkbox Instellingen aan en klik op Toepassen.

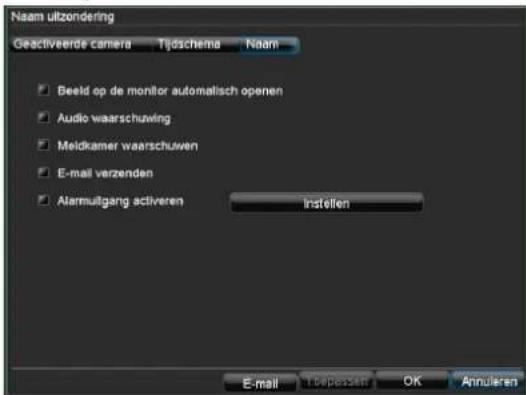

Leder alarm dat wordt getriggerd kan individueel worden afgehandeld.

Naam:

Geactiveerde camera:

Parameters	Instelling
Beeld op de monitor automatisch openen	Op de monitor verschijnt een pop-up
Audio waarschuwing	Het toestel geeft meermaals een waarschuwingssignaal
Meldkamer waarschuwen	Stuurt een alarmsignaal naar een pc met de ABUS CMS-software. De software moet hiervoor gestart zijn en de recorder moet daar in de bewakingsmodus zijn.
E-mail verzenden	Er wordt een e-mail naar een gespecificeerd mailadres gestuurd. Zie p. 48
Alarmuitgang activeren	zie p. 52

Tijdschema:

Hier kunt u de periode ingeven wanneer de alarm ingang kan worden afgehandeld

Parameters	Instelling
Opnemen	Hier kunt u kiezen welke camera's door het activeren van de alarmingang opgenomen moeten worden.
Schema inschakelen	Hier kunt u kiezen voor welke camera's u het tijdschema wilt activeren. Hebt u bijv. de ABUS IP alarmmodule ingelezen, dan kunt u de Secvest key gebruiken om bij het verlaten van het object de bewakingsmodus in de recorder te activeren. De in het tijdschema opgeslagen opnamemodus (duur, bewegingsherkenning, alarm) wordt dan gebruikt. U kunt hiermee een van het tijdschema onafhankelijk activering van de recorder weergeven en foute alarmen vermijden.Zorg ervoor dat het tijdschema in het begin niet geactiveerd is, opdat het bij het activeren niet uitgeschakeld wordt.

Relaisuitgang

1. Klik in het menu Alarminstellingen op Relaisuitgang.

Parameters	Instelling
Nummer alarmuitgang	Kies de relaisuitgang om de instellingen te configureren
Alarmnaam	Geef een duidelijke beschrijving, bv. sirene magazijn
Duur	Duur van het ingeschakelde alarm
Tijdschema	Onafhankelijke besturing van de relaisuitgang
Kopiëren naar	Instelling kopiëren

1. Wijs de alarmuitgang toe uit het uitklapmenu.
2. Geef de alarmnaam op.
3. Geef in het uitklapmenu de vertraging op tussen de alarmmelding en de signaaluitvoer naar het relais.
4. Kies de dag en voer een tijdschema in, zie pagina 38.
5. Kopieer, indien gewenst, de instellingen naar andere alarmuitgangen wanneer de parameters identiek zijn.

Opmerking

Wanneer er gebruik wordt gemaakt van een netwerkcamera, moet deze correct zijn ingesteld en moet er netwerktoegang mogelijk zijn.

Zie de opmerkingen over Handmatig alarm op pagina 33.

IP-alarmmodule

Hier kunt u tot drie ABUS IP alarmmodules (CASA10010) toevoegen. Na een succesvolle verbinding via het netwerk, worden telkens 2 alarmin- en uitgangen in de tabbladen "Alarmmelder" en "Relaisuitgang" toegevoegd.

De afkortingen van de ingangen luiden

U1<-1 / U1<-2, van de uitgangen U1->1 / U1->2.

Klik op "Toevoegen" om een ABUS IP alarmmodule te configureren.

Parameter	Instelling
UVM nam	Hier kunt u een ondubbelzinnige benaming voor de IP-alarmmodule opslaan.
IP adres	Voer hier het IP-adres van de IP-alarmmodule in.
Poort beheren	Voer hier de poort (standaardwaarde 8000) van de IP-alarmmodule in.
Admin naam	Voer hier de gebruikersnaam (moet adm.-rechten bezitten) van de IP-alarmmodule in.
Wachthoord beheerder	Voer het paswoord bij de hierboven aangegeven gebruiker in.

Na een succesvolle verbinding zijn er twee virtuele alarm in- en uitgangen toegevoegd. Deze kunnen alleen worden geschakeld door het netwerk.

Opmerking

Verwijs a.u.b. naar de homepage (www.abus-sc.com) voor verdere installatie instructies. U vindt deze in de download omgeving van de ABUS IP alarm module (CASA10000).

Oplossen van storingen

Lees de onderstaande instructies en opmerkingen door om de mogelijke oorzaak voor een storing vast te stellen voordat u contact opneemt met de technische ondersteuning.

Storing	Oorzaak	Oplossing
Geen stroom.	Netkabel is niet aangesloten.	Netkabel goed op het stopcontact aansluiten.
	Netschakelaar staat OFF.	Netschakelaar op ON zetten.
	Geen spanning op het stopcontact.	Evt. ter controle een ander apparaat op dit stopcontact aansluiten.
Geen beeld.	Het beeldscherm is niet ingesteld op ontvangst .	Stel de juiste videomodus in totdat er een beeld van de recorder verschijnt.
	Videokabel niet correct aangesloten.	Videokabel correct aansluiten.
	Aangesloten monitor is uitgeschakeld.	Monitor inschakelen.
Beelden van de camera in zwart/wit en onscherp hoewel er een kleurencamera is geïnstalleerd.	Wanneer er bij het starten van de recorder geen camera's zijn aangesloten, wordt de recorder automatisch in de NTSC modus geschakeld. Wanneer en nu PAL camera's worden aangesloten, worden deze in zwart/wit en onscherp weergegeven.	Sluit de camera's aan voordat u de recorder inschakelt. De recorder herkent automatisch of er een PAL of een NTSC signaal aanwezig is en schakelt over naar de juiste modus. De modus kan worden ingesteld, zie pagina 36.
Geen geluid.	Audiokabels zijn niet correct aangesloten.	Audiokabels correct aansluiten.
	Via de audiokabels aangesloten apparatuur niet ingeschakeld.	Via de audiokabel aangesloten apparatuur niet ingeschakeld.
	Audiokabel beschadigd.	Kabel vervangen.
Harde schijf werkt niet.	Verbindingskabels zijn niet correct aangesloten.	Kabels correct aansluiten.
	Harde schijf defect of niet compatibel.	Harde schijf vervangen door een juiste versie.
USB-aansluiting werkt niet.	Apparaat wordt niet ondersteund.	Ondersteund USB-apparaat aansluiten, USB2.0.
	Er wordt een USB-hub gebruikt.	USB-apparaat direct aansluiten.
Geen netwerktoegang.	Netwerkkabel los.	Netwerkkabel aansluiten.
	Netwerkinstellingen (DHCP, IP-adres etc.) niet correct.	Netwerkinstellingen controleren en evt. corrigeren, zie pag. 46.
Afstandsbediening werkt niet.	Batterijen verkeerd geplaatst (polariteit, +,-) of leeg.	Vervang de batterijen door nieuwe. Om de recorder met de afstandsbediening te bedienen moet de afstandsbediening op de recorder worden gericht.
	Afstandsbediening is te ver van de recorder verwijderd.	Gebruik de afstandsbediening op een afstand van maximaal 7 meter.
	Er is een obstakel tussen de afstandsbediening en de recorder.	Verwijder het obstakel.
	Te sterke verlichting of TL-buizen.	Sterke invloed van TL-buizen voorkomen.
Opnemen niet mogelijk.	Geen HDD resp. HDD niet geïinitialiseerd.	Harde schijf inbouwen en initialiseren.
Recorder schakelt plotseling uit.	De temperatuur in de recorder is te hoog.	Maak de recorder schoon resp. verwijder alle voorwerpen die de ventilatie kunnen beperken.

Recorder reinigen en onderhouden

Opmerking

• De recorder is onderhoudsvrij
• Bescherm de recorder tegen stof, vuil en vocht

Index

Aansluitingen 13

Adresreeks 45

Afsluiten 15, 44

Afspelen

uitgebreid zoeken op gebeurtenis 24

Afstandsbediening 4, 14

Alarm 22, 43, 50

Alarmingang 50

Alarmuitgang 38, 52

Audio waarschuwing 38

Authenticatie 48

Automatisch schakelen 19

Batterijen 58

Bedieningselementen 13

Beeldfrequentie 21

Weerggave 23

Beeldschermtoetsenbord 15

Beheerder 40

Besturingstoetsen 23, 24

Pop-up menu PTZ 25

PTZ 25

Bewegingsdetectie 22, 37

Bijwerken 42

Camera

instellingen 37

Netwerkcamera instellen 39

Zones instellen 38

Zones tijdschema, meldingen 38

Camera-uitgang

instellen 20

Cameraweergave

weergaven 18

Configuratie 44

DDNS 47

Detectie verlies videosignaal 37

DHCP status 45

DST Bias 37

Email 38, 51

E-mail 48

Encoding 21

FTP 42

FTP-server 42

Gateway 45

Gebruikers 40

Handmatig alarm 33

Handmatige opname 30

Harde schijf 61

Alarm 35

Capaciteit 57

initialiseren 34

Parameters 34

Veiligheid 61

HDD

instellen 34

Status 35

HDD instellingen 33

Herstarten 44

Hoofdmenu 18, 29

Host-PC 48

Informatie 44

Inschakelen 15

Installatie-assistent 16

Instellingen 29

algemene 36

Camera 37

IP-adres 45

Leveringsomvang 12

Live weergave 18

Live weergaven

Instellingen 20

Logbestand

Alarm 43

MAC gebruiker 45

MAC-adres 40

Manipulatiedetectie 37

Meldkamer 38

Menu

Instellingen 36

Menu Algemene instellingen 36

Muis

Pop-up menu 18

Muisbediening 14

N.C. 50

N.O. 50

Na-alarm 21

Nameserver 45

Netwerk 45

Configuratie 46

E-mail 48

geavanceerde configuratie 46

Status 49

Netwerkcamera 39

Netwerkstatus 49

NTP 47

Onderhoud 42

Update 42

Opname

geavanceerde instellingen 21

Handmatig 22

Tijdschema 21

Opnemen

Instellingen 21

Opslagcapaciteit 57

Overzicht 3, 29

Plaatsing 10

Poort 45

Pop-up menu 18

PPPOE 47

Preset 25, 50

Privé-zone 38

Privé-zones 37

PTZ 18

Instellingen 26

Patroon 25

Patroon instellingen 28

Preset 25

Presetinstellingen 26

Rondgang 25

Rondganginstellingen 27

PTZ camera 50

PTZ-besturing 25

Relaisuitgang 52

Remote alarm 48

Reset 44

Resolutie 21

RS232 39

SMTP 48

Standaard gateway 46

Statussymbolen 18

Stream 21

Subnetmasker 45

Symbolen 9

synchroniseren 47

Systeeminstellingen 36

Systeemtijd 36

Tijdschema 38

Tijdzone 36

Toestemmingen 41

Uitschakelen 15

Uitzonderingen 38

Afspelen 24

Verwijderen 58

VGA resolutie 36

Video exporteren 32

Videokwaliteit 21

Videonorm 36

Video-uitgang 20

Voor alarm 21

Waarschuwing 40

Wachtwoord 36, 40

Wachtwoord beheerder 8, 16

Warnsignal 51

Weergave 18, 23

Besturingstoetsen 23

Zoeken op gebeurtenis 23

Zoeken naar een gebeurtenis 30

Zoeken op gebeurtenis

Parameters 30

Resultaat 31

Zones 38

Zoom 19

Technische gegevens

Technische wijzigingen en fouten voorbehouden. De afmetingen zijn benaderingen

Namen van genoemde bedrijven of instellingen zijn handelsmerken of geregistreerde handelsmerken van de resp. eigenaren

HDD-opslagcapaciteit

De benodigde opslagcapaciteit voor opname en bewaking is, naast de fysieke opslagcapaciteit van de gebruikte harde schijf, afhankelijk van de ingestelde resolutie en de beelfrequentie van de opname.

TVVR20001

Continu-opname, 1x 1 TB harde schijf:

Aantal camera's	Resolutie	BPS	Aanbevolen bitrate	Opnametijd
4	CIF	25	512	41 dagen, 5 uur
4	2CIF	12	512	41 dagen, 5 uur
4	4CIF	6	512	41 dagen, 5 uur

30 dagen continu-opname

Aantal camera's	Resolutie	BPS	Aanbevolen bitrate	Aantal harde schijven
4	CIF	25	512	1 x 1 TB
4	2CIF	12	512	1 x 1 TB
4	4CIF	6	512	1 x 1 TB

Afvoeren

Verwijzing naar de EG-richtlijn voor oude elektrische- en elektronische apparatuur

In verband met de bescherming van het milieu mag deze recorder aan het einde van de levensduur niet worden afgevoerd met het huishoudelijk afval. Dit apparaat kan worden afgevoerd volgens de geldende landelijke richtlijnen. Neem de plaatselijk geldende voorschriften voor de afvoer van deze materialen in acht.

Voer dit apparaat af volgens de EG richtlijn voor elektronisch en elektrotechnisch afval 2002/96/EC - WEEE (Waste Electrical and Electronic Equipment). Bij vragen kunt u contact opnemen met de verantwoordelijke instantie in uw gemeente. Adressen voor het inleveren van uw oude apparatuur krijgt u bv. bij de gemeente, de plaatselijke reinigingsdiensten of bij uw leverancier.

Informatie over de omgang met batterijen

• Plaats de batterijen altijd met de juiste polariteit en probeer niet om de meegeleverde batterijen op te laden. Werp batterijen nooit in open vuur! Gebruik geen verschillende typen batterijen (oude en nieuwe, alkali en koolstof) gelijktijdig. Verwijder de batterijen wanneer u dit apparaat gedurende langere tijd niet gebruikt. Bij onjuist gebruik bestaan gevaar voor explosie en lekkage!
• Denk om het milieu! Lege batterijen horen niet bij het huisvuil maar moeten worden ingeleverd bij een verzamelpunt!
• Let er op dat batterijen niet in handen van kinderen terecht komen. Kinderen kunnen batterijen in de mond steken en inslikken. Dit kan ernstig letsel tot gevolg hebben. Wanneer dit gebeurt, dient u onmiddellijk een arts te raadplegen!

• Normale batterijen mogen niet worden opgeladen, verhit of in open vuur worden geworpen (explosiegevaar).

• Vervang batterijen tijdig wanneer u merkt dat deze zwakker worden.

• Vervang de batterijen altijd allemaal tegelijk en gebruik uitsluitend batterijen van hetzelfde type.

Belangrijk

Lekkende of beschadigde batterijen kunnen bij aanraking bijtende wonden op de handen veroorzaken.

• Gebruik in dit geval de juiste veiligheidshandschoenen.
  ▶ Reinig het batterijvak met een droge doek.

Belangrijke opmerking met betrekking tot het afvoeren van batterijen

In dit product wordt gebruik gemaakt van batterijen waarvoor de Europese richtlijn 2006/66/EG van kracht is en die niet met het normale huishoudelijk afval mogen worden afgevoerd.

Informeer naar de plaatselijk geldende voorschriften met betrekking tot gescheiden inzameling van batterijen.

De juiste afvoer van batterijen helpt schadelijke gevolgen voor milieu en gezondheid te vermijden.

Deze markeringen treft u aan op batterijen die schadelijk stoffen bevatten:

Pb = batterij bevat lood

Cd = batterij bevat cadmium

Hg = batterij bevat kwik

EU-richtlijn 2002/95/EG (RoHS-richtlijn)

Dit apparaat voldoet aan de RoHS-richtlijn

Voldoen aan de RoHS-richtlijn betekent dat het product of component geen van de volgende substanties in een hogere dan de volgende concentratie bevat in homogene materialen, tenzij de substantie deel uitmaakt van een toepassing die van de RoHS-richtlijn is uitgezonderd.

a) 0,1 % lood (naar gewicht),
b) Kwik,
c) Zeswaardig chroom,
d) Polybroombifenylen (PBB) en polybroomdifenylethers (PBDE)
e) 0,01 % cadmium (naar gewicht)

Glossarium

Gebruikte vaktermen

1080i

HDTV beeldsignaal met 1060 pixel en geïnterlinieerde beeldopbouw.

16:9

Beeldverhouding van een breedbeeldmonitor dat is afgeleid van het bioscoopformaat.

720p

HDT beeldsignaal van 1280 x 720 pixel en progressieve beeldopbouw.

RESOLUTIE

Het standaard PAL televisiesysteem geeft TV beeld weer met 576 lijnen met normaal 768 beeldpunten Hoge resolutie TV (HDTV) werkt met minimaal 1280 x 720 beeldpunten.

BEELDDIAGONAAL

Indicatie van de afmetingen van een beeldscherm: de afstand van de linkeronderhoek tot de rechterbovenhoek in inch (") of centimeters (cm).

BROWSER

Programma voor het weergeven van pagina's op het World Wide Web (www, onderdeel van internet).

CIF

"Common Intermediate Format".

Oorspronkelijk bedoeld voor het omrekenen van PAL naar NTSC. CIF komt overeen met een videoresolutie van 352 x 288 pixel, 2 CIF 704 x 288 pixel, 4 CIF 704 x 576 pixel.

CINCH

Veelgebruikte busaansluiting voor analoge of KBOS videosignalen.

DDNS

"Dynamic Domain-Name-System" vermelding.

Netwerkservice die de IP-adressen van de gebruikers in een database bijhoudt en onderhoud.

DHCP status

"Dynamic Host Configuration Protocol".

Netwerkprotocol dat het mogelijk maakt om apparatuur (clients) automatisch aan bestaande netwerken te koppelen. Hierbij wijzen DHCP-servers (zoals bv. internet routers) automatisch het IP-adres, het subnetmasker, de gateway de DNS-server en evt. de WINS-server toe aan de clients. Aan de kant van de client hoeft daarvoor alleen het automatisch verkrijgen van een IP-adres te worden ingeschakeld.

DOMAIN

Domein (naamruimte) voor de identificatie van internetpagina's (bv. www.abus-sc.nl).

DUAL-STREAM

Dualstream is de naam van een transmissiemethode voor video. Er worden gelijktijdig twee streams verzonden, bv. via een netwerk, één stream in hoge en één in lage resolutie. De zgn. "main stream" heeft een 4CIF resolutie, de zgn. "substream" slechts CIF.

DVR

Digitale videorecorder. Een apparaat voor het opnemen van verschillende video- en audiobronnen (analoog en digitaal). De gegevens worden vóór de opname gecomprimeerd en vervolgens op bv. een harde schijf opgeslagen.

KBOS/CVBS

Afkorting voor kleur, beeld, onderdrukking en synchronisatie. De eenvoudigste vorm videosignaal, ook wel "composiet signaal". De beeldkwaliteit is relatief laag.

H.264

(MPEG-4 AVC): standaard voor zeer efficiënte compressie van videosignalen. Wordt onder andere gebruikt bij Blu-ray en videoconferentiesystemen.

HDD

"Hard Disk Drive": harde schijf (gegevensopslag op magnetische schijven).

Digitale opslag in computers of DVR's.

GIGABYTE

Eenheid voor de opslagcapaciteit van opslagmedia (HDD, USB, SD/MMC-geheugenkaarten.

HDVR

Hybride DVR. DVR voor de opnamen van analoge camera's en netwerkcamera's.

http

"Hypertext Transfer Protocol".

Een protocol voor de overdracht van gegevens via netwerken. Voornamelijk gebruikt voor de weergave van internetpagina's in een browser.

INTERLACED

Geïnterlinieerde opbouw van een videobbeeld (TV).

IP-adres

Een adres in een computernetwerk, gebaseerd op het Internet Protocol (IP). Hiermee is het mogelijk om verschillende apparatuur binnen het netwerk te adresseren en op die manier exclusief verbinding te maken.

JPEG

Compressiemethode voor foto's met relatief gering kwaliteitsverlies. De meeste digitale camera's slaan de foto's in het JPEG formaat op.

MPEG

Afkorting voor Moving Picture Experts Group. Het gaat hierbij om een internationale standaard voor het comprimeren van bewegende beelden. Op een DVD zijn de digitale audiosignalen in dit formaat gecomprimeerd en opgenomen.

NTP

"Network Time Protocol"

Een protocol voor het synchroniseren van de tijd via een netwerk. Ook SNTP (Simple Network Time Protocol), dit is een vereenvoudigde versie van het protocol.

NTSC

Standaard voor kleurentelevisie in de VS. Het systeem verschilt op enkele punten van de Europese norm PAL. Een volledig NTSC beeld bestaat bv. uit 480 zichtbare van in totaal 525 lijnen. Er worden per seconde 60 halve beelden weergegeven. In vergelijking met PAL is het systeem gevoeliger voor kleurafwijkingen.

PAL

"Phase Alternating Line". Europese norm voor kleurentelevisie. Er wordt gebruik gemaakt van 576 zichtbare beeldlijnen. Met de lijnen die worden gebruikt voor de stuursignalen bestaat een volledig beeld uit 625 lijnen. Er worden per seconde 50 halve beelden weergegeven. De fase van het kleurensignaal wisselt daarbij van beeldlijn tot beeldlijn.

PANEL

Vakterm voor het inwendige van een vlak beeldscherm (men spreekt dan van LCD of plasma panels).

PC

Een "Personal Computer" kan als terminal op afstand worden gebruikt met de meegeleverde software of met een browser.

PIXEL

"Picture element". Beeldpunt, beeldelement. De kleinste eenheid van een digitaal verzonden of weergegeven beeld.

PIP

"Picture in Picture". Afkorting voor de "Beeld-In-Beeld" functie waarbij op het beeldscherm gelijktijdig twee signaalbronnen worden weergegeven. De tweede signaalbron wordt daarbij over de eerste heen gelegd.

PPPoE

"PPP over Ethernet" (Point-to-Point protocol).

Netwerkprotocol voor het opbouwen van een verbinding via een kieslijn zoals bijvoorbeeld wordt gebruikt bij ADSL aansluitingen.

PROGRESSIVE

Aftasting resp. weergave van een beeld per beeldlijn, in tegenstelling tot de geïnterlinieerde beeldopbouw zoals bij "interlaced".

PTZ

"Pan-Tilt-Zoom".

Draaien, kantelen, zoomen bij gemotoriseerde camera's.

USB

"Universal Serial Bus".

Seriële busaansluiting om bijvoorbeeld opslagmedia bij een draaiende PC aan te sluiten. Maximaal bruikbare transmissiesnelheid bij USB 2.0: ca. 320 Mbit/sec. (ca. 40 MB/sec.).

VGA

"Video Graphics Array". Een bij de PC gebruikelijke interface voor analoge videosignalen. Het gaat hierbij in principe om RGB signalen.

INCH

Een maat voor de beeldschermdiagonaal Een inch (") komt overeen met 2,54 cm. De belangrijkste standaardmaten van 16:9 beeldschermen: 26" (66 cm), 32" (81 cm), 37" (94 cm), 42" (106 cm), 50" (127 cm), 65" (165 cm).

Over de ingebouwde harde schijf

De ingebouwde harde schijf (HDD) is zeer gevoelig. Bedien de recorder volgens de handleiding om storingen van de harde schijf te voorkomen. Belangrijke opnamen moeten worden veiliggesteld op externe media om gegevensverlies te voorkomen.

Opmerking

• De recorder mag tijdens bedrijf niet worden bewogen.
• Vocht in de recorder kan condenseren en de werking van de harde schijf verstoren.
• Verwijder nooit de stekker uit het stopcontact wanneer de recorder is ingeschakeld en onderbreek de stroomtoevoer nooit via de zekeringschakelaar.
• Verplaats de recorder niet meteen na het uitschakelen. Voordat u de recorder verplaatst dient u de volgende stappen te volgen:
• Wacht na de melding OFF (op de display van de recorder) ten minste twee minuten
• Verwijder de stekker uit het stopcontact.
• Verplaats de recorder.
• Bij een stroomstoring terwijl de recorder in bedrijf is kunnen gegevens op de harde schijf verloren gaan. Maak altijd gebruik van een UPS!
• De harde schijf is zeer gevoelig. Onjuiste bediening of een ongeschikte omgeving kan de harde schijf na een bedrijfsduur van enkele jaren beschadigen. Indicaties daarvoor zijn het onverwacht stoppen van de weergave of zichtbare mozaïekeffecten in het beeld. Voor een defect van de harde schijf zijn er mogelijk geen aanwijzingen.
• Bij een defecte harde schijf is het niet mogelijk om opnamen af te spelen. In dit geval moet de harde schijf worden vervangen.

ABUS 4 kanaals combinatie DVR met 8" TFT

TVVR20001

Fabrikant

Deze gebruiksaanwijzing hoort bij dit product.

Er staan belagrijke aanwijzingen in betreffende de ingebruikname en gebruik, ook als u dit product doorgeeft aan derden.

Bewaar deze hendeiding zorgvuldig, zodat u deze later nog eens kunt nalezen!

U vindt een opsomming van de inhoud in de inhoudsopgave met aanduiding van de paginanummers.

Dansk
