GEBRUIKSAANWIJZING TVVR25000 ABUS

Gebruikershandleiding

Versie 1.1

CE

Nederlands

Deze gebruiksaanwijzing hoort bij dit product.

Er staan belangrijke aanwijzingen in betreffende de ingebruikname en gebruik, ook als u dit product doorgeeft aan derden.

Bewaar deze handleiding zorgvuldig, zodat u deze later nog eens kunt nalezen!

U vindt een opsomming van de inhoud in de inhoudsopgave met aanduiding van de paginanummers.

i

Alle documenten kunnen geraadpleegd worden op het Internet onder www.abus-sc.com.

Overzicht recorder

i Zie Systeembediening op pagina 12.

Voorkant

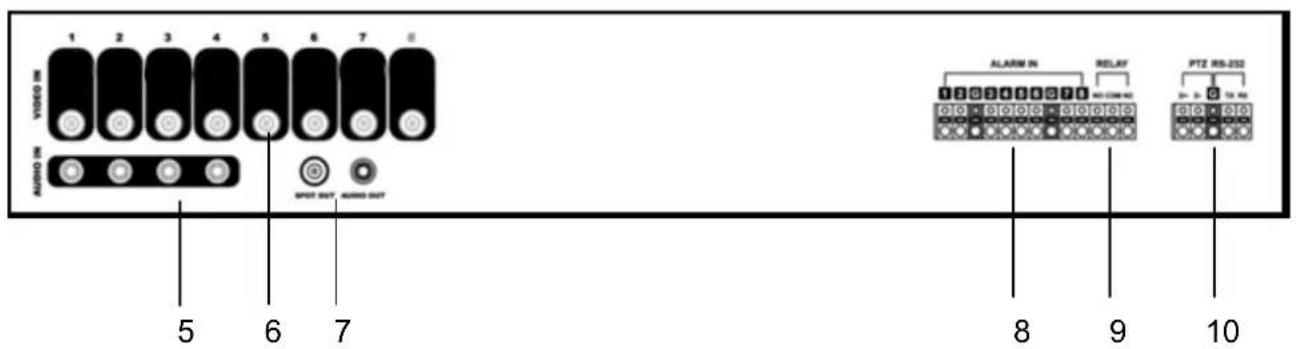

Achterkant

Onderkant / zijkant

i De afbeeldingen tonen de TVVR25010 met 8 kanalen.

Het DVR-model TVVR25000 is gelijkaardig.

Afstandsbediening

Overzicht recorder 3

Handleiding ....7

Voor het starten 7

Installatie van de harde schijf (HDD)....7

De verbindingen tot stand brengen....7

De ingang kiezen 7

Belangrijke informatie omtrent veiligheid....8

Betekenis van de symbolen....8

Correct gebruik ....8

Algemene informatie....8

Voeding....8

Overbelasting / overspanning....9

Kabels 9

Montageplaats / gebruiksomgeving....9

Afstandsbediening 9

Zorg en onderhoud ....10

Accessoires....10

Ingebruikname 10

Kinderen....10

Inleiding 11

Algemene informatie....11

Uitpakken van de recorder....11

Leveringsset....11

Systeembediening ....12

Algemeen....12

Besturingstoetsen aan de voorzijde....12

Aansluitingen 12

Afstandsbediening 13

Muisbediening....13

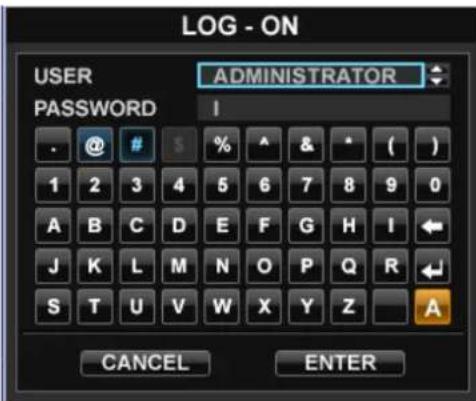

Toetsenbord....14

De recorder uitschakelen en vergrendelen....14

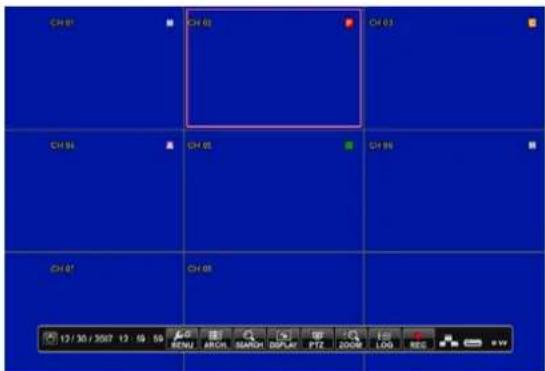

Live-weergave 15

Algemeen....15

Menubalk 15

Menu popup....15

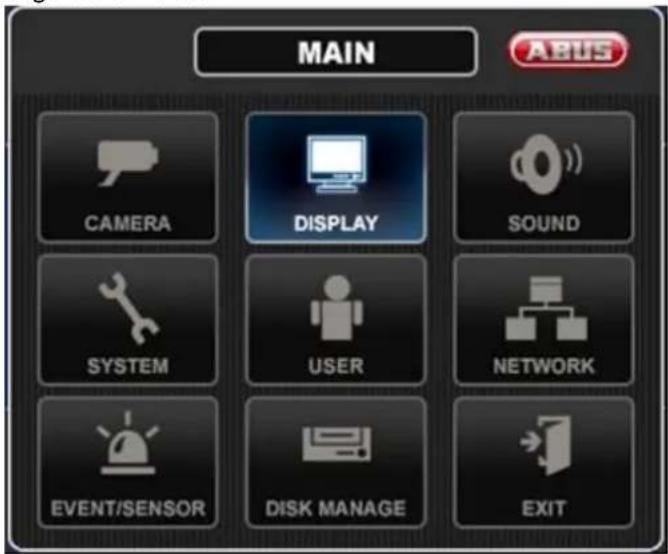

Menu....16

SETUP 16

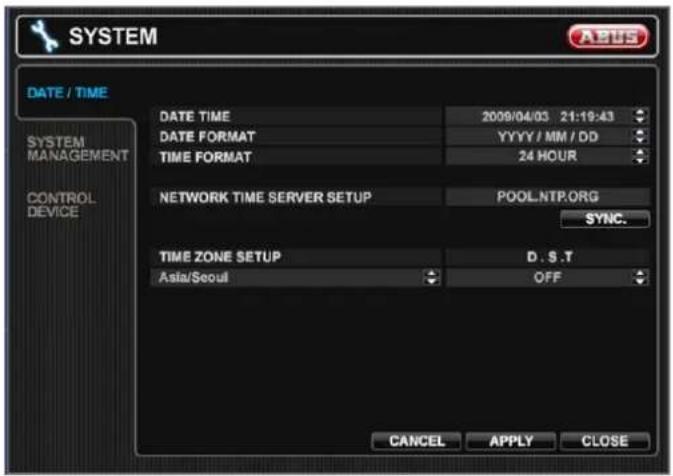

SETUP SYSTEEM....16

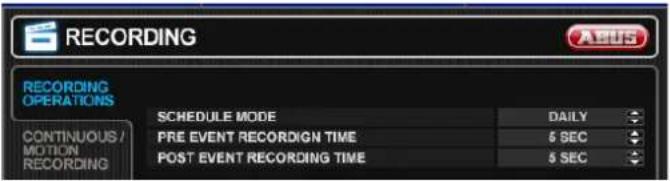

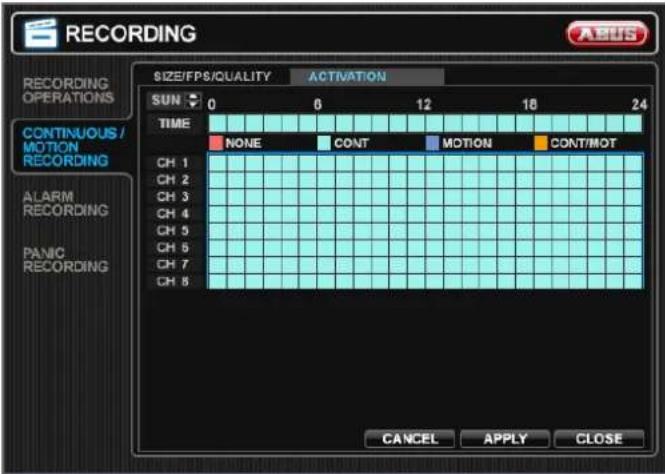

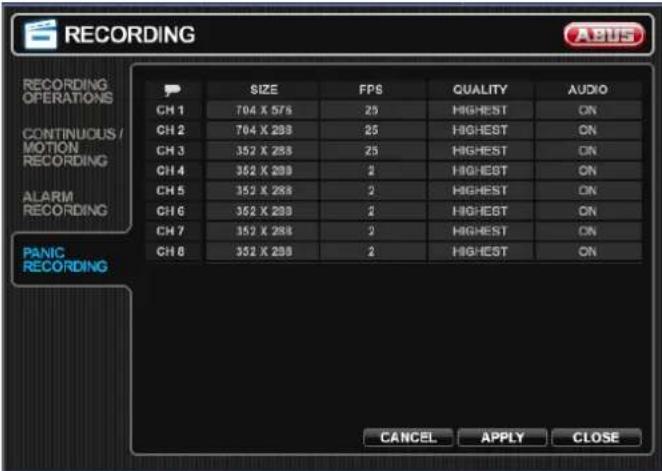

SETUP OPNAME 27

Archivering....29

Zoeken....30

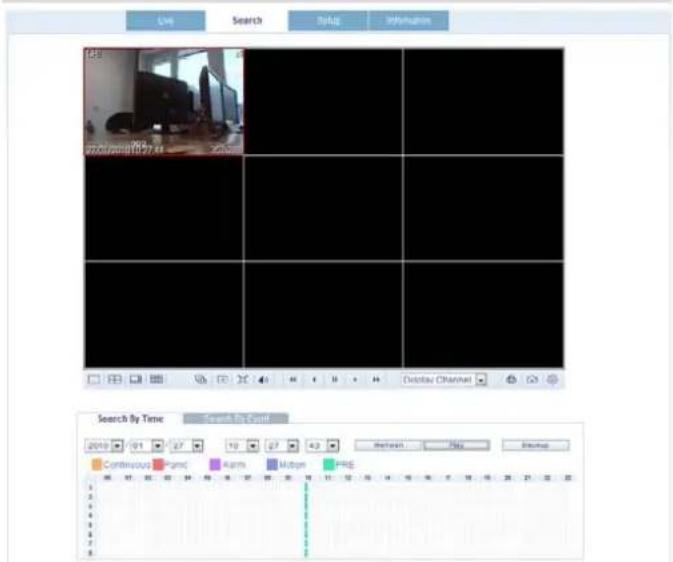

Toegang tot de webserver ....31

Hoe een verbinding tot stand brengen....31

Live-modus 31

Zoekmodus ....32

Zoekmodus 32

Opslagcapaciteit HDD 34

Verwijdering ....35

Contents

Informatie over de EU-richtlijn over afgedankte elektrische en elektronische apparatuur ....35
Informatie over het gebruik van batterijen ....35
Belangrijke informatie over het verwijderen van batterijen....35
Informatie over de Europese RoHS-richtlijn 35

Woordenlijst 36

Overzicht van de gebruikte termen....36

Interne HDD 38

Handleiding

Voor het starten

De volgende voorbereidende stappen moeten uitgevoerd worden:

1. Houd rekening met de algemene informatie, de veiligheidsinformatie en de opmerkingen over de configuratie en aansluiting van de recorder (zie pagina 8).
2. Controleer de inhoud van de verpakking op de volledigheid en eventuele schade.
3. Plaats de batterijen in de afstandsbediening.

Installatie van de harde schijf (HDD)

Waarschuwing

Schakel de recorder uit en ontkoppel het van de elektrische stroomvoorziening.

1. Installeer de HDD door het losschroeven van het HDD-bord aan de achterzijde van de behuizing.
2. Breng eerst de verbinding tot het moederbord tot stand door gebruik te maken van de rode datakabel (smalle connector).
3. Sluit de voedingskabel (brede 5-polige connector) aan.
4. Maak de HDD vast met de geleverde schroeven.
5. Sluit de behuizing.

De verbindingen tot stand brengen

i

Opmerking

Hou rekening met de minimumwaarden tijdens de bekabeling. Plooi de kabel niet.

1. Sluit de analoge camera's met de BNC-aansluitingen 1 tot 16 aan.
2. Sluit de audioverbindingen aan.
3. Sluit de LAN-verbinding met het netwerk aan.
4. Sluit de sensors met de alarmingangen aan.
5. Sluit de muis via de USB-poort aan.
6. Verder kunt u ook een PC aansluiten met een DVI-ingang van de recorder.
7. Sluit de stroomvoorziening terug aan.
8. Schakel de recorder uit door te drukken op de Power-knop aan de voorzijde van de recorder.

De ingang kiezen

U kunt de 19" combo DVR als bewakingssysteem en opnametoestel en tegelijkertijd als PC-monitor gebruiken.

1. Kies tussen DVR en PC-monitor door een toets op de MODE-knop aan de voorkant.
2. Kies vervolgens de ingang door gebruik te maken van de navigatietoetsen en ENTER.
3. U kunt de instellingen van de DVI-ingang aanpassen door een toets op SETUP in de modus DVI.
   U kunt in het menu navigeren door de navigatietoetsen. Om te bevestigen of te kiezen, druk op ENTER of RETURN om het menu te verlaten.
4. Om de rechtstreekse DVR-afbeelding in de modus DVI weer te geven, ga naar het menu setup, kies PIP en verander de optie PIP in On.
5. U kunt in dit menu de positie PIP, kleurcontrole en status kiezen.
6. U kunt op elk moment van modus veranderen door op MODE te toetsen.

Belangrijke informatie omtrent veiligheid

Betekenis van de symbolen

De volgende symbolen worden gebruikt in deze handleiding en op de recorder:

Symbo

ol

Signaalwoor Betekenis

d

Waarschuwin Wijst op een risico voor g beschadigingen of voor de gezondheid.

Waarschuwin Wijst op een risico voor g beschadigingen of voor de gezondheid veroorzaakt door elektrische spanning.

Belangrijk Wijst op een mogelijke schade van toestel/accessoires.

Opmerking Wijst op belangrijke informatie.

De volgende labels worden gebruikt in de tekst:

Betekenis

1. ... Lijst van opdrachten of instructies met een

2. ... bepaalde sequentie in de tekst

- ... Lijst van punten of waarschuwingen met een bepaalde sequentie in de tekst

Correct gebruik

Gebruik de recorder alleen maar voor de toepassing waarvoor het ontworpen en samengesteld is. Elk ander gebruik wordt beschouwd als foutief.

De recorder mag enkel gebruikt worden voor de volgende doeleinden:

- Deze digitale recorder wordt gebruikt in combinatie met aangesloten videosignaalbronnen (Z/W-camera's en kleurencamera's, IP-camera's) en bronnen met video-uitgang (CRT of TFT-monitors) in functie van bewaking van voorwerpen.

i

Opmerking

De opslag van gegevens is onderworpen aan de nationale richtlijnen betreffende de bescherming van gegevens.

Informeer uw klanten tijdens de installatie over het bestaan van deze instructies.

Algemene informatie

Vooraleer u de recorder voor de eerste keer gebruikt, dient u de volgende instructies aandachtig te lezen en houd rekening met alle waarschuwingen, zelfs al bent u vertrouwd met elektrische toestellen.

Waarschuwing

Elke vorm van garantie vervalt bij schadegevallen veroorzaakt door een niet-naleving van de gebruiksinstructies.

We kunnen niet aansprakelijk worden gesteld voor gevolgschade.

Waarschuwing

Wij kunnen niet aansprakelijk gesteld worden voor een materiële of persoonlijke schade veroorzaakt door een verkeerd gebruik of niet-naleving van de veiligheidsinformatie.

Elke vorm van garantie vervalt in dergelijke gevallen.

Bewaar deze handleiding op een veilige plaats met het oog op een toekomstig gebruik.

Indien u de recorder doorgeeft of verkoopt, dient u de handleiding ook mee te geven.

Dit toestel werd ontworpen in overeenstemming met de internationale standaardregels betreffende veiligheid.

Voeding

• Gebruik dit toestel alleen met een stroombron die geschikt is voor de hoofdstroom die weergegeven wordt op het typeplaatje.
• Indien u onzeker bent over de plaats van installatie van de voeding, gelieve uw elektriciteitsmaatschappij te contacteren.

Waarschuwing

Zorg ervoor dat er geen gegevens verloren gaan! Gebruik altijd een UPS met een beveiliging tegen overspanning.

• Ontkoppel de recorder van de stroomvoorziening, vooraleer het onderhoud of de installatie wordt uitgevoerd.
• De schakelaar on/off sluit niet volledig de recorder van de hoofdvoeding af.
• Om de recorder volledig los te koppelen van de hoofdvoeding, moet de stekker uit het stopcontact gehaald worden. Daarvoor moet de recorder zo geplaatst zijn, zodat een ongehinderde en directe toegang tot het stopcontact op ieder moment

voorzien is en de stekker direct kan losgekoppeld worden in noodgevallen.

- Om eventuele brand te vermijden, dient de stekker altijd losgekoppeld worden van het stopcontact, indien de recorder voor langere tijd niet gebruikt wordt. Koppel de recorder los van de hoofdvoeding bij onweer, of gebruik een UPS.

Waarschuwing

Open zelf de recorder nooit! Er bestaat een gevaar voor elektrische schokken! Indien de recorder noodzakelijk dient geopend te worden, raadpleeg bekwaam personeel of uw plaatselijke onderhoudsspecialist.

- De installatie of wijziging van een HDD dient enkel te gebeuren door bekwaam personeel of een plaatselijke onderhoudsspecialist.

Waarschuwing

De installatie van bijkomende uitrustingen of wijzigingen van de recorder annuleren uw waarborg, indien deze niet door bekwaam personeel werden uitgevoerd. Wij raden aan om uw HDD te laten installeren door een onderhoudsspecialist. De garantie vervalt eveneens in geval van een verkeerde installatie van de HDD.

Overbelasting / overspanning

• Vermijdt overbelasting van het stopcontact, verlengkabels en adapters, want deze kunnen leiden tot brand of elektrische schokken.
• Gebruik beveiligingen tegen overspanning om schade door overspanning te voorkomen (bijvoorbeeld bij onweer).

Kabels

• Houdt de kabels altijd vast aan stekker en trek zeker nooit aan de kabel zelf.
• Raak nooit de hoofdkabel aan met natte handen, aangezien dit kan leiden tot kortsluiting of elektrische schokken.
• Plaats nooit de recorder, meubels of andere zware voorwerpen op de kabel. Zorg ervoor dat de kabel niet geknikt is, vooral aan de stekker en stopcontact.
• Knoop nooit de kabel en maak deze niet vast aan andere kabels.
• Alle kabels dienen zo geplaatst te worden, zodat er niet op kan worden gestapt of dat ze geen hindernis vormen.

• Een beschadigde netspanningskabel kan brand of elektrische schokken veroorzaken. Controleer regelmatig de hoofdkabel.

• Wijzig nooit de netspanningskabel of stekker.

• Gebruik geen plugadapters of verlengkabels die niet conform zijn met de geldende veiligheidsnormen, en voer geen wijzingen uit aan de voedingskabels of hoofdkabels.

Montageplaats / gebruiksomgeving

• Plaats de recorder op een vlakke ondergrond en plaats nooit zware voorwerpen op de recorder.
• De recorder is niet ontworpen voor een gebruik in ruimtes met hoge temperaturen of vochtigheid (bijvoorbeeld badkamers), of in de stoffige ruimtes.
• Werktemperatuur en luchtvochtigheid: 0 °C tot 40 °C, maximum 80% relatieve vochtigheid. De recorder mag enkel gebruikt worden in geschikte klimatologische omstandigheden.

Hou rekening met het volgende:

- Er moet op elk moment genoeg verluchting zijn (plaats de recorder niet in een opbergrek, op dikke tapijten, op een bed of op iedere plaats waar de ventilatieopeningen bedekt zijn. Zorg ervoor dat er een marge is van minimum 10 cm aan alle kanten).

- De recorder mag niet blootgesteld worden aan directe warmtebronnen (bijvoorbeeld verwarmingen).

- De recorder mag niet blootgesteld worden aan direct zonlicht of sterk kunstlicht.

- De recorder mag niet geplaatst worden in de buurt van magnetische velden (bijvoorbeeld luidsprekers).

- Open vuur (bijvoorbeeld kaarsen) mogen niet op of naast de recorder geplaatst worden.

- Het contact met spatwater of waterdruppels en andere agressieve vloeistoffen moet vermeden worden.

- De recorder mag niet gebruikt worden in de buurt van water, en mag in geen geval ondergedompeld worden (plaats geen voorwerpen die water bevatten op of naast de recorder, zoals vazen of dranken).

- Vreemde voorwerpen mogen niet in de recorder raken.

- De recorder mag niet worden blootgesteld aan sterke temperatuurverschillen, aangezien dit kan leiden tot condensatie en elektrische kortsluitingen.

- De recorder mag niet worden blootgesteld aan overdreven schokken of vibraties.

Afstandsbediening

- Haal alle batterijen uit de afstandsbediening, indien de afstandsbediening voor een langere periode niet gebruikt zal worden, aangezien deze anders kunnen leiden tot het lekken of beschadigen van de afstandsbediening..

Zorg en onderhoud

Onderhoud is noodzakelijk, als de recorder beschadigd is. Dit betekent schade aan de stekker, netspannigskabel en behuizing, het binnendringen van vloeistoffen of vreemde voorwerpen, het blootstellen aan regen of vochtigheid of als de recorder niet correct werkt of defect is.

• Ontkoppel de recorder van de hoofdvoeding voor het onderhoud (bijvoorbeeld schoonmaken).
• Indien rook zich ontwikkelt of ongewone geluiden of reuken zich voordoen, schakel de recorder direct uit en haal de stekker uit het stopcontact. In dergelijke gevallen mag de recorder niet gebruikt worden tot het door een gekwalificeerde technicus geïnspecteerd werd.

- Onderhoudswerken moeten uitgevoerd worden door gekwalificeerd personeel.

- Open nooit de behuizing van de recorder of van de accessoires. Er bestaat een risico voor fatale beschadigingen door elektrische schokken, wanneer de behuizing wordt geopend.

- Maak de behuizing van de recorder en de afstandsbediening met een vochtig doekje schoon.

- Gebruik geen solventen, white spirit of verdunners, aangezien deze de oppervlakte van de recorder kunnen beschadigen.

- Gebruik de volgende substanties niet:

- Zout water, insecticides, solventen met chloor of zuren (ammoniumchloride) of schuurpoeder.

- Wrijf op de oppervlakte met een katoenen doekje tot deze volledig droog is.

Waarschuwing

De recorder werkt onder gevaarlijke spanningen. De recorder mag alleen geopend worden door erkende specialisten. Alle onderhoudswerken en diensten moeten door erkende ondernemingen uitgevoerd worden. Verkeerde herstellingen kunnen gevaarlijk zijn voor de gebruikers en een risico voor gevaarlijke blessures inhouden.

Accessoires

- Sluit enkel toestellen aan die gepast zijn voor het beoogde doel. Anders kunnen gevaarlijke situaties of beschadigingen zich voordoen met de recorder.

Ingebruikname

• Bekijk alle veiligheid- en gebruiksinstructies, vooraleer de recorder voor de eerste keer gebruikt wordt.
• Open enkel de behuizing om de HDD te installeren.

Waarschuwing

Zorg er tijdens de installatie van de recorder in een bestaand camerabewakingssysteem voor dat alle toestellen ontkoppeld zijn van de stroomvoorziening en van het laagspanningscircuit.

Waarschuwing

Laat, bij twijfelgevallen, een gespecialiseerde technicus de montage, installatie en verbinding van de recorder uitvoeren.

Verkeerde of onprofessionele werkzaamheden aan de hoofdvoeding of privé-installaties brengen u en andere personen in gevaar.

Sluit de installaties aan, zodat de hoofdstroom en het laagspanningscircuit telkens afzonderlijk werken. Deze mogen op geen enkel punt verbonden worden of verbonden worden als gevolg van een storing.

Kinderen

• Verleen kinderen geen toegang tot elektrische apparaten. Laat ze nooit deze toestellen zonder toestemming gebruiken. Kinderen kunnen mogelijke risico's moeilijk inschatten. Kleine onderdelen kunnen gevaarlijk zijn, aangezien deze ingeslikt kunnen worden.
• Houdt de batterijen uit de buurt van kinderen. Haal onmiddellijk medische hulp, indien de batterij ingeslikt is.
• Gelieve het verpakkingsmateriaal uit de buurt van kinderen te houden (verstikkingsgevaar).
• De recorder mag niet gebruikt worden door kinderen. Bij een verkeerd gebruik kunnen kleine elastische deeltjes uitspatten en blessures veroorzaken bij kinderen (bijvoorbeeld gevaar voor de ogen).

Inleiding

Beste klanten,

Wij danken u voor de aankoop van dit product.

Dit product beantwoordt aan de nationale en Europese reglementeringen. De conformiteit ervan werd bewezen, en alle betreffende certificaten zijn op aanvraag beschikbaar bij de fabrikant (www.abus-sc.com).

Om deze toestand te behouden en een veilig gebruik te verzekeren, dient u deze gebruiksinstructies absoluut na te leven!

Lees aandachtig de volledige handleiding vooraleer u het product gebruikt en hou rekening met alle instructies over het gebruik en de veiligheid!

Alle bedrijfsnamen en productbeschrijvingen zijn handelsmerken van de overeenkomstige eigenaar. Alle rechten voorbehouden.

Bij vragen, gelieve uw plaatselijke onderhoudsspecialist of verdeler te raadplegen.

Disclaimer

Deze gebruiksinstructies werden opgesteld met de grootste zorg. Indien u ontbrekende of onvolledige informatie ontdekt, aub ons te contacteren op het adres dat zich aan de achterkant van de handleiding bevindt. ABUS Security-Center GmbH aanvaardt geen enkele aansprakelijkheid voor technische of typografische fouten, en behoudt zich het recht om op ieder moment zonder voorafgaande verwittiging veranderingen aan te brengen aan het product en de gebruiksinstructies. ABUS Security-Center GmbH is niet verantwoordelijk voor directe of indirecte schade toegebracht door de uitrusting, prestaties en gebruik van dit product. Er bestaat tevens geen garantie voor de inhoud van dit document.

Algemene informatie

Opdat de recorder correct gebruikt zou worden, aub de handleiding aandachtig te lezen en deze op een veilige plaats te bewaren met het oog op een later gebruik.

Deze handleiding bevat instructies over het gebruik en onderhoud van de recorder. Aub een erkende specialist te raadplegen, indien de recorder dient hersteld te worden.

Uitpakken van de recorder

Behandel de recorder met extreme zorg, wanneer u dit uitpakt.

Het verpakkingsmateriaal is gemaakt uit recycleerbaar materiaal, en dient dus altijd te worden gerecycleerd.

Wij raden het volgende aan:

Papier, plastic verpakkingen, karton en golfkarton dienen gedeponeerd te worden in de daartoe voorziene recyclagecontainers.

Indien er geen recyclagecontainers in uw omgeving beschikbaar zijn, kunt u dit materiaal met het huisafval weggooien.

Indien de originele verpakking beschadigd is, de recorder te inspecteren. Als de recorder sporen van beschadiging aantoont, het terug te sturen in de originele verpakking en de fabrikant te contacteren.

Leveringsset

• ABUS 19" All-in-One DVR
- Voeding en kabel
- Afstandsbediening
- Software CD
- Handleiding

Systeembediening

Algemeen

U kunt de DVR bedienen door gebruik te maken van:

• Besturingstoetsen aan de voorkant
• Afstandsbediening
• Muis via USB

Besturingstoetsen aan de voorzijde

i Opmerking

Hou rekening met het overzicht op pagina 3.

#	Naam en functie
1	Toetsen 1 – 8Gebruikt om individuele kanalen weer te geven in live-weergave en playback.Gebruikt om numerieke wachtwoorden in te geven voor de verschillende login-schermen.
2	NavigatietoetsenGebruikt om te navigeren in het menu.ENTERToepassen of een item kiezen.RETURNVerlaten of gaan naar het vorige menu.IIPlay / Pause in modus playbackK↔ De snelheid van de weergave verlagen en verhogen
3	MODEKiest tussen modus DVR en ingang DVI.PTZKiest de modus PTZ in de live-weergave.SEARCHToon het menu voor archivering.DISPLAYKiest de verschillende weergavemodussen in live-weergave en playback.ZOOMKiest de modus van de digitale zoom in de live-weergave.SETUPToont het menu setup.
4	PowerSchakelt het systeem aan/uit.

Aansluitingen

i Opmerking

Hou rekening met het overzicht op pagina 3.

#	Naam en functie
5	Uitgangen Audio Cinch
6	Uitgangen BNC voor videosignaal
7	BNC-uitgang van de monitor en spotmonitor
8	Alarmingangen1 – 8: Overeenkomstig kanaalG: Ground
9	RelaisuitgangNO: Normaal openNC: Normaal geslotenG: Ground
10	PTZD+/D-: Verbinden met dataverbinding van de PTZ-cameraRS-232Niet gebruikt.
11	Aansluiting stroomvoorziening
12	DVI-aansluiting om een extern toestel te verbinden, zoals een PC.
13	Ethernet-aansluiting.
14	Poort USB2.0

Afstandsbediening

Opmerking

Hou rekening met het diagram van de afstandsbediening op pagina 4.

#	Naam en functie
15	MODEKlik op de knop om de modus van het multifunctioneel menu weer te geven.
16	SETUPToont de setup van de DVR.
17	ID (Remote ID)Wijzig de ID voor de afstandsbediening, zodat deze overeenkomt met de ID van het systeem. Gebruik de Remote ID, indien u 1 Remote gebruikt voor het besturen van verschillende systemen.Om Remote terug te herstellen tot de standaardinstelling, druk en houdt de toets Remote ID ingedrukt voor 5 seconden, kies vervolgens een nummer en druk op Enter.
18	NAVIGATIETOETSENDruk op de navigatietoetsen om te gaan naar omhoog, omlaag, links en rechts in het systeemen de menu's.PLAYBACK-toetsenGebruik de playback-toetsen voor de functies pause, play, reverse of fast forward in de modus playback.
19	DISPLAYVerandert de display in een enkele weergave, quad-weergave en een weergave op meerdere displays.
20	PTZOvergaan in de modus PTZ.
21	TOETSENVVERGRENDELINGVergrendelt alle toetsen (uitgezonderd de Mode-toets).
22	SEQUENTIEWijzigt de display in de modus sequentie.
23	ZOOMToont één kanaal met de digitale zoom.
24	ARCHIVERENToont het menu voor de archivering.
25	AUDIOSchakelt tussen kanalen voor live audio (kanalen 1-4 allen). Klik op Audio en kies de kanalen 1-4.
26	VOLUMEVerlagen of verhogen van het volume van de camera tijdens het afspelen van de live audio.

27 NUMMERTOETSEN

Worden gebruikt om te wisselen tussen camera's in de modus van de live-weergave.

28 SEARCHOpent het zoekmenu voor de weergave.
29	ENTERDruk om een optie te kiezen in een menu.Druk op PIP weer te geven in de modus van de live-weergave.
30 RETURNOm een menu te verlaten.
31 DVROvergaan in de modus DVR.
32 VGAOvergaan in de modus VGA.
33 POWERDruk op de Power-knop om het scherm van de monitor uit te schakelen.Hou de knop ingedrukt voor 3 seconden om het volledige systeem uit te schakelen.

Muisbediening

Opmerking

De beschrijving verder in deze handleiding gebeurt aan de hand van de muisbediening.

De DVR kan volledig bestuurd worden door de muis via USB. Sluit een muis aan met de USB-poort.

Toets	Functie
Links	Enkele klikEen item kiezen in het menu.DubbelklikVergroten van het gekozen kanaal op volledig scherm.Klikken en slepenSelecteert zones.
Rechts	Enkele klikToont het menu popup.

Toetsenbord

Het toetsenbord verschijnt op het scherm, nadat er op een leeg tekstveld met de muis geklikt werd:

De toetsen hebben dezelfde functie als op een toetsenbord van een computer.

• Om een teken in te geven, klik op de linkermuisknop.
• Om het ingeven van gegevens te beëindigen, druk op Enter.
• Om het teken voor de cursor te wissen, klik op ←.
• Om te veranderen van hoofdletters naar kleine letters en omgekeerd, klik op het gemarkeerde symbool a. De huidige instelling wordt weergegeven boven het toetsenbord.
• Om het ingeven of het veld te verlaten, druk op ESC.

De recorder uitschakelen en vergrendelen

Klik op "Power" in het hoofdmenu.

Het overzicht verschijnt.

• Om de recorder uit te schakelen, kies Power Off en bevestig met het wachtwoord. De recorder wordt uitgeschakeld.

• Druk op geen enkele knop tijdens het uitschakelen.

• Om het systeem te vergrendelen, kies Log Off en bevestig met het wachtwoord. De gebruikerszone is nu vergrendeld en een wachtwoord dient ingevoerd te worden om toegang te krijgen tot het menu.

De recorder inschakelen

- Druk op de knop POWER om de recorder terug in te schakelen.

Live-weergave

Algemeen

Na het opstarten gaat de DVR automatisch in de live-weergave en wordt het venster LOG ON, waarbij een gebruikerslogin dient ingevuld te worden, getoond.

De standaardgebruiker is ADMINISTRATOR of ADMIN en het standaard wachtwoord is ,1 2 3 4 5'.

Na een succesvolle login wordt de live-weergave getoond.

i Opmerking

Om een inhoud te wijzigen dient u te dubbelklikken in het veld of gebruik de toetsen HOOG/LAAG om de waarde te veranderen.

Menubalk

Door het klikken op de iconen op de menubalk kunt u gemakkelijk gaan naar alle hoofdmenu's. Verder wordt de huidige datum, het uur, de netwerkverbinding en het gebruik van de HDD weergegeven.

	Uitloggen gebruiker en uitschakelen DVR
	Configuratie van systeem en opname
	Archivering
	Zoeken
	Verschillende weergavemodussen
	PTZ-besturing
	Digitale zoom
	Log file
	Paniekopname starten / stoppen

Menu popup

Klik op de rechtermuisknop in de live-weergave om het menu popup weer te geven.

Functie Freeze on/off	Bevriest het beeld in live-weergave
PTZ Besturing PTZ
Zoom Digitale zoom
Playback Directe play	back (10, 20, 30 seconden geleden, 1 minuut geleden, gaan naar...)
Opname starten(stoppen)	De paniekopname starten / stoppen

Menu

SETUP

Nadat u op de Setup-knop geklikt hebt, kunt u kiezen tussen de configuratie van het SYSTEEM of van de OPNAME.

SETUP SYSTEEM	Camera, display, geluid, systeem, gebruiker, netwerk, gebeurtenis/sensor, schijfbeheer
SETUP OPNAME Instellingen voor de opname

SETUP SYSTEEM

Alle systeeminstellingen kunnen hier gemakkelijk uitgevoerd worden.

CAMERA

SETUP CAMERA

TITEL	Naam van de camera.
COVERT Indien deze instelling op ON staat, wordt het beeld van de camera niet weergegeven in live-weergave, maar wordt verder opgenomen.
AUDIO Bepaalt het kanaal voor geluidsopnames.

SETUP KLEUR

De helderheid, het contrast, de tint en kleur kunnen aangepast worden voor elk kanaal.

SETUP PTZ

ADRES	ID-adres van de aangesloten PTZ-camera.
PROTOCOL	Protocol van de aangesloten PTZ-camera.
BAUD RATE	Baud rate van de aangesloten PTZ-camera.

SETUP PTZ: DETAIL

Andere gedetailleerde parameters kunnen voor de PTZ-camera ingesteld worden.

i

Opmerking

Vergelijk de instellingen met de technische gegevens van de aangesloten camera.

Indien een aangesloten camera niet correct werkt, controleer de ingegeven parameters (baud rate, data bit, enz.).

BEWEGINGSSENSOR

Tussen 1 (laagst) en 10 (hoogst) en bepaalt de graad van de beweging die nodig is vooraleer de opname geactiveerd wordt.

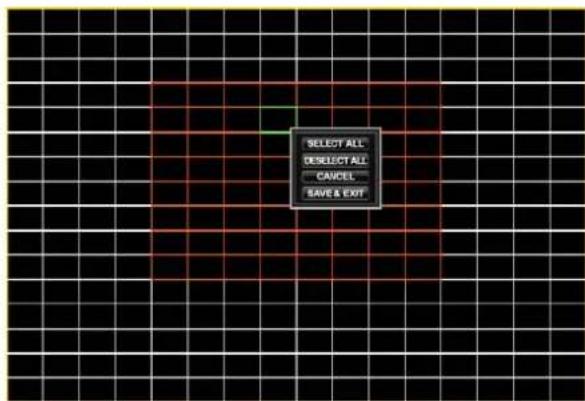

BEWEGINGSSENSOR: SETUP ZONE

Door deze optie kan de gebruiker bepalen welke zones van de afbeelding dienen te worden weergegeven voor de bewegingsdetectie. Druk en houdt de linkertoets ingedrukt en sleep de muis om een zone te markeren. Door het klikken op de rechtertoets wordt een popup weergegeven waarbij u de keuze hebt tussen ALLES SELECTEREN of ALLES DESELECTEREN. Verlaat het menu door te klikken op OPSLAAN&SLUITEN in de popup.

• Zone met rode lijnen: Geselecteerde zone
• Zone met witte lijnen: Niet-geselecteerde zone

DISPLAY

OSD

TIMEOUT STATUSBALK	Periode tot wanneer de statusbalk verborgen wordt in de live-weergave.
CAMERATITEL Activeert/deactiveert de cameranaam.
ICOON OPNAMEMODUS	Activeert/deactiveert het icoontje voor de opname.
RAND Rand rond elk kanaal in de multiscreen-modus.
KLEUR RAND Indien deze instelling op ON staat, kan de gebruiker de kleur kiezen.
DISPLAY BEWEGINGSSENSOR	Indien deze instelling op ON staat, worden zones waar een beweging gedetecteerd werd opgelicht met gekleurde vakjes.
KLEUR BEWEGING De kleur van de vakjes wordt weergegeven, als DISPLAY BEWEGINGSSENSOR op ON staat.
TAAL Taal OSD.

MONITOR

INTERVAL SEQUENTIE	Geeft aan hoe lang elk kanaal weergegeven wordt in een sequentie.
INTERVAL SPOT	Geeft aan hoe lang elk scherm weergegeven wordt via de uitgang van de spotmonitor.
MODUS DE-INTERLACE	Indien er op kanalen opgenomen wordt in een D1-resolutie (704 x 576), dient deze functie op ON geplaatst te worden om schokken te voorkomen tijdens de playback.
MODUS POPUP ALARM	Indien deze instelling op ON staat, zal een alarmingang via het overeenkomstige kanaal ervoor zorgen dat er wordt weergegeven in de modus full screen.
INTERVAL POPUP ALARM	Bepaalt hoe lang de popup op volledig scherm getoond wordt nadat een alarmingang geactiveerd werd. Indien het alarm blijft duren, zal de popup constant getoond worden.
MODUS POPUP BEWEGING	Indien deze instelling op ON staat, zal de bewegingdetectie via het overeenkomstige kanaal ervoor zorgen dat er wordt weergegeven in de modus full screen.
INTERVAL POPUP BEWEGING	Bepaalt hoe lang de popup op volledig scherm getoond wordt na de bewegingsdetectie. Indien de beweging blijft voortduren, wordt de popup constant weergegeven.

SEQUENTIE

Indien op de toets SEQ gedrukt wordt, zal de standaardsequentie werken via alle 4/8 kanalen, één per één.

Door de configuratie van een sequentie kan een gebruiker een aangepaste sequentie bepalen, waarbij hij gebruik maakt van meerdere multiscreen-weergaves en elk gewenst kanaal.

Om een nieuwe sequentie toe te voegen, klik op TOEVOEGEN en voer een naam in en wijzig de ACTIVERING.

Druk opnieuw op TOEVOEGEN om een nieuwe sequentie te bepalen.

Druk op BEVESTIGEN en OPSLAAN om het venster te sluiten.

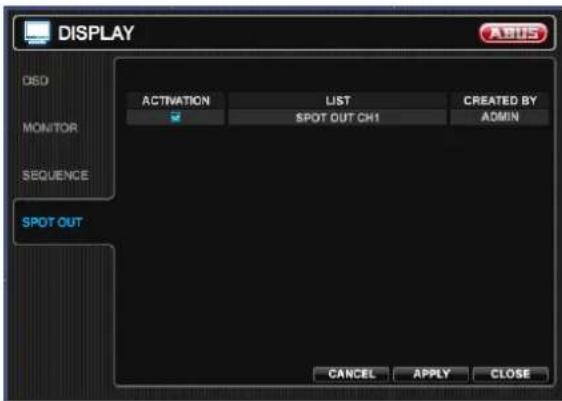

SPOT OUT

Hier kunt u de sequentie bepalen waarin de kanalen worden getoond op de uitgang van de spotmonitor. Dubbelklik op de naam om de TITEL SPOT, ACTIVERING te wijzigen en wijzig de sequentie. U kunt bepalen welke kanalen worden weergegeven in welke sequentie.

GELUID

AUDIO

LIVE-AUDIO	Indien deze instelling op ON staat, kan het gekozen audiokanaal weergegeven worden op de AUDIOINGANG.
STANDAARD AUDIOKANAAL	Gelieve te vermelden welke van de 4 AUDIOINGANGEN verbonden is met de AUDIOUITGANG.
AUDIOTRANSMISSIE NETWERK	Indien deze instelling op ON staat, wordt live-audio en playback-audio doorgestuurd naar een PC-verbinding op afstand.
AUDIO-ONTVANGST NETWERK	Indien deze instelling op ON staat, kan een draadloze PC-verbinding de audio terugsturen naar de DVR.

BUZZER

KEYPAD

Indien deze instelling op ON staat, luidt bij elke toets op een knop aan het voorpaneel een beep.

SYSTEEM

DATUM / UUR

DATUM/UUR	Huidige datum en uur instellen of wijzigen.
FORMAAT DATUM	Bepaalt hoe de datum wordt getoond.
FORMAAT UUR Bepaalt hoe het tijdstip wordt getoond.
SETUP NETWERKTIJD SERVER	Server voor synchronisatie van de tijd.Indien de DVR met het Internet verbonden, kunnen de tijd en datum correct ingesteld worden door op SYNC te drukken.
SETUP TIJDZONE	Moet ingesteld worden volgens het gebied waarin de DVR gebruikt wordt.
D.S.T Indien deze in	stelling op ON staat,zal de DVR automatisch de tijd aanpassen met één uur,afhankelijk van het uur in de lente en herfst.

SYSTEEMBEHEER

SYSTEEMINFORMATIE	Z/W-versie, H/W-versie, type videosignaal, schijfcapaciteit, IP-adres, MAC-adres, DDNS-domein, Net Client poort, webserverpoort.
SYSTEEMNAAM Naam	van de DVR die getoond wordt in e-mails.
UPDATE F/W Software	updates kunnen periodiek uitgegeven worden om de systeemprestaties te optimaliseren en extra's toe te voegen. De gebruiker kan de software actualiseren door gebruik te maken van een USB-geheugenstick.Kopieer het bestand naar een USB-stick en voer deze in.Druk op UPDATE, kies de software en druk op UPGRADE.
FABRIEKSINSTELLINGEN	Herstelt de fabrieksinstellingen.
SYSTEEMDATA De huidige instellingen kunnen opgeslagen en geladen worden door een klik op de overeenkomstige toetsen. Alle instellingen, uitgezonderd netwerkinstellingen en systeemnamen, worden opgeslagen.
WACHTWOORD Bepaalt het WACHTWOORD op ON/OFF teneinde toegang te krijgen tot een specifiek menu.

BEDIENING

Dit menu wordt voorlopig niet gebruikt.

GEBRUIKER

BEHEER GEBRUIKER

Hier kunt u tot 8 verschillende gebruikers beheren. De standaardgebruiker is ADMIN en het standaard wachtwoord is ,1 2 3 4 5'.

Dubbelklik op de USER ID om een bestaande gebruiker te wijzigen of druk op TOEVOEGEN om een nieuwe gebruiker te maken.

USER ID	Voer een naam in (max. 10 tekens).
WACHTWOORD	Wachtwoord voor het uitvoeren van verschillende handelingen.
GROEP Gebruikers kunnen behoren tot één van de drie groepen - ADMIN, MANAGER of GEBRUIKER.
E-MAIL Voer het	e-mailadres van de gebruiker in, indien een e-mailnotificatie gevraagd wordt (max. 64 tekens).
E-MAILNOTI. Activeert of deactiveert e-mailnotificaties voor deze gebruiker.
WISSEN Wis de huidige gebruiker.

Bepaal de verschillende rechten voor MANAGER en GEBRUIKER.

SETUP	Instellingen wijzigen.
PTZ Besturing PTZ-camera's.
ZOEKEN Het menu ZOEKEN openen.
ARCHIVERING Het menu ARCHIVERING openen.
REMOTE AGENT	Netwerk verbinden met webserver.

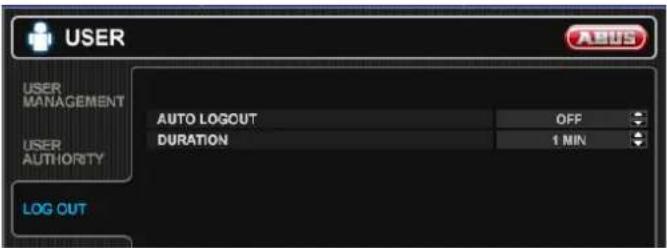

LOG OUT

AUTO LOGOUT	Bepaalt de AUTO LOGOUT op ON/OFF.
DUUR	Indien AUTO LOGOUT op ON staat, wordt de duur bepaalt tot de logout.

NETWERK

SETUP IP

DHCP	Bij activering zal de DVR automatisch een IP-adres ontvangen, indien deze verbonden is met een DHCP-server of router.
WEBSERVICE Bij activering is een netwerkverbinding op afstand via Internet Explorer toegelaten.
IP-ADRES Indien de DHCP niet gebruikt wordt, kan het IP-adres handmatig ingesteld worden.
GATEWAY Indien de DHCP niet gebruikt wordt, kan het gateway IP-adres handmatig ingesteld worden.
MASKET SUBNETWERK	Indien de DHCP niet gebruikt wordt, kan de masker van het subnetwerk handmatig ingesteld worden.
1^ste DNS SERVER Indien de DHCP niet gebruikt wordt, kan de 1^ste DNS-server manueel geconfigureerd worden.
2^de DNS SERVER Indien de DHCP niet gebruikt wordt, kan de 1^ste DNS-server handmatig geconfigureerd worden.
POORT RTSP SERVICE	RTSP staat voor Real Time Stream Protocol. De huidige videoplayers en ook mediaplayers kunnen kanalen direct streamen. U dient de stream in te geven zoals hieronder:rtsp://IP-address:RTSP port/e.g. rtsp://192.168.178.105:554/Indien de verbonden router de

	functie UPNP (Universal plug and play) ondersteunt, wordt de port forwarding automatisch ingesteld, wanneer u op AUTOMATISCHE POORT klikt. De poort kan gewist of getest worden.
WEBSERVERPOORT	Het poortnummer dat de DVR gebruikt voor verbindingen op afstand via Internet Explorer.Indien de verbonden router de functie UPNP (Universal plug and play) ondersteunt, wordt de port forwarding automatisch ingesteld, wanneer u op AUTOMATISCHE POORT klikt. De poort kan gewist of getest worden.
MAX TX SNELHEID	Geeft de maximale bandbreedte weer die de DVR kan gebruiken tijdens een draadloze verbinding.

DDNS

1. Om de functie ABUS DDNS te gebruiken, dient u eerst een account aan te maken via www.eytronserver.com. Bekijk ook de FAQ op de website.
2. Activeer de functie DDNS door het veld DDNS op On te plaatsen en de ABUS SERVER te kiezen.
3. Druk op TEST om de functionaliteit te testen.

i Opmerking

Vooraleer de functionaliteit getest kan worden, dient een account en DVR op www.eytronserver.com te worden geconfigureerd.

Elke minuut zal de DVR het IP-adres en de poort updaten en kunt u gemakkelijk toegang krijgen tot de DVR via de website www.eytronserver.com.

E-mail

SERVER	Voer hier de SMTP-server voor de uitgaande e-mail in die gebruikt moet worden voor het sturen van e-mailnotificaties.
POORT Het poortnummer voor de uitgaande e-mail.
VEILIGHEID Ingesteld op OFF, indien de SERVER geen gebruikersnaam en wachtwoord vraagt voor de verbinding.
GEBRUIKER Voer een gebruikersnaam in om de DVR te identificeren in e-mailberichten.
PASWOORD Indien VEILIGHEID op ON staat, gelieve hier het wachtwoord in te geven.
VAN Voer het e-mailadres of een andere tekst in. Deze worden enkel gebruikt voor een e-mailtest (zender van de e-mail)
E-MAILTEST Voer een e-mailadres in en druk op TEST om een e-mailtest te sturen.

GEBEURTENIS/SENSOR

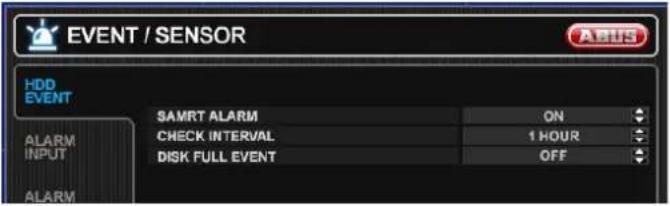

HDD GEBEURTENIS

SMART ALARM	Activeert de SMART-weergave.
CONTROLE-INTERVAL	Wijzig het interval waarin de schijf gecontroleerd wordt.
GEBEURTENIS SCHIJF VOL	Bepaalt de gebeurtenis op ON/OFF.

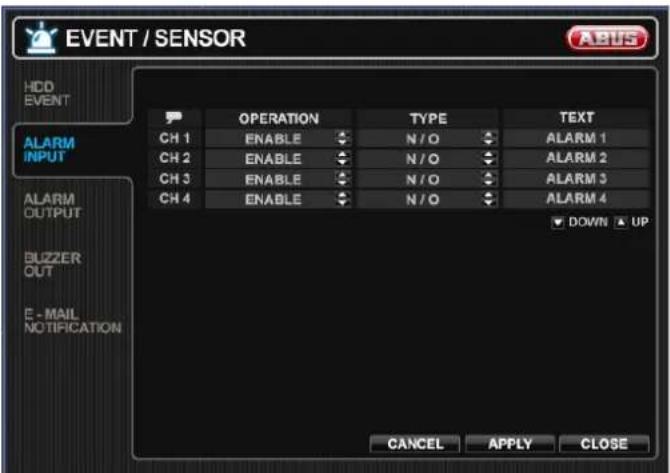

ALARMINGANG

Bepaalt het gedrag van elke alarmingang.

GEBRUIK	Alarmingangen kunnen geactiveerd of gedeactiveerd worden.
TYPE Ingesteld	op normaal gesloten of normaal open.
TEKST Voer een naam in.

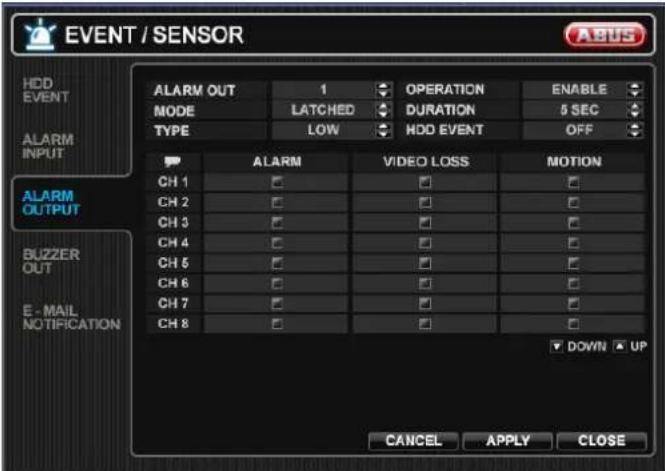

ALARMUITGANG

Bepaalt het gedrag en de handelingen that will trigger elke alarmuitgang.

ALARMUITGANG	Kies welke alarmuitgang u wilt configureren.
GEBRUIK De gekozen alarmuitgang kan geactiveerd of gedeactiveerd worden.
MODUS Kan ofwel TRANSPARANT (de uitgang is actief, als de zone geactiveerd is) of LATCHED (de uitgang is actief voor een bepaalde periode, nadat deze geactiveerd werd) zijn.
DUUR In de modus LATCHED de tijd dat de alarmuitgang actief blijft, nadat deze in werking gesteld werd.
TYPE Kan ingesteld worden op hoog (0V tot +5V indien geactiveerd) of laag (+5V tot 0V indien geactiveerd).
HDD GEBEURTENIS	Bepaalt of een gebeurtenis met de harde schijf de alarmuitgang in werking stelt.
ALARM Bepaalt of alarmingangen de alarmuitgang in werking stelt.
VIDEOVERLIES	Bepaalt of een videoverlies op één van de gekozen kanalen de alarmuitgang in werking stelt.
BEWEGING Bepaalt of een bewegingdetectie op één van de gekozen kanalen de alarmuitgang in werking stelt.

ZOEMER OUT

Bepaalt het gedrag en de handelingen die de zoemer activeren.

GEBRUIK De in	erne zoemer kan geactiveerd of gedeactiveerd worden.
HDD GEBEURTENIS	Bepaalt of een gebeurtenis met de harde schijf de alarmuitgang in werking stelt.
MODUS Kan of	wel TRANSPARANT (de uitgang is actief, als de zone geactiveerd is) of LATCHED (de uitgang is actief voor een bepaalde periode, nadat deze geactiveerd werd) zijn.
DUUR In de mod	dus LATCHED de tijd dat de alarmuitgang actief blijft, nadat deze in werking gesteld werd.
ALARM Bepaalt	of alarmingangen de zoemer activeren.
VIDEOVERLIES	Bepaalt of een videoverlies op één van de gekozen kanalen de zoemer activeren.
BEWEGING Bepaalt of een bewegingdetectie op één van de gekozen kanalen de zoemer activeren.

E-MAILNOTIFICATIE

Bepaalt het gedrag en de handelingen die een e-mail sturen naar de gebruiker.

NOTIFICATIE De e-mailnotificatie kan op ON of OFF geplaatst worden.
WIJZIGING SETUP	Bepaalt of bij een wijziging in de setup een e-mail gestuurd wordt.
HDD GEBEURTENIS	Bepaalt of bij een gebeurtenis van de harde schijf een e-mail gestuurd wordt.
GEBEURTENIS OPSTARTEN	Bepaalt of bij een gebeurtenis tijdens het opstarten een e-mail gestuurd wordt.
ALARM Bepaalt	of bij een geactiveerde alarmingang een e-mail gestuurd wordt.
VIDEOVERLIES	Bepaalt of bij een videoverlies op één van de gekozen kanalen een e-mail gestuurd wordt.
BEWEGING Bepaalt of bij een bewegingsdetectie op eender welk van de gekozen kanalen een e-mail gestuurd wordt.
FREQUENTIE Duur voor het sturen van een e-mail (max. 60 minuten)

i Opmerking

De e-mailinstellingen moeten ook geconfigureerd worden in MAIL en BEHEER GEBRUIKER in het menu BEHEER GEBRUIKER.

SCHIJFBEHEER

OPNAMELIMIET In	bepaalde omstandigheden kan het noodzakelijk zijn om de grootte van de opgeslagen gegevens op de HDD te beperken (mits nakoming van de wetten over gegevensbescherming). De opname kan begrensd worden tot 12 uren, 1 dag, 2 dagen, 3 dagen, 1 week of één maand. Wanneer de DVR de grens bereikt heeft, zal deze beginnen met het overschrijven van de oudste opgenomen bestanden.
OVERSCHRIJVEN	Indien deze instelling op ON staat, zal de DVR beginnen met het overschrijven van de oudste opgenomen bestanden, wanneer de harde schijf vol is. In dat geval zal het getoonde percentage van de gebruikte HDD, in de live-weergave weergegeven, altijd 99% zijn. Indien deze instelling op OFF staat, zal de DVR stoppen met opnemen, wanneer de schijf vol is.
FORMATEREN Klik	op deze knop om alle gegevens op de HDD te formatteren.

Opmerking

Indien een OPNAMELIMIET ingesteld is, kan de optie OVERSCHRIJVEN niet veranderd worden.

SETUP OPNAME

In dit menu kan het gedrag van de opname van door de DVR ingesteld worden.

OPNAMEMOGELIJKHEDEN

MODUS UURROOSTER	Kies tussen DAGELIJKS (rooster wordt toegepast voor elke weekdag) of WEKELIJKS (elke weekdag heeft zijn eigen rooster).
OPNAMETIJD VOOR GEBEURTENIS	Indien de DVR zich niet in de modus van de continu opname bevindt, bepaalt de instelling de grootte van de gegevens die altijd opgenomen wordt voor een gebeurtenis (bewegingdetectie, alarmingang, enz.).
OPNAMETIJD NA GEBEURTENIS	Indien de DVR zich niet in de modus van de continu opname bevindt, bepaalt de instelling de grootte van de gegevens die altijd opgenomen wordt na een gebeurtenis (bewegingdetectie, alarmingang, enz.).

Opmerking

Indien de MODUS UURROOSTER ingesteld is op WEKELIJKS, dienen de opname-instelingen aangepast te worden voor elke dag, alsook voor elke periode.

Door deze setup kan de gebruiker de opnames volgens uurrooster en bewegingdetectie configureren.

GROOTTE/FPS/KWALITEIT

De opname-instellingen voor elk kanaal kunnen gedurende 24 uren

	bepaald, in blokken (bijvoorbeeld tussen 09:00 en 18:00) of voor elk individueel uur. Indien de MODUS UURROOSTER op WEKELIJKS staat, elke weekdag gekozen kan worden.
ACTIVERING Deze zone bepaalt opwelke momenten de DVR zal opnemen en of dit continu is of nabewegingdetectie.

GROOTTE/FPS/KWALITEIT

Om de opname-instellingen te wijzigen, dient u het uur te markeren in de tijdbalk. Klik en houdt de linkermuisknop ingedrukt om de uren te selecteren. Na het loslaten van de muisknop zal een scherm verschijnen waarin u de instellingen kunt wijzigen.

GROOTTE Resolutie voor opname: 352x288,704x288 of 704x576

FPS Opgenomen afbeeldingen per seconde

KWALITEIT Er bestaan 4 verschillende instellingenvoor de opnamekwaliteit.

AUDIO Kies of audio dient opgenomen teworden. Audiokanalen moeten eersttoegewezen worden.

i Opmerking

Elke modus GROOTTE heeft een totale grootte FPS. Wanneer de FPS gewijzigd worden, zullen de resterende frames voor de andere kanalen onderaan getoond worden. Indien een negatieve waarde getoond wordt, dient de FPS-waarde veranderd te worden.

i Opmerking

Tijdens de playback, wanneer een bepaald kanaal in full screen geselecteerd werd, zal het toegewezen audiokanaal gelijktijdig afgespeeld worden.

ACTIVERING

Klik en houdt de linkermuisknop ingedrukt om de uren en kanalen te selecteren. Na het loslaten van de muisknop verschijnt een scherm waarin u de instellingen kunt wijzigen.

GEEN Geen uurrooster	geconfigureerd.
CONTINU De DVR zal	continu opnemen.
BEWEGING De DVR zal	zal enkel opnamen, als een beweging gedetecteerd is.
CONTINU/BEWEGING	De DVR zal continu opnemen met een bewegingsgebeurtenis.

ALARMOPNAME

Hier kunt u de opname-instellingen configureren, als een alarmingang in werking is gesteld. Continu opnames en alarmopnames kunnen gecombineerd worden.

Voorbeeld: De recorder zal continu opnemen met een lage frame rate en dan verhogen naar een hogere frame rate, wanneer de alarmingang in werking is gesteld.

We verwijzen naar de setup CONTINU/BEWEGING op de vorige pagina voor details over GROOTTE/FPS/KWALITEIT en ACTIVERING.

PANIEKOPNAME

Hier kunt u de opname-instellingen voor paniekopnames instellen.

i Opmerking

Tijdens de paniekopname zal de DVR alle andere opname-instellingen negeren en continu opnemen op alle kanalen en volgens de hier geconfigureerde instellingen.

Archivering

In het menu Archivering kunt u opgenomen gegevens zoeken en een backup maken naar een USB-geheugenstick.

Opmerking

Om te vermijden dat gegevens zonder toestemming bekeken en verdeeld worden, kan enkel de gebruiker ADMIN gegevens archiveren.

NIEUW ARCHIEF

TAG Voer een naam in om het archief te identificeren.
TOESTEL KIEZEN	Kies een USB-geheugenmedium.
VAN Geef een starttijd in.
TOT Geef een eindtijd in.
LOG Bepaal of een log file dient gekopieerd worden naar het USB-toestel.
QUERY Druk om data te zoeken.
TONEN Druk om de zoekresultaten te tonen.
VERPLAATSEN	Druk om het zoekresultaat te verplaatsen naar BESTANDSBEHEER en het later te branden.
BRANDEN Druk om het huidige zoekresultaat te kopiëren naar een aangesloten USB-medium.

BESTANDSBEHEER

Alle videobestanden en afbeeldingen worden hier in een lijst weergegeven.

INFORMATIE M	eer informatie over de betreffende gegevens.
VERWIJDEREN	Bepaalde gegevens wissen.
BRANDEN Backup van de gekozen data.

Zoeken

In het menu Zoeken kunt u opgenomen gegevens zoeken op datum/tijdstip of gebeurtenis.

Opmerking

Om te vermijden dat gegevens zonder toestemming bekeken en verdeeld worden, kan enkel de gebruiker ADMIN gegevens archiveren.

ZOEKEN PER TIJDSTIP

Kalender Dagen	met opgeslagen gegevens worden gemarkeerd in de kalender.
Tijdbalk In de tijdbalk worden alle opnames voor elk kanaal weergegeven.
PANO Eén kanaal wordt weergegeven met verschillende periodes:Kanaal 1 = 0:00 – 3:00Kanaal 1 = 3:00 – 6:00Kanaal 1 = 6:00 – 9:00Kanaal 1 = 9:00 – 12:00Kanaal 1 = 12:00 – 15:00Kanaal 1 = 15:00 – 18:00Kanaal 1 = 18:00 – 21:00Kanaal 1 = 21:00 – 24:00De gebruiker kan gemakkelijk één camera bekijken op verschillende momenten.
PLAY De playback starten voor het gekozen tijdstip. Met de besturingen voor de playback kunt u direct een backup starten.

Hier kunt u de log file voor verschillende gebeurtenissen zoeken. Kies het kanaal, de starttijd, eindtijd, het soort gebeurtenis, druk op zoeken om het resultaat te tonen. Voordat u op de toets ZOEKEN klikt, kunt u de volgorde bepalen door RECENTSTE of OUDSTE te kiezen. Door een dubbelklik op het resultaat wordt de playback onmiddellijk gestart.

Toegang tot de webserver

Hoe een verbinding tot stand brengen

In een intern netwerk kunt u gemakkelijk een verbinding maken met de interne webserver door het openen van Internet Explorer en daar het IP-adres en de poort van de DVR in te geven zoals hieronder aangegeven:

http://IP ADDRESS:WEB SERVER PORT

bv. http://192.168.178.105:8080

Het eerste deel van de URL is het IP-ADRES van de DVR, het tweede deel is de WEBSERVERPOORT. Beiden kunnen teruggevonden worden in het SYSTEEMBEHEER door te drukken op de INFO-toets.

i Opmerking

Het IP-adres en de poort bovenaan aangegeven zijn voorbeelden. Controleer uw systeem op correcte informatie.

i Opmerking

Indien u een verbinding wilt maken met de DVR via Internet, dient u de port forwarding in uw router te configureren. De WEBSERVERPOORT dient doorgestuurd te worden naar het IP-adres voor het TCP-protocol.

Na het ingeven van een URL opent een venster voor het invullen van de gebruikersnaam en wachtwoord.

Hou rekening met kleine en grote letters.

i Opmerking

Wanneer een verbinding eerst tot stand gebracht werd, moeten de Active-X-besturingselementen geladen worden voor een correcte webinterface. Bevestig de download en installeer de elementen.

Live-modus

In de live-modus worden alle aangesloten camera's met hun status weergegeven.

Toets Beschrijving
	Verschillende weergavemodi.
	Volgende camera kiezen, display op volledig scherm.
Display Channel	Kies een kanaal.
	De live-opname starten/stoppen.Het huidige scherm afdrukken.Een afbeelding maken van het huidige scherm.Setup [Opstarten] en [Map opslaan]

Status

Toont de toestand van Alarm, Beweging, Videoverlies, Opname en Alarm out van alle kanalen.

Log

Toont de huidige log file.

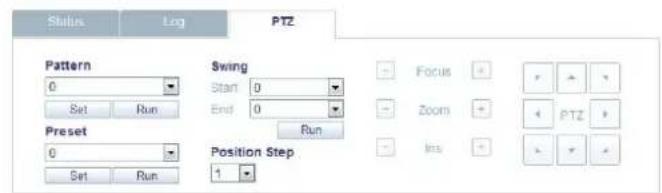

PTZ

Toont het bedienbord voor de aangesloten PTZ-camera's.

Zoekmodus

In de zoekmodus kunt u opnames bekijken. U kunt opnames zoeken met behulp van de tijdbalk of per gebeurtenis.
U kunt ook opgenomen gegevens opslaan door te drukken op de knop Backup.

Zoekmodus

In de modus Setup hebt u toegang tot alle instellingen van de DVR en kunt deze op afstand wijzigen.

Technische gegevens
Onder voorbehoud van wijzigingen of fouten. De afmetingen zijn waarden bij benadering.

ABUS DVR TVVR25000 TVVR25010
Videocompressie	H.264
Camera-ingangen	4	8
Monitor	19"
Resolutie monitor	1280X1024
Camera-uitgangen	-
Monitoruitgangen	1 x BNC (1.0 V p-p, 75 Ω)
Werkmodus	Triplex
Resolutie live-weergave	704 x 576
Resolutie opname	352 x 288 @ 25fps704 x 288 @ 12fps704 x 576 @ 6fps
Compressieniveau's	5
Buffer voor-/ na-alarm	5 sec./ 300 sec.
Opslag	1 x SATA HDD
Back-up	USB, netwerk
Weergavemodi	1 / 4 1 / 4 / 6 / 8 / 9
Opnamemodi	Uurrooster, beweging, alarm
Zoekmodi	Gebeurtenis, datum/uur, panorama
Alarmingangen (NO/NC)	4	8
Relaisuitgangen	1
Gebruikersniveau's	5 gebruikersniveau's
Netwerkaansluiting	RJ45 10/100 Mbit
Simultane draadloze verbindingen	4
Netwerkfuncties	Live-weergave, zoeken, backup, setup
DDNS	√
NTP	√
PTZ-besturing	√
PTZ-protocols	Pelco-D, Pelco-P, D-MAX, Panasonic WV-CSR604, Panasonic WV-CS850
Alarm	Geluidssignaal, OSD-signaal, e-mail
Audio	Audio In: 4 x RCA (1.4 Vp-p, 10kΩ)Audio Uit: 1 x RCA (600Ω)
Besturing	Muis, afstandsbediening
Software	-
OSD-talen	Duits, Engels, Frans, Nederlands, Deens, Spaans, Portugees, Russisch, Pools, Italiaans
Voeding	12V / 5A
Stroomverbruik	<60W
Omgevingstemperatuur	0°C ~ 40°C
luchtvochtigheid	20 ~ 80%
Afmetingen (BxLxH))	460 x 447 x 67 (inclusief stand)
Gewicht	Ongeveer 9 kg
Certificaten	CE,FCC

Opslagcapaciteit HDD

Naast de huidige opslagcapaciteit van de geïnstalleerde HDD, hangt de vereiste opslagruimte voor de opname en bewaking af van de ingestelde resolutie en de frame rate van de opname.

Continu opname, 1TB HDD:

Kanalen	Resolutie	FPS	Kwaliteit	Opnametijd
4	CIF	25	Hoogst	48 dagen
4	2CIF	16	Hoogst	30 dagen
4	4CIF	8	Hoogst	23 dagen
8	CIF	25	Hoogst	24 dagen
8	2CIF	16	Hoogst	15 dagen
8	4CIF	8	Hoogst	11 dagen

Verwijdering

Informatie over de EU-richtlijn over afgedankte elektrische en elektronische apparatuur

Teneinde de omgeving te beschermen, de recorder niet met het huisafval weg te gooien op het einde van zijn levensduur. Het kan verwijderd worden in één van de geschikte verzamelcentra in uw land. De nationale reglementeringen te respecteren bij het verwijderen van het materiaal.

Verwijdering van de recorder in overeenstemming met de EU-richtlijn 2002/96/EC – WEEE (Waste Electrical and Electronic Equipment). Indien u vragen hebt, de plaatselijke verantwoordelijke instantie te contacteren in verband met de afvalverwijdering. Gebruikte uitrustingen kunnen weggegooid worden, bijvoorbeeld bij de plaatselijke of gemeentelijke instanties, containerparken of bij uw verdeler.

Informatie over het gebruik van batterijen

• Bij het plaatsen van de batterijen dient u rekening te houden met de polariteit. Laadt de batterijen nooit op en gooi ze in geen geval in open vuur. Gebruik geen verschillende batterijen op hetzelfde moment (oude en nieuwe, alkaline en zinkcarbon, enz.). Haal de batterijen uit de recorder, indien de recorder niet gebruikt wordt voor een langere periode. Bij een verkeerd gebruik bestaat het gevaar voor ontploffing en lekkende batterijen!
• Respecteer de milieubescherming – gebruikte batterijen horen niet bij het huisafval! Deze moeten naar een verzamelpunt voor gebruikte batterijen gebracht worden.
• Zorg ervoor dat de batterijen uit de buurt van kinderen blijven. Kinderen kunnen batterijen in hun mond stoppen en deze zelfs doorslikken. Dit kan hun gezondheid ernstig schaden. In dat geval dient u onmiddellijk een dokter te raadplegen.

• Laadt nooit gewone batterijen op, verwarm ze niet of gooi ze niet in open vuur (deze kunnen ontploffen).

• Vervang zwakke batterijen op tijd en stond.

• Vervang telkens alle batterijen op hetzelfde moment en gebruik altijd batterijen van hetzelfde type.

Belangrijk

Lekkende of beschadigde batterijen kunnen chemische brandwonden veroorzaken, wanneer ze met de huid in contact komen.

▶ Draag in dat geval beschermende handschoenen.
Maak het batterijcompartiment met een vochtig doekje schoon.

Belangrijke informatie over het verwijderen van batterijen

Uw product gebruikt batterijen die onderworpen zijn aan de Europese richtlijn 2006/66/EC en die niet met het huisafval mogen weggegooid worden.

Houdt rekening met de reglementeringen betreffende het afzonderlijk verzamelen van batterijen in uw land.

Een correcte verwijdering van batterijen beschermt de gezondheid en het milieu.

Batterijen die schadelijke chemicaliën worden weergegeven met de volgende afbeelding:

Pb = batterij bevat lood

Cd = batterij bevat cadmium

Hg = batterij bevat kwik

Informatie over de Europese RoHS-richtlijn

De recorder voldoet aan de richtlijn RoHS.

De naleving van de RoHS-richtlijn houdt in dat het product of onderdeel niet meer bevat dan de volgende maximale concentraties van de betreffende substanties in homogene materialen, alleen indien de substantie een deel is van een toepassing die een uitzondering vormt op de RoHS-richtlijn:

a) 0.1% lood (per gewicht)
b) Kwik
c) Hexavalent chromium
d) Polybrominated biphenyl (PBB) en polybrominated diphenyl ether
e) 0.01% cadmium (per gewicht)

Woordenlijst

Overzicht van de gebruikte termen

1080i

Beeldsignaal HDTV met 1080 pixels en interlaced display.

16:9

Cinematografisch aspect op breedbeeld.

720p

Beeldsignaal HDTV met 1280 x 720 pixels en progressieve display.

CIF

Oorspronkelijk gebruikt voor de conversie van PAL in NTSC-standaard. CIF komt overeen met een videoresolutie van 352 x 288 pixels (2CIF = 704 x 288 pixels; 4CIF = 704 x 576 pixels).

CINCH

Type aansluiting gebruikt voor analoge audiosignalen of CVBS-videosignalen.

CVBS

Colour, Video, Blank and Sync – De gemakkelijkste variant van videosignalen (ook gekend als ‘composite video’). De beeldkwaliteit is laag.

DDNS

Dynamic Domain Name System.

Netwerkservice die IP-adres van de klanten in de database levert en updatet.

DHCP

Dynamic Host Configuration Protocol

Netwerkprotocol dat zorgt voor de automatische verbinding van toestellen (klanten) in bestaande netwerken. DHCP-servers (vb. Internet-routers) wijzen automatisch het IP-adres, netwerkmasker, gateway, DNS-server en WINS-server (indien vereist) toe. Enkel de automatische toewijzing van het IP-adres moet in dat geval voor de klant geactiveerd worden.

Domein

Naam gebruikt voor de identificatie van websites op Internet (vb. www.abus-sc.nl).

Dual Stream

Dual stream is een methode voor videotransmissie. Een opname met hoge resolutie en een transmissie met lage resolutie worden bijvoorbeeld uitgevoerd via het netwerk. De hoofdstream heeft een resolutie van het type 4CIF en de substream heeft een CIF-resolutie.

DVR

Digital Video Recorder – Toestel dat gebruikt wordt voor de opname van verschillende video- en audiobronnen (analoog, digitaal). De gegevens worden gecomprimeerd en opgeslagen op harde schijven (HDD).

H.264

(MPEG-4 AVC) – Standaardmethode voor een zeer efficiënte compressie van videosignalen. Gebruikt op Blu-ray discs of bijvoorbeeld videoconferentiesystemen.

HDD

Harde schijf

Digitale gegevensopslag op computers of DVR's.

GIGABYTE

Eenheid voor de capaciteit van opslagmediums (HDD, USB, SD/MMC-kaarten).

HDVR

Hybride DVR – DVR die gebruikt wordt voor de opname van analoge camera's en netwerkcamera's.

http

Hypertext Transfer Protocol

Methode voor het versturen van gegevens op netwerken. Oorspronkelijk gebruikt voor de weergave van websites in een browser.

INTERLACED

Methode voor het optimaliseren van de beeldkwaliteit van een videosignaal zonder extra bandbreedte te gebruiken (scanmodel op elke tweede lijn).

IP-adres

Een adres in het computernetwerk gebaseerd op het Internet-protocol. Daardoor kunnen verschillende toestellen zichzelf identificeren in een netwerk, zodat er gemakkelijk toegang kan worden verkregen.

JPEG

Compressiemethode voor afbeeldingen met minimaal verlies. De meeste digitale camera's slaan foto's op in het JPEG-formaat.

MPEG

Moving Picture Experts Group – Internationale standaard voor de compressie van bewegende beelden. Op sommige DVD's worden de digitale audiosignalen gecomprimeerd en opgenomen in dat formaat.

NTP

Network Time Protocol

Methode voor de synchronisatie van de tijd doorheen netwerken. SNTP (Simple Network Time Protocol) is ook beschikbaar, en levert een iets gemakkelijker protocol.

NTSC

Standaard televisieformaat in de Verenigde Staten. The method is different from the European PAL system in certain ways. Een NTSC-afbeelding op volledig scherm bestaat uit 480 zichtbare lijnen en een totaal van 525 lijnen. 60 halve afbeeldingen worden per seconde weergegeven. In vergelijking tot de PAL is het system gevoeliger voor kleurstoringen.

PAL

Phase Alternating Line – Europees kleurentelevisiesysteem. Gebruikt 576 zichtbare beeldlijnen. Samen met de lijnen voor het signalenbeheer bestaat een afbeelding op volledig scherm uit 625 lijnen. 50 halve afbeeldingen worden per seconde weergegeven. De beginpositie van het kleursignaal verandert van lijn tot lijn in de afbeelding.

PANEL

Binnenkant van een flatscreen (vb. LCD of plasma panels).

PC

Personal Computer – Kan worden gebruikt als draadloos toestel, ofwel via de meegeleverde software of via een browser.

Pixel

Afkorting van "picture element", de kleinste eenheid voor de transmissie en weergave van digitale afbeeldingen.

PIP

Picture in Picture – Plaats waar twee signaalbronnen getoond worden op het scherm op hetzelfde moment. De tweede signaalbron is opgeslagen op de eerste.

PPPoE

Methode voor netwerktransmissie die gebruikt wordt voor het tot stand brengen van een verbinding via kiesverbindingen. Wordt bijvoorbeeld ook gebruikt in ADSL-verbindingen.

PROGRESSIEVE

Methode voor weergave, opslag en transmissie van bewegende beelden, waarbij alle lijnen van elke frame in sequenties getekend zijn. Dit is in contrast met de interlacing die gebruikt wordt voor traditionele televisiesystemen.

PTZ

Pan-Tilt-Zoom

Functie pan, tilt en zoom op gemotoriseerde camera's.

RESOLUTIE

Normale PAL-televisies tonen afbeeldingen in 576 lijnen, normaal met 768 pixels. HDTV werkt met tenminste 1280 x 720 pixels.

SCHERMGROOTTE

Grootte van het scherm vanaf de linkerbenedenhoek tot de rechterbovenhoek in inches of centimeters.

BROWSER

Programma voor het bekijken van websites op Internet.

USB

Universal Serial Bus

Universele seriële bus gebruikt voor het aansluiten van mediums tijdens gebruik. Maximale datasnelheid voor USB 2.0 is: ca. 320 Mbit/s (ca. 40 MB/s).

VGA

Video Graphics Array – Standaardinterface voor analoge videosignalen in PC's (functioneert oorspronkelijk met RGB-signalen).

INCH

Typische eenheid voor de schermgrootte. Eén inch is gelijk aan 2.54 centimeter. De meest gebruikte groottes van 16:9-schermen zijn 26 inch (66 cm), 32 inch (81 cm), 37 inch (94 cm), 42 inch (106 cm), 50 inch (127 cm) en 65 inch (165 cm).

Interne HDD

De HDD is zeer gevoelig. Gebruik de recorder conform de volgende instructies, om zo storingen te vermijden. Belangrijke opnames moeten opgeslagen worden op een extern medium teneinde onverwacht verlies van gegevens te vermijden.

Opmerking

• Beweeg de recorder niet tijdens het gebruik.
• Vochtigheid binnen de recorder kan condenseren en leiden tot beschadiging van de HDD.
• Wanneer de recorder ingeschakeld wordt, haal nooit de stekker uit het stopcontact of onderbreek nooit de stroom door de veiligheidsschakelaar.
• Verplaats de recorder niet onmiddellijk nadat u het uitgeschakeld hebt. Om de recorder te verplaatsen dient u de volgende stappen te volgen:
• Wacht tot OFF op het scherm getoond wordt voor tenminste 2 minuten.
• Haal de stekker uit het stopcontact.
• Verplaats de recorder.
• Gegevens op de HDD kunnen verloren gaan in na een stroompanne tijdens de werking. Gebruik een UPS (uninterruptible power supply)!
• De HDD is zeer gevoelig. Een verkeerd gebruik of ongeschikte omgevingen kunnen de HDD na enkele jaren van gebruik beschadigen. Dit kan aangegeven worden door het onverwacht stoppen van de weergave of zichtbare "mozaïekeffecten" op het beeld. In sommige situaties zijn er geen sporen die een storing van de HDD aangeven.
• Bij een storing kunnen geen opnames afgespeeld worden. De HDD dient in dat geval wel vervangen te worden.

ABUS 19" Combo DVR

TVVR25000 / TVVR25010

Fabrikant

86444 Affing (Duitsland)

4/8-kanal 19" Combo DVR TVVR25000 / TVVR25010
