BRUGSANVISNING TVVR41110 ABUS

Denne manual hører sammen med dette produkt.

Den indeholder vigtig information som skal bruges under opsætning og efterfølgende ved service.

Dette skal huskes også när produkter gives videre til anden part. Læs derfor denne manual grundigt igennem også for fremtiden.

Indholdet kan ses med sideanvisninger kan findes i indekset.

Denne manual hører sammen med dette produkt.

Den indeholder vigtig information som skal bruges under opsætning og efterfølgende ved service.

Dette skal huskes også når produkter gives videre til anden part. Læs derfor denne manual grundigt igennem også for fremtiden.

Indholdet kan ses med sideanvisninger kan findes i indekset.

i Læs forklaringerne i den separate kvikguide samt henvisningerne på cd'en eller i den vedlagte dokumentation vedrørende temaet „styring via webinterface“ og „software“. De findes i internettet under www.abus-sc.com

Oversigt over apparatet

i Se Systembetjening, s. 13.

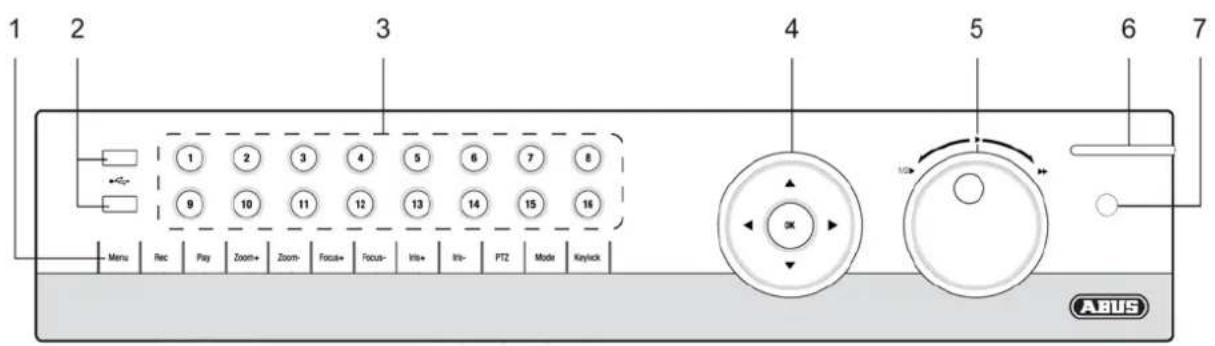

Forside

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 Menu Rec Play Zoom+ Zoom- Focus+ Focus- Iris+ Iris- PTZ Mode Keylock OK 1/2 ABUS

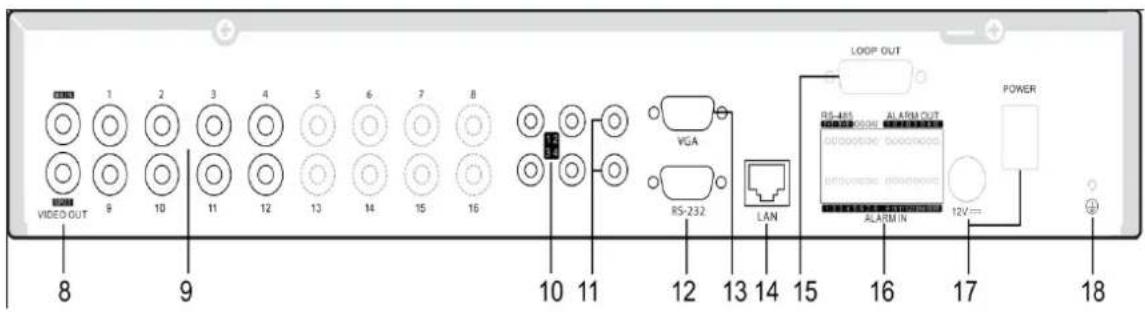

Bagside

VIDEO OUT 8 9 10 11 12 13 14 15 16 10 11 12 13 14 15 16 17 18 VGA RS-232 LAN LOOP OUT RS-AIR ALARM OUT GDDDDDDDD ALARM IN POWER

i TVVR41100 og TVVR41110 er ens ligesom det ovenstående diagram.

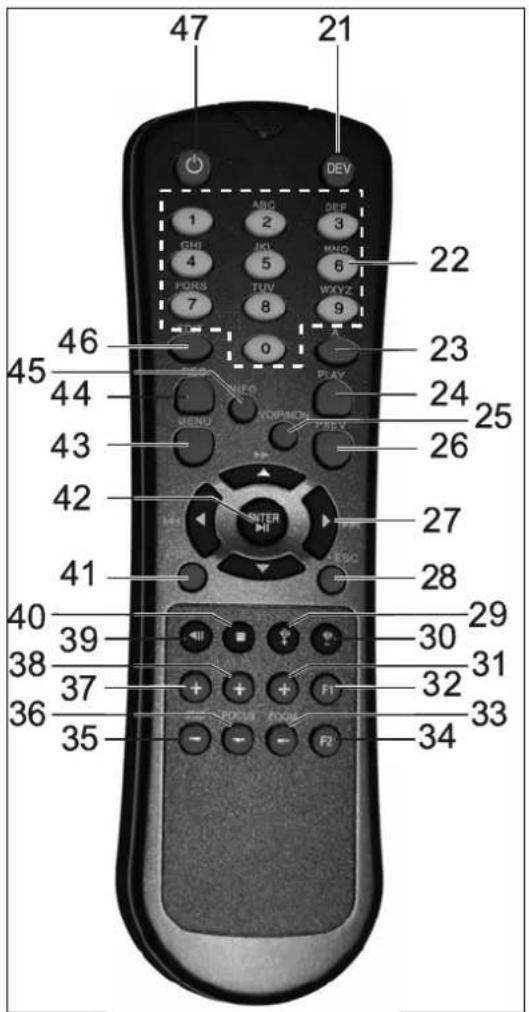

Fjernbetjening (TVAC40930 kan også vælges)

47 21 DEV ABC DEF 3 1 GHI JHO MHO 4 5 6 PORS TUV WXYZ 7 8 9 0 46 PLAY 23 45 44 24 MENU VOC/MOH PSEV 25 43 26 42 27 ENTER HI 41 BSC 28 40 39 30 29 38 31 37 32 36 35 F1 33 35 F2

Oversigt over apparatet....256

Kvikguide 261

Før du starter 261

Installation af harddisken....261

Etablering af tilslutninger....261

Konfiguration af apparatet 261

Vigtige sikkerhedshenvisninger....262

Symbolforklaring 262

Korrekt anvendelse 262

Generelt 262

Strømforsyning....262

Overbelastning/overspænding....263

Kabler....263

Opstillingssted/driftsomgivelser 263

Fjernbetjening 263

Vedligeholdelse og pleje....264

Tilbehør 264

Idriftsættelse 264

Børn 264

Indledning....265

Generelle informationer 265

Udpakning....265

Leveringsomfang 265

Systembetjening 266

Generelt 266

Betjeningsenheder på apparatet....266

Fjernbetjeningens betjeningsenheder....267

Betjening med musen....268

Skærmtastatur 269

Start af apparatet....269

Frakobling, spærring og genstart af apparatet 269

Statusvisninger 270

Generelt 270

DVR status-LED....270

Taster til valg af kamera status-LED....270

Indstilling af systemet....271

Indstilling af administratoren 271

Generelle indstillinger 271

Forvaltning af harddisk....272

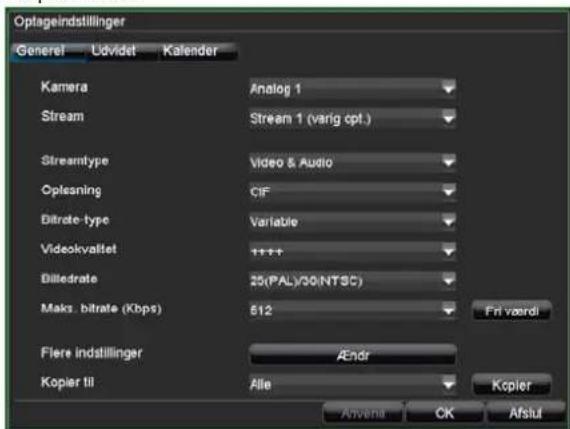

Optagelsesindstillinger....272

Netværksindstillinger....272

Live-visning 273

Overblik....273

Statussymboler 273

Indstilling af kameraudgangen....275

Optagelse....276

Indstilling....276

Generelle indstillinger 276

Udvidet indstilling....276

Tidsplan 276

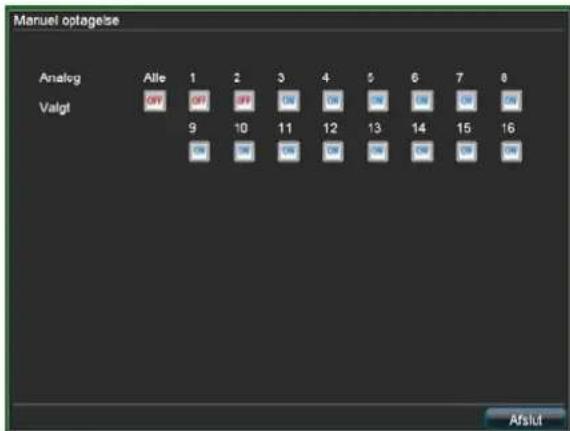

Manuel optagelse....277

Afspilning....278

Generelt 278

Afspilningsskærmen 278

Styring via kontrolfelt 278

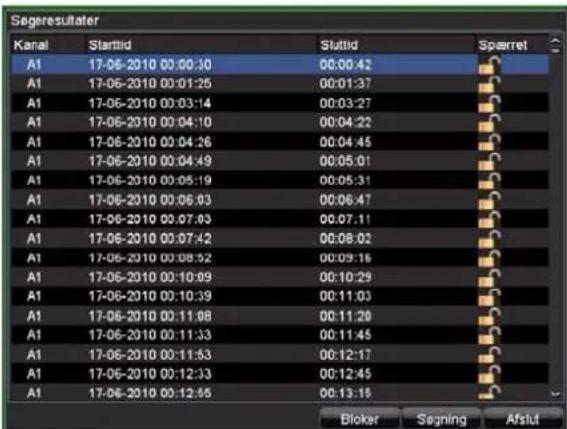

Afspilning via hændelsessøgning 279

Afspilning: Udvidet hændelsessøgning 279

Afspilning fra live-skærm....279

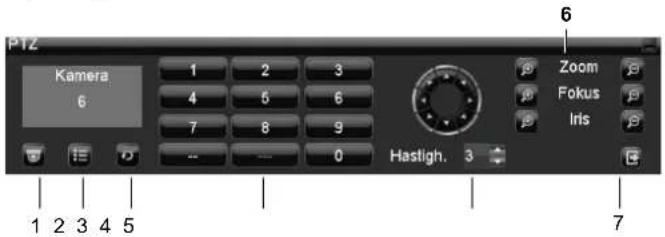

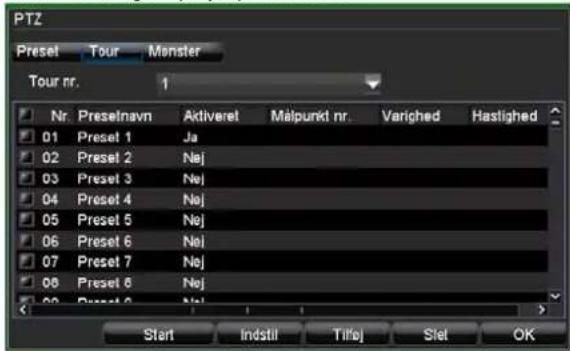

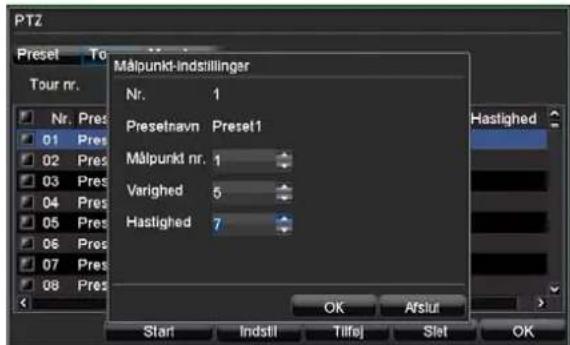

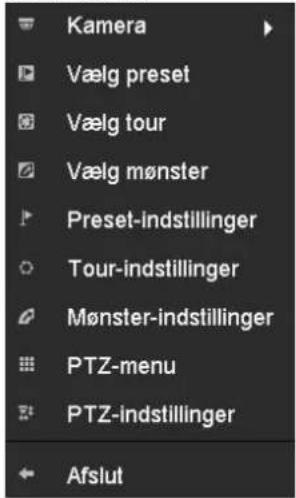

PTZ-styring 280

Generelt 280

Styring via PTZ-kontrolfeltet 280

Hændelsessøgning....285

Parametre for hændelsessøgningen 285

Søgningsresultat....286

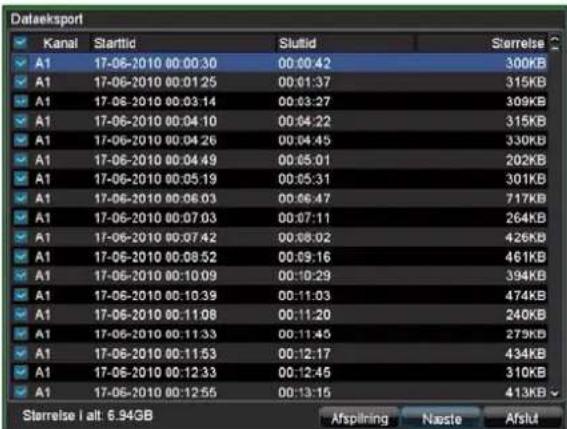

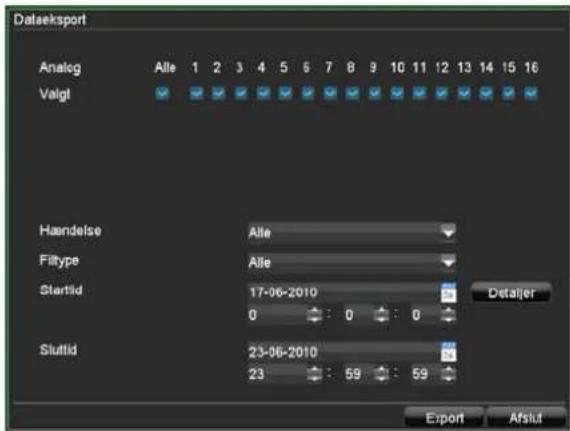

Dataeksport....287

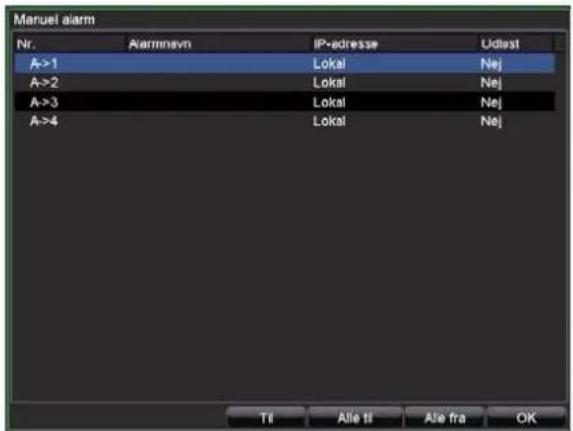

Manuel alarm 288

Harddisks 288

Indbygning af en harddisk 288

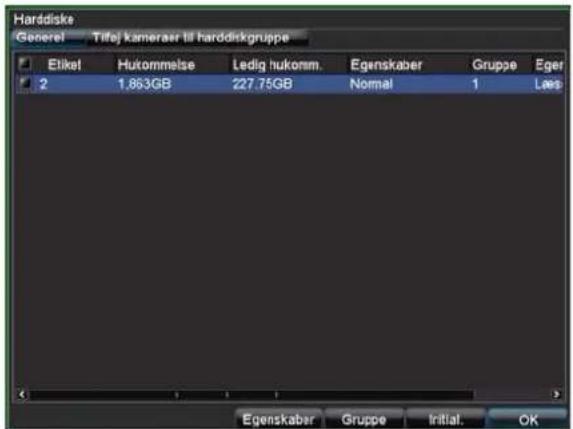

Initialisering af en harddisk 289

Harddiskforvaltningens parametre....289

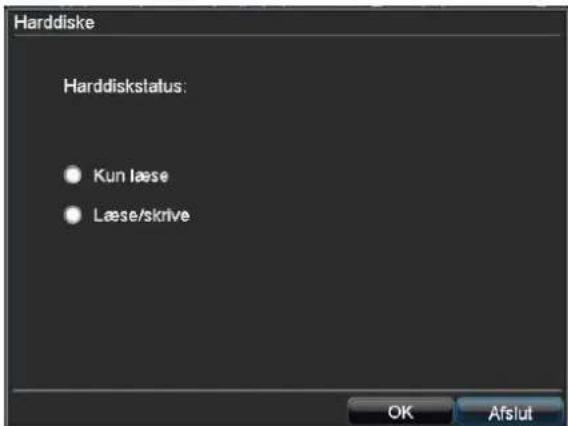

Indstilling af harddisken 289

Kontrol af harddiskstatus 290

Indstilling af harddiskalarmer....290

Indstillinger....291

Overblik....291

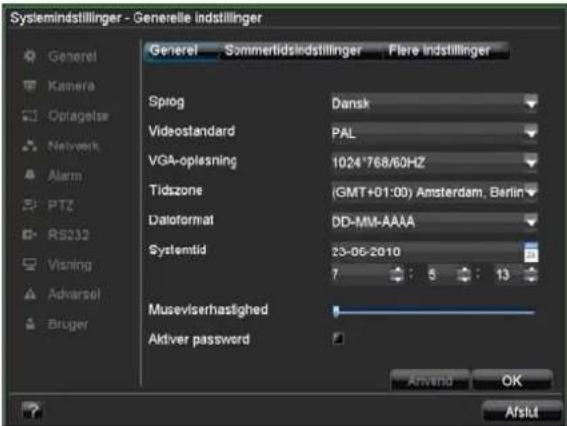

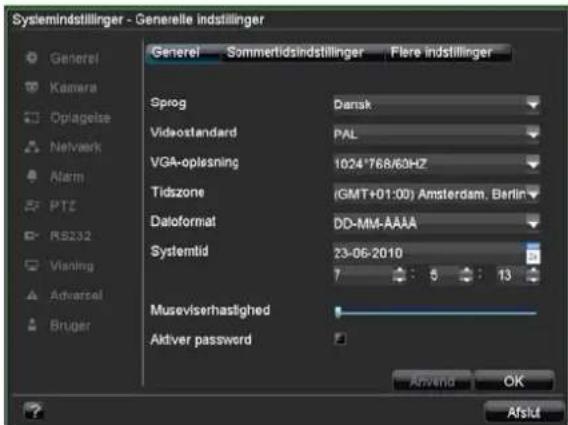

Generelle indstillinger 291

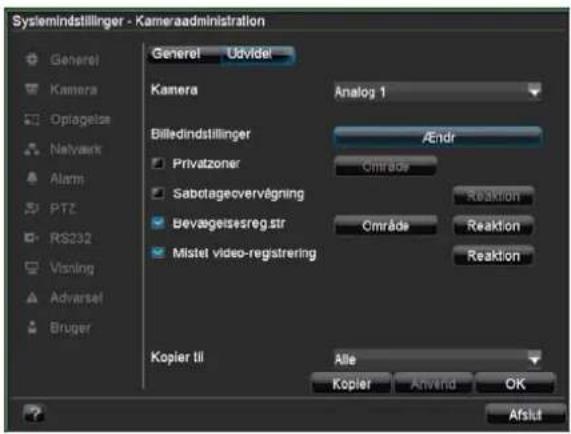

Indstillinger: Kamera....292

Indstilling af zoner....293

Zoner: Tidsplan og meddelelse 293

Indstillinger: Optagelse 294

Indstillinger: Netværk....294

Indstillinger: Alarm 294

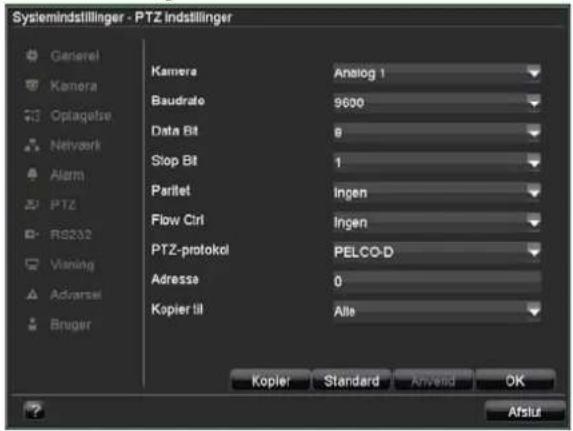

Indstillinger: PTZ....294

Indstillinger: RS232....294

Display 294

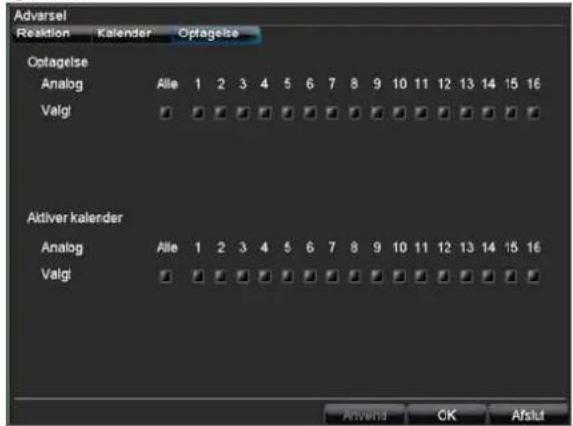

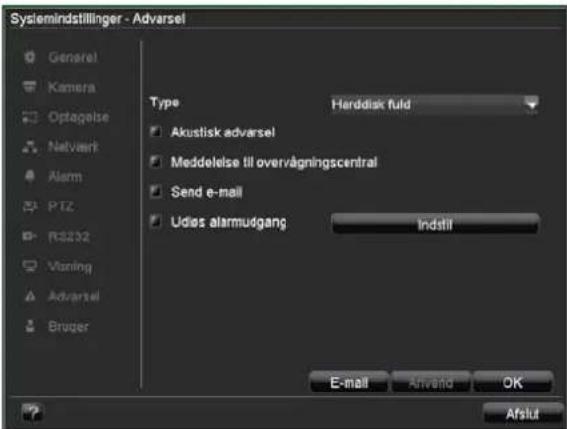

Indstillinger: Advarsel....295

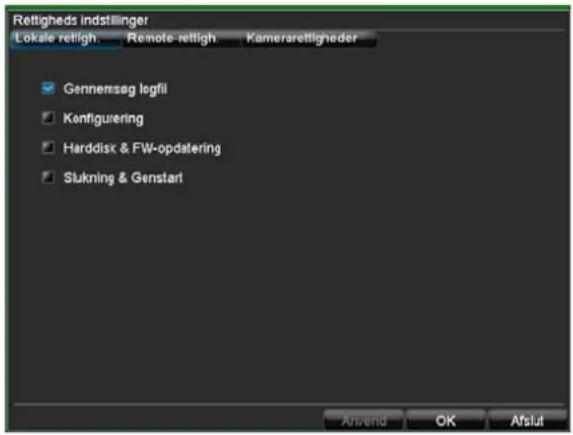

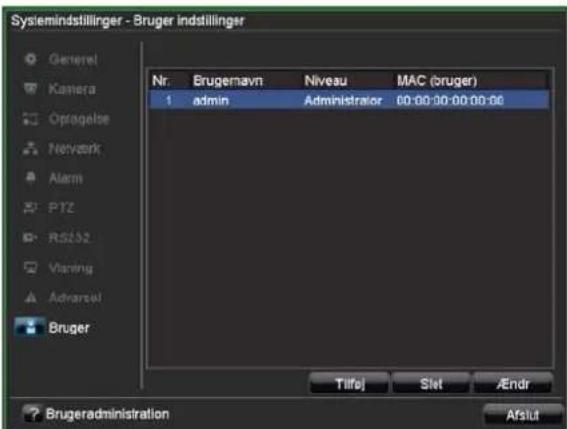

Indstillinger: Bruger....295

Vedligeholdelse....297

Opgradering af apparat....297

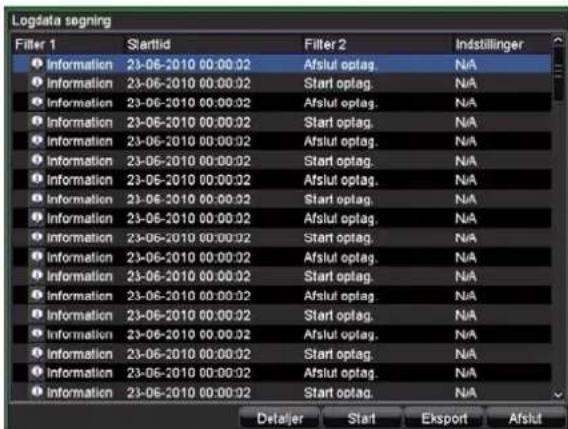

Gennemsøgning af logfil....298
Reset af systemet....299
Im-/eksport af konfiguration 299

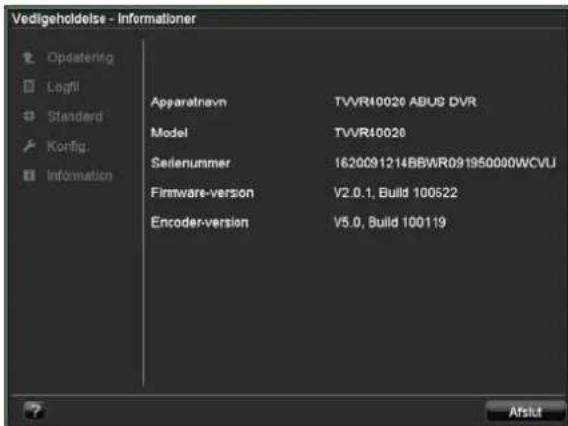

Information....299
Nedlukning 299

Netværk....300

Generelt 300

Begreber 300

Netværksopbygning....301

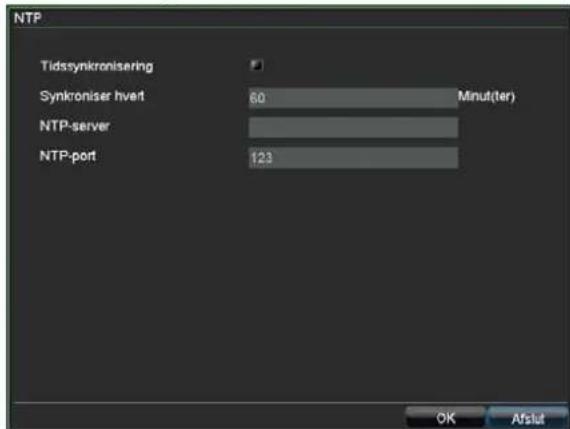

Netværkskonfiguration....301

Alarm 305

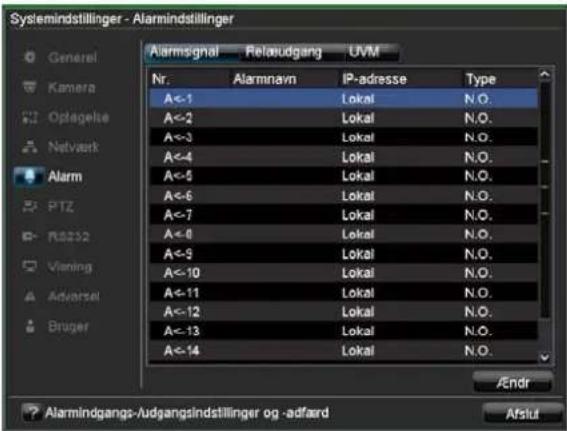

Alarmoversigt 305

Alarmindgang....305

Relæudgang 307

IP-alarmmodul 307

Rengøring og pleje af apparatet....307

Henvisning ....307

Udbedring af fejl....308

Indeks....309

Tekniske data 310

HDD-lagerkapacitet 311

Bortskaffelse 312

Henvisning til EF-direktivet vedr. gamle elektro- og elektronikapparater ....312

Henvisning vedr. håndteringen af batterier....312

Vigtigt henvisning vedr. bortskaffelse af batterier....312

Henvisning til RoHS EF-direktivet....312

Ordforklaring 313

Anvendte fagbegreber 313

Om det interne harddiskdrev....315

Kvikguide

Før du starter

Der skal udføres følgende forberedelser:

1. Overhold de generelle henvisninger, sikkerhedshenvisninger samt forklaringer vedrørende opstilling og tilslutning, se s. 9.
2. Kontrollér, at emballagens indhold er fuldstændigt, og om det er beskadiget.
3. Sæt batterierne i fjernbetjeningen.

Henvisning

Læs forklaringerne i den separate kvikguide.

Installation af harddisken

Advarsel

Sluk apparatet, og afbryd det fra strømforsyningen!

Sørg for den nødvendige jordforbindelse for at undgå statisk afladning.

1. Installér en eller flere harddiske, se separat kvikguide.
2. Etablér først forbindelsen til motherboardet med det røde datakabel (lille stik).
3. Forbind strømkablet (stort stik, med 5 ledere).
4. Kontrollér, at stikforbindelserne sidder korrekt.
5. Luk huset.

Etablering af tilslutninger

Henvisning

Overhold minimumradius ved trækning af kabler! Knæk ikke kabler!

1. Forbind de analoge kameraer med BNC-tilslutningerne 1 – 4/8/16.
2. Forbind audio-tilslutningerne.
3. Forbind sensorerne med alarmindgangene.
4. Forbind monitoren med VGA- eller BNC-tilslutningen.
5. Forbind musen med USB-stikket.
6. Etablér tilslutningen.
7. Tænd apparatet med netafbryderen POWER på apparatets bagside. Statusvisningen DVR apparatets forside lyser.

Konfiguration af apparatet

Henvisning

Læs forklaringerne i den separate kvikguide.

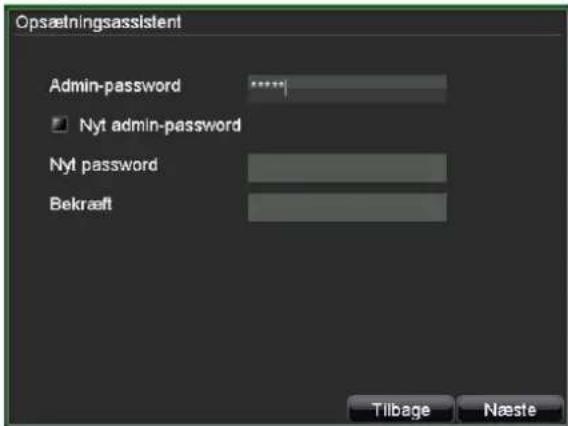

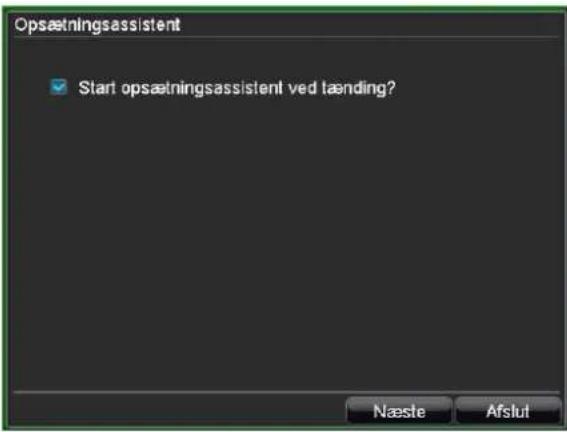

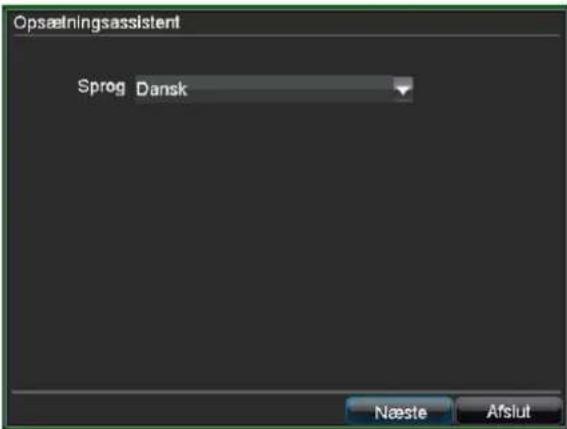

• Udfør „indstillingsassistentens“ enkelte trin, se s. 18.
• Følgende indstillinger konfigureres efter hinanden:
  • Valg af brugeroverfladens sprog

• Oprettelse af administratoren

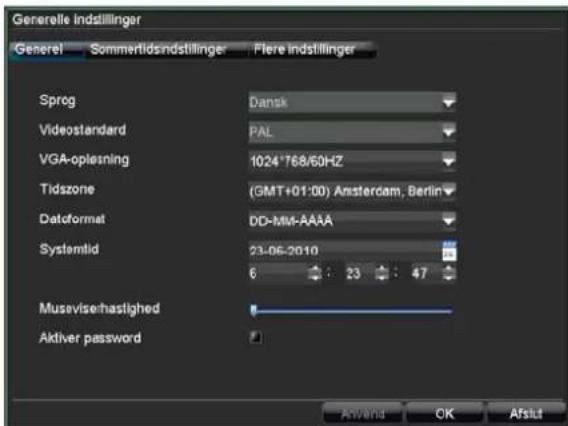

- Generelle indstillinger (dato, klokkeslæt ...)
- Forvaltning af harddisk (initialisering etc.)
• Optagelsesindstillinger
• Netværksindstillinger

Henvisning

Efterfølgende ændring af dato eller klokkeslæt kan medføre tab af data!

- Vær opmærksom på menuoversigten på s. 32 samt henvisningerne og forklaringen til den grundlæggende betjening af systemet på s. 13.

Vær opmærksom på forklaringerne til:

Live-visning	s. 20
Afspilning	s. 26
PTZ	s. 28
Datasikring	s. 35
Fejlsøgning	s. 56

Vigtige sikkerhedshenvisninger

Symbolforklaring

Der anvendes følgende symboler i vejledningen hhv. på apparatet:

Symbol Signalord Betydning

Advarsel Advarsel mod fare for kvæstelser eller farer for helbredet.

Advarsel Advarsel mod fare for kvæstelser eller farer for helbredet som følge af elektrisk spænding.

Vigtigt Sikkerhedshenvisninger vedr. mulige skader på apparatet/tilbehøret.

Henvisning Henvisning til vigtige informationer.

Der anvendes følgende kendemærker i teksten:

Betydning

1. ... Handlungsopfordring/-anvisning med fastlagt
2. ... rækkefølge for handlingstrinene i teksten

- ... Liste uden fastlagt rækkefølge i teksten eller advarselshenvisningen - ...

Korrekt anvendelse

Brug kun apparatet til det formål, som det er blevet bygget og konciperet til! Enhver anden anvendelse anses for at være ukorrekt!

Dette apparat må kun anvendes til følgende formål:

- Denne digitaloptager anvendes i kombination med tilsluttede videosignalkilder (s/h- og farvekameraer, IP-kameraer) og videogengivelsesapparater (CRT-eller TFT-monitorer) til at overvåge objekter.

Henvisning

Datalagringen er underlagt de nationale retningslinjer om beskyttelse af persondata.

Gør ved installationen kunderne opmærksom, at disse retningslinjer findes.

Generelt

Læs følgende anvisninger grundigt igenne, før apparatet anvendes første gang, og overhold alle advarselshen-visninger, selv om du er bekendt med omgang med elektroniske apparater.

Advarsel

Ved skader, der skyldes manglende overholdelse af denne betjeningsvejledning, bortfalder kravet om garanti.

Vi påtager os intet ansvar i forbindelse med person- og/eller materielle skader, der skyldes ukorrekt håndtering eller manglende overholdelse af sikkerhedshenvisningerne.

I sådanne tilfælde bortfalder ethvert krav om garanti!

Opbevar denne håndbog omhyggeligt som fremtidig reference.

Hvis apparatet sælges eller gives videre, skal denne vejledning denne vejledning også udleveres.

Dette apparat blev produceret under overholdelse af internationale sikkerhedsstandarder.

Strømforsyning

• Tilslut kun dette apparat til en strømkilde, der leverer netspændingen, der er anført på typeskiltet.
• Hvis du ikke er sikker på, hvilken findes hos dig, skal du kontakte el-forsyningsselskabet.

Advarsel

Forebyg tab af data! Tilslut altid apparatet til en nødstrømsforsyning UPS med overspændingsbeskyttelse.

• Afbryd apparatet fra netstrømforsyningen, før der udføres vedligeholdelses- eller installationsarbejder.
• Dette apparats afbryder ikke apparatet fuldstændigt fra strømnettet.
• For at afbryde apparatet fuldstændigt fre nettet skal netstikket trækkes ud af stikdåsen. Derfor skal apparat opstilles, så en direkte og uhindret adgang til stikdåsen altid er sikret, og stikket i en nødsituation kan trækkes ud med det samme.

- For at udelukke brandfare skal netstikket principielt trækkes ud af stikdåsen, hvis apparatet ikke bruges i længere tid. Du bedes afbryde apparatet fra strømnettet før en storm og/eller tordenvejr med fare for lynnedslag. Eller tilslut apparatet til en nødstrømsforsyning.

Advarsel

Åbn aldrig apparatet selv! Der er fare for elektrisk stød!

Kontakt uddannet fagpersonale eller installatøren, hvis det er nødvendigt at åbne apparatet.

- Indbygningen eller ombygningen af en harddisk bør kun foretages af uddannet personale eller installatøren.

Advarsel

Installation i eller ændringer af apparatet medfører tab af garanti, hvis det ikke foretages af fagpersonale.

Vi anbefaler at lade en installatør installere en harddisk.

Ved ukorrekt installation af harddisken bortfalder garantien!

Overbelastning/overspænding

• Undgå at overbelast stikdåser, forlængerkabler og adaptere, da det kan medføre brand eller elektrisk stød.
• Anvend en overspændingsbeskyttelse for at undgå beskadigelser på grund af overspænding (f.eks. tordenvejr).

Kabler

• Tag altid fat i stikket på alle kabler, og træk ikke i selve kablet.
• Tag aldrig fat i netkablet med våde hænder, da de kan forårsage en kortslutning eller elektrisk stød.
• Stil hverken apparatet, møbelstykket eller andre tunge genstand på kablerne, og sørg for, at de ikke knækkes, især ved stikket og tilslutningsbøsningerne.

- Slå aldrig knuder på et kabel, og bind det ikke sammen med andre kabler.

- Alle kabler skal trækkes, så ingen træder på dem eller forhindres af dem.

- Et beskadiget netkabel kan medføre brand eller elektrisk stød. Kontrollér netkablet regelmæssigt.

- Netkabler og netstik må ikke ændres eller manipuleres.

- Anvend ikke adapterstik eller forlængerkabler, som ikke opfylder de gældende sikkerhedsnormer, og foretag heller ikke indgreb på strøm- og netkabler!

Opstillingssted/driftsomgivelser

• Stil apparatet på en fast, jævn overflade, og stil ikke tunge genstande på apparatet.
• Apparatet er ikke beregnet til drift i rum med høj temperatur eller luftfugtighed (f.eks. badeværelser), eller hvor der forekommer meget støv.
• Driftstemperatur og driftsluftfugtighed:
• -10 °C til 55 °C, maks. 85 % relativ fugtighed. Apparatet må kun anvendes i tempereret klima.

Sørg for, at

• en tilstrækkelig ventilation altid er sikret (stil ikke apparatet i reoler, på et tykt tæppe, på en seng eller dér, hvor ventilationsåbninger tildækkes, og lad der være mindst 10 cm til alle sider).
• direkte varmekilder (f.eks. radiatorer) ikke påvirker apparatet.
• der ikke er direkte sollys eller kraftigt kunstigt lys på apparatet.
• apparatet ikke står umiddelbart i nærhden af magnetfelter (f.eks. højttalere).
• der ikke står åben ild (f.eks. brændende lys) på eller ved siden af apparatet.
• kontakt med stænk og dråber og aggressive væsker undgås.
• apparatet ikke anvendes i nærheden af vand, især må apparatet aldrig neddyppes (stil ikke genstande, der er fyldt med væsker, f.eks. vaser eller drikkevarer, på eller ved siden af apparatet).
• der ikke trænger fremmedlegemer ind.
• apparatet ikke udsættes for kraftige temperaturændringer, da luftfugtigheden ellers kondensere og kan medføre elektriske kortslutninger.
• apparatet ikke udsættes for voldsomme rystelser og vibrationer.

Fjernbetjening

- Hvis apparatet ikke anvendes i længere tid, skal alle batterier tages ud, da de kan løbe ud og beskadige apparatet.

Vedligeholdelse og pleje

Vedligeholdelsesarbejder er nødvendige, hvis apparatet er blevet beskadiget, f.eks. hvis netstik, netkabel eller hus er beskadiget, der er trængt væske eller genstande ind i apparatet, det har været udsat for regn eller fugt, eller hvis det ikke fungerer fejlfit eller er faldet ned.

• Afbryd apparatet fra nettet i forbindelse med vedligeholdelsesarbejder (f.eks. rengøring)!
• Hvis du konstaterer røgudvikling, usædvanlige lyde eller lugte, skal du slukke apparatet med det samme og trække netstikket ud af stikdåsen. I disse tilfælde må apparatet ikke anvendes igen, før en fagmand har foretaget en kontrol.

- Lad kun kvalificeret fagpersonale foretage alle vedligeholdelsesarbejder.

- Åbn aldrig apparatets eller tilbehøres hus. Hvis huset er åbnet, er der livsfare på grund af elektrisk stød.

- Rengør apparatets hus og fjernbetjeningen med en fugtig klud.

- Anvend ikke opløsningsmidler, sprit, fortyndelser osv. De kan beskadige apparatets overflade.

- Saltvand, insektbekæmpelsesmidler, chlor- eller syreholdige opløsningsmidler (salmiak), skuremidler.

- Gnid forsigtigt over overfladen med bomulskluden, indtil den er helt tør.

Advarsel

Apparatet arbejder med farlig spænding.

Apparatet må derfor kun åbnes af autoriserede fagfolk. Alle vedligeholdelses- og servicearbejder skal udføres af autoriserede firmaer. Ukorrekt reparationer kan medføre livsfare for apparatets bruger.

Tilbehør

- Tilslut kun apparatet, der udtrykkeligt er beregnet til det. I modsat fald kan der forekomme faresituationer eller skader på apparatet.

Idriftsættelse

• Læs alle sikkerheds- og betjeningshenvisninger før den første idriftsættelse!
• Åbn kun huset for at installere harddisken.

Advarsel

Sørg ved installation i et eksisterende videoovervågningsanlæg for, at alle apparater er afbrudt fra net- og lavspændingsstrømkredsen!

Advarsel

Foretag ikke selv montering, installation og kabelføring, hvis du er i tvivl, men overlad det til en fagmand.

Ukorrekte og uprofessionelle arbejder på strømnettet eller på husets installationer er ikke kun en fare for dig selv, men også for andre personer.

Træk installationernes kabler, så net- og lavspændingskredse altid forløber adskilt og ikke er forbundet med hinanden på noget sted eller kan forbindes på grund af en defekt.

Børn

• Lad ikke børn få fingre i elektriske apparater! Lad aldrig børn anvende elektriske apparater uden opsyn. Børn kan ikke altid erkende mulige farer rigtigt. Smådele kan være livsfarlige, hvis de sluges.
• Opbevar batterierne og de genopladelige batterier uden for småbørns rækkevidde. Hvis et batteri eller genopladeligt batteri er blevet slugt, skal der straks søges lægehjælp.
• Hold også emballagefolierne borte fra børn. Der er fare for at blive kvalt!
• Dette apparatet hører ikke til i børns hænder. Fjedrende dele kan springe ud ved ukorrekt anvendelse og medføre, at børn kommer til skade (f.eks. øjnene).

Indledning

Kære kunde.

Tak, fordi du har valgt at købe dette produkt.

Produktet opfylder kravene i de gældende europæiske og nationale retningslinjer. Overensstemmelsen er dokumenteret, de pågældende erklæringer og dokumenter befinder sig hos producenten (www.abus-sc.com).

Som bruger er du forpligtet til at følge denne betjenings-vejledning for bevare denne tilstand og sikre en farefri brug!

Læs hele betjeningsvejledningen igennem før idriftsættelse af produktet, overhold alle betjenings- og sikkerhedshenvisninger!

Alle indeholdte firmanavne og produktbetegnelser er de pågældende ejeres varemærker. Alle rettigheder forbeholdt.

I tilfælde af spørgsmål bedes du henvende dig til din installatør eller forhandler!

Ansvarsfritagelse

Denne betjeningsvejledning blev udarbejdet meget omhyggeligt. Hvis du alligevel finder udeladelser eller unøjagtigheder, bedes du meddele os dette på adressen, der er anført på bagsiden af håndbogen. ABUS Security-Center GmbH påtager sig intet ansvar for tekniske og typografiske fejl og forbeholder sig retten til på ethvert tidspunkt uden forudgående varsel at ændre produktet og betjeningsvejledningerne. ABUS Security-Center er ikke ansvarlig for direkte og indirekte følgeskader, der opstår i forbindelse med dette produkts udstyr, funktion og anvendelse. Der gælder ingen garanti for indholdet i dette dokument.

Generelle informationer

Læs denne brugerhåndbog omhyggeligt igennem for at anvende apparatet rigtigt, og opbevar den til senere brug.

Denne håndbog indeholder vejledninger vedrørende betjening og vedligeholdelse af optageren. Kontakt et autoriseret fagfirma i forbindelse med reparation af apparatet.

Udpakning

Håndtér apparatet meget forsigtigt, när du pakker det ud. Emballage og pakningshjælpemidler kan recycles og skal som regel afleveres til genanvendelse.

Vi anbefaler dig:

Emballagedele af papir, pap og bølgepap og kunststof skal lægges i indsamlingscontainerne, der er beregnet hertil.

Hvis de endnu ikke findes i området, som du bor i, kan du smide disse materialer ud sammen med husholdningsaffaldet.

Kontrollér først apparatet, hvis den originale emballage er beskadiget. Hvis apparatet har skader, skal du sende det tilbage med emballagen og kontakte producenten.

Leveringsomfang

• ABUS digitaloptager
• Netkabel
  • SATA kabel og skruer til HDD
• Beslag og skruer til rackmontering
• Software-cd
• Brugerhåndbog
• Kvikguide

Systembetjening

Generelt

Du kan styre apparatet på følgende måde:

• Betjeningsenheder på apparatets forside
• Fjernbetjening
• USB-mus

Betjeningsenheder på apparatet

i Henvisning

Se oversigten på s. 256.

Nr.	BetegnelseFunktion
1	Optagerens betjeningstaster:MENU:Henter hovedmenuenTænder/slukker tastetone (tryk i 5 sek.)REC:Henter menu til den manuelle optagelsePLAY:Åbner afspilningsmenuZOOM+:Forstørrer billedudsnit i PTZ-modusZOOM-:Formindsker billedudsnit i PTZ-modusSkifter videoudgang i live-modus: Monitor – Spot Monitor eller Video Out – Video Spot OutFOCUS+:Fokusindstilling i PTZ-modusFOCUS-:Fokusindstilling i PTZ-modusIRIS+:Åbner irisIRIS-:Lukker iris i PTZ-modusPTZ:Aktivering af PTZ-styringenMODE:Skifter visning af skærmKEYLOCK :Spærrer styretaster
2	USB-stik:Til eksterne USB 2.0-apparater (f.eks. mus, ekstern harddisk eller DVR-brænder)

Nr.	BetegnelseFunktion
3	Taster til valg af kamera 1, 2, 3, ...:Visning af kamerastatus:Lyser hvidt: Kamera er tilsluttetLyser blåt: Tilsluttet kamera optagerLyser ikke: Kamera ikke tilsluttetI live-visningen:Vælger kamera og viser som full screen
4	Navigationsknap:Ved afspilning:▲, ▼ indstiller hastighed◀, ▶ forrige/næste dagI live-visningen:KanalvalgI menuer:NavigererOK-tast:Hold trykket ned i 5 sekunder for at tænde eller slukke apparatetBekræfter valgetAktiverer/deaktiverer „afkrydsningsboks“Ved afspilning:PLAY/PAUSEForøg/ nedsæt afspilnings hastigheden:Normal afspilnings hastighed
5	Jog-shuttle:Under afspilning:Yder ring (shuttle ring) ændre afspilnings hastighedIndre ring for at afspille enkelt billede i single funktionI menuer:Indvendig ring bevæger cursur op/nedUdvendig ring bevæger cursor til venstre/højreI live-visningen:Kanalvalg
6	DVR status-LED:Visning af apparatstatus:Lyser konstant hvidt: Systemstatus OKBlinker hvidt: Systemstatus OK, optagelses-indstillinger gemt, overvågningsmodus aktivLyser konstant blåt: Mindst et kamera optager i øjeblikketLyser konstant rødt: Systemvedligeholdelse nødvendig
7	IR-modtager:Til fjernbetjeningen

Se oversigten på s. 256.

Fjernbetjeningens betjeningsenheder

Henvisning

Se grafikken af fjernbetjeningen på s. 4.

Nr.	BetegnelseFunktion
8	MAIN: BNC video outputSkalérbar live-visningNår der ikke benyttes en VGA monitor:Hovedsignal vises.VIDEO SPOT OUT: BNC video udgangVideo spot signal vises her.
9	VIDEO IN: BNC-indgange
10	AUDIO IN: Cinch-indgangeTilknyttet til kamera indgange 1 - 4
11	LINE IN:Cinch-audioindgang (optages ikke, kun til netværkstransmission)AUDIO OUT: Cinch audio udgang (synkroniseret med hoved video signal udgang)
12	RS-232:Seriel tilslutning - Ikke benyttet
13	VGA:Monitortilslutning VGA (9 stikben),videoudgangssignal
14	LAN:Ethernet-LAN-tilslutning
15	LOOP OUT:Tilslutning til tilsluttede videosignaler (kabel kan fås separat)
16	ALARM IN:RS485-tilslutning til PTZ-kameraerMaks. 16 alarmindgangeALARM OUT:Maks. 4 relæudgange
17	Netafbryder og 12 VDC-strømtilslutning
18	Tilslutning til jordforbindelsesledning

Nr.	BetegnelseFunktion
21	DEV:Tilordner fjernbetjening med apparat-ID'en
22	Alfanumeriske taster:Vælg kamera (kanal) i live-visningenIndtastning af bogstaver og tal i indtastningsfelter
23	A:Ændrer indtastning (stort/lille, symboler, tal)
24	PLAY:Starter afspilning
25	VOIP:Ikke benyttet
26	PREV:Ændrer visning af skærmen i live-visningen
27	Navigationstaster:Ved afspilning:▲,▼ indstiller hastighed◀,►forrige/næste dagI live-visningen:Vælger kamera (kanalvalg)I menuer:Navigerer
28	ESC:Ikke benyttet
29	Ikke benyttet
30	Ikke benyttet
31	Zoom+:Forstørrer billedudsnit i PTZ-modus
32	F1:I listefelter• Udvalg, alle optioner
33	Zoom -:Formindsker billedudsnit i PTZ-modus
34	F2:Skifter gennem kartotekskort
35	IRIS-: I PTZ-modus:• Lukker iris
36	Focus-: I PTZ-modus:• Formindsker billedudsnit i PTZ-modus
37	IRIS+: I PTZ-modus:• Åbner iris
38	Focus+: I PTZ-modus:• Forstørrer billedudsnit i PTZ-modus
39	◀II: Pause/baglæns afspilning
40	■: Standser afspilning
41	PTZ :Tænder PTZ-styring
42	Enter-tast ▶II:• Bekræfter valget• Aktiverer/deaktiverer „afkrydsningsboks“Ved afspilning:• PLAY/PAUSESingle Play-modus:• Skifter enkelt frame videre
43	MENU:• Henter hovedmenuen• Tænder/slukker tastetone (tryk i 5 sek.)
44	REC:Åbner/starter manuel optagelse

Nr. BetegnelseFunktion
45	INFO:Skifter i live-visningen til en anden monitor
46	EDIT:Generelt:Aktiverer tekstindtastninger, i tekstfelter backspace
47	POWER:Tænder/slukker (holdes nede i 5 sekunder)

Betjening med musen

i

Henvisning

Den videre beskrivelse i denne betjeningsvejledning foretages med musen.

Tast Funktion
Venstre	Enkeltklik:Valg i menuen, aktivering af et indtastningsfelt eller et kartotekskortDobbeltklik:Skifter visningen af skærm enkeltbillede- flere billeder ved live-visning og afspilningKlik og træk:I PTZ-modus: Styrer kameraerneOpretter alarmområder eller -zoner
Højre	Enkeltklik:Henter popup-menuen
Scrolle-hjul	Ved live-visning:Viser forrige/næste kameraI menuer:Scroller gennem menuerne

Skærmtastatur

Hvis du klikker på et tekstindtastningsfelt med musen, vises skærmtastaturet:

Tasterne har identisk funktion med et computer-tastatur.

• Klik med den venstre musecursor på et tegn for at indtaste det.
• Klik på Enter for at afslutte indtastningen.
• Klik på ← for at slette tegnet foran cursoren.
• Klik på det indrammede a for at skifte mellem store og små bogstaver. Den aktive indstilling vises over tastaturet.
• Klik på ESC for at afbryde en indtastning eller at forlade fetet.

Start af apparatet

Bemærk

Apparatet må kun tilsluttet til netspændingen, der er anført på typeskiltet!

Anvend af sikkerhedsmæssige årsager en nødstømsforsyning UPS.

Når apparatet er tilsluttet til strømforsyningen og hovedafbryderen på apparatets bagside er tændt, lyser DVR status-LED'en.

1. Under opstarten gennemfører apparatet en selvtest.
2. Til sidst vises indstillingsassistenten. Afslut den for at komme til live-visningen.

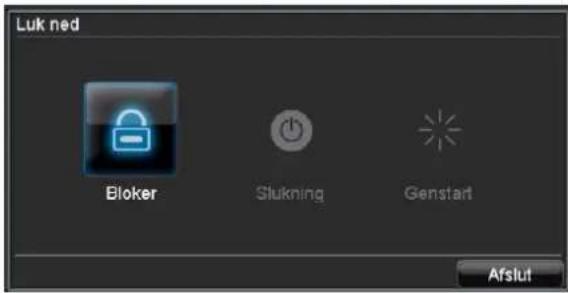

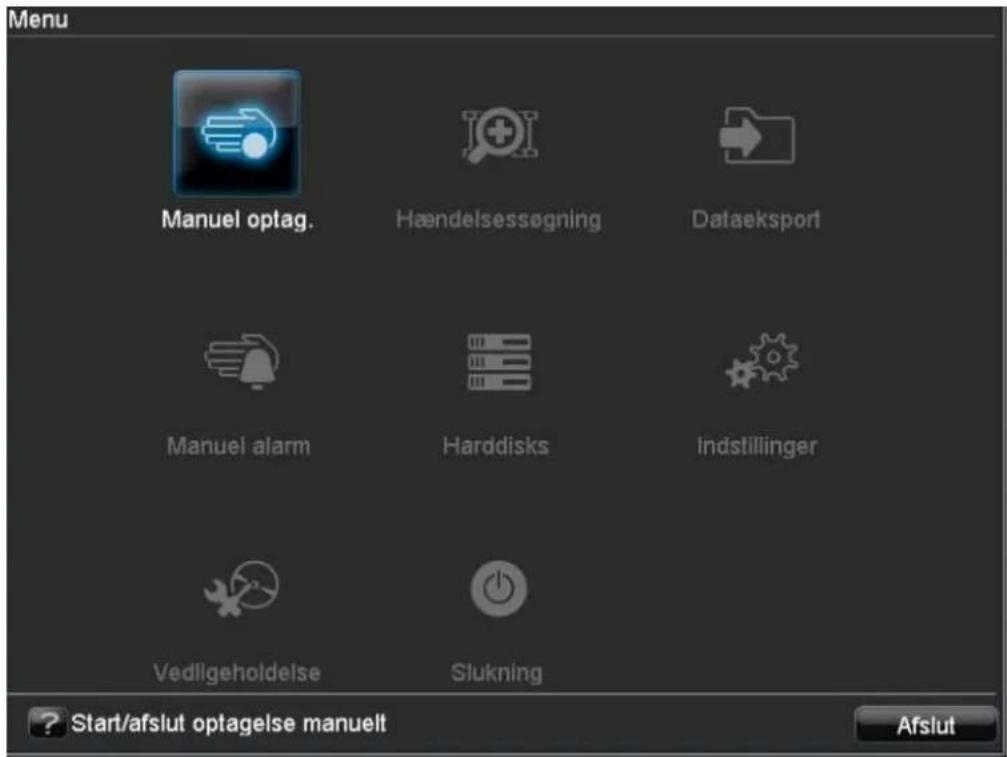

Klik på ShutDown i hovedmenuen. Oversigten vises.

Luk ned Bloker Slukning Genstart Afslut

1. Vælg optionen ShutDown for at frakoble, og bekræft forespørgslen med Ja. Apparatet frakobles.

- Tryk ikke på nogen tast under frakoblingen!

1. Vælg det venstre symbol Lock for at spærre systemet. Brugeroverfladen er spærret. For at komme til menuen er det nødvendigt at indtaste en adgangskode.

2. Vælg det højre symbol Reboot for at genstarte. Apparatet foretager en genstart.

Tilkobling af apparatet

- Tryk på tasten OK, og hold den nede i 5 sekunder for at tænde apparatet igen.

Statusvisninger

Generelt

Følgende statusvisninger informerer dig om driftstilstanden:

• LED'er på apparatets forside
- Akustiske signaltoner
- Icons (displayelementer) på monitoren

Henvisning

Læs forklaringerne i den separate kvikguide.

DVR status-LED

Tilstand Funktion
Lyser konstant hvidt	Systemstatus OK
Blinker hvidt	Systemstatus OK,optagelsesindstillinger gemt,overvågningsmodus aktiv
Lyser konstant blåt	Mindst et kamera optager i øjeblikket
Lyser konstant rødt	Systemvedligeholdelse nødvendig

Taster til valg af kamera status-LED

Tilstand Funktion
Slukket Kamera ikke tilsluttet
Lyser konstant hvidt Kamera tilsluttet
Lyser konstant blåt	Kamera optager i øjeblikket

Visninger på monitoren

• Permanent optagelse: „Blät R“
• Hændelsesoptagelse: „Rødt R“

Indstillingsassistent

Indstilling af systemet

Indstillingsassistenten leder dig gennem de nødvendige grundindstillinger af systemet. Derefter er DVR indstillet til optagelse og overvågning.

Henvisning

Alle detailindstillinger findes i apparatmenuen, se oversigt på s. 32.

Når der tændes første gang, vises valget af sprog:

Opsætningsassistent Sprog Dansk Næste Afslut

1. Klik i indtastningsfeltet, og vælg dit sprog i listen. Klik på Next for at fortsætte. Følgende forespørgsel vises:

Opsætningsassistent Start opsætningsassistent ved tænding? Næste Afslui

Når systemet er indstillet, kan du aktivere „afkrydsningsboksen“. Fluebenet forsvinder, og assistenten startes ikke længere automatisk.

Indstilling af administratoren

Advarsel

Notér administratorkodeordet. Følgende er forindstillet

„1 2 3 4 5“.

Opsætningsassistent Admin-password ***** Nyt admin-password Nyt password Bekræft Tilbage Næste

1. Klik på indtastningsfeltet, og indtast Admin Password (administratorkodeord).
2. Aktivér „afkrydsningsboksen“ foran New Admin Password for at oprette et nyt kodeord.
3. Indtast det nye kodeord, og bekræft din indtastning i feltet nedenunder.
4. Klik på Next.

Generelle indstillinger

1. Klik på Enter i det næste vindue.

Generelle Indstillinger General Sommertidsindstillinger Fiere indstillinger Sprog Dansk Videostandard PAL VGA-oplesning 1024*768/60HZ Tidszone (GMT+01:00) Amsterdam, Berlin Dataformat DD-MM-AAAA Systemtid 23-06-2010 6 23 47 Musevise/hastighed Aktiver password Avtend CK Afsid

1. Indtast systemtiden bestående af dato og klokkeslæt. Klik på Apply for at overtage dataene. Afslut indstillingen med OK, og klik på Next.

Forvaltning af harddisk

1. Klik på Enter.

Harddisk Generet Tilføj kameraer til harddiskgruppe Etiket Hukommelse Ledig hukomm. Egenskaber Gruppe Eger 2 1.863GB 227.75GB Normal 1 Laes Egenskaber Gruppe Initial OK

1. Aktivér „afkrydsningsboksen“, og klik derefter på Init for at indstille en ny harddisk.

Advarsel

Alle data, der befinder sig på den, slettes i den forbindelse!

1. Bekræft sikkerhedsforespørgslen med OK. Harddisken indstillet til anvendelsen. Processen vises med statusbjælken.
2. Afslut indstillingen med OK, og klik på Next.

Optagelsesindstillinger

1. Klik på Enter.

Oplageindstillinger General UdVidet Kalender Kamera Analog 1 Stream Stream 1 (varig cpt.) Streamtype Video & Audio Opleaning CIF Bitrate-type Variable Videokvallet ++++ Dilatedrate 20(PAL)/30(NTSC) Maks. bitrate (Kbps) 512 Fri vaordi Flere indstillinger Endr Kopier til Alle Kopier Anvena OK Aflut

1. Vælg på kartotekskortet General kameraet, og fastlæg indstillingerne.
2. Klik på kartotekskortet Schedule og på knappen Edit.

Audio Settings - Record Settings Current/Maximize/Minimize Control Audio 10 Audio 15 Audio 20 Audio 25 Audio 30 Audio 35 Audio 40 Audio 45 Audio 50 Audio 55 Audio 60 Audio 65 Audio 70 Audio 75 Audio 80 Audio 85 Audio 90 Audio 95 Audio 100 Audio 105 Audio 110 Audio 115 Audio 120 Audio 125 Audio 130 Audio 135 Audio 140 Audio 145 Audio 150 Audio 155 Audio 160 Audio 165 Audio 170 Audio 175 Audio 180 Audio 185 Audio 190 Audio 195 Audio 200 Audio 205 Audio 210 Audio 215 Audio 220 Audio 225 Audio 230 Audio 235 Audio 240 Audio 245 Audio 250 Audio 255 Audio 260 Audio 265 Audio 270 Audio 275 Audio 280 Audio 285 Audio 290 Audio 295 Audio 300 Audio 305 Audio 310 Audio 315 Audio 320 Audio 325 Audio 330 Audio 335 Audio 340 Audio 345 Audio 350 Audio 355 Audio 360 Audio 365 Audio 370 Audio 375 Audio 380 Audio 385 Audio 390 Audio 395 Audio 400 Audio 405 Audio 410 Audio 415 Audio 420 Audio 425 Audio 430 Audio 435 Audio 440 Audio 445 Audio 450 Audio 455 Audio 460 Audio 465 Audio 470 Audio 475 Audio 480 Audio 485 Audio 490 Audio 495 Audio 500 Audio 505 Audio 510 Audio 515 Audio 520 Audio 525 Audio 530 Audio 535 Audio 540 Audio 545 Audio 550 Audio 555 Audio 560 Audio 565 Audio 570 Audio 575 Audio 580 Audio 585 Audio 590 Audio 595 Audio 600

Create Settings Enable Schedule Days At Week All Day Type Type 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 Type Type 1 Top Type 2 Top Type 3 Top Type 4 Top Type 5 Top Type 6 Top Type 7 Top Type 8 Top Type 9 Top Type 10 Top Type 11 Top Type 12 Top Type 13 Top Type 14 Top Type 15 Top Type 16 Top Type 17 Top Type 18 Top Type 19 Top Type 20 Top Type 21 Top Type 22 Top Type 23 Top Type 24 Top Type 25 Top Type 26 Top Type 27 Top Type 28 Top Type 29 Top Type 30 Top Type 31 Top Type 32 Top Type 33 Top Type 34 Top Type 35 Top Type 36 Top Type 37 Top Type 38 Top Type 39 Top Type 40 Top Type 41 Top Type 42 Top Type 43 Top Type 44 Top Type 45 Top Type 46 Top Type 47 Top Type 48 Top Type 49 Top Type 50 Top Type 51 Top Type 52 Top Type 53 Top Type 54 Top Type 55 Top Type 56 Top Type 57 Top Type 58 Top Type 59 Top Type 60 Top Type

1. Aktivér „afkrydsningsboksen“ Enable Schedule og All Day. Dermed er optagelsen for hele dagen tilkoblet.
2. Afslut indstillingen med OK. Indstillingerne vises med farve i tidsplansoversigten.
3. For at overføre denne tidsplan til andre kameraer skal du vælge kameraet (eller All for at give alle kameraer de samme parametre) og bekræfte med Copy.
4. Afslut indstillingen med OK, og klik på Next.

Netværksindstillinger

1. Klik på Enter.

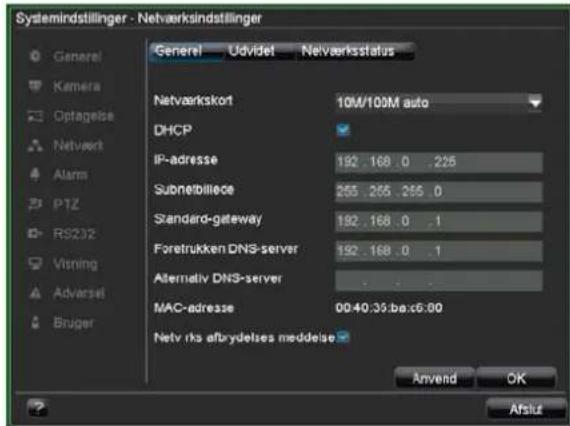

Systemindstillinger - Netvaerksindstillinger Generel Udvidet Netvaerksstatus Netvaerkskort 10M/10M auto DHCP IP-adresse 192.168.0 .225 Subnetbillece 255.255.255.0 Standard-gateway 192.168.0 .1 Foretrukken DNS-server 192.168.0 .1 Alternativ DNS-server MAC-adresse 00:40:35:be:x6:00 Netvrks afbrydelsea meddeise Anvend OK Aflut

Henvisning

Spørg hos den ansvarlige netværksadministrator, om du kan vælge DHCP, eller om IP-adressen og de videre indstillinger skal foretages manuelt.

1. DHCP aktiveret: Hvis DHCP er indstillet i netværkrouteren, skal du aktivere „afkrydsningsboksen“ DHCP. Alle netværksindstillinger foretages derefter automatisk
2. DHCP ikke aktiveret: Indtast dataene manuelt (IP-adresse, subnetmaske samt den standardmæssigt indstillede gateway = routerens IP-adresse).

En typisk adresse kunne se ud på følgende måde:

1. Afslut indstillingen med OK, og klik på Next.

Live-visning

Overblik

Live-visningen starter automatisk, när apparatet tændes. Ved at trykke flere gange på tasten Menu kommer de også tilbage til live-visningen.

Til højre findes popup-menuen for visningerne. Til højre vises datoen og klokkeslættet.

• Klik på firkantsymbolet foroven til højre i menubjælken for at åbne popup-menuen for visningerne.
• Klik på et af symbolerne for at skifte mellem de forskellige visninger.

På hovedskærmen vises signalerne for de tilsluttede kameraer.

- Ved at dobbeltklikke på den venstre musetast kan du vise det pågældende kamerabillede som full screen eller igen skifte tilbage til den oprindelige visning.

Statussymboler

- Følgende symboler vises afhængigt af apparatets driftsstatus:

Symbol	Betydning
	Hændelse registreretBevægelsesregistrering, alarmudløsning med sensor, HDD-fejl,...
RR	Rød: OptagelseHændelsesoptagelseBlå: OptagelsePermanent optagelse

Popup-menu ved musebetjening

Henvisning

Tryk på den højre musetast, mens musecursoren befinder sig over et live-billede.

Følgende indstillinger er mulige. Pilen til højre viser, at en undermenu til udvalg åbnes:

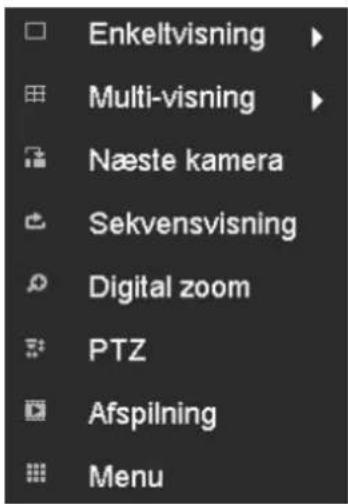

Enkeltvisning Multi-visning Næste kamera Sekvensvisning Digital zoom PTZ Afspilning Menu

Enkeltvisning Full screen for det valgte kamera

Multi-visning Forskellige kameralayouts

Næste kamera Visning af de(t) næste kamera(er)

Sekvensvisning Starter kamerasekvensen

Digital Zoom Forstørrer billedudsnittet

PTZ Aktiverer PTZ-modus

Afspilning Skifter til afspilning

Menu Åbner hovedmenuen

i

Henvisning

Stop Auto-switch (sekvensvisning):

Fastlæg sekvensforsinkelsen for visningen i visningsindstillingerne.

Digitalt zoom

Denne funktion åbner et billede, der er forstørret fire gange.

• Klik med den venstre musetast i det lille billedvindue, og forskyd markeringsrammen, mens du trykker på musetasten.
• Det valgte udsnit forstørres digitalt.
• Afslutning: Højreklik først på Exit, og venstreklik derefter.

Indstillinger

Henvisning

Live-visningen kan indstilles på følgende måde.

Systemindstillinger - Display Indstillinger General Kamera Optogelse Network Alarm PTZ RS232 Visning Adverse Bruger Videoudgang MODUS Sakvensforsinkelse Kameraanordning Aktiver audioudgang Vis hændelse på Visn.varigh. ved hændelse MAIN 4 x 4 Inlet skift ÄEndr Video Spot Out 3sek. Anvend OK Aflut

Videoudgang VGA, MAIN, VIDEO SPOT OUTVælger tilslutningen, hvos indstillingerne ændres.
Modus Forskellige kameralayouts
Sekvensforsinkelse	Omskiftningstid mellem de enkelte kameraer ved sekvensvisning
Kameraanordning	Kameraplacering i live-visningen
Aktiver audioudgnag	Aktiverer/deaktiverervideoudgangens audiosignal
Tilslut taleudgang	Tildeler monitor til gengivelse af hændelser
Vis hændelse på	I sekunder, som hændelsen vises på den tildelte monitor

Henvisning

VGA monitor tilsluttet:

En tilsluttet VGA monitor vil automatisk blive hovedmonitor der hvor lyd udgangen også er tilknyttet. BNC udgangen Video Spot Out viser kameraer i sekvens og i fuld skærm.

Hvis der ikke er tilsluttet et VGA kabel under boot processen på DVR'en, vil hovedvideosignalet blive vist på hoved BNC udgang. Tilslut VGA kablet og reboot DVR for at kunne benytte VGA udgangen.

Ingen VGA monitor tilsluttet:

Hoved videosignal bliver vist på BNC udgangen MAIN. BNC udgangen video spot ud viser kameraerne i sekvens og i fuld skærm.

Indstilling af kameraudgangen

Du kan indstille maks. 16 kameraer i live-visningen samtidigt.

1. Klik på Set.

Kameraanordning Modus 4 x 4 1 A1 2 A2 3 A3 4 A4 5 A5 6 A6 7 A7 8 A8 9 A9 10 大鹏 11 A10 12 A11 13 A14 14 A15 15 A16 16 OK Afslt

1. Vælg displaymodusen.

• 1 × 1

- 2×2

- 3 x 3 etc, oversigten ændres i overensstemmelse med indstillingen.

1. Med navigationstasterne tilordner du det ønskede kamerasignal til det pågældende skærmudsnit.

- Indstillingen X betyder, at dette kamera ikke vises.

1. Klik på OK for at overtage indstillingen.

Note

Udgangen på spotmonitoren er altid I fuld skærm.

Optagelse

Indstilling

På kartotekskortet General står følgende indstillinger til rådighed:

Kamera	Kamera, der skal indstilles
Stream	Stream 1: Egenskaber for permanent optagelseStream 2: Egenskaber for hændelsesoptagelseStream 3: Egenskaber for netværksoverførslen
Streamtype	VideoVideo og audio
Opløsning	4 CIFDCIF2 CIFCIFQCIF
Bitrate-type	Generelt gælder: Jo højere bitratener, desto mere lagerplads er der brug for!Variabel:Statisk billede – lav bitrate, dynamisk billede – høj bitrateKonstant:Bitrate uændret (med maks. bitrate)
Videokvalitet	Forskellige kvalitetstrin+: lav kvalitet+++++: høj kvalitet
Billedrate	Antal billeder, der gemmes pr. sekund. Det maks. antal afhænger af den indstillede optagelsesopløsning.
Maks. Bitrate	Bestemmer den maks. bitrate ved bitratetype = konstant

Udvidet	Detailindstillinger
Før alarm	Tid i sekunder, der optages før en alarm
Efter alarm	Tid i sekunder, der optages efter en alarm
Forfaldstid	Tid i dage, som optagelsen kl. 0:00 automatisk slettes efter.Hændelsen bibeholder i logfilen.Værdi 0: Optagelser slettes ikke automatisk
Copy To	Overfører valgte indstillinger til andre kameraer (alle eller udvalgte)

1. Vælg kameraet.

2. Vælg den stream, som du vil fastlægge egenskaberne for:

3. Stream 1 (varig opt.)

4. Stream 2 (hændelse) eller

5. Stream 3 (netværk).

6. Fastlæg optagelsesparametrene for den pågældende stream, se tabel.

7. Vælg tidsrummet for foralarm, efteralarm etc. under More Settings.
8. Vælg under Copy To, hvilke kameraer du vil kopiere indstillingerne, og bekræft med Copy.

Udvidet indstilling

På kartotekskortet Advanced fastlægger du, om ældre optagelser overskrives, när harddisken er fuld.

Tidsplan

Ved hjælp af tidsplanen indstilles optagelsestiderne eller „udløserne“ (optagelsestype) for kameraerne. Klik på kartotekskortet Schedule:

Systemindstillinger - Oplageindstillinger Generel Udvidel Kalender Kamera Analog 1 Ma 00 06 12 18 24 Ti On To Fr Lø So Normal Devæg. D & A Alarm Ingen Kopier til Alle Kopier Rediger Afslut

I OSD vises fra venstre til højre timerne for den pågældende dag (der er anført oppefra og ned). Under dagene vises den farvede forklaring, dvs. i den indstillede tidsplan vises optagelsestidsrummene med farve i overensstemmelse med de pågældende „udløsere“, dvs. optagelsestyper.

Farvesymbol Forklaring
Blå Normal: Tidsrum i timer
Grøn Bevægelsesgenkendelse
Lyseblå	Bevægelsesgenkendelse og alarmudløser
Rød Alarm
Grå Intet valg
Grøn og rød Bevægelse eller alarm

1. Vælg kameraet, der skal indstilles, og klik på Edit:

Optageindstillinger Aktiver kalender dage Hole ugen Hole dagen Type Bevægelsesregistrering 1 0 0 0 0 2 0 0 0 0 3 0 0 0 0 4 0 0 0 0 5 0 0 0 0 6 0 0 0 0 7 0 0 0 0 8 0 0 0 0 Type Varighed Type Varighed Type Varighed Type Varighed Type Varighed Type Varighed Type Varighed Type Varighed Anvend OK Aflut

1. Aktivér afkrydsningsboksen Enable Schedule.
2. Definér i pulldown-menuen under Days dagen, der skal indstilles, eller vælg All Week.
3. Aktivér/deaktivér All Day. Hvis All Day er aktiveret, kan der ikke indtastes definerede tidsrum, indstillingen gælder for hele dagen.
4. Deaktivér All Day, hvis du vil indstille tidsafhængige indstillinger.

5. Angiv optagelsestype i pulldown-menu:

6. Varighed
   • Bevægelsesregistrering

7. Alarm
8. Bevægelsesregistrering eller Alarm

9. Bevægelsesregistrering og Alarm

10. Du kan definere maks. 8 tidsraster under tidsafhængig indstilling, fra 00:00 – til 00:00; tidsrummene for de enkelte raster må ikke overlappe.

i Henvisning

Med varigheden definerer du tidsvinduet, hvor der optages.

De andre „udløsere“ som bevægelsesgenkendelse og/eller alarm tilkobler kun optagelsen, hvis disse „udløsere“ forekommer.

- På kartotekskortet Schedule kan du kopiere kameraindstillingerne og overtage dem for andre kameraer:

- Vælg det ønskede kamera under Copy To, eller vælg All, og bekræft med Copy.

1. Afslut indstillingerne på optagelsesskærmen med OK.

Manuel optagelse

1. Tryk på REC-tasten for at starte en manuel optagelse:

Manuel optagise Analog Alle 1 2 3 4 5 6 7 8 Valgt 9 10 11 12 13 14 15 16 0M 0M 0M 0M 0M 0M 0M 0M Ashui

1. Vælg kameraet for at starte den manuelle optagelse. Klik på aktiveringsknappen.

i Henvisning

Klik på All for at optage alle tilsluttede kameraer.

Afspilning

Generelt

Afspilningen kan foretages på tre forskellige måder:

• Via hændelsessøgning i hovedmenuen
- Fra live-visningen
• Via logfilen i vedligeholdelsesmenuen

i Knapperne "forrige fil/dag/hændelse" anvendes forskelligt afhængigt af afspilningsmodussen:

Normal afspilning:

Ved at trykke på knappen springer afspilningen til den forrige/næste dag.

Hændelsessøgning:

Ved at trykke på knappen springer afspilningen til den forrige/næste hændelsesdag.

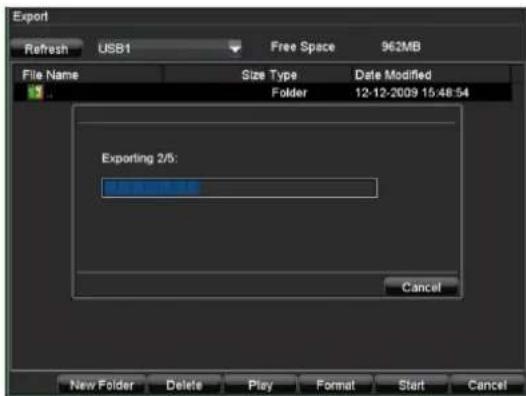

Dataeksport:

Ved at trykke på knappen springer afspilningen til den forrige/næste fil.

Afspilningsskærmen

Nr.	Område
1	Løbende afspilning med dato og klokkeslæt
2	Valg af kamera til afspilning
3	Kalender med optagelsestypen (se til højre)
4	Kontrolfelt med tidsakse

Styring via kontrolfelt

Kontrolfeltet anvendes til at styre den løbende afspilning. Symbolerne har følgende betydning:

Wirchsgabe 22-06-2010 00:00:00 00:00 04:00 08:00 12:00 16:00 20:00 1 2 3 4 5 6 7 8 9 10 11 12 13

Nr.	Symbolets betydning
1	Tænder/slukker audioafspilning
2	Definerer startpunkt og slutpunkt for en video til datasikring
3	Forrige optagelse, forrige dag
4	Springer 30 sekunder tilbage
5	Play eller Pause ved afspilning
6	Stop
7	Springer 30 sekunder frem
8	Hurtigt frem
9	Langsomt frem (slow-motion)
10	Næste optagelse, næste dag
11	Tidsakse:Klik med musen i tidsaksen for at fortsætte afspilningen et andet stedKlik på „skyderen“, og træk den til det ønskede tidspunkt for at starte afspilningen fra dette tidspunkt
12	OptagelsestypeBlå = permanent optagelseRød = hændelsesoptagelse
13	Afspilning forlades
14	Skjuler kontrolfelt

i Henvisning

Du kan zoome skærmens indhold.

• Klik med den højre musetast i den løbende afspilning.
  • Vælg Zoom.
  • Zoom-modusen er aktiv. Se s. 21

Afspilning via hændelsessøgning

For at afspille optagede hændelser skal de først findes. Åbn hovedmenuen, og klik på Event på kartotekskortet General:

Videosegning Generel Udvidet Analog Alle 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 Valgt Hændelse Alle Filttype Alle Startid 23-06-2010 0 : 0 : 0 Slutid 23-06-2010 23 : 59 : 59 Detaljer Afsplining Segning Afslut

Følgende indstillinger står til rådighed:

Hændelse	Tidsplan, bevægelsesgenkendelse, alarm eller bevægelsesgenkendelse eller/og alarm, manuel optagelse, alle optagelser
Filtype Deaktiveret, aktiveret, alle
StarttidSulttid	Indtast dato og klokkeslæt
Detaljer Åbner detailvisningen.Kameraerne vises under hinanden. Den farvede forklaring viser de pågældende optagelsestyper. Med Next Day og Prev Day navigerer du gennem optagelserne. Du kan forskyde markeringerne af tidsaksen med musen for at begrænse tidsrummet for søgningen.

- Klik på Search for at søge optagelser i henhold til de valgte indstillinger. Resultaterne vises:

- Vælg optagelsen ved at klikke på linjen og derefter på Play.

Afspilning: Udvidet hændelsessøgning

• Klik på kartotekskortet Advanced på skærmen Event for at søge specifikt efter optagelser, der enten blev udløst af alarmer eller en bevægelsesregistrering.
• Indtast søgningsparametrene som f.eks. dato, tidspunkt og alarmindgange eller kameraer for at foretage søgningen.

Afspilning fra live-skærm

Klik på Play, men live-skærmen vises:

Afspilningen starter med optagelsen af de sidste fem minutter.

Afspilningsskærmen er opdelt i fire områder:

Nr.	Område
1	Løbende afspilning med dato og klokkeslæt
2	Kameramenu
3	Kalender med optagelsestypeBlå = permanent optagelseRød = hændelsesoptagelse
4	Kontrolfelt med tidsakse

1. Vælg det ønskede kamera i kameramenuen.

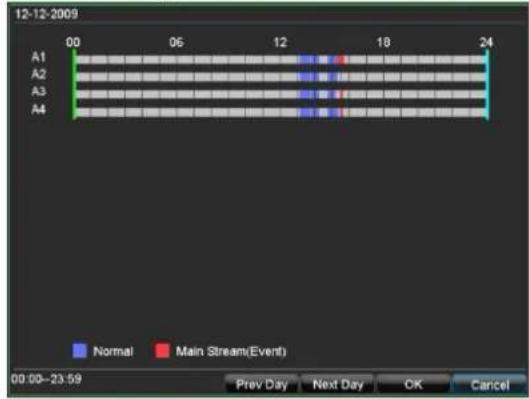

2. Klik i kalenderen for at vælge en optagelse målrettet i forhold til dato og tid.
3. Styr afspilningen af optagelsen

• med kontrolfeltet eller
- med musen ved at klikke på tidsaksen og forskyde skyderen, den farvede forklaring, se s. 25, hjælper med tilordningen.

PTZ-styring

Generelt

Med PTZ-styringen har du adgang til enkelte PTZ-kameraer og kan styre dem manuelt.

i

Henvisning

• Når der benyttes ABUS PTZ kameraer så foreligger muligheden for at konfigurere ture direkte i kameraet. Fordelen er at andre kontrol enheder så som keyboard også kan kalde på ture.
• For at åbne menuen i ABUS PTZ kameraer indtast preset 95. Ved at benytte navigations knapperne kan du bevæge dig I menuen.

Styring via PTZ-kontrolfeltet

PTZ Kamera 6 1 2 3 4 5 6 7 8 9 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

Nr.	Symbolets betydning
1	Vælger og viser PTZ-kamera
2	Kald presets
3	Kald ture
4	Indtastningstastatur
5	Hastighed
6	Zoom, fokus, iris-justering
7	Forlader PTZ-styringen

Popup-menu ved musebetjening

i

Henvisning

Tryk på den højre musetast, mens musecursoren befinder sig over et live-billede.

Følgende indstillinger er mulige. Pilen til højre viser, at en undermenu til udvalg åbnes:

Kamera Vælg preset Vælg tour Vælg mønster Preset-indstillinger Tour-indstillinger Mønster-indstillinger PTZ-menu PTZ-indstillinger Afslut

Kamera Valg af PTZ-kameraet
Vælg preset Vælger indstillet preset
Vælg tour Vælger fastlagt patrulje
Vælg mønster Vælger defineret mønster
Preset-indstillinger Se s. 29
Tour-indstillinger Se s. 30
Mønster - indstillinger	Se s. 30
PTZ-menu Åbner PTZ-menuen
PTZ-indstillinger	Hardware-parametre for det tilsluttede kamera
Afslut Forlader PTZ-styringen

PTZ-indstillinger

Følgende indstillinger af PTZ-kameraerne er nødvendige:

Systemindstillinger - PTZ indstillinger General Kamera Optagelse Netvark Alarm PTZ RS232 Vanning Adverse Bruger Kamera Analog 1 Baudrate 9600 Data Bit 8 Stop Bit 1 Parlet Ingen Flow Ctrl Ingen PTZ-protokol PELCO-D Adresse 0 Kopier til Alle Kopier Standard Anwend OK Afslut

Indstillingerne anvendes til at konfigurere kameraerne på de pågældende tilslutninger.

1. Vælg det installerede kamera.
2. Indtast dataene for det tilsluttede kamera.
3. Adressen (ID) anvendes til at identificere PTZ-kameraet entydigt og aktivere det.
4. Hvis du har tilsluttet flere kameraer af samme type, kan du kopiere de foretagede indstillinger til de andre tilslutninger.
5. Afslut indstillingen med Apply og OK.

i

Henvisning

Kontrollér indstillingerne i forhold til de tekniske data for de tilsluttede kameraer.

Kontrollér de indtastede parametre (baudrate, databit, ...), hvis et tilsluttet kamera ikke fungerer korrekt.

Preset-indstillinger

Presets er forindstillede steder for et PTZ-kamera. Du kan definere forskellige positioner for hvert PTZ-kamera, så kameraerne hurtigt kan drejes til de pågældende steder.

- Vælg kameraet, der skal indstilles, i kontrolfeltet, og klik på Preset Settings i popup-menuen:

PTZ Preset Tour Monster Nr.Preselnavn Aktiverel 01 Preset 1 Nej 02 Preset 2 Nej 03 Preset 3 Nej 04 Preset 4 Nej 05 Preset 5 Nej 06 Preset 6 Nej 07 Preset 7 Nej 08 Preset 8 Nej 09 Preset 9 Nej 10 Preset10 Nej 11 Preset11 Nej Hent Indstil Slet alle Slet OK

1. Drej, hæld og zoom kameraet til den ønskede position.
2. Vælg den Preset 1 i listen.
3. Klik på Set. Positionen er nu gemt som Preset 1.
4. Gentag trin 1 - 3 for at definere yderligere presets.
5. Afslut indstillingen med Apply og OK.

i

Henvisning

Når du benytter ABUS PTZ kameraer med Pelco-D protokol er nogle presets prædefineret og kan ikke bruges.

Preset Beskrivelse
1~64, 100~200	Kalder preset 1~64 &, 100~200
65 Vis preset status
66 Starter Auto Scan
67 Auto Flip mode On/Off
68 Kamera reset
69 Digital Slow Shutter funktion On/Off
71~78 Kalder tour 1~8
81~88 Kalder mønster 1~8
91 Kalder nulstillings position
92 Fryser billede
93 BLC funktion On/Off
94 Skifter mellem dag / nat / auto mode
95 Kalder OSD menu
96 Fokus justering
97 Tænd sluk alle alarmer

Yderligere information kan finds i manualen for PTZ kameraet.

Patrulje-indstillinger

Patruljer er kørselsveje for PTZ-kameraer fra position til position, som der køres til efter hinanden. De enkelte positioner er presets, der skal indstilles som beskrevet ovenfor. Dermed kan kameraerne efter hinanden og med en definerbar hastighed drejes til de pågældende steder, hvor de bliver i et indstilleligt tidsrum.

Vælg kameraet, der skal indstilles, i kontrolfeltet, og klik på Patrol Settings i popup-menuen:

PTZ Preset Tour Monster Tour nr. 1 Nr Presetnavn Aktiveret Malpunkt nr. Variched Hastighed 01 Preset 1 Ja 02 Preset 2 Nej 03 Preset 3 Nej 04 Preset 4 Nej 05 Preset 5 Nej 06 Preset 6 Nej 07 Preset 7 Nej 08 Preset 8 Nej 09 Preset 9 Nej Start Indstill Tillej Stet OK

1. Aktivér patrulje-nummeret.

2. Vælg et aktivt, indstillet preset i listen ved at klikke på „afkrydsningsboksen“.

3. Klik på Set.

PTZ Preset To Tour nr. Nr. Pres 01 Pres 02 Pres 03 Pres 04 Pres 05 Pres 06 Pres 07 Pres 08 Pres Målpunkt-Indstillinger Nr. 1 Preselnavn Presel1 Målpunkt nr. 1 Varighed 5 Hastighed 7 Start Indstil Tilfej Slot OK

1. Indstil målpunktnummeret, varigheden og hastigheden.

• KeyPoint No. (målpunktnummer): Rækkefølge
- Duration (varighed): Tid i sekunder, som PTZ-kameraet bliver på positionen
• Speed (hastighed) 0 ...7: Kørselshastighed
5. Overtag indstillingen med Add.
6. Gentag trin 1 – 5 for at definere yderligere patruljer.
7. Afslut indstillingen med OK.

i Henvisning

En patrulje består af mindst to preset-positioner. Du kan indstille flere patruljer for et kamera.

Du kan teste den indstillede patrulje: Klik på Start, og følg patruljen. Du kan altid standse forløbet og foretage patrulje-indstillingerne igen for f.eks. at foretage ændringer.

Kald en tur indstillet i PTZ kameraet

Du kan også konfigurere ture direkte i kameraet. Fordelen er at andre kontrol enheder så som keyboard også kan kalde på ture. Mere information om configuration af ture i PTZ kameraet kan finds i manualen til PTZ kameeraet.

For at kalde turen kan du kalde en prædefineret preset eller opsætte en tur i DVR'en.

1. Aktiver patrulje nummer.
2. Vælg en prædefineret preset:

Preset	Beskrivelse
71 Starter tur 1
72 Starter tur 2
73 Starter tur 3
74 Starter tur 4
75 Starter tur 5
76 Starter tur 6
77 Starter tur 7
78 Starter tur 8

Mønstre er kørselsveje for PTZ-kameraer fra position til position, som der køres til efter hinanden. Mønstre optages på en måde „live“, systemet gemmer parametrene, der anvendes i den forbindelse, mens du drejer kameraerne til de pågældende steder og justerer dem efter hinanden med definerbar hastighed.

- Vælg kameraet, der skal indstilles, i kontrolfeltet, og klik på Patterns Settings i popup-menuen:

PTZ Preset Tour Monster Nr.Tournavn Status monster Aktiveret 01 Monster 1 Stop Nej Hent monster Start optagelse OK

1. Vælg mønster-nummeret.
2. Klik på Run Record for at starte mønster-optagelsen.
3. Styr kamerapositionerne og indstillingerne, som du vil optage som mønster, med PTZ-kontrolfeltet.
4. Optagelsen foretages, indtil du klikker på Stop Record.

i Henvisning

• Start den optagede mønster ved at hente popup-menu med den højre musetast i live-visningen af PTZ-kameraet.
• Vælg Pattern, og klik på det ønskede mønster. PTZ-kameraet begynder at køre til de enkelte positioner. Når hele mønstret er kørt igennem, starter processen igen.

Apparatmenu

Menuoversigt

Efterfølgende menuoversigt viser alle menuer, som apparatet skal indstilles og styres med.

- Når du retter musemarkøren mod en menu, „markeres“ menupunktet, og i det nederste område vises en kort forklaring.

- Klik på den ønskede menu for at åbne den.

- Klik på Exit for at lukke menuoversigten.

Menu Manuel optag. Hændelsessøgning Dataeksport Manuel alarm Harddisks Indstillinger Vedligeholdelse Slukning Start/afslut optagelse manuelt Afslut

Menubeskrivelse

Menu Beskrivelse Se s.
Manuel optag. Start og afs	slutning af den manuelle optagelse med udvalgte kameraer. 33
Hændelseessøgning	Parameterstyret søgning efter optagelser, der blev startet af hændelser som alarmer eller bevægelsesgenkendelser.	33
Dataeksport Funktion til eksport af gemte optagelser til USB-medier. 35
Manuel alarm Manuel tilkobling af alarmudgangene for at kontrollere funktionen. 36
Harddisks Initialisering og	forvaltning af indbyggede harddisks (tildeling af læse-/skrivefunktion, kameraer, forvaltning af netværksharddisks etc.).	36
Indstillinger Forvaltning af	alle apparatindstillinger (General, Camera, Record, Network, Alarm, PTZ, RS232, Display, Exception, User).	39
Vedligeholdelse Vedligeholdelse af apparatet som opdatering til ny firmware, gennem-søgning af logfil, import/eksport af konfiguration, reset til fabriksindstillinger.		45
Slukning Spærring, nedlukning og genstart af apparatet. 47

Manuel optagelse

Manuel optagelse Analog Alle 1 2 3 4 5 6 7 8 Valgt 9 10 11 12 13 14 15 16 CW CW CW CW CW CW CW Aflut

i

Henvisning

Du kan kun vælge aktive kameraer til den manuelle optagelse.

Optagelsen startet med det samme.

1. Vælg kameraet ved at klikke på „afkrydsningsboksen“.
2. Når du har valgt et kamera, skifter „afkrydsningsboksen“ til ON.
3. Klik på All for at vælge alle kameraer.

i

Henvisning

Start af manuel optagelse på betjeningsfeltet:

• Vælg kamera.
- Tryk på tasten REC.

Hændelsessøgning

Videosegning Generel Udvidet Analog Alle 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 Valgt Hændelse Alle Filttype Alle Startlid 23-06-2010 0 : 0 : 0 Slutlid 23-06-2010 23 : 59 : 59 Detaljer Afsplining Signing Afslut

Parametre for hændelsessøgningen

Kartotekskort General
Analog Oversigt	over analoge kameraerTil søgning udvalgte kameraer
Hændelse Normal	(permanent)Motion Detection(bevægelsesgenkendelse)AlarmMotion Detection or Alarm(bevægelsesgenkendelse eller alarm)Motion Detection and Alarm(bevægelsesgenkendelse og alarm)Manual Record (manuel optagelse)All (alle)
Filtype Enabled	(aktiveret)Locked (deaktiveret)All (alle)
Starttid Dato, klokkeslæt
Sluttid Dato, klokkeslæt
Kartotekskort Udvidet
Hændelse	Alarmindgang,bevægelsesgenkendelse
Starttid Dato, klokkeslæt
Sluttid Dato, klokkeslæt
Analog Oversigt	over kameraerTil søgning udvalgte kameraer
Hændelse Alarmindgang
Start Time Dato,	klokkeslæt
End Time Dato,	klokkeslæt
Alarm Input Valg	af den udløsende alarmindgang

1. Indstil parametrene, som der skal søges efter en optagelse med.
2. Ved søgningen på kartotekskortet General kan du åbne en oversigt med Details:

• Optagelserne med de valgte kameraer vises for hver dag og er markeret med farver.
• Blå: Normal (permanent)
  • Rød: Event (hændelse)
• Du kan forskyde den grønne og den blå markør med musen for at vise optagelse præcist på et bestemt klokkeslæt.
• Med Prev Day eller Next Day bladrer du gennem optagelserne dag for dag.
• Start afspilningen med OK, afspilningsskærmen åbnes.
• Styringen foretages i kontrolfeltet.

Playback 25%

i

Henvisning

Se også beskrivelsen på s. 27.

Søgningsresultat

Når du har gennemført søgningen, vises resultatskærmen:

• Markér den søgte optagelse.
• Klik på Lock for at sikre dem mod uvedkommende adgang.
• Klik på Play for at starte afspilningen.

Dataeksport

Dataeksport Analog Alle 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 Valgt Haendelse Alle Filtype Alle Startid 17-06-2010 0 : 0 : 0 Slutid 23-06-2010 23 : 59 : 59 Deterijer Export Aflut

i

Henvisning

Eksportfunktionen gemmer vigtige optagelser på tilsluttede, eksterne medier som f.eks.

• USB-medier

• USB-harddisk
  • DVD-brænder etc.

• Indtast parametrene, se s. 33.

• Klik på Details for at begrænse søgningen.
• Klik på Search for at starte søgningen, resultatskærmen vises.

- Den enkelte optagelses filstørrelse samt den samlede størrelse for alle fundne optagelser vises.

1. Klik på Export for at komme til eksport-skærmen.

Eksport Opdater: Ledig hukommn. 0MB Fileavn Starrelse Type Data aendret Ny Slet Afspilning Formater Start Aflut

1. Vælg det tilsluttede medium, hvor datasikringen skal foretages, i pulldown-menuen.
2. Klik Refresh, hvis mediet ikke vises.

- Afbryd tilslutningen til apparatet, hvis mediet stadig ikke vises, og forbind mediet igen. Læs også forklaringerne fra producenten.

1. Klik på Start for at starte eksporten. Sikringsprocessen vises.

Når sikringen er foretaget, kan du vælge dataene på mediet og afspille dem med playeren, der også er gemt. Kontrollér dermed, om eksporten har fungeret fejlfrit.

Manuel alarm

Manuel alarm Nr. Alarmnavn IP-edresse Udlest A->1 Lokal Nej A->2 Lokal Nej A->3 Lokal Nej A->4 Lokal Nej TI Alle ti Alle fra OK

Henvisning

Menuen anvendes til at kontrollere optagelses-indstillingerne ved alarmer og anvendes til at udløse alarmudgange manuelt og til at teste indstillingerne. På afspilningsskærmen kan du kontrollere og evt. ændre indstillingerne.

1. Vælg kameraet ved at klikke på linjen.
2. Klik på ON for at tilkoble alarmen manuelt. Derefter skifter ON for dette kamera til OFF.
3. Bekræft sikkerhedsforespørgslen med OK.
4. Hvis vælger All ON, tilkobles alle alarmer manuelt.
5. Klik på All OFF for at frakoble alle alarmer samtidigt.

Harddisks

Henvisning

Enheden kan håndtere op til fire 3.5" SATA harddiske.

Før du kan foretage optagelser med apparatet, skal hver af de indbyggede harddisks „initialiseres“. Først derefter registrerer apparatet harddisken og tilordningen af den.

Advarsel

Alle data på en harddisk sletter ved initialiseringen!

Sørg rettidigt for en datasikring.

Indbygning af en harddisk

1. Afbryd apparatet fra strømnettet, og åbn afdækningen.
2. Overhold ESD-forskrifterne ved omgang med elektroniske apparater, og sørg for, at de er jordforbundet.
3. Åbn ikke huset i rum med tæpper eller andre belægninger, der kan oplades elektrostatisk.
4. Undgå kropskontakt med alle komponenter på printkortet.

Advarsel

Hvis du har spørgsmål til anvisningerne eller de ikke hjælper dig, bedes du kontakte din installatør.

1. Indbyg harddisken, og etablér tilslutningerne.
2. Montér afdækningen igen, og forbind apparatet med strømnettet.
3. Tænd apparatet, og start harddiskmenuen.

Initialisering af en harddisk

Harddisk Generel Tifej kameraer til harddiskgruppe Elikel Hutommelse Ledig hukomm. Egenskaber Gruppe Eger 2 1.863GB 227.75GB Normal 1 Laes Egenskaber Gruppe Initial OK

Harddiskforvaltningens parametre

KartotekskortGeneral
Etiket Viser det interne tilslutningsnummer
Capacity Harddisklager i GB
Hukommelse Viser harddiskenes aktuelle status:Ikke initialiseretNormalDefekt
Egenskaber	Read-only: SkrivebeskyttelseR/W: Læse og skrive
Type Lokalt: ApparatharddiskNFS: Netværksharddisk
Ledig hukomm	Viser ca. lagerpladsen, der er fri til optagelser
Gruppe Harddiskgruppe, forindstillet 1(optagelser kan tilordnes til grupperne)
Kartotekskort Set Cameras for HDD Group
Analog Oversigt	over kameraerTil gruppen udvalgte kameraer
Backup on HDD Group	1 ... 8

i

Henvisning

Kontrollér tilslutningerne, hvis den installerede harddisk ikke vises.

1. Vælg harddisken ved at aktivere „afkrydsningsboksen“.
2. Start processen ved at klikke på Init.
3. Bekræft sikkerhedsforespørgslen med OK.
4. Statusbjælken viser initialiseringens forløb.
5. Når processen er afsluttet, vises.

Harddisk Generel Tifej kameraer lll harddiskgruppe Etiket Hutommelse Ledig hukomm. Egenskaber Gruppe Eger 2 1.863GB 227.75GB Normal 1 Lees Egenskaber Gruppe Initial OK

Indstilling af harddisken

Harddiske Harddiskstatus: Kun læse Læse/skrive OK Afslut

i

Henvisning

Fastlæg, hvilken status harddisken skal have:

Read-only: Harddisken skrivebeskyttes.

Optagelser foretages på den næste harddisk!

Vigtigt:

Hvis der kun er installeret en harddisk, og den får status „Read-only“, kan apparatet ikke foretage optagelser!

R/W

Mindst en harddisk skal have status R/W (Read/Write). Ellers er optagelser ikke mulige.

Kontrol af harddiskstatus

Du kan kontrollere status for hver harddisk i menuen Maintenance. I logdataene gemmes SMART-oplysningerne (Self-Monitoring, Analysis and Reporting Technology).

- Hent logfilen, og søg efter oplysningerne/S.M.A.R.T.-harddisk. Se s. 46.

Indstilling af harddiskalarmer

Du kan fastlægge alarmer, der informerer dig om harddiskfejl.

- Hent Maintenance i menuen Settings. Se s. 43.

Indstillinger

Systemindstillinger - Generelle indstillinger Generel Sommertidsindstillinger Flare indstillinger Spieg Dansk Vidostandard PAL VGA-oplessning 1024*768/60HZ Tidzone (GMT+01:00) Amsterdam, Berlin Dataformat DD-MM-AAAA Systemtid 23-06-2010 7 5 13 Museviserhasighed Aktiver password Anvend OK Aflut

Henvisning

Menuen Settings forvalter alle apparatindstillinger.

Advarsel

Kontrollér, at dato og klokkeslæt blev indstillet korrekt.

BEMAERK:

Efterfølgende ændring kan medføre tab af data!

Sørg rettidigt for en datasikring.

Overblik

Menu Indstilling s.
General Sprog, video, klokkeslæt, dato, mus, kodeord, sommertid, yderligere indstillinger
Kamera Tilføjelse, ændring af analoge og IP-kameraer, valg		40
Optagelse	Alle optagelsesparametre opløsning, bevægelses-genkendelse, tidsplan etc.)	24p
Netwærk	Nødvendige netværksindstillingør(manuel IP, DHCP, PPPOE, DDNS etc.) samt oversigt over netværksstatus	48
Alarm Tilordning og parametrering af følerne til alarmindgangene og relædudgangene		53
PTZ	Anvendte PTZ-hardwareparametre og tilordning til kameraindgang	28

Menu Indstilling s.
RS232 Parameter for den serielle tilslutning 42
Visning Displayindstillinger, tilordning af hændelsesudgangen	22
Advarsel Apparatets reaktion i nødstilfælde (harddisk fuld, netværk afbrudt etc.)	43
Bruger Tilføjelse, ændring af brugere, tildeling af adgangsrettigheder	43

Henvisning

Overhold henvisninger i de pågældende kapitler.

Generelle indstillinger

Systemindstillinger - Generelle indstillinger Generel Sommertidsindstillinger Flere indstillinger Generel Kamera Opiagelse Netvark Alarm PTZ RS232 Vlaning Adversel Bruger Spirog Dansk Videostandard PAL VGA-oplesning 1024*768/60HZ Tidzone (GMT+01:00) Amsterdam, Berlin Dataformat DD-MM-AAAA Systemtid 23-06-2010 7 5 13 Museviserhaslighed Aktiver password Anend OK Afslid

Kartotekskort General	Indstilling
Sprog	OSD-sprog
Videostandard	PAL, NTSC
VGA-opløsning	Monitor-opløsning
Tidszone	GMT (Greenwich Mean Time)
Datoformat	MM-DD-ÅÅÅÅ, DD-MM-ÅÅÅÅ, ÅÅÅÅ-MM-DD
Systemtid	Dato, klokkeslæt
Museviserhastighed	Rullepaneler, til venstre lav, til højre høj hastighed
Aktiver password	Afkrydsningsboks deaktiveret: Intet kodeordAfkrydsningsboks aktiveret: Kodeord skal indtastes, før menuen kan betjenes
Kartotekskort Daylight Saving	Indstilling
Aktiver sommertid	Aktivér afkrydsningsboks
Fra, Til Dato start, slut sommertid
DST Bias	Daylight Saving Time Bias: Ændring af sommertiden til referencetid
More Settings Indstilling
Apparalnavn Entydig specifikation af apparatet
Apparalnummer	Til entydig identificering ved anvendelse med en fjernbetjening
Skærmlysslyrke	Skyderegulering, til venstre lav, til højre høj lysstyrke
Transparent	1:1, 3:1, 1:3, ikke transparent – regulerer visningen af OSD foran baggrundsbilledet
Menu-hviletid	1 ... 30 minutter – styrer, hvor længe menuen vises, indtil menuen skjules igen
Enable Event	Viser en symbol for neden til venstre i live-billedet i forbindelse med en hændelse

Kartotekskort General	Indstilling
Kamera	Valg af kameraet (kun kameraer, der er aktiveret forinden, kan vælges)
Kameranavne	Entydig tilordning (f.eks. parkeringsplads til højre, indkørselsport foran etc.)
Vis kameranave	Afkrydsningsboks aktiveret/deaktiveret

Vis dato	Afkrydsningsboks aktiveret/deaktiveret
Vis dag	Afkrydsningsboks aktiveret/deaktiveret

Datoformat Datovisningens format
Klokkeslætformat Visning af 12 timer/24 timer
Vis OSD	OSD-visning dækker, er transparent, blinker etc.
OSD-positionering	Skærmposition for OSD
Kopier til	Valg af, om eller til hvilket andet kamera den valgte indstilling skal kopieres
Optaglase Se s. 24

1. Vælg Advanced for at fastlægge de yderligere kamerainestillinger.

Systemindstillinger - Kamera administration Generel Udvidel Kamera Analog 1 Billedindstillinger AEndr Privatzoner Område Reaktion Sabotageovervågning Bevægelsesreg.str Område Reaktion Mistel video-registrering Reaktion Kopier til Alte Kopier Anvend OK Afslut

Kartotekskort Advanced	Indstilling
Kamera	Valg af kameraet (kun kameraer, der er aktiveret forinden, kan vælges)
Blledindstillinger	Lysstyrke, kontrast, mætning, farve
Privatzoner Indstilling af zoner
Sabotageoverågning Indstilling af zoner
Bevægelsesreg.str Indstilling af zoner
Mistet video- registrering	Aktivering efter definerbar tidsplan samt meddelelse (visning, akustisk, kontakt til overvågningscentral, forsendelse af e-mail eller udløsning af alarmudgangen)
Kopier til Kopiering af indstilling

Indstilling af zoner

i

Henvisning

Ved kameraovervågningen kan du definere zoner, der ikke skal overvåges, såkaldte private zoner. Du kan fortsat indstille zoner af særlig interesse, f.eks. til sabotageovervågning eller bevægelsesgenkendelse.

1. Aktivér zonen, der skal indstilles, ved at klikke på „afkrydsningsboksen“ og at klikke på områdeindstillingen.
2. Hold venstre musetast trykket ned, og lav en firkant på live-skærmen, som svarer til den ønskede zone.

1. Ved sabotageovervågning og bevægelsesgenkendelse kan du åbne popup-menuen ved at højreklikke på musen og indstille følsomheden og skifte til full screen-genkendelse ved bevægelsesgenkendelse.

2. Forlad zoneindstillingen ved at højreklikke på musen og vælge Exit.

i

Henvisning

Den indstillede privatzone vises som sort firkant på live-skærmen, när indstillingerne er overtaget. Zoner til sabotageovervågning eller bevægelsesgenkendelse vises ikke.

Zoner: Tidsplan og meddelelse

i

Henvisning

Ved sabotageovervågningen, bevægelsesgenkendelsen og registrering af videosvigt kan du tilordne overvågningsparametrene individuelt og styre meddelelsestypen.

Tidsplan

1. Vælg Schedule i de udvidede kameraindstillinger.

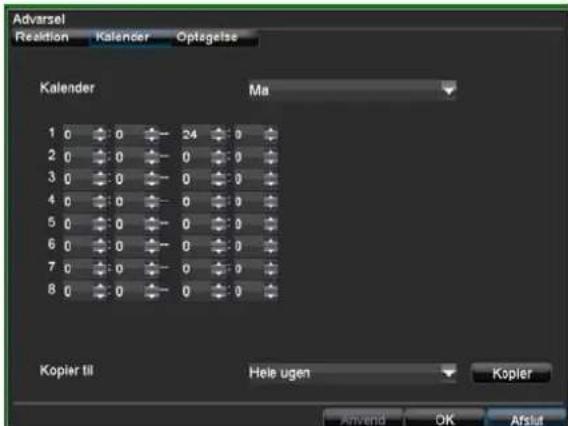

Advarsel Reaktion Kalender Optegelze Kalender Ma 1 0 0 24 0 2 0 0 0 0 3 0 0 0 0 4 0 0 0 0 5 0 0 0 0 6 0 0 0 0 7 0 0 0 0 8 0 0 0 0 Kopier till Hele ugen Kopier Anvend OK Afslud

1. Vælg dagen, og indtast tidsplanen.

i

Henvisning

1. Vælg under Copy To, om indstillingen skal overtages for alle ugens dage, og bekræft med Copy.

2. Afslut indstillingerne med OK.

Meddelelse

1. Vælg Edit i de udvidede kameraindstillinger.

Parameter Meddelelse
Pop-up på skærm	På monitoren vises en meddelelse
Akustisk advarsel	Der lyder en signaltone fra apparatet flere gange
Meddelelse til overvagningscentral	Se s. 51
Send e-mail	Det sendes en e-mail til en specificeret e-mail-adresse.Se s. 51
Udløs alarmudgang Se s.	55

1. Klik på Apply for at overtage indstillingerne.

2. Klik på OK for at forlade menuen:

Henvisning

Kontrollér indtastningsværdierne, hvis netværkskameraet ikke vises i oversigten.

Kontrollér netværket, se s. 48

Indstilling af netværkskameraet

Åbn optagelsesindstillingerne, og indtast parametrene for netværkskameraet, se s. 24.

Indstillinger: Optagelse

Henvisning

Se beskrivelse på s. 24.

Indstillinger: Netværk

Henvisning

Se separat kapitel på s. 48.

Indstillinger: Alarm

Henvisning

Se separat kapitel på s. 53.

Indstillinger: PTZ

Henvisning

Se beskrivelse på s. 28.

Se beskrivelse på s. 22.

Indstillinger: Advarsel

Sysiemindstillinger - Adversel General Kamera Optagelse Netvert Alarm PTZ RS232 Voning Adversel Bruger Type Herddisk fuld Akustisk adversel Meddelelse til overvågningscentral Send e-mail Udias alarmudgang Indstil E-mail Anvend OK Afstut

Henvisning

Indtast udløseren af advarslen under Type, f.eks.

• Harddisk fuld
• Netværk afbrudt etc.

og specificér apparatets rekation som beskrevet på s. 42.

Indstillinger: Bruger

Systemindstillinger - Bruger indstillinger Nr. Brugemavn Niveau MAC (bruger) 1 admin Administrator 00:00:00:00:00:00 Bruger Administration AfsLit

Advarsel

Notér administratorkodeordet. Følgende er forindstillet

„1 2 3 4 5“.

I brugerforvaltningen kan du tilføje nye brugere, slette eller ændre de eksisterende indstillinger.

1. Vælg Add for at tilføje en ny bruger.

Tilfej Brugemave test Password Bekraft Niveau Gast Bruger-MAC-adresse 00:00:00:00:00:00 Retligh. OK Afslut

Parameter Indstilling
Brugernavn	Entydig identifikation
Password	Adgangskode til apparatet og til apparatforvaltningenHenvisning: Skift kodeord regelmæssigt, anvend kombinationer af bogstaver, tal etc., notér kodeord på et beskyttet sted.
Bekræft	Indtast af sikkerhedsmæssige årsager adgangskoden igen
Niveau VIGT	IGT:På niveauet Manager kan der indstilles flere rettigheder end på niveauet User.
Bruger-MAC-adresse	MAC-adresse på netværkadapteren for pc'en, som den pågældende bruger anvenderHenvisning:Det begrænser adgangen til pc'en, hvis MAC-adresse blev indtastet her!

1. Indtast navnet og kodeordet, og bekræft indtastningen af kodeordet i feltet nedenunder.

2. Vælg niveauet, og angiv MAC-adressen.

Advarsel

Vær opmærksom på følgende henvisninger ved tildelingen af adgangsrettigheder.

Indstilling af adgangsrettigheder

1. Styr brugerens adgangsrettigheder ved at klikke på Permission:

Rettigheds indstillinger Lokale retligh. Remote retligh. Kamerarettligeder Gennemsag legfil Konfigurering Harddisk & FW-opdatering Slukning & Genstart Anvend OK Aflat

i Henvisning

Brugeren kan foretage indstillinger eller ændre parametre lokalt, dvs. på apparatet.

Brugeren kan/må have adgang til apparatet via netværksforbindelsen.

På kartotekskortet Camera indstilles adgangsrettigheden til de enkelte kameraer (via netværk eller lokalt).

Menuen anvendes til at vedligeholde apparatet og bør kun betjenes af erfarne brugere.

Menu Indstilling s.
Opdatering	Foretager firmware-opgradering
Logfil	I logfilen kan der søges efter optagelser eller oplysninger (S.M.A.R.T.-harddiskstatus) i henhold til bestemte kriterier, f.eks. alarm, undtagelse, betjening eller information.	46
Standard	System-reset 47
Konfig Eksport og import af indstillinger		47
Information Oplysninger om apparatet (serienummer, firmwarestatus etc.)		47

Opgradering af apparat

Vedigeholdelse - Firmware opdatering Opdatering Logfill Standard Kortig. Information USB FTP Opdater Filnavn Sterrelse Type Data sendret Opdatering Firmware-opdel. Afslit

i

Henvisning

Et apparat kan opgraderes fra et USB-medium eller med netværket via FTP.

• Kopiér opgraderingsfilen med endelsen *.mav til hovedbiblioteket på et USB-stik.

• Forbind USB-stikket med et af USB-stikkene på apparatet.

• Vælg USB-stikket, klik evt. på Refresh.

• Vælg opgraderingsfilen, klik på Upgrade.
• Vent, indtil apparatet foretager en genstart.
• Kontrollér evt. firmware-versionen under Information i menuen Maintenance.

i

Henvisning

• Opgraderingen via FTP fungerer som beskrevet ovenfor: Pc'en skal befindes sig i det samme lokale netværk!
• Indstil en pc som FTP-server.
• Indtast FTP-serverens IP-adresse.

Gennemsøgning af logfil

Vedligeholdelse - Logdata signing Opdatering Logfil Standard Konfig. Information Filter 1 Filter 2 Startlid Sutlid Alle Alle 23-06-2010 0 0 0 23-06-2010 23 59 59 Signing Afslut

i Henvisning

Søgningen efter „hændelser“ kan foretages i henhold til følgende hovedtyper/hændelser/parametre:

• Alt
• Alarm
• Undtagelse
• Betjening
  • Information

Type Undertype/underparameter
All (alle) -
Alarm	AltAlarm indgang/udgangBevægelsesgenkendelse startet/afsluttetStart/slutsabotageovervågning
Exception(undtagelse)	AltVideosignaltabVideosignal undtagelseLogon-fejlHarddisk fuldHarddisk fejlIP-adresser, konfliktNetværk afbrudtDataoptagelse mislykketForbindelse til IP-kamera mislykketIP-adresser, konflikt med IP-kamera

Type Undertype/underparameter
Operation (betjening)	AltTilkoblingNedlukningUregelmæssig nedlukningLokal genstartLokalt logon/lokalt logoutLokale indstillingerUSBLokal optagelse startet/afsluttetLokal PTZ-styringLokal fil deaktiveretEtc.
Information	All (alle)Harddisks, informationHarddisks, S.M.A.R.T.Start optagelseAfslut optagelseSlet forfalden optagelseNetværksharddisk, information

1. Vælg hændelsen, som du vil søge efter i logfilen, og vælg en underparameter.

2. Indtast dato og klokkeslæt under Start Time og End Time, klik på Search.

3. Resultatet vises:

Logdata sogning Filter 1 Information 23-06-2010 00:00:02 Information 23-06-2010 00:00:02 Information 23-06-2010 00:00:02 Information 23-06-2010 00:00:02 Information 23-06-2010 00:00:02 Information 23-06-2020 00:00:02 Information 23-06-2010 00:00:02 Information 23-06-2010 00:00:02 Information 23-06-2010 00:00:02 Information 23-06-2010 00:00:02 Afslut optag. Start optag. Afslut optag. Afslut optag. Afslut optag. Afslut optag. Afslut optag. Afslut optag. Afslut optag. Afslut optag. Afslut optag. Afslut optag. Afslut optag. Afslut optag. Afslut optag. Afslut optag. Afslut optag. Afslut optag. Afslut optag. Delatjer Start Eksport Afslut

• Klik på Details for at få nøjagtigere oplysninger.
• Klik på Play for evt. at starte optagelsen til hændelsen.
• Klik på Export for at gemme logfilen på et USB-medium.

Reset af systemet

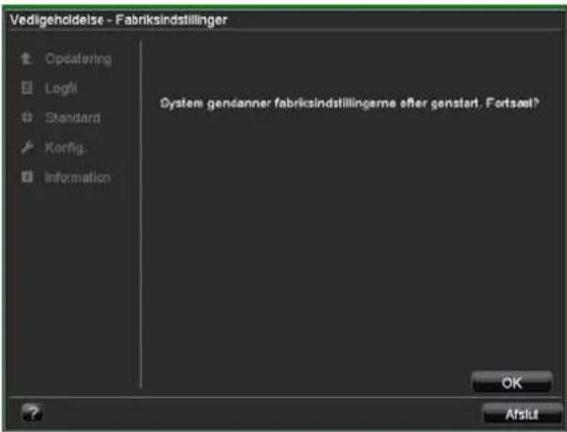

Vedigeholdelse - Fabriksindstillinger System gendanner fabriksindstillingerne after genstart. Fortsøel? OK Afsid

Henvisning

Ved denne proces tilbagestilles (resettes) apparatet til fabriksindstillingerne.

Advarsel

Alle indstillinger, som du har foretaget siden idriftsættelsen (kameraer, optagelsesindstillinger, PTZ, alarmer etc.) slettes i den forbindelse!

Undgå tab ved at gemme indstillingerne forinden. Efter reset kan du indlæse dem igen.

Im-/eksport af konfiguration

Vedligeholdelse - Importer/eksporter konfiguration Opdater Ledig hukomm. 0MB Filnavn Sterrelse Type Data ændret Ny Slet Import Eksport Afslut

Henvisning

Konfigurationsdataene indeholder alle indstillingerne af apparatet, som du har foretaget efter idriftsættelsen. Disse data kan gemmes på et USB-medium. Dermed kan du f.eks. konfigurere et andet apparat identisk.

Information

Vedigeholdelse - Informationer Apparatnavn TVVR40020 ABUS DVR Model TVVR40020 Seilenummer 1620091214BBWR091950000WCVU Firmware-version V2.0.1, Build 100522 Encoder-version V5.0, Build 100119

Henvisning

I informationsmenuen vises de tekniske data for apparatet.

Det er f.eks. nyttigt ved support-forespørgsler.

Nedlukning

Luk ned Blokter Slukning Genstart Afslut

Henvisning

• Vælg Lock for at spærre betjeningsmenuen.
• Vælg ShutDown for at slukke apparatet.
- Vælg Reboot for at boote (slukke og tænde igen).

Se også s. 16

Netværk

Generelt

De korrekte netværksindstillinger er uomgængelige, hvis du vil

• anvende netværkskameraer, såkaldte IP-kameraer, eller
• fjernstyre apparatet og overvågningen via din browser.

i Henvisning

Læs efterfølgende generelle henvisninger, før apparatet indstilles.

Et netværk er en sammenslutning af mindst 2 netværk-segnede apparater.

Overførselstyper:

- Kabelforbundne netværker (f.eks. CAT5-kabel)

- Trådløse netværker (WLAN)

- Andre overførselsmuligheder (Powerline)

Alle systemer har væsentlige ligheder, men adskiller sig på forskellig måde.

Begreber

Nedenfor findes en oversigt over begreberne, der er relevante for anvendelsen af apparatet i netværker.

Parameter Indstilling
IP-adresse	En IP-adresse er et netværksapparats entydige adresse i et netværk.Den må kun forekomme en gang inden for et netværk. Der findes bestemte IP-adresseområder, der er reserveret til offentlige netværker som f.eks. internettet.
Privat adresse-område	F.eks. 10.0.0.0 - 10.255.255.255, subnetmaske 255.0.0.0172.16.0.0 - 172.31.255.255Subnetmaske 255.255.0.0192.168.0.0 - 192.168.255.255Subnetmaske 255.255.255.0
Subnetmaske	Er en bitmaske, der anvendes til at lave afgørelser eller tilordninger ved routing. I lokale netværker standardmæssigt 255.255.255.0
Gateway	Netværksapparat, som gør adgangen til internettet mulig for alle andre netværksapparater.F.eks. computeren, som DSL-modemmet er tilsluttet til, eller for det meste routeren eller access point inden for netværket.

Parameter Indstilling
Navneserver	Også kaldet DNS (Domain Name Server) og har ansvaret for, at der tilordnes en entydig IP-adresse til en webadresse eller URL (f.eks. www.google.de).Når man indtaster et domæne i en browser, søger DNS'en den passende IP-adresse for serveren og leder henvendelsen videre til den.Her kan IP for en udbyderen af en DNS indtastes. Men tit er det tilstrækkeligt at vælge gatewayens IP. Den leder så automatisk henvendelser videre til udbyder-DNS'en.
DHCP	DHCP-serveren tildeler automatisk et netværksapparat IP-adressen, subnetmaske, gateway og navneserver. DHCP'er står til rådighed i aktuelle routere. DHCP-funktionen skal indstilles eller aktiveres separat, nærmere oplysninger findes i den pågældende håndbog.Henvisning:Hvis der anvendes faste IP-adresser OG en DHCP-server, skal du være opmærksom på, at de faste IP-adresser ligger uden for adresserne, der tildeles via DHCP, da det ellers kan medføre problemer.
Port	En port er en grænseflade, hvor de forskellige programmer kommunikerer. Bestemte ports er fast tildelt (Telnet: 23, FTP: 21), andre kan vælges frit. Ports er relevante ved forskellige anvendelser, f.eks. ved ekstern adgang til apparatet via en browser.
MAC-adresse	MAC-adressen (Media-Access-Control-adresse, også ethernet-ID) er netværkadapterens specifikke hardware-adresse.Den anvendes til entydig identificering af apparatet i et computernet.

Netværksopbygning

Apparatet skal være fysisk forbundet med netværket via CAT5-kabler, se tilslutninger på s. 256.

Henvisning

Læs vejledningerne og henvisningerne vedrørende netværksapparaterne.

Der kan forbindes flere switches/routere/AccessPoints med hinanden. Firewalls og anden sikkerhedssoftware kan begrænse netværket.

Advarsel

Hvis der anvendes en router, er netværksclients og dermed også optageren „forbundet“ med internettet. Men det gælder også omvendt. Træf ubetinget sikkerhedsforanstaltninger (som f.eks. anvendelse af en firewall, ændring af kodeord, ændring af port) for at forhindre utilsigtet adgang udefra!

Netværkskonfiguration

Apparatet skal konfigureres i menuen Settings og Network.

Systemmindstillinger - Netvaerksindstillinger General Udviet Netvaerksstatus Netvaerkskort 10M/100M auto DHCP IP-adresse 192 168.0 225 Subnetbillece 255 255 255 0 Standard-gateway 192 168.0 .1 Foretrukken DNS-server 192 168.0 .1 Alternativ DNS-server MAC-adresse 00:40:35:ba:x6:80 Netv rks afbrydelse meddeise Anvend OK Afsut

Parameter Indstilling
Netværkskort	Her indstiller du overførselshastigheden for det indbyggede netværkskort.Tip: 10M/100/1000M
DHCP	Aktivér afkrydsningsboksen, hvis du tildeler IP-adresserne dynamisk via DHCP i netværket.DHCP aktiv: Efterfølgende indtastningsfelter er deaktiverede, da parametrene modtages fra DHCP.Henvisning:Hvis du tildeler IP-adresserne manuelt, skal du sørge for, at DHCP ikke er aktiveret (intet flueben i „afkrydsningsboksen“).
IP-adresse	Netværksapparatet adresse i netværket ved manuel tildeling
Subnetbillede	Normalt 255.255.255.0
Standard-gateway	Gatewayens adresse til internetadgangen
Foretrukken DNS-server	Adresse på Domain Name Server som regel gatewayens IP-adresse
Alternativ DNS-server	IP-adresse på den alternative DNS
MAC-adresse	Det indbyggede netværkskorts hardware-adresse
Netv rks afbrydelses meddelse	Vis networkloss som fejl

Udvidet netværkskonfiguration

Fastlæg yderligere parametre for netværkskonfigurationen på kartotekskortet Advanced.

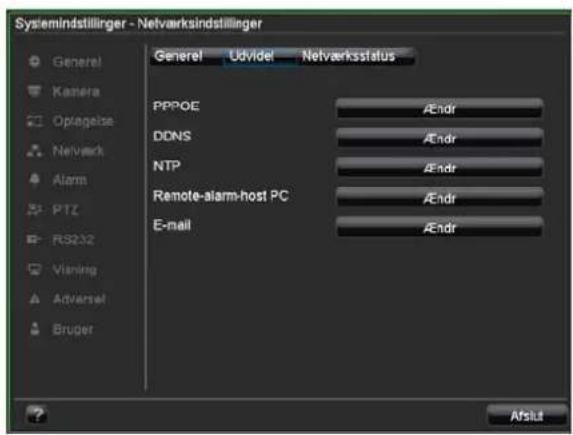

Sysiemindstillinger - Netværksindstillinger Generel Udvidel Netværksstatus PPPOE Endr DDNS Endr NTP Endr Remote-alarm-host PC Endr E-mail Endr PSI202 Vanning Adversel Bruder Afslut

Parameter Indstilling
PPPOE	PPPOE anvendes ved ADSL-tilslutninger og ved anvendelsen af et modem Tyskland.Klik på Set for at indtaste adgangsdataene (identifikation, kodeord) til din udbyder.
DDNS	Server til forvaltning af det dynamiske Domain-Name-System for at aktualisere hostnavne eller DNS-poster
NTP Network Time ProtocolServer til synkronisering af klokkeslæt
Remote-alarm-host PC	Kommunications- og HTTP-port.
E-mail	Her specificerer du mail-indstillingerne, hvor sendes en e-mail til en specifik mail-adresse i tilfælde af alarm.

Manuel indstilling af PPPOE

1. Aktivér „afkrydsningsboksen“ PPPOE, og indtast derefter brugernavnet (internetadgangs-identifikationen) og kodeordet, og bekræft kodeordet.
2. Overtag dine data med OK.

Manuel indstilling af DDNS

DDNS DDNS DDNS-type ABUS DDNS Serveradresse DVR-domainenavn Brugernavn Password Bekraft password OK Afslut

1. For at kunne anvende funktionen ABUS DDNS skal du forinden oprette en konto hos www.abusserver.com. Læs hertil FAQs på websiden.
2. Aktivér „afkrydsningsboksen“ DDNS, og vælg derefter DDNS-type „ABUS DDNS“, og indtast IP-adressen "www.abus-server.com" eller „62.153.88.107“ i feltet „Server Address“.
3. Overtag dine data med OK. IP-adressen på din internetforbindelse aktualiseres nu hvert minut på serveren.

Manuel indstilling af NTP

NTP Tidssynkronisering Synkroniser hvert 60 Minut(ter) NTP-server NTP-port 123 OK Aflut

i Henvisning

Optageren kan synkronisere klokkeslættet med en ekstern server. Hertil står der flere serveradresser til rådighed i internettet.

1. Aktivér „afkrydsningsboksen“ NTP, og angiv, efter hvilket tidsrum synkroniseringen skal foretages igen. Indtast NTP-serverens IP-adresse og NTP-porten.
2. Overtag dine data med OK.

Indstilling af HOST/OTHERS

Remote-alarm-host PC Alarm Host-IP Alarm Host-port 0 Serverport 8000 HTTP-port 60 Multicast-IP-adresse OK Aflat

Parameter Indstilling
Alarm Host-IP Ingen funktion
Alarm Host-port Ingen funktion
Serverport Port til datakommunikation
http-port Port til webserver
Multicast-IP-adresse	For at minimere trafik kan du indtaste en multicast-IP. IP-adressen skal svare til IP-adressen på pc'en, der kører CMS-softwaren.
MTU Beskriver de	største protokoldatas maks. størrelse.

Henvisning

Server Port 8000 samt HTTP Port 80 er standard-ports for Remote Clients og Remote Internetbrowser-adgang.

Indstilling afe-mail-adresse

Ved en alarm kan apparatet sende en meddelelse via e-mail. Indtast e-mail-konfigurationen her:

E-mail General Lidvid Servergodkendelse Brugernem Password SMTP-server Fra navm Fra e-mailadresse Vælg modlager Modlager 1 Modlager Til e-mailadresse Test Anvend OK Afskat

Parameter Indstilling
Servergodkendelse	Aktivér „afkrydsningsboksen“, når en tilmelding foretages på internetudbyderens server
Brugernavn Mail-konto hos udbyderen
Password	Kodeord, som e-mail-kontoen er beskyttet med
SMTP-server Udbyderens SMTP-serveradresse
Fra navn Afsendernavn
Fra e-mailadresse	E-mail-adressen, der hører til e-mail-kontoen
Vælg modtager	Vælg tre mulige modtagere, som skal modtage e-mailen
Modtager Indtast modtagerens navn her
Til e-mailadresse	Indtast modtagerens e-mail-adresse
Udvidet Indstilling
Vedhæft JPEG-billede	Aktivér „afkrydsningsboksen“, når kameraets optagelser skal sendes som fotofiler ud over e-mailen
Interval	Vælg afstanden mellem de enkelte optagelser fra 2 til 5 sekunder
SMTP-port Angiv SMTP-porten(standardmæssigt: 80)
Aktiver SSL	Aktivér „afkrydsningsboksen“ for at aktivere e-mail-kodningen

1. Indtast parametrene for e-mail-meddelelsen.
2. Klik derefter på Test for at sende en e-mail som test.

i

Henvisning

Apparatet sender en e-mail til den indstillede modtager.

Hvis denne e-mail ikke ankommer hos modtageren, skal du kontrollere indstillingerne og korrigere dem.

Kontrollér evt. junk-mail-indstillingerne for din mail-client.

Netværksstatus

Klik kartotekskortet Network Status for at se en oversigt over den aktuelle netværkskonfiguration.

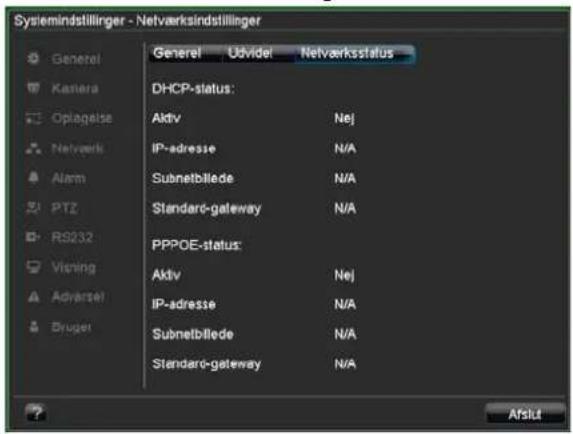

Sysiemindstillinger - Netværksindstillinger Generel Udvidel Netværksstatus DHCP-status: Aktiv Nej IP-adresse N/A Subnetbillede N/A Standard-gateway N/A PPPOE-status: Aktiv Nej IP-adresse N/A Subnetbillede N/A Standard-gateway N/A Afsidt

Parameter Indstilling
DHCP-status	Hvis DHCP er aktiveret, vises de relevante parametre. Hvis DHCP er deaktiveret, vises N/A.
PPPOE Status	Viser ved manuel indstilling, om der findes en internetforbindelse.Derudover IP-adresse, subnetmasken og den indstillede standardgateway.Henvisning: Hvis du anvender en router, der er indstillet som gateway/DSL-modem, anvendes routerens PPPOE-indstillinger. På displayet vises N/A.

Alarm

Alarmoversigt

Alarmindstillingerne styrer detaljeret kameraover- vågningens type og styrer apparatets reaktion f.eks. ved bevægelsesgenkendelse eller videosignaltab.

- Åbn menuen Settings, og klik på Alarm til venstre i menuoversigten.

Systemindstillinger - Alarmindstillinger General Kamera Optagelse Netvark Alarm PTZ R0232 Viking Adversel Bruger Alarmsignal Relaudgang UVM Nr. Alamnavn IP-adresse Type A<-1 Lokal N.O. A<-2 Lokal N.O. A<-3 Lokal N.O. A<-4 Lokal N.O. A<-5 Lokal N.O. A<-6 Lokal N.O. A<-7 Lokal N.O. A<-8 Lokal N.O. A<-9 Lokal N.O. A<-10 Lokal N.O. A<-11 Lokal N.O. A<-12 Lokal N.O. A<-13 Lokal N.O. A<-14 Lokal N.O. /Endr Alarmindgangs-/udgangsindstillinger og -adfard Aflut

I oversigten vises de mulige alarmfølere, hvis signaler forvaltes via de pågældende alarmindgange.

Alarmindgang

1. Vælg alarmføleren ved at markere linjen og derefter klikke på Set.

Alarmindstillinger Alarmsignal Relesüdgang Alarmindgang A<-1 Alarmnavn Type N.O. Indstillinger Bearbird PTZ-kamera Analog 1 Preset 1 Tour 1 Mensler 1 Kopier II Alle Kapiar Anvend OK Aflut

Parameter Indstilling
Alarmindgang	Vælg alarmindgangen for at foretage indstillingerne
Alarmnavn	Indtast en entydig beskrivelse, f.eks. dørkontakt lagerhal
Type N.O.: Koblingskreds normalt åbnetN.C.: Koblingskreds normalt lukket

Parameter Indstilling
Indstillinger	Aktivér afkrydsningsboksen for at indtaste undtagelsesindstillingerne og indstillingerne for meddelelse.
PTZ-kamera	Tilordning af PTZ-kameraet til kameraindgangen
Preset Tour Mønster	Aktivér/deaktivér afkrydsningsboks; vælg Preset, Patrol eller Pattern i pulldown-menuen.
Kopiert til Kopiering	af indstilling

1. Tilordn alarmindgangen i pulldown-menuen.

2. Angiv alarmnavnet.

3. Vælg alarmfølerens type i pulldown-menuen:

• N.O.: Udløser alarm, när der lukkes

• N.C.: Udløser alarm, när der åbnes

1. Aktivér „afkrydsningsboksen“ Setting, og klik på Handle.

Reaktion:

Adversel Optagelse Kalender Reaktion Popup på skærm Akustisk adversel Meddeielse til overvågningscentral Send e-mail Udløs alarmudgang indstil E-mail Anvend OK Aflut

Parameter Indstilling
Pop-up på skærm	På monitoren vises en meddelelse
Akustisk advarsel	Der lyder en signaltone fra apparatet flere gange
Meddelelse til overvagningscentral	Sender et alarmsignal til en pc med ABUS CMS-softwaren. Softwaren skal være startet og optageren dér være i overvågningsmodus.
Send e-mail	Der sendes en e-mail til en specificeret e-mail-adresse.Se s. 51
Udløs alarmudgang Se s.	55

Kalender:

Her kan du definere I hvilken periode der skal reageres på en alarm.

Optagelse:

Adversel Reaktion Kalender Optagelse Optagelse Analog Alle 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 Valgl Aktiver kalender Analog Alle 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 Valgl

Parameter	Indstilling
Aufzeichnung	Her kan du vælge, hvilke kameraer der skal optages, når alarmindgangen udløses.
Zeitplan aktivie-ren	Her kan du vælge, hvilke kameraer du ønsker at aktivere tidsplanen for. Hvis du f.eks. har indkodet ABUS IP-alarmmodulet, kan du anvende Secvest Key til at aktivere overvågningsmodussen i optageren, når du forlader området.Optagelsesmodussen (normal, bevægelsesgenkendelse, alarm), der gemmes i tidsplanen, anvendes. Du kan dermed foretage en tidsplansuafhængig aktivering af optageren og undgå fejlalarmer.Sørg for, at tidsplanen ikke er aktiveret i begyndelse, så den ikke slås fra ved aktiveringen.

Relæudgang

Parameter Indstilling
Alarm Output No.	Vælg relæudgangen for at foretage indstillingerne
Alarm Name	Indtast en entydig beskrivelse, f.eks. sirene lagerhal
Duration Den aktiverede alarms varighed
Schedule	Tidsafhængig styring af relæudgangen
Copy To Kopiering af indstilling

1. Tilordn alarmudgangen i pulldown-menuen.
2. Angiv alarmnavnet.
3. Indtast forsinkelsen i pulldown-menuen, som skal ligge mellem alarmindgangsmeldingen og signalet på relæet.
4. Vælg dagen, og indtast tidsplanen, se s. 41.
5. Kopiér indstillingen til andre alarmudgange, hvis parametrene stemmer overens eller det ønskes.

i Henvisning

Hvis der anvendes et netværkskamera, skal det indstilles korrekt og netværksadgangen være mulig.

Læs henvisningerne om Manuel alarm på s. 36.

IP-alarmmodul

Her kan du tilføje indtil tre ABUS IP-alarmmoduler (CASA10010). Når der er oprettet forbindelse via netværk, tilføjes 2 alarmind- og udgange for hver på fanerne „Alarmsignal“ og „Relæudgang“. Den korte betegnelse for indgangene er

U1<-1 / U1<-2, for udgangene U1->1 / U1->2.

Klik på „Tilføj“ for at konfigurere et ABUS IP-alarmmodul.

UVM indstillinger UVM navn IP Alarmmodul IP-adresse 192.168.9.220 Administrator port 8000 Admin navn admin Password **** OK Atslut

Parameter Indstilling
UVM navn	Her kan du gemme en entydig betegnelse på IP-alarmmodulet.
IP-adresse	Indtast IP-alarmmodules HP-adresse her.
Administer Port	Indtast IP-alarmmodules port (standardværdi 8000) her.
Admin navn	Indtast IP-alarmmodules brugernavn (skal have administratorrettigheder) her.
Password	Indtast kodeordet for ovennævnte bruger.

Efter en succesfuld forbindelse bliver der tilføjet to virtuelle alarm ind- og udgange. Disse kan kun håndteres i netværk.

i Noter

Venligst referer til hjemmesiden (www.abus-sc.com) for at finde yderligere installations instruksioner i download sektionen af ABUS IP Alarm modulet (CASA10010).

Rengøring og pleje af apparatet

Henvisning

Læs følgende henvisninger for at finde den mulige årsag til en fejl, før du ringer til serviceafdelingen.

Fejl Årsag Løsning
Ingen strøm	Netkablet er ikke tilsluttet	Tilslut netkablet korrekt til stikdåsen
	Netafbryder på OFF Stil netafbryderen på ON
	Stikdåsen er uden strøm Tilslut evt. et andet apparat til stikdåsen
Intet billede Skærmen er ikke indstillet til modtagelsen		Indstil den korrekte videoindgangsmodus, indtil der vises et billede fra optageren
		Videokablet er ikke tilsluttet korrekt Tilslut videokablet korrekt
		Den tilsluttede monitor er slukket Tænd monitoren
Kamerabilleder kun s/h og uskarpe, selv om farvekamera er installeret	Hvis der ikke er tilsluttet kameraer, når optageren startes, startes optageren autoamtisk med NTSC-modus. Hvis der nu tilsluttes PAL-farvekameraer, vises de i s/h og uskarpt.	Tilslut kameraerne, før du starter optage-ren. Optageren registrerer automatisk, om der foreligger et PAL- eller NTSC-signal og skifter til den korrekte modus. Du kan indstille modusen, se s. 39.
Ingen lyd	Audiokablerne er ikke tilsluttet korrekt	Tilslut audiokablerne korrekt
	Apparater, der er tilsluttet via audiokablerne, Apparater, der er tilsluttet via audiokablet, er ikke tændt.	Apparater, der er tilsluttet via audiokablet, er ikke tændt
	Audio-tilslutningskablet er beskadiget Udskift kablet
Harddisken fungerer ikke	Forbindelseskablerne er ikke tilsluttet korrekt	Tilslut kablerne korrekt
	Harddisk defekt eller ikke systemkonform	Udskift harddisk med anbefalet harddisk.
USB-stik fungerer ikke	Apparatet understøttes ikke	Tilslut korrekt USB-medium, USB 2.0
	USB-hub blev anvendt	Tilslut USB-mediet direkte
Netværksadgang ikke mulig	Netværkskablets tilslutning løs	Sæt netværkskablet i.
	Netværksindstillinger (DHCP, IP-adresse etc.) forkerte	Kontrollér netværkskonfigurationen, og ret den evt., se s. 49
Fjernbetjeningen fungerer ikke	Batterierne ikke lagt i, så polerne vender rigtigt (+, -), eller tomme	Skift batterierne ud med nye. Ret fjern-betjeningen mod fjernbetjeningssensoren på apparatet for at styre apparatet med fjernbetjeningen.
	Fjernbetjeningen er for langt væk fra optageren	Anvend fjernbetjeningen inden for en afstand på 7 m
	Der findes en forhindring mellem fjernbetjeningen og optageren	Fjern forhindringen
	For lys belysning eller lysstofrør?	Udeluk kraftigt lys fra lysstofrør
Optagelse er ikke mulig	Ingen HDD eller HDD ikke initialiseret	Indbyg og initialisér harddisk
Pludselig frakobling	Temperaturen i apparatet er for høj	Rengør apparatet, og fjern alle genstande, der forhindrer ventilationen

Indeks

Adgangsrettighed 43

Admin Password 18

Administrator 42

Adresseområde 47

Advarsel 42

Advarselssignal 40, 53

Afspilning 25

Fra live-skærm 26

Hændelsessøgning 25

Kontrolfelt 25

Skærm 25

Udvidet hændelsessøgning 26

Alarm 24, 45, 52

Alarmindgang 52

Alarmudgang 40, 54

Apparatmenu 31

Autentificering 50

Batterier 60

Betjeningsenheder 13

Bortskaffelse 60

Bruger 42

CVBS Output Standard (videostandard) 38

Dataeksport 34

DDNS 49

Default Gateway 48

DHCP 47

DST Bias 39

DVR status-LED 17

Dwell Time (sekvensforsinkelse) 39

After alarm 23

Email 50

E-mail 40

E-mail 53

Encoding 23

Fjernbetjening 4, 14

Før alarm 23

Frakobling 16

Frame Rate (billedfrekvens) 23

FTP 44

FTP-server 44

Gateway 47

Genstart 46

Hændelsessøgning 32 Parametre 32

Harddisk

Alarmer 37

Indstilling 36

Initialisering 36

Kapacitet 59

Parametre 36

Status 37

Harddiskdrev 63

Sikkerhed 63

Harddisks 35

Host-PC 50

Hovedmenu 20, 31

Indstillinger

Generelle 38

Kamera 39

Indstillingsassistent 18

Indstillingsmenu 38

Information 46

IP-adresse 47

Kamera

Indstilling af netværkskamera 41

Indstilling af zoner 40

Zoner, tidsplan, meddelelse 40

Kameraindstillinger 39

Kamerataster 17

Kameraudgang Indstilling 22

Kameravisning Visninger 20

Kodeord 42

Konfiguration 46

Kontrolfelt 25, 26

Popup-menu PTZ 27 PTZ 27

Lagerkapacitet 59

Leveringsomfang 12

Live-visning 20 Indstillinger 22

Logfil Alarm 45

MAC-adresse 47

Manuel alarm 35

Manuel optagelse 32

Motion Detection (bevægelsesgenken delse) 24, 39

Mus Popup-menu 20

Musebetjening 15

N.C. 52

N.O. 52

Navneserver 47

Nedlukning 46

Netværk 47

Email 50

Konfiguration 48

Status 51

Udvidet konfiguration 48

Netværkskamera 41

Netværksstatus 51

NTP 49

Opgradering 44

Opstillingssted 10

Optagelse Indstillinger 23

Manuel 24

Tidsplan 23

Udvidede indstillinger 23

Oversigt over apparatet 3

Tekniske data
Der tages forbehold for tekniske ændringer og fejl. Målene er omtrentlige værdier.

ABUS digitaloptager TVVR41100 TVVR41110 TVVR41120
Videokomprimering	H.264
Egnet til hybrid	-
Kameraindgange	4 x BNC (1,0 V p-p, 75 Ω)	8 x BNC (1,0 V p-p, 75 Ω)
Kameraudgange	-	8 x BNC (1,0 V p-p, 75 Ω) – 1 x TVAC41920
			16 x BNC (1,0 V p-p, 75 Ω) – 1 x TVAC41930
Monitorudgange	Monitor: 1 x BNC (1,0 V p-p, 75 Ω), 1 x VGASpot: 1 x BNC (1,0 V p-p, 75 Ω)
Driftsmodus	Triplex
Opløsning (live-visning)	PAL: 704 x 576 (4CIF), NTSC: 704 x 480 (4CIF)VGA: 800 x 600/60Hz, 1024 x 768/60Hz, 1280 x 1024/60Hz
Opløsning @ billedfrekvens pr. kamera (optagelse)	PAL: NTSC:352 x 288 (CIF) @ 25 fps 352 x 240 (CIF) @ 30fps704 x 288 (2CIF) @ 25 fps 704 x 288 (2CIF) @ 30 fps704 x 576 (4CIF) @ 25 fps 704 x 480 (4CIF) @ 30 fps
Samlet billedfrekvens	PAL: 100 fps, NTSC: 120 fps PAL: 200 fps, NTSC: 240 fps PAL: 400 fps, NTSC: 480 fps
Kompressionstrin	6
For-/efteralarmlager	0~30 sek. / 5 - 900 sek.
Lagermedium	2 x SATA HDD
Datasikring	2 x USB 2.0
Visninger	1 / 4 1 / 4 / 9 1 / 4 / 9 / 16
Optagelsesmodi	Manuel, tidsplan, bevægelsesgenkendelse, alarm, bevægelsesgenkendelse og alarm, bevægelsesgenkendelse eller alarm
Søgemodi	Efter hændelse, dato og tid
Alarmindgang (NO/NC)	4 8 16
Relæudgang	1 (Lasteevne: 12VDC/1A) 4 (Lasteevne: 12VDC/1A) 4 (Lasteevne: 12VDC/1A)
Brugertrin	2 (maks. 31)
Netværkstilslutning	RJ45 10/100 Mbps
Samtidig netværksadgang	24 kamera forbindelser
Netværksfunktioner	Live-visning, afspilning, dataeksport, indstillinger
DDNS	√
NTP	√
PTZ-styring	RS-485
PTZ-protokoller	PELCO-D, PELCO-P, Samsung, LG-MULTIX
Alarmering	Akustisk adverselssignal, OSD-signal, e-mail
Audio	Audio In: 4 x cinch (2,0 V p-p, 1000 Ω)Line In: 1 x cinch (2,0 V p-p, 1000 Ω)Audio Out: 1 x cinch (600 Ω)
Styring	Mus, fjernbetjening (ikke indeholdt i leveringsomfanget)
Software	ABUS CMS-software
OSD-sprog	Tysk, engelsk, fransk, nederlandsk, dansk
Spændingsforsyning	12VDC
Strømforbrug	<10 W (uden harddisk) <15 W (uden harddisk) <30 W (uden harddisk)
Driftstemperatur	-10 °C ~ + 55 °C
Mål (BxHxD)	450 x 441 x 90 mm
Vægt	≤ 8 kg uden harddisk
Certificeringer	CE

HDD-lagerkapacitet

Den påkrævede lagerplads til optagelse og overvågning afhænger ud over den anvendte harddisks fysiske lagerkapacitet af den indstillede opløsning samt af optagelsen bitrate.

Permanent optagelse, 1x1 TB harddisk:

Antal kameraer	Opløsning	FPS	Anbefalet bitrate	Optagelsestid
4	CIF	25	512	41 Dage, 5 Timer
4	2CIF	25	1024	20 Dage, 14 Timer
4	4CIF	25	2048	10 Dage, 7 Timer
8	CIF	25	512	20 Dage, 14 Timer
8	2CIF	25	1024	10 Dage, 7 Timer
8	4CIF	25	2048	5 Dage, 3 Timer
16	CIF	25	512	10 Dage, 7 Timer
16	2CIF	25	1024	5 Dage, 3 Timer
16	4CIF	25	2048	2 Dage, 13 Timer

På den medfølgende CD kan du finde et program der hjælper dig til at kalkulere hvor meget plads du har behov for. Yderligere kan du også downloade denne software fra vores hjemmeside sammen med ABUS CMS software.

Bortskaffelse

Henvisning til EF-direktivet vedr. gamle elektro- og elektronikapparater

Af miljøhensyn må apparatet ikke bortskaffes sammen med husholdningsaffaldet efter endt levetid. Bortskaffelsen kan foretages på de respektive indsamlingssteder. Følg de lokale forskrifter, när materialerne bortskaffes.

Bortskaf apparatet iht. EF-direktivet 2002/96/EF - WEEE (Waste Electrical and Electronic Equipment) om gamle elektro- og elektronikapparater. I tilfælde af spørgsmål vedr. bortskaffelsen bedes du kontakte din kommune. Information om indsamlingssteder for gamle apparater kan findes hos den lokale kommune/region, det lokale renovationsselskab eller hos din forhandler.

Henvisning vedr. håndteringen af batterier

• Læg altid batterier, så polerne vender rigtigt, forsøg ikke at genoplade de vedlagte batterier, og smid dem under ingen omstændigheder i åben ild! Anvend ikke forskellige batterier (gamle og nye, alkali og kul osv.) samtidigt. Tag batterierne ud, hvis du ikke anvender apparatet i et længere tidsrum. Ved ukorrekt brug er der fare for, at de eksploderer og løber ud!
• Husk miljøbeskyttelsen! Opbrugte batterier hører ikke til i husholdningsaffaldet! De skal afleveres på et indsamlingssted for gamle batterier.
• Pas på, at batterierne må ikke komme i hænderne på små børn. Børn kan tage batterierne i munden og sluge dem. Dette kan føre til alvorlige helbredsskader. Søg i dette tilfælde læge med det samme!

• Normale batterier må ikke oplades, opvarmes eller kastes i åben ild (fare for eksplosion!).

• Skift næsten afladede batterier rettidigt ud.

• Skift altid alle batterier samtidigt, og brug altid samme batterityper.

Vigtigt

Udløbne eller beskadigede batterier kan forårsage ætsninger på huden i tilfælde af berøring.

▶ Brug i dette tilfælde egnede beskyttelseshandsker.
▶ Rengør batterirummet med en tør klud.

Vigtigt henvisning vedr. bortskaffelse af batterier

Til dette produkt anvendes batterier, der er underlagt EF-direktivet 2006/66/EF, og som ikke må bortskaffes sammen med almindeligt husholdningsaffald.

Informér dig om de gældende bestemmelser i Danmark vedr. separat indsamling af batterier.

Korrekt bortskaffelse af batterier hjælper til at undgå negative påvirkninger af miljøet og sundheden.

Disse tegn findes på batterier, der indeholder skadelige stoffer:

Pb = batteriet indeholder bly

Cd = batteriet indeholder cadmium

Hg = batteriet indeholder kviksølv

Henvisning til RoHS EF-direktivet

Apparatet overholder RoHS-direktivet.

Overholdelsen af RoHS-direktivet betyder, at produktet eller komponenten ikke indeholder de følgende substanser i højere koncentrationer end følgende maks. koncentrationer i homogene materialer, medmindre substansen er en del af anvendelsen, som er undtaget RoHS-direktivet:

a) 0,1 % bly (efter vægt)
b) Kviksølv
c) Hexavalent chrom
d) Polybrominat biphenyl (PBB) og polybrominat diphenylæter
e) 0,01 % cadmium (efter vægt)

Ordforklaring

Anvendte fagbegreber

1080i

HDTV-billedsignal med 1080 pixel og „Interlaced“-visning.

16:9

Sideforhold, der orienterer sig i forhold til bredbilled-displays i biografformater.

720p

Angivelsen af størrelse for displays: Afstand mellem nederste venstre hjørne og øverste højre hjørne – i tommer eller centimeter.

Browser

Oprindelig tænkt til omregning fra PAL- til NTSC-standard. CIF svarer til en videoopløsning på 352 x 288 pixel, 2 CIF 704 x 288 pixel, 4 CIF 704 x 576 pixel.

CINCH

Udbredt bøsningstype til analoge audio- eller FBAS-videosignaler.

DDNS

Netværksfunktion, der holder IP-adresserne for sine clients parat i en database og aktualiserer dem.

DHCP

„Dynamic Host Configuration Protocol“

Netværksprotokol, som gør det muligt at integrere apparater (clients) automatisk i eksisterende netværker. I den forbindelse tildeler DHCP-servere (som f.eks. internet-router) automatisk IP-adressen, netmasken, gatewayen, DNS-serveren og evt. WINS-serveren. På client-siden skal IP-adressens automatiske reference blot være aktiveret.

Domain

Domæne (navnerum), der anvendes til at identificere internetsider (f.eks. www.abus-sc.de).

Dual Stream

Dual stream betegner en videooverførselsmetode. Der foretages f.eks. en optagelse med høj opløsning og en overførsel med lav opløsning via netværket. Den såkaldte „main stream“ har en 4CIF-opløsning, den såkaldte „sub stream“ blot CIF.

DVR

Digitaler Video Recorder; en apparat til at optage forskellige video- og audiokilder (analog, digital). Dataene komprimeres ved optagelsen og gemmes f.eks. på harddisks.

FBAS/CVBS

„Farve-, billed-, basisbånd- og synkron-signal“. Den enkleste variant af videosignaler, også kaldet „composite-signal“. Billedkvaliteten er forholdsvis lav.

GIGABYTE

Enhed for lagerkapaciteten i lagermedier (HDD, USB, SD/MMC-kort).

H.264

(MPEG-4 AVC); standard til højeffektiv kompression af videosignaler. Anvendt bl.a. ved blu-ray-discs eller video-konferencesystemer.

HDD

„Hard Disk Drive“; harddisk (magnetpladelager)

Digitalt datalager i computere eller DVR'er.

HDVR

Hybrid-DVR; DVR til at optage analoge kameraer og netværkskameraer.

http

„Hypertext Transfer Protokoll“;

en metode til dataoverførsel via netværker. Hovedsagelig anvendt ved visning af websider i en browser.

INTERLACED

Linjespringsmetode.

IP-adresse

En adresse i computernettet, der er baseret på internetprotokollen (IP), den gør det muligt at adressere forskellige apparater i nettet og dermed at nå dem dedikeret.

JPEG

Kompressionsmetode med få tab til fotos. De fleste digitalkameraer gemmer deres fotos i JPEG-format.

MPEG

Forkortelse for Moving Picture Experts Group. Det drejer sig om en international standard for kompressionen af levende billeder. På nogle dvd'er er de digitale audiosignaler komprimeret og optaget i dette format.

NTP

„Network Time Protocol“

Metode til tidssynkronisering via netværker. Også SNTP (Simple Network Time Protocol), der er en forenklet form.

NTSC

Standard for farvefjernsyn i USA. Metoden adskiller sig i nogle detaljer fra det europæiske PAL-system: Et fuldt NTSC-billede består af 480 synlige og i alt 525 linjer. Pr. sekund vises 60 halvbilleder. Sammenlignet med PAL er systemet mere udsat for farveforstyrrelser.

OPL∅SNING

Det normale PAL-fjernsynssystem viser tv-billeder i 576 linjer med typisk 768 billedpunkter. Fjernsyn med høj opløsning (HDTV) arbejder mindst med 1280 x 720 billedpunkter.

PAL

„Phase Alternating Line“; europæisk farve-tv-system. Der anvendes 576 synlige billedlinjer, med linjerne, der anvendes til forvaltningssignaler, består et fuldt billede af 625 linjer. Pr. sekund vises 50 halvbilleder.

Farvesignalets faser skifter fra billedlinje til billedlinje.

PANEL

Fagbegreb for et flad-displays indre liv (man taler om LCD- eller plasma-paneler).

Pc

En „personal computer“ kan anvendes som fjernforespørgselsplads enten med den medfølgende software eller via en browser.

Pixel

„Picture element“. Billedpunkt, billedelement, betegner den mindste enhed i en digital billedoverførsel eller -visning.

PIP

„Picture in picture“. Forkortelse for „billede-i-billede“-funktionen, hvor der samtidigt vises to signalkilder på skærmen. Den anden signalkilde overlapper i den forbindelse den første.

PPPoE

„PPP over Ethernet“ (Point-to-Point-Protocol)

Netværksoverførselsmetode til opbygning af forbindelse via opkoblede forbindelser, som f.eks. anvendes ved ADSL-tilslutninger.

PROGRESSIVE

Linjevis skandering elle billedvisning, i modsætning til linjespring eller „interlaced“.

PTZ

„Pan-Tilt-Zoom“

Drejning, hældning, zoom ved motoriserede kameraer.

TOMME (inch)

Skærmdiagonalens mål. En tomme svarer til 2,54 centimeter. De vigtigste typiske størrelser på 16:9-displays: 26 tommer (66 cm), 32 tommer (81 cm), 37 tommer (94 cm), 42 tommer (106 cm), 50 tommer (127 cm), 65 tommer (165 cm).

USB

„Universal Serial Bus“

Seriel busforbindelse til tilslutning af f.eks. lagermedier i løbende drift. Maks. anvendelig datarate ved USB 2.0: ca. 320 Mbit/s (ca. 40 MB/s).

VGA

„Video Graphics Array“. Inden for pc-området normalt interface til analoge videosignale – grundlæggende drejer det sig om RGB-signaler.

Om det interne harddiskdrev

Det interne harddiskdrev (HDD) er meget følsomt. Betjen apparatet i henhold til følgende vejledninger for at undgå harddiskfejl. Vigtige optagelser skal sikres på eksterne medier for at undgå uventede datatab.

i

Henvisning

• Bevæg ikke apparatet under drift.
• Fugt inde i apparatet kan kondensere og forårsage fejlfunktioner på harddiskdrevet.
• Når apparatet er tændt, må netstikket aldrig trækkes ud eller strømforsyningen afbrydes med, när apparatet sikringskontakten.
• Bevæg ikke apparatet umiddelbart efter, at det er slukket. Udfør følgende trin for at bevæge apparatet:
• Vent mindst to minutter efter meddelelsen OFF (apparatets display).
• Træk netstikket ud.
• Flyt apparatet.
• Ved en strømsvigt under driften af apparatet kan data på harddisken mistes. Anvend en nødstrømsforsyning!
• Harddisken er meget følsom. En ukorrekt betjening eller uegnede omgivelser kan beskadige harddisken efter en driftstid på et par år. Tegn herpå er uventede standsning af afspilningen og synlige mosaik-effekter på billedet. Evt. er der ingen varsler om en defekt ved harddisken.
• Ved en defekt er det ikke muligt at afspille optagelser. I dette tilfælde skal harddisken udskiftes.

ABUS digitaloptager

TVVR41100 / TVVR41110

TVVR41120

Producent
