BRUGSANVISNING TVVR60020 ABUS

Denne manual hører sammen med dette produkt.

Den indeholder vigtig information som skal bruges under opsætning og efterfølgende ved service.

Dette skal huskes også når produkter gives videre til anden part. Læs derfor denne manual grundigt igennem også for fremtiden.

Indholdet kan ses med sideanvisninger kan findes i indekset.

Denne manual hører sammen med dette produkt. Den indeholder vigtig information som skal bruges under opsætning og efterfølgende ved service. Dette skal huskes også når produkter gives videre til anden part. Læs derfor denne manual grundigt igennem også for fremtiden.

Indholdet kan ses med sideanvisninger kan findes i indekset.

i

Læs forklaringerne i den separate kvikguide samt henvisningerne på cd'en eller i den vedlagte dokumentation vedrørende temaet „styring via webinterface“ og „software“. De findes i internettet under www.abus-sc.com

Oversigt over apparatet

i Se Systembetjening, s. 13.

Forside

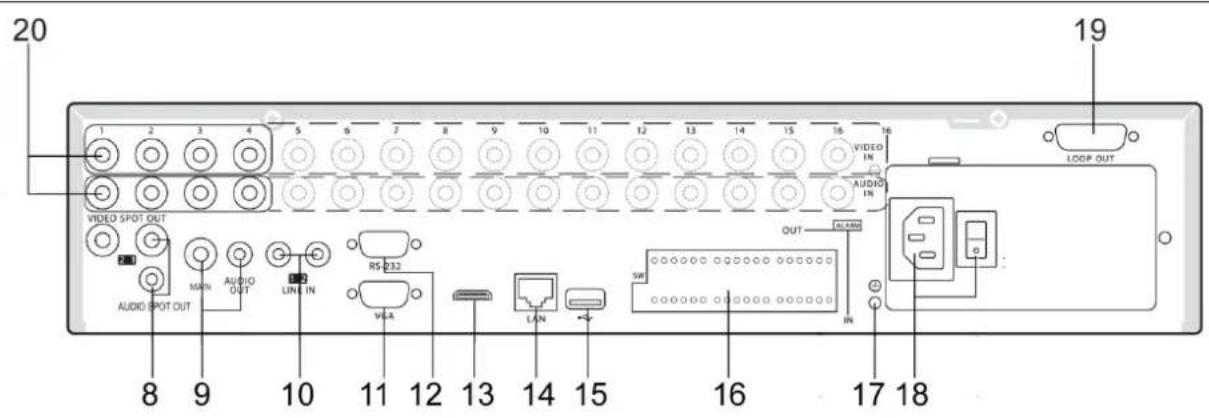

Bagside

Billedet viser versionen TVVR50021 med 16 kanaler. Modellerne TVVR50011 / TVVR60010 & TVVR60020 er tilsvarende.

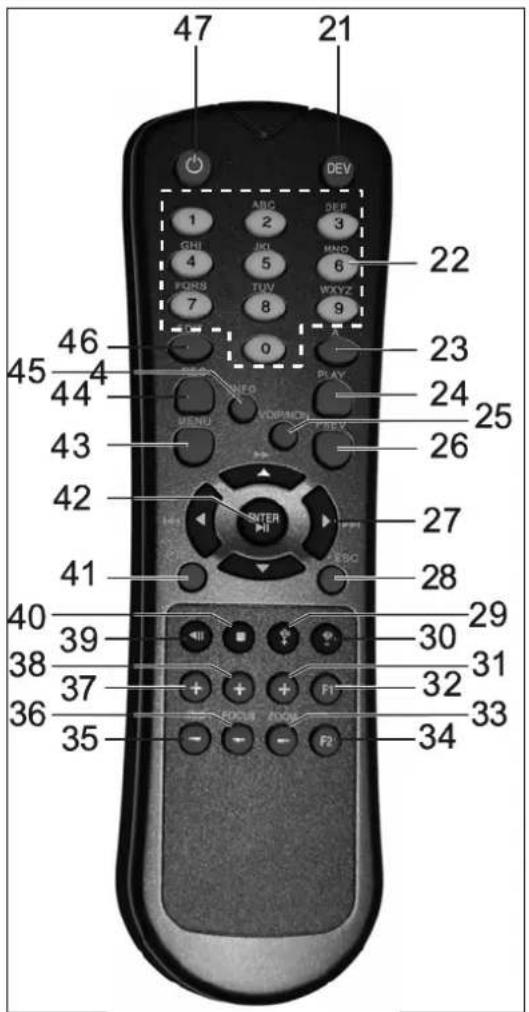

Fjernbetjening (TVAC40930 ekstraudstyr)

Oversigt over apparatet....3

Kvikguide....8

Før du starter 8

Installation af harddisken....8

Etablering af tilslutninger....8

Konfiguration af apparatet ....8

Vigtige sikkerhedshenvisninger....9

Symbolforklaring 9

Korrekt anvendelse 9

Generelt 9

Strømforsyning....9

Overbelastning/overspænding....10

Kabler....10

Opstillingssted/driftsomgivelser 10

Fjernbetjening 10

Vedligeholdelse og pleje....11

Tilbehør 11

Idriftsættelse 11

Børn 11

Indledning....12

Generelle informationer ....12

Udpakning....12

Leveringsomfang 12

Systembetjening 13

Generelt 13

Betjeningsenheder på apparatet....13

Fjernbetjeningens betjeningsenheder....14

Betjening med musen....15

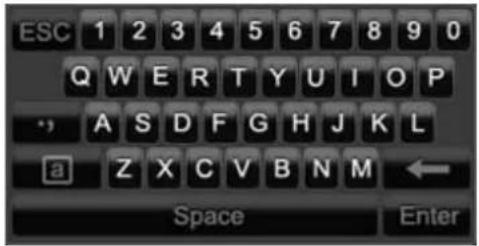

Skærmtastatur 16

Start af apparatet....16

Taster til valg af kamera status-LED....17

Talte meddelelser 17

Indstilling af systemet....18

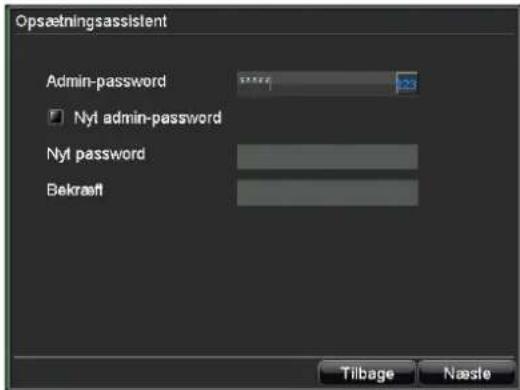

Indstilling af administratoren 18

Generelle indstillinger ....18

Forvaltning af harddisk....19

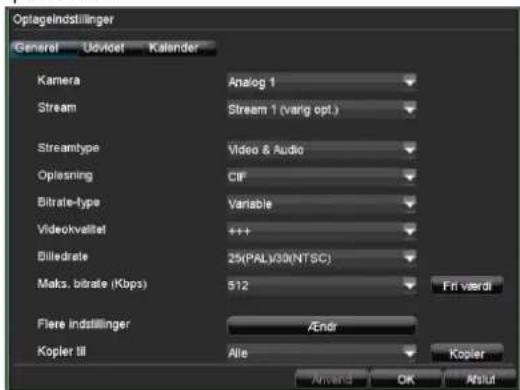

Optagelsesindstillinger....19

Netværksindstillinger....19

Kameraforvaltning ^1 .....20

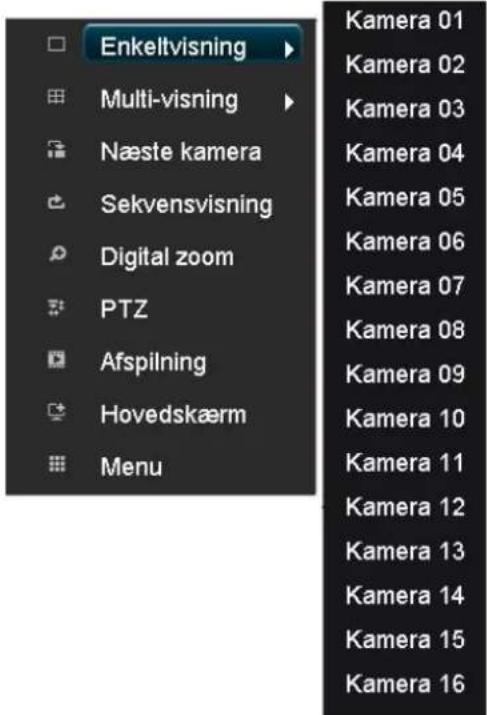

Live-visning 21

Overblik....21

Statussymboler 21

Indstilling af kameraudgangen....23

Optagelse....24

Indstilling 24

Generelle indstillinger 24

Udvidet indstilling....24

Kalender 24

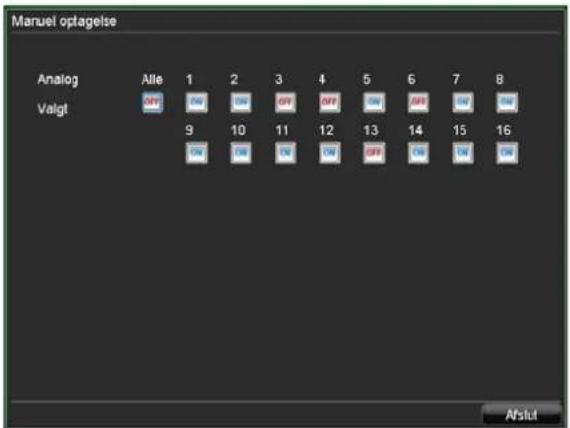

Manuel optagelse....25

Afspilning....26

Generelt 26

Afspilningsskærmen 26

Styring via kontrolfelt 26

Afspilning via hændelsessøgning 26

Afspilning: Udvidet hændelsessøgning 27

Afspilning fra live-skærm....27

PTZ-styring....28

Generelt 28

Styring via PTZ-kontrolfeltet 28

Parametre for hændelsessøgningen ....33

Søgningsresultat....34

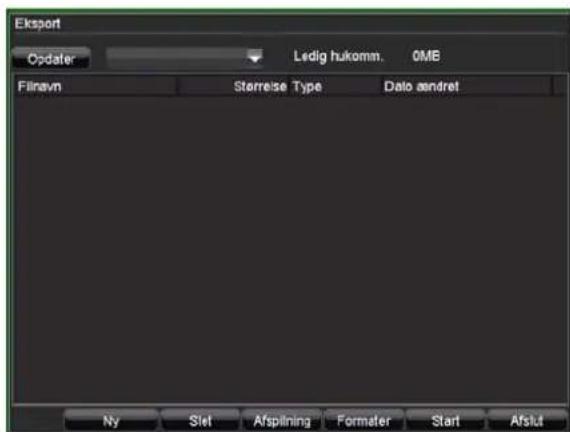

Dataeksport....35

Manuel alarm 36

Harddisks 36

Indbygning af en harddisk 36

Initialisering af en harddisk....37

Harddiskforvaltningens parametre....37

Indstilling af harddisken....37

Tilføjelse af netværksharddisk....38

Kontrol af harddiskstatus....38

Indstilling af harddiskalarmer....38

Indstillinger....39

Overblik....39

Generelle indstillinger ....39

Indstillinger: Kamera....40

Indstilling af zoner....41

Zoner: Tidsplan og meddelelse 42

Tilføjelse af netværkskamera 42

Indstillinger: Optagelse 43

Indstillinger: Netværk....43

Indstillinger: Alarm 43

Indstillinger: PTZ....43

Indstillinger: RS232....43

Display 43

Indstillinger: Advarsel....44

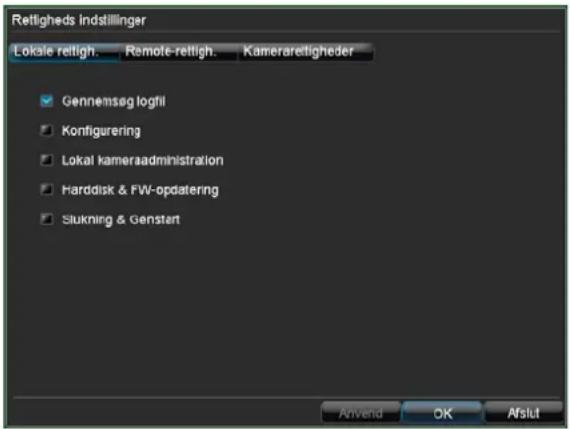

Indstillinger: Bruger....44

Gennemsøgning af logfil....47

Reset af systemet....48

Im-/eksport af konfiguration 48

Information 48

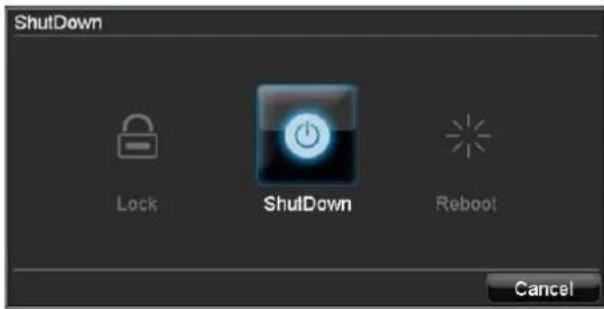

Nedlukning 48

Netværk....49

Generelt 49

Begreber 49

Netværksopbygning....50

Netværkskonfiguration....50

Alarm....54

Alarmoversigt....54

Alarmindgang....54

Relæudgang 56

IP-alarmmodul 56

Rengøring og pleje af apparatet....56

Henvisning 56

Udbedring af fejl....57

Indeks....58

Tekniske data 59

HDD-lagerkapacitet 61

Bortskaffelse 62

Henvisning til EF-direktivet vedr. gamle elektro- og elektronikapparater 62

Henvisning vedr. håndteringen af batterier....62

Vigtigt henvisning vedr. bortskaffelse af batterier....62

Henvisning til RoHS EF-direktivet....62

Ordforklaring....63

Anvendte fagbegreber 63

Om det interne harddiskdrev....65

Kvikguide

Før du starter

Der skal udføres følgende forberedelser:

1. Overhold de generelle henvisninger, sikkerhedshenvisninger samt forklaringer vedrørende opstilling og tilslutning, se s. 9.
2. Kontrollér, at emballagens indhold er fuldstændigt, og om det er beskadiget.
3. Sæt batterierne i fjernbetjeningen.

Henvisning

Læs forklaringerne i den separate kvikguide.

Installation af harddisken

Advarsel

Sluk apparatet, og afbryd det fra strømforsyningen!

Sørg for den nødvendige jordforbindelse for at undgå statisk afladning.

1. Installér en eller flere harddiske, se separat kvikguide.
2. Etablér først forbindelsen til motherboardet med det røde datakabel (lille stik).
3. Forbind strømkablet (stort stik, med 5 ledere).
4. Kontrollér, at stikforbindelserne sidder korrekt.
5. Luk huset.

Etablering af tilslutninger

Henvisning

Overhold minimumradius ved trækning af kabler! Knæk ikke kabler!

1. Forbind de analoge kameraer med BNC-tilslutningerne 1 - 8/16.
2. Forbind audio-tilslutningerne.
3. Forbind netværkskameraerne med netværket, og forbind apparatets LAN-tilslutning med netværket.
4. Forbind sensorerne med alarmindgangene.

5. Forbind monitoren med VGA- eller BNC-tilslutningen.

6. Forbind musen med USB-stikket.

7. Etablér tilslutningen.
8. Tænd apparatet med netafbryderen POWER på apparatets bagside. Statusvisningen DVR apparatets forside lyser.

Konfiguration af apparatet

Henvisning

Læs forklaringerne i den separate kvikguide.

- Udfør „indstillingsassistentens“ enkelte trin, se s. 18.

- Følgende indstillinger konfigureres efter hinanden:

• Valg af brugeroverfladens sprog
• Oprettelse af administratoren
- Generelle indstillinger (dato, klokkeslæt ...)
- Forvaltning af harddisk (initialisering etc.)
• Optagelsesindstillinger
• Netværksindstillinger
- Kameraforvaltning

Henvisning

Efterfølgende ændring af dato eller klokkeslæt kan medføre tab af data!

Henvisning

Sørg for at overvåge optagerens status tit efter installationen. HDD-status og optagelsesindstillinger skal kontrolleres for at sikre optagelse.

- Vær opmærksom på menuoversigten på s. 32 samt henvisningerne og forklaringen til den grundlæggende betjening af systemet på s. 13.

Vær opmærksom på forklaringerne til:

Live-visning	s. 21
Afspilning	s. 66
PTZ	s. 28
Datasikring	s. 35
Fejlsøgning	s. 57

Vigtige sikkerhedshenvisninger

Symbolforklaring

Der anvendes følgende symboler i vejledningen hhv. på apparatet:

Symbol Signalord Betydning

Advarsel Advarsel mod fare for kvæstelser eller farer for helbredet.

Advarsel Advarsel mod fare for kvæstelser eller farer for helbredet som følge af elektrisk spænding.

Vigtigt Sikkerhedshenvisninger vedr. mulige skader på apparatet/tilbehøret.

Henvisning Henvisning til vigtige informationer.

Der anvendes følgende kendemærker i teksten:

Betydning

1. ... Handlungsopfordring/-anvisning med fastlagt
2. ... rækkefølge for handlingstrinene i teksten

- ... Liste uden fastlagt rækkefølge i teksten eller advarselshenvisningen

Korrekt anvendelse

Brug kun apparatet til det formål, som det er blevet bygget og konciperet til! Enhver anden anvendelse anses for at være ukorrekt!

Dette apparat må kun anvendes til følgende formål:

- Denne Hybrid digitaloptager anvendes i kombination med tilsluttede videosignalkilder (s/h- og farvekameraer, IP-kameraer) og videogengivelsesapparater (CRT- eller TFT-monitorer) til at overvåge objekter.

i Henvisning

Datalagringen er underlagt de nationale retningslinjer om beskyttelse af persondata.

Gør ved installationen kunderne opmærksom, at disse retningslinjer findes.

Generelt

Læs følgende anvisninger grundigt igenne, før apparatet anvendes første gang, og overhold alle advarselshen-visninger, selv om du er bekendt med omgang med elektroniske apparater.

Advarsel Ved skade

Ved skader, der skyldes manglende overholdelse af denne betjeningsvejledning, bortfalder kravet om garanti.

Vi påtager os intet ansvar i forbindelse med person- og/eller materielle skader, der skyldes ukorrekt håndtering eller manglende overholdelse af sikkerhedshenvisningerne.

I sådanne tilfælde bortfalder ethvert krav om garanti!

Opbevar denne håndbog omhyggeligt som fremtidig reference.

Hvis apparatet sælges eller gives videre, skal denne vejledning denne vejledning også udleveres.

Dette apparat blev produceret under overholdelse af internationale sikkerhedsstandarder.

Strømforsyning

- Tilslut kun dette apparat til en strømkilde, der leverer netspændingen, der er anført på typeskiltet.

- Hvis du ikke er sikker på, hvilken findes hos dig, skal du kontakte el-forsyningsselskabet.

Advarsel Forebyg ta

Forebyg tab af data! Tilslut altid apparatet til en nødstrømsforsyning UPS med overspændingsbeskyttelse.

- Afbryd apparatet fra netstrømforsyningen, før der udføres vedligeholdelses- eller installationsarbejder.

- Dette apparats afbryder ikke apparatet fuldstændigt fra strømnettet.

- For at afbryde apparatet fuldstændigt fre nettet skal netstikket trækkes ud af stikdåsen. Derfor skal apparat opstilles, så en direkte og uhindret adgang til stikdåsen altid er sikret, og stikket i en nødsituation kan trækkes ud med det samme.

- For at udelukke brandfare skal netstikket principielt trækkes ud af stikdåsen, hvis apparatet ikke bruges i længere tid. Du bedes afbryde apparatet fra strømnettet før en storm og/eller tordenvejr med fare for lynnedslag. Eller tilslut apparatet til en nødstrømsforsyning.

Advarsel

Åbn aldrig apparatet selv! Der er fare for elektrisk stød!

Kontakt uddannet fagpersonale eller installatøren, hvis det er nødvendigt at åbne apparatet.

- Indbygningen eller ombygningen af en harddisk bør kun foretages af uddannet personale eller installatøren.

Advarsel

Installation i eller ændringer af apparatet medfører tab af garanti, hvis det ikke foretages af fagpersonale.

Vi anbefaler at lade en installatør installere en harddisk.

Ved ukorrekt installation af harddisken bortfalder garantien!

Overbelastning/overspænding

• Undgå at overbelast stikdåser, forlængerkabler og adaptere, da det kan medføre brand eller elektrisk stød.
• Anvend en overspændingsbeskyttelse for at undgå beskadigelser på grund af overspænding (f.eks. tordenvejr).

Kabler

• Tag altid fat i stikket på alle kabler, og træk ikke i selve kablet.
• Tag aldrig fat i netkablet med våde hænder, da de kan forårsage en kortslutning eller elektrisk stød.
• Stil hverken apparatet, møbelstykket eller andre tunge genstand på kablerne, og sørg for, at de ikke knækkes, især ved stikket og tilslutningsbøsningerne.

- Slå aldrig knuder på et kabel, og bind det ikke sammen med andre kabler.

- Alle kabler skal trækkes, så ingen træder på dem eller forhindres af dem.

- Et beskadiget netkabel kan medføre brand eller elektrisk stød. Kontrollér netkablet regelmæssigt.

- Netkabler og netstik må ikke ændres eller manipuleres.

- Anvend ikke adapterstik eller forlængerkabler, som ikke opfylder de gældende sikkerhedsnormer, og foretag heller ikke indgreb på strøm- og netkabler!

Opstillingssted/driftsomgivelser

• Stil apparatet på en fast, jævn overflade, og stil ikke tunge genstande på apparatet.
• Apparatet er ikke beregnet til drift i rum med høj temperatur eller luftfugtighed (f.eks. badeværelser), eller hvor der forekommer meget støv.
• Driftstemperatur og driftsluftfugtighed:
• -10 °C til 55 °C, maks. 85 % relativ fugtighed. Apparatet må kun anvendes i tempereret klima.

Sørg for, at

• en tilstrækkelig ventilation altid er sikret (stil ikke apparatet i reoler, på et tykt tæppe, på en seng eller dér, hvor ventilationsåbninger tildækkes, og lad der være mindst 10 cm til alle sider).
• direkte varmekilder (f.eks. radiatorer) ikke påvirker apparatet.
• der ikke er direkte sollys eller kraftigt kunstigt lys på apparatet.
• apparatet ikke står umiddelbart i nærhden af magnetfelter (f.eks. højttalere).
• der ikke står åben ild (f.eks. brændende lys) på eller ved siden af apparatet.
• kontakt med stænk og dråber og aggressive væsker undgås.
• apparatet ikke anvendes i nærheden af vand, især må apparatet aldrig neddyppes (stil ikke genstande, der er fyldt med væsker, f.eks. vaser eller drikkevarer, på eller ved siden af apparatet).
• der ikke trænger fremmedlegemer ind.
• apparatet ikke udsættes for kraftige temperaturændringer, da luftfugtigheden ellers kondensere og kan medføre elektriske kortslutninger.
• apparatet ikke udsættes for voldsomme rystelser og vibrationer.

Fjernbetjening

- Hvis apparatet ikke anvendes i længere tid, skal alle batterier tages ud, da de kan løbe ud og beskadige apparatet.

Vedligeholdelse og pleje

Vedligeholdelsesarbejder er nødvendige, hvis apparatet er blevet beskadiget, f.eks. hvis netstik, netkabel eller hus er beskadiget, der er trængt væske eller genstande ind i apparatet, det har været udsat for regn eller fugt, eller hvis det ikke fungerer fejlfrit eller er faldet ned.

• Afbryd apparatet fra nettet i forbindelse med vedligeholdelsesarbejder (f.eks. rengøring)!
• Hvis du konstaterer røgudvikling, usædvanlige lyde eller lugte, skal du slukke apparatet med det samme og trække netstikket ud af stikdåsen. I disse tilfælde må apparatet ikke anvendes igen, før en fagmand har foretaget en kontrol.

- Lad kun kvalificeret fagpersonale foretage alle vedligeholdelsesarbejder.

- Åbn aldrig apparatets eller tilbehøres hus. Hvis huset er åbnet, er der livsfare på grund af elektrisk stød.

- Rengør apparatets hus og fjernbetjeningen med en fugtig klud.

- Anvend ikke opløsningsmidler, sprit, fortyndelser osv. De kan beskadige apparatets overflade.

- Saltvand, insektbekæmpelsesmidler, chlor- eller syreholdige opløsningsmidler (salmiak), skuremidler.

- Gnid forsigtigt over overfladen med bomulskluden, indtil den er helt tør.

Advarsel

Apparatet arbejder med farlig spænding.

Apparatet må derfor kun åbnes af autoriserede fagfolk. Alle vedligeholdelses- og servicearbejder skal udføres af autoriserede firmaer. Ukorrekt reparationer kan medføre livsfare for apparatets bruger.

Tilbehør

- Tilslut kun apparatet, der udtrykkeligt er beregnet til det. I modsat fald kan der forekomme faresituationer eller skader på apparatet.

Idriftsættelse

• Læs alle sikkerheds- og betjeningshenvisninger før den første idriftsættelse!
• Åbn kun huset for at installere harddisken.

Advarsel

Sørg ved installation i et eksisterende videoovervågningsanlæg for, at alle apparater er afbrudt fra net- og lavspændingsstrømkredsen!

Advarsel

Foretag ikke selv montering, installation og kabelføring, hvis du er i tvivl, men overlad det til en fagmand.

Ukorrekte og uprofessionelle arbejder på strømnettet eller på husets installationer er ikke kun en fare for dig selv, men også for andre personer.

Træk installationernes kabler, så net- og lavspændingskredse altid forløber adskilt og ikke er forbundet med hinanden på noget sted eller kan forbindes på grund af en defekt.

Børn

• Lad ikke børn få fingre i elektriske apparater! Lad aldrig børn anvende elektriske apparater uden opsyn. Børn kan ikke altid erkende mulige farer rigtigt. Smådele kan være livsfarlige, hvis de sluges.
• Opbevar batterierne og de genopladelige batterier uden for småbørns rækkevidde. Hvis et batteri eller genopladeligt batteri er blevet slugt, skal der straks søges lægehjælp.
• Hold også emballagefolierne borte fra børn. Der er fare for at blive kvalt!
• Dette apparatet hører ikke til i børns hænder. Fjedrende dele kan springe ud ved ukorrekt anvendelse og medføre, at børn kommer til skade (f.eks. øjnene).

Indledning

Kære kunde.

Tak, fordi du har valgt at købe dette produkt.

Produktet opfylder kravene i de gældende europæiske og nationale retningslinjer. Overensstemmelsen er dokumenteret, de pågældende erklæringer og dokumenter befinder sig hos producenten (www.abus-sc.com).

Som bruger er du forpligtet til at følge denne betjenings-vejledning for bevare denne tilstand og sikre en farefri brug!

Læs hele betjeningsvejledningen igennem før idriftsættelse af produktet, overhold alle betjenings- og sikkerhedshenvisninger!

Alle indeholdte firmanavne og produktbetegnelser er de pågældende ejeres varemærker. Alle rettigheder forbeholdt.

I tilfælde af spørgsmål bedes du henvende dig til din installatør eller forhandler!

Ansvarsfritagelse

Denne betjeningsvejledning blev udarbejdet meget omhyggeligt. Hvis du alligevel finder udeladelser eller unøjagtigheder, bedes du meddele os dette på adressen, der er anført på bagsiden af håndbogen. ABUS Security-Center GmbH påtager sig intet ansvar for tekniske og typografiske fejl og forbeholder sig retten til på ethvert tidspunkt uden forudgående varsel at ændre produktet og betjeningsvejledningerne. ABUS Security-Center er ikke ansvarlig for direkte og indirekte følgeskader, der opstår i forbindelse med dette produkts udstyr, funktion og anvendelse. Der gælder ingen garanti for indholdet i dette dokument.

Generelle informationer

Læs denne brugerhåndbog omhyggeligt igennem for at anvende apparatet rigtigt, og opbevar den til senere brug.

Denne håndbog indeholder vejledninger vedrørende betjening og vedligeholdelse af optageren. Kontakt et autoriseret fagfirma i forbindelse med reparation af apparatet.

Udpakning

Håndtér apparatet meget forsigtigt, när du pakker det ud. Emballage og pakningshjælpemidler kan recycles og skal som regel afleveres til genanvendelse.

Vi anbefaler dig:

Emballagedele af papir, pap og bølgepap og kunststof skal lægges i indsamlingscontainerne, der er beregnet hertil.

Hvis de endnu ikke findes i området, som du bor i, kan du smide disse materialer ud sammen med husholdningsaffaldet.

Kontrollér først apparatet, hvis den originale emballage er beskadiget. Hvis apparatet har skader, skal du sende det tilbage med emballagen og kontakte producenten.

Leveringsomfang

• ABUS digitaloptager
• Netkabel
  • SATA-kabel til harddisks
• Holder til serverskab
• Software-cd
• Brugerhåndbog
• Kvikguide

Systembetjening

Generelt

Du kan styre apparatet på følgende måde:

• Betjeningsenheder på apparatets forside
• Fjernbetjening
• USB-mus

Betjeningsenheder på apparatet

i Henvisning

Se oversigten på s. 3.

Nr.	BetegnelseFunktion
1	Optagerens betjeningstaster:MENUHenter hovedmenuenTænder/slukker tastetone (tryk i 5 sek.)REC:Henter menu til den manuelle optagelsePLAY:Åbner afspilningsmenuZOOM+:Forstørrer billedudsnit i PTZ-modusZOOM-:Formindsker billedudsnit i PTZ-modusSkifter videoudgang i live-modus: Monitor – Spot Monitor eller Video Out – Video Spot OutFOCUS+:Fokusindstilling i PTZ-modusFOCUS-:Fokusindstilling i PTZ-modusIRIS+:Åbner irisIRIS-:Lukker iris i PTZ-modusPTZAktivering af PTZ-styringenMODESkifter visning af skærmKEYLOCKSpærrer styretaster
2	USB-stikTil eksterne USB 2.0-apparater (f.eks. mus, ekstern harddisk eller DVR-brænder)

Nr.	BetegnelseFunktion
3	Taster til valg af kamera 1, 2, 3,...Visning af kamerastatus:Lyser hvidt: Kamera er tilsluttetLyser blåt: Tilsluttet kamera optagerLyser ikke: Kamera ikke tilsluttetI live-visningen:Vælger kamera og viser som full screen
4	NavigationsknapVed afspilning:▲,▼ indstiller hastighed◀,► forrige/næste dagI live-visningen:KanalvalgI menuer:NavigererOK-tastHold trykket ned i 5 sekunder for at tænde eller slukke apparatetBekræfter valgetAktiverer/deaktiverer „afkrydsningsboks“Ved afspilning:PLAY/PAUSEForøg/ nedsæt afspilnings hastigheden:Normal afspilnings hastighed
5	Jog-shuttleUnder afspilning:Yder ring (shuttle ring) ændre afspilnings hastighedIndre ring for at afspille enkelt billede i single funktionI menuer:Indvendig ring bevæger cursur op/nedUdvendig ring bevæger cursor til venstre/højreI live-visningen:Kanalvalg
6	DVR status-LEDVisning af apparatstatus:Lyser konstant hvidt: Systemstatus OKBlinker hvidt: Systemstatus OK, optagelses-indstillinger gemt, overvågningsmodus aktivLyser konstant blåt: Mindst et kamera optager i øjeblikketLyser konstant rødt: Systemvedligeholdelse nødvendig
7	IR-modtagerTil fjernbetjeningen

Se oversigten på s. 3.

Fjernbetjeningens betjeningsenheder

Henvisning

Se grafikken af fjernbetjeningen på s. 4.

Nr.	BetegnelseFunktion
8	VIDEO SPOT OUT: BNC-videoudgangNår der anvendes en HDMI/VGA-monitor:Der vises ikke noget videosignal.Når der ikke anvendes en HDMI/VGA-monitor:Hovedvideosignalet vises.AUDIO SPOT OUT: Cinch-audioudgang
9	MAIN: BNC-videoudgangNår der anvendes en HDMI/VGA-monitor: Videopunktsignalet vises.Når der ikke anvendes en VGA-monitor:Hovedvideosignalet vises.AUDIO OUT: Cinch-audioudgang (synkroniseret med videoudgang)
10	LINE IN 1, 2: Audioindgang cinch
11	VGA:Monitortilslutning VGA (9 stikben),videoudgangssignal
12	RS-232:Seriel tilslutning - Ikke benyttet
13	HDMI-monitorforbindelse
14	LAN:Ethernet-LAN-tilslutning
15	USB-stik
16	ALARM IN:RS485-tilslutning til PTZ-kameraerMaks. 16 alarmindgangeALARM OUT:Maks. 4 relæudgange
17	Tilslutning til jordforbindelsesledning
18	Netafbryder og nettilslutning:100-240 VAC, 50-60 Hz
19	LOOP OUT: Tilslutning til tilsluttede videosignaler (kabel kan fås separat)
20	VIDEO IN: BNC-indgangeAUDIO IN: Cinch-indgange

Nr.	BetegnelseFunktion
21	DEVTilordner fjernbetjening med apparat-ID'en
22	Alfanumeriske tasterVælg kamera (kanal) i live-visningenIndtastning af bogstaver og tal i indtastningsfelter
23	AÆndrer indtastning (stort/lille, symboler, tal)
24	PLAYStarter afspilning
25	VOIPIkke benyttet
26	PREVÆndrer visning af skærmen i live-visningen
27	NavigationstasterVed afspilning:▲,▼ indstiller hastighed◀,►forrige/næste dagI live-visningen:Vælger kamera (kanalvalg)I menuer:Navigerer
28	ESCIkke benyttet
29	Ikke benyttet
30	Ikke benyttet
31	Zoom+:Forstørrer billedudsnit i PTZ-modus
32	F1:I listefelter• Udvalg, alle optioner
33	Zoom -:Formindsker billedudsnit i PTZ-modus
34	F2:Skifter gennem kartotekskort
35	IRIS-: I PTZ-modus:• Lukker iris
36	Focus-: I PTZ-modus:• Formindsker billedudsnit i PTZ-modus
37	IRIS+: I PTZ-modus:• Åbner iris
38	Focus+: I PTZ-modus:• Forstørrer billedudsnit i PTZ-modus
39	◀II: Pause/baglæns afspilning
40	■: Standser afspilning
41	PTZTænder PTZ-styring
42	Enter-tast ▶II• Bekræfter valget• Aktiverer/deaktiverer „afkrydsningsboks“Ved afspilning:• PLAY/PAUSESingle Play-modus:• Skifter enkelt frame videre
43	MENU• Henter hovedmenuen• Tænder/slukker tastetone (tryk i 5 sek.)
44	RECÅbner/starter manuel optagelse
45	INFO• Skifter i live-visningen til en anden monitor
46	EDITGenerelt:• Aktiverer tekstindtastninger, i tekstfelter backspace
47	⚠ POWERTænder/slukker (holdes nede i 5 sekunder)

Betjening med musen

Henvisning

Den videre beskrivelse i denne betjeningsvejledning foretages med musen.

Tast Funktion
Venstre	EnkeltklikValg i menuen, aktivering af et indtastningsfelt eller et kartotekskortDobbeltklikSkifter visningen af skærm enkeltbillede- flere billeder ved live-visning og afspilningKlik og trækI PTZ-modus: Styrer kameraerneOpretter alarmområder eller -zoner
Højre	EnkeltklikHenter popup-menuen
Scrolle-hjul	Ved live-visningViser forrige/næste kamera I menuerScroller gennem menuerne

Skærmtastatur

Hvis du klikker på et tekstindtastningsfelt med musen, vises skærmtastaturet:

Tasterne har identisk funktion med et computer-tastatur.

• Klik med den venstre musecursor på et tegn for at indtaste det.
  • Klik på Enter for at afslutte indtastningen.
  • Klik på ← for at slette tegnet foran cursoren.
• Klik på det indrammede a for at skifte mellem store og små bogstaver. Den aktive indstilling vises over tastaturet.
• Klik på ESC for at afbryde en indtastning eller at forlade fetet.

Start af apparatet

Bemærk

Apparatet må kun tilsluttet til netspændingen, der er anført på typeskiltet!

Anvend af sikkerhedsmæssige årsager en nødstømsforsyning UPS.

Når apparatet er tilsluttet til strømforsyningen og hovedafbryderen på apparatets bagside er tændt, lyser DVR status-LED'en.

1. Under opstarten gennemfører apparatet en selvtest. Status for DSP-processorerne og de anvendte harddisks vises. Hvis der vises et „X“, betyder det, at initialiseringen slog fejl, eller at harddisken ikke er installeret.
2. Til sidst vises indstillingsassistenten. Afslut den for at komme til live-visningen.

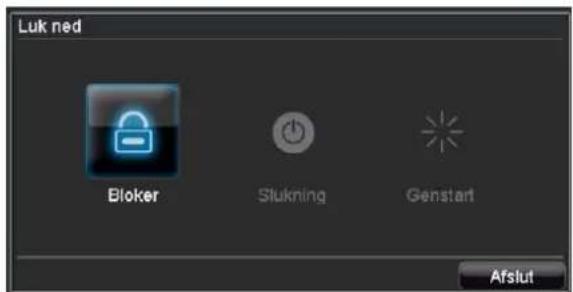

Klik på ShutDown i hovedmenuen. Oversigten vises.

1. Vælg optionen ShutDown for at frakoble, og bekræft forespørgslen med Ja. Apparatet frakobles.
2. Tryk ikke på nogen tast under frakoblingen!
3. Vælg det venstre symbol Lock for at spærre systemet. Brugeroverfladen er spærret. For at komme til menuen er det nødvendigt at indtaste en adgangskode.
4. Vælg det højre symbol Reboot for at genstarte. Apparatet foretager en genstart.

Tilkobling af apparatet

- Tryk på tasten OK, og hold den nede i 5 sekunder for at tænde apparatet igen.

Statusvisninger

Generelt

Følgende statusvisninger informerer dig om driftstilstanden:

• LED'er på apparatets forside
- Akustiske signaltoner
- Icons (displayelementer) på monitoren

Henvisning

Læs forklaringerne i den separate kvikguide.

DVR status-LED

Tilstand Funktion
Lyser konstant hvidt	Systemstatus OK
Blinker hvidt	Systemstatus OK,optagelsesindstillinger gemt,overvågningsmodus aktiv
Lyser konstant blåt	Mindst et kamera optager i øjeblikket
Lyser konstant rødt	Systemvedligeholdelse nødvendig

Taster til valg af kamera status-LED

Tilstand Funktion
Slukket Kamera ikke tilsluttet
Lyser konstant hvidt Kamera tilsluttet
Lyser konstant blåt	Kamera optager i øjeblikket

Talte meddelelser

Apparatet informerer om de vigtigste funktioner og driftstilstande med talte meddelelser, f.eks.:

• „Motion detected“ (bevægelse registreret)
• „Playback started“ (afspilning startet)
• „Menu opened“ (hovedmenu åbnet) etc.

Henvisning

Tilslut eksterne højttalere til tilslutningen AUDIO OUT.

Visninger på monitoren

• Permanent optagelse: „Blät R“
• Hændelsesoptagelse: „Rødt R“

Indstillingsassistent

Indstilling af systemet

Indstillingsassistenten leder dig gennem de nødvendige grundindstillinger af systemet. Derefter er HDVR indstillet til optagelse og overvågning.

Henvisning

Alle detailindstillinger findes i apparatmenuen, se oversigt på s. 32.

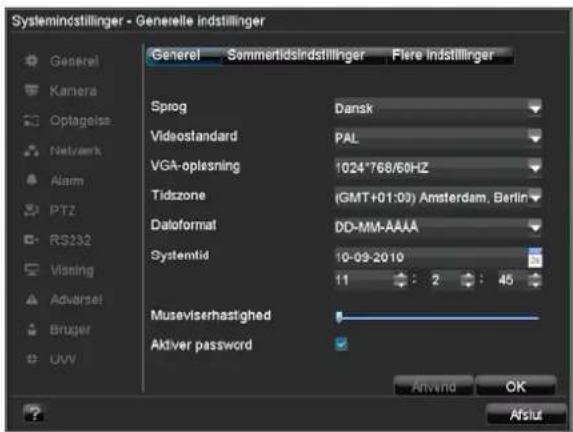

Når der tændes første gang, vises valget af sprog:

1. Klik i indtastningsfeltet, og vælg dit sprog i listen. Klik på Next for at fortsætte. Følgende forespørgsel vises:

Når systemet er indstillet, kan du aktivere „afkrydsningsboksen“. Fluebenet forsvinder, og assistenten startes ikke længere automatisk.

Indstilling af administratoren

Advarsel

Notér administratorkodeordet. Følgende er forindstillet

„1 2 3 4 5“.

1. Klik på indtastningsfeltet, og indtast Admin Password (administratorkodeord).
2. Aktivér „afkrydsningsboksen“ foran New Admin Password for at oprette et nyt kodeord.
3. Indtast det nye kodeord, og bekræft din indtastning i feltet nedenunder.
4. Klik på Next.

Generelle indstillinger

1. Klik på Enter i det næste vindue.

1. Indtast systemtiden bestående af dato og klokkeslæt. Klik på Apply for at overtage dataene. Afslut indstillingen med OK, og klik på Next.

Forvaltning af harddisk

1. Klik på Enter.

1. Aktivér „afkrydsningsboksen“, og klik derefter på Init for at indstille en ny harddisk.

Advarsel

Alle data, der befinder sig på den, slettes i den forbindelse!

1. Bekræft sikkerhedsforespørgslen med OK. Harddisken indstillet til anvendelsen. Processen vises med statusbjælken.

2. Afslut indstillingen med OK, og klik på Next.

Optagelsesindstillinger

1. Klik på Enter.

1. Vælg på kartotekskortet General kameraet, og fastlæg indstillingerne.

2. Klik på kartotekskortet Schedule og på knappen Edit.

1. Aktivér „afkrydsningsboksen“ Enable Schedule og All Day. Dermed er optagelsen for hele dagen tilkoblet.

2. Afslut indstillingen med OK. Indstillingerne vises med farve i tidsplansoversigten.

3. For at overføre denne tidsplan til andre kameraer skal du vælge kameraet (eller All for at give alle kameraer de samme parametre) og bekræfte med Copy.
4. Afslut indstillingen med OK, og klik på Next.

Netværksindstillinger

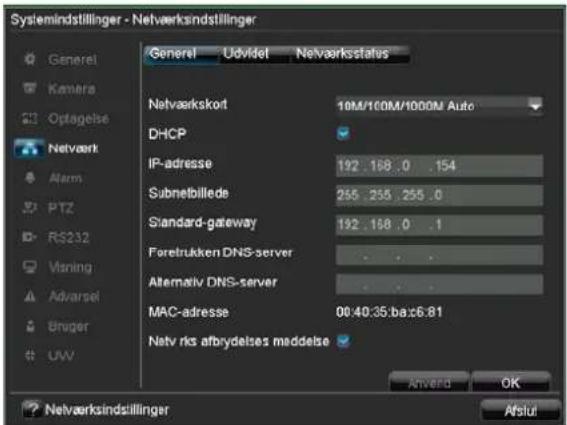

1. Klik på Enter.

i

Henvisning

Spørg hos den ansvarlige netværksadministrator, om du kan vælge DHCP, eller om IP-adressen og de videre indstillinger skal foretages manuelt.

1. DHCP aktiveret: Hvis DHCP er indstillet i netværkrouteren, skal du aktivere „afkrydsningsboksen“ DHCP. Alle netværksindstillinger foretages derefter automatisk
2. DHCP ikke aktiveret: Indtast dataene manuelt (IP-adresse, subnetmaske samt den standardmæssigt indstillede gateway = routerens IP-adresse).

En typisk adresse kunne se ud på følgende måde:

• IP Address: 192.168.0.50
- Subnet Mask: 255.255.255.0
• Default Gateway: 192.168.0.1
• Preferred DNS Server: 192.168.0.1

1. Afslut indstillingen med OK, og klik på Next.

Kameraforvaltning ^1

1. Klik på Enter.

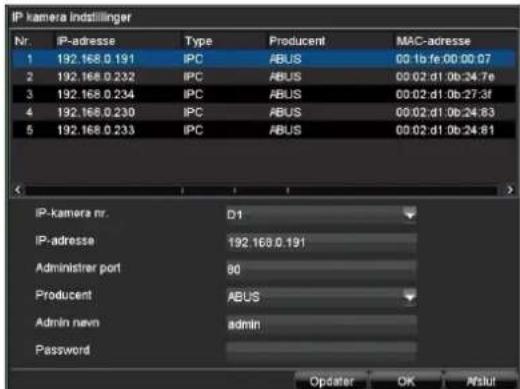

1. Klik på Set. Kameraoversigten åbnes.

1. Deaktivér de analoge kameraindgange ved at deaktivere „afkrydsningsboksen“.

2. Bekræft med OK.

i Henvisning

Når du har foretaget ændringerne, vises en henvisning, at systemet startes igen for at overtage ændringerne.

Bekræft med Ja.

Genstarten gennemføres.

1. Åbn kameraforvaltningen. Ved klikke på Add kan du tilføje IP-kameraer.

1. Afslut indtastningen med OK.

2. Klik på Done for at afslutte assistenten.

i Henvisning

Du kan redigere alle indstillinger, när assistenten er afsluttet.

Live-visningen starter automatisk, når apparatet tændes. Ved at trykke flere gange på tasten Menu kommer de også tilbage til live-visningen.

Til højre findes popup-menuen for visningerne. Til højre vises datoen og klokkeslættet.

• Klik på firkantsymbolet foroven til højre i menubjælken for at åbne popup-menuen for visningerne.
• Klik på et af symbolerne for at skifte mellem de forskellige visninger.

På hovedskærmen vises signalerne for de tilsluttede kameraer.

- Ved at dobbeltklikke på den venstre musetast kan du vise det pågældende kamerabillede som full screen eller igen skifte tilbage til den oprindelige visning.

Statussymboler

- Følgende symboler vises afhængigt af apparatets driftsstatus:

Symbol	Betydning
	Hændelse registreretBevægelsesregistrering, alarmudløsning med sensor, HDD-fejl,...
RR	Rød: OptagelseHændelsesoptagelseBlå: OptagelsePermanent optagelse
	Aktiv kanal er hovedsignalet
	Aktiv kanal sendes til AUX Out.
	Aktiv kanal sendes til Spot Out.

Popup-menu ved musebetjening

i Henvisning

Tryk på den højre musetast, mens musecursoren befinder sig over et live-billede.

Følgende indstillinger er mulige. Pilen til højre viser, at en undermenu til udvalg åbnes:

Enkeltvisning Full screen for det valgte kamera

Multi-visning Forskellige kameralayouts

Næste kamera Visning af de(t) næste kamera(er)

Sekvensvisning Starter kamerasekvensen

Digital Zoom Forstørrer billedudsnittet

PTZ Aktiverer PTZ-modus

Afspilning Skifter til afspilning

Hovedskærm Skifter til den næste monitor

Menu Åbner hovedmenuen

i

Henvisning

Stop Auto-switch (sekvensvisning): Fastlæg sekvensforsinkelsen for visningen i visningsindstillingerne.

Sekundær monitor: Hvis der ikke er tilsluttet en sekundær monitor, skal du trykke på tasten ZOOM– for at komme tilbage til visningen.

Digitalt zoom

Denne funktion åbner et billede, der er forstørret fire gange.

• Klik med den venstre musetast i det lille billedvindue, og forskyd markeringsrammen, mens du trykker på musetasten.
• Det valgte udsnit forstørres digitalt.
• Afslutning: Højreklik først på Exit, og venstreklik derefter.

Sekundær monitor

Den sekundære monitor anvendes til at kunne vise en anden visning end på hovedmonitoren. Med kommandoen Switch Monitor skifter du fra hovedmonitoren til den sekundær monitor for f.eks. at styre PTZ-kameraer dér eller at indstille visningen på den anden skærm.

i

Henvisning

Se tilslutningerne på s. 3.

• Hvis hovedmonitoren er forbundet via VGA, kan du forbinde den sekundære monitor til VIDEO OUT
• Hvis hovedmonitoren er tilsluttet til VIDEO OUT, anvendes SPOT OUT til tilslutning af den sekundære monitor.

• Klik på Switch Monitor for at gå tilbage.

Indstillinger

Henvisning

Live-visningen kan indstilles på følgende måde.

Videoudgang	HDMI, VGA, MAIN, VIDEO SPOT OUTVælger tilslutningen, hvos indstillingerne ændres.
Modus Forskellige kameralayouts
Sekvensforsinkelse	Omskiftningstid mellem de enkelte kameraer ved sekvensvisning
Kameraanordning Kameraplacering i live-visningen
Aktiver audioudgnag	Aktiverer/deaktiverervideoudgangens audiosignal
Tilslut taleudgang	Tildeler monitor til gengivelse af hændelser
Vis hændelse på	I sekunder, som hændelsen vises på den tildelte monitor

Henvisning

HDMI/VGA-monitor tilsluttet:

En aktive HDMI/VGA-forbindelse registreres automatisk ^1 , og en tilsluttet HDMI/VGA-monitor bliver hovedmonitoren, hvor audioudgangen også tilordnes. Punktsignalet tilordnes til videoudgangen MAIN, hvor PTZ-modus, afspilning og live-visning kan vises.

^1 Hvis der ikke er tilsluttet et HDMI/VGA-kabel under startprocessen, tilordnes hovedmonitorsignalet til videoudgangen MAIN. Tilslut HDMI/VGA-kablet, og genstart apparatet for at tilordne udgangssignalet igen.

HDMI/VGA-monitor ikke tilsluttet:

Hovedmonitorsignalet tilordnes til videoudgangen MAIN. Spotsignalet tilordnes til VIDEO SPOT OUT.

Indstilling af kameraudgangen

Du kan indstille maks. 16 kameraer i live-visningen samtidigt.

1. Klik på Set.

1. Vælg displaymodusen.

2. 1 × 1

3. 2×2

4. 1 + 5 etc, oversigten ændres i overensstemmelse med indstillingen.

5. Med navigationstasterne tilordner du det ønskede kamerasignal til det pågældende skærmudsnit.

- Indstillingen X betyder, at dette kamera ikke vises.

1. Med ➤ skifter du til andre, mulige kameraer.
2. Med ◀ går du tilbage.
3. Klik på OK for at overtage indstillingen.

Optagelse

Indstilling

På kartotekskortet General står følgende indstillinger til rådighed:

Kamera	Kamera, der skal indstilles
Stream	Stream 1: Egenskaber for permanent optagelseStream 2: Egenskaber for hændelsesoptagelseStream 3: Egenskaber for netværksoverførslen
Streamtype	VideoVideo og audio
Opløsning	4 CIF2 CIFCIF
Bitrate-type	Generelt gælder: Jo højere bitratener, desto mere lagerplads er der brug for!Variabel:Statisk billede – lav bitrate, dynamisk billede – høj bitrateKonstant:Bitrate uændret (med maks. bitrate)
Videokvalitet	Forskellige kvalitetstrin+: lav kvalitet+++++: høj kvalitet
Billedrate	Antal billeder, der gemmes pr. sekund. Det maks. antal afhænger af den indstillede optagelsesopløsning.
Maks. Bitrate	Bestemmer den maks. bitrate ved bitratetype = konstant

Udvidet		Detailindstillinger
Før alarm		Tid i sekunder, der optages før en alarm
Efter alarm		Tid i sekunder, der optages efter en alarm
Forfaldstid		Tid i dage, som optagelsen kl. 0:00 automatisk slettes efter.Hændelsen bibeholder i logfilen.Værdi 0: Optagelser slettes ikke automatisk
Redundancy		Redundant optagelse ja/nej
Kopier til		Overfører valgte indstillinger til andre kameraer (alle eller udvalgte)

1. Vælg kameraet.

2. Vælg den stream, som du vil fastlægge egenskaberne for:

- Stream 1 (varig opt.)

• Stream 2 (hændelse) eller

- Stream 3 (netværk).

1. Fastlæg optagelsesparametrene for den pågældende stream, se tabel.

2. Vælg tidsrummet for foralarm, efteralarm etc. under More Settings.

- Vælg under Copy To, hvilke kameraer du vil kopiere indstillingerne, og bekræft med Copy.

Udvidet indstilling

På kartotekskortet Advanced fastlægger du, om ældre optagelser overskrives, när harddisken er fuld.

Kalender

Ved hjælp af tidsplanen indstilles optagelsestiderne eller „udløserne“ (optagelsestype) for kameraerne. Klik på kartotekskortet Schedule:

I OSD vises fra venstre til højre timerne for den pågældende dag (der er anført oppefra og ned). Under dagene vises den farvede forklaring, dvs. i den indstillede tidsplan vises optagelsestidsrummene med farve i overensstemmelse med de pågældende „udløsere“, dvs. optagelsestyper.

Farvesymbol Forklaring
Blå Varighed
Grøn Bevægelsesgenkendelse
Lyseblå	Bevægelsesgenkendelse og alarmudløser
Rød Alarm
Grå Intet valg
Grøn og rød Bevægelse eller alarm

1. Vælg kameraet, der skal indstilles, og klik på Edit:

1. Aktivér afkrydsningsboksen Enable Schedule.
2. Definér i pulldown-menuen under Days dagen, der skal indstilles, eller vælg All Week.
3. Aktivér/deaktivér All Day. Hvis All Day er aktiveret, kan der ikke indtastes definerede tidsrum, indstillingen gælder for hele dagen.
4. Deaktivér All Day, hvis du vil indstille tidsafhængige indstillinger.

5. Angiv optagelsestype i pulldown-menuen:

6. Varighed
   • Bevægelsesregistrering

7. Alarm
8. Bevægelsesregistrering eller Alarm

9. Bevægelsesregistrering og Alarm

10. Du kan definere maks. 8 tidsraster under tidsafhængig indstilling, fra 00:00 – til 00:00; tidsrummene for de enkelte raster må ikke overlappe.

i Henvisning

Med varigheden definerer du tidsvinduet, hvor der optages.

De andre „udløsere“ som bevægelsesgenkendelse og/eller alarm tilkobler kun optagelsen, hvis disse „udløsere“ forekommer.

- På kartotekskortet Schedule kan du kopiere kameraindstillingerne og overtage dem for andre kameraer:

- Vælg det ønskede kamera under Copy To, eller vælg All, og bekræft med Copy.

1. Afslut indstillingerne på optagelsesskærmen med OK.

Manuel optagelse

1. Tryk på REC-tasten for at starte en manuel optagelse:

1. Vælg kameraet for at starte den manuelle optagelse. Klik på aktiveringsknappen.

i Henvisning

Klik på All for at optage alle tilsluttede kameraer.

Afspilning

Generelt

Afspilningen kan foretages på tre forskellige måder:

• Via hændelsessøgning i hovedmenuen
- Fra live-visningen
• Via logfilen i vedligeholdelsesmenuen

Afspilningsskærmen

Nr.	Område
1	Løbende afspilning med dato og klokkeslæt
2	Valg af kamera til afspilning
3	Kalender med optagelsestypen (se til højre)
4	Kontrolfelt med tidsakse

Styring via kontrolfelt

Kontrolfeltet anvendes til at styre den løbende afspilning. 14 Symbolerne har følgende betydning:

Nr.	Symbolets betydning
1 Tænder/slukker audioafspilning
2	Definerer startpunkt og slutpunkt for en video til datasikring
3 Forrige optagelse, forrige dag
4 Springer 30 sekunder tilbage
5, 6	Play eller Pause ved afspilning „frem“/“tilbage”
7 Stop

8	Springer 30 sekunder frem
9	Hurtigt frem
10	Langsomt frem (slow-motion)
11	Næste optagelse, næste dag
12	Tidsakse:Klik med musen i tidsaksen for at fortsætte afspilningen et andet stedKlik på „skyderen“, og træk den til det ønskede tidspunkt for at starte afspilningen fra dette tidspunkt
13	OptagelsestypeBlå = permanent optagelseRød = hændelsesoptagelse
14	Skjuler kontrolfelt
15	Afspilning forlades

i

Henvisning

Du kan zoome skærmens indhold.

• Klik med den højre musetast i den løbende afspilning.
  • Vælg Zoom.
  • Zoom-modusen er aktiv. Se s. 22

Afspilning via hændelsessøgning

For at afspille optagede hændelser skal de først findes. Åbn hovedmenuen, og klik på Event på kartotekskortet General:

Følgende indstillinger står til rådighed:

Hændelse	Tidsplan, bevægelsesgenkendelse, alarm eller bevægelsesgenkendelse eller/og alarm, manuel optagelse, alle optagelser
Filtype Deaktiveret, aktiveret, alle
Starttid Indtast dato og klokkeslæt
Detaljer Åbner detailvisningen.Kameraerne vises under hinanden. Den farvede forklaring viser de pågældende optagelsestyper. Med Next Day og Prev Day navigerer du gennem optagelserne. Du kan forskyde markeringerne af tidsaksen med musen for at begrænse tidsrummet for søgningen.

- Klik på Search for at søge optagelser i henhold til de valgte indstillinger. Resultaterne vises:

- Vælg optagelsen ved at klikke på linjen og derefter på Play.

Afspilning: Udvidet hændelsessøgning

• Klik på kartotekskortet Advanced på skærmen Event for at søge specifikt efter optagelser, der enten blev udløst af alarmer eller en bevægelsesregistrering.
• Indtast søgningsparametrene som f.eks. dato, tidspunkt og alarmindgange eller kameraer for at foretage søgningen.

Afspilning fra live-skærm

Klik på Play, men live-skærmen vises:

Afspilningen starter med optagelsen af de sidste fem minutter.

Afspilningsskærmen er opdelt i fire områder:

Nr.	Område
1	Løbende afspilning med dato og klokkeslæt
2	Kameramenu
3	Kalender med optagelsestypeBlå = permanent optagelseRød = hændelsesoptagelse
4	Kontrolfelt med tidsakse

1. Vælg det ønskede kamera i kameramenuen.
2. Klik i kalenderen for at vælge en optagelse målrettet i forhold til dato og tid.
3. Styr afspilningen af optagelsen

• med kontrolfeltet eller
- med musen ved at klikke på tidsaksen og forskyde skyderen, den farvede forklaring, se s. 25, hjælper med tilordningen.

PTZ-styring

Generelt

Med PTZ-styringen har du adgang til enkelte PTZ-kameraer og kan styre dem manuelt.

i

Henvisning

• Når der benyttes ABUS PTZ kameraer så foreligger muligheden for at konfigurere ture direkte i kameraet. Fordelen er at andre kontrol enheder så som keyboard også kan kalde på ture.
• For at åbne menuen i ABUS PTZ kameraer indtast preset 95. Ved at benytte navigations knapperne kan du bevæge dig I menuen.

Styring via PTZ-kontrolfeltet

Nr.	Symbolets betydning
1	Vælger og viser PTZ-kamera
2	Kald presets
3	Kald ture
4	Indtastningstastatur
5	Hastighed
6	Zoom, fokus, iris-justering
7	Forlader PTZ-styringen

Popup-menu ved musebetjening

i

Henvisning

Tryk på den højre musetast, mens musecursoren befinder sig over et live-billede.

Følgende indstillinger er mulige. Pilen til højre viser, at en undermenu til udvalg åbnes:

Kamera Valg af PTZ-kameraet
Vælg preset Vælger indstillet preset
Vælg tour Vælger fastlagt patrulje
Vælg mønster Vælger defineret mønster
Preset-indstillinger Se s. 29
Tour-indstillinger Se s. 30
Mønster - indstillinger	Se s. 30

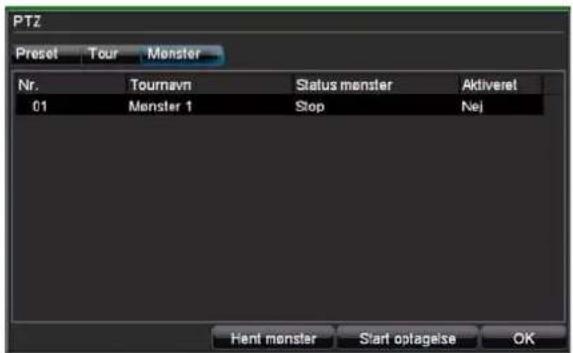

PTZ-menu Åbner PTZ-menuen
PTZ-indstillinger	Hardware-parametre for det tilsluttede kamera
Afslut Forlader PTZ-styringen

PTZ-indstillinger

Følgende indstillinger af PTZ-kameraerne er nødvendige:

Indstillingerne anvendes til at konfigurere kameraerne på de pågældende tilslutninger.

1. Vælg det installerede kamera.
2. Indtast dataene for det tilsluttede kamera.
3. Adressen (ID) anvendes til at identificere PTZ-kameraet entydigt og aktivere det.
4. Hvis du har tilsluttet flere kameraer af samme type, kan du kopiere de foretagede indstillinger til de andre tilslutninger.
5. Afslut indstillingen med Apply og OK.

i

Henvisning

Kontrollér indstillingerne i forhold til de tekniske data for de tilsluttede kameraer.

Kontrollér de indtastede parametre (baudrate, databit, ...), hvis et tilsluttet kamera ikke fungerer korrekt.

Preset-indstillinger

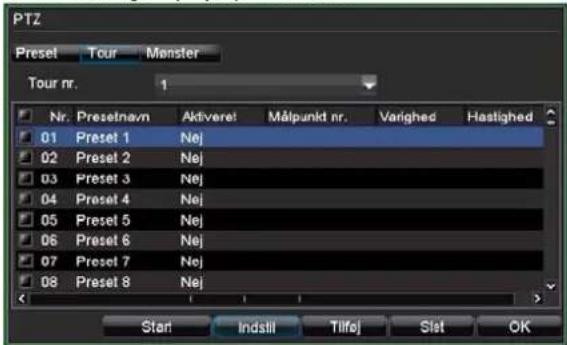

Presets er forindstillede steder for et PTZ-kamera. Du kan definere forskellige positioner for hvert PTZ-kamera, så kameraerne hurtigt kan drejes til de pågældende steder.

- Vælg kameraet, der skal indstilles, i kontrolfeltet, og klik på Preset Settings i popup-menuen:

1. Drej, hæld og zoom kameraet til den ønskede position.
2. Vælg den Preset 1 i listen.
3. Klik på Set. Positionen er nu gemt som Preset 1.
4. Gentag trin 1 - 3 for at definere yderligere presets.
5. Afslut indstillingen med Apply og OK.

i

Henvisning

Når du benytter ABUS PTZ kameraer med Pelco-D protokol er nogle presets prædefineret og kan ikke bruges.

Preset Beskrivelse
1~64, 100~200	Kalder preset 1~64 &, 100~200
65 Vis preset status
66 Starter	Auto Scan
67 Auto Flip mode On/Off
68 Kamera reset
69 Digital	Slow Shutter funktion On/Off
71~78 Kalder tour 1~8
81~88 Kalder mønster 1~8
91 Kalder nulstillings position
92 Fryser billede
93 BLC funktion On/Off
94 Skifter	mellem dag / nat / auto mode
95 Kalder	OSD menu
96 Fokus	justering
97 Tænd/sluk alle alarmer

Yderligere information kan finds i manualen for PTZ kameraet.

Patrulje-indstillinger

Patruljer er kørselsveje for PTZ-kameraer fra position til position, som der køres til efter hinanden. De enkelte positioner er presets, der skal indstilles som beskrevet ovenfor. Dermed kan kameraerne efter hinanden og med en definerbar hastighed drejes til de pågældende steder, hvor de bliver i et indstilleligt tidsrum.

Vælg kameraet, der skal indstilles, i kontrolfeltet, og klik på Patrol Settings i popup-menuen:

1. Aktivér patrulje-nummeret.

2. Vælg et aktivt, indstillet preset i listen ved at klikke på „afkrydsningsboksen“.

3. Klik på Set.

1. Indstil målpunktnummeret, varigheden og hastigheden.

• Målpunktnummer: Rækkefølge
- Varighed: Tid i sekunder, som PTZ-kameraet bliver på positionen
• Hastighed: 0 ...7: Kørselshastighed
5. Overtag indstillingen med Add.
6. Gentag trin 1 - 5 for at definere yderligere patruljer.
7. Afslut indstillingen med OK.

i

Henvisning

En patrulje består af mindst to preset-positioner. Du kan indstille flere patruljer for et kamera.

Du kan teste den indstillede patrulje: Klik på Start, og følg patruljen. Du kan altid standse forløbet og foretage patrulje-indstillingerne igen for f.eks. at foretage ændringer.

Kald en tur indstillet i PTZ kameraet

Du kan også konfigurere ture direkte i kameraet. Fordelen er at andre kontrol enheder så som keyboard også kan kalde på ture. Mere information om configuration af ture i PTZ kameraet kan finds i manualen til PTZ kameeraet.

For at kalde turen kan du kalde en prædefineret preset eller opsætte en tur i DVR'en.

1. Aktiver patrulje nummer.
2. Vælg en prædefineret preset:

Preset	Beskrivelse
71 Starter tur 1
72 Starter tur 2
73 Starter tur 3
74 Starter tur 4
75 Starter tur 5
76 Starter tur 6
77 Starter tur 7
78 Starter tur 8

Mønstre er kørselsveje for PTZ-kameraer fra position til position, som der køres til efter hinanden. Mønstre optages på en måde „live“, systemet gemmer parametrene, der anvendes i den forbindelse, mens du drejer kameraerne til de pågældende steder og justerer dem efter hinanden med definerbar hastighed.

- Vælg kameraet, der skal indstilles, i kontrolfeltet, og klik på Patterns Settings i popup-menuen:

1. Vælg mønster-nummeret.
2. Klik på Run Record for at starte mønster-optagelsen.
3. Styr kamerapositionerne og indstillingerne, som du vil optage som mønster, med PTZ-kontrolfeltet.
4. Optagelsen foretages, indtil du klikker på Stop Record.

i Henvisning

• Start den optagede mønster ved at hente popup-menu med den højre musetast i live-visningen af PTZ-kameraet.
• Vælg Pattern, og klik på det ønskede mønster. PTZ-kameraet begynder at køre til de enkelte positioner. Når hele mønstret er kørt igennem, starter processen igen.

Apparatmenu

Menuoversigt

Efterfølgende menuoversigt viser alle menuer, som apparatet skal indstilles og styres med.

- Når du retter musemarkøren mod en menu, „markeres“ menupunktet, og i det nederste område vises en kort forklaring.

- Klik på den ønskede menu for at åbne den.

- Klik på Exit for at lukke menuoversigten.

Menubeskrivelse

Menu Beskrivelse Se s.
Manuel optag. Start og afslutning af den manuelle optagelse med udvalgte kameraer. 33
Hændelseessøgning	Parameterstyret søgning efter optagelser, der blev startet af hændelser som alarmer eller bevægelsesgenkendelser.	33
Dataeksport Funktion til eksport af gemte optagelser til USB-medier. 35
Manuel alarm Manuel tilkobling af alarmudgangene for at kontrollere funktionen. 36
Harddisks Initialisering og forvaltning af indbyggede harddisks (tildeling af læse-/skrivefunktion, kameraer, forvaltning af netværksharddisks etc.).		36
Indstillinger Forvaltning af alle apparatindstillinger (General, Camera, Record, Network, Alarm, PTZ, RS232, Display, Exception, User, UVV).		39
Vedligeholdelse Vedligeholdelse af apparatet som opdatering til ny firmware, gennem-søgning af logfil, import/eksport af konfiguration, reset til fabriksindstillinger.		46
Slukning Spærring, nedlukning og genstart af apparatet. 48

Manuel optagelse

i

Henvisning

Du kan kun vælge aktive kameraer til den manuelle optagelse.

Optagelsen startet med det samme.

1. Vælg kameraet ved at klikke på „afkrydsningsboksen“.
2. Når du har valgt et kamera, skifter „afkrydsningsboksen“ til ON.
3. Klik på All for at vælge alle kameraer.

i

Henvisning

Start af manuel optagelse på betjeningsfeltet:

• Vælg kamera.
- Tryk på tasten REC.

Hændelsessøgning

Parametre for hændelsessøgningen

Kartotekskort General
Analog Oversigt	over analoge kameraerTil søgning udvalgte kameraer
IP	Oversigt over IP-kameraerTil søgning IP-kameraer
Hændelse Varighed	BevægelsesgenkendelseAlarmBevægelsesgenkendelse eller alarmBevægelsesgenkendelse og alarmManuel optagelseAlle
Filtype Enabled (aktiveret)Locked (deaktiveret)All (alle)
Starttid Dato, klokkeslæt
Sluttid Dato, klokkeslæt
Kartotekskort Udvidet
Hændelse	Alarmindgang,bevægelsesgenkendelse
Starttid Dato, klokkeslæt
Sluttid Dato, klokkeslæt
Analog Oversigt	over kameraerTil søgning udvalgte kameraer
IP Oversigt over	IP-kameraerTil søgning IP-kameraer
Hændelse Alarmindgang
Starttid Dato, klokkeslæt
Sluttid Dato, klokkeslæt
Alarm Input Valg	af den udløsende alarmindgang

1. Indstil parametrene, som der skal søges efter en optagelse med.
2. Ved søgningen på kartotekskortet General kan du åbne en oversigt med Details:

• Optagelserne med de valgte kameraer vises for hver dag og er markeret med farver.
• Blå: Normal (permanent)
  • Rød: Event (hændelse)
• Du kan forskyde den grønne og den blå markør med musen for at vise optagelse præcist på et bestemt klokkeslæt.
  • Med Prev Day eller Next Day bladrer du gennem optagelserne dag for dag.
• Start afspilningen med OK, afspilningsskærmen åbnes.
• Styringen foretages i kontrolfeltet.

Henvisning

Se også beskrivelsen på s. 26.

Søgningsresultat

Når du har gennemført søgningen, vises resultatskærmen:

• Markér den søgte optagelse.
• Klik på Lock for at sikre dem mod uvedkommende adgang.
• Klik på Play for at starte afspilningen.

Dataeksport

i Henvisning

Eksportfunktionen gemmer vigtige optagelser på tilsluttede, eksterne medier som f.eks.

• USB-medier

• USB-harddisk
  • DVD-brænder etc.

• Indtast parametrene, se s. 33.

• Klik på Details for at begrænse søgningen.
• Klik på Search for at starte søgningen, resultatskærmen vises.

- Den enkelte optagelses filstørrelse samt den samlede størrelse for alle fundne optagelser vises.

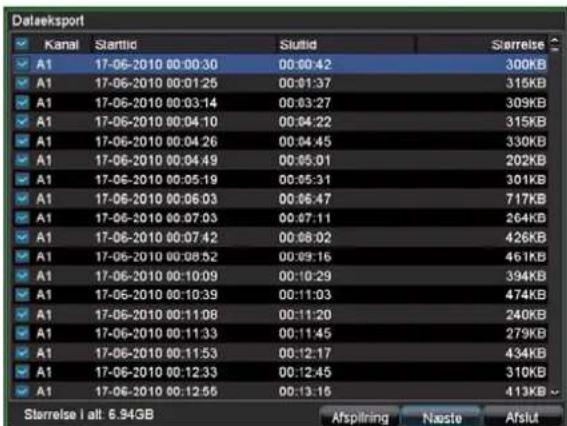

1. Klik på Export for at komme til eksport-skærmen.

1. Vælg det tilsluttede medium, hvor datasikringen skal foretages, i pulldown-menuen.

2. Klik Refresh, hvis mediet ikke vises.

- Afbryd tilslutningen til apparatet, hvis mediet stadig ikke vises, og forbind mediet igen. Læs også forklaringerne fra producenten.

1. Klik på Start for at starte eksporten. Sikringsprocessen vises.

Når sikringen er foretaget, kan du vælge dataene på mediet og afspille dem med playeren, der også er gemt. Kontrollér dermed, om eksporten har fungeret fejlfrit.

Manuel alarm

i

Henvisning

Menuen anvendes til at kontrollere optagelses-indstillingerne ved alarmer og anvendes til at udløse alarmudgange manuelt og til at teste indstillingerne. På afspilningsskærmen kan du kontrollere og evt. ændre indstillingerne.

1. Vælg kameraet ved at klikke på linjen.
2. Klik på ON for at tilkoble alarmen manuelt. Derefter skifter ON for dette kamera til OFF.
3. Bekræft sikkerhedsforespørgslen med OK.
4. Hvis vælger All ON, tilkobles alle alarmer manuelt.
5. Klik på All OFF for at frakoble alle alarmer samtidigt.

Harddisks

i

Henvisning

Apparatet kan forvalte indtil otte 3,5" SATA-harddisks.

Før du kan foretage optagelser med apparatet, skal hver af de indbyggede harddisks „initialiseres“. Først derefter registrerer apparatet harddisken og tilordningen af den.

Advarsel

Alle data på en harddisk sletter ved initialiseringen!

Sørg rettidigt for en datasikring.

Indbygning af en harddisk

1. Afbryd apparatet fra strømnettet, og åbn afdækningen.
2. Overhold ESD-forskrifterne ved omgang med elektroniske apparater, og sørg for, at de er jordforbundet.
3. Åbn ikke huset i rum med tæpper eller andre belægninger, der kan oplades elektrostatisk.
4. Undgå kropskontakt med alle komponenter på printkortet.

Advarsel

Hvis du har spørgsmål til anvisningerne eller de ikke hjælper dig, bedes du kontakte din installatør.

1. Indbyg harddisken, og etablér tilslutningerne.
2. Montér afdækningen igen, og forbind apparatet med strømnettet.
3. Tænd apparatet, og start harddiskmenuen.

Initialisering af en harddisk

Harddiskforvaltningens parametre

KartotekskortGeneral
Etiket Viser det interne tilslutningsnummer
Capacity Harddisklager i GB
Hukommelse Viser harddiskenes aktuelle status:Ikke initialiseretNormalDefekt
Egenskaber	Redundancy: Arbejder redundant til datasikring.Read-only: SkrivebeskyttelseR/W: Læse og skrive
Type Lokalt: ApparatharddiskNFS: Netværksharddisk
Ledig hukomm	Viser ca. lagerpladsen, der er fri til optagelser
Gruppe Harddiskgruppe, forindstillet 1(optagelser kan tilordnes til grupperne)
Kartotekskort Set Cameras for HDD Group
Analog Oversigt	over kameraerTil gruppen udvalgte kameraer
IP Camera	Oversigt over IP-kameraerTil gruppen IP-kameraer
Backup on HDD Group	1 ... 8

i

Henvisning

Kontrollér tilslutningerne, hvis den installerede harddisk ikke vises.

1. Vælg harddisken ved at aktivere „afkrydsningsboksen“.

2. Start processen ved at klikke på Init.

3. Bekræft sikkerhedsforespørgslen med OK.

4. Statusbjælken viser initialiseringens forløb.

5. Når processen er afsluttet, vises.

Indstilling af harddisken

i

Henvisning

Fastlæg, hvilken status harddisken skal have: Read-only: Harddisken skrivebeskyttes. Optagelser foretages på den næste harddisk!

Vigtigt:

Hvis der kun er installeret en harddisk, og den får status „Read-only“, kan apparatet ikke foretage optagelser!

Redundancy:

De er installeret mindst 2 harddisks.

Den redundante harddisk laver en ekstra kopi af optagelserne. Den anvendes til datasikring.

• R/W

Mindst en harddisk skal have status R/W (Read/Write). Ellers er optagelser ikke mulige.

Tilføjelse af netværksharddisk

Henvisning

Læs henvisningerne om netværket på s. 49.

Parametre Indstilling
Nr. netværksharddisk 1 ... 8
Type NFS
IP-netværksharddisk IP-adresse
Katalog netværksharddisk Biblioteksnavn

Indtast parametrene for at tilføje en netværksharddisk.

Henvisning

Netværket skal være aktivt, for at der kan optages på netværksharddisken.

Kontrollér, om der f.eks. findes en natstilling el. lign, der frakobler netværksaktiviteten.

Kontrol af harddiskstatus

Du kan kontrollere status for hver harddisk i menuen Maintenance. I logdataene gemmes SMART-oplysningerne (Self-Monitoring, Analysis and Reporting Technology).

- Hent logfilen, og søg efter oplysningerne/S.M.A.R.T.-harddisk. Se s. 47.

Indstilling af harddiskalarmer

Du kan fastlægge alarmer, der informerer dig om harddiskfejl.

- Hent Maintenance i menuen Settings. Se s. 44.

Indstillinger

Henvisning

Menuen Settings forvalter alle apparatindstillinger.

Advarsel

Kontrollér, at dato og klokkeslæt blev indstillet korrekt.

BEMAERK:

Efterfølgende ændring kan medføre tab af data!

Sørg rettidigt for en datasikring.

Overblik

Menu Indstilling s.
General Sprog, video, klokkeslæt, dato, mus, kodeord, sommertid, yderligere indstillinger
Kamera Tilføjelse, ændring af analoge og IP-kameraer, valg		40
Optagelse	Alle optagelsesparametre opløsning, bevægelses-genkendelse, tidsplan etc.)	24p
Netwærk	Nødvendige netværksindstillingør(manuel IP, DHCP, PPPOE, DDNS etc.) samt oversigt over netværksstatus	49
Alarm Tilordning og parametrering af følerne til alarmindgangene og relædudgangene		54
PTZ	Anvendte PTZ-hardwareparametre og tilordning til kameraindgang	28

Menu Indstilling s.
RS232	Ingen funktion 43
Visning Displayindstillinger, tilordning af hændelsesudgangen		23
Advarsel Apparatets reaktion i nødstilfælde (harddisk fuld, netværk afbrudt etc.)		44
Bruger Tilføjelse, ændring af brugere, tildeling af adgangsrettigheder		44

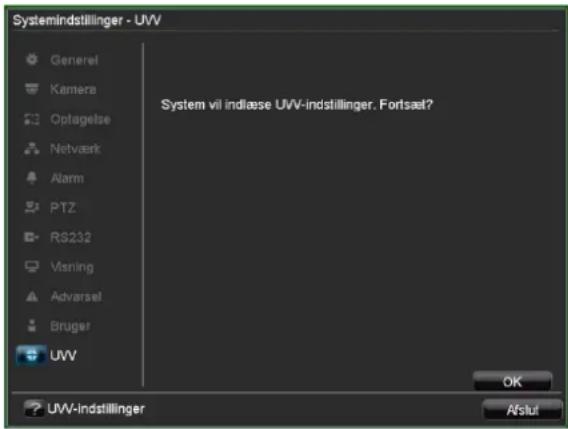

UVV	Indlæsning af indstillingen, der i henhold til forskrifterne til forebyggelse af ulykker er forpligtende for driften.	45

Henvisning

Overhold henvisninger i de pågældende kapitler.

Generelle indstillinger

Kartotekskort General	Indstilling
Sprog	OSD-sprog
Videostandard	PAL, NTSC
VGA-opløsning	Monitor-opløsning
Tidszone	GMT (Greenwich Mean Time)
Datoformat	MM-DD-ÅÅÅÅ, DD-MM-ÅÅÅÅ, ÅÅÅÅ-MM-DD
Systemtid	Dato, klokkeslæt
Museviserhastighed	Rullepaneler, til venstre lav, til højre høj hastighed
Aktiver password	Afkrydsningsboks deaktiveret: Intet kodeordAfkrydsningsboks aktiveret: Kodeord skal indtastes, før menuen kan betjenes
KartotekskortDaylight Saving	Indstilling
Aktiver sommertid	Aktivér afkrydsningsboks
Fra, Til Dato start, slut sommertid
DST Bias	Daylight Saving Time Bias:Ændring af sommertiden tilreferencetid
More Settings Indstilling
Apparalnavn Entydig	specifikation af apparatet
Apparalnummer	Til entydig identificering ved anvendelse med en fjernbetjening
Skærmlysslyrke	Skyderegulering, til venstre lav,til højre høj lysstyrke
Transparent	1:1, 3:1, 1:3, ikke transparent –regulerer visningen af OSD foranbaggrundsbilledet
Menu-hviletid	1 ... 30 minutter – styrer, hvorlænge menuen vises, indtilmenuen skjules igen
Hoved-FBAS-skalering	Viser en symbol for neden tilvenstre i live-billedet i forbindelsemed en hændelse
Aktiverhændelsesoplysning	Viser monitor-ID'en forneden tilvenstre,M = hovedmonitor, A = andenmonitor

Navn Betydning
Kameranr. Signalindgang
Kameranavn Indstillet navn
IP-adresse	Lokal (tilsluttet til apparatet) eller IP-adresse, ved netværkskameraer
Port	N/A (tilsluttet til apparatet) eller port-nr. ved netværkskameraer
Valgt Aktiveret, deaktiveret

1. Klik på Status, og aktivér eller deaktivér tilsluttede kameraer.

2. Bekræft med OK.

Henvisning

For at aktivere kameraet skal apparatet efterfølgende foretage en genstart. Se netværksindstillingerne, se s. 49.

1. Vælg kameraet ved at klikke på linjen.

2. Vælg Edit for at definere en ny kameratilslutning.

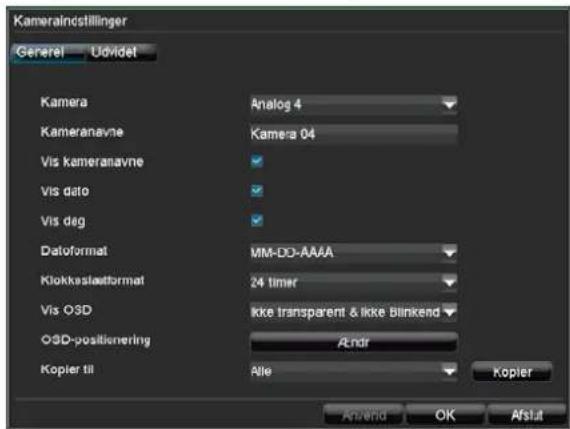

Kartotekskort General	Indstilling
Kamera	Valg af kameraet (kun kameraer, der er aktiveret forinden, kan vælges)
Kameranavne	Entydig tilordning (f.eks. parkeringsplads til højre, indkørselsport foran etc.)
Vis kameranave	Afkrydsningsboks aktiveret/deaktiveret
Vis dato	Afkrydsningsboks aktiveret/deaktiveret
Vis dag	Afkrydsningsboks aktiveret/deaktiveret
Datoformat Datovisningens format
Klokkeslætformat	Visning af 12 timer/24 timer
Vis OSD	OSD-visning dækker, er transparent, blinker etc.
OSD-positionering	Skærmposition for OSD
Kopier til	Valg af, om eller til hvilket andet kamera den valgte indstilling skal kopieres
Optaglase Se s. 24

1. Vælg Advanced for at fastlægge de yderligere kamerainestillinger.

Kartotekskort Advanced	Indstilling
Kamera	Valg af kameraet (kunkameraer, der er aktiveret forinden, kan vælges)
Blledindstillinger	Lysstyrke, kontrast, mætning, farve
Privatzoner Indstilling af zoner
Sabotageoverågning Indstilling af zoner
Bevægelsesreg.str Indstilling af zoner

Kartotekskort Advanced	Indstilling
Mistet video- registrering	Aktivering efter definerbar tidsplan samt meddelelse (visning, akustisk, kontakt til overvågningscentral, forsendelse af e-mail eller udløsning af alarmudgangen)
Kopier til Kopiering af in	dstilling

Indstilling af zoner

i

Henvisning

Ved kameraovervågningen kan du definere zoner, der ikke skal overvåges, såkaldte private zoner. Du kan fortsat indstille zoner af særlig interesse, f.eks. til sabotageovervågning eller bevægelsesgenkendelse.

1. Aktivér zonen, der skal indstilles, ved at klikke på „afkrydsningsboksen“ og at klikke på områdeindstillingen.
2. Hold venstre musetast trykket ned, og lav en firkant på live-skærmen, som svarer til den ønskede zone.

1. Ved sabotageovervågning og bevægelsesgenkendelse kan du åbne popup-menuen ved at højreklikke på musen og indstille følsomheden og skifte til full screen-genkendelse ved bevægelsesgenkendelse.

2. Forlad zoneindstillingen ved at højreklikke på musen og vælge Exit.

i

Henvisning

Den indstillede privatzone vises som sort firkant på live-skærmen, när indstillingerne er overtaget. Zoner til sabotageovervågning eller bevægelsesgenkendelse vises ikke.

Zoner: Tidsplan og meddelelse

i

Henvisning

Ved sabotageovervägningen, bevægelsesgenkendelsen og registrering af videosvigt kan du tilordne overvägningsparametrene individuelt og styre meddelelsestypen.

Tidsplan

1. Vælg Schedule i de udvidede kameraindstillinger.

1. Vælg dagen, og indtast tidsplanen.

i

Henvisning

1. Vælg under Copy To, om indstillingen skal overtages for alle ugens dage, og bekræft med Copy.

2. Afslut indstillingerne med OK.

Meddelelse

1. Vælg Edit i de udvidede kameraindstillinger.

1. Angiv meddelelsens type:

Parameter Meddelelse
Pop-up på skærm	På monitoren vises en meddelelse
Akustisk advarsel	Der lyder en signaltone fra apparatet flere gange
Meddelelse til overvagningscentral	Se s. 52
Send e-mail	Det sendes en e-mail til en specificeret e-mail-adresse.Se s. 52
Udløs alarmudgang Se s.	56

1. Klik på Apply for at overtage indstillingerne.

2. Klik på OK for at forlade menuen:

Tilføjelse af netværkskamera

Klik i kameraforvaltningen på Add.

Netværkskameraerne, der står til rådighed, vises foroven.

- Klik på Refresh, hvis kameraet, som du ønsker at tilføje, ikke vises.

- Som alternativ kan du indtaste netværkskameraets data manuelt.

Parameter Indstilling
IP-kamera nr. IP-kameranummer i DVR
IP-adresse	Entydig adresse inden for det anvendte IP-adresserum
Administrer Port	Port-nummer
Producent ABUS
Admin navn Admin navn
Password Administratorkodeord

- Når dataene er indtastet, og der er klikket på Refresh, skal netværkskameraet vises foroven.

i Henvisning

Kontrollér indtastningsværdierne, hvis netværkskameraet ikke vises i oversigten.

Kontrollér netværket, se s. 49

Indstilling af netværkskameraet

Åbn optagelsesindstillingerne, og indtast parametrene for netværkskameraet, se s. 24.

Indstillinger: Optagelse

i Henvisning

Se beskrivelse på s. 24.

Indstillinger: Netværk

i Henvisning

Se beskrivelse på s. 28.

Indtast udløseren af advarslen under Type, f.eks.

• Harddisk fuld
  • Netværk afbrudt etc.

og specificér apparatets rekation som beskrevet på s. 42.

Indstillinger: Bruger

Advarsel

Notér administratorkodeordet.

Følgende er forindstillet

„1 2 3 4 5“.

I brugerforvaltningen kan du tilføje nye brugere, slette eller ændre de eksisterende indstillinger.

1. Vælg Add for at tilføje en ny bruger.

Parameter Indstilling
Brugernavn	Entydig identifikation
Password	Adgangskode til apparatet og til apparatforvaltningenHenvisning: Skift kodeord regelmæssigt, anvend kombinationer af bogstaver, tal etc., notér kodeord på et beskyttet sted.
Bekræft	Indtast af sikkerhedsmæssige årsager adgangskoden igen
Niveau VIGT	IGT:På niveauet Manager kan der indstilles flere rettigheder end på niveauet User.
Bruger-MAC-adresse	MAC-adresse på netværkadapteren for pc'en, som den pågældende bruger anvenderHenvisning:Det begrænser adgangen til pc'en, hvis MAC-adresse blev indtastet her!

1. Indtast navnet og kodeordet, og bekræft indtastningen af kodeordet i feltet nedenunder.

2. Vælg niveauet, og angiv MAC-adressen.

Advarsel

Vær opmærksom på følgende henvisninger ved tildelingen af adgangsrettigheder.

Indstilling af adgangsrettigheder

1. Styr brugerens adgangsrettigheder ved at klikke på Permission:

i

Henvisning

Brugeren kan foretage indstillinger eller ændre parametre lokalt, dvs. på apparatet.
Brugeren kan/må have adgang til apparatet via netværksforbindelsen.
På kartotekskortet Camera indstilles adgangsrettigheden til de enkelte kameraer (via netværk eller lokalt).
5. Skift til kartotekskortene ved at klikke på pilene i kartotekslinjen:

Parameter Indstilling
Lokale rettig.	Log Search (gennemsøgning af logfil)Configuration (konfiguration)Camera Management (kameraforvaltning)Advanced Operation (udvidet betjening)Shutdown / Reboot (nedlukning/genstart)
Remote-rettigh.	Log Search (gennemsøgning af logfil)Configuration (konfiguration)Camera Management (kameraforvaltning)Control Serial Connections (styring serielle tilslutninger)Video Output Control (videoudgang styring)Two-way Audio (tovejslyd)Alarm Control (alarmstyring)Advanced Operation (udvidet betjening)Shutdown / Reboot (nedlukning/genstart)
Kamerarettigheder	Remote Live Display (fjern-live-

visning)Local Manual Record (lokal manuel optagelse)Start Remote Record (start fjernoptagelse)Local Display (lokal afspilning)Remote Display (fjernafspilning)Local PTZ Control (lokal PTZ-styring)Remote PTZ Control (PTZ-fjernstyring)Local Data Export (lokal dataeksport)

Indstillinger: UVV

i

Henvisning

Indstillingerne i henhold til forskrifteren til forebyggelse af ulykker indlæses:

• F.eks. hændelsesoptagelse CIF@25 fps
• Permanent optagelse CIF@2 fps
- Tidsplan 24 timer permanent optagelse
• Efteralarmoptagelsestid 15 minutter

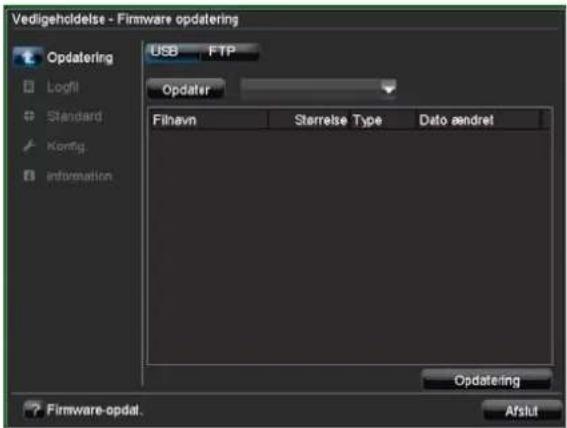

Vedligeholdelse

i Henvisning

Menuen anvendes til at vedligeholde apparatet og bør kun betjenes af erfarne brugere.

Menu Indstilling s.
Opdatering	Foretager firmware-opgradering
Logfil	I logfilen kan der søges efter optagelser eller oplysninger (S.M.A.R.T.-harddiskstatus) i henhold til bestemte kriterier, f.eks. alarm, undtagelse, betjening eller information.	47
Standard	System-reset 48
Konfig Eksport og import af indstillinger		48
Information Oplysninger om apparatet (serienummer, firmwarestatus etc.)		48

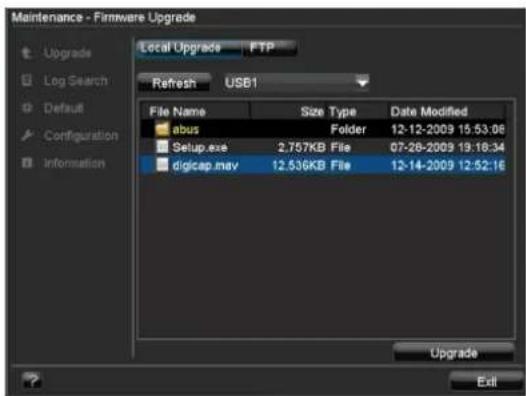

Opgradering af apparat

i Henvisning

Et apparat kan opgraderes fra et USB-medium eller med netværket via FTP.

• Kopiér opgraderingsfilen med endelsen *.mav til hovedbiblioteket på et USB-stik.

• Forbind USB-stikket med et af USB-stikkene på apparatet.

• Vælg USB-stikket, klik evt. på Refresh.

• Vælg opgraderingsfilen, klik på Upgrade.
• Vent, indtil apparatet foretager en genstart.
• Kontrollér evt. firmware-versionen under Information i menuen Maintenance.

i Henvisning

• Opgraderingen via FTP fungerer som beskrevet ovenfor: Pc'en skal befindes sig i det samme lokale netværk!
• Indstil en pc som FTP-server.
• Indtast FTP-serverens IP-adresse.

Gennemsøgning af logfil

i

Henvisning

Søgningen efter „hændelser“ kan foretages i henhold til følgende hovedtyper/hændelser/parametre:

• Alt
• Alarm
• Undtagelse
• Betjening
  • Information

Type Undertype/underparameter
All (alle) -
Alarm	AltAlarm indgang/udgangBevægelsesgenkendelsestartet/afsluttetStart/slutsabotageovervågning
Exception(undtagelse)	AltVideosignaltabVideosignal undtagelseLogon-fejlHarddisk fuldHarddisk fejlIP-adresser, konfliktNetværk afbrudtDataoptagelse mislykketForbindelse til IP-kamera mislykketIP-adresser, konflikt med IP-kamera

Type Undertype/underparameter
Operation (betjening)	AltTilkoblingNedlukningUregelmæssig nedlukningLokal genstartLokalt logon/lokalt logoutLokale indstillingerUSBLokal optagelse startet/afsluttetLokal PTZ-styringLokal fil deaktiveretEtc.
Information	All (alle)Harddisks, informationHarddisks, S.M.A.R.T.Start optagelseAfslut optagelseSlet forfalden optagelseNetværksharddisk, information

1. Vælg hændelsen, som du vil søge efter i logfilen, og vælg en underparameter.

2. Indtast dato og klokkeslæt under Start Time og End Time, klik på Search.

3. Resultatet vises:

Logdata segning
Filter 1	Starttid	Filter 2	instillinger
Information	23-06-2010 00:00:02	Afslut optag.	N/A
Information	23-06-2010 00:00:02	Start optag.	N/A
Information	23-06-2010 00:00:02	Afslut optag.	N/A
Information	23-06-2010 00:00:02	Start optag.	N/A
Information	23-06-2010 00:00:02	Afslut optag.	N/AN/A
Information	23-06-2010 00:00:02	Start optag.	N/A
Information	23-06-2010 00:00:02	Afslut optag.	N/A
Information	23-06-2010 00:00:02	Start optag.	N/A/N/A
Information	23-06-2010 00:00:02	Afslut optag.	N/A
Information	23-06-2010 00:00:02	Afslut optag.	N/A
Information	23-06-2010 00:00:02	Afslut optag.	N/A
Information	23-06-2010 00:00:02	Afslut optag	N/A
Information	23-06-2010 00:00:02	Afslut optag.	N/A
Information	23-06-2010 00:00:02	Afslut optag.	N/A
Information	23-06-2010 00:00:02	Afslut Optag.	N/A
Information	23-06-2010 00:00:02	Afslut Optag.	N/A
Information	23-06-2010 00:00:02	Afslut Optag.	N/A
Information	23-06-2010 00:00:02	Aftslut optag.	N/A
Information	23-06-2010 00:00:02	Aftslut optag.	N/A
Information	23-06-2010 00:00:02	Aftslut optag.	N/A
Information	23-06-2010 00:00:02

• Klik på Details for at få nøjagtigere oplysninger.
• Klik på Play for evt. at starte optagelsen til hændelsen.
• Klik på Export for at gemme logfilen på et USB-medium.

Reset af systemet

Henvisning

Ved denne proces tilbagestilles (resettes) apparatet til fabriksindstillingerne.

Advarsel

Alle indstillinger, som du har foretaget siden idriftsættelsen (kameraer, optagelsesindstillinger, PTZ, alarmer etc.) slettes i den forbindelse! Undgå tab ved at gemme indstillingerne forinden. Efter reset kan du indlæse dem igen.

Im-/eksport af konfiguration

Henvisning

Konfigurationsdataene indeholder alle indstillingerne af apparatet, som du har foretaget efter idriftsættelsen. Disse data kan gemmes på et USB-medium. Dermed kan du f.eks. konfigurere et andet apparat identisk.

Information

Henvisning

I informationsmenuen vises de tekniske data for apparatet. Det er f.eks. nyttigt ved support-forespørgsler.

Nedlukning

Henvisning

• Vælg Blocker for at spærre betjeningsmenuen.
• Vælg Slukning for at slukke apparatet.
- Vælg Genstart for at boote (slukke og tænde igen).

Se også s. 16

Netværk

Generelt

De korrekte netværksindstillinger er uomgængelige, hvis du vil

• anvende netværkskameraer, såkaldte IP-kameraer, eller
• fjernstyre apparatet og overvågningen via din browser.

i Henvisning

Læs efterfølgende generelle henvisninger, før apparatet indstilles.

Et netværk er en sammenslutning af mindst 2 netværk-segnede apparater.

Overførselstyper:

• Kabelforbundne netværker (f.eks. CAT5-kabel)
• Trådløse netværker (WLAN)
• Andre overførselsmuligheder (Powerline)

Alle systemer har væsentlige ligheder, men adskiller sig på forskellig måde.

Begreber

Nedenfor findes en oversigt over begreberne, der er relevante for anvendelsen af apparatet i netværker.

Parameter Indstilling
IP-adresse	En IP-adresse er et netværksapparats entydige adresse i et netværk.Den må kun forekomme en gang inden for et netværk. Der findes bestemte IP-adresseområder, der er reserveret til offentlige netværker som f.eks. internettet.
Privat adresse-område	F.eks. 10.0.0.0 - 10.255.255.255, subnetmaske 255.0.0.0172.16.0.0 - 172.31.255.255Subnetmaske 255.255.0.0192.168.0.0 - 192.168.255.255Subnetmaske 255.255.255.0
Subnetmaske	Er en bitmaske, der anvendes til at lave afgørelser eller tilordninger ved routing. I lokale netværker standardmæssigt 255.255.255.0
Gateway	Netværksapparat, som gør adgangen til internettet mulig for alle andre netværksapparater.F.eks. computeren, som DSL-modemmet er tilsluttet til, eller for det meste routeren eller access point inden for netværket.

Parameter Indstilling
Navneserver	Også kaldet DNS (Domain Name Server) og har ansvaret for, at der tilordnes en entydig IP-adresse til en webadresse eller URL (f.eks. www.google.de).Når man indtaster et domæne i en browser, søger DNS'en den passende IP-adresse for serveren og leder henvendelsen videre til den.Her kan IP for en udbyderen af en DNS indtastes. Men tit er det tilstrækkeligt at vælge gatewayens IP. Den leder så automatisk henvendelser videre til udbyder-DNS'en.
DHCP	DHCP-serveren tildeler automatisk et netværksapparat IP-adressen, subnetmaske, gateway og navneserver. DHCP'er står til rådighed i aktuelle routere. DHCP-funktionen skal indstilles eller aktiveres separat, nærmere oplysninger findes i den pågældende håndbog.Henvisning:Hvis der anvendes faste IP-adresser OG en DHCP-server, skal du være opmærksom på, at de faste IP-adresser ligger uden for adresserne, der tildeles via DHCP, da det ellers kan medføre problemer.
Port	En port er en grænseflade, hvor de forskellige programmer kommunikerer. Bestemte ports er fast tildelt (21: Telnet, 23: FTP), andre kan vælges frit. Ports er relevante ved forskellige anvendelser, f.eks. ved ekstern adgang til apparatet via en browser.
MAC-adresse	MAC-adressen (Media-Access-Control-adresse, også ethernet-ID) er netværkadapterens specifikke hardware-adresse.Den anvendes til entydig identificering af apparatet i et computernet.

Netværksopbygning

Apparatet skal være fysisk forbundet med netværket via CAT5-kabler, se tilslutninger på s. 3.

Henvisning

Læs vejledningerne og henvisningerne vedrørende netværksapparaterne.

Der kan forbindes flere switches/routere/AccessPoints med hinanden. Firewalls og anden sikkerhedssoftware kan begrænse netværket.

Advarsel

Hvis der anvendes en router, er netværksclients og dermed også optageren „forbundet“ med internettet. Men det gælder også omvendt. Træf ubetinget sikkerhedsforanstaltninger (som f.eks. anvendelse af en firewall, ændring af kodeord, ændring af port) for at forhindre utilsigtet adgang udefra!

Netværkskonfiguration

Apparatet skal konfigureres i menuen Settings og Network.

Parameter Indstilling
Netværkskort	Her indstiller du overførselshastigheden for det indbyggede netværkskort. Tip: 10M/100M/1000M
DHCP	Aktivér afkrydsningsboksen, hvis du tildeler IP-adresserne dynamisk via DHCP i netværket. DHCP aktiv: Efterfølgende indtastningsfelter er deaktiverede, da parametrene modtages fra DHCP. Henvisning: Hvis du tildeler IP-adresserne manuelt, skal du sørge for, at DHCP ikke er aktiveret (intet flueben i „afkrydsningsboksen“).
IP-adresse	Netværksapparatet adresse i netværket ved manuel tildeling
Subnetbillede	Normalt 255.255.255.0
Standard-gateway	Gatewayens adresse til internetadgangen
Foretrukken DNS-server	Adresse på Domain Name Server som regel gatewayens IP-adresse
Alternativ DNS-server	IP-adresse på den alternative DNS
MAC-adresse	Det indbyggede netværkskorts hardware-adresse
Netv rks afbrydelses meddelse	Vis networkloss som fejl

Udvidet netværkskonfiguration

Fastlæg yderligere parametre for netværkskonfigurationen på kartotekskortet Advanced.

Parameter Indstilling
PPPOE	PPPOE anvendes ved ADSL-tilslutninger og ved anvendelsen af et modem Tyskland.Klik på Set for at indtaste adgangsdataene (identifikation, kodeord) til din udbyder.
DDNS	Server til forvaltning af det dynamiske Domain-Name-System for at aktualisere hostnavne eller DNS-poster
NTP Network	Time ProtocolServer til synkronisering af klokkeslæt
Remote-alarm-host PC	Kommunications- og HTTP-port.
E-mail	Her specificerer du mail-indstillingerne, hvor sendes en e-mail til en specifik mail-adresse i tilfælde af alarm.

Manuel indstilling af PPPOE

1. Aktivér „afkrydsningsboksen“ PPPOE, og indtast derefter brugernavnet (internetadgangs-identifikationen) og kodeordet, og bekræft kodeordet.
2. Overtag dine data med OK.

Manuel indstilling af DDNS

1. For at kunne anvende funktionen ABUS DDNS skal du forinden oprette en konto hos www.eytronserver.com. Læs hertil FAQs på websiden.
2. Aktivér „afkrydsningsboksen“ DDNS, og vælg derefter DDNS-type „ABUS DDNS“, og indtast IP-adressen "www.eytronserver.com" eller „62.153.88.107“ i feltet „Server Address“.
3. Overtag dine data med OK. IP-adressen på din internetforbindelse aktualiseres nu hvert minut på serveren.

Manuel indstilling af NTP

i Henvisning

Optageren kan synkronisere klokkeslættet med en ekstern server. Hertil står der flere serveradresser til rådighed i internettet.

1. Aktivér „afkrydsningsboksen“ NTP, og angiv, efter hvilket tidsrum synkroniseringen skal foretages igen. Indtast NTP-serverens IP-adresse og NTP-porten.
2. Overtag dine data med OK.

Indstilling af HOST/OTHERS

Parameter Indstilling
Alarm Host-IP Ingen funktion
Alarm Host-port Ingen funktion
Serverport Port til datakommunikation
http-port Port til webserver
Multicast-IP-adresse	For at minimere trafik kan du indtaste en multicast-IP. IP-adressen skal svare til IP-adressen på pc'en, der kører CMS-softwaren.
MTU Beskriver de	største protokoldatas maks. størrelse.

Bemærk

Serverport 8000 og HTTP-port 80 er standardportene for fjernkunder og fjernadgang via internet-browser.

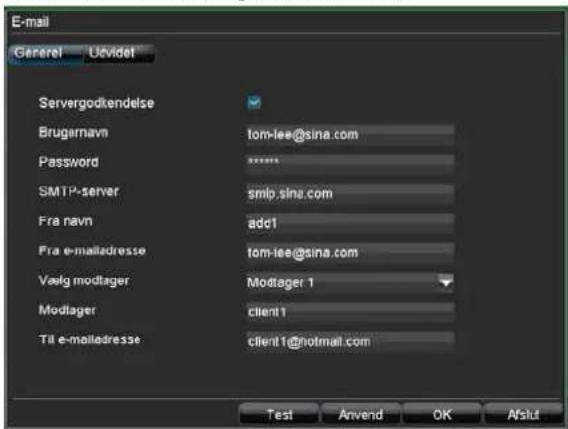

Indstilling afe-mail-adresse

Ved en alarm kan apparatet sende en meddelelse via e-mail. Indtast e-mail-konfigurationen her:

Parameter Indstilling
Servergodkendelse	Aktivér „afkrydsningsboksen“, när en tilmelding foretages på internetudbyderens server
Brugernavn Mail-konto hos udbyderen
Password	Kodeord, som e-mail-kontoen er beskyttet med
SMTP-server Udbyderens SMTP-serveradresse
Fra navn Afsendernavn
Fra e-mailadresse	E-mail-adressen, der hører til e-mail-kontoen
Vælg modtager	Vælg tre mulige modtagere, som skal modtage e-mailen
Modtager Indtast modtagerens navn her
Til e-mailadresse	Indtast modtagerens e-mail-adresse
Udvidet Indstilling
Vedhæft JPEG-billede	Aktivér „afkrydsningsboksen“, när kameraets optagelser skal sendes som fotofiler ud over e-mailen
Interval	Vælg afstanden mellem de enkelte optagelser fra 2 til 5 sekunder
SMTP-port Angiv SMTP-porten(standardmæssigt: 80)
Aktiver SSL	Aktivér „afkrydsningsboksen“ for at aktivere e-mail-kodningen

1. Indtast parametrene for e-mail-meddelelsen.
2. Klik derefter på Test for at sende en e-mail som test.

i

Henvisning

Apparatet sender en e-mail til den indstillede modtager.

Hvis denne e-mail ikke ankommer hos modtageren, skal du kontrollere indstillingerne og korrigere dem.

Kontrollér evt. junk-mail-indstillingerne for din mail-client.

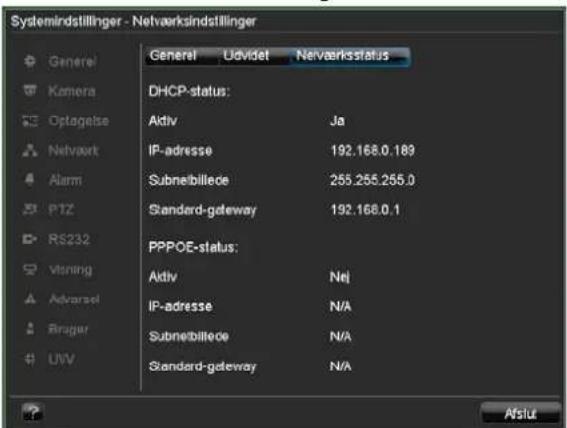

Netværksstatus

Klik kartotekskortet Network Status for at se en oversigt over den aktuelle netværkskonfiguration.

Parameter Indstilling
DHCP-status	Hvis DHCP er aktiveret, vises de relevante parametre. Hvis DHCP er deaktiveret, vises N/A.
PPPOE-status	Viser ved manuel indstilling, om der findes en internetforbindelse.Derudover IP-adresse, subnetmasken og den indstillede standardgateway.Henvisning: Hvis du anvender en router, der er indstillet som gateway/DSL-modem, anvendes routerens PPPOE-indstillinger. På displayet vises N/A.

Alarm

Alarmoversigt

Alarmindstillingerne styrer detaljeret kameraover- vågningens type og styrer apparatets reaktion f.eks. ved bevægelsesgenkendelse eller videosignaltab.

- Åbn menuen Settings, og klik på Alarm til venstre i menuoversigten.

I oversigten vises de mulige alarmfølere, hvis signaler forvaltes via de pågældende alarmindgange.

Alarmindgang

1. Vælg alarmføleren ved at markere linjen og derefter klikke på Set.

Parameter Indstilling
Alarmindgang	Vælg alarmindgangen for at foretage indstillingerne
Alarmnavn	Indtast en entydig beskrivelse, f.eks. dørkontakt lagerhal
Type N.O.: Koblingskreds normalt åbnetN.C.: Koblingskreds normalt lukket

Parameter Indstilling
Indstillinger	Aktivér afkrydsningsboksen for at indtaste undtagelsesindstillingerne og indstillingerne for meddelelse, se s. 42.
PTZ-kamera	Tilordning af PTZ-kameraet til kameraindgangen
Preset Tour Mønster	Aktivér/deaktivér afkrydsningsboks; vælg Preset, Patrol eller Pattern i pulldown-menuen.
Kopiert til Kopiering	af indstilling

1. Tilordn alarmindgangen i pulldown-menuen.

2. Angiv alarmnavnet.

3. Vælg alarmfølerens type i pulldown-menuen:

• N.O.: Udløser alarm, när der lukkes

• N.C.: Udløser alarm, när der åbnes

1. Aktivér „afkrydsningsboksen“ Setting, og klik på Handle.

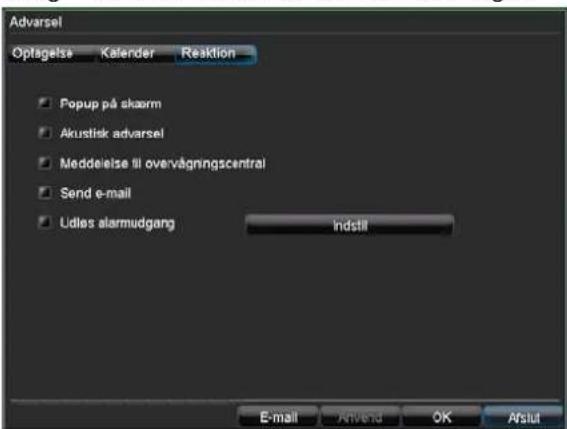

Hver udløst alarm kan du behandle individuelt:

Reaktion:

Parameter Indstilling
Pop-up på skærm	På monitoren vises en meddelelse
Akustisk advarsel	Der lyder en signaltone fra apparatet flere gange
Meddelelse til overvagningscentral	Sender et alarmsignal til en pc med ABUS CMS-softwaren. Softwaren skal være startet og optageren dér være i overvågningsmodus.
Send e-mail	Der sendes en e-mail til en specificeret e-mail-adresse.Se s. 52
Udløs alarmudgang Se s.	56

Kalender:

Her kan du definere I hvilken periode der skal reageres på en alarm.

Optagelse:

Parameter	Indstilling
Aufzeichnung	Her kan du vælge, hvilke kameraer der skal optages, når alarmindgangen udløses.
Zeitplan aktivieren	Her kan du vælge, hvilke kameraer du ønsker at aktivere tidsplanen for. Hvis du f.eks. har indkodet ABUS IP-alarmmodulet, kan du anvende Secvest Key til at aktivere overvågningsmodussen i optageren, når du forlader området.Optagelsesmodussen (normal, bevægelsesgenkendelse, alarm), der gemmes i tidsplanen, anvendes. Du kan dermed foretage en tidsplansuafhængig aktivering af optageren og undgå fejlalarmer.Sørg for, at tidsplanen ikke er aktiveret i begyndelse, så den ikke slås fra ved aktiveringen.

Relæudgang

Parameter Indstilling
Alarm Output No.	Vælg relæudgangen for at foretage indstillingerne
Alarm Name	Indtast en entydig beskrivelse, f.eks. sirene lagerhal
Duration Den aktiverede alarms varighed
Schedule	Tidsafhængig styring af relæudgangen
Copy To Kopiering af indstilling

1. Tilordn alarmudgangen i pulldown-menuen.
2. Angiv alarmnavnet.
3. Indtast forsinkelsen i pulldown-menuen, som skal ligge mellem alarmindgangsmeldingen og signalet på relæet.
4. Vælg dagen, og indtast tidsplanen, se s. 42.
5. Kopiér indstillingen til andre alarmudgange, hvis parametrene stemmer overens eller det ønskes.

i Henvisning

Hvis der anvendes et netværkskamera, skal det indstilles korrekt og netværksadgangen være mulig.

Læs henvisningerne om Manuel alarm på s. 36.

IP-alarmmodul

Her kan du tilføje indtil tre ABUS IP-alarmmoduler (CASA10010). Når der er oprettet forbindelse via netværk, tilføjes 2 alarmind- og udgange for hver på fanerne „Alarmsignal“ og „Relæudgang“. Den korte betegnelse for indgangene er

U1<-1 / U1<-2, for udgangene U1->1 / U1->2.

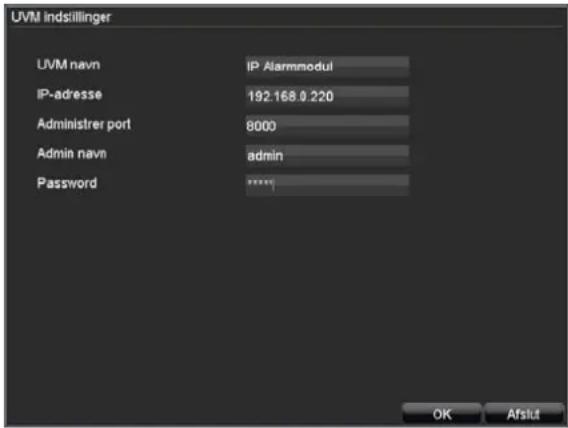

Klik på „Tilføj“ for at konfigurere et ABUS IP-alarmmodul.

Parameter Indstilling
UVM navn	Her kan du gemme en entydig betegnelse på IP-alarmmodulet.
IP-adresse	Indtast IP-alarmmodules IP-adresse her.
Administer Port	Indtast IP-alarmmodules port (standardværdi 8000) her.
Admin navn	Indtast IP-alarmmodules brugernavn (skal have administratorrettigheder) her.
Password	Indtast kodeordet for ovennævnte bruger.

Efter en succesfuld forbindelse bliver der tilføjet to virtuelle alarm ind- og udgange. Disse kan kun håndteres i netværk.

i

Noter

Venligst referer til hjemmesiden (www.abus-sc.com) for at finde yderligere installations instruksioner i download sektionen af ABUS IP Alarm modulet (CASA10000).

Rengøring og pleje af apparatet

Henvisning

Læs følgende henvisninger for at finde den mulige årsag til en fejl, før du ringer til serviceafdelingen.

Fejl Årsag Løsning
Ingen strøm	Netkablet er ikke tilsluttet	Tilslut netkablet korrekt til stikdåsen
	Netafbryder på OFF Stil netafbryderen på ON
	Stikdåsen er uden strøm Tilslut evt. et andet apparat til stikdåsen
Intet billede Skærmen er ikke indstillet til modtagelsen		Indstil den korrekte videoindgangsmodus, indtil der vises et billede fra optageren
		Videokablet er ikke tilsluttet korrekt Tilslut videokablet korrekt
		Den tilsluttede monitor er slukket Tænd monitoren
Kamerabilleder kun s/h og uskarpe, selv om farvekamera er installeret	Hvis der ikke er tilsluttet kameraer, når optageren startes, startes optageren autoamtisk med NTSC-modus. Hvis der nu tilsluttes PAL-farvekameraer, vises de i s/h og uskarpt.	Tilslut kameraerne, før du starter optage-ren. Optageren registrerer automatisk, om der foreligger et PAL- eller NTSC-signal og skifter til den korrekte modus. Du kan indstille modusen, se s. 39.
Ingen lyd	Audiokablerne er ikke tilsluttet korrekt	Tilslut audiokablerne korrekt
	Apparater, der er tilsluttet via audiokablerne, Apparater, der er tilsluttet via audiokablet, er ikke tændt.	Apparater, der er tilsluttet via audiokablet, er ikke tændt
	Audio-tilslutningskablet er beskadiget Udskift kablet
Harddisken fungerer ikke	Forbindelseskablerne er ikke tilsluttet korrekt	Tilslut kablerne korrekt
	Harddisk defekt eller ikke systemkonform	Udskift harddisk med anbefalet harddisk.
USB-stik fungerer ikke	Apparatet understøttes ikke	Tilslut korrekt USB-medium, USB 2.0
	USB-hub blev anvendt	Tilslut USB-mediet direkte
Netværksadgang ikke mulig	Netværkskablets tilslutning løs	Sæt netværkskablet i.
	Netværksindstillinger (DHCP, IP-adresse etc.) forkerte	Kontrollér netværkskonfigurationen, og ret den evt., se s. 50
Fjernbetjeningen fungerer ikke	Batterierne ikke lagt i, så polerne vender rigtigt (+, -), eller tomme	Skift batterierne ud med nye. Ret fjern-betjeningen mod fjernbetjeningssensoren på apparatet for at styre apparatet med fjernbetjeningen.
	Fjernbetjeningen er for langt væk fra optageren	Anvend fjernbetjeningen inden for en afstand på 7 m
	Der findes en forhindring mellem fjernbetjeningen og optageren	Fjern forhindringen
	For lys belysning eller lysstofrør?	Udeluk kraftigt lys fra lysstofrør
Optagelse er ikke mulig	Ingen HDD eller HDD ikke initialiseret	Indbyg og initialisér harddisk
Pludselig frakobling	Temperaturen i apparatet er for høj	Rengør apparatet, og fjern alle genstande, der forhindrer ventilationen

Indeks

Adgangsrettighed 45

Admin Password 18

Administrator 44

Adresseområde 49

Advarsel 44

Advarselssignal 42, 55

Afspilning 26

Fra live-skærm 27

Hændelsessøgning 26

Kontrolfelt 26

Skærm 26

Udvidet hændelsessøgning 27

Alarm 25, 47, 54

Alarmindgang 54

Alarmudgang 56

Apparatmenu 32

Autentificering 52

Aux Monitor (sekundær monitor) 22

Batterier 63

Betjeningsenheder 13

Bortskaffelse 63

Bruger 44

CVBS Output Standard (videostandard) 39

Dataeksport 35

DDNS 51

Default Gateway 50

DHCP 49

DST Bias 40

DVR status-LED 17

Dwell Time (sekvensforsinkelse) 40

After alarm 24

Email 52

E-mail 42

E-mail 55

Encoding 24

Fjernbetjening 4, 14

Før alarm 24

Frakobling 16

Frame Rate (billedfrekvens) 24

FTP 46

FTP-server 46

Gateway 49

Genstart 48

Hændelsessøgning 33 Parametre 33

Harddisk

Alarmer 38

Indstilling 37

Initialisering 37

Kapacitet 62

Netværksharddisk 38

Parametre 37

Status 38

Harddiskdrev 66

Sikkerhed 66

Harddisks 36

Host-PC 52

Hovedmenu 21, 32

Indstillinger

Generelle 39

Kamera 40

Indstillingsassistent 18

Indstillingsmenu 39

Information 48

IP-adresse 42, 49

Kamera

Indstilling af netværkskamera 43

Indstilling af zoner 41

IP-adresse 40

Netværkskamera 42

Zoner, tidsplan, meddelelse 42

Kameraindstillinger 40

Kamerataster 17

Kameraudgang Indstilling 23

Kameravisning Visninger 21

Kanal 42

Kodeord 44

Konfiguration 48

Kontrolfelt 26, 27

Popup-menu PTZ 28

PTZ 28

Lagerkapacitet 62

Leveringsomfang 12

Live-visning 21 Indstillinger 23

Logfil

Alarm 47

MAC-adresse 49

Manuel alarm 36

Manuel optagelse 33

Mask (privatzone) 41

Meddelelse 42

Menu

Indstillinger 39

Menu General Settings 39

Menuoversigt 32

Monitor

Visninger på 17

Motion Detection

(bevægelsesgenken delse) 25, 41

Mus

Popup-menu 21

Musebetjening 15

N.C. 54

N.O. 54

Navneserver 49

Nedlukning 48

Netværk 49

Email 52

Konfiguration 50

Status 53

Udvidet konfiguration 50

Netværkskamera 43

Netværksstatus 53

NTP 51

Opgradering 46

Opstillingssted 10

Optagelse

Indstillinger 24

Manuel 25

Tidsplan 24

Udividede indstillinger 24

Oversigt over apparatet 3

Password (kodeord) 39

Playback (afspilning) 21

Popup-menu 21

Port 42, 49

PPPOE 51

Preset 28, 54

PTZ 21

Indstillinger 29

Mønster-indstillinger 31

Patrol (tur) 28

Patrulje-indstillinger 30

Pattern 28

Preset 28

Preset-indstillinger 29

PTZ-kamera 54

PTZ-styring 28

Remote Alarm 52

Reset 48

Talte meddelelser 17

Tamper Detection (sabotageovervågnin g) 41

Tidsplan 42

Tilkobling 16

Tilslutninger 14

Time Zone (tidszone) 39

Der tages forbehold for tekniske ændringer og fejl. Målene er omtrentlige værdier.

ABUS digitaloptager TVVR50011 TVVR50021
Videokomprimering H.264
Egnet til hybrid √
Kameraindgange	8 x BNC (1,0 V p-p, 75 Ω)	16 x BNC (1,0 V p-p, 75 Ω)
Kameraudgange	8 x BNC (1,0 V p-p, 75 Ω) - TVAC41920	16 x BNC (1,0 V p-p, 75 Ω) ) - TVAC41930
IP-kameraer 8 x IP @ VGA / 4 x IP @	1280 x 720 / 4 x IP @ 1600 x 1200
IP-kameraprotokoller ABUS
Monitorudgange	Monitor: 1 x BNC (1,0 V p-p, 75 Ω), 1 x VGA Spot: 1 x BNC (1,0 V p-p, 75 Ω)
Driftsmodus Triplex
Opløsning (live-visning)	PAL: 704 x 576 (4CIF) , NTSC: 704 x 480 (4CIF) VGA: 1024 x 768 / 60 Hz, 1024 x 768 / 70 Hz, 1280 x 1024 / 60 Hz HDMI: 1920 x 1080 / 30 Hz
Opløsning @ billedfrekvens pr. kamera (optagelse)	PAL: NTSC: 352 x 288 (CIF) @ 25fps 352 x 240 (CIF) @ 30fps 704 x 288 (2CIF) @ 12 fps 704 x 288 (2CIF) @ 12 fps 704 x 480 (4CIF) @ 6 fps
Samlet billedfrekvens PAL: 200 fps, NTSC: 240 fps PAL: 400 fps, NTSC: 480 fps
Kompressionstrin 6
For-/efteralarmlager 0 - 30 sek. / 5 - 900 sek.
Lagermedium 8 x SATA HDD
Datasikring	3 x USB 2.0
Visninger	1 / 4 / 9	1 / 4 / 9 / 16
Optagelsesmodi	Manuel, tidsplan, bevægelsesgenkendelse, alarm, bevægelsesgenkendelse og alarm, bevægelsesgenkendelse eller alarm
Søgemodi	Efter hændelse, dato og tid
Alarmindgang (NO/NC)	16	16
Relæudgang	4 (Lasteevne: 12VDC/1A)
Brugertrin	2 (maks. 31)
Netværkstilslutning	RJ45 10/100/1000 Mbps
Samtidig netværksadgang	64 kamera forbindelser
Netværksfunktioner	Live-visning, afspilning, dataeksport, indstillinger
DDNS	√
NTP	√
PTZ-styring	RS-485
PTZ-protokoller	PELCO-D, PELCO-P, Samsung, LG-MULTIX
Alarmering	Akustisk advarselssignal, OSD-signal, e-mail
Audio	Audio In: 8 x cinch (2,0 V p-p, 1000 Ω) Audio Out: 2 x cinch (600 Ω)	Audio In: 16 x cinch (2,0 V p-p, 1000 Ω) Audio Out: 2 x cinch (600 Ω)
Styring	Mus, fjernbetjening (ikke indeholdt i leveringsomfanget)
Software Client-software
OSD-sprog	Tysk, engelsk, fransk, nederlandsk, dansk
Spændingsforsyning	100~240 V AC, 6,3 A, 50~60 Hz
Strømforbrug	70 W (uden harddisk)
Driftstemperatur -10 °C ~ +55 °C
Mål (BxHxD)	450 x 441 x 90 mm
Vægt	≤ 8 kg uden harddisk
Certificeringer	CE
ABUS digitaloptager TVVR60010 TVVR60020
Videokomprimering H.264
Egnet til hybrid √
Kameraindgange	8 x BNC (1,0 V p-p, 75 Ω)	16 x BNC (1,0 V p-p, 75 Ω
Kameraudgange	8 x BNC (1,0 V p-p, 75 Ω) - TVAC41920	16 x BNC (1,0 V p-p, 75 Ω) - TVAC41930
IP-kameraer 8 x IP @ VGA / 4 x IP @	1280 x 720 / 4 x IP @ 1600 x 1200
IP-kameraprotokoller ABUS
Monitorudgange	Monitor: 1 x BNC (1,0 V p-p, 75 Ω), 1 x VGA Spot: 1 x BNC (1,0 V p-p, 75 Ω)
Driftsmodus Triplex
Opløsning (live-visning)	PAL: 704 x 576 (4CIF) , NTSC: 704 x 480 (4CIF) VGA: 1024 x 768 / 60 Hz, 1024 x 768 / 70 Hz, 1280 x 1024 / 60 Hz HDMI: 1920 x 1080 / 30 Hz
Opløsning @ billedfrekvens pr. kamera (optagelse)	PAL: NTSC: 352 x 288 (CIF) @ 25fps 352 x 240 (CIF) @ 30fps 704 x 288 (2CIF) @ 25 fps 704 x 288 (2CIF) @ 30 fps 704 x 480 (4CIF) @ 30 fps
Samlet billedfrekvens PAL: 200 fps, NTSC: 240 fps PAL: 400 fps, NTSC: 480 fps
Kompressionstrin 6
For-/efteralarmlager 0 - 30 sek. / 5 - 900 sek.
Lagermedium 8 x SATA HDD
Datasikring	3 x USB 2.0
Visninger	1 / 4 / 9	1 / 4 / 9 / 16
Optagelsesmodi	Manuel, tidsplan, bevægelsesgenkendelse, alarm, bevægelsesgenkendelse og alarm, bevægelsesgenkendelse eller alarm
Søgemodi	Efter hændelse, dato og tid
Alarmindgang (NO/NC)	16	16
Relæudgang	4 (Lasteevne: 12VDC/1A)
Brugertrin	2 (maks. 31)
Netværkstilslutning	RJ45 10/100/1000 Mbps
Samtidig netværksadgang	64 kamera forbindelser
Netværksfunktioner	Live-visning, afspilning, dataeksport, indstillinger
DDNS	√
NTP	√
PTZ-styring	RS-485
PTZ-protokoller	PELCO-D, PELCO-P, Samsung, LG-MULTIX
Alarmering	Akustisk advarselssignal, OSD-signal, e-mail
Audio	Audio In: 8 x cinch (2,0 V p-p, 1000 Ω) Audio Out: 2 x cinch (600 Ω)	Audio In: 16 x cinch (2,0 V p-p, 1000 Ω) Audio Out: 2 x cinch (600 Ω)
Styring	Mus, fjernbetjening (ikke indeholdt i leveringsomfanget)
Software Client-software
OSD-sprog	Tysk, engelsk, fransk, nederlandsk, dansk
Spændingsforsyning	100~240 V AC, 6,3 A, 50~60 Hz
Strømforbrug	70 W (uden harddisk)
Driftstemperatur -10 °C ~ +55 °C
Mål (BxHxD)	450 x 441 x 90 mm
Vægt	≤ 8 kg uden harddisk
Certificeringer	CE

HDD-lagerkapacitet

Den påkrævede lagerplads til optagelse og overvågning afhænger ud over den anvendte harddisks fysiske lagerkapacitet af den indstillede opløsning samt af optagelsen bitrate.

Permanent optagelse, 1x1 TB harddisk:

Antal kameraer	Opløsning	FPS	Anbefalet bitrate	Optagelsestid
8	CIF	25	512	20 Dage, 14 Timer
8	2CIF	12	512	20 Dage, 14 Timer
8	4CIF	6	512	20 Dage, 14 Timer
8	2CIF	25*	1024	10 Dage, 7 Timer
8	4CIF	25*	2048	5 Dage, 3 Timer
16	CIF	25	512	10 Dage, 7 Timer
16	2CIF	12	512	10 Dage, 7 Timer
16	4CIF	6	512	10 Dage, 7 Timer
16	2CIF	25*	1024	5 Dage, 3 Timer
16	4CIF	25*	2048	2 Dage, 13 Timer

30 dage permanent opdagelse:

Antal kameraer	Opløsning	FPS	Anbefalet bitrate	Antal harddisks
8	CIF	25	512	2 x 1 TB
8	2CIF	12	512	2 x 1 TB
8	4CIF	6	512	2 x 1 TB
8	2CIF	25*	1024	3 x 1 TB
8	4CIF	25*	2048	6 x 1 TB
16	CIF	25	512	3 x 1 TB
16	2CIF	12	512	3 x 1 TB
16	4CIF	6	512	3 x 1 TB
16	2CIF	25*	1024	6 x 1 TB
16	4CIF	25*	2048	6 x 2 TB

*Kun TVVR60010 / TVVR60020

På den indeholdte cd kan du finde et program til at beregne den påkrævede lagerstørrelse. Derudover findes denne software til download på vores hjemmeside sammen med ABUS CMS-softwaren.

Bortskaffelse

Henvisning til EF-direktivet vedr. gamle elektro- og elektronikapparater

Af miljøhensyn må apparatet ikke bortskaffes sammen med husholdningsaffaldet efter endt levetid. Bortskaffelsen kan foredages på de respektive indsamlingssteder. Følg de lokale forskrifter, när materialerne bortskaffes.

Bortskaf apparatet iht. EF-direktivet 2002/96/EF - WEEE (Waste Electrical and Electronic Equipment) om gamle elektro- og elektronikapparater. I tilfælde af spørgsmål vedr. bortskaffelsen bedes du kontakte din kommune. Information om indsamlingssteder for gamle apparater kan findes hos den lokale kommune/region, det lokale renovationsselskab eller hos din forhandler.

Henvisning vedr. håndteringen af batterier

• Læg altid batterier, så polerne vender rigtigt, forsøg ikke at genoplade de vedlagte batterier, og smid dem under ingen omstændigheder i åben ild! Anvend ikke forskellige batterier (gamle og nye, alkali og kul osv.) samtidigt. Tag batterierne ud, hvis du ikke anvender apparatet i et længere tidsrum. Ved ukorrekt brug er der fare for, at de eksploderer og løber ud!
• Husk miljøbeskyttelsen! Opbrugte batterier hører ikke til i husholdningsaffaldet! De skal afleveres på et indsamlingssted for gamle batterier.
• Pas på, at batterierne må ikke komme i hænderne på små børn. Børn kan dage batterierne i munden og sluge dem. Dette kan føre til alvorlige helbredsskader. Søg i dette tilfælde læge med det samme!

• Normale batterier må ikke oplades, opvarmes eller kastes i åben ild (fare for eksplosion!).

• Skift næsten afladede batterier rettidigt ud.

• Skift altid alle batterier samtidigt, og brug altid samme batterityper.

Vigtigt

Udløbne eller beskadigede batterier kan forårsage ætsninger på huden i tilfælde af berøring.

▶ Brug i dette tilfælde egnede beskyttelseshandsker.
▶ Rengør batterirummet med en tør klud.

Vigtigt henvisning vedr. bortskaffelse af batterier

Til dette produkt anvendes batterier, der er underlagt EF-direktivet 2006/66/EF, og som ikke må bortskaffes sammen med almindeligt husholdningsaffald.

Informér dig om de gældende bestemmelser i Danmark vedr. separat indsamling af batterier.

Korrekt bortskaffelse af batterier hjælper til at undgå negative påvirkninger af miljøet og sundheden.

Disse tegn findes på batterier, der indeholder skadelige stoffer:

Pb = batteriet indeholder bly

Cd = batteriet indeholder cadmium

Hg = batteriet indeholder kviksølv

Henvisning til RoHS EF-direktivet

Apparatet overholder RoHS-direktivet.

Overholdelsen af RoHS-direktivet betyder, at produktet eller komponenten ikke indeholder de følgende substanser i højere koncentrationer end følgende maks. koncentrationer i homogene materialer, medmindre substansen er en del af anvendelsen, som er unddaget RoHS-direktivet:

a) 0,1 % bly (efter vægt)
b) Kviksølv
c) Hexavalent chrom
d) Polybrominat biphenyl (PBB) og polybrominat diphenylæter
e) 0,01 % cadmium (efter vægt)

Ordforklaring

Anvendte fagbegreber

1080i

HDTV-billedsignal med 1080 pixel og „Interlaced“-visning.

16:9

Sideforhold, der orienterer sig i forhold til bredbilled-displays i biografformater.

720p

Angivelsen af størrelse for displays: Afstand mellem nederste venstre hjørne og øverste højre hjørne – i tommer eller centimeter.

Browser

Oprindelig tænkt til omregning fra PAL- til NTSC-standard. CIF svarer til en videoopløsning på 352 x 288 pixel, 2 CIF 704 x 288 pixel, 4 CIF 704 x 576 pixel.

CINCH

Udbredt bøsningstype til analoge audio- eller FBAS-videosignaler.

DDNS

Netværksfunktion, der holder IP-adresserne for sine clients parat i en database og aktualiserer dem.

DHCP

„Dynamic Host Configuration Protocol“

Netværksprotokol, som gør det muligt at integrere apparater (clients) automatisk i eksisterende netværker. I den forbindelse tildeler DHCP-servere (som f.eks. internet-router) automatisk IP-adressen, netmasken, gatewayen, DNS-serveren og evt. WINS-serveren. På client-siden skal IP-adressens automatiske reference blot være aktiveret.

Domain

Domæne (navnerum), der anvendes til at identificere internetsider (f.eks. www.abus-sc.de).

Dual Stream

Dual stream betegner en videooverførselsmetode. Der foredages f.eks. en opdagelse med høj opløsning og en overførsel med lav opløsning via netværket. Den såkaldte „main stream“ har en 4CIF-opløsning, den såkaldte „sub stream“ blot CIF.

DVR

Digitaler Video Recorder; en apparat til at opdage forskellige video- og audiokilder (analog, digital). Dataene komprimeres ved opdagelsen og gemmes f.eks. på harddisks.

FBAS/CVBS

„Farve-, billed-, basisbånd- og synkron-signal“. Den enkleste variant af videosignaler, også kaldet „composite-signal“. Billedkvaliteten er forholdsvis lav.

GIGABYTE

Enhed for lagerkapaciteten i lagermedier (HDD, USB, SD/MMC-kort).

H.264

(MPEG-4 AVC); standard til højeffektiv kompression af videosignaler. Anvendt bl.a. ved blu-ray-discs eller video-konferencesystemer.

HDD

„Hard Disk Drive“; harddisk (magnetpladelager)

Digitalt datalager i computere eller DVR'er.

HDVR

Hybrid-DVR; DVR til at opdage analoge kameraer og netværkskameraer.

http

„Hypertext Transfer Protokoll“;

en metode til dataoverførsel via netværker. Hovedsagelig anvendt ved visning af websider i en browser.

INTERLACED

Linjespringsmetode.

IP-adresse

En adresse i computernettet, der er baseret på internetprotokollen (IP), den gør det muligt at adressere forskellige apparater i nettet og dermed at nå dem dedikeret.

JPEG

Kompressionsmetode med få tab til fotos. De fleste digitalkameraer gemmer deres fotos i JPEG-format.

MPEG

Forkortelse for Moving Picture Experts Group. Det drejer sig om en international standard for kompressionen af levende billeder. På nogle dvd'er er de digitale audiosignaler komprimeret og opdaget i dette format.

NTP

„Network Time Protocol“

Metode til tidssynkronisering via netværker. Også SNTP (Simple Network Time Protocol), der er en forenklet form.

NTSC

Standard for farvefjernsyn i USA. Metoden adskiller sig i nogle detaljer fra det europæiske PAL-system: Et fuldt NTSC-billede består af 480 synlige og i alt 525 linjer. Pr. sekund vises 60 halvbilleder. Sammenlignet med PAL er systemet mere udsat for farveforstyrrelser.

OPL∅SNING

Det normale PAL-fjernsynssystem viser tv-billeder i 576 linjer med typisk 768 billedpunkter. Fjernsyn med høj opløsning (HDTV) arbejder mindst med 1280 x 720 billedpunkter.

PAL

„Phase Alternating Line“; europæisk farve-tv-system. Der anvendes 576 synlige billedlinjer, med linjerne, der anvendes til forvaltningssignaler, består et fuldt billede af 625 linjer. Pr. sekund vises 50 halvbilleder.

Farvesignalets faser skifter fra billedlinje til billedlinje.

PANEL

Fagbegreb for et flad-displays indre liv (man taler om LCD- eller plasma-paneler).

Pc

En „personal computer“ kan anvendes som fjernforespørgselsplads enten med den medfølgende software eller via en browser.

Pixel

„Picture element“. Billedpunkt, billedelement, betegner den mindste enhed i en digital billedoverførsel eller -visning.

PIP

„Picture in picture“. Forkortelse for „billede-i-billede“-funktionen, hvor der samtidigt vises to signalkilder på skærmen. Den anden signalkilde overlapper i den forbindelse den første.

PPPoE

„PPP over Ethernet“ (Point-to-Point-Protocol)

Netværksoverførselsmetode til opbygning af forbindelse via opkoblede forbindelser, som f.eks. anvendes ved ADSL-tilslutninger.

PROGRESSIVE

Linjevis skandering elle billedvisning, i modsætning til linjespring eller „interlaced“.

PTZ

„Pan-Tilt-Zoom“

Drejning, hældning, zoom ved motoriserede kameraer.

TOMME (inch)

Skærmdiagonalens mål. En tomme svarer til 2,54 centimeter. De vigtigste typiske størrelser på 16:9-displays: 26 tommer (66 cm), 32 tommer (81 cm), 37 tommer (94 cm), 42 tommer (106 cm), 50 tommer (127 cm), 65 tommer (165 cm).

USB

„Universal Serial Bus“

Seriel busforbindelse til tilslutning af f.eks. lagermedier i løbende drift. Maks. anvendelig datarate ved USB 2.0: ca. 320 Mbit/s (ca. 40 MB/s).

VGA

„Video Graphics Array“. Inden for pc-området normalt interface til analoge videosignale – grundlæggende drejer det sig om RGB-signaler.

Om det interne harddiskdrev

Det interne harddiskdrev (HDD) er meget følsomt. Betjen apparatet i henhold til følgende vejledninger for at undgå harddiskfejl. Vigtige opdagelser skal sikres på eksterne medier for at undgå uventede datatab.

i

Henvisning

• Bevæg ikke apparatet under drift.
• Fugt inde i apparatet kan kondensere og forårsage fejlfunktioner på harddiskdrevet.
• Når apparatet er tændt, må netstikket aldrig trækkes ud eller strømforsyningen afbrydes med, när apparatet sikringskontakten.
• Bevæg ikke apparatet umiddelbart efter, at det er slukket. Udfør følgende trin for at bevæge apparatet:
• Vent mindst to minutter efter meddelelsen OFF (apparatets display).
• Træk netstikket ud.
• Flyt apparatet.
• Ved en strømsvigt under driften af apparatet kan data på harddisken mistes. Anvend en nødstrømsforsyning!
• Harddisken er meget følsom. En ukorrekt betjening eller uegnede omgivelser kan beskadige harddisken efter en driftstid på et par år. Tegn herpå er uventede standsning af afspilningen og synlige mosaik-effekter på billedet. Evt. er der ingen varsler om en defekt ved harddisken.
• Ved en defekt er det ikke muligt at afspille opdagelser. I dette tilfælde skal harddisken udskiftes.

ABUS digitalopdager
