CS-X70 - Haut-parleurs KENWOOD - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Enceinte centrale 4 voies, 4 haut-parleurs
Marque	KENWOOD
Modèle	CS-X70
Impédance nominale	8 ohms
Puissance d'entrée crête	130 W
Réponse en fréquence	60 Hz - 100 kHz
Haut-parleurs	Graves : 2 x 80 mm (cône), Médium : 1 x 80 mm (cône), Aigus : 1 x 19 mm (dôme)
Type de coffret	Acoustic suspension (suspension d'air)
Blindage magnétique	Oui (pour proximité TV)
Dimensions (L x H x P)	420 x 102 x 136 mm (coffret seul)
Hauteur avec pieds	134 mm
Poids net	3,7 kg par unité
Accessoires inclus	Câble d'enceinte (4 m), coussins (4), pieds longs (2), pieds courts (2)
Options de montage	Posée, inclinée (avec pieds), accrochée au mur (vis non incluses)
Entretien et nettoyage	Chiffon propre et sec, éviter solvants volatils
Sécurité	Ne pas ouvrir ni modifier ; éloigner des sources de chaleur et de l'humidité ; sac en plastique hors de portée des enfants
Élimination	Ne pas jeter avec les ordures ménagères (pictogramme poubelle barrée) ; recycler dans un site adapté

FOIRE AUX QUESTIONS - CS-X70 KENWOOD

Comment installer l'enceinte centrale près d'un téléviseur ?

L'enceinte CS-X70 est magnétiquement blindée mais si des perturbations de couleur apparaissent sur un téléviseur à tube cathodique, éteignez le téléviseur pendant 15 à 30 minutes pour démagnétiser, puis éloignez l'enceinte si nécessaire.

Puis-je monter l'enceinte au mur ?

Oui, l'enceinte dispose d'orifices de montage. Utilisez deux vis adaptées au mur, espacées de 270 mm, avec une saillie de 9 à 11 mm. Placez des coussins au dos pour protéger le coffret et réduire les vibrations.

Comment nettoyer l'enceinte ?

Utilisez un chiffon propre et sec. N'utilisez pas de solvants comme l'alcool, le diluant, l'essence ou la benzine.

Quelle est l'impédance de l'enceinte ?

L'impédance nominale est de 8 ohms. Vérifiez que votre amplificateur supporte cette impédance.

Comment connecter le câble d'enceinte ?

Desserrez la borne, insérez le fil dénudé (en respectant la polarité + et -), puis serrez. Vous pouvez aussi utiliser des fiches banane.

Quelles sont les précautions de sécurité importantes ?

Ne pas ouvrir ni modifier l'appareil. Éviter l'eau, l'humidité, les sources de chaleur. Si une odeur anormale ou de la fumée apparaît, débranchez immédiatement et contactez un service après-vente.

Comment optimiser le placement des enceintes ?

Placez l'enceinte centrale entre les enceintes gauche et droite, dirigée vers la zone d'écoute. Pour le subwoofer, un coin ou un mur renforce les graves. Les enceintes surround derrière la position d'écoute.

Que faire en cas de distorsion des couleurs sur le téléviseur ?

Éteignez le téléviseur pendant 15 à 30 minutes pour activer la démagnétisation, puis rallumez. Si le problème persiste, éloignez l'enceinte du téléviseur.

Quelle est la puissance maximale supportée ?

La puissance d'entrée crête est de 130 W. Ne dépassez pas cette limite pour éviter d'endommager l'enceinte.

Comment éliminer l'enceinte en fin de vie ?

Ne la jetez pas avec les ordures ménagères. Rapportez-la à un point de collecte pour recyclage des équipements électriques et électroniques (pictogramme poubelle barrée).

MODE D'EMPLOI CS-X70 KENWOOD

Nous vous remercions d'avoir bien voulu intégrer nos enceintes à votre chaîne. KENWOOD a la certitude que ce vous réserve des années de plaisir musical. Prenez le temps de lire attentivement ce livre. Il vous permettra d'obtenir le meilleur de ces enceintes.

Pour votre référence

Inscrivez le numéro de série, que vous trouverez à l'arrière de l'appareil, dans les espaces prévus de la carte de garantie et dans l'espace prévu ci-dessous. Indiquez les numéros de modèle et de série au cas où vous devriez faire appel à votre concessionnaire pour des renseignements ou réparations de cet appareil.

CS-X70 Numéro de série

Information sur l'élimination des anciens équipements électriques et électroniques (applicable dans les pays de l'union européenne qui ont adopté des systèmes de collecte sélective)

Les produits sur lesquels le pictogramme (poubelle barrée) est apposé ne peuvent pas être éliminés comme ordures ménagères. Les anciens équipements électriques et électroniques doivent être recyclés sur des sites capables de traiter ces produits et leurs déchets. Contactez vos autorités locales pour connaître le site de recyclage le plus proche. Un recyclage adapté et l'élimination des déchets aideront à conserver les ressources et à nous préserver des leurs effets nocifs sur notre santé et sur l'environnement.

Attention: lire attentivement ce qui suit pour votre sécurité.

1. Étouffement - Après avoir retiré l'appareil du sac de polyéthylène, bien placer ce dernier hors de la portée des enfants. S'ils jouent avec ce sac, un risque d'étouffement est possible.
2. Eau et humidité – Ne pas poser un récipient contenant de l'eau (vase, cuvette, etc.) sur cet appareil. Eviter également d'installer l'appareil dans un endroit exposé à l'humidité.
3. Chaleur - Ne pas installer cet appareil à proximité d'une source de chaleur comme un appareil de chauffage ou à un endroit directement exposé au soleil.
4. Modification - Ne pas tenter d'ouvrir l'appareil, ni de le modifier car cela pourrait être à l'origine d'un incendie ou d'une anomalie de fonctionnement.
5. Nettoyage - Ne pas utiliser de solvants volatiles tels que de l'alcool, du diluant à peinture, de l'essence ou de la benzine, etc., pour nettoyer le coffret. Utiliser un chiffon propre et sec.
6. Odeur anormale - Si une odeur anormale ou une fumée sort de l'appareil, couper immédiatement l'alimentation et débrancher le cordon d'alimentation. Contacter votre concessionnaire ou un centre de service le plus proche.

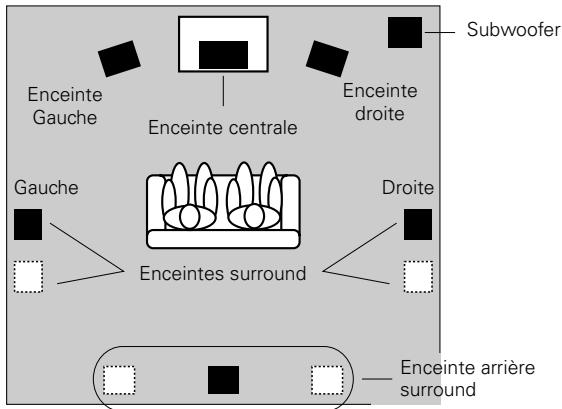

Utilisez ce système d'enceinte comme enceinte centrale. vous devrez acheter les autres enceintes séparément.

• Placer les enceintes gauche et droite des côtés opposés de votre téléviseur. Diriger les enceintes vers la zone d'écoute pour augmenter l'effet stéréo.
• Placez l'enceinte centrale sur le centre entre les enceintes gauche et droite d'avant. Inclinez l'enceinte vers le haut ou vers le bas afin de la tourner directement vers la zone d'écoute.
• Les caractéristiques de restitution du grave profond du subwoofer seront plus riches si vous installez le subwoofer dans un coin ou près d'un mur.
• Placez les enceintes surround tout droit ou en diagonale derrière la gauche et la droite de la position d'écoute.
• Placez l'enceinte arrière surround derrière la position d'écoute, à la même hauteur que les enceintes surround gauche et droite.

Utilisation de l'enceinte à proximité d'un téléviseur

Cette enceinte centrale possède un blindage magnétique et vous pouvez donc l'installer près d'un téléviseur. Notez toutefois que le fait de placer l'enceinte trop près d'un téléviseur à tube cathodique risque de provoquer une distorsion dans la réception des couleurs. Dans ce cas, allumez le téléviseur et vérifiez s'il y a des perturbations dans les couleurs de l'écran. S'il y a des perturbations, éteignez le téléviseur pendant 15 à 30 minutes, puis rallumez-le et révérifiez. (Ceci permet au circuit de démagnétisation du téléviseur de corriger le champ magnétique de l'enceinte.) Si les couleurs sont toujours perturbées, éloignez davantage l'enceinte du téléviseur.

Posées sur le sol ou sur une étagère

Posez l'enceinte sur le plancher, sur une étagère ou sur toute autre surface horizontale stable. Notez que cette enceinte n'était pas fixée, vous devez veiller à ne pas la renverser.

Installation à l'horizontale

Fixer les quatre coussins à la base de l'enceinte, un dans chaque coin. Les coussins servent à empêcher l'enceinte de glisser et à amortir les vibrations.

Installation de biais

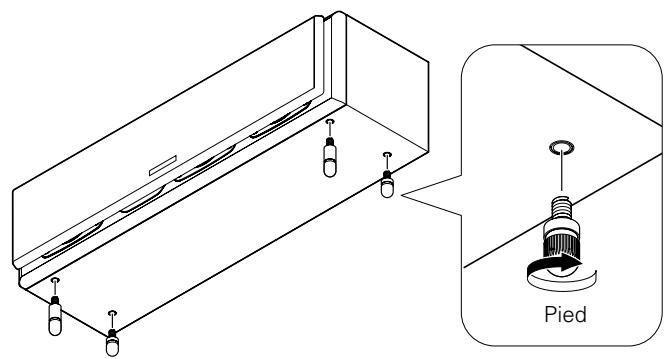

Vous pouvez installer cette enceinte à un angle d'environ vers le haut ou vers le bas. Pour cela, fixez les deux paires de pieds, fournies avec ce système d'enceinte, à une longueur différente dans les orifices de vis sur le fond de l'enceinte.

Accroches à un mur

Cette enceinte possède un orifice pour montage mural. Vissez deux vis dans le mur à une distance telle que vous puissiez accrocher l'enceinte par ses deux orifices de montage. Procédez de la façon suivante.

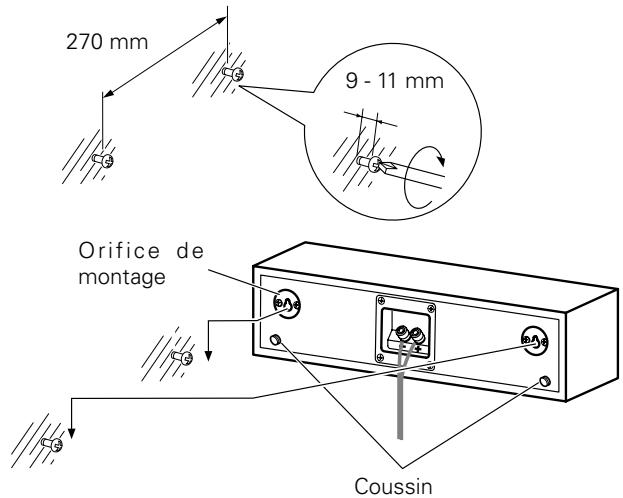

Visser deux vis dans le mur, à 270 mm de distance l'une de l'autre, en prenant soin bien de les placer à l'horizontal. Les visser à moitié en les laissant dépasser de 9 à 11 mm de la surface du mur.

• Vous pouvez accrocher les vis murales séparément.

Suspendre l'enceinte en posant les deux orifices de montage (situés à l'arrière de l'enceinte) sur la partie saillante des vis. Vérifier si l'enceinte est bien accrochée et si elle tient fermement.

• Attachez ensemble chaque ensemble de deux coussins fournis de façon à avoir deux piles de deux coussins, et fixez-les aux deux endroits indiqués au dos de l'enceinte. Ces piles protégeront le coffret de l'enceinte contre les dommages et empêcheront que les vibrations du coffret de l'enceinte ne soient transmises au mur.

Précautions

Observez les précautions suivantes lorsque vous fixez l'enceinte au mur.

S'assurer que le mur utilisé est suffisamment robuste pour supporter tout le poids de l'enceinte (environ 3,7 kg). - Vous pouvez accrocher les vis murales séparément. - Toujours utiliser des vis appropriées en fonction du mur utilisé et suffisamment longues pour offrir une résistance adéquate. - Si vous avez des doutes quant à la résistance du mur, sur le type de vis à utiliser ou sur tout autre point concernant ce type d'installation, veuillez consulter un entrepreneur ou une autre personne qualifiée avant de commencer.

Toujours suivre la procédure expliquée dans le présent manuel lors de l'installation. Kenwood ne peut être tenu responsable d'aucun dégât ou dommage du à la chute de l'enceinte suite à une installation incorrecte ou à une résistance insuffisante du support.

Remarque sur la connexion

1. Toujours s'assurer que l'amplificateur est hors tension avant de brancher ou de débrancher l'enceinte.
2. Ce système d'enceinte possède une impédance nominale de 8 ohms. Pour garantir une utilisation fiable et en toute sécurité, vérifie que votre amplificateur ou votre ampli-syntoniseur (centre de contrôle Audio/Video) est capable de fonctionner avec des enceintes de 8 ohms.

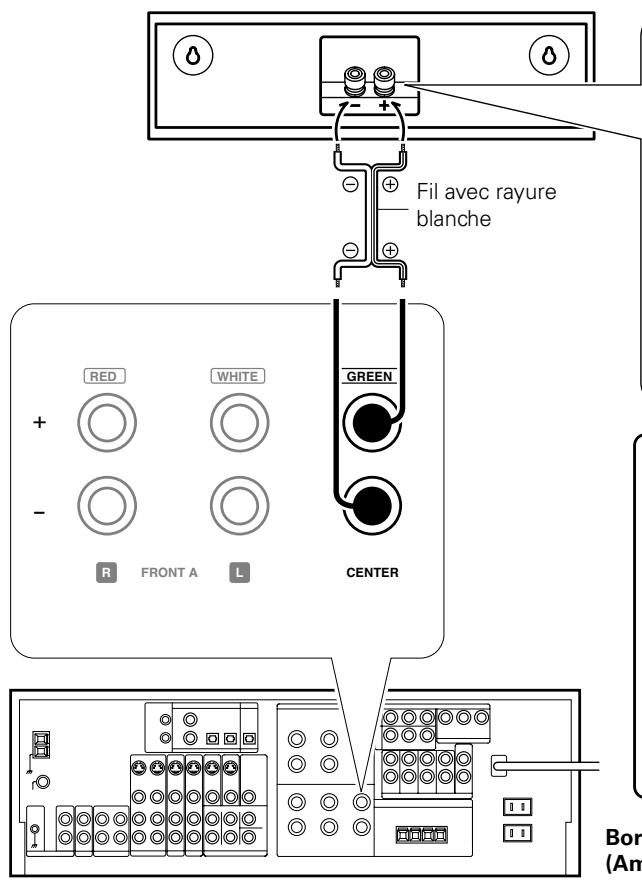

3. Ne mettez pas en court-circuit les fils conducteurs (+) et (-) du câble d'enceinte. N'inversez pas (+) et (-) les connexions. Une inversion des polarités peut engendrer un son manquant de naturel.

① Desserrez

② Insérez le fil

③ Fixez

①

Vous pouvez également raccorder le câble d'enceinte à l'enceinte à l'aide de fiches banane, qui sont disponibles dans les magasins d'accessoires audiovisuels.

Pour utiliser une fiche banane, serrez l'écrou de la borne avant d'introduire la fiche.

Bornes des enceintes

(Amplificateur ou Centre de contrôle Audio/Vidéo)

Remarque sur le fonctionnement

La puissance d'entrée en crête du système d'enceintes est indiquée dans les caractéristiques techniques. Pour éviter tout dommage de l'enceinte, ne faites jamais marcher l'enceinte à des niveaux de puissance dépassant cette limite.

Caractéristiques techniques

Système 4 haut-parleurs à 4 voies

(Magnétiquement blindés)

Coffret Suspension d'air acoustique

Haut-parleur

Graves 80 mm Type à cône × 2

Medium 80 mm Type à cône

Aigus 19 mm Type à dôme

Impédance nominale 8Ω

Puissance d'entrée de crête 130 W

Réponse en fréquence 60 Hz~100 kHz

Dimensions

Largeur 420 mm

Hauteur (Coffret d'enceinte seulement) 102 mm

Hauteur (Avec les pieds) 134 mm

Profondeur 136 mm

Poids net 3,7 kg / unité

Accessoires

Cable d'enceinte (4 m) 1

Coussin 4 (1 feuille)

Pied (Long) 2

Pied (Court) 2

CS-X70 Numéro de série
