GEBRUIKSAANWIJZING CS-X70 KENWOOD

Wij wiltu bedanken voor het door u in de ons sprekersystem gestelde vertrouwen. KENWOOD is ervan overtuigd, dat uw keuze jarenlang luisterplezier za verzekeren.

Neem een moment om deze gebruiksaanwijzing aandachtig door te lezen. Dit zar ertoe bijdragen dat u alles uit het systeem haalt dat wij erin gebouwd hebben.

Voor uw administratie

Noteer het serienummer, op de achterkant van het apparaat, in de waaroor bestemde ruimte op het garantiebewijs en in de onderstaande ruimte. Geef het model-en serienummer aan uw dealer door wanneer u Kontakt met hem opneemt voor informatie of service.

CS-X70 Serienummer

Informatie over het weggooien van elektrische en elektronische apparatuur (particulieren)

Dit symbolism geeft aan dat gebruikte elektrische en elektronische producten Niet bij het normale huishoudelijkke afval mogen. Lever deze producten in bij de aangewezen inzamelingspunten, waar ze gratis worden geaccepteerd en op de juiste manier worden verwerkter, teruggewonnen en hergebruikt. Voor inleveradressen zie www.nvmp.nl, www.ictmilieu.nl, www.stibat.nl. Wanneru dit product op de juiste manier als afval inlevert, Spaart u waardevolle hulpbronnen en voorkomt u potentièle negatieve gezelgen voor de volksgezondheid en het milieu, die anders+kennen ontstaan door een onjuiste verwerking van afval.

Belangrijke veiligheidsmaatregelen

Let op: Om veilige bediening te waarborgen, dient dit deel zorgvuldig te worden doorgelezen.

1. Verstikking - Gooi de polyethylen zak weg na het toestel hieruit te hebben verwijderd. Houd de zak UIT de buurt vankleine kinderen. Kleine kinderen zouden möglichk met de zak hun spelennen over hun hoofd trekken, metverstikking tot gevolg.
2. Water en vocht - Installeeer de luidspekkers Niet opplaatsen waar ze möglichk aan water of vocht bloot worden gesteld.
3. Warmte – Plaats het toestel Niet in de directe nabijheid van een warmtebron zoals een radiator, of in het directe zonlicht.
4. Knutselen - Voorkom brand of beschadiging en opener derhalve de luidsprekers nicht en breng er geen veranderingen in aan.
5. Reinigen - Gebruik geen vluchtige middelen zoals alcohol, verfverdunner, wasbenzine, spiritus e.d. om de buiteenkant van het apparatusat te reinigen. Gebruik een schoon droog doeke.
6. Vreemde geur - Als het apparaat vreemd ruikt of rook uitstoot, moet het apparaat onmiddelijk worden uitgeschakeld (OFF) en de stekker uit het stopcontact worden getrokken. Raadpleeg hierna uw dealer of dichtstbijzijnde servicecentrum.

Installatielek

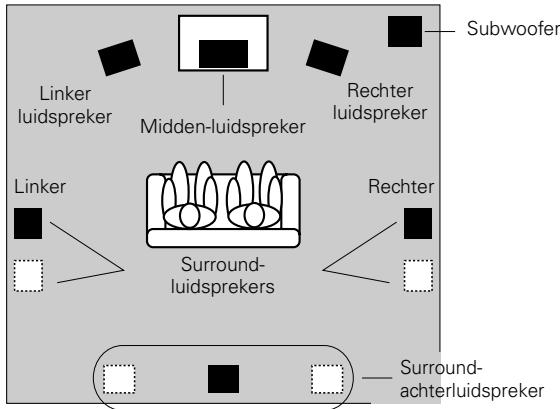

Plaatsing van de luidsprekers voor optimaal geluid om u een (Surround Sound)

U kunt dit luidsprekersysteme gebruiken als uw middenluidspreker. Andere luidsprekers dieren apart te worden aangeschäft.

• Plaats de linker-en rechterluidsprekers aan weerskanten van uw television. Richt de luidsprekersaar deplaats waar de luisteraars zich gewoonlijk bevinden. Hierdoor worden het stereo-effect versterkt.
• Plaats de midden-luidspreker precies in het middenussen de linker en rechtter voorluidsprekers. Kantel de luidspreker zover�ak boven of�ak beneden dat hijrecht�ak de luisteraars gericht is.
• De door de subwoofer geproduceerde zeer lage tonen zullen het diepst en rijkst klinken wanner de subwoofer in een hoek of bij een wand worden geplaatst.
• Plaats de surround-luidsprekersrecht of diagonal links en rechts après de luisterplek.
• Plaats de surround-achterluidsprekerchyter de luisterplek, opdezelfde hoogte als de linker en rechter surround luidsprekers.

Gebruik van de luidspreker nabij een tevisie

Deze luidspreker is voorzien van een magnetische afscherming en kan waarom zich in de buurt bij een tv-toestel geplaatst worden. VergeetECHTERNietdat hetplaatsen van luidsprekers te zich bij een televisie met een beeldbuis in sommige geallen de kleurweergave op het scherm kan verrormen. Zet om dit te controlleren de tv aan en controllerer of de kleurweergave normalaal is. Als de kleurweergave verrormd is, dient u de tv 15 tot 30 minutuuit te zetten en verrolgens weer aan te zetten en te controlleren. (Dit stelt de zogenaaamde 'degauss' functie van de tv in staat om te corrigeren voor het magnetische veld van de luidspreker.) Als de verrorming nog steeds optreedt, dient u de luidspreker verdier bij de tv vandaan te zetten.

Op de vloer of op een kast

Plaats de luidspreker op de vloer of op een plank of ander stabel en horizontaal oppervlak. Let op, want de luidspreker zit nicht vast, dus wees voorzichtig dat u 'm Niet omgooit.

■ Horizontale installment

• Bevestig vier kussentjes aan de onderzijde van de luidspreker, op iedere hoek eén. Dekussentjes zorgen ervoor dat de luidspreker Niet kan glijden. Bovendien dampen ze de trillingen.

Schuinstaande installment

Dit luidsprekersystem kan worden geinstalleerd onder een hoek van ongeveer 10 graden maar boven of beneden. U kunt dit bereiken door tweeaar voetjes, meegeleverd met dit luidsprekersystem, van verschillende lengte te monteren in de schroefgaten aan de onderkant.

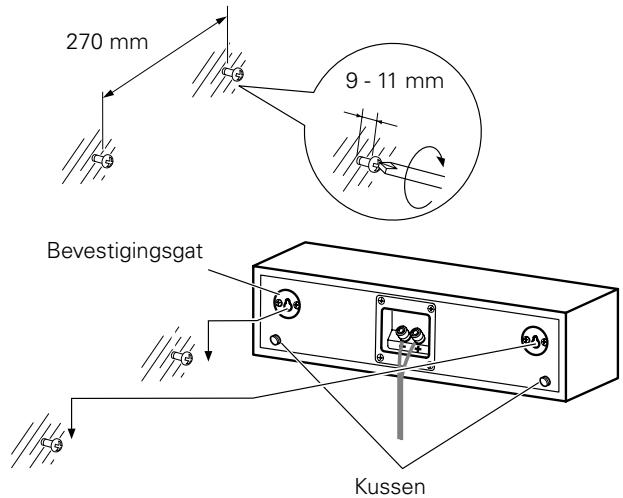

Deze luidspreker is voorzien van een bevestigingsgaatje voor wandmontage. U moet twee schroeven op de juiste afstand van elkaar in de wand doen zDat u de luidspreker aan beiden bevestigingsgaatjes kunt ophangen. Ga als volgt te werk.

Draai twee schroeven in de wand, 270 mm uit elkaar, en zorg ervoor dat ze netjes horizontal zitten. Draai beiden schroeven slechts gedeelrijk in de wand, zodat ze nog 9 tot 11 mm blijven uitsteken.
U moet de juiste schroeven voor uw wand zich aanschaffen.
2 Hang de luidspreker aan de wand door de gaten in de beugels (aan de achterkant van de luidspreker) over de in de wand gedraaide maar nog uitstekende schroeven te passen. Controller of de luidspreker goed en veilig vast zit.
- Doe de meegeleverde kussentjes twee aan twee op elkaar zodat u twee dubbele heeft, en bevestig.Deze aan de twee plekken aan de achterkant van de luidspreker zoals aangegeven. Deze dubbele kussentjes beschermen de luidspreker gegen beschadiging en voorkomen dat de trillingen van de luidspreker worden overgebracht op de wand.

Voorzorgsmaatregelen

Neem de volgende voorzorgen in acht wanner u luidspreker aan de wand monteert.

• U moet zich ervan verzekeren dat de wand in kwestie sterk genoeg is om het volledige gewicht van de luidspreker (ongeveer 3,7 kg) te können dragen.
• U要去 de juiste schroeven voor uw wand zich aanschaffen.
  U moet schroeven gebruiken die geschikt zijn voor de wand in kwestie, en lang genoeg om voldoende stevigheid te bieden.
• Als u twijfelt hoe sterk de wand in kwestie is, over wat voor schroef u moet gebruiken, of over andere zaken in verband met deze installationemethode(Int) het Beste een aannemer of andere bevoegde persoon raadplegen voor u verderGaat.

U要去hier beschreiben procedure volgen wanner u de installmenteuitvoert.

Kenwood aanvaardt geen aansprakelijkheid voor letsel of schade door luidsprekers die van een wand vallen als gevolg van een ondeugdelijke installmentie of onvoldoende stevige constructie.

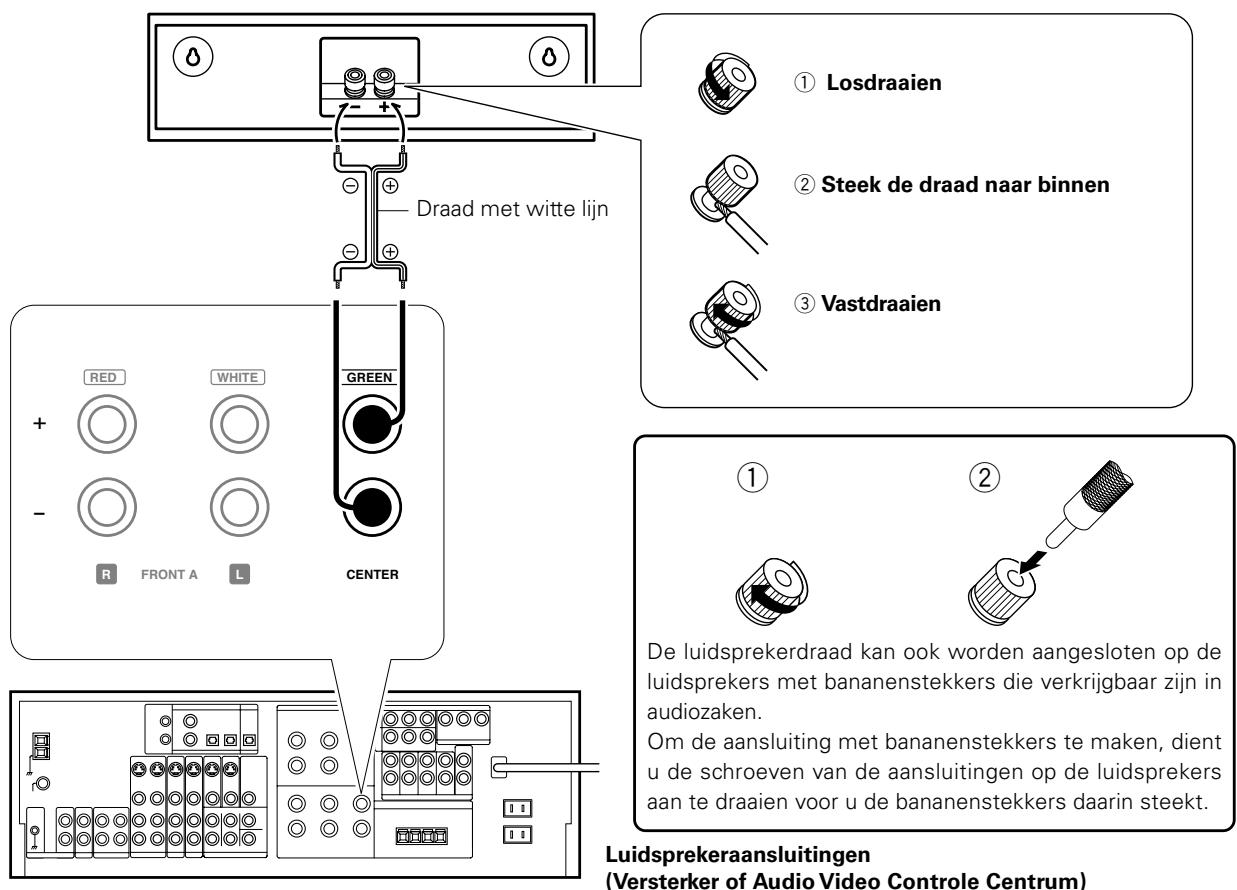

Opmerking omtrend de aansluitingen

1. Zet de versterker uit voordat u de luidspreker aansluit of losmaakt.
2. Dit luidsprekersysteme heeft een nominale impedantie van 8 Ohm. Om een veilige en betrouwbare werkking te waarborgen, moet u controlleren of uw versterker of receiver (Audio Video Controle Centrum) kan werken met luidsprekers van 8 Ohm.
   Zorg ervoor dat de (+) en (-) luidsprekerdraden geen kortsluiting konnen make.
   Keer de (+) en (-) aansluitingen in geen geval om. Omkeren van de polariteit kan leiden tot een onnatuurlijke weergave.

Opmerking omtrent de bediening

Het piek-belastbaarheid van het luidspekersystem staat vermeld in de specificaties. Om beschadiging van de luidspekers te voorkomen, mag u deleze in geen geval gebruiken met een hoger vermogen dan het opgegeven maximum.

Specificities

Systeem 4-Weg-4-Luidsprekersystem (Magnetisch afgeschermd)

Behuizing .Akoestische luchtophanging

Bezetting Woofer 80 mm Konus-type × 2

Midrange 80 mm Konus-type

Tweeter 19 mm Dome-type

Nominal impedantie 8Ω

Piek-belasthaarheid 130 W

Gevoeligheid 80 dB/W op 1 m

Frekwentiebereik 60 Hz tot 100 kHz

Opmerking:

KENWOOD volgt een politiciek van voortdurende aanpassing aan neue ontwikkelingen. Hierdoor kanne de specificaties dan ook zonder voorafgaande kennisgeving worden gewijzigd.Voor-luidspreker

Afmetingen

Breedte 420 mm
Hoopte (Alleen de behuizing van de luidspreker) ... 102 mm
Hoopte (Inclusief de voetjes) 134 mm
Diepte 136 mm

Netto gewicht 3,7 kg / stuk

Toebehoren

Luidsprekerdraad (4 m) 1
Kussen 4 (1 blad)
Voetje (lang) 2
Voetje (kort) 2
