MANUALE UTENTE CS-X70 KENWOOD

LA DICHIARAZIONE DI CONFORMITA

"CE" DI QUESTO

PRODOTTO E' DEPOSITATA PRESSO:

KENWOOD ELECTRONICS EUROPE B.V.

AMSTERDAMSEWEG 37

1422 AC UITHOORN

THE NETHERLANDS

Introduction

Ci congratuliamo per l'ottima decisione di completare il vostro impianto stereo con le casse acustiche KENWOOD. Siamo certi che tale acquisto non mancherà di offrirvi molti anni di piacevole ascolto. Prima diMETTERE in funzione le casse acustiche, vi consigliamo di leggere attendamente le seguenti istruzioni, al fine di ottenere il massimo delle prestazioni per le quali queste casse sono state studiate.

Per vostra referencia

Riportate il numero di serie, indicate sul retro dell'unità, nell'apposto spazio sulla carta di garanzia e nelle spazio qui sotto. Citate il numero del modello e di serie agli volta che virivolgete al.vostro rivenditore per informazioni o assistenza.

CS-X70Numero di series

Informazioni sullo smaltimento delle vecchie apparecchiature elettriche ed elettroniche (valido per i paesi europei che hanno adottato sistemi di raccolta separata)

I prodotti recanti il symbolo di un contentatore di spazzatura su ruote barrato non possono essere smaltiti insieme ai normali rifiuti di casa. I vecchi prodotti elettrici ed elettronici devono essere riciclati presso una apposta struttura in grado di trattare questosti prodotti e di smaltirne i loro componenti. Per conoscere dove e come recapitare tali prodotti nel luogo a voi più vicino, contattare l'apposto ufficio comunale. Un appropriato riciclo e smaltimento aiuta a conservare la natura e a prevenire effetti nocivi alla salute e all'ambiente.

Importanti norme di sicurezza

Avvertenza: Per un uso sicuro dell'apparecchio, leggete attendamente questa e istruzioni.

1. Pericolo di soffocamento - Estratta l'unità dal sacchetto in polietilene, gettatelo in modo che non possa cadere in mano a bambini. Essi potrebbero altrimenti rimanere soffocati.
2. Acqua ed umidità - Non posare contentitori contenti fluidi, ad esempio vasi di fiori, sul prodotto. Evitare inoltre di installerlo in luoghi esposti ad umidità.
3. Calore - Non installare l'unità vicino a sorgenti di calorie, ad esempio caloriferi, o in luce naturale intensa.
4. Modifiche - Non tentate di aprire o modificare l'unità, dato che ciò potrebbe causare incendi o errorsi di funzionamento.
5. Pulizia - Non usare liquidi volatili come alcohol, diluente, benzina, ecc. per pulire il prodotto. Usate solo un panno soffice ed asciutto.
6. Odori anormali - Se notatione odori anormali o fumo, spegnete l'apparecchiatura e staccate immediatamente la presa di alimentazione. Entrate subito in dato con personale technique o con il loro rivenditore.

Posizioni di installmente

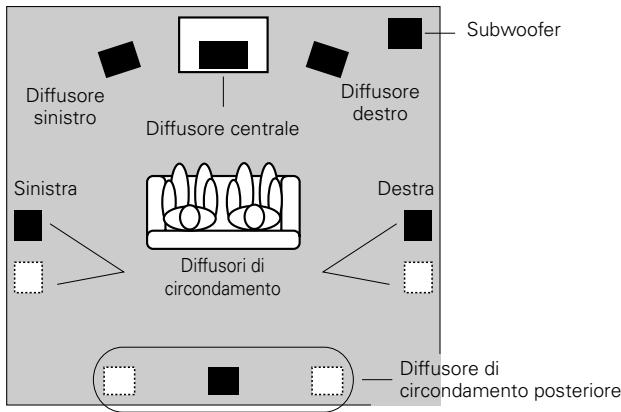

Posizionamento per un suono surround ottimale

Utilizzato quelloystemadi diffusori per ildiffusore centrale.Altri diffusori devono essere acquistati separamente.

• Porre i diffusori sinistro e destro sui due lati del teilevisore. Angolare i diffusori versus l'area di ascolto per migliorare l'effetto stereo.
• Porre il diffusore centrale al centro tra i diffusori anteriorsinistro e destro. Inclinare il diffusore in su o in giu in modochsia diretto versus l'area di ascolto.
• Le caratteristiche di riproduzione degli ultra-bassi del subwoofer sono le più ricche quandoessoviene installato in un angolo o vicino ad una parete.
• Posare i diffusori di circondamento diritti o in diagonale dietro e sulla sinistra o destra della posizione di ascolto.
• Porre il diffusore di circondamento posteriore dietro la posizione di ascolto alla stesa altezza dei diffusori di circondamento sinistro e destro.

Uso del diffusore vicino ad un tevisore

Questo diffusore centrale possiede una schermatura magnetica e può essere venire installato vicino ad un tevisore. Tenere tuttavia presente che collegando il tevisore troppo vicino ad un tubo a raggi catodici può a volte produrre aberrazioni del colore dell'immagine. In tal caso, accendere il tevisore e controllare se il colore è normale. Se fosse anormale, spegnere il tevisore per circa 15 o 30 minuti e riaccelenderlo, controllingl'immagine. Questo permette al circuito di smagnetizzazione di compensare il Campo magnetico creato dal diffusore. Se la distorsione non viene eliminata, allontanare il diffusore dal tevisore.

Installare il diffusore sul pavimento, su di uno scaffale o su di un'altra superficie stabile. Tenere presente che il diffusore non è fisso al suoosto e si deve fare attenzione a non rovesciarlo.

Installazione in orizzontale

• Collegare quattro cuscini alla base del diffusore, uno per angolo. Questi cuscini evitano lo slittamento del diffusore, altre a smorzare le vibrazioni.

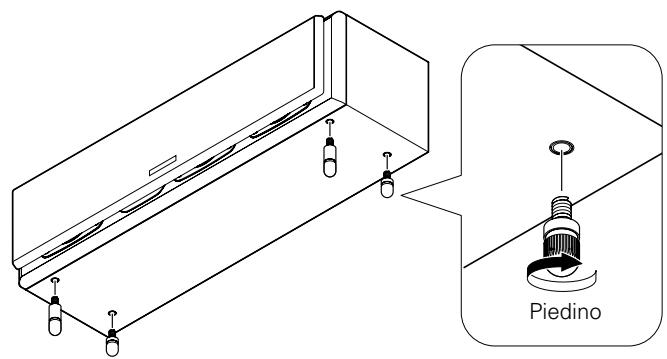

Installazione inclinata

Questi diffusori possono venire installati con un'angolazione in su o in giù di circa 10 gradi. Questo può venire fatto applicando due piedini di differente lunghezza in dotazione al diffusore ai fori con fillettatura del fondo.

Installazione all'insù

Installazione all'ingiu

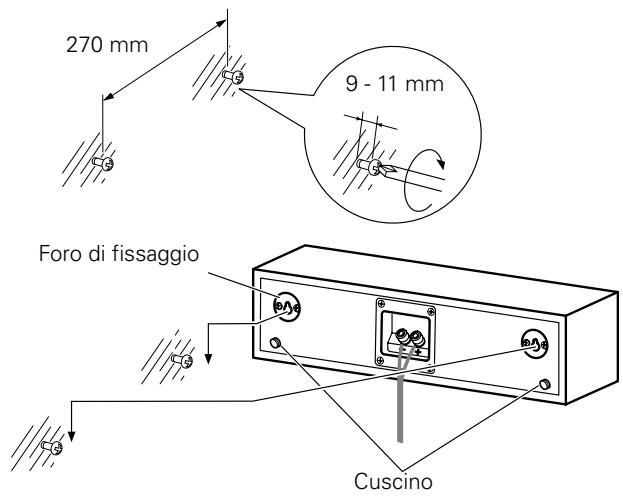

A muro

Il diffusore includono fori per fissarli ad un muro. Fissare due viti sul muro alla distance appropriata, in modo che il diffusore possa essere fissato con entrambi i fori. Procedere nel modo seguente.

Fissare due viti sulla parete a 270 mm una dall'altra, assicurandosi che le viti siano sulla stessa linea orizzontale. Avvitarle solo parzialmente, in modo che spor-gano per 9 - 11 mm alla parete.

Le viti a muro vanno acquistate separatamente.

Fissare il diffusore ponendo i fori di fissaggio (sulla parte posteriore del diffusore) sulla parte sporgente delle viti. Verificare che il diffusore sia ben anticorato in sede.

• Applicare ciascuna coppia di cuscinetti forniti in dotazione per ottenere due set di cuscini ed applicare alle due posizioni indicate sul retro del diffusore. Questi set proteggono il corpo del difusore dai danni ed evitano che le vibrazioni del corpo del diffusore vengano trasmedesse alla parete.

Precauzioni

Per installare il diffusore su di un muro, prendere le seguenti precauzioni.

• Assicurarsi che la parete si sufficientemente resistente per sostenere l'intero peso del diffusore (circa 3,7 kg).
  Le viti a muro vanno acquistate separatamente.
• Assicurarsi di utilizzare le viti appropriate per il muro che si sta utilizzato e che queste siano lunghe abbastanza per fornire resistenza sufficiente.
• Se non si è sicuri della resistenza del muro, del tipo di viti da utilizzato o di altre questioni sul tipo di installmente, si prega di consultare un technician o另一a persona qualificata prima di procedere.

Assicurarsi di seguire la procedura qui indica durante l'installazione. La Kenwood non può assumersi responsabilità per lesioni o danni che possono verificarsi se un diffusore cade alla parete in consequence di un'installazione non corretta o di resistenza insufficiente.

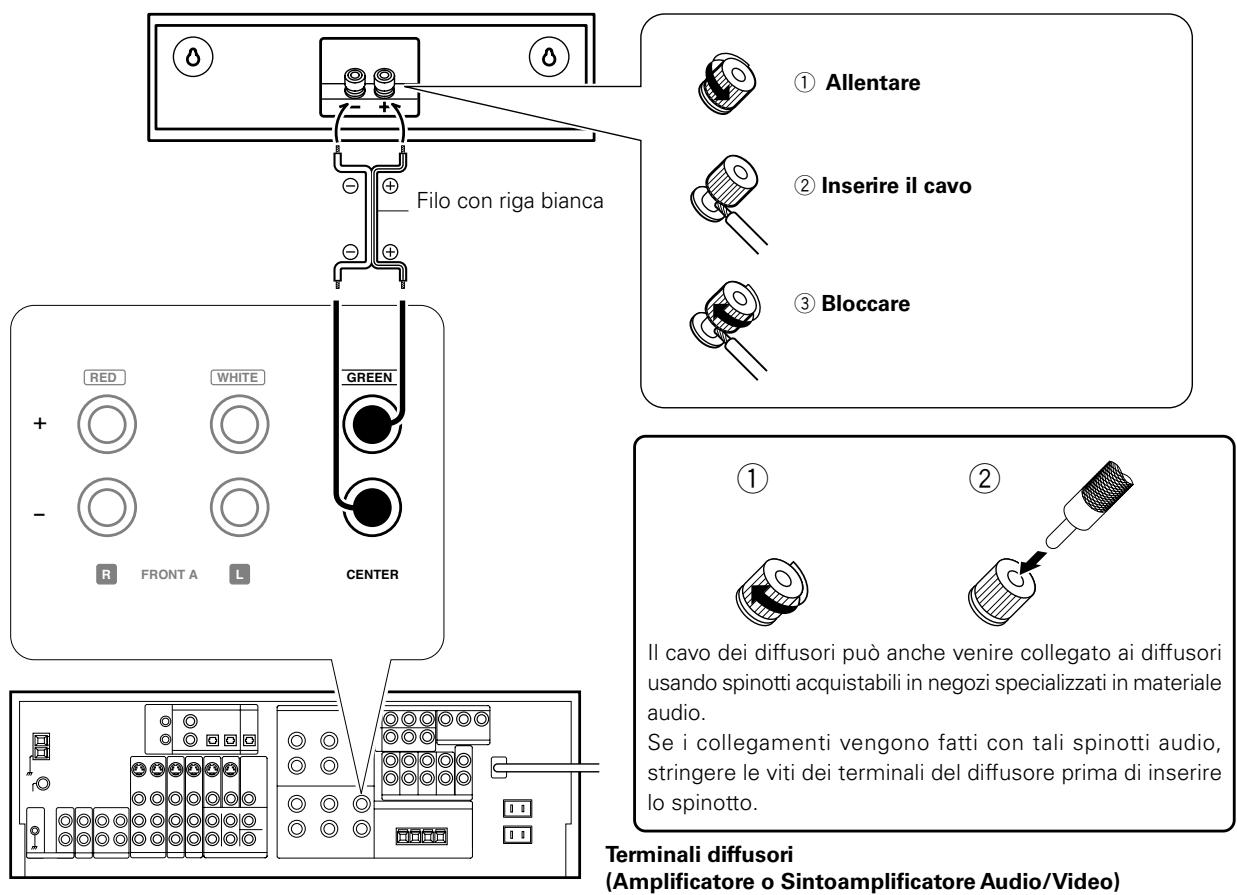

Note sui collegamenti

1. Prima di collegare o scollegare il diffusore, spegnere sempre l'amplificatore.
2. Questo diffusore ha un'impedenza nominale di 8 ohm. Perché funzioni bene, assicurarsi che il proprio amplificatore o ricevitore (sintoamplificatore audio/video) sia in grado di funzionare con diffusori da 8 ohm.
   Non mettere mai in corto i conduttori (+) e (-) dei cavi dei diffusori.
   Non invertire i collegamenti (+) e (-). L'inversione delle polarità può essere produire sonorità anormali.

Note sull'uso

La potenza d'ingresso di picco delsystema viene date nei dati tecnici. Per evitare danni ai diffusori, non pilotarli a livelli di potenza superiori al loro limite massimo.

Dati tecnici

Sistema ....4 vie 4 altoparlanti (Schermati Magnesticamente)

Cassa A sospensione pneumatica acustica

Altoparlante

Woofer 80 mm Tipo a cono × 2

Midrange 80 mm Tipo a cono

Tweeter 19 mm Tipo a cupola

Impedenza nominale 8Ω

Potenza d'ingresso di picco 130 W

Sensibilità 80 dB/W ad 1 m

Risposta in frequenza Da 60 Hz a 100 kHz

Dimensioni

Larghezza 420 mm
Altezza (Solo diffusore) 102 mm
Altezza (Diffusore e piedini) 134 mm
Profondita 136 mm

Pesonetto 3,7 kg / pezzo

Accessori

Cavo del diffusore (4 m) 1

Cuscino 4 (1 foglio)

Piedino (lungo) 2

Piedino (certo) 2

Nota:

La KENWOOD perseguè una politica di continuo sviluppoattraverso la ricerca. Per esta ragione i dati tecnici sono soggetti a modifiche nella preavviso.
