BEDIENUNGSANLEITUNG CS-X70 KENWOOD

BEDIENUNGSCANLEITUNG

LUIDSPREKERSYSTEM

GEBRUIKSAANWIJZING

SISTEMA DIFFUSORI

ISTRUZIONI PER L'USO

SISTEMA DE ALTAVOCES

Wir danken Ihnen für den Kauf dieser Laufsprechers der einen wichtigen Teil His res Hi-Fi-Systems darstellt. KENWOOD ist davon überzeugt, daß Ihnen dieser Laufsprecher über lange Jahre einen sehr zufriedenstellenden Hörgenslu bieten wird.itte lessen Sie diese Anleitung sorgfältig durch. Sie hilft Ihnen damit, die vorgesehenen optimalen Leistungswerte des Laufsprechers zu erreichen.

Seriennummer

Tragen Sie die Seriennummer, die sich an der Rückseite des Gerätes befindet, in die Garantiekarte und unter ein. Geben Sie das Modell und die Seriennummer immer an, wenn Sie sich für Rückfragen oder Reparaturen an ihren Fachhändler wenden.

CS-X70 Seriennummer

Entsorgung von bebrauchten elektrischen und elektronischen Geräten (anzuwenden in den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem für solche Geräte)

Das Symbol (durchgestrichene Mülltonne) auf dem Produkt oder seiner Verpackung weist daraufhin, dass diesen Produkt nicht als normaler Haushaltsabfall behandelt werden darf, sondern an einer Annahmestelle für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch ihren Beitrag zur korrekten Entsorgung these Produkte schützen Sie die Umwelt und die Gesundheit ihrer Mitmenschen. Unsachgemäß oder falsche Entsorgungsgefährden Umwelt und Gesundheit. Weitere Informationen über das Recycling这些东西 Produktes erhalten Sie von ihrer Gemeinde oder den communalen Entsorgungsbetrieben.

Wichtige Sicherheitshinweise

Achtung: Lesen Sie diesen Abschnitt sorgfältig durch, um einen sicheren Betrieb zu gewährleisten.

1. Erstickungsgefahr - Nach der Entnahme der Lautspeicher aus dem Polyäthylenbeutel muß dieser für Kinder unerreichbar in den Müll getan werden. Wenn Kinder mit dem Beutel spiel, besteht Erstickungsgefahr.
2. Wasser und Feuchtigkeit - Die Laufsprecher nicht an Stellen einbauen, wo sie Wasser oder Feuchtigkeit ausgesetzt werden.
3. Wärme - Das Gerät nicht in der Höhe einer Wärmequelle, z.B. einer Hezung, oder unter direkter Sonnenbestrahlung aufstellen.
4. Veränderungen - Niemals versuchen, die Lautsprecher zu öffnen oder zu verändern, weil dadurch Feuergefahr und Fehlfunktionen hervorgerufen werden können.
5. Reinigung – Zum Reinigen des Gehäuses keine flüchtigen Lösungsmittel wie Alkohol, Farbverdūnner, Benzin usw. verwenden. Ein sauberes, trockenes Tuch genutzt.
6. Ungewöhnliche Gerüche – Wenn ungewöhnliche Gerüche oder Rauch auftreten, sondern die Spanningsversorgung ausschalten und das Netzkabel aus der Steckdoseziehen. Wenden Sie sich an ihren Fachhändler oder an eine Kundendienstelle.

Installationspositionen

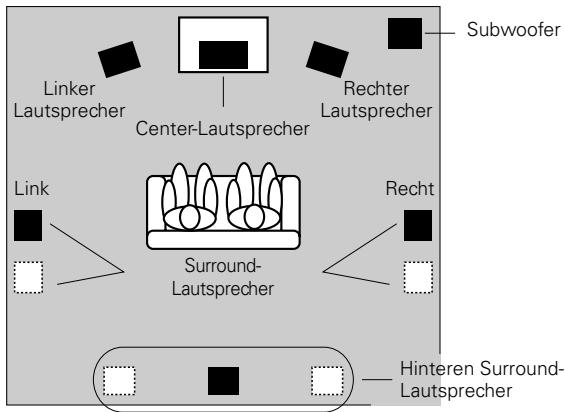

Aufstellung fur optimalen Surround-Sound

Verwenden Sie diesen Laufsprechersystem als CenterLaufsprecher. Andere Laufsprecher müssen Sie separate kaufen.

• Stellen Sie den linken und rechten Laufsprecher zu beiden Seiten Ihr's Fernsehgerätes auf. Richten Sie die Laufsprecher auf die Hörposition aus, um den Stereo-Effekt zu betonen.
• Stellen Sie den Center-Lautsprecher auf die Mitte zwischen die vorderen linken und rechten Laufsprecher. Neigen Sie den Laufsprecher so nach oben oder unter, dass er direkt auf die Hörposition zeigt.
  Die Reproduktionseigenschaften der tiefen Basse durch den Subwoofer sind am besten, wenn der Subwoofer in einer Ecke oder in der Nähe einer Wand aufgestellt wird.
• Ordnen Sie die Surround-Laufsprecher gerade oder diagonal hinter der Hörposition aan der linken und rechten Seite an.
• Den hinteren Surround-Laatsprecher hinter der Hörposition und auf der gleichen Höhe wie die rechten und linken Surround-Laatsprecher positionieren.

Über die Verwendung eines Laufsprechers in der Nähe eines Fernsehgerätes

Dieser Center-Lautsprecher ist mit magnetischer Abschirmung ausgerüstet undarfaher auch in unmittelbarer Nane eines Fernseheratesinstalliert werden. Achten Sie jedoch darauf, dass bei zu naher Aufstellung des Lautsprechers an einem Fernseher mit Kathodenstrahlrohre, in manchen Fällen Probleme hinsichtlich von Verzerrungen bei dem Farbempfang auftreten konnen. In einem solchen Fall müssen Sie dahern den TV einschalten und auf normale Farbreproduktion uberprüfen. Falls Farbverzerrungen festgestellt werden, schalten Sie den Fernseher fur 15 bis 30 Minuten aus; danach müssen Sie den TV wieder einschalten und erneut auf Farbverzerrungen kontrollieren. (Dadurch wird es dem Entmagnetisierungsschaltkreis des Fernsehers ermöglich, eine Kompensation fur das Magnetfeld des Lautsprechers vorzunehmen. Falls auch danach noch Verzerrungenvorhandensind, stellen Sie den Lautspreher weiter entfern't von dem TV auf.

Auf dem Fußboden oder im Regal

Legen Sie den Lautsprecher auf dem Boden oder einer anderen horizontalen und stabilen Fläche ab. Denken Sie immer daran, dass der Lautsprecher nicht befestigt ist, und让他们 Sie Vorsicht walten, damit sie den Lautsprecher nicht umwerfen.

Horizontal Installation

• Bringen Sie die vier Kissen an der Unterseite des Laufsprechers an, undzar eines in jeder Ecke. These Kissen verhindern, daß der Laufsprecher verrutscht und dampfen außer dem seine Schwingungen.

Geneigte Installation

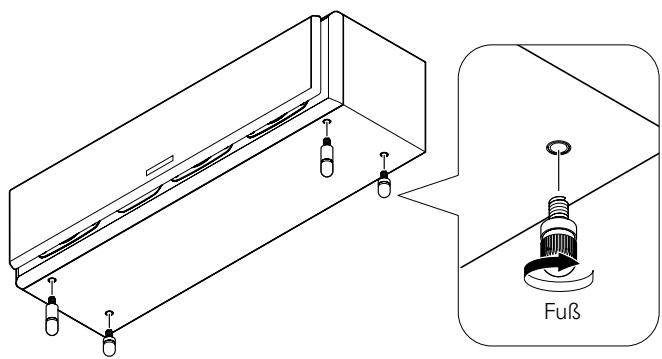

Sie dürfen these Lautsprechersystem mit eine nach oben oder unter gerichteteten Neigungswinkel von bis zu etwaa 10 Grad installieren. Dies lassst sich verwirklichen, indem Sie die beiden zum Liferumfaang gehorenden Füsepaare mit entsprechlicher Lange an den Schraubenbohrungen an der Unterseite des Lautsprechers anbringen.

Installation mit nach obeen gerichteten Neigungswinkel

Installation mit nach unten gerichteten Neigungswinkel

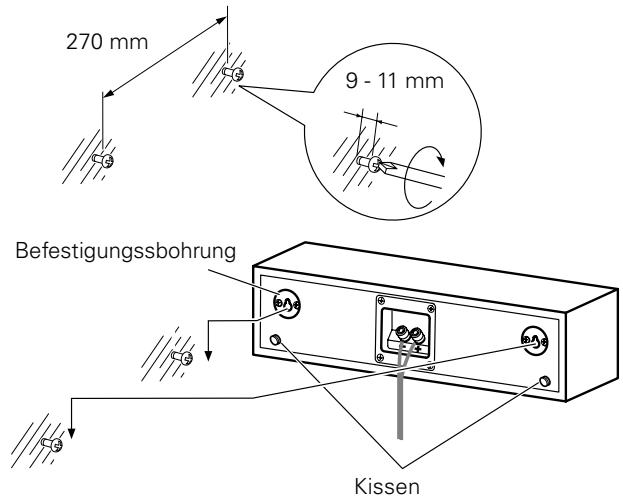

Wandmontage

Dier Laatsprecher ist mit Befestigungsböhungen für die Wandmontage ausgestattet. Sie müssen zwei Schrauben mit richtig Abstand in die Wand einschrauben, so dass Sie den Laatsprecher auf beiden Befestigungsböhungen aufhängen können. Gehen Sie wie folgt vor.

7 Schrauben Sie zwei Schrauben im Abstand von 270 mm in die Wand, und achten Sie darauf, dass die Schrauben horizontal in genau gleicher Höhe liegen. Drehen Sie die Schrauben nicht ganz hinein, so dass sie etwa 9 bis 11 mm aus der Wand herself raagen.
Die Wandschrauben müssen Sie sich selbst besorgen.
Hängen Sie den Laufsprecher an beiden Montageöffnungen (hinten am Laufsprechtergehäuse) an den überstehenden Köpfen der Schrauben auf. Achten Sie daraufuf, dass der Laufsprecher sicheer und fest von den Schrauben gehalten wird.
- Setzen Sie jedem Paar der mitgelieferten Kissen zusammen, um zwei Sätze von Kissenstapeln zu bilden, und bringen Sie diese an den zwei dargestellen Positionen an der Rückseite des Laufsprechers an. Diese Stapel schützen das Laufsprechergehäuse vor Beschädigung und verhindern eine Übertragung der Vibrationen des Laufsprechergehäuses an die Wand.

Vorsichtsmaßnahmen

Bitte beachten Sie die folgenden Vorsichtsmaßregeln, wenn Sie den Lautspecher an einer Wand anbringen.

• Achten Sie daraufuf, dass die Wand stark genug ist, das Gewicht der Laufsprecher zu tragen (etwa 3,7 kg).
  Die Wandschrauben müssen Sie sich selbst besorgen.
• Benutzen Sie nur solche Schrauben und Düb, die sich für die betreffende Wand eignen, und achten Sie auch auf ausreichende Länge, damit die Lautsprecher sicher gehalten werden.
• Wenn Sie sich über die eben genommen Punkte nicht im Klaren sein sollenen, oder zusätzliche Fragen zur Installation haben, wenden Sie sich an einen Vertragspartner oder andere qualifizierte Fachleute, bevor Sie die Montage vornehmen.

Halten Sie unbedingt die hier angegebenen Schritte ein, wenn Sie die Installation durchführren. Kenwood übernimmt keine Verantwortung für Schäden oder Verletzungen, die durch herabfallende Laatsprecher von nicht tragfähigen Wänden oder durch fehlerhafte Installation verursacht werden.

Hinweise zu den Anschlüssen

1. Vor Anschluß oder Abtrennung des Laufsprechers muß der Verständer ausgeschelt sein.
2. Die Nennimpedanz these Laufsprechersystems betragt 8 Ohm. Um sicheren und zuverlssigen Betrieb zu gewährleisten, stellen Sie safer, dass Ihr Veränder oder Heimkino-Receiver kompatibel mit 8-Ohm-Laufsprechem ist.
   Schlieben Sie niemals die (+) und (-) Leiter das Lautsprecherkabels kurz.
3. Achten Sie beim Anschlieben auf richtige (+) und (-) Polarität. Umgekehrte Polarität kann zu unnaturlichem Klang führen.

① Losen

② Kabelader einführen

③ Sichern

①

Sie können den Laufsprecherkabel an den Laufsprecher auch unter Verwendung von Bananensteckdern anschließen, die Sie im Audio-Fachhandel erstehen können.

Bei Verwendung von Bananensteckern müssen vor dem Einsatzber der Bananenstecker die Schrauben der Laatsprecherklemen festgezogen werden.

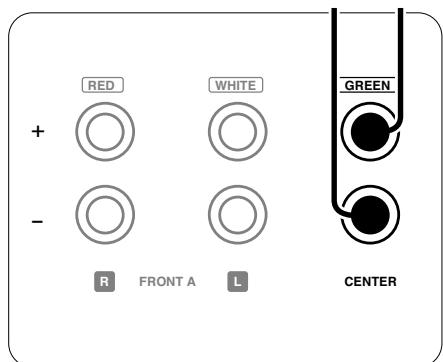

Lautsprecher-Anschlüsse

(Verträker oder Heimkino-Receiver)

Hinweise zum Betrieb

Die Spitzen-Eingangsleistung der Laufsprecher ist in den Technische Daten angegeben. Um eine Beschädigung des Laufsprechers zu vermeiden, betreiben Sie den Laufsprecher niemals mit einem Leistungspegel, der den zuzlässigen Grenzwert übersteigt.

Technische Daten

System 4-Weg-4-Lautsprechersystem

(Magnetisch abgeschirmtes)

Gehäuse Akustischer Entdämpfung

Lautsprecher

Tieftoner Konus-Typ, 80~mm× 2

Mitteltoner Konus-Typ, 80 mm

Hochtöner . Kalotten-Typ, 19 mm

Nennimpedanz 8Ω

Spitzen-Eingangsleistung 130W

Empfindlichkeit 80 dB/W bei 1 m

Frequenzgang 60 Hz bis 100 kHz

Abmessungen

Breite 420 mm
Höhe (Nur Laustspreehergehause) 102 mm
Höhe (Einschließlich Füsse) 134 mm
Tiefe 136 mm

Nettogewicht je 3,7 kg

Zubehör

Lautsprecherkabel (4 m) 1
Kissen 4 (1 Blatt)
Fuß (lang) 2
Fuß (kurz) 2

Hinweis:

Im Sinne ständiger Verbesserung aller Erzeugnisse von KENWOOD gehalten wir uns Änderungen im Design und den technischen Daten ohne vorhergehende Bekanntgabe vor.
