MODE D'EMPLOI VC 35 L MC Flex KARCHER

Lire ces notice originale avant la première utilisation de votre appa-

reil, se comporter selon ce qu'elles requièrent et les conserver pour une utilisation ultérieure ou pour le propriétaire futur.

• Avant la première mise en service, vous devez impérativement avoir lu les consignes de sécurité N° 5.956-249 !
• En cas de non-respect des instructions de service et des consignes de sécurité, l'appareil risque de subir des dommages matériel et l'utilisateur ainsi que toute tierce personne sont exposés à des dangers potentiels.
• Contactez immédiatement le revendeur en cas d'avarie de transport.

Table des matières

Protection de l'environnement	FR - 1
Symboles utilisés dans le mode d'emploi	FR -	1
Utilisation conforme FR - 2
Éléments de l'appareil FR - 2
Symboles sur l'appareil FR - 2
Consignes de sécurité FR - 2
Mise en service FR - 3
Utilisation FR - 4
Transport FR - 5
Entreposage FR - 5
Entretien et maintenance FR - 5
Assistance en cas de panne	FR -	6
Mise au rebut	FR -	7
Garantie	FR -	7
Accessoires et pièces de re-change	FR -	7
Déclaration CE	FR -	8
Caractéristiques techniques	FR -	9

Protection de l'environnement

	Les matériaux constitutifs de l'emballage sont recyclables. Ne pas jeter les emballages dans les ordures ménagères, mais les remettre à un système de recyclage.
	Les appareils usés contiennent des matériaux précieux recyclables lesquels doivent être apportés à un système de recyclage. Il est interdit de jeter les batteries, l'huile et les substances similaires dans l'environnement. Pour cette raison, utiliser des systèmes de collecte adéquats afin d'éliminer les appareils hors d'usage.

Symboles utilisés dans le mode d'emploi

⚠️Danger

Pour un danger immédiat qui peut avoir pour conséquence la mort ou des blessures corporelles graves.

⚠ Avertissement

Pour une situation potentiellement dangereuse qui peut avoir pour conséquence des blessures corporelles graves ou la mort.

Attention

Pour une situation potentiellement dangereuse qui peut avoir pour conséquence des blessures légères ou des dommages matériels.

Utilisation conforme

⚠ Avertissement

L'appareil convient à l'aspiration de poussières sèches, ininflammables, nocives pour la santé sur des machines et appareils ; classe de poussière L selon EN 60 335–2–69 : Restriction : il est interdit d'aspirer des substances cancérigènes.

• Cet aapirateur est destiné au nettoyage à sec et au nettoyage par voie humide des sol et murs.
• Cet appareil convient à un usage industriel, par exemple dans le cadre d'hôtels, d'écoles, d'hôpitaux, d'usines, de magasins, de bureaux et d'agences de location.

Éléments de l'appareil

1 Electrodes
2 Poignée
3 Flexible d'aspiration
4 Verrouillage de la tête d'aspiration
5 Roue
6 Témoin de contrôle
7 Consoles d'apiration
8 Galet de direction
9 Récipient collecteur
10 Buse pour sol
11 Prise de courant
12 Tête d'aspiration
13 Tuyau d'aspiration
14 Interrupteur principal
15 Couvercle filtre
16 Poignée de transport
17 Poussoir pour le nettoyage du filtre
18 Crochet de câble
19 Câble d'alimentation
20 Coude
21 Support pour buse de sol
22 Support pour buse à joint
23 Support pour tubes d'aspiration
24 Plaque signalétique
25 Filtre plat de plis
26 Filtre d'air évacué
27 Nettoyage du filtre

Symboles sur l'appareil

AVERTISSEMENT : Cet appareil contient des poussières nocives pour la santé. Le vidage et la maintenance, y compris le retrait du sac à poussière, ne doivent être faits que par des personnes expertes, portant l'équipement de protection personnel approprié. Ne pas enclencher avant que l'intégralité du système de filtre ne soit installée.

Filtre plat de plis

Sachet filtre en tissu non tissé

Remarque : les références de pièces de rechange sont indiquées en annexe.

Consignes de sécurité

Avertissement

- Si l'air évacué est renvoyé dans la pièce, le taux de renouvellement d'air L dans la pièce doit être suffisant. Pour respecter les valeurs limites exigées, le débit volumétrique réintroduit doit représenter au maximum 50% du débit volumétrique d'air frais (Volume espace V_R x taux de renouvellement de l'air L_W ). Le suivant est valable sans mesures particulières de ventilation : L_W = 1h^-1 .

- Seul du personnel formé est habilité à opérer l'appareil et les substances pour lesquels il doit être utilisé, y compris le comportement sûr d'élimination du matériau aspiré.

- Cet appareil contient des poussières nocives pour la santé. Les opérations de vidange et de maintenance, y compris l'élimination du collecteur de poussières, ne doivent être effectuées que

par des spécialistes portant un équipement de protection approprié.

• Ne jamais utiliser l'appareil sans le système complet de filtration.
• Respecter les dispositions de sécurité applicables qui concernent les matériaux à traiter.

Mise en service

2 modes de service sont possibles avec l'appareil :

1 Fonctionnement comme aspirateur industriel (prise pas occupée)
2 Fonctionnement comme dépoussièreur (prise occupée)
→ Raccorder le tuyau d'aspiration et selon le mode de service, l'équiper d'une buse d'aspiration ou bien le raccorder à l'appareil formant des poussières.

⚠ Avertissement

Ne pas aspirer sans élément filtrant, sous peine d'endommager le moteur d'aspiration et de mettre la santé en danger par émission accrue de poussière fine

Système antistatique

Les charges statiques sont évacuées par les embouts de raccordement reliés à la terre. La formation d'étincelles et les chocs électriques sont ainsi évités en cas d'utilisation des accessoires à conductibilité électrique faisant partie de la fourniture.

Aspiration de poussières

- L'appareil est équipé d'un sac filtrant en toile glissière de fermeture, référence 329 630 (5 pièces).

Remarque :Cet appareil permet d'aspirer tous les types de poussières jusqu'à la classe de poussières L. L'utilisation d'un sac collecteur de poussières (référence voir systèmes de filtrage) est imposée par la loi.

Remarque : L'appareil convient à une utilisation en tant qu'aspirateur industriel pour l'aspiration et le dépoussiérage à différents endroits, de poussières sèches, ininflammables avec une concentration maximale supérieure ou égale à 1 mg/m³.

Attention

Le filtre à plis plats ne doit jamais être retiré durant l'aspiration.

- Pour l'aspiration de poussières fines, il faut utiliser en plus un sac filtrant en toile.

Mise en place du sac filtrant en toile Illustration A

→ Déverrouiller et retirer la tête d'aspiration.
→ Enfiler le sac en toile.
→ Positionner la tête d'aspiration et la ver-rouiller.

Aspiration humide

Avertissement

Pour l'aspiration de liquide, il est interdit d'aspirer des poussières nocives pour la santé.

Montage des lèvres en caoutchouc Illustration B

→ Démonter les bandes de brosse
→ Monter les lèvres en caoutchouc.

Remarque : la face structurée des lèvres en caoutchouc doit être dirigée vers l'extérieur.

Enlever le sac filtrant en toile Illustration C

→ Déverrouiller et retirer la tête d'aspiration.
→ Sortir le sac filtrant en toile par l'arrière.
→ Tirer la glissière de fermeture vers le haut et bien fermer le sac filtrant en toile lors de son retrait.
→ Eliminer le sac filtrant en toile selon les dispositions légales.
→ Positionner la tête d'aspiration et la ver-rouiller.
– Lors de l'aspiration de saletés humides, il faut toujours retirer le sac filtrant en toile.

Généralités

Attention

Le filtre à plis plats ne doit jamais être retiré durant l'aspiration.

- Pour l'aspiration de saletés humides avec le suceur plat ou le petit suceur, ou bien si l'aspiration consiste surtout à aspirer de l'eau d'un réservoir, il est re-

commandé de désactiver la fonction "Nettoyage du filtre".

– L'appareil se met automatiquement hors marche lorsque le niveau de liquide maxi est atteint.

- En cas de liquides non conducteurs (par exemple émulsion de perçage, huiles et graisses), l'appareil n'est pas mis hors marche lorsque le réservoir est plein. Le niveau de remplissage doit être contrôlé en permanence et le réservoir doit être vidé à temps.

- À la fin de l'aspiration humide : nettoyer le filtre à plis plats en même temps que le filtre. Nettoyer les électrodes avec une brosse. Nettoyer le réservoir avec un chiffon humide et le sécher.

Clip de fixation

Illustration D

Le flexible d'aspiration est doté d'un système à clip. Il est possible de raccorder tous les accessoires C-35/C-DN-35.

Utilisation

Mettre l'appareil en marche

→ Brancher la fiche secteur.
→ Mettre l'appareil en service au niveau de l'interrupteur principal.

Travailler avec des outils électriques

⚠️Danger

Risque de blessure et d'endommagement ! La prise n'est destinée qu'au raccord direct d'outils électriques sur l'aspirateur. Toute autre utilisation de la prise est interdite.

→ Brancher la fiche de secteur de l'outil électrique sur l'aspirateur.
→ Mettre l'appareil en service au niveau de l'interrupteur principal.

Le témoin de contrôle s'allume, l'aspirateur se trouve en mode veille.

Remarque :l'aspirateur est automatiquement mis en marche et hors marche avec l'outil électrique.

Remarque :l'aspirateur a une temporisation de démarrage d'au maximum 0,5 secondes et un temps de marche par inertie d'au maximum 15 secondes.

Remarque : Pour les données de branchement des outils électriques, voir les caractéristiques techniques.

Illustration E

Illustration F

→ Utiliser le manchon de jonction approprié ou adapter le manchon universel au raccordement de l'outil électrique.

Illustration G

→ Retirer le coude figurant sur le tuyau d'aspiration.
→ Monter le manchon de jonction ou le manchon universel sur le flexible d'aspiration.

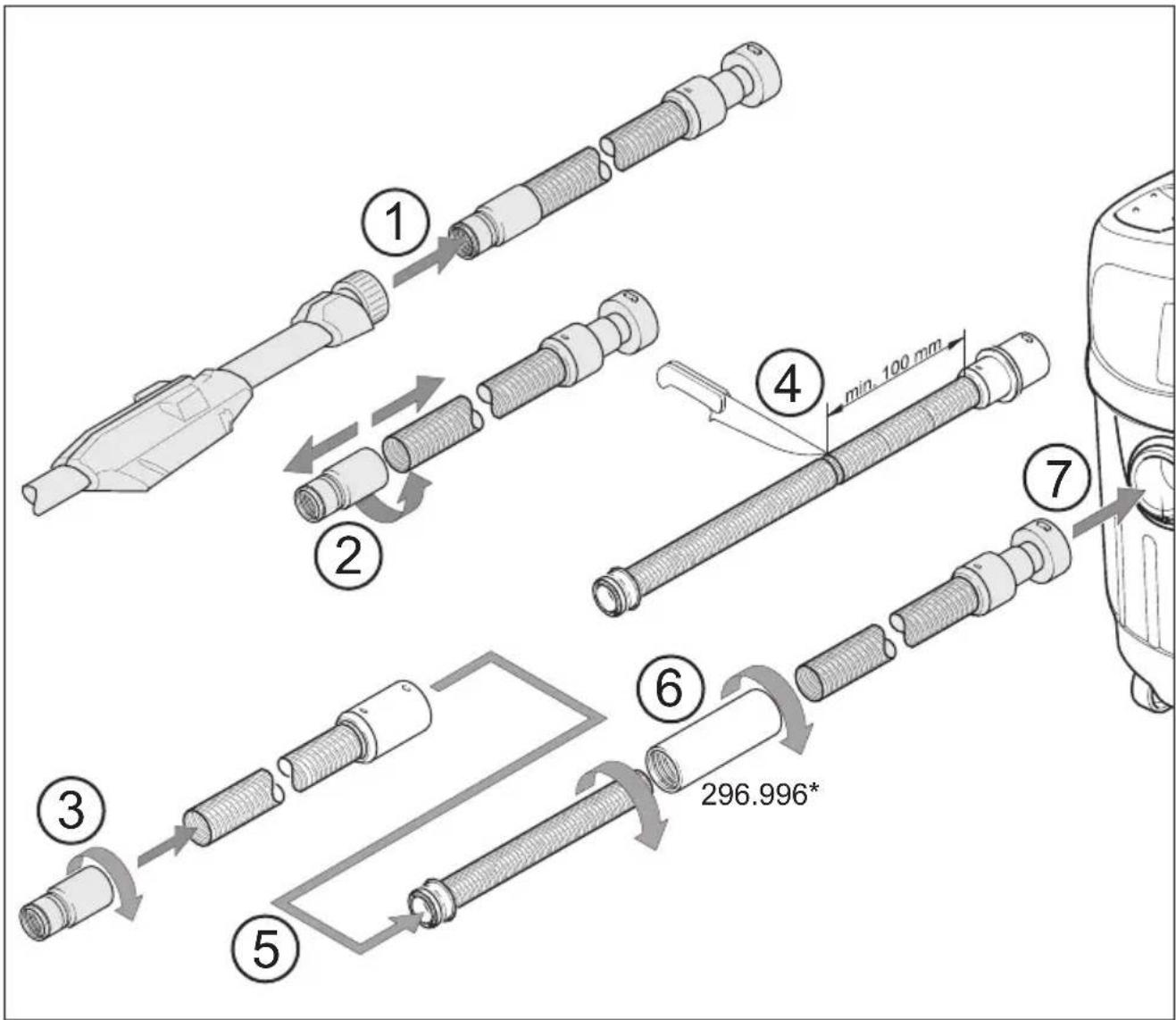

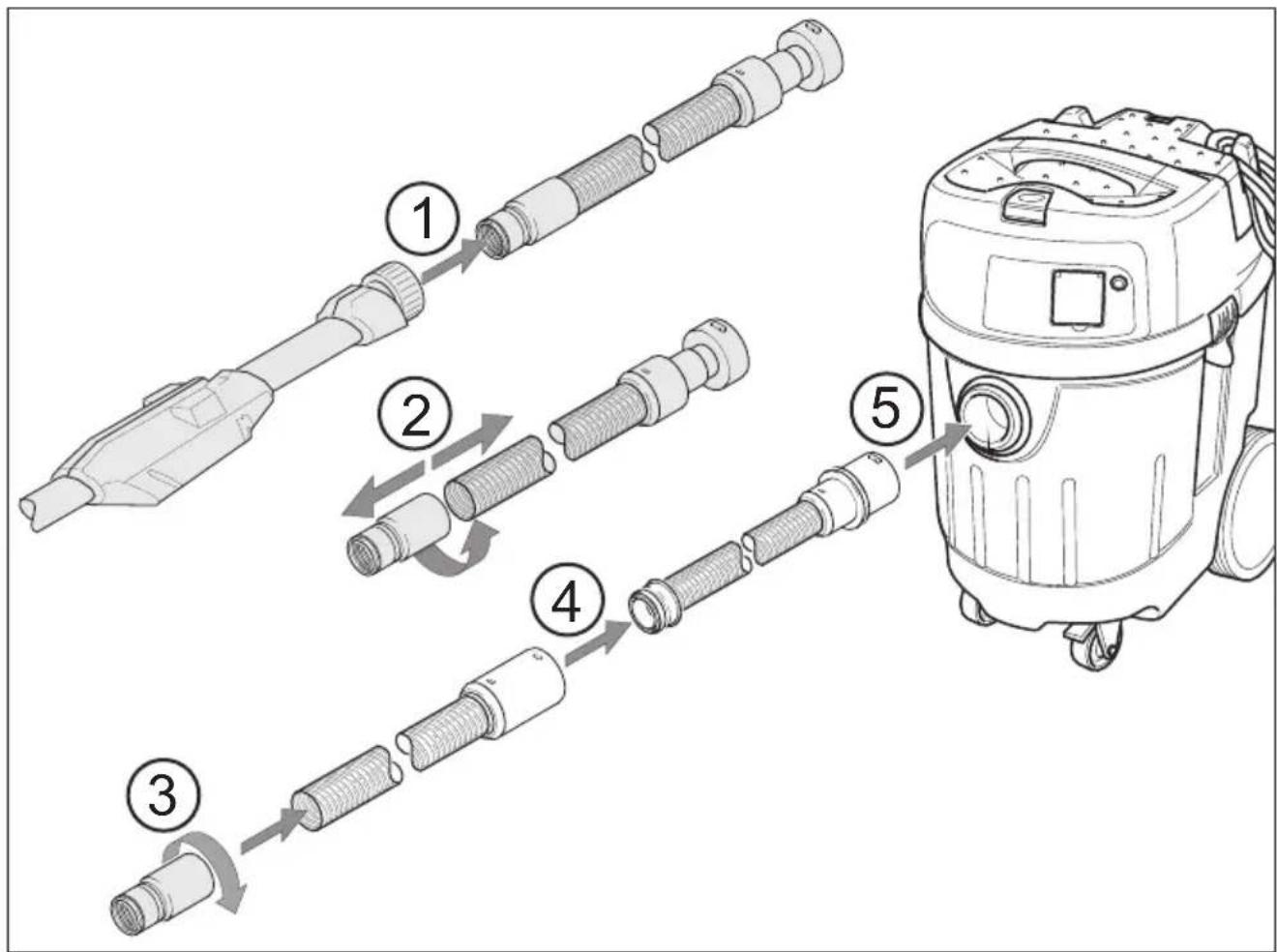

Illustration H

→ Raccorder le manchon de jonction à l'outil électrique.

Nettoyage du filtre

Remarque : un actionnement du nettoyage du filtre toutes les 5 à 10 minutes augmente la durée de vie du filtre à plis plats.

- Mettre le nettoyage du filtre hors service :

→ Pousser le poussoir.
- Mettre le nettoyage du filtre en service :
→ Pousser le poussoir vers le bas.

Illustration 1

→ Maintenir la touche appuyée pendant plusieurs secondes sur la poignée, le nettoyage de filtre étant enclenché. Le filtre à plis plats est automatiquement nettoyé par un courant d'air (bruit de pulsation).

Mise hors service de l'appareil

→ Nettoyage de filtre : actionner plusieurs fois le bouton sur la poignée, pendant que le nettoyage du filtre est activé.
→ Mettre l'appareil hors service au niveau de l'interrupteur principal.
→ Retirer le connecteur de la prise.

Après chaque mise en service

→ Vider le réservoir.
→ Nettoyer la partie intérieure et extérieure de l'appareil en l'aspirant et en l'es-suyant avec un chiffon humide.

Ranger l'appareil

→ Enrouler le câble d'alimentation autour de l'attache-câbles.
→ Entreposer l'appareil dans un endroit sec et le sécuriser contre toute utilisation non autorisée.

Transport

Attention

Risque de blessure et d'endommagement! Respecter le poids de l'appareil lors du transport.

→ Retirer le tube d'aspiration avec la buse de sol du support. Pour transporter l'appareil, le saisir au niveau de la poitnée et du tube d'aspiration.
→ Sécuriser l'appareil contre les glissements ou les basculements selon les directives en vigueur lors du transport dans des véhicules.

Entreposage

Attention

Risque de blessure et d'endommagement ! Prendre en compte le poids de l'appareil à l'entreposage.

Cet appareil doit uniquement être entreposé en intérieur.

Entretien et maintenance

⚠️Danger

Avant d'effectuer tout type de travaux sur l'appareil, le mettre hors service et débrancher la fiche électrique.

Des machines destinées à éliminer les poussières sont des dispositifs de sécurité permettant d'éviter ou d'éliminer d'éventuels risques au sens de BGV A1.

- Pour la maintenance par l'utilisateur, l'appareil doit être désassemblé, net-

toyé et entretenu, dans la mesure du possible, sans que le personnel de maintenance ni d'autres personnes ne soient exposés à un danger quelconque. La décontamination avant le désassemblage fait également partie des mesures de précaution appropriées. Prendre des mesures adéquates pour assurer une ventilation forcée à filtrage local aux endroits où l'appareil est désassemblé, nettoyage de la surface de maintenance et protection appropriée du personnel.

• La partie extérieure de l'appareil doit être décontaminée par aspiration des poussières et essuyée proprement, ou traitée avec un produit d'étanchéité avant d'être sortie de la zone dangereuse. Tous les éléments de l'appareil doivent être considérés comme contaminés s'ils sont sortis de la zone dangereuse.
• Lors des travaux de maintenance et de réparation, il faut obligatoirement jeter tous les objets contaminés ne pouvant pas être nettoyés de manière satisfaisante. De tels objets doivent être évacués dans des sacs imperméables, en conformité avec les prescriptions en vigueur pour l'élimination de tels déchets.

Avertissement

Les dispositifs de sécurité permettant d'empêcher ou d'éviter des dangers doivent être entretenus régulièrement. Cela signifie qu'ils doivent être contrôlés au moins un fois par an par le fabricant ou une personne habilitée du point de vue de la sécurité technique de fonctionnement, p. ex. étanchéité de l'appareil, détérioration du filtre, fonctionnement des dispositifs de contrôle.

Attention

Risque d'endommagement ! Ne pas utiliser de produits d'entretien à base de silicone pour le nettoyage.

• Certains travaux de maintenance et de nettoyage simples peuvent être effectués par l'utilisateur.
• La surface de l'appareil et l'intérieur de la cuve devraient être nettoyés régulièrement avec un chiffon humide.

Avertissement

Danger du fait de poussière nocive. Pour les travaux d'entretien (par ex. remplacement du filtre), porter un masque respiratoire P2 ou supérieur et une tenue à usage unique.

Remplacement du filtre à plis plats

→ Ouvrir le recouvrement du filtre.
→ Extraire le filtre à plis plats.
→ Eliminer le filtre à plis plats usé dans un sac fermé étanche à la poussière, conformément aux prescriptions légales.
→ Enlever la saleté accumulée du côté de l'air filtré.
→ Insérer le nouveau filtre à plis plats.
→ Fermer le recouvrement du filtre, il faut l'entendre s'enclencher.

Remplacement du sac filtrant en toile

Illustration C

→ Déverrouiller et retirer la tête d'aspiration.
→ Sortir le sac filtrant en toile par l'arrière.
→ Tirer la glissière de fermeture vers le haut et bien fermer le sac filtrant en toile lors de son retrait.
→ Eliminer le sac filtrant en toile selon les dispositions légales.
→ Enfiler le nouveau sac filtrant en toile.
→ Positionner la tête d'aspiration et la ver-rouiller.

Remplacer le filtre d'air d'échappement

→ Ouvrir le recouvrement du filtre.
→ Remplacer le filtre d'air d'échappement.
→ Fermer le recouvrement du filtre, il faut l'entendre s'enclencher.

Nettoyage des électrodes

→ Déverrouiller et retirer la tête d'aspiration.
→ Nettoyer les électrodes avec une brosse.
→ Positionner la tête d'aspiration et la ver-rouiller.

Assistance en cas de panne

⚠️Danger

Avant d'effectuer tout type de travaux sur l'appareil, le mettre hors service et débrancher la fiche électrique.

Remarque : l'appareil doit immédiatement être mis hors marche en cas de panne (par exemple rupture de filtre). L'erreur doit être éliminée avant de remettre l'appareil en marche.

La turbine d'aspiration ne fonction- ne pas

→ Vérifier le câble, la fiche, le fusible, la prise et les électrodes.
→ Allumer l'appareil.

Turbine d'aspiration se met hors marche

→ Vider le réservoir.

Turbine d'aspiration ne se remet pas en marche après avoir vidé la cuve

→ Mettre l'appareil hors marche et attendre 5 secondes avant de le remettre en marche.
→ Nettoyer les électrodes ainsi que l'espace libre entre les électrodes à l'aide d'une brosse.

La force d'aspiration diminue

→ Retirer tout colmatage de la buse d'aspiration, du tuyau d'aspiration, du coude, de la poignée, du flexible d'aspiration ou du filtre à plis plats.
→ Remplacement du sac filtrant en toile plein.
→ Nettoyage de filtre : actionner plusieurs fois le bouton sur la poignée, pendant que le nettoyage du filtre est activé.
→ Enclencher correctement le recouvrement de filtre.
→ Remplacer le filtre à plis plats.

De la poussière s'échappe lors de l'aspiration

→ Vérifier la position de montage du filtre à plis plats.
→ Remplacer le filtre à plis plats.

Dispositif automatique de coupure (aspiration humide) ne se déclen- che pas.

→ Nettoyer les électrodes ainsi que l'espace libre entre les électrodes à l'aide d'une brosse.
→ Contrôler en permanence le niveau de remplissage en cas de liquides non conducteurs.

Le nettoyage du filtre commute en permanence

→ Desserrer la buse d'aspiration coincée ou l'extrémité du flexible.
→ Achever l'aspiration continue depuis le réservoir de liquide ou couper le système de nettoyage de filtre.
→ Retirer tout colmatage de la buse d'aspiration, du tuyau d'aspiration, du coude, de la poignée, du flexible d'aspiration ou du filtre à plis plats.
→ Remplacer le filtre à plis plats.

Le nettoyage de filtre ne fonctionne pas

→ Le flexible d'aspiration n'est pas raccordé.

Le nettoyage du filtre ne se laisse pas mettre hors service.

→ Informer le service après-vente.

Le nettoyage du filtre ne se laisse pas mettre en service.

→ Informer le service après-vente.

Mise au rebut

Lorsqu'il n'est plus utilisé, l'appareil doit être éliminé conformément aux prescriptions légales.

Garantie

Dans chaque pays, les conditions de garantie en vigueur sont celles publiées par notre société de distribution responsable. Les éventuelles pannes sur l'appareil sont réparées gratuitement dans le délai de validité de la garantie, dans la mesure où celles-ci relèvent d'un défaut matériel ou d'un vice de fabrication. En cas de recours en garantie, adressez-vous à votre revendeur ou au service après-vente agréé le plus proche munis de votre preuve d'achat.

Accessoires et pièces de rechange

• Utiliser uniquement des accessoires et des pièces de rechange autorisés par le fabricant. Des accessoires et des pièces de rechange d'origine garantissent un fonctionnement sûr et parfait de l'appareil.
• Une sélection des pièces de rechange utilisées le plus se trouve à la fin du mode d'emploi.

Déclaration CE

Nous certifions par la présente que la machine spécifiée ci-après répond de par sa conception et son type de construction ainsi que de par la version que nous avons mise sur le marché aux prescriptions fondamentales stipulées en matière de sécurité et d'hygiène par les directives européennes en vigueur. Toute modification apportée à la machine sans notre accord rend cette déclaration invalide.

Produit: Aspirateur à sec et par voie humide

Type: VC 35 L MC

Directives européennes en vigueur : 2006/42/CE (+2009/127/CE) 2004/108/CE

Normes harmonisées appliquées :

EN 55014-1: 2006

EN 55014-2: 1997 + A1: 2001

EN 60335-1

EN 60335-2-69

EN 61000-3-2: 2006 + A2: 2009

EN 61000-3-3: 2008

EN 62233: 2008

Normes nationales appliquées :

Les soussignés agissent par ordre et avec les pleins pouvoirs de la Direction commerciale.

Caractéristiques techniques

		VC 35 L MC
Tension du secteur V 230
Fréquence Hz 50/60
Puissance maxi W 1380
Puissance nominale W 1200
Capacité de la cuve I 35
Plein de liquide I 20
Débit d'air (maxi) m	^3 /h 125
Dépression (maxi) kPa (mbar) 21,0 (210)
Branchement des outils électriques	W 100-2200
Classe de protection	-- I
Raccord du flexible d'aspiration (C-DN/C-ID) mm	35
Longueur x largeur x hauteur	mm	505 x 370 x 535
Poids	kg	10,5
Température ambiante (maxi)	°C	+40
Valeurs définies selon EN 60335-2-69
Niveau de pression sonore L_pA	dB(A)	70
Incertitude K_pA	dB(A)	1
Valeur de vibrations bras-main	m/s ^2	<2,5
Incertitude K	m/s ^2	0,2

Câble d’ali-mentation	H07RN-F 3x1,5 mm2
VC 35 L MC	Référence	Longueur de câble
EUR	297.534	7,5 m

Anschluss Langhalsschleifer WS 702 VEA Connecting the Long-Necked Grinder WS 702 VEA Raccordement traîneau à col long WS 702 VEA

Anschluss Langhalsschleifer WS 702 VEA mit beiden Saugschläuchen (optional) Connecting the Long-Necked Grinder WS 702 VEA with both suction hoses (optional)

Raccordement traîneau à col long WS 702 VEA avec les deux tuyaux d'aspiration (option)
