MODE D'EMPLOI 122HD60 HUSQVARNA
AVERTISSEMENT! Un taille-haie utilisé de manière imprudente ou inadéquate peut devenir un outil dangereux, pouvant causer des blessures graves voire mortelles. Il est très important de lire et comprendre le contenu de ce mode d'emploi.
Lire attentivement et bien assimiler le manuel d'utilisation avant d'utiliser la machine.
Toujours utiliser:
- Protecteurs d'oreilles homologues
- Des protège-yeux homologues
Ce produit est conforme aux directives CE en vigueur.
Toujours porter des gants de protection homologués.
Utiliser des bottes ou chaussures antidérapantes et stables.
Émissions sonores dans l'environnement selon la directive de la Communauté française. Les émissions de la machine sont indiquées au chapitre Caractéristiques techniques et sur les autocollants.
Instructions de démarrage. Voir les instructions au chapitre Démarrage et arrêt.
Les autres symboles/autocollants présents sur la machine concernent des exigences de certification spécifiques à certains marchés.
Arrêter le moteur en déplaçant l'interrupteur d'arrêt en position d'arrêt. REMARQUE! L'interrupteur d'arrêt se remet automatiquement en position de démarriage. Toujours retirez le chapeau de bougie de la bougie lors du montage, contrôle et/ou entretien, afin d'éviter tout démarriage accidentel.
Toujours porter des gants de protection homologués.
Un nettoyage régulier est indispensable.
Examen visuel.
Porter des lunettes protectrices ou une visière.
Explication des symboles
Symboles 98
Sommaire
Sommaire 99
Contrôler les points suivants avant la mise en marche: 99
Cher client, 100
Quels sont les composants ? 101
Instructions générales de sécurité
Important! 102
Évaporation de protection personnelle 102
Équipement de sécurité de la machine 103
Manipulation du carburant
Sécurité carburant 106
Carburant 106
Remplissage de carburant 107
Démarrage et arrêt
Contrôles avant la mise en marche 108
Démarrage et arrêt 108
Techniques detravail
Méthodes de travail 110
Entretien
Carburateur 112
Silencieux 112
Système de refroidissement 112
Bougie 113
Filtre à air 113
Engrenage 113
Unité de coupe 113
Nettoyage et graissage 114
Schéma d'entretien 115
Caractéristiques techniques 116
Assurance de conformité UE 117
Contrôler les points suivants avant la mise en marche:
Lire attentivement le manuel d'utilisation.
AVERTISSEMENT! Une exposition prolongée au bruit risque de causer des lésions auditives permanentes. Toujours utilisez des protecteurs d'oreille agréés.
AVERTISSEMENT! Ne jamais modifier sous aucun prétexte la machine sans l'autorisation du fabricant. N'utiliser que des accessoires et des pièces d'origine. Des modifications non-autorisées et l'emploi d'accessoires non-homologués peuvent provoquer des accidents graves et même mortels, à l'utilisateur ou d'autres personnes.
AVERTISSEMENT! Un taille-haie utilisé de manière imprudente ou inadéquate peut devenir un outil dangereux, pouvant causer des blessures graves voire mortelles. Il est très important de lire et comprendre le contenu de ce mode d'emploi.
Félicitations pour ce choix d'un produit Husqvarna. Husqvarna a vu le jour en 1689 lorsque le roi Karl XI a décidé de construire un arsenal pour la fabrication des mousquets au bord de la rivière Huskvarna. Le choix de l'emplacement était logique puisque la rivière Huskvarna servait à produire de l'énergie hydraulique et constituait une sorte de centrale hydraulique. En plus de 300 ans d'existence, l'usine Husqvarna a fabriqué de nombreux produits, depuis les cuisinières à bois jusqu'aux équipements de cuisine modernes, sans oublier les machines à coudre, les bicyclettes, les motos, etc. La première tondeuse à moteur a été lancée en 1956, suivie en 1959 de la première tronçonneuse. C'est dans ce secteur que Husqvarna est actif aujourd'hui.
Husqvarna est aujourd'hui un des plus grands fabricants du monde de produits destinés à l'entretien des forêts et des jardins. La qualité et les performances sont nos priorités. Notre concept d'affaires est de développement, fabrication et commercialisation de produits à moteur pour l'entretien des forêts et des jardins et pour les entreprises de construction et d'aménagement des sols. L'objet d'Husqvarna est aussi d'être à la pointe du progrès en matière d'ergonomie, de facilité d'utilisation, de sécurité et de protection de l'environnement; un grand nombre d'innovations ont été développées pour améliorer les produits dans ces domaines.
Nous sommes persuadés que vous approuvez que les performances de nos produits pendant de longues années. L'achat d'un de nos produits vous garantit une assistance professionnelle au niveau du service et des réparations en cas de besoin. Si la machine n'a pas été achetée chez un de nos revendeurs autorisés, demandez à un revendeur l'adresse de l'atelier d'entretien le plus proche.
Nous espérons que cette machine vous donnera toute satisfaction et qu'elle vous offre pendant de longues années. N'oubliez que ce manuel d'utilisation est important. En suivant les instructions qu'il contient (utilisation, révision, entretien, etc.), il est possible d'allonger considérablement la durée de vie de la machine et d'augmenter sa valeur sur le marché de l'occasion. En cas de vente de la machine, ne pas oublier de remettre le manuel d'utilisation au nouveau propriétaire.
Nous vous remercions d'utiliser un produit Husqvarna !
Husqvarna AB travaille continuellement au développement de ses produits et se réserve le droit d'en modifier, entre autres, la conception et l'aspect sans préavis.

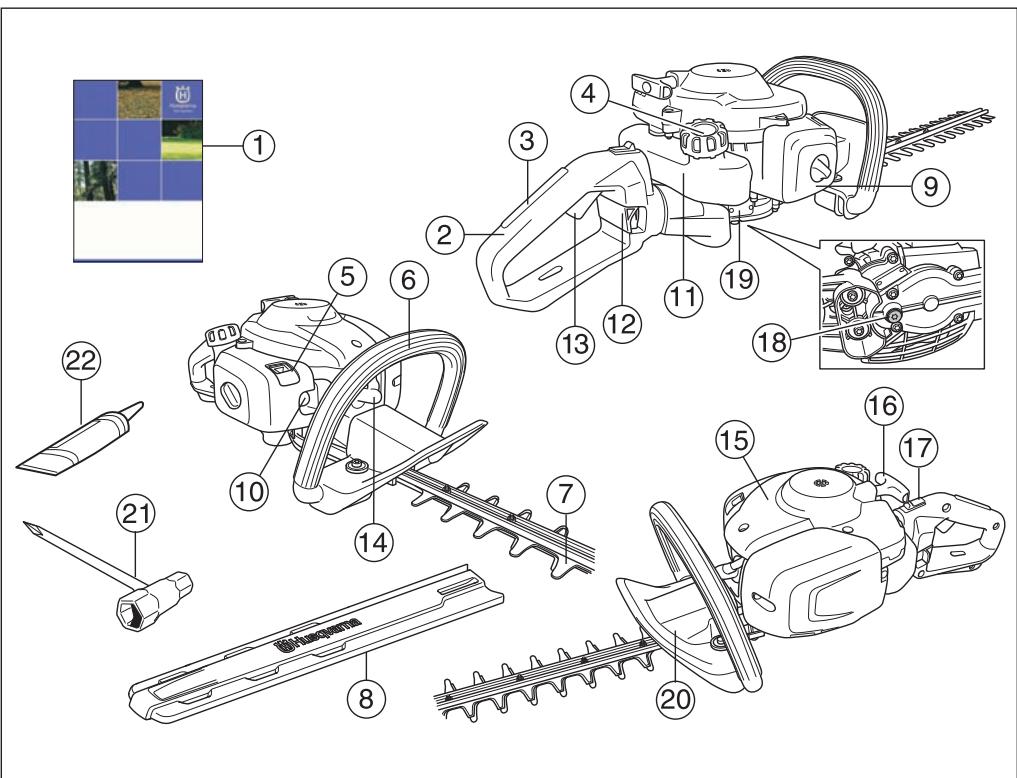

Quels sont les composants?
1 Manuel d'utilisation 2 Poignée 3 Verrou d'accélérateur 4 Bouchon du réservoir de carburant 5 Commande de starter 6 Poignée avant 7 Lame et protège-lame 8 Dispositif de protection pour le transport 9 Capot de filtre à air 10 Pompe à carburant 11 Réservoir d'essence
12 Verrou pour la poignée 122HD60 13 Commande de l'accélération 14 Chapeau de bougie et bougie 15 Capot de cylindre 16 Poignée de lanceur 17 Bouton d'arrêt 18 Bouchon de remplissage en lubrifiant, engrenage 19 Engrenage 20 Protège-main 21 Clé universelle 22 Tube de lubrifiant
Important!
La machine est uniquement destinée au taillage des branches et des rameaux.
Ne jamais utiliser une machine qui a été modifiée au point de ne plus être conforme au cadre original.
Éviter d'utiliser la machine en cas de fatigue, d'absorption d'alcool ou de prise de médicaments susceptibles d'affecter l'acuité visuelle, le jugement ou la maîtrise du corps.
Utiliser les équipements de protection personnelle. Voir au chapitre "Équipement de protection personnelle".
Ne jamais utiliser la machine dans des conditions climatiques extrêmes telles que le froid intense ou climat très chaud et/ou humide.
Ne jamais utiliser une machine qui n'est pas en parfait état de marche. Suivre dans ce manuel d'utilisation les instructions de maintenance, de contrôle et d'entretien. Certaines mesures de maintenance et d'entretien doivent être confiées à un spécialiste dûment formé et qualifié. Voir au chapitre Entretien.
Tous les carters et toutes les protections doivent être montés avant le démarrage. Vérifier que le chapeau de bougie et le câble d'allumage ne sont pas endommagés afin d'éviter tout risque de court-circuit électrique.
AVERTISSEMENT! Des couteaux en mauvais état augmentent le risque d'accident.
Important!
Un taillis-haie utilisé de manière imprudente ou inadéquate peut devenir un outil dangereux, pouvant causer des blessures graves voire mortelles. Il est très important de lire et comprendre le contenu de ce mode d'emploi.
Un équipement de protection personnelle homologué doit impérativement être utilisé lors de tout travail avec la machine. L'équipement de protection personnelle n'élimine pas les risques mais réduit la gravité des blessures en cas d'accident. Demander conseil au concessionnaire afin de désigner un équipement ajustat.
AVERTISSEMENT! Soyez toujours attentifs aux signaux d'alerte ou aux appels. Enlevez les protège-oreilles sitôt le moteur arrêté.
AVERTISSEMENT! Cette machine génère un champ électromagnétique en fonctionnement. Ce champ peut, dans certaines circonstances, perturber le fonctionnement d'implants médicaux actifs ou passifs. Pour réduire le risque de blessures graves ou mortelles, les personnes portant des implants médicaux doivent consulter leur médecin et le fabricant de leur implant avant d'utiliser cette machine.
AVERTISSEMENT! Faire tourner un moteur dans un local fermé ou mal aéré peut causer la mort par asphyxie ou empoisonnement au monoxyde de carbone.
AVERTISSEMENT! Ne jamais laisser des enfants utiliser la machine ou se tenir à proximité. La machine est équipée d'un interrupteur d'arrêt à détente et peut être démarrée par une activation à faible vitesse et de faible puissance de la poignée de démarrage; dans certaines circonstances, de jeunes enfants peuvent produire la force nécessaire au démarrage de la machine. Ceci peut entraîner un risque de blessures personnelles. Retirer donc le chapeau de bougie lorsque la machine n'est pas sous surveillance.
Protege-oreilles
Porter des protège-oreilles ayant un effet atténuateur suffisant.
Protege-yeux
Toujours porter des protège-yeux homologues. L'usage d'une visière doit toujours s'accompagner du port de lunettes de protection homologues. Par lunettes de protection homologues, on entend celles qui sont en conformité avec les normes ANSI Z87.1 (États-Unis) ou EN 166 (pays de l'UE).
Au besoin, utiliser des gants, notamment lors du montage de l'équipement de coupe.
Instructions générales de sécurité
Utiliser des bottes ou chaussures anti-dérapantes et stables.
HABITS
Porter des vêtements fabriqués dans un matériel résistant à la déchirure, éviter les vêtements excessivement amples qui risqueraient de se prendre dans les broussailles et les branches. Toujours utiliser des pantalons longs et robustes. Ne pas porter de bijoux, de shorts ou de sandales, et ne pas marcher pieds-nus. Veiller à ce que les cheveux ne tombent pas sur les épaules.
Premiers secours
Une trousse de premiers secours doit toujours être disponible.
Équipement de sécurité de la machine
Ce chapitre présente les équipements de sécurité de la machine, leur fonction, comment les utiliser et les doivent en bon état. Voir au chapitre Quels sont les composants? pour leur emplacement sur la machine.
La durée de vie de la machine risque d'être écourtée et le risque d'accidents accru si la maintenance de la machine n'est pas effectuée correctement et si les mesures d'entretien et/ou de réparation ne sont pas effectuées de manière professionnelle. Pour obtenir de plus amples informations, contacter l'atelier de réparation le plus proche.
Important!
L'entretien et la réparation de la machine exigent une formation spéciale. Ceci concerne particulièrement l'équipement de sécurité de la machine. Si les contrôles suivants ne donnent pas un résultat positif, s'adresser à un atelier spécialisé. L'achat de l'un de nos produits offre à l'acheteur la garantie d'un service et de réparations qualifiés. Si le point de vente n'assure pas ce service, s'adresser à l'atelier spécialisé le plus proche.
AVERTISSEMENT! Ne jamais utiliser une machine dont les équipements de sécurité sont défectueux. Contrôler et entretenir les équipements de sécurité de la machine conformément aux instructions données dans ce chapitre. Si les contrôles ne donnent pas de résultat positif, confier la machine à un atelier spécialisé.
Blocage de l'accélération
Le blocage de l'accelération a pour but d'empêcher toute accélération involontaire. Une fois le roiet (A) enfoncé dans la poignée (= en tenant celle-ci), la commande de l'accelération (B) se trouve libérée. Quand la poignée est relâchée, la commande de l'accelération et le roiet reviennent en position initiale. Ce retour en position initiale s'effectue grâce à deux ressorts de rappel indépendants. Cette position signifie que la commande d'accelération est alors automatiquement bloquée sur le ralenti.
Vérifier d'abord que la commande de l'accélération est bloquée en position de ralenti quand le blocage de l'accélération est en position initiale.
Appuyer sur le blocage de l'accélération et vérifier qu'il revient de lui-même en position initiale quand il est relâché.
Vérifier que le blocage de l'accélération, la commande d'accélération et leurs ressorts de rappel fonctionnent correctement.
Voir les instructions au chapitre Démarrage. Démarrer le tailland-haie et passer au plein régime. Relâcher la gachette d'accélération et contrôler que les couteaux s'arrêtent et demeurent immobiles. Si les couteaux tournent lorsque la gachette d'accélération est sur la position de ralentissement, le
Instructions générales de sécurité
ralenti du carburateur doit être réglé. Voir les instructions au chapitre Entretien.
Bouton d'arrêt
Le bouton d'arrêt est utilisé pour arrêter le moteur.
Mettre le moteur en marche et s'assurer qu'il s'arrête lorsque le bouton d'arrêt est en position d'arrêt. L'interrupteur d'arrêt se remet automatiquement en position de démarrage. Toujours retirer le chapeau de bougie de la bougie lors du montage, contrôle et/ou entretien, afin d'éviter tout démarrage accidentel.
Protège-main
Cette protection empêche la main d'entrer en contact avec les couteaux activités, au cas où, par ex., l'utilisateur lâcherait accidentellement la poignée avant.
S'assurer que le protège-main est solidement monté.
S'assurer que le protège-main est entier.
Système anti-vibrations
La machine est équipée d'un système anti-vibrations conçu pour assurer une utilisation aussi confortable que possible.
Le système anti-vibrations réduit la transmission des vibrations de l'unité moteur/l'équipement de coupe à l'unité que constituent les poignées.
Le corps moteur, y compris les lames, est suspendu au guidon par quatre bagues en caoutchouc.
Vérifier régulièrement l'état des éléments afin de détecter fissures et déformations. Vérifier que les éléments antivibrations sont entiers et solidement fixés.
AVERTISSEMENT! Une exposition excessive aux vibrations peut entraîner des troubles circulatoires ou nerveux chez les personnes sujettes à des troubles cardio-vasculaires. Consulter un médecin en cas de symptômes liés à une exposition excessive aux vibrations. De tels symptômes peuvent être : engourdissement, perte de sensibilité, chatouillements, picotements, douleur, faiblesse musculaire, décoloration ou modification épidermique. Ces symptômes affectent généralement les doigts, les mains ou les poignets. Les risques peuvent augmenter à basses températures.
Silencieux
Le silencieux est conçu pour réduire au maximum le niveau sonore et détourner les gaz d'échappement loin de l'utilisateur. Le silencieux équipé d'un pot catalytique est aussi conçu pour réduire la teneur des gaz d'échappement en substances toxiques.
Le risque d'incendie est important dans les pays au climat chaud et sec. C'est pourquoi nous avons équipé certains silencieux de grilles antiflamme. Vérifier si le silencieux de la machine est muni d'un tel dispositif.
En ce qui concerne le silencieux, il importe de bien suivre les instructions de contrôle, de maintenance et d'entretien.
Instructions générales de sécurité
Ne jamais utiliser une machine dont le silencieux est défectueux.
Vérifier régulièrement la fixation du silencieux dans la machine.
Si le silencieux comporte une grille antiflamme, la nettoyer régulièrement. Une grille colmatée résulte en un échauffement du moteur pouvant donner lieu à de graves avaries du moteur.
AVERTISSEMENT! Un silencieux muni d'un catalyseur est très chaud aussi bien à l'utilisation qu'après arrêt. Ceci est également vrai pour le régime au ralenti. Tout contact peut causer des brûlures à la peau. Attention au risque d'incendie!
AVERTISSEMENT! L'intérieur du silencieux contient des produits chimiques pouvant être cancérigènes. Eviter tout contact avec ces éléments si le silencieux est endommagé.
AVERTISSEMENT! N'oubliez pas que : Les gaz d'échappement du moteur sont très chauds et peuvent contenir des étincelles pouvant provoquer un incendie. Par conséquent, ne jamais démarrer la machine dans un local clos ou à proximité de matériaux inflammables!
Lame et protège-lame
La partie extérieure des lames (1) prend la forme de protège-lames. Le protège-lame est destiné à empêcher tout contact entre une partie du corps de l'utilisateur et les lames.
Contrôler le protège-couteau afin de détecter d'éventuels dommages ou déformations. Remplacer l'unité de coupe si elle est courbée ou endommagée.
Engrenage
Après l'utilisation de la machine, l'engrenage est chaud. Ne pas toucher l'engrenage afin d'éviter les brûlures.
Sécurité carburant
Ne jamais démarrer la machine:
1 Si du carburant a été renversé. Essuyer soigneusement toute trace et laisser les restes d'essence s'évaporer. 2 Si vous avez renversé du carburant sur vous ou sur vos vêtements, changez de vêtements. Lavez les parties du corps qui ont été en contact avec le carburant. Utilisez de l'eau et du savon. 3 S'il y a fuite de carburant. Vérifier régulièrement que le bouchon du réservoir et la conduite de carburant ne fuient pas.
Transport et rangement
- Transporter et ranger la machine et le carburant de façon à éviter que toute fuite ou émanation éventuelle entre en contact avec une flamme vivante ou une étincelle: machine électrique, moteur électrique, contact/interrupteur électrique ou chaudière.
- Lors du stockage et du transport de carburant, toujours utiliser un récipient homologué et conçu à cet effet.
- Lors des remisages de la machine, vider le réservoir de carburant. S'informer auprès d'une station-service comment se débarrasser du carburant résiduel.
- Avant de remisser la machine pour une période prolongée, veiller à ce qu'elle soit bien nettoyée et que toutes les mesures d'entretien aient été effectuées.
- Lors du stockage et du transport de la machine, toujours utiliser la protection de transport de l'équipement de coupe.
- Sécurisez la machine pendant le transport.
AVERTISSEMENT! Manipuler le carburant avec précaution. Penser aux risques d'incendie, d'explosion et d'inhalation.
Carburant
REMARQUE! La machine est équipée d'un moteur deux temps et doit toujours être alimentée avec un mélange d'essence et d'huile deux temps. Afin d'obtenir un mélange approprié, il est important de mesurer avec précision la quantité d'huile à mélanger. Pour le mélange de petites quantités de carburant, la moindre erreur peut sérieusement affecter le rapport du mélange.
AVERTISSEMENT! Le carburant et les vapeurs de carburant sont très inflammables et peuvent causer des blessures graves en cas d'inhalation ou de contact avec la peau. Il convient donc d'observer la plus grande prudence lors de la manipulation du carburant et de veiller à disposer d'une bonne aération.
Essence
REMARQUE! Toujours utiliser une essence de qualité d'au moins 90 octanes (RON) mélangée avec de l'huile. Si la machine est équipée d'un pot catalytique (voir Caractéristiques techniques), n'utiliser que de l'essence sans plomb de qualité mélangée à de l'huile. Une essence au plomb détruirait le pot catalytique.
Choisissez de l'essence écologique (alkylat) si vous pouvez vous en procurer.
- Le taux d'octane minimum recommandé est de 90 (RON). Si l'on fait tourner le moteur avec une essence d'un taux d'octane inférieur à 90, un cognement risque de se produire, résultant en une augmentation de la température du moteur pouvant causer de graves avaries du moteur.
- Si on travaille en permanence à des régimes élevés, il est conseillé d'utiliser un carburant d'un indice d'octane supérieur.
Huile deux temps
Pour obtenir un fonctionnement et des résultats optimaux, utiliser une huile moteur deux temps HUSQVARNA fabriquée spécialement pour nos moteurs deux temps à refroidissement à air. - Ne jamais utiliser d'huile deux temps pour moteurs hors-bord refroidis par eau, appelée huile outboard (désignation TCW). - Ne jamais utiliser d'huile pour moteurs à quatre temps. - Une huile de qualité médiocre ou un mélange huile/ carburant trop riche risquent de mettre en péril le fonctionnement du pot catalytique et d'en réduire la durée de vie. - Rapport de mélange
1:50 (2%) avec huile deux temps HUSQVARNA.
1:33 (3%) avec d'autres huiles conçues pour des moteurs deux temps à refroidissement par air classés pour JASO FB/ISO EGB.
| Essence, litres | Huile deux temps, litres |
| 2% (1:50) | 3% (1:33) |
| 5 | 0,10 | 0,15 |
| 10 | 0,20 | 0,30 |
| 15 | 0,30 | 0,45 |
| 20 | 0,40 | 0,60 |
Mélange
- Toujours effectuer le mélange dans un récipient propre et destiné à contenant de l'essence.
- Toujours commencer par verser la moitié de l'essence à mélanger. Verser ensuite la totalité de l'huile. Mélanger en secouant le récipient. Enfin, verser le reste de l'essence.
- Mélanger (secouer) soigneusement le mélange avant de faire le plein du réservoir de la machine.
- Ne jamais préparer plus d'un mois de consommation de carburant à l'avance.
- Si la machine n'est pas utilisée pendant une longue période, vidanger et nettoyer le réservoir.
AVERTISSEMENT! Le pot d'échappement à catalyseur est très chaud pendant et après le service. C'est également vrai pour le ralenti. Soyez attentif au risque d'incendie, surtout à proximité de produits inflammables et/ou en présence de gaz.
Remplissage de carburant
AVERTISSEMENT! Les mesures de sécurité ci-dessous réduisent le risque d'incendie:
Ne jamais fumer ni placer d'objet chaud à proximité du carburant.
Ne jamais faire le plein, moteur en marche.
Procédez au remplissage dans un endroit bien aéré. Ne remplissez jamais la machine à l'intérieur.
Arrêter le moteur et le laisser refroidir pendant quelques minutes avant de faire le plein.
Ouvrir le bouchon du réservoir lentement pour laisser baisser la surpression pouvant régner dans le réservoir.
Serrer soigneusement le bouchon du réservoir après le remplissage.
Éloignez toujours la machine de la zone et de la source du plein en carburant avant de la mettre en marche.
Utiliser un bidon d'essence comportant un dispositif d'arrêt de remplissage automatique. - Nettoyer le pourtour du bouchon de réserve. Les impuretés dans le réservoir causent des troubles de fonctionnement. - Bien mélanger le carburant en agitant le récipient avant de remplir le réservoir.
Contrôles avant la mise en marche
- Inspecter la zone de travail. Retirer tout objet susceptible d'être projeté.
- Vérifier l'équipement de coupe. Ne jamais utiliser des couteaux émoussés, craquelés ou abîmés. Vérifier que la machine est en parfait état d'utilisation. Contrôler que tous les écrous et boulons sont correctement serrés.
- Contrôler que l'engrenage est correctement lubrifié. Voir les instructions au chapitre Engrenage.
- Contrôler que l'équipement de coupe s'arrête toujours au ralenti. Utiliser la machine uniquement pour les travaux auxquels elle est destinée.
- Contrôler que la poignée et les dispositifs de sécurité sont en bon état. Ne jamais utiliser une machine dont une pièce est manquante ou ayant été modifiée contrairement aux specifications.
- Tous les carters doivent être correctement montés et sans défaut avant le démarrage de la machine.
Démarrage et arrêt
AVERTISSEMENT! Le carter complet doit être monté avant de démarrer la machine, sinon l'embrayage risque de l'acher et de provoquer des blessures personnelles.

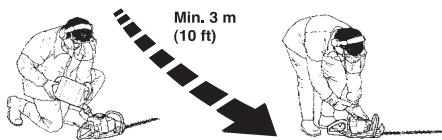

Toujours éloigner la machine d'une distance d'environ 3 mètres de l'endroit où le remplissage en carburant a été effectué avant de démarrer la machine. Placer la machine sur une surface solide. Ne pas oublier que les couteaux commencent à tourner que le moteur est mis en marche. S'assurer que les couteaux n'entrent en contact avec aucun objet. S'assurer qu'aucune personne non autorisée ne se trouve dans la zone de travail afin d'éliminer tout risque de blessures personnelles graves. Distance de sécurité: 15 mètres.
Moteur froid
Starter:
Tirer la commande de starter.
Pompe à carburant : Appuyer sur la poche en caoutchouc de la pompe à carburant plusieurs fois jusqu'à ce que le carburant commence à remplir la poche (env. 6 fois). Il n'est pas nécessaire de remplir la poche complètement.
Demarrage

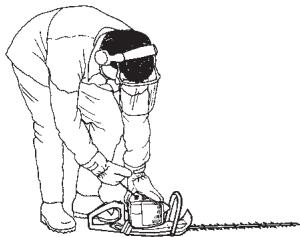

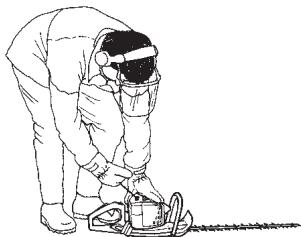

Plaquer la machine contre le sol à l'aide de la main gauche (NOTA! Pas à l'aide du pied!). Saisir ensuite la poignée de démar rage de la main droite et tirer lentement sur le lanceur jusqu'à ce qu'une résistance se fasse sentir (les cliquets d'entrainement grippent), puis tirer énergiquement et rapidement sur le lanceur. Ne jamais enrouler la corde du lanceur autour de la main.
Démarrage et arrêt
Dès l'allumage du moteur, enfoncer le starter et continuer les essais de démarrage jusqu'au démarrage du moteur.
REMARQUE! Lorsque le starter est renvoyé en position initiale, le moteur tourne à une vitesse supérieure, en position dite de ralenti accéléré, et les lames commencent à bouger. La position de ralenti accéléré se relâche en accélérant à l'aide du levier d'accélération.
REMARQUE! Ne pas sortir complètement la corde du lanceur et ne pas lâcher la poignée avec la corde du lanceur complètement sortie. Cela pourrait endommager la machine.
Moteur chaud
Plaquer la machine contre le sol à l'aide de la main gauche (NOTA! Pas à l'aide du pied). Saisir ensuite la poignée de démarriage de la main droite et tirer lentement sur le lanceur jusqu'à ce qu'une résistance se fasse sentir (les cliquets d'entrainement grippent), puis tirer énergiquement et rapidement sur le lanceur. Ne jamais enrouler la corde du lanceur autour de la main.
Arrêt
Arrêter le moteur en déplaçant l'interrupteur d'arrêt en position d'arrêt.
Remarque!
L'interrupteur d'arrêt se remet automatiquement en position de démarriage. Toujours retirer le chapeau de bougie de la bougie lors du montage, contrôle et/ou entretien, afin d'éviter tout démarriage accidentel.
Important!
Ce chapitre traite des consignes de sécurité de base lors du travail avec un taillis-haie.
Dans l'éventualité d'une situation rendant la suite du travail incertaine, consulter un expert. S'adresser au revendeur ou à l'atelier de réparation.
Évitez les tâches pour lesquelles vous ne vous sentez pas suffisamment qualifié.
AVERTISSEMENT! La machine peut provoquer des blessures personnelles graves. Lire attentivement les consignes de sécurité. Apprendre à bien utiliser la machine.
AVERTISSEMENT! Outil coupant. Ne jamais toucher l'outil sans avoir préalablement arrêté le moteur.
Consignes de sécurité pour l'entourage
- Ne jamais laisser un enfant utiliser la machine. S'assurer que la zone de travail est bien dégagée et qu'aucune personne et aucune animal ne risquent d'entrer en contact avec l'équipement de coupe. S'assurer qu'aucune personne ne s'approche à moins de 15 m pendant le travail.
- Ne jamais laisser d'autres personnes utiliser la machine sans s'être assuré au préalable que ces personnes ont bien compris le contenu du mode d'emploi.
- Ne jamais travailler sur une échelle, un tabouret, ou dans toute autre position élevée ne offrant pas une sécurité maximale.
N'oubliez pas que l'opérateur est responsable des accidents ou dangers aux tiers et à leurs biens.
Consignes de sécurité pendant le travail
- Toujours adopter une position de travail sûre et stable.
- Ne laissez jamais la machine sans surveillance avec le moteur en marche.

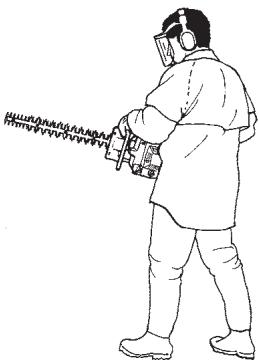

- Toujours tenir la machine des deux mains. Tenir la machine devant soi.
- Veiller à ce que ni les mains ni les pieds ne soient en contact avec l'équipement de coupe quand le moteur tourne.
- Après l'arrêt du moteur, maintenir mains et pieds à l'écart de l'équipement de coupe jusqu'à l'arrêt total de celui-ci.
- Attention aux éclats de bois pouvant être projetés durant le sciage.
- Ne pas couper trop près du sol. Des pierres ou tout autre objet sont susceptibles d'être projetés.
- Étudier attentivement l'objet à scier afin de détecter les obstacles éventuels tels que les lignes électriques, les insectes, les animaux, etc. ou les objets pouvant endommager l'équipement de coupe comme, par exemple, les objets en métal.
- Arrêtez immédiatement la machine si elle bute sur un objet ou si des vibrations que produit. Débranchez le cable de la bougie. Vérifiez que la machine n'a subi aucun dommage. Réparez tout dommage eventuel.
- Si un objet se bloque dans les lames durant le travail, arrêter le moteur et attendre l'arrêt total du moteur avant de nettoyer les lames. Débrancher le cable d'allumage de la bougie.
Si les lames se coincent, il est possible de les relâcher en insérant la clé mixte dans le carter. Retirer le
Techniques de travail
bouchon à lubrifiant, insérer la clé mixte dans le carter et la tourner dans un sens puis dans l'autre.
Consignes de sécurité après le travail
- La protection pour le transport doit toujours être mise sur l'équipement de coupe quand la machine n'est pas utilisée.
- Avant de commencer les travaux de nettoyage, de réparation ou d'inspection, s'assurer que l'équipement de coupe est arrêté. Débrancher le câble d'allumage de la bougie.
- Toujours utiliser des gants de protection robustes lors de la réparation de l'équipement de coupe. Il est très tranchant et peut facilement provoquer des coupures.
Ranger la machine hors de portée des enfants. Utiliser uniquement des pièces de rechange d'origine pour réparer la machine.
Techniques de travail de base
- Travailler en effectuant des mouvements de balancier de bas en haut lors de la taille des côts.
- Régler l'accélération en fonction de la charge. Lors de la taille d'une haie, le moteur doit toujours être maintenu éloigné de la haie. Pour un meilleur équilibre, tenir la machine le plus près possible du corps.
S'assurer que l'extrémité ne touche pas le sol. - Ne jamais forcer, mais adopter un rythme de travail régulier, de sorte que toutes les branches puissent être coupées uniformément.
122HD60
La poignée arrêté du taille-haie peut être mise sur cinq positions différentes en tirant sur le loquet. Voir figure. Le réglage de la poignée s'effectue lorsque le taille-haie n'est ni en marche, ni en régime ralenti.
- Pendant le travail, la poignée doit toujours être vers le haut, quelque soit le sens d'orientation du taille-haie.
Carburateur
Pour tous les réglages, le filtre à air doit être propre et son couvercle posé. S'assurer que la position de ralenti accéléré est désengagée.
Régler le régime de ralenti avec le pointeau de ralenti T si un ajustage est nécessaire. Tourner d'abord le pointeau T dans le sens des aiguilles d'une montre jusqu'à ce que l'équipement de coupe commence à bouger. Tourner ensuite le pointeau dans le sens inverse jusqu'à l'arrêt de l'équipement de coupe. Le régime de ralenti est correctement réglé lorsque le moteur tourne sans à-coup dans chaque position. Il doit également y avoir une bonne marge avant que l'équipement de coupe se mette à bouger.
Régime de ralenti recommandé: Voir le chapitre Caractéristiques techniques.
AVERTISSEMENT! S'il est impossible de régler le régime de ralenti de manière à immobiliser l'équipement de coupe, contacter le revendeur ou l'atelier de réparation. Ne pas utiliser la machine tant qu'elle n'est pas correctement réglée ou réparée.
Silencieux
REMARQUE! Certains silencieux sont dotés d'un pot catalytique. Voir le chapitre Caractéristiques techniques pour déterminer si la machine est pourvue d'un pot catalytique.
Le silencieux est conçu pour atténuer le bruit et dévier le flux des gaz d'échappement loin de l'utilisateur. Ces gaz sont chauds et peuvent transporter des étincelles risquant de causer un incendie si elles entrent en contact avec un matériel sec et inflammable.
Certains silencieux sont munis d'une grille antiflamme spéciale. Cette grille doit être nettoyée si votre machine
est équipée d'un tel silencieux. La nettoyer de préférence à l'aide d'une brosse métallique.
Sur les silencieux sans pot catalytique, la grille doit être nettoyée et si nécessaire replacée une fois par semaine. Si la grille est abimée, elle devra être replacée. Si la grille se bloque souvent, c'est peut-être signe que le carburateur est mal réglé ou qu'une quantité trop importante d'huile a été mélangée à l'essence.
Sur les machines dont le silencieux est muni d'un pot catalytique, la grille devra être inspectée et si nécessaire nettoyée une fois par mois. Si la grille est abimée, elle devra être replacée. Si la grille est souvent bouchée, ceci peut être dû à un mauvais fonctionnement du pot catalytique. Contacter le revendeur pour effectuer un contrôle. Une grille antiflamme bouchée provoque la surchauffe de la machine et la détérioration du cylindre et du piston.
REMARQUE! Ne jamais utiliser la machine si le silencieux est en mauvais état.
AVERTISSEMENT! Un silencieux muni d'un catalyseur est très chaud aussi bien à l'utilisation qu'après arrêt. Ceci est également vrai pour le régime au ralenti. Tout contact peut causer des brûlures à la peau. Attention au risque d'incendie!
Système de refroidissement
La machine est équipée d'un système de refroidissement permettant d'obtenir une température de fonctionnement aussi basse que possible.
Le système de refroidissement est composé des éléments suivants :
1 Les ailettes de refroidissement sur le cylindre. 2 Le carter de cylindre (dirige l'air de refroidissement vers le cylindre). 3 Prise d'air par le carter moteur (à l'intérieur du réservoir).
Nettoyer le système de refroidissement avec un roussse une fois par semaine, voire plus souvent dans des conditions difficiles. Un système de refroidissement sale ou calmaté provoque la surchauffe de la machine, endommageant le cylindre et le piston.
Bougie
L'état de la bougie dépend de:
L'exactitude du réglage du carburateur. - Mauvais mélange de l'huile dans le carburant (trop d'huile ou huile inappropriée). La propreté du filtre à air.
Ces facteurs peuvent concourir à l'apparition de calamine sur les électrodes, ce qui à son tour entraîne un mauvais fonctionnement du moteur et des démarrages difficiles.
Si la puissance de la machine est trop faible, si la machine est difficile à mettre en marche ou si le ralenti est irrégulier, toujours commencer par contrôler l'état de la bougie avant de prendre d'autres mesures. Si la bougie est encrassée, la nettoyer et vérifier que l'écartement des électrodes est de 0,5 mm. Remplacer la bougie une fois par mois ou plus souvent si nécessaire.
REMARQUE! Toujours utiliser le type de bougie recommandé! Une bougie incorrecte peut endommager le piston/le cylindre. S'assurer que la bougie est dotée d'un antiparasites.
Filtre à air
Le filtre à air doit être maintenu propre pour éviter:
- Un mauvais fonctionnement du carburateur
- Des problèmes de démarrage. Une perte de puissance.
- Une usure prématurée des éléments du moteur.
- Une consommation anormalement élevée de carburant
Nettoyer le filtre après 25 heures de service, ou plus souvent si les conditions de travail sont exceptionnellement poussiéreuses.
Nettoyage du filtre à air
Déposer le capot de filtre et retirer le filtre. Nettoyer le filtre avec de l'eau chaude savonneuse. Laisser le filtre sécher, puis le lubrifier conformément aux instructions.
Un filtre ayant servi longtemps ne peut plus être complètement nettoyé. Le filtre à air doit donc être remplacé à intervalles réguliers. Tout filtre endommagé doit être remplacé immédiatement.
Huilage du filtre à air
Toujours utiliser l'huile pour filtré HUSQVARNA, ref. 531 00 92-48. L'huile pour filtré contient un solvant permettant une distribution régulière de l'huile dans tout le filtré. Éviter par conséquent tout contact avec la peau.
Mettre le filtre dans un sac en plastique et verser l'huile pour filtre dessus. Pétrir le sac en plastique pour bien distribuer l'huile. Presser le filtre dans son sac et jeter le surplus d'huile avant de reposer le filtre dans la machine. Ne jamais utiliser de l'huile moteur ordinaire. Celle-ci traverse le filtre assez vite et s'accumule au fond.
Engrenage
Le carter compte un bouchon pour le remplissage du lubrifiant. Utiliser le tube de graisse pour remplir de graisse et répéter l'opération toutes les 25 heures. Utiliser une graisse spéciale HUSQVARNA.
REMARQUE! L'engrenage ne doit pas être entièrement rempli de lubrifiant. Le lubrifiant se dilate sous l'effet de la chaleur qui se dégage lors du fonctionnement de la machine. Si l'engrenage est entièrement rempli de lubrifiant, les joints d'étanchéité risquent d'être endommagés, entraînant des fuites de lubrifiant.
En général, il n'est pas nécessaire de remplacer le lubrifiant du carter, sauf en cas de réparations.
Unité de coupe
Vérifier que les vis de l'unité de coupe sont correctement fixées. Les serrer avec un couple de serrage de 7-10 Nm.
Nettoyage et graissage
Avant et après utilisation, nettoyer les couteaux à l'aide de l'agent de nettoyage 531 00 75-13 (UL22) pour éliminer toute trace de résine et de sève.
Contrôler les bords des lames afin de détecter éventuels dommages ou déformations. Retirer toute bavure à l'aide d'une lime.
Vérifier que les lames bougent librement. Retirer le bouchon de lubrification dans le carter, insérer la clé mixte et la tourner dans un sens puis dans l'autre.
Avant une période de remisage prolongée, lubrifier les poutres de couteaux à l'aide du lubrifiant spécial, n° d'article 531 00 75-12 (UL 21).
Entretien
La liste ci-dessous indique l'entretien à effectuer sur la machine. La plupart des points sont décrits à la section Entretien. L'utilisateur ne peut effectuer que les travaux d'entretien et de révision décrits dans ce manuel d'utilisation. Les mesures plus importantes doivent être effectuées dans un réseau d'entretien agréé.
| Entretien | Avant chaque utilisation: | Après 40 heures d'utilisation | Après 100 heures d'utilisation |
| Nettoyer l'extérieur de la machine. | Après chaque utilisation de la machine |
| Contrôler le bon fonctionnement du verrou d'accélérateur et de l'accélérateur | X | | |
| Afin de réduire le risque d'accélérateur et de l'accélérateur | X | | |
| Contrôler le bon fonctionnement du contacteur d'arrêt. | X | | |
| Contrôler que les couteaux ne tournent pas au ralenti. | X | | |
| Contrôler que les couteaux sont intacts et neprésentant ni fissures ni autres dommages. Remplacer les couteaux si nécessaire. | X | | |
| Contrôler le protège-lame afin de détecter d'eventuels dommages ou déformations. Remplacer la lame si le protège-lame est courbé ou endommagé. | X | | |
| Remplacer l'unité de coupe si elle est courbée ou endommagée. | X | | |
| Vérifier que le protège-main n'est pas abîné. Remplacer la protection si nécessaire. | X | | |
| S'assurer que toutes les vis et tous les écrous sont bien serrés. | X | | |
| Vérifier qu'il n'y a pas de fuite de carburant du moteur, du réservoir ou des conduits de carburant. | X | | |
| Nettoyer le filtre à air et le lubrifier. Nettoyez plus souvent si les conditions de travail sont exceptionnellement poussièreuses. | (25 tim). |
| Contrôler le démarreur et son lanceur. | | X | |
| S'assurer que les amortisseurs ne sont pas endommages. | | X | |
| Nettoyer la bougie d'allumage extérieurement. Déposer la bougie et vérifier la distance entre les électrodes. Au besoin, ajuster la distance de sorte qu'elle soit de 0,5 mm, ou remplanter la bougie. S'assurer que la bougie est dotée d'un antiparasites. | | X | |
| Nettoyer le système de refroidissement de la machine. | | X | |
| Nettoyer le carburateur extérieurment, ainsi que l'espace autour. | | X | |
| Remplir l'engrenage d'huile. Ceci doit être effectué environ toutes les 25 heures d'utilisation. | | X | |
| Vérifier que les vis assemblant les couteaux sont correctement serrées. | | X | |
| Contrôler et nettoyer la grille antiflamme du silencieux (valable uniquement pour les silencieux avec pot catalytique). | | X | |
| Nettoyer l'intérieur du réservoir d'essence. | | | X |
| Vérifier que l'intérieur du filtre à carburant est exempt de toute poussoïre et que le tuyau à carburant ne présente ni fissure ni dommage. Remplacer si nécessaire. | | | X |
| Inspector tous les câbles et connexions. | | | X |
| Vérifier l'état d'usure de l'embrayage, des ressorts d'embrayage et du tambour d'embrayage. Faire remplanter si nécessaire dans un atelier d'entretien/agré. | | | X |
| Remplanter la bougie d'allumage. S'assurer que la bougie est dotée d'un antiparasites. | | | X |
French - 115
Caractéristiques techniques
| Caracteristiques techniques | 122HD45 | 122HD60 |
| Mateur | | |
| Cylindrée, cm3 | 21,7 | 21,7 |
| Alésage, mm | 32 | 32 |
| Course, mm | 27 | 27 |
| Régime de ralent, tr/min | 2900 | 2900 |
| Régime d'emballement maximal recommendé, tr/min | 9000 | 9000 |
| Puisance moteur maxi selon ISO 8893, kW/ tr/min | 0,6/7800 | 0,6/7800 |
| Silencieux avec pot catalytique | Oui | Oui |
| Système d'allumage régèle en fonction du régime | Oui | Oui |
| Système d'allumage | | |
| Bougie | NGK CMR6A | NGK CMR6A |
| Écartement des electrodes, mm | 0,5 | 0,5 |
| Système de graissage/de carburant | | |
| Contenance du réservoir de carburant, litres | 0,3 | 0,3 |
| Poids | | |
| Poids, sans carburant, kg | 4,7 | 4,9 |
| Émissions sonores | | |
| (voir rem. 1) | | |
| Niveau de puissance sonore mesuré dB(A) | 100 | 100 |
| Niveau de puissance sonore garanti LWA dB(A) | 101 | 101 |
| Niveau sonores | | |
| (voir remarque 2) | | |
| Pression acoustique équivalente au niveau des oreilles de l'utilisateur, mesure selon EN ISO 10517, dB(A): | 93 | 94 |
| Niveau de vibrations | | |
| (voir remarque 3) | | |
| Niveau de vibrations équivalents (ahveg) mesurés au niveau des poignées selon EN ISO 10517, en m/s2: | | |
| Poignées avant/arrête: | 2,9/4,9 | 4,1/3,6 |
| Couteaux | | |
| Type | Double tranchant | Double tranchant |
| Longueur, mm | 450 | 590 |
| Vitesse des couteaux, taille/min | 4050 | 4050 |
Remarque 1: Émission sonore dans l'environnement mesurée comme puissance acoustique (L_WA) selon la directive UE 2000/14/CE. Le niveau de puissance sonore reporté pour la machine a été mesuré avec l'équipement de coupe d'origine qui donne le niveau le plus élevé. Le niveau de puissance sonore garanti diffère du niveau mesuré en cela qu'il prend également en compte la dispersion et les variations d'une machine à l'autre du même modèle, conformément à la directive 2000/14/CE.
Remarque 2: Les données reportées pour le niveau de pression sonore équivalent pour la machine montrent une dispersion statistique typique (déviation standard) de 1 dB (A).
Remarque 3: Les données reportées pour le niveau de vibrations équivalent montrent une dispersion statistique typique (déviation standard) de 1 m/s²
Nous, Husqvarna AB, SE-561 82 Huskvarna, Suède, tél: +46-36-146500, déclarons, sous notre seule responsabilité, que le produit auquel se rattache la présente déclaration: taille-haies Husqvarna 122HD45 et 122HD60 à partir des numéros de série de l'année de fabrication 2011 et ultérieurement (l'année est indiquée en clair sur la plaque d'identification et suivie d'un numéro de série) sont conformes aux dispositions des directives du Conseil:
- du 17 mai 2006 "directive machines" 2006/42/CE
- du 15 décembre 2004 "compatibilité électromagnétique" 2004/108/CEE.
- du 8 mai 2000 "émissions sonores dans l'environnement" 2000/14/CE. Estimation de la conformité effectuée selon l'Annexe V.
Pour des informations sur les émissions sonores, voir le chapitre Caractéristiques techniques. Les normes harmonisées suivantes ont été appliquées: EN ISO 12100-2:2009, CISPR 12:2007, EN ISO 10517:2009
SMP Svensk Maskinprovning AB, Fyrisborgsgatan 3, SE-754 50 Uppsala, Suède, a effectué un contrôle de type volontaire pour Husqvarna AB. Les certificats ont les numéros: SEC/10/2280 - 122HD45, SEC/10/2280 - 122HD60
Huskvarna, le 1 décembre 2010
Bo Jonsson, directeur du développement
(Représentant autorisé d'Husqvarna AB et responsable de la documentation technique.)
Avant de arrancer, observe lo suiviente: 139
Contrôle après arrancage
Huskvarna, 1 décembre 2010
Huskvarna 1 décembre 2010
Dakujeme, že používáte produit Husqvarna.
Firma Husqvarna neustale vyvija svoje vyrobky a preto si vyhradzuje pravo modifikovat dizajn a vzhľad vyrobkov bez predchádzajúceho upozornenia.
COJE C0?
