Type de produit	Clé à chocs sans fil
Marque	RYOBI
Modèle	BID-1801M
Tension nominale	18 V
Vitesse à vide	0 - 2400 tr/min
Fréquence de percussion	3000 coups/min
Couple maximal	135 Nm
Diamètre de l'embout	6,35 mm (1/4")
Type de batterie compatible	BPP-1817M / BPP-1815M
Chargeur compatible	BC-1800 / BC-1815S
Gâchette	Variateur de vitesse électronique
Sens de rotation	Avant / Arrière / Verrouillage central
Applications	Vissage et dévissage de vis et boulons
Garantie	24 mois
Entretien	Nettoyage régulier, inspection annuelle par un centre agréé

FOIRE AUX QUESTIONS - BID-1801M RYOBI

Quels types d'embouts puis-je utiliser avec la clé à chocs BID-1801M ?

Utilisez des embouts de 6,35 mm (1/4") adaptés aux vis ou boulons. N'utilisez jamais d'embout endommagé.

Comment installer ou retirer un embout ?

Poussez la bague du porte-embout vers l'avant, insérez ou retirez l'embout, puis relâchez la bague pour le fixer.

Comment régler la vitesse et le couple de serrage ?

La vitesse varie de 0 à 2400 tr/min selon la pression sur la gâchette. Plus la pression est légère, plus le couple est faible.

Comment inverser le sens de rotation ?

Arrêtez l'outil, puis poussez le sélecteur de sens de rotation vers la droite (sens horaire) ou vers la gauche (sens antihoraire). La position centrale verrouille la gâchette.

Quelle batterie utiliser avec le BID-1801M ?

Utilisez les batteries Ryobi 18 V des modèles BPP-1817M ou BPP-1815M. La batterie n'est pas fournie avec l'outil.

Quel chargeur utiliser pour recharger la batterie ?

Utilisez les chargeurs Ryobi BC-1800 ou BC-1815S. Ne rechargez la batterie qu'avec un chargeur approuvé par le fabricant.

Quelles sont les précautions de sécurité importantes ?

Portez des protections oculaires, tenez l'outil fermement, n'utilisez pas sous la pluie, et verrouillez la gâchette quand vous ne l'utilisez pas. Évitez tout contact avec le liquide de batterie.

Comment entretenir la clé à chocs ?

Après utilisation, vérifiez l'état général. Apportez l'outil au moins une fois par an dans un centre agréé Ryobi pour une lubrification et un nettoyage complets.

Que faire si l'outil ne démarre pas ?

Vérifiez que la batterie est chargée et correctement insérée. Assurez-vous que le sélecteur de sens n'est pas en position centrale (verrouillage). Si le problème persiste, contactez un centre de service agréé.

Quelle est la garantie du BID-1801M ?

Ce produit Ryobi est garanti 24 mois contre les vices de fabrication à compter de la date sur la facture originale. Les dommages dus à une utilisation normale, anormale ou à une surcharge sont exclus, de même que les accessoires comme les batteries.

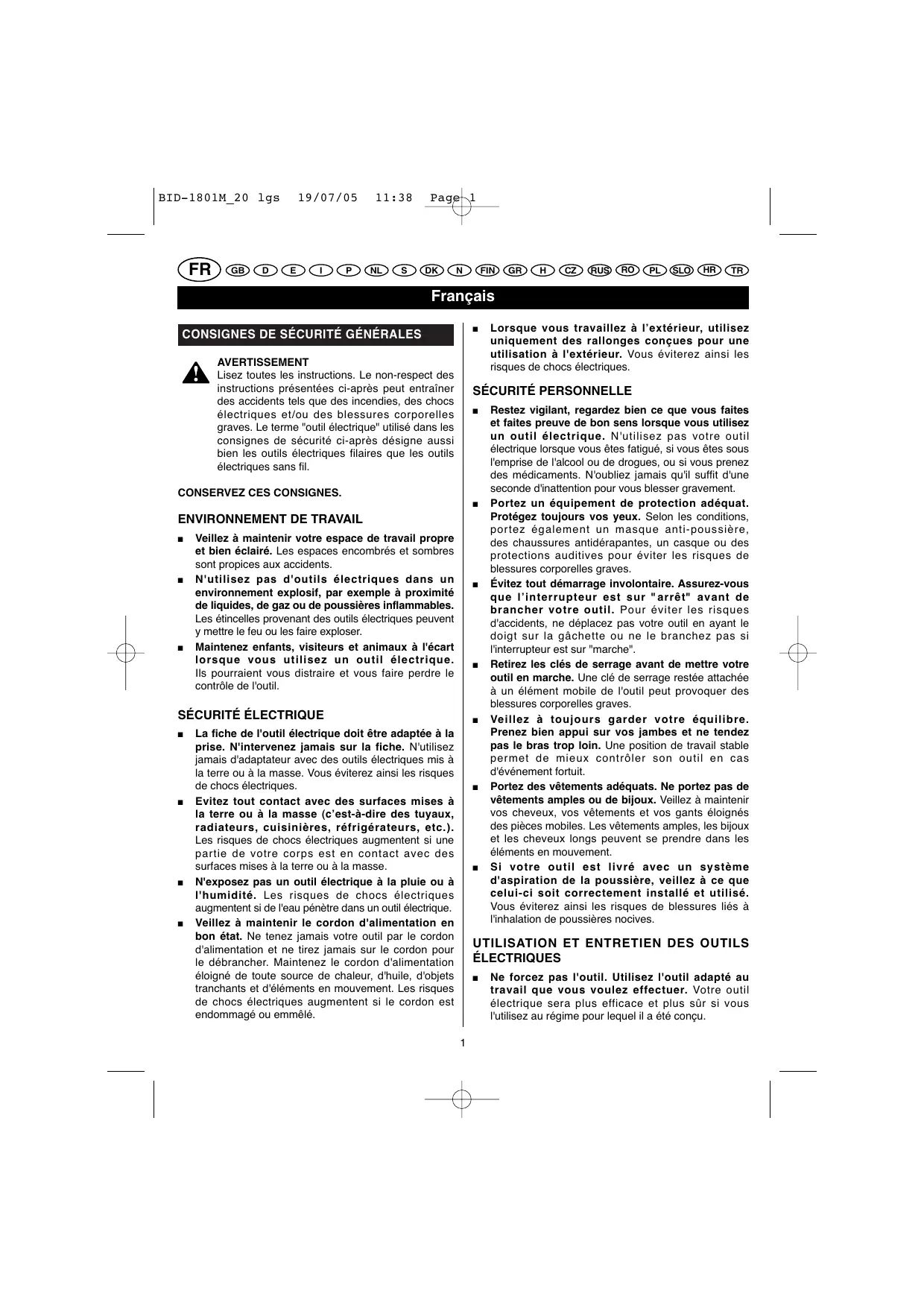

MODE D'EMPLOI BID-1801M RYOBI

Lisez toutes les instructions. Le non-respect des instructions représentées ci-après peut entraîner des accidents tels que des incendies, des chocs électriques et/ou des blessures corporelles graves. Le terme "outil électrique" utilisé dans les consignes de sécurité ci-après désigne aussi bien les outils électriques filaires que les outils électriques sans fil.

Environnement de travail

Veillez à maintenir votre espace de travail propre et bien éclairé. Les espaces encombrés et sombres sont propices aux accidents. N'utilisez pas d'outils électriques dans un environnement explosif, par exemple à proximité de liquides, de gaz ou de poussières inflammables. Les étincelles provenant des outils électriques peuvent ymettre le feu ou les faire exploser. - Maintenez enfants, visiteurs et animaux à l'écart lorsqu'utilisés un outil électrique. Ils pourraient vous distraire et vous faire perdre le contrôle de l'outil.

Sécurité électrique

La fiche de l'outil électrique doit être adaptée à la prise. N'intervenez jamais sur la fiche. N'utilisez jamais d'adaptateur avec des outils électriques mis à la terre ou à la masse. Vous évitez ainsi les risques de chocs électriques. Évitez tout contact avec des surfaces mises à la terre ou à la masse (c'est-à-dire des tuyaux, radiateurs, cuisinières, réfrigerateurs, etc.). Les risques de chocs électriques augmentent si une partie de ce corps est en contact avec des surfaces mises à la terre ou à la masse. N'exposez pas un outil électrique à la pluie ou à l'humidité. Les risques de chocs électriques augmentent si de l'eau pénètre dans un outil électrique. Veillez à utiliser le cordon d'alimentation en bon état. Ne tenez jamais votre outil par le cordon d'alimentation et ne tirez jamais sur le cordon pour le débrancher. Maintenez le cordon d'alimentation éloigné de toute source de chaleur, d'huile, d'objets tranchants et d'éléments en mouvement. Les risques de chocs électriques augmentent si le cordon est endommagé ou emmêlé.

Lorsque vous travaillez à l'extérieur, utilisez uniquement des rallonges conçues pour une utilisation à l'extérieur. Vous éviterez ainsi les risques de chocs électriques.

Sécurité personnelle

Restez vigilant, regardez bien ce que vous faites et faites preuve de bon sens lorsque vous utilisez un outil électrique. N'utilisez pas votre outil électrique lorsque vous êtes fatigué, si vous êtes sous l'emprise de l'alcool ou de drogues, ou si vous prenez des médicaments. N'oubliez jamais qu'il suffit d'une seconde d'inattention pour vous blesser gravement. - Portez un équipement de protection ajusté. Protegez toujours vos yeux. Selon les conditions, portez également un masque anti-poussière, des chaussures antidérapantes, un casque ou des protections auditives pour éviter les risques de blessures corporelles graves. Évitez tout démarrage involontaire. Assurez-vous que l'interrupteur est sur "arrêt" avant de brancher votre outil. Pour éviter les risques d'accidents, ne déplacez pas votre outil en ayant le doigt sur la gachette ou ne le branchez pas si l'interrupteur est sur "marche". Retirez les clés de serrage avant de mettre votre outil en marche. Une clé de serrage restée attachée à un élément mobile de l'outil peut provoquer des blessures corporelles graves. Veillez à toujours garder votre équilibre. Prenez bien appui sur vos jambes et ne tendez pas le bras trop loin. Une position de travail stable permet de contrôler son outil en cas d'événement fortuit. - Portez des vêtements adéquats. Ne portez pas de vêtements amples ou de bijoux. Veillez à maintenir vos cheveux, vos vêtements et vos gants éloignés des pièces mobiles. Les vêtements amples, les bijoux et les cheveux longs peuvent se prendre dans les éléments en mouvement. Si votre outil est livré avec un système d'aspiration de la poussière, veillez à ce que celui-ci soit correctement installé et utilisé. Vous éviterez ainsi les risques de blessures liés à l'inhalation de poussières nocives.

Utilisation et entretien des OUTILS électriques

• Ne forcez pas l'outil. Utilisez l'outil adapté au travail que vous voulez effectuer. Votre outil électrique sera plus efficace et plus sûr si vous l'utilisez au régime pour lequel il a été conçu.

Consignes de sécurité générales

N'utilisez pas un outil électrique si l'interrupteur ne permet pas de le mettre en marche et de l'arrêter. Un outil qui ne peut pas être allumé et éteint correctement est dangereux et doit impérativement être réparé. Débranchez votre outil avant de procéder à des réglages, de changer des accessoires ou de le ranger. Vous réduirez ainsi les risques de démarrages involontaires de l'outil. - Les outils doivent être rangés hors de portée des enfants. Ne laissez pas des personnes ne connaissant pas l'outil ou n'ayant pas pris connaissance des présentes consignes de sécurité utiliser l'outil. Les outils sont dangereux entre les mains de personnes inexpérimentées. Entretenez vos outils avec soin. Contrôlez l'alignement des pièces mobiles. Vérifiez qu'aucune pièce n'est cassée. Contrôlez le montage et tout autre élément pouvant affecter le fonctionnement de l'outil. Si des pièces sont endommagées, faites réparer votre outil avant de l'utiliser. De nombreux accidents sont dus au mauvais entretien des outils. Veillez à maintenir vos outils propres et aiguisés. Les outils bien aiguisés et entretenus risquent moins de bloquer et de vous faire perdre le contrôle de l'outil. Respectez les présentes consignes de sécurité lorsque vous utilisez Your outil, les accessoires, les embouts, etc. en tenant compte des spécificités de la recherche, de la recherche de travail et du travail à effectuer. Pour éviter les situations dangereuses, n'utilisez Your outil électrique que pour les travaux pour lesquels il a été conçu.

Utilisation et entretien des OUTILS sans FIL

Assurez-vous que la gachette est en position "arrêt" ou verrouillée avant d'insérer la batterie. L'insertion d'une batterie dans un outil allumé peut provoquer des accidents. - Ne rechargez la batterie de votre outil qu'avec le chargeur indiqué par le fabricant. Un chargeur adapté à un certain type de batterie peut déclencher un incendie s'il est utilisé avec un autre type de batterie. Seul un type de batterie spécifique doit être utilisé avec un outil sans fil. L'utilisation de toute autre batterie peut provoquer un incendie.

Lorsque la batterie n'est pas utilisée, maintenez-la éloignée des objets métalliques tels que des trombones, pièces de monnaie, clés, vis, clous ou tout autre objet susceptible de connecter les contacts entre eux, ce qui peut provoquer des brûlures ou des incendies. Le court-circuitage des contacts de la batterie peut provoquer des étincelles, des brûlures, ou des incendies. Évitez tout contact avec le liquide de batterie en cas de fuite de la batterie due à une utilisation abusive. Si cela se produit, rincez la zone touchée à l'eau claire. Si vos yeux sont atteints, consultez également un médecin. Le liquide projeté d'une batterie peut provoquer des irritations ou des brûlures.

Réparations

• Les réparations doivent être effectuées par un technicien qualifié et avec des pièces de rechange d'origine uniquement. Vous pourrez ainsi utiliser cet outil électrique en toute sécurité.

Consignes de sécurité

Assurez-vous que la tension utilisée correspond aux indications figurant sur la plaque signalétique de l'outil. N'utilisez jamais votre outil s'il manque le carter ou des boulons. Si le carter ou des boulons ont ete retirés, remettez-les en place avant utilisation. Veillez a maintainir toutes les pieces en bon etat de fonctionnement. Lorsque vous travailliez en hauteur, voirlez a ce que vos outils soient solidement maintainus. - Ne touchez jamais, l'embout, la lame, la meule ou autres éléments mobiles en cours d'utilisation. Ne faites jamais demarrer votre outil lorsque son élément rotatif touche la piece à usiner. - Ne posez jamais votre outil avant que les éléments mobiles ne se soient complètement arrêtés. - ACCESSOIRES : L'utilisation d'accessoires et déquipements autres que ceux recommendés dans leprésent manuel peut partager un danger. PIECES DE RECHANGE: Seules des pieces de rechange d'origine doivent etre utilisées en cas de remplacement.

Diamètre des embouts 6,35 mm

Gachette Vitesse variable

Couple max. 135 Nm

Tension 18 V

Batterie (non fournie) BPP-1817M/BPP-1815M

Vitesse à vide 0-2400 tours/min

Vitesse des chocs 3000 coups/min

Chargeur (non fourni) BC-1800/BC-1815S

Description

1. Porte-embout
2. Compartiment de rangement pour embout
3. Gachette
4. Sélecteur du sens de rotation (avant/arrête/position centrale de verrouillage)
5. Arrière (gauche - dévissage)
6. Avant (droite - vissage)

Applications

N'utilisez votre clé à chocs que pour les applications mentionnées ci-après :

Vissage / dévissage de vis

Exposition au BRUIT

Le bruit (ou niveau de pression acoustique) sur le lieu de travail peut dépasser 85 dB(A). Dans ce cas, des mesures d'isolation acoustique et de protection de l'ouie doivent être prises par l'utilisateur.

Installation

Poussez la bague du porte-embout vers l'avant. Insérez l'embout le plus loin possible dans le porte-embout. Relâchez la bague du porte-embout. Vérifiez que l'embout est solidement en place en tirant légèrement dessus.

Retrait

Poussez la bague du porte-embout vers l'avant. Retirez l'embout. Relâchez la bague du porte-embout.

Mise en GARDE

Utilisez un embout adapté à la vis ou au boulon que vous souhaitez visser/devisser.

Mise en GARDE

N'utilise jamais un embout endommagé.

Gachette

Pour permettre le démarrage ou l'arrêt du moteur, appuyez sur la gachette ou relâchez-la.

La vitesse varie de 0 à 2400 tours/min en fonction de la pression exercée par votre doigt sur la gachette.

Inversion du SENS de rotation (fig. 2)

Pour inverser le sens de rotation de l'embout, arrêtez l'outil et poussez le sélecteur du sens de rotation vers la droite ou vers la gauche. Lorsque le sélecteur du sens de rotation est poussé vers la gauche (le côté droit est donc enfoncé), la rotation s'effectue dans le sens des aiguilles d'une montre (vu de l'extrémité du manche). Lorsque le sélecteur est poussé vers la droite (côté gauche enfoncé), l'embout tourne dans le sens inverse des aiguilles d'une montre. La gachette peut être verrouillée en plaçant le sélecteur du sens de rotation en position centrale. Verrouillez toujours la gachette lorsque vous n'utilisez pas votre clé à chocs.

COUPLE de serrage

Le couple de serrage utilisé dépend du type de vis à visser et de sa taille ainsi que du type de matériel dans lequel il faut visser.

Remarque : Pour éviter que le couple de serrage ne varie inopinément, veillez à ce que la batterie soit toujours chargée.

Le couple de serrage peut varier en fonction des facteurs suivants :

Tension

Lorsque la batterie est presque déchargée, la tension chute et le couple diminue.

DUREE Du serrage

Si la clé à chocs est utilisée pendant une période prolongée, le couple de serrage augmente.

Toutefois, une fois que le couple de serrage atteint son maximum, il ne peut pas augmenter davantage.

VIS et boulons

Même si le coefficient du couple de serrage et la classe des vis ou boulons sont les mêmes, le couple de serrage varie en fonction de leur diamètre. De manière générale, plus le diamètre est grand, plus le couple de serrage est élevé.

À l'inverse, même si le diamètre des vis ou boulons est le même, le couple de serrage varie en fonction de leur coefficient de couple, de leur classe et de leur longueur.

EMBOUT

Si vous n'utilisez pas un embout adaptée à la vis, le couple de serrage diminue.

Gachette

La vitesse de rotation et le couple de serrage se règlent en faisant varier la pression exercée sur la gachette. Plus la vitesse de rotation est faible, plus le couple de serrage est faible.

Avertissement

Un court-circuit de la batterie peut entraîner une saute de courant, une surchauffe, des brûlures, voir une panne.

• Ne touchez jamais les contacts de la batterie avec des matériaux conductifs.
• Évitez de ranger la batterie dans un endroit contenant d'autres objets métalliques tels que des clous, pièces de monnaie, etc. N'exposez pas la batterie à la pluie ou à de l'eau.

Avertissement

Ne rangez pas tout outil et sa batterie dans des endroits où la température peut atteindre ou dépasser 50°C.

Avertissement

N'incinérez jamais la batterie, même si celle-ci est endommagée ou complètement usée. La batterie risquerait d'exploser dans le feu.

Veillez a NE PAS couvris les FENTES de ventilation pour permettre un refroidissement correct du moteur.

Tenez fermement l'outil et placez la pointe de l'embout perpendiculairement contre la tête de la vis. Appuyez l'outil vers l'avant de façon à ce que l'embout ne glisse pas hors de la tentative de la vis lors du démarrage. Appuyez sur la gachette pour permettre la clé à chocs en marche.

Entretien

Après utilisation, assurez-vous que votre outil est en bon état de marche.

Il est recommandé d'apporter votre outil au moins une fois par an dans un Centre Service Agréé Ryobi pour une lubrification et un nettoyage complets.

Avertissement

Pour plus de sécurité et de fiabilité, toutes les réparations doivent être effectuées par un Centre Service Agréé Ryobi.

Conservez ces instructions pour pouvoir vous y reporter ultérieurement.

Ce produit Ryobi est garanti contre les vices de fabrication et les pièces défectueuses pour une durée de vingt-quatre (24) mois, à compter de la date faisant foi sur l'original de la facture établie par le revendeur à l'utilisateur final.

Les dégradations provoquées par l'usage normal, par une utilisation ou un entretien anormal ou non autorisé, ou par une surcharge sont exclues de la présente garantie de même que les accessoires tels que batteries, ampoules, lames, embouts, sacs, etc.

En cas de mauvais fonctionnement au cours de la période de garantie, veuillez envoyer le produit NON DÉMONTÉ avec la preuve d'achat à votre fournisseur ou au Centre Service Agréé Ryobi le plus proche de chez vous. Vos droits légaux se rapportant aux produits défectueux ne sont pas remis en cause par la présente garantie.
