BID-1801M - Boor RYOBI - Gratis gebruiksaanwijzing en handleiding

Producttype	Draadloze slagmoersleutel
Merk	RYOBI
Model	BID-1801M
Nominale spanning	18 V
Onbelast toerental	0 - 2400 tpm
Slagfrequentie	3000 slagen/min
Maximaal koppel	135 Nm
Bitdiameter	6,35 mm (1/4")
Compatibel accutype	BPP-1817M / BPP-1815M
Compatibele lader	BC-1800 / BC-1815S
Schakelaar	Elektronische snelheidsregeling
Draairichting	Vooruit / Achteruit / Centrale vergrendeling
Toepassingen	Aandraaien en losdraaien van schroeven en bouten
Garantie	24 maanden
Onderhoud	Regelmatige reiniging, jaarlijkse inspectie door een erkend servicecentrum

Veelgestelde vragen - BID-1801M RYOBI

Welke typen bits kan ik gebruiken met de slagmoersleutel BID-1801M?

Gebruik bits van 6,35 mm (1/4") geschikt voor schroeven of bouten. Gebruik nooit een beschadigde bit.

Hoe installeer of verwijder ik een bit?

Duw de ring van de bithouder naar voren, plaats of verwijder de bit, en laat de ring los om deze vast te zetten.

Hoe stel ik de snelheid en het aanhaalmoment in?

De snelheid varieert van 0 tot 2400 tpm afhankelijk van de druk op de schakelaar. Hoe lichter de druk, hoe lager het koppel.

Hoe keer ik de draairichting om?

Stop het gereedschap, duw de draairichtingschakelaar naar rechts (met de klok mee) of naar links (tegen de klok in). De middelste stand vergrendelt de schakelaar.

Welke accu gebruiken met de BID-1801M?

Gebruik Ryobi 18 V accu's van de modellen BPP-1817M of BPP-1815M. De accu wordt niet meegeleverd met het gereedschap.

Welke lader gebruiken om de accu op te laden?

Gebruik Ryobi laders BC-1800 of BC-1815S. Laad de accu alleen op met een door de fabrikant goedgekeurde lader.

Wat zijn belangrijke veiligheidsmaatregelen?

Draag oogbescherming, houd het gereedschap stevig vast, gebruik het niet in de regen en vergrendel de schakelaar wanneer u het niet gebruikt. Vermijd contact met accuvloeistof.

Hoe onderhoud ik de slagmoersleutel?

Controleer na gebruik de algemene staat. Breng het gereedschap minstens één keer per jaar naar een erkend Ryobi-servicecentrum voor volledige smering en reiniging.

Wat te doen als het gereedschap niet start?

Controleer of de accu is opgeladen en correct is geplaatst. Zorg ervoor dat de draairichtingschakelaar niet in de middelste stand (vergrendeling) staat. Als het probleem aanhoudt, neem dan contact op met een erkend servicecentrum.

Wat is de garantie van de BID-1801M?

Dit Ryobi-product heeft 24 maanden garantie tegen fabricagefouten vanaf de datum op de originele factuur. Schade door normaal, abnormaal gebruik of overbelasting is uitgesloten, evenals accessoires zoals accu's.

GEBRUIKSAANWIJZING BID-1801M RYOBI

Lees alle voorschriften. Het Niet in acht nemen van de hierna vermdelde voorschriften kan ongelukken, zoalsbrand, elektrische schokken en/of ernstig lichamelijk letsel veroorzaken. Met de in onderstaande verilgheidsvoorschriften gebruike termen "elektrisch apparaat" of "elektrisch gereedschap" worden alle elektrische apparaten bedoeld, zowel apparaten die worden gevoed door middel van een netsnoer als apparaten met een occupak.

BEWAAR DEZE VOORSCHRIFTEN ZORGVULDIG.

WERKOMGEVING

Zorg dat uw werkkruihte opgeruimd en goed verlicht is. Rommelige en donkere werkplekken werken ongelukken in de hand.
- Gebruik elektrisch gereedschap nooit in een explosieve atmosefer, zoals in de buurt van ontvlambare vloeistoffen, gassen of stofdeeltjes. Door de vonden van elektrisch gereedschap:kennen deze in brand raken of ontploffen.
Houd kinderen, omstanders en dieren op afstand als u een elektrisch apparaat gebruikt. Zij zouden u kennen afleiden en de macht over het gereedschap doen verliezen.

• De stekker van het elektrische apparaat要去 geschikt voor het stopcontact. Ga Niet aan de stekker koeien. Gebruik nooit een verloopstekker voor elektrische apparaten met aardaansluiting. Zo loopt u geen kans op elektrische schokken.
  Voorkom aanraking van geaarde oppervlakken (bijv. buizen, radiatoren, fornuizen, koelkasten, enz.). Het gevaar voor elektrische schokken worden groter als een deel van uw lichaam in aanraking is met een geoard oppervlak.
  Stel een elektrisch apparaat Niet bloot aan regen of vochtigheid. Het gevaar voor elektrische schokken worden groter als er water binnentreedt in een elektrisch apparaat.
  Houd het netsnoor in goede staat. Til uw apparaat nooit op aan het netsnoor en probeer Niet om de stekker uit het stopcontact te halen door aan het snoer te trekken. Houd het snoer uit de buurt van warmtebronnen, olie, snijdende voorwerpen en bewegende onderden. Het gevaar voor elektrische schokken worden groter als het netsnoor beschadigd is of in de knoop zit.

Bij gebruik buitenshuis要去 de verlengsnoeren geschikt着眼 voor een dergelijk gebruik. Zo loopt u geen kans op elektrische schokken.

PERSOONLIJKE VEILIGHEID

Blijf attendant, kijk goed waar wat u doet en gebruik uw gezonde verstand als u een elektrisch apparaat gebruikt. Gebruik het elektrische apparaat Niet wanner u vermoeid bent of onder inveloed bent van drank of drugs, of wanner u medicijnen gebruikt. Vergeet niet dat een seconde onoplettendheid voldoende is om ernstig letse teveroorzaken.
Draag de voorgeschreveen veiligheidsuitrusting. Bescherm aktij uw ogen. Draag affankelijk van de omstandigheden ook een stofmasker, schoenen met antislipzolen, een veiligheidshelm of gehoor-beschemers om het risico van ernstig lichamelijk letsel te vermijden.
Zorg dat het apparaat Niet ongewild in werkig kan treden. Kijk eerst of de schakelaar wel op UIT staat voordat u het apparaat op de stroom aansluit. Verplaats uw apparaat nooit verwijl u uw vinger op de schakelaar hebt of steek de stekker Niet in het stopcontact als de schakelaar op AAN staat om ongelukken te voorkomen.
- Verwijder de stelsleutels voordat u het apparaat in werkung zet. Een achtergebleven stelsleutel die aan een bewegend onderdeel vastzit, kan ernstiglichamelijk letsel voorzaken.
Zorg dat u altijd uw evenwicht goed kutk bewaren. Ga altijd stevig op uw benen staan en reik nicht te ver weg met uw arm. Door een stabiele werkpositie bent u beter in staat om uw gereedschap in bedwang te honden als er iets onverwachs gebeurt.
- Draag geschikte kleding. Draag geen wijde kleding of sieraden. Houd uw haren, kleding en handschoenen uit de buurt van de bewegende delen. Wijde kleding, sieraden of lange haren konnen beklemd raken in de bewegende delen.
Zorg ervoor dat het stofzuigssystem goed is geinstalleerd en ook wordengebruikt indien uw machine daarmee is uitgerust. Zo voorkomt u lichamelijk letsel door inademing van schadelijke stofdeeltjes.

GEBRUK EN ONDERHOUD VAN APPARATEN MET SNOER

• Forceer het apparaat Niet. Gebruik een apparaat dat geschikt is voor het werk dat u gaat doeen. Uw elektrisch apparaat za veliger en zekerder werkken als u het gezrukt op het toerenal waarvoort het berekend is.

Nederlands

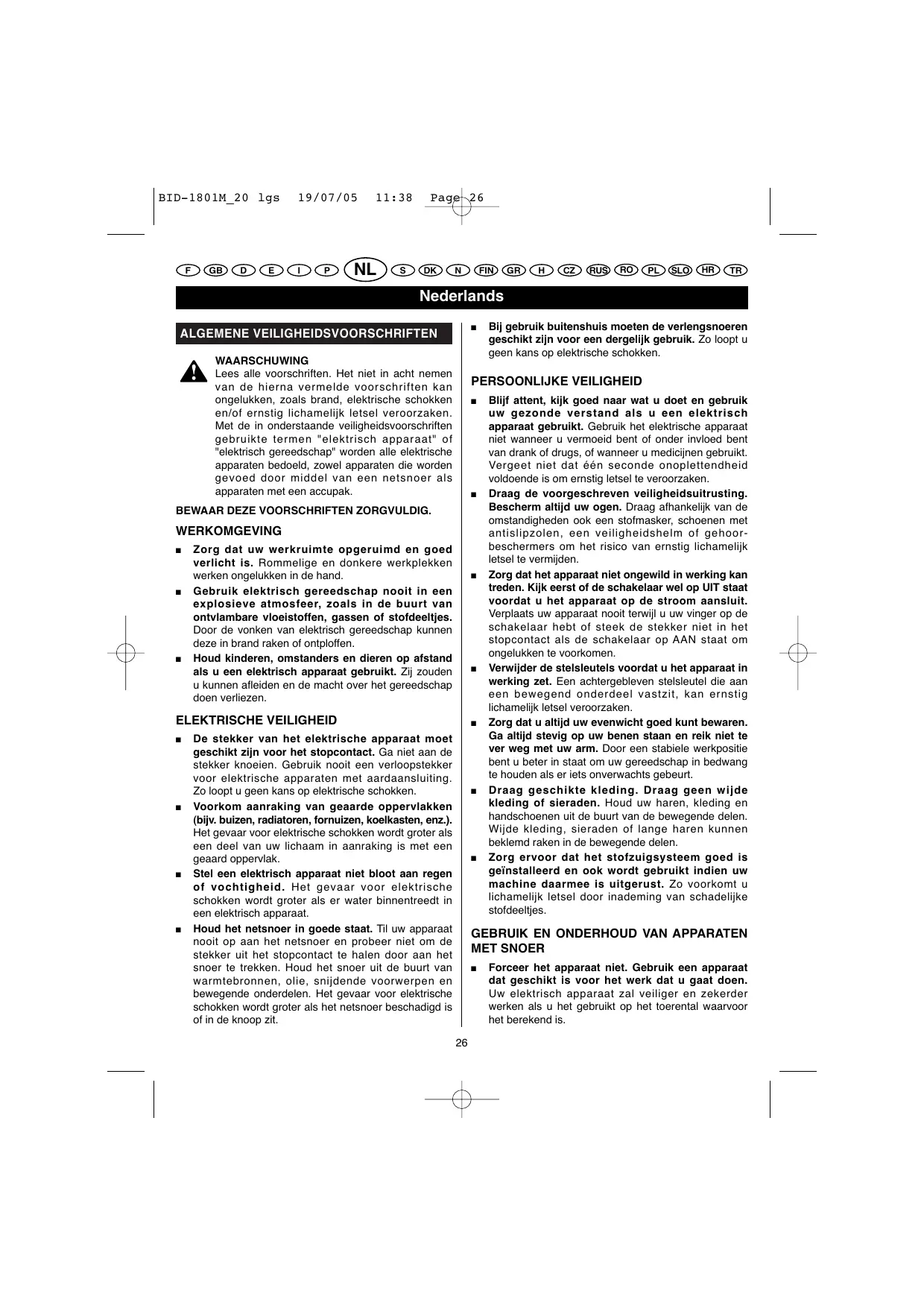

ALGEMENE VEILIGHEIDSVOORSCHRIFTEN

• Gebruik een elektrisch apparaat Niet als u het Niet meer met de schakelaar aan en uit kunt zetten. Een apparaat dat Niet normalaalmeer aan- en uitgezet kan worden is gevaarlijk en moet absolut worden gerepareerd.
  Trek de stekker van het apparaat uit het stopcontact voordat u instelleningen wijdigt, accessoires verwisselt of het apparaat opbergt. Zo verkleint u het risico dat het apparaat ongewild in werkking treedt.
  Gereedschap要去 altijd buiten bereik van kinderen worden opgeborgen. Laat het apparaat Niet gebruiken door personen die het apparaat Niet kennen of geen kennis hebben genomen van deze veiligheidsvoorschriften. Gereedschap is gevaarlijk in de handen van onervaren Personen.
  Houd uw apparaten in goede staat van werking. Controller de uittijning van de bewegende delen. Kijk of er geen onderdelen gebroeken bijn. Controller de montage en alle andere elementen die de goede werking van het gereedschap kunnen beinvloeden. Als er iota's beschadigd is, dient u uw apparaat eerst te latent herstellen voordat u het werk gebruikt. Ongelukken bijn vaak te wijten aan de slechte staat van onderhoud van het gereedschap.
  Houd uw gereedschap altijd scherp en schoon. Goed onderhonden en scherpgeslepen gereedschap raakt minder nsel geblokkeerd en kunt u better in bedwang honden.
  Neemckeveeilheidsvoorschriften in acht als u het apparaat, de accessoires, de hulpstukken, enz. gebruikt en houdaar bij rekening met de bijzondere eigenschappen van uw apparaat, de plek waar u werkt en het soort werk dat u doet. Gebruik uw elektrisch apparaat uitsluitend voor de toepasseningen waarvoor het bestem is om gaearlijke situatuies te vermijden.

GEBRUK EN ONDERHOUD VAN APPARATEN ZONDER SNOER

Zorg dat de schakelaar op "UIT" staat of geblokkeerd is voordat u de accu plaatst. Wanner u een occupak in een apparaat steekt dat "AAN" staat, kurz u ongelukken verroorzaken.
Laad het.accupak van uw apparaat alleen op met behulp van de lader die door de fabrikant is aangegeven. Een laadapparaat dat voor een bepaald type accu bedoeld is, kan brandveroorzaken als het voor een ander type accu worden gebruikt.

• Met accugereedschap mag alleen een bepaald type accu's worden gebruikt. Het gebruik van andere accu's kan brand veroorzaken.
  Houd de accu wanseer deze nicht gebruikt wordenuit de buurt van metalen voorwerpen zoalspaperclips, geldstukken, sleutels, spijkers, schroeven en andere metalen voorwerpen dieverbinding tussen de klemmen zonden hunkennakin, hetgeen brandwonden of brand zoukunnenveroorzaken. Kortsluiting van de contacten van de accu kan vonken, brandwonden of brandveroorzaken.
  Zorg dat u Niet met accuvloeistof in aanraking komt als dit uit de accu is gelekt bij verkeerd gebruik. Mocht dit gebeuren, dan dient u de betreffende plekken met holder water te spoelen. Raadpleeg ook een arts als er vloeistof in uw ogen is gekomen. De uit een accu gestoten vloeistof kan irritaties of brandwonden verroorzaken.

REPARATIES

Eventuele reparations要去en door een geschooldevakman worden uitgevoerd enuitsluitend metgebruik van originele reservedelen. Zo kurz u uwelektrisch apparaat veilig gebruiken.

VEILIGHEIDSVOORSCHRIFTEN

• Controller of de netspanning overeenkomt met de aanduidingen op het typeplaatje van het apparatus.
• Gebruik uw apparaat nooit zonder de behuizing of als er bouteen ontbreken. Als de behuizing of bouteen zich weggenomen, breng.Deze dan wee terug aan voordat u het apparaat gaat gebruiken. Houd alle onderdelen in goede staat van werkinq.
  Zorg dat u stevig greed hepit op het apparaat wanner u hoog werkt.
  Raakijdens gelebruik nooit het schroefbit, het zaagblad, de slijpschijf of andere bewegende delen aan.
  Start de machine nooit wanner het draaiend deel in aanraking is met het werkstuk.
  Leg nooit een apparaat neer voordat alle bewegende delen volledig tot stilstand zich gekomen.
• ACCESSORIES: Het gebruik van andere accessoires en hulpstukken dan die welke in deze handleiding worden aanbevolen kan gevaar opleveren.
  RESERVEONDERDELEN: Gebruik bij verwangingsuitsluitend originele reserveonderdelen.

Nederlands

TECHNISCHE GEGEVENS

Capaciteit bithouder 6,35 mm

Drukschakelaar Variabele toerental

Max.koppel 135Nm

Spanning 18 V

Accupak (niet bijgeleverd) BPP-1817M/BPP-1815M

Toerental bij nullast 0 - 2.400 t.p.m

Slagsnelheid 3.000 slagen/min

Laadapparaat (niet bijgeleverd) BC-1800/BC-1815S

OVERZICT

1. Bithouder
2. Opbergvak voor bits
3. Drukschakelaar
4. Draairichtingkeuzeschakelaar (voor / awhile / vergrendeling in middenstand)
5. Achter (linksom - uitdraaien)
6. Voor (rechtsom - indraaien)

BEDIENING

TOEPASSINGEN

Gebruik uw slagschroevendraaier uitsluitend voor de hieronder vermelde toepassingen:

• Indraaien / uitdraaien van schroeven

GELUIDSDRUK

Het niveau van de geluidsdruk op de werkplek kan de 85 dB (A) overschrijden. In dat geval moet de gebruiker de nodige voorzieningen treffen op het gebied van geluidsisolatie en gehoorbeschemming.

SCHROEFBIT OF DOP INZETTEN EN UITNEMEN (afb. 1)

INZETTEN

Duw de ring van de bithouderaar voren.
Steek de schroefbit zo ver möglichk in de bithouder.
Laat de ring van de bithouder los.
- Controller of de bit stevig op+zijn plaats zit door er enigszins aan te trekken.

UITNEMEN

Duw de ring van de bithouder maar voren.
Neem de bituit.
Laat de ring van de bithouder los.

LET OP

Gebruik een bit of een dop die geschikt is voor de schroef of bout die u wilt indraaien/uitdraaien.

LET OP

Gebruik nooit een beschadigde bit of dop.

DRUKSCHAKELAAR

Door indrukken of loslaten van de drukschakelaar kut u deze machine aan- of uitzetten.

U kunt het toerental van 0 tot 2.400 toeren per minuut latenten variieren door middel van de druk die u op de schakelaar uitoefent.

DRAAIRICHTING OMDRAAIEN (afb. 2)

• Als u de bit in de andere richting wilt latent draaien, stopt u het apparataat en duwt u de draairichtingkeuzeschakelaar naer rechts o aan links.
• Met de draairichtingschakelaar maar links geduwd (de rechterkant is dus ingedrukt) draait de machine rechtsom (gezien vanaf het uiteinde van het handvat).
  Met de draairichtingschakelaar maar rechts geduwd (linkerkant ingedrukt) draait de machine linksom, dus tegen de wijzers van de klok in.
  De drukschakelaar kan worden vergrendeld door de draairichtingschakelaar in de middelste stand te zetten.
  Vergrendel de drukschakelaar algld als u de slagschroevendraaier nicht gebrukt.

AANDRAAIKOPPEL

Het gebruekte aandraaikkopel hangt af van het type en de grootte van de schroef dat u wilt indraaien en van het materiaal waarin u de schroef wilt draaien.

Opmerking: Om te voorkomen dat het aandraaikpoppel ongewild varieert要去 zorgen dat de accu.altijd goed geladen is.

Het aandraikoppel kan variieren afhankelijk van de volgende factoren:

SPANNING

Als de accu bjna leeg is gaat de spanning omlaag en wordt het koppel kleiner.

KLEMDUUR

Als de slagschroevendraaier gedurende een langere periode worden gebruikt, worden het aandraikoppel groter.

Zodra darüber aikoppel zijn maximumwaarde hebelt bereikt, kan het Niet groter meer worden.

Nederlands

BEDIENING

SCHROEVEN EN BOUTEN

Zelfs als de coefficient van het aandraaikoppel en de klasse van de schroeven en bouteen bezelfde zijn, variiert het aandraaikoppel afhankelijk van de diameter van de schroeven en boutein. In het algemeen is het zo dat hoe groter de diameter is, des te hoger het aandraaikoppel is.

Omgekeerd, zelfs als de diameter van de schroeven of bouten bezelfde is, varieert het aandraaikoppel afhankelijk van hun koppelcoefficient, hun klasse en hun lenghte.

BIT

Als u een schroefbit gebruikt die nicht goed geschickt is voor de schroef, worden het aandraaikoppel lager.

DRUKSCHAKELAAR

De draaiselnheid en het aandraaikoppel worden geregeld door de druk te varieren die op de drukschakelaar worden uitgeoefend. Hoe lager de draaiselnheid is, des te zwakker is het aandraaikoppel.

WAARSCHUWING

Kortsluiting van de accu kan een stroomstoot, oververhitting, brandwonden of een storingveroorzaken.

• Raak de contacten van de accu nooit aan met geleidende materialen.
  Zorg dat de accu Niet opgeborgen worden op een plaats met andere metalen voorwerpen zoals spijkers, mumten, enz.
  Stel de accu Niet bloat aan regen of water.

WAARSCHUWING

Berg het apparaat of de accu Niet opplaatsen op waar de temperatuur 50^ of hoger kan worden.

WAARSCHUWING

Probeer een oud occupak Niet door verbranding te vernietigen, zichs als het ernstig beschadigd of geheel opgebruikt is. De accu zou in het vuur kunnen ontploffen.

LAAT DE VENTILATIEOPENINGEN VRIJ ZODAT DE MOTOR VOLDOENDE KOELING KRIJGT.

Houd het apparaat stevig vast en plaats het uiteinde van de schroefbit loodrecht gegen de kop van de schroef.
- Druk het apparaat zodenig maar voren dat de schroefbit Niet van de kop van de schroef afglijtbd bij het aanzetten.
Druk op de drukschakelaar om de slagschroevendraaier aan te zetten.

ONDERHOUD

Controller na elk gebruik of uw machine in goede staat van werking verkeert.

Aanbevolen worden om uw machine minstens éénmaal per一年多 door een erkend Ryobi servicecentrum volledig te soften doormeren en schoonmaken.

PROBEER NIET OM EEN AFSTELLING TE WIJZIGEN ALS DE MOTOR DRAAIT.

WAARSCHUWING

Alle reparations要去en worden uitgevoerd door een Erkend Ryobi Servicecentrum om de veilige en betrouwbare werkung van de machine te waarborgen.

BEWAAR DEZE INSTRUCTIES OM ZE LATER TE KUNNEN NASLAAN.

Svenska

ALLMÄNNASÄKERHETSFÖRESKRIFTER

WARNING

Dit Ryobi product is gewaarborgd gegen fabricagefouten en defecte onderdelen gedurende eeniode van vierentwintig (24) maanden, te rekenen vanaf de officiele datum op het origineel van de door de wederverkoper aan de eindegruiker uitzgeschren den rekening.

Beschadigingen veroorzaakt door normale slijtage, door abnormaal of onceoorloofd gebruik of onderhoud, of door overbelasting vallen nicht onder deze garantie, evenmin als accu's, lampen, bits, snijbladen, zakken enz.

In geval van slechte werkking tjidens de garantieperiode, worden u verzocht het NIET GEDEMONTEERDE producten samet met de koopbon aan uw leverancer of aan het dichtstbijzijnde Ryobi servicecentrum te sturen.

Deze garantie doet Niet af aan uw wettelijk rechten met betrekking tot defiecte producten.

GARANTI-VILLKOR

Ryobi garanterarennaproduktmotfabrikationsfelsochdefektalear underIugofyra(24)manner,raknatfrandetdatum somangesp a originalfakturan faststalld avaterfsaljaren och overlamnad till slutanvandaren.
