DHD694XE1 - Hotte aspirante DE DIETRICH - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil DHD694XE1 DE DIETRICH au format PDF.
| Type de produit | Hotte aspirante |
| Marque | DE DIETRICH |
| Modèle | DHD694XE1 |
| Puissance moteur | 370 W |
| Tension d'alimentation | 230-240 V monophasé |
| Éclairage | 3 ampoules halogènes de 20 W |
| Poids brut | 39,5 kg |
| Poids net | 34,5 kg |
| Distance minimale plan de cuisson | 65 cm |
| Nombre de vitesses | 4 |
| Commande | Interrupteurs mécaniques + télécommande infrarouge |
| Minuteur | Oui (arrêt automatique après 10 min) |
| Filtres anti-graisse | 2 filtres métalliques lavables |
| Filtre à charbon (optionnel) | Modèle AH4063-U1, à remplacer tous les 6 mois |
| Bacs de récupération des graisses | 2 bacs amovibles |
| Modes d'installation | Recyclage ou évacuation |
| Classe d'isolation | I (nécessite mise à la terre) |
| Cordon d'alimentation | 150 cm avec prise |
| Entretien filtres anti-graisse | Tous les 2 mois, lavage à la main ou au lave-vaisselle |
| Référence | DHD694XE1 |
FOIRE AUX QUESTIONS - DHD694XE1 DE DIETRICH
Questions des utilisateurs sur DHD694XE1 DE DIETRICH
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Hotte aspirante au format PDF gratuitement ! Retrouvez votre notice DHD694XE1 - DE DIETRICH et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil DHD694XE1 de la marque DE DIETRICH.
MODE D'EMPLOI DHD694XE1 DE DIETRICH
Vou venez d'acquérir une hote DE DIETRICH et nous vous en remercions.
Nos équipes de recherche ont concu pour vous une nouvelle generation d'appareils, qui par leur qualité, leur design et leurs évolutions technologiques en font des produits d'exception et révèle un savoir-faire unique.
Avec des lignes modernes et raffinées, votre nouvelle hotte DE DIETRICH s'intègre harmonieusement dans votre cuisine et allie parfaitement la maitrise technologique, les performances d'aspiration, et leUXe esthetique.
Vous trouvez également dans la gamme des produits DE DIETRICH, un vaste besoin de fours encastrables, tables de cuisson, de lave-vaisselle, de jours micro-ondes et de réfrigérateurs intégrables, que vous pourrezCOORDner à votre nouvelle hotte DE DIETRICH.
Bien entendu, dans un souci permanent de satisfaire au besoin vos exigences vis à vis de nos produits, notre service consommateurs est à votre disposition et à votre écoute pour répondre à toutes vos questions ou suggestions (coordonnées à la fin de ce livre).
Gracé à ces "nouveaux objets de valeurs" qui nous servent de repère dans nos vies de tous les jours, DE DIETRICH, reférence de l'excellence, est une veritable invitation à un nouvel art de vivre.
La Marque DE DIETRICH.
IMPORTANT; AVANT Toute OPERATION D'INSTALLATION ET UTILISATION, VEUILLEZ PRENDRE BONNE NOTE DES INSTRUCTIONS SUIVANTES
La distance minimum entre la surface de support des casseroles sur le plan de cuisson et la partie inférieure de la hotte doit etre de 65 cm. Si les consignes, pour l'installation du plan de cuisson, indiquent une plus grande distance, il faut en tener compte. L'air aspiré ne doit pas etre canalisé dans un conduit qui est utilise pour evacuer les fumées produites par des appareils alimentés par des sources d'énergies autres que l'énergie électrique (installations de chauffage central, radiateurs, chauffe-eau, etc.). Pour evacuer l'air qui doit etre eliminé respectez les prescriptions des autorités compétentes. De plus l'air qui doit etre evacué ne doit pas etre décharge dans une cavité du mur, à moins que cette cavité soit prévue pour ce but.
Prévoyez une aération de la piece ajusté quand une hotte et des apparciels alimentés par une énergie autre que l'énergie électrique (poèle à gaz, à huile, à charbon etc.) sont utilisés en même temps. En effet, en evacuant l'air, la hotte pourrait creer une dépression dans la piece. La pression négative de la piece ne doit pas dépasser 0,04mbar, évitant ainsi que la source de chaleur provoque un appel des gaz qui doivent être evacués. Il est donc nécessaire d'équiper la piece de prises d'air alimentant un flux d'air frais constant.
Contrer la plaque des caractéristiques techniques se trouvant à l'intérieur de l'appareil; si le symbole (回) figure sur la plaque suivre les instructions suivantes: cet appareil est construit pour appartenir à la classe d'iso1ation II ; il ne doit donc pas etre relié à la terre.
Contrer la plaque des caractéristiques techniques se trouvant à l'intérieur de l'appareil; si le symbole (回) NE figure pas sur la plaque suivre les instructions suivantes: ATTENTION: cet apparéil doit être relié à la terre. Lors du raccordement électrique s'assurer que la prise de courant est équipée d'une connexion de mise à la terre.
Lors du raccordement electrique assurez-vous que les valeurs de tension correspondant à celles qui sont indiquées sur la plaque des caractéristiques de l'appareil, qui se trouve à l'intérieur de celui-ci. Si vous appareil, n'a pas de cable flexible qui ne peut pas être séparé ni de prise, ou bien d'autre dispositif qui garantisse le débranchement de tous les pôles du réseau, avec une distance d'ouverture entre les contacts d'au moins 3 mm, ces dispositifs de séparation du réseau doivent alors être prévus dans l'installation fixe. Si votre apparéil est muni d'un cable d'alimentation, positionner l' apparéil de manière à ce que la fiche soit accessible.
Avant de proceder à une opération d'entretien ou de nettoyage quelconque, débranchez l'appareil.
ATTENTION: ces apparèils doivent être reliés à la terre.
UTILISATION
Evitez d'utiliser des matériaux qui provoquent des flammes à proximé de l'appareil.
Dans le cas de fritures, faites tout particulierement attention au danger d'incendie que représentent les huiles et les corps gras.
A cause de son inflammabilité l'huile usagée est particulièrement dangereuse. N'utilise pas de grils électriques découverts.
Pour éviter des risques d'incendie possibles suivez les instructions données concernant le nettoyage des filtres àGRAisse et sur la façon d'enlever des depots eventuels de graisse sur l'appareil.
ENTRETIEN
Un entretien soigné est une garantie de bon fonctionnement et de bon rendement de votre apparéil dans le temps.
Faites beaucoup d'attention sur tout aux filtres anti-graisse et nettoyez-les périodiquement (au moins tous les deux mois). Retirez les filtres à graisse et lavez-les avec un détergent liquide à la main ou dans le lave-vaiselle.(voir chapitre Entretien).
L'élimination, déventuels dépôts de graisse sur l'appareil, doit être effectue en fonction de l'utilisation de ce dernier (au moins tous les 2 mois). Il faut éviter d'utiliser des produits contenant des abrasifs ou des corrosifs. Pour le nettoyage extérieur des appareils points, utiliser un chiffon mouillé avec de l'eau tiède et un détersif neutre. Pour le nettoyage extérieur des appareils en acier, en inox, en cuivre et en laiton il est conseillé d'utiliser des produits spécifique et de suivre les instructions fournies sur le produit. Pour le nettoyage de l'intérieur de l'appareil, utiliser un chiffon (ou un pinceau) imbibé d'alcool dénaturé.
DESCRIPTION DES APPAREILS
Les descriptions et caractéristiques figurant sur ce document sont données à titre d'information et non d'engagements. En effet, socieux de la qualité de nos produits, nous nous réservons le droit d'effectuer, sans préavis, toutes modifications ou améliorations.
Comme toutes les hottes, ces apparciels peuvent etre installés soit en version recyclage soit en version évacuation.

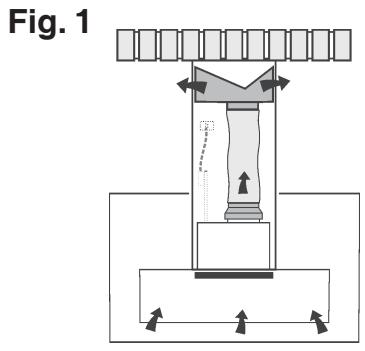

Dans la version Recyclage (Fig. 1), l'air et les vapeurs convoyés par l'appareil sont épuérés par le filtré à charbon et remis en circulation dans la pierce. ATTENTION: Pour la version Recyclage vous doivent utiliser le filtré à charbon qui purifie l'air qui est remis en circulation dans la pierce.

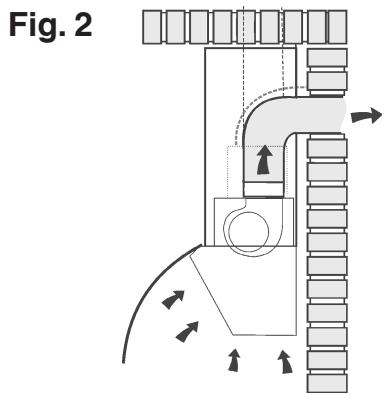

Dans la version Evacuation (Fig. 2), les vapeurs et les odeurs de la cuisine sont convoyees directement à l'extérieur par un tuyau d'évacuation à travers la paroi/plafond. Il n'est donc pas nécessaire d'utiliser le filtré à charbon.
Vous devez decide au débutquel type d'installation vous souhaitez.
Votre appareil est livre en recyclage, pourtant si vous decidez d'installer l'appareil en version évacuation vous devez enlever le filtre à charbon.
Cet apparéil est conforme à l'arrêté du 16.08.89 relatif à la limitation des perturbations radioélectriques (Directive CEE n. 76.889 modifiée par la Directive CEE 87.308).
INSTALLATION
Il est conseilé de confier les opérations d'installation à des spécialistes.
Lire attentissement les indications au paragraphe "IMPORTANT" de la page n.4 de la notice d'utilisation.
-

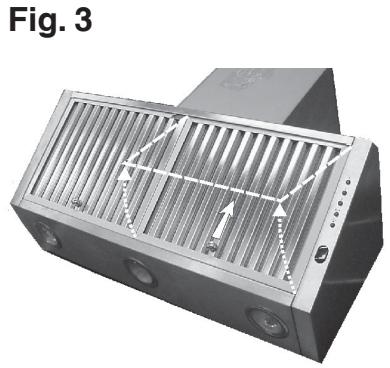

Avant de proceder aux operations de montage, pour manqueeur plus aisement l'appareil, demontez les filtres anti-graisse: saisir le pommeau et, en poussant vers la partie opposée du filtre, tourner ce dernier vers l'extérieur (Fig. 3).
-
Prévoir l'alimentation électrique dans l'encombrement du tuyau téléscopique.
-
Si voit appareil doit etre instalé en version Evacuation, prevoir l'orifice et le conduit d'évacuation de I'air.
Pour obtenir des conditions optimales, vous devez, pour ce qui concerne la version évacuation, employer un tuyau d'évacuation qui ait: une longueur suffisante, le moins de courbes possible (l'angle maximum des courbes ne doit pas dépasser 90^ ), soit fait d'une matière approuvée par la loi (qui peut varier selon les Etats), la partie interne le plus lisse possible.
De plus, nous vous conseillons d'éviter des changements brusques de section du tuyau (diamètre conseillé: 150 mm). Il faut savoir que la bouche de sortie de l'air de la hotte n'est pas sur l'axe longitudinal mais est déplacee de 35 mm vers la droite - voir dimensions Fig. 17.

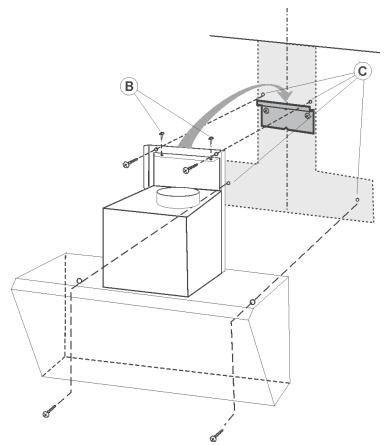

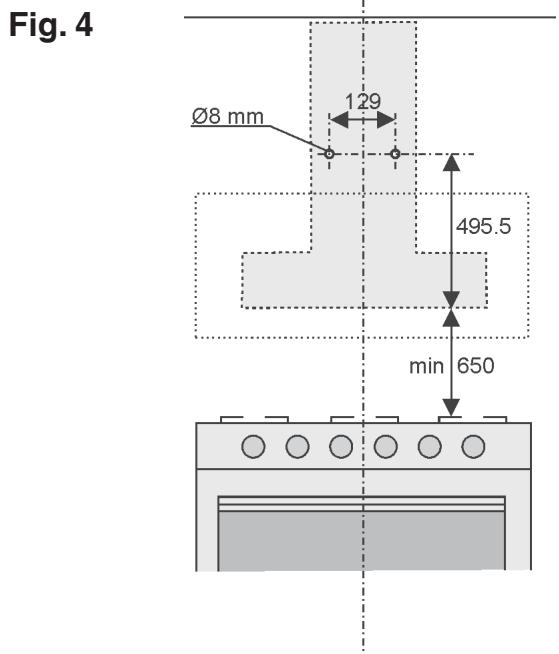

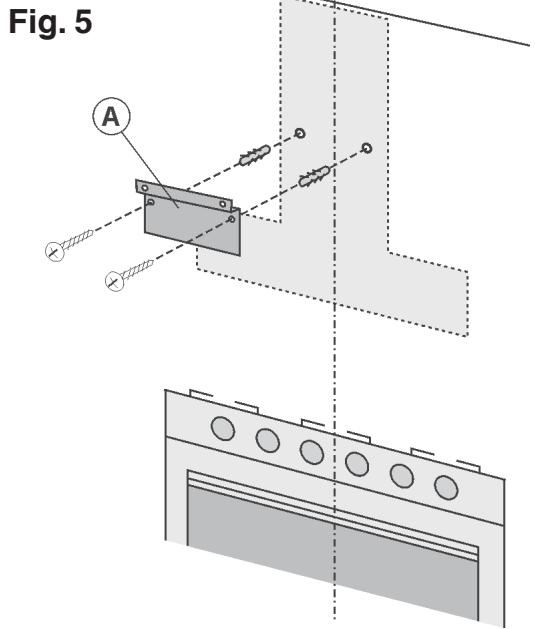

- Fixation au mur: Tracez une ligne sur le mur, à la verticale de votre plan de cuisson. Tracez sur le mur les 2 premiers trouss que vous devrez percer, en respectant les mesures indiquées à la Fig. 4;/percez 2 trouss et y placez les 4 chevilles (fournies en équipement). N'oubliez pas que la distance entre le bord inférieur de la hotte (partie ou se trouvent les lampes) et le plan de cuisson doit etre de 650 mm minimum. Fixez le support metallique (A) au mur en utilisant les 2 trous percés - Fig. 5 - (les vis pour la fixation du support sont fournies).Utiliser les deux petits triangles decoupés sur le support afin de le placer exactement le long de I'axe vertical de la hotte.
Puis accrochez la hotte sur le support (Fig. 6). Regler la position horizontale en depaçant la hotte à droite ou à gauche selon les exigences de l'alignement avec les meubles suspendus. S'il faut aussi regler la hotte en hauteur, agir sur les vis (B) de réglage (fournies). Àpres le réglage, sans enlever la hotte, tracer sur le mur les autres 4trous à percer (C); décrocher la hotte et pincer les trous tracés (diamètre 8mm); ensuite utiliser les 4 chevilles et les 4 vis fournies pour la fixation définitive.

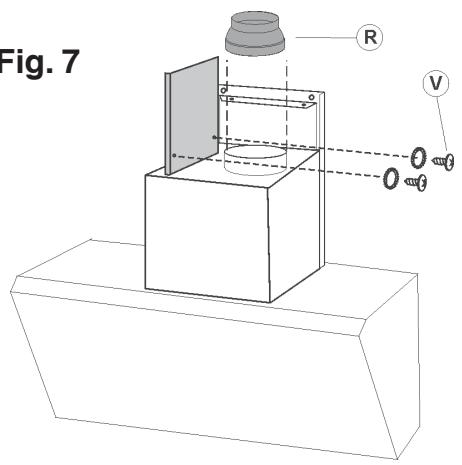

- Monter la plaque de l'installation électrique en la fixant avec 2 vis (V) et 2 rondelles (Fig. 7).
Fig. 6
Fig. 7
INSTALLATION EN VERSION RECYCLAGE
- Montage réduction: positionner le réducteur (R) au-dessus de la bouche de sortie d'air du moteur et exercer une légère pression (Fig. 7).
7. Fixation des tuyaux téléscopiques:
- Régler la largeur de l'étrier de support (D) du tuyau téléscopique à l'aide des vis F indiquées à la Fig. 8.
- Ensuite, à l'aide des chevilles et des vis (G) fournies, fixer le support au plafond en faisant attention qu'il soit dans l'axe de la hotte (Fig. 8).
- Prenez le déflecteur d'air et montez-y la bride respective (W) en effectuant un mouvement tournant (Fig. 9); fixez un flexible à la bride (diamètre 125 mm) en le bloquant à l'aide d'un collier de serrage métallique (le tuyau et le collier ne sont pas fournis en équipement); fixez le déflecteur d'air au tuyau supérieur (Fig. 9) à l'aide de 4 vis.
- Fixez les 2 blocages contre sur les cots du tuyau inférieur: vissez la vis par l'intérieur du tuyau inférieur et bloquez le blocage contre (Fig. 10).
Fig. 8
Fig. 9
Fig. 10
- Raccordez le flexible à la réduction (R) se trouvant sur la bouche de sortie d'air (Fig. 11).
- Effectuez le raccordement électrique de la hotte au moyen du cable d'alimentation.
- Insérez les tuyaux téléscopiques en les posant sur la hotte ; soulevez le tuyau supérieur jusqu'au plafond et fixez-le à l'aide des 2 vis H (Fig.12).

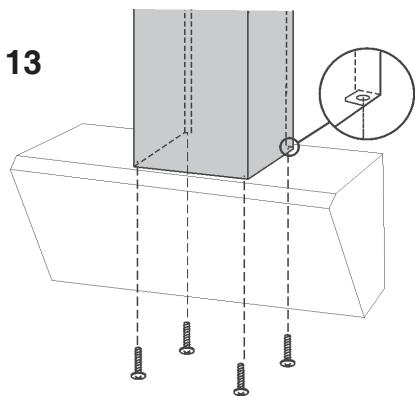

- Fixez le tuyau inférieur à l'aide de 4 vis, par l'intérieur de la hotte (Fig. 13).
Fig. 11
Fig. 12
Fig. 13
-

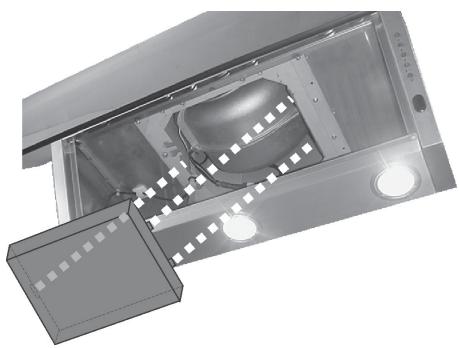

Pour la version recyclage, il faut utiliser un filtré à charbon. Vérifiez s'il est déjà installé, le cas échéant installez-le en enfilant les 2 languettes du filtré dans le logement prévu à cet effet et en le tournant vers l'intérieur (Fig. 14).
-

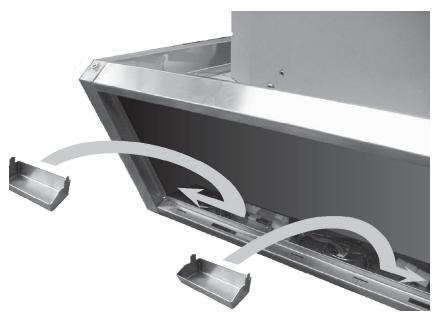

Installation des bacs récapérationGRASS: placez les 2 bacs à l'intérieur de la hotte, à proximé de la lampe halogène et déplacez-les latéralement vers l'extérieur de la hotte (Fig. 15).

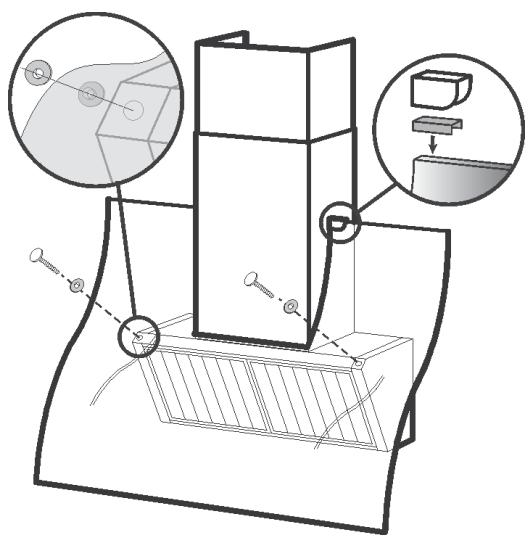

- Montage titre : enfilez les 2 joints en plastique sur le bord supérieur de la vente (Fig. 16) ; placez la vente à l'intérieur des 2 blocages propre et fixez-la à la hotte par 2 vis et 4 rondelles (Fig. 16).
Fig. 14
Fig. 15
Fig. 16
INSTALLATION EN VERSION EVACUATION
6. Fixation des tuyaux téléscopiques:
- Regler la largeur de l'etrier de support (D) du tuyau téléscopique à l'aide des vis F indiquées à la Fig. 8.
- Ensuite, à l'aide des chevilles et des vis (G) fournies, fixer le support au plafond en faisant attention qu'il soit dans l'axe de la hotte (Fig. 8).
Fixez les 2 blocages vitre sur les cots du tuyau inférieur : vissez la vis par l'intérieur du tuyau inférieur et bloquez le blocage vitre (Fig. 10). - Raccordez le tuyau d'évacuation de l'air à la bouche de sortie d'air en le bloquant avec le collier de serrage métallique (le tuyau et le collier ne sont pas fournis en équipement).
- Effectuez le branchement électrique de la hotte au moyen du cable d'alimentation.
-Insérez les tuyaux téléscopiques en les posant sur la hotte ; soulevez le tuyau supérieur jusqu'au plafond et fixez-le à l'aide des 2 vis H (Fig.12). - Fixez le tuyau inférieur à l'aide des 4 vis, par l'intérieur de la hotte (Fig. 13).
- Pour la version aspirante l'utilisation du filtré à charbon n'est pas nécessaire donc, s'il est installé, il faut l'enlever en poussant le blocage vers l'intérieur et en le tournant vers le bas de manière à sorting les 2 languettes de leur logement (Fig. 14).
- Installation des bacs récapérationGRAisse: placez les 2 bacs à l'intérieur de la hotte, à proximé des lampes halogènes et déplacez-les latéralement, vers l'extérieur de la hotte (Fig. 15).
- Montage titre : enfilez les 2 joints en plastique sur le bord supérieur de la vitre (Fig. 16) ; placez la vitre à l'intérieur des
2 blocages contre, puis fixez-la à la hotte à l'aide de 2 vis et 4 rondelles (Fig. 16).
\section*{Caracteristiques techniques}
- 1 Moteur puissance 370W
- Tension réseau : 230-240V monophasé
- Eclairage: 3 ampoules halogènes de 20W
- Livre avec cordon de 150 cm. avec prise de courant
- Poids brut:Kq.39.5
- Poids net: Kg. 34.5
- 2 filtrés anti-graisse métalliques

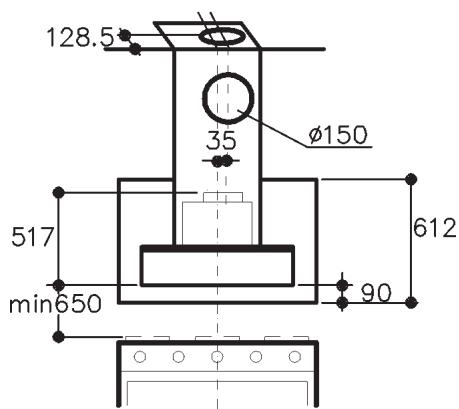

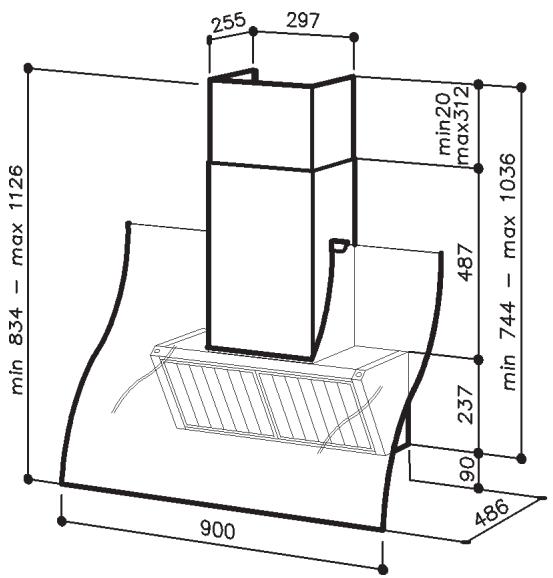

Caracteristiques dimensionnelles (Fig. 17)
Fig. 17

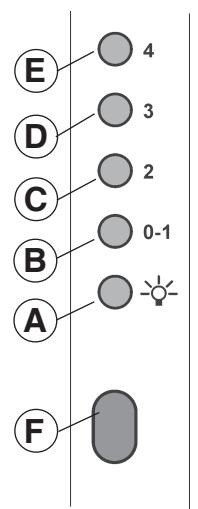

COMMANDES (Fig. 18):
A = Interrupteur de la lumière.
B = Interrupteur ON/OFF - moteur | vitesse.
C = Interrupteur II vitesse.
D = Interrupteur lI l vitesse.
E = Interrupteur IV vitesse.
F = Senseur à rayons infrarouges.
En appuyant de nouveau sur l'interrupteur de la vitesse en cours, le minuteur permettant que vous appeareil s'arrête automatiquement se met à fonctionner et le voyant lumineux correspondant commence à clignoter pendant 10' puis le moteur s'arrête en même temps que les lumières (si elles sont allumées).
Dans l'intervalle des 10' de temps il est possible de modifier la vitesse du moteur. Si l'on eteint le moteur, esta annule le compte du temps.
Au bout de 30 h de fonctionnement le bouton des lumières commence à clignoter ce qui indique qu'il faut nettoyer le filtré anti-graisse.
Pour réinitialiser au point de départ, appuyez sur l'interrupteur de la vitesse en cours.
Fonctionnement du télécommande (Fig. 19):
G = Interrupteur ON/OFF du moteur à la vitesse où il était lorsqu'il a été éteint la dernière fois.
H = Augmentation de la vitesse.
I = Diminution de la vitesse.
L = Interrupteur allumant la lumière.
Attention: il faut accorder une attention particulière au télécommande. Evitez qu'il soit en contact avec de l'eau et nettoyez-le périodiquement de façon à éviter des dépôts de graisse.

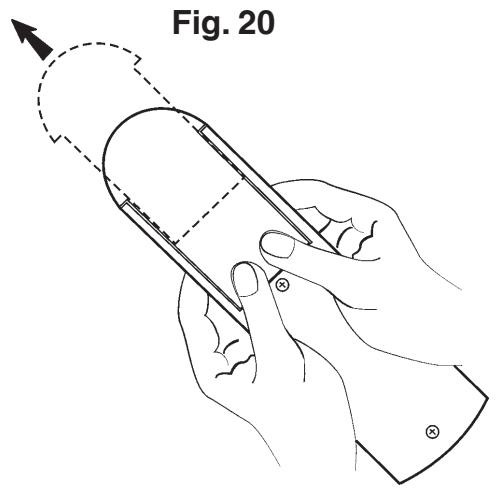

La télécommande doit être alimenté grâce à une pile à 9 V type "Transistor". Pour acceder à l'emplacement de la pile, appuyez sur le couvercle du télécommande ( comme cela est indiqué Figure 20) en le faisant glisser vers l'extérieur. Les piles usées doivent être éliminées d'une façon sure, en utilisant les recipients préposés à cet effet.
Si vous éliminez votre télécommande, rappelez-vous que vous devez aparavant enlever les piles.
Fig. 18
Fig. 19
BRANCHEMENT ELECTRIQUE
Lors du branchement electrique, s'assurer que la tension correspond bien a cette indiquee sur la plaque signaletique.
Avant de proceder aux opérations de nettoyage ou d'entretien couper le courant. Le branchement au réseau doit être réalisé par un installateur/agréé, en se conformant à la norme en vigueur. Cet apparéil est construit de façon a partirir à la classe d'isolation I; il est nécessaire de relier à la terre.
ENTRETIEN
AVANT Toute INTERVENTION, IL FAUT COUPER L'ALIMENTATION DE LA HOTTE (PRISE DE COURANT ou INTERRUPEUR).
Un entretien soigné assure un bon fonctionnement et un bon rendement dans le temps.
Pour le nettoyage de la carrosserie de l'appareil, éviter l'emploi de produits contenant des abrasifs.

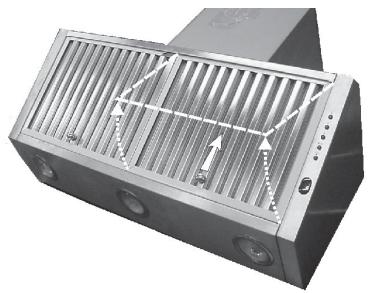

-Entretien des filtres anti-graisse:
Les filtres anti-graisse nécessitent un entretien régulier et il faut donc les nettoyer périodiquement en moyenne tous les deux mois, selon l'emploi. La hotte signale le moment où il faut nettoyer les filtres anti-graisse, environ toutes les 30 heures de fonctionnement, par le clignotement de la touche éclairage (Fig. 17A). Dépose des filtres anti-graisse : saisir le pommeau et, en poussant vers la partie opposée du filtre, tourner ce dernier vers l'extérieur (Fig. 21). Lavez-les avec un nettoyant menager du commerce puis rincer abondamment et secher. Ce nettoyage peut être effectué dans un lave-vaiselle. Remontez les filtres anti-graisse. Lorsque les filtres sont propres, faites repartir le comptage des heures (reset) en appuyant sur la touche de la vitesse de fonctionnement en cours.
Fig. 21

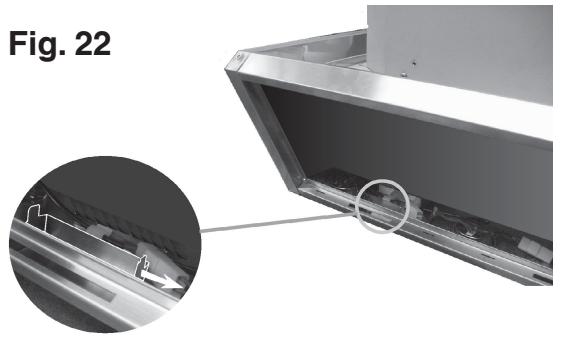

- Entretien des bacs récepérationGRAisse:
Les bacs récapération graisse nécessitent un entretien régulier et il faut donc les nettoyer et les désamorcier périodiquement en moyenne tous les deux mois, selon l'emploi. Dépose des bacs récapérationGRASS: déplacez les bacs récapération graisse latéralement, vers l'intérieur de la hotte (Fig.22) et enlevez-les.
-Entretien du filtré à charbon:
Si vous utilisez voire appareil en version recyclage, il sera neccasse de rempacer les filtres a charbon en moyenne tous les six mois, selon l'emploi. Code filtrer a charbon: AH4063-U1. Pour enlever le filtrer a charbon, il faut d'abord demonter les filtres anti-graisse (Fig.21). Puis deposcer le filtrer a charbon en poussant le blocage vers l'intérieur et en tournant le filtrer vers le bas de maniere a sorting les 2 languettes de leur logement (Fig. 23). Remplacez le filtrer a charbon et remontez les filtres antigraisse.
Fig. 23

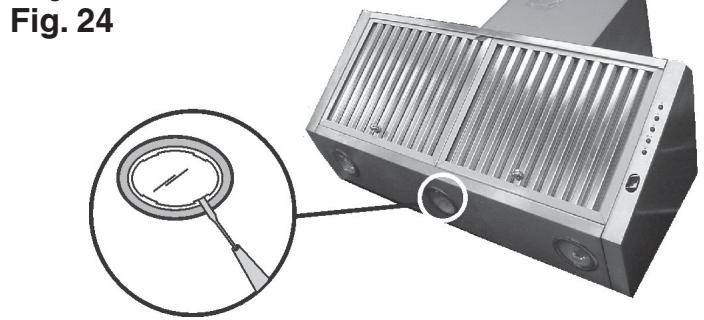

-Remplacement des lampes halogenes:
Pour remplacer les lampes halogènes, ouvrez le couvercle en faisant levier grâce aux fissures prévues à cet effet (Fig.24). Remplacez-les par des halogènes avant les mêmes caractéristiques. ATTENTION: Ne pas toucher l'ampoule à main rue.
IMPORTANT; BEFORE ANY OPERATION OF INSTALLATION AND USE, TAKE NOTE OF THE FOLLOWING INSTRUCTIONS:
Tout dépannage doit être effectué par un technicien qualifié.
Seul les distributeurs de notre marque :
Connaissent parfaitement votre apparéil et son fonctionnement.
Applicant intégralement nos méthodes de réglage, d'entretien et de réparation.
Utilisent exclusivement les pieces d'origine.
Pour toute commande à votre distributeur, précisez-lui la reférence complète de votre apparéil (type de l' apparéil et numéro de série)
Ces renseignements figurent sur la plaque signalétique fixe a l'intérieur de l'appareil.
Les descriptions et les caractéristiques apportées dans ce livre sont donnéesse单独ement à titre d'information et non d'engagement. En effet, socieux de la qualite de nos produits, nous nous réservons le droit d'effectuer, sans préavis, toutes modifications ou améliorations nécessaires.
PIÉCES D'ORIGINE : demandez à votre vendeur que, lors d'une intervention d'entretien, seules des PIÉCES DETACHÉES CERTIFIÉES D'ORIGINE soient utilisées.
Relations consommateurs
Numero de téléphone du service consommateurs Brandt :
( 0,34 euros par minute ) *
- Service fourni par Brandt Customer Service société par actions simplifiée au capital de 2.500.000 euros 5/7 Avenue des Béthunes, 95310 Saint Ouen l'Aumône RCS Pontoise 440 303 303
