Type de produit	Hotte aspirante
Marque	De Dietrich
Modèle	DHT6605X
Dimensions (L x P x H)	598 x 500 x 450-850 mm (hauteur variable avec conduit télescopique)
Poids net	15 kg
Alimentation électrique	220-240 V ~ 50 Hz
Puissance du moteur	200 W
Éclairage	2 x LED (4 W chacune)
Type de commande	Boutons poussoirs électroniques
Nombre de vitesses	4 vitesses + intensif
Capacité d'extraction maximale	650 m³/h
Niveau sonore maximal	65 dB(A)
Filtre à graisse	Filtre métallique lavable (aluminium)
Filtre à charbon	Optionnel, pour recyclage (modèle 120285)
Mode d'évacuation	Extraction ou recyclage (avec kit charbon)
Diamètre de sortie d'air	150 mm
Classe énergétique	A
Fonctions spéciales	Minuterie (timer), arrêt automatique, témoin de saturation des filtres
Entretien et nettoyage	Lavage du filtre à graisse tous les mois au lave-vaisselle ; remplacement du filtre à charbon tous les 3 à 6 mois
Sécurité	Arrêt automatique en cas de surchauffe, protection moteur
Pièces détachées et réparabilité	Filtres, lampes LED, commandes disponibles via service après-vente De Dietrich
Informations générales	Garantie 2 ans ; fabriqué en France

FOIRE AUX QUESTIONS - DHT6605X DE DIETRICH

Comment nettoyer le filtre à graisse de la hotte De Dietrich DHT6605X ?

Le filtre à graisse se nettoie tous les mois. Retirez le filtre métallique en aluminium et lavez-le au lave-vaisselle à basse température (50°C max) ou à la main avec une éponge non abrasive. Séchez-le bien avant de le remettre en place.

À quelle fréquence faut-il remplacer le filtre à charbon ?

Le filtre à charbon (optionnel, pour recyclage) doit être remplacé tous les 3 à 6 mois selon l'utilisation. Utilisez le modèle De Dietrich 120285. Un indicateur de saturation sur la hotte vous alertera.

Pourquoi ma hotte De Dietrich DHT6605X fait-elle beaucoup de bruit ?

Un bruit anormal peut provenir d'un filtre à graisse encrassé, d'une obstruction dans le conduit d'évacuation ou d'un défaut du moteur. Nettoyez le filtre en premier lieu. Si le bruit persiste, vérifiez que le conduit n'est pas obstrué et contactez le SAV.

Comment installer la hotte De Dietrich DHT6605X ?

L'installation nécessite de fixer la hotte au mur ou sous un meuble, à une hauteur de 65-75 cm au-dessus d'une cuisson électrique ou 75-85 cm au-dessus d'une cuisson gaz. Raccordez le conduit d'évacuation (diamètre 150 mm) ou prévoyez un kit de recyclage. Suivez scrupuleusement le manuel d'installation fourni.

Puis-je utiliser la hotte en mode recyclage sans conduit d'évacuation ?

Oui, la hotte DHT6605X peut fonctionner en mode recyclage à condition d'installer un filtre à charbon (réf. 120285). L'air est alors filtré et renvoyé dans la pièce. Aucun conduit extérieur n'est nécessaire.

Comment régler la minuterie (timer) sur la hotte ?

Appuyez sur la touche 'Timer' (horloge) pendant 2 secondes pour activer l'arrêt automatique. La hotte s'éteindra après 15 minutes. Vous pouvez choisir une durée de 5, 10 ou 15 minutes en appuyant plusieurs fois.

Que faire si les boutons de commande ne répondent plus ?

Vérifiez d'abord que la hotte est bien alimentée (fusible ou disjoncteur). Si les boutons sont verrouillés, désactivez la fonction sécurité enfants (appuyez 3 secondes sur la touche 'Départ'). Si le problème persiste, contactez le service après-vente.

Comment changer l'ampoule LED de la hotte DHT6605X ?

Les LED sont intégrées et doivent être remplacées par un professionnel agréé. Si une LED ne fonctionne plus, contactez le SAV De Dietrich pour commander une pièce détachée et faire intervenir un technicien.

Quelle est la garantie de la hotte De Dietrich DHT6605X ?

La hotte bénéficie d'une garantie constructeur de 2 ans (pièces et main-d'œuvre). Pour les pièces détachées (filtres, LED), la garantie est de 6 mois. Conservez votre facture d'achat.

Où trouver la notice d'utilisation de la hotte DHT6605X ?

La notice d'utilisation est disponible gratuitement en téléchargement sur notice-facile.com. Vous pouvez également la demander au service client De Dietrich en indiquant le modèle DHT6605X.

MODE D'EMPLOI DHT6605X DE DIETRICH

Découvrir les produits De Dietrich, c'est éprouver des émotions uniques que seuls peuvent produire des objets de valeurs.

L'attrait est immédiat dès le premier regard. La qualité du design s'illustre par l'esthétique intemporelle et les finitions soignées rendant chaque objet élégant et raffiné en parfaite harmonie les uns avec les autres.

Vient ensuite l'irrésistible envie de toucher. Le design De Dietrich capitalise sur des matériaux robustes et prestigieux ; l'authentique est privilégié.

En associant la technologie la plus évoluée aux matériaux nobles, De Dietrich s'assure la réalisation de produits de haute facture au service de l'art culinaire, une passion partagée par tous les amoureux de la cuisine.

Nous vous souhaitons beaucoup de satisfaction dans l'utilisation de ce nouvel appareil et serons heureux de recueillir vos suggestions et de répondre à vos questions. Nous vous invitons à les formuler auprès de notre service consommateur ou sur notre site internet.

Nous vous invitons à enregistrer votre produit sur www.de-dietrich.com pour profiter des avantages de la marque.

En vous remerciant de votre confiance.

De Dietrich

Retrouvez toutes les informations de la marque sur www.de-dietrich.com

Visitez La Galerie De Dietrich, 6 rue de la Pépinière à Paris VIIIème Ouvert du mardi au samedi de 10h à 19h.

Service Consommateurs : 0892 02 88 04

Pour votre sécurité et pour garantir le fonctionnement correct de l'appareil, veuillez lire attentivement ce manuel avant d'installer et de mettre en fonction l'appareil. Toujours conserver ces instructions avec l'appareil, même en cas de cession ou de transfert à une autre personne. Il est important que les utilisateurs connaissent toutes les caractéristiques de fonctionnement et de sécurité de l'appareil.

La connexion des câbles doit être effectuée par un technicien compétent.

• En aucun cas le fabricant ne peut être tenu pour responsable d'éventuels dommages dus à une installation ou à une utilisation impropre.

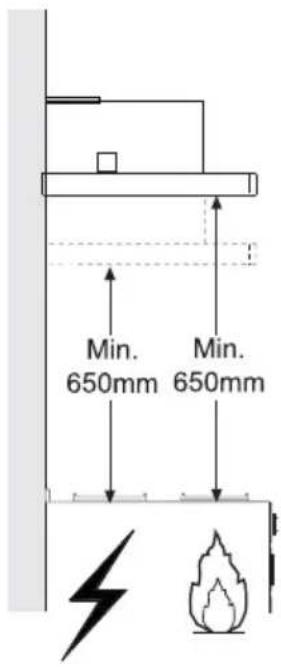

• La distance de sécurité minimum entre le plan de cuisson et la hotte aspirante est de 650 mm (certains modèles peuvent être installés à une hauteur inférieure ; voir le paragraphe concernant les dimensions de travail et l'installation).
• Si les instructions d'installation du plan de cuisson à gaz spécifient une distance supérieure à celle indiquée ci-dessus, veuillez impérativement en tenir compte.
• Assurez-vous que la tension du secteur correspond à celle indiquée sur la plaque des caractéristiques apposée à l'intérieur de la hotte.
• Les dispositifs de sectionnement doivent être montés dans l'installation fixe conformément aux normes sur les systèmes de câblage.
• Pour les appareils de Classe I, s'assurer que l'installation électrique de votre intérieur dispose d'une mise à la terre adéquate.
• Reliez l'aspirateur du conduit de cheminée avec un tube ayant un diamètre minimum de 120 mm. Le parcours des fumées doit être le plus court possible.
• Respecter toutes les normes concernant l'évacuation de l'air.

• Ne reliez pas la hotte aspirante aux conduits de cheminée qui acheminent les fumées de combustion (par ex. de chaudières, de cheminées, etc.).

• Si vous utilisez l'aspirateur en même temps que des appareils non électriques (par ex. fonctionnant au gaz), veillez à ce que la pièce soit adéquatement ventilée, afin d'empêcher le retour du flux des gaz d'évacuation. Si vous utilisez la hotte de cuisine en même temps que des appareils non alimentés à l'électricité, la pression négative dans la pièce ne doit pas dépasser 0,04 mbar, afin d'éviter que les fumées soient réaspirées dans la pièce où se trouve la hotte.

• Ne pas évacuer l'air à travers une conduite utilisée pour l'évacuation des fumées des appareils de combustion alimentés au gaz ou avec d'autres combustibles.
• Si le cordon d'alimentation est endommagé, faites-le remplacer par le fabricant ou par un technicien d'un service après-vente agréé.
• Branchez la fiche à une prise conforme aux normes en vigueur et dans une position accessible.
• En ce qui concerne les dimensions techniques et de sécurité à adopter pour l'évacuation des fumées, veuillez vous conformer scrupuleusement aux règlements établis par les autorités locales.

⚠ cAVERTESSEMENTc: Avant d'installer la hotte, retirer les films de protection.
- Utilisez exclusivement des vis et des petites fournitures du type adapté pour la hotte.
⚠cAVERTESSEMENT toute installation de vis et de dispositifs de fixation non conformes à ces instructions peut entraîner des risques de décharges électriques.
- Ne pas observer directement avec des instruments optiques (jumelles, lentilles grossissantes...).
- Ne flambez pas des mets sous la hotte : sous risque de développer un incendie.
- Cet appareil peut être utilisé par des enfants de plus de 8 ans et par des personnes dont les capacités physiques, sensorielles ou mentales sont diminuées ou ayant une expérience et des connaissances insuffisantes, pourvu que ce soit sous la surveillance attentive d'une personne responsable et après avoir reçu des instructions sur la manière d'utiliser cet appareil en toute sécurité et sur les dangers que cela comporte. Assurez-vous que les enfants ne jouent pas avec cet appareil. Le nettoyage et l'entretien de la part de l'utilisateur ne doivent pas être effectués par des enfants, à moins qu'ils ne soient surveillés.
- Surveillez les enfants. S'assurer qu'ils ne jouent pas avec l'appareil.

- Cet appareil n'est pas destiné à être utilisé par des personnes (enfants compris) dont les capacités physiques, sensorielles ou mentales sont diminuées ou ayant une expérience et des connaissances insuffisantes, à moins que celles-ci ne soient attentivement surveillées et instruites.

⚠ Les parties accessibles peuvent devenir très chaudes durant l'utilisation des appareils de cuisson.

- Nettoyer et/ou remplacer les filtres après le délai indiqué (danger d'incendie). Voir le paragraphe Nettoyage et Entretien.

- Veillez à ce que la pièce bénéficie d'une ventilation adéquate lorsque la hotte fonctionne en même temps que des appareils utilisant du gaz ou d'autres combustibles (non applicable aux appareils qui évacuent l'air uniquement dans la pièce).

- Le symbole marqué sur le produit ou sur son emballage indique que ce produit ne peut pas être éliminé comme déchet ménager normal. Lorsque ce produit doit être éliminé, veuillez le remettre à un centre de collecte prévu pour le recyclage du matériel électrique et électronique. En vous assurant que cet appareil est éliminé correctement, vous participez à prévenir des conséquences potentiellement négatives pour l'environnement et pour la santé, qui risqueraient de se présenter en cas d'élimination inappropriée. Pour toute information supplémentaire sur le recyclage de ce produit, contactez votre municipalité, votre déchetterie locale ou le magasin où vous avez acheté ce produit.

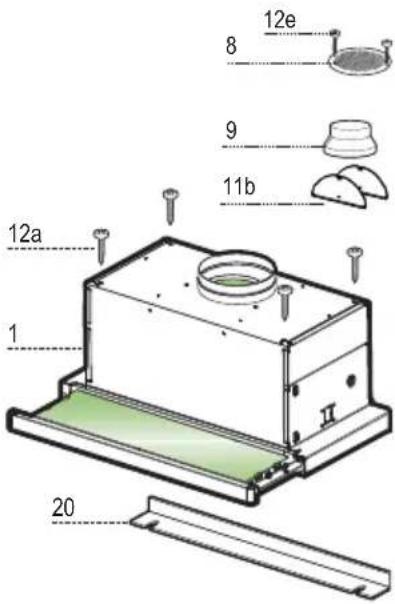

Réf.	Q.té	Composants de Produit
1	1	Corps	Hotte	équipé	de:Comandes, Lumière,Groupe Ventilateur,Filtres
8	1	Grille orientée Sortie de l’Air
9	1	Flasque de Réduction ø 150-120 mm
20	1	Profil	fermeture
11b	2	Clapet c

Réf. Q.té Composants pour l'installation

12a	4 Vis 4,2 x 44,4
12e	2 Vis 2,9 x 9,5

Q.té	Documentation
1	Manuel	d'instructions

Perçage du Plan de support et Montage de la Hot- te

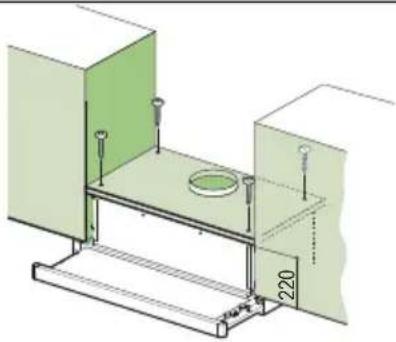

MONTAGE AU MOYEN DE VIS

• Le Plan de support de la Hotte doit être monté plus en haut de 220 mm. par rapport au Plan inférieur des Armoires murales.
• Percer un trou de 4,5 mm. sur le support, en utilisant le Gabarit de perçage fourni avec l'appareil.
• Percer un trou de 150 mm. sur le Plan de support, en utilisant le Gabarit de perçage fourni avec l'appareil.
• Fixer à l'aide des 4 Vis 12a (4,2 x 44,4) fournies avec l'appareil.

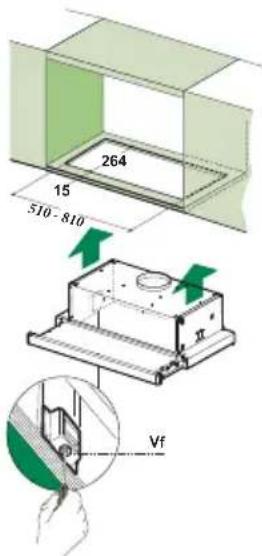

• Il est possible d'installer la Hotte directement sur le plan inférieur des Armoires murales au moyen de supports latéraux par encliquetage.
• Effectuer un emboîtage sur le plan inférieur de l'Armoire murale, comme indiqué.
• Insérer la Hotte jusqu'à accrocher les Supports latéraux par encliquetage.
• Bloquer définitivement en serrant les Vis Vf depuis le bas de la Hotte.

PROFIL DE FERMETURE

- Il est possible de boucher l'espace entre le rebord de la Hotte et la Paroi du fond, en appliquant le Profil 20 fourni avec l'appareil, à l'aide des Vis déjà prévus à cet effet.

Pour l'installation en version aspirante, raccorder la hotte à la conduite de sortie au moyen d'un tube rigide ou flexible de ∅ 150 ou 120 mm, au choix de l'installateur.

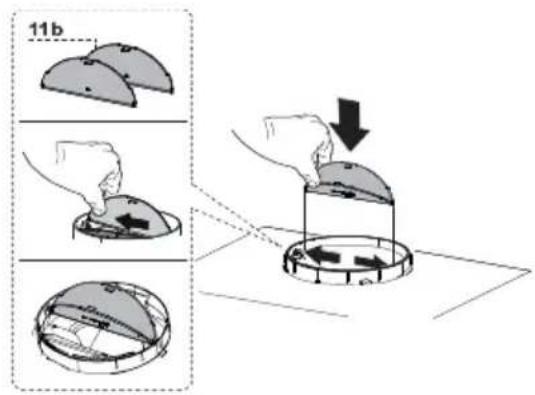

- Positionner les clapets 11b sur la sortie du corps de la hotte.

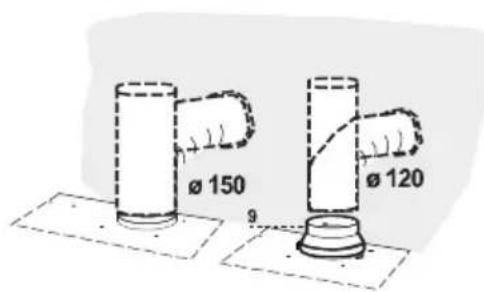

Raccordement du tube ∅ 150

- Fixer le tube au moyen de colliers serre-tube adaptés. Le matériel nécessaire n'est pas fourni.

Raccordement du tube ∅ 120

- Pour le raccordement avec un tube de 120 mm, introduire la bride de réduction 9 sur la sortie du corps de la hotte.

- Fixer le tube au moyen de colliers serre-tube adaptés. Le matériel nécessaire n'est pas fourni.

- Dans les deux cas, retirer les éventuels filtres anti-odeurs au charbon actif.

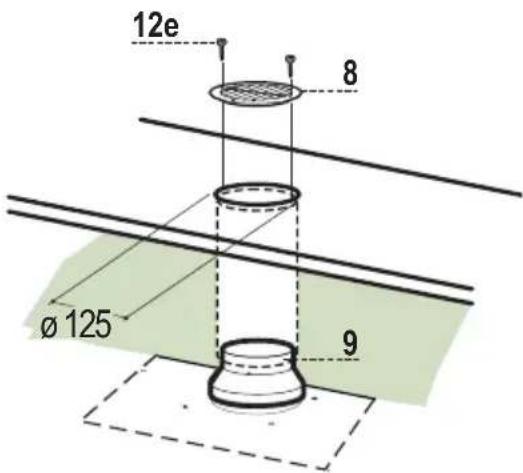

SORTIE AIR VERSION FILTRANTE

- Percer un trou de 125 mm. sur l'éventuelle Tablette qui se trouve au-dessus de la Hotte.

- Insérer le flasque de réduction 9 sur la sortie du corps de la hotte.

- Connecter la Flasque au trou de sortie sur la Tablette qui se trouve au-dessus de la Hotte, au moyen d'un tuyau rigide ou flexible de 120 mm.

- Fixer le tube par des colliers appropriés. Le matériau nécessaire n'est pas fourni.

- Fixer la Grille orientée 8 sur la sortie de l'air recyclé à l'aide de 2 Vis 12e (2,9 x 9,5) fournies avec l'appareil.

- S'assurer de la présence des filtres anti-odeur au charbon actif.

BRANCHEMENT ELECTRIQUE

- Brancher la hotte sur le secteur en interposant un interrupteur bipolaire avec ouverture des contacts d'au moins 3 mm.

- Après avoir installé la hotte, il est indispensable pour la première fois d'ouvrir le chariot coulissant de façon énergique, jusqu'à ce que l'on entende le déclic de fin de course.

ToucheFonction
A	Pour allumer ou éteindre le système d’éclairage à l’intensité maximum, appuyer brièvement sur la touche. Activable depuis n’importe quelle vitesse.
	DelayIndiqué pour compléter l’élimination des odeurs résiduelles. Activable depuis n’importe quelle vitesse. Appuyer longuement sur la touche pour activer le débranchement automatique différé de 5 minutes.Pour la désactiver, appuyer sur la touche de la vitesse ou éteindre le moteur.
BAppui	bref : Branche et débranche le moteur d’aspiration à la première vitesse.
CAppui	bref : Branche et débranche le moteur d’aspiration à la deuxième vitesse.
D	Démarre le moteur d’aspiration à la troisième vitesse.
	- Appuyer et maintenir enfoncé pendant 3 secondes le bouton de réglage de la vitesse 3 pour obtenir une vitesse de fonctionnement élevée pour une durée de 6 minutes. Le voyant clignote.- Appuyer et maintenir enfoncé l’interrupteur pendant 3 secondes avant la fin des 6 minutes pour revenir à la vitesse 3. Le voyant reste allumé.- Enfoncer brièvement avant la fin des 6 minutes pour éteindre la hotte.

Filtres anti-graisse

NETTOYAGE DES FILTRES ANTI-GRAISSE MÉTALLIQUES AUTO- PORTEURS

• Les filtres peuvent être également lavés au lave-vaisselle; il faut les laver tous les 2 mois d'emploi environ, ou bien plus souvent, en cas d'emploi particulièrement intense.
• Sortir le tiroir aspirant.
• Retirer un Filtre à la fois, en intervenant sur les crochets spécialement prévus.
• Laver les Filtres en évitant de les plier, puis laisser sécher avant de les remonter(L'éventuel changement de couleur de la surface du filtre, qui pourrait survenir au cours du temps, ne porte absolument pas préjudice à l'efficacité de celui-ci.).
• Remonter les filtres, en faisant attention à ce que la poignée soit orientée vers la partie visible externe.
  • Fermer le tiroir aspirant.

Il ne sont pas lavables ni régénérables, il faut les remplacer au moins tous les 4 mois d'emploi ou plus fréquemment en cas d'emploi particulièrement intense.

• Retirer les filtres anti-graisse métalliques.

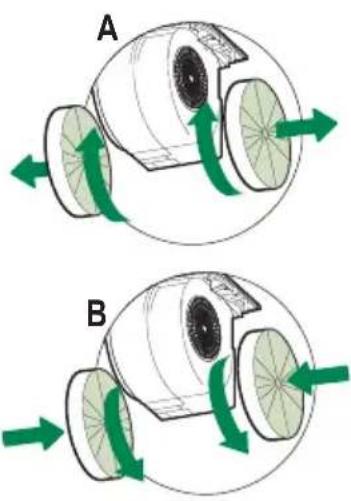

• Retirer les filtres anti-odeur au charbon actif saturés, comme indiqué (A).
  • Monter les nouveaux filtres (B).
• Remonter le filtres anti-graisse métalliques.

- Pour le remplacement, contacter le Service après-vente (« Pour l'achat, s'adresser au service après-vente »).

"Les lampes LED de type S1000 de 100W ne sont pas remplaçables par l'utilisateur".
