DHD694XE1 - Cappa aspirante DE DIETRICH - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Cappa aspirante
Marca	DE DIETRICH
Modello	DHD694XE1
Potenza motore	370 W
Tensione di alimentazione	230-240 V monofase
Illuminazione	3 lampade alogene da 20 W
Peso lordo	39,5 kg
Peso netto	34,5 kg
Distanza minima dal piano di cottura	65 cm
Numero di velocità	4
Comando	Interruttori meccanici + telecomando a infrarossi
Timer	Sì (arresto automatico dopo 10 min)
Filtri antigrasso	2 filtri metallici lavabili
Filtro al carbone (opzionale)	Modello AH4063-U1, da sostituire ogni 6 mesi
Vaschette di raccolta grassi	2 vaschette rimovibili
Modalità di installazione	Ricircolo o evacuazione
Classe di isolamento	I (richiede messa a terra)
Cavo di alimentazione	150 cm con spina
Manutenzione filtri antigrasso	Ogni 2 mesi, lavaggio a mano o in lavastoviglie
Riferimento	DHD694XE1

Domande frequenti - DHD694XE1 DE DIETRICH

Qual è la distanza minima tra la cappa e il piano di cottura?

La distanza minima tra il supporto delle pentole e la parte inferiore della cappa deve essere di 65 cm. Se le istruzioni del piano di cottura indicano una distanza maggiore, rispettare quella.

Come pulire i filtri antigrasso?

Rimuovere i filtri spingendo la manopola verso l'opposto e ruotando verso l'esterno. Lavarli con un detergente liquido a mano o in lavastoviglie. Sciacquare e asciugare prima di rimontare. Pulirli almeno ogni 2 mesi.

Quando bisogna sostituire il filtro al carbone?

Il filtro al carbone deve essere sostituito in media ogni 6 mesi in uso ricircolo. Il modello raccomandato è AH4063-U1. Per rimuoverlo, smontare prima i filtri antigrasso.

Come installare la cappa in versione evacuazione?

In versione evacuazione, è necessario rimuovere il filtro al carbone se presente. Collegare un tubo di evacuazione (diametro 150 mm consigliato) all'uscita dell'aria. Fissare il supporto al soffitto, appendere la cappa, quindi collegare il tubo. Seguire i passaggi del manuale per le regolazioni.

Come sostituire le lampade alogene?

Aprire il coperchio facendo leva nelle apposite fessure. Sostituire la lampada con una alogena da 20 W identica. Attenzione: non toccare la lampada a mani nude.

Cosa fare se il tasto illuminazione lampeggia?

Il lampeggio del tasto illuminazione indica che è necessario pulire i filtri antigrasso (dopo circa 30 ore di funzionamento). Dopo la pulizia, azzerare il contatore premendo il tasto della velocità in corso.

Come utilizzare il telecomando?

Il telecomando ha un tasto ON/OFF (G) per il motore, tasti + (H) e - (I) per la velocità, e un tasto luce (L). Funziona con una batteria 9V tipo transistor. Pulirlo periodicamente ed evitare il contatto con l'acqua.

Come azzerare il contatore di funzionamento dei filtri?

Dopo aver pulito i filtri antigrasso, premere l'interruttore della velocità in corso per azzerare il contatore. La spia dell'illuminazione smetterà di lampeggiare.

Qual è la potenza del motore?

La cappa è dotata di un motore con una potenza di 370 W.

Cosa fare in caso di guasto?

Qualsiasi riparazione deve essere effettuata da un tecnico qualificato. Contattare il rivenditore o il servizio consumatori Brandt (0,34 €/min). Specificare il riferimento completo dell'apparecchio (tipo e numero di serie) situato sulla targhetta all'interno.

MANUALE UTENTE DHD694XE1 DE DIETRICH

La distance minima tra la superficie di supporto delle pentole sul piano di cottura e la parte inferiore della cappa delve essere 65 cm. Se le istruzioni per l'installazione del piano di cottura specificano una distance maggiore,但这a delve essere tenuta in considerazione.

L'aria raccolta non deve essere convogliata in un condotto usato per lo scarico di fumi di apparecchi alimentati con energia diversa da quella elettrica (impiani di riscaldamento centralizzati, termosifoni, scaldabagni ecc.).

Per lo scarico dell'aria da evacuire rispetto le prescrizioni delle autorità competenti. Inoltre l'aria da scaricare non deve essere eliminata atraverso una cavity del muro a meno che tale cavity non sia destinata a quello scopo.

Prevedere un'aeguata areazione del locale quando una cappa e apparecchi alimentati con energia diversa da quella elettrica (stufe a gas, ad olio, a carbone ecc), vengono usati contemporaneamente. Infatti la cappa aspirante evacuando l'aria potrebbe create una pressione negativa nella stanza. La pressione negativa del locale non deve superare i 0,04 mbar, evitando così il risucchio dei gas di scarico della fonte di calore. Pertanto attrezzare il locale con delle prese d'aria che alimentino un flusso costante di aria fresca.

Controllare la targa caratteristiche tecniche posta all'internalo dell'apparecchio; se sulla targa compare il significolo (回) seguire le seguenti istruzioni: quello apparecchio presente accorgimenti tecnici costruttivi tali da essere annoverato nella classe di isolamento Il e pertanto non deve essere collegato a terra.

Controllare la targa caratteristiche tecniche posta all'interno dell'apparecchio; se sulla targa NON compare il symbolo ( 1 ) seguire le seguenti istruzioni: ATTENZIONE: quello apparecchio deve essere collegato a terra. Nell'operazione di collegamento elettrico assicurarsi che la presa di corrente sia munita di collegamento di terra.

Nell'operazione di collegamento elettrico verificare che i valori di tensione corrispondano con quelli indicati nella targa insertita all'interno dell'apparecchio. Se il Vostro apparecchio non è provvisto di cavo flessibile non separabile e di spina, o di altri dispositivo che assicuri la onnipolare disinserzione alla rete, con una distance di aperture dei contatti di almeno 3mm , allora tali dispositivi di separazione alla rete devono essere previsti nell'installazione fissa. Se il Vostro apparecchio è provvisto di cavo alimentazione e di spina, porre l'apparecchio in modo che la spina sia accessibile.

Prima di procedere a qualsiasi operazione di pulizia o manutenzione è necessario togliere tensione.

ATTENZIONE: Questo apparecchio deve essere collegato a terra.

USO

Evitare l'uso di materiali che causano fiammate (flambè) nelle immedite vicinanze dell'apparecchio.

Nel caso di fritture fare particolarmente attenzione al pericolo di incendio che costituiscono olio e grassi. Particularmente pericoloso per la sua infiammabilità è l'olio più usato. Non usare griglie elettriche scoperte.

Per evitare un possibile rischio di incendio atteneri alle istruzioni indicate per la pulizia dei filtri antigrasso e la rimozione di eventuali depositi di grasso sull'apparecchio.

MANUTENZIONE

Un'accurata manutenzione garantisce un buon funzionamento ed un buon rendimento nel tempo.

La rimozione di eventuali depositi di grasso dall'apparecchio va effettuata periodicamente in rapporto all'uso (almeno agli 2 mesi). Evitare l'uso di prodotti contententi abrasivi o corrosivi. Per la pulizia esterna di apparecchi verniciati adoperare un panno inumidito con acqua tiepida e detersivo neutro; per la pulizia esterna di apparecchi in acciaio, rame od ottone è consigliato l'uso di prodotti specifici, segundo le istruzioni indicate sul prodotto; per la pulizia interna dell'apparecchio usare un panno/pennello imbevuto di alcool etilico denaturato.

DESCRIZIONE DELL'APPARECCHIO

Le descritioni e caratteristiche figuranti in quello documento sono date a titolo d'informazione e non come obbligo. In effetti, certi della qualità dei nostri prodotti, ci riserviamo il diritto di effettuare, alla preavviso, qualsiasi modifica o miglioramento. Come tutte le cappe, quosti apparecchi possono essere installati sua in versione filtrante sua in versione aspirante.

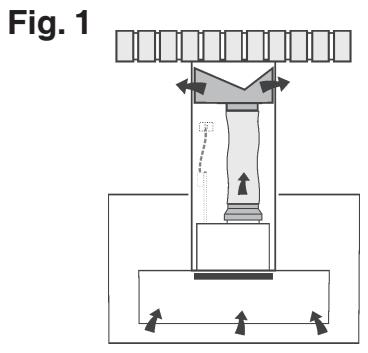

Nella versione Filtrante (Fig. 1) l'aria e i vapori convogliati dall'apparecchio, vengono depurati dalrello al carbone e rimessi in circolazione nell'ambiente. ATTENZIONE: Nell'uso in versione filtrante è necessario utilizzato ilrello al carbone che purifica l'aria rimessa nell'ambiente.

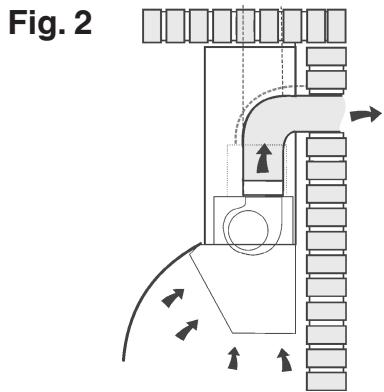

Nella versione Aspirante (Fig. 2) i vapori e gli odori di cucina, vengono convogliati direttamente verso l'esterno,tramite un condotto di evacuatione,attraverso la parete o soffitto.Pertanto non è più necessario l'uso del filtrlo al carbone.Decidete all'inizio quale tipo di installatione fare.

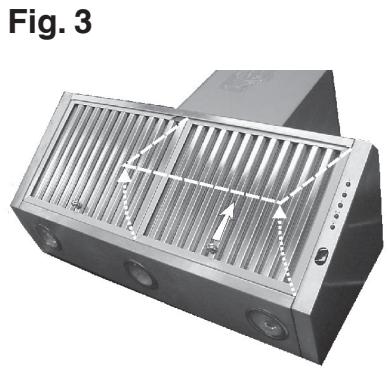

Il vosto apparecchio è fornito in versione filtrante, pertanto se decidete di installare l'apparecchio in versione aspirante, dovrete togliere il filtro al carbone.

Qesto apparecchio è conforme alla norma del 16.08.89 relativà alla limitazione dei disturbi radioelettrici (Direttiva CEE n.76.889 modificata alla Direttiva CEE 87.308.)

INSTALLAZIONE

Si consiglia di fidicare le operazione di installatione a personale specializzato.

Leggere attendamente leindicazioni riportate al paragrafo "IMPORTANTE"a pagina 40 del libretto istruzioni.

1. Prima di procedere alle operazioni di montaggio, per una più facile manovrabilità dell'apparecchio disinserire i filtri antigrasso: afferrare il pomello e spingendo verso la parte opposta delhetto ruotare ilhetto verso l'esterno (Fig. 3).
2. Predisporre l'alimentazione elettrica entro l'ingombro del tubo decorativo.
3. Se il vostro appearecchio deve essere istallato in versione Aspirante, predisporre il foro ed il condotto di scarico dell'aria.

Per ottenere condizioni ottimali nelle versioni aspiranti, utilizzare un tubo per lo scarico dell'aria che abbia:

lunghezza minima indispensable, minor numero possibile di curve (angolo massimo della curva: 90^ ), materiale approvato normativamente (a seconda dello Stato), lato interno più liscio possibile. Si consiglia inoltre di evitare cambiamenti drastici di sezione del tubo (diametro: 150 mm). Considerare che la bocca uscita aria della cappa non è sull'asse longitudinale ma rimane spostata di 35 mm verso destra - vedi dimensioni Fig. 17.

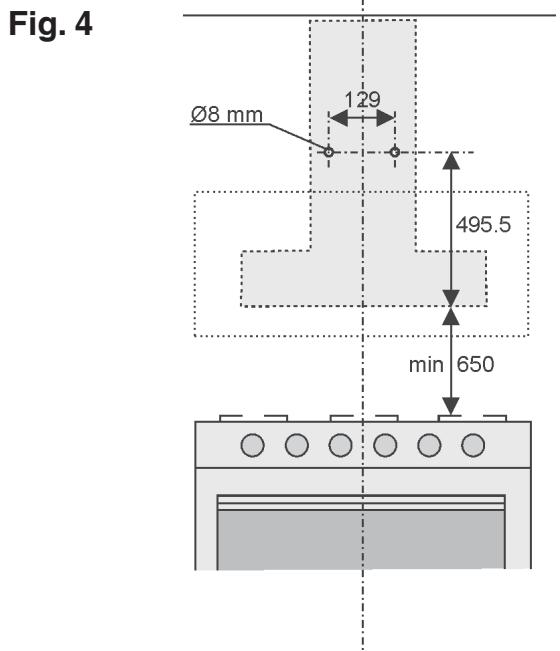

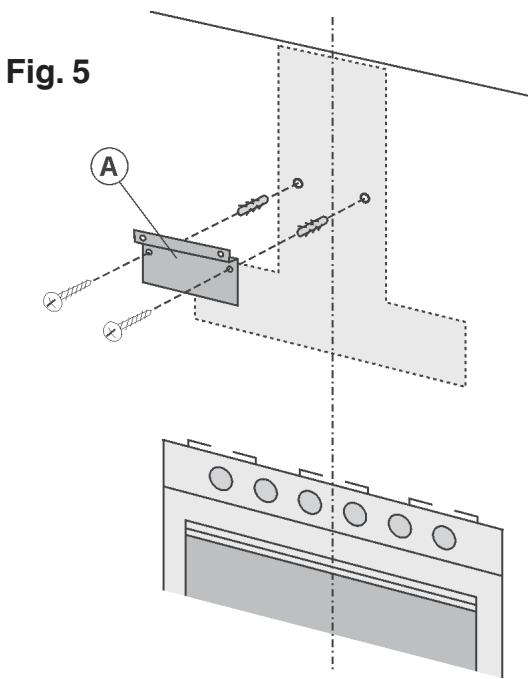

1. Fissaggio a muro: Tracciate sulla parete una linea, sulla verticale del vosto piano di cottura. Segnate sulla parete i primi 2 fori che dovrete fare, rispettoando le misure indicate in Fig. 4; effettuate i 2 fori ed inserte i tasselli (in dotazione). Tenere presente che la distanza tra il bordo inferiore della cappa (pare dove sono posizionate le lampade) ed il piano cottura delve essere min 650~mm . Fissate la staffa metallica (A) alla parete utilizzando i 2 fori appena effettuali - Fig. 5 - (le viti per il fissaggio della staffa sono in dotazione). Utilizzato i 2 triangolini ritagliati sulla staffa per posizionarla esattamente lungo l'asse verticale della cappa.

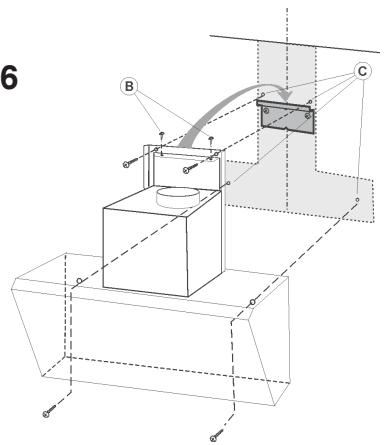

Agganciate quindi la cappa alla staffa (Fig. 6). Regolare la posizione orizzontale spostando la cappa a destra o a sinistra secondo le esigenze di allineamento ai pensili. Se avete l'esigenza di regolare la cappa anche in altezza, operare sulle apposite viti (B) di regolazione (in dotazione). A regolazione avvenuta, nella togliere la cappa, segnare sul muro gli altri 4 fori da fare (C); sganciare la cappa ed effettuare i fori segnati (diametro 8mm); utilizzato poi 4 tasselli e 4 viti (in dotazione) per il fissaggio definitivo.

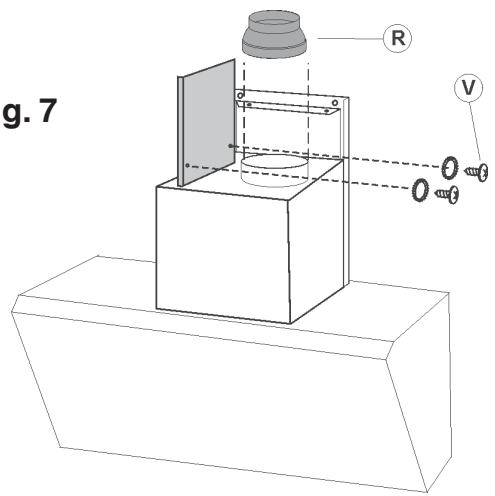

1. Montare la piastra dell'impiano elettrico fissandola con 2 viti (V) e 2 rondelle (Fig. 7).

Fig. 6

Fig. 7

INSTALLAZIONE IN VERSIONE FILTRANTE

1. Montaggio riduzione: posizionare la riduzione (R) sopra la bocca uscita aria del motore ed esercitare una leggera pressione (Fig.7).

7. Fissaggio dei tubi telescopici:

• Regolare la larghezza della staffa di supporto (D) del tubo telescopico tramite le viti F indicate in Fig. 8.
• Successivement, mediante i tasselli e le viti (G) in dotazione, fissare la staffa al soffitto facendo in modo che sia in asse con la sua cappa (Fig. 8).
• Preendere il deflettore aria e montarci la relativa flangia (W) con movimento rotatorio (Fig. 9); fissare alla flangia un tubo flessibile (di diametro 125~mm ) bloccandolo con una fascetta metallica (tubo e fascette non sono in dotazione); fissare il deflettore aria al tubo superiore (Fig. 9) con 4 viti.
• Fissare i 2 ferma-vetro ai lati del tubo inferiore: avvitare la vite operando dall'interno del tubo inferiore e bloccare il ferma-vetro (Fig. 10).

Fig. 8

Fig. 9

Fig. 10

• Collegare il tubo tlessabile alla riduzione (R) presente sulla bocca uscita aria (Fig. 11).
• Effettuare il collegamento elettrico della cappa mediante il cavo di alimentazione.
• Inserire i tubi telescopici appoggiandoli sulla cappa; sollevare il tubo superiore fino al soffitto e fissarlo tramite le 2 viti H (Fig.12).

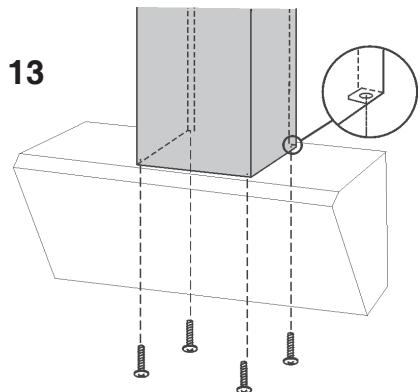

• Fissare il tubo inferiore con 4 viti, operando dall'interno della cappa (Fig. 13).

Fig. 11

Fig. 12

Fig. 13

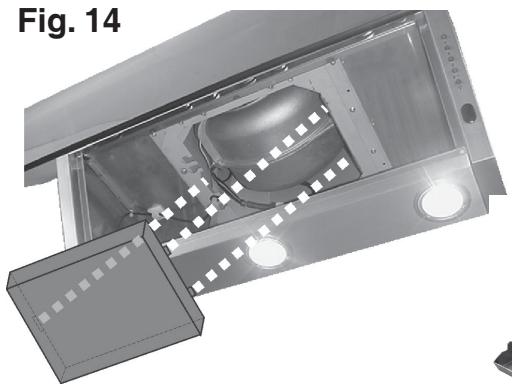

• Nella versione filtrante è necessario l'uso del filtrro carbone. Verificare se gli installato, eventualmente installarlo infrilando le 2 linguette del filtrro nell'apposita sede e facendolo ruotare verso l'interno (Fig. 14).

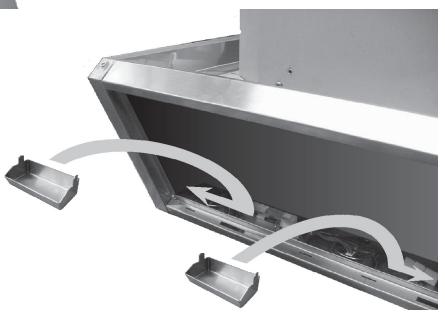

• Installazione delle vaschette raccogli-grasso: posizionare le 2 vaschette all'interno della cappa, in prossimità delle lampade alogene, e spostare le vaschette lateralmente, verso l'esterno della cappa (Fig. 15).

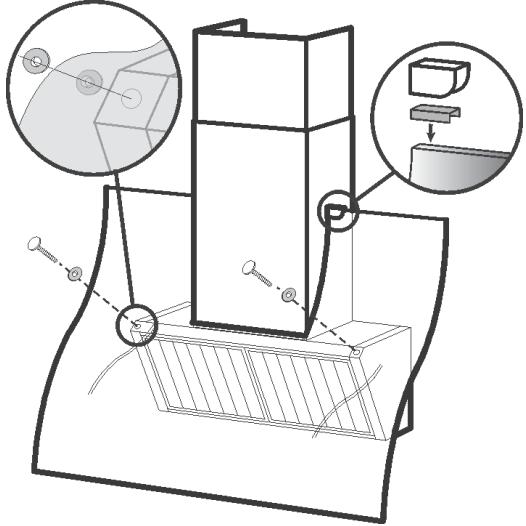

• Montaggio vetro: infrare le 2 guarnizioni in plastica sul bordo superiore del vetro (Fig. 16); posizionare il vetro all'interno dei
  2 fermavetro e fissarlo alla cappa con 2 viti e 4 rondelle (Fig. 16).

Fig. 14

Fig. 15

Fig. 16

INSTALLAZIONE IN VERSIONE ASPIRANTE

6. Fissaggio dei tubi telescopici:

• Regolare la larghezza della staffa di supporto (D) del tubo telescopico tramite le viti F indicate in Fig. 8.
• Successivamente, mediante i tasselli e le viti (G) in dotazione, fissare la staffa al soffitto facendo in modo che sia in asse con la sua cappa (Fig. 8).
• Fissare i 2 ferma-vetro ai lati del tubo inferiore: avvitare la vite operando dall'interno del tubo inferiore e bloccare il ferma-vetro (Fig. 10).
• Collegare il tubo evacuationa aria alla bocca uscita aria bloccandolo con una fascetta metallica (tubo e fascette non sono in dotazione).
• Effettuare il collegamento elettrico della cappa mediante il cavo di alimentazione.
• Inserire i tubi telescopici appoggiandoli sulla cappa; sollevare il tubo superiore sono al soffitto e fissarlo tramite le 2 viti H (Fig.12).
• Fissare il tubo inferiore con 4 viti, operando dall'interno della cappa (Fig. 13).
• Nella versione aspirante non è necessario l'uso del filtro al carbone, pertanto se è installato rimuoverlo spingendo il fermo verso l'interno e ruotando il filtrto verso il basso fino a togliere le 2 linguette dalre loro sedi (Fig. 14).
• Installazione delle vaschette raccogli-grasso: posizionare le 2 vaschette all'interno della cappa, in prossimità delle lampade alogene, e spostare le vaschette lateralmente, verso l'esterno della cappa (Fig. 15).
• Montaggio vetro: infrare le 2 guarnizioni in plastica sul bordo superiore del vetro (Fig. 16); posizionare il vetro all'interno dei 2 fermavetro e fissarlo alla cappa con 2 viti e 4 rondelle (Fig. 16).

Dati Tecnici

• 1 Motore potenza 370 W
  Tensione: 230-240V monofase
• Illuminazione: 3 lampade alogene da 20W
• Fornito con cavo alimentazione di 150 cm. con presa di corrente
• Peso lordo : Kg. 39.5
• Peso netto : Kg. 34.5
• 2 filtri antigrasso metallici

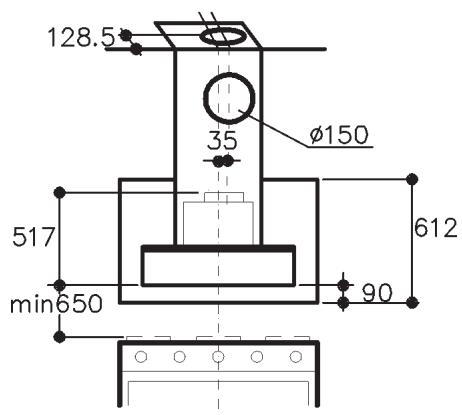

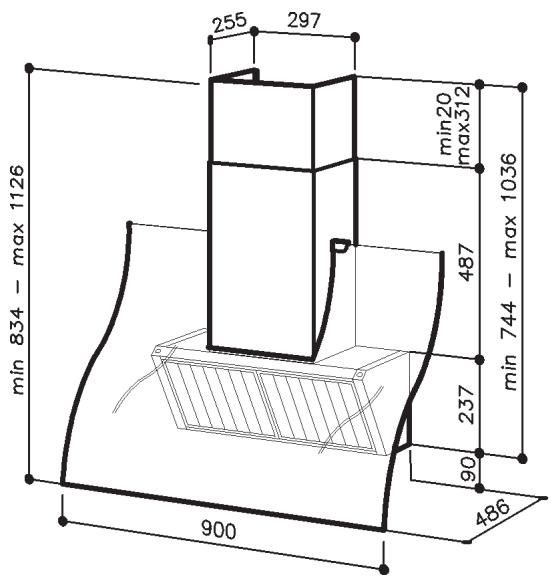

Dimensioni (Fig. 17)
Fig. 17

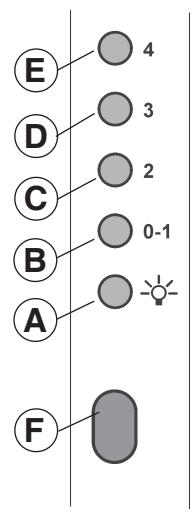

A = Interruptatore accensione luce
B = Interruttore accensione ON/OFF motore alla I velocità
C = Interrupttrelo II velocità
D = Interruttore III velocità
E = Interruftore IV velocità
F = Sensore a raggi infrarossi.

Ripremendo il tasto della velocità attiva in quel momento, entra in funzione il timer di autosp-gnimento e il led relativo inizia a lampegliare per 10' poi il motore si spegne insieme alle lui (se sono accese). Nell'intervallo dei 10'di temporizzazione è possibile modificare la velocità del motore. L'eventuale spegnimento del motore annulla la fase di temporizzazione. Raggiunte le 30h di funzionamento il tasto lui inizia a lampegliare per indicare la pulizia del filtro antigrasso. Per il reset premei l tasto della velocità di funzionamento attuale.

Funzionamento con telecomando (Fig. 19):

G = Interruttore accensione ON/OFF motore alla velocità relativà all'ultimo spagnimento.

H = Aumento velocità
I = Diminuzione velocità
L = Interruttore accensione luce

ATTENZIONE: una particolare attenzione deve essere rivolta al telecomando. Evitare il contatto con l'acqua e pulire periodicamente in modo da evitare depositi di grasso. Il telecomando deve essere alimentato da una pila 9 V tipo "Transistor".

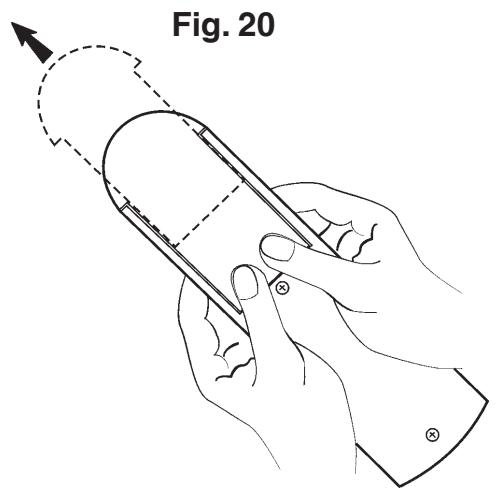

Per accedere al vano batteria, esercitare una pressione sullo sportellino del telecomando (come indicato in Figura 20) facendolo scorrere verso l'esterno.

Le batterie usate devono essere eliminare in modo sicuro, utilizzando gli apposti contentitori.

In caso di eliminazione del telecomando, ricordarsi che le batterie devono essere prima rimosse.

Fig. 18

Fig. 19

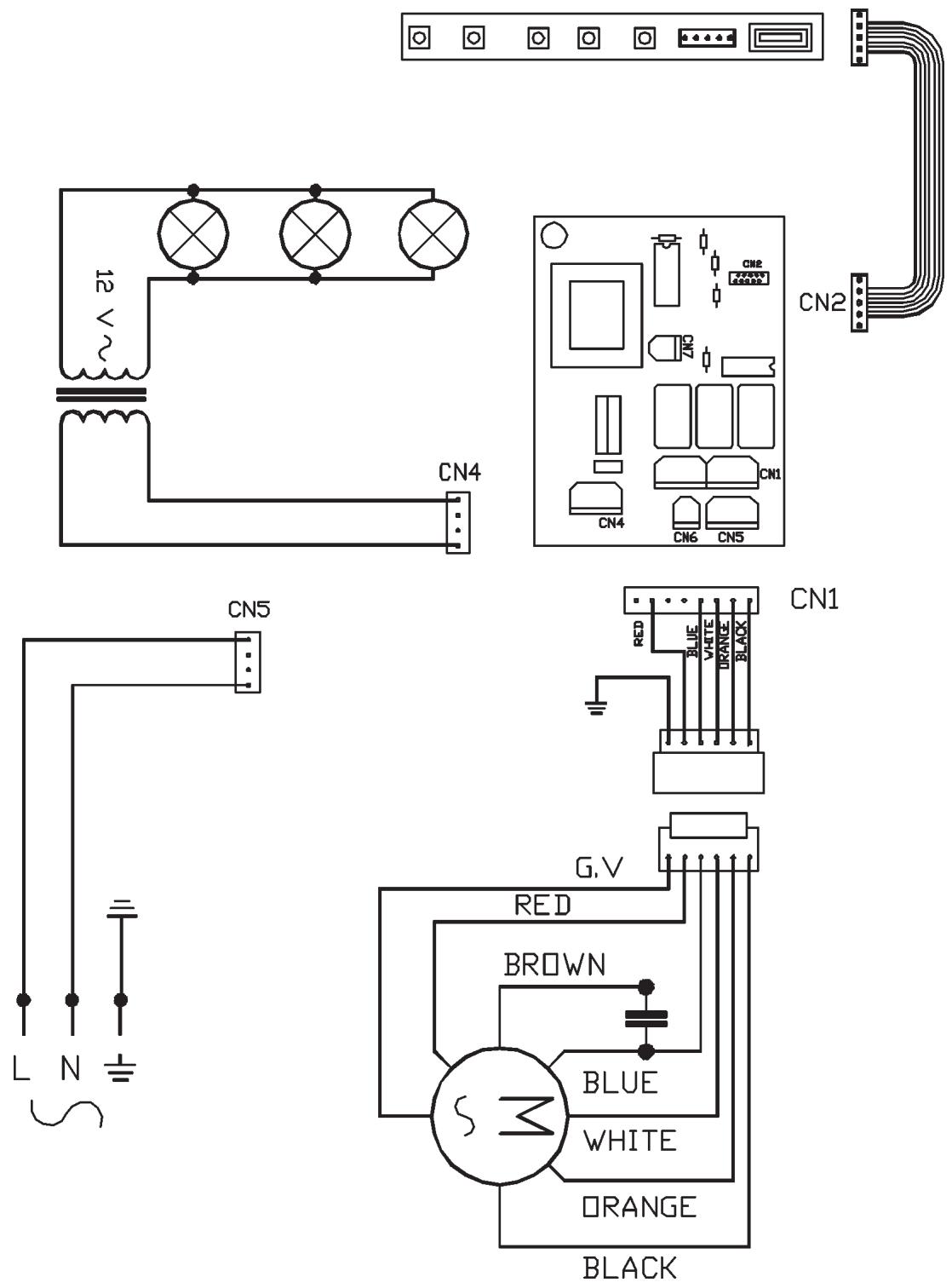

Durante il collegamento elettrico, assicurarsi che la tensione corrisponda a quella indicata nella targa tecnica.

Prima di procedere alle operazioni di pulizia o manutenzione togliere la tensione.

Il collegamento elettrico deve essere realizzato da un technique specializzato, conforme alla norma in vigore.

Questo appearecchio è costruito in modo da appartenere alla classe diisolamento I; è quindi necessario collegarlo a terra.

MANUTENZIONE

PRIMA DI QUALSIASI OPERAZIONE, TOGLIERE LA TENSIONE ALLA CAPPA (PRESA DI CORREnte o INTERRUPTO-RE).

Un'accurata manutenzione garantisce un buon funzionamento ed un buon rendimento nel tempo.

-Manutenzione della carcassa:

Nella pulizia della carcassa evitare l'impiego di prodotti contententi abrasivi.

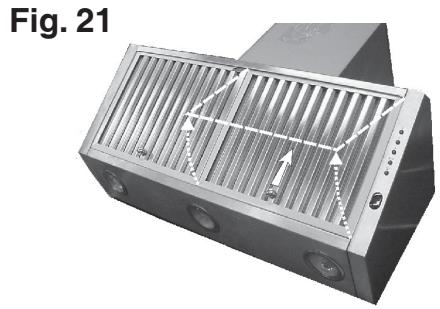

-Manutenzione dei filtri antigrasso:

I filtri antigrasso necessitano di una regolare manutenzione e bisogna pulirli mediamente agli due mesi, in rapporto all'uso. La cappa segnala il momento di pulire i filtri antigrasso anni 30 ore circa di funzionamento, mediante il lampeggio del tasto luci (Fig. 17A).

Togliere i filtri antigrasso: afferrare il pomello e spingendo verso la parte opposita del filtrro ruotare il filtrro verso l'esterno (Fig. 21). Lavateli con un normale prodotto neutro in commercio poi sciacquare abbondamente e asciugare. Il lavaggio puo' essere effettuato in lavastoviglie. Rimontare i filtri antigrasso. Una volta puliti i filtri antigrasso, far ripartire il conteggio delle ore (reset) premendo il tasto della velocità di funzionamento attuale.

-Manutenzione delle vaschette raccogli-grasso:

Le vaschette raccogli-grasso necessitano di una regolare manutenzione e bisogna svuotarle e pulirle mediamente agli due mesi, in rapporto all'uso.

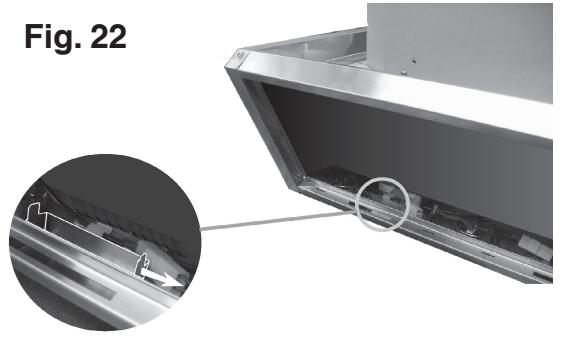

Rimozione delle vaschette raccogli-grasso: spostare le vaschette lateralmente, verso l'internalo della cappa (Fig. 22) e rimuoverle.

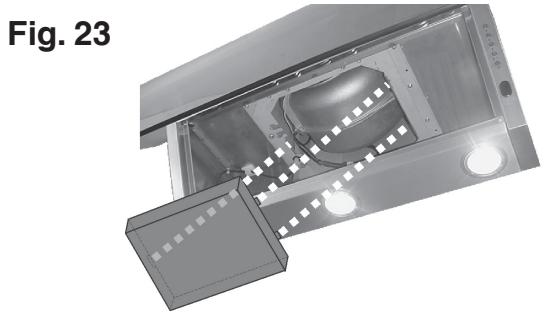

-Manutenzione del filtro al carbone:

Seutilizzate l'apparecchio in versione filtrante, è necessario sostituire il filtrlo al carbone in media agli.SEi mesi,secondo l'utilizzo della cappa. Referenza filtrlo carbone: AH4063-U1.

Per togliere il filtrlo al carbone, bisogna innanzitutto togliere i filtri antigrasso (Fig.21). Successivamente rimuovere il filtrlo carbone spingendo il fermo verso l'internalo e ruotando il filtrlo verso il basso fino a togliere le 2 linguette delle loro sedi (Fig. 23).

Sostituire il filtro al carbone e rimontare i filtri antigrasso.

-Sostituzione delle lampade alogene:

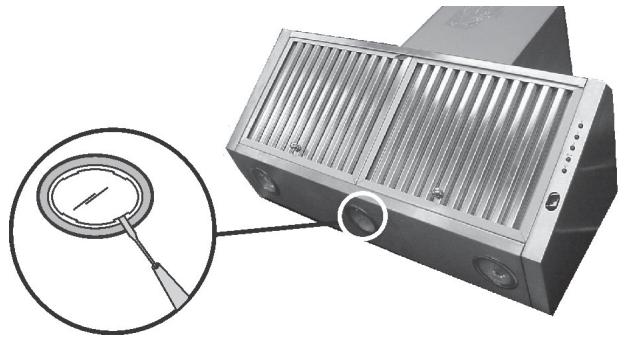

Per sostituire le lampade alogene après il coperchio facendo leva sulle apposite fissure (Fig. 24). Sostituire con lampade dello stesso tipo. ATTENZIONE: non toccare la lampadina a mani nude.

Fig. 24
