Type de produit	Amplificateur de puissance pontable à deux canaux
Marque	Pioneer
Modèle	GM-3500T
Alimentation	14,4 V CC (10,8 V à 15,1 V), masse négative
Puissance de sortie maximale	400 W (200 W × 2)
Puissance de sortie continue	60 W × 2 (4 Ω, 20 Hz-20 kHz, ≤1% THD+N) 185 W × 1 (ponté 4 Ω, 1 kHz, ≤1% THD+N) 85 W × 2 (2 Ω, 1 kHz, ≤1% THD+N)
Impédance de charge	4 Ω (2 Ω à 8 Ω acceptable)
Réponse en fréquence	10 Hz à 70 Hz (+0 dB, -3 dB)
Rapport signal/bruit	98 dB (IEC-A)
Distorsion	0,05 % (10 W, 1 kHz)
Filtre passe-bas	Fréquence de coupure 80 Hz, pente -12 dB/octave
Commande de gain	RCA : 200 mV à 6,5 V Haut-parleur : 0,8 V à 26 V
Fusibles	25 A × 1, 30 A × 2
Consommation électrique	15 A (4 Ω en continu), courant moyen 4 A (deux canaux) / 7 A (un canal)
Fonctions de protection	Court-circuit, surchauffe, tension CC en sortie
Indicateur de mise sous tension	LED
Mode ponté	Oui, pour une charge de 4 Ω max
Entrées	RCA (2 canaux) et entrée haut-parleur (avec connecteur fourni)
Sorties haut-parleurs	2 canaux (stéréo) ou 1 canal (mono ponté)
Télécommande	Fil de télécommande système (12 V)

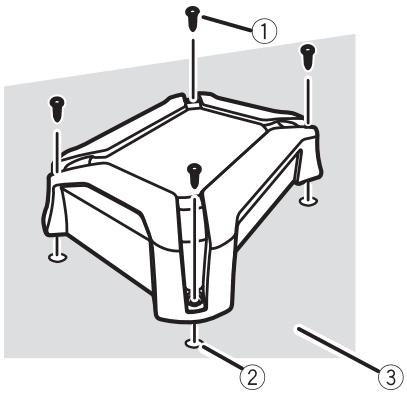

Installation	Vis autotaraudeuses fournies (4 mm × 18 mm), pré-perçage 2,5 mm
Accessoires recommandés	Fil de batterie rouge RD-223 et fil de terre (vendus séparément)

FOIRE AUX QUESTIONS - GM-3500T PIONEER

Comment brancher l'amplificateur GM-3500T sur la batterie ?

Utilisez un fil de batterie rouge spécial RD-223 (vendu séparément) connecté directement à la borne positive (+) de la batterie. Le fil de terre (noir) doit être connecté à la carrosserie du véhicule. Déconnectez d'abord la borne négative (-) de la batterie avant toute installation.

Quelle impédance de haut-parleur puis-je utiliser ?

En mode stéréo (deux canaux) : 2 Ω à 8 Ω. En mode ponté (un canal) : 4 Ω à 8 Ω maximum. Ne dépassez pas 4 Ω en ponté pour éviter la surchauffe.

Comment régler le gain de l'amplificateur ?

La commande de gain se trouve sur la face avant. Pour une source RCA standard (500 mV), réglez sur NORMAL. Pour une source Pioneer avec sortie jusqu'à 4 V ou plus, ajustez le gain en fonction. Tournez la commande vers un niveau plus faible si la sortie est saturée.

Que faire si le son est coupé régulièrement ?

Cela peut être dû à une activation de la fonction de protection. Vérifiez les connexions des haut-parleurs (court-circuit), la température de l'amplificateur et le niveau de gain. Si tout est correct, contactez un centre d'entretien Pioneer.

Puis-je utiliser l'entrée haut-parleur et l'entrée RCA en même temps ?

Non, ne connectez pas simultanément l'entrée RCA et l'entrée haut-parleur. Utilisez l'une ou l'autre selon votre source.

Comment configurer le mode ponté ?

Pour le mode ponté, utilisez la borne positive (+) du canal gauche et la borne négative (-) du canal droit pour connecter un haut-parleur de 4 Ω (ou deux haut-parleurs de 8 Ω en parallèle). Ne dépassez pas 4 Ω.

Quel fusible utiliser pour l'amplificateur ?

L'amplificateur utilise un fusible de 25 A × 1 et deux fusibles de 30 A × 2. Remplacez toujours par un fusible de même valeur. Un fusible incorrect peut causer une surchauffe.

L'indicateur de mise sous tension ne s'allume pas, que faire ?

Vérifiez les connexions d'alimentation (batterie, terre, télécommande). Assurez-vous que le fil de télécommande est connecté à une source 12 V commutée. Vérifiez également les fusibles.

Peut-on utiliser cet amplificateur avec un caisson de basses ?

Oui, en mode ponté pour un caisson de basses. Réglez le commutateur LPF sur ON pour activer le filtre passe-bas à 80 Hz, ce qui supprime les hautes fréquences.

Où puis-je trouver le manuel d'utilisation complet ?

Le manuel complet est disponible en téléchargement gratuit sur notice-facile.com au format PDF. Vous pouvez également consulter le site Pioneer : www.pioneer.fr.

MODE D'EMPLOI GM-3500T PIONEER

Owner's Manual Mode d'emploi

BRIDGEABLE TWO-CHANNEL POWER AMPLIFIER

AMPLIFICATEUR DE PUISSANCE PONTABLE À DEUX CANAUX

AMPLIFICATORE DI POTENZA A DUE CANALI COLLEGABILE A PONTE

Si vous souhaitez vous débarrasser de cet appareil, ne le mettez pas à la poubelle avec vos ordures ménagères. Il existe un système de collecte séparé pour les appareils électroniques usagés, qui doivent être récupérés, traités et recyclés conformément à la législation.

Dans les états membres de l'UE, en Suisse et en Norvège, les foyers domestiques peuvent rapporter leurs produits électroniques usagés gratuitement à des points de collecte spécifiés ou à un revendeur (sous réserve d'achat d'un produit similaire).

Dans les pays qui ne sont pas mentionnés ci-dessus, veuillez contacter les autorités locales pour vous informer de la méthode correcte de mise au rebut.

En agissant ainsi vous assurerez que le produit que vous mettez au rebut est soumis au processus de traitement, de récupération et de recyclage nécessaire et éviterez ainsi les effets négatifs potentiels sur l'environnement et la santé publique.

Nous vous remercions d'avoir acheté cet appareil PIONEER.

Pour garantir une utilisation correcte, lisez bien ce mode d'emploi avant d'utiliser cet appareil. Il est particulièrement important que vous lisiez et respectiez les indications AT-TENTION et PRÉCAUTION de ce mode d'emploi. Conservez-le dans un endroit sûr et facilement accessible pour toute consultation ultérieure.

Visitez notre site Web

Rendez-nous visite sur le site suivant :

http://www.pioneer.fr

• Enregistrez votre produit. Nous conserverons les détails de votre achat dans nos fichiers pour vous aider à faire référence à ces informations pour une déclaration d'assurance en cas de perte ou de vol.
• Notre site Web fournit les informations les plus récentes sur PIONEER CORPORATION.

En cas d'anomalie

En cas d'anomalie, consultez le distributeur ou le service d'entretien agréé par Pioneer le plus proche.

Avant de connecter/ d'installer l'amplificateur

ATTENTION

• L'utilisation d'un fil de terre RD-223 et d'un fil de batterie rouge spécial, disponibles séparément, est recommandée. Connectez le fil de la batterie directement sur la borne positive ⊕ de la batterie du véhicule et le fil de terre sur la carrosserie du véhicule.
• Cet appareil est utilisable sur des véhicules équipés d'une batterie 12 V avec mise à la masse du négatif. Vérifiez la tension de la batterie avant l'installation dans des véhicules de caravaning, des camions ou des bus.
• Utilisez toujours un fusible correspondant aux caractéristiques spécifiées. L'utilisation d'un fusible incorrect peut entraîner une surchauffe et de la fumée, des dommages au niveau du produit et des blessures, incluant des brûlures.
• Vérifiez les connexions de l'alimentation et des haut-parleurs en cas de rupture du fusible du fil de batterie vendu séparément ou de l'amplificateur. Déterminez la cause et résolvez le problème, puis remplacez le fusible par un fusible identique.

Avant de commencer

• Ne laissez pas cet appareil entrer en contact avec des liquides. Cela pourrait provoquer une électrocution. Tout contact avec des liquides pourrait aussi provoquer des dommages, de la fumée et une surchauffe de l'appareil. Les surfaces de l'amplificateur et des haut-parleurs connectés peuvent également chauffer et entraîner des brûlures mineures.
• En cas d'événement anormal, l'alimentation de l'amplificateur est coupée de manière à éviter tout dysfonctionnement de l'équipement. Dans ce cas, coupez l'alimentation du système et vérifiez les connexions de l'alimentation et des haut-parleurs. Si vous n'êtes pas en mesure de déterminer la cause, veuillez contacter votre revendeur.
• Déconnectez toujours la borne négative de la batterie préalablement, de manière à éviter tout risque de choc électrique ou de court-circuit lors de l'installation.

PRÉCAUTION

• Maintenez le niveau d'écoute à une valeur telle que vous puissiez entendre les sons provenant de l'extérieur.
• L'utilisation prolongée du système stéréo du véhicule lorsque le moteur est à l'arrêt ou au ralenti peut épuiser la batterie.

Quelques mots sur la fonction de protection

La fonction de protection fonctionnera selon les conditions indiquées ci-dessous. Si la fonction de protection est activée, l'indicateur de mise sous tension s'éteint et l'amplificateur se met hors service.

• Si la borne de sortie des haut-parleurs et le fil du haut-parleur sont en court-circuit.
• Si la température à l'intérieur de l'amplificateur est trop élevée.
• Si une tension CC est appliquée à la borne de sortie des haut-parleurs.

Description de l'appareil

Face avant

Face arrière

Si nécessaire, utilisez un tournevis plat pour régler le commutateur.

① Commutateur LPF (filtre passe-bas)

Basculez les réglages en fonction du haut-parleur connecté.

• Lorsque le haut-parleur d'extrêmes graves est connecté :
  Sélectionnez ON. Cela supprime les fréquences élevées et émet à basse fréquence.
• Lorsque le haut-parleur pleine gamme est connecté :
  Sélectionnez OFF. OFF émet la gamme de fréquences complète.

Si la sortie reste faible alors que le volume du système stéréo du véhicule a été augmenté, tournez les commandes vers un niveau plus faible. En cas de distorsion lors de l'augmentation du volume du système stéréo du véhicule, tournez les commandes vers un niveau plus élevé.

- Procédez au réglage sur la position NORMAL pour l'utilisation avec un système stéréo de véhicule équipé d'une sortie RCA (sortie standard de 500 mV). Pour l'utilisation avec un système stéréo de véhicule Pioneer équipé d'une sortie RCA, dont la sortie maximale est de 4 V ou plus, réglez le niveau en fonction de celui de sortie du système stéréo du véhicule.

- Si la quantité de parasites est trop importante lors de l'utilisation des bornes d'entrée des haut-parleurs, tournez la commande de gain à un niveau plus élevé.

③ Indicateur de mise sous tension

L'indicateur de mise sous tension s'allume pour indiquer la mise sous tension.

Réglage correct du gain

• Fonction de protection incluse pour éviter tout dysfonctionnement de l'appareil et/ou des haut-parleurs lié à une sortie excessive ou à une utilisation ou une connexion incorrecte.
• Lors de l'émission de sons à haut volume, etc., cette fonction coupe l'émission pendant quelques secondes. L'émission est cependant rétablie une fois le volume de l'appareil central baissé.
• Une coupure de la sortie son peut indiquer un réglage incorrect de la commande de gain. Afin de garantir une émission sonore continue lorsque le volume de l'appareil central est élevé, réglez la commande de gain de l'amplificateur à un niveau adapté au niveau de sortie maximal de la sortie préamp de l'appareil central de manière à ce que le volume ne nécessite aucune modification et à ce que les sorties excessives soient contrôlées.
• Le son de l'appareil est régulièrement coupé alors que les réglages du gain et du volume sont corrects. Dans de tels cas, veuillez contacter le Centre d'entretien agréé par Pioneer le plus proche.

Commande de gain de l'appareil

L'illustration ci-dessus représente le réglage de gain NORMAL.

Relation entre le gain de l'amplificateur et la puissance de sortie de l'appareil central

Si le gain de l'amplificateur est augmenté de manière incorrecte, les distorsions augmentent sans que la puissance soit beaucoup plus importante.

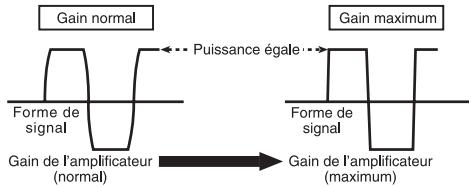

Forme de signal lors de l'émission à volume élevé avec la commande de gain de l'amplificateur

Forme de signal distordu avec sortie élevée, si vous augmentez le gain de l'amplificateur, la puissance n'est que légèrement modifiée.

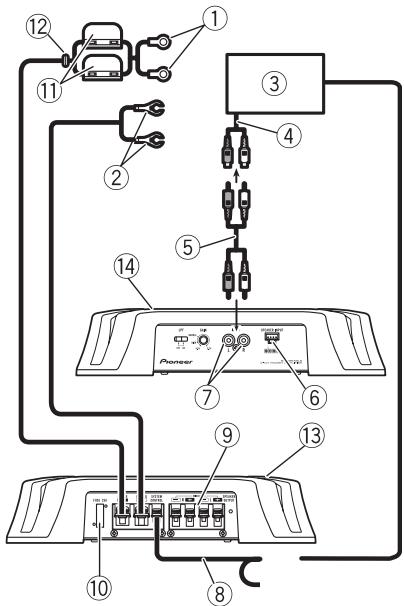

Schéma de connexion

① Fil de batterie rouge spécial RD-223 (vendu séparément)

Une fois toutes les autres connexions de l'amplificateur effectuées, connectez la borne du fil de batterie de l'amplificateur à la borne positive (⊕) de la batterie.

② Fil de terre (noir)

RD-223 (vendu séparément)

À connecter au châssis ou à la carrosserie en métal.

③ Système stéréo de véhicule avec jacks de sortie RCA (vendu séparément)

④ Sortie externe

⑤ Fil de connexion avec prises RCA (vendu séparément)

⑥ Borne d'entrée des haut-parleurs (utilisez un connecteur fourni)

Veuillez vous reporter à la section suivante pour les instructions de connexion des haut-parleurs. Reportez-vous à la page 18, Connexions lors de l'utilisation du fil d'entrée des haut-parleurs.

⑦ Jack d'entrée RCA

⑧ Fil de la télécommande du système (vendu séparément) Connectez la borne mâle du fil à la borne de la télécommande du système stéréo du véhicule. La borne femelle peut être connectée à la prise de commande du relais de l'antenne motorisée. Si le système stéréo du véhicule ne dispose pas d'une borne de télécommande, connectez la borne mâle à la borne d'alimentation via le contact d'allumage.
⑨ Bornes de sortie des haut-parleurs Veuillez vous reporter à la section suivante pour les instructions de connexion des haut-parleurs. Reportez-vous à la page 18, Connexions lors de l'utilisation du fil d'entrée des haut-parleurs.
⑩ Fusible (25 A)
⑪ Fusible (30 A) × 2
⑫ Rondelle
⑬ Face arrière
⑭ Face avant

Avant de connecter l'amplificateur

ATTENTION

• Fixez le câblage avec des serre-fils ou de la bande adhésive. Pour protéger le câblage, en-roulez les sections en contact avec des pièces en métal dans du ruban adhésif.
• Ne découpez jamais l'isolation de l'alimentation pour alimenter d'autres équipements. La capacité en courant du fil est limitée.

PRÉCAUTION

• Ne raccourcissez jamais aucun fil, faute de quoi le circuit de protection risque de fonctionner de manière incorrecte.
• Ne mettez jamais le fil du haut-parleur directement à la terre et ne regroupez jamais les fils de sortie négatifs ( ) de plusieurs haut-parleurs.

Connexion des appareils

• Si le fil de la télécommande du système de l'amplificateur est connecté à la borne d'alimentation via le contact d'allumage (12 V CC), l'amplificateur reste sous tension que le système stéréo du véhicule soit allumé ou non, ce qui peut épuiser la batterie lorsque le moteur est à l'arrêt ou au ralenti.
• Installez et positionnez le fil de batterie vendu séparément aussi loin que possible des fils de haut-parleurs.

Installez et positionnez le fil de batterie vendu séparément, le fil de terre, les fils de haut-parleurs et l'amplificateur aussi loin que possible de l'antenne, du câble d'antenne et du syntoniseur.

À propos du mode ponté

Diagramme A - Correct

Branchement en pont de 4 Ω

Diagramme B - Incorrect

Branchement en pont de 2 Ω

L'impédance des haut-parleurs est de 4Ω maximum, veuillez vérifier soigneusement. Une connexion incorrecte de l'amplificateur peut entraîner des anomalies de fonctionnement ou des blessures liées aux brûlures occasionnées par la surchauffe.

Pour le mode ponté d'un amplificateur deux canaux avec une charge de 4Ω, câblez deux haut-parleurs de 8Ω en parallèle, ⊕ gauche et ⊖ droit (schéma A) ou utilisez un haut-parleur de 4Ω. Pour les autres amplificateurs, veuillez respecter le schéma de connexion des sorties de haut-parleurs pour le pontage indiqué à l'arrière : deux haut-parleurs de 8Ω en parallèle pour une charge de 4Ω ou un seul haut-parleur de 4Ω par canal.

Pour toute autre requête, veuillez contacter le service clientèle ou votre revendeur Pioneer agréé local.

À propos de la spécification adaptée des haut-parleurs

Vérifiez que les haut-parleurs sont conformes aux normes suivantes, faute de quoi ils présenteront un risque d'incendie, de fumée ou de dommages. L'impédance des haut-parleurs est de 2Ω à 8Ω pour les connexions stéréo ou de 4Ω à 8Ω pour les connexions pontées monaurales et autres.

Haut-parleur d'extrêmes graves

Canal du haut-par-leur	Alimentation
Sortie deux canaux	Entrée nominale : 60 W min.
Sortie un canal	Entrée nominale : 180 W min.

Haut-parleur autre que le haut-parleur d'extrêmes graves

Canal du haut-par-leur	Alimentation
Sortie deux canaux	Entrée max. : 120 W min.
Sortie un canal	Entrée max. : 370 W min.

Connexion des haut-parleurs

Le mode de sortie des haut-parleurs peut être deux canaux (stéréo) ou un canal (mono). Connectez les fils des haut-parleurs en fonction du mode selon les illustrations ci-dessous.

Sortie deux canaux (stéréo)

① Haut-parleur (gauche)
② Haut-parleur (droit)

Sortie un canal

① Haut-parleur (mono)

Connexions lors de l'utilisation du fil d'entrée des haut-parleurs

Connectez les fils de sortie des haut-parleurs du système stéréo du véhicule à l'amplificateur à l'aide du fil d'entrée des haut-parleurs fourni.

- Ne connectez pas simultanément l'entrée RCA et l'entrée des haut-parleurs.

① Système stéréo du véhicule
② Sortie des haut-parleurs
③ Blanc/noir: ⊖ gauche
④ Blanc: ⊕ gauche
⑤ Gris/noir: ⊖ droite
⑥ Gris: ⊕ droite
⑦ Connecteur d'entrée des haut-parleurs Vers la borne d'entrée des haut-parleurs de l'appareil.

Connexion de la borne d'alimentation

L'utilisation d'un fil de terre RD-223 et d'un fil de batterie rouge spécial, disponibles séparément, est recommandée. Connectez le fil de la batterie directement sur la borne positive ⊕ de la batterie du véhicule et le fil de terre sur la carrosserie du véhicule.

ATTENTION

Si le fil de la batterie n'est pas fermement fixé à la borne à l'aide des vis de la borne, des risques de surchauffe, d'anomalie de fonctionnement et de blessures, brûlures mineures incluses, existent.

1 Positionnez le fil de la batterie du compartiment du moteur jusqu'à l'intérieur du véhicule.

Une fois toutes les autres connexions de l'amplificateur effectuées, connectez la borne du fil de batterie de l'amplificateur à la borne positive (⊕) de la batterie.

Connexion des appareils

① Borne positive (⊕)
② Compartiment du moteur
③ Intérieur du véhicule
④ Fusible (30 A) × 2
⑤ Insérez la rondelle en caoutchouc du joint torique dans la carrosserie du véhicule.
⑥ Percez un trou de 14 mm dans la carrosserie du véhicule.

2 Torsadez le fil de la batterie, le fil de terre et le fil de la télécommande du système.

3 Fixez les cosses aux extrémités des fils.

Utilisez des pinces, etc. pour serrer les cosses sur les fils.

① Cosse (vendue séparément)
② Fil de la batterie
③ Fil de terre

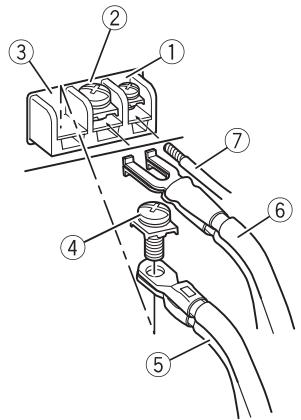

4 Connectez les fils à la borne.

Fixez fermement les fils à l'aide des vis de la borne.

① Borne de la télécommande du système
② Borne de masse
③ Borne d'alimentation
④ Vis de la borne
⑤ Fil de la batterie
⑥ Fil de terre
⑦ Fil de la télécommande du système

Connexion des bornes de sortie des haut-parleurs

1 Utilisez une pince coupante ou un cou- teau à lame rétractable pour dénuder l'ex- trémité des fils des haut-parleurs et exposer environ 10 mm de fil, puis torsadez le fil.

2 Fixez les cosses aux extrémités des fils.

Utilisez des pinces, etc. pour serrer les cosses sur les fils.

Connexion des appareils

① Cosse (vendue séparément)
② Fil du haut-parleur

3 Connectez les fils des haut-parleurs aux bornes de sortie des haut-parleurs.

Fixez fermement les fils des haut-parleurs à l'aide des vis de la borne.

① Vis de la borne
② Fils des haut-parleurs
③ Bornes de sortie des haut-parleurs

Avant d'installer l'amplificateur

ATTENTION

• Afin de garantir une installation correcte, utilisez les pièces fournies de la manière indiquée. Si vous utilisez des pièces autres que celles fournies, celles-ci risquent d'endommager des pièces internes de l'amplificateur ou peuvent se desserrer, ce qui entraînerait l'arrêt de l'amplificateur.
• Ne procédez pas à l'installation dans :

— Des emplacements où l'appareil peut blesser le conducteur ou les passagers en cas d'arrêt soudain du véhicule.

— Des emplacements où l'appareil peut gêner le conducteur, tels que sur le sol devant le siège du conducteur.

• Installez les vis autotaraudeuses de telle manière que la pointe des vis n'entre en contact avec aucun fil. Cela est important pour éviter toute coupure des fils par les vibrations du véhicule, ce qui pourrait entraîner un incendie.
• Assurez-vous que les fils ne sont pas coincés dans le mécanisme coulissant des sièges ou ne touchent pas les jambes d'un passager, car cela pourrait entraîner un court-circuit.
• Lorsque vous percez pour installer l'amplificateur, vérifiez toujours qu'il n'y a aucune pièce derrière le panneau et que tous les câbles et équipements importants (conduites de carburant/freinage, câblage, par exemple) sont protégés des dommages.

PRÉCAUTION

- Afin de garantir une dissipation de la chaleur correcte au niveau de l'amplificateur, vérifiez les points suivants lors de l'installation :

— Laissez suffisamment de place au-dessus de l'amplificateur pour permettre une ventilation correcte.

— Ne couvrez pas l'amplificateur avec un tapis de sol ou de la moquette.

- La fonction de protection peut s'activer afin de protéger l'amplificateur contre une surchauffe causée par une installation dans un emplace-

ment dans lequel la chaleur ne peut pas se dissiper suffisamment, une utilisation continue à un volume élevé, etc. Le cas échéant, l'amplificateur se met hors service jusqu'à ce qu'il se soit refroidi et atteint une certaine température.

• Ne positionnez pas les fils dans des zones chaudes, à proximité de la sortie du chauffage, par exemple. La chaleur peut endommager l'isolation, ce qui entraînerait un court-circuit au niveau de la carrosserie du véhicule.
• L'emplacement d'installation optimal varie en fonction du modèle de véhicule. Fixez l'amplificateur à un emplacement suffisamment rigide.
• Commencez par effectuer des connexions temporaires, puis vérifiez que l'amplificateur et le système fonctionnent correctement.
• Une fois l'amplificateur installé, vérifiez que la roue de secours, le cric et les outils peuvent facilement être retirés.

Exemple d'installation sur le tapis de sol ou le châssis

1 Placez l'amplificateur à l'emplacement d'installation souhaité.

Insérez les vis autotaraudeuses fournies (4 mm × 18 mm) dans les trous pour vis et appuyez sur les vis à l'aide d'un tournevis de manière créer une empreinte de l'emplacement des trous d'installation.

2 Percez des trous de 2,5 mm de diamètre au niveau des empreintes, sur le sol ou directement sur le châssis.

3 Installez l'amplificateur à l'aide des vis autotaraudeuses fournies (4 mm × 18 mm).

① Vis autotaraudeuses (4 mm × 18 mm)
② Percez un trou de 2,5 mm de diamètre.
③ Tapis de sol ou châssis

Informations complémentaires

Caractéristiques techniques

Tension d'alimentation ..... 14,4 V CC (10,8 V à 15,1 V acceptable)

Mise à la masse ...... Pôle négatif

Consommation électrique ....15 A (4 Ω en alimentation en continu)

Courant extrait en moyenne 4 A (4 Ω pour deux canaux) 7 A (4 Ω pour un canal)

Fusible 25A × 1

Puissance de sortie maximale 400 W (200 W × 2)

Puissance de sortie continue 60 W × 2 (à 14,4 V, 4 Ω, 20 Hz à 20 kHz ≤ 1 % THD +N) 185 W × 1 (à 14,4 V, 4 Ω PONTÉ 1 kHz, ≤ 1,0 % THD +N) 85 W × 2 (à 14,4 V, 2 Ω, 1 kHz, ≤ 1,0 % THD+N)

Impédance de charge ....4 Ω (2 Ω à 8 Ω acceptable)

Réponse en fréquence ..... 10 Hz à 70 Hz (+0 dB, -3 dB)

Rapport signal/bruit ..... 98 dB (réseau IEC-A)

Distorsion 0,05% (10 W, 1 kHz)

Filtre passe-bas : Fréquence de coupure ....80 Hz Pente de coupure ....-12 dB/octave

Commande de gain : RCA ....200 mV à 6,5 V Haut-parleur ....0,8 V à 26 V

Niveau d'entrée maximal/impédance : RCA ....6,5 V/22 kΩ Haut-parleur ....26 V/22 kΩ

Remarques

• Les caractéristiques et la présentation peuvent être modifiées sans avis préalable.
• Le courant extrait moyen correspond quasi-ment au courant maximal extrait par cet appareil lors de l'entrée d'un signal audio. Utilisez cette valeur lors du calcul du courant total ex-trait par plusieurs amplificateurs.

Visitez www.pioneer.fr (ou www.pioneer.eu) pour enregistrer votre appareil.

© 2011 PIONEER CORPORATION. Tous droits de reproduction et de traduction réservés.

Printed in China

Imprimé en Chine
