РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ GM-3500T PIONEER
ДВУХКАНАЛЬНЫЙ УСИЛИТЕЛЬ МОЩНОСТИ С ВОЗМОЖНОСТЬЮ МОСТОВОГО ВКЛЮЧЕНИЯ
GM-3500T

Если вы желаете утилизировать данное изделие, не выбрасывайте его вместе с обычным бытовым мусором. Существует отдельная система сбора использованных электронных изделий в соответствии с законодательством, которая предполагает соответствующее обращение, возврат и переработку.
Частные лица в странах Евросоюза, Швейцарии и Норвегии могут бесплатно возвращать использованные электронные изделия в специализированные пункты приема или в магазин (при покупке аналогичного нового устройства).
Если Ваша страна не указана в приведенном выше перечне, обращайтесь в органы местного управления за инструкциями по правильной утилизации продукта.
Тем самым Вы обеспечите утилизацию Вашего изделия с соблюдением обязательных процедур по обработке, утилизации и вторичной переработке и, таким образом, предотвратите потенциальное негативное воздействие на окружающую среду и здоровье людей.
Благодарим Вас за покупку этого изделия компании PIONEER.
Для обеспечения правильности эксплуатации внимательно прочитайте данное руководство перед началом использования изделия. Особенно важно, чтобы Вы прочли и соблюдали инструкции, помеченные в данном руководстве заголовками ПРЕДУПРЕЖДЕНИЕ и ВНИМАНИЕ. Держите
данное руководство под рукой для обращения к нему в будущем.
Посетите наш сайт
Посетите наш сайт:
http://www.pioneer-rus.ru
- Зарегистрируйте приобретенное изделие. Мы сохраним сведения о Вашей покупке, что поможет Вам ссылаться на эту информацию в случае страхового требования по причине потери или кражи.
- Самую свежую информацию о PIONEER CORPORATION можно получить на нашем веб-сайте.
В случае возникновения неполадок
При неполадках в работе этого изделия свяжитесь с торговым представителем компании-производителя или с ближайшим сервисным пунктом Pioneer.
Перед подключением/ установкой усилителя

ПРЕДУПРЕЖДЕНИЕ
- Рекомендуется использовать специальный красный провод для подключения к аккумулятору и провод заземления RD-223 (приобретаются отдельно). Подключите провод, предназначенный для подключения к аккумулятору, к положительной клемме ⊕ аккумулятора автомобиля, а провод заземления – к корпусу автомобиля.
- Данное устройство предназначено для транспортных средств с 12-вольтовым аккумулятором и заземлением отрицательного полюса. Перед установкой данного устройства в жилом автофургоне, грузовике или автобусе проверьте напряжение аккумулятора.
- Использование только предохранители указанного номинала. Использование предохранителя с другими характеристиками может стать причиной перегрева, задымления, повреждения устройства, а также травм, включая ожоги.
- Если перегорел предохранитель приобретенного отдельно провода для подключения к аккумулятору или предохранитель усилителя, проверьте правильность подключения проводов и громкоговорителей. Выявите и устраните причину, а затем замените предохранитель на новый с идентичными номинальными параметрами.
- Не допускайте попадания жидкости на данное устройство. Это может повлечь поражение электрическим током. Кроме того, попадание жидкости в устройство может стать причиной его выхода из строя, перегрева и появления дыма.
Наружные поверхности усилителя и под- ключенных громкоговорителей также могут нагреваться и при прикосновении к ним вызывать небольшие ожоги. - При возникновении каких-либо отклонений от нормального режима работы необходимо отключить питание усилителя, чтобы
избежать возникновения серьезных неисправностей. В таких случаях следует установить переключатель питания системы в положение OFF (ВЫКЛ) и проверить соединения проводов подачи питания и громкоговорителей. Если Вам не удалось выявить причину самостоятельно, обратитесь к своему дилеру.
- Перед установкой всегда отключайте отрицательную ⊖ клемму аккумулятора во избежание поражения электрическим током или короткого замыкания.

ВНИМАНИЕ
- Всегда сохраняйте уровень громкости достаточно низким, чтобы были слышны звуки извне.
- Работа усилителя на повышенной мощности в режиме стерео при выключенном или работающем на холостом ходу двигателе может привести к разрядке аккумулятора.
Функция защиты
Функция защиты работает при указанных далее условиях. Если функция защиты включена, индикатор питания и усилитель выключаются.
- При наличии короткого замыкания между выходной клеммой и проводом громкоговорителя.
- При превышении внутренней температуры усилителя.
- При подаче на выходную клемму громкого- ворителя напряжения постоянного тока.
Описание элементов устройства
Передняя панель
① Регулятор LPF (фильтр низких частот)
Переключите настройки в соответствии с характеристиками подключенного громкоговорителя.
- При подключении сабвуфера:
Выберите ON. При этом отсекаются высокие частоты и воспроизводятся низкие частоты. - При подключении широкополосного громкоговорителя:
Установите переключатель в положение OFF. При установке переключателя в положение OFF воспроизводится весь диапазон частот.
② Регулятор GAIN (уровня усиления)
Если выходная мощность остается низкой, даже когда регулятор громкости звука находится в максимальном положении, установите регуляторы мощности на более низкий уровень. Если при установке регулятора громкости в максимальное положение появляются искажения, установите регуляторы мощности на более высокий уровень.
- При использовании автомобильной аудиосистемы, оснащенной RCA (стандартная выходная мощность 500
мВ), установите регулятор в положение NORMAL. При использовании автомобильной аудиосистемы Pioneer, оснащенной RCA, с выходной мощностью 4 В и более установите уровень мощности усилителя так, чтобы он соответствовал уровню выходной мощности автомобильной аудиосистемы.
- Если при использовании входных разъемов для подключения громкоговорителей слышны шумы, увеличьте уровень усиления.
③ Индикатор питания
При включении питания загорается индикатор питания.
Установка коэффициента усиления
- В устройстве предусмотрена функция защиты от установки слишком высокой мощности, неверного использования или неверного подключения, способных привести к выходу усилителя из строя.
- При установке слишком высокого уровня громкости и т. п. данная функция на несколько секунд отключает звук (это не является неисправностью) и вновь включает его при снижении уровня громкости на главном устройстве.
- Отключение звука может означать, что установлен неверный коэффициент усиления. Чтобы звук не отключался при установке максимального уровня громкости на основном устройстве, коэффициент усиления усилителя должен соответствовать максимальному уровню выходной мощности основного устройства. В этом случае уровень громкости не будет изменяться, а коэффициент усиления не будет превышать допустимого значения.
Настройка усилителя
- Уровень громкости и коэффициент усиления установлены правильно, но звук все равно периодически отключается. В этом случае обратитесь в ближайший авторизованный сервисный центр Pioneer.
Регулировка коэффициента усиления данного устройства


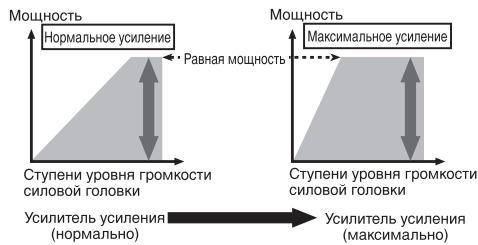

Отношение коэффициента усиления усилителя и выходной мощности основного устройства


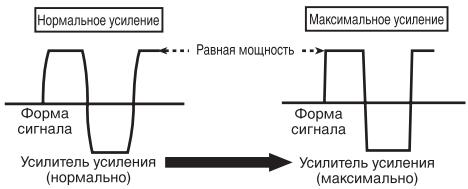

Форма сигнала на выходе при высоком уровне громкости, созданном с помощью регулятора коэффициента усиления усилителя


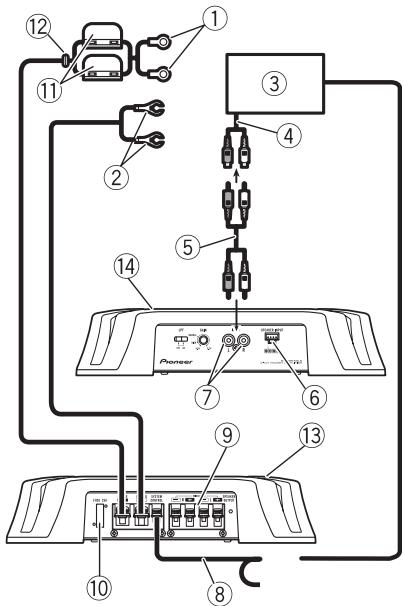

Схема подключения

① Специальный красный провод для подключения к аккумулятору
RD-223 (продается отдельно)
После подключения всех проводов усили- теля последним подключите провод, иду- щий от клеммы усилителя к положительной (⊕) клемме аккумулятора.
② Провод заземления (черный)
RD-223 (приобретается отдельно)
Подсоедините к металлической поверхности или шасси.
③ Автомобильная аудиосистема с выходными гнездами для подключения кабеля RCA (приобретается отдельно)
④ Внешний выход
⑤ Соединительный провод с штекерами RCA (приобретается отдельно)
⑥ Входная клемма громкоговорителя (пользуйтесь соединителем из комплекта поставки)
Инструкции по подключению громкоговорителей приведены в соответствующем разделе. См. Подключения с использова-
нием входного провода громкоговорителя на стр. 78.
⑦ Входное гнездо RCA
⑧ Провод для подключения системы дистанционного управления (приобретается отдельно)
Подключите штекерный вывод провода к разъему системы дистанционного управления автомобильной аудиосистемой.
Гнездовой вывод можно подключить к раз- ъему реле управления антенной аудиоси- стемы. Если у автомобильной аудиосистемы отсутствует разъем для подключения системы дистанционного управления, подключите штекерный вывод к клемме питания через замок зажигания.
⑨ Выходные клеммы для подключения громкоговорителей
Инструкции по подключению громкоговорителей приведены в соответствующем разделе. См. Подключения с использованием входного провода громкоговорителя на стр. 78.
⑩ Плавкий предохранитель (25 А)
⑪ Плавкий предохранитель (30 А) × 2
⑫ Проходная изолирующая втулка
⑬ Задняя панель
⑭ Передняя панель
Перед подключением усилителя

ПРЕДУПРЕЖДЕНИЕ
- Закрепите провода при помощи зажимов или изоляционной ленты. Для защиты проводки заизолируйте провода в местах их соприкосновения с металлическими деталями.
- Не нарушайте изоляцию проводов питания для подачи питания на другое оборудование. Провода имеют ограниченную допустимую нагрузку по току.

ВНИМАНИЕ
- Запрещается укорачивать провода, цепь защиты может выйти из строя.
- Не подключайте провод громкоговорителя непосредственно к заземлению и не связывайте вместе несколько отрицательных (⊖) выводов проводов громкоговорителей.
- Если провод системы дистанционного управления усилителем подключен к клемме питания через замок зажигания (12 В пост. тока), то усилитель будет находиться в включенном состоянии при включенном зажигании вне зависимости от того, включена автомобильная аудиосистема или нет; это может привести к разрядке аккумулятора, если двигатель выключен или работает на холостых оборотах.
- Проложите и закрепите приобретаемый отдельно провод для подключения к аккумулятору как можно дальше от проводов громкоговорителей.
Проложите и закрепите приобретаемый отдельно провод для подключения к аккумулятору, провод заземления, провода громкоговорителей и усилителя как можно дальше от антенны, кабеля антенны и тюнера.
Режим мостового соединения
Схема А – Правильное подключение
Схема В – Неправильное подключение
Максимальное сопротивление громкоговорителя не должно превышать 4 Ω. Убедитесь, что данное условие выполнено. Неверное подключение усилителя может привести к его
повреждению или к травмам в виде ожогов, вызванных перегревом.
Мостовое соединение двухканального усилителя с нагрузкой 4 Ω представляет собой параллельное подключение двух громкоговорителей с сопротивлением 8 Ω каждый, левого ⊕ и правого ⊖ (Схема А), либо одного громкоговорителя с сопротивлением 4 Ω. Для других усилителей см. схему мостового подключения громкоговорителей на задней панели: два громкоговорителя с сопротивлением 8 Ω, подключенных параллельно, для нагрузки 4 Ω, либо один громкоговоритель с сопротивлением 4 Ω на каждый канал.
При возникновении вопросов обращайтесь к местному авторизованному дилеру Pioneer или в пункт сервисного обслуживания.
Технические характеристики громкоговорителя
Убедитесь, что характеристики громкоговорителей соответствуют указанным ниже требованиям. В противном случае существует опасность возгорания, задымления или повреждения устройства. Сопротивление громкоговорителя: от 2 Ω до 8 Ω для стерео, от 4 Ω до 8 Ω для моно или другого мостового подключения.
Сабвуфер
| Канал громкого-ворителя | Мощность |
| Двухканальный выход | Номинальная входная мощ-ность:Не менее 60 Вт |
| Одноканальный выход | Номинальная входная мощ-ность:Не менее 180 Вт |
Прочее оборудование (кроме сабвуфера)
| Канал громкого-ворителя | Мощность |
| Двухканальный выход | Максимальная входная мощность:Не менее 120 Вт |
| Одноканальный выход | Максимальная входная мощность:Не менее 370 Вт |

Подключение громкоговорителей
Громкоговорители могут работать в двухка- нальном (стерео) или одноканальном (моно) режиме. Подсоедините выводы громкоговорителей в соответствии с режи- мом (см. приведенные ниже параметры).
Двухканальный выход (стерео)

① Громкоговоритель (левый)
② Громкоговоритель (правый)
Одноканальный выход

① Громкоговоритель (моно)
Подключения с использованием входного провода громкоговорителя
Подключите выходные провода громкого- ворителя к усилителю с помощью входного провода, входящего в комплект поставки.
- Не используйте одновременно вход RCA и вход громкоговорителя.
① Автомобильная аудиосистема
② Выход громкоговорителя
③ Белый/черный: Левый ⊖
④ Белый: Левый ⊕
⑤ Серый/черный: Правый ⊖
⑥ Серый: Правый ⊕
⑦ Входной разъем громкоговорителя
На входную клемму громкоговорителя данного устройства.
Подключение устройств
Подключение клеммы питания
Рекомендуется использовать специальный красный провод для подключения к аккумулятору и провод заземления RD-223 (приобретаются отдельно). Подключите провод, предназначенный для подключения к аккумулятору, к положительной клемме ⊕ аккумулятора автомобиля, а провод заземления – к корпусу автомобиля.

ПРЕДУПРЕЖДЕНИЕ
Если провод, идущий от аккумулятора, слабо закреплен на клемме с помощью винтов, то это может вызвать перегрев, неполадки в работе устройства и травмы, включая небольшие ожоги.
1 Проложите провод, предназначенный для подключения к аккумулятору, из отсека двигателя в салон автомобиля.
После подключения всех проводов усилителя последним подключите провод, идущий от клеммы усилителя к положительной (⊕) клемме аккумулятора.

① Положительная (⊕) клемма
② Отсек двигателя
③ Салон автомобиля
④ Плавкий предохранитель (30 А) × 2
⑤ Вставьте кольцевое резиновое уплотнение в корпус автомобиля.
⑥ Просверлите в корпусе автомобиля отверстие диаметром 14 мм.
2 Скрутите оголенные концы провода, предназначенного для подключения к аккумулятору, провода заземления и провода системы дистанционного управления.
С помощью плоскогубцев или аналогичного инструмента закрепите наконечники на проводах.

① Наконечник (приобретается отдельно)
② Провод для подключения к аккумулятору
③ Провод заземления

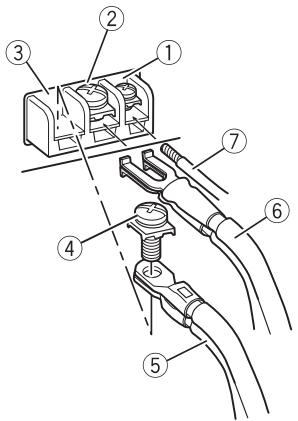

4 Подсоедините провода к клеммам.
Плотно закрепите провода на клеммах с помощью винтов.

Подключение устройств
① Клемма системы дистанционного управления
② Клемма заземления
③ Клемма питания
④ Клеммные винты
⑤ Провод для подключения к аккумулятору
⑥ Провод заземления
⑦ Провод системы дистанционного управления
Подключение проводов к выходным клеммам громкоговорителей
1 Зачистите концы проводов громкоговорителя кусачками или специальным ножом на 10 мм и скрутите провода.
С помощью плоскогубцев или аналогичного инструмента закрепите наконечники на проводах.

① Наконечник (приобретается отдельно)
② Провод громкоговорителя
3 Подключите провода громкоговорителя к выходным клеммам громкоговорителя.
Плотно закрепите провода громкоговорителя на клеммах с помощью винтов.

① Клеммные винты
② Провода громкоговорителей
③ Выходные клеммы для подключения громкоговорителей
Перед установкой усилителя

ПРЕДУПРЕЖДЕНИЕ
- Для обеспечения надлежащей установки используйте только детали, входящие в комплект поставки, в соответствии с инструкциями. Использование деталей, отличных от указанных, может стать причиной повреждения внутренних компонентов усилителя или выключения усилителя при ослаблении крепления этих деталей.
- Не устанавливайте усилитель:
— В местах, где водитель или пассажир может получить травму при экстренном торможении автомобиля.
— В местах, где он может мешать водите- лю во время движения, например, на полу перед сидением водителя.
- Самонарезающие винты необходимо устанавливать так, чтобы не касались проводов. Эти меры предосторожности позволят избежать обрыва проводов под воздействием вибрации, вызванной движением автомобиля, которые могут привести к возгоранию.
- Убедитесь, что провода не будут застревать в движущемся механизме сидений и касаться ног пассажира, поскольку это может привести к короткому замыканию.
- При сверлении отверстий для установки усилителя убедитесь, что за панелью не находятся какие-либо детали, и обеспечьте защиту от повреждений всех проводов и важного оборудования (например, трубопроводов тормозной или топливной системы, проводки).

ВНИМАНИЕ
- Для обеспечения надлежащей теплоотдачи усилителя при его установке необходимо обеспечить следующее:
— Наличие достаточного свободного пространства над усилителем для обеспечения надлежащей вентиляции.
— Не закрывать усилитель напольным покрытием или ковриком.
- Функция защиты может включаться для защиты усилителя от перегрева в результате установки в местах, где рассеяние тепла затруднено, длительной эксплуатации с высоким уровнем звука и по иным подобным причинам. В таких случаях усилитель выключается и не включается, до тех пор пока не остынет до определенной температуры.
- Не допускать прокладки проводов в местах с повышенной температурой, например, вблизи решетки обогревателя. Под воздействием высокой температуры может нарушиться изоляция проводов, что, в свою очередь, может вызвать короткое замыкание на корпус автомобиля.
- Оптимальное место установки усилителя зависит от конкретной модели автомобиля. Закрепите усилитель на достаточно жесткой поверхности.
- Прежде всего временно подсоедините все провода и проверьте, что усилитель и система работают надлежащим образом.
- После установки усилителя убедитесь, что запасное колесо, домкрат и инструменты извлекаются без помех.

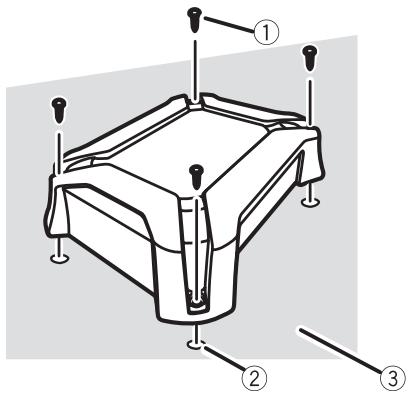

Пример установки усилителя на напольном коврике или шасси
1 Поместите усилитель в место, где его предстоит установить.
Вставьте входящие в комплект поставки самонарезающие винты (4 мм × 18 мм) в отверстия для винтов и нажмите на винты отверткой так, чтобы на монтажной поверхности остались метки для сверления отверстий.
2 По отметкам просверлите отверстия диаметром 2,5 мм в коврике или непосредственно в шасси.
3 Закрепите усилитель с помощью входящих в комплект поставки самонарезающих винтов (4 мм × 18 мм).

① Самонарезающие винты (4 мм × 18 мм)
② Просверлите отверстие диаметром 2,5 мм
③ Напольный коврик или шасси
Дополнительная информация
Технические характеристики
Источник питания .... 14,4 В постоянного тока (допустимый диапазон от 10,8 В до 15,1 В)
Система заземления ...... Заземление отрицательного полюса
Потребляемый ток ...... 15 А (при номинальной выходной мощности, 4 Ω)
Среднее значение тока .... 4 А (4 Ω для двух каналов) 7 А (4 Ω для одного канала)
Плавкий предохранитель ..... 25 A × 1
Размеры (Ш × В × Г) ...... 289 × 62 × 219 мм
Вес ...... 2,0 кг (без учета проводов)
Максимальная выходная мощность ..... 400 Вт (200 Вт × 2)
Номинальная выходная мощность 60 Вт × 2 (при 14,4 В, 4 Ω, от 20 Гц до 20 кГц, ≤ 1,0 % суммарного значения коэффициента нелинейных искажений + шум) 185 Вт × 1 (при 14,4 В, 4 Ω МОСТОВОЕ ВКЛЮЧЕНИЕ, 1 кГц, ≤ 1,0 % суммарного значения коэффициента нелинейных искажений + шум) 85 Вт × 2 (при 14,4 В, 2 Ω, 1 кГц, ≤ 1,0 % суммарного значения коэффициента нелинейных искажений + шум)
Сопротивление нагрузки ....4 Ω (допустимо – от 2 Ω до 8 Ω)
Амплитудно-частотная характеристика ....от 10 Гц до 70 кГц (+0 дБ, -3 дБ)
Отношение сигнал/шум .... 98 дБ (сеть IEC-A)
Искажение 0,05 % (10 Вт, 1 кГц)
Фильтр низких частот: Частота среза ..... 80 Гц Крутизна характеристики среза ..... -12 дБ/окт
Регулировка коэффициента усиления: RCA ...... от 200 мВ до 6,5 В Громкоговоритель ...... от 0,8 В до 26 В
Максимальная амплитуда входного сигнала / сопротивление:
RCA 6,5 B / 22 kΩ
Громкоговоритель ..... 26 В / 22 кΩ
Примечание:
В соответствии со статьей 5 закона Российской Федерации «О защите прав потребителей» и постановлением правительства Российской Федерации № 720 от 16.06.97 компания Pioneer Europe NV оговаривает следующий срок службы изделий, официально поставляемых на российский рынок.
Автомобильная электроника: 6 лет Прочие изделия (наушники, микрофоны и т.п.): 5 лет
Примечания
- Характеристики и конструкция могут быть изменены без предварительного уведомления.
- Среднее значение тока близко к максимальному значению тока, потребляемому данным устройством, когда на вход подается аудиосигнал. Используйте это значение при подсчете суммарного тока, потребляемого несколькими усилителями мощности.
- Данное устройство произведено в Китае.
http://www.pioneer.eu
Посетите www.pioneer-rus.ru (или www.pioneer.eu) для регистрации приобретенного Вами изделия.
PIONEER CORPORATION
1-1, Shin-ogura, Saiwai-ku, Kawasaki-shi, Kanagawa 212-0031, JAPAN
Корпорация Пайонир
1-1, Син-Огура, Сайвай-ку, г. Кавасаки, префектура Канагава, 212-0031, Япония
Импортер ООО "ПИОНЕР РУС"
125040, Россия, г. Москва, ул. Правды, д.26
