MANUALE UTENTE GM-3500T PIONEER

Se si vuole eliminare questo prodotto, non get- tarlo insieme ai rifiuti domestici. Esiste un si- stema di raccolta differenziata in conformità alle leggi che richiedono appositi trattamenti, recupero e riciclo.

Gli utenti privati dei Paesi membri dell'Unione Europea, della Svizzera e della Norvegia possono portare i propri prodotti elettronici gratuitamente presso i centri di raccolta specificati o presso il rivenditore al dettaglio (se l'acquisto è stato eseguito presso un rivenditore di questo tipo).

Per i Paesi non specificati in precedenza, contattare le autorità locali per informazioni sul corretto metodo di smaltimento.

In questo modo si garantirà che il prodotto smaltito subisca i processi di trattamento, recupero e riciclaggio necessari per prevenire i potenziali effetti negativi per l'ambiente e la salute umana.

Grazie per aver acquistato questo prodotto PIONEER.

Leggere attentamente questo manuale prima di utilizzare il prodotto, per assicurarne il corretto utilizzo. È particolarmente importante leggere e osservare le precauzioni contrassegnate da AVVERTENZA e ATTENZIONE contenute in questo manuale. Conservare il manuale in un luogo sicuro e accessibile, per consultazione futura.

Visita il nostro sito Web

Visita il seguente sito Web:

http://www.pioneer.it

• Sarà possibile registrare il prodotto. Pioneer conserverà i dettagli dell'acquisto per agevolare il riferimento a tali informazioni nel caso di una richiesta di risarcimento assicurativa, come in caso di furto o smarrimento.
• Sul nostro sito Web sono disponibili le informazioni più recenti su PIONEER CORPORATION.

In caso di problemi

Nel caso che questo prodotto non funzioni correttamente, contattare il rivenditore o il Centro di assistenza autorizzato Pioneer più vicino.

Prima di collegare/ installare l'amplificatore

AVVERTENZA

• Si consiglia di utilizzare un cavo batteria rosso speciale e un cavo di messa a terra RD-223, venduti a parte. Collegare il cavo batteria direttamente al terminale positivo della batteria e il cavo di messa a terra alla scocca del veicolo.
• Questa unità è compatibile con i veicoli dotati di batteria da 12 V e messa a terra negativa. Prima di installarla in veicoli per uso privato, su camion o bus, controllare la tensione della batteria.
• Utilizzare esclusivamente fusibili della portata prescritta. L'uso di fusibili non corretti potrebbe provocare surriscaldamento e emissione di fumo, danni al prodotto e lesioni personali, come ustioni.
• Se un fusibile del cavo speciale batteria venduto a parte o dell'amplificatore si brucia, verificare i collegamenti della sorgente di alimentazione e degli altoparlanti. Determinare e risolvere la causa del problema, quindi sostituire il fusibile con un equivalente identico.

Prima di iniziare

• Non lasciare che questa unità entri in contatto con liquidi, in caso contrario possono verificarsi scosse elettriche. Inoltre, se questa unità entra in contatto con liquidi, può subire danni oppure emettere fumo o surriscaldarsi.
  Inoltre potrebbero surriscaldarsi le superfici dell'amplificatore e degli altoparlanti collegati, con conseguenti pericoli di ustioni.
• In caso di anomalie, l'alimentazione verso l'amplificatore viene scollegata per impedire malfunzionamenti del prodotto. In questo caso, scollegare l'alimentazione dell'intero sistema e verificare i collegamenti della sorgente di alimentazione e degli altoparlanti. Se non si riesce a determinare la causa del problema, contattare il rivenditore.
• Durante l'installazione, verificare sempre preventivamente che il terminale negativo della batteria ⊖ sia scollegato, per evitare il rischio di folgorazione o corto circuito.

ATTENZIONE

• Mantenere sempre il volume basso abbastanza da poter udire i suoni provenienti dall'esterno.
• L'uso prolungato del car stereo mentre il motore del veicolo è spento o la marcia è in folle, potrebbe scaricare la batteria.

Informazioni sulla funzione Protezione

La funzione Protezione funzionerà secondo le condizioni di seguito riportate. Se si attiva la funzione Protezione, l'indicatore di accensione e l'amplificatore si spegneranno.

• Il terminale di uscita altoparlanti o il cavo degli altoparlanti sono in cortocircuito.
• La temperatura all'interno dell'amplificatore è troppo alta.
• Una tensione CC viene applicata al terminale di uscita altoparlanti.

Nomenclatura

Lato frontale

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100

Lato posteriore

FUEL 200 FUEL 100 ③

Se è necessario regolare la posizione dell'interruttore, utilizzare un cacciavite a testa piatta.

① Interruttore LPF (filtro passa basso)

Regolare il selettore a seconda del tipo di al- toparlanti collegati.

• Se è collegato un subwoofer:
Selezionare ON. Questa impostazione elimina le frequenze di gamma superiore e trasmette frequenze di gamma inferiore.
- Se sono collegati altoparlanti a gamma completa:
Selezionare OFF. OFF trasmette l'intera gamma di frequenza.

② Comando GAIN (guadagno)

Se il suono in uscita rimane basso anche quando si aumenta il volume del car stereo, portare i comandi su un livello inferiore. Se quando si aumenta il volume del car stereo il suono risulta distorto, portare i comandi su un livello superiore.

- In caso di uso in combinazione con un car stereo dotato di presa di tipo RCA (uscita standard di 500 mV), portare i comandi sulla posizione NORMAL. In caso di uso in combinazione con un car stereo Pioneer dotato di presa di tipo RCA con uscita massima di 4 V, o più, regolare il livello in modo che si adegui al livello di uscita del car stereo.

- Se l'utilizzo del terminale d'ingresso degli altoparlanti genera una grande quantità di rumore, portare il comando del guadagno ad un livello maggiore.

③ Indicatore di accensione

L'indicatore di accensione si illumina per indicare che l'alimentazione è collegata.

Impostazione corretta del guadagno

• È inclusa una funzione di protezione per impedire malfunzionamenti dell'unità e/o degli altoparlanti dovuti a livelli di uscita eccessivi, o a uso o collegamenti non corretti.
• Se l'audio viene emesso a volume eccessivo, e in altre condizioni di questo tipo, questa funzione interrompe l'uscita per alcuni secondi. L'uscita dell'audio riprende quando il volume sull'unità principale viene ridotto.
• Se l'uscita dell'audio viene interrotta, i comandi del guadagno potrebbero essere stati regolati in modo non corretto. Per assicurare che l'audio venga emesso costantemente anche se il volume dell'unità principale è alto, regolare il comando del guadagno dell'amplificatore su un livello adatto al livello massimo di uscita preamplificato dell'unità principale, in modo che il volume non subisca variazioni e che si limitino le emissioni audio eccessive.
• Anche se il volume e il guadagno sono regolati correttamente, l'audio dell'unità potrebbe venire periodicamente interrotto. In questi casi, contattare la stazione assistenza Pioneer più vicina.

Impostazione dell'unità

Comando del guadagno di questa unità

GAIN NORMAL HIGH Livello preamplificazione: 2 V (Standard: 500 mV) 6.5V 0.2V

L'illustrazione in alto mostra l'impostazione NORMAL del guadagno.

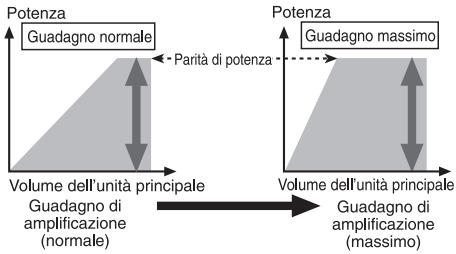

Relazione tra il guadagno dell'amplificatore e la potenza di uscita dell'unità principale

Potenza Guadagno normale Parità di potenza Volume dell'unità principale Guadagno di amplificazione (normale) Volume dell'unità principale Guadagno massimo Volume dell'unità principale Guadagno di amplificazione (massimo)

Se il guadagno dell'amplificatore viene regolato su un livello eccessivo, si aumenterà la distorsione, non la potenza.

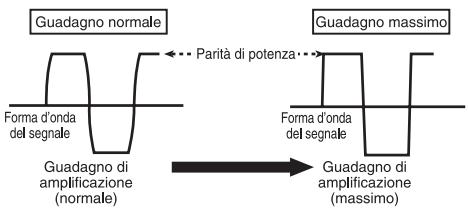

Forma d'onda del segnale con volume di uscita eccessivo e comando del guadagno dell'amplificatore

Guadagno normale Forma d'onda del segnale Parità di potenza... Guadagno massimo Guadagno di amplificazione (normale) Forma d'onda del segnale Guadagno di amplificazione (massimo)

Forma d'onda del segnale distorta con livello di uscita eccessivo, se si aumenta il guadagno dell'amplificatore non si riesce ad ottenere un aumento apprezzabile della potenza di uscita.

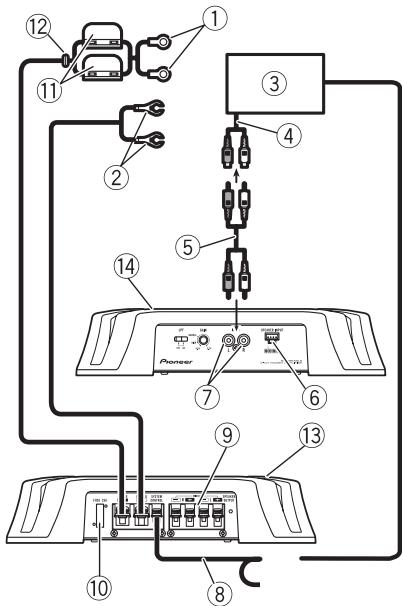

Schema di collegamento

① Cavo batteria rosso speciale RD-223 (venduto a parte)
Dopo aver eseguito tutti gli altri collegamenti all'amplificatore, collegare il terminale del cavo batteria al terminale positivo (⊕) della batteria.
② Cavo di messa a terra (nero)
RD-223 (venduto a parte)
Collegare alla scocca metallica o al telaio.
③ Car stereo con connettori di uscita RCA (venduta a parte)
④ Uscita esterna
⑤ Cavi di collegamento con spine RCA (venduti a parte)
⑥ Terminale d'ingresso degli altoparlanti (utilizzare un connettore fornito)
Vedere la sezione seguente per istruzioni sul collegamento degli altoparlanti. Vedere Collegamenti utilizzando un cavo di ingresso altoparlanti a pagina 30.
⑦ Connettore d'ingresso RCA
⑧ Cavo telecomando sistema (venduto a parte)

Collegare il terminale maschio di questo cavo al terminale del telecomando del sistema car stereo. Il terminale femmina può essere collegato al terminale di controllo del relè dell'antenna automatica. Se il car stereo non è dotato di terminale per il telecomando del sistema, collegare il terminale maschio al terminale di alimentazione tramite l'interruttore della chiave di avviamento.

⑨ Terminali di uscita altoparlanti Vedere la sezione seguente per istruzioni sul collegamento degli altoparlanti. Vedere Collegamenti utilizzando un cavo di ingresso altoparlanti a pagina 30.

⑩ Fusibile (25 A)

⑪ Fusibile (30 A) × 2

⑫ Anello

⑬ Lato posteriore

⑭ Lato frontale

Prima di collegare l'amplificatore

AVVERTENZA

• Assicurare i cavi con morsetti per cavi o nastro adesivo. Per proteggere il cablaggio, avvolgere il nastro adesivo intorno al cablaggio nei punti in cui esso si trova a contatto con parti metalliche.
• Non tagliare mai l'isolante della sorgente di alimentazione per collegare l'alimentazione ad altri apparecchi. La capacità di carico di corrente del cavo è limitata.

ATTENZIONE

• Non cortocircuitare mai i cavi, altrimenti il circuito di protezione potrebbe non funzionare correttamente.
• Non mettere mai a terra direttamente i cavi degli altoparlanti o riunire in fascio i cavi conduttori negativi ( ) di più altoparlanti.

Collegamento delle unità

- Se il cavo del telecomando di sistema dell'amplificatore viene collegato al terminale di alimentazione tramite l'interruttore della chiave di avviamento (12 V CC), l'amplificatore rimarrà sempre acceso quando l'interruttore della chiave di avviamento è attivato, indipendentemente da se il car stereo è acceso o spento.

Pertanto la batteria potrebbe scaricarsi se il motore del veicolo rimane a lungo al minimo o con la marcia in folle.

- Installare e instradare il cavo batteria venduto a parte quanto più lontano possibile dai cavi degli altoparlanti.

Installare e instradare il cavo batteria venduto a parte, il cavo di messa a terra e i cavi degli altoparlanti e dell'amplificatore quanto più lontano possibile dall'antenna, dal cavo dell'antenna e dal sintonizzatore.

Informazioni sulla modalità di collegamento a ponte

Diagramma A - Appropriato Diagramma B - Non appropriato

Alto-parlante da 8 Ω Alto-parlante da 8 Ω L○ R○ Amplificatore Pioner

Collegamento in parallelo da 4 Ω

Alto-parlante da 4 Ω Alto-parlante da 4 Ω L○ R○ Amplificatore Pioner

Collegamento in parallelo da 2 Ω

L'impedenza massima degli altoparlanti è di 4 Ω, eseguire i collegamenti con attenzione. Collegamenti all'amplificatore non corretti potrebbero provocare malfunzionamenti o lesioni personali provocate da surriscaldamento.

Per la modalità di collegamento a ponte con amplificatore a due canali, con carico di 4 Ω, collegare due altoparlanti da 8 Ω in parallelo, sinistro ⊕ e destro ⊖ (diagramma A) o utilizzare un unico altoparlante da 4 Ω. Per gli amplificatori di altro tipo, osservare il diagramma di collegamento a ponte sulla parte posteriore dell'unità: due altoparlanti da 8 Ω in parallelo per un amplificatore

con carico da 4 Ω o un unico altoparlante da 4 Ω per canale.

Per eventuali altre domande, contattare un rivenditore locale autorizzato Pioneer o l'assistenza clienti.

Informazioni sulle specifiche compatibili degli altoparlanti

Assicurarsi che gli altoparlanti siano conformi ai seguenti standard, altrimenti sussisterà il rischio di incendi, emissione di fumo o danni. L'impedenza degli altoparlanti deve essere compresa tra 2 Ω e 8 Ω per i collecamenti stereo, oppure tra 4 Ω e 8 Ω per i collegamenti mono e gli atri collegamenti a ponte.

Subwoofer

Canale altoparlan-te	Alimentazione
Uscita a due canali	Ingresso nominale: 60 W min.
Uscita ad un canale	Ingresso nominale: 180 W min.

Altoparlanti diversi dal subwoofer

Canale altoparlan-te	Alimentazione
Uscita a due canali	Ingresso massimo: 120 W min.
Uscita ad un canale	Ingresso massimo: 370 W min.

Collegamento degli altoparlanti

La modalità di uscita degli altoparlanti può essere a due (stereo) o a un canale (mono). A seconda della modalità, collegare i conduttori degli altoparlanti in base alle figure mostrate in basso.

Uscita a due canali (stereo)

① ②

① Altoparlante (sinistro)
② Altoparlante (destro)

Uscita ad un canale

Collegamenti utilizzando un cavo di ingresso altoparlanti

Collegare i cavi di uscita degli altoparlanti del sistema car stereo all'amplificatore utilizzando il cavo d'ingresso degli altoparlanti fornito.

- Non collegare l'ingresso RCA e l'ingresso degli altoparlanti allo stesso tempo.

① Car Stereo
② Uscita altoparlanti
③ Bianco/nero: Sinistra ⊖
④ Bianco: Sinistra ⊕
⑤ Grigio/nero: Destra ⊖
⑥ Grigio: Destra ⊕
⑦ Connettore di ingresso altoparlanti Al terminale ingresso altoparlanti di questa unità.

Collegamento del terminale di alimentazione

Si consiglia di utilizzare un cavo batteria rosso speciale e un cavo di messa a terra RD-223, venduti a parte. Collegare il cavo batteria direttamente al terminale positivo della batteria e il cavo di messa a terra alla scocca del veicolo.

AVVERTENZA

Se il cavo della batteria non viene saldamente fissato al terminale utilizzando le apposite viti, sussisterà il rischio di surriscaldamento, malfunzionamento e lesioni personali, come ustioni lievi.

1 Instradare il cavo batteria dal vano motore all'interno del veicolo.

Dopo aver eseguito tutti gli altri collegamenti all'amplificatore, collegare il terminale del cavo batteria al terminale positivo (⊕) della batteria.

Collegamento delle unità

① Terminale positivo (⊕)
② Vano motore
③ Interno del veicolo
④ Fusibile (30 A) × 2
⑤ Inserire l'anello di tenuta toroidale in gomma nella scocca del veicolo.
⑥ Praticare un foro da 14 mm nella scocca del veicolo.

2 Torcere le estremità del cavo batteria, del cavo di messa a terra e del cavo del telecomando di sistema.

Torcere

3 Applicare i capocorda alle estremità dei cavi.

Utilizzare pinze o un altro utensile per crimpare i capocorda ai cavi.

① Capocorda (venduto a parte)
② Cavo batteria
③ Cavo di messa a terra

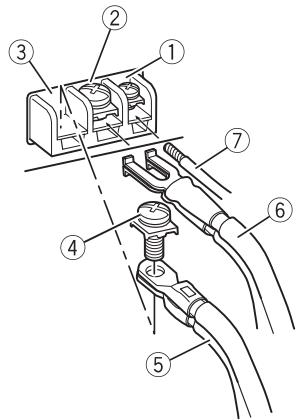

4 Collegare i cavi al terminale.

Fissare saldamente i cavi con le viti terminali.

① Terminale telecomando sistema
② Terminale di terra
③ Terminale di alimentazione
④ Viti terminali
⑤ Cavo batteria
⑥ Cavo di messa a terra
⑦ Cavo telecomando sistema

Collegamento dei terminali di uscita altoparlanti

1 Utilizzare una pinza tagliacavi o una taglierina per esporre l'estremità dei cavi degli altoparlanti di circa 10 mm e torcerle.

Torcere 10mm

2 Applicare i capocorda alle estremità dei cavi.

Utilizzare pinze o un altro utensile per crimpare i capocorda ai cavi.

3 Collegare i cavi degli altoparlanti ai terminali di uscita altoparlanti.

Fissare saldamente i cavi degli altoparlanti con le viti terminali.

① Viti terminali
② Cavi altoparlanti
③ Terminali di uscita altoparlanti

Prima di installare l'amplificatore

AVVERTENZA

• Per assicurare un'installazione corretta, utilizzare i componenti forniti nel modo indicato. Se vengono utilizzati componenti diversi da quelli forniti, le parti interne dell'amplificatore potrebbero subire danni, o allentarsi, provocando lo spegnimento dell'amplificatore.
  • Non eseguire l'installazione in:

— Posizioni in cui l'unità potrebbe ferire il conducente o i passeggeri se il veicolo frena improvvisamente.

— Posizioni che potrebbero interferire con la guida, come il pianale di fronte al sedile del conducente.

• Installare le viti autofilettanti in modo tale che le estremità delle viti non entrino a contatto con alcun cavo. Questa precauzione è importante per impedire che i cavi vengano tagliati dalla vibrazione del veicolo, con conseguente pericolo di incendio.
• Accertarsi che i cavi non si impiglino nel meccanismo di scorrimento dei sedili o che venga-no a contatto con le gambe delle persone all'interno del veicolo in quanto potrebbero provocare cortocircuiti.
• Quando si praticano fori per installare l'amplificatore, verificare sempre che dietro il pannello non si trovi alcun componente. Proteggere tutti i cavi e gli organi importanti (ad esempio, linee del carburante o dei freni, cavi).

ATTENZIONE

- Per assicurare la corretta dissipazione del calore dall'amplificatore, osservare quanto segue durante l'installazione:

— Riservare uno spazio adeguato per la corretta ventilazione al di sopra dell'amplificatore.
— Non coprire l'amplificatore con tappetini di alcun tipo.

- Se l'amplificatore viene installato in ambienti con una insufficiente dissipazione del calore, se viene usato continuamente ad alto volume,

ecc., la funzione Protezione potrebbe attivarsi per evitare rischi di surriscaldamento.

• Evitare di instradare i cavi lungo aree calde, ad esempio, in prossimità delle bocchette di riscaldamento. Il calore potrebbe danneggiare le guaine isolanti, provocando, a contatto della scocca, cortocircuiti.
• La posizione di installazione ottimale varia a seconda del modello del veicolo. Fissare l'amplificatore in una posizione sufficientemente rigida.
• Inizialmente, eseguire collegamenti temporanei per verificare che l'amplificatore e il sistema funzionino correttamente.
• Dopo aver installato l'amplificatore, verificare che la ruota di scorta, il martinetto e gli attrezzi siano agevolmente accessibili.

Esempio di installazione sul pianale o sul telaio

1 Posizionare l'amplificatore nella posizione di installazione desiderata.

2 Praticare fori del diametro di 2,5 mm sulle tracce lasciate dalle viti sulla tappez-zeria o direttamente sul telaio.

Inserire le viti autofilettanti fornite (4 mm × 18 mm) negli appositi fori con un cacciavite in modo che lascino una traccia nella posizione in cui dovranno essere praticati i fori.

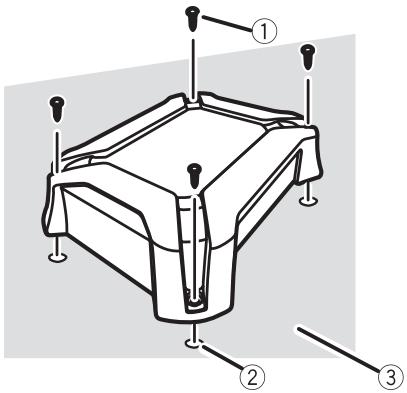

3 Installare l'amplificatore utilizzando le viti autofilettanti fornite (4 mm × 18 mm).

① Viti autofilettanti (4 mm × 18 mm)
② Praticare un foro di 2,5 mm di diametro
③ Tappezzeria o telaio

Informazioni supplementari

Dati tecnici

Alimentazione .... 14,4 V di c.c. (variazioni consentite da 10,8 V a 15,1 V)

Consumo ....15 A (con potenza continua, 4 Ω)

Corrente media consumata

4 A (4 Ω per due canali) 7 A (4 Ω per un canale)

Fusibile 25 A × 1

Peso 2,0 kg (cavi non inclusi)

Potenza massima prodotta

Potenza d'uscita continua

Impedenza di carico ....4 Ω (variazioni permissibili da 2 Ω a 8 Ω)

Risposta in frequenza ..... da 10 Hz a 70 kHz (+0 dB, -3 dB)

Rapporto segnale/rumore ... 98 dB (rete IEC-A)

Distorsione 0,05% (10 W, 1 kHz)

Filtro passa basso:

Frequenza di taglio ..... 80 Hz

Pendenza di taglio .....-12 dB per ottava

Comando guadagno:

RCA ..... da 200 mV a 6,5 V

Altoparlanti ..... da 0,8 V a 26 V

Livello di ingresso massimo / impedenza:

RCA 6,5 V / 22 kΩ

Altoparlanti 26 V / 22 kΩ

Note

• Caratteristiche tecniche e design sono soggetti a eventuali modifiche senza preavviso.
• La corrente media consumata è uguale circa alla corrente massima consumata da questa unità quando viene ricevuto un segnale audio. Utilizzare questo valore per il calcolo della corrente totale consumata da più amplificatori di potenza.
