BEDIENUNGSANLEITUNG GM-3500T PIONEER

BRÜCKBARER ZWEI-KANAL-LEISTUNGSVER- STÄRKER

SCHAKELBARE 2-KANAALSVERSTERKER

Mischen Sie dieses Produkt, wenn Sie es entsorgen wollen, nicht mit gewöhnlichen Haushaltsabfällen. Es gibt ein getrenntes Sammelsystem für gebrauchte elektronische Produkte, über das die richtige Behandlung, Rückgewinnung und Wiederverwertung gemäß der bestehenden Gesetzgebung gewährleistet wird.

Privathaushalte in den Mitgliedstaaten der EU, in der Schweiz und in Norwegen können ihre gebrauchten elektronischen Produkte kostenfrei bei speziell dafür eingerichteten Sammelstellen abgeben oder zu einem Fachhändler zurückbringen (sofern sie ein vergleichbares neues Produkt kaufen).

In den Ländern, die hier nicht aufgeführt sind, wenden Sie sich hinsichtlich der zu beachtenden Entsorgungsweise bitte an die zuständige Gemeindeverwaltung.

Auf diese Weise stellen Sie sicher, dass das zu entsorgende Produkt der erforderlichen Verarbeitung, Rückgewinnung und Wiederverwertung zugeführt wird, und verhindern damit potenziell negative Auswirkungen auf die Umwelt sowie Gesundheitsschäden.

Vielen Dank, dass Sie sich für dieses PIONEER-Produkt entschieden haben.

Bitte lesen Sie diese Anleitung vor der Verwendung dieses Produkts zur Gewährleistung seiner ordnungsgemäßen Verwendung durch. Lesen und befolgen Sie dabei insbesondere die Hinweise WARNUNG und VORSICHT.

Bewahren Sie die Anleitung zur zukünftigen Bezugnahme sicher und griffbereit auf.

Unsere Website

Besuchen Sie uns auf folgender Website: http://www.pioneer.de

• Registrieren Sie Ihr Produkt. Wir speichern die Detaildaten Ihres Produktkaufs in einer Datei, sodass wir Ihnen diese Informationen bei Verlust oder Diebstahl des Produkts jederzeit für Ihre Versicherung bereitstellen können.
• Auf unserer Website finden Sie die jeweils neuesten Informationen der PIONEER CORPORATION.

Im Störungsfall

Sollte dieses Produkt nicht ordnungsgemäß funktionieren, wenden Sie sich bitte an Ihren Händler oder an die nächstgelegene Pioneer-Kundendienststelle.

Vor dem Anschluss bzw. der Installation des Verstärkers

WARNUNG

• Die Verwendung einer roten Spezialbatterie und eines Erdungskabels RD-223 (als Sonderzubehör erhältlich) wird empfohlen. Verbinden Sie das Batteriekabel direkt mit dem positiven Pol ⊕ der Autobatterie und das Erdungskabel mit der Fahrzeugkarosserie.
• Dieses Gerät wurde für den Einsatz in Fahrzeugen mit 12-V-Batterie und negativer Erdung konzipiert. Vor der Installation des Geräts in einem Personenkraftwagen, Lkw oder Bus muss die Batteriespannung überprüft werden.
• Verwenden Sie stets eine Sicherung, die den vorgegebenen Leistungsmerkmalen entspricht. Die Verwendung einer ungeeigneten Sicherung kann zu Überhitzung und Rauchbildung führen und eine Beschädigung des Produkts sowie Körperverletzung, u. a. Verbrennungen, zur Folge haben.

Bevor Sie beginnen

• Prüfen Sie die Anschlüsse der Spannungsversorgung und der Lautsprecher, wenn die Sicherung der separat erhältlichen Batterie oder des Verstärkers durchbrennen sollte. Identifizieren und beheben Sie die Ursache des Problems und tauschen Sie dann die Sicherung durch eine identische bzw. gleichwertige aus.
• Dieses Gerät darf nicht mit Flüssigkeiten in Kontakt kommen. Dies könnte einen Stromschlag verursachen. Der Kontakt mit Flüssigkeiten kann darüber hinaus eine Beschädigung dieses Geräts, Rauchbildung und Überhitzung zur Folge haben. Zudem könnte sich die Oberfläche des Verstärkers und der angeschlossenen Lautsprecher erhitzen und dadurch leichte Verbrennungen verursachen.
• Bei Auftreten einer Funktionsstörung wird die Spannungsversorgung des Verstärkers unterbrochen, um eine Beeinträchtigung des Gerätebetriebs zu verhindern. Schalten Sie in diesem Fall das System aus und überprüfen Sie die Anschlüsse der Spannungsversorgung und der Lautsprecher. Wenden Sie sich an Ihren Händler, falls Sie die Fehlerursache nicht identifizieren können.
• Trennen Sie stets zuerst die Verbindung des negativen Pols Θ der Batterie ab, um jede Gefahr eines Stromschlags oder Kurzschlusses während der Installation zu vermeiden.

VORSICHT

• Wählen Sie stets eine Lautstärke, bei der Sie Umgebungsgeräusche noch deutlich wahrnehmen können.
• Die längere Verwendung der Kfz-Stereoanlage bei ausgeschaltetem oder im Leerlauf befindlichen Motor kann zur Entleerung der Fahrzeugbatterie führen.

Zur Schutzfunktion

Die Schutzfunktion aktiviert sich unter den nachfolgend beschriebenen Bedingungen. Wenn sich die Schutzfunktion einschaltet, erlischt die Betriebsanzeige und der Verstärker schaltet sich aus.

• Wenn sich die Lautsprecherausgangsklemme und das Lautsprecherkabel kurzschließen.
• Wenn die Temperatur im Inneren des Verstärkers zu hoch ist.
• Wenn an die Lautsprecherausgangsklemme eine Gleichspannung angelegt wird.

Die einzelnen Teile

Frontseite

LTF GND RDT PUMBER 1 2

Rückseite

FIRE 10 FIRE 10 FIRE 10 FIRE 10 FIRE 10 ③

Für die Einstellung des Schalters ist ggf. ein Flachkopfschraubendreher zu verwenden.

① LPF-Schalter (Tiefpassfilter)

Schalten Sie die Einstellungen je nach angeschlossenem Lautsprecher um.

• Wenn ein Subwoofer angeschlossen ist: Wählen Sie ON. Dadurch wird die Hochtonausgabe verhindert und es werden nur Basstöne ausgegeben.
• Wenn ein Vollbereichslautsprecher angeschlossen ist:
  Wählen Sie OFF. Mit OFF werden alle Töne des gesamten Tonfrequenzbereichs ausgegeben.

② GAIN-Regler (Verstärkung)

Wenn der Ausgabepegel auch nach dem Erhöhen der Lautstärke der Kfz-Stereoanlage niedrig bleibt, stellen Sie die Regler auf einen niedrigeren Pegel ein. Falls beim Erhöhen der Lautstärke der Kfz-Stereoanlage Klangverzerrungen auftreten, stellen Sie die Regler auf einen höheren Pegel ein.

• Bei einer Kfz-Stereoanlage mit Cinch-Anschluss (Standardausgabe 500 mV) ist die Position NORMAL zu wählen. Wenn Sie eine Kfz-Stereoanlage von Pioneer mit Cinch-Anschluss und einer max. Ausgangsspannung von 4 V oder mehr verwenden, passen Sie den Pegel an den Kfz-Stereoausgangspegel an.
• Wenn bei der Verwendung der Lautsprechereingänge zu viele Störgeräusche zu

vernehmen sind, erhöhen Sie die Verstärkungssteuerung.

③ Betriebsanzeige

Die Betriebsanzeige leuchtet bei eingeschalteter Stromzufuhr.

Bedarfsgerechtes Einstellen der Verstärkung

• Die integrierte Schutzfunktion verhindert eine Betriebsstörung des Geräts und/oder der Lautsprecher aufgrund eines zu hohen Ausgabepegels, einer unsachgemäßen Verwendung oder nicht ordnungsgemäßer Anschlüsse.
• Bei der Ausgabe eines zu hohen Lautstärkepegels unterbricht die Funktion die Ausgabe für ein paar Sekunden. Das ist vollkommen normal. Die Ausgabe wird fortgesetzt, sobald der Lautstärkepegel des Hauptgeräts reduziert wird.
• Eine Unterbrechung der Tonausgabe kann auf eine ungeeignete Einstellung der Verstärkungsregler hinweisen. Zur Gewährleistung einer kontinuierlichen Tonausgabe bei hohem Lautstärkepegel des Hauptgeräts stellen Sie die Verstärkungsreglung des Verstärkers auf einen geeigneten Pegel für den maximalen Preout-Ausgabepegel des Hauptgeräts ein, sodass die Lautstärke beibehalten werden und ein zu hoher Ausgabepegel kontrolliert werden kann.
• Trotz richtiger Lautstärke- und Verstärkungseinstellungen kommt es regelmäßig zu Unterbrechungen der Tonausgabe des Geräts. In diesem Fall sollten Sie sich an eine autorisierte Pioneer-Kundendienststelle in Ihrer Nähe wenden.

Verstärkungsreglung für dieses Gerät

GAIN NORMAL Preout-Pegel: 2 V (Standard: 500 mV) HIGH 6.5V 0.2V

Die obige Abbildung zeigt die Verstärkungs- einstellung NORMAL.

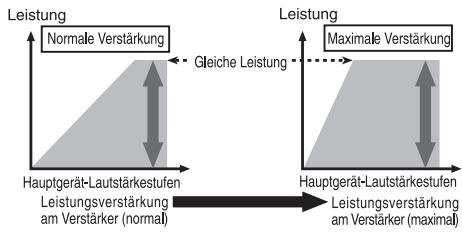

Beziehung zwischen der Verstärkung durch den Verstärker und der Ausgangsleistung des Hauptgeräts

Leistung Normale Verstärkung Gleiche Leistung Hauptgerät-Lautstärkestufen Leistungsverstärkung am Verstärker (normal) Leistung Maximale Verstärkung Hauptgerät-Lautstärkestufen Leistungsverstärkung am Verstärker (maximal)

Das unsachgemäße Erhöhen der Verstärkung durch den Verstärker resultiert einfach in mehr Verzerrungen bei geringer Leistungssteigerung.

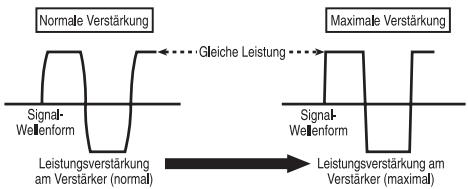

Signalwellenform bei der Ausgabe mit hohem Lautstärkepegel unter Verwendung der Verstärkungsreglung des Verstärkers

Normale Verstärkung Signal- Wellenform Gleiche Leistung Maximale Verstärkung Signal- Wellenform Leistungsverstärkung am Verstärker (normal) Leistungsverstärkung am Verstärker (maximal)

Die Signalwellenform wird bei hohem Ausgabepegel verzerrt. Wenn Sie die Verstärkung durch den Verstärker erhöhen, wird nur eine geringfügige Leistungsänderung erzielt.

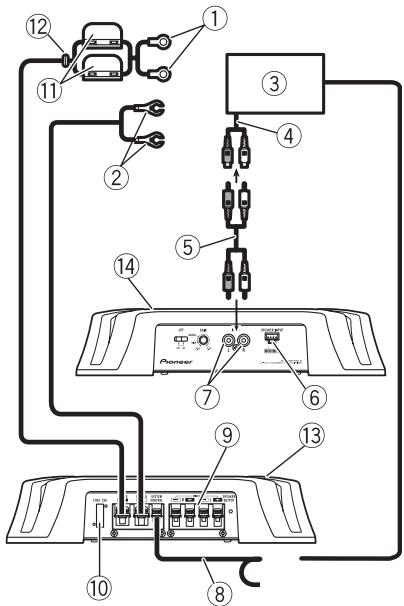

Anschlussschema

① Kabel der roten Spezialbatterie RD-223 (als Sonderzubehör erhältlich) Wenn Sie alle anderen Verstärkeranschlüsse vorgenommen haben, schließen Sie die Batteriekabelklemme des Verstärkers am positiven Pol (⊕) der Batterie an.
② Erdungskabel (schwarz) RD-223 (als Sonderzubehör erhältlich) Verbinden Sie das Erdungskabel mit einem Metallkörper oder -gehäuse.
③ Kfz-Stereoanlage mit Cinch-Ausgängen (als Sonderzubehör erhältlich)
④ Externer Ausgang
⑤ Anschlusskabel mit Cinch-Steckanschlüssen (als Sonderzubehör erhältlich)
⑥ Lautsprechereingangsklemme (den beiliegenden Verbinder verwenden) Anweisungen zum Anschließen des Lautsprechers finden Sie unter Anschlüsse bei Verwendung des Lautsprechereingangskabels auf Seite 54.
⑦ Cinch-Eingang

⑧ Kabel der Systemfernbedienung (als Sonderzubehör erhältlich)
Verbinden Sie den Klemmenstecker dieses Kabels mit der Klemme der Systemfernbedienung der Kfz-Stereoanlage. Die Klemmenbuchse kann mit der Automatikantennenrelais-Steuerklemme verbunden werden. Wenn die Kfz-Stereoanlage über keine Systemfernbedienungsklemme verfügt, verbinden Sie den Klemmenstecker über die Zündung mit der Stromklemme.

⑨ Lautsprecherausgangsklemmen Anweisungen zum Anschließen des Lautsprechers finden Sie unter Anschlüsse bei Verwendung des Lautsprechereingangskabels auf Seite 54.

⑩ Sicherung (25 A)
⑪ Sicherung (30 A) × 2
⑫ Durchführungsdichtung
⑬ Rückseite
⑭ Frontseite ■

Vor dem Anschluss des Verstärkers

WARNUNG

• Sichern Sie die Kabel mit Kabelklemmen oder Klebeband. Zum Schutz der Kabel sollten Sie Kabelabschnitte, die mit Metallteilen in Berührung kommen, mit Klebeband umwickeln.
• Durchtrennen Sie niemals die Isolierung der Spannungsversorgung, um ein anderes Gerät mit Strom zu versorgen. Das Kabel hat eine begrenzte Stromkapazität.

VORSICHT

• Kürzen Sie die Kabel nicht, da dies eine Funktionsstörung der Schutzschaltung zur Folge haben kann.
• Erden Sie das Lautsprecherkabel nie direkt und legen Sie nie die negativen ( ) Litzen mehrerer Lautsprecher zusammen.

Anschließen der Geräte

• Wenn das Systemfernbedienungskabel des Verstärkers über die Zündung (12 V Gleichspannung) mit der Stromklemme verbunden wird, bleibt der Verstärker unabhängig davon, ob die Kfz-Stereoanlage ein- oder ausgeschaltet ist, mit der Zündung eingeschaltet. Dies kann bei ausgeschaltetem oder im Leerlauf befindlichen Motor zu einer Entleerung der Fahrzeugbatterie führen.
• Installieren und verlegen Sie das separat erhältliche Batteriekabel möglichst weit von den Lautsprecherkabeln entfernt. Installieren und verlegen Sie das separat erhältliche Batteriekabel, das Erdungskabel, die Lautsprecherkabel und den Verstärker möglichst weit von der Antenne, vom Antennenkabel und vom Tuner entfernt.

Zum Überbrückungsmodus

Diagramm A - Richtig

8 Ω Laut- sprecher 8 Ω Laut- sprecher L0 R0 Pioneer Verstäker

4-Ω-Überbrückungsmodus

Diagramm B - Falsch

4 Ω Laut- sprecher 4 Ω Laut- sprecher L⊙ R⊙ Pioneer Verstäker

2-Ω-Überbrückungsmodus

Die Lautsprecherimpedanz beträgt max. 4Ω Bitte sorgfältig überprüfen. Ein nicht ordnungsgemäßer Anschluss an den Verstärker kann eine Betriebsstörung oder Körperverletzungen aufgrund einer Verbrennung wegen Überhitzung zur Folge haben.

Für den Überbrückungsmodus mit einem Zweikanal-Verstärker mit 4-Ω-Last sind entweder zwei 8-Ω-Lautsprecher parallel zu schalten, links ⊕ und rechts ⊖ (Schema A), oder es ist ein einzelner 4-Ω-Lautsprecher zu verwenden. Für andere Verstärker halten Sie sich an das an der Rückseite dargestellte Anschlussschema zum Überbrücken der Lautsprecherausgänge: Zwei 8-Ω-Lautspre-

cher in Parallelschaltung für 4-Ω-Last oder ein einzelner 4-Ω-Lautsprecher pro Kanal. Wenden Sie sich bei weiteren Fragen an Ihren örtlichen Pioneer-Händler oder den Kundendienst.

Zur geeigneten Lautsprecherspezifikation

Stellen Sie sicher, dass die Lautsprecher den folgenden Standards entsprechen. Andernfalls ist Brand-, Rauchentwicklungs- und Beschädigungsgefahr gegeben. Die Lautsprecherimpedanz beträgt 2Ω bis 8Ω für Stereoanschlüsse bzw. 4Ω bis 8Ω für Mono- und andere Brückenanschlüsse.

Subwoofer

Lautsprecherkanal	Strom
Zweikanal-Ausgang	Eingangsnennleistung: Min. 60 W
1-Kanal-Ausgang	Eingangsnennleistung: Min. 180 W

Anderer Lautsprecher als Subwoofer

Lautsprecherkanal	Strom
Zweikanal-Ausgang	Max. Eingangsleistung: Min. 120 W
1-Kanal-Ausgang	Max. Eingangsleistung: Min. 370 W

Anschließen der Lautsprecher

Der Lautsprecherausgangsmodus kann auf 2-Kanal (Stereo) oder 1-Kanal (Mono) eingestellt werden. Schließen Sie die Lautsprecherkabel je nach Modus und in Übereinstimmung mit den nachstehend gezeigten Anschlussschemata an.

Zweikanal-Ausgang (Stereo)

① Lautsprecher (Links)
② Lautsprecher (Rechts)

1-Kanal-Ausgang

Anschlüsse bei Verwendung des Lautsprechereingangskabels

Verbinden Sie die Lautsprecherausgangskabel der Kfz-Stereoanlage über das mitgelieferte

Lautsprechereingangskabel mit dem Verstärker.

- Schließen Sie nicht gleichzeitig den Cinch-Eingang und den Lautsprechereingang an.

① Kfz-Stereoanlage
② Lautsprecherausgang
③ Weiß/Schwarz: Links ⊖
④ Weiß: Links ⊕
⑤ Grau/Schwarz: Rechts ⊖
⑥ Grau: Rechts ⊕
⑦ Anschlussstecker des Lautsprechereingangs Zur Lautsprechereingangsklemme dieses Geräts.

Anschließen der Stromklemme

Die Verwendung einer roten Spezialbatterie und eines Erdungskabels RD-223 (als Sonderzubehör erhältlich) wird empfohlen. Verbinden Sie das Batteriekabel direkt mit dem positiven Pol ⊕ der Autobatterie und das Erdungskabel mit der Fahrzeugkarosserie.

WARNING

Wenn das Batteriekabel nicht sicher mit Hilfe der Klemmenschrauben an der Klemme befestigt wird, besteht die Gefahr von Überhitzung, Betriebsstörungen und Verletzungen, u. a. von leichten Verbrennungen.

1 Führen Sie das Batteriekabel vom Motorraum in das Fahrzeuginnere.

Wenn Sie alle anderen Verstärkeranschlüsse vorgenommen haben, schließen Sie die Batteriekabelklemme des Verstärkers am positiven Pol (⊕) der Batterie an.

① Positiver Pol (⊕)
② Motorraum
③ Fahrzeuginnenraum
④ Sicherung (30 A) × 2
⑤ Führen Sie die O-Ring-Gummidichtung in die Karosserie ein.
⑥ Bohren Sie ein 14-mm-Loch in die Karosserie.

2 Verdrillen Sie das Batterie-, das Erdungs- und das Systemfernbedienungskabel.

Verdrillung

3 Bringen Sie Kabelschuhe an den Kabelenden an.

Verwenden Sie eine Zange oder ein ähnliches Werkzeug, um die Kabelschuhe fest an die Kabel anzupressen.

① Kabelschuh (als Sonderzubehör erhältlich)
② Batteriekabel
③ Erdungskabel

4 Schließen Sie die Kabel an die Klemmen an.

Befestigen Sie die Kabel sicher mit Hilfe der Klemmenschrauben.

① Klemme der Systemfernbedienung
② Erdungsklemme
③ Stromklemme
④ Klemmenschrauben
⑤ Batteriekabel
⑥ Erdungskabel
⑦ Kabel der Systemfernbedienung

Anschließen der Lautsprecherausgangsklemmen

1 Verwenden Sie eine Drahtzange oder ein Universalmesser, um circa 10 mm der Enden des Lautsprecherkabels freizulegen und verdrillen Sie dann die Drähte.

Verdrillung 10mm

2 Bringen Sie Kabelschuhe an den Kabelenden an.

Verwenden Sie eine Zange oder ein ähnliches Werkzeug, um die Kabelschuhe fest an die Kabel anzupressen.

① Kabelschuh (als Sonderzubehör erhältlich)
② Lautsprecherkabel

3 Schließen Sie die Lautsprecherkabel an die Lautsprecherausgangsklemmen an.

Befestigen Sie die Lautsprecherkabel sicher mit Hilfe der Klemmenschrauben.

① Klemmenschrauben
② Lautsprecherkabel
③ Lautsprecherausgangsklemmen

Vor der Installation des Verstärkers

WARNUNG

• Verwenden Sie die mitgelieferten Teile gemäß den Anweisungen, um eine ordnungsgemäße Installation zu gewährleisten. Wenn andere als die im Lieferumfang enthaltenen Teile verwendet werden, könnten interne Bestandteile des Verstärkers beschädigt oder gelockert werden und den Verstärker abschalten.
• Nehmen Sie keine Installation an folgenden Stellen vor:

— Stellen, an denen der Fahrer oder andere Fahrzeuginsassen bei einem plötzlichen Halt des Fahrzeugs verletzt werden könnten.

— Stellen, an denen das Gerät den Fahrer behindern könnte, z. B. auf dem Boden vor dem Fahrersitz.

• Bringen Sie Blechschrauben so an, dass die Schraubenspitze nicht mit Kabeln in Berührung kommt. Dies ist wichtig, um das Durchtrennen von Kabeln durch Vibrationen des Fahrzeugs zu verhindern, da dies in einem Brand resultieren könnte.
• Stellen Sie sicher, dass Kabel nicht in den Gleitmechanismus der Sitze geraten oder die Beine einer sich im Fahrzeug befindlichen Person berühren, da anderenfalls die Gefahr eines Kurzschlusses besteht.
• Beim Bohren zur Installation des Verstärkers ist stets sicherzustellen, dass keine Teile hinter dem Blech liegen und alle Kabel und wichtigen Fahrzeugteile (z. B. Benzin-/Bremsleitung, Verkabelung) vor einer Beschädigung geschützt sind.

VORSICHT

- Um eine ordnungsgemäße Wärmeableitung für den Verstärker zu gewährleisten, ist bei der Installation auf Folgendes zu achten:

— Sorgen Sie für ausreichend Freiraum über dem Verstärker, um eine ordnungsgemäße Lüftung zu gewährleisten.

— Decken Sie den Verstärker nicht mit einer Bodenmatte oder einem Teppich ab.

• Die Schutzfunktion aktiviert sich möglicherweise, um den Verstärker vor Überhitzung zu schützen, welche aufgrund einer Installation an Orten mit unzureichender Wärmeabfuhr oder bei fortwährender Verwendung mit einem hohen Pegel etc. auftreten kann. In diesem Fall schaltet sich der Verstärker aus und bleibt so lange ausgeschaltet, bis er auf eine festgelegte Temperatur abgekühlt ist.
• Verlegen Sie Kabel nicht in heißen Bereichen wie zum Beispiel in der Nähe von Heizöffnungen. Hitze kann die Isolierung beschädigen und dadurch einen Kurzschluss über die Karosserie verursachen.
• Der beste Installationsort ist vom jeweiligen Fahrzeugmodell abhängig. Bringen Sie den Verstärker sicher an einer ausreichend steifen Stelle an.
• Nehmen Sie zunächst nur temporäre Anschlüsse vor und prüfen Sie diese, um den ordnungsgemäßen Betrieb des Verstärkers und des Systems zu gewährleisten.
• Nach der Installation des Verstärkers ist sicherzustellen, dass Ersatzrad, Wagenheber und Werkzeuge problemlos entnommen werden können.

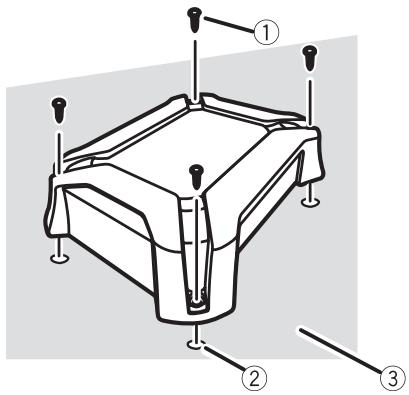

Beispiel für die Installation auf einer Bodenmatte oder an der Karosserie

1 Platzieren Sie den Verstärker am gewünschten Installationsort.

Stecken Sie die mitgelieferten Blechschrauben (4 × 18 mm) in die Schraubenlöcher und drücken Sie mit einem Schraubendreher auf sie, um die Position der Montagelöcher zu markieren.

2 Bohren Sie an den markierten Stellen Löcher mit einem Durchmesser von 2,5 mm entweder durch den Teppich oder direkt durch die Karosserie.

3 Bringen Sie den Verstärker mithilfe der mitgelieferten Blechschrauben (4 mm × 18 mm) an.

① Blechschrauben (4 mm × 18 mm)
② Bohren Sie ein Loch mit einem Durchmesser von 2,5 mm.
③ Fußmatte oder Karosserie

Zusätzliche Informationen

Technische Daten

Stromversorgung .... 14,4 V Gleichspannung (Toleranz 10,8 V bis 15,1 V)

Erdungssystem ...... Negativ

Stromaufnahme .... 15 A (bei kontinuierlicher Versorgung 4Ω)

Durchschnittlicher Stromverbrauch

4 A (4 Ω für 2 Kanäle) 7 A (4 Ω für einen Kanal)

Sicherung 25A × 1

Abmessungen (B × H × T) ..... 289 × 62 × 219 mm

Gewicht 2,0 kg (Kabel für die Verka- belung nicht inbegriffen)

Max. Ausgangsleistung ..... 400 W (200 W × 2)

Dauerausgangsleistung ..... 60 W × 2 (bei 14,4 V, 4 Ω,

20 Hz bis 20 kHz ≤ 1,0%

THD+N)

185 W × 1 (bei 14,4 V, 4Ω

GEBRÜCKT 1 kHz, ≤ 1,0 %

THD+N)

85 W × 2 (bei 14,4 V, 2 Ω,

Lastimpedanz 4 Ω (2 Ω bis 8 Ω zulässig)

Frequenzgang 10 Hz bis 70 Hz (+0 dB, -3 dB)

Signal-Rauschabstand ..... 98 dB (IEC-A-Netz)

Verzerrung 0,05% (10 W, 1 kHz)

Tiefpassfilter: Trennfrequenz ....80 Hz Trennsteilheit ....-12 dB/Okt.

Verstärkungsregelung: Cinch .... 200 mV bis 6,5 V Lautsprecher .... 0,8 V bis 26 V

Maximaler Eingangspegel / Impedanz: Cinch ....6,5 V / 22 kΩ Lautsprecher ....26 V / 22 kΩ

Hinweise

• Änderungen der technischen Daten und des Designs vorbehalten.
• Die durchschnittliche Stromaufnahme entspricht nahezu der maximalen Stromaufnahme dieses Geräts bei Eingabe eines Audiosignals. Verwenden Sie diesen Wert zum Ermitteln der Gesamtstromaufnahme mehrerer Leistungsverstärker.

Zum Registrieren Ihres Produktes besuchen Sie bitte www.pioneer.de (oder www.pioneer.eu) .
