GEBRUIKSAANWIJZING GM-3500T PIONEER

Deponeer dit product niet bij het gewone huis- houdelijk afval wanneer u het wilt verwijderen. Er bestaat een speciaal wettelijk voorgeschre- ven verzamelsysteem voor de juiste behandel- ing, het opnieuw bruikbaar maken en de recycling van gebruikte elektronische produc- ten.

In de lidstaten van de EU en in Zwitserland en Noorwegen kunnen particulieren afgedankte elektronische producten gratis bij de daarvoor bestemde verzamelplaatsen inleveren. Als u een soortgelijk nieuw product koopt, kunt u het afgedankte product ook bij uw verkooppunt inleveren.

Als u in een ander land woont, neem dan contact op met de plaatselijke overheid voor informatie over het weggooien van afgedankte producten.

Op die manier zorgt u ervoor dat uw afge- dankte product op de juiste wijze wordt ver- werkt, hergebruikt en gerecycled, zonder schadelijke gevolgen voor het milieu en de volksgezondheid.

Hartelijk dank voor uw keuze voor dit Pioneer-product.

Lees deze handleiding voordat u het product in gebruik neemt zodat u het goed leert gebruiken. Lees vooral de gedeelten die met WAAR-SCHUWING en LET OP gemarkeerd zijn aandachtig. Bewaar deze handleiding na het lezen op een veilige, bereikbare plaats zodat u hem indien nodig altijd bij de hand hebt.

Bezoek onze website

Hier vindt u onze site:

http://www.pioneer.nl

• Registreer uw product. Wij bewaren de gegevens van het product dat u hebt aangeschaft zodat u deze eenvoudig kunt opvragen als u die nodig mocht hebben voor de verzekering, bijvoorbeeld na verlies of diefstal.
• Op onze website vindt u de laatste informatie over PIONEER CORPORATION.

Bij problemen

Als dit product niet naar behoren functioneert, kunt u uw leverancier of het dichtstbijzijnde erkende Pioneer-servicecentrum raadplegen.

Vóór u de versterker aansluit of installeert

WAARSCHUWING

• Aanbevolen wordt gebruik te maken van de speciale rode accu- en aardkabels RD-223 die afzonderlijk verkrijgbaar zijn. Sluit de accuka-bel rechtstreeks op de positieve (⊕) pool van de accu van het voertuig aan, en de aardkabel op de carrosserie.
• Dit toestel is bedoeld voor voertuigen met een accu van 12 volt en negatieve aarding. Voordat u het toestel in een camper, recreatievoertuig, vrachtwagen of bus installeert, moet u het vol-tage van de accu controleren.
• Gebruik alleen zekeringen van de aangegeven waarde. Het gebruik van ongeschikte zekeringen kan oververhitting, rookontwikkeling, schade aan het product en lichamelijk letsel zoals brandwonden veroorzaken.
• Indien de zekering van de los verkrijgbare accudraad of de versterker smelt, moet u de aansluiting van de voeding en de luidsprekers controleren. Verhelp eerst de oorzaak van het probleem en vervang de zekering vervolgens door een gelijkwaardige zekering.

Vóór u begint

• Zorg ervoor dat het toestel niet met vloeistof in aanraking komt. Dat kan een elektrische schok of rookvorming, oververhitting en schade aan het toestel veroorzaken.
  De behuizing van de versterker en erop aangesloten luidsprekers kan ook heet worden en lichte brandwonden veroorzaken.
• Bij een storing wordt de stroomvoorziening van de versterker afgebroken om verdere schade te voorkomen. In dit geval schakelt u het systeem uit (OFF) en controleert u de stroomvoorziening en luidsprekeraansluitingen. Als u de oorzaak van het probleem niet zelf kunt bepalen, neemt u contact op met uw leverancier.
• Koppel steeds eerst de negatieve pool van de accu los om een elektrische schok of kort-sluiting tijdens de installatie te voorkomen.

LET OP

• Zet het volume nooit zo hoog dat u geluiden buiten het voertuig niet meer kunt horen.
• Gebruik van het audiosysteem met stilgelegde of stationaire motor kan de accu uitputten.

Informatie over de beveiligingsfunctie

De beveiligingsfunctie treedt in de volgende situaties in werking. Als de beveiligingsfunctie in werking treedt, gaan het voedingslampje en de versterker uit.

• Als er kortsluiting optreedt bij de luidsprekeruitgang en de luidsprekerkabels.
• Als de temperatuur in de versterker te hoog oploopt.
• Als er gelijkspanning wordt gezet op de luidsprekeruitgang.

Wat is wat

Voorzijde

Ponier 1 2

Achterzijde

FUEL 200 FUEL 100 ③

Gebruik indien nodig een platte schroevendraaier om een schakelaar te verzetten.

Selecteer de gewenste filter voor de aangesloten luidspreker.

• Indien een subwoofer is aangesloten: Selecteer ON. Deze filter houdt de hoge frequenties tegen en laat de lage tonen door.
• Indien een luidspreker met vol bereik is aangesloten:
  Selecteer OFF. Met OFF wordt het volledige frequentiebereik weergegeven.

② GAIN-regelknop (versterkingsfactor)

Als het geluidsniveau laag blijft hoewel u de autoradio luider zet, zet u de regelknoppen lager. Als het geluid vervormd wordt wanneer de autoradio luider wordt gezet, zet u de regelknoppen hoger.

• Voor gebruik met een autoradiosysteem met RCA (standaarduitgang 500 mV) stelt u de knoppen af op NORMAL. Voor gebruik met Pioneer-autoradiosystemen met RCA en een maximale uitgangs-spanning van 4 V of hoger, stemt u het niveau af op de uitgangswaarde van de autoradio.
• Als er te veel ruis klinkt wanneer de luidsprekeringangen gebruikt worden, draait u de gain-regelknop hoger.

③ Voedingslampje

Het voedingslampje brandt wanneer de voeding is ingeschakeld (ON).

De versterkingsfactor (gain) instellen

• Een correcte instelling van de versterkingsfactor beschermt het toestel en/of de luidsprekers tegen schade door een te hoog uitgangsniveau, onjuist gebruik of een verkeerde aansluiting.
• Als het geluidsniveau enz. te hoog wordt, sluit deze functie het uitgangssignaal enkele seconden af. Het signaal wordt pas weer doorgelaten wanneer het volume op het hoofdtoestel daalt.
• Onderbrekingen in de geluidsweergave kunnen erop duiden dat de versterkingsfactor niet juist is afgesteld. Om geluidsonderbrekingen bij een hoog volume van het hoofdtoestel te vermijden, moet u de versterkingsfactor bij de versterker afstemmen op het maximale preout-uitgangsniveau van het hoofdtoestel, zodat het volume ongewijzigd blijft en een te sterk uitgangssignaal wordt voorkomen.
• Het kan gebeuren dat het geluid toch wordt afgebroken als de versterkingsfactor en het volume correct zijn ingesteld. Neem in dat geval contact op met het dichtstbijzijnde erkende servicecentrum van Pioneer.

De gain-regelknop op dit toestel

GAIN NORMAL HIGH Pre-out niveau: 2 V (Standaard: 500 mV) 6.5V 0.2V

Op de afbeelding hierboven ziet u de instelling NORMAL.

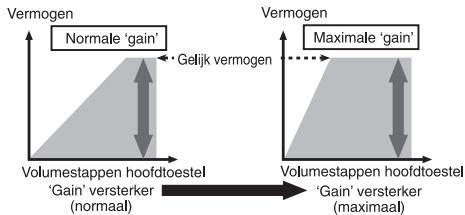

Verband tussen gain van de versterker en uitgangsvermogen van het hoofdtoestel

Een onjuiste verhoging van de gain van de versterker resulteert slechts in meer vervorming en weinig vermogenstoename.

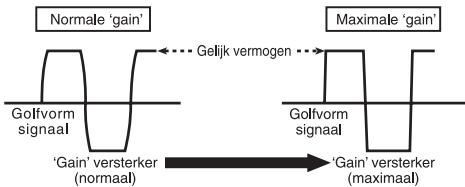

Golfvormig signaal bij hoog uitgangsvolume met gain-regeling voor versterker

Normale 'gain' Golfvorm signaal 'Gain'versterker (normaal) Gelijk vermogen Maximale 'gain' Golfvorm signaal 'Gain'versterker (maximaal)

De golfvorm wordt vervormd bij een hoog uitgangsniveau. Het vermogen neemt nauwelijks toe door de gain van de versterker te verhogen.

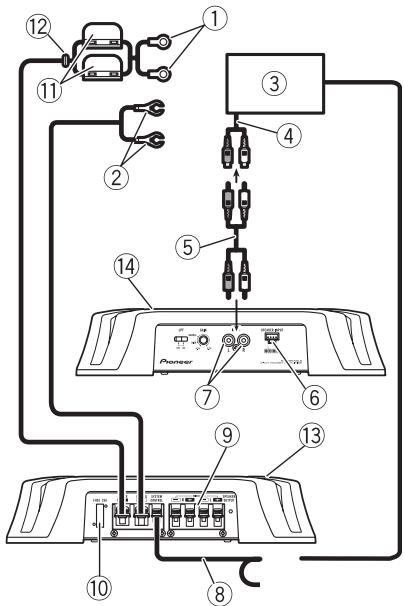

Aansluitschema

① Speciale rode accukabel RD-223 (apart verkrijgbaar) Pas nadat u alle andere aansluitingen op de versterker hebt voltooid, verbindt u het aan-sluitpunt op de versterker met de positieve (⊕) accupool.
② Aardkabel (zwart) RD-223 (apart verkrijgbaar) Sluit deze aan op een metalen gedeelte van de carrosserie of het chassis.
③ Autoradio met RCA-uitgangen (apart verkrijgbaar)
④ Externe uitgang
⑤ Aansluitkabel met RCA-stekkers (apart verkrijgbaar)
⑥ Aansluiting luidsprekeringang (gebruik de meegeleverde connector) Raadpleeg het volgende gedeelte voor meer informatie over het aansluiten van de luidsprekers. Raadpleeg Aansluiting via de luidsprekeringangkabel op bladzijde 66.
⑦ RCA-ingang

⑧ Kabel systeemafstandsbediening (apart verkrijgbaar) Verbind het mannelijke aansluitpunt van deze kabel met het aansluitpunt voor de systeemafstandsbediening van de autoradio. Het vrouwelijke aansluitpunt kan worden verbonden met de bedieningsaansluiting van de automatische antenne. Indien de autoradio niet is voorzien van een aansluiting voor de systeemafstandsbediening, verbindt u het mannelijke aansluitpunt via de contactschakelaar met de voedingsaansluiting.

⑨ Luidsprekeraansluiting Raadpleeg het volgende gedeelte voor meer informatie over het aansluiten van de luidsprekers. Raadpleeg Aansluiting via de luidspreke-ringangkabel op bladzijde 66.

⑩ Zekering (25 A)
⑪ Zekering (30 A) × 2
⑫ Doorvoerring
⑬ Achterzijde
⑭ Voorzijde ■

Vóór u de versterker aansluit

WAARSCHUWING

• Gebruik kabelklemmen of plakband om de be-kabeling op een veilige manier aan te brengen. Wikkel kabels die tegen metalen onderdelen liggen ter bescherming in tape.
• Snijd in geen geval de isolatie van de voedingskabel open om andere apparatuur van stroom te voorzien. De stroomcapaciteit van de voedingskabel is beperkt.

LET OP

• U mag kabels nooit inkorten omdat daardoor storing kan optreden in het beveiligingscircuit.
• Luidsprekerkabels mogen niet rechtstreeks worden geaard. Negatieve ( ) fasedraden van verschillende luidsprekers mogen niet samen worden gebundeld.

De toestellen aansluiten

• Als de systeemafstandsbedieningskabel van de versterker met de voeding is verbonden via de contactschakelaar (12 V gelijkstroom), blijft de versterker ingeschakeld zolang het contact aan staat (ongeacht of de autoradio is in- of uitgeschakeld). Hierdoor kan de accu worden uitgeput wanneer de motor stationair draait.
• Installeer de apart verkrijgbare accukabel zo ver mogelijk van de luidsprekerkabels. Installeer de apart verkrijgbare accukabel, aardkabel, luidsprekerkabels en de versterker zelf zo ver mogelijk van de antenne, antenne-kabel en tuner.

Informatie over de brugschakeling

Diagram A - Correct

8 Ω Luid- spreker 8 Ω Luid- spreker L⊕ R⊖ Pioneer versterker

4 Ω brugschakeling

Diagram B - Incorrect

4 Ω Luid- spreker 4 Ω Luid- spreker L⊙ R⊙ Pioneer versterker

2 Ω brugschakeling

De luidsprekerimpedantie is maximaal 4 Ω; controleer dit zorgvuldig. Een foutieve aansluiting op de versterker kan storingen of lichamelijk letsel (brandwonden door oververhitting) veroorzaken. Voor een brugschakeling voor een 2-kanaalsversterker met een belasting van 4 Ω sluit u ofwel twee luidsprekers van 8 Ω parallel aan, met links ⊕ en rechts ⊖ (zie schema A), ofwel gebruikt u één 4 Ω-luidspreker. Voor andere versterkers volgt u het volgende aansluitschema voor brugschakelingen: twee luidsprekers van 8 Ω parallel geschakeld voor een belasting van 4 Ω of één luidspreker van 4 Ω per kanaal. Voor meer inlichtingen kunt u contact opnemen met uw erkende Pioneer-leverancier of -klantendienst.

Luidsprekerspecificaties

De luidsprekers die u gebruikt moeten aan de volgende vereisten voldoen; anders bestaat er een risico op rookontwikkeling, brand of andere schade. De luidsprekerimpedantie bedraagt 2 Ω tot 8 Ω voor een stereoaansluiting, of 4 Ω tot 8 Ω voor een monoansluiting of andere brugschakeling.

Subwoofer

Luidsprekerkanaal	Vermogen
2-kanaalsuitgang	Nominale ingang:Min. 60 W
1-kanaals output	Nominale input:Min. 180 W

Andere dan de subwoofer

Luidsprekerkanaal	Vermogen
2-kanaalsuitgang	Maximale ingang:Min. 120 W
1-kanaals output	Maximale ingang:Min. 370 W

De luidsprekers aansluiten

De luidsprekeroutput kan tweekanaals (stereo) of éénkanaals (mono) zijn. Sluit de draden van de luidspreker aan volgens het aantal gebruikte kanalen en de afbeeldingen hieronder.

2-kanaalsuitgang (stereo)

Aansluiting via de luidspre- keringangkabel

Verbind de luidsprekeruitgangen van de autoradio met de versterker d.m.v. het bijgeleverde luidsprekerdraad.

- Verbind de RCA-ingang en de luidspreke-ringang niet beide tegelijk.

① Autoradio
② Luidsprekeruitgang
③ Wit/zwart: links ⊖
④ Wit: links ⊕
⑤ Grijs/zwart: rechts ⊖
⑥ Grijs: rechts ⊕
⑦ Luidsprekeraansluiting

Aan te sluiten op de luidsprekeringangen van dit toestel.

De voedingsaansluiting verbinden

Aanbevolen wordt gebruik te maken van de speciale rode accu- en aardkabels RD-223 die afzonderlijk verkrijgbaar zijn. Sluit de accukabel rechtstreeks op de positieve (⊕) pool van de accu van het voertuig aan, en de aardkabel op de carrosserie.

WAARSCHUWING

Indien de accukabel niet goed (met de aansluit-schroeven) wordt aangesloten, bestaat er een risico op oververhitting, storingen en lichamelijk letsel zoals lichte brandwonden.

1 Trek de accukabel vanuit het motor- compartiment door naar het voertuiginte- rieur.

Pas nadat u alle andere aansluitingen op de versterker hebt voltooid, verbindt u het aan-sluitpunt op de versterker met de positieve (⊕) accupool.

De toestellen aansluiten

⑤ Plaats de rubberen doorvoerring in de carrosserie van het voertuig.
⑥ Boor een opening van 14 mm in de carrosserie.

2 Vervlecht de accukabel, de aardkabel en de kabel van de systeemafstandsbediening.

Vervlechten

3 Bevestig de verbindingslippen aan de kabeluiteinden.

Gebruik een tang om de lippen stevig aan de kabels vast te maken.

① Bevestigingslip (los verkrijgbaar)
② Accukabel
③ Aardkabel

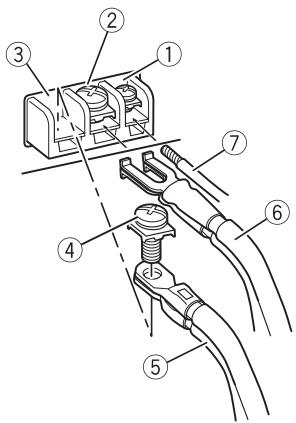

4 Sluit de kabels aan.

Schroef de kabels stevig vast.

① Aansluiting systeemafstandsbediening
② Aardaansluiting
③ Voedingsaansluiting
④ Aansluitschroeven
⑤ Accukabel
⑥ Aardkabel
⑦ Kabel systeemafstandsbediening

De luidsprekeraansluitingen

1 Strip met een draadkniptang of geschikt mes het uiteinde van de luidspreker-kabel. Leg ongeveer 10 mm kabel bloot en vervlecht het uiteinde.

Vervlechten 10mm

2 Bevestig de verbindingslippen aan de kabeluiteinden.

Gebruik een tang om de lippen stevig aan de kabels vast te maken.

① Bevestigingslip (los verkrijgbaar)
② Luidsprekerkabel

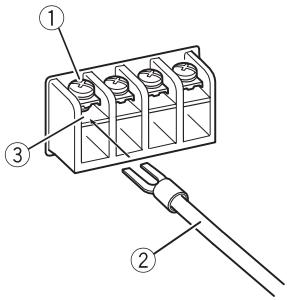

3 Sluit de luidsprekerkabels op de luidsprekeruitgangen aan.

Schroef de luidsprekerkabels stevig vast.

De toestellen aansluiten

① Aansluitschroeven
② Luidsprekerkabel
③ Luidsprekeraansluiting

Vóór u de versterker installeert

WAARSCHUWING

• Voor een correcte installatie moet u de geleverde onderdelen op de aangegeven wijze gebruiken. Andere onderdelen dan de geleverde kunnen het binnenwerk van de versterker beschadigen of los raken en de versterker alle dienst doen weigeren.
  • Installeer het toestel niet:

— op een plaats waar de bestuurder of passagiers erdoor verwond kunnen raken wanneer het voertuig plotseling moet worden afgeremd.

— op plaatsen waar het de bestuurder kan hinderen, bijvoorbeeld op de vloer bij de bestuurdersplaats.

• Plaats schroeven zo dat de punt van de schroef geen kabels raakt. Dit is belangrijk omdat de kabel anders door voertuigtrillingen door de schroef kan worden ingesneden, wat brand kan veroorzaken.
• Let erop dat de kabels niet vast kunnen komen te zitten in de stoelrails en niet in aanraking kunnen komen met een lichaamsdeel van de inzittenden van het voertuig. Dit kan kortsluiting veroorzaken.
• Let er bij het boren op dat zich aan de achterkant van het paneel geen onderdelen bevinden. Scherm alle kabels en vitale onderdelen (bijvoorbeeld brandstof- en remleidingen, andere bekabeling) eerst zorgvuldig af.

LET OP

- Let tijdens de installatie op de volgende punten om te zorgen dat de versterker goed warmte kan afgeven:

— Laat voldoende ventilatieruimte vrij boven de versterker.

— Leg geen mat of ander materiaal over de versterker.

- De beveiligingsfunctie kan in werking treden om de versterker te beschermen tegen oververhitting wanneer het toestel door zijn opstelling of zware belasting enz. te warm wordt. In

zulke gevallen wordt versterker automatisch uitgeschakeld tot deze voldoende afgekoeld is.

• Trek de kabels niet door zones die warm worden, bijvoorbeeld langs een verwarmingsrooster. Door de warmte kan de isolatie worden beschadigd, wat kan leiden tot kortsluiting naar de carrosserie.
• De optimale installatieplek verschilt van voertuig tot voertuig. Plaats de versterker op een plek die voldoende sterk en stijf is.
• Maak eerst tijdelijke verbindingen en controleer of de versterker en het audiosysteem goed functioneren.
• Controleer, nadat u de versterker hebt geïnstalleerd, of het reservewiel en het bijbehorende gereedschap nog ongehinderd bereikbaar zijn.

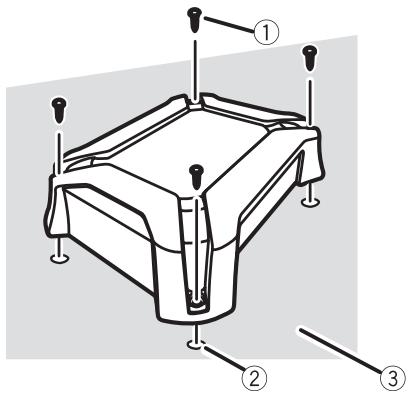

Voorbeeld van een installatie op de vloermat of het chassis

1 Plaats de versterker op de gewenste installatieplaats.

2 Boor op deze plaatsen een gat met een diameter van 2,5 mm door de vloerbekleding of rechtstreeks in het chassis.

Plaats de meegeleverde zelftappende schroeven (4 mm × 18 mm) in de schroefgaten en duw erop met een schroevendraaier zodat de punt een afdruk laat op de plaats waar de boorgaten moeten komen.

3 Bevestig de versterker met de bijgeleverde zelftappende schroeven (4 mm × 18 mm).

① Zelftappende schroeven (4 mm × 18 mm)
② Boor een gat met een diameter van 2,5 mm
③ Vloermat of chassis

Aanvullende informatie

Technische gegevens

Spanningsbron 14,4 V gelijkstroom (10,8 tot 15,1 V toelaatbaar)

Aarding ...... Negatief

Stroomverbruik .... 15 A (bij continuvermogen, 4 Ω)

Gemiddelde afgenomen stroom

4 A (4 Ω voor twee kanalen) 7 A (4 Ω voor een kanaal)

Zekering 25 A × 1

Afmetingen (B × H × D) ..... 289 mm × 62 mm × 219 mm

Gewicht ....2,0 kg (kabels niet inbegrepen)

Maximaal uitgangsvermogen

400 W (200 W × 2)

Continu uitgangsvermogen

60 W × 2 (bij 14,4 V, 4 Ω,

20 Hz tot 20 kHz, ≤ 1,0 %

THD+N)

185 W × 1 (bij 14,4 V, 4 Ω

85 W × 2 (bij 14,4 V, 2 Ω,

Belastingsimpedantie .... 4 Ω (2 Ω tot 8 Ω toegestaan)

Frequentierespons .... 10 Hz tot 70 kHz (+0 dB, -3 dB)

Signaal-ruisverhouding ..... 98 dB (IEC-A-netwerk)

Vervorming 0,05% (10 W, 1 kHz)

Laagdoorlaatfilter:

Drempelfrequentie ..... 80 Hz

Drempelafval ....-12 dB/oct

Gain-regeling:

RCA 200 mV tot 6,5 V

Luidspreker 0,8 V tot 26 V

Maximaal ingangsniveau / impedantie:

RCA 6,5 V / 22 kΩ

Luidspreker 26 V / 22 kΩ

Opmerkingen

• Technische gegevens en ontwerp kunnen zonder voorafgaande kennisgeving worden gewijzigd.
• De gemiddelde stroomafname van dit toestel benadert de maximale stroomafname wanneer een geluidssignaal wordt ingevoerd. Gebruik deze waarde om de totale stroomafname te berekenen bij gebruik van meerdere versterkers.
