GM-3500T - Amplificador de audio PIONEER - Manual de uso y guía de instrucciones gratis

Tipo de producto	Amplificador de potencia
Características técnicas principales	2 canales, tecnología MOSFET, clase AB
Alimentación eléctrica	12 V DC
Dimensiones aproximadas	320 x 230 x 60 mm
Peso	2,5 kg
Compatibilidades	Compatible con la mayoría de los sistemas de audio de coche
Potencia de salida	350 W máx (2 x 175 W RMS a 4 ohmios)
Funciones principales	Amplificación de audio, filtrado de frecuencia, protección contra sobrecargas
Mantenimiento y limpieza	Limpiar con un paño suave, evitar la humedad
Piezas de repuesto y reparabilidad	Reparabilidad limitada, piezas disponibles en el fabricante
Seguridad	Protección contra cortocircuitos y sobrecalentamiento
Información general	Ideal para los amantes de la música que desean mejorar la calidad de sonido de su vehículo

Preguntas frecuentes - GM-3500T PIONEER

¿Cómo conectar el PIONEER GM-3500T a mi sistema de audio?

Para conectar el PIONEER GM-3500T, comience por desconectar la batería de su vehículo. Luego, conecte los cables de alimentación del GM-3500T a la batería y a los altavoces, respetando las polaridades. Consulte el manual para obtener detalles específicos sobre las conexiones.

¿Por qué mi amplificador PIONEER GM-3500T no se enciende?

Asegúrese de que el amplificador esté correctamente alimentado. Verifique las conexiones de la batería y asegúrese de que el fusible no esté quemado. Si el problema persiste, pruebe el amplificador con otro sistema para determinar si el problema proviene del amplificador mismo.

¿Cuál es el nivel de potencia de salida del PIONEER GM-3500T?

El PIONEER GM-3500T ofrece una potencia de salida de 2 x 50 W a 4 ohmios, y hasta 2 x 100 W a 2 ohmios.

¿Cómo ajustar los niveles de ganancia en el amplificador?

Para ajustar los niveles de ganancia, comience por reproducir su música a un volumen moderado. Aumente lentamente la ganancia en el amplificador hasta que alcance un sonido claro sin distorsión. Evite subir demasiado la ganancia para prevenir daños a los altavoces.

¿Qué hacer si escucho ruidos de fondo o interferencias?

Los ruidos de fondo pueden ser causados por una mala conexión a tierra o cables mal aislados. Asegúrese de que todas las conexiones estén seguras y que los cables de alimentación y de señal estén separados. Si el problema persiste, intente usar filtros anti-interferencias.

¿El amplificador PIONEER GM-3500T se calienta demasiado?

Es normal que el amplificador se caliente durante un uso prolongado. Sin embargo, si se calienta excesivamente, verifique si el amplificador está correctamente ventilado y si no está sobrecargado. Asegúrese también de que los altavoces sean compatibles con el amplificador.

¿Puedo usar el PIONEER GM-3500T con altavoces de diferentes impedancias?

Sí, pero se recomienda respetar las especificaciones de impedancia para evitar dañar el amplificador. El GM-3500T funciona de manera óptima con altavoces de 4 ohmios o 2 ohmios.

MANUAL DE USUARIO GM-3500T PIONEER

AMPLIFICADOR DE POTENCIA DE DOS CANALES EN PUENTE

Si desea deshacerse de este producto, no lo mezcle con los residuos generales de su hogar. De conformidad con la legislación vigente, existe un sistema de recogida distinto para los productos electrónicos que requieren un procedimiento adecuado de tratamiento, recuperación y reciclado.

Las viviendas privadas en los estados miembros de la UE, en Suiza y Noruega pueden devolver gratuitamente sus productos electrónicos usados en los centros de recolección previstos o bien en una tienda minorista (si adquieren un producto similar nuevo). En el caso de los países que no se han mencionado en el párrafo anterior, póngase en contacto con las autoridades locales a fin de conocer el método de eliminación correcto. Al actuar siguiendo estas instrucciones, se asegurará de que el producto eliminado se someta a los procesos de tratamiento, recuperación y reciclaje necesarios, evitando de este modo efectos potencialmente negativos en el entorno y la salud humana.

Gracias por haber adquirido este producto PIONEER.

Lea con detenimiento este manual antes de utilizar el producto por primera vez para que pueda darle el mejor uso posible. Es muy importante que lea y cumpla con la información que aparece bajo los mensajes de ADVER-TENCIA y PRECAUCIÓN en este manual.

Una vez leído, guarde el manual en un lugar seguro y a mano para poder consultarlo en el futuro.

Visite nuestro sitio Web

Visítenos en la siguiente dirección:

http://www.pioneer.es

• Registre su producto. Los datos de su compra permanecerán archivados para que pueda consultar esta información en caso de reclamar a la compañía de seguros por pérdida o robo.
• En nuestro sitio Web ofrecemos la información más reciente acerca de PIONEER CORPORATION.

En caso de problemas

En caso de que este producto no funcione correctamente, contacte con su distribuidor o con el servicio técnico oficial Pioneer más próximo a su domicilio.

Antes de conectar/instalar el amplificador

ADVERTENCIA

• Se recomienda el uso del cable de batería rojo especial y el de toma a tierra RD-223, disponibles por separado. Conecte el cable de la batería directamente al terminal positivo ⊕ y el cable de toma a tierra a la carrocería del automóvil.
• Esta unidad es para vehículos con una batería de 12 V y conexión a tierra negativa. Antes de instalarla en una caravana, un camión o un autobús, compruebe el voltaje de la batería.
• Utilice siempre un fusible de la corriente nominal indicada. El uso de un fusible inadecuado podría provocar sobrecalentamiento y humo, daños personales y materiales, lesiones e incluso quemaduras.

Antes de comenzar

• Compruebe las conexiones de la fuente de alimentación y los altavoces si se funde el fusible del cable de la batería vendido por separado o el fusible del amplificador. Determine y solucione el problema y después reemplace el fusible por otro de características idénticas.
• No permita que esta unidad entre en contacto con líquidos, ya que puede producir una descarga eléctrica. Además, el contacto con líquidos puede causar daños en la unidad, humo y recalentamiento.

Las superficies del amplificador y cualquier altavoz acoplado pueden calentarse y ocasionar quemaduras.

• Ante cualquier anomalía, la fuente de alimentación del amplificador se desconecta para evitar averías en el equipo. Si esto ocurre, DESCONECTE el sistema y compruebe las conexiones de la fuente de alimentación y del altavoz. Si no consigue determinar el problema, contacte con su distribuidor.
• Desconecte siempre primero el terminal negativo ⊖ de la batería para evitar riesgos de descarga eléctrica o un cortocircuito durante la instalación.

PRECAUCIÓN

• Mantenga siempre el volumen lo suficientemente bajo como para poder escuchar los sonidos que provienen del exterior.
• El uso prolongado del estéreo del vehículo mientras el motor permanece inactivo o en marcha al ralentí puede agotar la batería.

Acerca de la función de protección

La función de protección funcionará en las condiciones que se indican a continuación. Si se activa la función de protección, se desactivará el indicador de encendido y el amplificador se apagará.

• Si se encuentran cortocircuitados el terminal de salida del altavoz y el cable del altavoz.
• Si sube demasiado la temperatura del interior del amplificador.
• Si se aplica un voltaje CC al terminal de salida del altavoz.

Qué es cada cosa

Parte delantera

① Interruptor del LPF (filtro de paso bajo)

Cambia los ajustes según el altavoz conectado.

• Cuando el altavoz de subgraves esté conectado:
  Seleccione ON. Esta opción elimina las frecuencias altas y reproduce las bajas.
• Cuando el altavoz de toda la gama esté conectado:
  Seleccionar OFF. OFF genera toda la gama de frecuencias.

② Control de GAIN (ganancia)

Si la salida sigue siendo baja, incluso al subir el volumen del estéreo del vehículo, posicione los controles en un nivel más bajo. Si se escucha cierta distorsión al subir el volumen del vehículo, posicione estos controles en un nivel superior.

• Para el uso con un estéreo de vehículo provisto de RCA (salida estándar de 500 mV), posiciónese en NORMAL. Para el uso con un estéreo de vehículo Pioneer provisto de RCA, con una salida máxima de 4 V o superior, ajuste el nivel para que coincida con la salida de estéreo del vehículo.
• Si se oye ruido excesivo cuando se usan los terminales de entrada de altavoz, gire el control de ganancia a un nivel superior.

③ Indicador de encendido

El indicador de encendido se ilumina para indicar que está activado (ON).

Configuración correcta de la ganancia

• Función de protección incluida para evitar posibles fallos en la unidad y/o altavoces debido a una salida excesiva, al uso indebido o a una conexión inadecuada.
• Al reproducir sonidos demasiado altos, etc., esta función interrumpe la reproducción durante unos segundos como una función normal, y retoma la reproducción cuando se baja el volumen de la unidad principal.
• Una interrupción en la salida del sonido puede indicar un ajuste incorrecto del control de ganancia. Para garantizar una reproducción continua cuando el volumen de la unidad es alto, configure el control de ganancia del amplificador en un nivel adecuado para el nivel de salida máxima del preamplificador (pre-out), de manera que el volumen permanezca sin cambios y le permita controlar la salida excesiva.
• Una vez corregido el volumen y los ajustes de ganancia, el sonido de la unidad aún se interrumpe cada cierto tiempo. De presentarse esta situación, contacte con el servicio técnico oficial Pioneer más cercano a su domicilio.

Control de ganancia de esta unidad

GAIN NORMAL Nivel de pre-salida: 2 V (Estándar: 500 mV) 6.5V 0.2V

La imagen anterior muestra un ajuste de ganancia NORMAL.

Configuración de la unidad

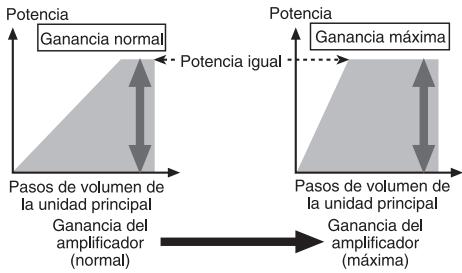

Relación entre ganancia del amplificador y corriente de salida de la unidad principal

Potencia Ganancia normal Pasos de volumen de la unidad principal Ganancia del amplificador (normal) Potencia Ganancia máxima Pasos de volumen de la unidad principal Ganancia del amplificador (máxima)

Si la ganancia del amplificador se aumenta incorrectamente, sólo incrementará la distorsión, con un ligero aumento de la potencia.

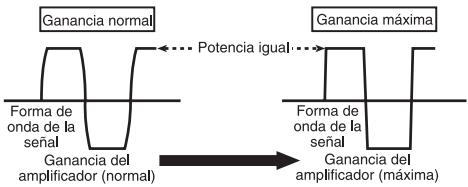

Forma de onda de la señal en la reproducción con el volumen alto utilizando el control de ganancia del amplificador

Ganancia normal Potencia igual Ganancia máxima Forma de onda de la señal Ganancia del amplificador (normal) Forma de onda de la señal Ganancia del amplificador (máxima)

Forma de onda distorsionada con salida alta, si se aumenta la ganancia del amplificador sólo se modifica ligeramente la potencia.

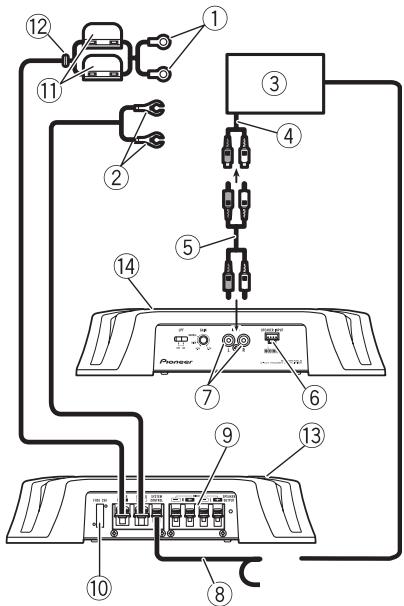

Diagrama de conexión

① Cable de batería rojo especial RD-223 (se vende por separado)

Tras completar el resto de conexiones del amplificador, finalmente conecte el terminal del cable de la batería del amplificador al terminal positivo (⊕) de la batería.

② Cable de puesta a tierra (negro) RD-223 (se vende por separado)

Conecte a la carrocería metálica o chasis.

③ Estéreo del vehículo con tomas de salida RCA (se venden por separado)

④ Salida externa

⑤ Conexión de cable con conectores de terminal RCA (se venden por separado)

⑥ Terminal de entrada de altavoces (utilice el con- nector adjunto)

Consulte la siguiente sección para instrucciones sobre la conexión del altavoz. Consulte Conexiones al utilizar el cable de entrada del altavoz en la página 42.

⑦ Toma de entrada RCA

⑧ Cable de control a distancia del sistema (se vende por separado)

Conecte el terminal macho de este cable al terminal del control a distancia del sistema en el estéreo del vehículo. El terminal hembra se puede conectar al terminal del control de relé de la antena del automóvil. Si el estéreo del vehículo no dispone de un terminal para el control a distancia del sistema, conecte el terminal macho al terminal de potencia a través de la llave de encendido.

⑨ Terminales de salida del altavoz Consulte la siguiente sección para instrucciones sobre la conexión del altavoz. Consulte Conexiones al utilizar el cable de entrada del altavoz en la página 42.
⑩ Fusible (25 A)
⑪ Fusible (30 A) × 2
⑫ Ojal
⑬ Parte trasera
⑭ Parte delantera

Antes de conectar el amplificador

ADVERTENCIA

• Asegure el cableado con pinzas para cables o cinta adhesiva. Para proteger el cableado, envuelva con cinta adhesiva las partes que estén en contacto con piezas metálicas.
• Nunca corte el aislamiento de la fuente de alimentación para suministrar energía otros equipos. La capacidad de corriente del cable es limitada.

PRECAUCIÓN

• Nunca acorte ningún cable, ya que el circuito de protección podría no funcionar correctamente.
• Nunca ponga directamente a tierra el cable del altavoz ni junte varios cables conductores negativos (⊖).

Conexión de las unidades

• Si el cable de control a distancia del sistema del amplificador está conectado a un terminal de potencia a través de la llave de encendido (12 V de CC), el amplificador permanecerá activo tanto si el estéreo del vehículo está apagado como encendido, lo que puede agotar la batería si el motor permanece inactivo o en marcha al ralentí.
• Instale y pase el cable de la batería (adquirido por separado) lo más lejos posible de los cables del altavoz.

Instale y pase el cable de la batería (adquirido por separado), junto con el cable de puesta a tierra, los cables del altavoz y el amplificador lo más lejos posible de la antena, del cable de la antena y del sintonizador.

Acerca del modo en puente

Diagrama A - Correcto

Altavoz de 8 Ω Altavoz de 8 Ω L ⊕ R ⊖ Amplificador Pioneer

Modo de conexión en puente de 4 Ω

Diagrama B - Incorrecto

Altavoz ⊕ de ⊙ 4 Ω Altavoz ⊕ de ⊙ 4 Ω L ⊕ R ⊖ Amplificador Pioneer

Modo de conexión en puente de 2 Ω

La impedancia máxima del altavoz es de 4 Ω; por favor, compruébelo detenidamente. La conexión incorrecta al amplificador puede resultar en un funcionamiento defectuoso o causar lesiones debido a quemaduras por sobrecalentamiento.

El modo en puente en un amplificador de dos canales, con una carga de 4 Ω, permite disponer de dos altavoces de 8 Ω en paralelo, izquierdo ⊕ y derecho ⊖ (diagrama A) o utilizar un único altavoz de 4 Ω. En el caso de otros amplificadores, siga el diagrama de conexión de salida del altavoz para la unión en puente que se indica: dos altavoces de 8 Ω en paralelo para una carga de 4 Ω o un único altavoz de 4 Ω por canal.

Para cualquier otra consulta, contacte con el distribuidor oficial de Pioneer o diríjase al servicio de atención al cliente.

Acerca de una especificación adecuada del altavoz

Asegúrese de que los altavoces cumplen con los siguientes estándares; en caso contrario, existe cierto riesgo de incendio, humo y otros daños. La impedancia del altavoz es de 2 Ω a 8 Ω en la conexión de estéreo, o de 4 Ω a 8 Ω en la conexión monoaural y en otra conexión de puente.

Altavoz de subgraves

Canal del altavoz	Potencia
Salida de dos canales	Entrada nominal:Mín. 60 W
Salida de un canal	Entrada nominal:Min. 180 W

Aparte del altavoz de subgraves

Canal del altavoz	Potencia
Salida de dos canales	Entrada MÁX.:Mín. 120 W
Salida de un canal	Entrada MÁX.:Mín. 370 W

Conexión de altavoces

El modo de salida de los altavoces puede ser de dos canales (estéreo) o de un canal (mono). Conecte los conectores del altavoz para ajustarse al modo según las ilustraciones mostradas abajo.

Salida de dos canales (estéreo)

① Altavoz (izquierdo)
② Altavoz (derecho)

Salida de un canal

① Altavoz (monoaural)

Conexiones al utilizar el cable de entrada del altavoz

Conecte los cables de salida de los altavoces del equipo estéreo del vehículo al amplificador mediante el cable de entrada del altavoz suministrado.

- No conecte la entrada RCA ni la entrada del altavoz al mismo tiempo.

① Estéreo del vehículo
② Salida del altavoz
③ Blanco/negro: Izquierdo ⊖
④ Blanco: Izquierdo ⊕
⑤ Gris/negro: Derecho ⊖
⑥ Gris: Derecho ⊕
⑦ Conector de entrada del altavoz A terminal de entrada del altavoz de esta unidad.

Conexión del terminal de potencia

Se recomienda el uso del cable de batería rojo especial y el de toma a tierra RD-223, disponibles por separado. Conecte el cable de la batería directamente al terminal positivo ⊕ y el cable de toma a tierra a la carrocería del automóvil.

ADVERTENCIA

Si el cable de la batería no está correctamente fijado al terminal mediante los tornillos para terminales, existe cierto riesgo de sobrecalentamiento, funcionamiento defectuoso y daños, incluyendo pequeñas quemaduras.

1 Pase el cable de la batería desde el compartimento del motor hasta el interior del vehículo.

Tras completar el resto de conexiones del amplificador, finalmente conecte el terminal del cable de la batería del amplificador al terminal positivo (⊕) de la batería.

Conexión de las unidades

① Terminal positivo (⊕)
② Compartimento del motor
③ Interior del vehículo
④ Fusible (30 A) × 2
⑤ Inserte el ojal elástico de la junta tórica en la carrocería.
⑥ Perfore un agujero de 14 mm en el vehículo.

2 Introduzca el cable de la batería, el de puesta a tierra y el del control a distancia del sistema.

Gírelos

3 Acople las lengüetas a los extremos del cable.

Utilice alicates, etc. para fijar las lengüetas a los cables.

① Lengüeta (se vende por separado)
② Cable de batería
③ Cable de puesta a tierra

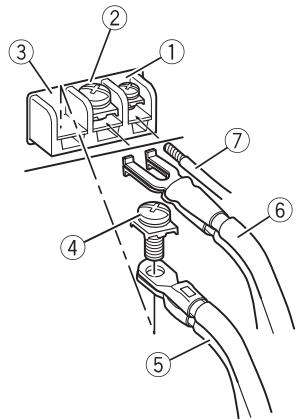

4 Conecte los cables al terminal.

Fije los cables firmemente utilizando los tornillos para terminales.

① Terminal de control a distancia del sistema
② Terminal de puesta a tierra
③ Terminal de potencia
④ Tornillos para terminales
⑤ Cable de batería
⑥ Cable de puesta a tierra
⑦ Cable de control a distancia del sistema

Conexión de los terminales de salida del altavoz

1 Utilice un cortaalambres o un cúter para pelar los extremos de los cables de los altavoces aproximadamente 10 mm y trence el cable.

2 Acople las lengüetas a los extremos del cable.

Utilice alicates, etc. para fijar las lengüetas a los cables.

Conexión de las unidades

① Lengüeta (se vende por separado)
② Cable del altavoz

3 Conecte los cables del altavoz a los terminales de salida del altavoz.

Fije los cables del altavoz firmemente utilizando los tornillos para terminales.

① Tornillos para terminales
② Cables del altavoz
③ Terminales de salida del altavoz

Antes de instalar el amplificador

ADVERTENCIA

• Para garantizar una instalación correcta, utilice las piezas facilitadas del modo indicado. El uso de otras piezas diferentes a las facilitadas, puede dañar las partes internas del amplificador o aflojarse haciendo que éste se apague.
• No instalar en:

— Lugares donde pueda lesionar al conductor o a los pasajeros en caso de detener el vehículo de repente.

— Lugares donde pueda interferir con la conducción, como es la zona situada delante del asiento del conductor.

• Coloque tornillos de rosca cortante de tal manera que el extremo del tornillo no toque ningún cable. Esto es muy importante para evitar que los cables terminen cortándose por la vibración del vehículo, lo que podría ocasionar un incendio.
• Asegúrese de que los cables no quedan atrapados en el mecanismo de deslizamiento de los asientos o toquen las piernas de los pasajeros en un vehículo; lo que podría producir un cortocircuito.
• Cuando realice un agujero para instalar el amplificador, asegúrese siempre de que no haya ninguna pieza detrás del panel y proteja todos los cables y equipos importantes (p. ej. líneas de freno/combustible, cableado eléctrico) para evitar daños.

PRECAUCIÓN

- Para garantizar una disipación térmica adecuada del amplificador, asegúrese de lo siguiente durante la instalación:

— Deje suficiente espacio sobre el amplificador para que la ventilación sea adecuada.

— No cubra el amplificador con una alfombra o moqueta.

- La función de protección puede activarse para proteger al amplificador de un sobrecalentamiento por estar instalado en un lugar donde el calor no puede disiparse bien, por utilizarlo

continuamente con un volumen alto, etc. De presentarse esta situación, el amplificador se apaga hasta lograr enfriarse a una cierta temperatura designada.

• Evite que los cables pasen a través de zonas calientes, como las salidas del calentador. El calor puede dañar el aislamiento, ocasionando un cortocircuito en el vehículo.
• El lugar idóneo para la instalación difiere según el modelo del vehículo. Fije el amplificador a un lugar lo suficientemente rígido.
• En primer lugar, realice conexiones temporales y compruebe que el amplificador y el sistema funcionan correctamente.
• Después de instalar el amplificador, confirme que la rueda de repuesto, las tomas y demás herramientas pueden retirarse fácilmente.

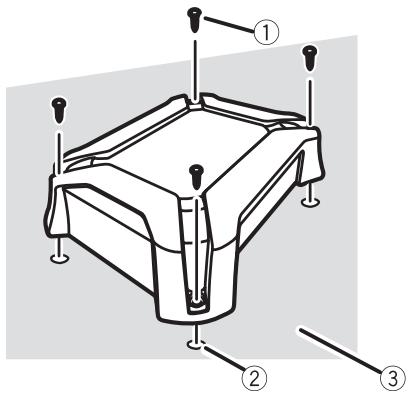

Ejemplo de instalación en la alfombra o chasis

1 Coloque el amplificador en el lugar de instalación deseado.

Inserte los tornillos de rosca cortante facilitados (4 x 18 mm) en los orificios correspondientes y apriételos con un destornillador de manera que dejen una marca donde se vayan a perforar los orificios de instalación.

2 Perfore agujeros de 2,5 mm de diámetro en las marcas, sobre la alfombra o directamente en el chasis.

3 Instale el amplificador utilizando los tornillos con rosca cortante facilitados (4 mm × 18 mm).

① Tornillos de rosca cortante (4 mm × 18 mm)
② Perfore un agujero de 2,5 mm de diámetro
③ Moqueta o chasis del automóvil

Información adicional

Especificaciones

Fuente de alimentación ..... 14,4 V CC (10,8 V a 15,1 V permisible)

Sistema de derivación a tierra ....Tipo negativo

Consumo actual ....15 A (a potencia continua, 4 Ω)

Consumo de corriente promedio 4 A (4 Ω para dos canales) 7 A (4 Ω para un canal)

Fusible 25A × 1

Dimensiones (An × Al × Pr) 289 mm × 62 mm × 219 mm

Peso 2,0 kg (conectores para cableado no incluidos)

Potencia de salida máxima .....400 W (200 W × 2)

Potencia de salida continua 60 W × 2 (a 14,4 V, 4 Ω) 20 Hz a 20 kHz, ≤ 1,0 % THD + N) 185 W × 1 (a 14,4 V, 4 Ω) PUENTE 1 kHz, ≤ 1,0 % THD + N) 85 W × 2 (a 14,4 V, 2 Ω) 1 kHz, ≤ 1,0 % THD + N)

Impedancia de carga ....4 Ω (2 Ω a 8 Ω permisible) Respuesta de frecuencia ....10 Hz a 70 kHz (+0 dB, -3 dB)

Relación de señal a ruido .... 98 dB (red IEC-A)

Distorsión 0,05% (10 W, 1 kHz)

Filtro de paso bajo: Frecuencia de corte ..... 80 Hz Pendiente de corte ..... -12 dB/oct

Control de ganancia: RCA ....200 mV a 6,5 V Altavoz ....0,8 V a 26 V

Nivel de entrada máximo / impedancia: RCA ....6,5 V / 22 kΩ Altavoz ....26 V / 22 kΩ

Notas

• Las especificaciones y el diseño están sujetos a modificaciones sin previo aviso.
• El consumo medio de corriente se aproxima al consumo de corriente máximo de esta unidad cuando recibe una señal de audio. Utilice este valor cuando tenga que trabajar con la corriente total consumida por varios amplificadores de potencia.

Visite www.pioneer.es (o www.pioneer.eu) para registrar su producto.
