A-A6MK2-K - Amplificateur audio PIONEER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Amplificateur stéréo intégré
Caractéristiques techniques principales	Amplification analogique, puissance de sortie de 70 W par canal (8 ohms)
Alimentation électrique	AC 220-240 V, 50/60 Hz
Dimensions approximatives	420 mm (largeur) x 330 mm (profondeur) x 105 mm (hauteur)
Poids	6,5 kg
Compatibilités	Compatible avec divers appareils audio, y compris lecteurs CD, platines vinyles et autres sources audio
Fonctions principales	Entrées multiples, contrôle de tonalité, sortie casque, mode direct
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Réparabilité limitée, pièces de rechange disponibles chez le fabricant
Sécurité	Utiliser sur une surface stable, éviter l'exposition à l'humidité, respecter les instructions de sécurité
Informations générales utiles	Idéal pour les audiophiles recherchant une qualité sonore supérieure, garantie de 2 ans

FOIRE AUX QUESTIONS - A-A6MK2-K PIONEER

Comment puis-je connecter mon PIONEER A-A6MK2-K à mes enceintes ?

Pour connecter votre PIONEER A-A6MK2-K à vos enceintes, utilisez des câbles d'enceinte appropriés. Branchez les fils positifs (rouge) sur les bornes correspondantes aux enceintes et les fils négatifs (noir) sur les bornes négatives.

Pourquoi le son de mon amplificateur est-il faible ?

Vérifiez que le volume est correctement réglé. Assurez-vous également que les câbles d'enceinte sont bien connectés et qu'aucune source audio n'est en sourdine.

Comment puis-je régler les réglages de tonalité sur le PIONEER A-A6MK2-K ?

Utilisez les boutons de réglage de tonalité situés sur le panneau avant de l'amplificateur pour ajuster les niveaux de graves et d'aigus selon vos préférences.

Mon amplificateur ne s'allume pas, que faire ?

Vérifiez que l'amplificateur est correctement branché à une prise électrique fonctionnelle. Assurez-vous également que le câble d'alimentation est en bon état et que l'interrupteur d'alimentation est en position 'on'.

Comment puis-je résoudre les interférences sonores ?

Vérifiez que tous les câbles audio sont bien connectés et éloignés des appareils électroniques qui pourraient causer des interférences. Essayez également de changer l'emplacement de l'amplificateur.

Est-ce que je peux utiliser le PIONEER A-A6MK2-K avec un téléviseur ?

Oui, vous pouvez connecter le PIONEER A-A6MK2-K à votre téléviseur en utilisant les sorties audio appropriées, telles que les sorties RCA ou la sortie casque.

Comment puis-je nettoyer mon amplificateur PIONEER A-A6MK2-K ?

Utilisez un chiffon doux et sec pour essuyer l'extérieur de l'amplificateur. Évitez d'utiliser des produits chimiques ou des nettoyants abrasifs.

Quelles sont les spécifications de puissance de l'A-A6MK2-K ?

L'A-A6MK2-K a une puissance de sortie de 2 x 50 W sous 8 ohms, ce qui en fait un amplificateur puissant pour la plupart des configurations audio domestiques.

MODE D'EMPLOI A-A6MK2-K PIONEER

Décovrez les nombreux avantages offerts en enregistrant votre produit en ligne maintainant sur http://www.pioneer.fr (ou http://www.pioneer.eu).

Ce symbole de l'éclair, place dans un triangle équilatéral, a pour but d'attirer l'attention de l'utiliser au réseau, à l'intérieur du coffret de l'appareil, de "tensions dangereuses" non isolées d'une grandeur suffisante pour représentier un risque d'électrocution pour les étres humains.

ATTENTION

DANGER D' ELECTROCUTION NE PAS OUVRIR

ATTENTION :

POUR ÉVITER TOUT RISQUE
D'ÉLECTROCUTION, NE PAS ENLEVER LE COUVERCLE (NI LE PANNEAU ARRIÈRE). AUCUNE PIECE REPARABLE PAR L'UTILISATEUR NE SE TROUVE À L'INTEREUR. CONFIER TOUT ENTRETIEN À UN PERSONNEL QUALIFIÉ UNIQUEMENT.

Ce point d'exclamation, placé dans un triangle équilateral, a pour but d'attirer l'attention de l'utilisateur sur la présence, dans les documents qui积极配合 n'appareil, d'explications importantes du point de vue de l'exploitation ou de l'entretien.

D3-4-2-1-1_A1_Fr

AVERTISSEMENT

Cet apparéil n'est pas étanche. Pour éviter les risques d'incendie et de décharge électrique, ne placez près de lui un recipient rempli d'eau, tel qu'un vase ou un pot de fleurs, et ne l'expose pas à des gouttes d'eau, des éclaboussures, de la pluie ou de l'humidité. D3-4-2-1-3.A.Fr

AVERTISSEMENT

Pour évitier les risques d'incendie, ne place aucune flamme nue (telle qu'une bougie allumée) sur l'appareil. D3-4-2-1-7a, A, Fr

Milieu de fonctionnement

Température et humidité du milieu de fonctionnement : De +5^ à +35^ (de +41^ à +95^ ); Humidité relative inférieure à 85% (orifices de ventilation non obstrués)
N'installé pas l'appareil dans un endroit mal ventilé ou un lieu soumis à une forte humidité ou en plein soleil (ou à une forte lumière artificielle).

D3-4-2-1-7c*A1Fr

AVERTISSEMENT

Avant de brancher l'appareil pour la première, lisez attentivement la section suivante.

La tension de l'alimentation électrique disponible varie selon le pays ou la région. Assurez-vous que la tension du secteur de la région où l'appareil sera utilisé correspond à la tension requise (par ex. 230 V ou 120 V), indiquée sur le panneau arrêté.

D3-4-2-1-4_A_Fr

Si la fiche d'alimentation secteur de cet appeareil ne convient pas à la prise secteur à utiliser, la fiche doit être remplaçée par une appropriée. Ce remplacement et la fixation d'une fiche secteur sur le cordon d'alimentation de cet appeareil doivent être effectuels par un personnel de service qualifié. En cas de branchement sur une prise secteur, la fiche de coupure peut provoquer une sérieuse décharge électriche. Assurez-vous qu'elle est éliminée correctement après sa dépose.

L'appareil doit être déconnecté en débranchant sa fiche secteur au niveau de la prise murale si vous prévoyez une période prolongée de non'utilisation (par exemple avant un départ en vacances).

D3-4-2-2-1a_A1_Fr

PRECAUTION DE VENTILATION

Lors de l'installation de l'appareil, veillez à laisser un espace suffisant autour de ses parois de manière à améliorer la dissipation de chaleur (au moins 60 cm sur le dessus, 10 cm à l'arrête et 30 cm de chaque côte).

AVERTISSEMENT

Les fentes et ouvertures du coffret sont prévues pour la ventilation, pour assurer un fonctionnement stable de l'appareil et pour éviter sa surchauffe. Pour éviter les risques d'incendie, ne bouchez jamais les ouvertures et ne les recouvre pas d'objets, tels que journaux, nappes ou ridesaux, et n'utilisz pas l'appareil posé sur un tapis écais ou un lit. D3-4-2-1-7b_A_Fr

Ce produit est destiné à une utilisation domestique générale. Toute panne due à une utilisation autre qu'à des fins privées ( comme une utilisation à des fins commerciales dans un restaurant, dans un autocar ou sur un bateau) et qui nécessite une réparation sera aux frais du client, même pendant la période de garantie. K041_Fr

ATTENTION

L'interrupteur POWER de cet apparéil ne coupe pas complètement celui-ci de sa prise secteur. comme le cordon d'alimentation fait office de dispositif de déconnexion du secteur, il devra être débranché au niveau de la prise secteur pour que l'apparéil soit complètement hors tension. Par consécut, veillez à installerer l' apparéil de telle manière que son cordon d'alimentation puisse être facilement débranché de la prise secteur en cas d'accident. Pour éviter tout risque d'incendie, le cordon d'alimentation sera débranché au niveau de la prise secteur si vous prévoyez une période prolongée de non'utilisation (par exemple avant un départ en vacances).

D3-4-2-2-2a_A_Fr

NOTE IMPORTANTE SUR LE CABLE D'ALIMENTATION

Tenir le cable d'alimentation par la fiche. Ne pas débrancher la prise en tirant sur le cable et ne pas toucher le cable avec les mains mouillées. Cela risque de provoquer un court-circuit ou un chic électrique. Ne pasposer l'appareil ou un meuble sur le cable. Ne pas pincer le cable. Ne pas faire de noeud avec le cable ou l'attacher à d'autres cables. Les cables d'alimentation doivent être posés de façon à ne pas être écrasés. Un cable abîme peut provoquer un risque d'incendie ou un chic électrique. Vérifier le cable d'alimentation de temps en temps. Contacter le service après-venture PIONEER le plus proche ou le revendeur pour un remplacement. S002*_Ft

Information à destination des utilisateurs sur la collecte et l'élimination des équipements et batteries usages

(Marquage pour les)
équipements

(Exemples de marquage pour les batteries

Pb

Ces symboles qui figurent sur les produits, les emballages et/ou les documents d'accompagnement significent que les équipements électriques et électroniques et batteries usages ne doivent pas être jetsés avec les déchets menagers et font l'objet d'une collecte sélective.

Pour assurer l'enlèvement et le traitement appropriés des produits et batteries usages, merci de les returner dans les points de collecte sélective habitités conformément à la législation locale en vigueur.

En respectant les circuits de collecte selective mis en place pour ces produits, vous contribuerez à economiser des ressources précieuses et à prévenir les impacts négatifs éventuels sur la santé humaine et l'environnement qui pourraitésrialter d'une mauvaise gestion des déchets.

Pour plus d'information sur la collecte et le traitement des produits et batteries usages, veuillez contacter votre municipalité, votre service de gestion des déchets ou le point de vente chez qui vous avez acheté ces produits.

Ces symboles ne sont valables que dans les pays de l'Union Européenne.

Pour les pays n'appartenant pas à l'Union Européenne :

Si vous souhaitez jeter ces articles, veuillez contacter les autorités ou revendeurs locaux pour connaître les méthodes d'élimination appropriées. K058a A

K058a_A1_Fr

Merci d'avoir acheté ce produit Pioneer.

Veuillez lore entierement ce mode d'emploi afin de pouvoir faire fonctionner correctement le modele que vous avez choisi. Avec avoir fini la lecture du mode d'emploi, placez-le dans un endroit sur afin de pouvoir vous y reférer plus tard.

Table des matières

01 Préparatifs

Charactéristiques 5

Contenu de la boîte 5

Insertion de la pile 6

Installation de I'amplificateur 6

02 Raccordement

Raccordements des cables 7

Raccordement des composants audio . 7

Raccordement des enceintes 8

Fonctionnement d'autres composants Pioneer avec le capteur de cette unité 9

Branchement 9

03 Commandes et afficheur

Panneau avant. 10

Afficheur 10

Télécommande 11

Utilisation de la télécommande. 11

04 Écoute de votre système

Utilisation de I'écoute en mode direct 12

Utilisation des commandes de balance et de tonalité. 12

Lecture d'autres sources 12

Réalisation d'un enregistrement audio . 12

05 Informations supplémentaires

Guide de dépannage 13

Specifications 14

Nettoyage de I'unité 14

Chapitre 1: Préparatifs

\section*{Caracteristiques}

- Circuit d'alimentation électrique à réponse rapide

Le circuit d'alimentation électrique supérieur adopté par cette unité permet une bienveillance réponse en employant une circuiterie 'no feedback (sans retard), et des condensateurs principaux en parallèle à faible impédance utilisés typiquement pour le contrôle d'écoute professionnel.

- Construction symétrique double mono

Cet amplificateur offre une nouvelle avancée dans le domaine de l'image stéreo grâce à la construction entièrement indépendante des unités d'amplification de puissance gauche/ droite et aux transformateurs doubles.

- Construction directe

En plus de la conception symétrique améliorée, le trajet du signal de chaque bloc est donc de manière à ce que le trajet du signal soit le plus court possible afin de déterminer au minimum la clarté du signal.

Circuit linéaire à plage étendue

Par l'intermédiaire de ce circuit de return breveté, un signal de sortie de faible impédance offrant une réponse uniforme et régulière sur la plage de fréquence la plus étendue possible est transmis à vos enceintes.

- Ajusté aux normes de niveau international

Avec la coopération des ingénieurs du son de niveau international de AIR Studios, cet amplificateur a été certifié AIR Studios :

Contenu de la boîte

Veuillez confirmer que les accessoires suivants sont présents dans la boîte quand vous l'ouvre.

• Télecommande
• Piles sèches AAA/IEC R03 x 2
  Cordon d'alimentation
  Mode d'emploi (ce document)
• Carte de garantie

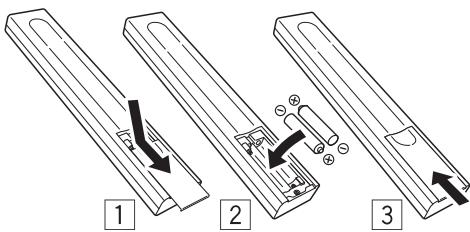

Insertion de la pile

Attention

Toute utilisation incorrecte des piles peut entrainer des accidents, par exemple uneuite ou une explosion. Respectez les precautions suivantes:

• N'utilise jamais des piles neuves et des piles usagées ensemble.
• Insérez correctement les pôles positifs et négatifs des piles en suivant les marques du boîtier.
• Des piles de forme identique peuvent présenter des tensions différentes. Utilisez uniquement des piles du même type.
• Lorsque vous vous débarrasssez de piles usées, veuillez vous conformer aux réglementations gouvernementales ou environnementales des institutions publiques en vigueur dans votre pays ou votre région.

- AVERTISSEMENT

N'utilisez ni ne conservez les piles sous la lumière directe du soleil ou dans un endroit excessivement chaud, comme une voiture ou a proximé d'un apparéil de chauffage. Les piles risqueraient de fuir, de surchauffer, d'explposer ou de s'enflammer. Leur durée de vie ou leur performance pourrait également être réduite.

Installation de l'amplificateur

• Lors de l'installation de l'appareil, assurez-vous que ce dernier est posé sur une surface plane et stable.
  N'installez pas l'appareil dans les endroits suivants :
• sur un téléviseur couleur (les images à l'écran pourraient être déformées)
• à proximé d'une platine à cassettes (ou d'un apparéil qui produit un champ magnétique). Le son pourrait s'en trouver affecté.
• à la lumière directe du soleil
• à l'humiédé
• à des températures extrêmes
• en présence de vibrations ou autres mouvements
• à la poussière
• à la fumée ou aux émanations gratuites (cuisine par ex.)

Chapitre 2 :

Raccordement

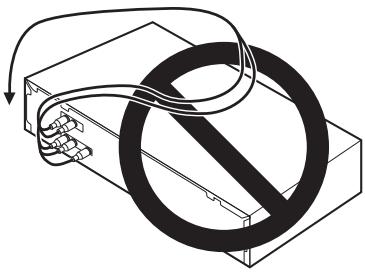

Raccordements des câbles

Assurez-vous de ne pas plier les câbles par dessus cette unité ( comme indiqué dans l'illustration). Si cela se produit, le champ magnétique produit par les transformateurs dans cette unité peut provoquer un ronflement des enceintes.

Important

• Avant d'effectuer ou de modifier les raccordements, mettez l'appareil hors tension et débranche le cordon d'alimentation de la prise secteur.

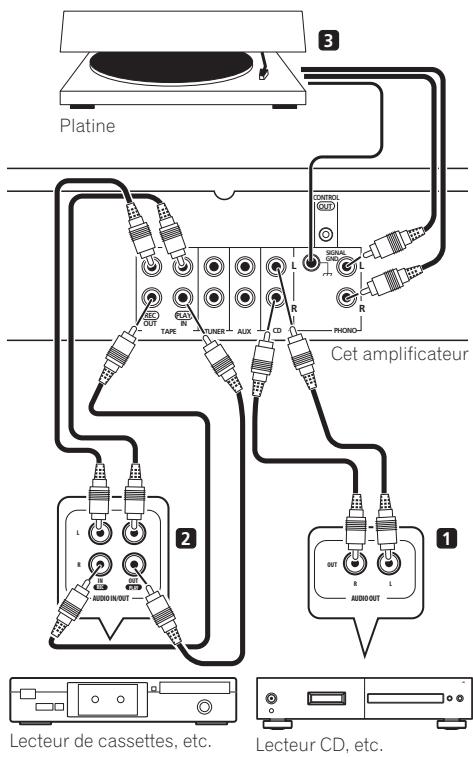

Raccordement des composants audio

Le nombre et le type de raccordements dépend du type de composant que vous raccordez. Suivez les étapes ci-dessous pour raccorder un lecteur CD, un magnétophone, une platine ou un autre composant audio.

1 Raccordez les sorties audio analogiques de votre lecteur CD (ou d'un autre composant) aux entrées CD de cet amplificateur.

Utilisez un cable stéreo phono RCA comme indiqué.

• Raccordez tout autre composant ( comme un dock iPod¹ ou un lecteur audio portable) aux entrées AUX et TUNER de la même façon.

2 Raccordez les sorties analogiques de votre lecteur de cassettes audio (ou d'un autre enregistrur) aux entrées TAPE (IN) de cet amplificateur. Raccordez ensuite les entrées audio du lecteur de cassettes audio aux sorties TAPE (OUT) de cet amplificateur.

Cela vous permettra deffectuer d'es enregistements à partir des composants raccordés à cet amplificateur. Utilisez des câbles stéreo phono RCA comme indiqué.

3 Uniquement pour les platines : Raccordez les sorties audio de votre platine aux entrées PHONO de cet amplificateur.

• Si vous platine dispose d'un fil de mise à la terre, fixez-le à la borne de terre de cet amplificateur.
• Si vous platine dispose de sorties de niveau ligne (c.-à-d. si elle possède un préampli phono intégré), raccordez-la aux entrées AUX à la place.

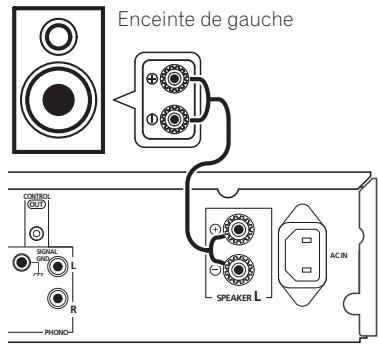

Raccordement des enceintes

Assurez-vous de raccorder l'enceinte de droite à la borne de droite et l'enceinte de gauche à la borne de gauche. Vérifiez aussi que les bornes positive et négative (+/-) sur l'amplificateur correspondant à celles des enceintes. Vous pouvez utiliser des enceintes ayant une impédance nominale comprise entre 4 Ω et 16 Ω.

Assurez-vous d'avoir terminé tous les raccordements avant de raccorder cette unité à la source d'alimentation secteur.

Raccordez les enceintes aux bornes d'enceinte comme indiqué ci-dessus.

Les raccordements pour l'enceinte de gauche sont illustrés. Raccordez l'enceinte de droite de la même façon. Pour ce faire, vous pouvez utiliser n'importe lequel des fils dénudés (voir ci-dessous).

Raccordements avec fil dénudé

Assurez-vous que le cable d'enceinte que vous allez utiliser est correctement préparé avec environ 10mm d'isolateur retire de chaque fil et les brins de fil dénudés torsadés ensemble (fig. A).

Pour raccorder une borne, dévissez la borne de quelques tours jusqu'à ce qu'il y ait assez de place pour insérer le fil dénudé (fig. B). Une fois que le fil est bien positionné, serrez la borne jusqu'à ce que le fil soit fermement fixé (fig. C).

Remarque

1 iPod est une marque commerciale d'Apple Inc., enregistrées aux États-Unis et d'autres pays.

Important

• Veuillez vous reférer au manuel qui vous a été fourni avec les enceintes pour connaître les détails sur la façon de raccarder l'autre extrémité des cables d'enceinte à vos enceintes.

Attention

• Les bornes des haut-parleurs sont sous une tension ACTIVE DANGEREUSE. Pour éviter tout risque de décharge électrique lors du branchement et du débranchement des cables de haut-parleur, débranchez le cordon d'alimentation avant de toucher des parties non isolées.
• Vérifiez qu'aucun fil d'enceinte dénudé netouche le panneau arrête, carl'amplificateur pourrait semettreautomatiquement hors tension.

Fonctionnement d'autres composants Pioneer avec le capteur de cette unité

De nombreux composants Pioneer disposant de prises SR CONTROL qui peuvent être utilisées pour relier les composants entre euxs de manière à ce que vous puissiez utiliser uniquement le capteur de télécommande d'un composant. Quand vous utilisez une télécommande, le signal de commande est transmis au composant approprié le long de la chaine.

• Notez que si vous utilisez cette fonction, vous doivent vous assurer que vous avez aussi au moins un jeu de prises audio analogiques raccordé à un autre composant pour la mise à terre.

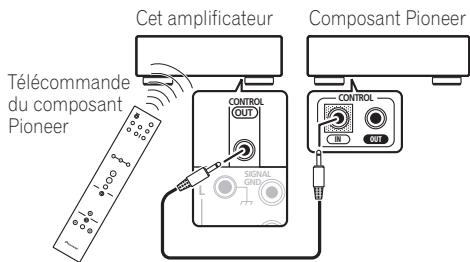

1 Raccordez le connecteur femelle CONTROL OUT de cet amplificateur au connecteur femelle CONTROL IN d'un autre composant Pioneer.

Utilisez un cable avec une mini-fiche mono à chaque extrémité pour le raccordement.

2 Si le composant Pioneer dispose également d'une prise CONTROL OUT, vous pouvez continuer la chaine de la même façon pour autant de composants que vous possédez.

Branchement

Assurez-vous d'avoir terminé tous les branchements avant de raccorder à une prise secteur.

Raccordez le cordon dalimentation secteur à l'entrée ACIN sur le panneau arriere de lamplificateur puis branchez-le sur une prise secteur.

Chapitre 3 :

Commandes et afficheur

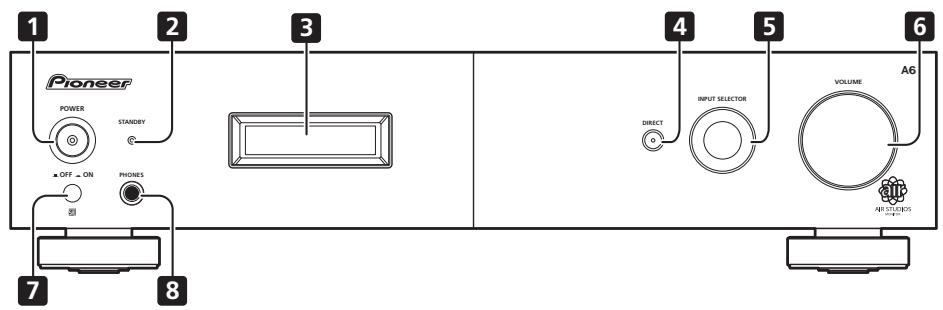

Panneau avant

1 POWER OFF ON
2Voyant STANDBY
3 Afficheur (ci-dessous)

4 DIRECT

Permet d'activer ou de désactiver la fonction d'écoute en mode direct (page 12).

5 Cadran INPUT SELECTOR

Permet de selectionner une source d'entrée.

6 VOLUME

7 Câpteur de télécommande

8 Prise PHONES

Permet de raccorder des écouteurs (lorsqu'ils sont raccordés, aucun son ne sort des enceintes).

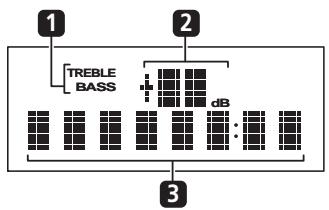

Afficheur

1 Indicateurs de commande de la tonalité TREBLE - S'allume lorsque le réglage de la tonalité haute fréquence est appliqué.

BASS - S'allume lorsque le réglage de la tonalité basse fréquence est appliqué.

2 Niveau du volume principal

3 Affichage alphanumérique

Affiche diverses informations système.

Remarque

1 Lorsque l'appareil est en mode veille, s'il est mis hors tension en appuyant sur la touche POWER de I'unité principale, il ne sera pas remis sous tension simplen appuyant de nouveau sur la touche. Dans ce cas, pour remettre l'appareil sous tension, apuyezez sur la touche AMP ou DIRECT de la télécommande de I'unité principale pendant cinq secondes environ.

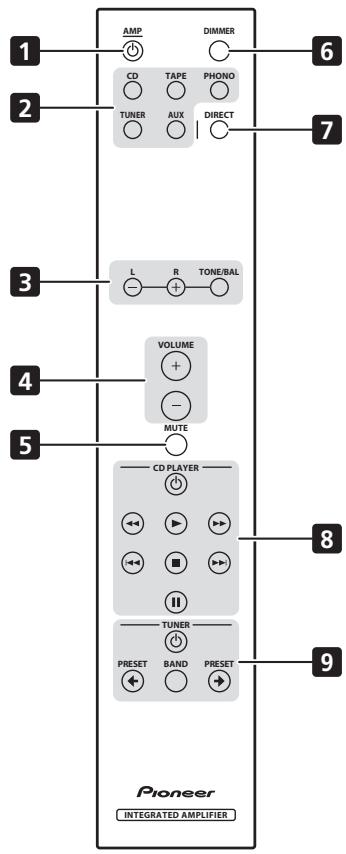

Télécommande

1 AMP

Cette touche permet d'allumer l'amplificateur et de lemettre en veille.

2 Touches de selection des entrées

Appuyez sur l'une de ces touches pour seLECTIONner une source d'entrée. Elles seLECTIONnent le composant raccordé à l'entrée correspondante sur le panneau arrêté.

3 Commandes du TONE/BAL

Appuyez sur ces touches pour régler la tonalité et la balance (page 12).

4 VOLUME + / -

Permet de régler le volume d'écoute.

5 MUTE

Permet de couper/restaurer le son.

6 DIMMER

Permet d'obscurcir ou d'éclaircir l'affichage (ou de désactiver le rétroéclairage).

7 DIRECT

Permet d'acceder à la fonction d'écoute en mode direct (page 12).

8 Toutons de commande du CD PLAYER

Permet de contrôle le lecteur CD Pioneer.

9 Toutons de commande du TUNER

Permet de contrôle le symponiseur Pioneer.

Utilisation de la télécommande

Gardez à l'esprit ce qui suit lorsque vous utilisez la télécommande :

Assurez-vous de l'absence d'obstacles entre la télécommande et le capteur de l'appareil.
- La télécommande a une portée d'environ 7 mètres avec un angle de 30^ par rapport au capteur de télécommande.
- La télécommande risque de ne pas fonctionner correctement si la lumière du soleil ou une lampe fluorescente puissant éclaire le capteur de l'appareil.
- Les télécommandes de différents apparciels peuvent interférer entre elles. Evitez d'utiliser des télécommandes commandant d'autres équipements situés à proximité de cet apparéil.
- Remplacez les piles lorsque vous constaté une diminution de la portée de fonctionnement de la télécommande.

Chapitre 4 :

Écoute de votre système

Utilisation de l'écoute en mode direct

Utilisez la fonction d'écoute en mode direct lorsque vous souhaitez écouter la reproduction la plus fidèle possible d'une source. Tous les traitements de signaux¹ inutiles sont ignorés et il ne vous reste plus qu'une source de son pur.

• Lors de la lecture d'une source, appuyez sur DIRECT pour activer ou désactiver l'écoute en mode direct.

Utilisation des commandes de balance et de tonalité

Suivant ce que vous écoutez, il se peut que vous vouliez régler les graves, les aigus ou la balance gauche/droite à l'aide de la télécommande.

• Appuyez sur TONE/BAL pour sélectionner l'option souhaitation, puis utilisez les touches L/- et R/+ pour effectuer les réglages nécessaires.

BASS - Permet de régler le niveau des graves entre -10 et +10 .
- TRE - Permet de régler le niveau des aigus entre -10 et +10 .
- BAL - Permet de régler le niveau de balance gauche/droite à votre guise. FLAT indique une balance centrée.

Patientez environ cinq secondes et vos changements seront appliqués automatiquement. Les indicateurs BASS et TREBLE s'allument sur le panneau avant lorsque la commande de tonalité correspondante est active.

• Pour revenir au réglage uniforme (commande de la tonalité désactivée), appuyez simultanément sur les touches L/- et R/+

Lecture d'autres sources

1 Mettez sous tension le composant de lecture.
2 Mettez sous tension l'amplificateur.
3 Sélectionnez la source que vous souhaitez dire.

Utilisez les touches de selection des entrées (ou le cadran INPUT SELECTOR).
4 Débutez la lecture du composant que vous avez sélectionné dans l' étape 1.

Réalisation d'un enregistrement audio

Vous pouvez faire un enregistrement audio a partir de n'importequelle source audio raccordée à l'amplificateur.

1 Sélectionnez la source que vous souhaitez enregistrer.

Utilisez les touches de selection des entrées (INPUT SELECTOR).

2 Préparez la source que vous souhaitez enregistrer.

Réglez la station de radio, insérez le CD, installez la platine, etc.

3 Préparez l'enregistreur.

Insérez une cassette, un MD vierge, etc. dans l'appareil d'enregistrement et réglez les niveaux d'enregistrement.2

Consultez les instructions livrées avec l'enregistreur si vous n'êtes pas sur de comment procéder.

4 Commencez l'enregistrement, puis commencez la lecture du composant source.

Remarque

1 La commandes de la balance et de la tonalité sont désactivées ainsi que l'affichage du panneau avant.
2 Les commandes du volume, de balance et de tonalité n'ont aucune incidence sur le signal enregistré.

Chapitre 5 :

Informations supplémentaires

Guide de dépannage

Des opérations incorrectes sont souvent interprétiées comme des problèmes et des mauvais fonctionnements. Si vous pensez qu'il y a un problème avec ce composant, vérifie les points cédssous. Parfois le problème peut se trouver dans un autre composant. Examinez les autres composants et les apparciels électriques en usage. Si le problème ne peut pas se résoudre malgré les indications ci-dessous, consultez votre service après-vente Pioneer le plus proche pour le faire réparer.

• Si l'unité ne fonctionne pas normalement en raison d'effets externes comme l'électricité statique, débranchez la fiche d'alimentation de la prise de courant et insérez-la de nouveau pour rétablier les conditions normales de fonctionnement.

Problèmes	Solutions
Impossibhe demettre sous tension.	Débranchez la fiche d'alimentation de la prise de courant et insérez-la de nouveau.Vérifiez qu'il n'y a pas de brins de fils d'enceinte lâches en contact avec le panneau arrêté. Ceci pourrait provoquer la coupure automatique de l' amplificateur.Si vous essayez de mettre le système en marche à l'aide de la télécommande, vérifiez d'abord que la touche POWER du panneau avant est activée.Si le récepteur s'arrête automatiquement, apportez-le au service après-venture Pioneer ou à votre revendeur le plus proche pour le faire réviser.
Aucun son n'est fourni quand une fonction est sélectionnée.	Vérifiez que le composant est raccordé correctement (consultez Raccordement à la page 7).Appuyez sur MUTE sur la télécommande pour désactiver la sourdine.
Bruit lors de la lecture d'une platine cassette.	Éloignez la platine cassette de votre amplificateur, jusqu'à ce que le bruit disparaissé.
Impossibhe de faire fonctionner la télécommande.	Remplacez les piles (voir la page 6).Utilisez à moins de 7 m, 30° du capteur de télécommande du panneau avant (voir la page 11).Eliminez tout obstacle ou faites-la fonctionner d'une autre position.Evitez d'exposer le capteur de télécommande du panneau avant à la lumière directe.
L'afficheur est souvent ou eteint.	Appuyez sur DIMMER sur la télécommande à plusieurs reprises pour revenir au réglage par défaut.

Spécifications

Section amplificateur

La Specification pour la puissance de sortie concerne les cas où l'alimentation électrique est de 230 V.

- Puissance de sortie continue (les deux canaux fonctionnant entre 20 Hz et 20 kHz)**

0,2%THD 60W+60W
0,2%THD 45W+45W

- Puissance de sortie continue (les deux canaux fonctionnant à 1 kHz)

0,7%THD,4Ω .70W+70W

0,7%THD,8Ω 47W+47W

Distorsion harmonique totale**

20 Hz à 20 kHz, 25 W, 8 Ω . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . *

• Mesure effectue avec la touche DIRECT activée.
  ** Mesure effectuee par un analyseur de spectre auditif

Section audio

- Entrée (Sensibilité/impédance)

CD, TAPE, TUNER, AUX. 200 mV/22 kΩ

PHONO (MM) 2,8 mV/47 kΩ

- Réponse en fréquence

CD, TAPE, TUNER, AUX. . . . 5 Hz à 100 kHz +3 dB

PHONO (MM) 20 Hz à 20 kHz ±0,2 dB

- Niveau de surcharge PHONO (MM)

1 kHz, 0,2 % THD. 60 mV

Sortie (Niveau/impédance)

Commande de la tonalité

Graves ± 10 dB (100 Hz)

Aigus . ± 10 dB (10 kHz)

Rapport signal/bruit (IHF EN COURT-CIRCUIT, RESEAU-A)

CD, TAPE, TUNER, AUX

(entre de 200 mV) 103 dB

PHONO (MM, entrée de 2,8 mV) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Divers

Puisance requise

220Và230VCA,50Hz/60Hz

Consummation. 170 W

En mode veille 0,8 W

Dimensions

420 mm (L) × 100 mm (H) × 359 mm (P)

Poids (sans emballage) 10 kg

Accessoires

Télécommande 1

Piles sèches AAA/IEC R03.2

Cordon d'alimentation. 1

Carte de garantie 1

Mode d'emploi (ce document)

Remarque

• Les spécifications et la conception sont sujettes à de possibles modifications sans préavis, suite à des améliorations.

Nettoyage de l'unité

Utilisez un chiffon sec pour essuyer la poussière et la saleté.
- Lorsque le surface est sale, essuyez avec un chiffon doux trempe dans un nettoyant neutre dilué dans une dose cinq ou six fois supérieure d'eau, et bien essoré. Essuyez encore avec un chiffon sec. Ne pas utiliser de cire ou nettoyant pour meubles.
- Ne jamais utiliser de diluants, benzine, insecticides en bombe ou autres produits chimiques sur ou pres de cet apparéil au risque d'entraîner une corrosion.

Tous droits de reproduction et de traduction réservés.

WICHTIG

1 kΓι, KΗΟ 0,2 % 60 MB

• BbIXoI (ypOBeHb/CoPpOtNvBJIeHne)

TAPE REC. 200 MB/1 KΩ

• PerynipobkTaem6pa

Hn3KHe yactotbI 10B (100 I)

Tous droits de reproduction et de traduction réservés.

PIONEER CORPORATION

4-1, Meguro 1-Chome, Meguro-ku, Tokyo 153-8654, Japan

Kopnpaun Paonnp

4-1, Merypo 1-Uome, Merypo-Ky, Tokno 153-8654, JnoHn
