Producttype	Geïntegreerde stereo-audioversterker
Merk	PIONEER
Model	A-A6MK2-K
Afmetingen (B × H × D)	420 mm × 100 mm × 359 mm
Gewicht (zonder verpakking)	10 kg
Voeding	220-230 V AC, 50/60 Hz
Stroomverbruik	170 W (stand-by: 0,8 W)
Continue uitgangsvermogen (20 Hz - 20 kHz)	60 W + 60 W (0,2% THD, 8 Ω) / 45 W + 45 W (0,2% THD, 8 Ω)
Uitgangsvermogen bij 1 kHz	70 W + 70 W (0,7% THD, 4 Ω) / 47 W + 47 W (0,7% THD, 8 Ω)
Compatibele luidsprekerimpedantie	4 Ω tot 16 Ω
Analoge audio-ingangen	CD, TAPE, TUNER, AUX (200 mV / 22 kΩ) ; PHONO MM (2,8 mV / 47 kΩ)
Audio-uitgangen	TAPE REC (200 mV / 1 kΩ), hoofdtelefoonaansluiting (PHONES)
Frequentierespons	CD, TAPE, TUNER, AUX : 5 Hz - 100 kHz (+3 dB) ; PHONO MM : 20 Hz - 20 kHz (±0,2 dB)
Signaal-ruisverhouding (IHF A)	CD, TAPE, TUNER, AUX : 103 dB ; PHONO MM : 80 dB (typ.)
Toonregeling	Lage tonen ±10 dB (100 Hz), Hoge tonen ±10 dB (10 kHz)
Belangrijkste functies	Directe modus, balansregeling, afstandsbediening, stand-by, hoofdtelefoonaansluiting
Meegeleverde accessoires	Afstandsbediening, AAA-batterijen ×2, netsnoer, gebruiksaanwijzing, garantiekaart
Reiniging	Droge doek, of zachte doek bevochtigd met verdund neutraal reinigingsmiddel en goed uitgewrongen
Veiligheid	Niet blootstellen aan water, ventilatieopeningen niet blokkeren, loskoppelen vóór onderhoud
Garantie	Raadpleeg de meegeleverde garantiekaart

Veelgestelde vragen - A-A6MK2-K PIONEER

Wat moet ik doen als de versterker niet inschakelt?

Controleer of het netsnoer goed is aangesloten. Koppel het los en sluit het opnieuw aan. Zorg ervoor dat geen kale luidsprekerdraad de achterkant raakt (dit kan een veiligheidsuitschakeling veroorzaken). Als u de afstandsbediening gebruikt, controleer dan of de POWER-knop op het voorpaneel is ingeschakeld.

Er komt geen geluid uit de luidsprekers, wat moet ik doen?

Controleer of de bron correct is aangesloten en ingeschakeld is. Druk op MUTE op de afstandsbediening om het geluid te herstellen. Zorg ervoor dat het volume niet op het minimum staat. Als er een hoofdtelefoon is aangesloten, zijn de luidsprekers uitgeschakeld.

De afstandsbediening werkt niet, waarom?

Vervang de batterijen (type AAA). Controleer of er geen obstakels zijn tussen de afstandsbediening en de sensor (bereik ongeveer 7 m, hoek 30°). Vermijd direct zonlicht of een sterke tl-lamp op de sensor. Als meerdere afstandsbedieningen interfereren, houd ze dan uit elkaar.

Hoe sluit ik een platenspeler aan?

Sluit de audio-uitgangen van de platenspeler aan op de PHONO-ingangen van de versterker. Als uw platenspeler een aarddraad heeft, bevestig deze dan aan de aardklem. Als de platenspeler een ingebouwde phono-voorversterker heeft, gebruik dan in plaats daarvan de AUX-ingangen.

Kan ik luidsprekers van 4 ohm gebruiken?

Ja, de versterker accepteert luidsprekers met een impedantie tussen 4 Ω en 16 Ω. Het maximale vermogen is dan hoger (70 W per kanaal bij 4 Ω).

Hoe gebruik ik de directe modus?

Druk op de DIRECT-knop op het voorpaneel of de afstandsbediening. Deze modus schakelt alle onnodige verwerking uit (toon, balans, overbodige weergave) voor een zo getrouw mogelijke geluidsweergave.

Hoe stel ik de lage tonen, hoge tonen en balans in?

Gebruik de afstandsbediening: druk op TONE/BAL om BASS, TRE of BAL te selecteren, gebruik dan L/- en R/+ om aan te passen. De instellingen worden na 5 seconden automatisch toegepast. Om de toonregeling uit te schakelen, drukt u tegelijkertijd op L/- en R/+.

Het display is te zwak of uit, hoe pas ik het aan?

Druk meerdere keren op de DIMMER-knop van de afstandsbediening om de helderheid van het display te variëren (inclusief het uitschakelen van de achtergrondverlichting).

Kan ik opnemen vanaf de versterker?

Ja, selecteer de bron die u wilt opnemen met de ingangskeuzeschakelaar en sluit uw recorder (bijv. een cassetterecorder) aan op de TAPE REC-aansluitingen. Het volume en de toonregeling hebben geen invloed op de opname.

Hoe reinig ik de versterker?

Gebruik een droge doek voor stof. Bij hardnekkig vuil, bevochtig een zachte doek met verdund neutraal reinigingsmiddel (5-6 keer meer water), wring goed uit, veeg af en droog met een droge doek. Gebruik nooit verdunners, benzine of insecticiden.

GEBRUIKSAANWIJZING A-A6MK2-K PIONEER

Delichtflesh met pijlpuntsymbolbool in eengelijkzijdige driehoek is bedoeld om deaandacht van de begruikers te trekken opeeniet geisoleerde "gevaarlijke spanning"in het toestel,wekke voldoende kan zichon om bij aanraking en een elektrische shock teveroorken.

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

WAARSCHUWING:

OM HET GEVAAR VOOR EEN ELEKTRISCHE SHOCK TE VOORKOMEN, DEKSEL (OF RUG) NIET VERWIJDEREN. AAN DE BINNENZIJDE BEVINDEN ZICH GEEEN ELEMENTEN DIE DOOR DE GEBRUKER KUNNEN BEDIEND WORDEN. ENKEL DOOR GEKWALIFICEERD PERSONEEL TE BEDIEN.

Het uitroepteken in een gegelijkzijdige
driehoek is bedoeld om de aandacht van de
gebruiker te trekken op de aanwezigheid van
belangrijke bedienings- en
onderhoudsinstructies in de handleiding bij
dit toestel.

D3-4-2-1-1_A1_NI

WAARSCHUWING

Dit apparaat is nicht waterdicht. Om brand of een elektrische schok te voorkomen, mag u geen voorwerp dat vloeistof bevat in de buurt van het apparaat zetten (bijvoorbelden een bloemenvaas) of het apparaat op andere wijzeblootstellen aan waterdruppels, opspattend water, regen of vocht.

D3-4-2-1-3_A_Du

WAARSCHUWING

Om brand te voorkomen, mag u geen open vuur (zoals een brandende koars) op de apparatur zieten. D3-4-2-1-7a_A_Du

Gebruiksomgeving

Temperatuur en vochtigheidsgraad op de plaats van gebruik:

+5°C tot +35°C, minder dan 85% RH

(ventilateopeningenietafgedekt)

Zet het apparaat Niet op een slecht geventilerde plaats en stel het apparaat ook Niet bloot aan hove

vochtigheid of direct zonlicht (of sterke kunstmatige verlichting).

D3-4-2-1-7c*A1_NI

WAARSCHUWING

Lees zorgvuldig de volgende informatie voordat u de stekker de eerste maal in het stopcontact steekt.

De bedrijfspanning van het apparaat verschift afhankelijk van het land waar het apparaat worden verkocht. Zorg dat de netspanning in het land waar het apparaat worden gebruikt overeenkomt met de bedrijfspanning (bijv. 230 V of 120 V) aangegeven op dechterkant van het apparaat. D3-4-2-1-4_A_Du

BELANGRIJKE INFORMATIE BETREFFENDE DE VENTILATIE

Let er bij het installereren van het apparaat op dat er voldoende vrije ruimte rond het apparaat is om een goede doestromming van lucht te waarborgen (tenminste 60~cm boven, 10~cm ),ander en 30~cm aan de zijkanten van het apparaat).

WAARSCHUWING

De gleuven en openings in de behuizing van het apparaat�n aangebracht voor de ventilatie, zodat een betrouwbare werkung van het apparaat worden verkreten en oververhitting wordt voorkommen. Om brand te voorkomen, moet u ervoor zorgen dat deze openings nooit geblokkeerd worden of dat ze afgedekdt worden door voorwerpen (kranten, tafelkleed, gordijn e.d.) of door gebruik van het apparaat op een dik tapijt of een bed. D3-4-2-1-7b_A_Du

LET OP

De POWER schakelaar van dit apparaat koppelt het apparaat Niet volledig los van het lichtnet. Aangezien er na het uitschakenen van het apparaat nog eenkleine hoeveelheid stroom blijft lopen, moet u de stekker uit het stopcontact halen om het apparaat volledig van het lichtnet los te koppelen. Plaats het apparaat zodanig dat de stekker in een nooodgeval gemakkelijk uit het stopcontact kan worden gehald. Om brand te voorkomen, moet u de stekker uit het stopcontact halen wanner u het apparaat langere tijd nicht denkt te gebruiken (bijv. wanner u opvakantie gunshot). D3-4-2-2-a_A_Du

Als de netstekker van dit apparaat Niet geschikt is voor het stopcontact dat u wilt gebruiken, moet u de stekker verwijderen en een geschikte stekker aanbrengen. Laat het verrangen en aanbrengen van een/Newe wetne stektekker over aan vakkundig onderhoudspersoneel. Als de verwijderde stekker per ongeluk in een stopcontact zou worden gestoken, kan dit resulteren in een ernstige elektrische schok. Zorg er.daar om voor dat de oude stekker na het verwijderen op de juiste wijze worden weggegooid. Haal de stekker van het netsnoer uit het stopcontact wanner u het apparaat geruime vrij nicht denkt te gebruiken (bijv. wanner u op vakantie gaat).

D3-4-2-2-1a_A1_NI

Pak het netsnoer beet bij de stekker. Trek de stekker er Niet uit door aan het snoer te trekken en trek nooit aan het netsnoer met native handen aangezieten dit kortsluiting of een elektrische schok toget geolg kan hebben. Plaats geen toestel, meubelstuk o.i.d. op het netsnoer, en klem het Niet vast. Maak er nooit een knoop in en en verbind het evenmin met andere snoeren. De netsnoeren dienen zo te worden geleid dat er niert per ongeluk iemand op gaat staan. Een beschadigd netsnoer kan brande of een elektrische schok veroorzaken. Kontroleer het netsnoer af en toe. Wanneru de indrukr krijt dat het beschadigd is, dient u bij uw dichtstbijzijnde erkende PIONEER onderhoudscentrum of uw dealer een nieuw snoer te kopen.

Dit apparaat is bestemd voor normaal huishoudelijk gebruik. Indien het apparaat voor andere doeleinden of op andereplaatsen worden gebruikt (bijvoorbeeld langdurig gebruik in een restaurant voor zakelijk doeleinden, of gebruik in een auto of boot) en als gezelh vihan defect zou raken, zullen de reparations in rekening gebracht worden, ook als het apparaat nog in de garantieperiode is. K041_Du

Gebruikersinformatie voor het verzamelen en verwijderen van oude producten en batterijen

Symbool voor toestellen

Symbolen voor batterijnen

Pb

De symbolen op producten, verpakkingen en bijbehorende documenten geben aan dat de gebruike elektronische producten en batterijen Niet met het gewone huishoudelijk afval können worden samengevoegd.

Er bestaat een special wettelijk voorgeschreiben verzamelsystem voor de juiste behandling, het opnieuw bruikbaar makeen en de recyclage van gebruekte producten en batterijen.

Door een correcte verzamelhandeling zorgt u ervoor dat het verwijderde product en/of batterij op de juiste wijze worden behandeld, opnieuw bruikbaar worden gemaakt, worden gerecycleerd en het Niet schadelijk is voor de gezondheid en het milieu.

Voor verdere informatie betreffende de juiste behandlung, het opnieuw bruikbaar makeen en de recyclage van gebruikte producten en batterijen kutn u contact opnemen met deplaatselijke overheid of een verkooppunt.

Deze symbolen zijn enkel geldig in de landen van de europese unie.

Indien u zich in een ander dan bovengenoemde landen bevindt kurz u contact opnemen met deplaatselijke overheid voor meer informatie over de juiste verwijdering van het product.

Bedankt voor de aanschaf van dit Pioneer product.

Lees a.u.b. deze handleiding door om u ervan te verzekeren dat u de werkking van uw model volledig begrijpt. Bewaar deze handleiding zorgvuldig ter referentie na hem te hebben doorgelezen.

Contents

01 Voordat u begint

Kenmerken 5

De inhoud van de verpakking controeren . . . 5

De batterijenplaatsen 6

Deversterkerinstalleren 6

02 Aansluitingen

De kabels aansluiten 7

Audioapparatuur aansluiten 7

De luidsprekers aansluiten 8

Overige Pioneer-apparatuur bedieren met behulp van de sensor van deze eenheid 9

De stekker in het stopcontact steken. 9

03 Functies en displays

Voorpaneel. 10

Weergave. 10

Afstandsbediening. 11

Gebruik van de afstandsbediening 11

04 Luisteren maar uw systeme

Direct luisteren gebruiken 12

De balans-en toonregeling gebruiken. 12

Overige bronnen weergeven 12

Een audiopname make 12

05 Bijkomende informatatie

Problemen oplossen 13

Specifications 14

Reiniging van het toestel. 14

Hoofdstuk 1:

Voordatu begint

Kenmerken

- Stroomvoorzieningcircuit met een snelle response

Het superieure stroomvoorzieningcircuit dat wordt gebruikt door deze eenheid verzorgt een buitengewoon vergrootte response door gebruik te makeen van een no feedback schakelsystem en parallelle hoofdcondensatoren met een lage impedantie die gewoonlijk worden gebruikt in professionele audiomonitortoepassingen.

- Twin-mono symmetrische constructie

Deze versterker verwezenlijk een neue innovatie in de wereld van de stereobeeldvorming, dankzij een volledig onafhankelijk constructie van de linker en rechter vermogenversterkingseenheden en dubbele transformatoren.

- Direkte constructie

Naast het verbeterde symmetrische ontwerp, zich de signaalpaden van ieder blok ontworpen om de kortst möglichke weg te leveren om zo dechteruitgang van de signaalhelderheid tot een minimum te beperken.

- Lineair breedbereikcircuit

Dankzij dit gegatenteerde feedbackcircuit wordt een uitvoersignaal waar de luidsprekers verzonden met een lage impedantie en een vlakke, egale response, verspreidt over het breedst möglichke frequentiebereik.

- Geoptimaliseerd voor wereldwijde standaarden

In samenwerking met de eersteklas
studiotechnici van AIR Studios is deze
versterker door de AIR Studios gecertificerd:

De inhoud van de verpakking controlleren

Verzeker u ervan dat de volgende accessoires zich meegeleverd in de doos als u deze opent.

• Afstandsbediening
• AAA/IEC R03 droge celbatterijen x2
• Netsnoer
• Handleiding (dit document)
• Garantiebewijs

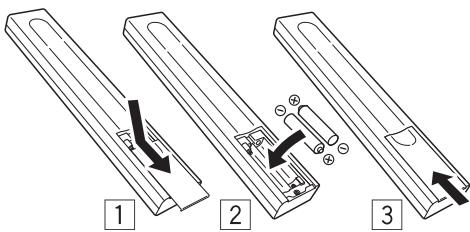

De batterijenplaatsen

Let op

Onjuist gebruik van de batterijen kan gevaar opleveren, zoals lekkage of ontploffen. Neem de volgende voorzorgsmaatregelen in acht:

• Gebruik nooit nieuwe en oude batterijen tegelijk.
• Plaats de plus- en minkant van de batterijen op de juiste manier volgens de markeringen in de behuizing.
• Batterijen metdezelfde vom kannen verschillende spanningen aufgeven. Gebruik nooit verschillende batterijen tegelijk.
• Wanner u lege batterijen weggooit, moet u hierbij de overheidsvoorschriften of deregels van de openbare milieu-instanties die van toepassing+zijn in uw land, naleven.

WAARSCHUWING

Gebruik of bewaar batterijen nicht in direct zonlicht of op een hete plaats, zoals in de auto of bij een kachel. Hierdoor konnen batterijen gaan lekken, oververhit raken, exploderen of in brand vliegen. Bovendien redueert dit de levensduur of prestatie van de batterijen.

Deversterkerinstalleren

• Installeer dit toestel op een vlak en stabel oppervlak.
  Installer het Niet op de volgendeplaatsen:
• op een kleuren-TV (kan beeldvervorming veroorzaken)
• dicht bij een cassettedeck (of een ander apparaat dat een magnetisch veld opwekt).Dit kan storingen in het geluid verooorzaken.
  -in direct zonlicht
• een vochtige of native omgeving
• een zeer warme of koude omgeving
• opplaatsen die onderhevig zich aan trilling of andere bewegingen
• op zeer stoffige plaatsen
• opplaatsen waar hete dampen of olie aanwezig় (bv. in de keuken)

Hoofdstuk 2:

Aansluitingen

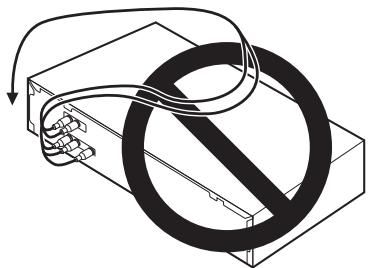

De kabels aansluiten

Zorg ervoor dat de kabels Niet over het apparaatBeen higgen (zoals aangegeven in de afbeelding).Anders produeert het magnetische veld van de transformatoren in het apparaat een brom in de luidsprekers.

Belangrijk

• Voordat u aansluitingen maakt of wijzigt, moet u dit toestel uitschakelen en de stekker van het netsnoor uit het stopcontact trekken.

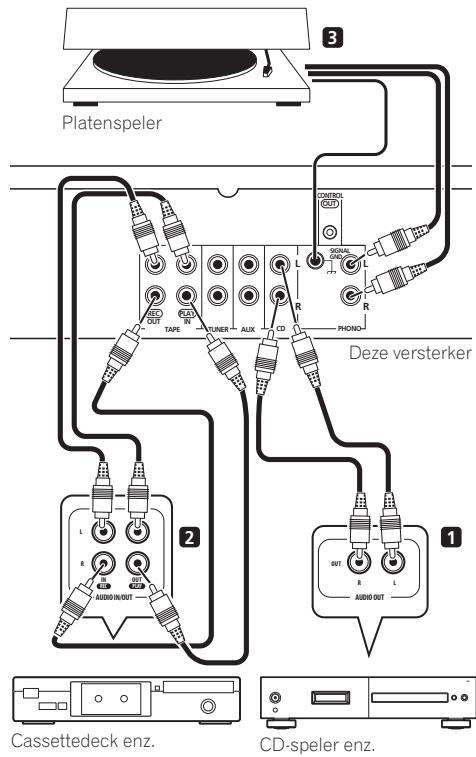

Audioapparatuur aansluten

Het benodigde aantal en type aansluitingen is afhankelijk van het soort apparaat dat u wenst aan te sluiten. Volg de stappen hieronder om een CD-speler, cassetterecorder, platenspeler of overige audioapparatuur aan te sluiten.

1 Sluit de analoge audiouitgangen van uw CD-speler (of andere component) aan op de CD-ingangen van deze versterker.

Maak gebruik van een stereo RCA-tulpstekkerkabel zoals worden aangeduid.

• Sluit overige apparatuur (zoals een iPod¹-dock of draagbare audiospeler) opdezelfde wijze aan op de AUX en TUNER aansluitingen.

2 Sluit de analoge audiouitgangen van uw cassettedeck (of andere opnameapparatuur) aan op de TAPE-ingangen (IN) van deze versterker. Sluitervoigens de audioingangen van het cassettedeck aan op de TAPE-uitgangen (OUT) van deze versterker.

Dit stelt u in staat om opnames te makev van de apparatuur die is aangesloten op deze versterker. Maak gebruik van een stereo RCA-tulpstekkerkabel zoals worden aangeduid.

3 Enkel voor platenspelers: Sluit de audiouitgangen van uw platenspeler aan op de PHONO-ingangen van deze versterker.

• Als uw platenspeler is voorzien van een aardingsdraad, dient u dit vast te makeen aan de ground-aansluiting van deze versterker.
• Als uw platenspeler is voorzien van lijnvermogen-uitgangen (bijvoorbeeld een ingebouwde phono-voorsterker) dient u hem inplaats waarvan aan te sluiten op de AUX-ingangen.

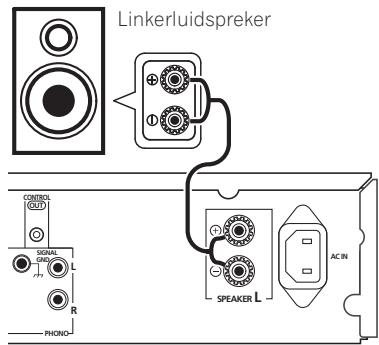

De luidsprekers aansluiten

Verzeker u ervan dat u de luidspreker links op de linkeraansluiting en de luidspreker rechts op de rechteraansluiting aansluit. De positieve en negatieve (+ / - ) aansluitingen op de versterker要去en overeenkomen met die van de luidsprekers.U kunt luidsprekers gebruiken met een nominale impedantie van 4 t / m 16Ω.

Verzeker u ervan dat alle aansluitingen zich afgerond alvorens het apparaat aan te sluiten op hetlichtnet.

• Sluit de luidsprekers aan op de luidsprekeraansluitingen zoals hierboven worden aangeduid.

Het aansluitschema voor de linkerluidspreker wordt aangegeven. Sluit de rechterluidspreker opdezelfde wijze aan. Hiervoor kannen alle gewone soorten draadaansluitingen worden gebruikt (zie hieronder).

Aansluiting met gewoon draad

Verzeker u ervan dat de luidsprekerkabel die u wenst te gebruiken juist is voorbereid, waar bij ongeveeer 10mm van het isolatiematerialiaal dient te worden verwijdert van de uiteinden, enervolgens in elkaar dienen te worden gedraaid (fig. A).

Draai de aansluiting een,aantal maal los totdat er voldoende ruimte overblijft om het ontbloote draad vast te make (fig. B).Maak de aansluiting wee stevig vast zodra het draad zich op de juiste plek bevindt om hem zodoende vast te klemmen (fig.C).

Opmerking

1 iPod is een geregisteerd handelsmerk van Apple Inc. in de V.S. en andere landen.

Belangrijk

• Raadpleeg de handleiding die u heeft ontvangen bij uw luidsprekers voor details over de manier waarop het andere uiteinde van de kabels dient te worden aangesloten op uw luidsprekers.

Let op

Op deutsche luidsprekeraansluitingen staat een GEVAARLIJKE spanning. Om een elektrische schok te voorkomen bij het aansluiten en losmaken van de luidsprekerkabels,要去 u de stekker uith het stopcontact halen voordat u Niet geisoleerde onderdelen aanraakt.
Zorg ervoor dat geen ontbloot luidsprekerdraad in aanraking komt met het中断paneel, omdat dit de versteker automatisch kan uitschakelen.

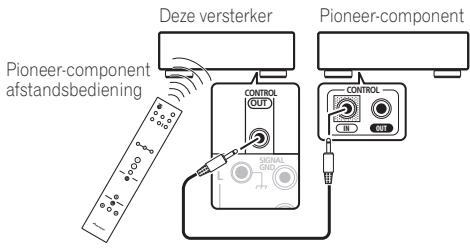

Overige Pioneer-apparatuur bedieren met behulp van de sensor van deze eenheid

Veel Pioneer-apparaatuur is voorzien van SR CONTROL-aansluitingen die kuren worden gebruikt om componenten met elkaar te verbinden om ze zo te kuren bedieren met behulp van de afstandsbedieningssensor van een van hen. Bij gebruik van een afstandsbediening worden het signala doorgestuurd waar het juiste apparaat.

• Merk op dat bij gelebruik van deze functie u ervoor要去 zorgen dat u ook minimaal een paar analoge audiostekkers heeft aangesloten op een ander component als aarding.

1 Sluit de CONTROL OUT-stekker van deze versterker aan op de CONTROL IN-stekker van een andere Pioneer-component.

Maak gelebruik van een kabel die is voorzien van een mono mini-plug aan ieder uiteinde.

2 Als het Pioneer-component ook is voorzien van een CONTROL OUT-stekker(Int) u zoveel aanvullende apparatuur blijven toevoegen aan de keten als u wenst.

De stekker in het stopcontact steken

Verzeker u ervan dat alle aansluitingen zich aufgerond alvorens het apparaat aan te sluiten op hetlichtnet.

• Sluit het netsnoer aan op de AC IN aansluiting op het Achterpaneel van de versterker en stop de stekker verrolgens in een stopcontact.

Hoofdstuk 3:

Functions en displays

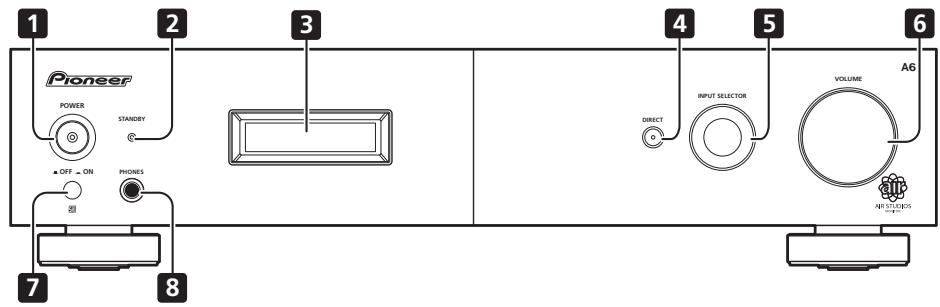

Voorpaneel

1 POWER OFF ON
2 STANDBY-indicator
3 Weergave (zie hieronder)

4 DIRECT

Druk hierop om de Direct luisteren functie in ofuit te schakelen (pagea 12).

5 INPUT SELECTOR-knop

Selecteert een invoerbron.

6 VOLUME

7 Afstandsbedieningssensor

8 PHONES-aansluiting

Voor het aansluiten van een hoofdtelefoon (wanner er eén is aangesloten worden er geen geluid weergegeven via de luidsprekers).

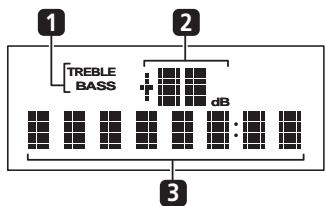

Weergave

1 Toonbeheersingindicators

TREBLE - Licht op als de hoge tonen worden aangepast.

BASS - Licht op als de lage tonen worden aangepast.

2 Hoofdvolumeregeling

3 Weergave van tekens

Toont verschillende systeeminformatie.

Opmerking

1 Als de apparatuur in de ruststand staat en deze worden uitgeschakeld doer drukken op de POWER-knop van de hoofoenheid, schachtel de apparatuur Niet opnieuw in als er nogmaals op deze toets wordgrukt. Om het apparaat in dat geval in te schakenen, drukt u de AMP O-knop van de afstandsbediening of de DIRECT-knop op het apparaat gedurrende vij seconden in.

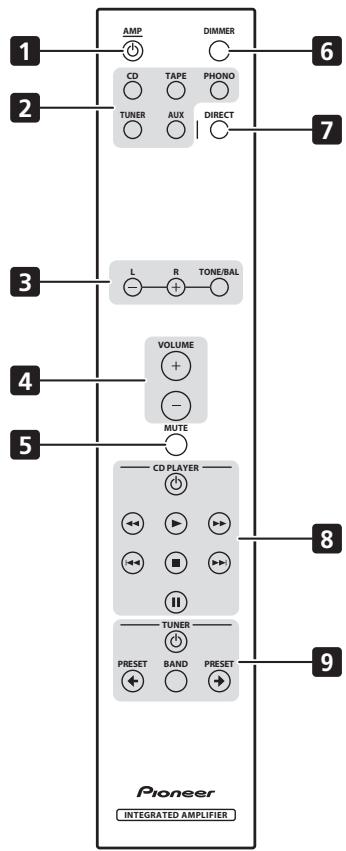

Afstandsbediening

1 AMP

Voor het kiezen tussen stand-by en het inschaken van de versterker.

2 Ingangselectietoetsen

Indrukken om een input te selecteren. Voor het selecteren van het component dat is aangesloten op de overeenkomstige aansluiting op het achterpaneel.

3 TONE/BAL-bedieningselementen

Voor het aanpassen van de toon en balans (pagina 12).

4 VOLUME + / -

Gebruik deze knop om het volume te regelen.

5 MUTE

Mute/unmute van het geluid.

6 DIMMER

Dimt of maakt de display holderder (of schakelt de backlight UIT).

7 DIRECT

Druk hierop om Direct luisteren te activeren (pagina 12).

Om de Pioneer CD-speler te bedieren.

Gebruik van de afstandsbedieling

Houdijdens het gebruik van de afstandsbediening rekening met het volgende:

• Zorg ervoor dat zich geen obstakels:tussen de afstandsbediening en de sensor op de versterker bevinden.
• De afstandsbediening heeft een bereik van ongeveer 7m bij een hoek van ongeveer 30^ vanaf de afstandsbedieningssensor.
• De afstandsbediening werkt möglichk nicht goed als sterk zonlicht of TL-licht op de afstandsbedieningssensor valt.
• De afstandsbedieningen van verschillende apparaten kuren elkaar storen. Het gebruik van afstandsbedieningen voor andere apparatuur vlak bij dit apparaat moet worden vermeden.
• Vervang de batterijen wonneer het bereik van de afstandsbediening begint af te nemen.

Hoofdstuk 4:

Luisteren maar uw system

Direct luisteren gebruiken

Gebruik de Direct luisteren functie om de meest waarheidsgetrouwe weergave van een bron te verkrijgen. Alle onnodige signaalverwerkingsfuncties ^1 worden omzeild waardoor enkel het pure geluid van de bron overblijft.

• Druk op DIRECT terwijl u maar een bron luistert om de Direct luisteren functie in of uit te schakelen.

De balans- en toonregeling gebruiken

Afhankelijk van het geluid waar u maar luistert, kan het wenselijk�n om de bass, treble of links/rechts balans aan te passen met behulp van de afstandsbediening.

• Druk op TONE/BAL om de gewenste optie te selecteren en gebruikervoalgens de L/-en R/+toetsen om de optie aan te passen.

• BASS - Pas de hoeveelheid bass aan vanaf -10t / m + 10

• TRE - Pas de hoeveelheid treble aan vanaf -10t / m + 10
• BAL - Pas de hoeveelheid links/rechts balans aan maar wens. FLAT duidt op een gecentreerde balans.

U dient ongeveer vrij seconden te wachten alvorens de aanpassingen automatisch worden toegepast. De BASS en TREBLE indicators lichten op in het Voorpaneel zodra de gerelateerde toonbediening worden geactiveerd.

• Om terug te keren maar de vlakke instelling (toonbediening uit) drukt u tegelijkertijd op L/- en R/+

Overige bronnen weergeven

1 Schakel de stroom van de weergaveapparatuuruit.
2 Schakel de stroom van de versterker in.
3 Selecteer de bron die u wenst wee tergeven.

Gebruik verwolgens de invoerselectietoetesen (of INPUT SELECTOR-knop).
4 Start de weergave van het apparaat dat u heeft geseleerd in stap 1.

Een audiopname makem

U kurz audio opnemen dat afkomstig is van iedere willekeurige bron die is aangesloten op de versterker.

1 Selecteer de bron waar u van wenst op te nemen.
Gebruik verwolgens de invoerselectietoetesen (INPUT SELECTOR).
2 Bereid de bron voor waar u van wenst op te nemen.

Stem af op de radiozender, plaats de CD, configureer de platenspeler, enz.

3 Bereid de recorder voor.

Plaats een lege cassette, MD, enz. in de opnameapparatuur en stel de opameniveaus in.2

Raadpleeg de handleiding die u heeft ontvangen bij uw recorder als u Niet precies weet hoe u dit要去en.

4 Start de opname en start daarna de weergave van de bronnapparatuur.

Opmerking

1 De balans en toonbedieningen worden uitgeschakeld en het display op het Voorpaneel schakeltuit.
2 De volume-, balans- en toonbedieningen—hebben geen effect op het opnamesignaal.

Hoofdstuk 5:

Bijkomende informatie

Problemen oplossen

Vaak worden onjuiste handelingen verward met problemen of storingen. Wanner u denkt dat er iets mis is met dit apparaat, controlleren dan eerst de onderstaande punten. Soms kan de storing veroorzaakt worden door een ander component. Controller aan ook de andere componenten en elektrische apparatuur die gebruikt worden. Als u het probleem aan de hand van de gegeven maatregelen Niet kunt verhelpen, dient u contact op te nemen met uw dichtstbijzijnde officiele Pioneer-servicecentrum of met uw vakhandelaar om het apparaat te lately repareren.

• Als dit toestel Nietaar behoren functioneert vanwege externe efecten zoals statische elektriciteit, trek dan de stekker uit het stopcontact en stek hem weer in om het toestel weer normalaal te doen werken.

Probleem	Oplossing
Het apparaat gaat Niet aan.	·Haal de stekker UIT het stopcontact en steek hem meer terug. ·Zorg ervoor dat er geen losse eindjes luidsprekkerikel谈起 het achterpaneel aankomen. Hierdoor zet de versterker zichzelf automatisch UIT. ·Als u probeert om het apparaat in te schakelen met behulp van de afstandsbediening, dient u zich ervan te verzekeren dat eerst de POWER-toets op het voorpaneel is ingeschakeld. ·Als het apparaat automatisch UITgaat, breng het dan maar het dichtstbijzijnde erkende Pioneer servicepunt ofaar uw winkelier voor reparatie.
Er is geen geluid als u een functie selecteert.	·Zorg ervoor dat de component goed is aangesloten (zie Aansluitingen op pagina 7). ·Druk op MUTE op de afstandsbediening om het uitbezette geluid waar aan te zetten.
Storingijdens afspelen van een cassette.	·Zet de cassetterecorder verder weg van de versterker, totdat de storing verdwijnt.
De afstandsbediening doet het Niet.	·Vervang de batterij (zie pagina 6). ·Blijf binnen 7 m en 30° van de sensor op het voorpaneel (zie pagina 11). ·Verwijder het obstakel of ga op een andereplaats zitten of staan. ·Zorg dat er geen direct Licht valt op de sensor op het voorpaneel.
De display is donker ofuitgeschakeld.	·Druk herhaaldelijk op DIMMER op de afstandsbediening om terug te keren঳ de standardinstelling.

Specifications

Versterkergedeelte

Het aangeduide uitgangsvermogen is van toepassing bij gebruik van een stroomvoorziening van 230 V.

- Continu uitgangsvermogen (beide kanalen bij 20Hz t/m 20 kHz)**

THD 0,2% 60W+60W

- Continu uitgangsvermogen (beide kanalen bij 1 kHz)

THD 0,7% ,4 . 70 W + 70 W

THD 0,7% ,8 47W+47W

• Gemeten terwijl de DIRECT-toets is ingeschakeld.

** Gemeten met de Audio Spectrum Analyzer

Audiopedelte

Invoer (gevoeligheid/impedantie)

CD, TAPE, TUNER, AUX. 200 mV/22 kΩ

PHONO (MM) 2,8 mV/47 kΩ

Frequentierresponse

CD, TAPE, TUNER, AUX. 5 Hz t/m 100 kHz ±0 dB PHONO (MM) . . . . . 20 Hz t/m 20 kHz ±0,2 dB

PHONO (MM) overbelastingsniveau

1 kHz, THD 0,2%. 60 mV

- Uitvoer (niveau/impedantie)

- Signaal/ruis-verhouding (IHF SHORTED, A-NETWORK)

CD, TAPE, TUNER, AUX (200 mV invoer) . . . 103 dB

PHONO (MM, 2,8 mV invoer) 80 dB

Diversen

Voeding vereiste AC220Vt/m230V,50Hz/60Hz

Stroomverbruik 170 W

In stand-by 0,8 W

Afmetingen

420 mm (B) x 100 mm (H) x 359 mm (D)

Gewicht (zonder verpakking) 10 kg

Accessoires

Afstandsbediening 1

AAA/IEC R03 droge celbatterijen . 2

Netsnoer 1

Handleiding 1

Gebruiksaanwijzing (dit document)

Opmerking

• De technische gegevens en het ontwerp können met het oog op verbeteringen zichder voorafgaande kennisgeving worden gewijzigd.

Reiniging van het toestel

• Gebruik een poetsdoek of een droge doeok om stof en vuil van het toestel te vegen.
• Wonneer het buitenoppervlak van het toestel vuil is, veeg het dan schoon met een zachte doek die u in een neutraal reinigingsmiddel, vijf- tot zesmaal verdund in water, heeft gedompeld en goed heeftuitgewrongen. Gebruik geen meubelwas of meubelreinigers.
• Gebruik nooit verdunner, benzine, insectensprays of andere chemische producten op of in de omgeving van dit product, want deze{kunnen corrosie op het buitenoppervlak veroorzaken.

Uitgeveven door Pioneer Corporation.

Alle rechten voorbehonden.

IMPORTANTE
