Marque	Bosch
Modèle	DWA 091450/01
Type de produit	Hotte aspirante murale
Largeur	60 cm
Poids	10,3 kg (mode évacuation) / 11,5 kg (mode recyclage)
Alimentation électrique	220-240 V, 50 Hz (selon plaque signalétique)
Longueur du câble d'alimentation	1,30 m
Diamètre du conduit d'évacuation	120 mm (rond) ou section équivalente pour conduit plat
Distance minimale de sécurité	60 cm pour cuisinière électrique, 65 cm pour cuisinière à gaz ou mixte
Modes de fonctionnement	Évacuation extérieure ou recyclage (filtre à charbon actif en option)
Filtres	Filtre à graisse amovible ; filtre à charbon actif (accessoire en option)
Matériaux	Acier inoxydable (capots de cheminée)
Montage	Fixation murale, avec cornière de retenue pour capots
Certifications	Conforme aux directives CEM
Entretien	Nettoyage régulier des filtres à graisse ; remplacer le filtre à charbon si mode recyclage
Réparabilité	Pièces détachées disponibles via service après-vente agréé
Informations environnementales	Recyclage conforme à la directive DEEE ; emballage recyclable

FOIRE AUX QUESTIONS - DWA 091450/01 - INSTALLATION INSTRUCTIONS BOSCH

Quelle est la distance minimale entre la hotte et la table de cuisson ?

La distance minimale est de 60 cm pour une cuisinière électrique et 65 cm pour une cuisinière à gaz ou mixte. Si le fabricant de la cuisinière gaz préconise une distance plus grande, celle-ci doit être respectée.

Comment installer la hotte en mode évacuation ?

Raccordez la hotte à un conduit d'évacuation vers l'extérieur (diamètre recommandé 120 mm). Installez un volet anti-refoulement dans la ventouse télescopique si nécessaire. Assurez-vous que l'apport d'air est suffisant.

Comment installer la hotte en mode recyclage ?

Utilisez un filtre à charbon actif (accessoire en option). Le kit de montage complet peut être acheté chez votre revendeur spécialisé. Suivez les instructions fournies avec le kit.

Quels sont les diamètres de conduit recommandés ?

Pour les conduits ronds, utilisez un diamètre interne de 120 mm (113 cm² de section). Pour les conduits plats, la section intérieure doit être équivalente. Évitez les coudes prononcés et privilégiez un conduit court et lisse.

Comment nettoyer les filtres à graisse ?

Retirez les filtres à graisse et lavez-les à la main ou au lave-vaisselle. Séchez-les soigneusement avant de les remettre en place. Respectez la fréquence de nettoyage indiquée dans le mode d'emploi.

Comment remplacer le câble d'alimentation ?

Le remplacement du câble d'alimentation doit être effectué uniquement par le service d'assistance technique agréé pour éviter tout danger. Ne tentez pas de le faire vous-même.

Que faire si la hotte ne fonctionne pas ?

Vérifiez d'abord le branchement électrique et le disjoncteur. Si le problème persiste, débranchez la hotte et contactez le service après-vente Bosch. Ne réparez jamais l'appareil vous-même.

Comment fixer la hotte au mur ?

Utilisez le gabarit fourni pour marquer les positions des chevilles (diamètre 8 mm). Fixez la cornière de retenue pour les capots, puis accrochez la hotte aux vis. Serrez les vis définitivement après avoir vérifié l'alignement.

Où trouver les pièces de rechange ?

Les pièces de rechange sont disponibles auprès du service après-vente Bosch ou chez les revendeurs agréés. Les numéros de référence des accessoires se trouvent à la fin de la notice.

Comment éliminer l'emballage et l'ancien appareil ?

L'emballage est recyclable. Déposez-le dans les bacs de recyclage appropriés. Pour l'ancien appareil, ne le jetez pas aux ordures ménagères : remettez-le à un centre de collecte DEEE pour valoriser les matériaux.

MODE D'EMPLOI DWA 091450/01 - INSTALLATION INSTRUCTIONS BOSCH

	Evacuation de l'air à l'extérieur	Umluftbetrieb
60 cm	10,3	11,5
90 cm	13,2	14,4

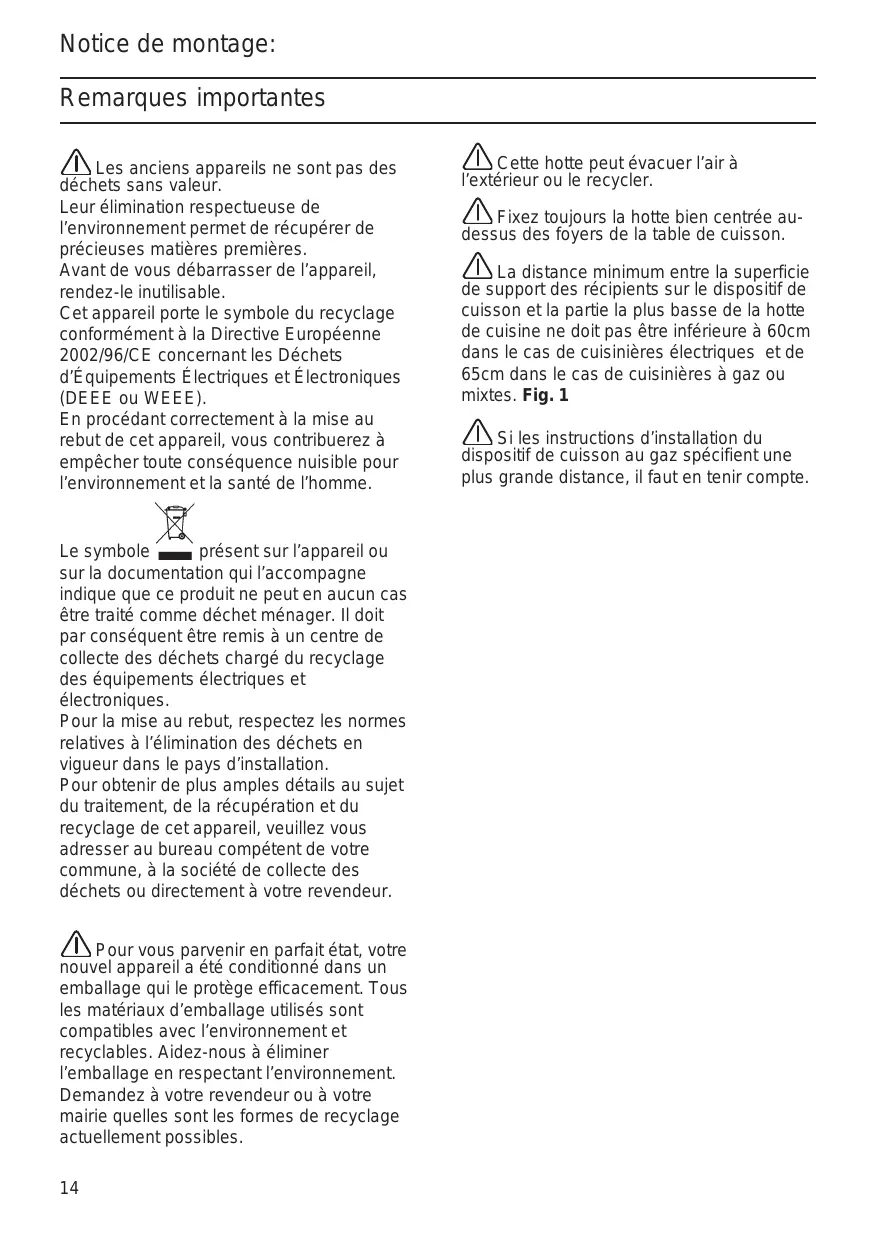

Les anciens appareils ne sont pas des déchets sans valeur.

Leur élimination respectueuse de l'environnement permet de récupérer de précieuses matières premières.

Avant de vous débarrasser de l'appareil, rendez-le inutilisable.

Cet appareil porte le symbole du recyclage conformément à la Directive Européenne 2002/96/CE concernant les Déchets d'Équipements Électriques et Électroniques (DEEE ou WEEE).

En procédant correctement à la mise au rebut de cet appareil, vous contribuerez à empêcher toute conséquence nuisible pour l'environnement et la santé de l'homme.

Le symbole ——"prèsent" sur l'appareil ou sur la documentation qui l'accompagne indique que ce produit ne peut en aucun cas être traité comme déchet ménager. Il doit par conséquent être remis à un centre de collecte des déchets chargé du recyclage des équipements électriques et électroniques.

Pour la mise au rebut, respectez les normes relatives à l'élimination des déchets en vigueur dans le pays d'installation.

Pour obtenir de plus amples détails au sujet du traitement, de la récupération et du recyclage de cet appareil, veuillez vous adresser au bureau compétent de votre commune, à la société de collecte des déchets ou directement à votre revendeur.

Pour vous parvenir en parfait état, cet appareil a été conditionné dans un emballage qui le protège efficacement. Tous les matériaux d'emballage utilisés sont compatibles avec l'environnement et recyclables. Aidez-nous à éliminer l'emballage en respectant l'environnement. Demandez à votre revendeur ou à votre mairie celles sont les formes de recyclage actuellement possibles.

A Cette hotte peut évacuer l'air à l'extérieur ou le recycler.

Fixez toujours la hotte bien centrée au-dessus des foyers de la table de cuisson.

La distance minimum entre la superficie de support des récipients sur le dispositif de cuisson et la partie la plus basse de la hotte de cuisine ne doit pas être inférieure à 60cm dans le cas de cuisinières électriques et de 65cm dans le cas de cuisinières à gaz ou mixtes. Fig.1

Si les instructions d'installation du dispositif de cuisson au gaz spécifient une plus grande distance, il faut en tenir compte.

Evacuation de l'air à l'extérieur

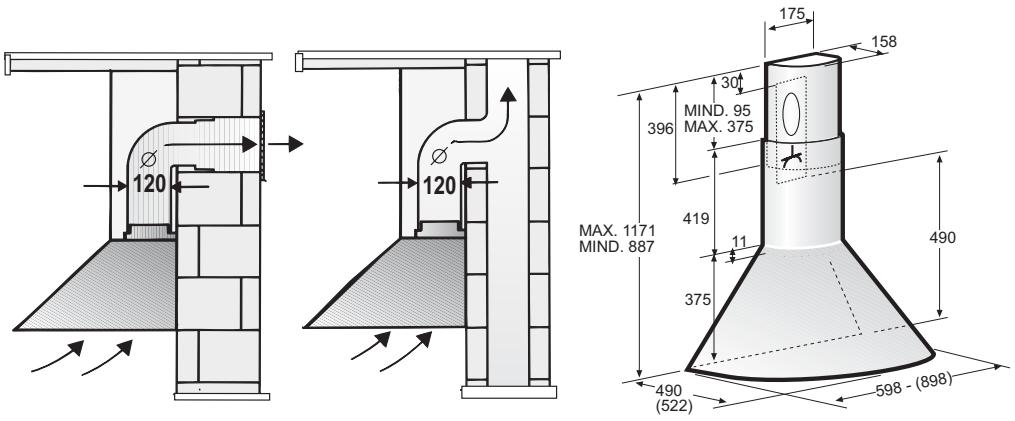

L'air vicié est évacué vers le haut par un conduit d'aération ou directement à l'air libre par traversée du mur extérieur.

Si la hotte évacue l'air à l'extérieur, incorporer un volet anti-refoulement dans la ventouse téléscopique.

Si l'appareil a été fourni sans volet anti-refoulement, vous pouvez vous le procurer dans le commerce spécialisé.

Si l'air vicié traverse le mur extérieur, utilisez une ventouse télescopique.

Pour que la hotte aspirante ait le meilleur rendement, veillez à ce que:

Le conduit d'évacuation soit court et lisse. Il ait le moins possible de coudes. Il ait le plus fort diamètre et que les coudes soient les plus arrondis possibles. L'emploi de conduits d'air vicié longs, rugueux, formant de nombreux coudes ou d'un trop petit diamètre fait descendre le débit d'air en dessous du débit optimal, tout en accroissant le bruit d'aspiration. Conduits de section ronde:

Nous recommandons des conduits au diamètre interne de 120 mm.

Les conduits plats doivent avoir une section intérieure équivalente au diamètre intérieur des conduits ronds. Les conduits ne doivent composer aucun coude prononcé.

120mm = 113cm^2 de section.

Si les conduits ont des diamètres différents : utilisez du ruban adhésif pour étancher. Si la hotte évacue l'air à l'extérieur, veillez à ce que l'apport d'air soit suffisant.

Branchement du conduit d'évacuation 120 mm:

Fixez le conduit d'évacuation directement sur l'orifice.

Mode air recyclé

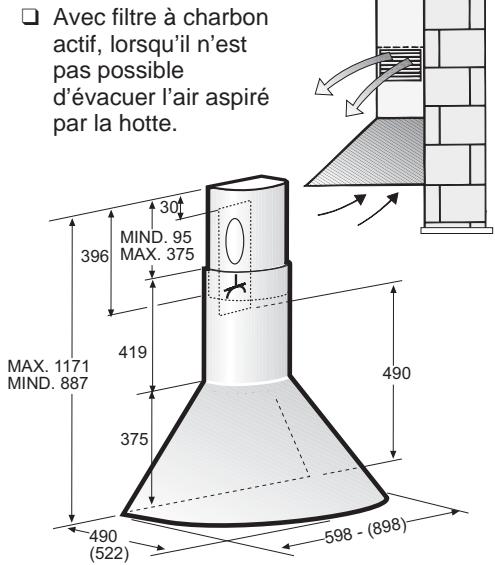

Avec filtre à charbon actif, lorsqu'il n'est pas possible d'évacuer l'air aspiré par la hotte.

Vous pouvez vous procurer le kit de montage complet auprès de votre revendeur spécialisé.

Vous trouverez les numéros des références des accessoires correspondants à la fin de la présente notice d'utilisation.

Préparation du mur

Le mur doit être bien plat et vertical. Utilisez des chevilles pour assurer une retenue ferme.

Poids en kg:

	Evacuation de l'air à l'extérieur	Mode Air recyclé
60 cm	10,3	11,5
90 cm	13,2	14,4

Sous réserve de modifications constructives dans l'intérêt du progrès technique.

Branchement électrique

La tension électrique doit correspondre à la tension reportée sur la plaque signalétique située à l'intérieur de la hotte. Si une prise est présente, branchez la hotte dans une prise murale conforme aux normes en vigueur et placée dans une zone accessible. Si aucune prise n'est présente (raccordement direct au circuit électrique), ou si la prise ne se trouve pas dans une zone accessible, appliquez un disjoncteur normalisé pour assurer de débrancher complètement la hotte du circuit électrique en conditions de catégorie surtension III, conformément aux règlementations de montage.

Attention! Avant de rebrancher le circuit de la hotte à l'alimentation électrique et d'en vérifier le fonctionnement correct, contrôlez que le cable d'alimentation soit monté correctement.

Attention! La substitution du cable d'alimentation doit être effectuée par le service d'assistance technique autorisé de formaon a prevenir tout risque.

Raccorder la hotte uniquement à une prise conforme aux normes. La prise doit être placée dans une zone accessible.

La prise doit être dotée de son propre circuit de protection. Si après l'installation la prise n'est plus accessible, il faut prévoir un dispositif d'interruption du circuit.

Installation fixe:

L'installation fixe peut être réalisée uniquement par une personne compétente et autorisée. Prévoir un interrupteur omnipolaire avec une ouverture des contacts de minimum 3 mm, ainsi qu'un disjoncteur. Le remplacement du cable doit être effectué uniquement par le producteur, par le centre d'assistance ou par une personne compétente et autorisée pour éviter d'éventuels dangers.

Données électriques:

Les données techniques de l'appareil se trouvent sur l'étiquette des caractéristiques à l'intérieur de l'appareil derrière les filtres anti-graisses.

En cas de réparation, débrancher la hotte du circuit électrique.

Longueur du câble d'alimentation : 1,30 m.

La hotte est conforme aux directives EMC.

Encastrement

Cette hotte aspirante est prévue pour le montage contre le mur de la cuisine.

Attention! Ne pas raccorder l'appareil au circuit électrique avant que le montage ne soit complètement terminé.

Remarque: rappelez-vous que vous aurez peut-être des accessoires spéciaux à monter.

1. Retirez les filtres à graisse (voir le mode d'emploi de la hotte).

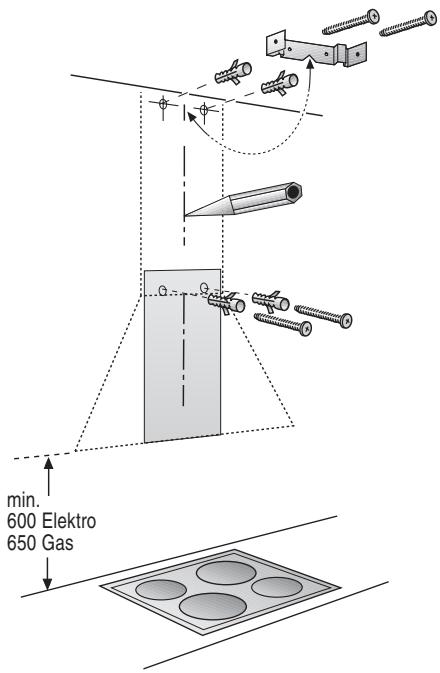

1. Sur le mur, tracez une ligne médiane allant du plafond jusqu'au bord inférieur de la hotte aspirante.

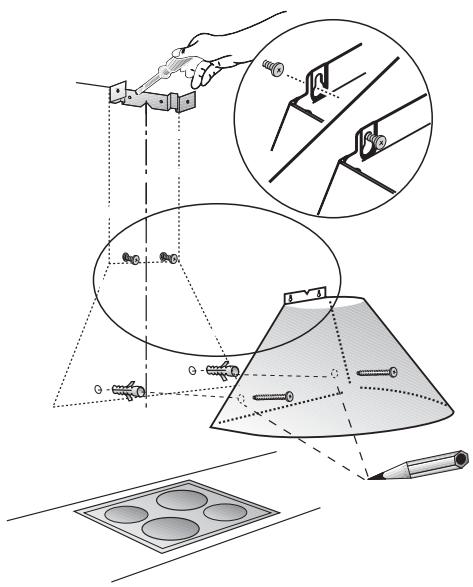

2. À l'aide du gabarit, marquez les positions des vis sur le mur.
3. Exécuter 2 trous (8 mm de diamètre) pour le fixage de la hotte.

Exécuter 2 trous (8 mm de diamètre) pour

la cornière qui retiendra les capots de cheminée - utiliser la cornière comme gabarit : il doit être positionné en proximité du plafond de façon à ce que l'indice sur la cornière coïncide avec la ligne tracée précédemment sur le mur (voir la séquence d'installation 2).

Insérer les chevilles dans le mur.

1. Vissez la cornière qui retient les capots de cheminée.
2. Les vis médianales sont d'accessoire pour fixer la hotte; les visser jusqu'à 5 mm env.

1. Accrocher la hotte aspirante par les vis, ajuster la hotte aspirante en position.
2. Marquer 2 points de fixation inférieurs.

Retirer la hotte et faire 2 trous (8 mm de diamètre) aux endroits repérés. Insérer 2 chevilles, accrocher la hotte et fixez-la définitivement avec 2 vis.

1. Raccorder la hotte aux tuyaux.
2. Effectuer le branchement électrique de la hotte.

11. Version en acier inox:

Retirez la pellicule de plastique protégeant les deux capots en inox.

Évitez d'endommager les surfaces fragiles.

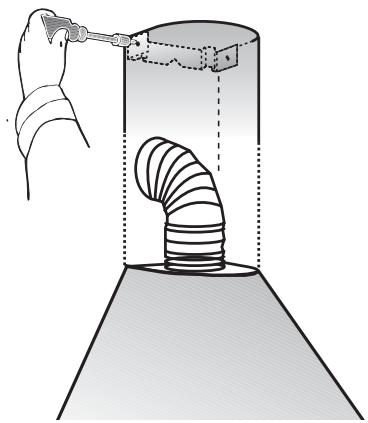

1. À l'aide de 2 vis courtes, visser le capot supérieur de cheminée contre la cornière de retenue.
2. Poser le capot inférieur de cheminée sur la hotte aspirante, alignez bien les capots entre eux et par rapport à la hotte.

Évitez de rayer les capots en inox au moment de les monter. Utilisez par ex. le gabarit de montage pour protéger les arêtes du capot inférieur de cheminée.

1. Remettez les filtres à graisse en place (voir le mode d'emploi de la hotte).
